Настольный светодиодный фонарь своими руками

Опыт изготовления светодиодного фонаря из футляра от винной бутылки, светодиодной ленты и аккумулятора от шуруповерта.
Всех приветствую!

Сегодня хочу показать вам еще один из способов изготовления светодиодного фонаря.

Самоделки. Настольный светодиодный фонарь своими руками
Идея не совсем новая, встречал ее у нескольких авторов, но, тем не менее, решил ее изготовить, немного на свой лад.
Это будет небольшое продолжение от предыдущей моей работы , с ней можно ознакомится вот здесь  "Фонарь от аккумулятора шуруповерта"

Светодиодный фонарь из футляра от бутылки


Материалы и инструменты


Для изготовления самоделки мне понадобилось следующее:

Материал:
  • футляр от винной бутылки;
  • штекер;
  • провода;
  • выключатель;
  • светодиодная лента 4 м.

Инструмент
  • ножовка;
  • дрель;
  • паяльник.


Изготовление светильника


Приступим к изготовлению!

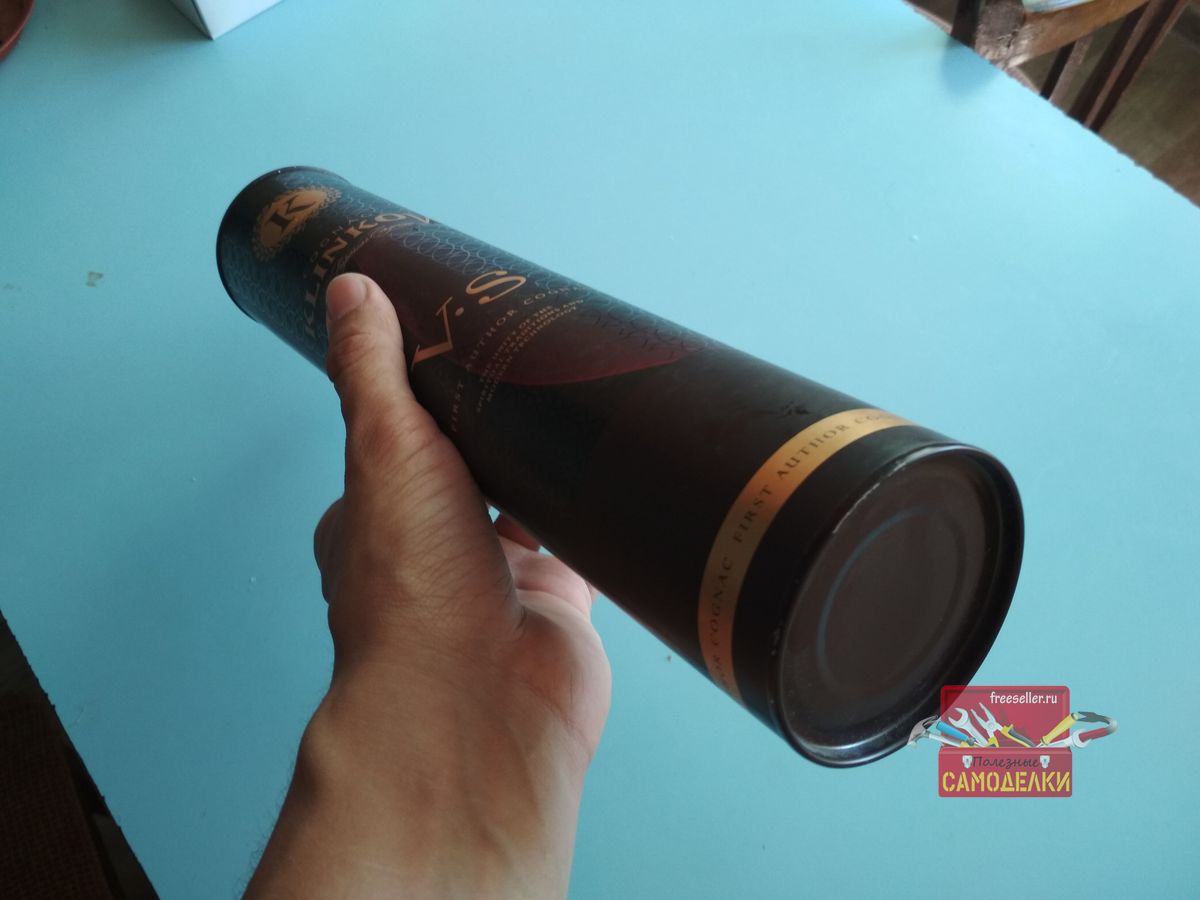

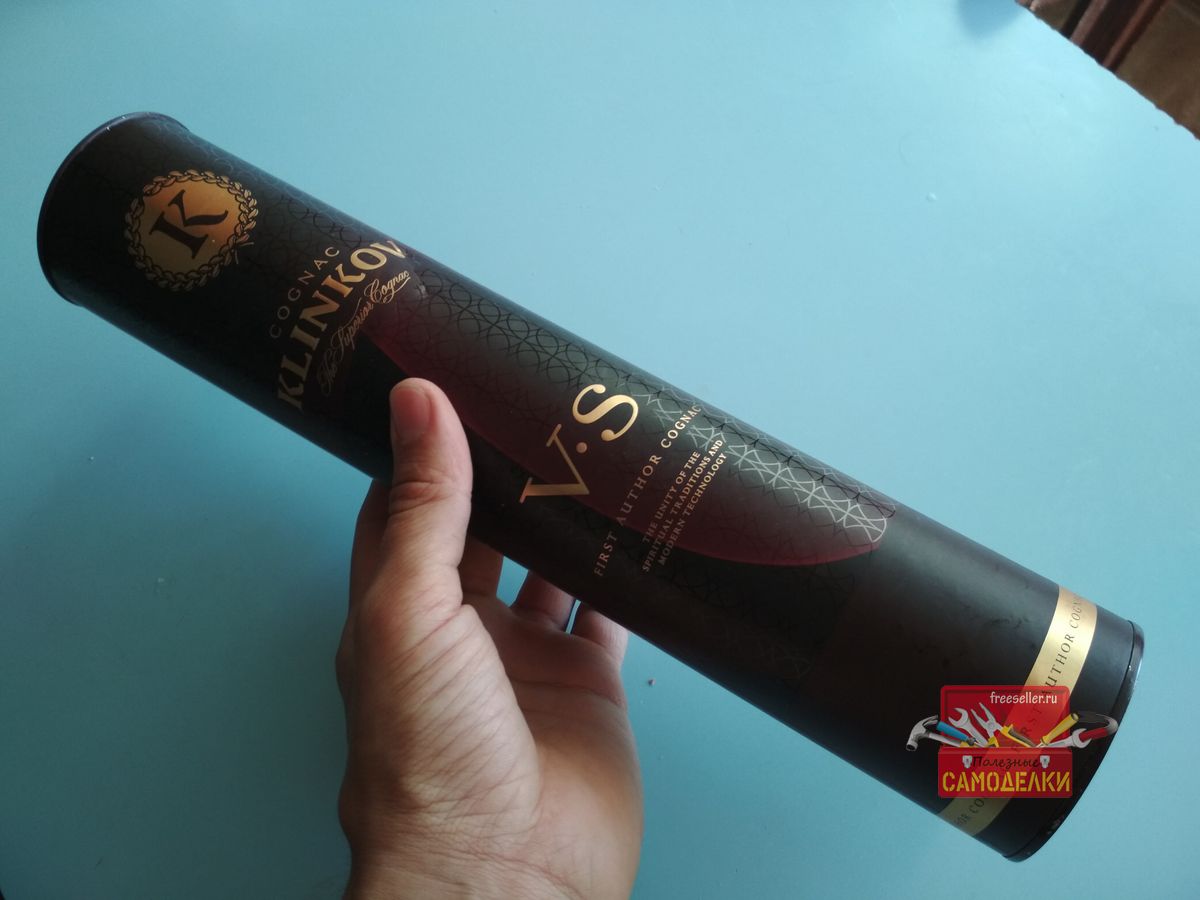

За основу формы светильника я взял вот такой футляр от винной бутылки, ее форма хорошо подходила для этого, и плюс имела две крышки с обеих сторон, что мне и нужно было.

Футляр от винной бутылкиФутляр от винной бутылки

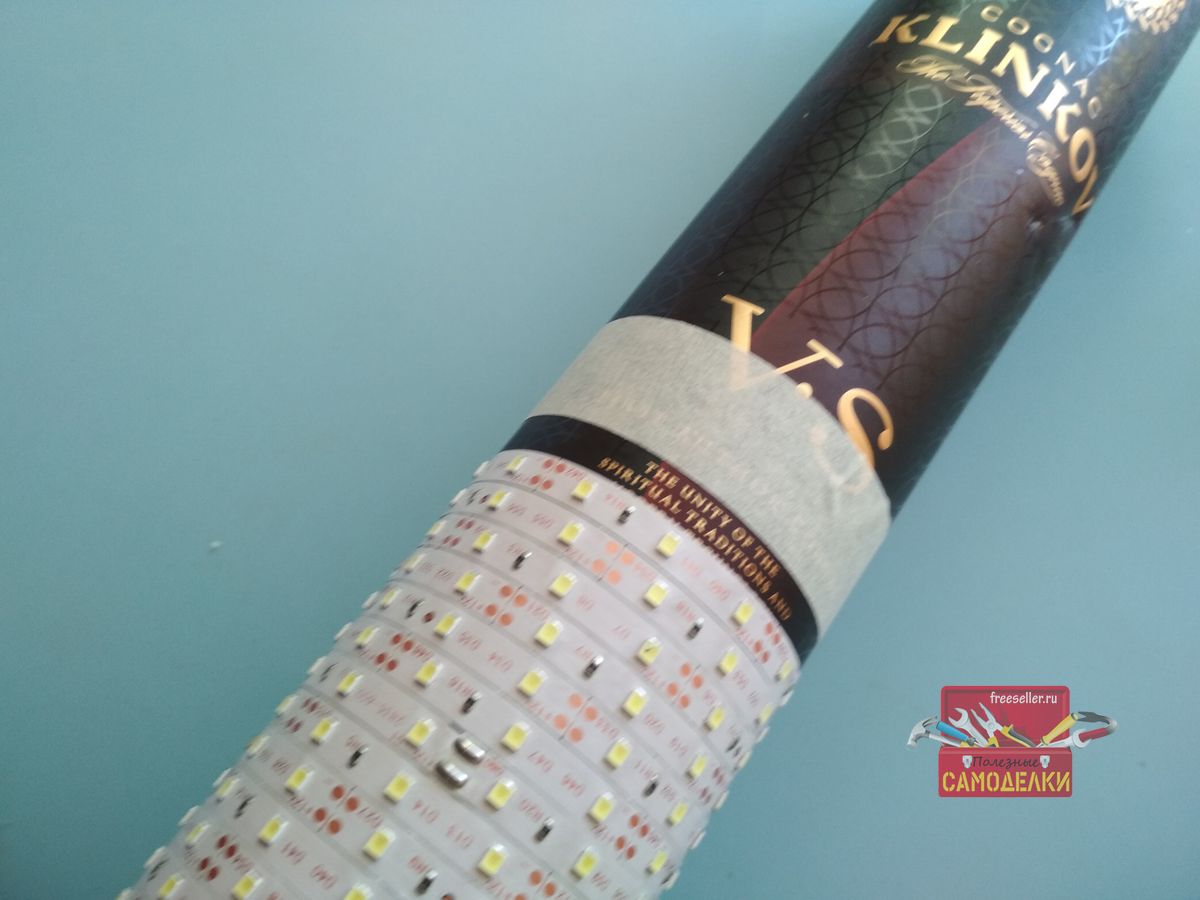

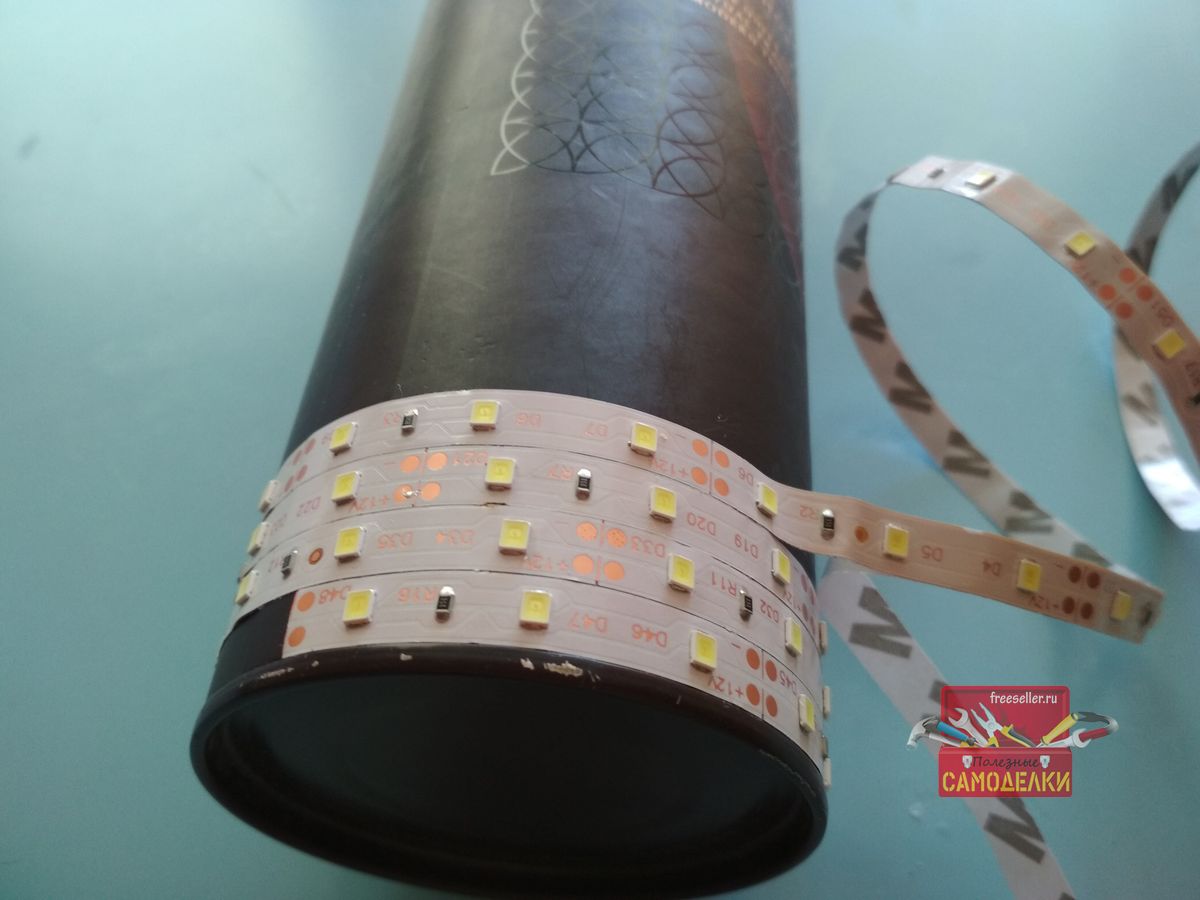

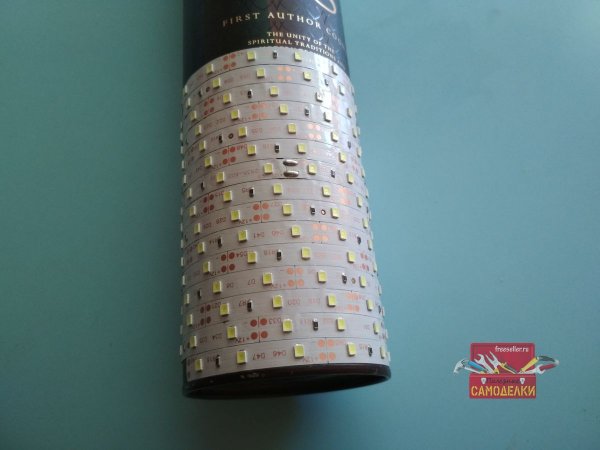

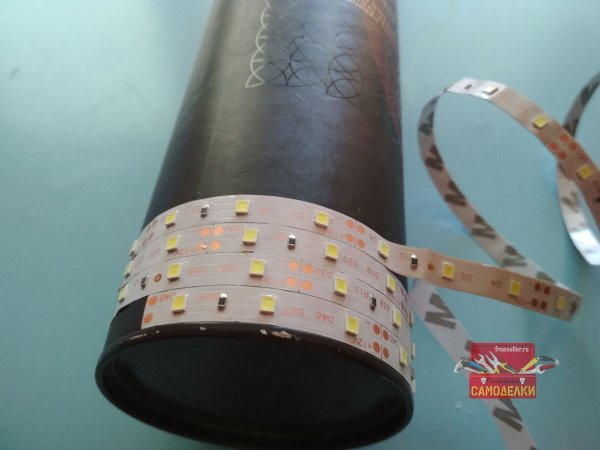

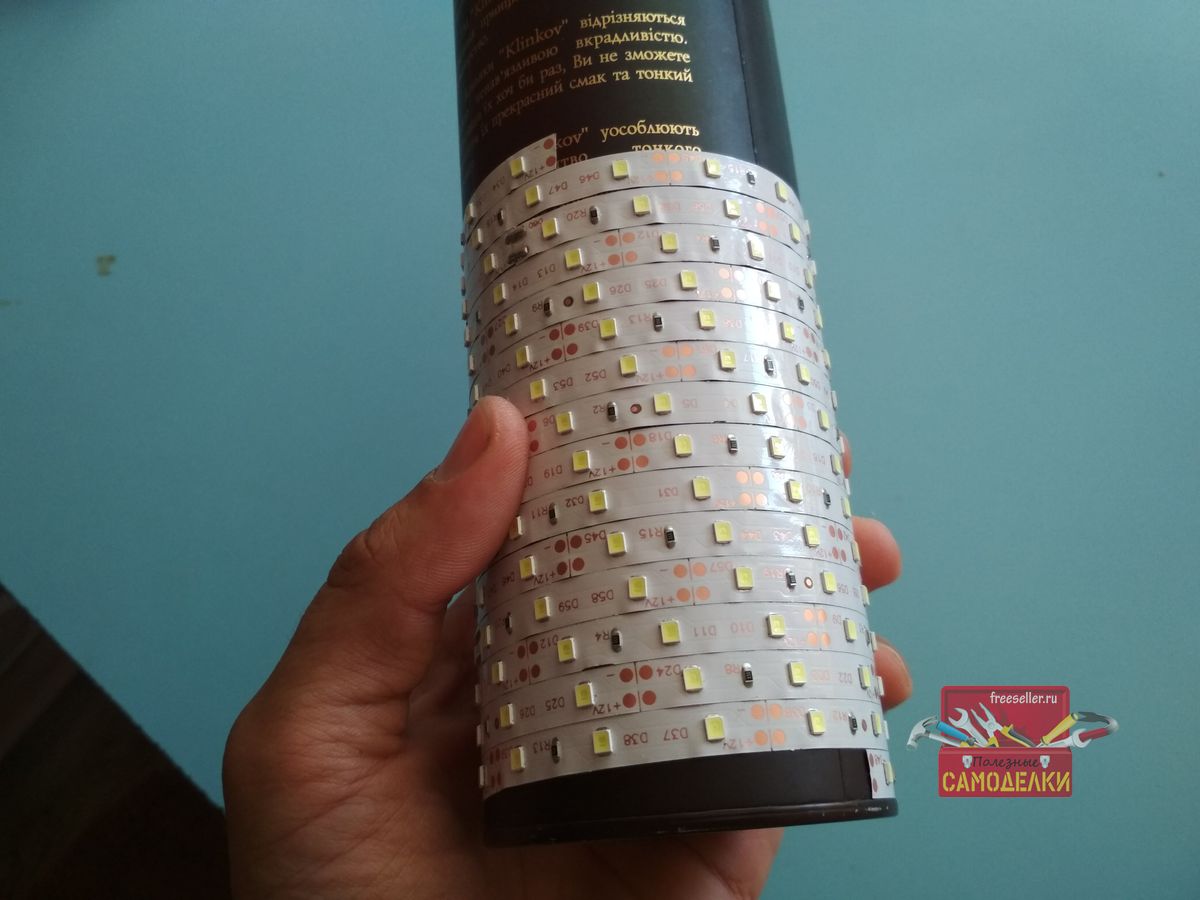

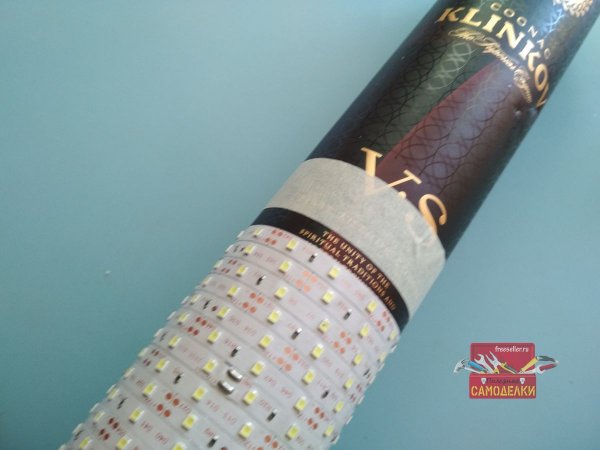

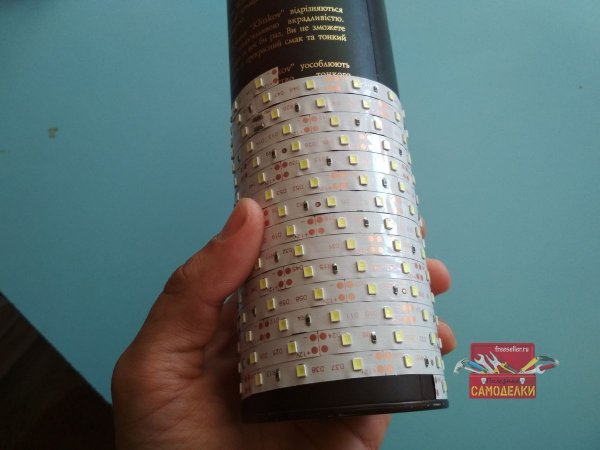

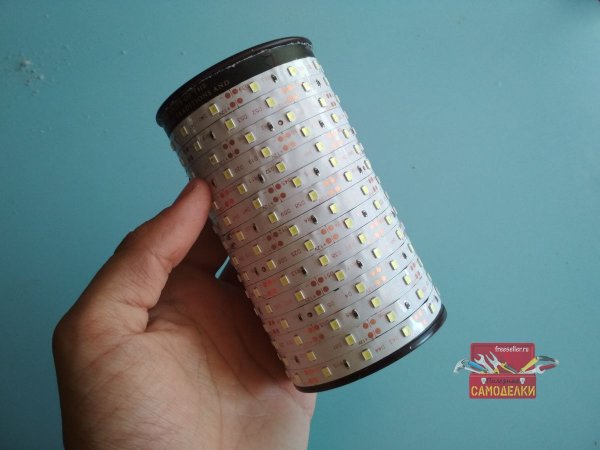

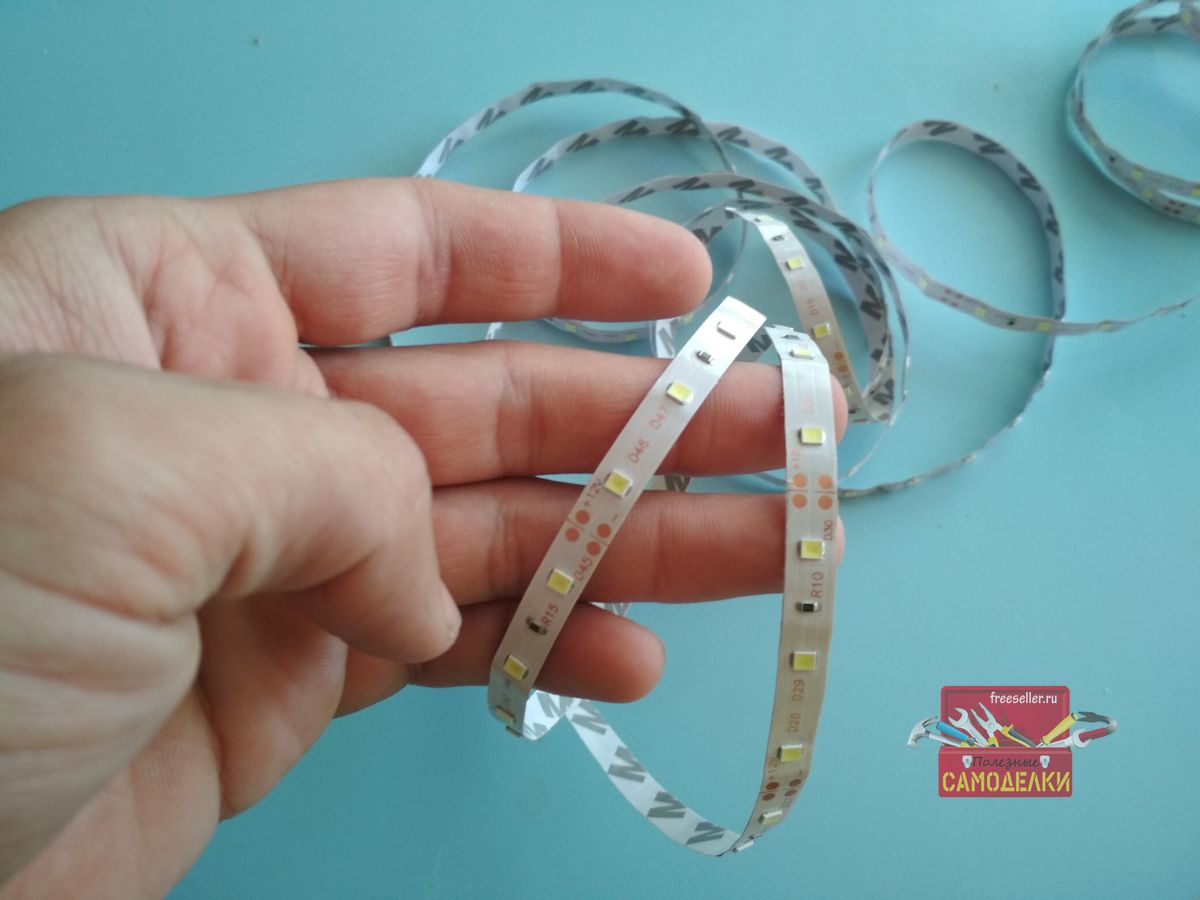

Далее взял самую дешевую светодиодную ленту ( 4 метра ) заказанную из Китая и принялся клеить ее по окружности.

Светодиодная лента с AliexspressНаклеивание светодиодной ленты на футляр от винной бутылкиНаклеивание светодиодной ленты на футляр от винной бутылкиНаклеивание светодиодной ленты на футляр от винной бутылки

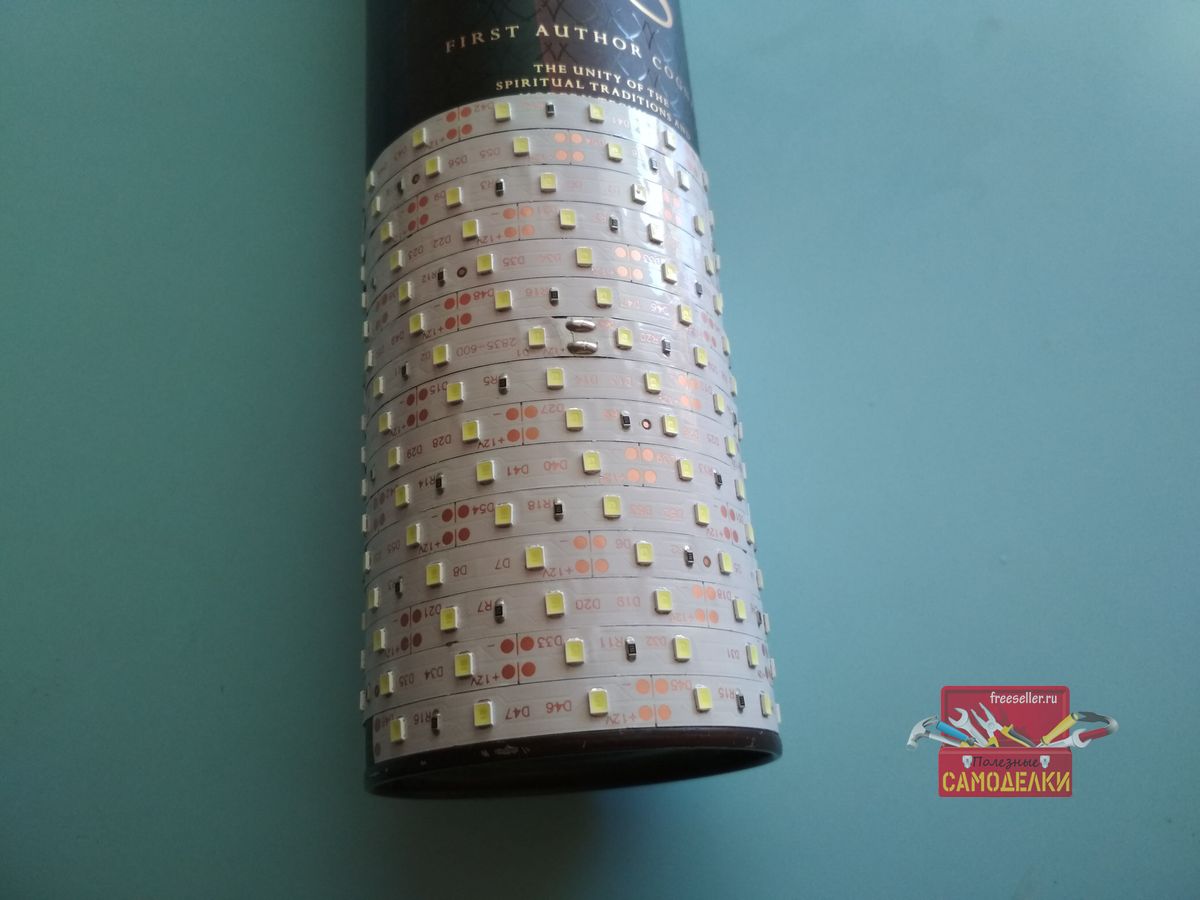

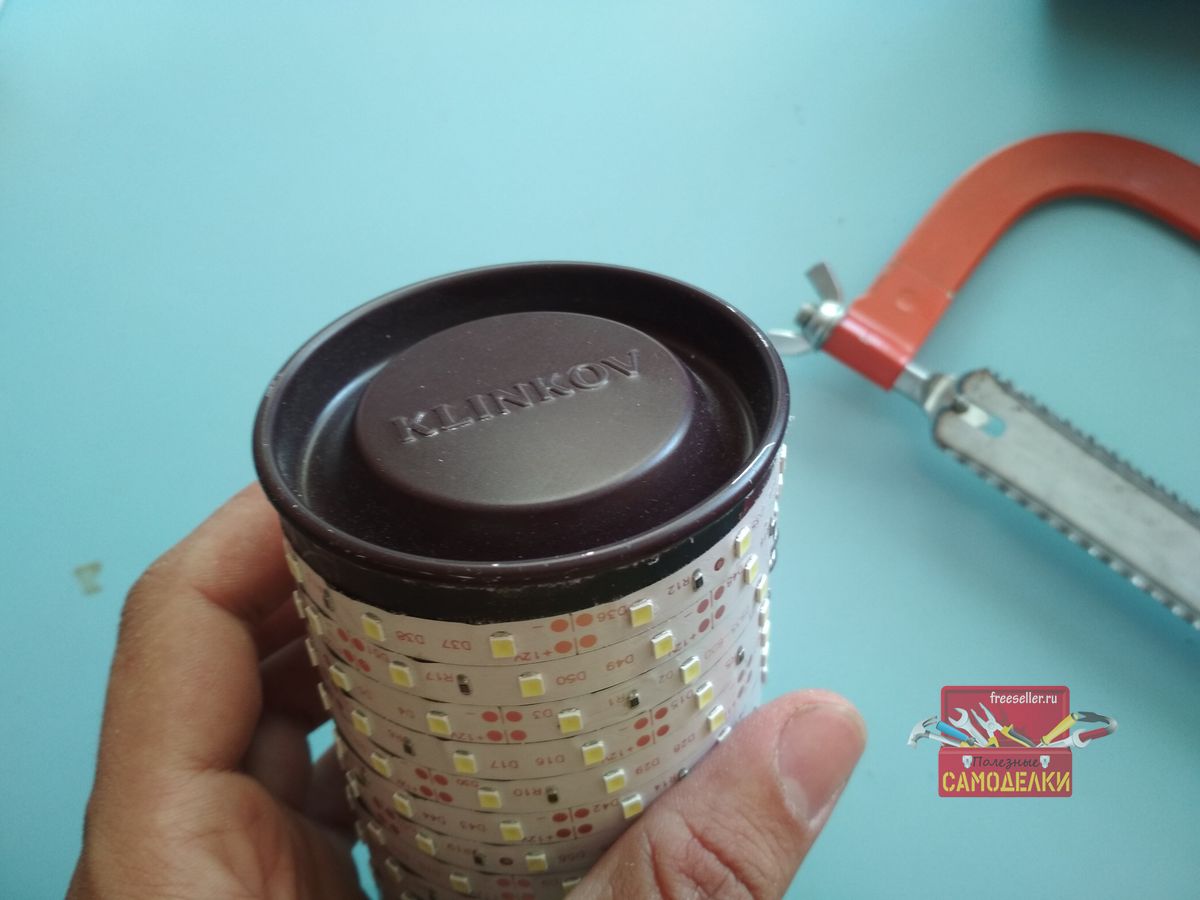

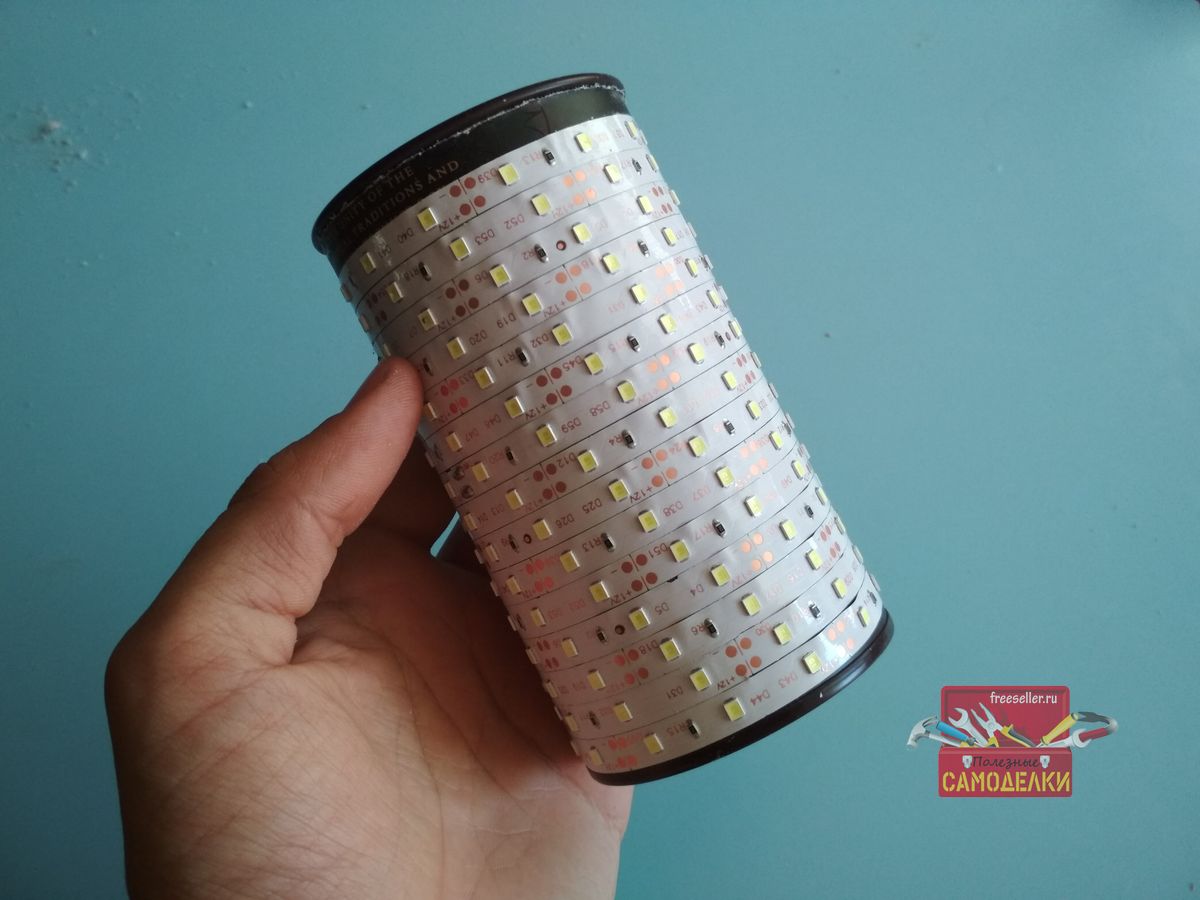

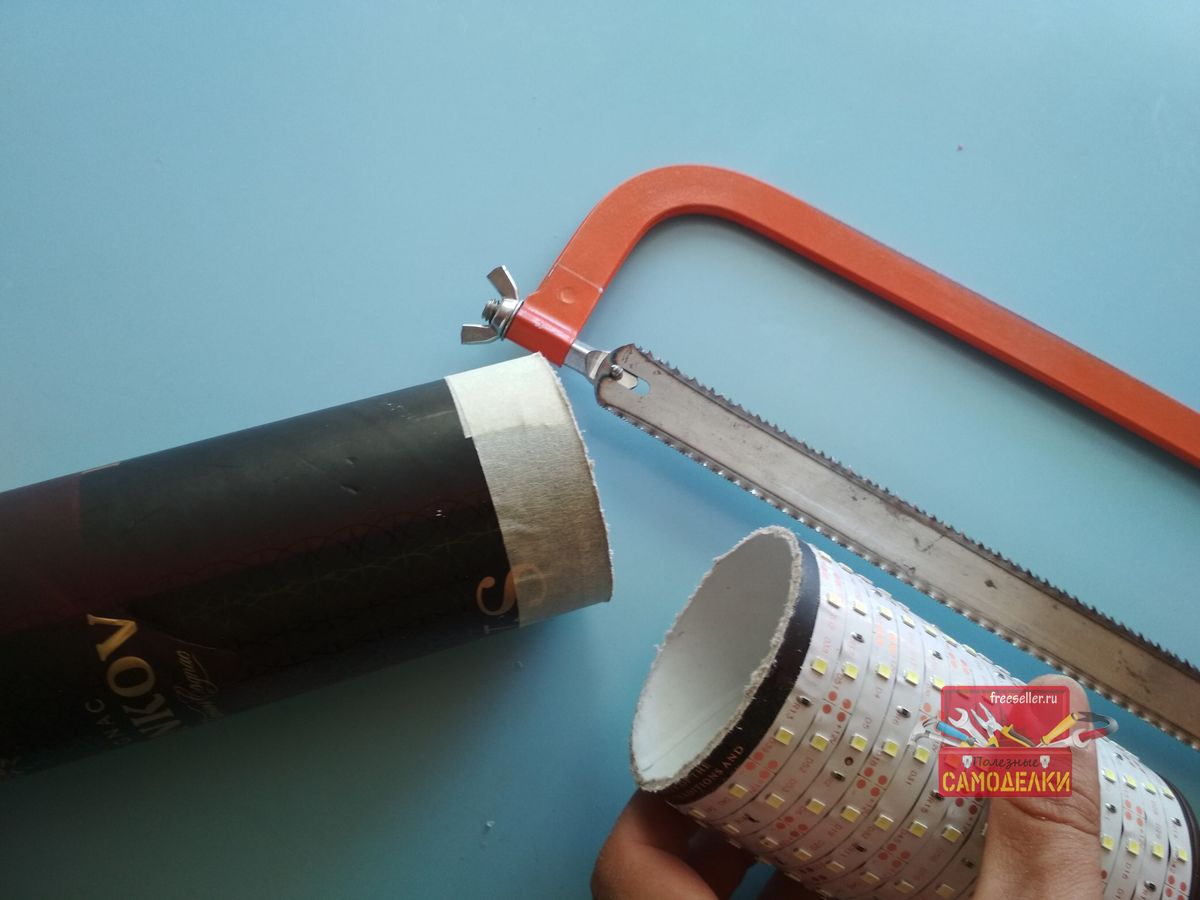

Когда все было намотано, лишнюю часть футляра срезаем, она больше не понадобится, оставляем небольшой запас, сверху будет устанавливаться крышка.

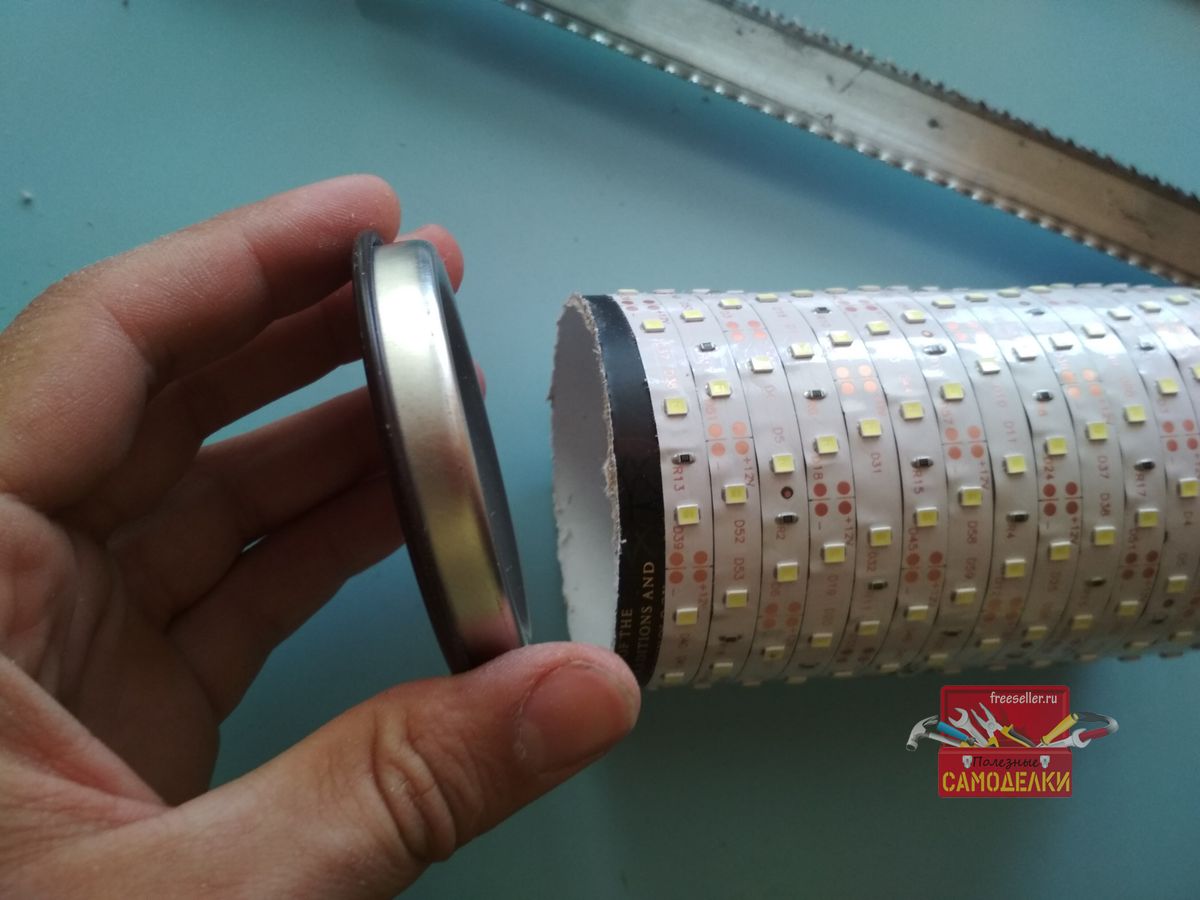

Отрезаем лишнюю часть футляраОтрезаем лишнюю часть футляраУстанавливаем крышкуУстанавливаем крышкуУстанавливаем крышку

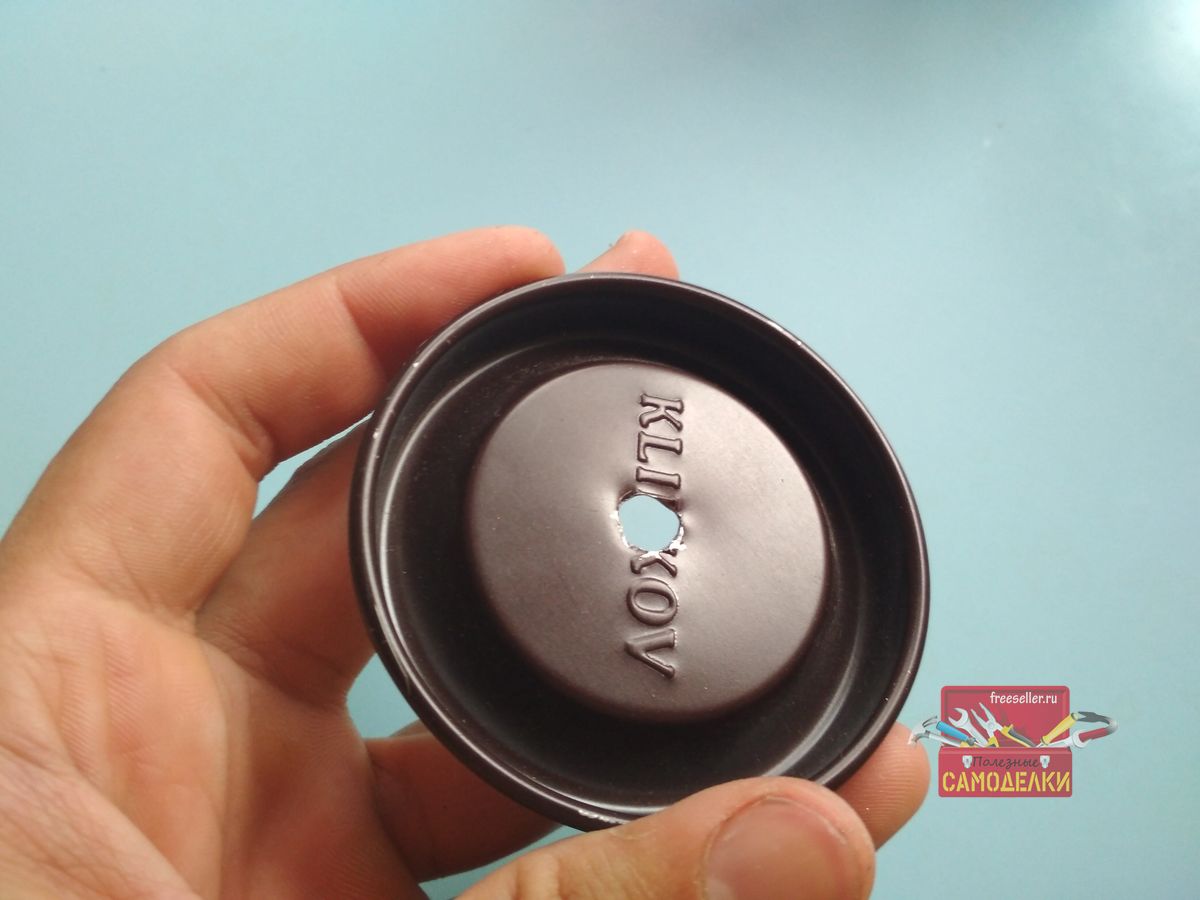

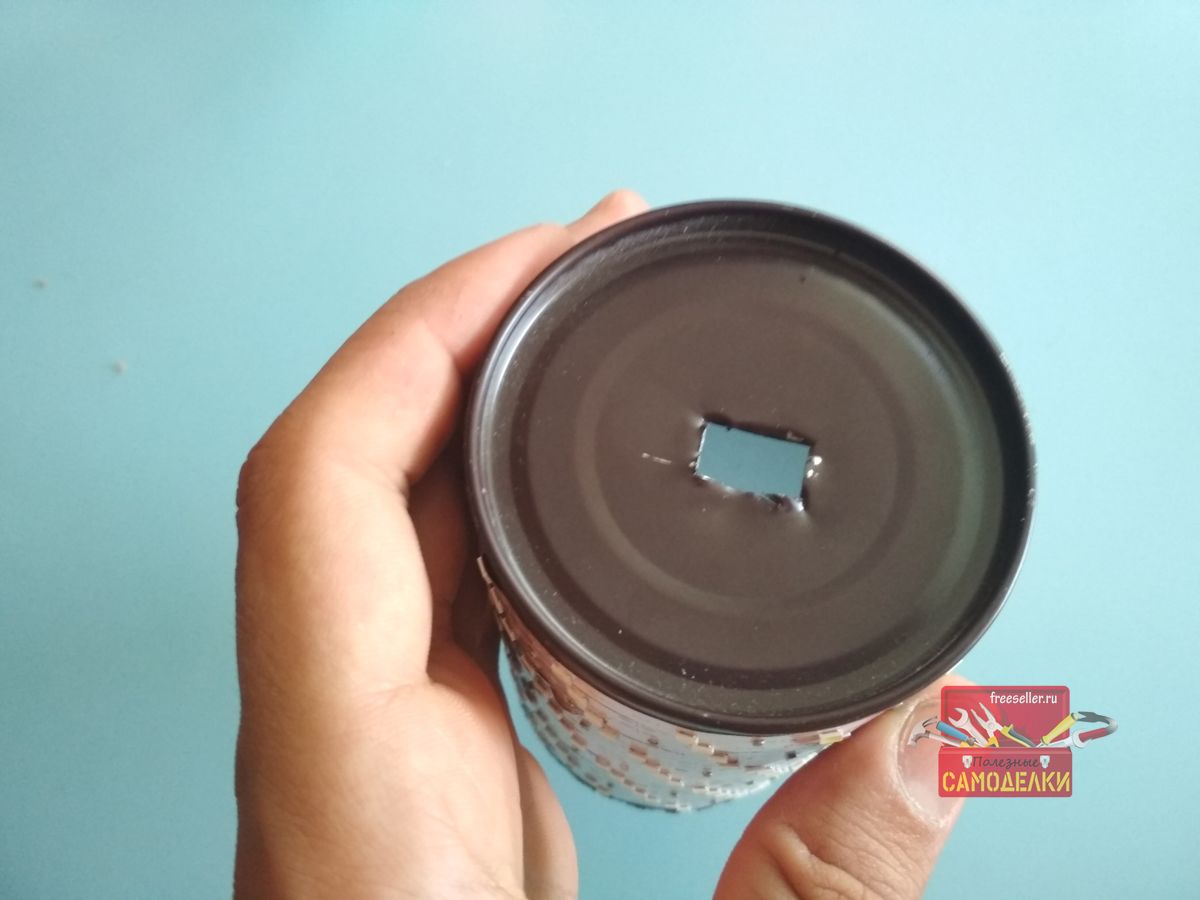

Далее по центру сверлим отверстие в крышке.

Сверлим отверстие в крышке

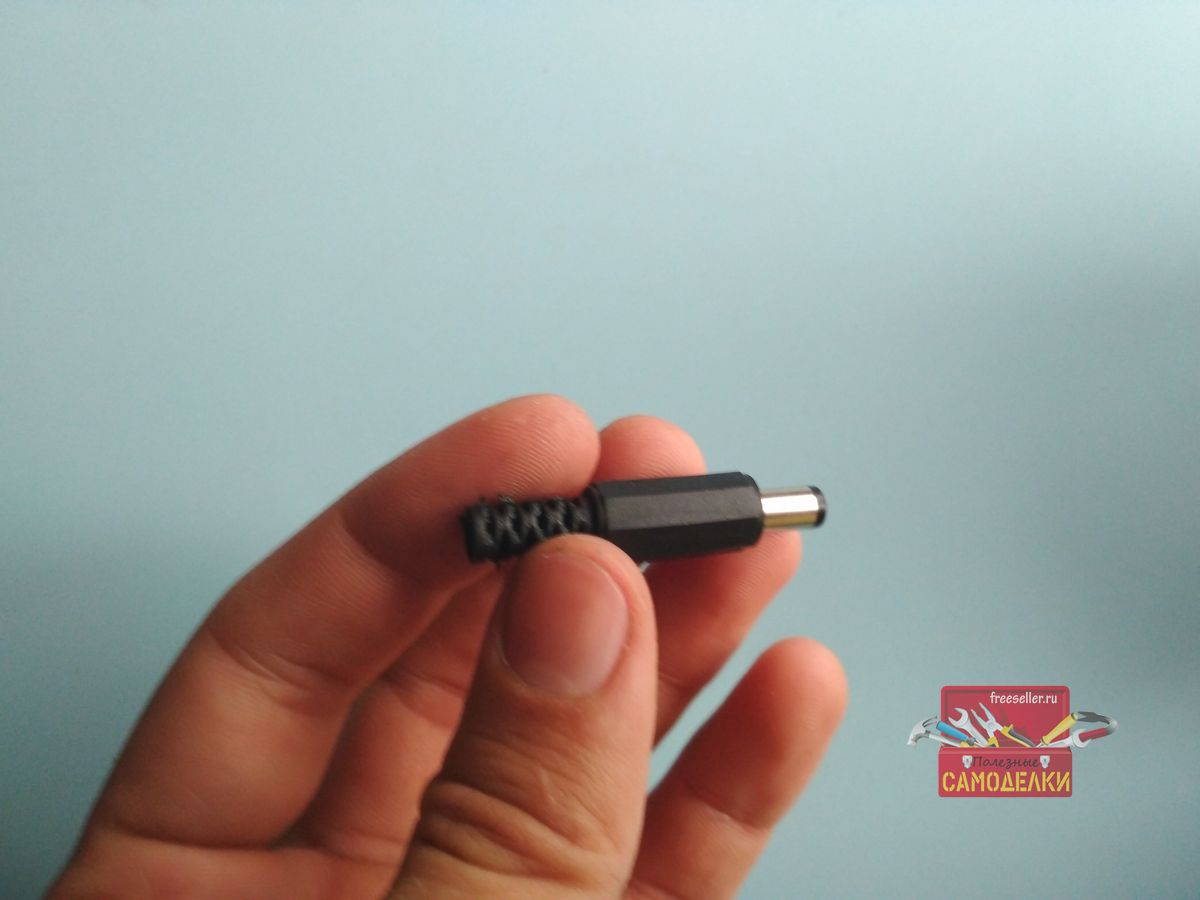

В него будет помещен штекер.

Штекер для зарядки

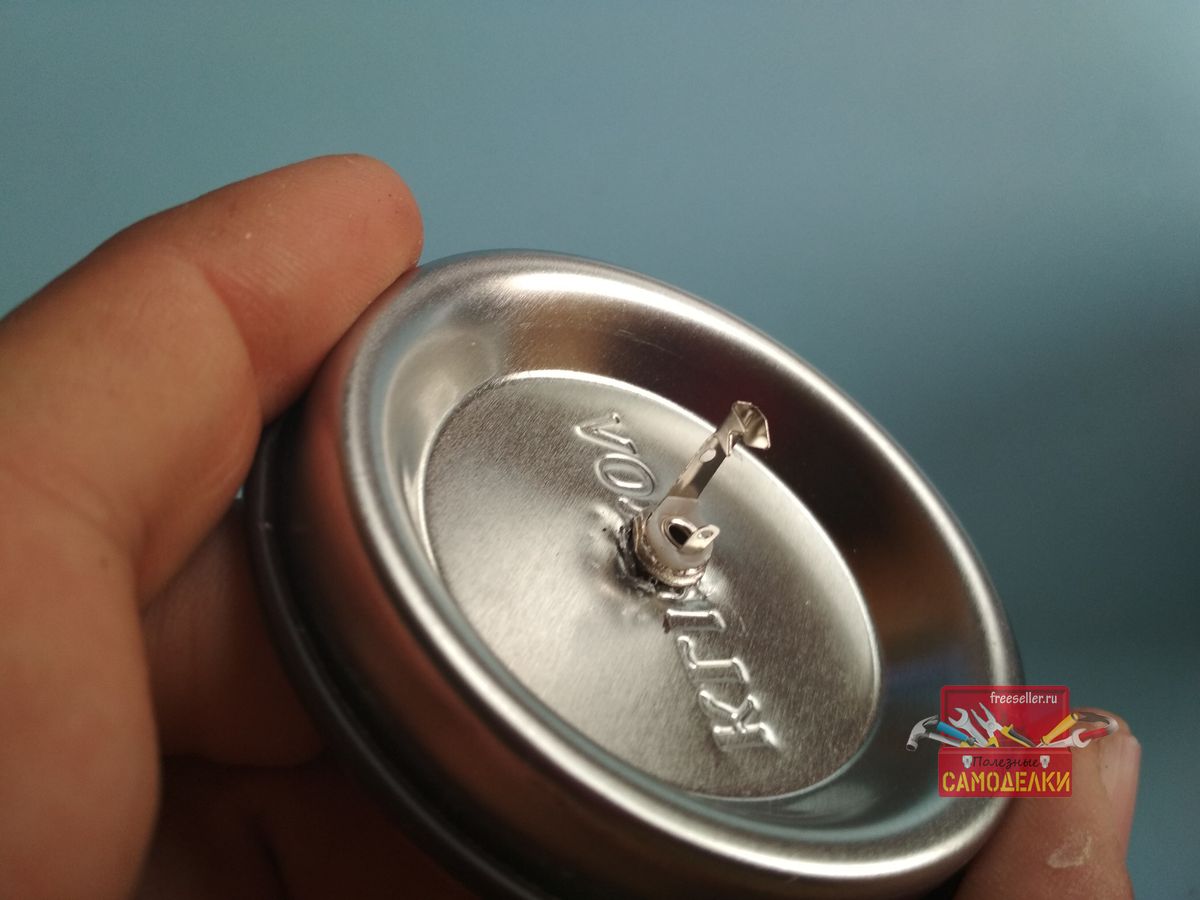

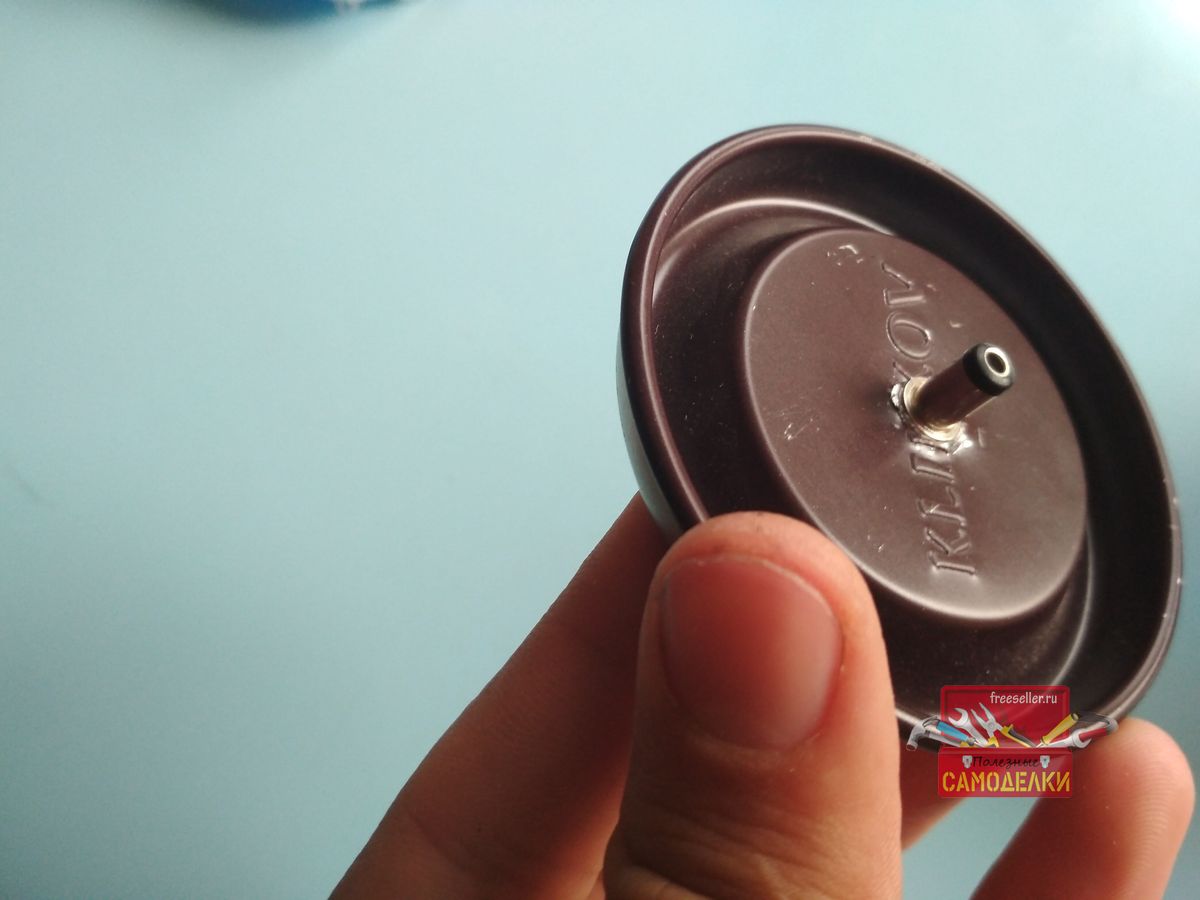

Снимаем корпус, и помещаем его в отверстие, отверстие делаем по размерам резьбы, для того чтобы штекер немного вкручивался.


ставим штекер для зарядкиставим штекер для зарядки

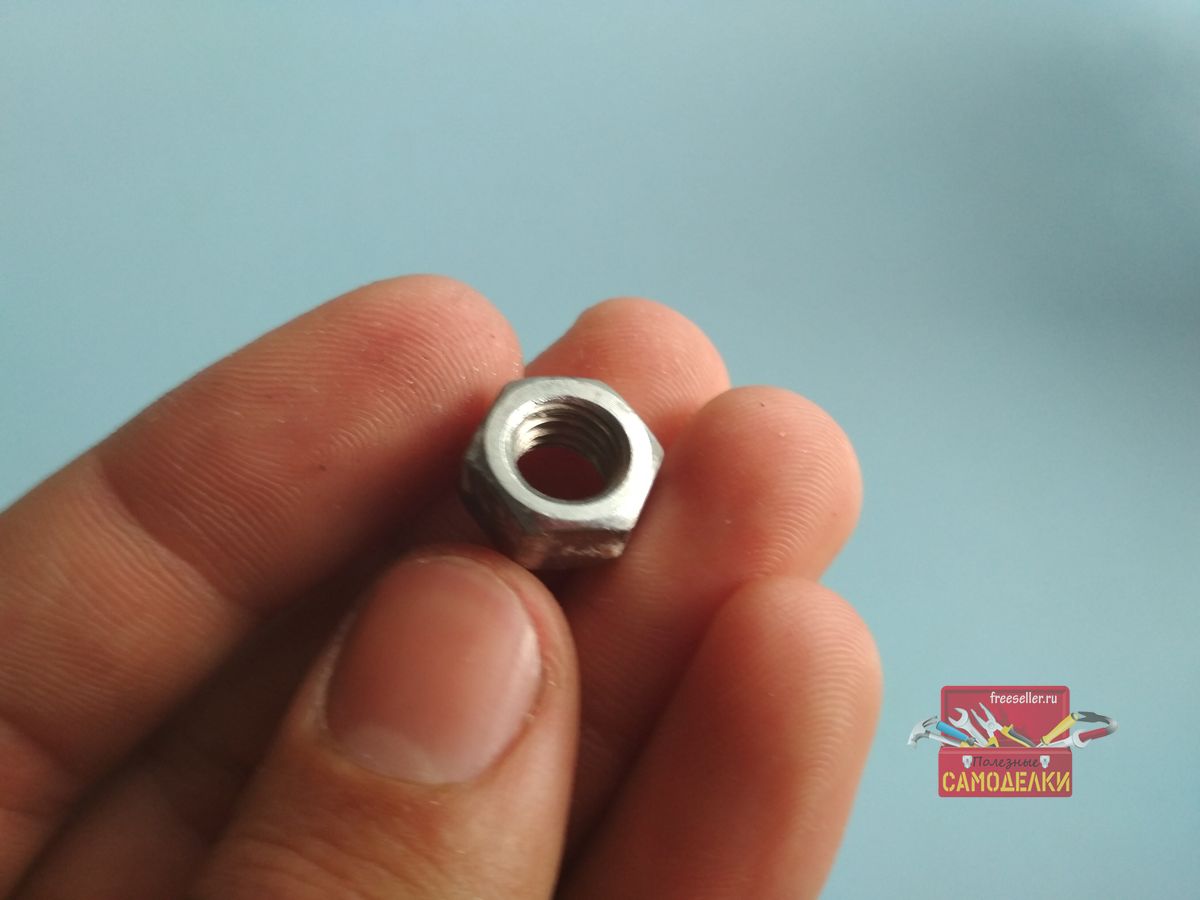

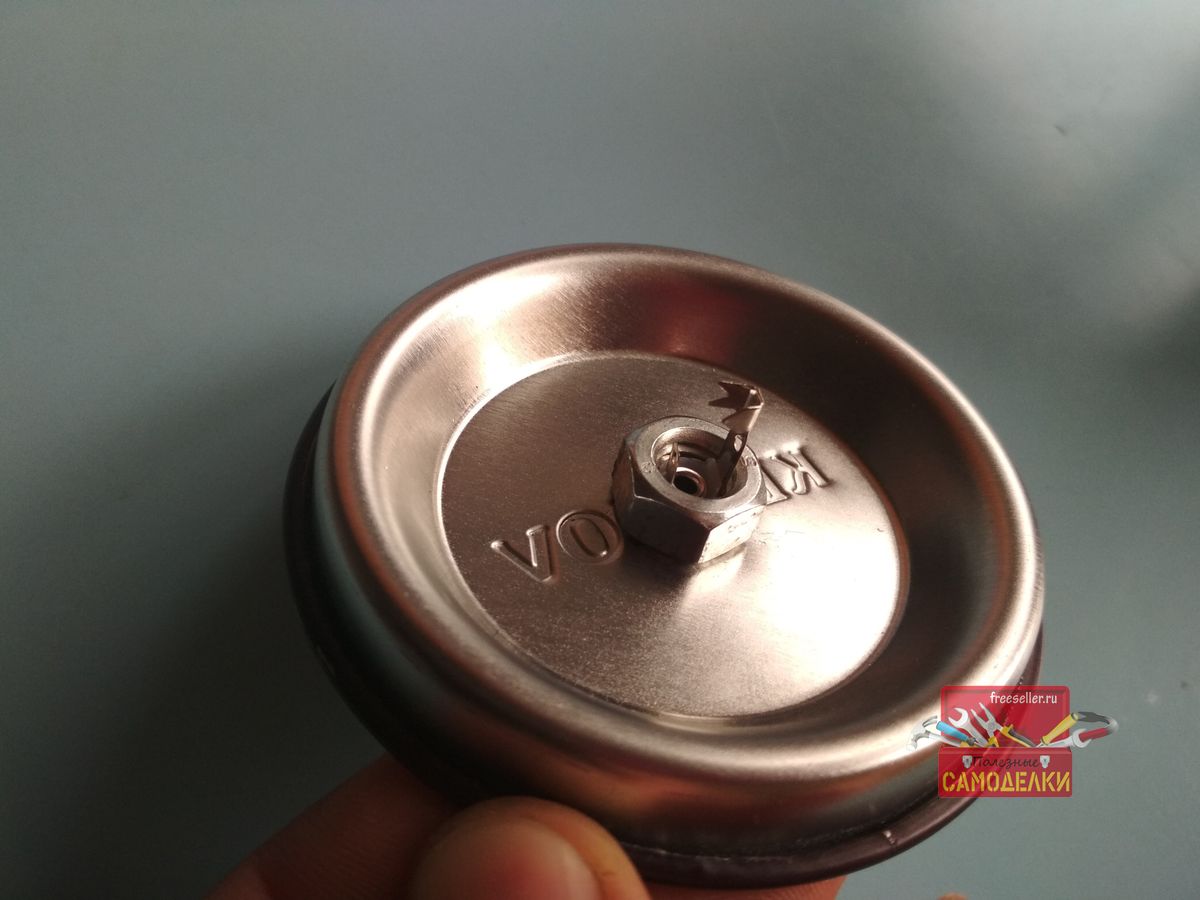

Для того чтобы хорошо зафиксировать штекер я подобрал гайку по резьбе, зажал плоскогубцами.

ГайкаФиксация штекера  гайкой

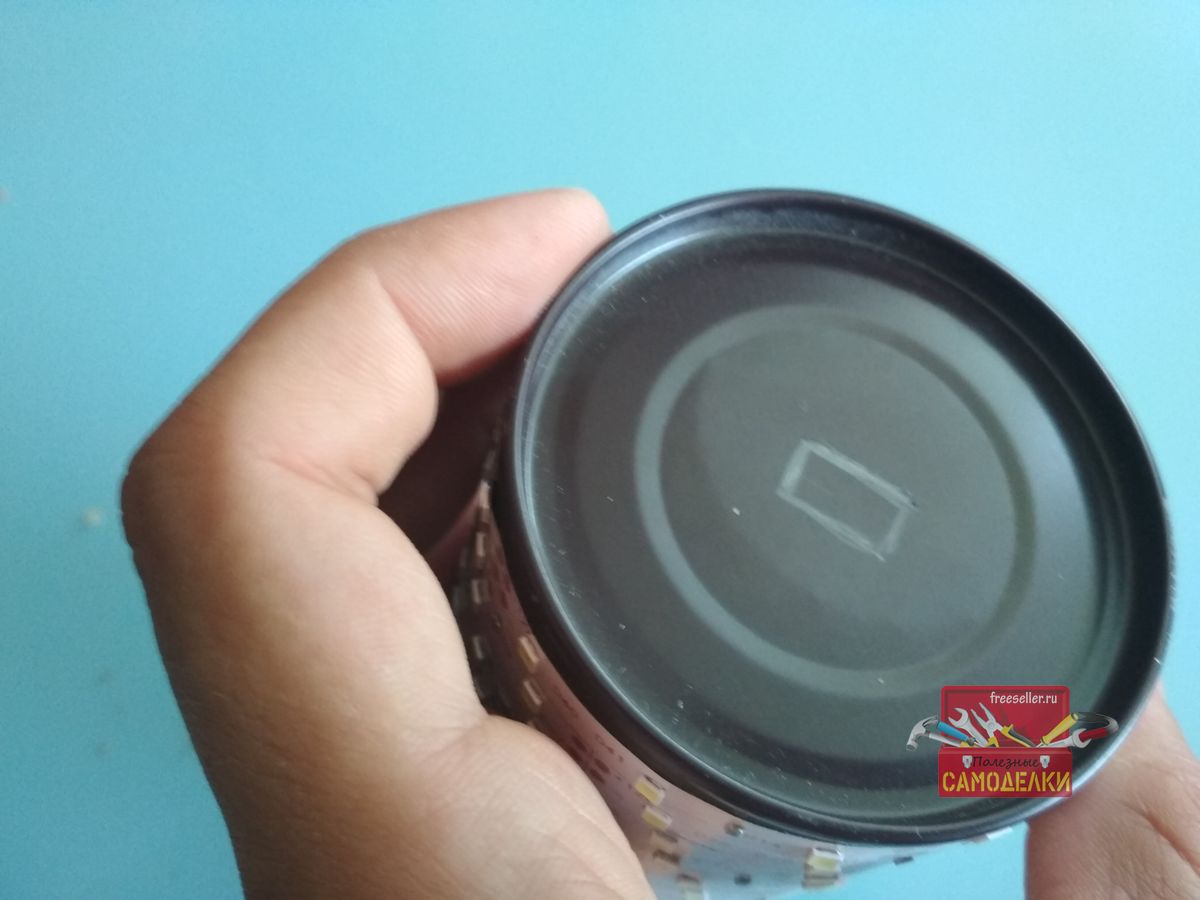

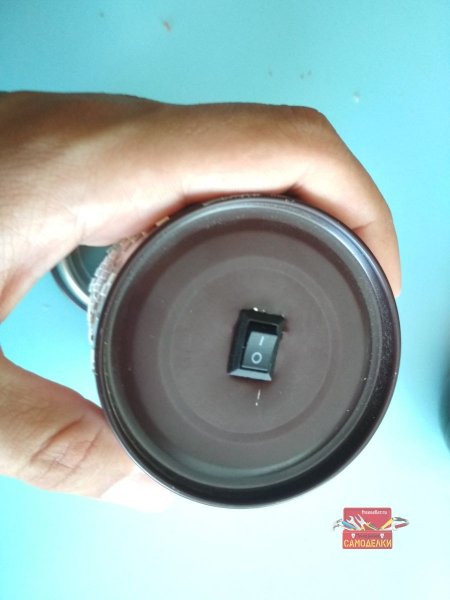

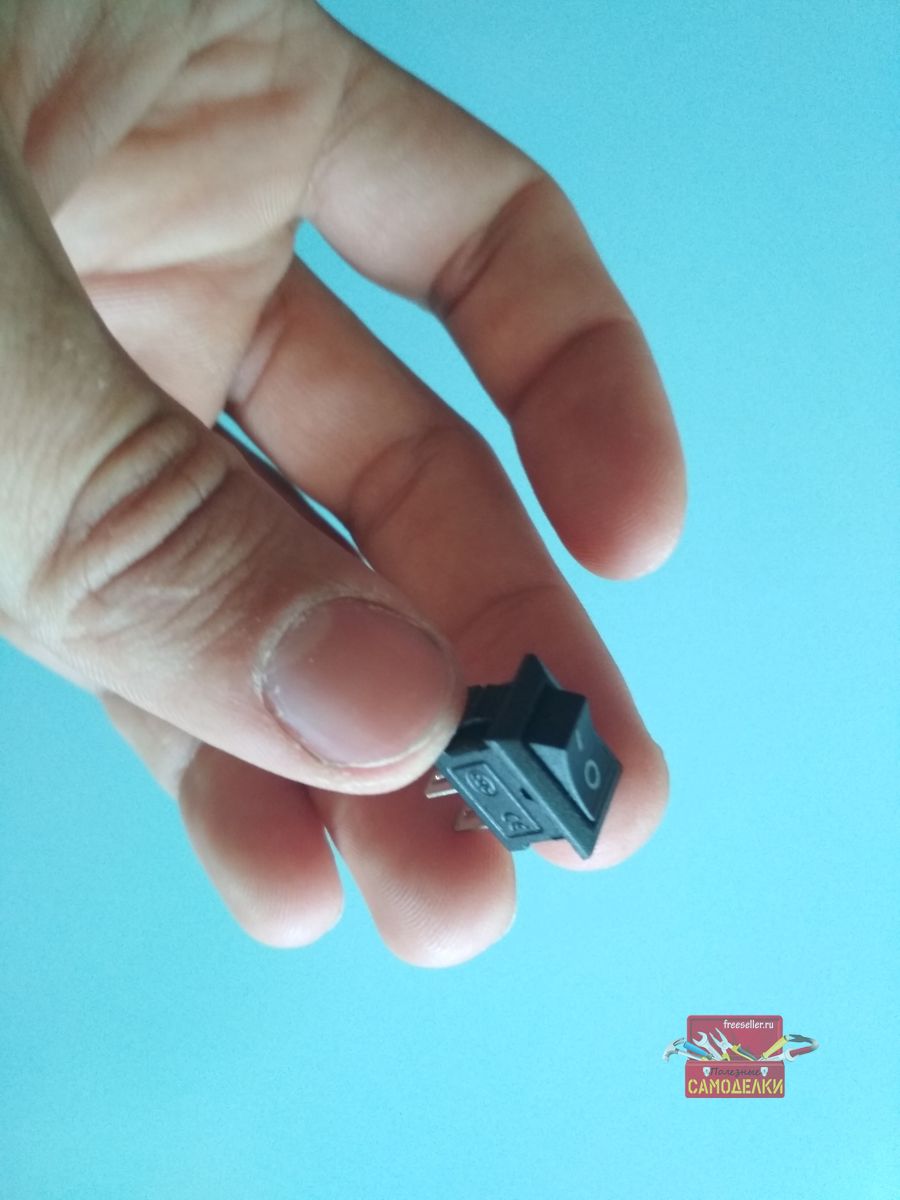

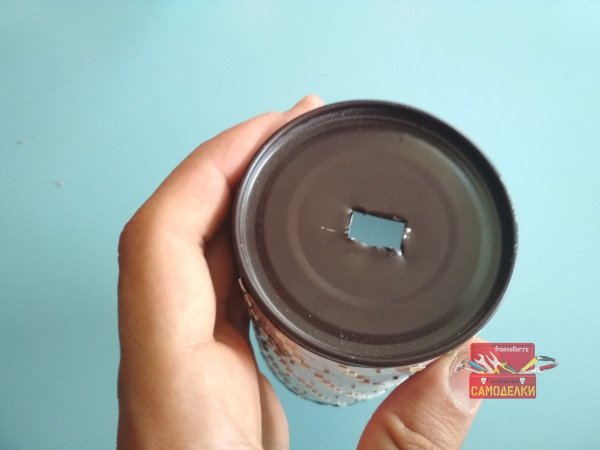

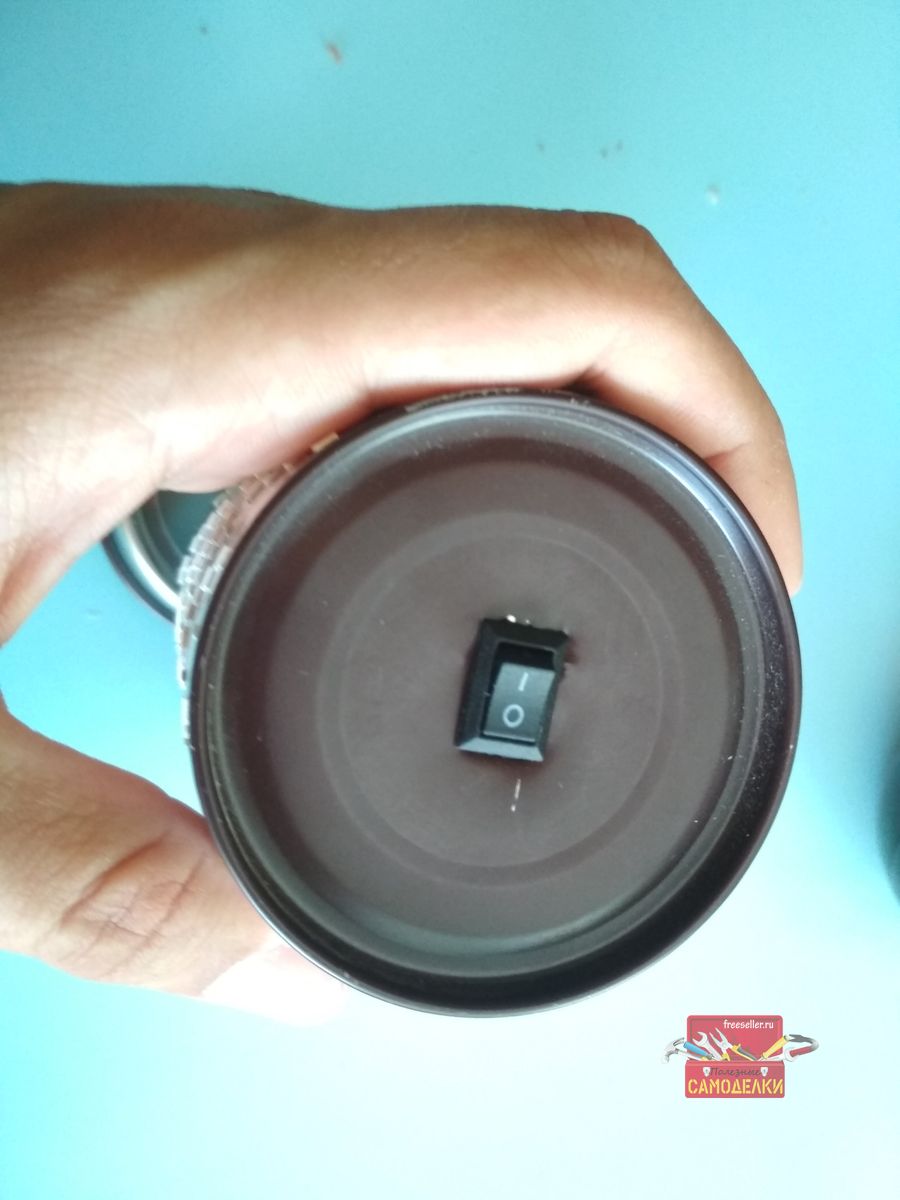

Далее взял небольшой выключатель, и по его размерам нанес разметку с обратной стороны футляра.

ВыключательПодготовка отверстия для установки выключателяПодготовка отверстия для установки выключателя

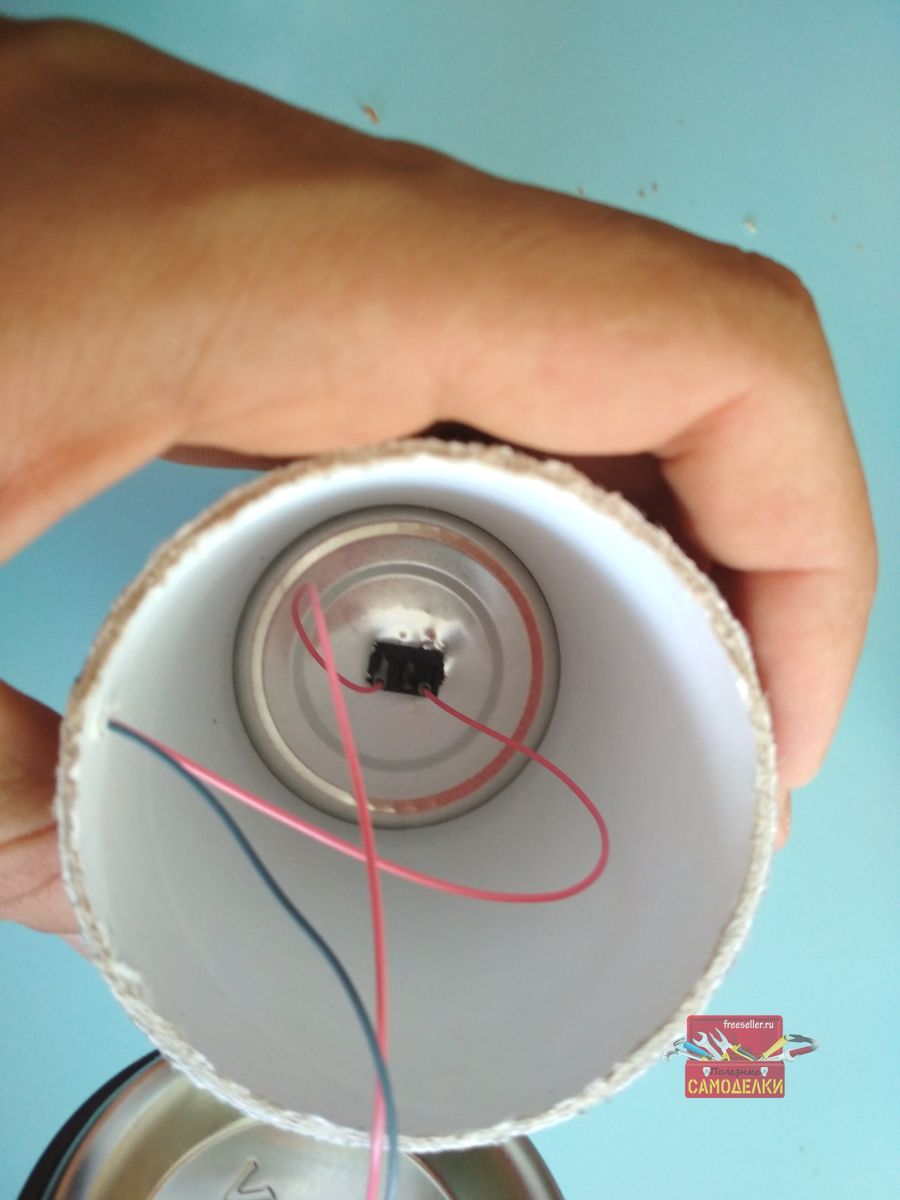

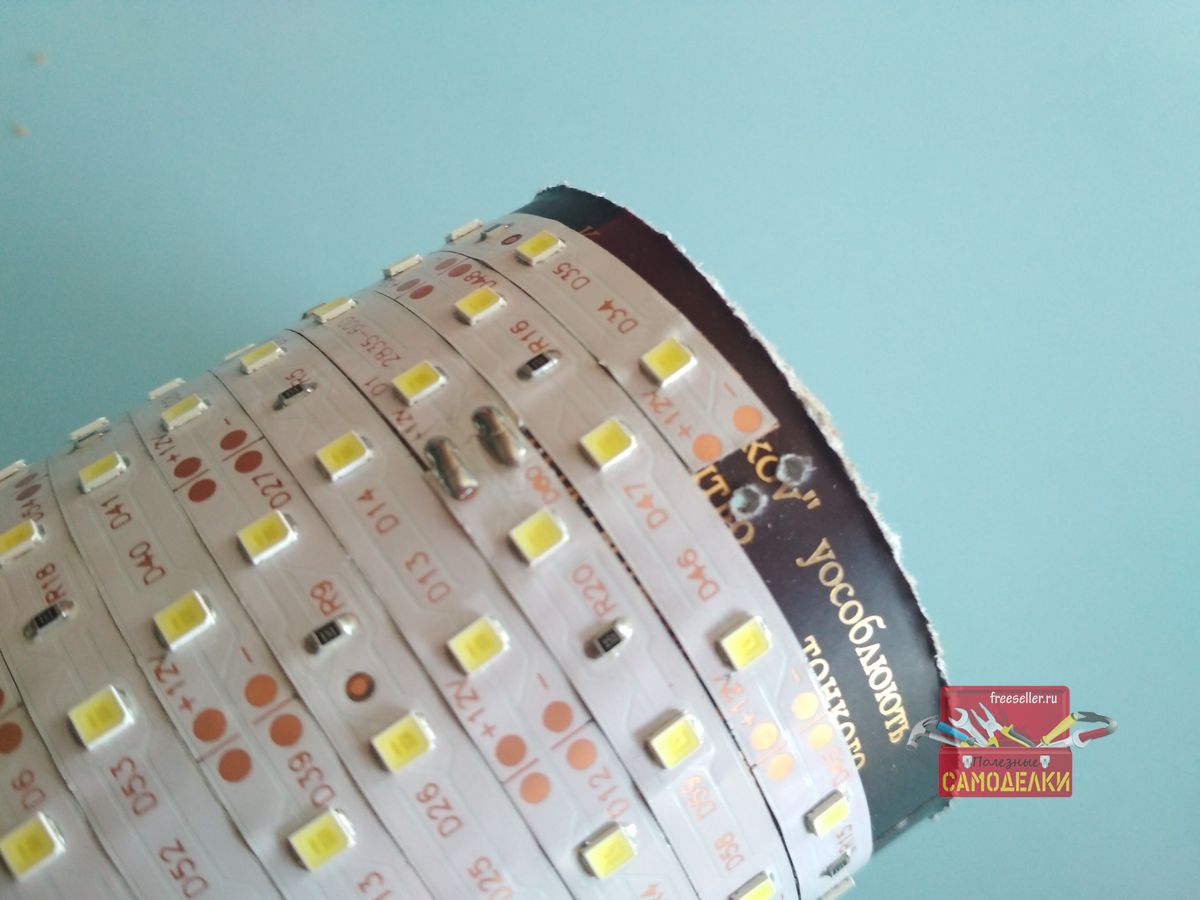

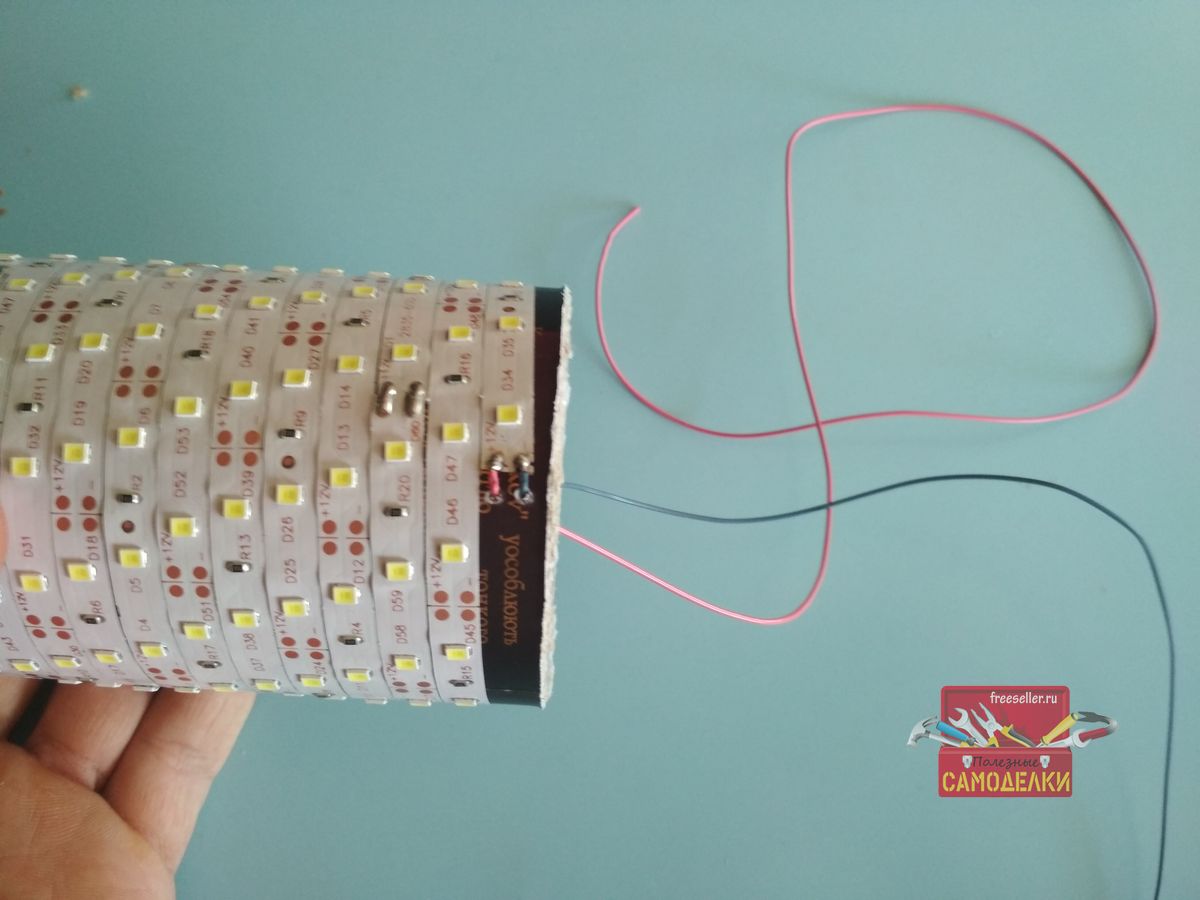

Затем принялся подключать провода, просверлил два небольших отверстия для того чтобы завести их во внутрь корпуса.

Подключение проводов в светильникеПодключение проводов в светильнике

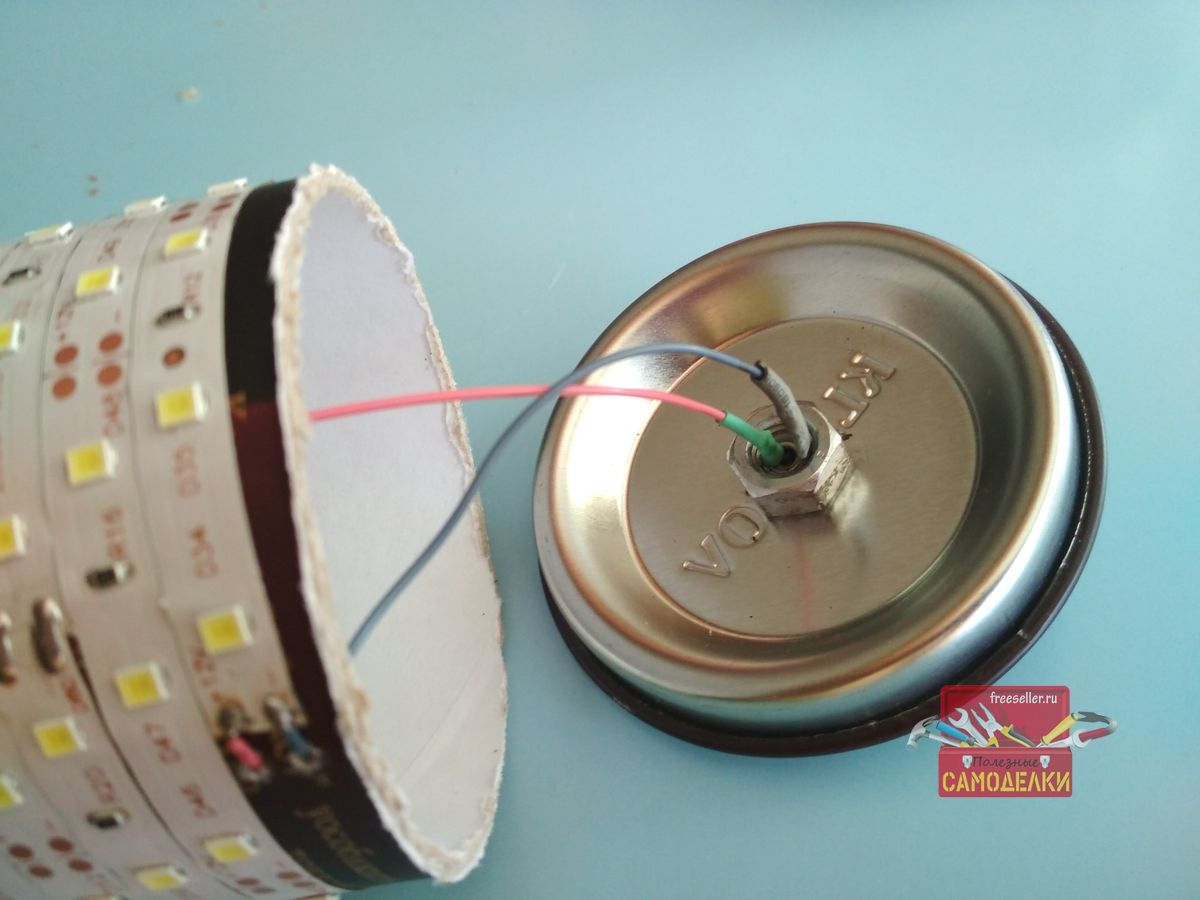

Далее припаял провода к штекеру, и "+" к выключателю, посадил на термоусадку.

Подключение проводов в светильникеПодключение проводов в светильникеПодключение проводов в светильнике

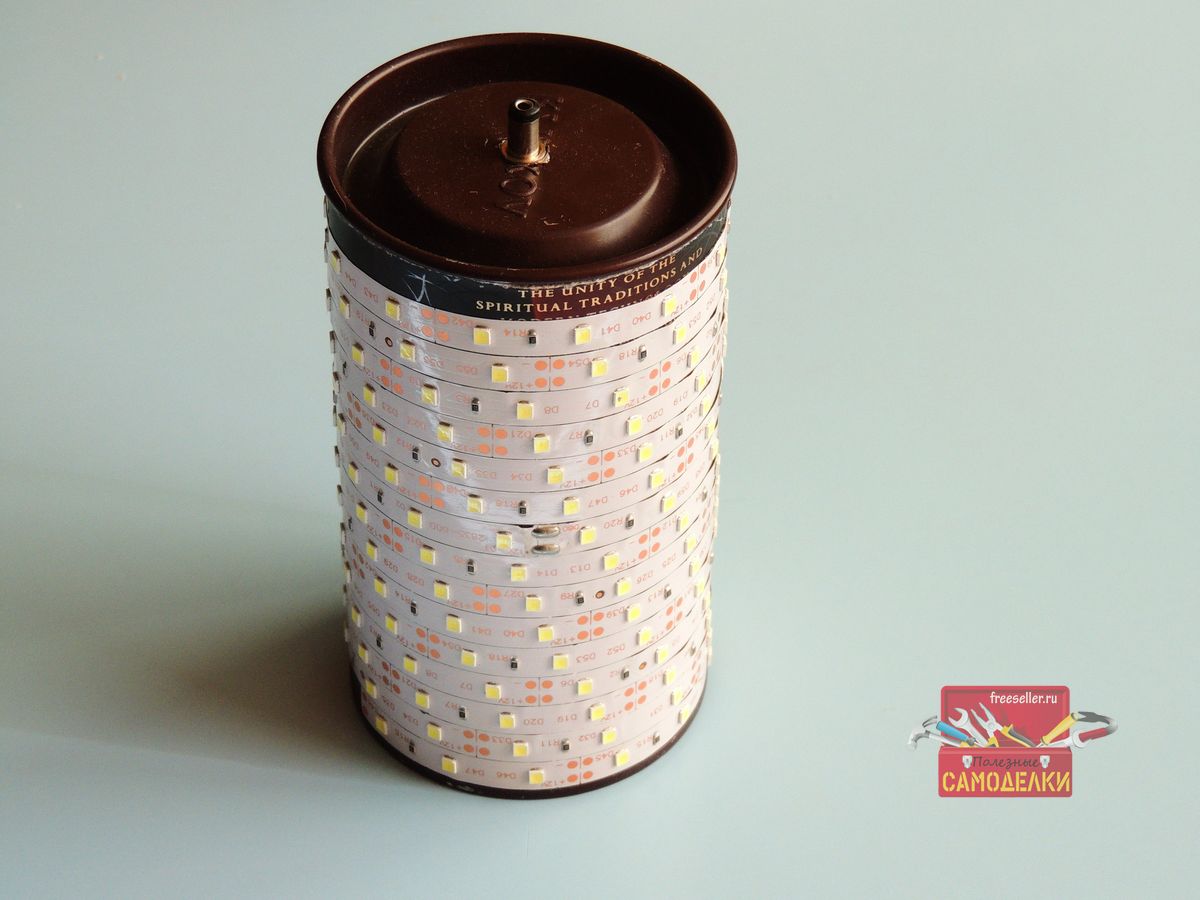

Вот в принципе и все готово!

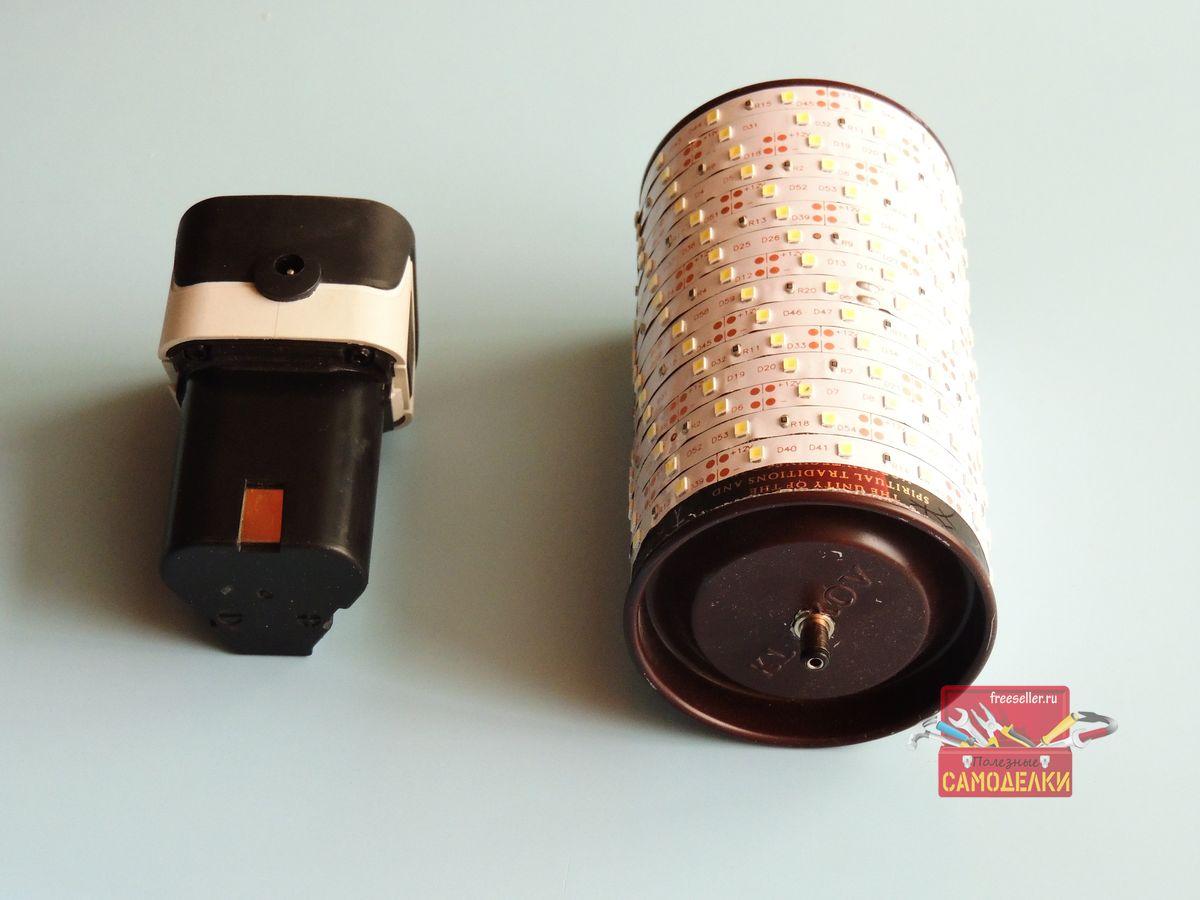

Подключается довольно просто, в качестве источника питания используется АКБ от шуруповерта 12 в, со специальным гнездом для штекера, его я изготавливал ранее можно ознакомится здесь "Фонарь от аккумулятора шуруповерта"

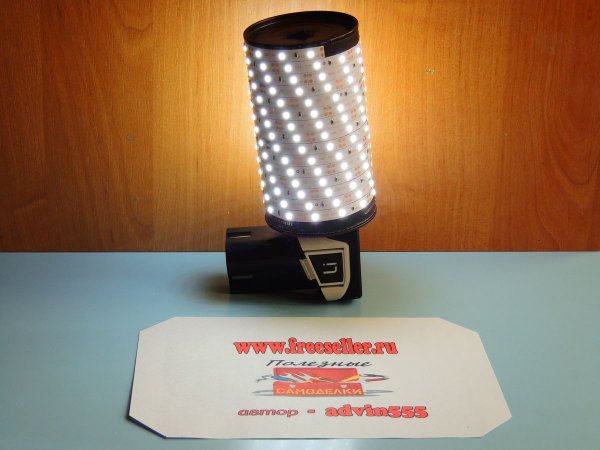

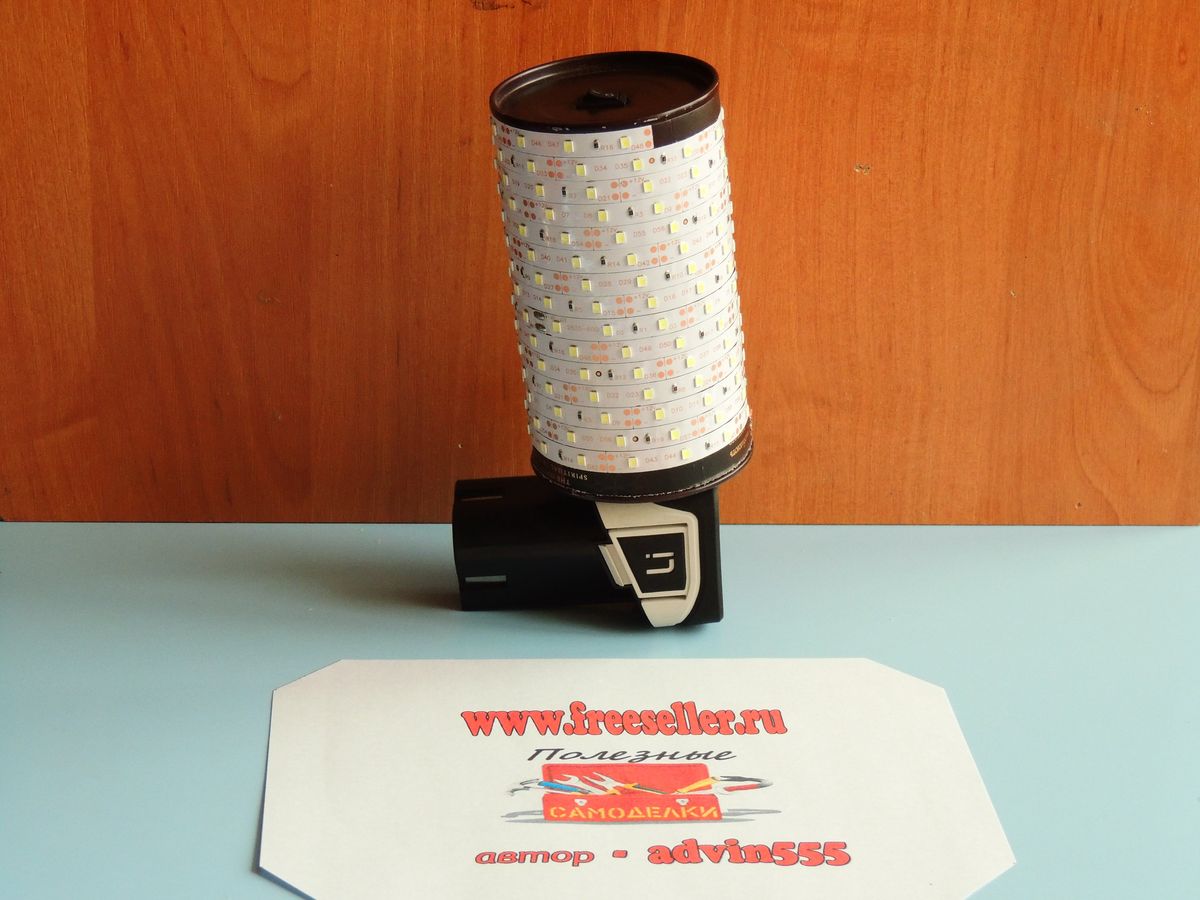

Берем нашу лампу, ставим штекер в гнездо акб шуруповерта, и нажимаем на выключатель, лампа светит!

Самоделки. Настольный фонарь из светодиодной лентыСамоделки. Настольный аккумуляторный фонарь из светодиодной лентыСамоделки. Настольный аккумуляторный фонарь из светодиодной лентыСамоделки. Настольный аккумуляторный фонарь из светодиодной ленты


На этом заканчиваю свою статью!

От себя добавлю, что данная самоделка хорошо меня выручает в то время когда вне планово отключают свет в доме, или когда нужно освещение на участках, где нет возможности провести его, в общем, для меня очень нужная вещь. Для освещения одной комнаты хватает с лихвой, по времени автономности особых тестов не проводил, включал около 4 раз примерно по часу, заряд еще есть, а дальше посмотрим.

Всем спасибо за внимание!

До новых встреч!
