Простое устройство для затяжки проволочных хомутов

Как сделать простое устройство для затягивания проволочных хомутов.
Было ли у вас такое, что срочно нужен хомут, а его под рукой нет, если да, то эта статья вам поможет решить эту проблему очень быстро.

Предлагаю вам своими руками изготовить очень простое устройство для затяжки проволочных хомутов которое вам позволит заменить покупные хомуты, на самодельные из проволоки.

Простое устройство для затяжки проволочных хомутов

Материалы для изготовления


Для изготовления устройства нам понадобится

  • стальная полоса 200 мм длинной, 25-30 мм шириной, и 2,5 мм толщиной;
  • стальной прут толщиной 10 мм;
  • кусочки листового железа толщиной 6-10 мм;
  • любой материал для ручки на ваш выбор.

Процесс изготовления

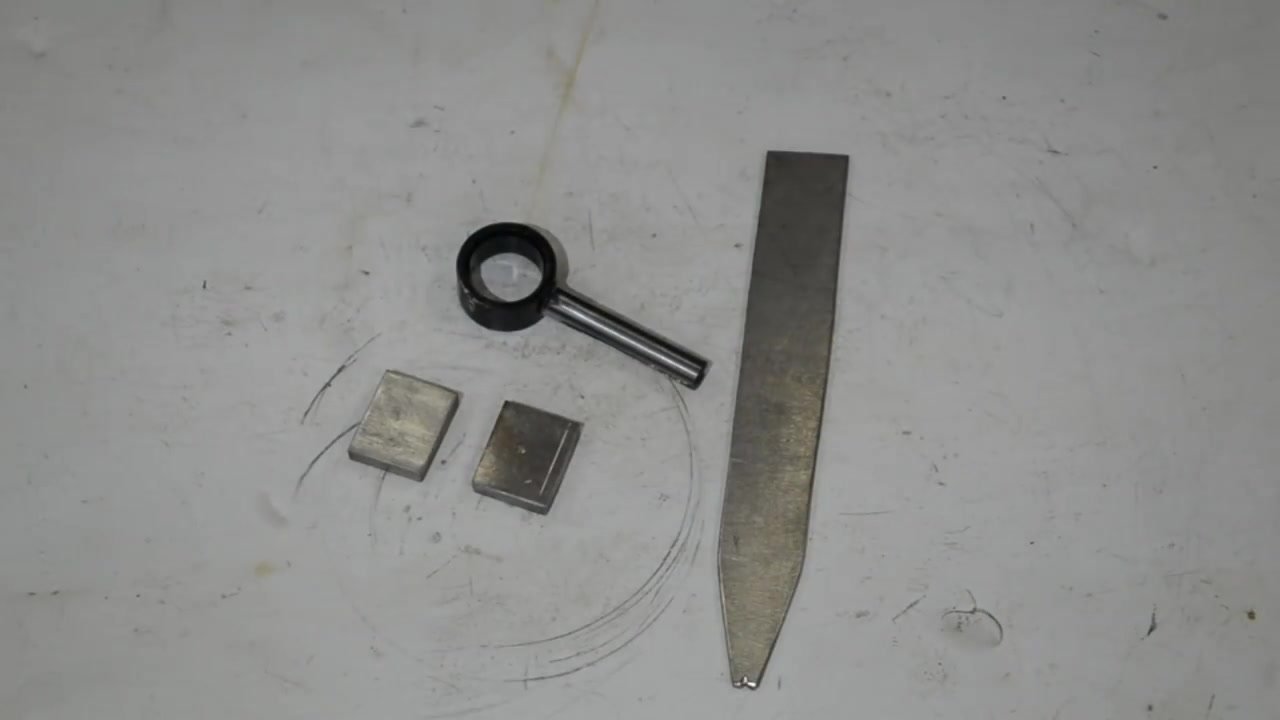

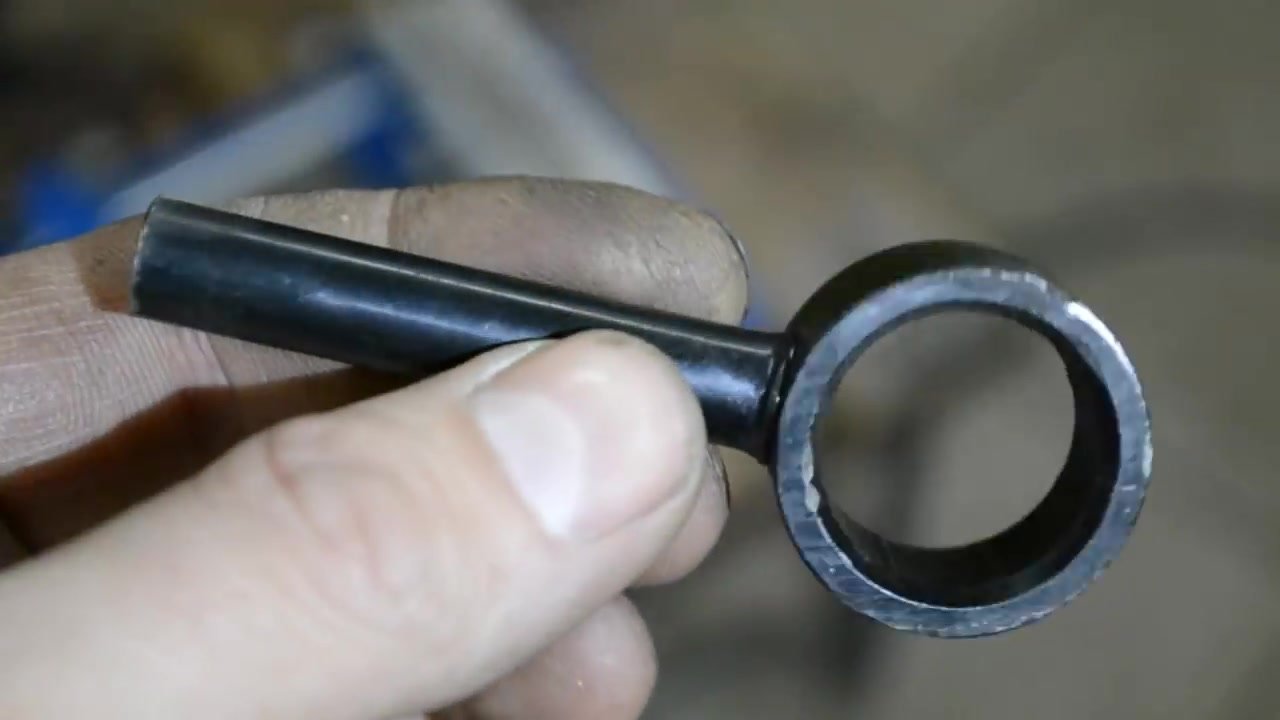

Основание хомутателя делаем таких размеров 200 мм x 30 мм x 2,5 мм вырезав из стальной полосы, либо куска листового железа, так как показано на фото ниже.Также нам понадобятся два кусочка железа размерами 40 мм х 30 мм х 8 мм, которые приварим к основанию для утолщения. Вороток можно сделать из стального прутка толщиной 10 мм, сварив его Т-образно, либо сделать из автомобильной стойки стабилизатора с толщиной штока 10 мм.

Изготовление хомутателя для проволочных хомутов Изготовление хомутателя для проволочных хомутов

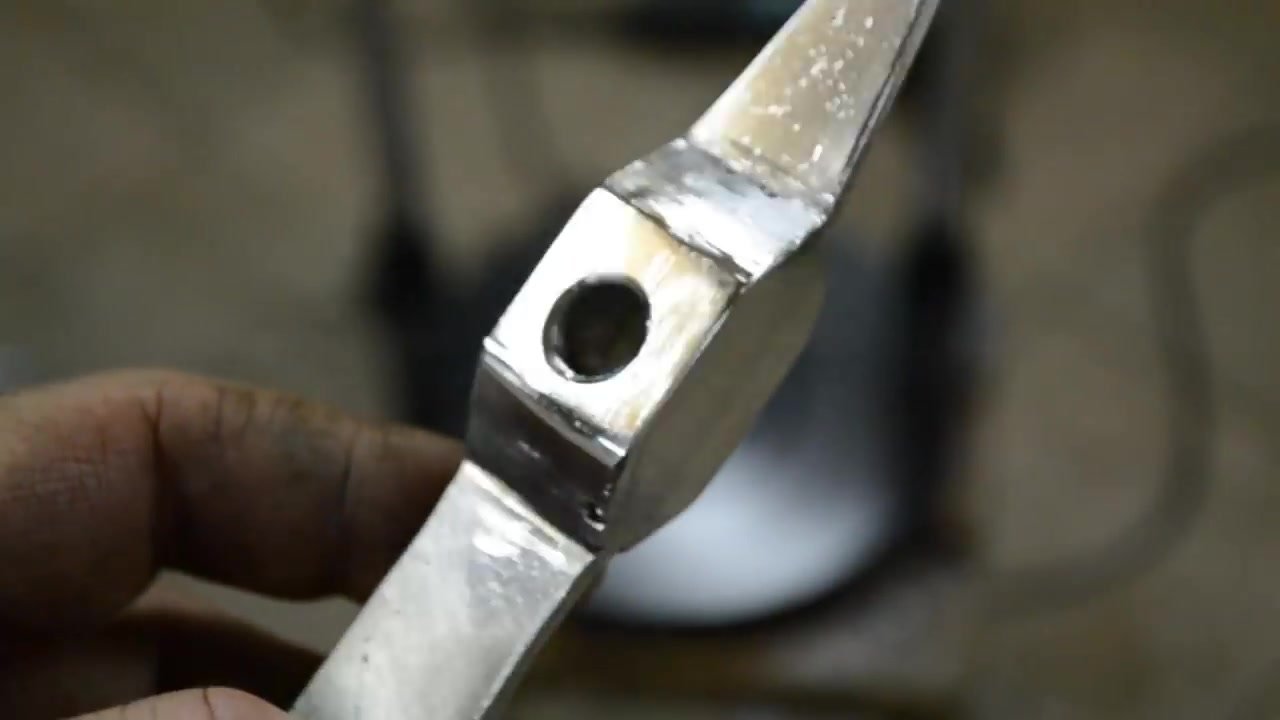

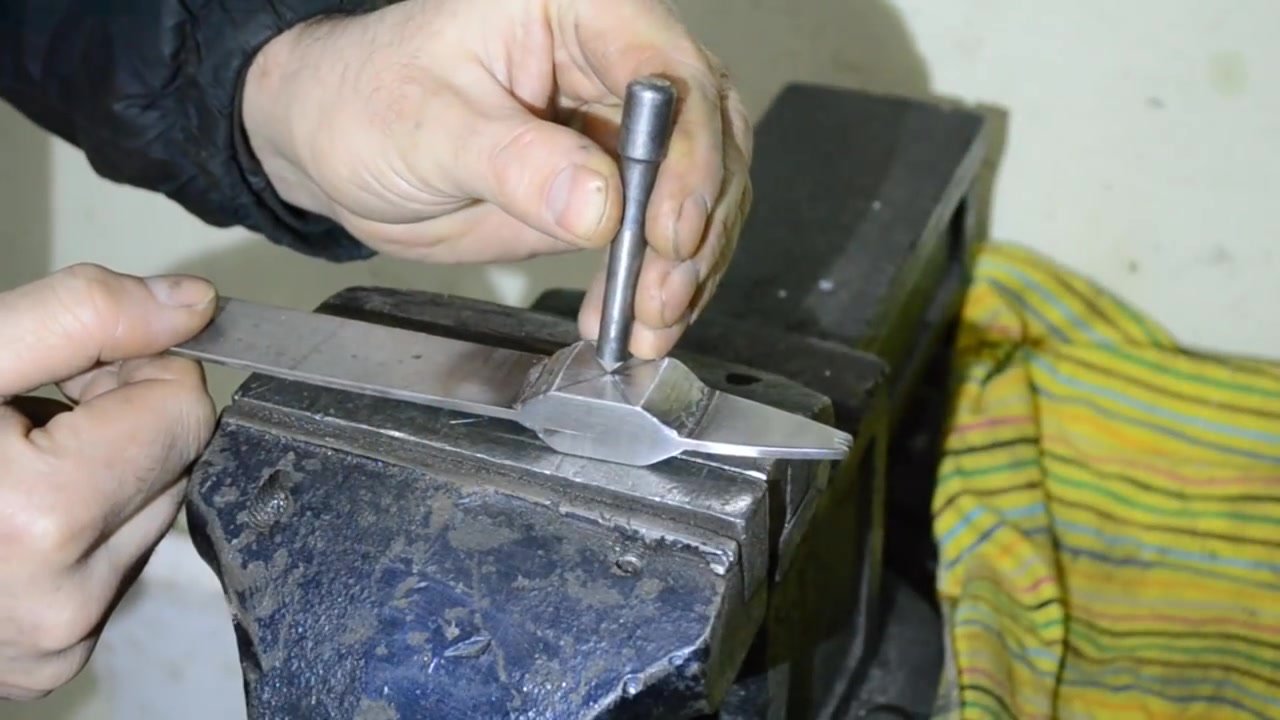

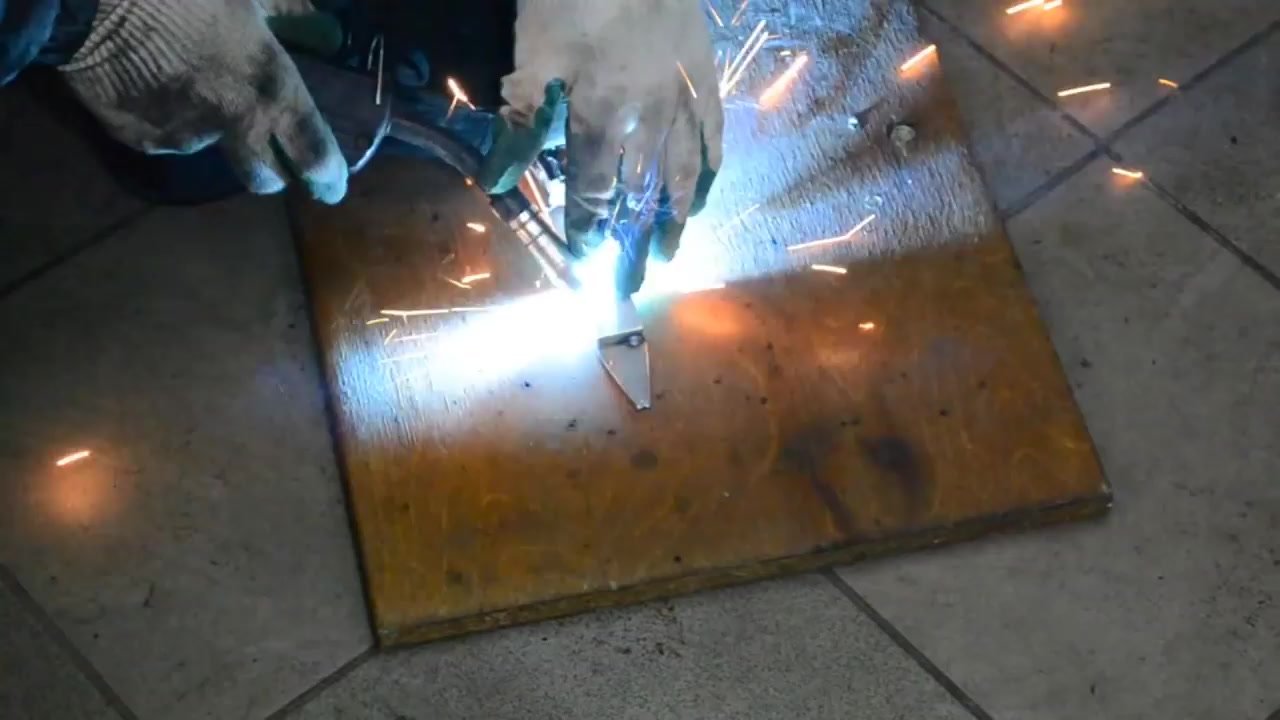

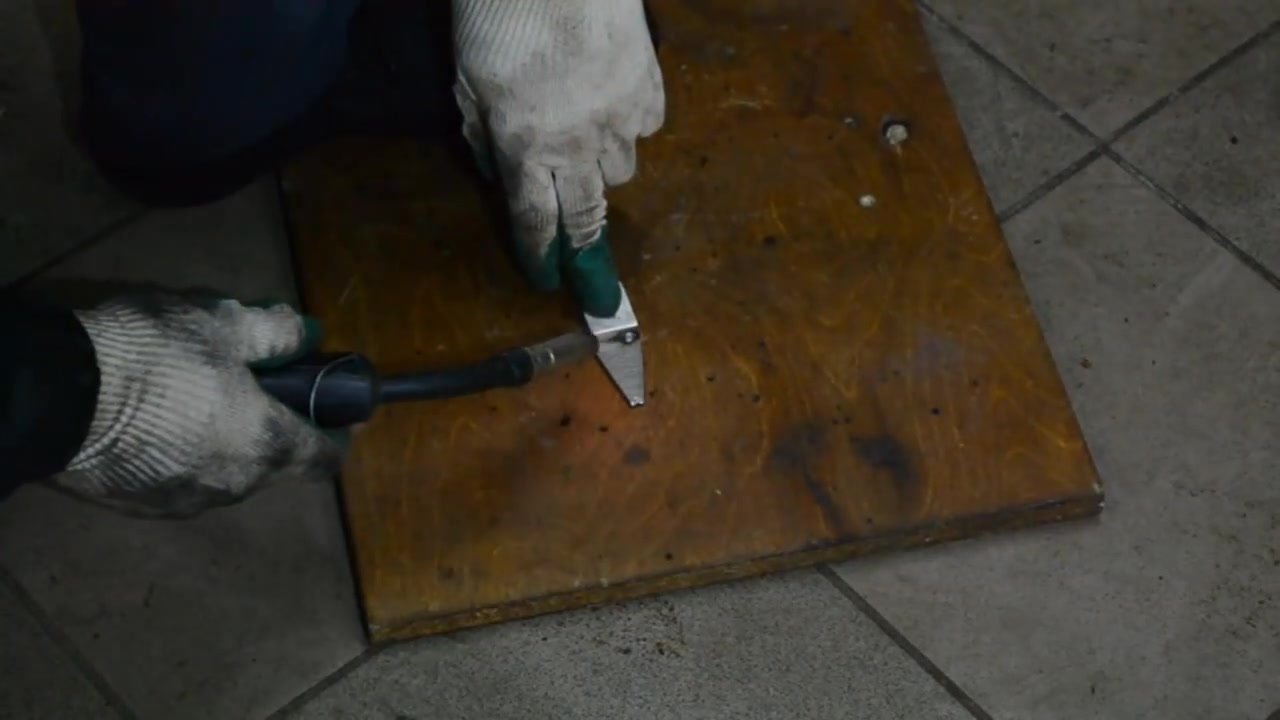

Теперь привариваем кусочки метала к основанию и сверлим сверлом 10 мм.

Изготовление хомутателя для проволочных хомутов Изготовление хомутателя для проволочных хомутов Изготовление хомутателя для проволочных хомутов Изготовление хомутателя для проволочных хомутов

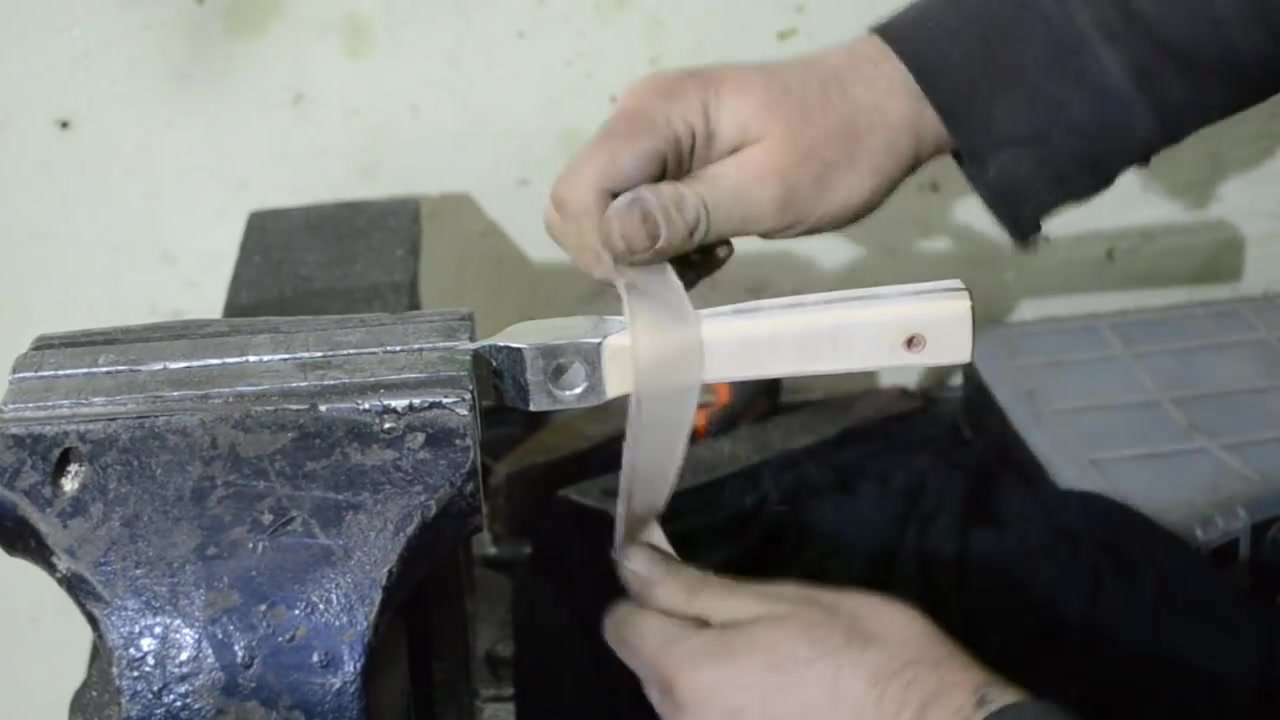

Для удобства использования инструмента, делаем ручку из дерева либо другого материала, который вам больше нравится (пластик, текстолит, оргстекло).

Изготовление хомутателя для проволочных хомутов

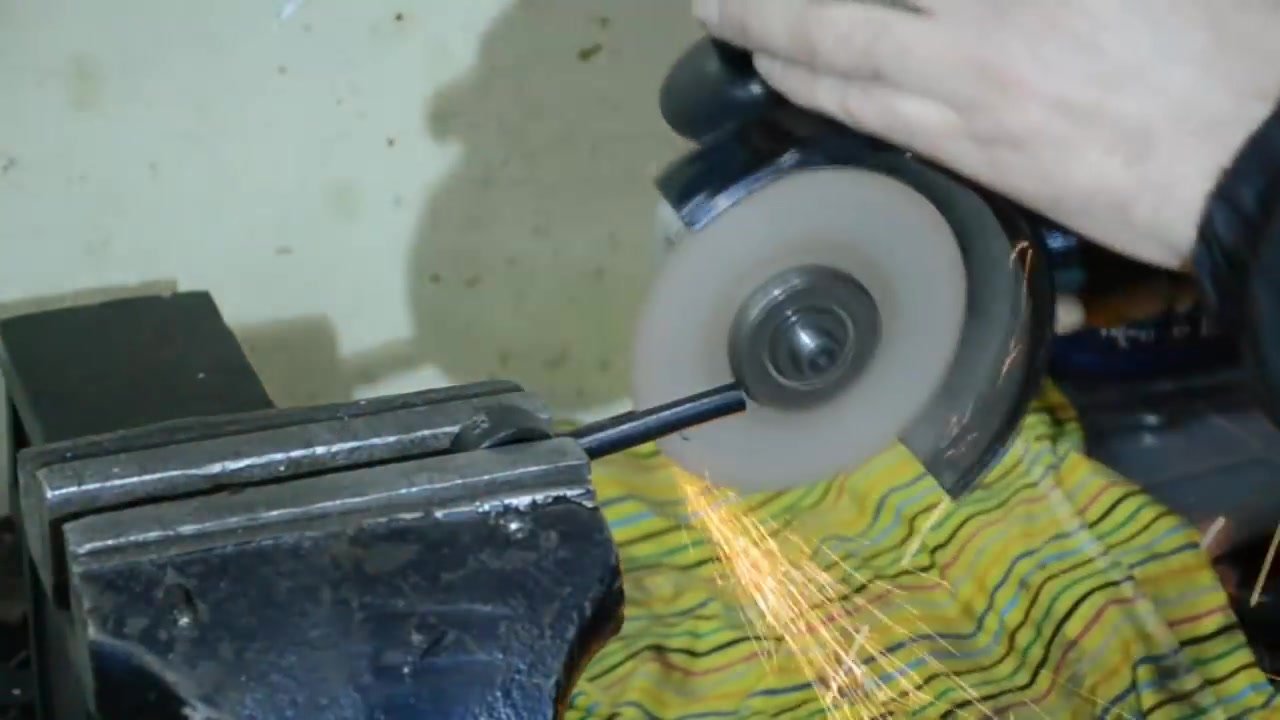

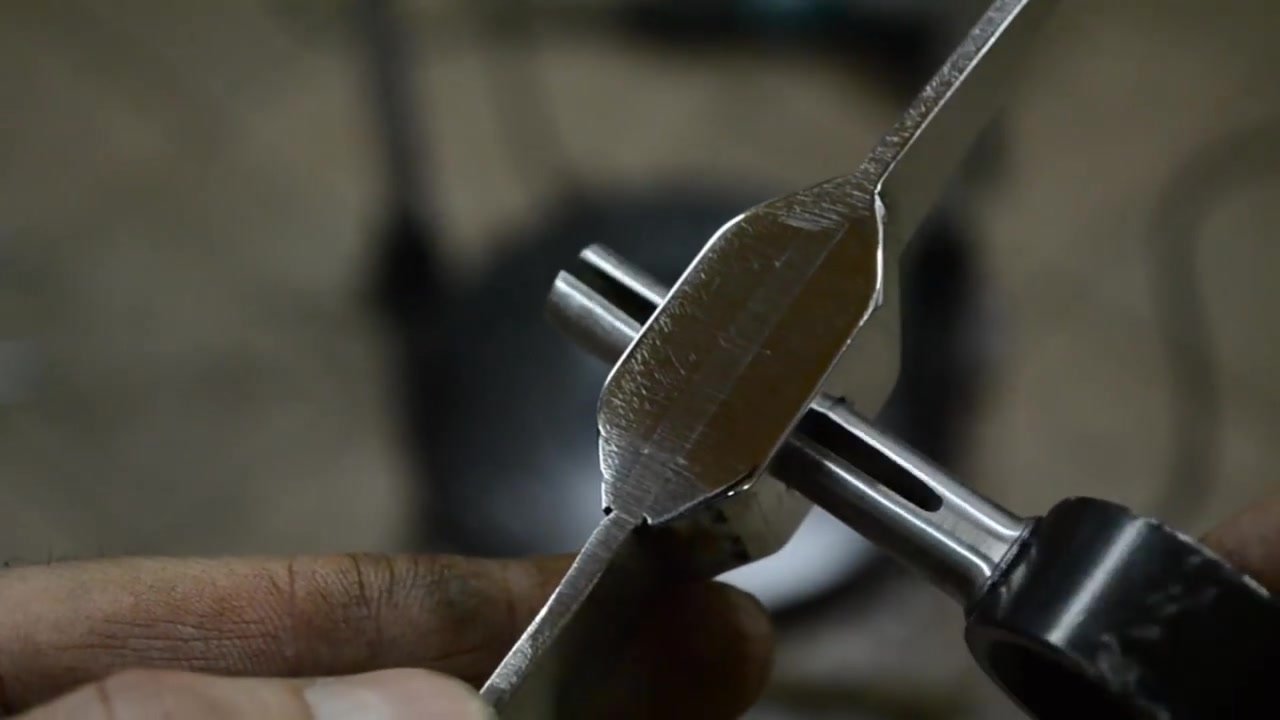

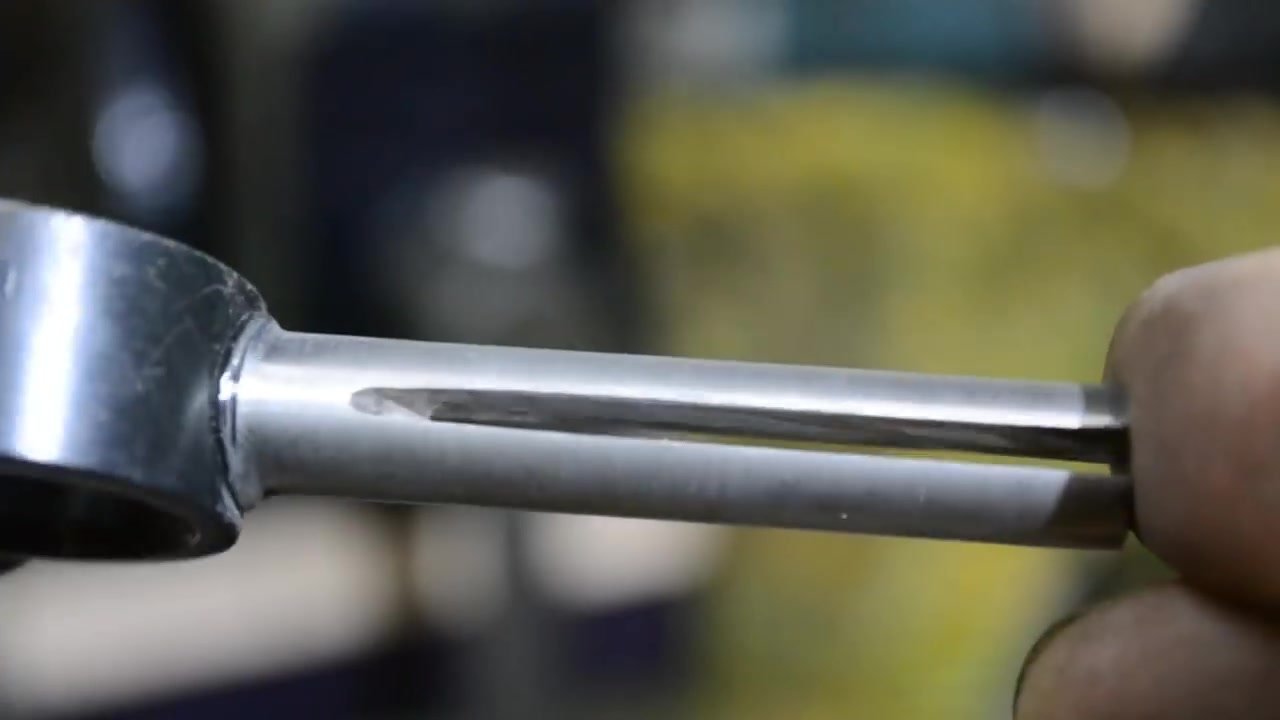

В штоке делаем пропил шириной 2,5 мм болгаркой, под диаметр проволоки которую собираемся использовать.

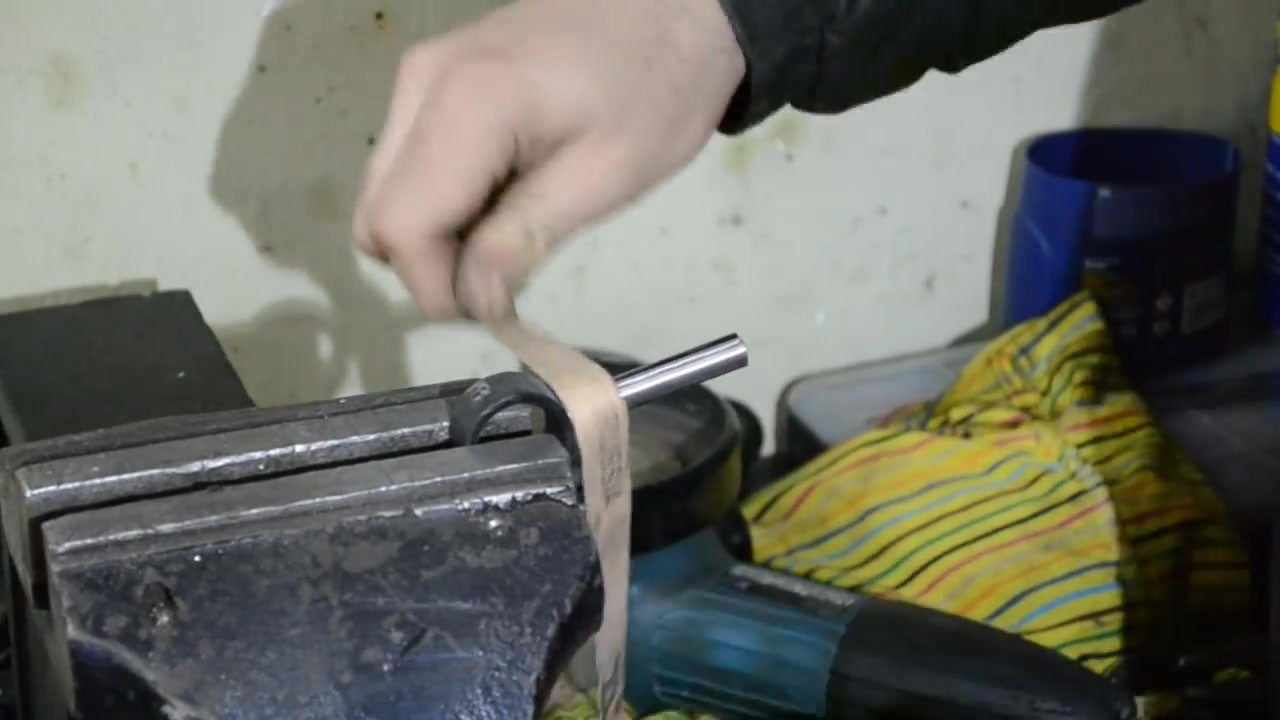

 Далее немного шлифуем наждачной бумагой, предавая более эстетический вид.

Изготовление хомутателя для проволочных хомутов Изготовление хомутателя для проволочных хомутов Изготовление хомутателя для проволочных хомутов Изготовление хомутателя для проволочных хомутов

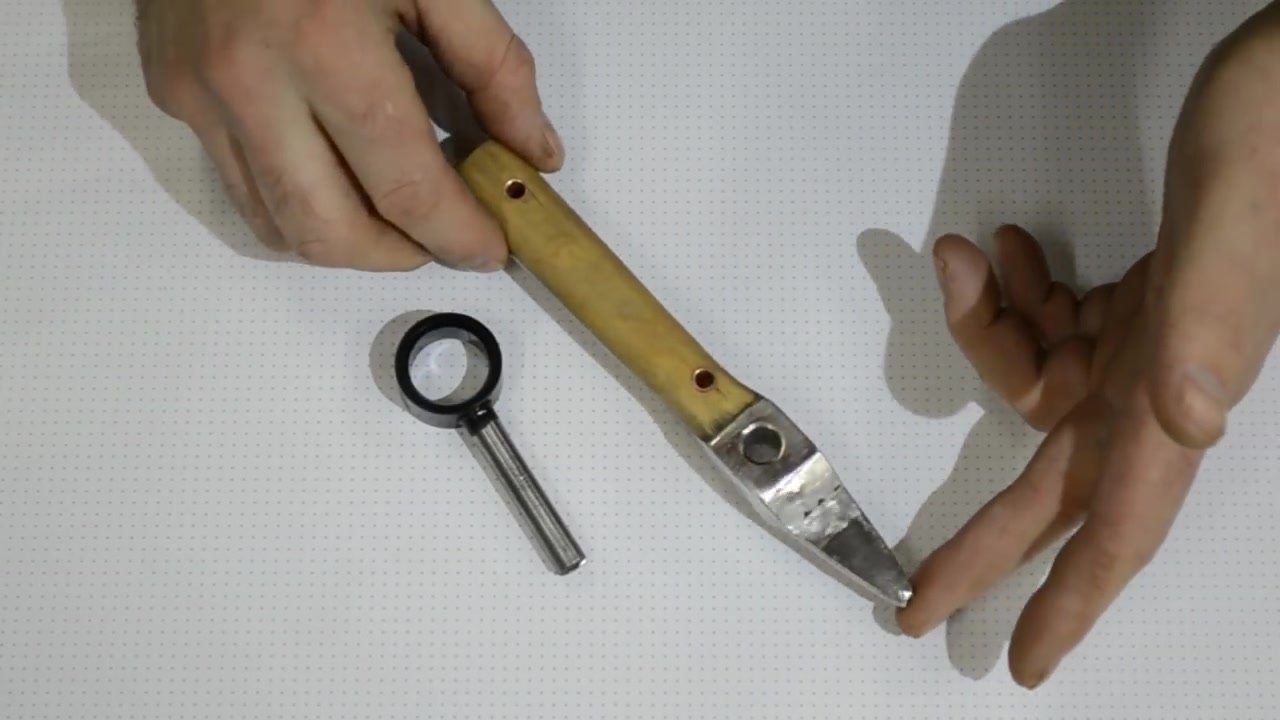

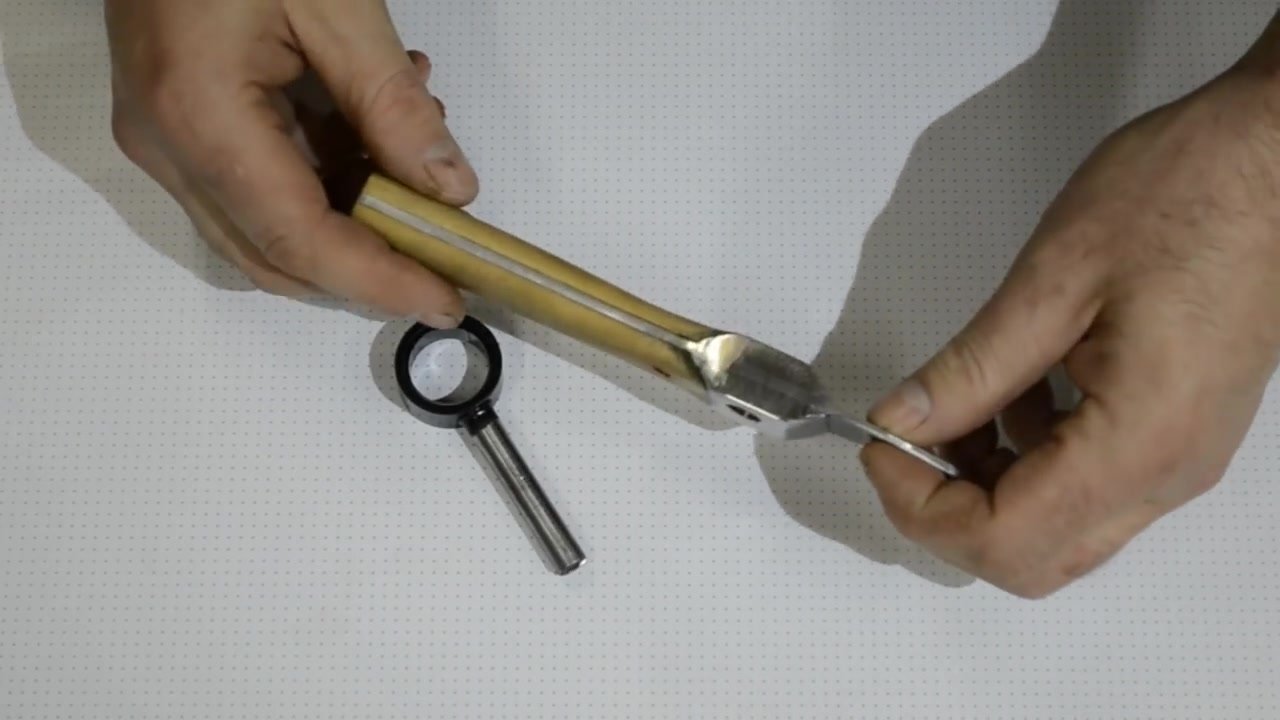

Теперь наш хомутатор готов к использованию, а его длина после окончательной обработки получилась 180 мм.

Самоделки. Хомутатель для проволочных хомутов. Самоделки. Хомутатель для проволочных хомутов.

Сам хомут делаем из стальной проволоки толщиной 2-2,5 мм, сгибая его так, как показано на фото.

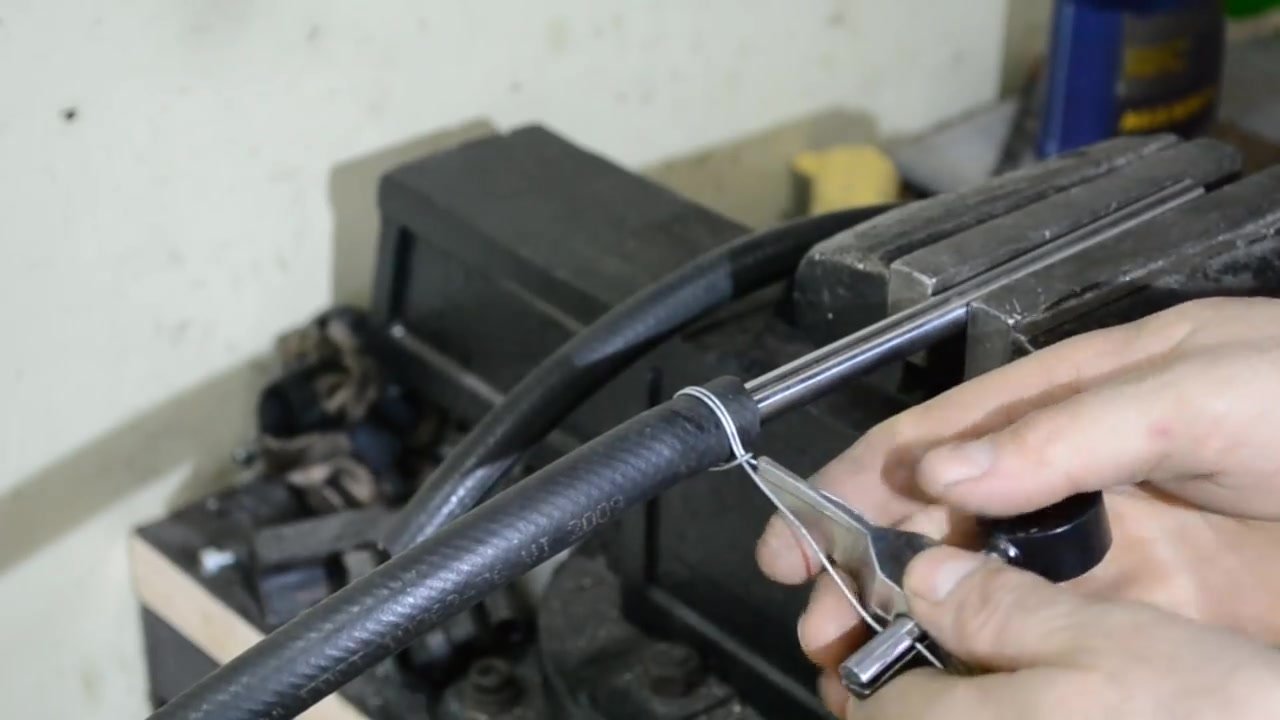

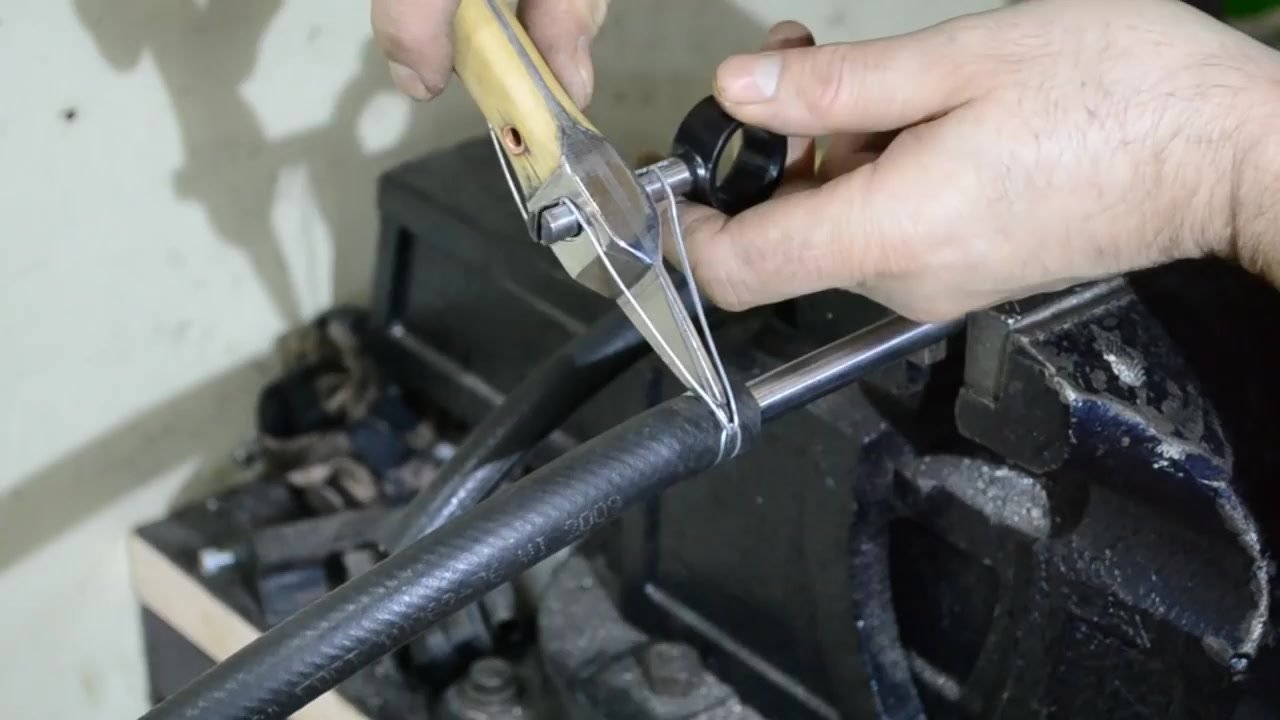

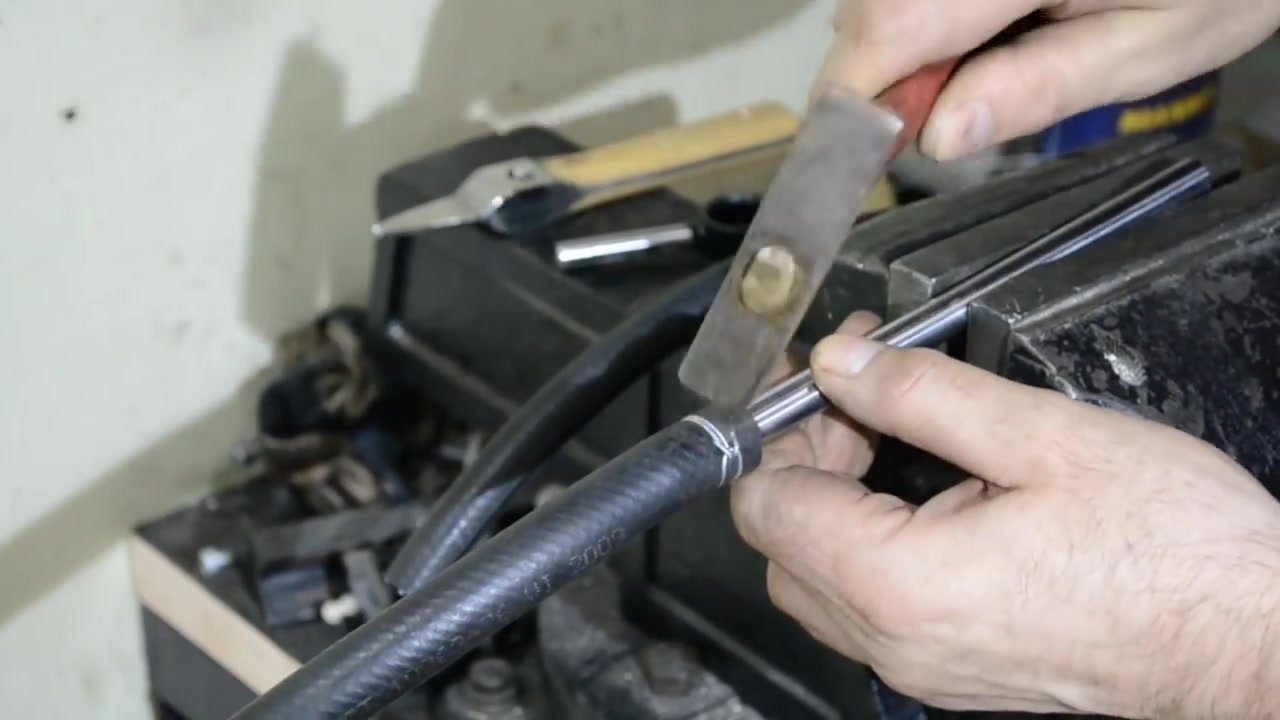

Далее вставляем проволоку в прорезь воротка с обеих сторон и прокручивая вороток стягиваем хомут, после чего отгибаем ручку хомутателя от себя, таким образом, фиксируем хомут.

Самоделки. Хомутатель для проволочных хомутов. Самоделки. Хомутатель для проволочных хомутов. Самоделки. Хомутатель для проволочных хомутов.

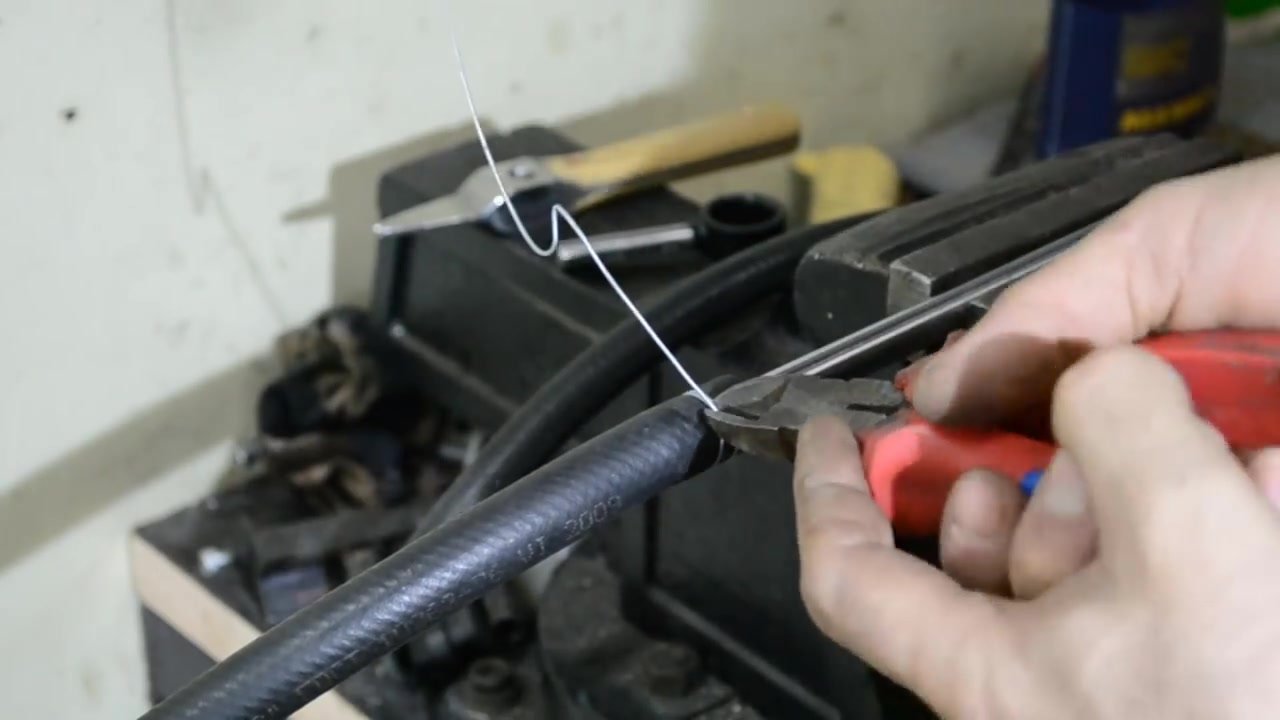

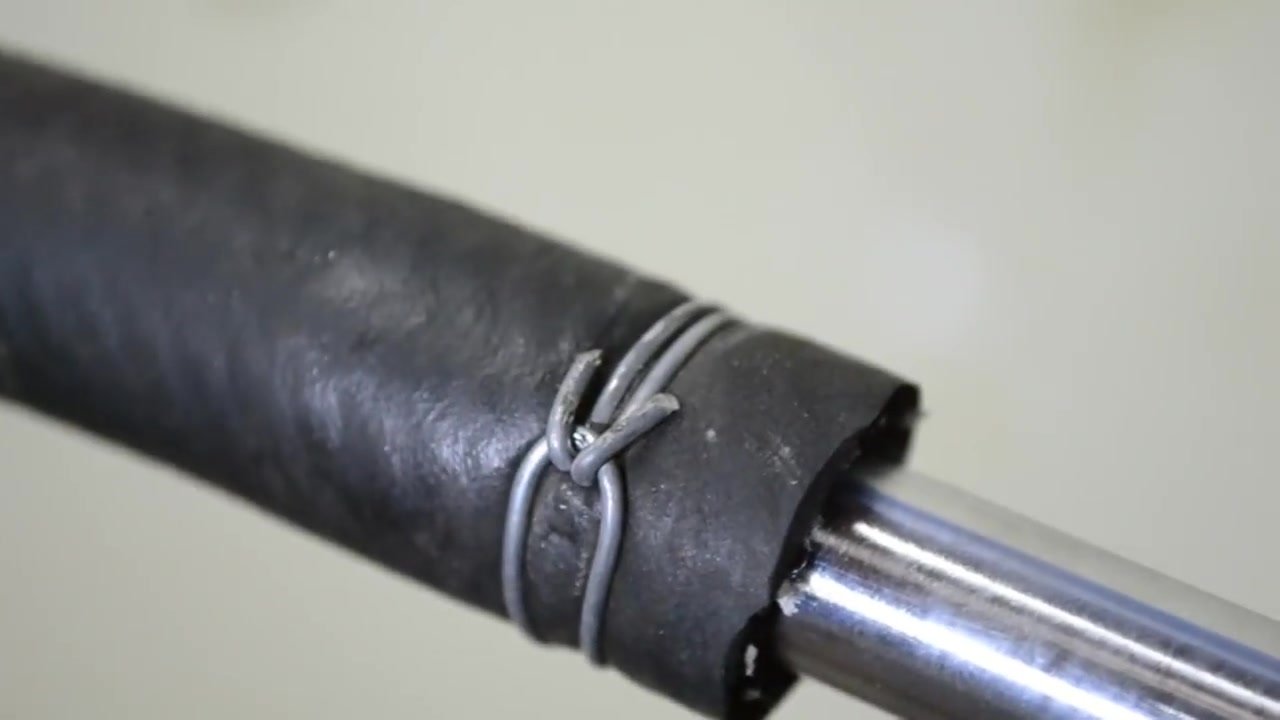

Обкусываем лишнюю проволоку, и загибаем кончики молотком.

Самоделки. Хомутатель для проволочных хомутов. Самоделки. Хомутатель для проволочных хомутов. Самоделки. Хомутатель для проволочных хомутов.
Благодаря такому не хитрому приспособлению можно делать хомуты любого диаметра.Конечно такие хомуты разового использования, зато выходят прочные и долговечные, а их стоимость реально копейки, даже если придётся купить несколько метров нужной проволоки.

Всем удачи, и реализации всех планов.
