Самодельное зарядное устройство для Li ion аккумуляторов шуруповерта

votak131 8 663 1
Самодельное зарядное устройство для Li ion аккумуляторов шуруповерта

Как зарядить, переделанную на Li-Ion батарею шуруповерта. Далеко не все "зарядки" подходят для этого. Для правильного алгоритма заряда Li-Ion аккумуляторов и для увеличения срока их службы штатное зарядное устройство шуруповерта необходимо доработать.
Как с помощью недорогой платы #CCCV на XL4015E1 или на LM296, можно превратить любой блок питания в зарядное устройство для Li-Ion батареи шуруповерта.

Самодельное зарядное устройство для Li ion аккумуляторов шуруповерта
Рассмотрена переделка адаптера с 12 вольт на 16,8 вольт - этим способом можно из адаптера получить регулируемый от 5 до 24 вольт недорогой бюджетный блок питания.

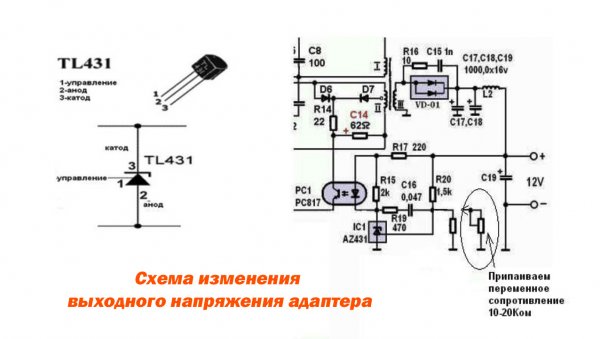

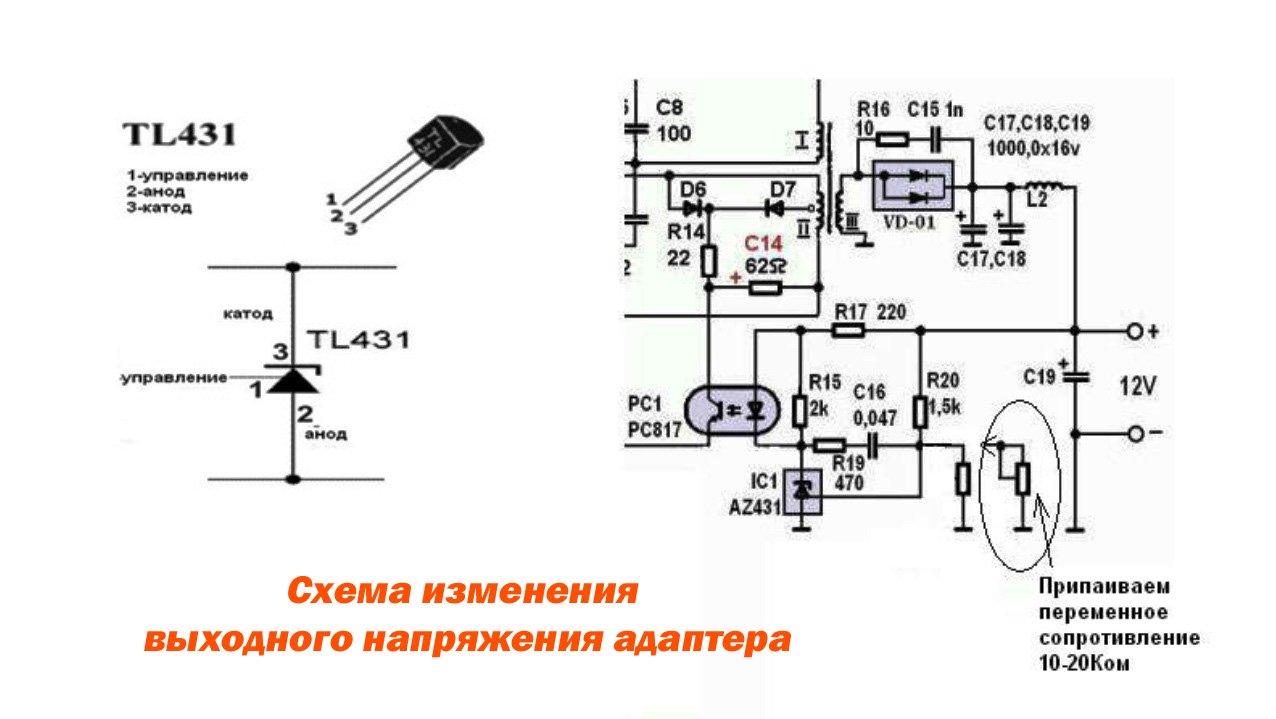

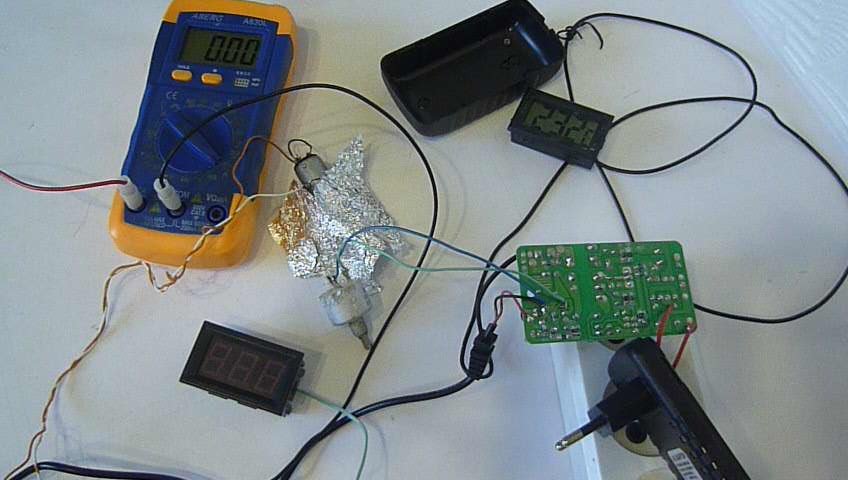

На схеме всего лишь нужно припаять переменный резистор и в результате получил нужное напряжение.

Самодельное зарядное устройство для Li ion аккумуляторов шуруповерта

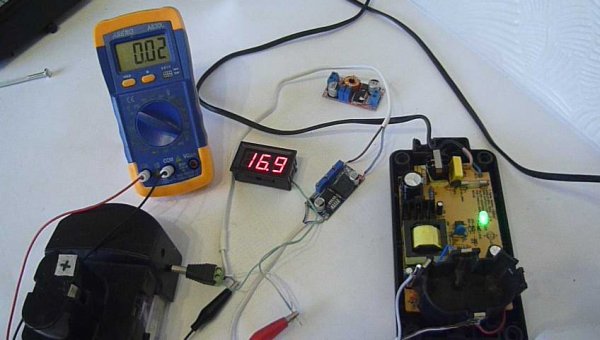

Далее подключаем плату стабилизации напряжения и ограничения тока. На примере адаптера или штатной зарядки шуруповерта делаем зарядное устройство для Li-Ion батареи шуруповерта.

Самодельное зарядное устройство для Li ion аккумуляторов шуруповерта Самодельное зарядное устройство для Li ion аккумуляторов шуруповерта
Подробнее можно посмотреть в видео

[media=https://youtu.be/k5hW5_UqMU4]
