Он у меня был простой конструкции и не выдержал перестановки. Я его планирую модернизировать, но подсветка мне нужна уже сейчас.
Решил сделать новую, тем более комплектующие все есть в наличии.

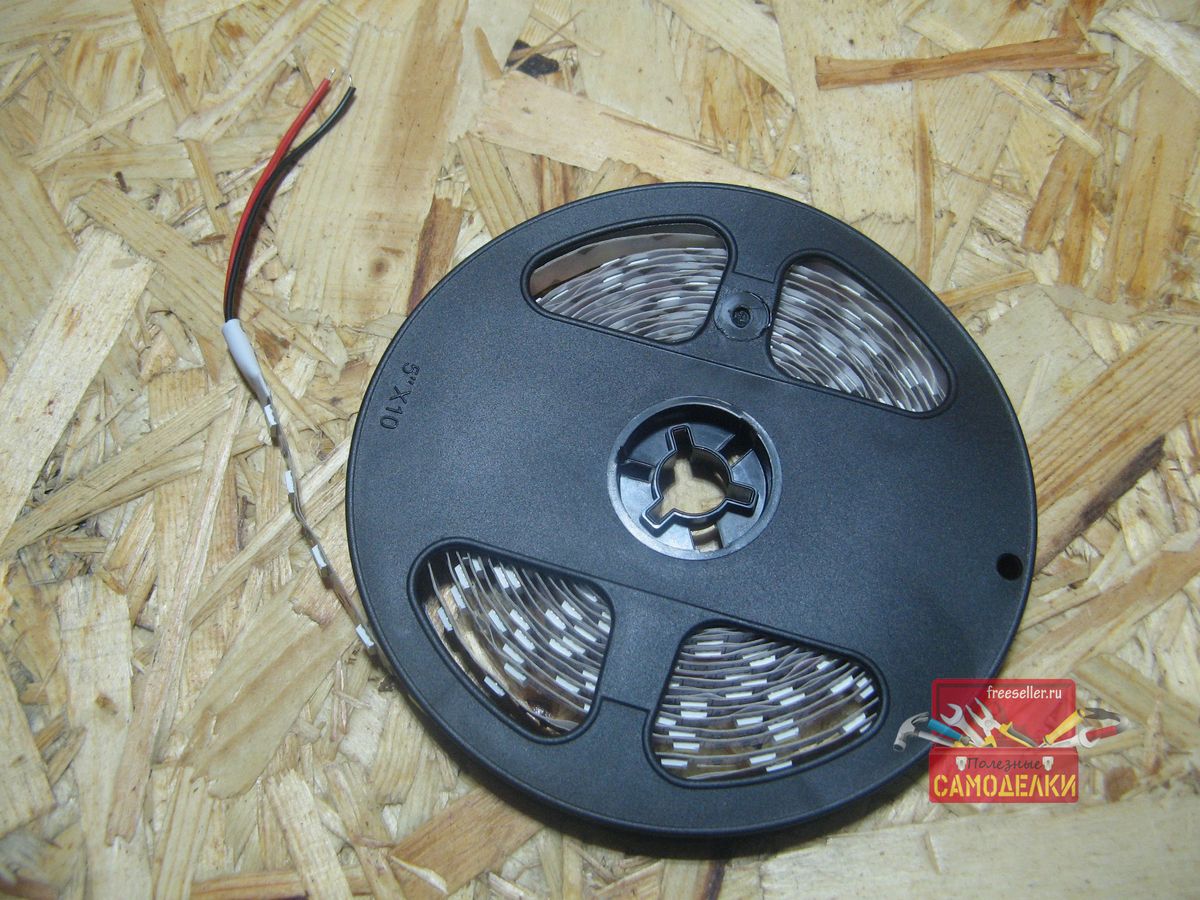

В Китае заказал 5 метров светодиодной ленты, на светодиодах формата 5050.
Света они излучают достаточно. Питается лента от 12 вольт. Ленту нарежу отрезками по 150 мм.
Изготовление

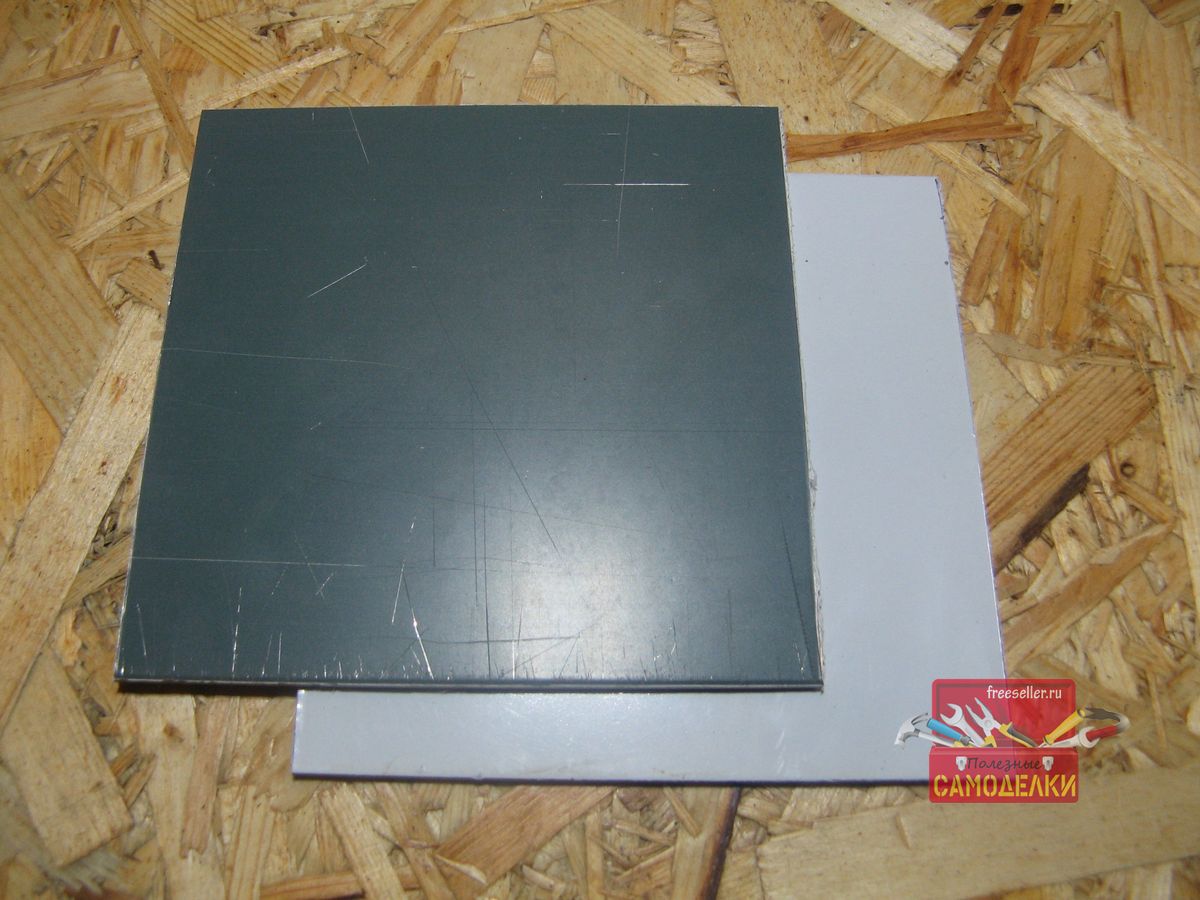

Наклеивать отрезки ленты я буду на композитный пластик. Нужно два отрезка 150*150 мм. Пластик состоит из пластин алюминия, между которыми зажат пластик.

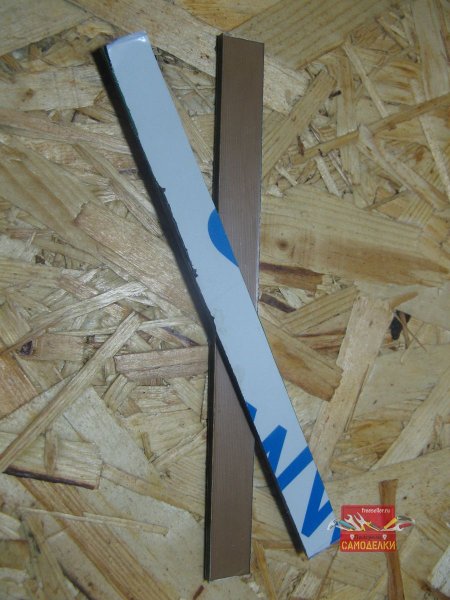

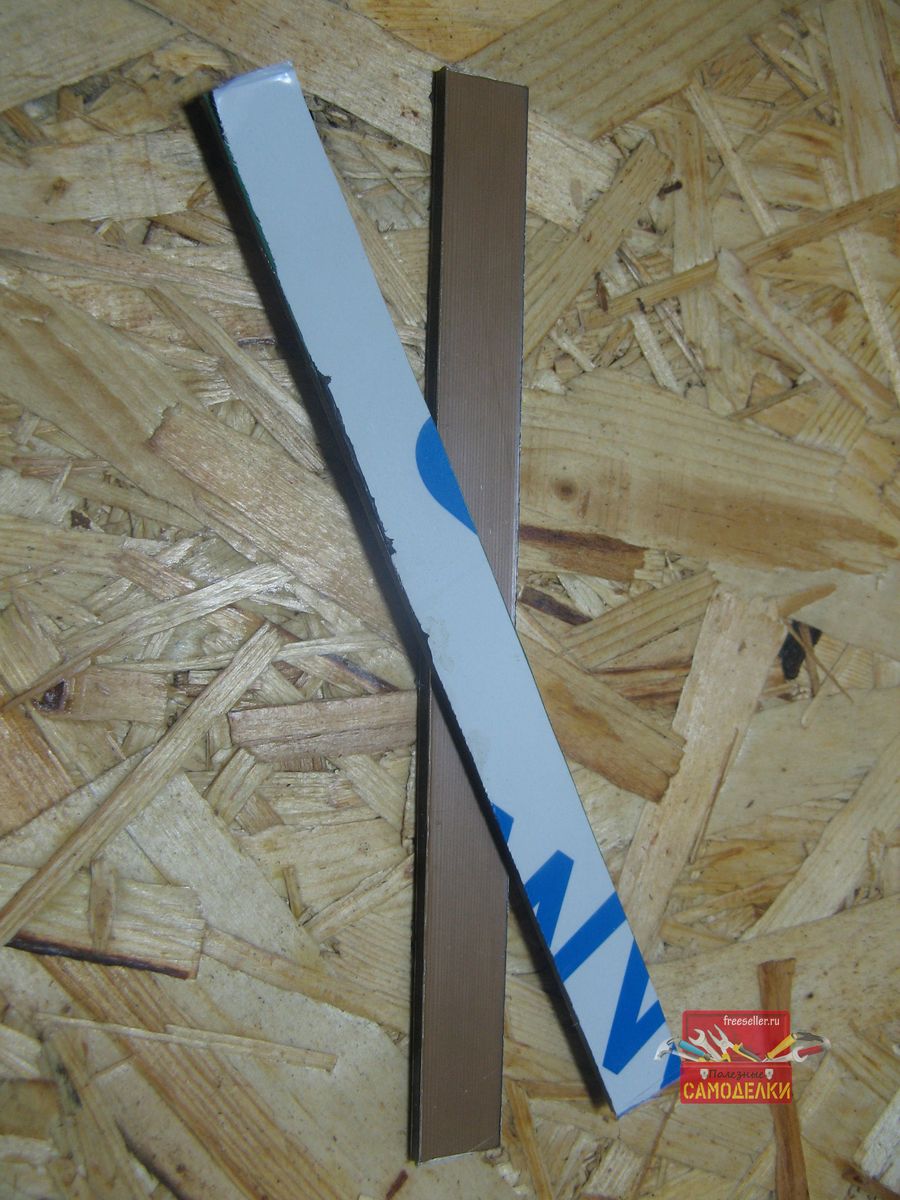

Так же нужны две полоски материала. У меня опять же композитный пластик. Полоски выполняют роль стоек.

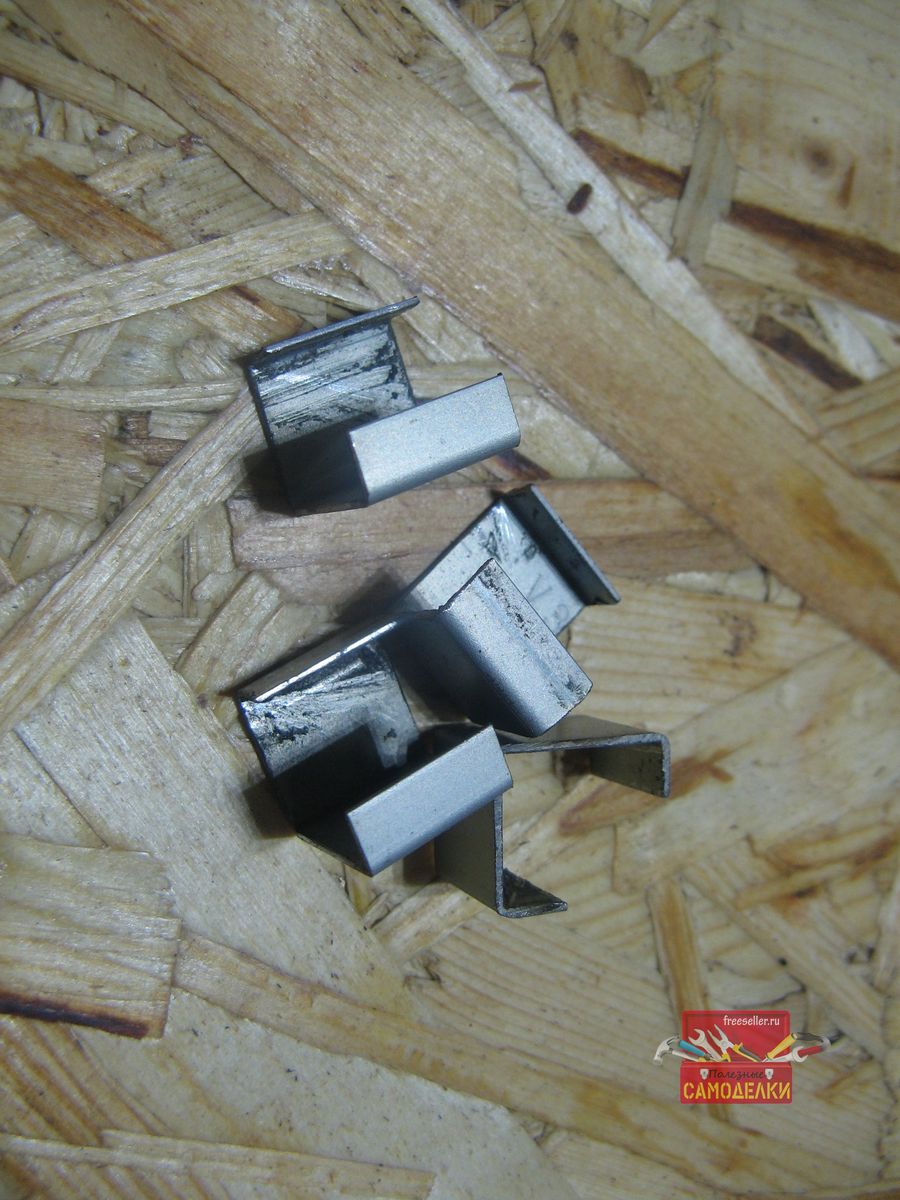

Стойки к пластинам будут крепиться при помощи уголков. Напилил которых из длинного уголка старого принтера.

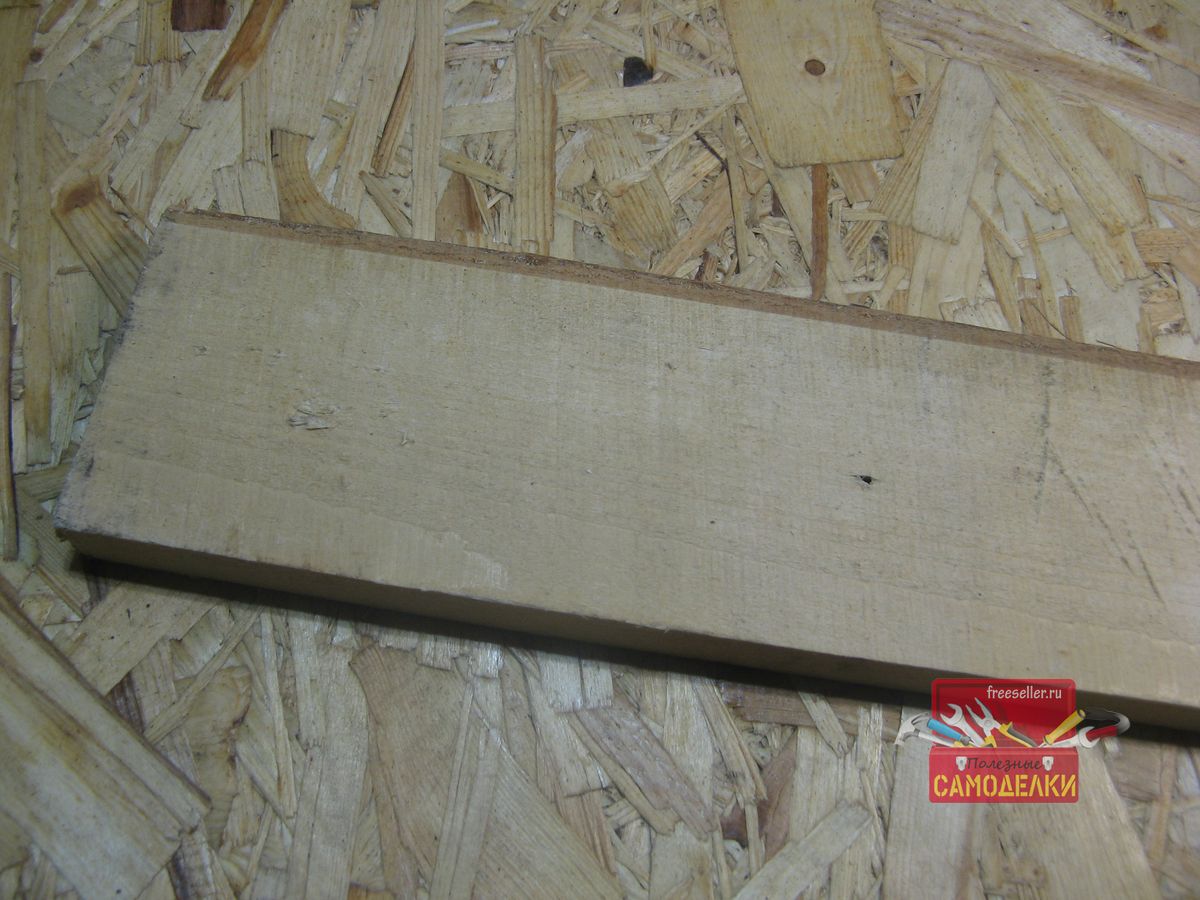

Для поддержки отражателей нужен отрезок доски. Доску я взял из старой паллеты.

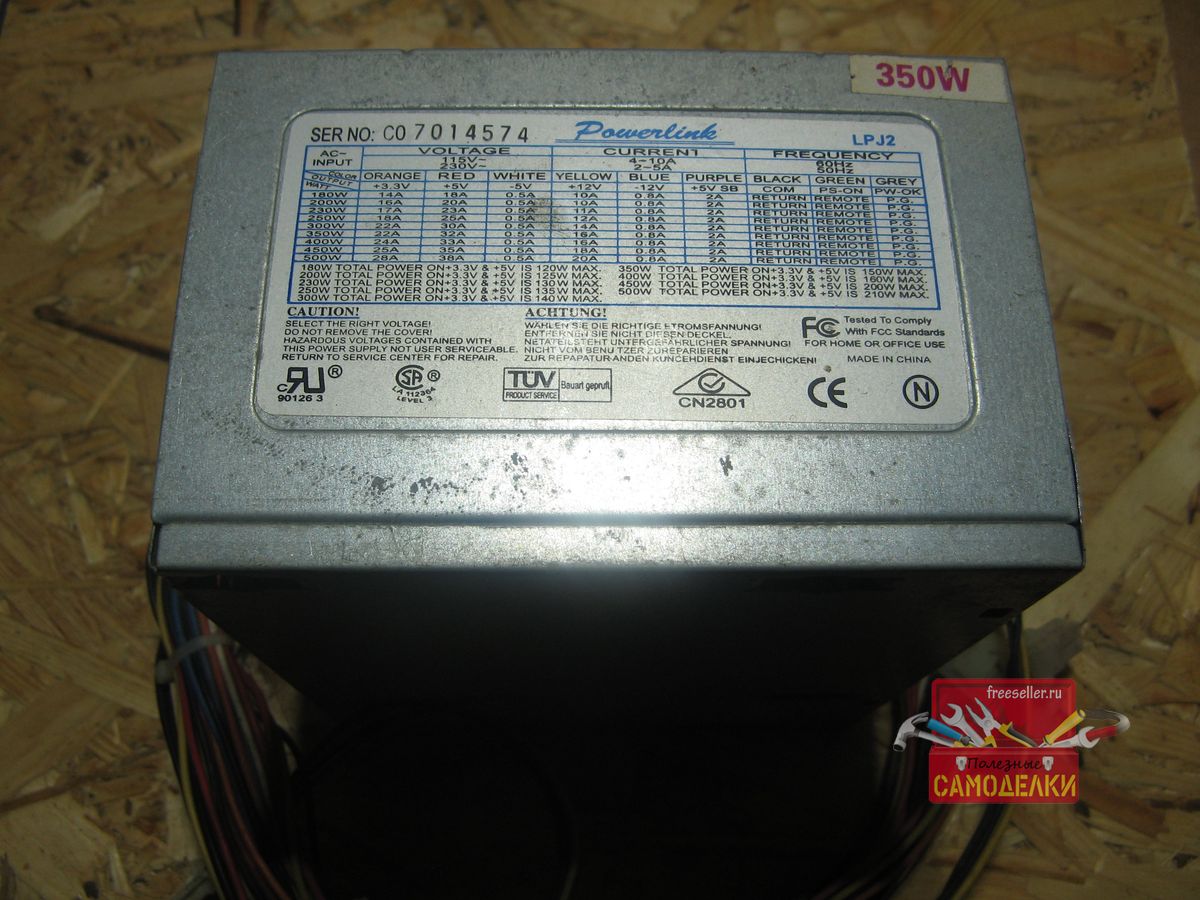

Питать светодиодные ленты, я буду от блока питания компьютера.

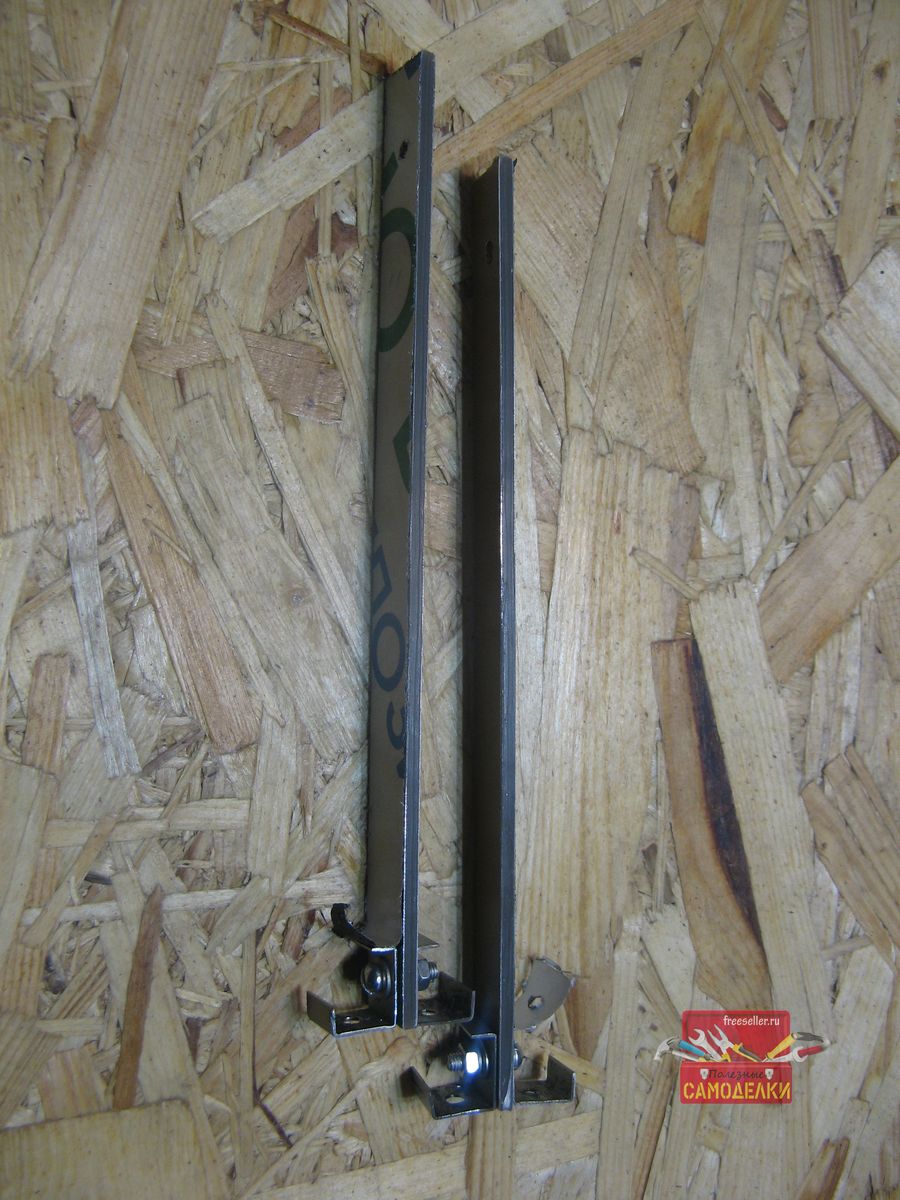

К стойкам прикручиваю уголки, предварительно конечно все отверстия просверлив.

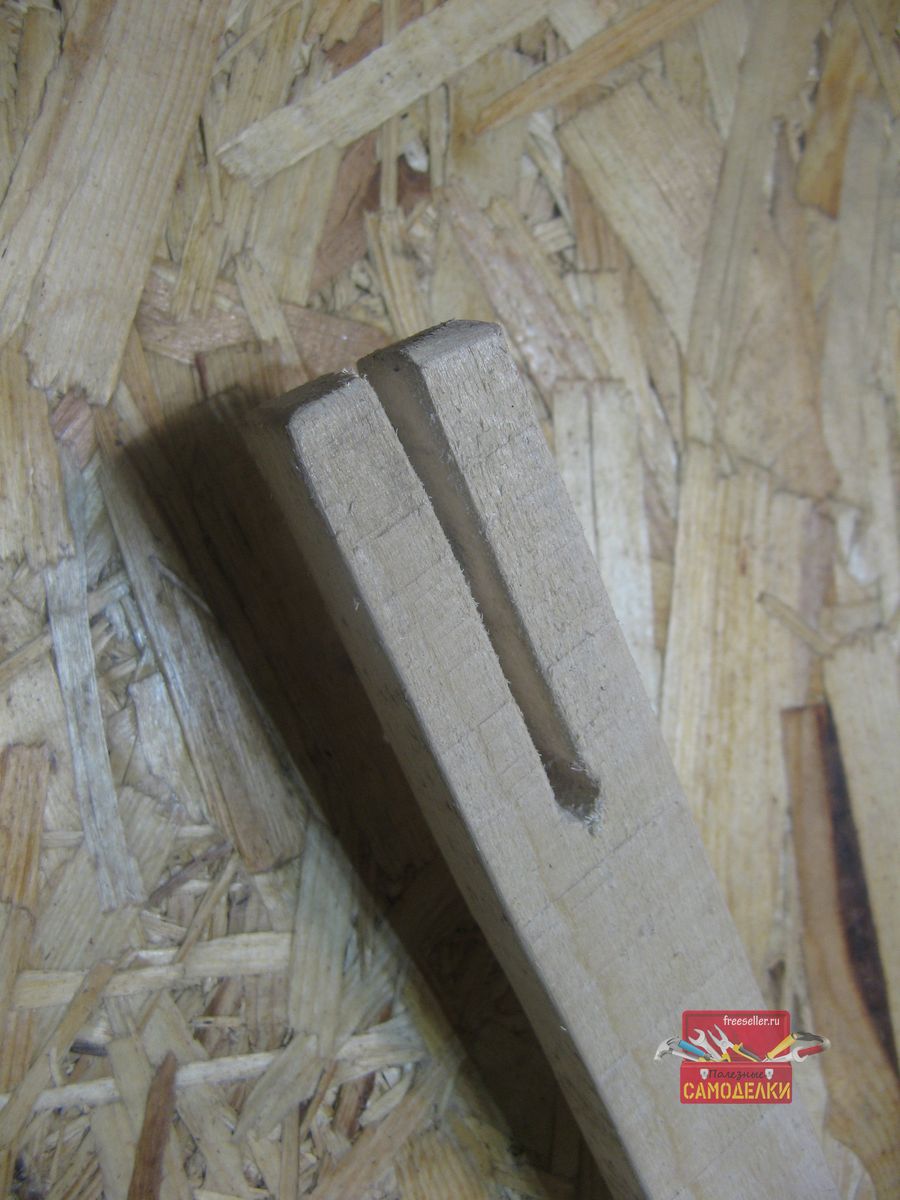

Из доски я выпилил рейку. В рейке пропилил прорезь.

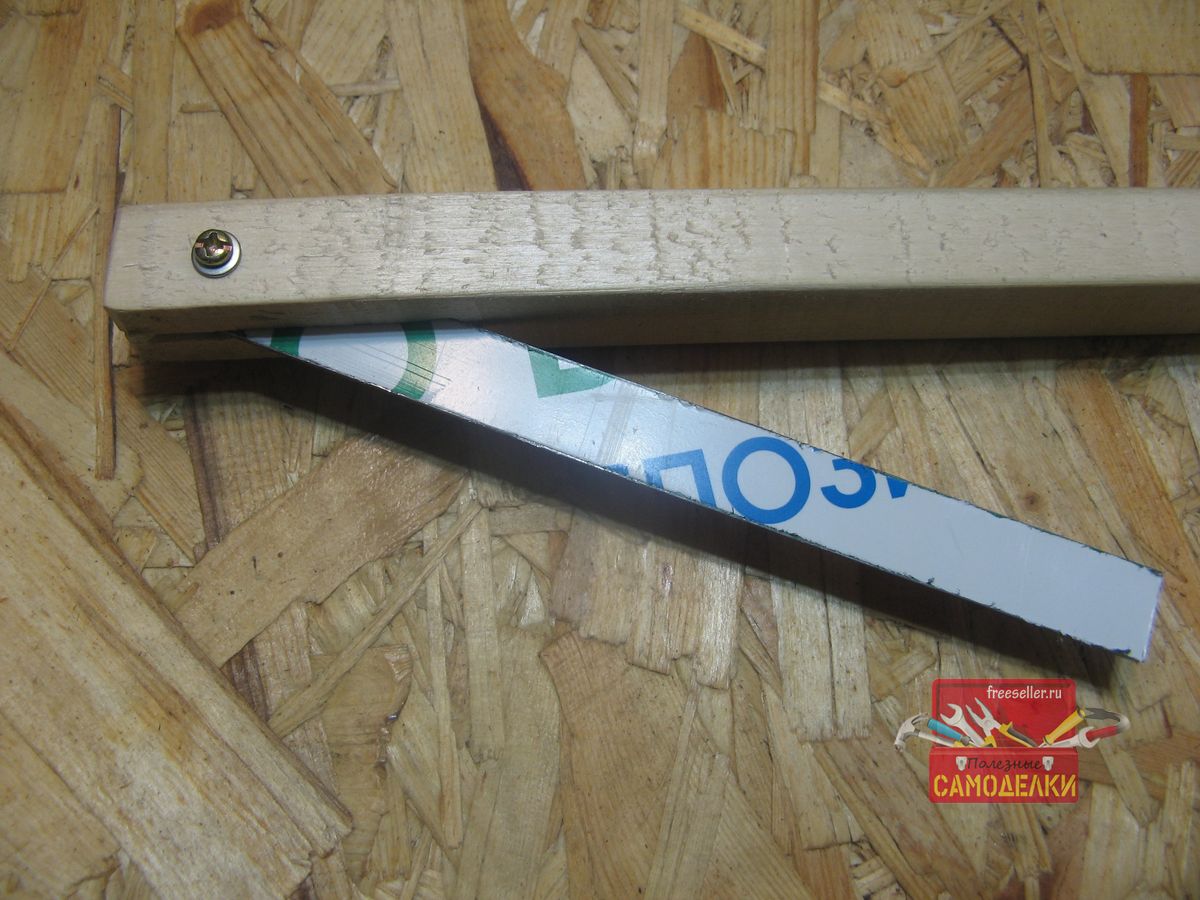

В прорезь установлю стойку и сверлю сквозное отверстие. Угол получился достаточный, для складывания конструкции. Это нужно для компактности.

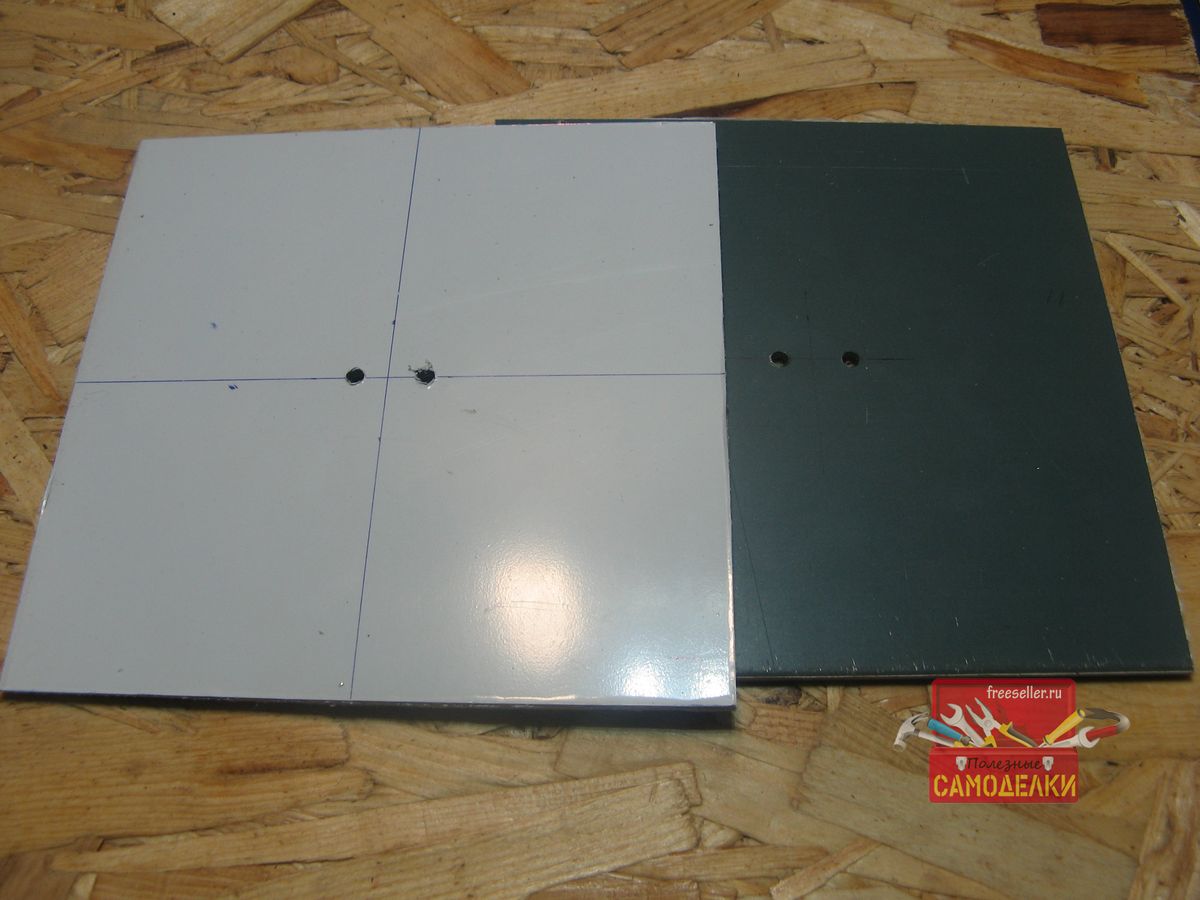

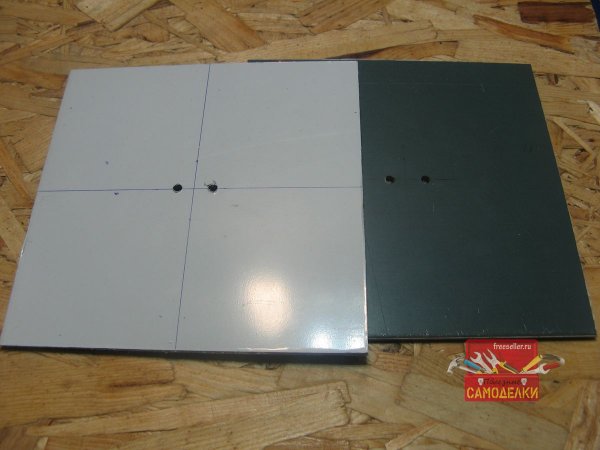

Два отрезка пластика выполняют роль такого себе отражателя. Размечаю отверстия под стойки и сверлю отверстия.

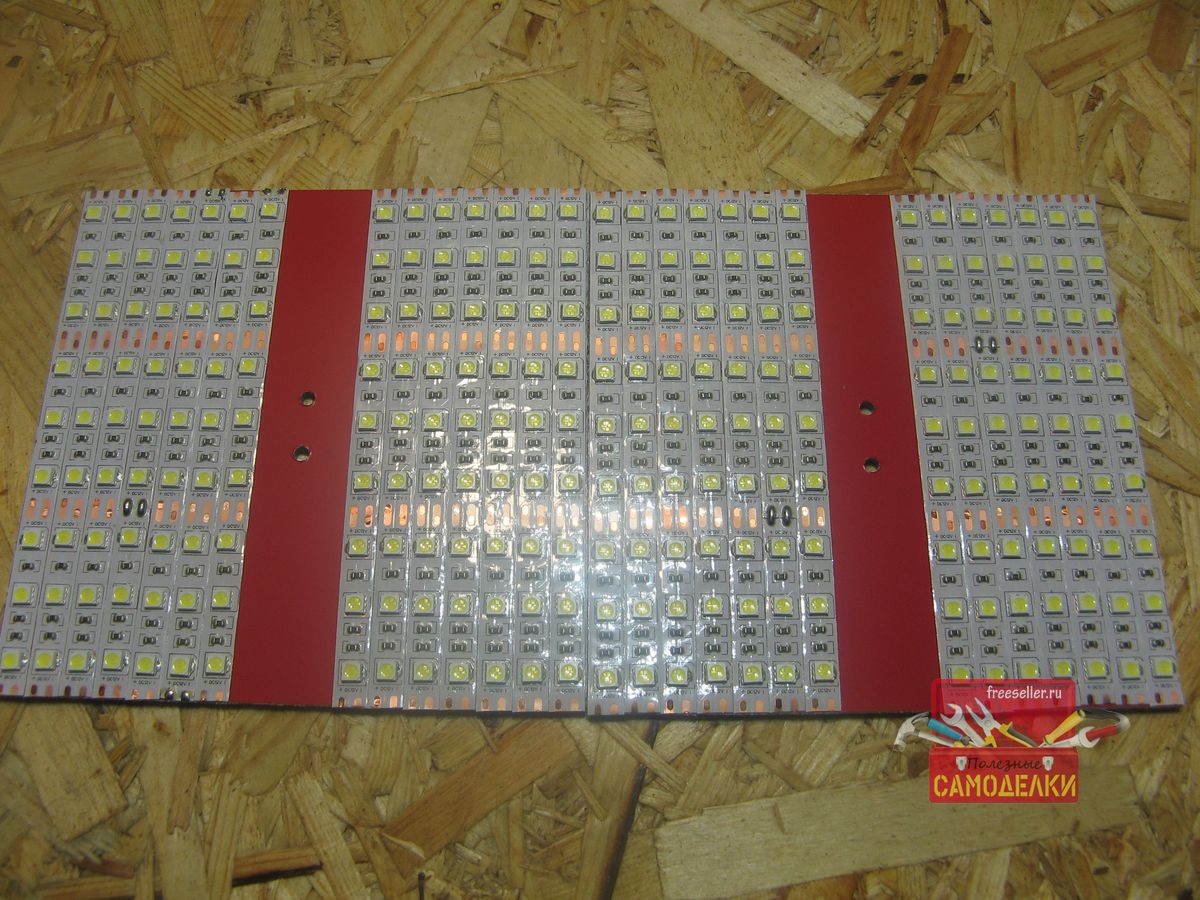

Ленту нарезаю и клею на отражатели.

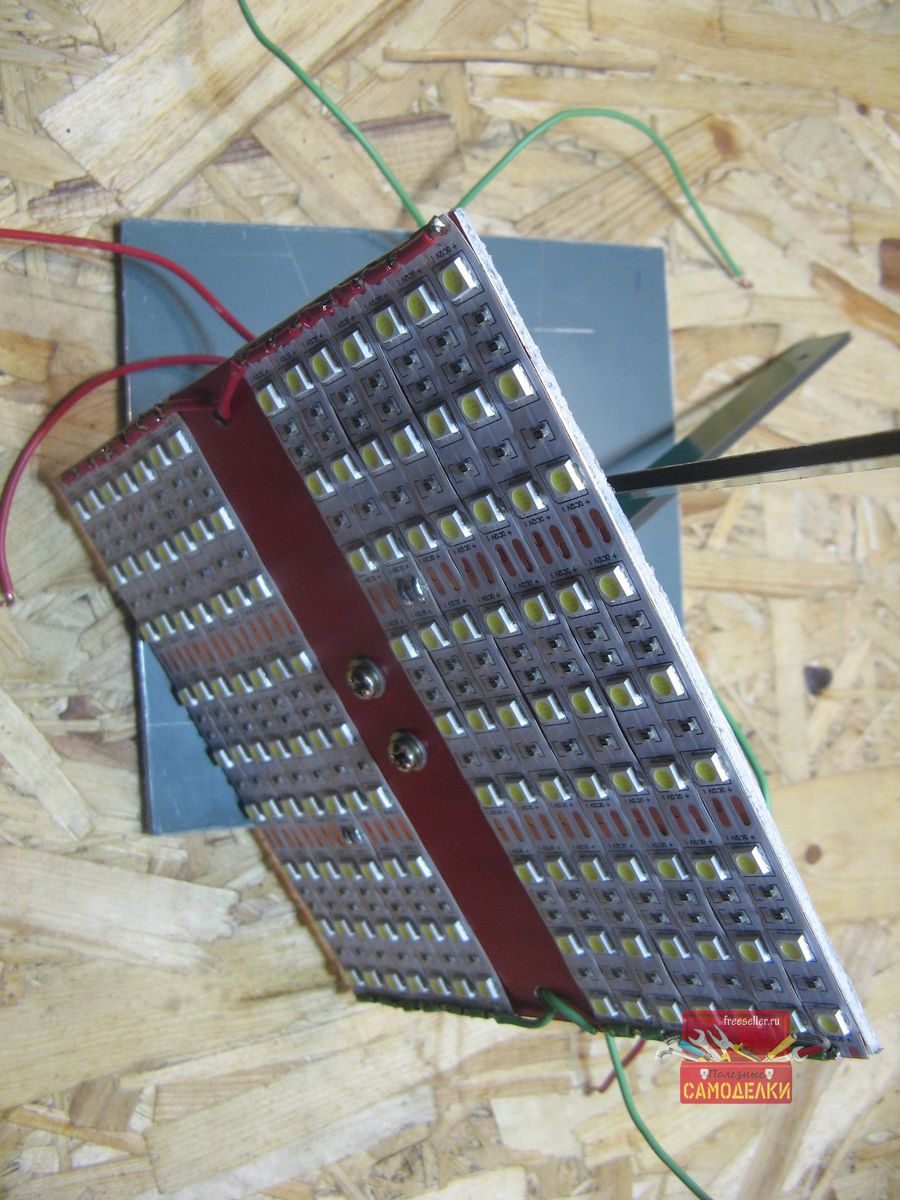

Стойки прикручиваю и отрезки соединяю параллельно.

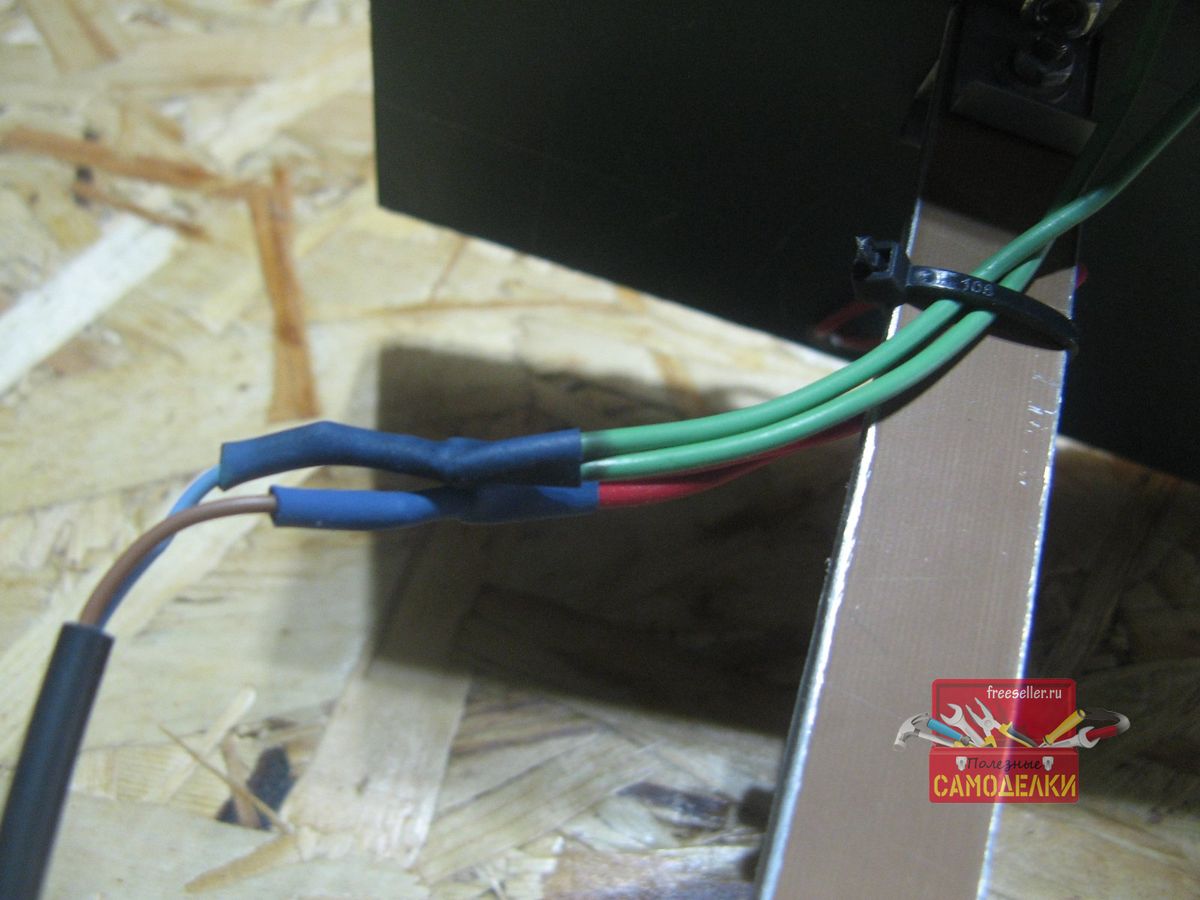

Провода отражателя соединяю параллельно. Места соединения изолирую термоусадкой.

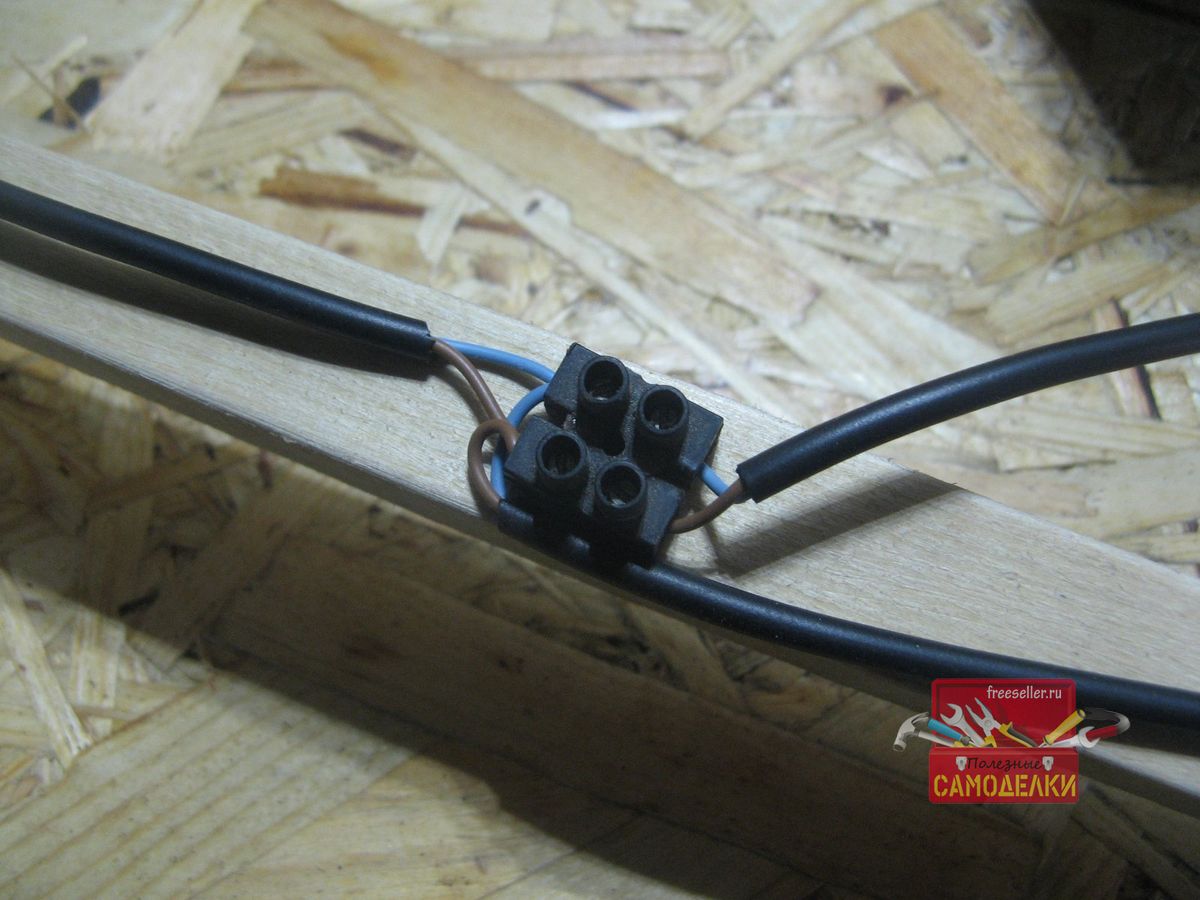

Так же провода с каждого отражателя соединяю на колодке параллельно.
К колодке будет подводиться питание с блока питания.

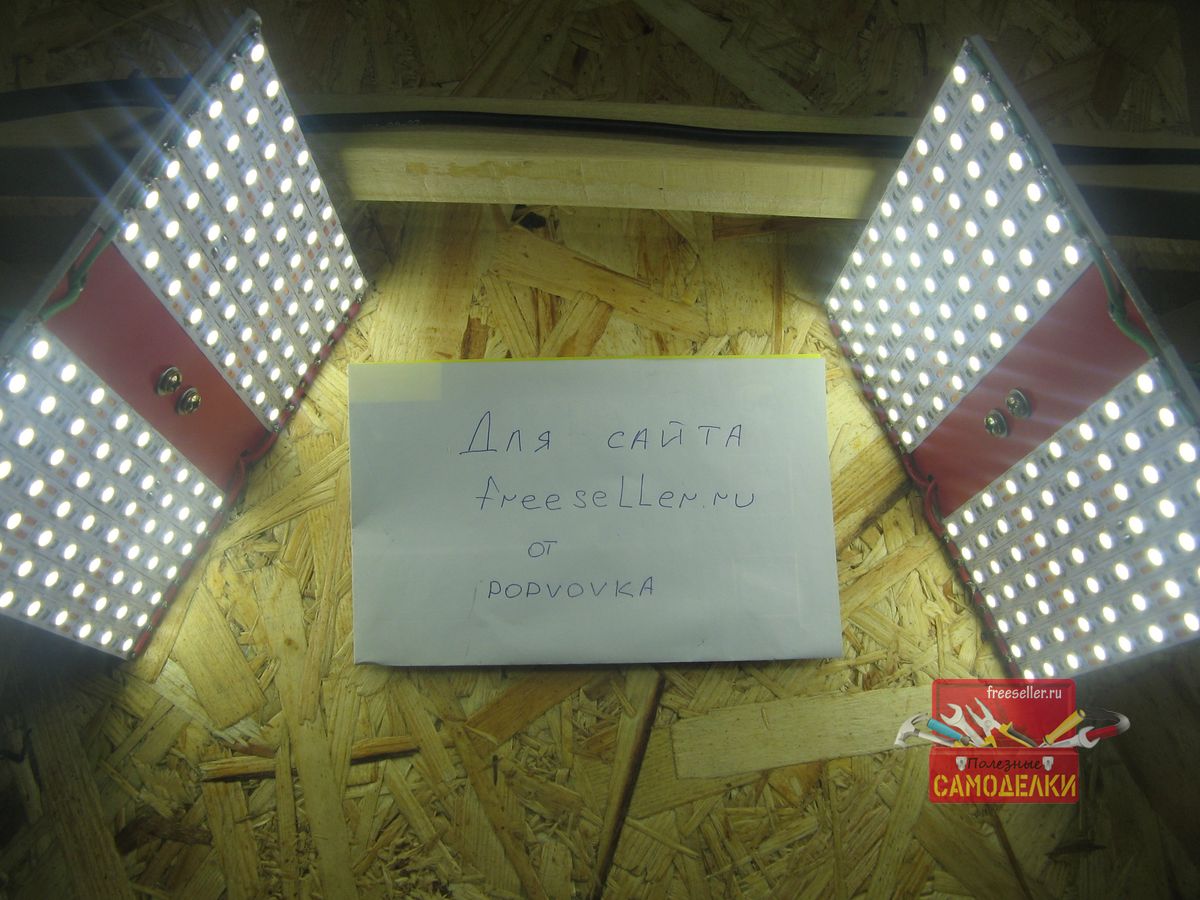

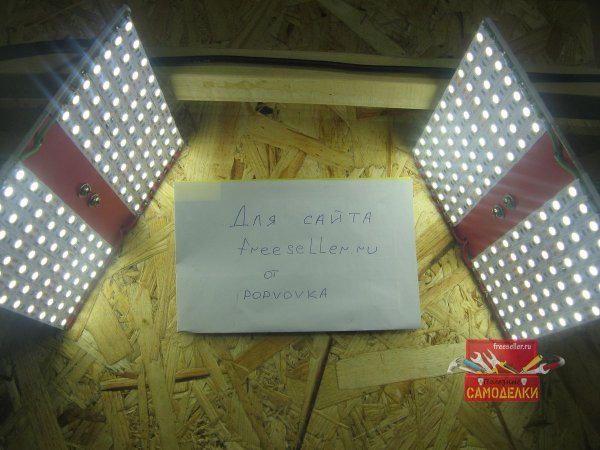

Такая вот подсветка у меня получилась. Света достаточно. Можно применять конструкция не только для видео.
Видео инструкция
Как всегда смотрите видео по сборке:
