Аквариумный компрессор из пластиковой бутылки

GoPed 3 102

 Самодельный аквариумный компрессор

Делаем самодельный аквариумный компрессор из пластиковой бутылки и прочего хлама.
Те, кто имеет дома, аквариум с рыбками знает, что воду в аквариуме необходимо постоянно насыщать кислородом.
Для решения этой задачи существует огромное количество мини-компрессоров которых полно в продаже, да и стоят они не так и дорого.
Конечно, многие скажут - зачем его тогда делать самому, и будут по-своему правы.

Аквариумный компрессор своими руками
 Я же предлагаю сделать такой компрессор всем тем, кто просто любит всё делать своими руками

Материалы


  • Пластиковые бутылки с крышками разных размеров;
  • Воздушный шар;
  • Упаковочная резинка;
  • Шприц 10 мл;
  • Канцелярская скрепка;
  • Электродвигатель 9 В;
  • Кнопка включения выключения;
  • Провода;
  • Пластиковые хомуты;
  • Блок питания 9 В;
  • Разъём под штекер блока питания;
  • Основание конструкции (кусок ламината или плитки 10 см х 15 см);
  • Капельница.

Инструмент


  • Канцелярский нож;
  • Ножовка по металлу;
  • Дрель либо шуруповёрт;
  • Набор свёрл;
  • Плоскогубцы, круглогубцы;
  • Клеевой пистолет со стержнями (горячий клей);
  • Паяльник с припоем;
  • Термоусадочная трубка;
  • Ножницы.

Изготовление


Делаем насос


Для изготовления насоса нам понадобится пластиковая бутылка 0,5 л из под сока.

Изготовление аквариумного компрессора

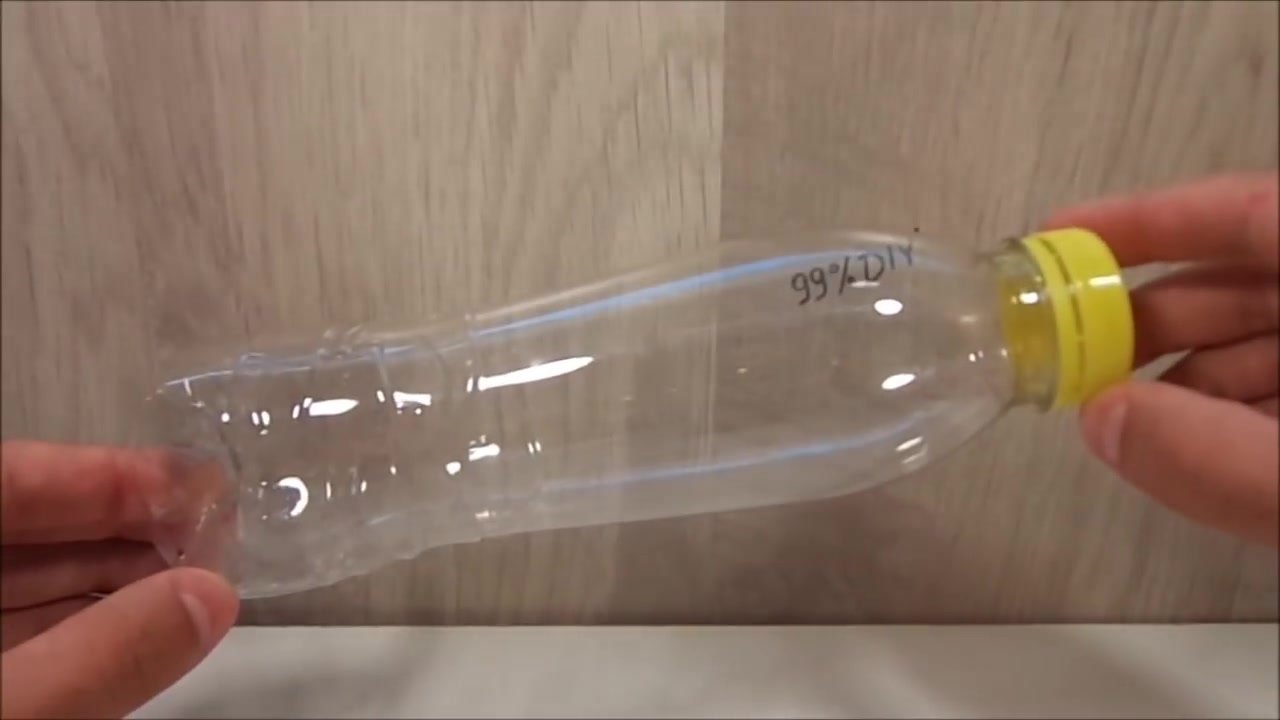

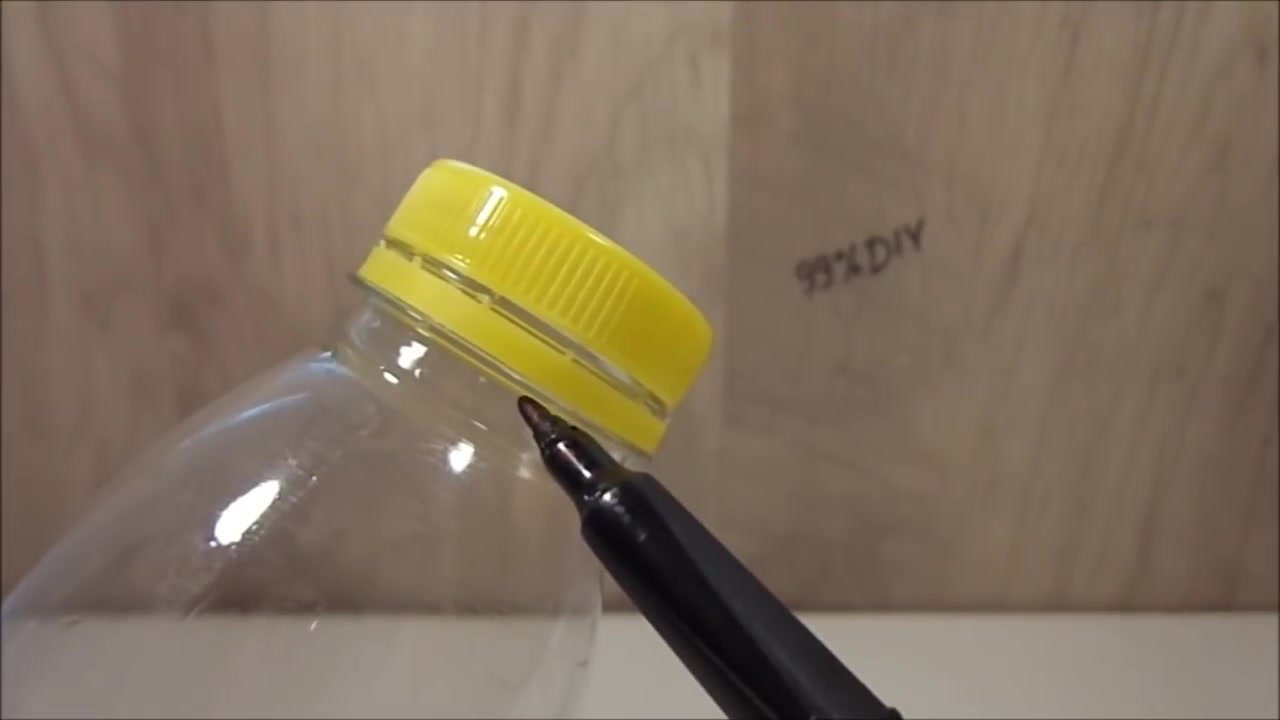

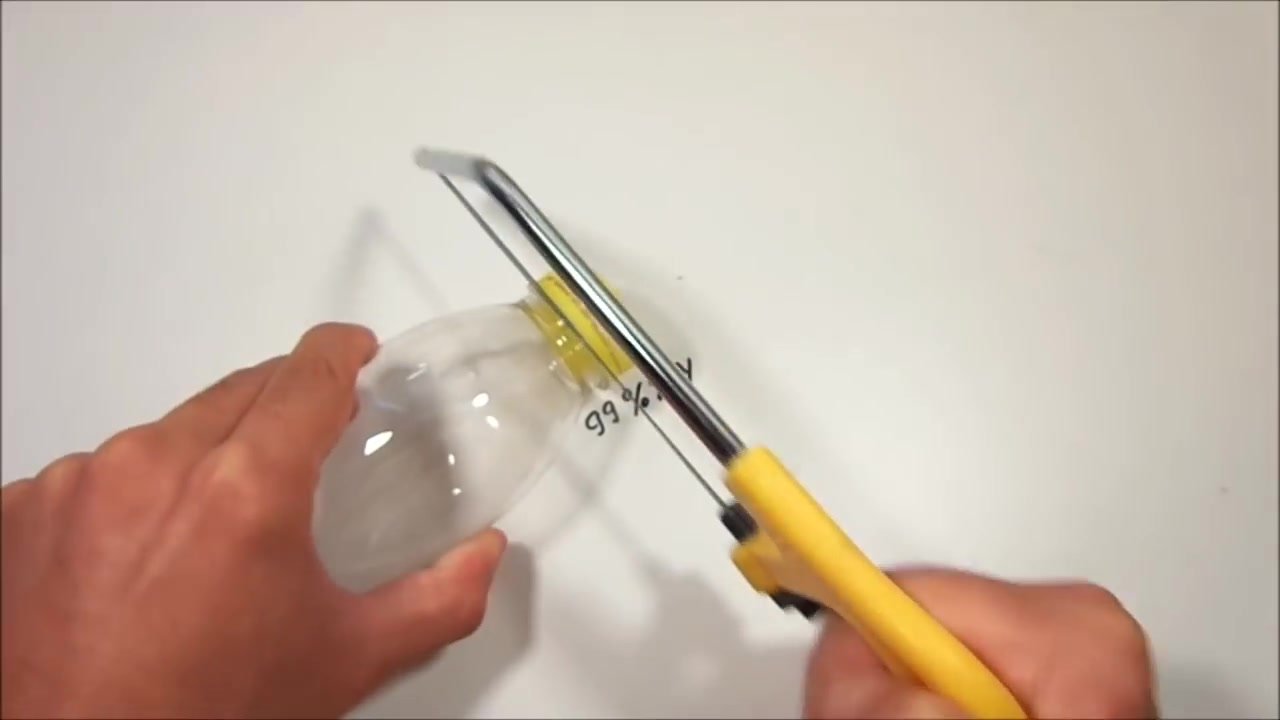

Берём бутылку и отрезаем горлышко по намеченной линии с помощью ножовки по металлу.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора
Заусенцы которые образовались после отпиливания, аккуратно зачищаем канцелярским ножом, для того чтобы заусенцы не пробили мембрану.

Изготовление аквариумного компрессора

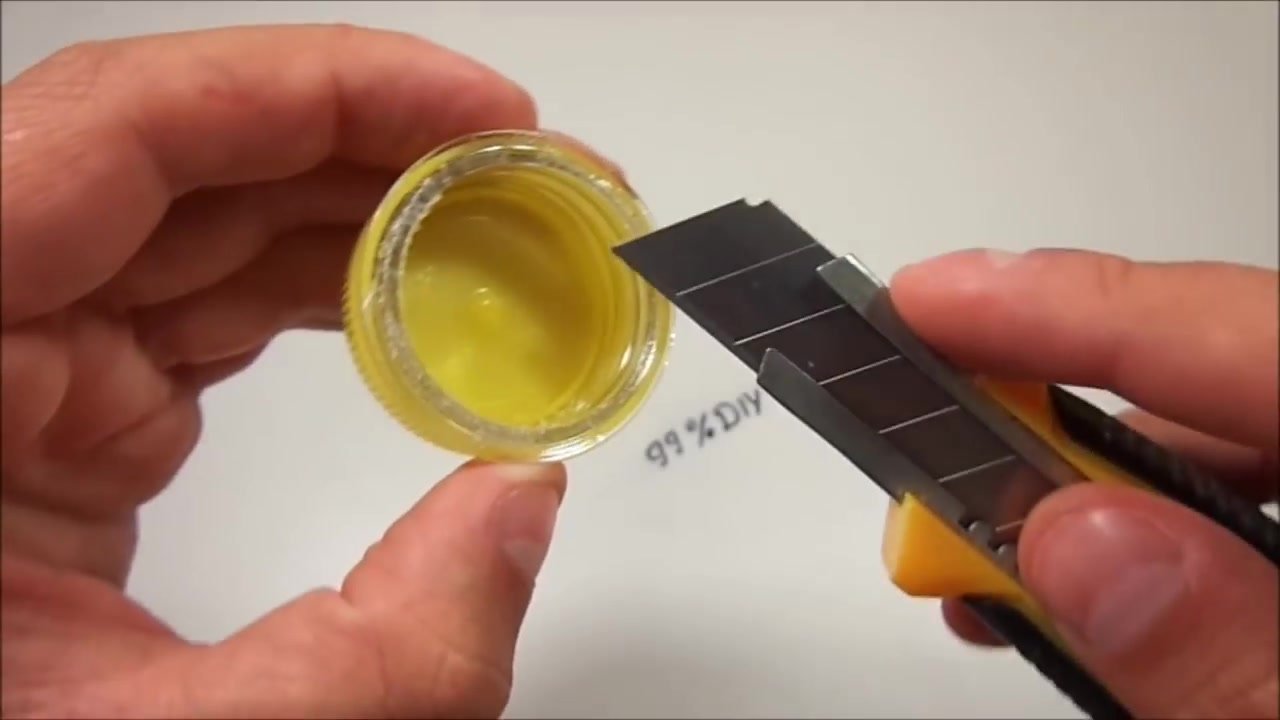

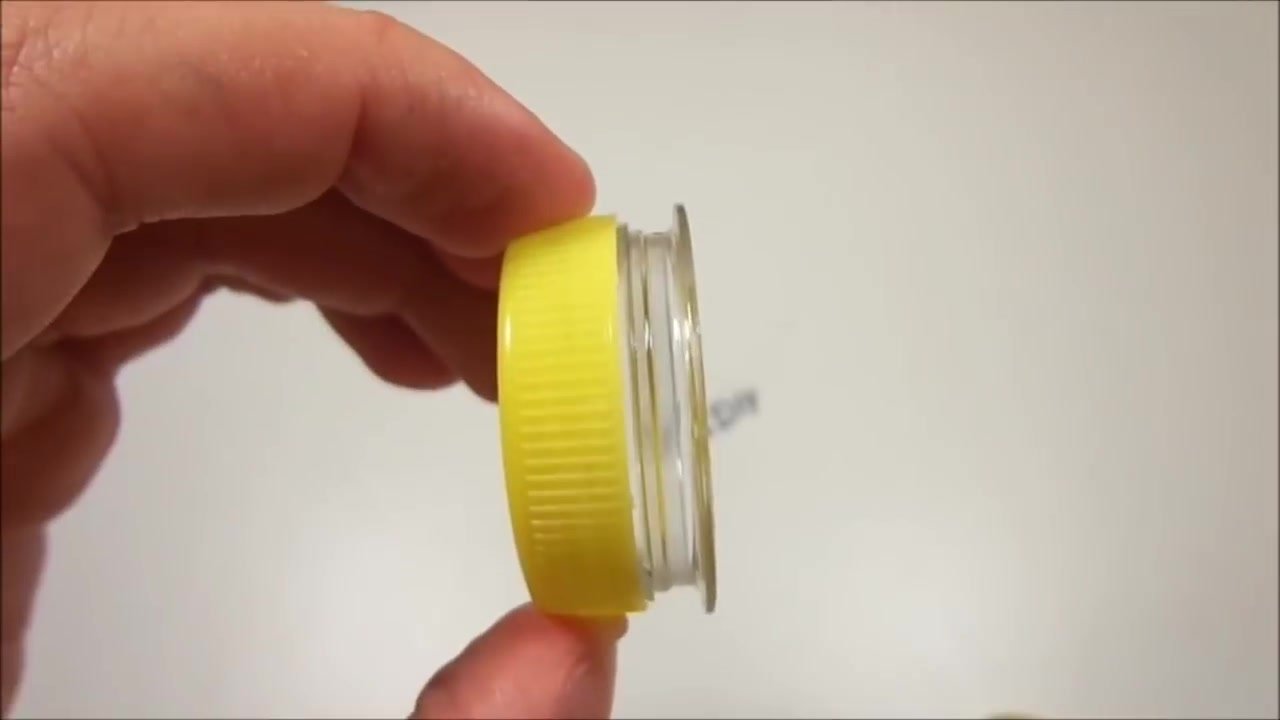

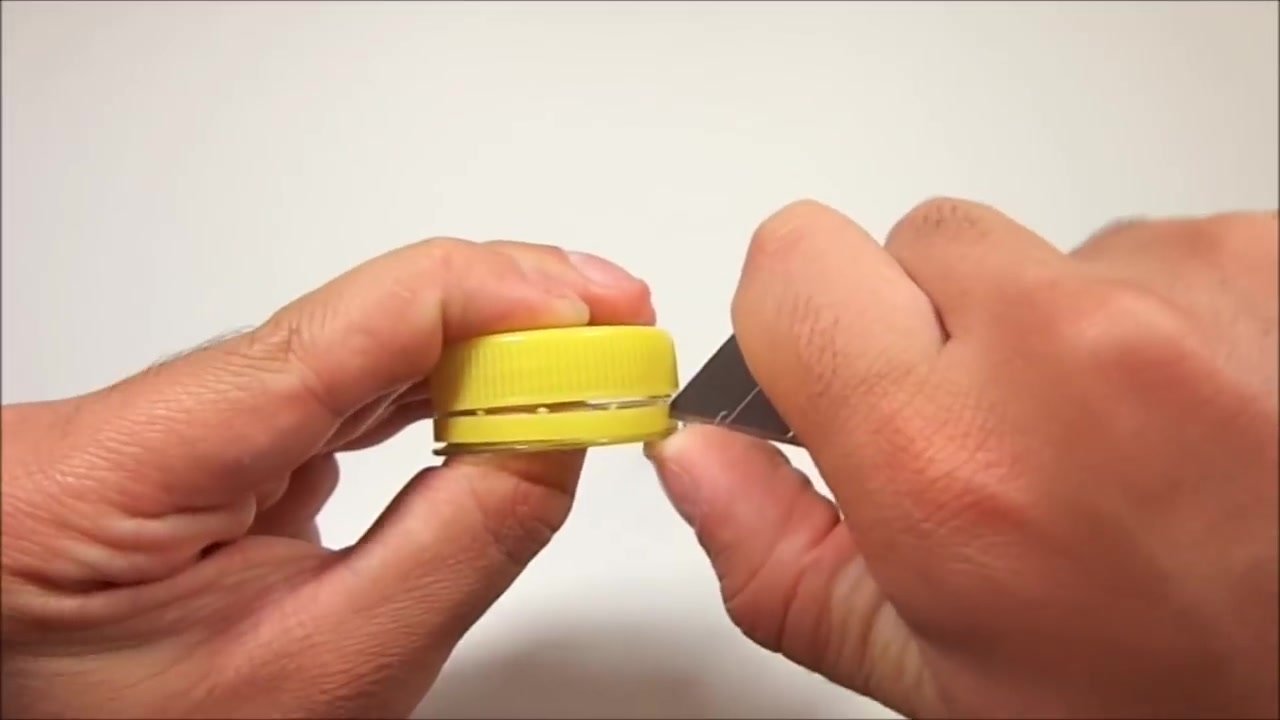

Колечко что под самой крышкой срезаем ножом, чтобы оно нам не мешало.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора

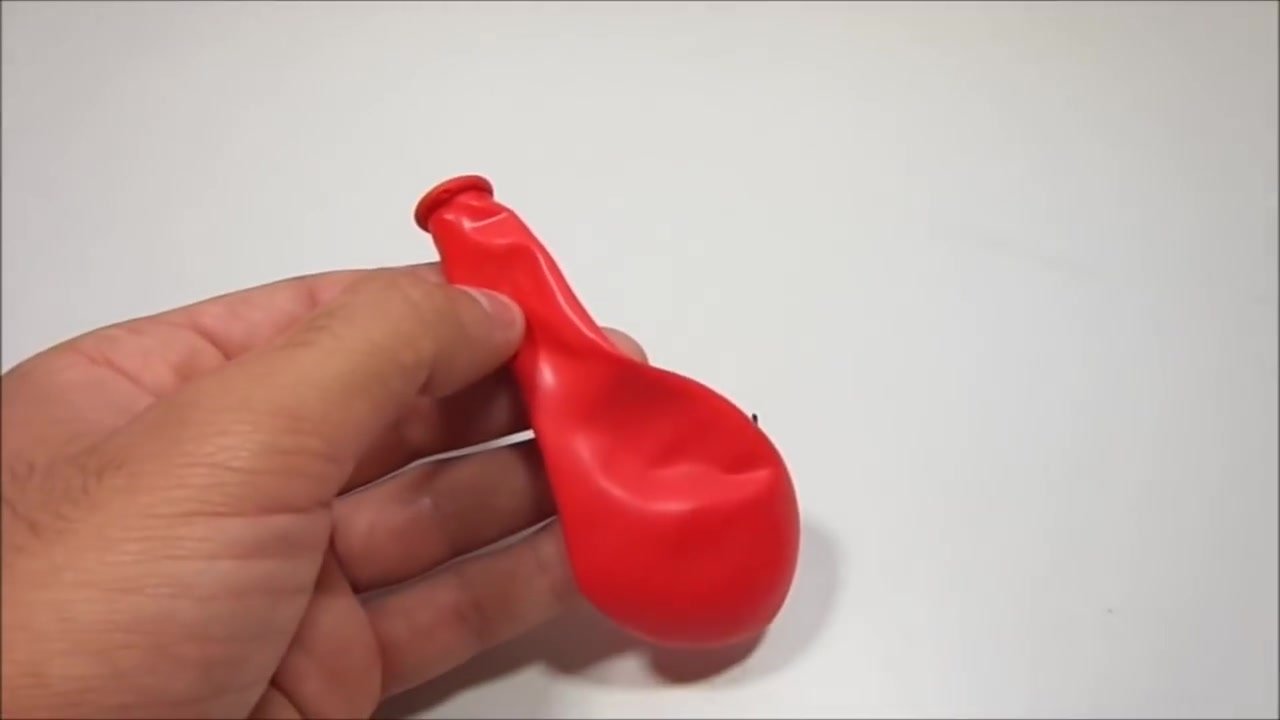

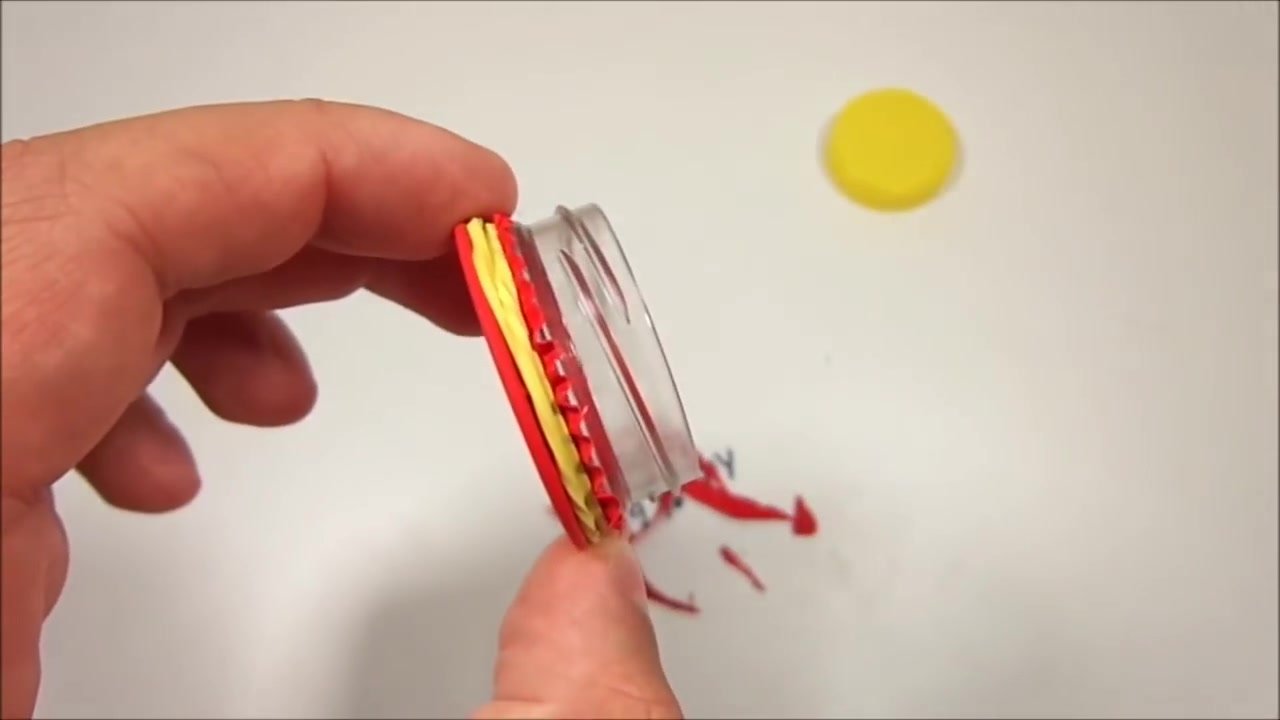

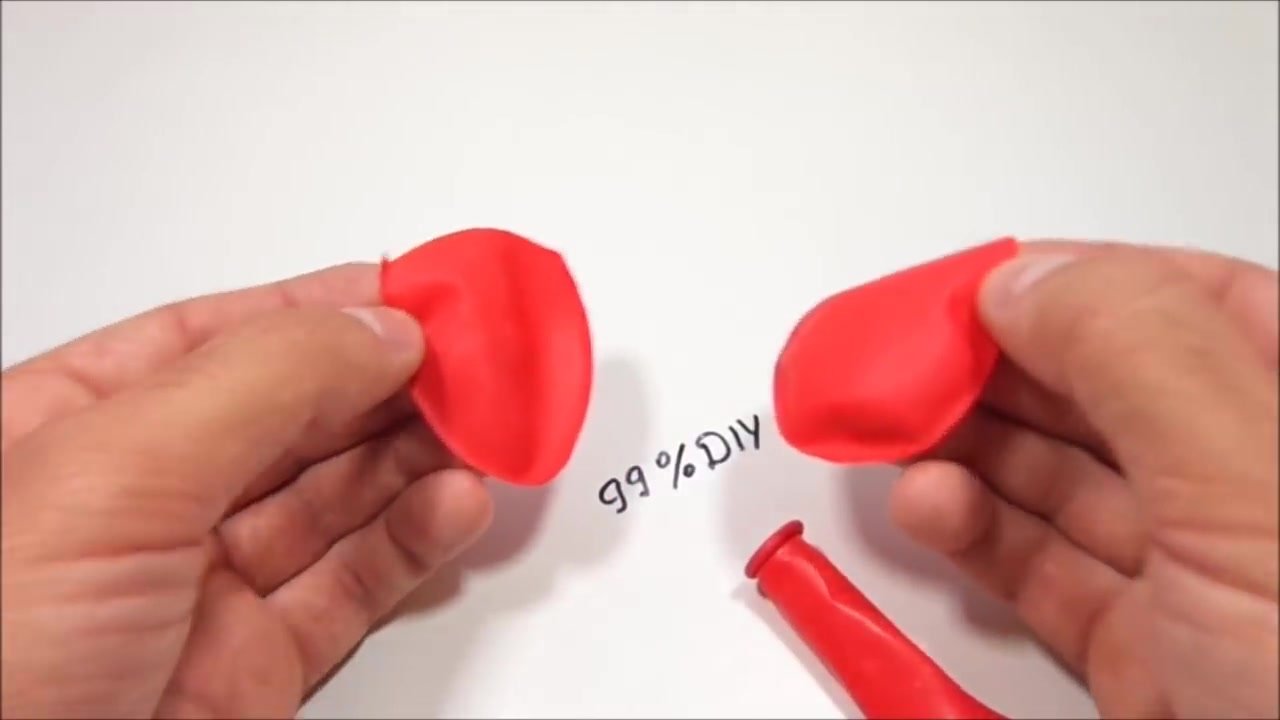

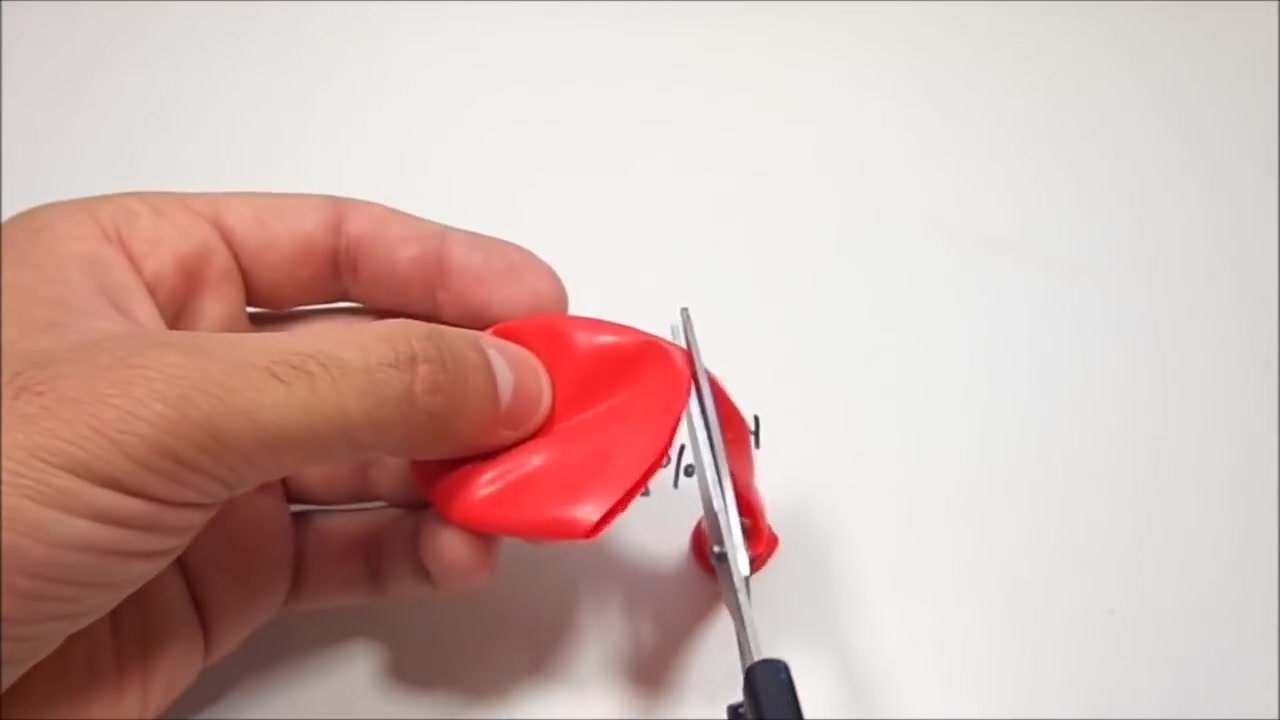

Далее берём воздушный шарик и отрезаем от него верхушку, а потом разрезаем пополам как показано на фото.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

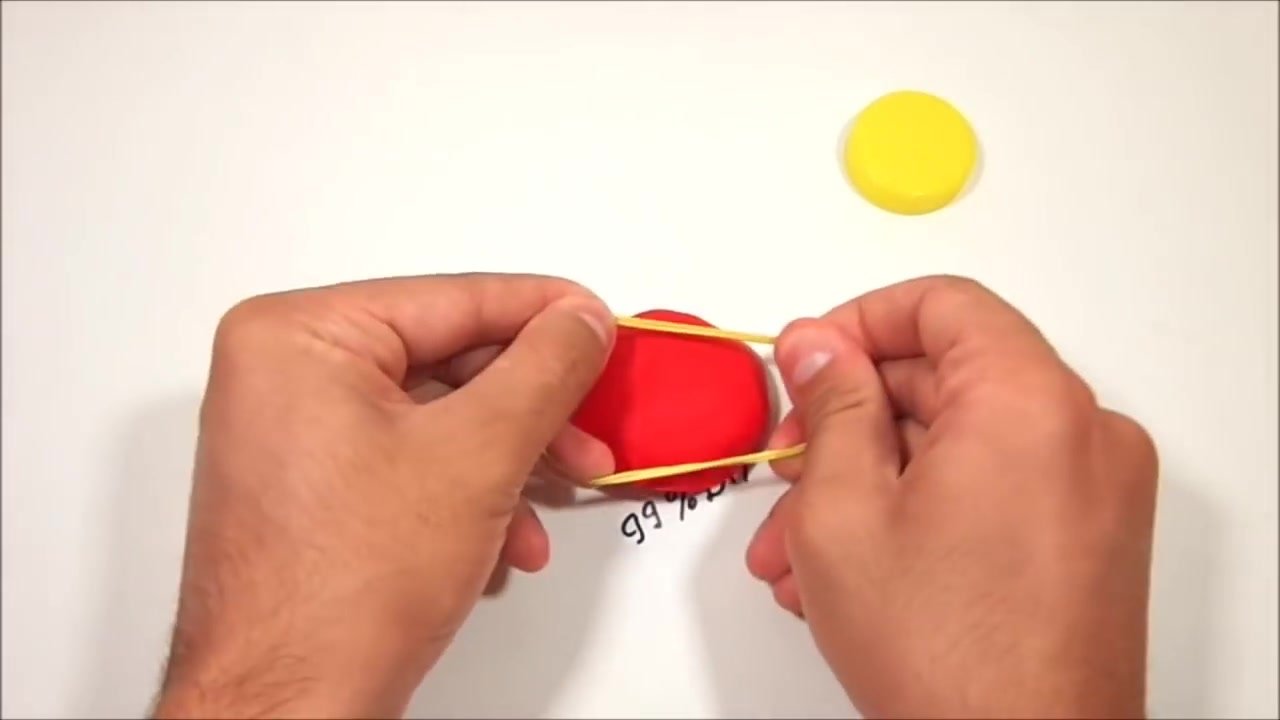

Теперь одну часть воздушного шарика мы используем для того чтобы сделать мембрану нашего насоса. Для этого натягиваем часть шарика на горловину бутылки с противоположной крышке стороны, и фиксируем с помощью упаковочной резинки.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора
Лишнее обрезаем ножницами.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

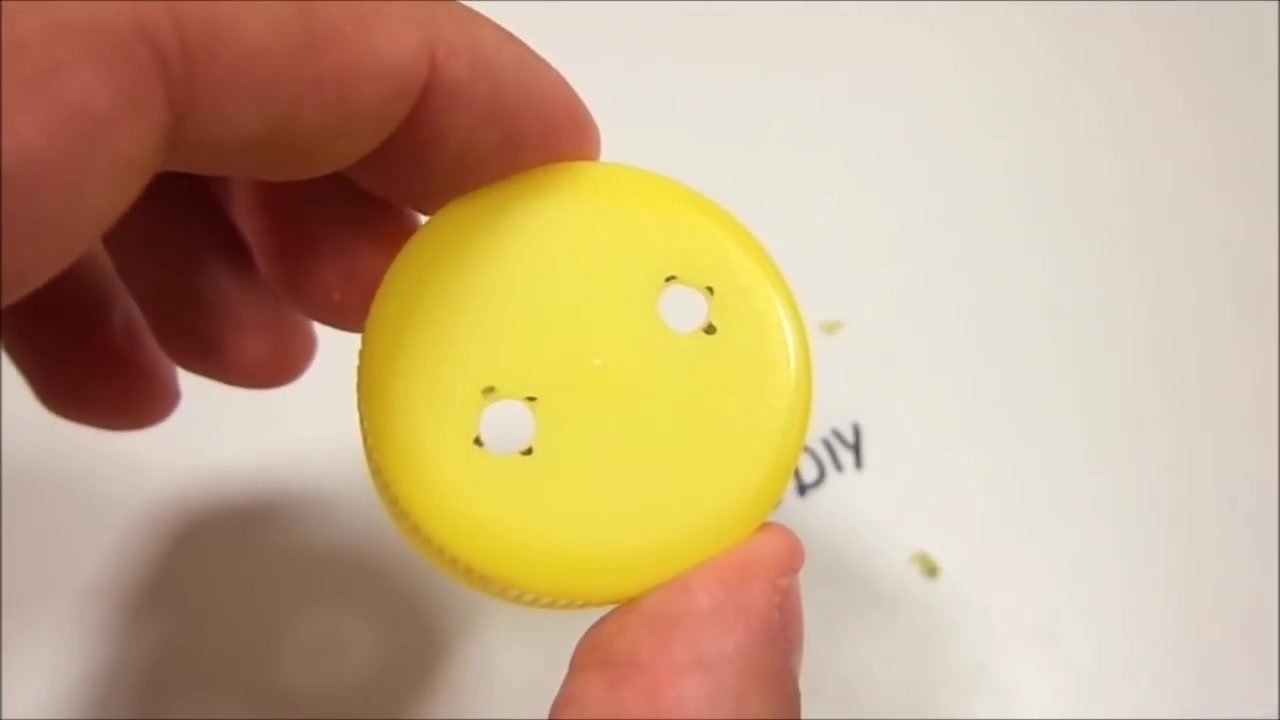

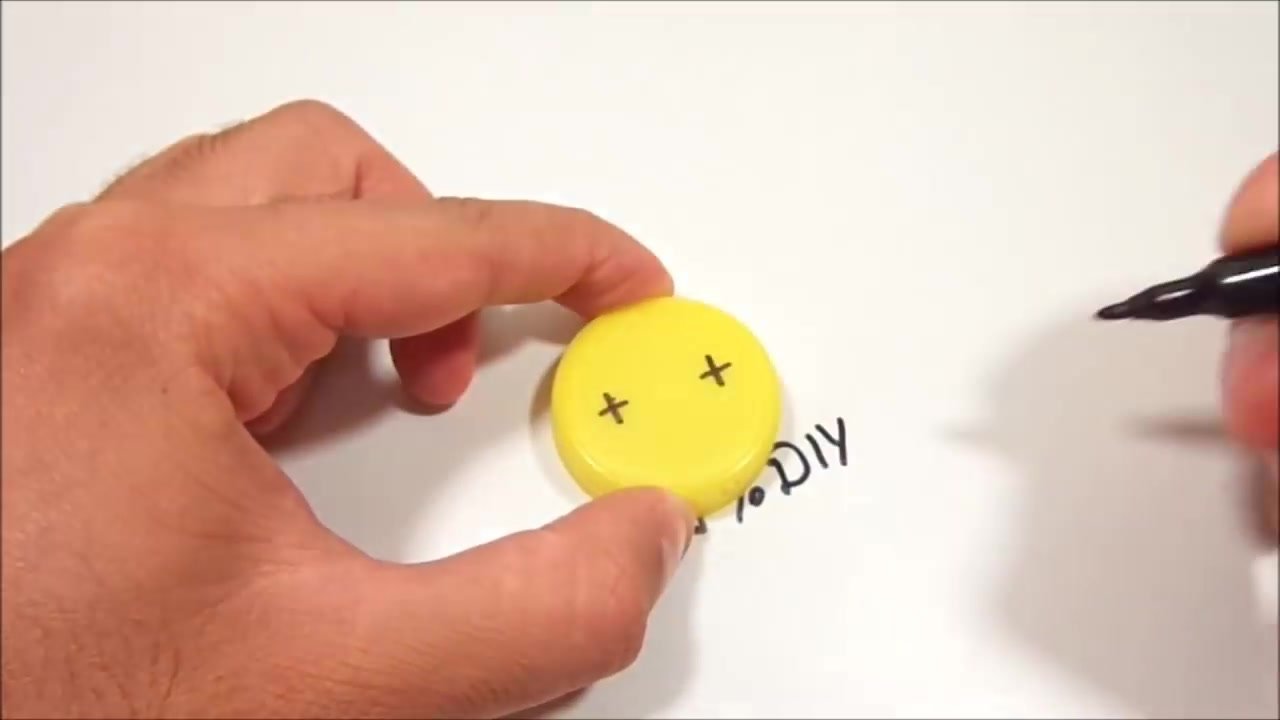

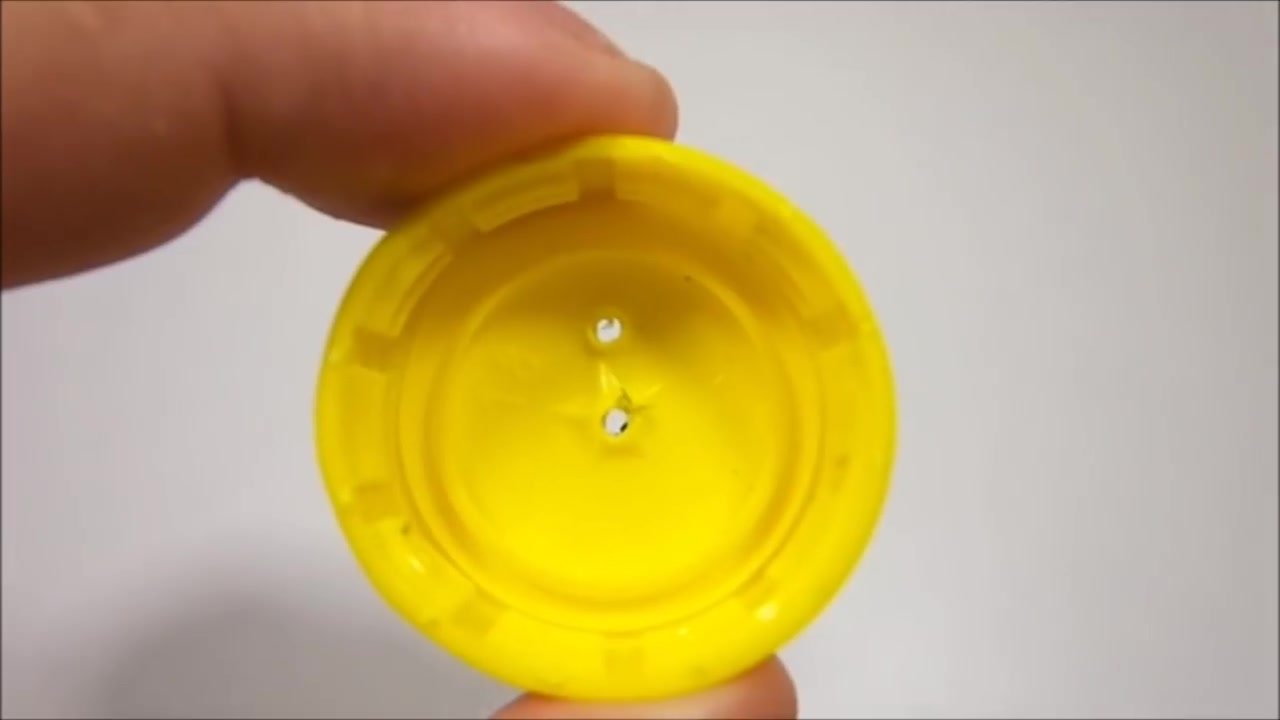

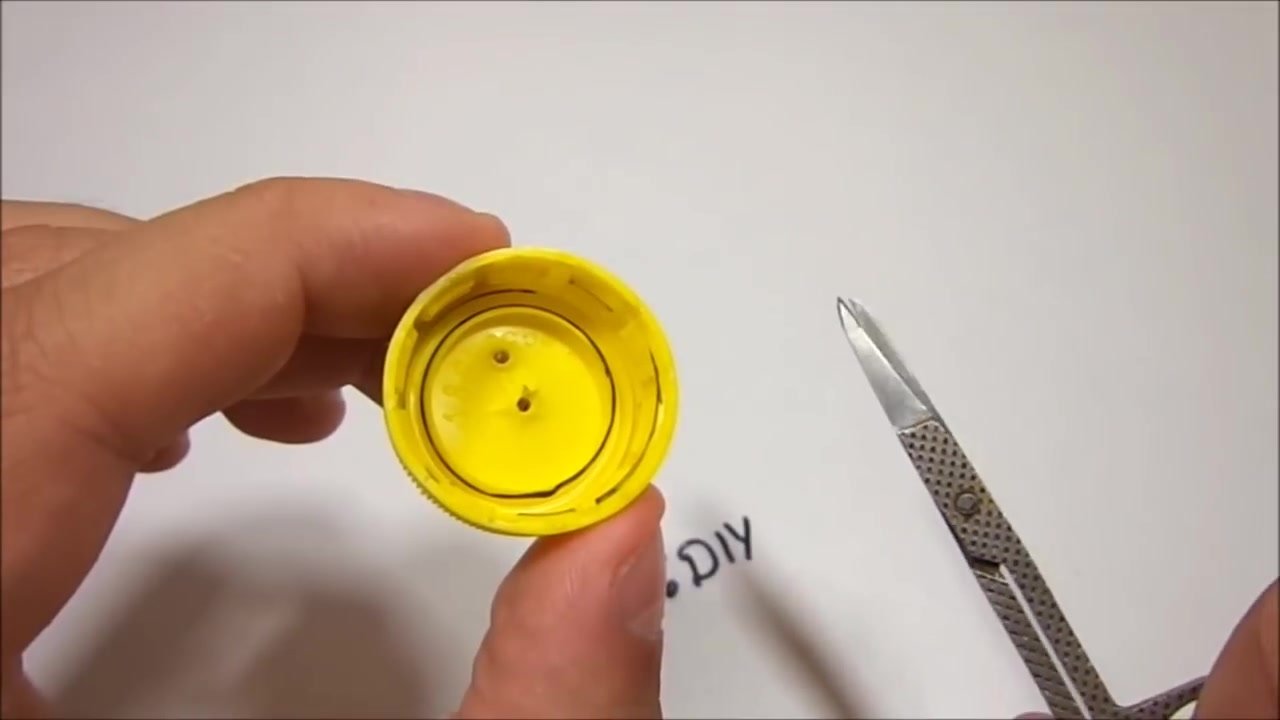

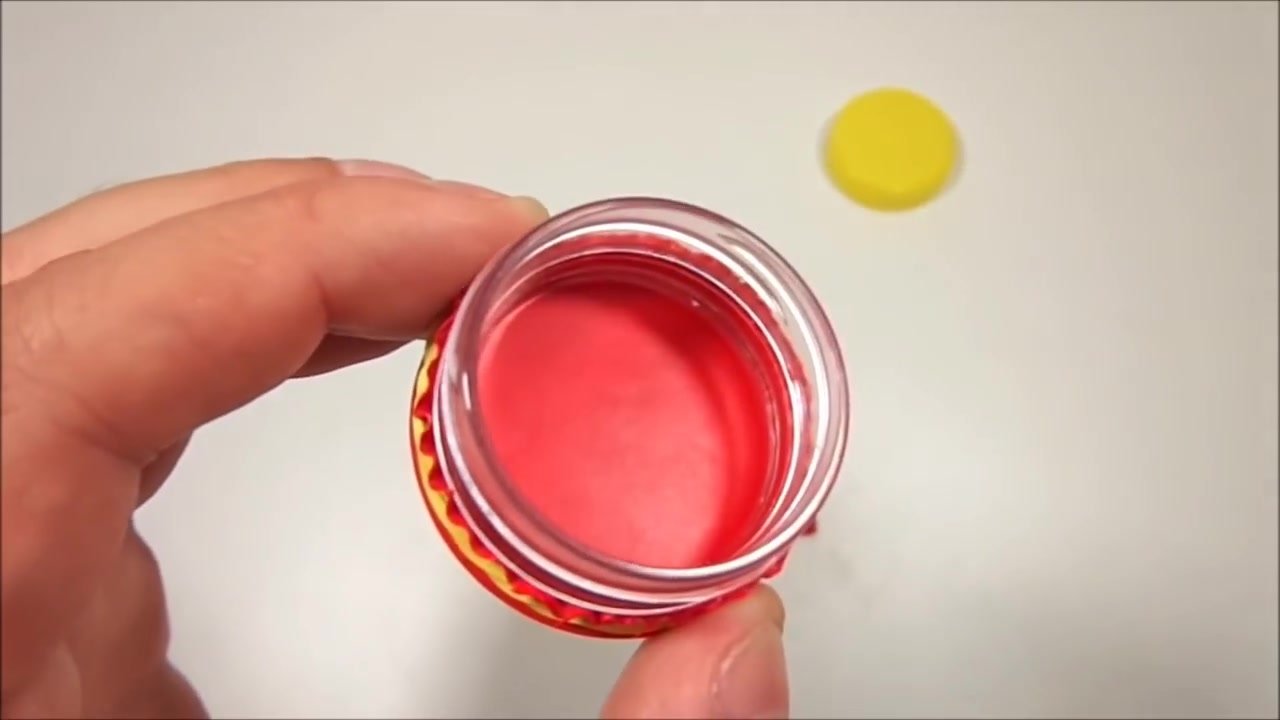

Теперь у нас готова одна часть насоса с мембраной. Для того, чтобы наш насос работал, его нужно снабдить впускным и выпускным клапанами. Откручиваем крышечку, размечаем её и сверлим отверстия сверлом 5 мм, которые и будем закрывать клапанами.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

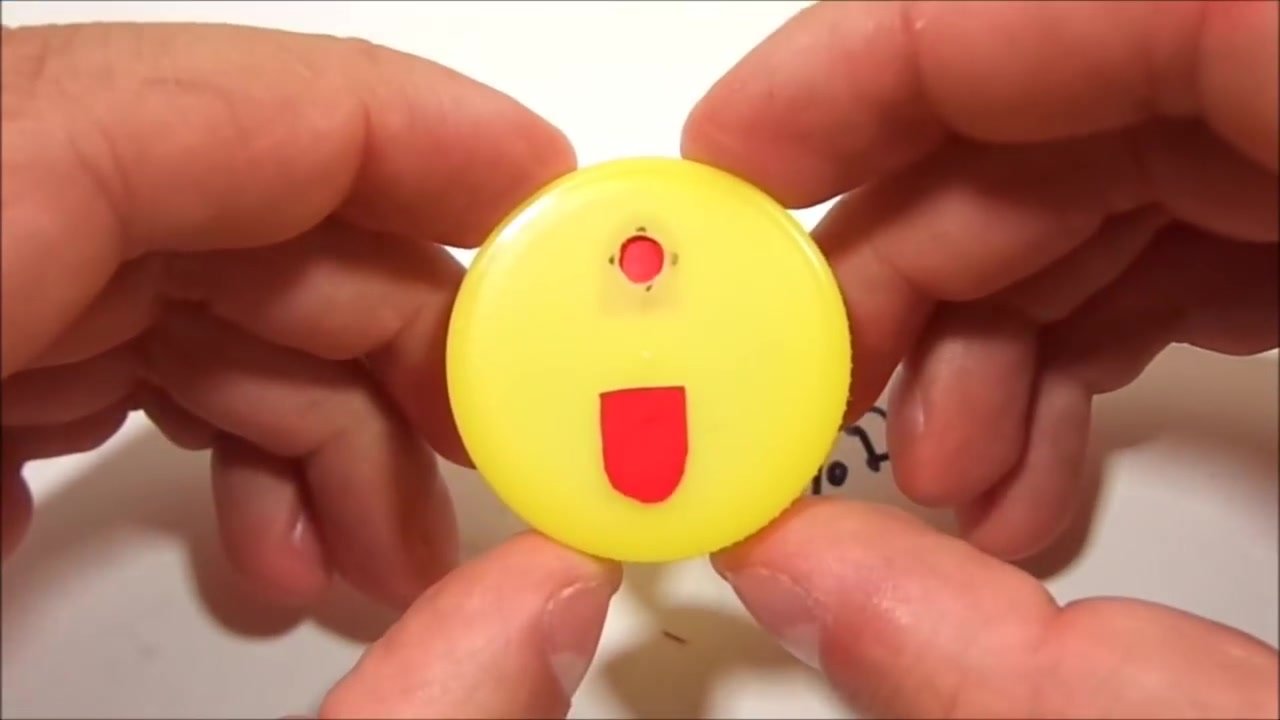

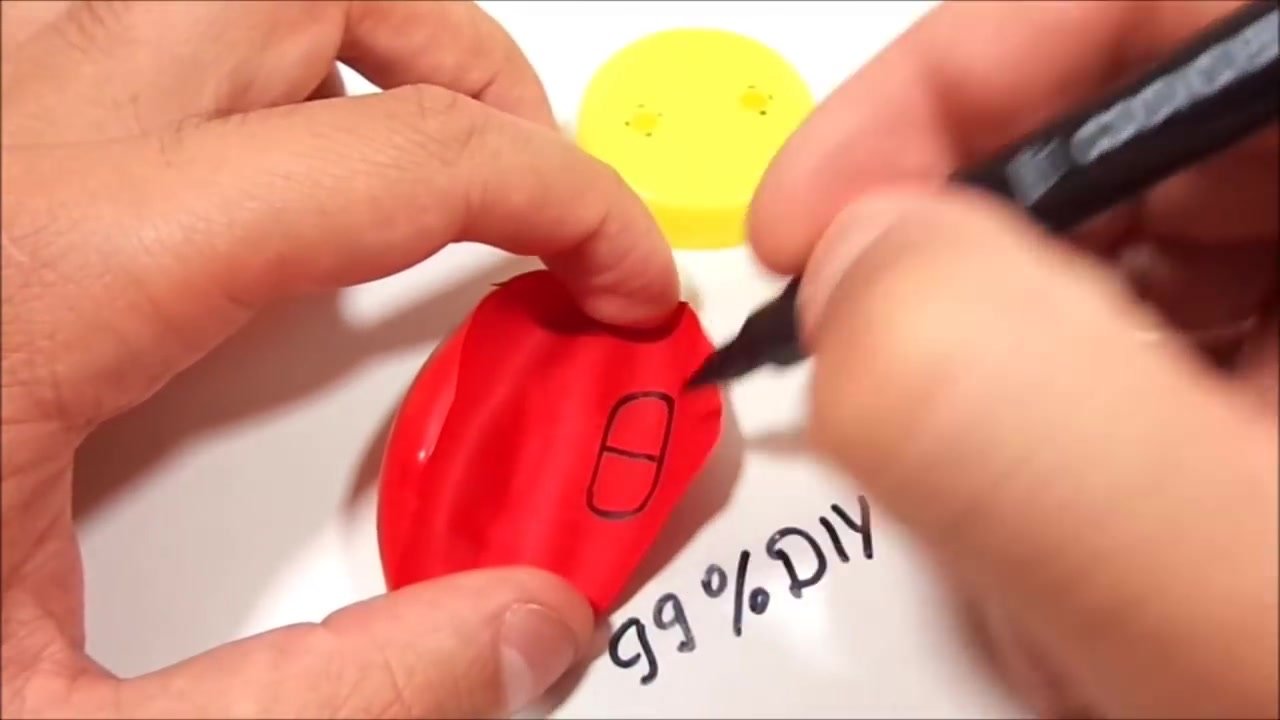

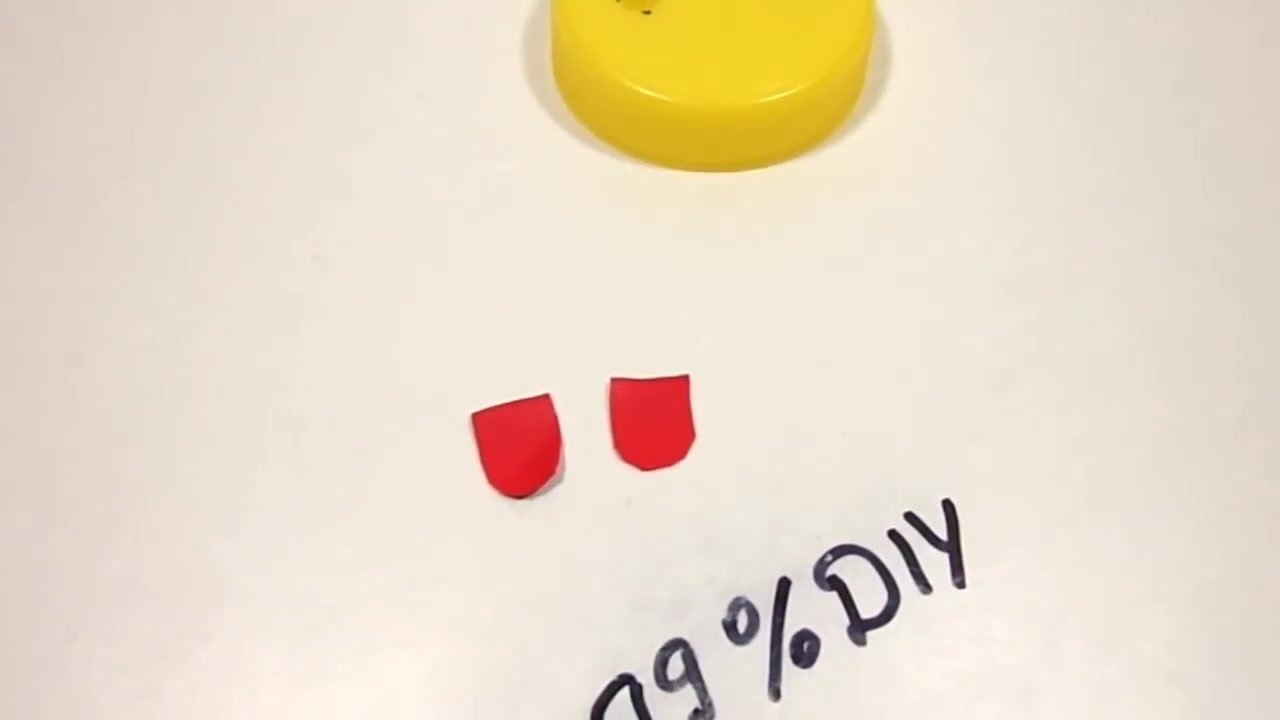

Клапана делаем со второй части нашего шарика. Размечаем и вырезаем клапана чуть больше диаметра отверстий, которые просверлили, так чтобы они немного перекрывали отверстия.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора

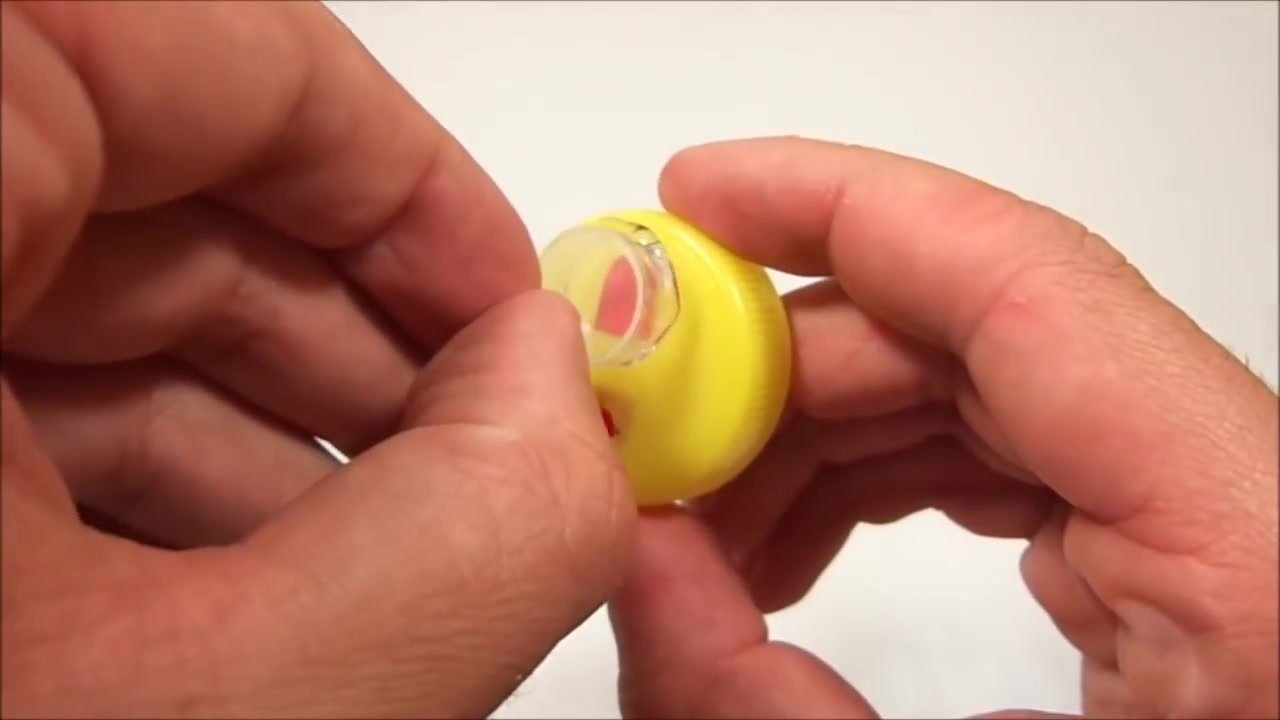

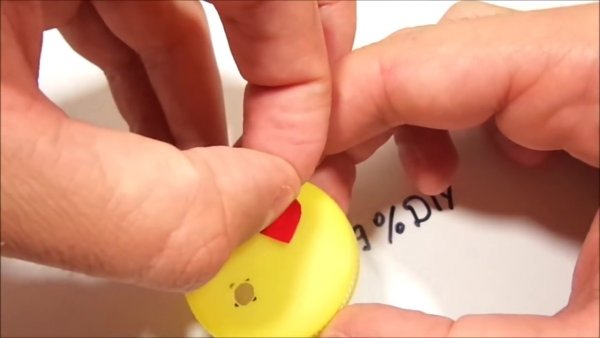

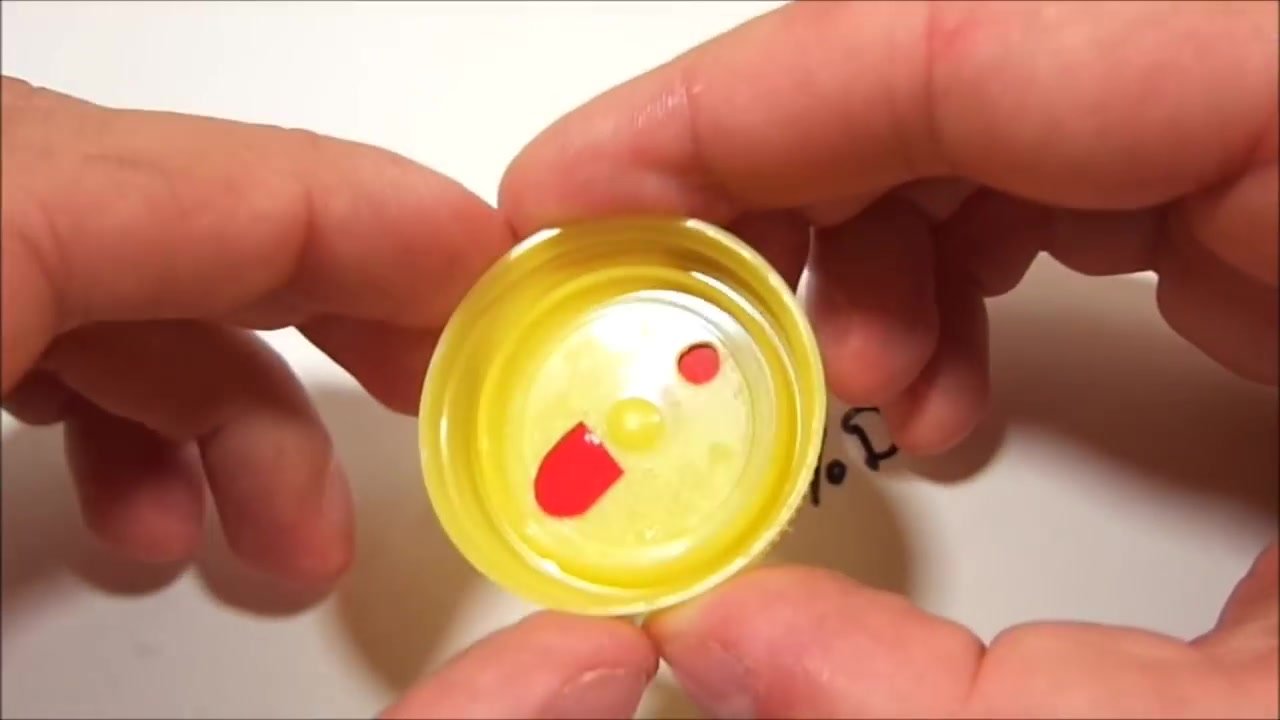

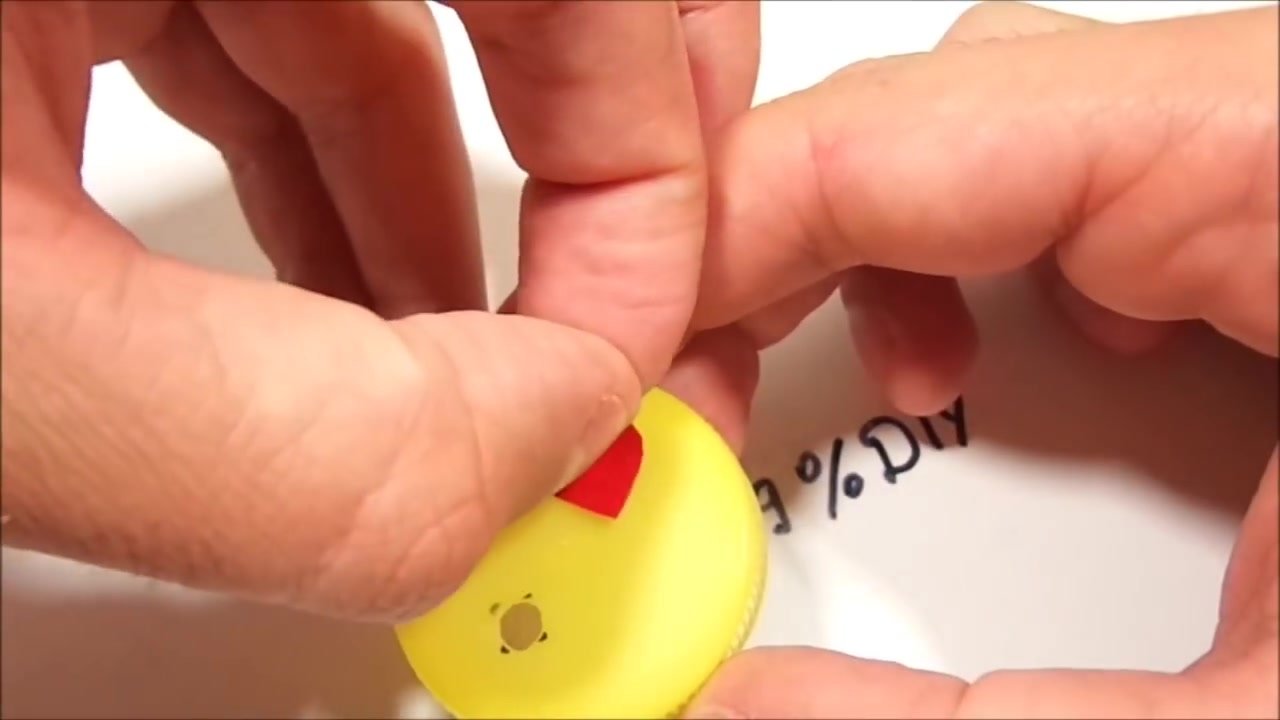

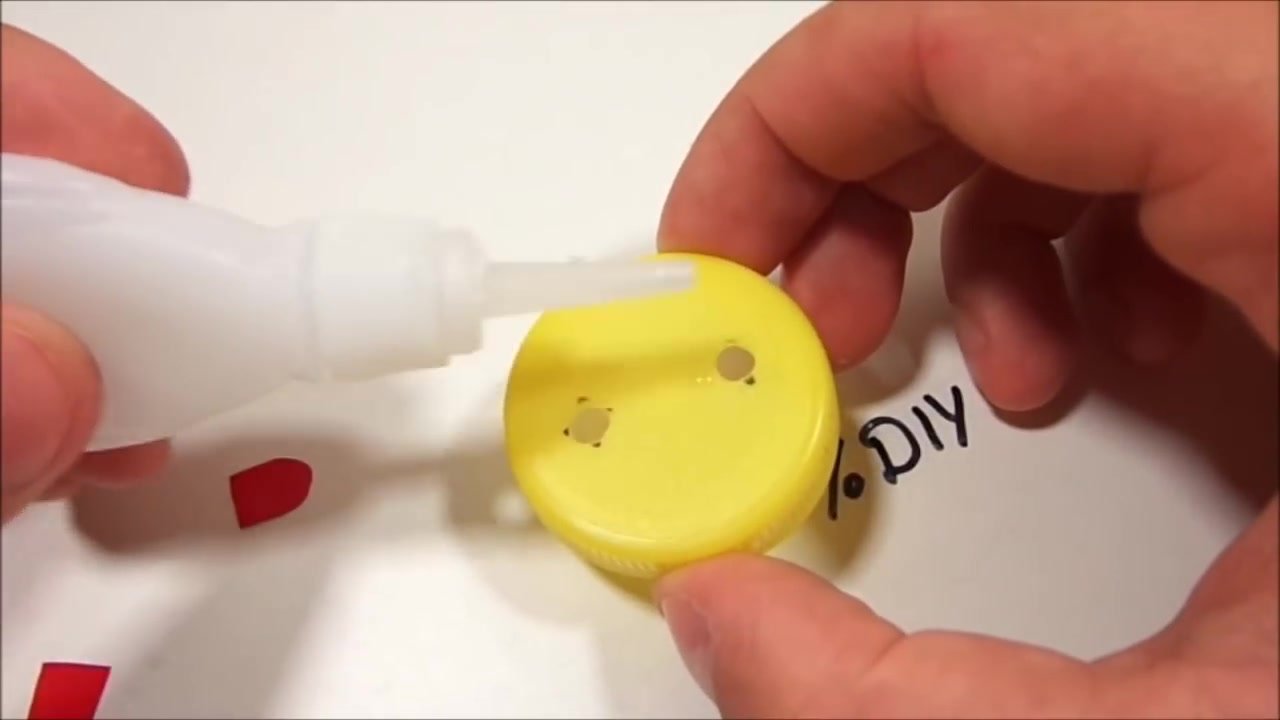

С помощью супер-клея приклеиваем один клапан снаружи крышечки, а другой с внутренней. Клеем только кончик клапана с одной стороны так, чтобы другой конец мог свободно закрывать и открывать отверстие.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

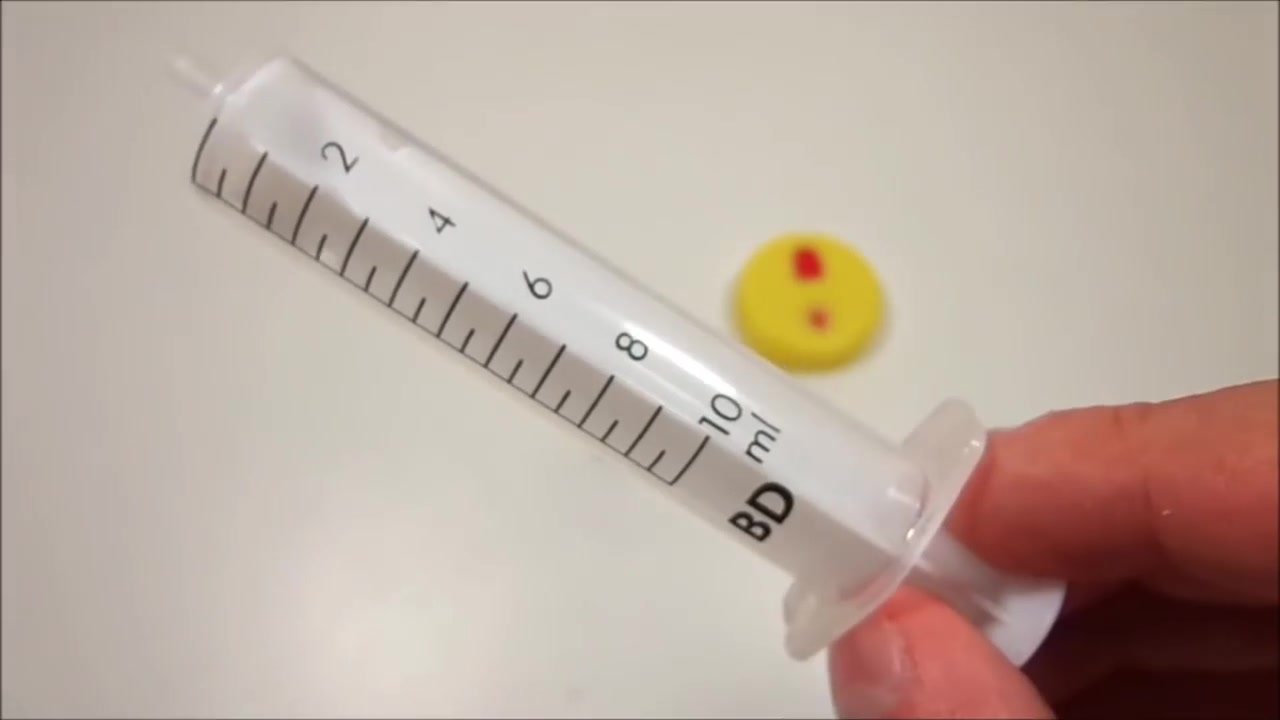

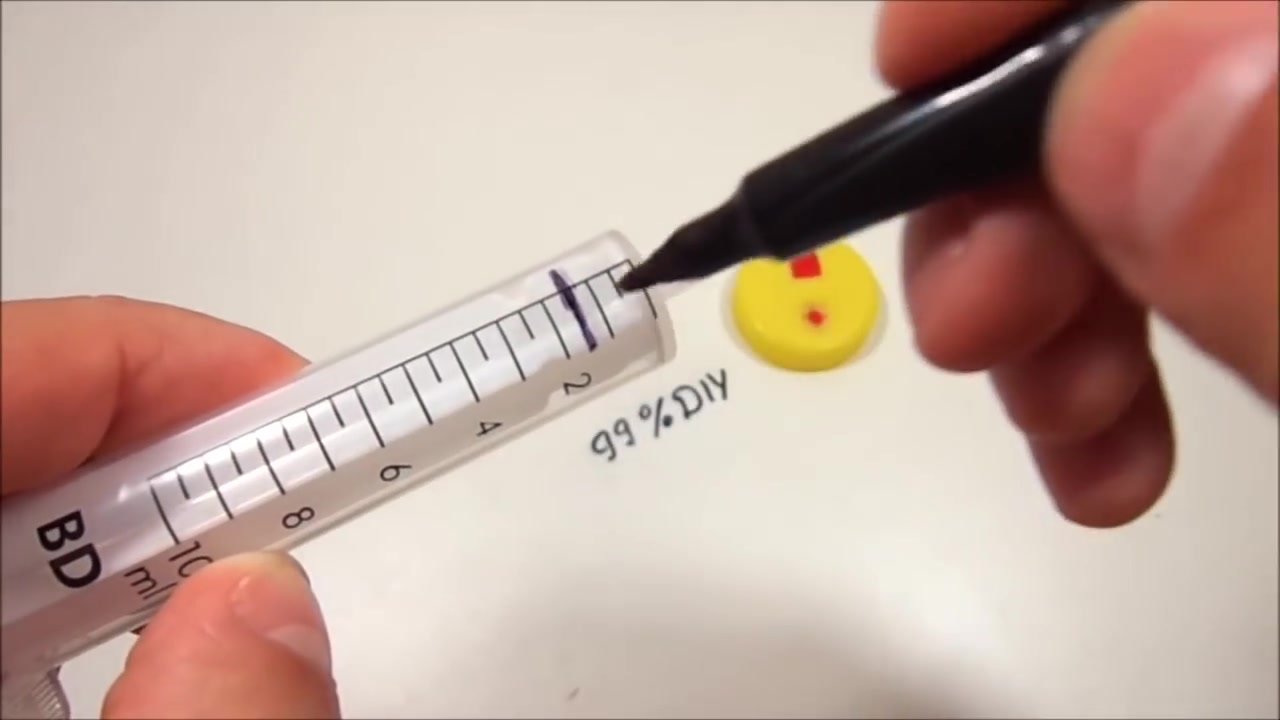

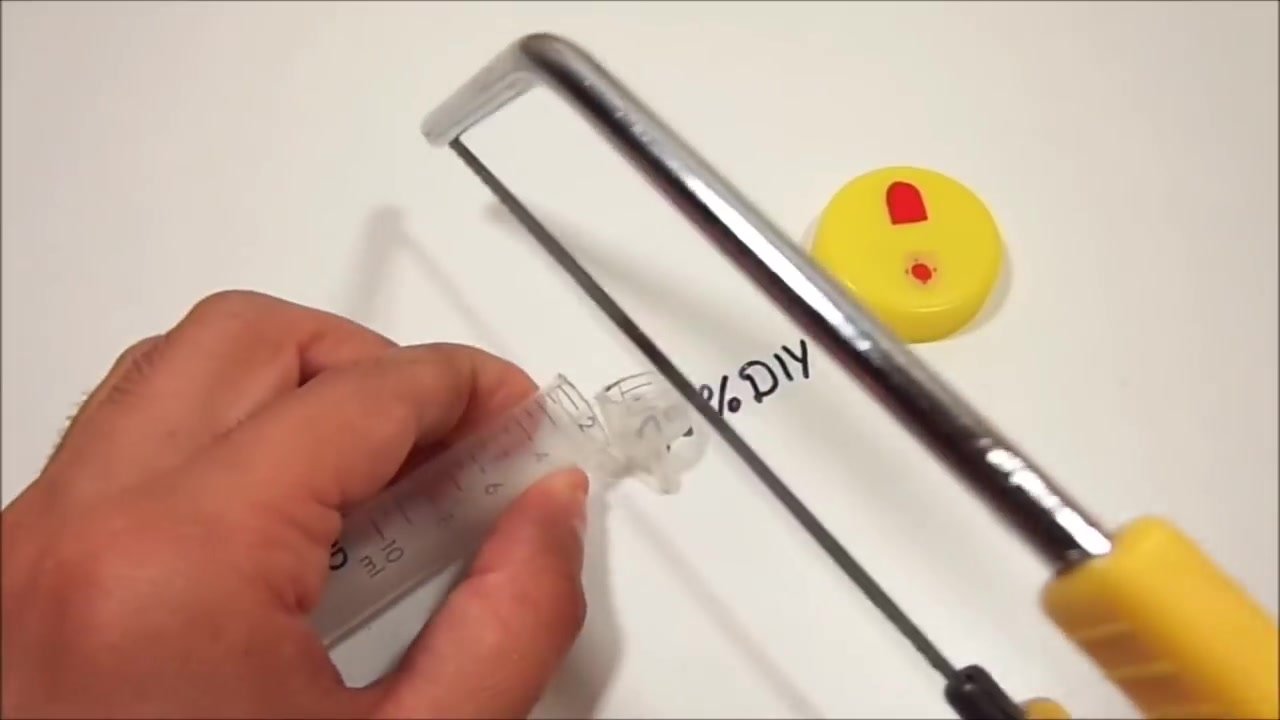

Теперь берём шприц на 10 мл и отрезаем часть на метке в 1,5 мл ножовкой.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

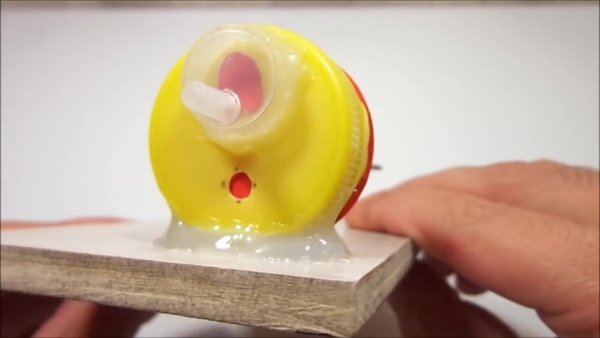

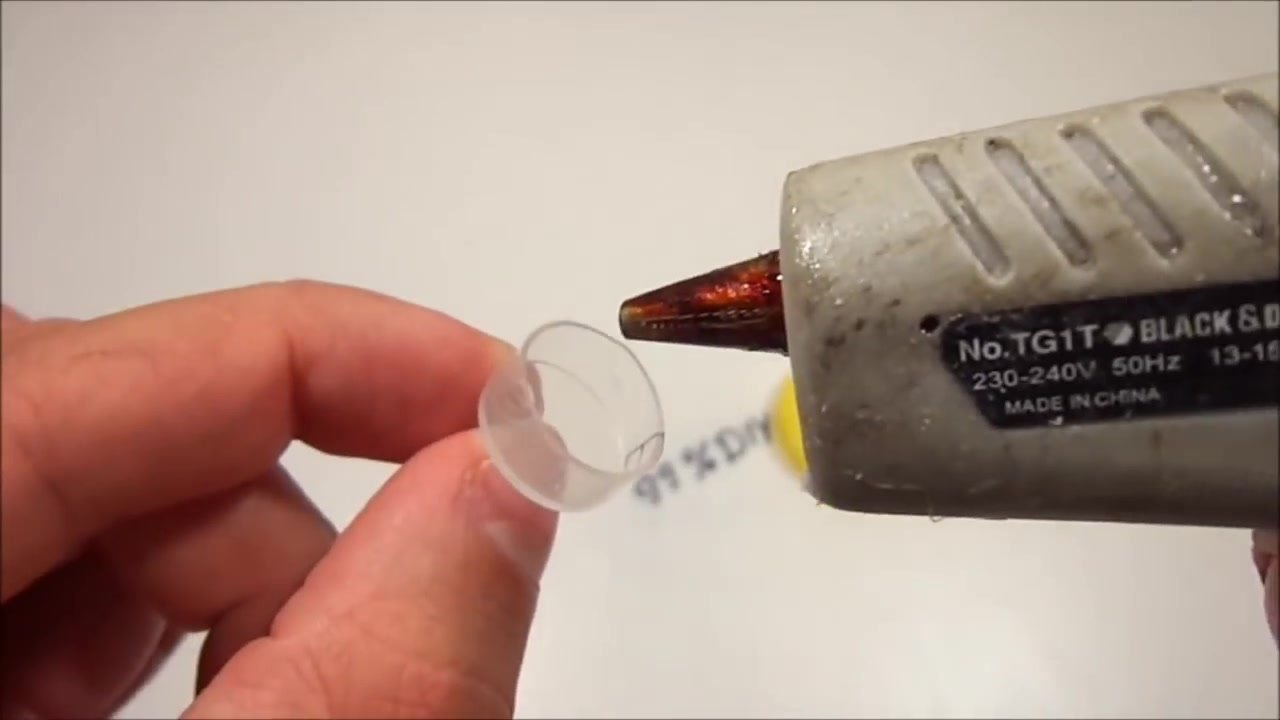

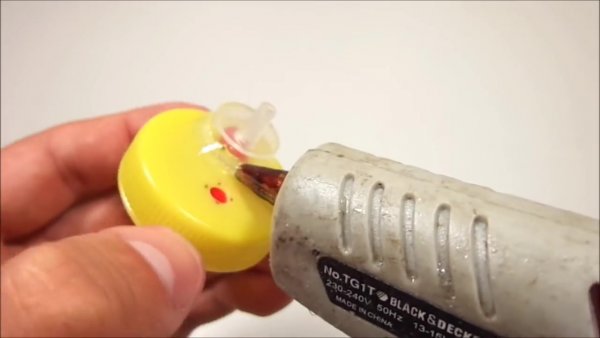

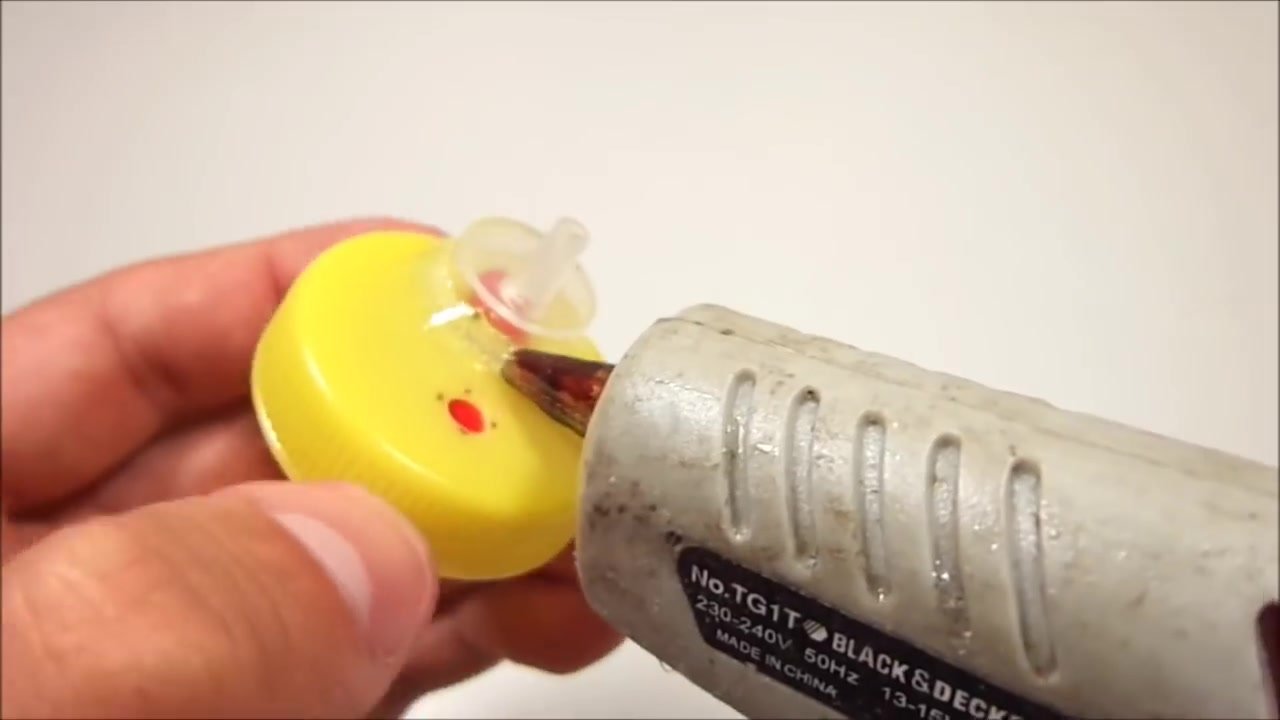

С помощью пистолета с горячим клеем, приклеиваем часть шприца к крышечке на том месте, где приклеен выпускной клапан (снаружи крышки), прямо над ним, таким образом, чтобы он не мешал открыванию клапана.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

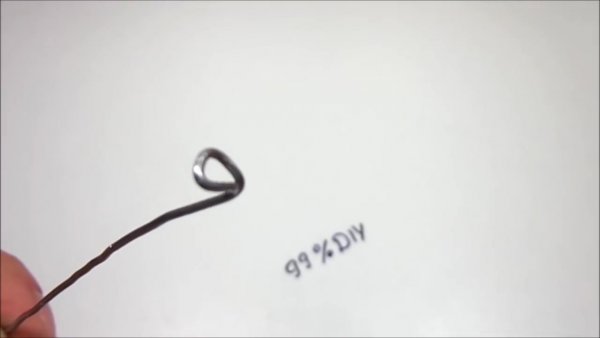

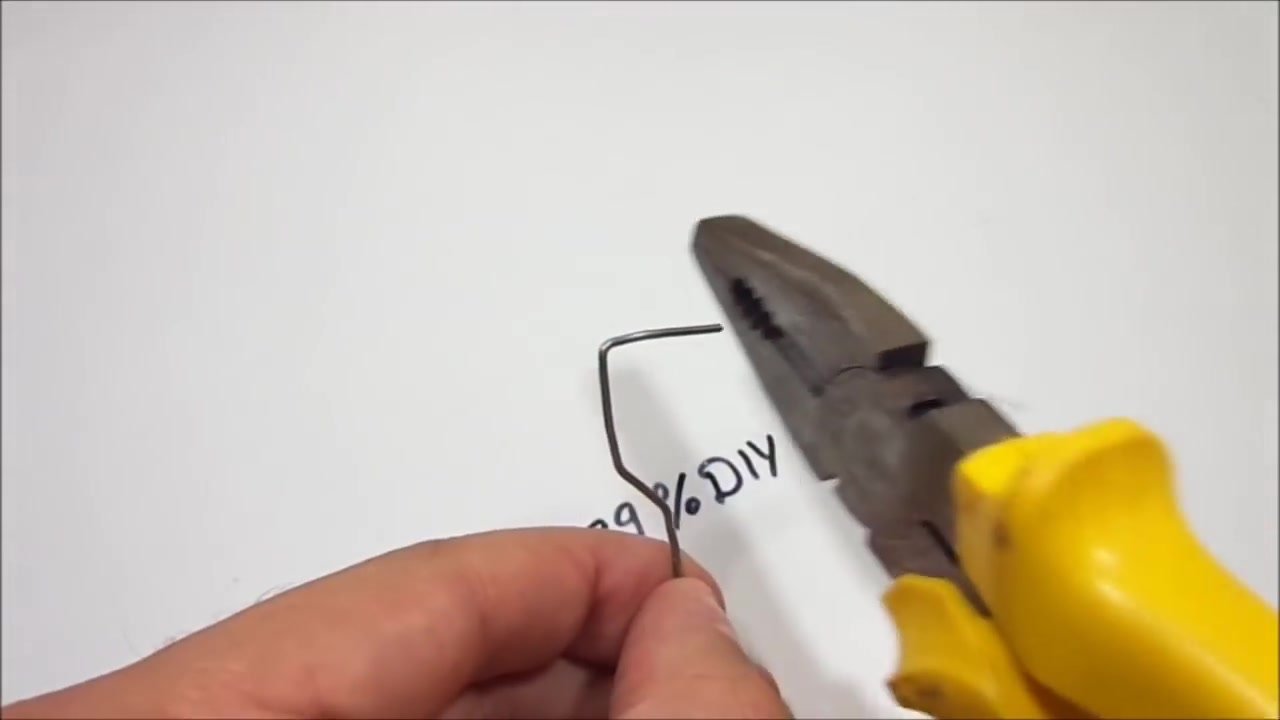

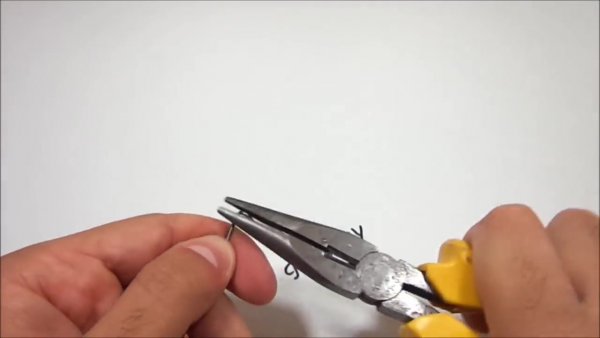

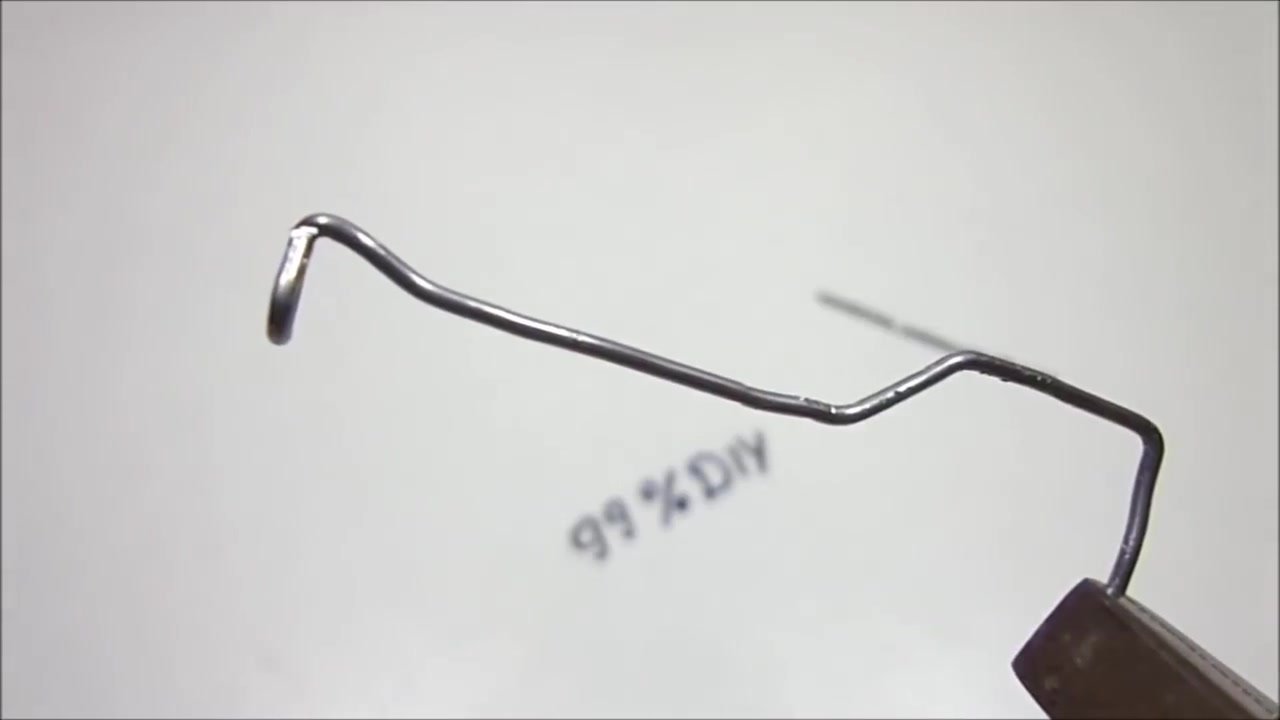

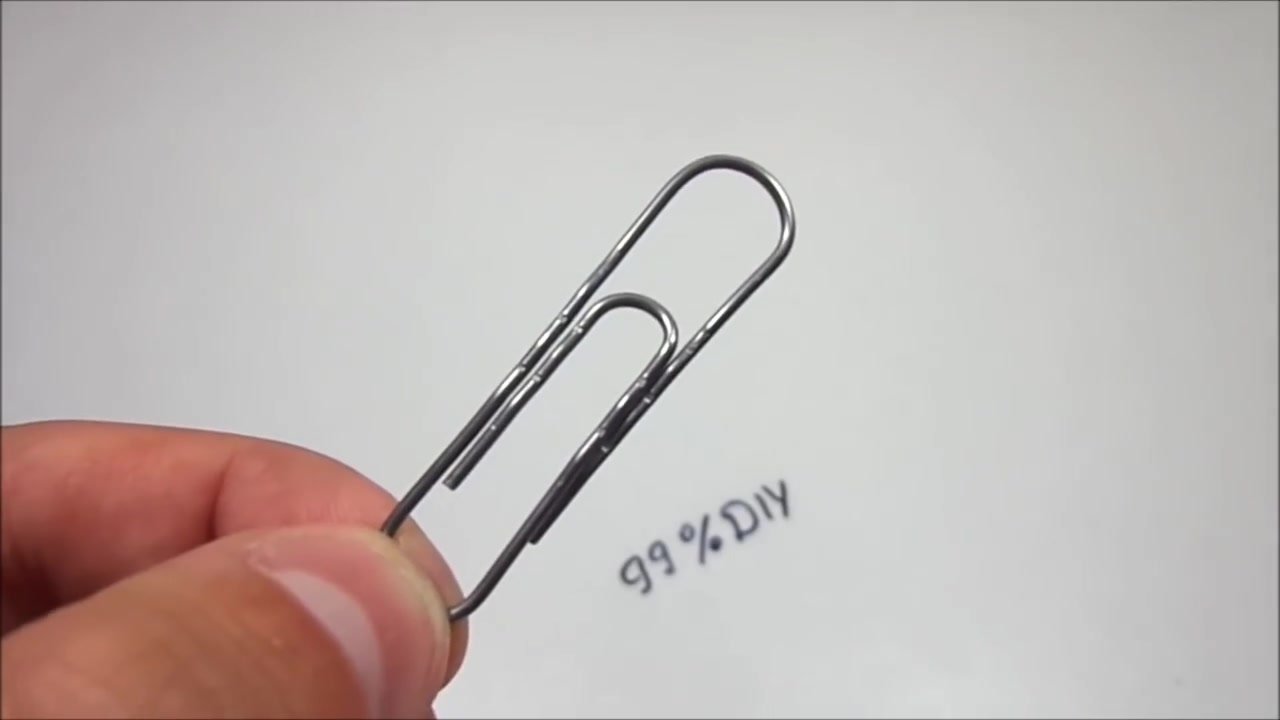

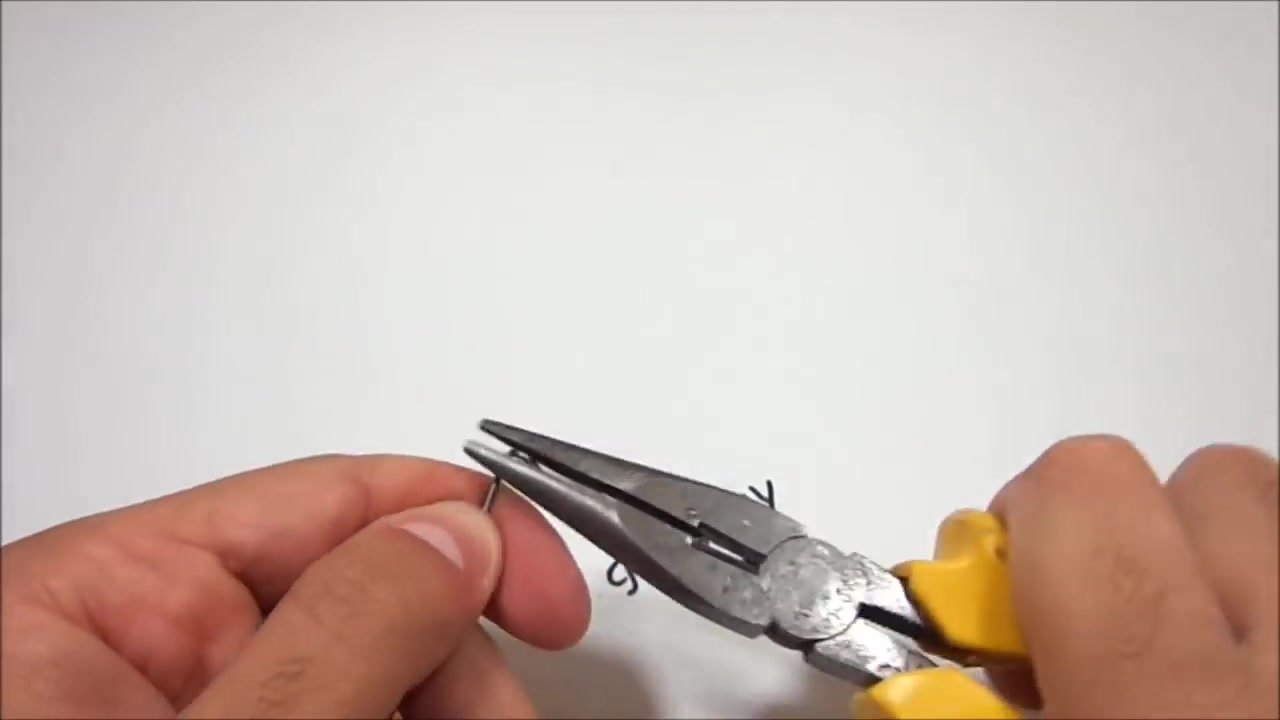

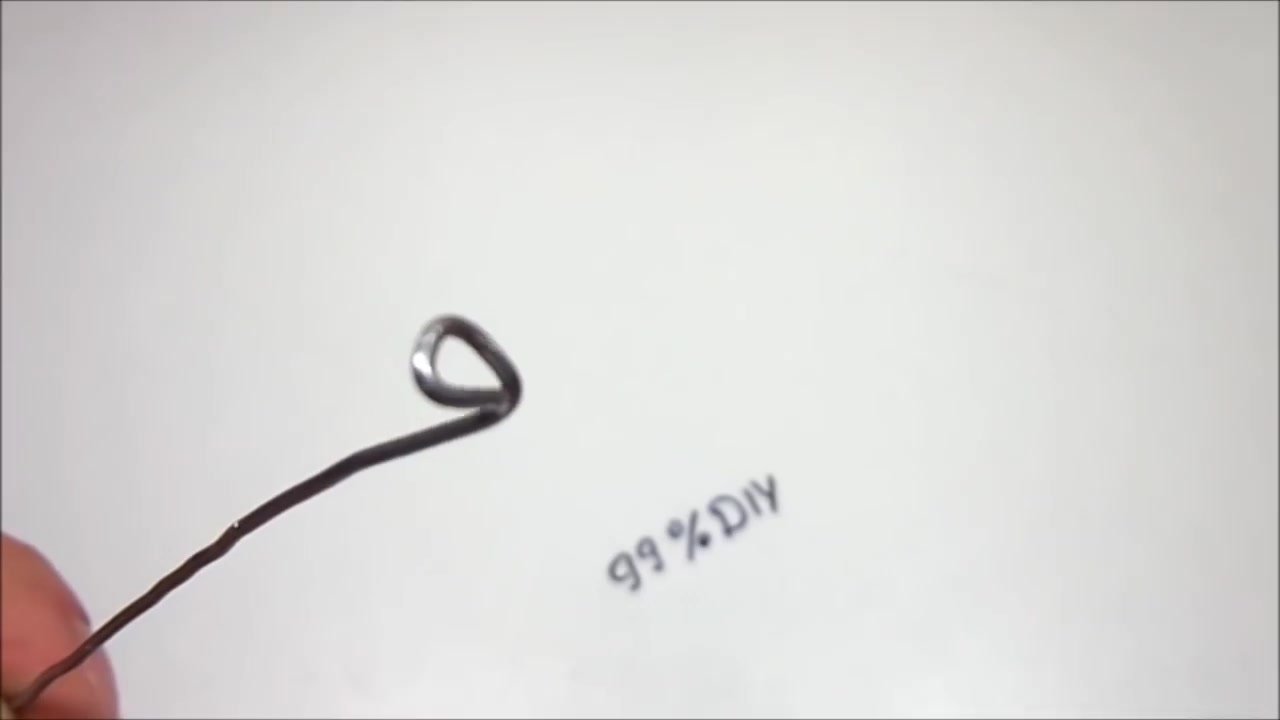

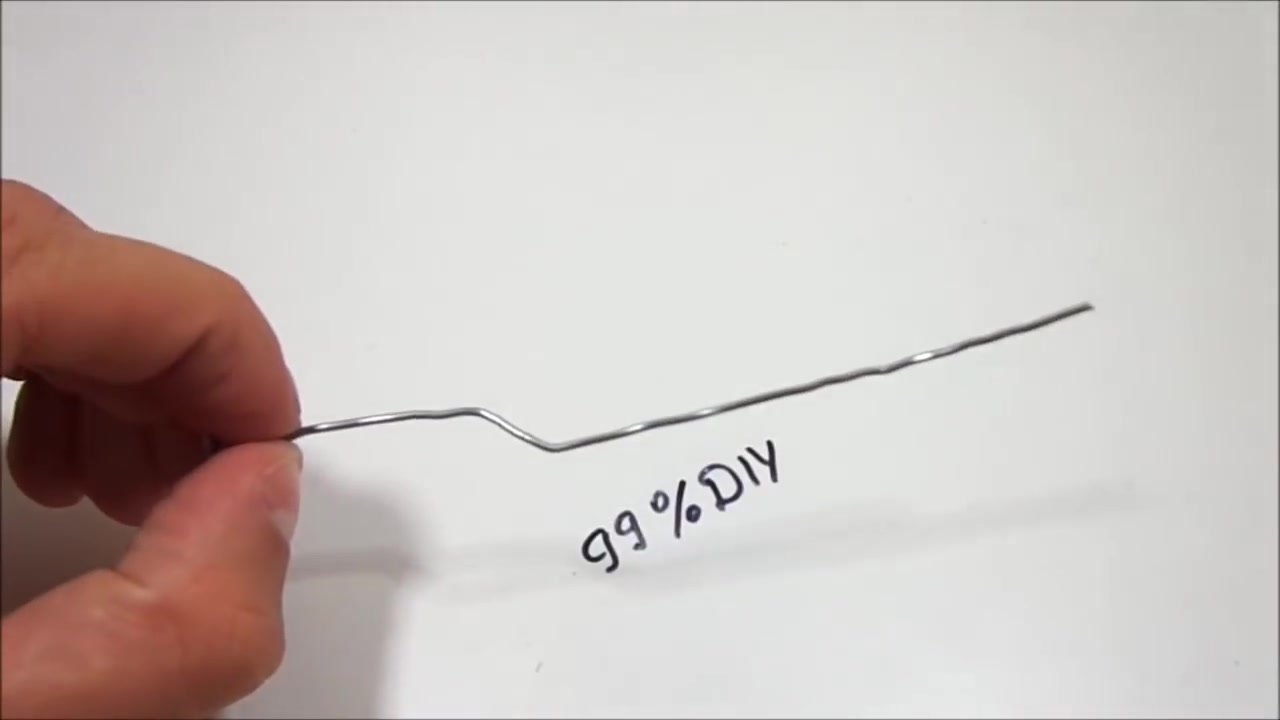

Насос уже собран и дальше нужно сделать шатун из большой канцелярской скрепки, который будет приводить наш насос в действие. Для начала нам нужно выровнять скрепку. Дальше один конец скрепки закручиваем круглогубцами и сгибаем, как показано на фото.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

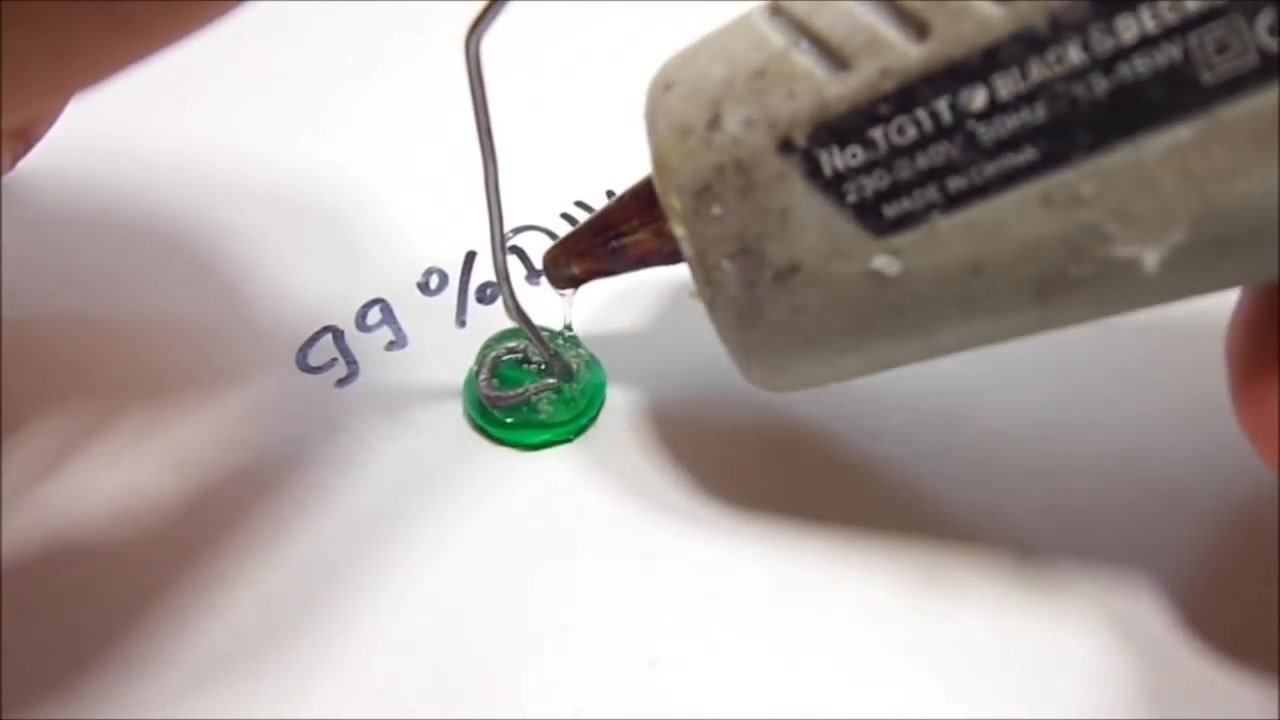

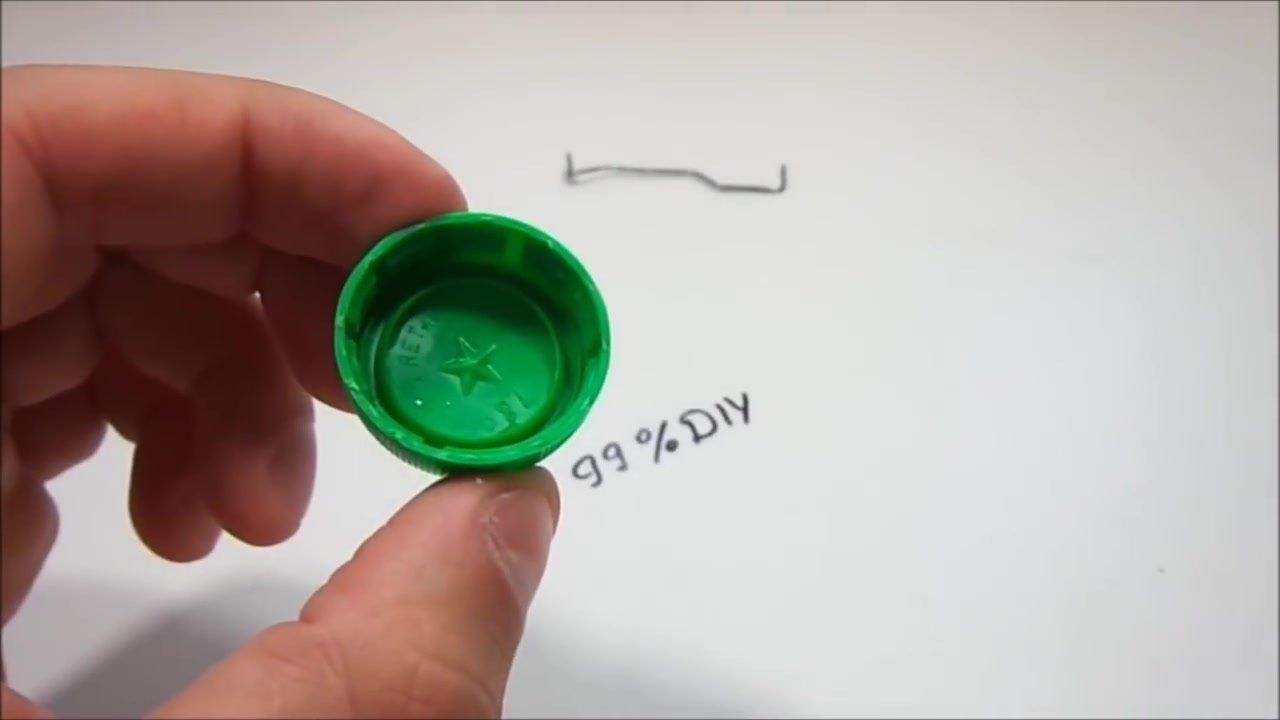

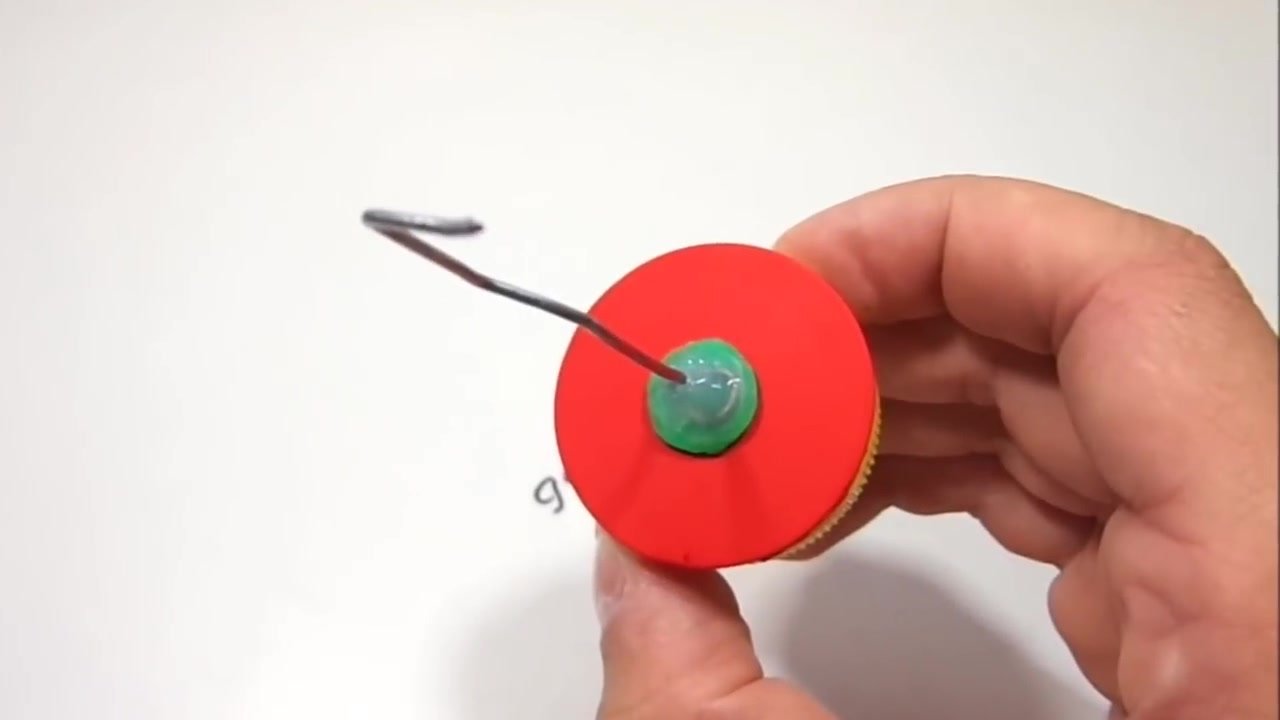

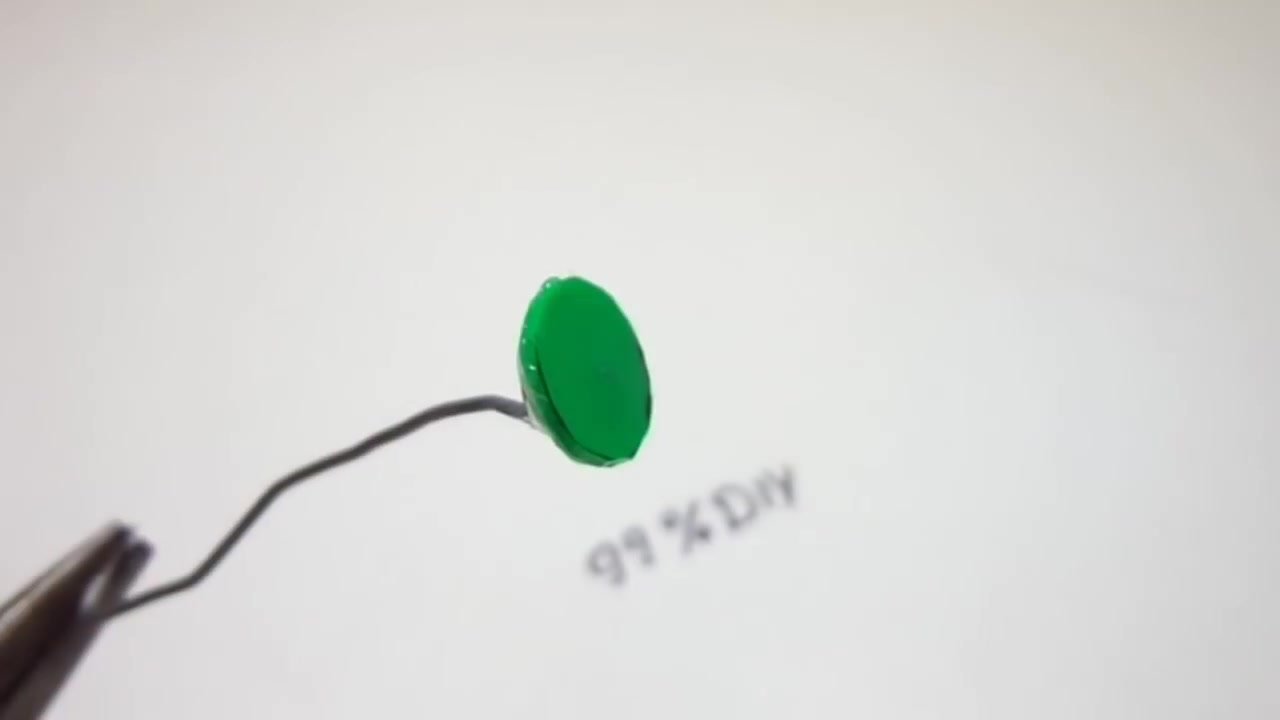

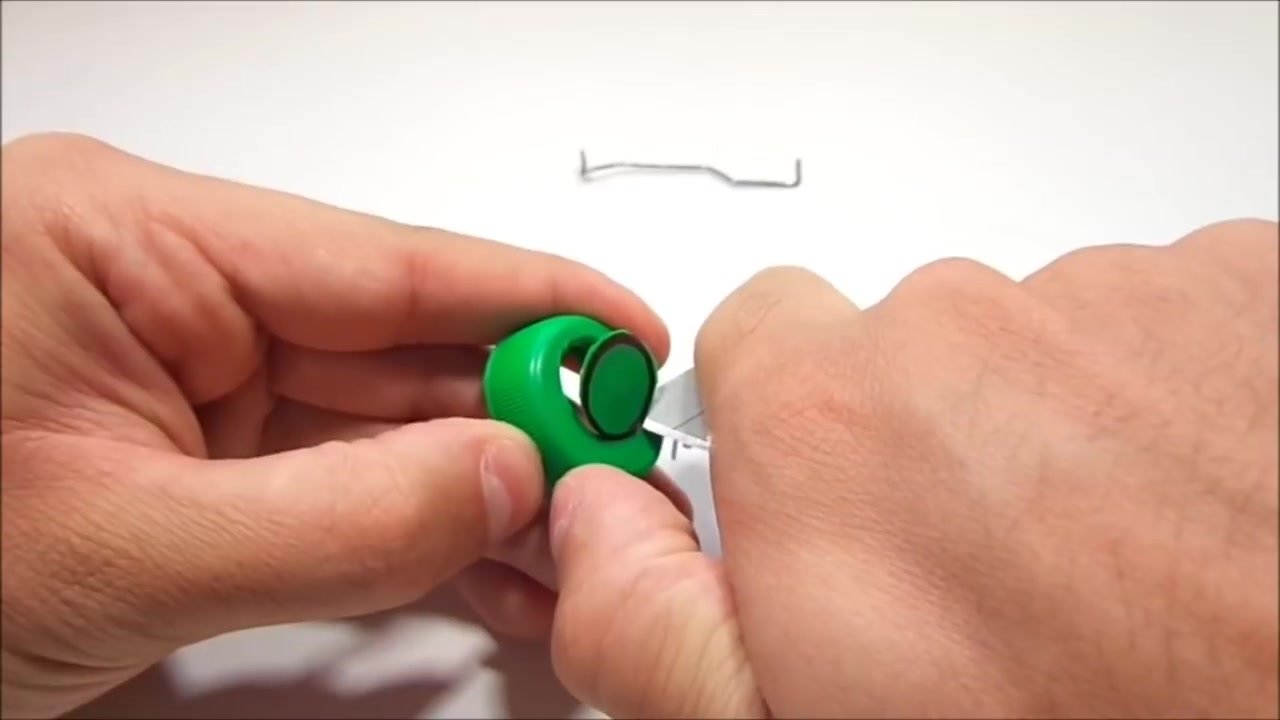

В результате получим шатун, такой не хитрой конфигурации, теперь с его помощью будет работать насос. Из крышки от пластиковой бутылки вырезаем небольшой кружок, к которому горячим клеем крепим одну сторону шатуна.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

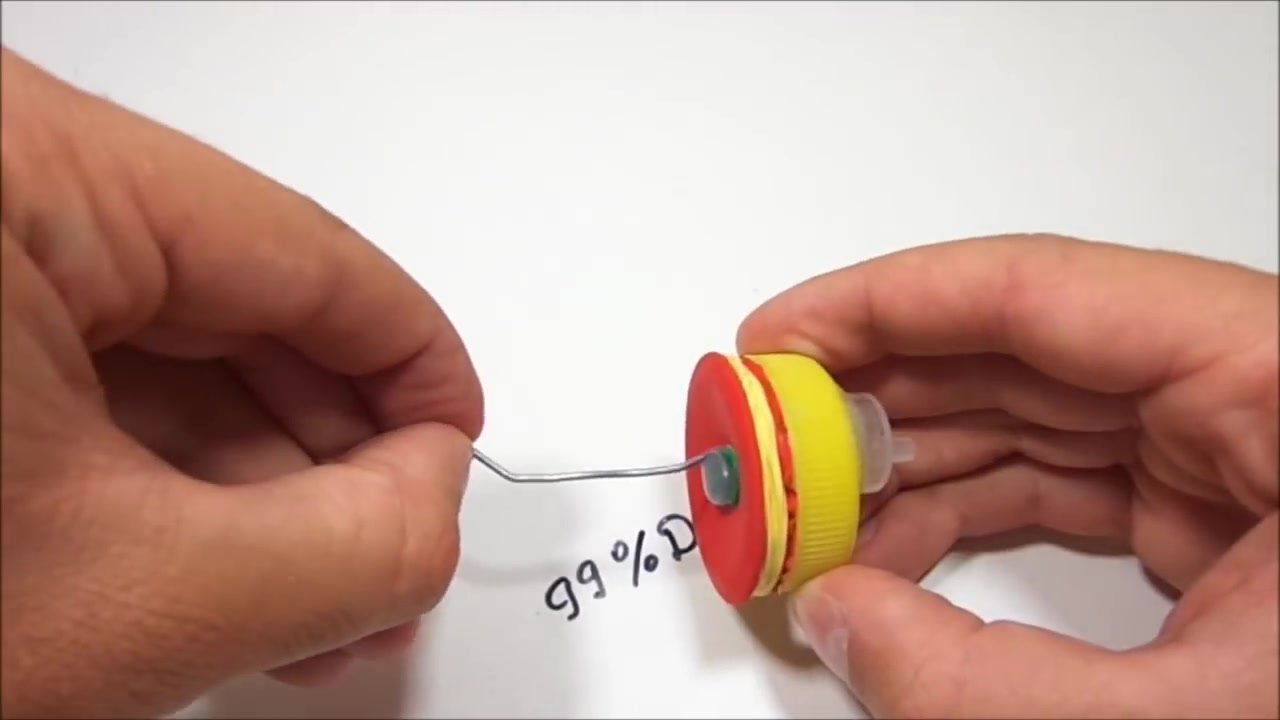

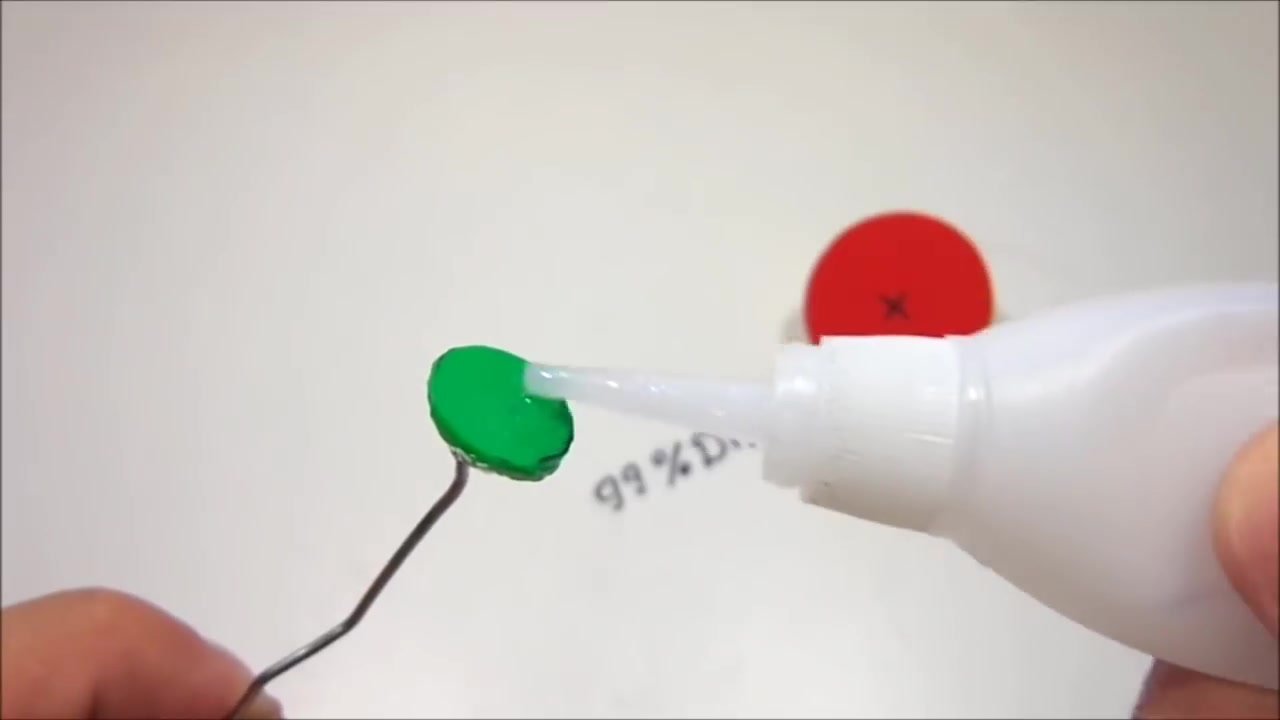

Теперь с помощью супер-клея крепим шатун к мембране насоса.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

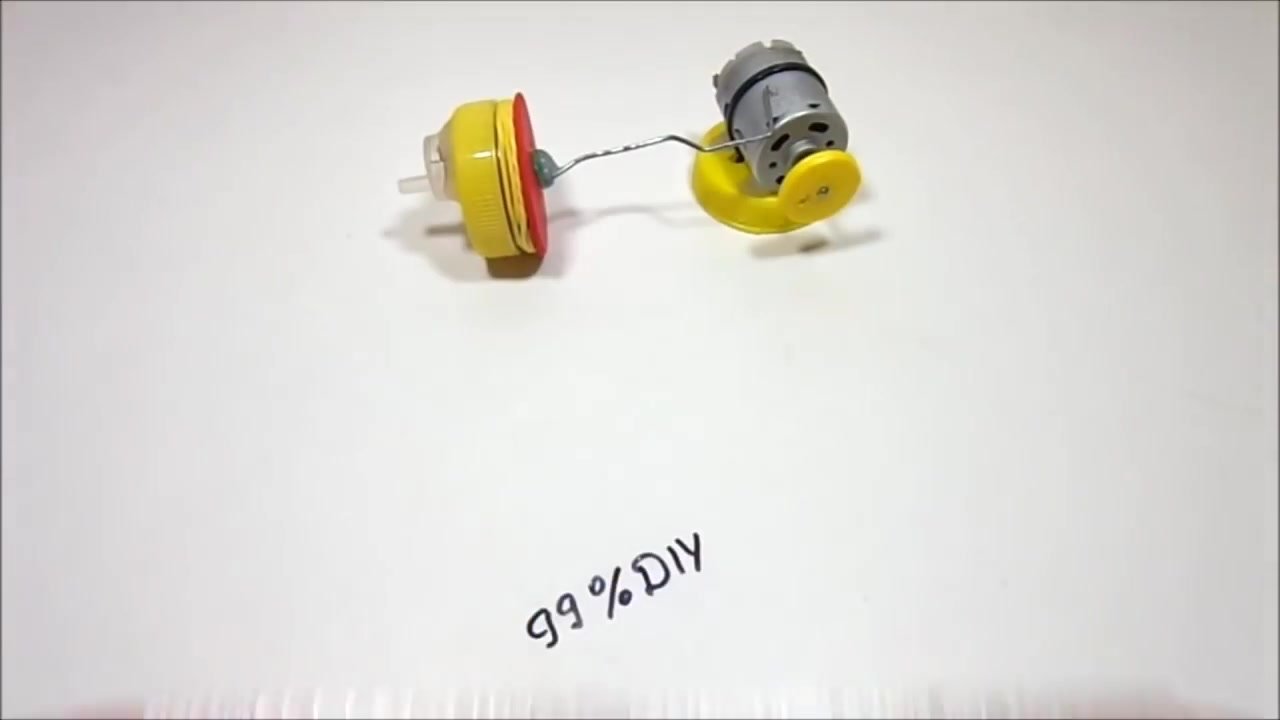

Делаем приводное колесо для двигателя

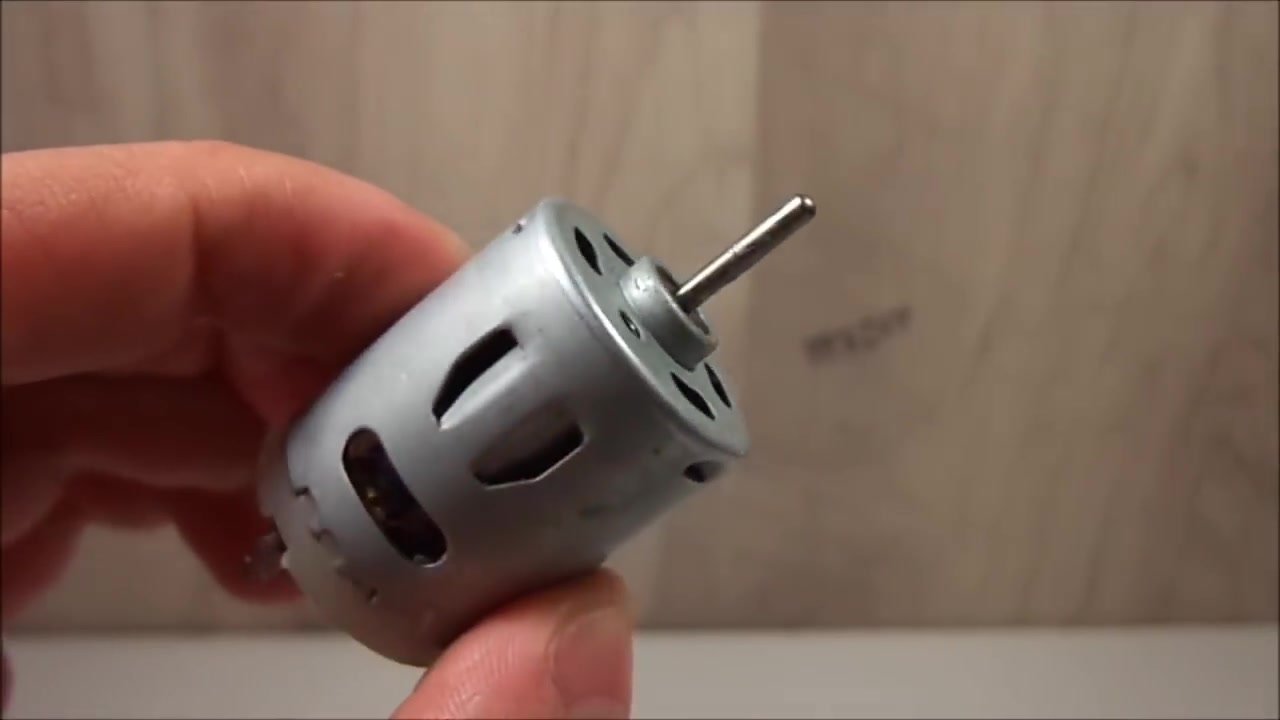

Сейчас наш насос готов на половину, и для того чтобы он заработал, к нему нужно присоединить электродвигатель. Можно использовать разные небольшие микродвигатели которые часто используют в детских машинках, видеомагнитофонах, шуруповёртах или просто купить в радиомагазине.

Изготовление аквариумного компрессора

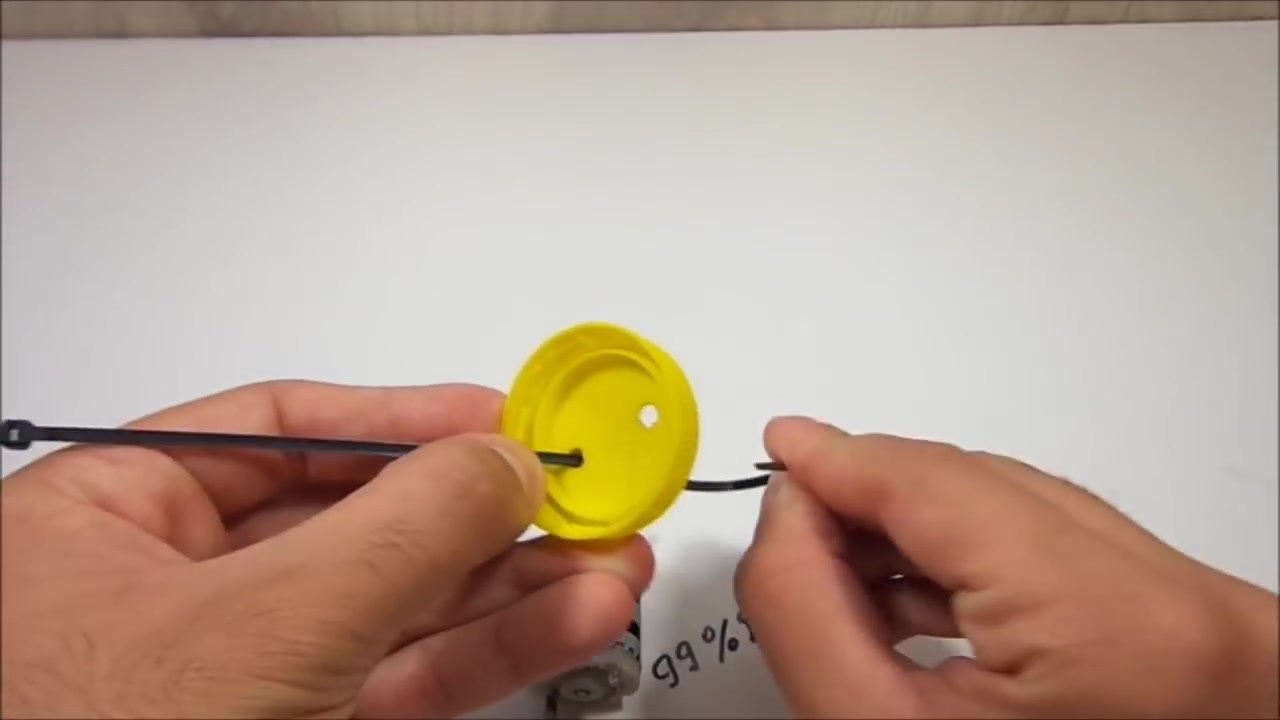

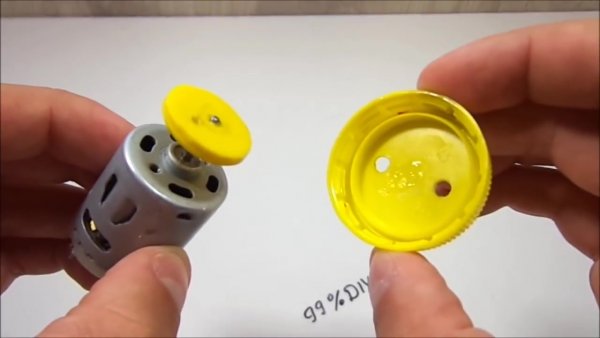

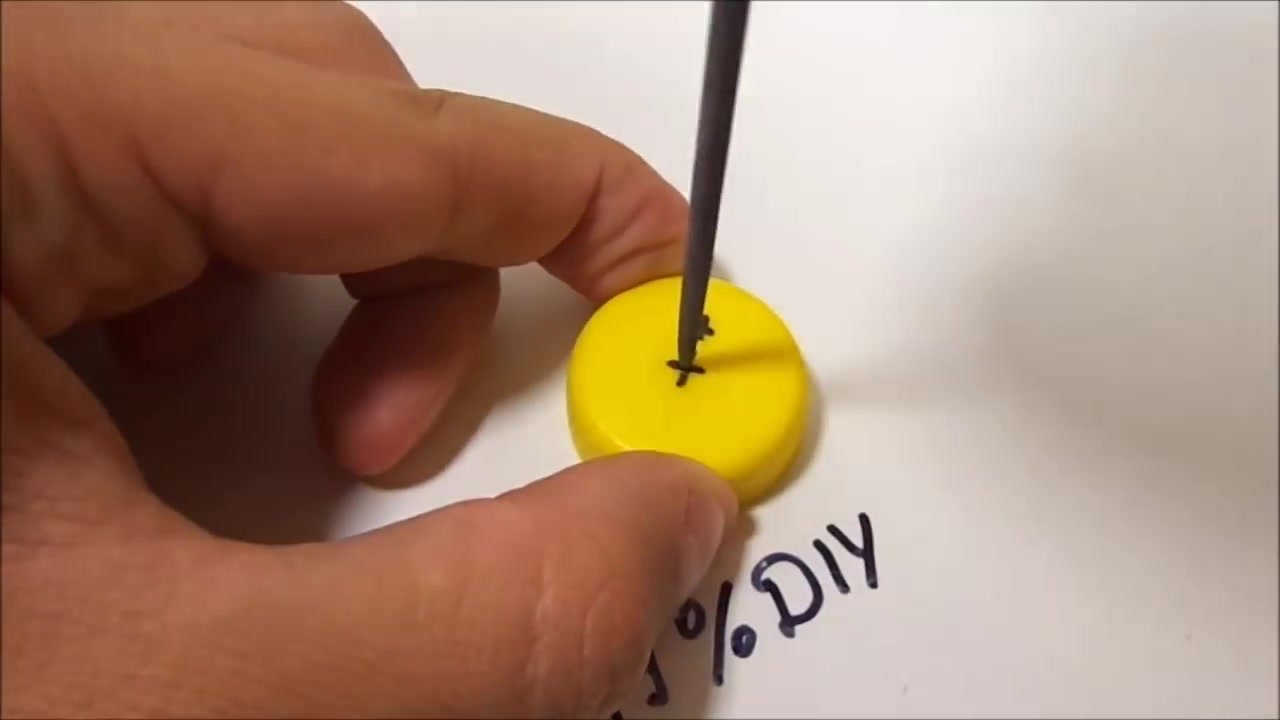

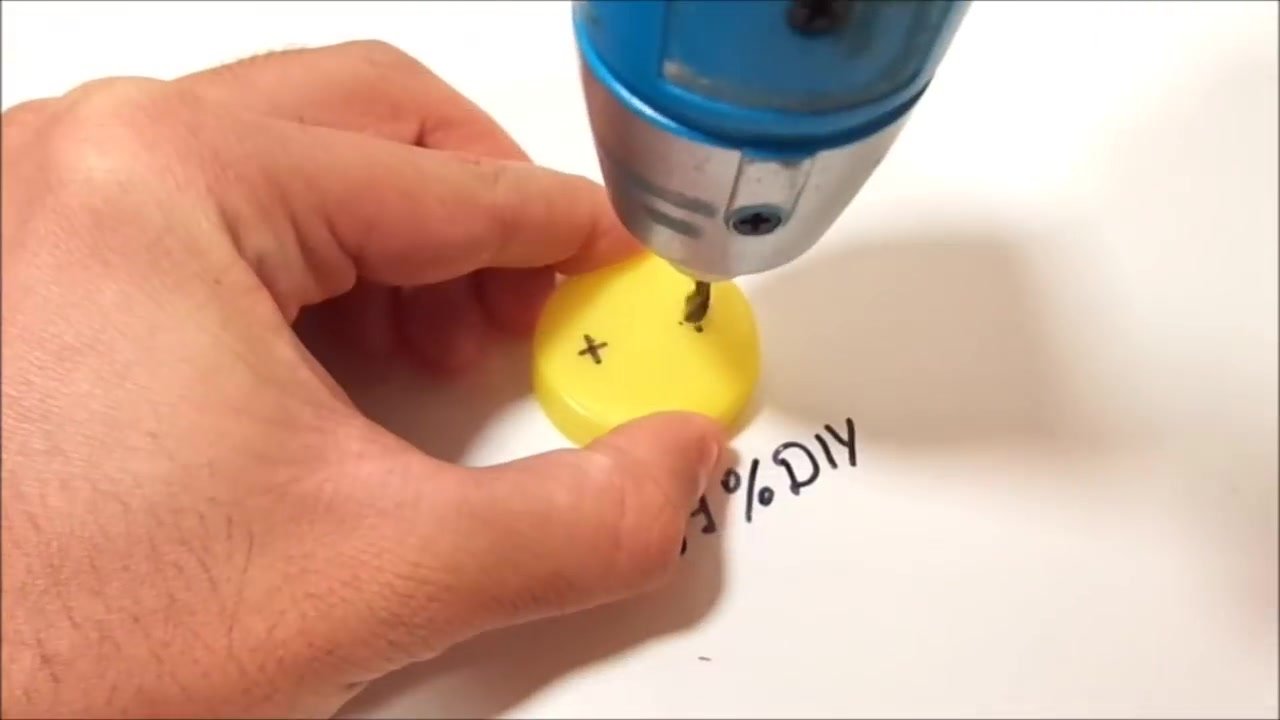

Единственный момент который следует учитывать при выборе, то, что нужно брать электродвигатель и блок питания одинакового номинального напряжения. Если блок питания 9 В, то и электродвигатель тоже на 9 В. В крышке пластиковой бутылки делаем два отверстия шилом или иголкой, одно по центру, второе 7-8 мм от центра.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

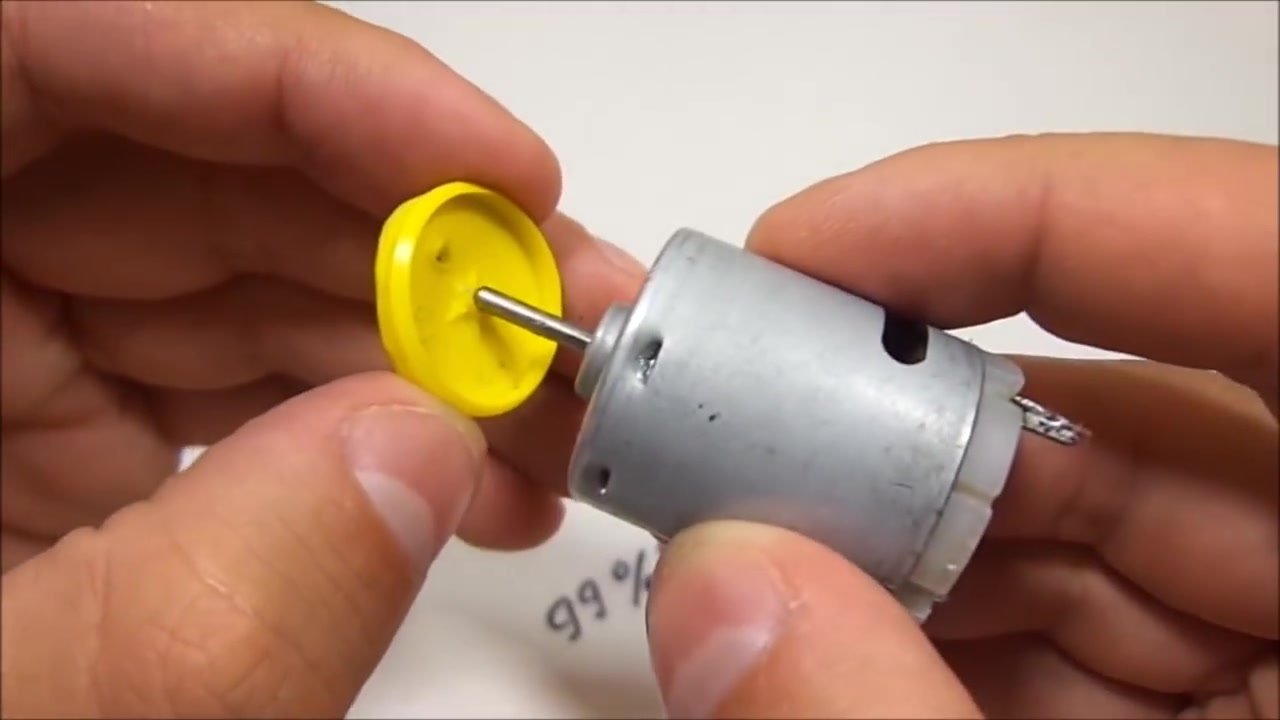

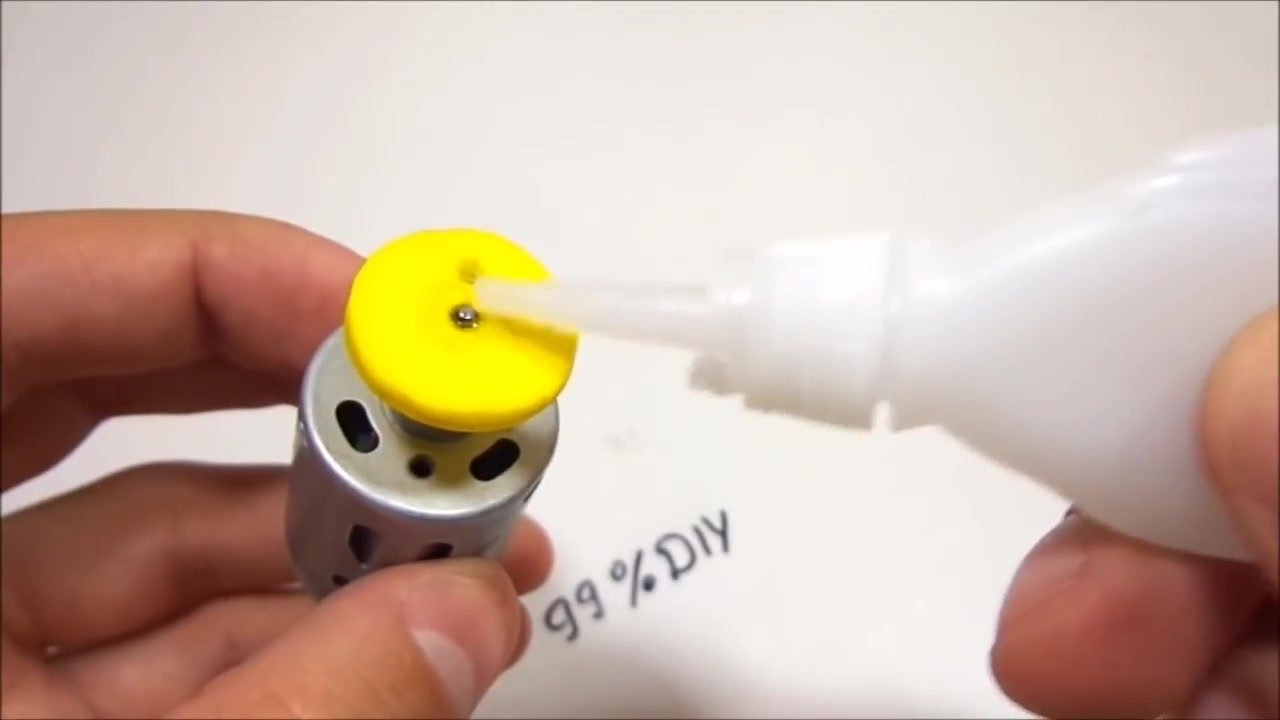

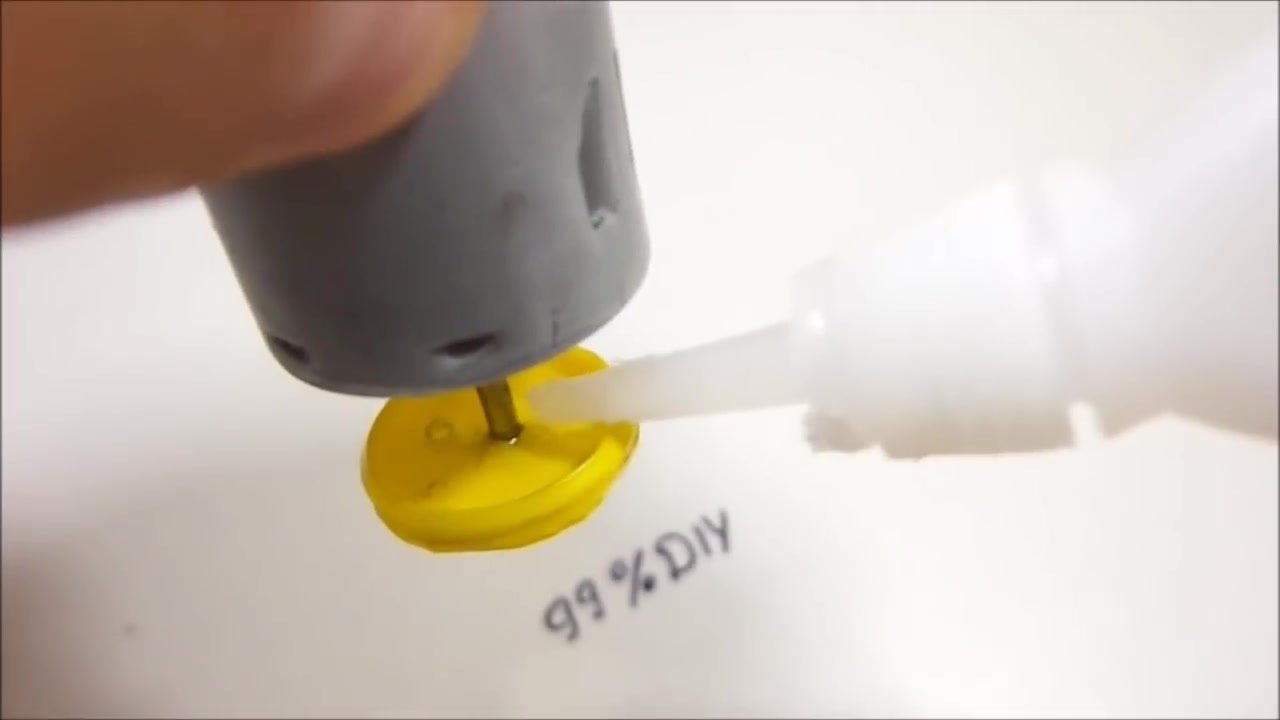

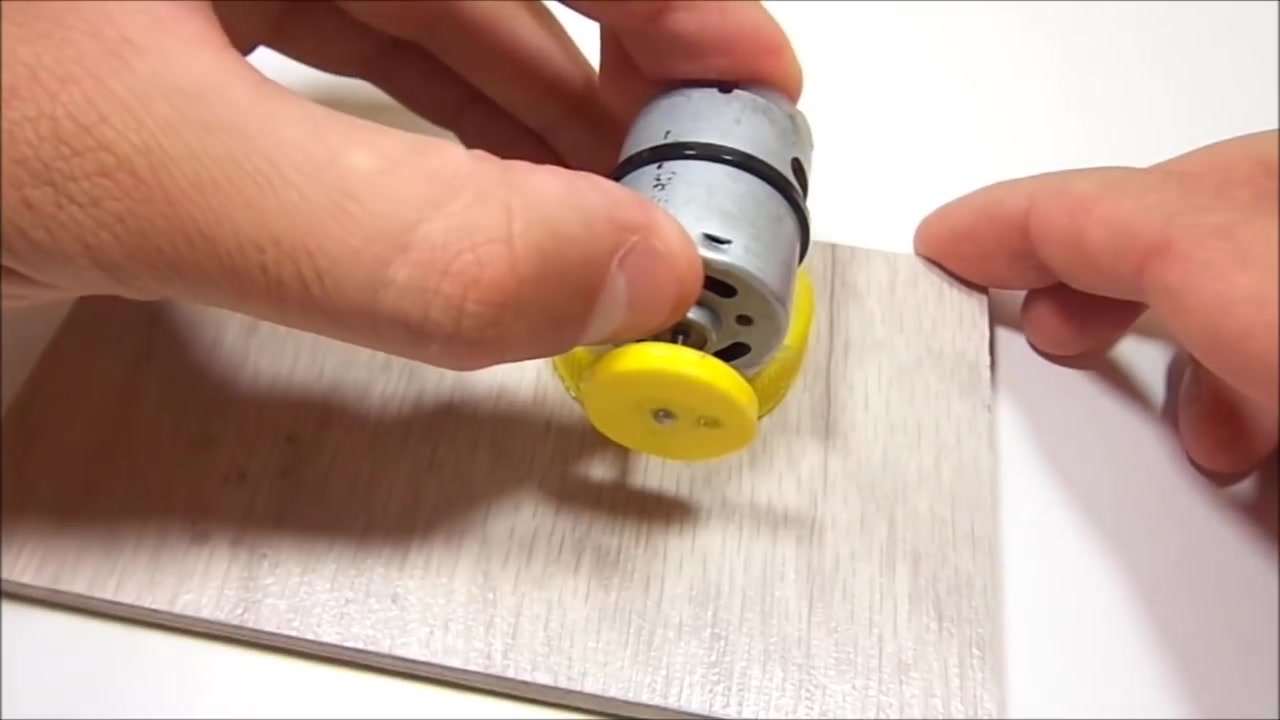

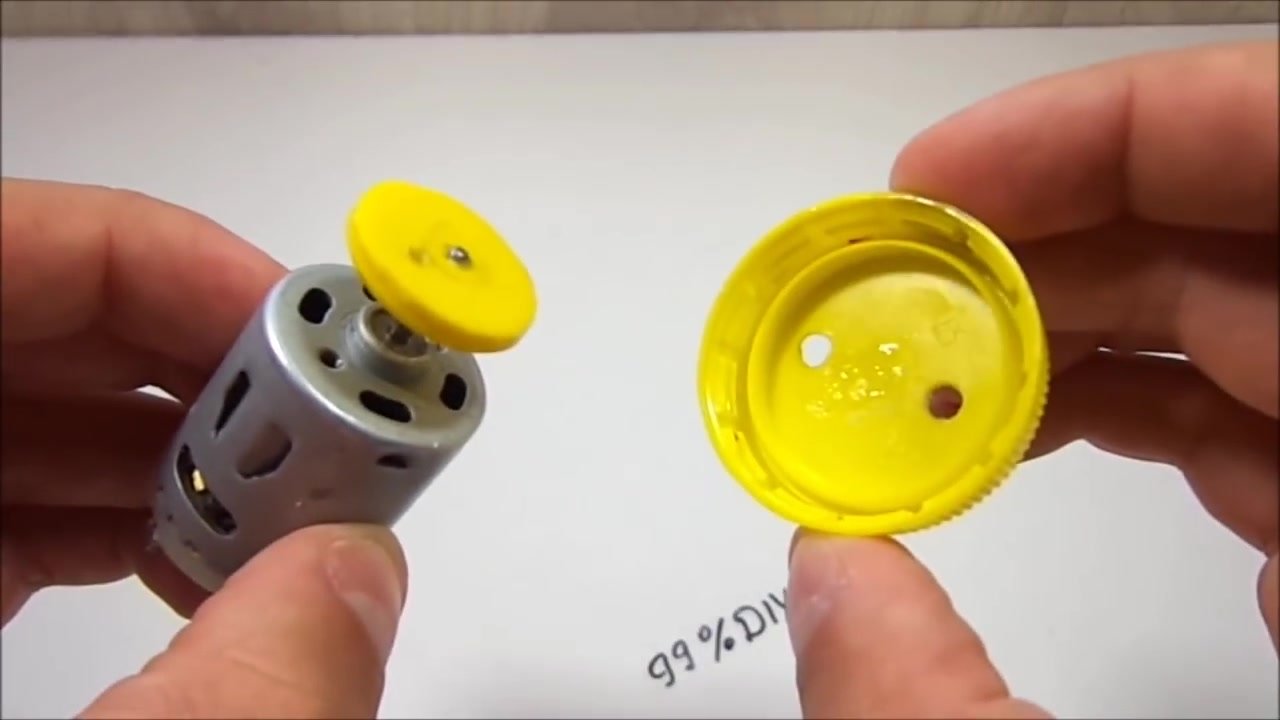

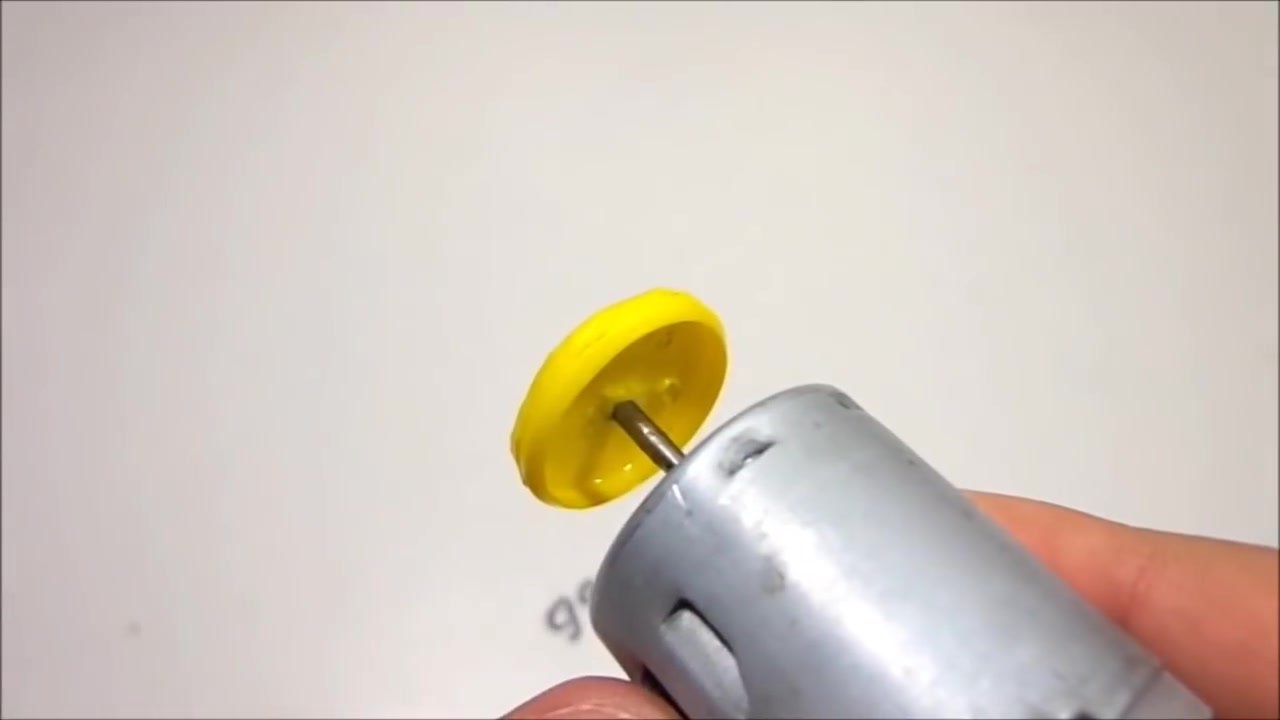

Теперь вырезаем небольшое колесо ножницами или ножом, и насаживаем его на вал двигателя.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора
Дополнительно фиксируем колесо супер-клеем с обеих сторон.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора

Фиксация двигателя на платформе

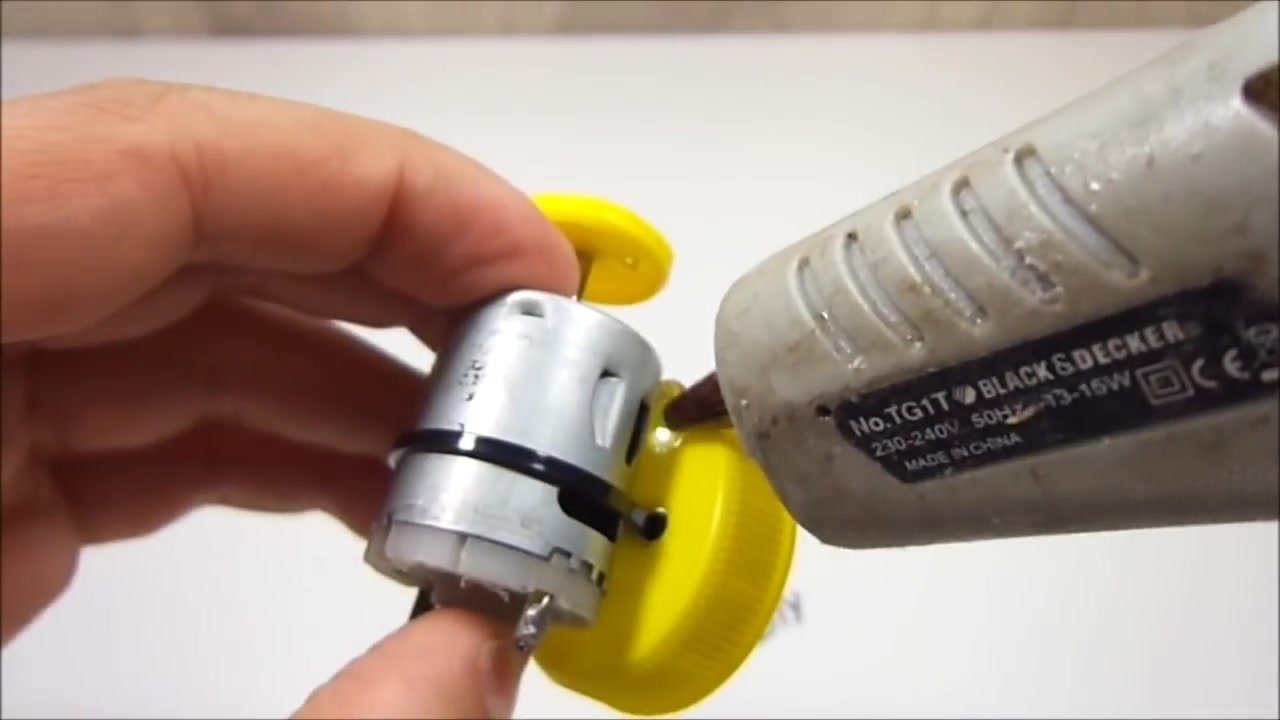

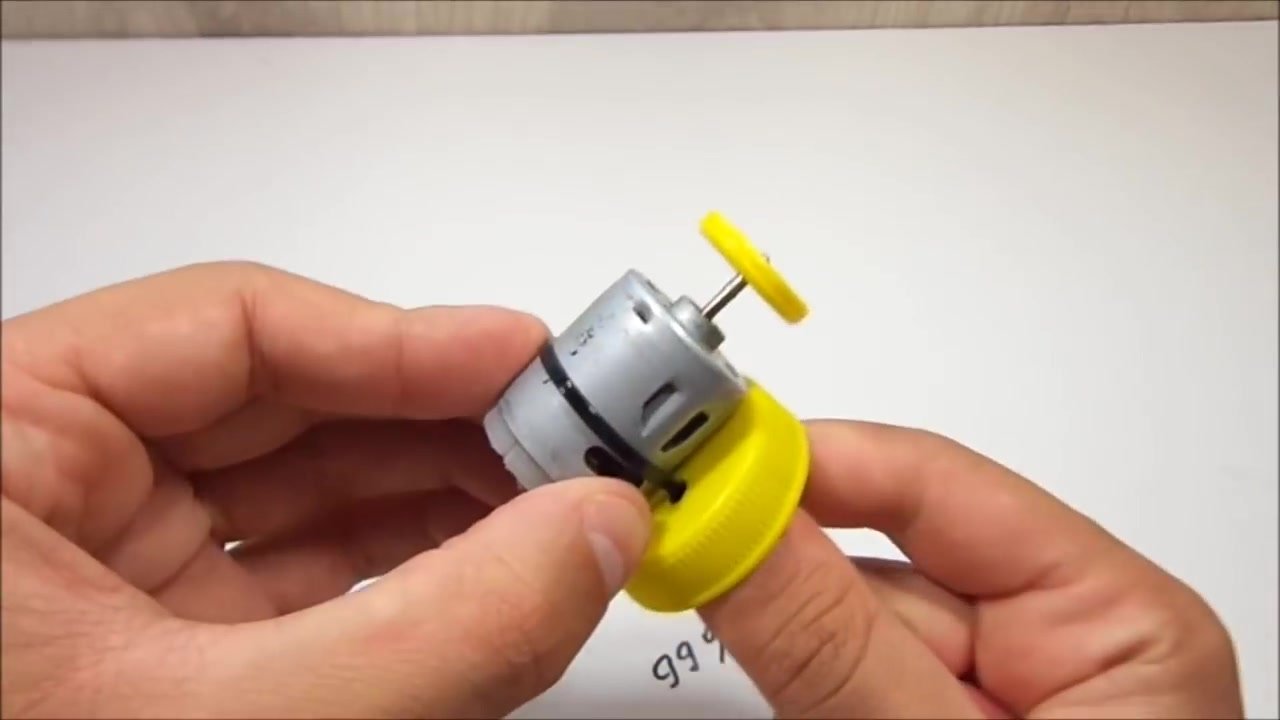

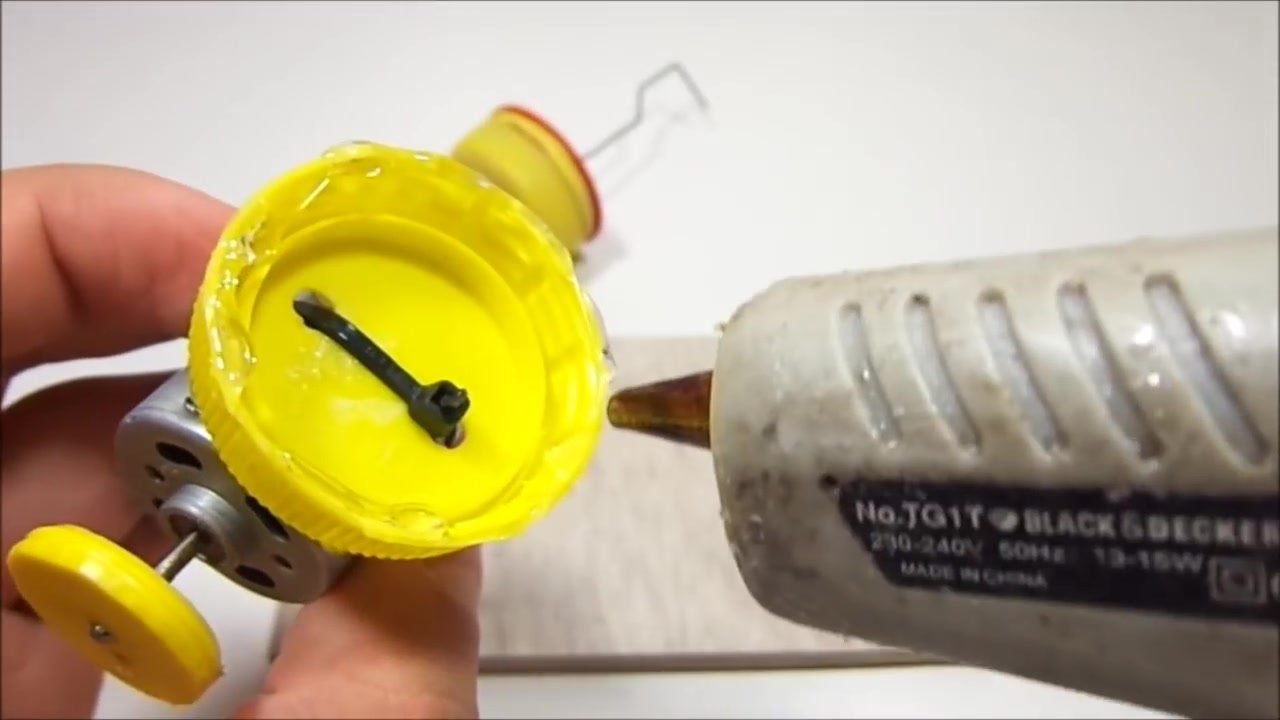

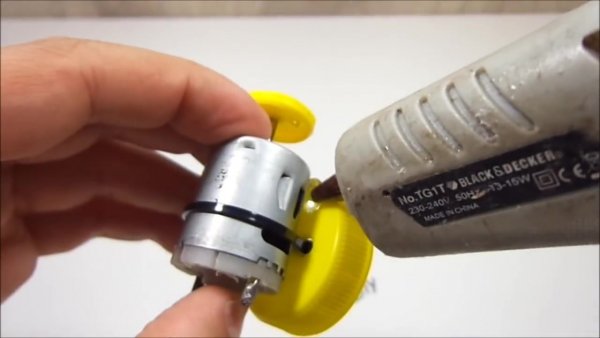

Для того, чтобы зафиксировать двигатель используем крышку от 5-литровой пластиковой бутылки. Делаем в ней два отверстия и крепим двигатель пластиковым хомутом. Ну и для более надёжной фиксации используем горячий клей.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

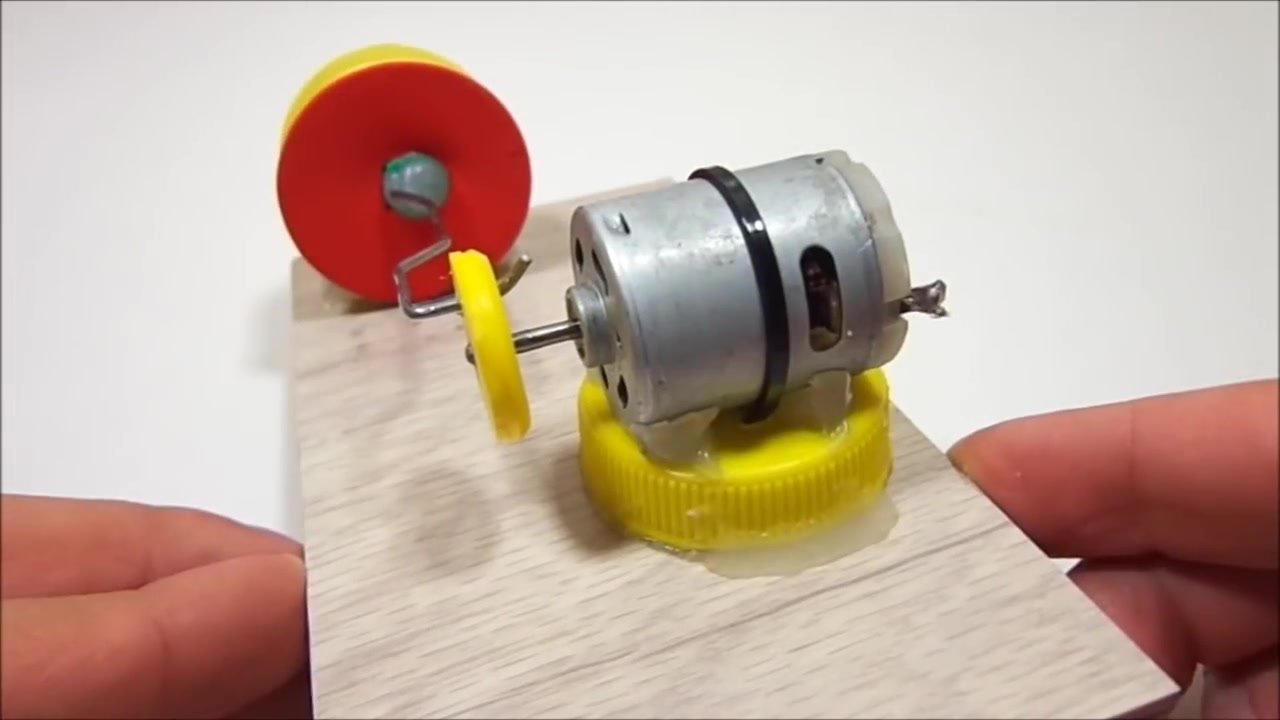

Теперь крышку на которой прикреплен двигатель, устанавливаем на кусок керамической плитки, ламината либо другого подходящего материала размером 20см х 10см и всё фиксируем горячим клеем.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

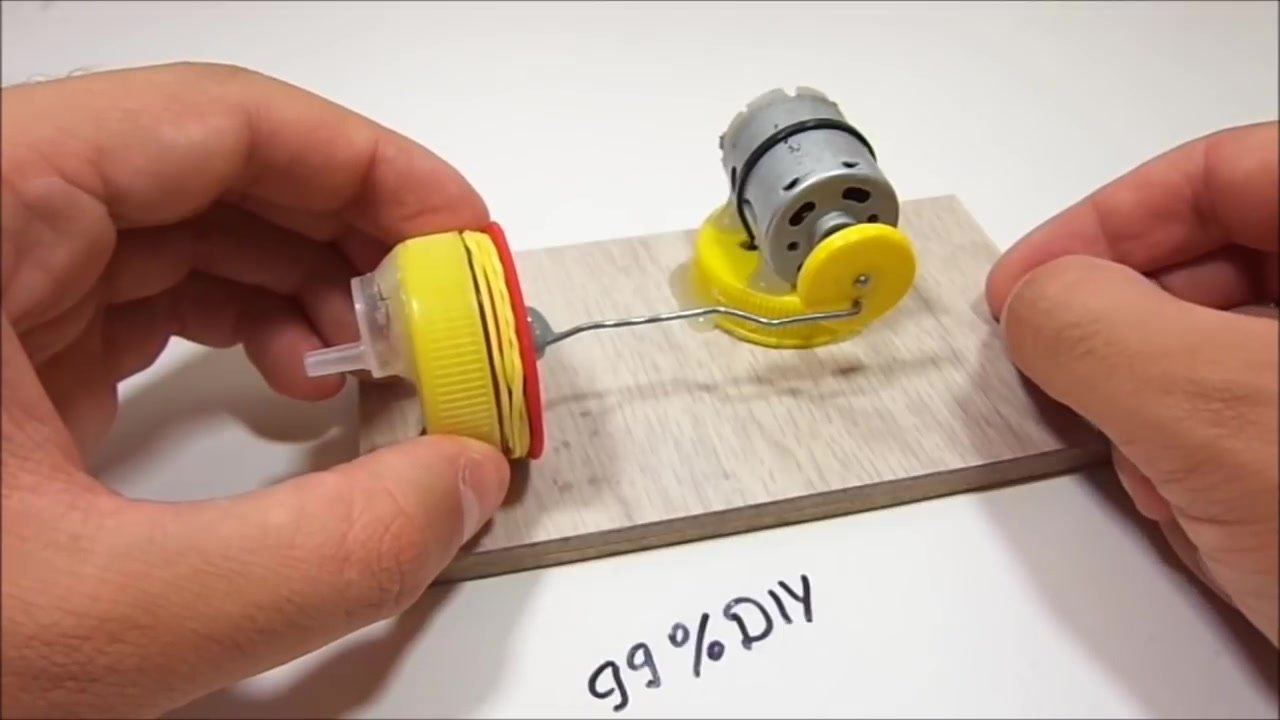

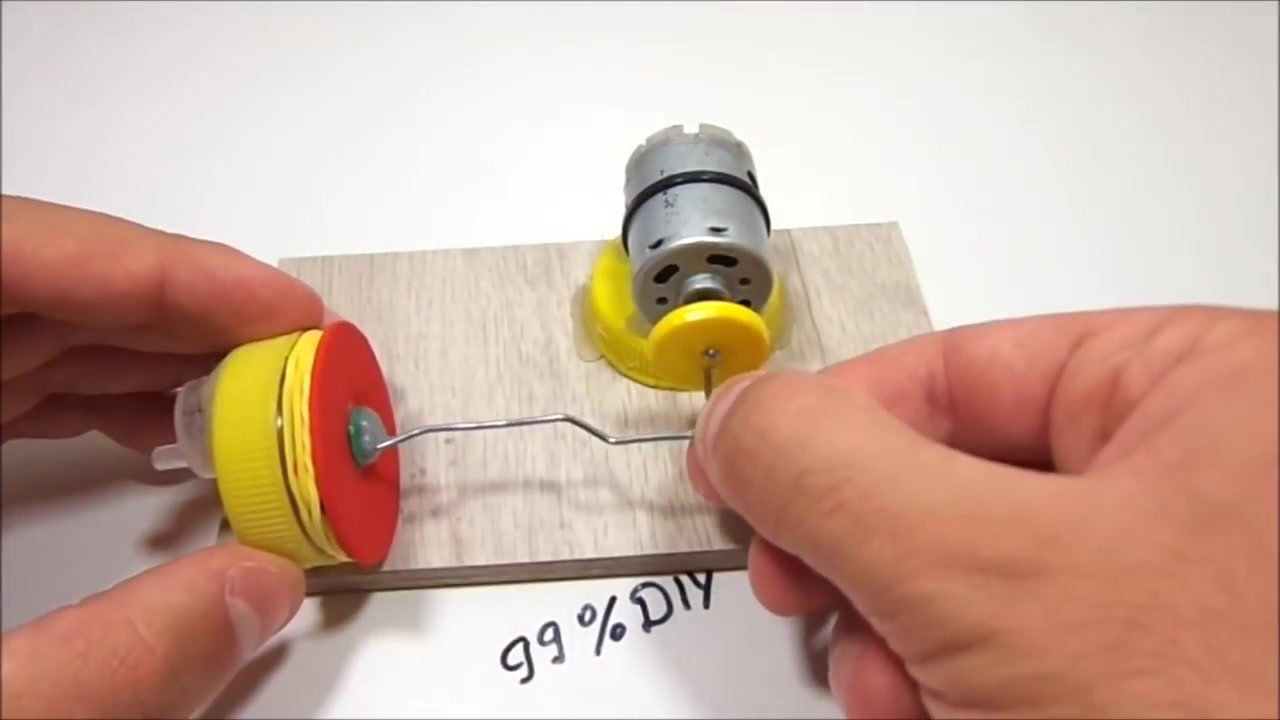

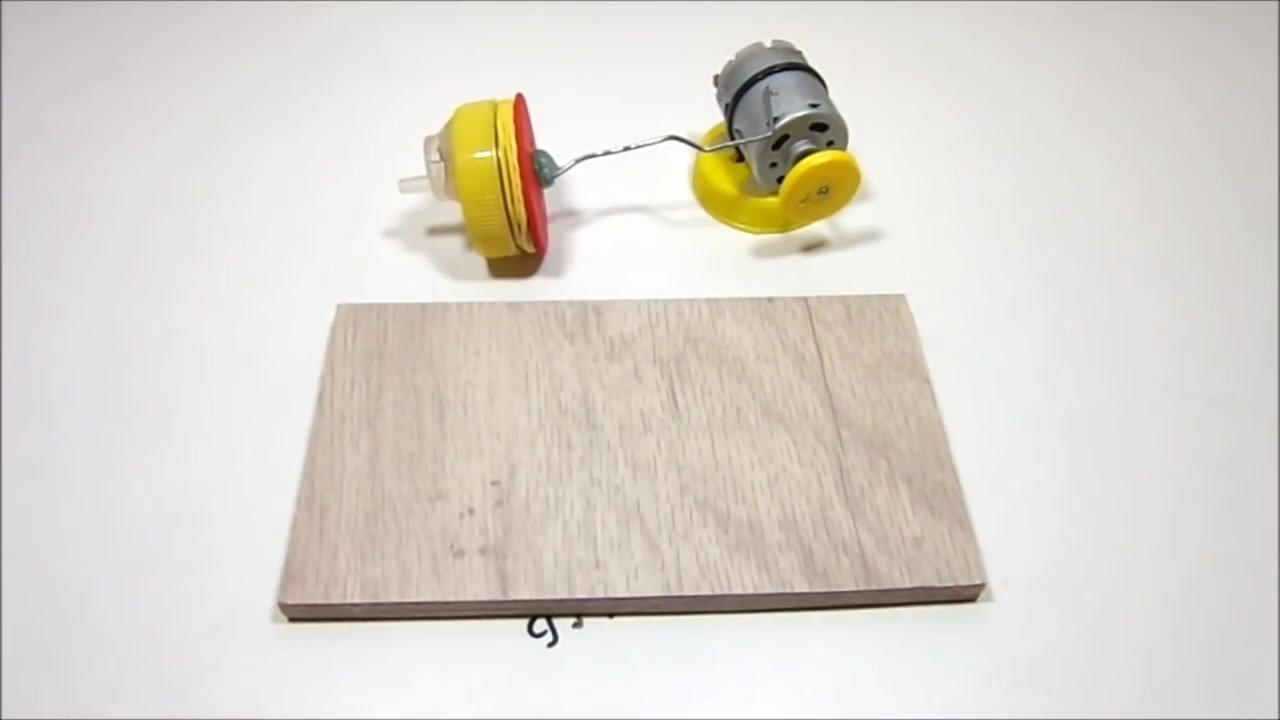

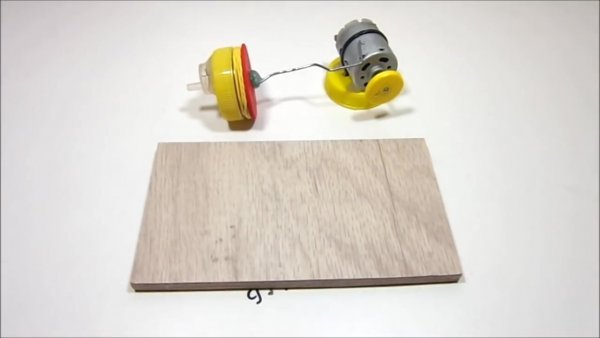

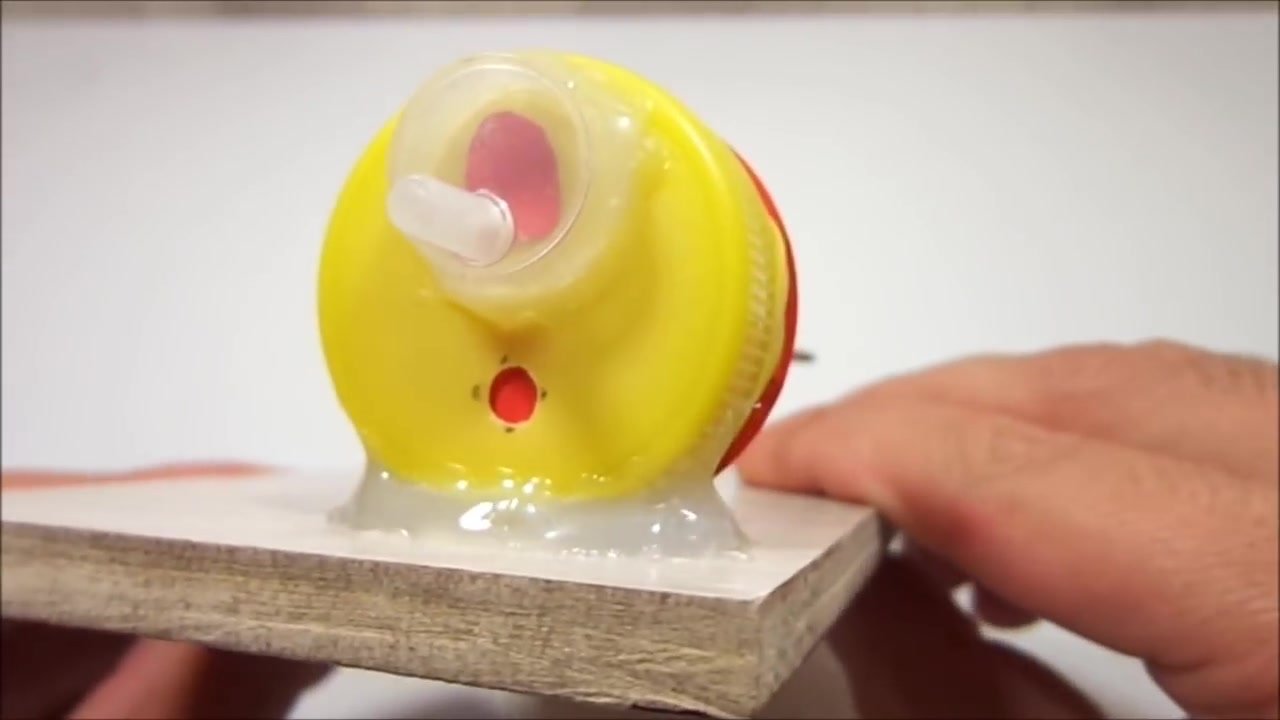

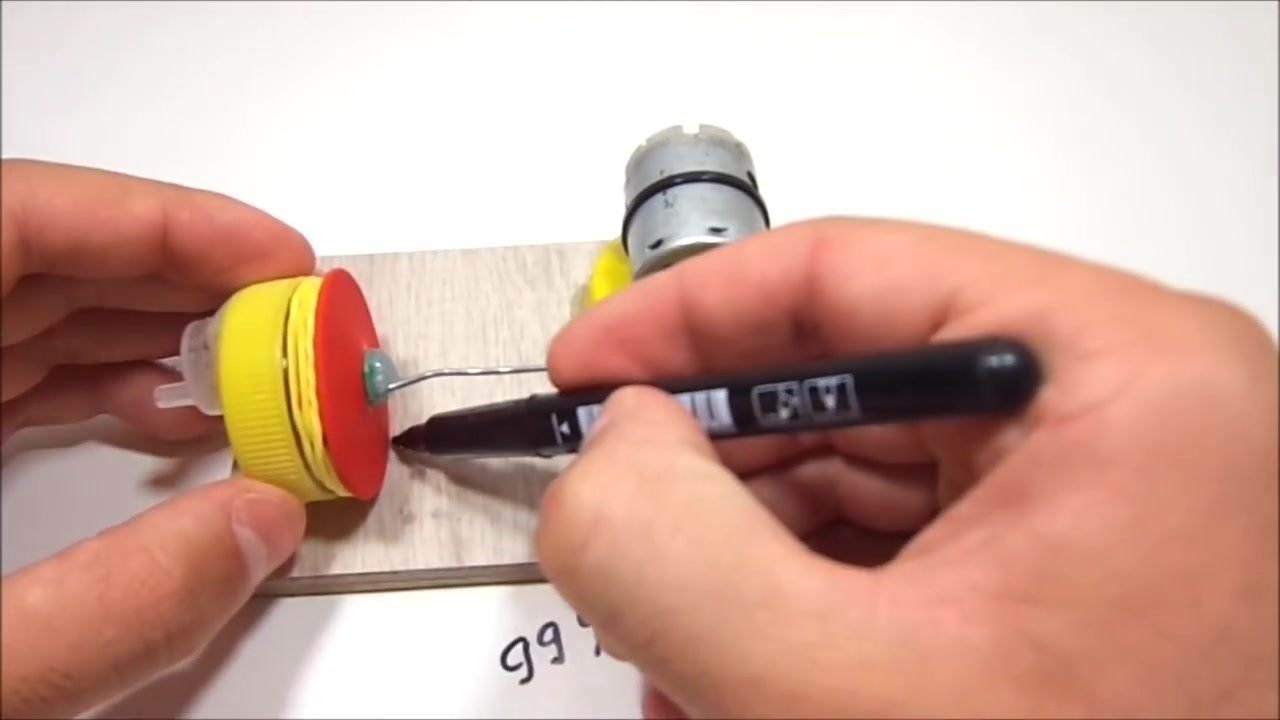

Совмещаем шатун насоса с отверстием на колесе двигателя и отмечаем, на каком расстоянии установить насос. После этого крепим насос с помощью горячего клея.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

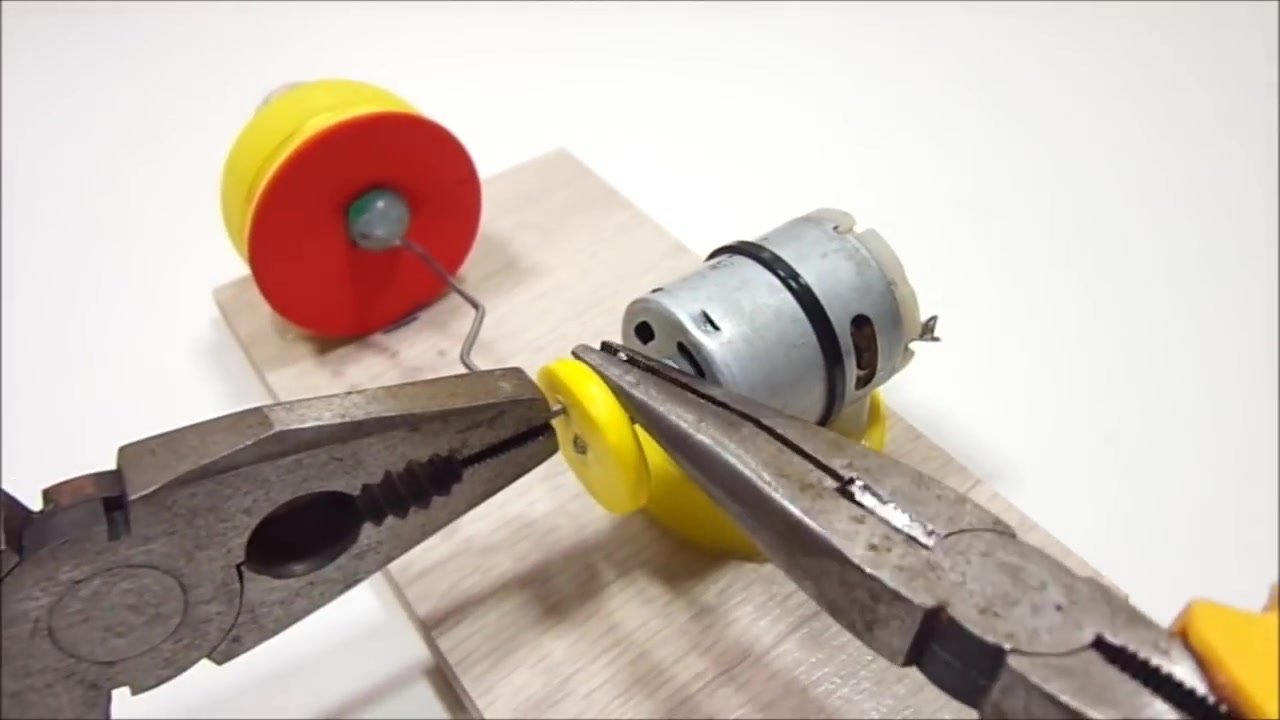

Теперь вставляем шатун в отверстие и подгибаем его немного плоскогубцами для того чтобы он не выскочил при работе.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора

Подключение двигателя

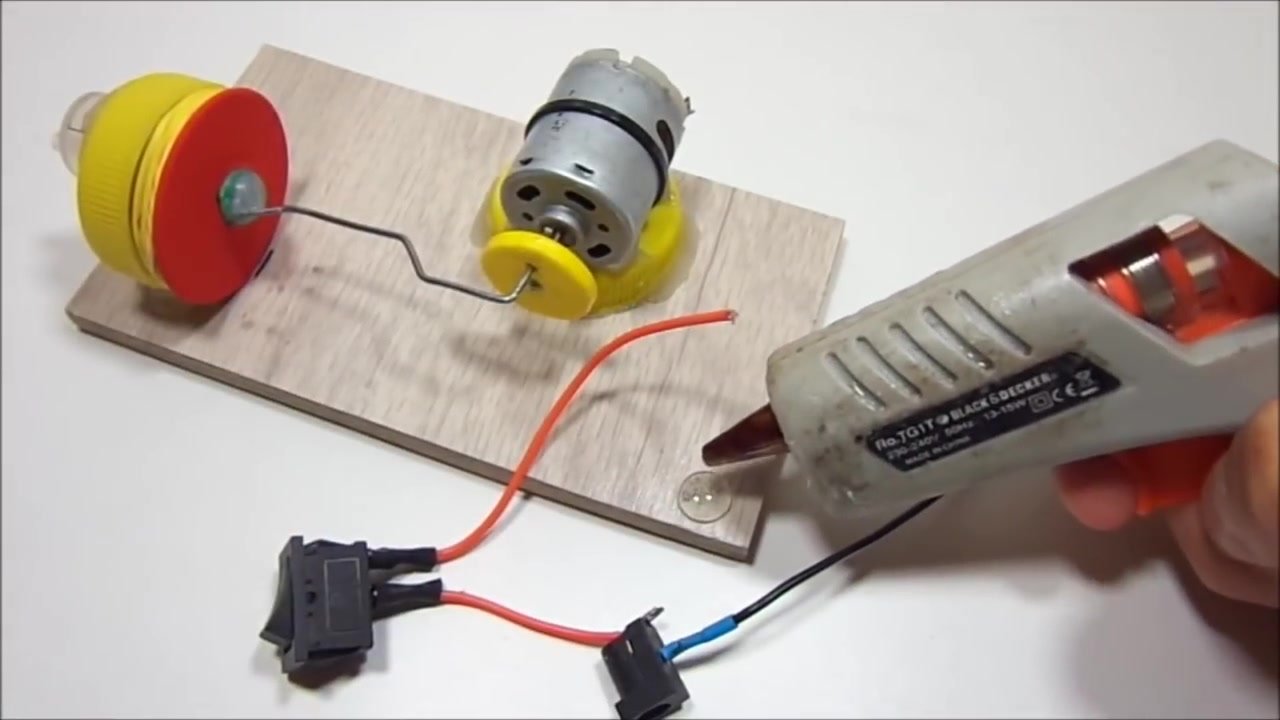

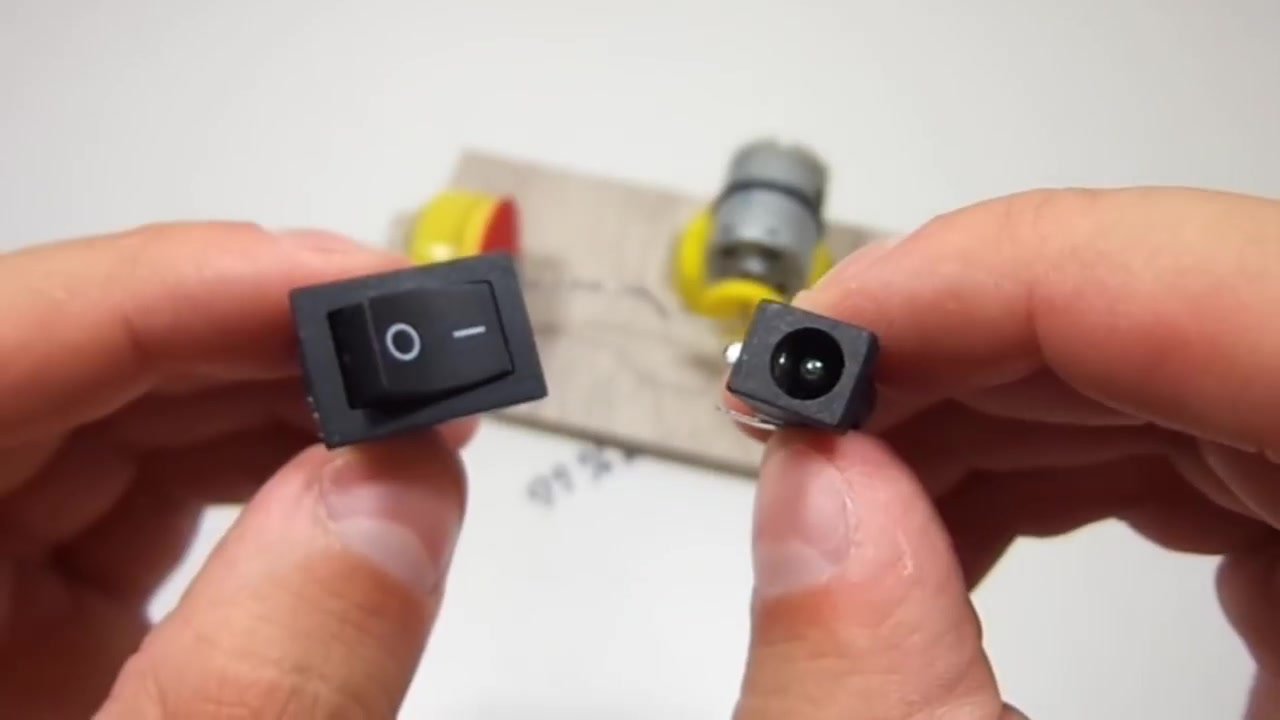

Для того чтобы запитать наш двигатель, мы будем использовать блок питания на 9В. Теперь, только остаётся подключить к двигателю кнопку включения-выключения, и разъём под штекер блока питания.

Изготовление аквариумного компрессора

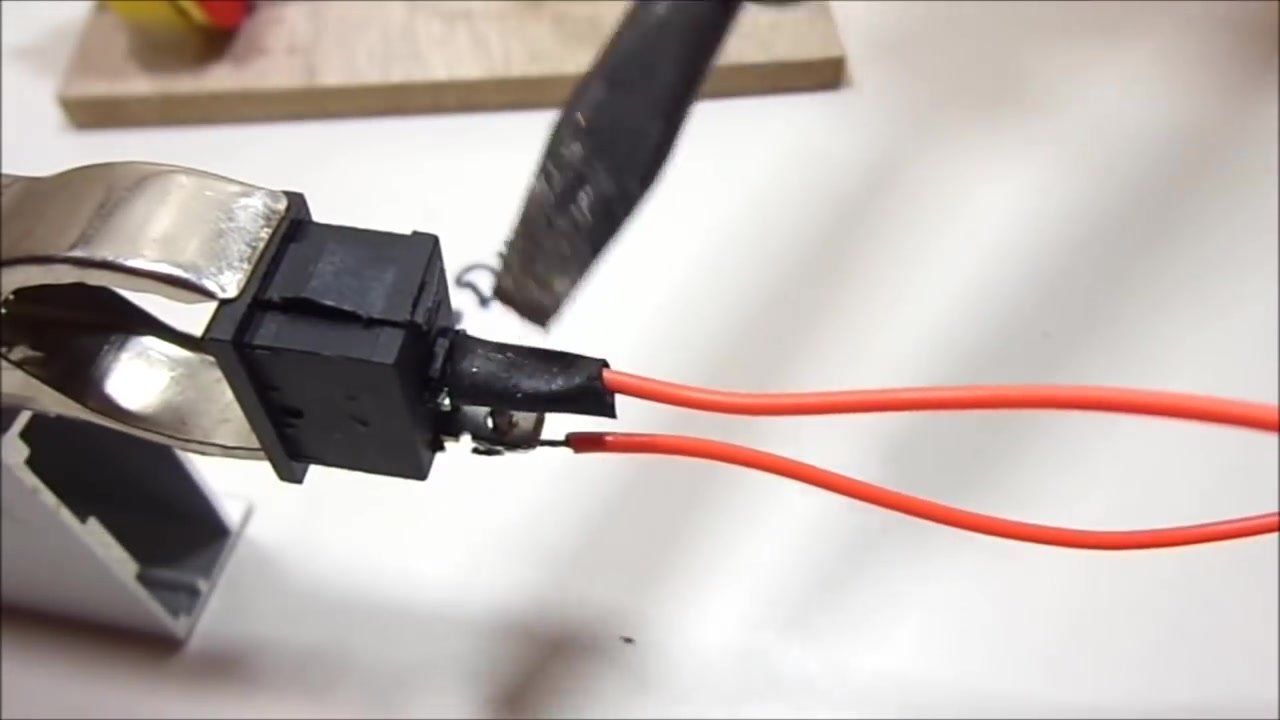

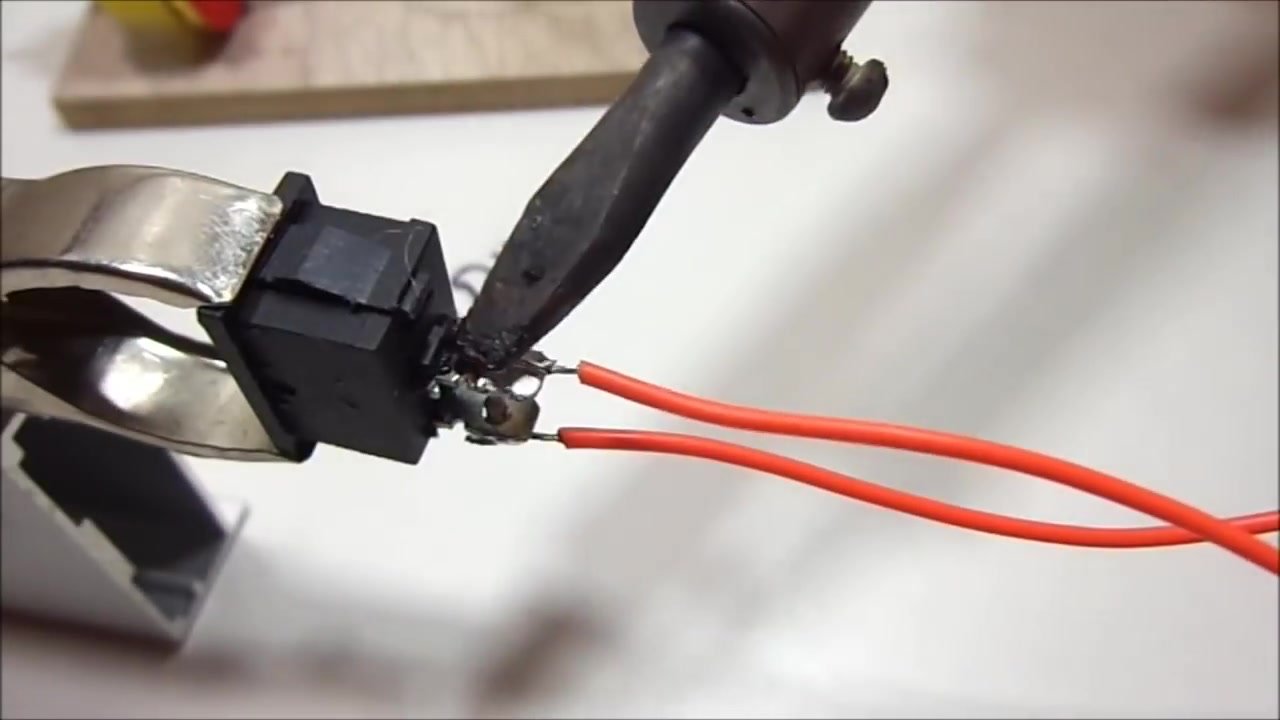

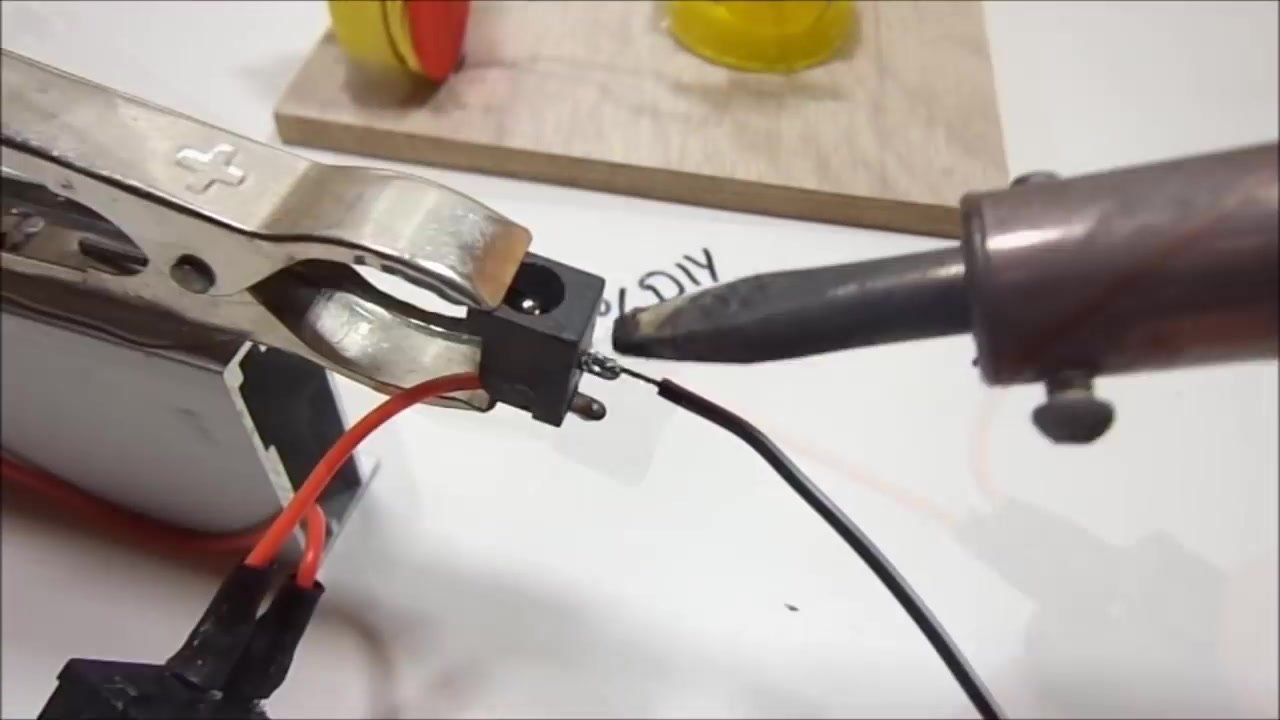

Сначала припаиваем провода к кнопке и изолируем места пайки термоусадочной трубкой.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора
Дальше один конец провода от кнопки припаиваем к входному разъёму.

Изготовление аквариумного компрессора
Припаиваем ещё один провод к входному разъёму и крепим всё к основанию горячим клеем.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

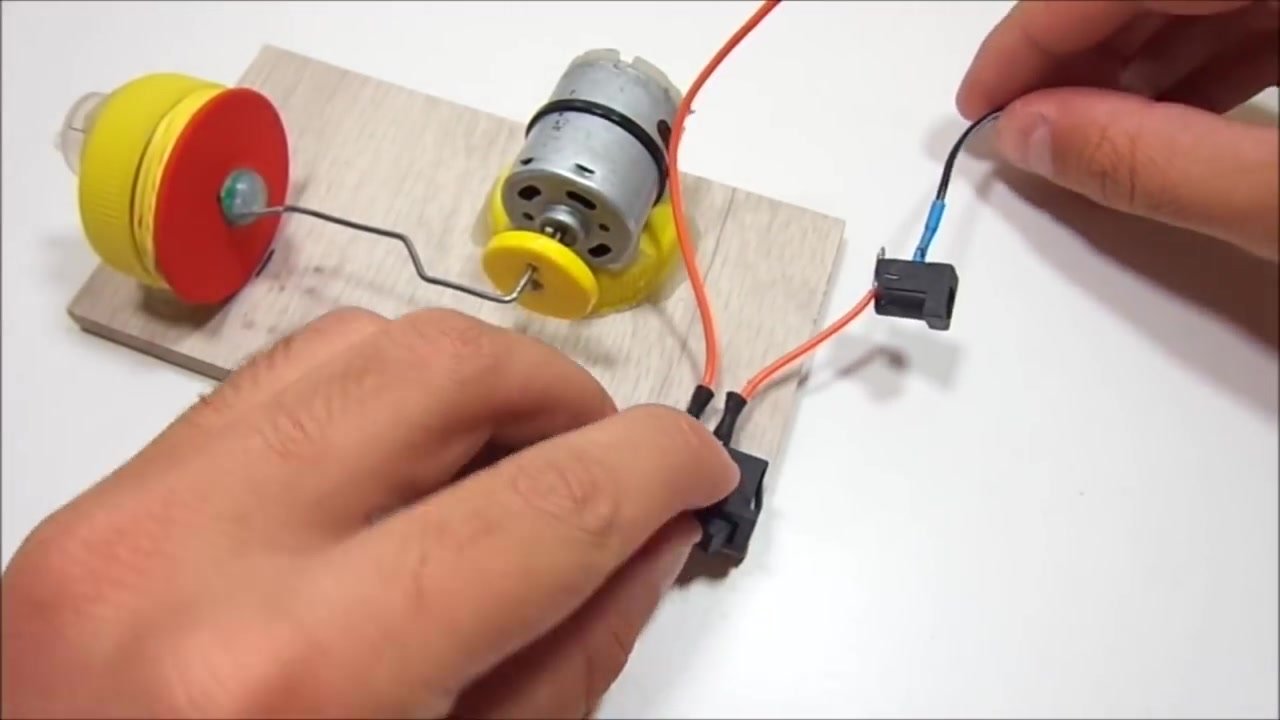

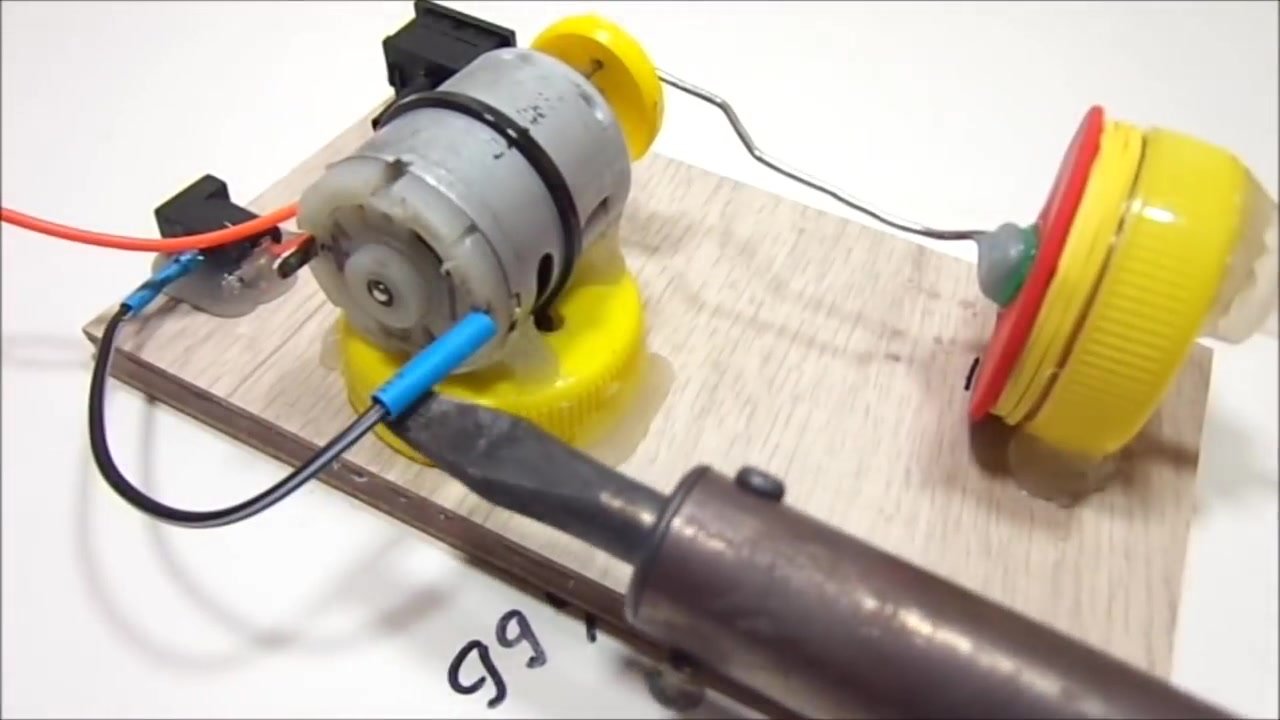

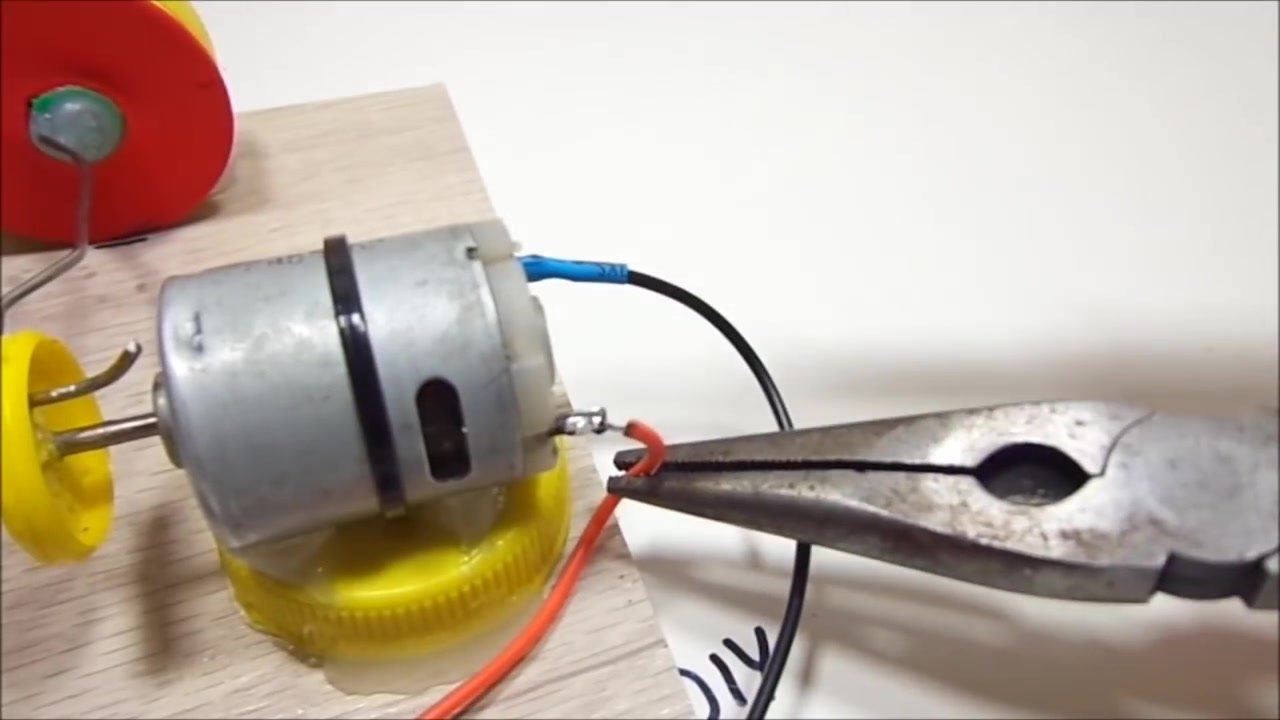

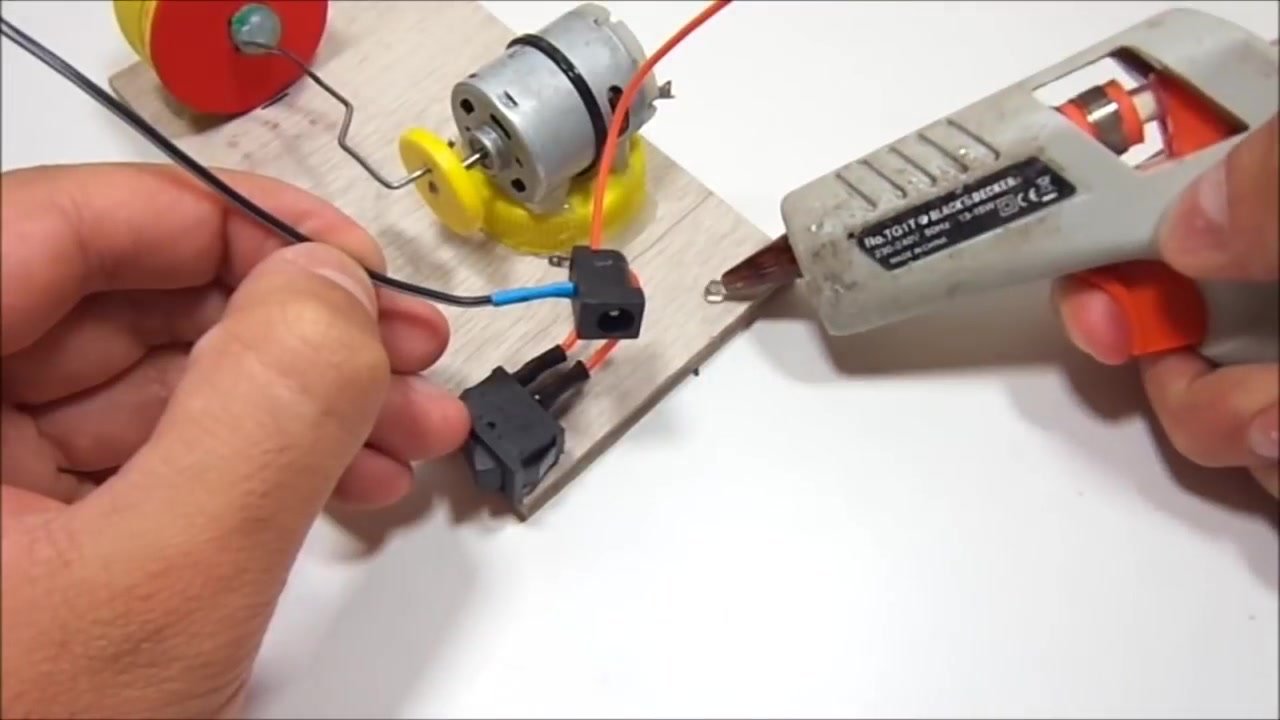

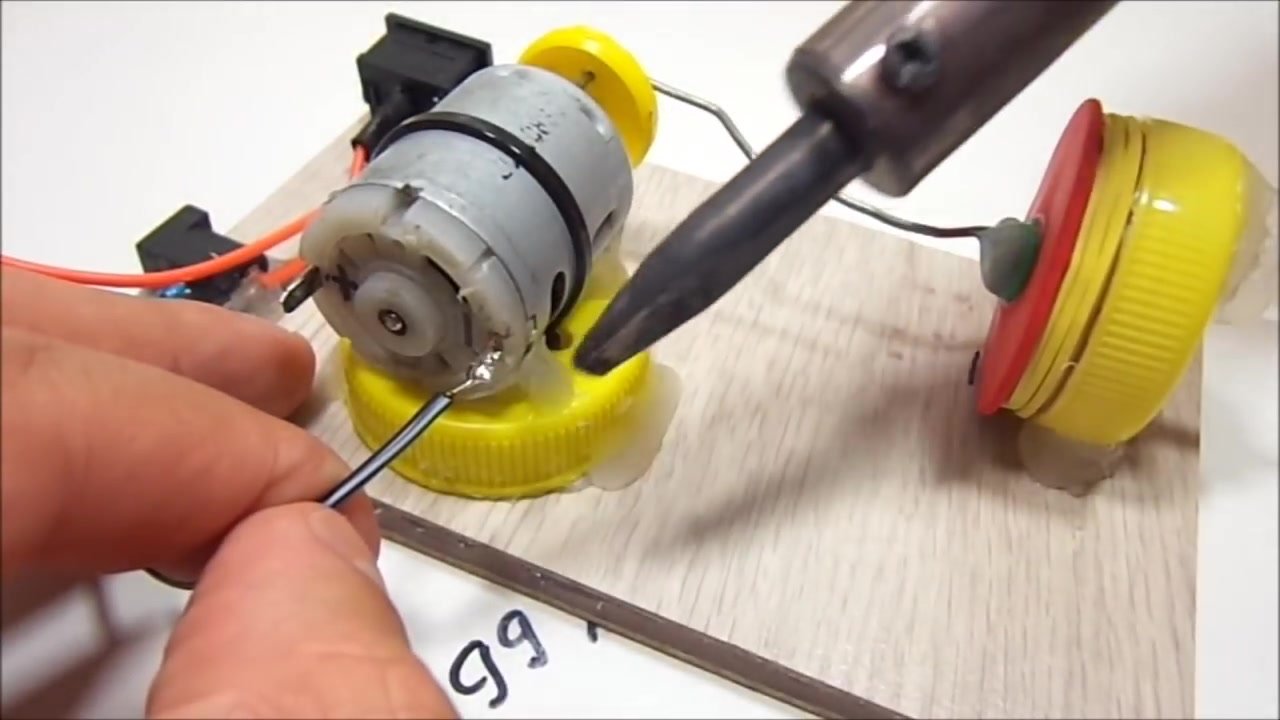

Теперь два провода которые идут от кнопки и входного разъёма припаиваем к клеммам двигателя, и изолируем термоусадкой, а провода дополнительно фиксируем на основании горячим клеем.

Изготовление аквариумного компрессора Изготовление аквариумного компрессора Изготовление аквариумного компрессора

Запуск и проверка

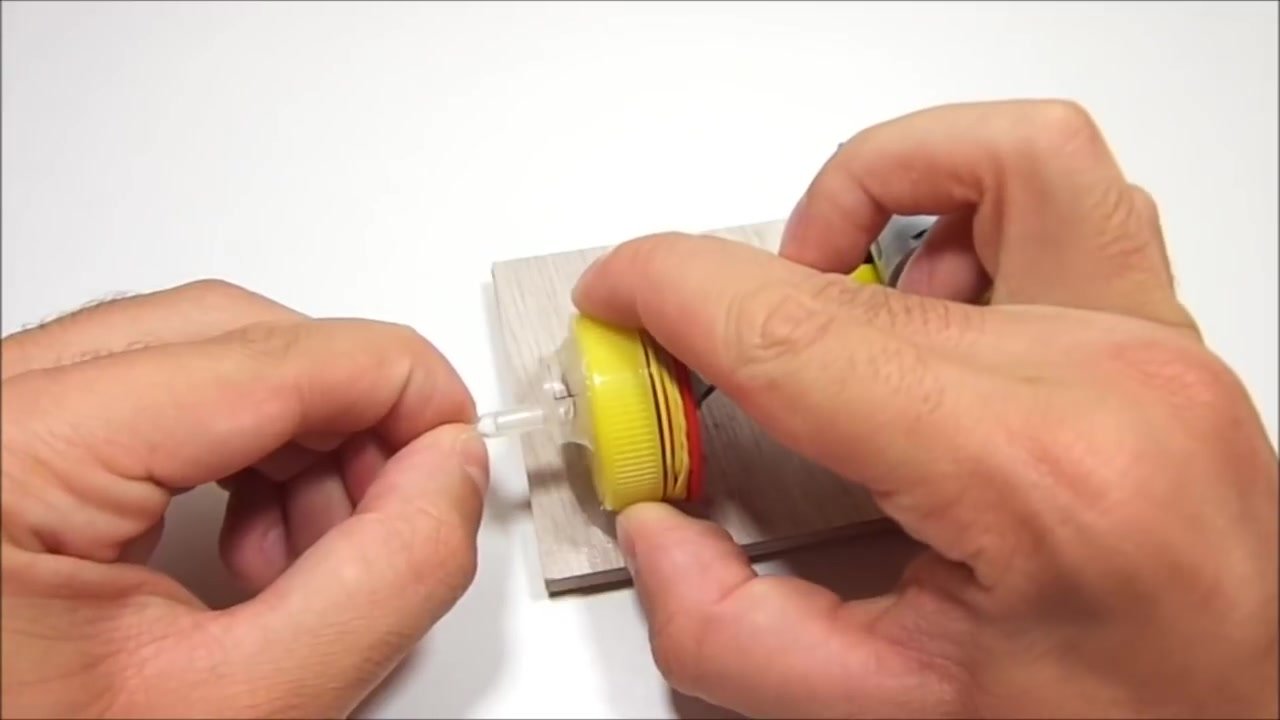

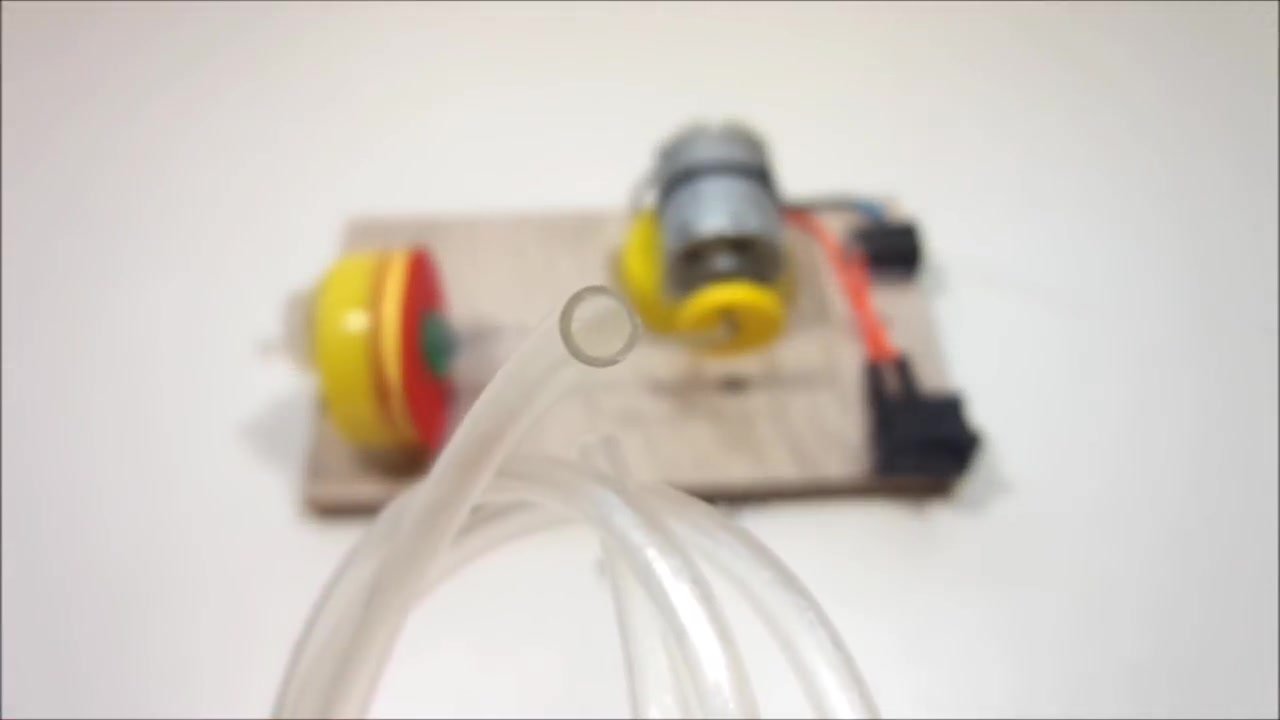

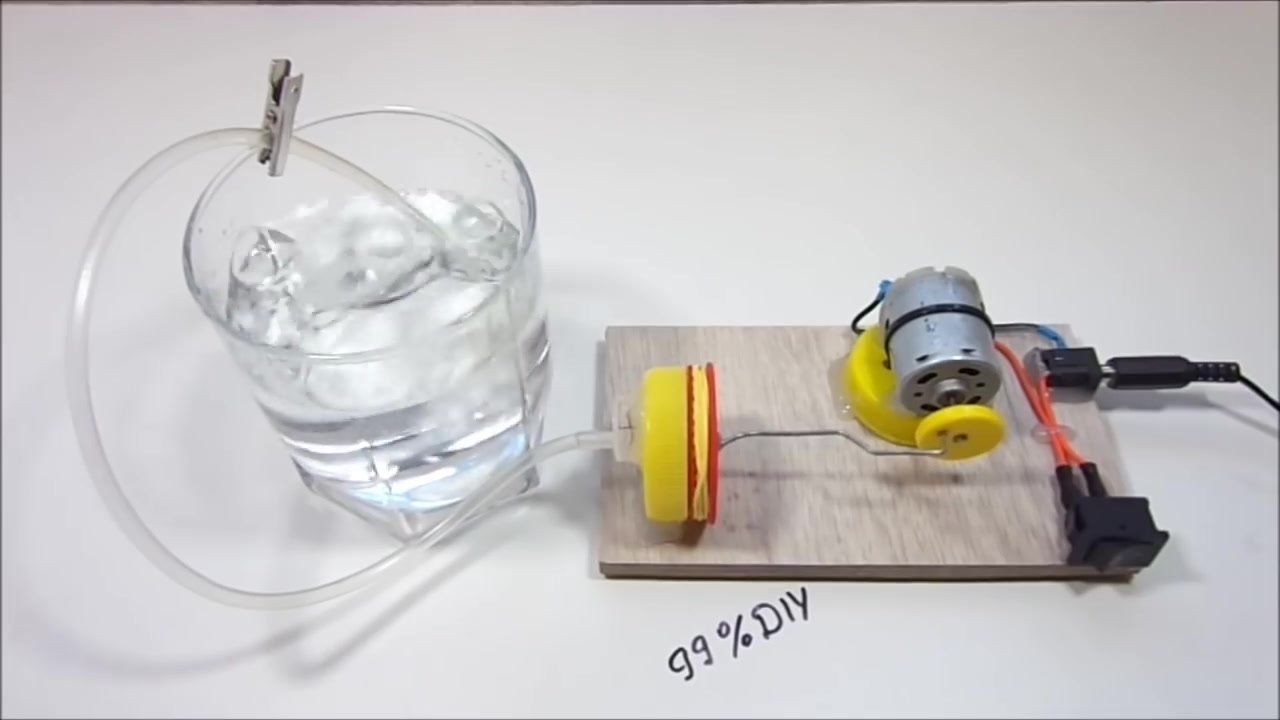

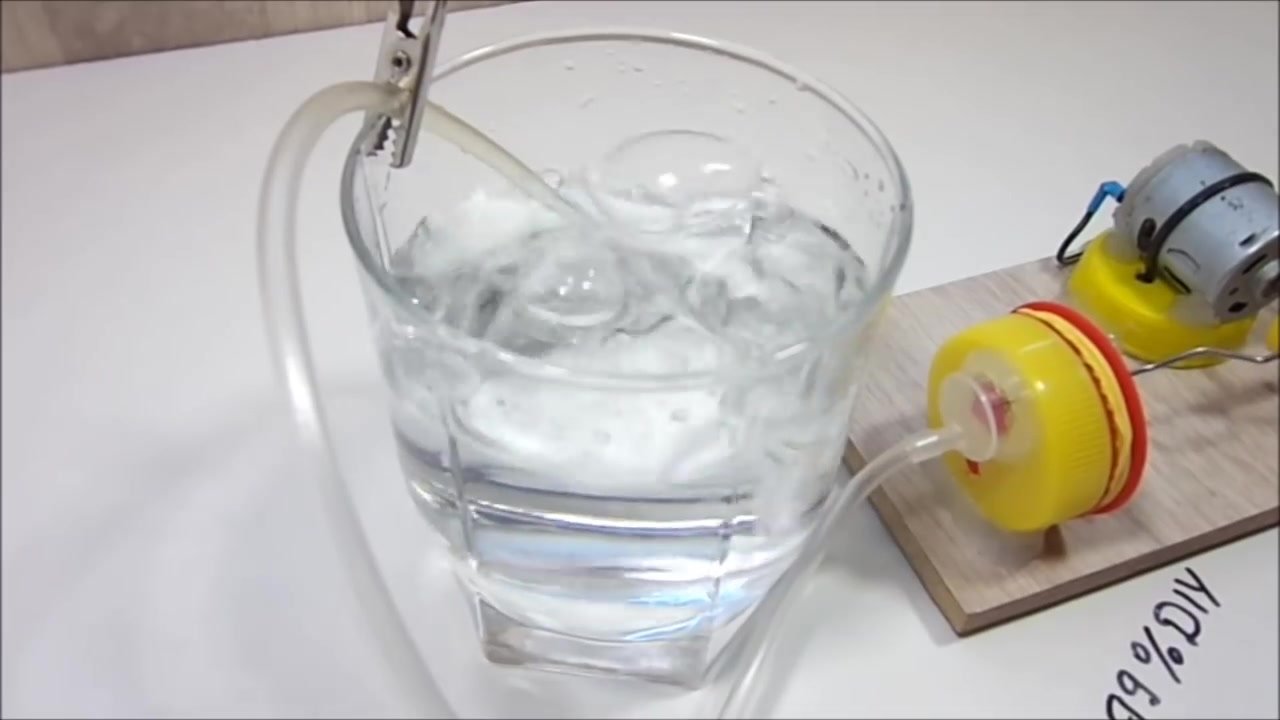

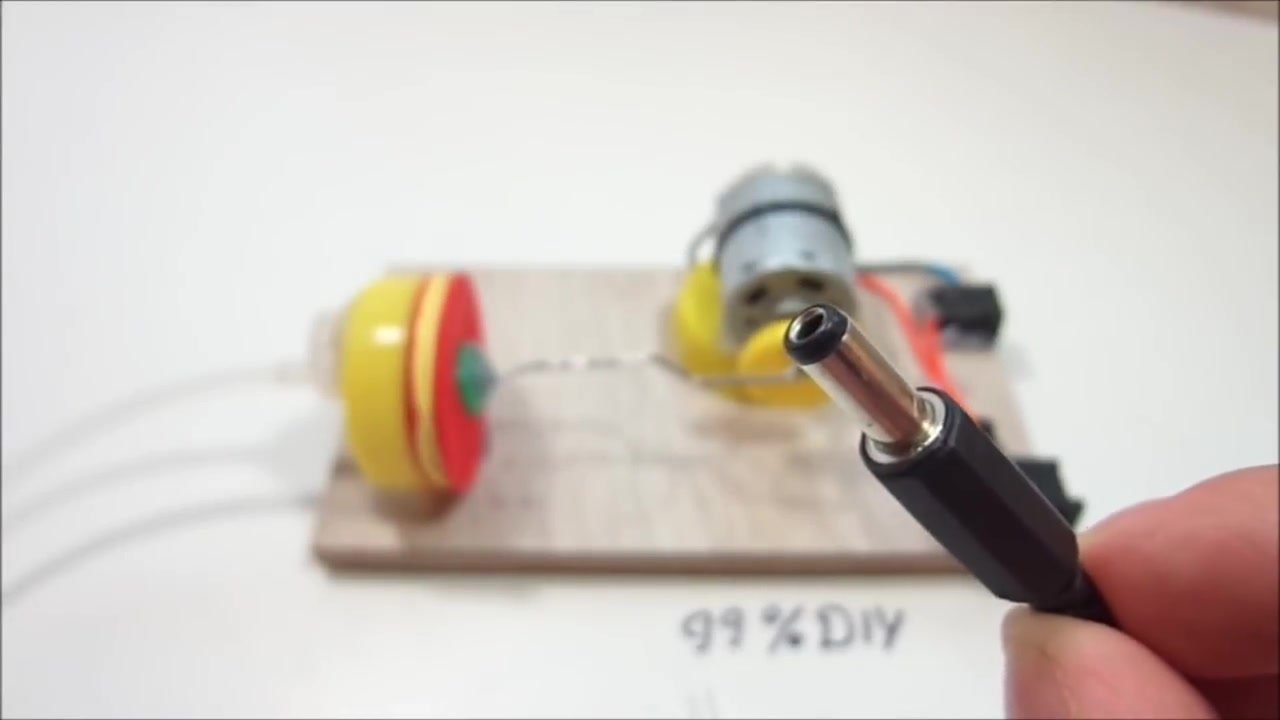

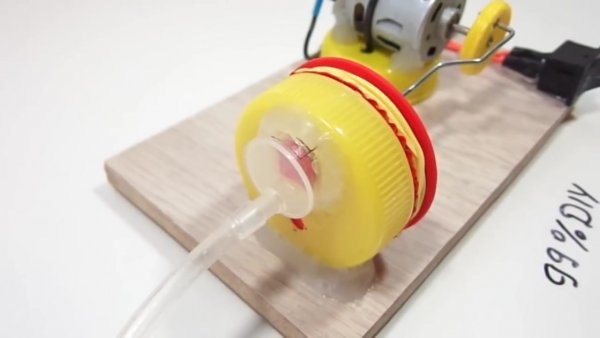

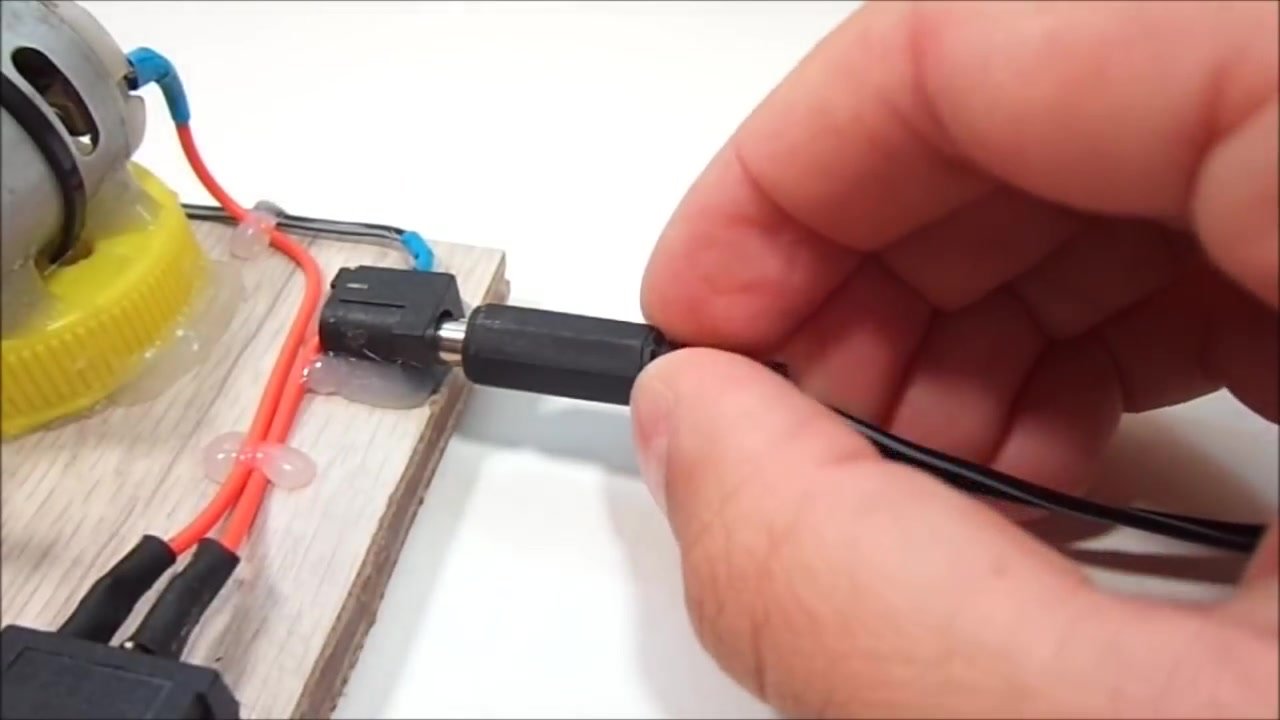

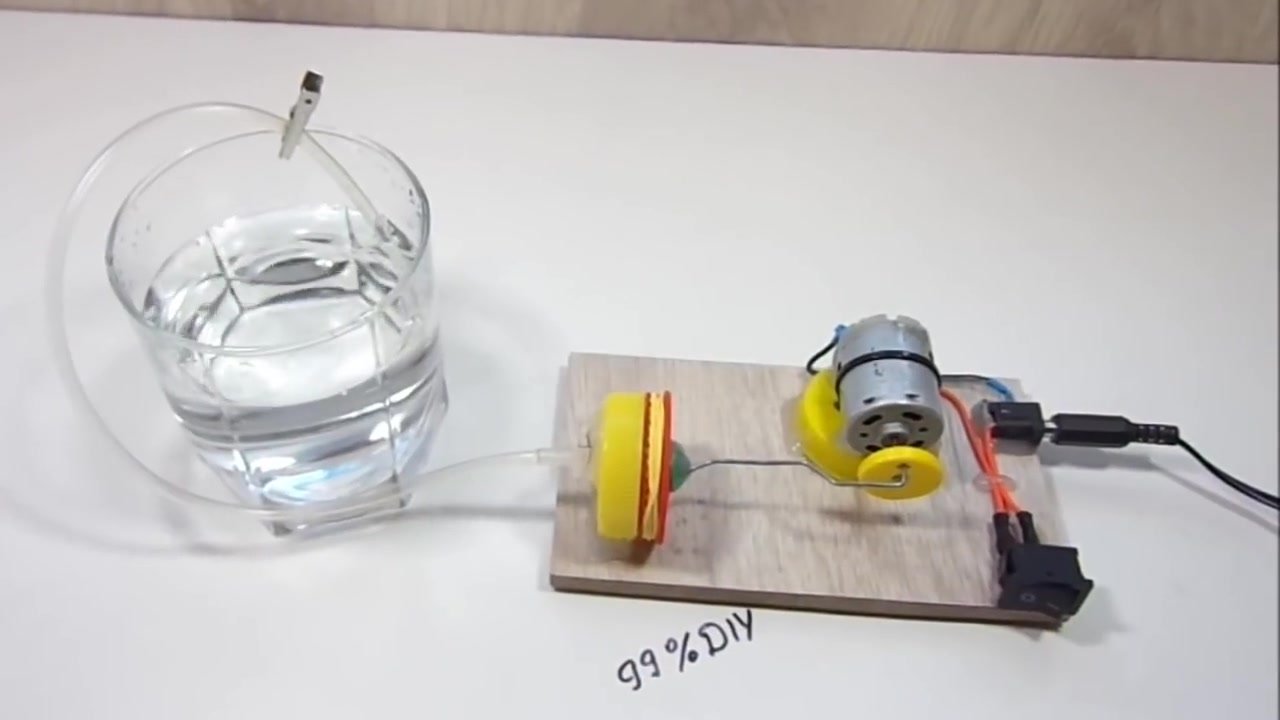

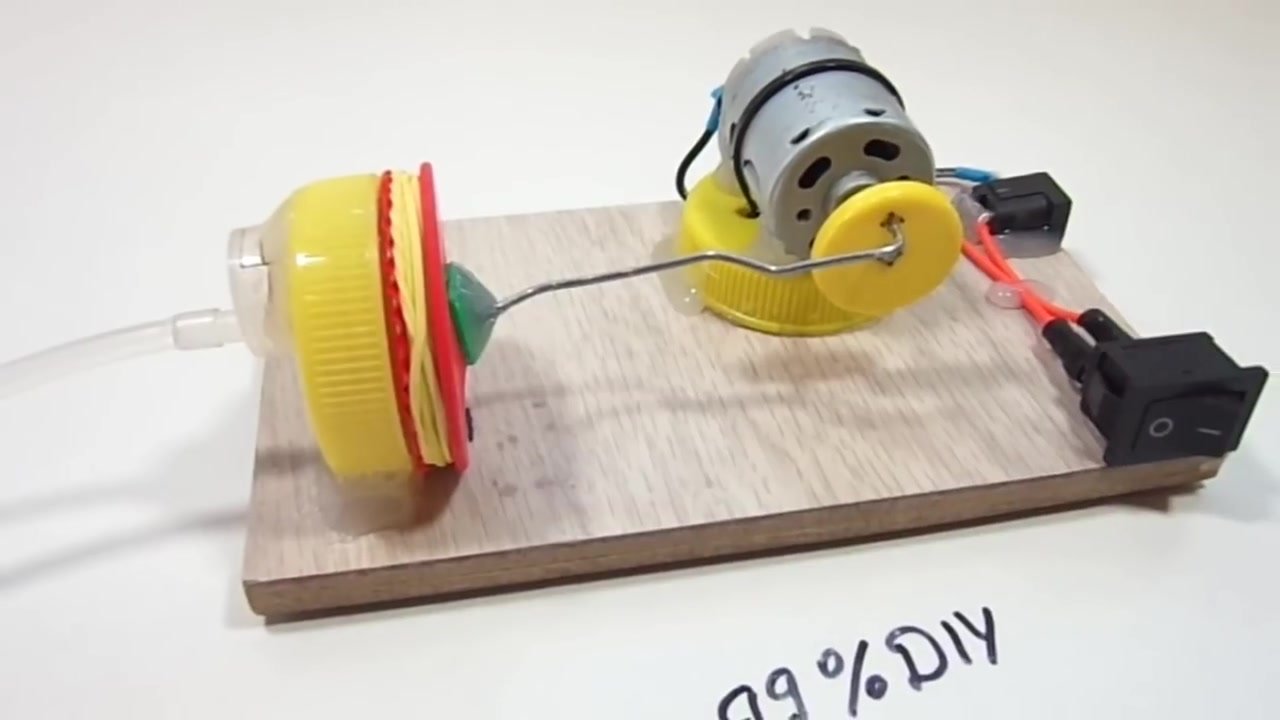

После всех нехитрых манипуляций наш компрессор готов к первым испытаниям. Остаётся только надеть кусок трубки от капельницы на кончик шприца, и можно уже проверять. Включаем в розетку блок питания, вставляем штекер в разъём, жмём кнопку и наслаждаемся результатом.

Аквариумный компрессор из пластиковой бутылки Аквариумный компрессор из пластиковой бутылки Аквариумный компрессор из пластиковой бутылки Аквариумный компрессор из пластиковой бутылки Аквариумный компрессор из пластиковой бутылки Аквариумный компрессор из пластиковой бутылки Аквариумный компрессор из пластиковой бутылки

Видео по изготовлению


Как видите компрессор работает отлично и его вполне хватит для небольшого аквариума.


Статья написана по видео из YouTube канала - 99%DIY;
