Удобная третья рука для пайки

  • Опубликовано: 11 февраля 2019

Третья рука своими руками.


Удобная третья рука для ремонта плат или пайки компонентов из подручных средств.


Представляем вашему вниманию удобную конструкцию третьей руки для пайки электронных компонентов на печатных платах.

Конструкция очень простая, имеет 2 зажима, изготовить можно из подручных материалов.


Третья рука для пайки своими руками

Материалы для изготовления

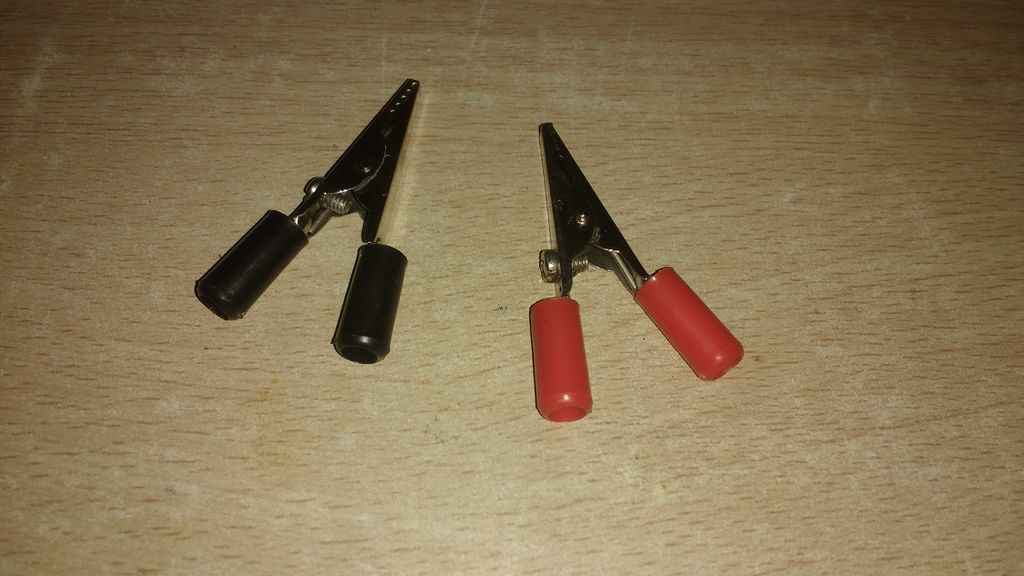

  • Зажима типа крокодил – 2шт.;
  • Стальные стержни 5 мм;
  • Бруски;
  • Фанера или лдсп;
  • Болты и гайки;

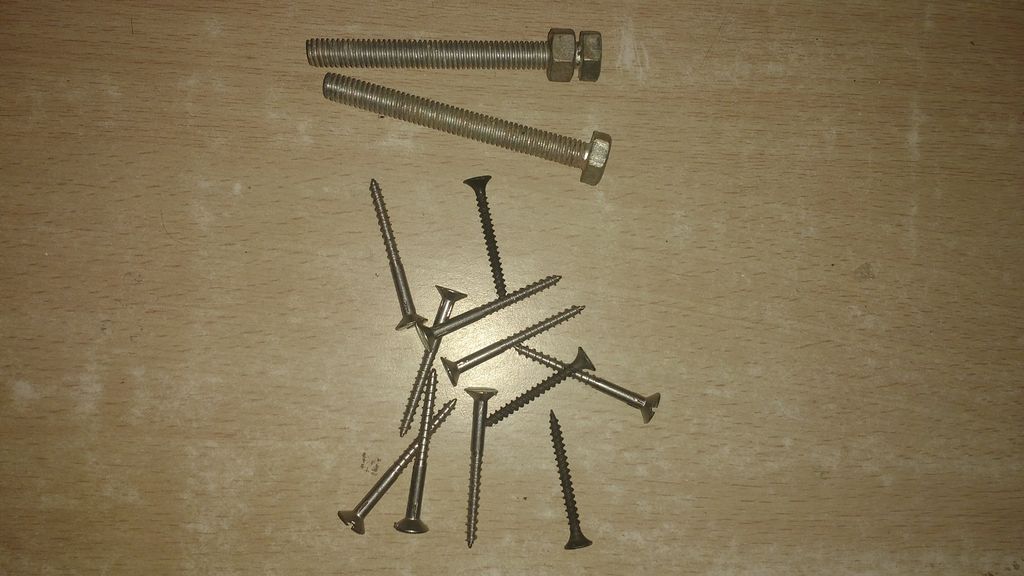

  • саморезы;

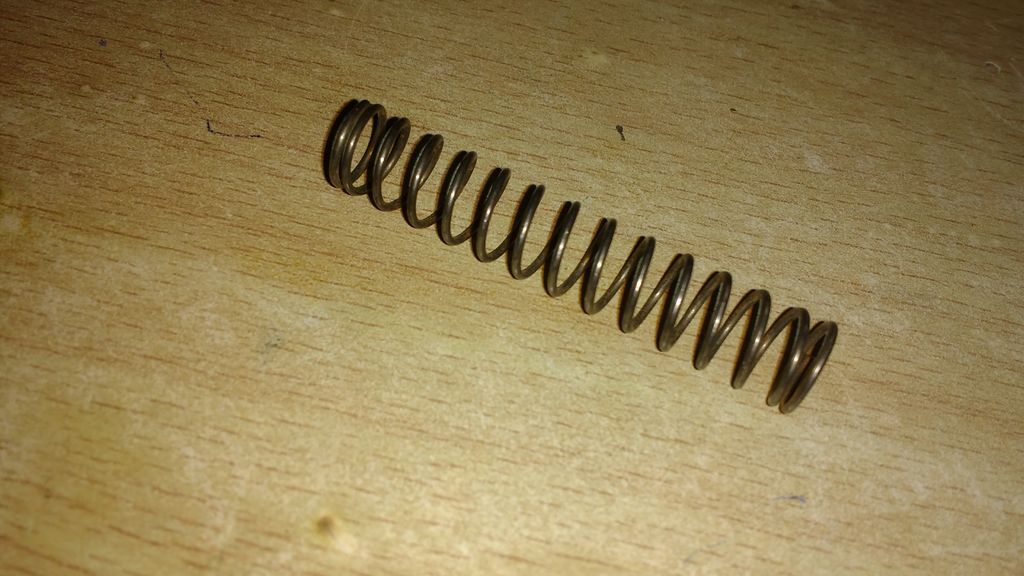

  • Пружина;

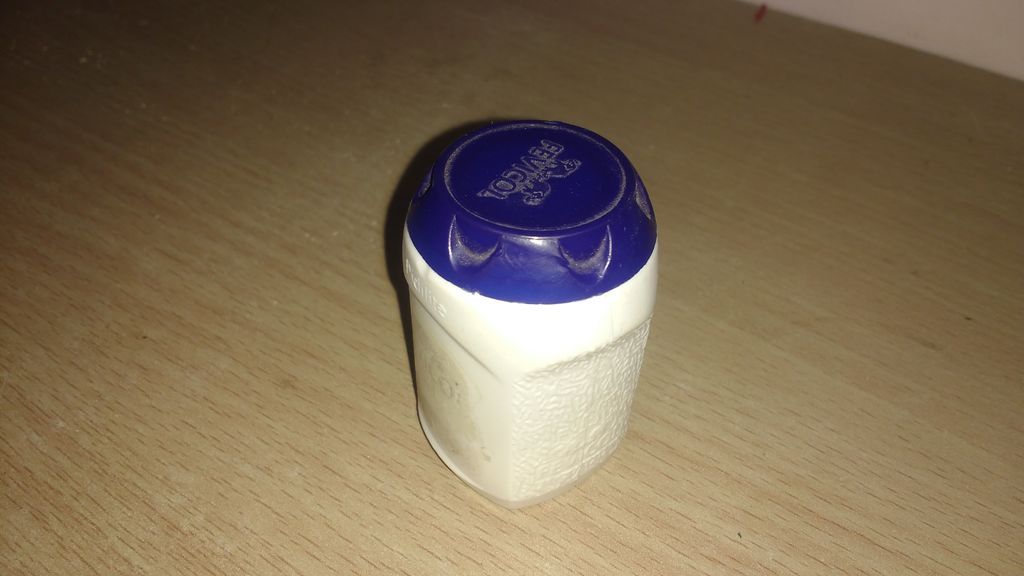

  • Клей столярный или эпоксидный.

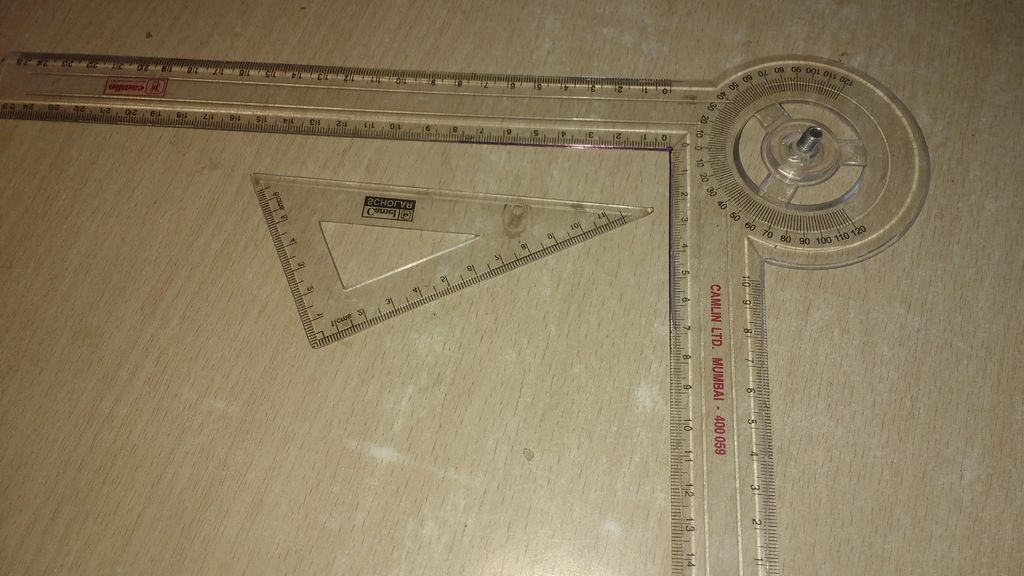

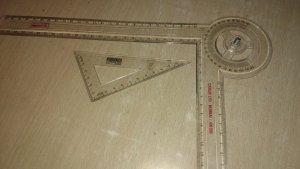

Зажимы крокодилстальные стрежниболты и саморезыпружинаполотно по металлубрускиклейлинейка

Изготовление

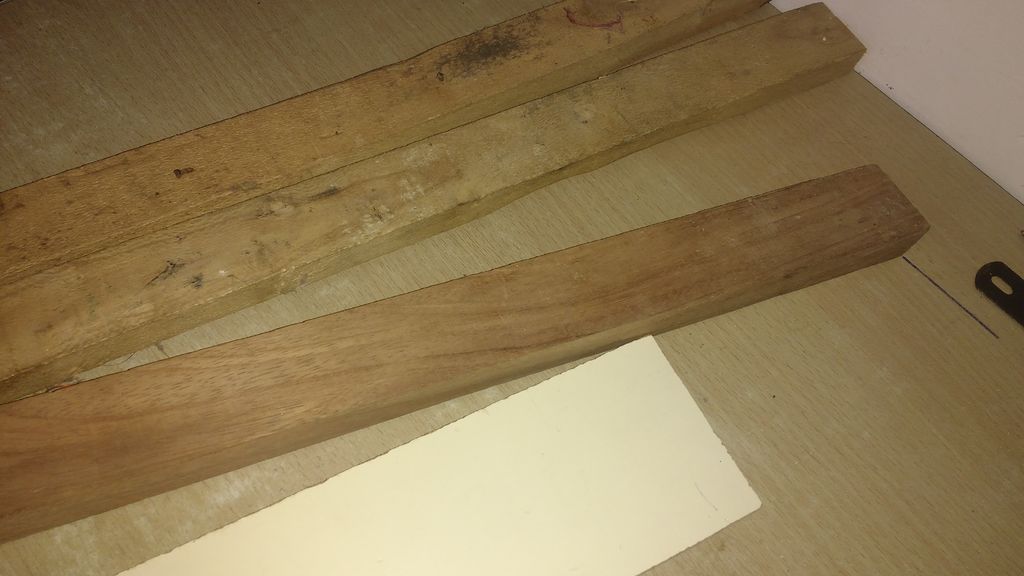

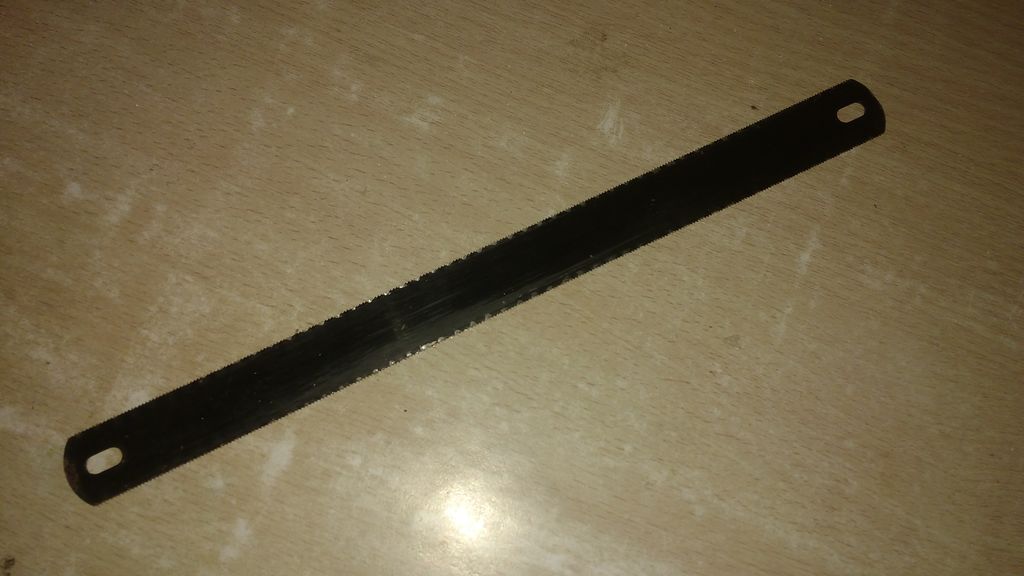

Для начала автор подготовил 3 деревянные заготовки, длинной 8см, шириной 3 см и высотой 2 см. Разрезал все при помощи ножовки с полотном по металлу.

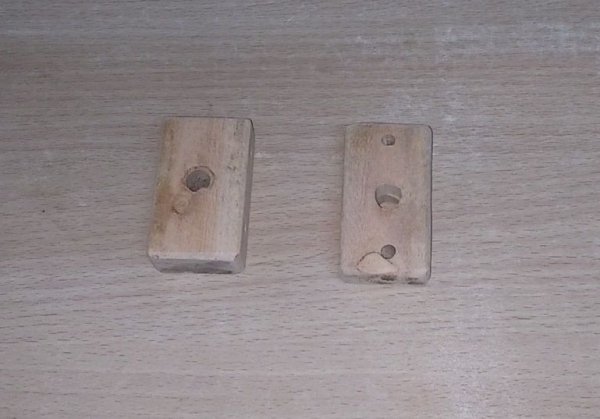

Затем приступил к подготовке отверстий в бруске:

Первый брусок будет основанием для базы. Просверливаем 2 отверстия в нем для дальнейшей установки металлических стержней.

На втором просверливаем 2 отверстия по ширине бруска для крепления стержней, и отверстие для крепления болта.

Третий брусок – просверливаем 2 отверстия по краям, под стержни, на них будут держаться крокодилы, и третье отверстие по центру для крепления со вторым бруском при помощи болта и гайки.


Подготовка основных брусков


Подготовка прутка

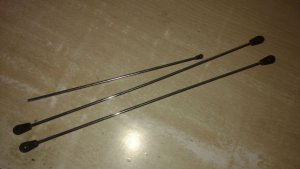

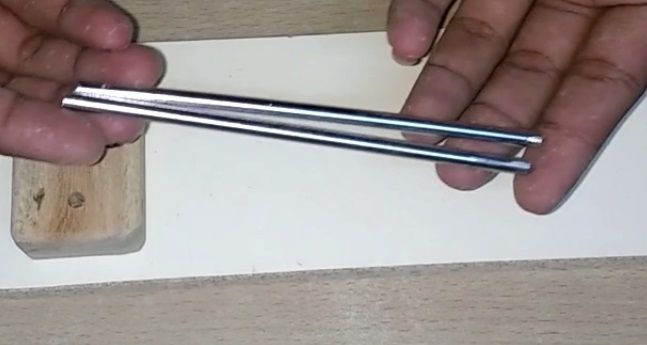

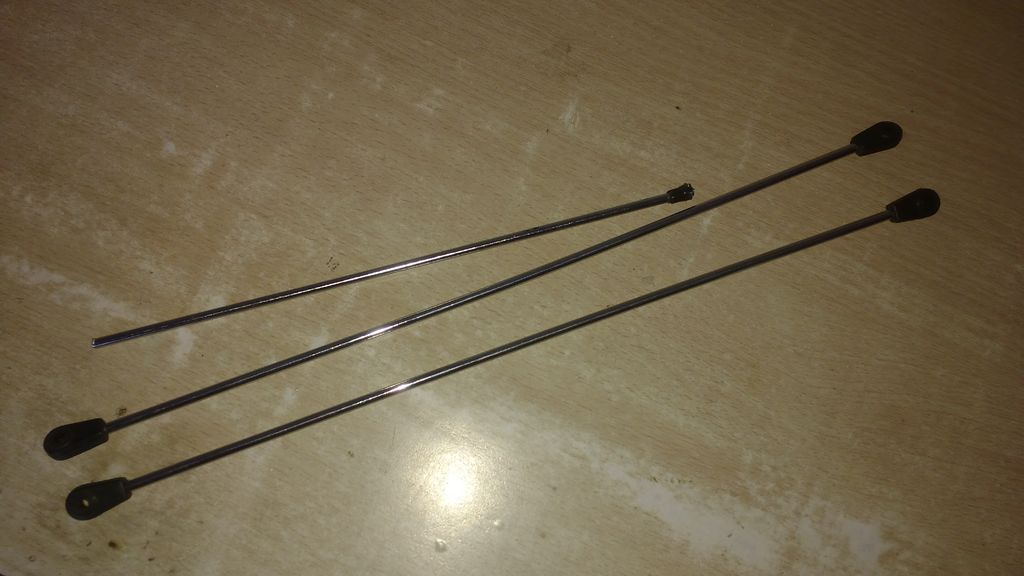

Затем подготовил 2 металлических прутка длинной по 15 см  и 2 прутка по 8 см.

Изготовление третьей рукиИзготовление третьей руки

Сборка

В качестве основания автор использовал кусок ЛДСП, можно использовать его. или другие подручные материалы, например доску или фанеру. Размер основания примерно 10 *30 см.

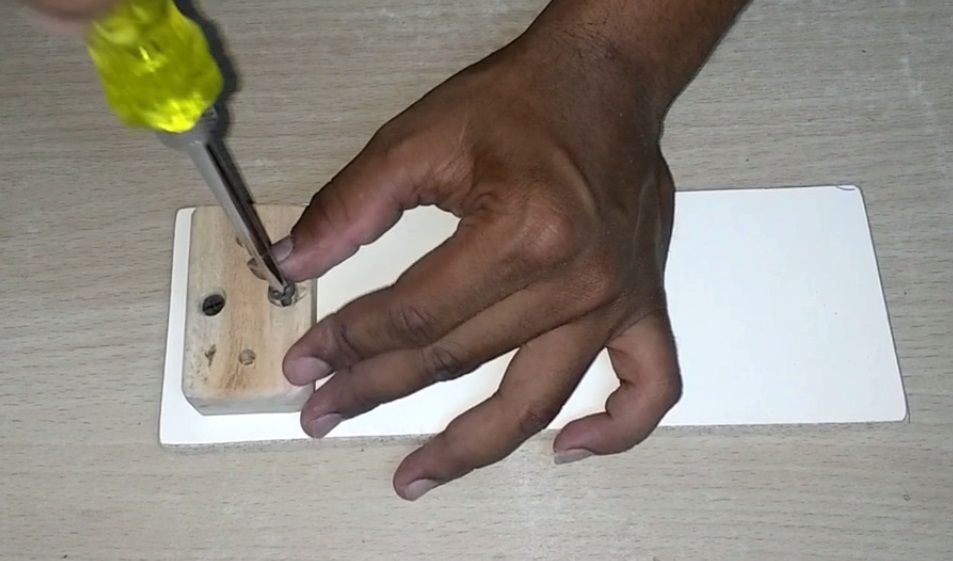

Сначала прикрутил к основания с помощью саморезов 1 подготовленный брусок.


Изготовление третьей руки

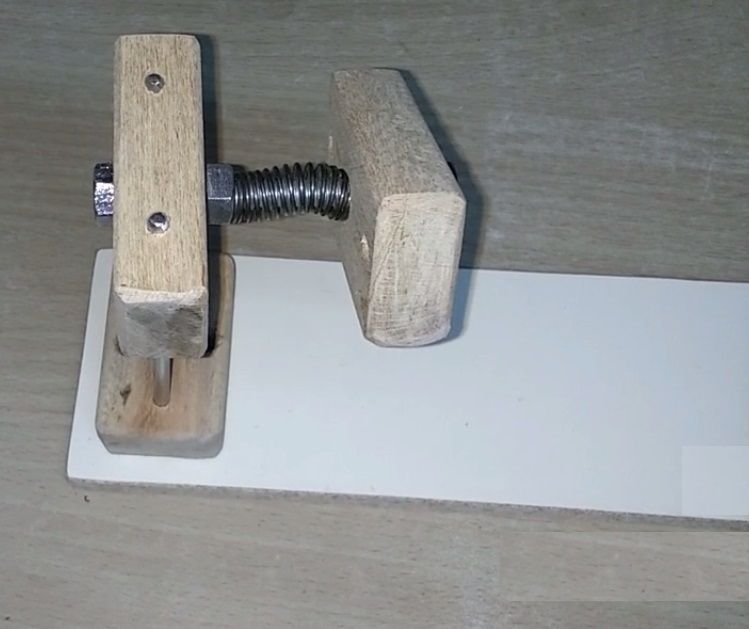

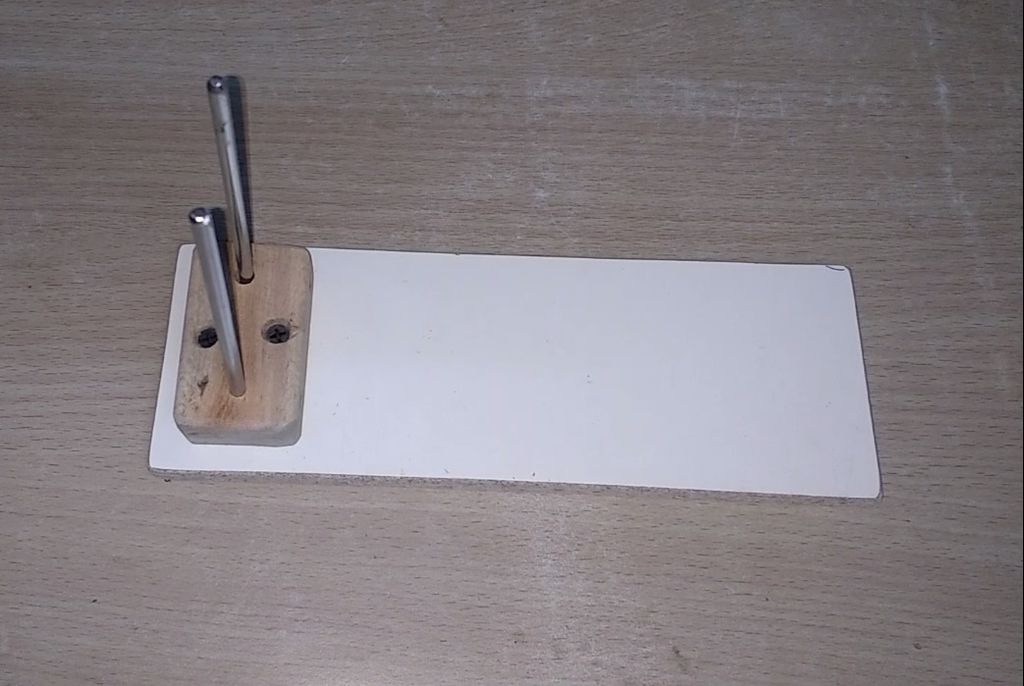

Затем вставил в подготовленный отверстия металлические стержни длиной 15 см. и приклеил с помощью эпоксидного клея.

Изготовление третьей руки


Затем изготовил горизонтальную часть подставки.

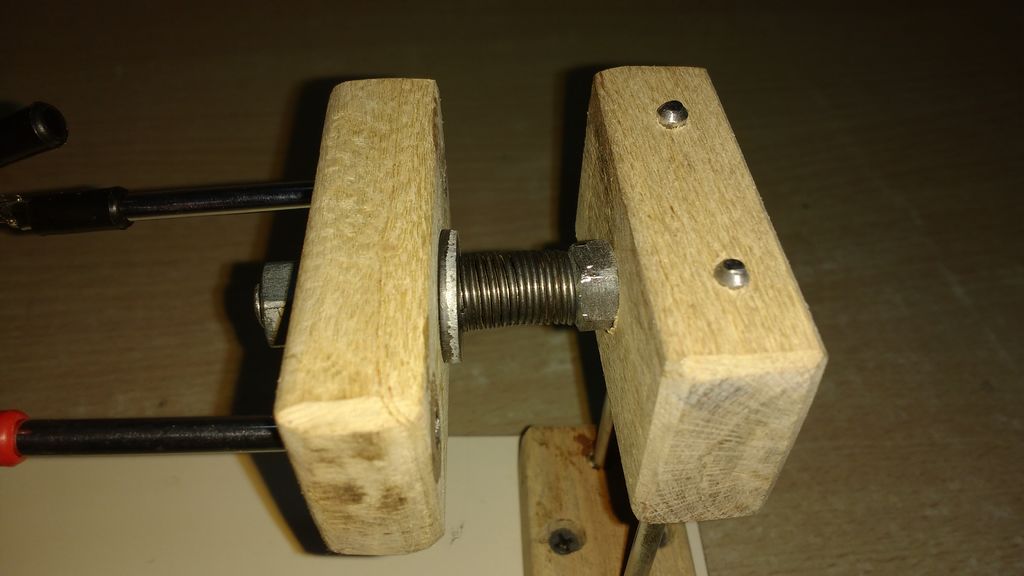

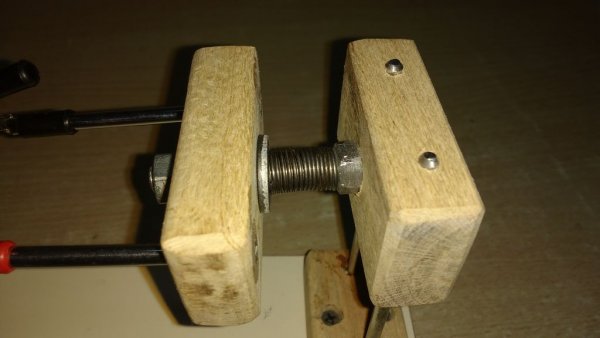

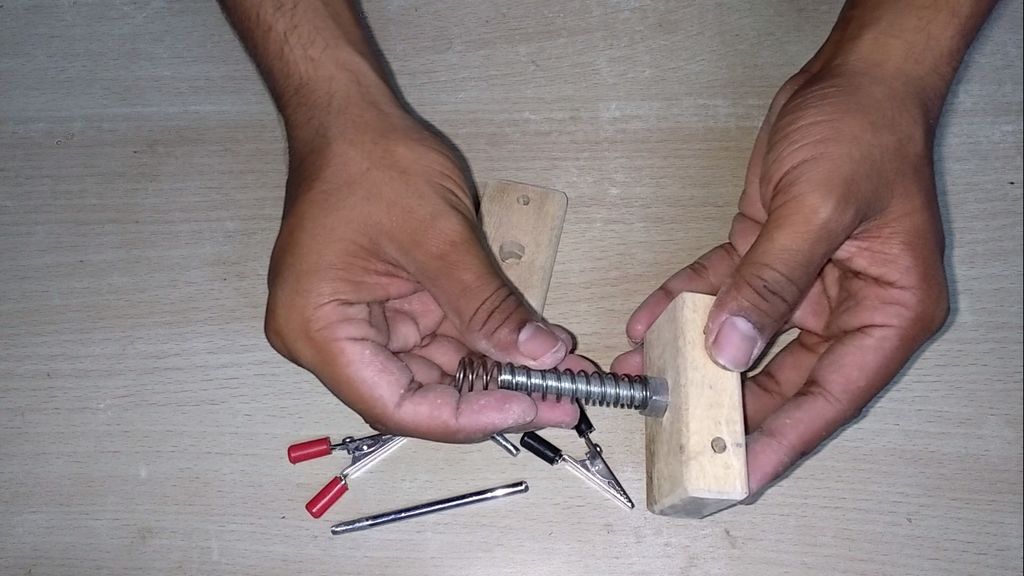

Для этого 2 бруска между собой были соединены с помощью длинного болта с гайками, между которыми была установлена пружина.

Изготовление третьей руки

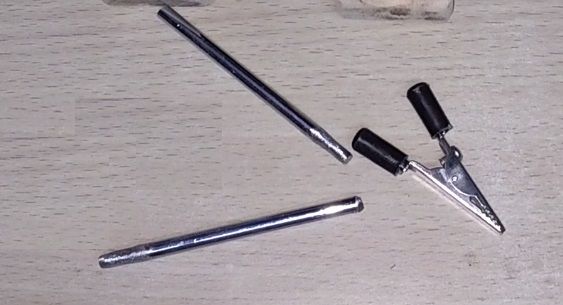

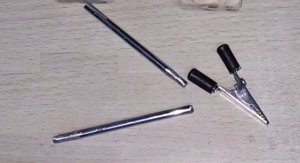

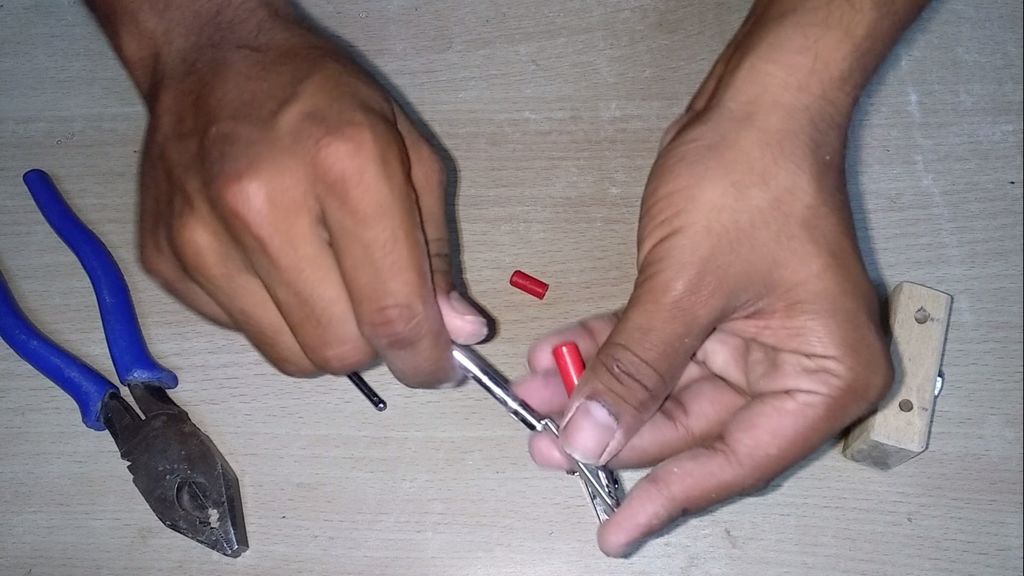

Зажимы для подключения проводов  в крокодильчиках были опрессованы на металлический пруток и скрыты за пластиковой изоляцией.

Изготовление третьей руки


Затем прутки с крокодильчиками были вставлены в третий брусок в заранее подготовленные отверстия, и склеены при помощи эпоксидного клея.

Изготовление третьей руки

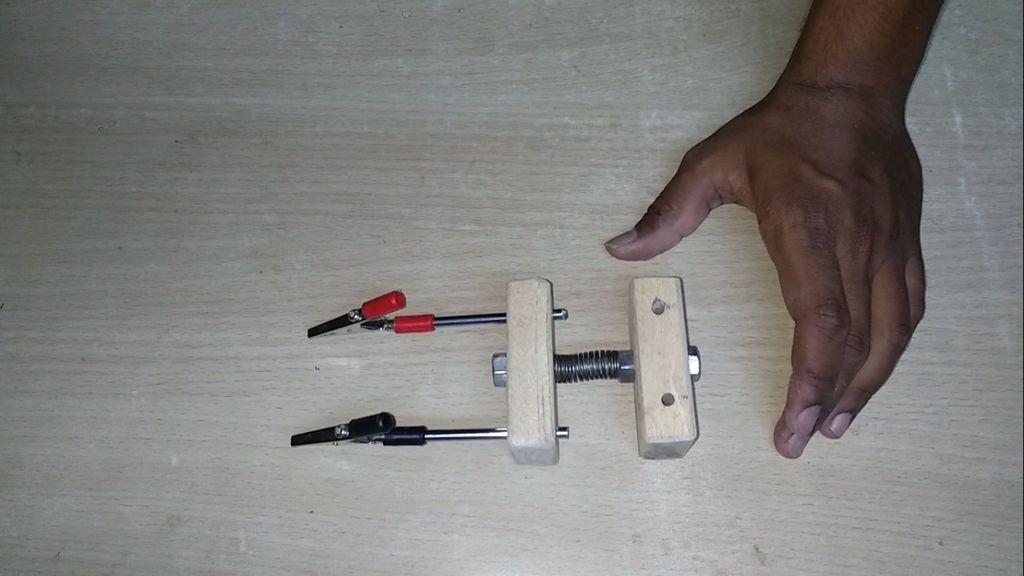

Дальше осталось только соединить горизонтальную часть с вертикальной.

Вставил прутки в горизонтальную часть и заклеил.


Изготовление третьей руки

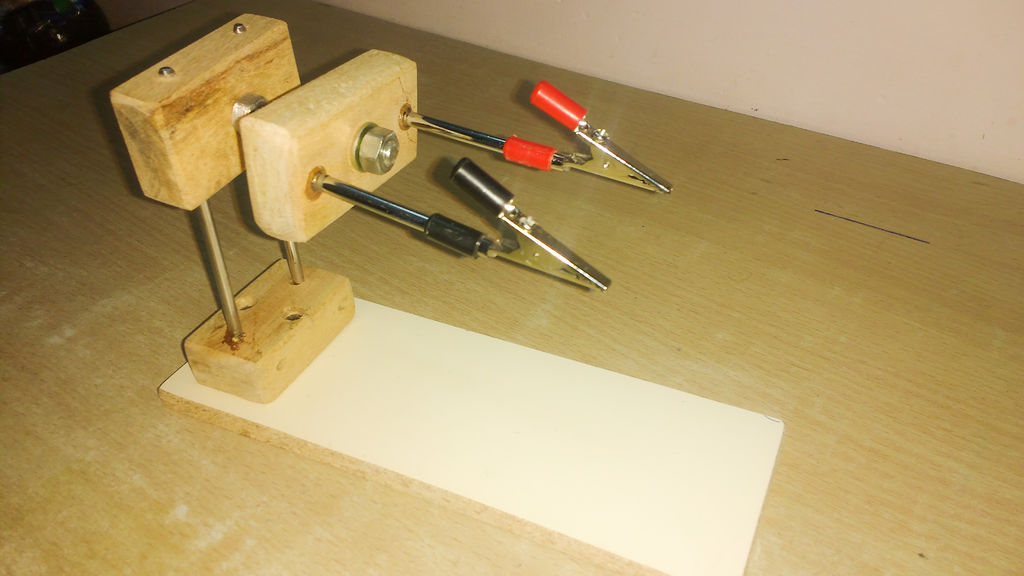

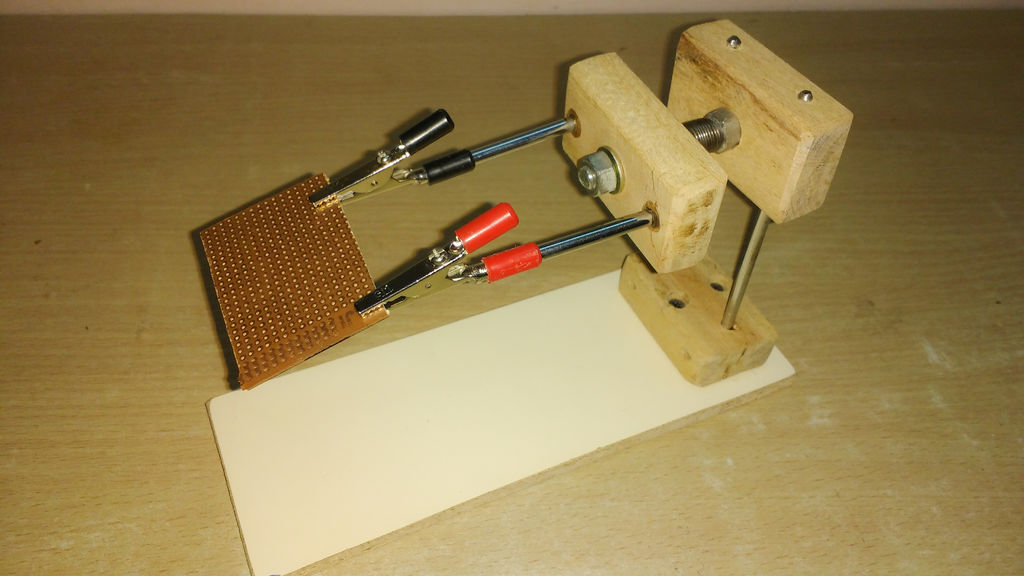

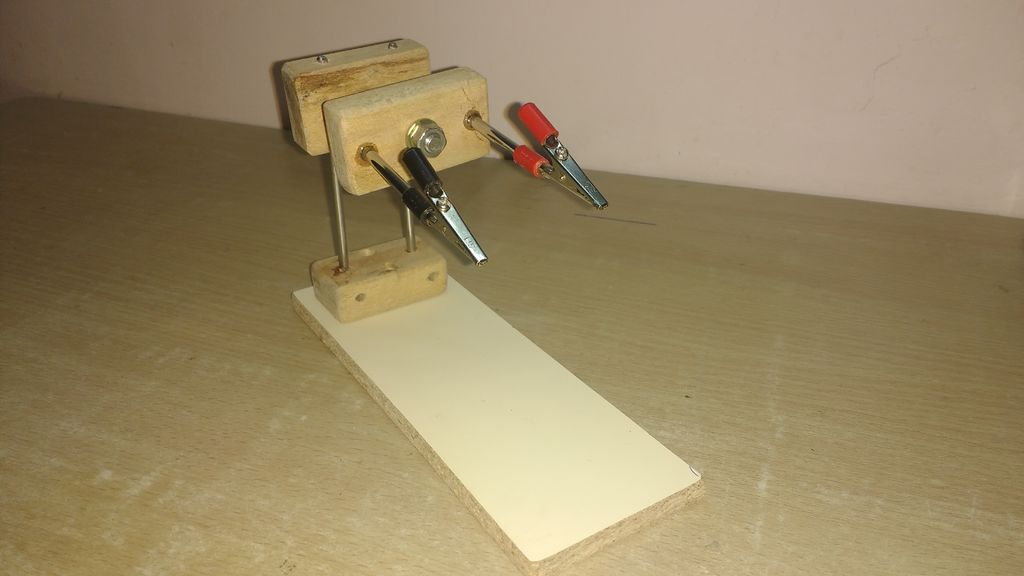

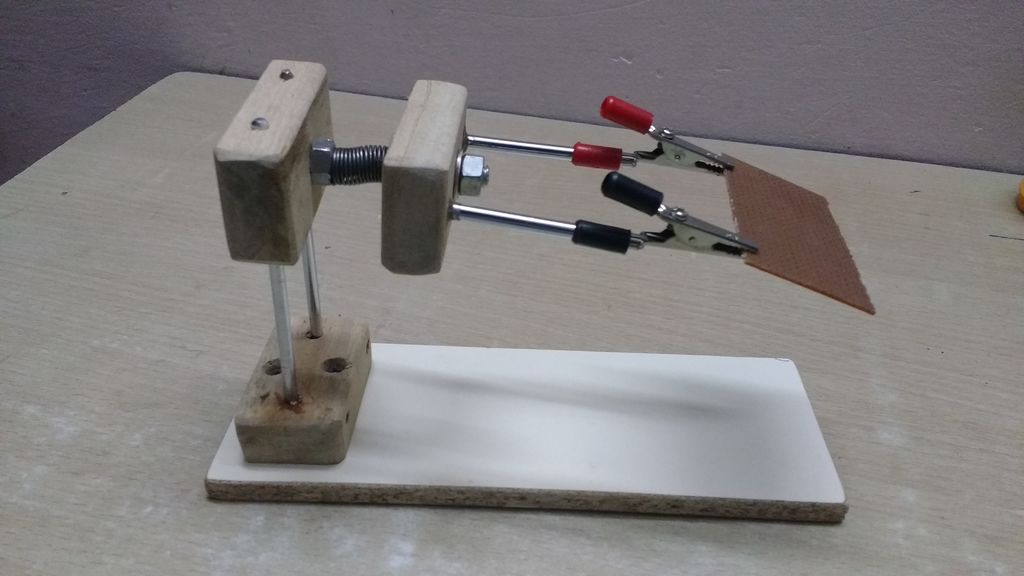

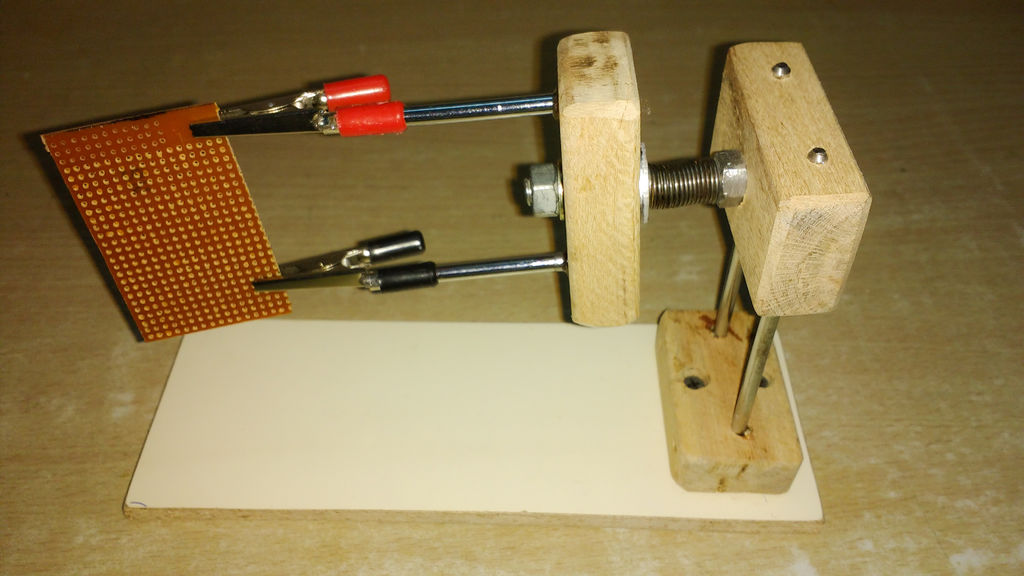

Подставка "Третья рука" готова.

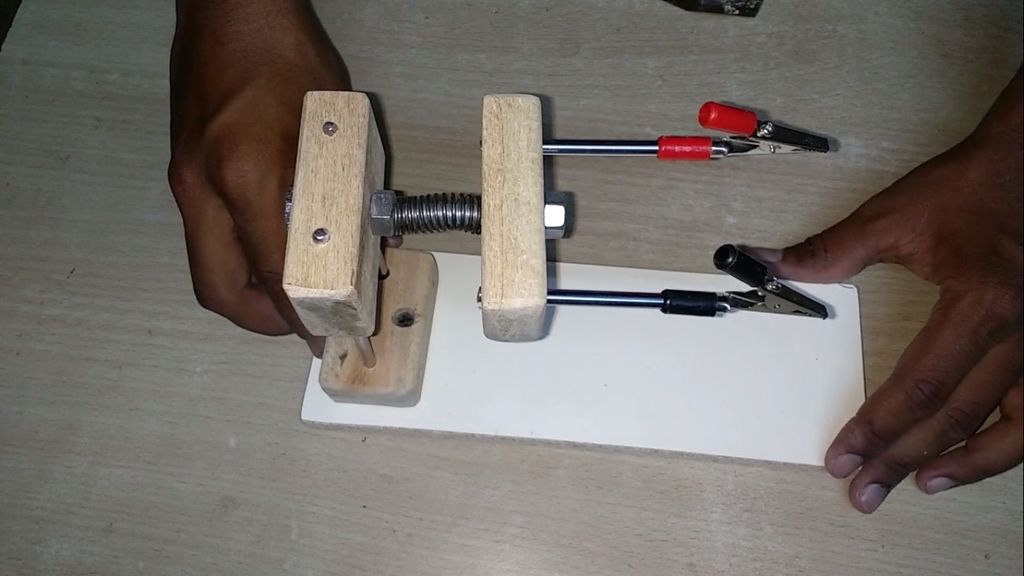

При необходимости можно регулировать вылет верхней части при помощи затяжки гайки.


самоделки. Третья рука своими руками.самоделки. Третья рука своими руками.самоделки. Третья рука своими руками.самоделки. Третья рука своими руками.самоделки. Третья рука своими руками.самоделки. Третья рука своими руками.


И напоследок наглядная видео инструкция от автора:


Источник информации: Перевод
