Как сделать большой циркуль своими руками из подручных средств, практически даром.
Доброго времени суток!

Сегодня хочу показать вам свой вариант изготовления большого циркуля.

На данный инструмент меня подвигло то, что мне иногда приходилось чертить окружности, полуокружности, среднего и большого диаметра, обычный циркуль уже с этим не справлялся, и приходилось что-то выдумывать, вот тут то и было решено сделать себе инструмент!

Хотел посмотреть готовые варианты в магазинах, но к моему удивлению я их вовсе не обнаружил, больших циркулей попросту не было, но уверен, что если бы даже они и были, то ценник, скорее всего меня не устроил, поэтому приступил к его изготовлению.


Как сделать большой циркуль своими руками

Материалы и инструменты


Для изготовления циркуля мне понадобилось следующее:



Материал:
  • круглая рейка 2 отрезка по 35 см;
  • 2 навеса для крепления подвесных полок (длина 7 см);
  • анкер с диаметром юбки 12 мм;
  • 1 заклепка;
  • 2 болта 4 мм, 2 гайки;
  • 2 болта 6 мм, 1 гайка колпачок , 1 барашковая;
  • 5 шайб, 2 гровера;
  • отрезок оргстекла 26 см.
Инструмент:
  • пила;
  • шуруповерт;
  • линейка, карандаш.

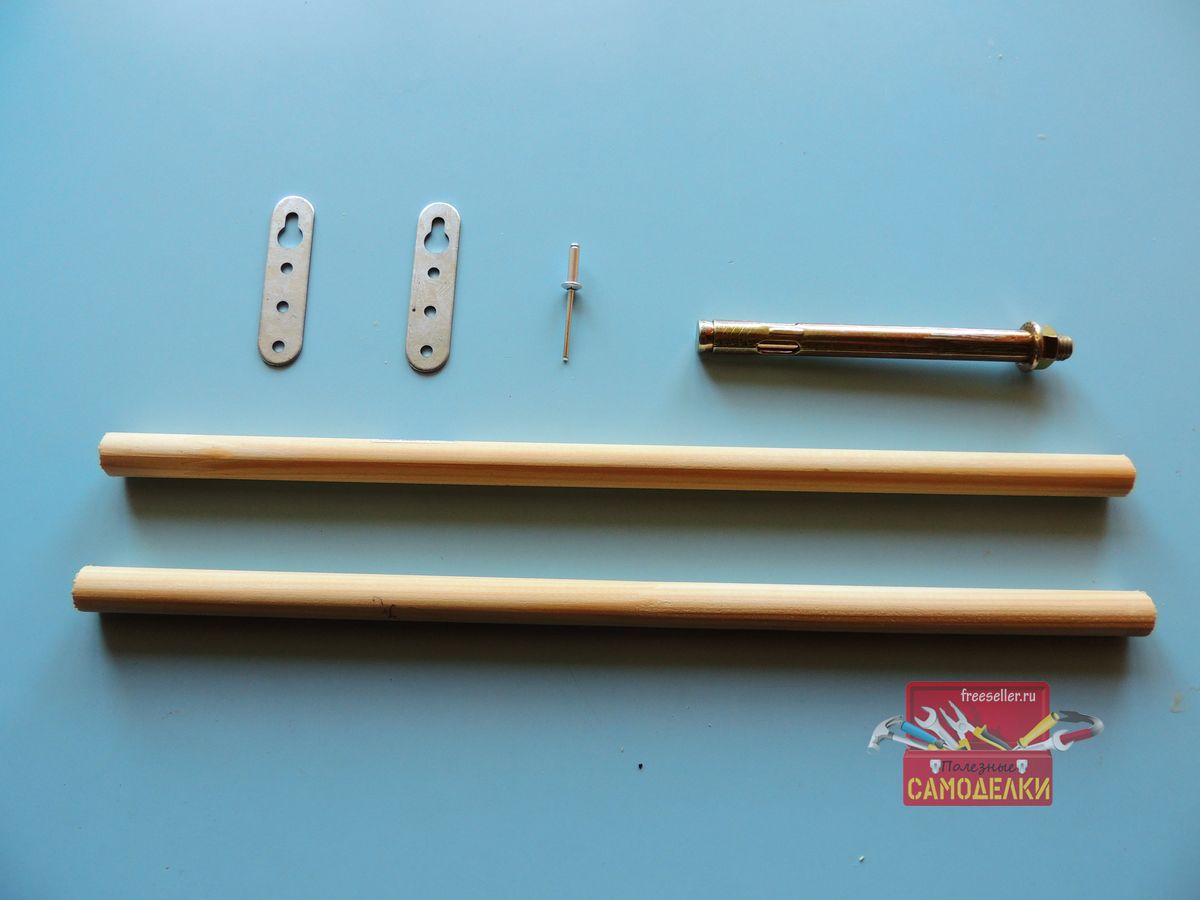

Материалы для изготовления большого циркуля

Изготовление циркуля

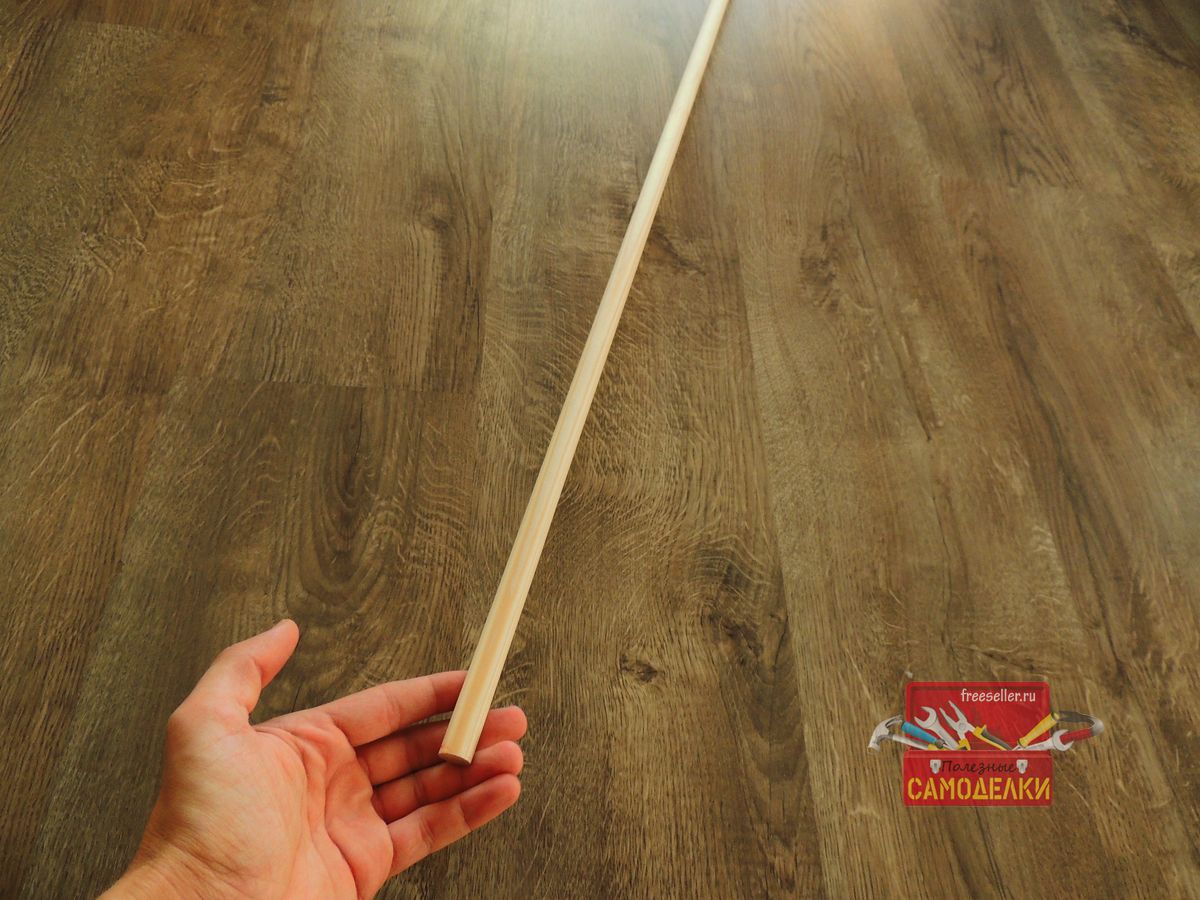

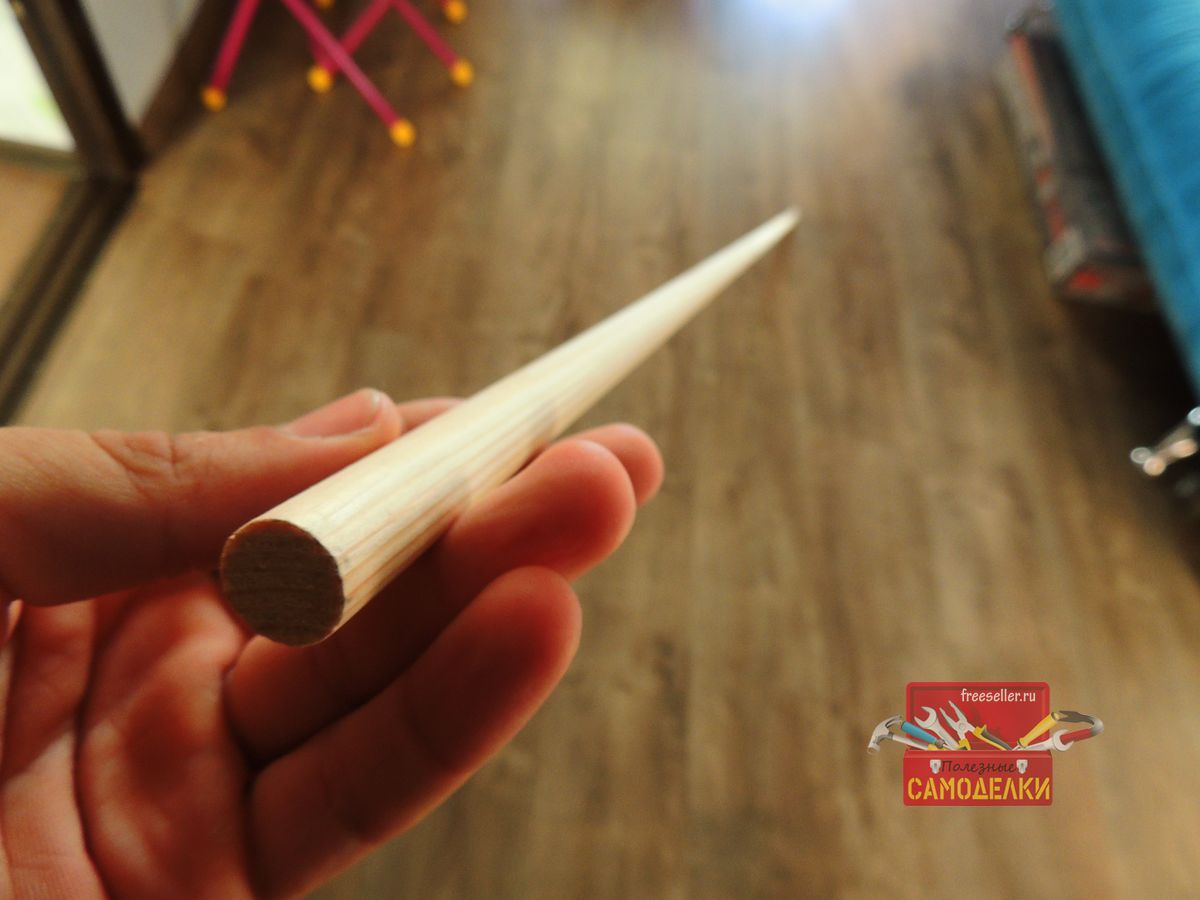

За основу была взята округлая рейки диаметром 1,5 см.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

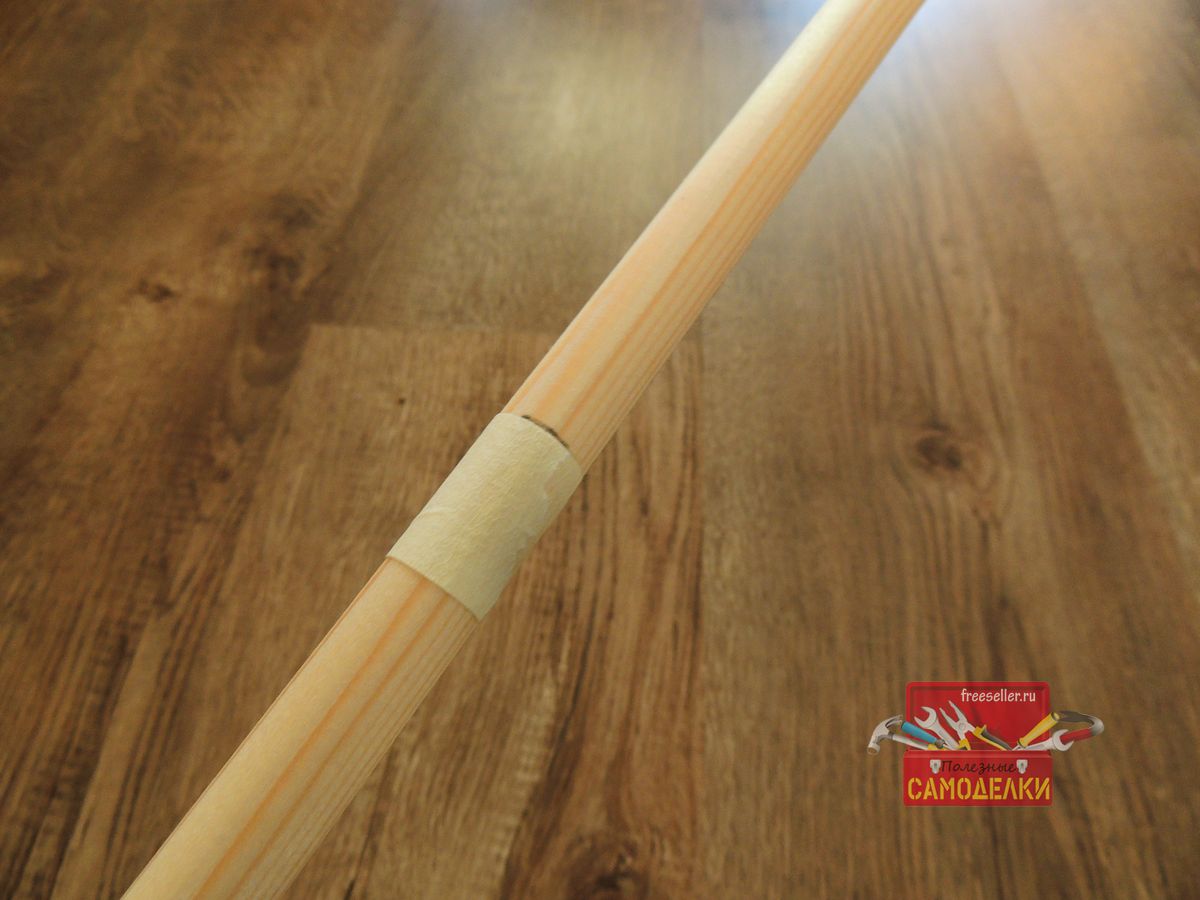

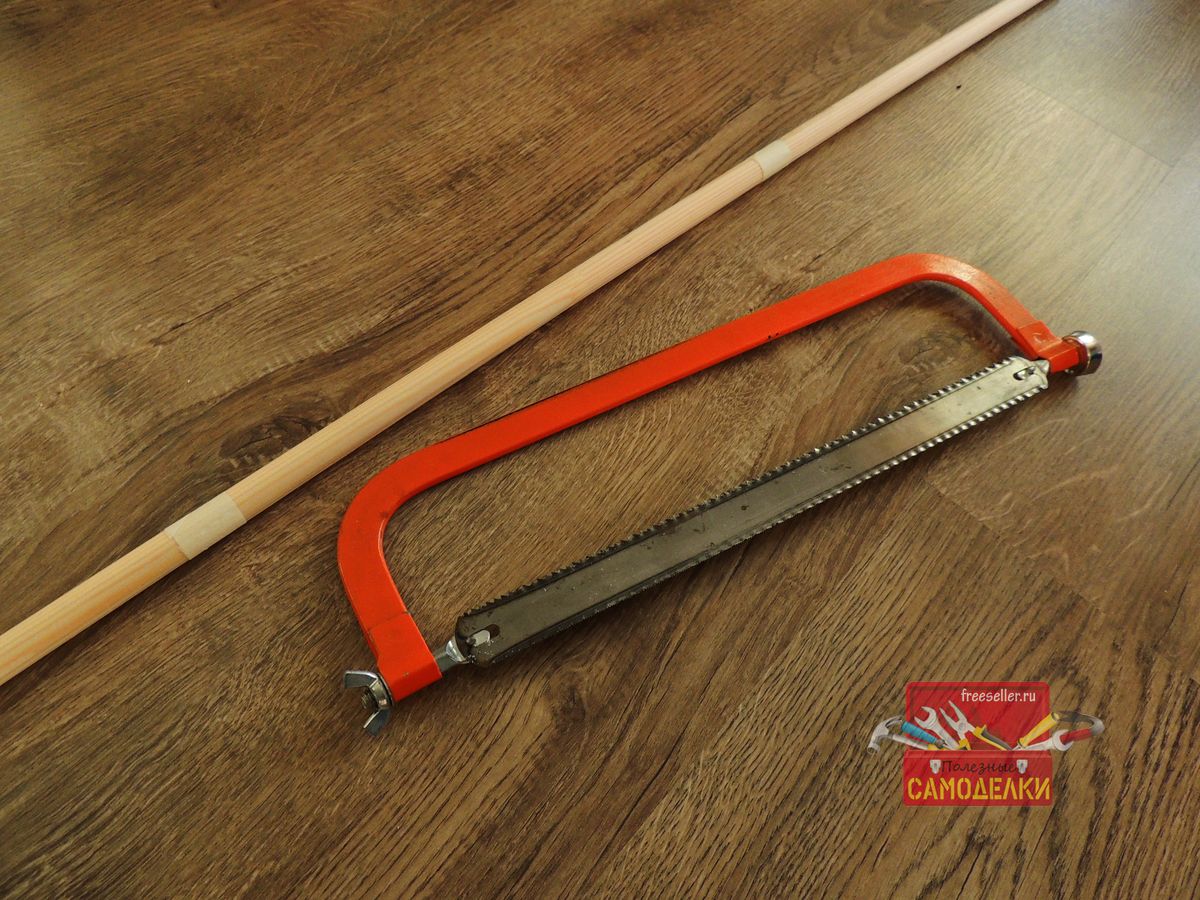

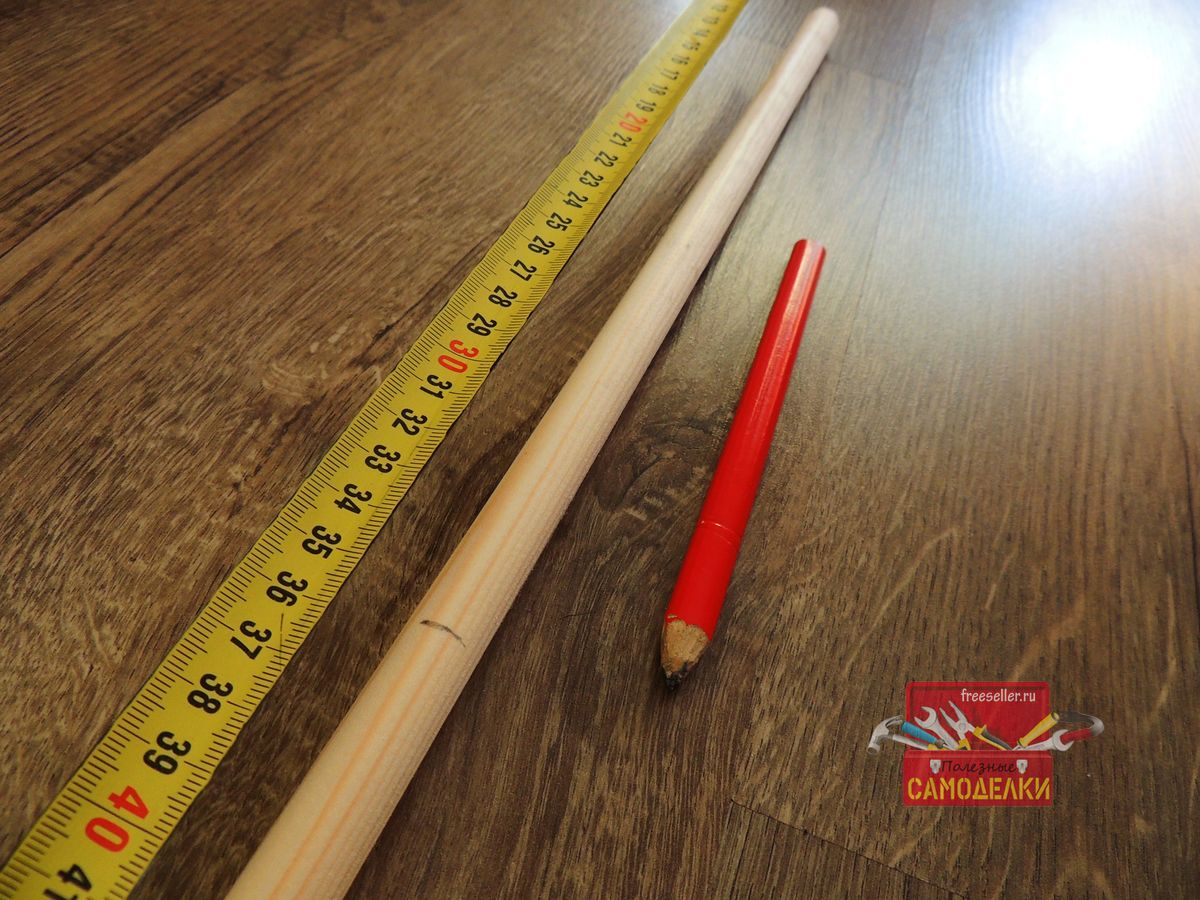

Сделал разметку для двух отрезков по 35 см.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

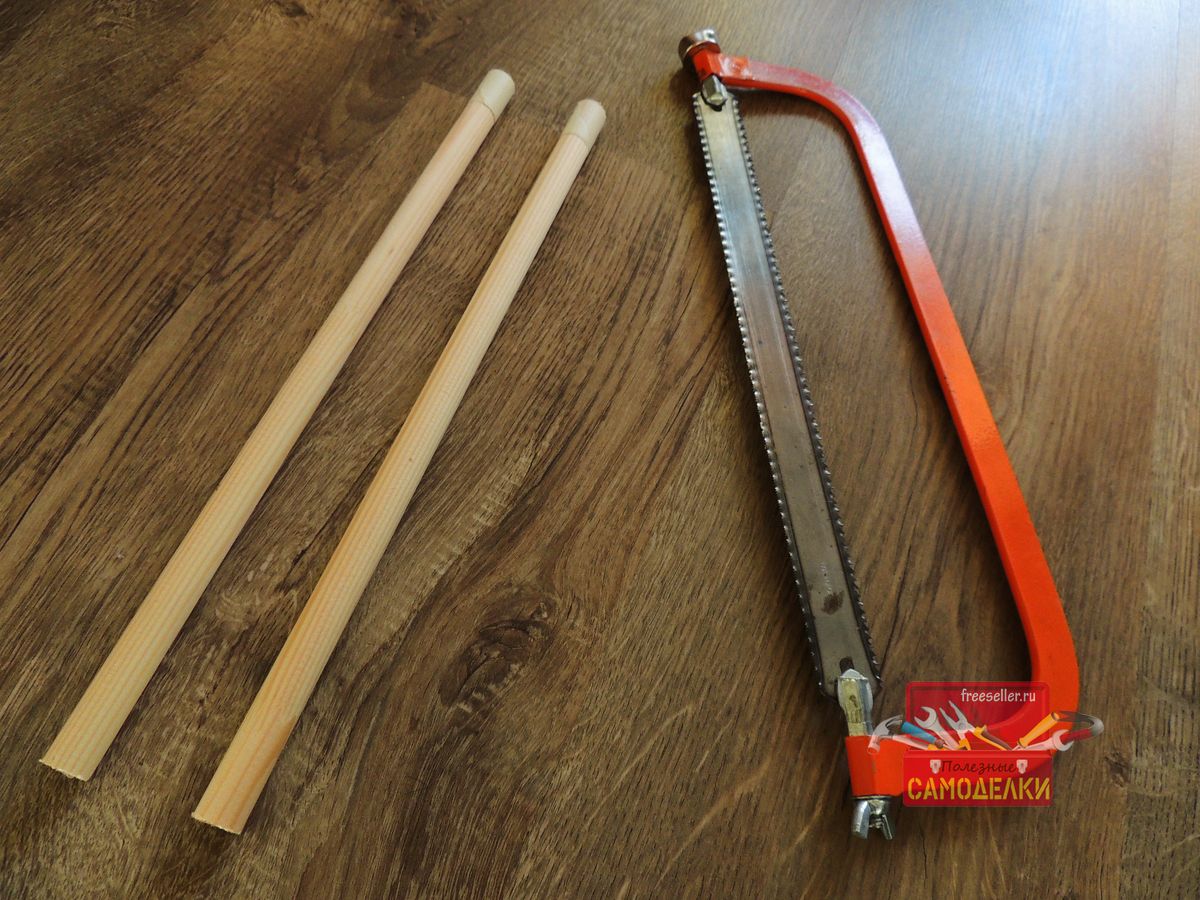

Произвел распил, получило две части по 35 см.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

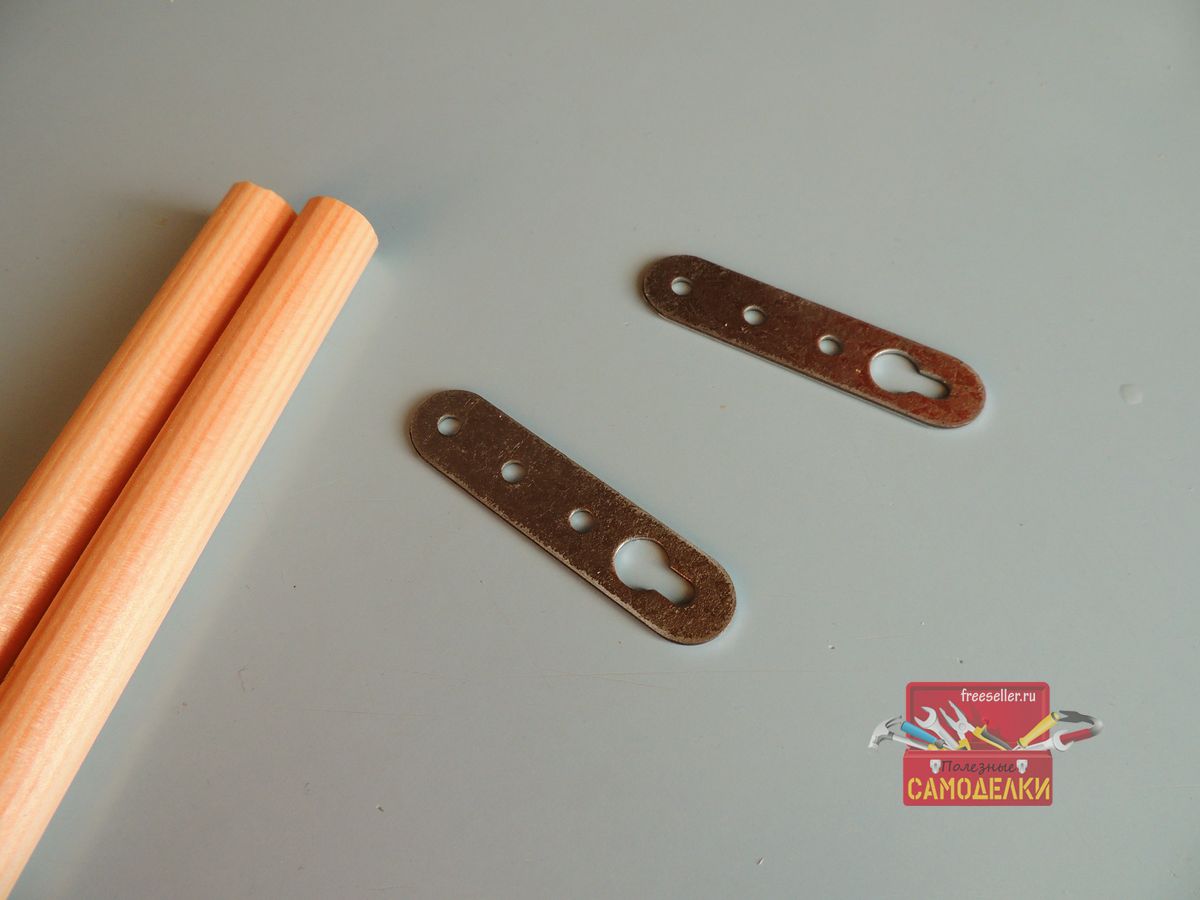

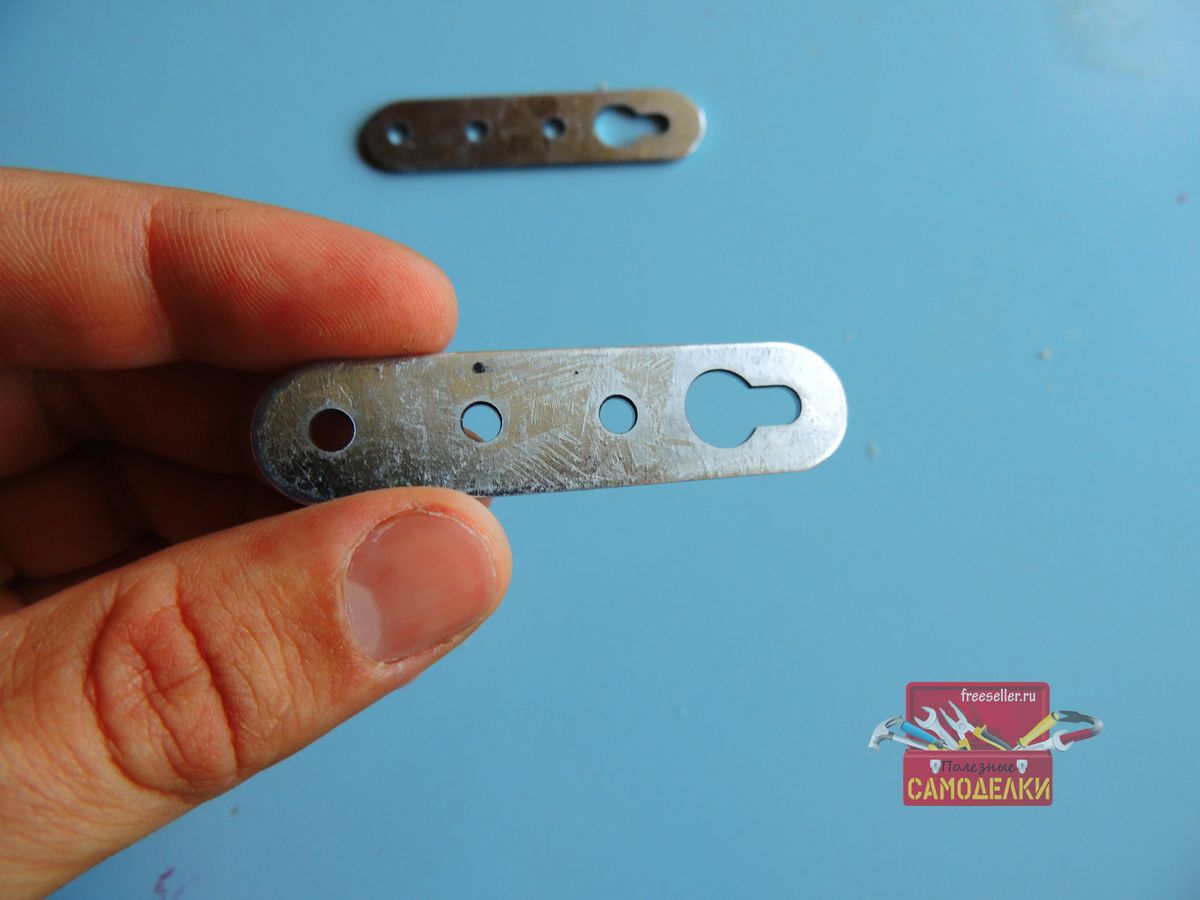

Далее в качестве соединительного элемента, я решил использовать 2 навеса для крепления подвесных полок, их длина 7 см каждая.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

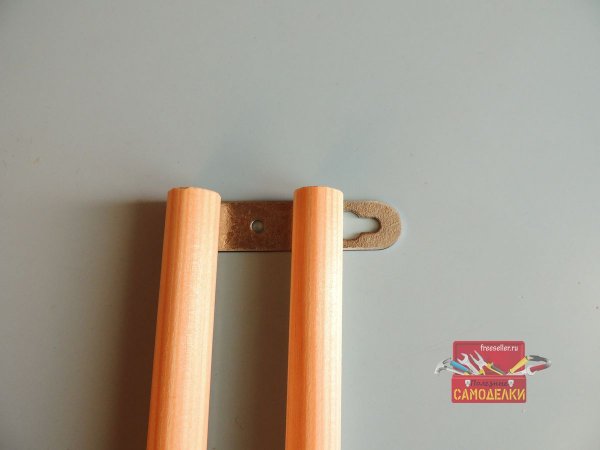

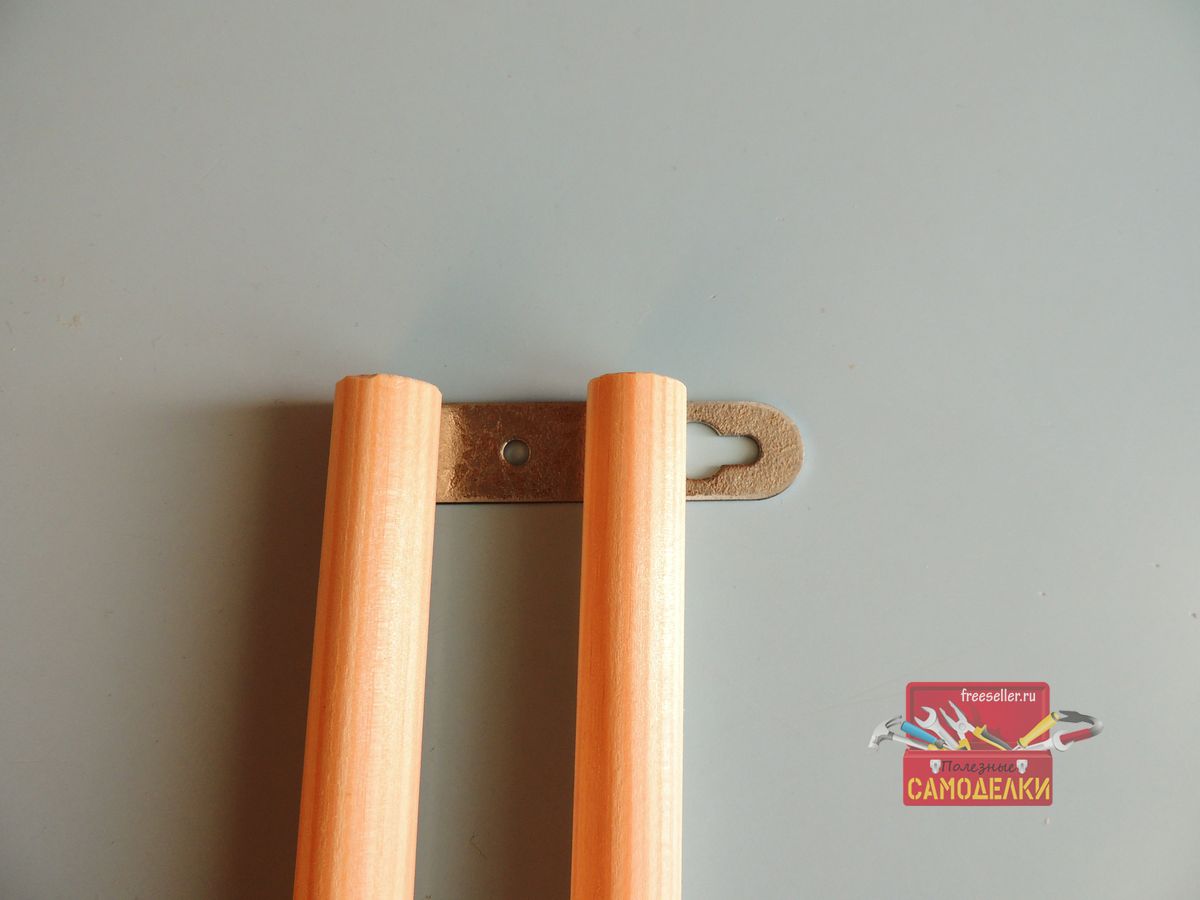

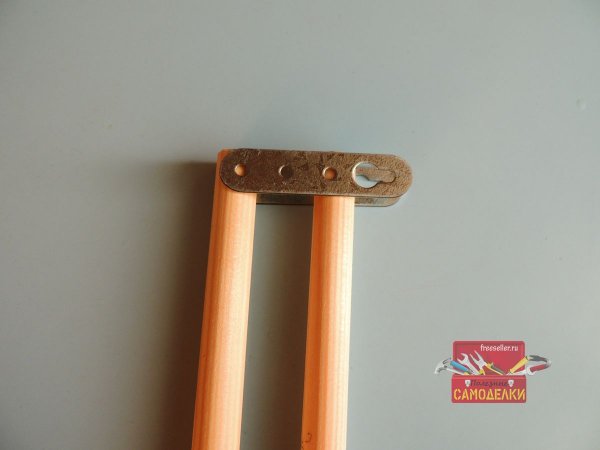

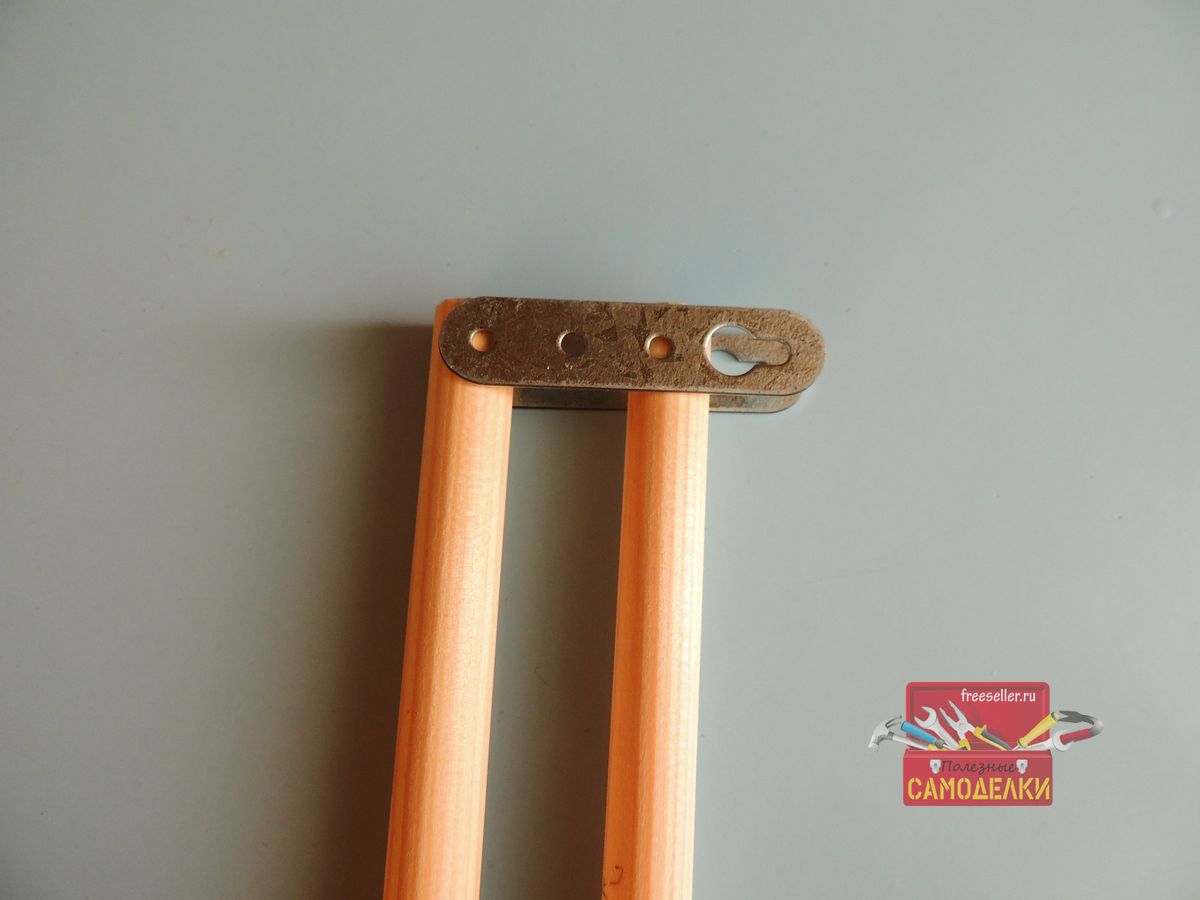

Приложил  их снизу и сверху, произвел разметку для отверстий.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

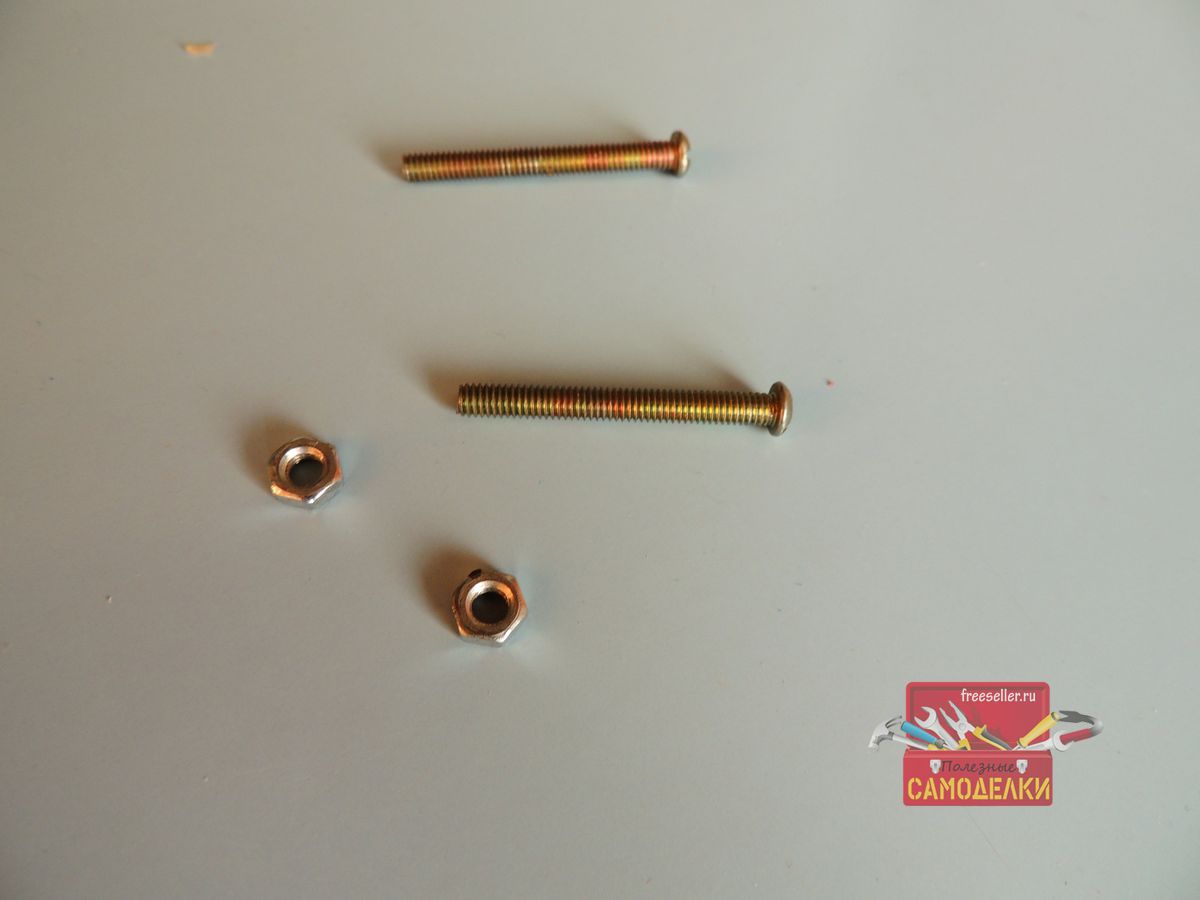

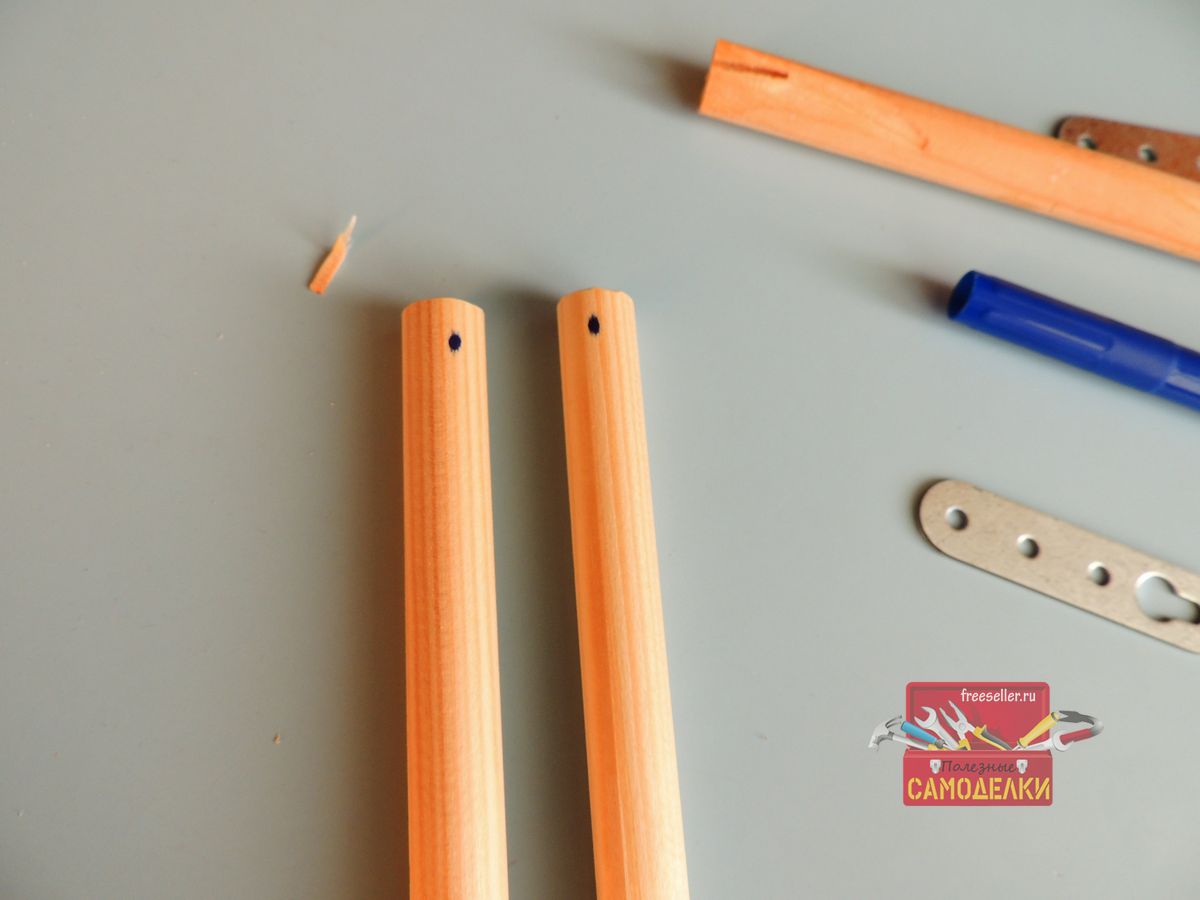

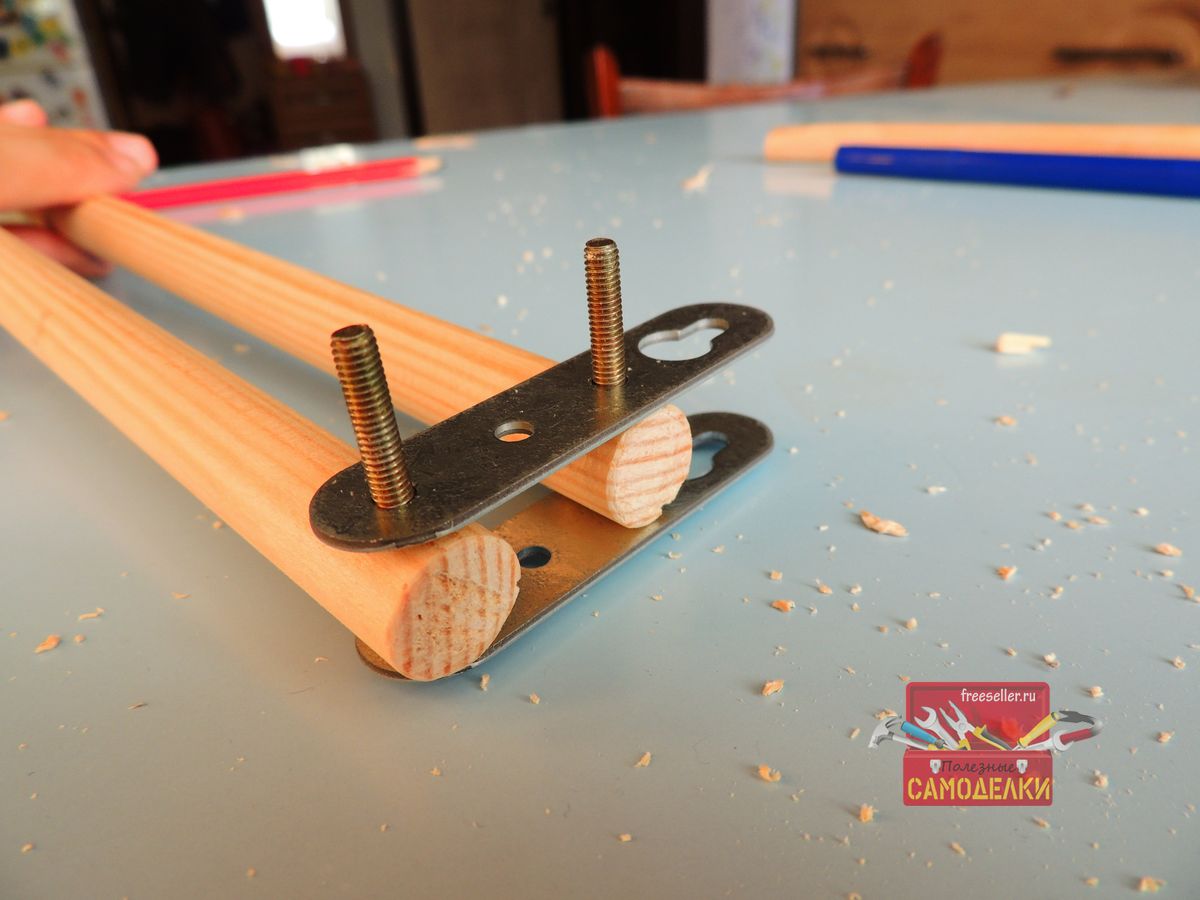

Затем просверлил отверстия по диаметру болтов (4 мм), и установил их по своим местам.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

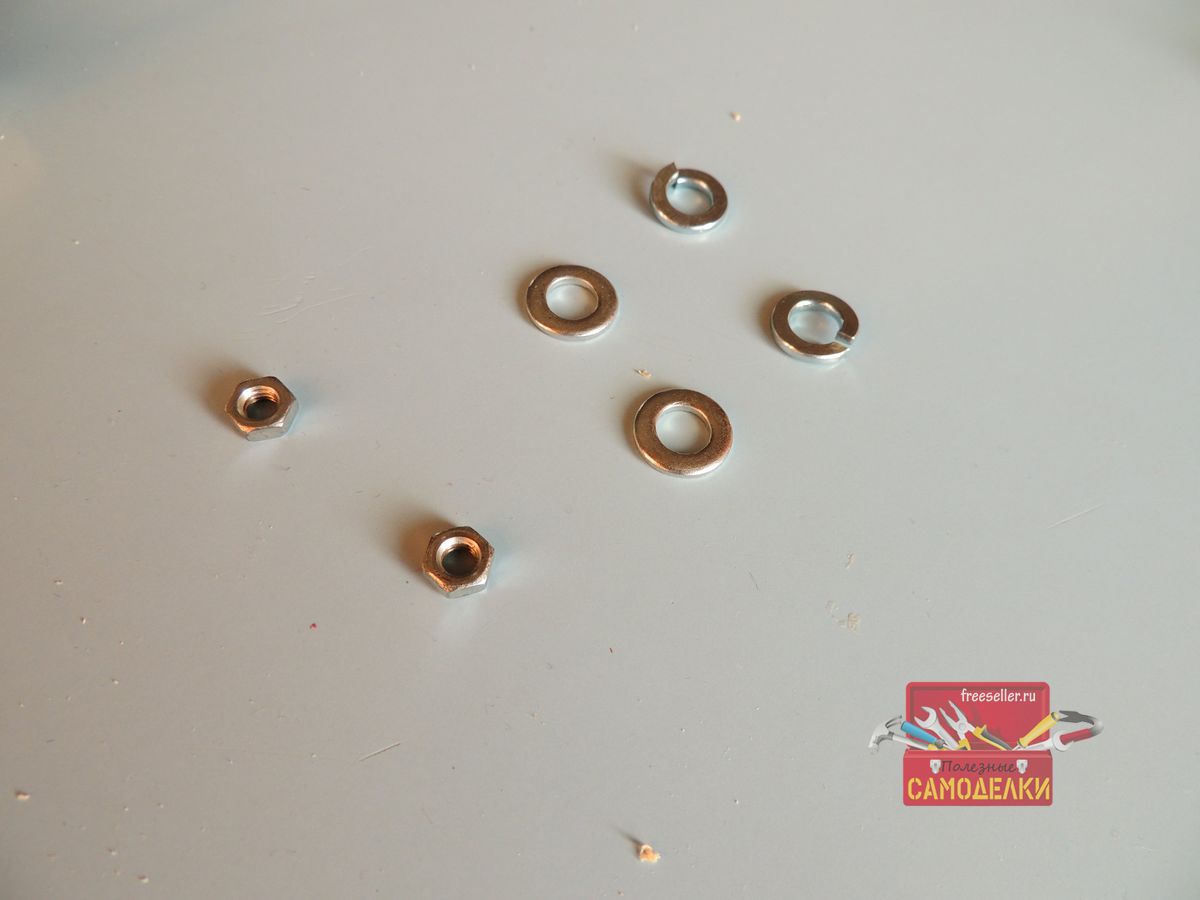

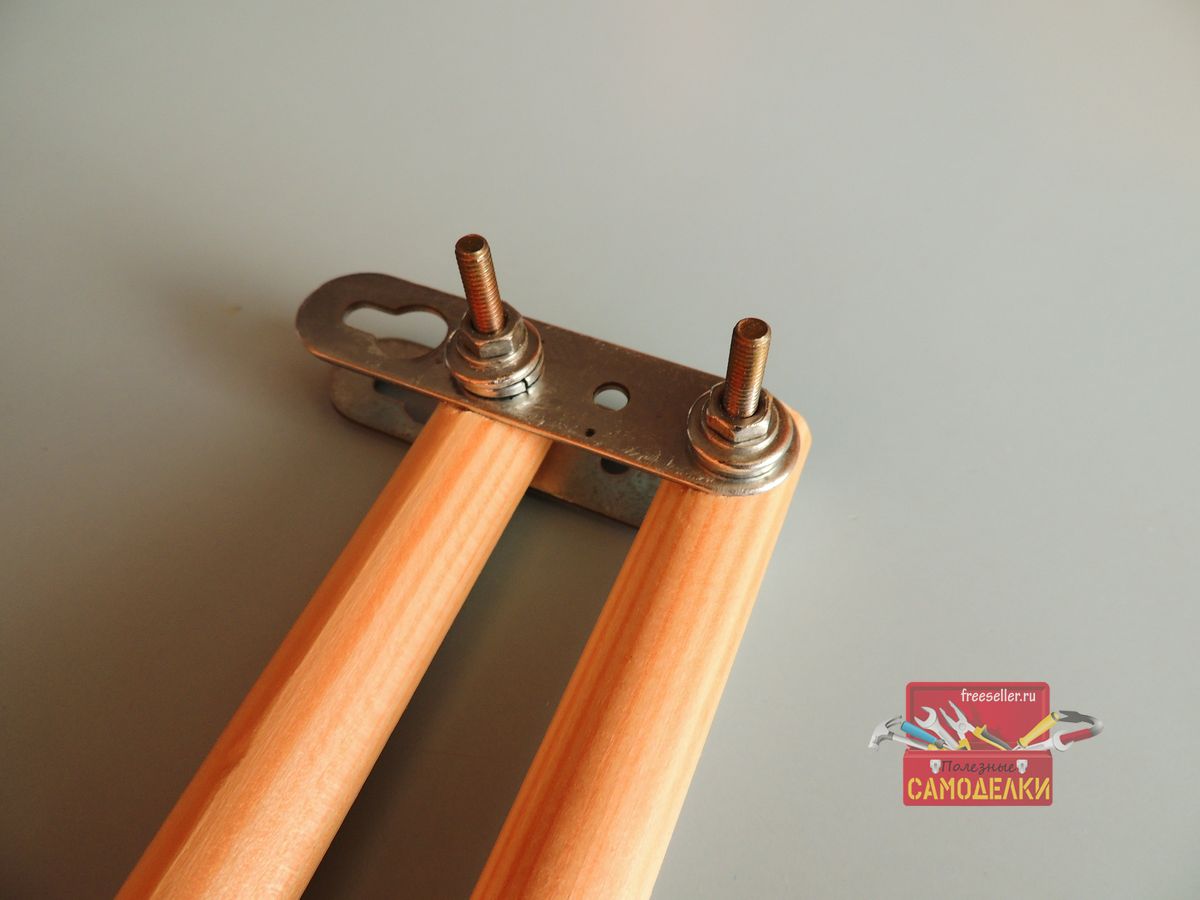

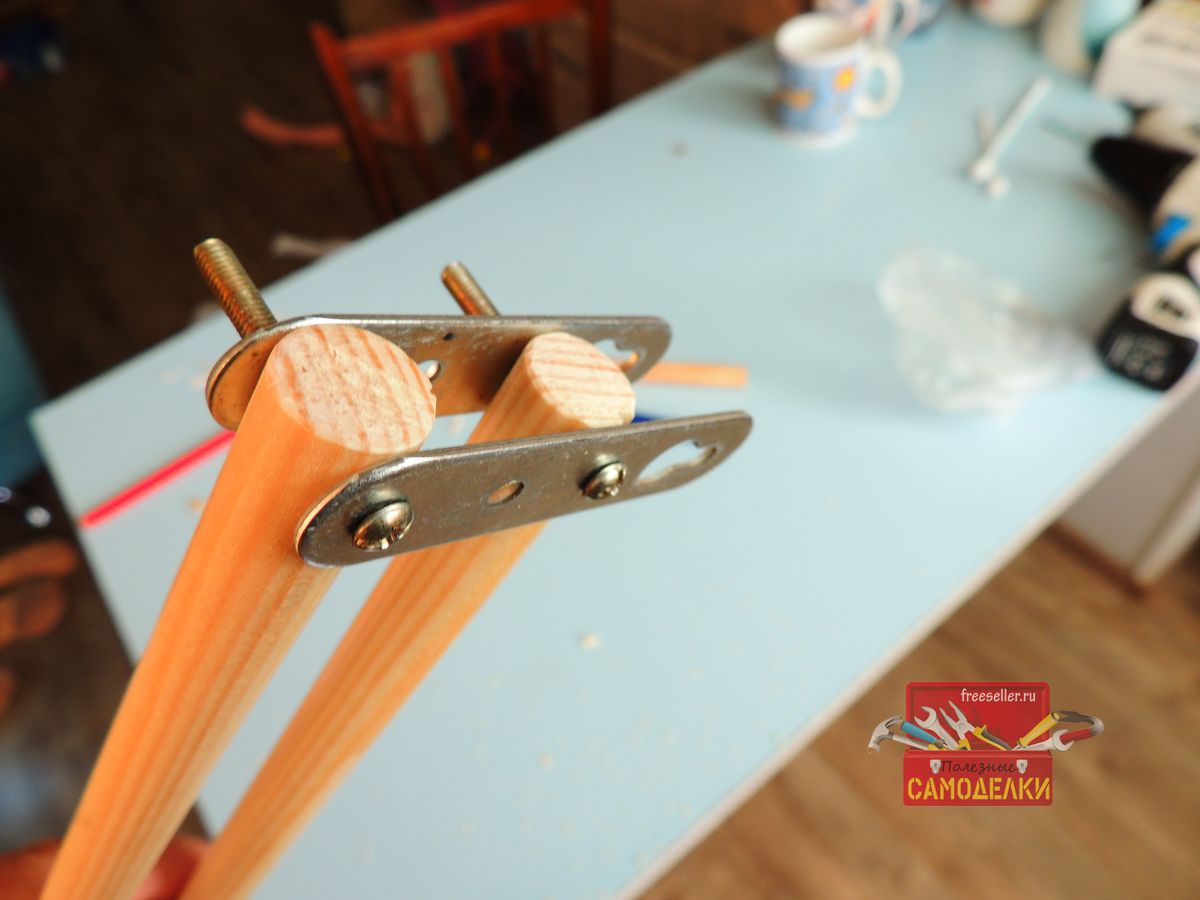

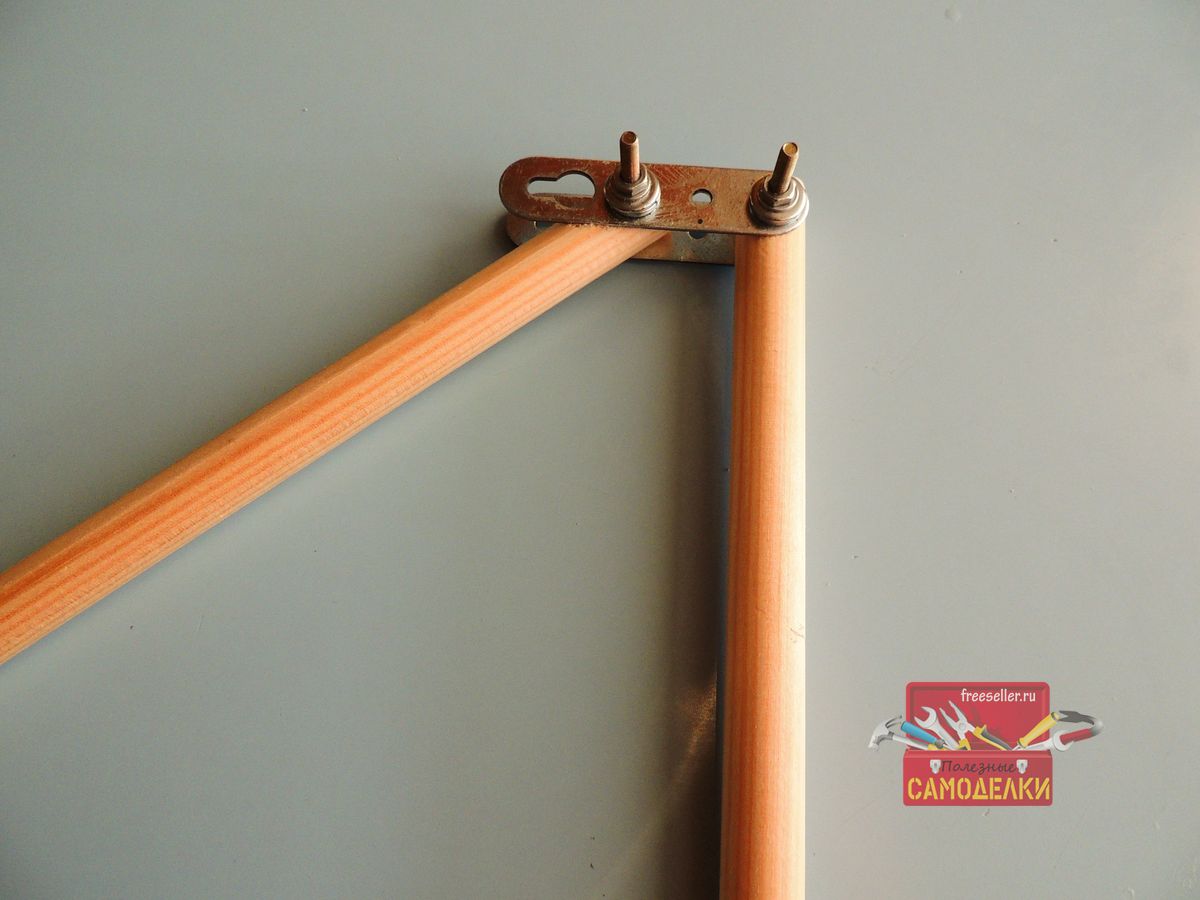

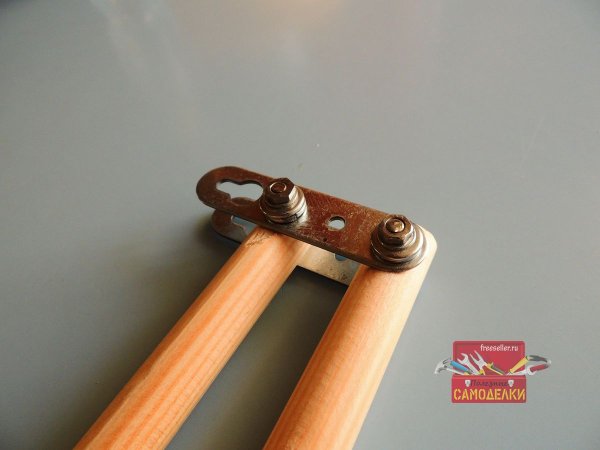

Далее зафиксировал при помощи гайки, шайбы и гравера.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

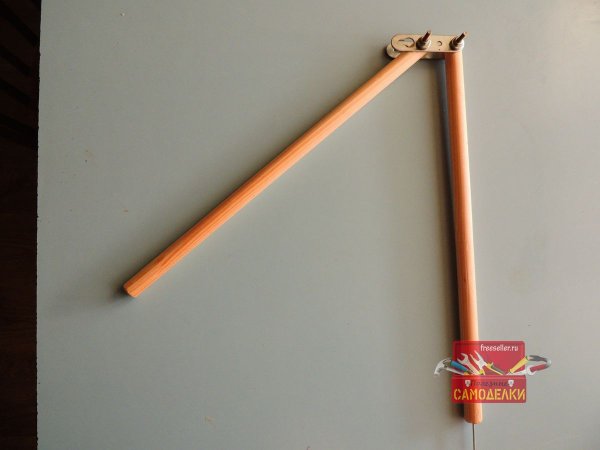

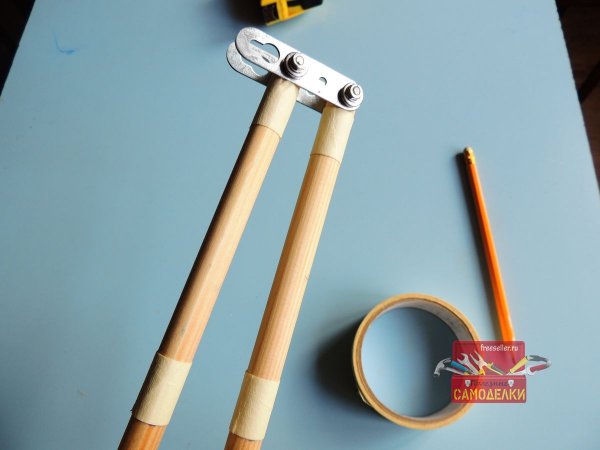

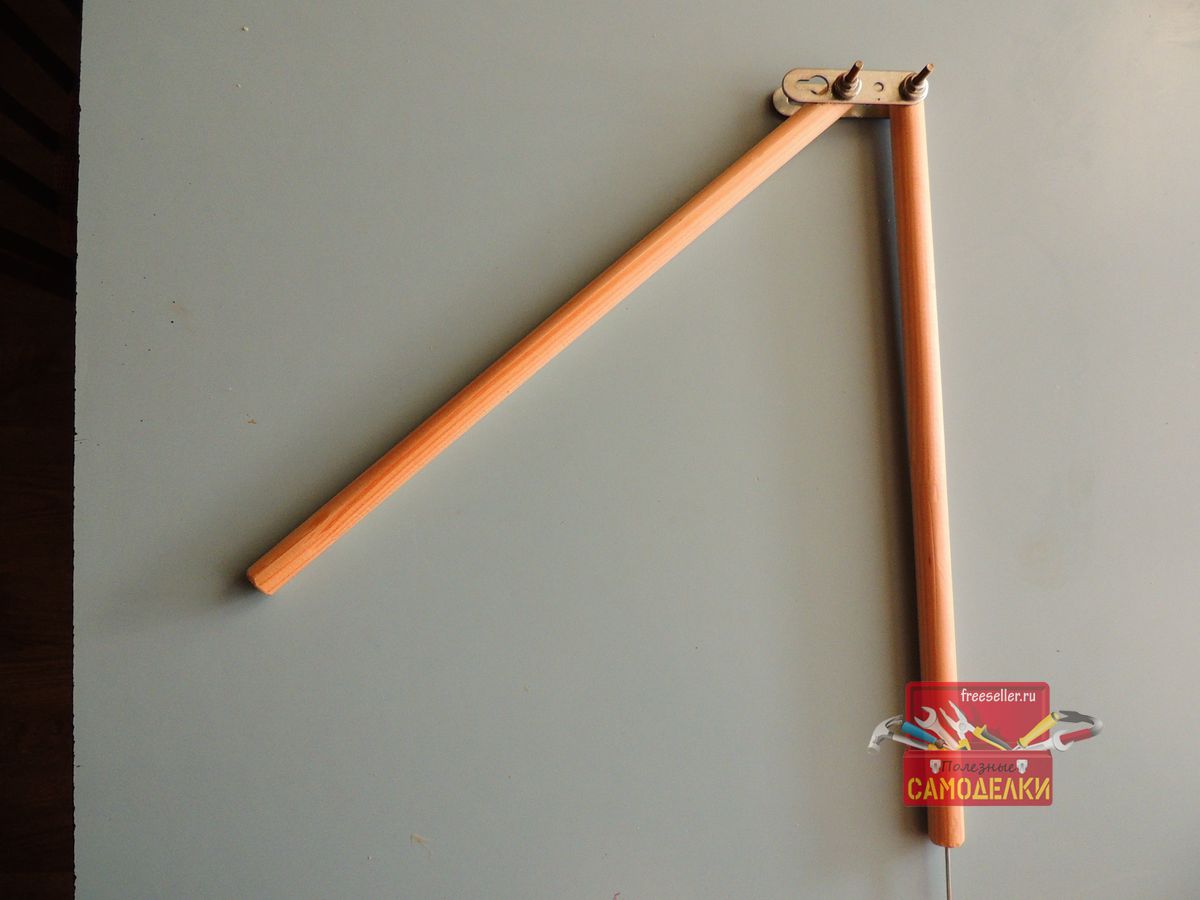

Правую часть зажал покрепче, чтобы она была неподвижной, а левую слегка, она будет свободно двигаться.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

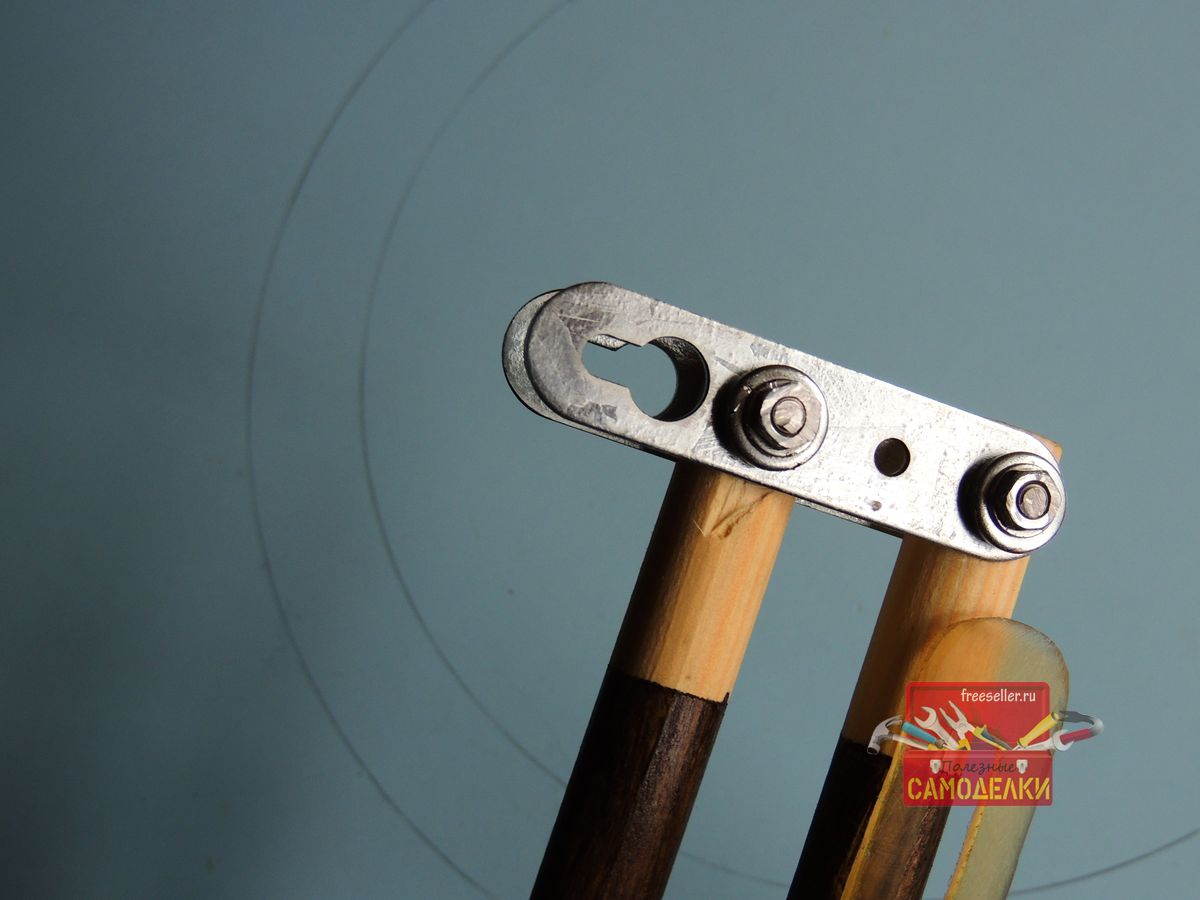

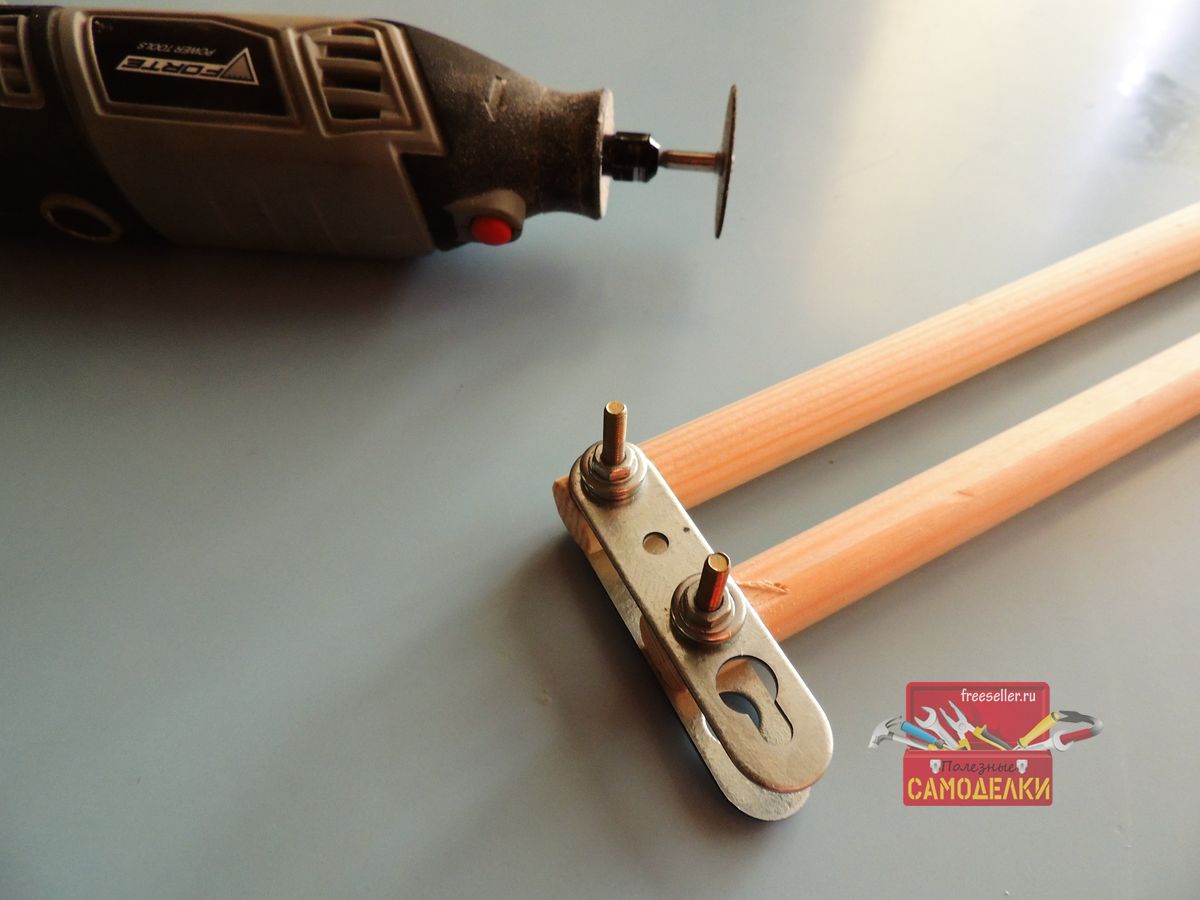

Лишние части болтов срезал.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

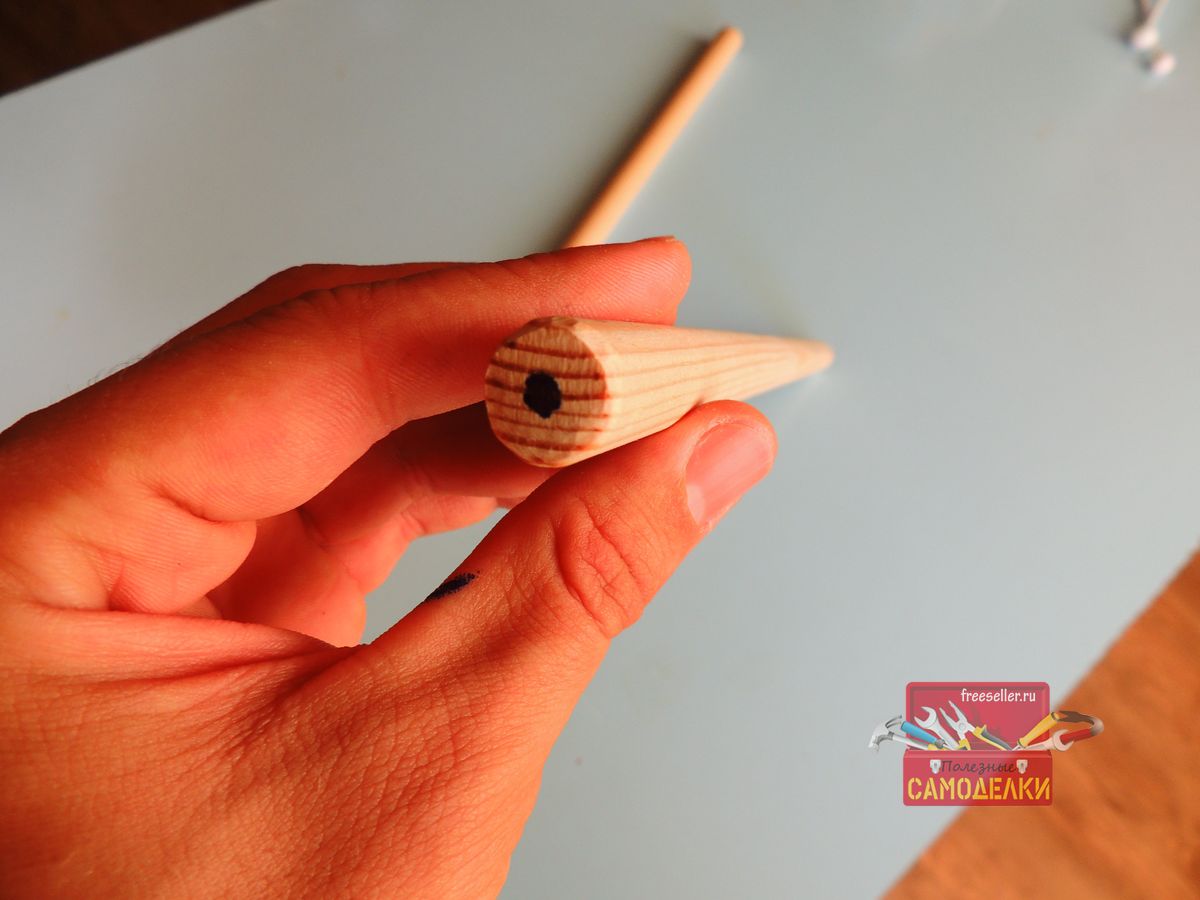

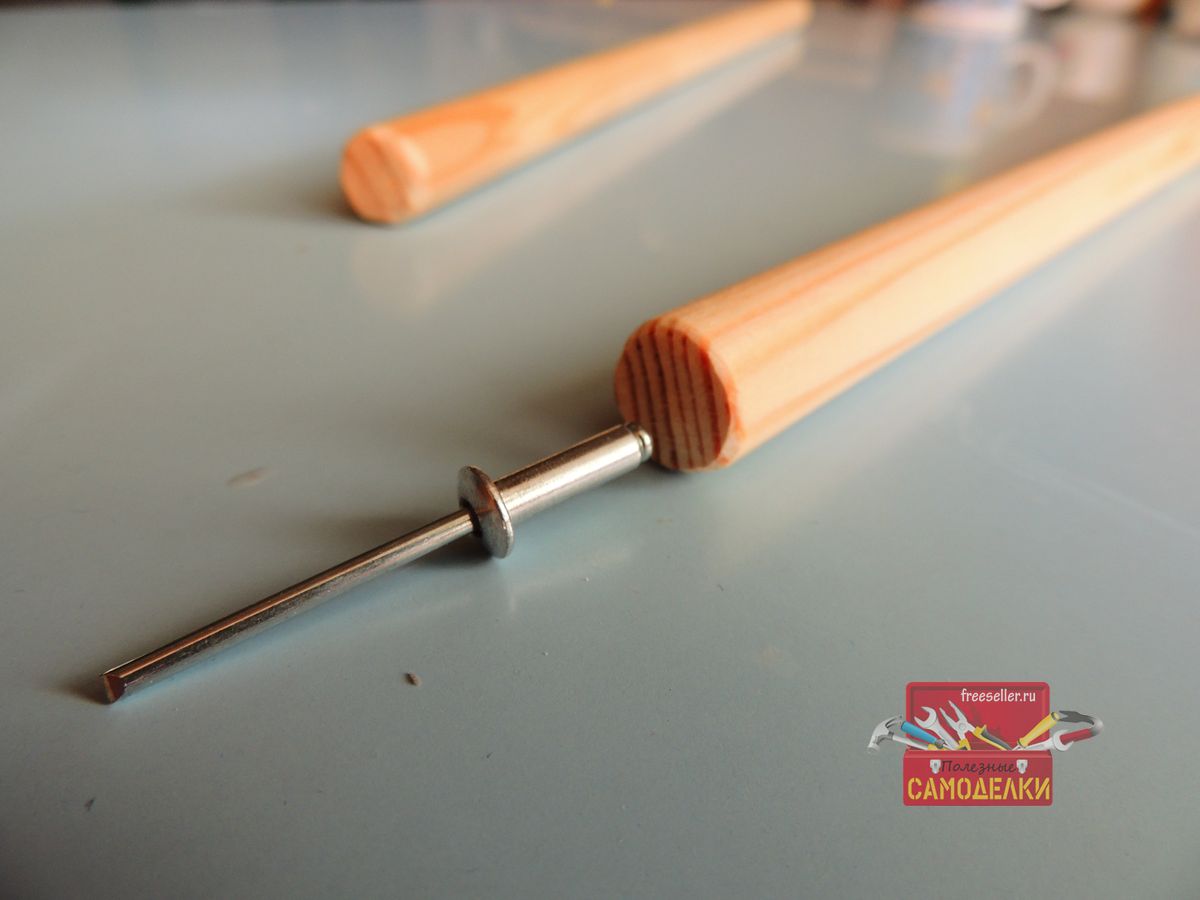

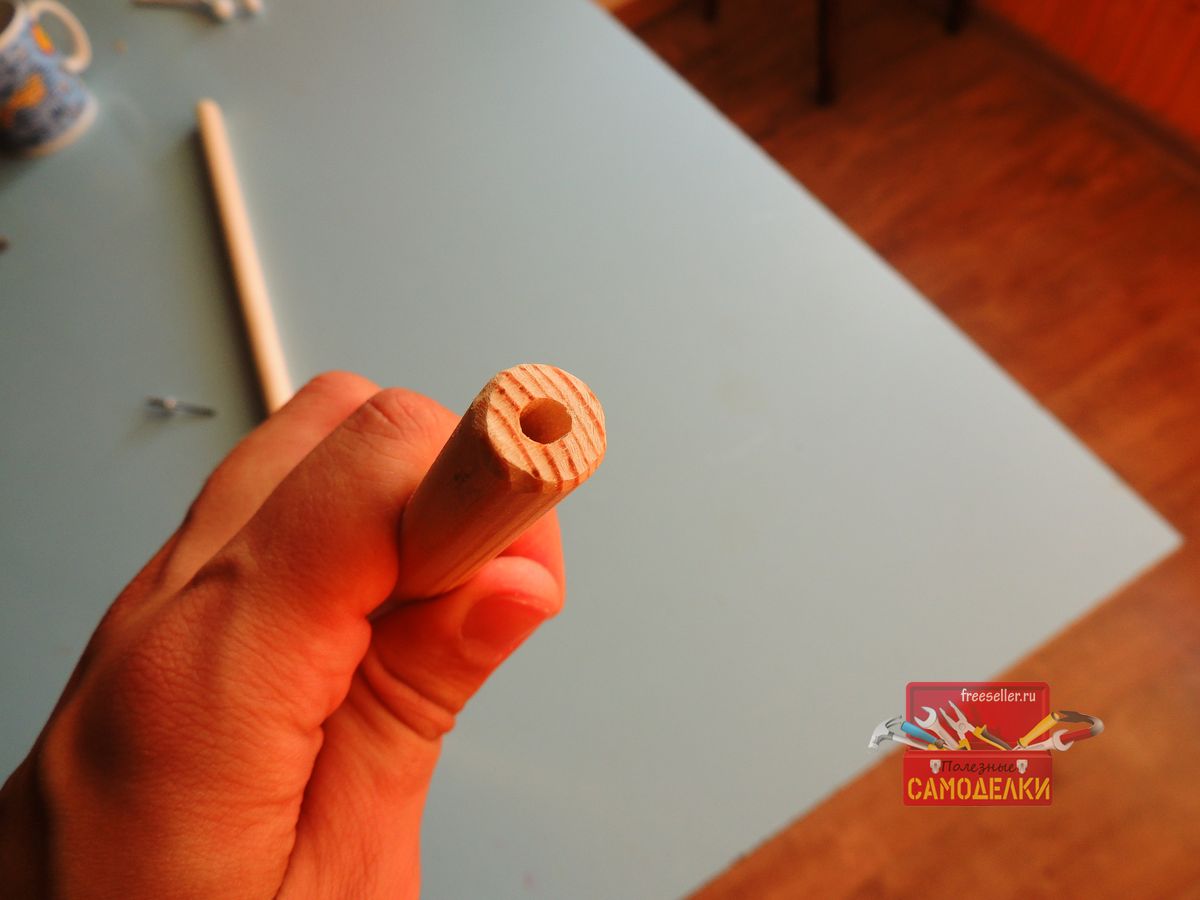

Далее принялся делать острую часть, на которую будет оперяться циркуль.
Его решил сделать из обычной алюминиевой заклепки.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

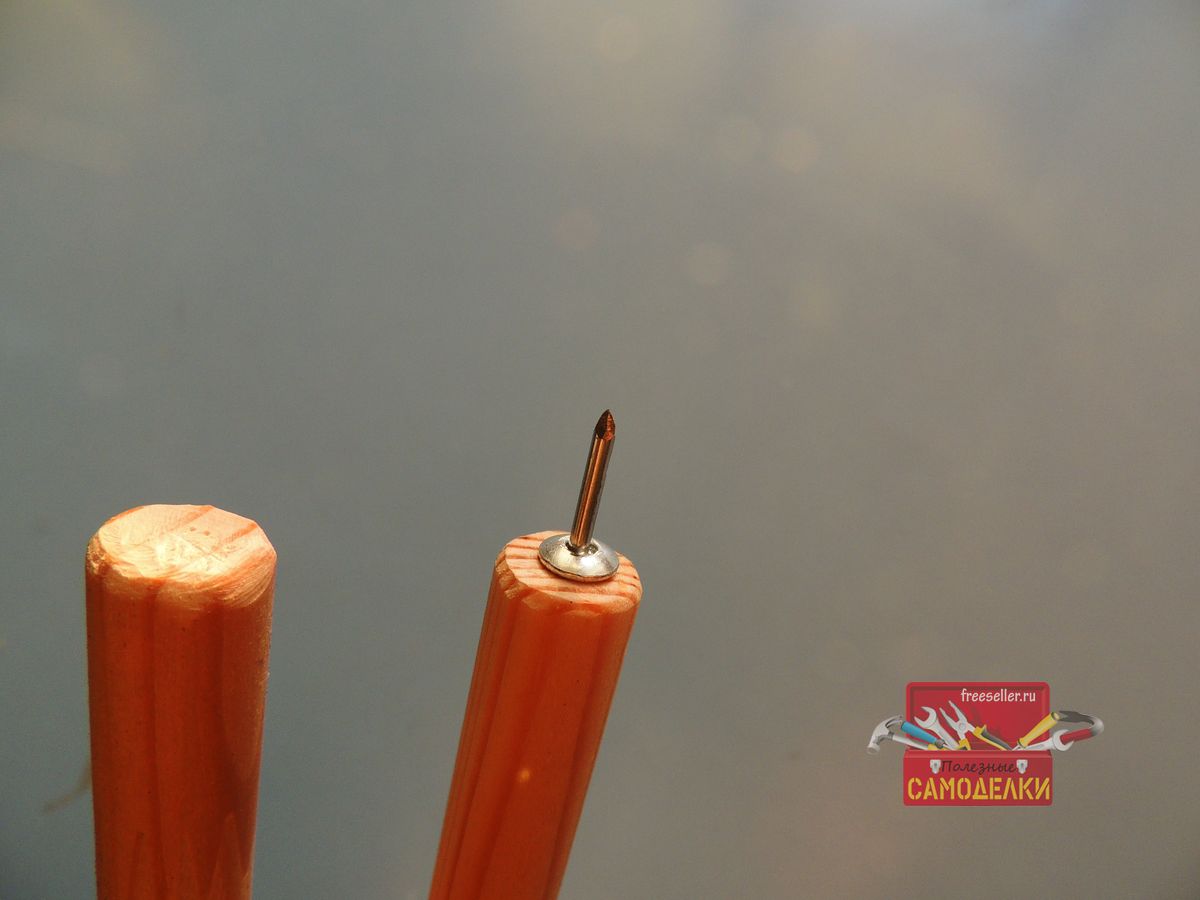

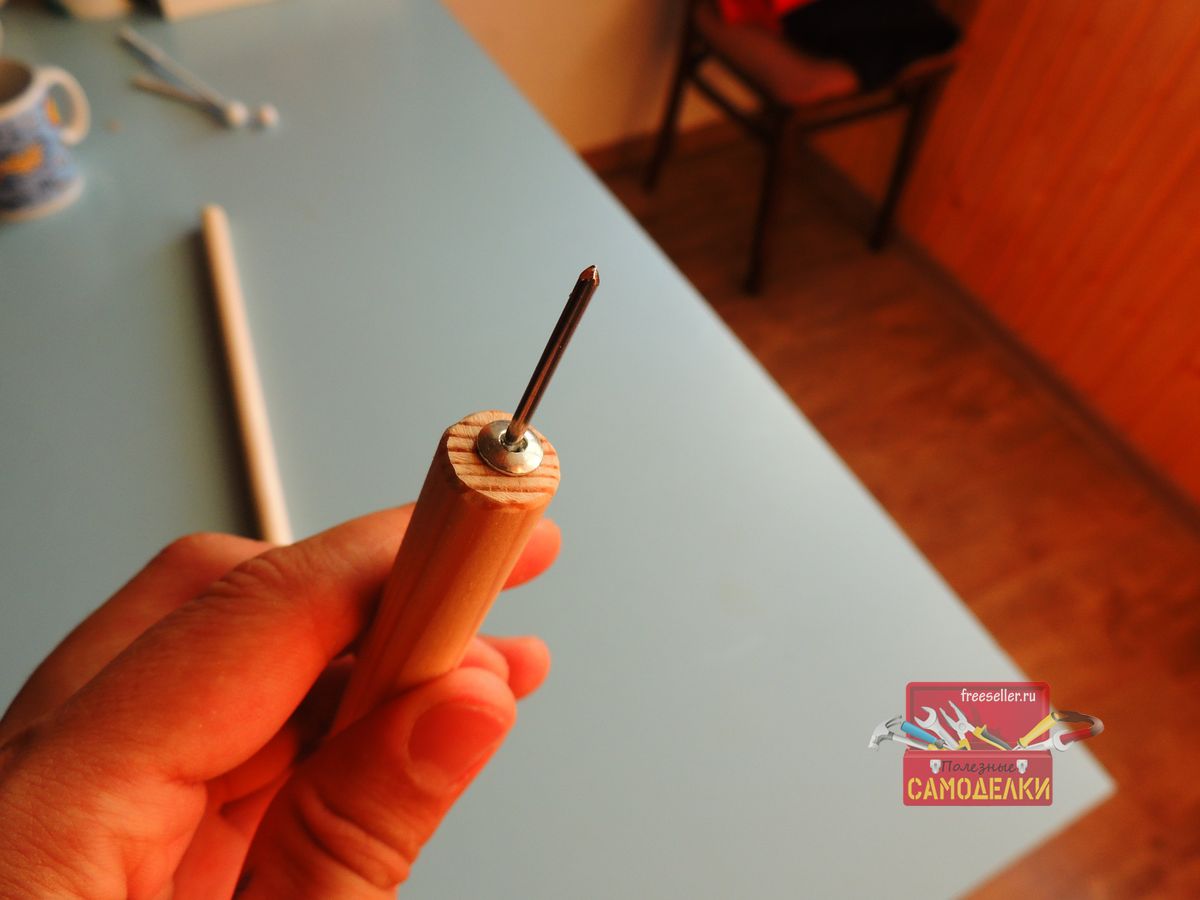

Немного укоротил по длине, заточил кончик.

Изготовление большого циркуля своими руками

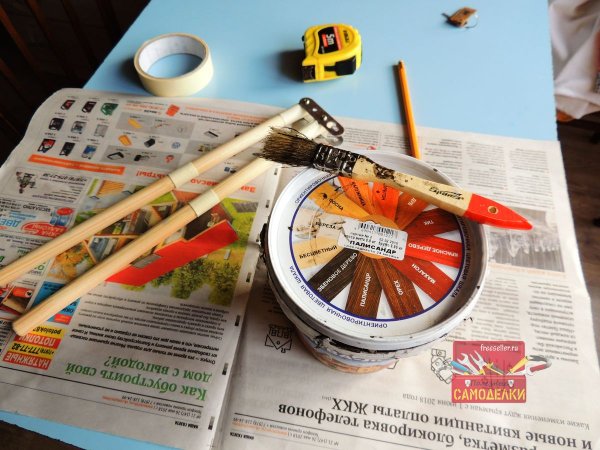

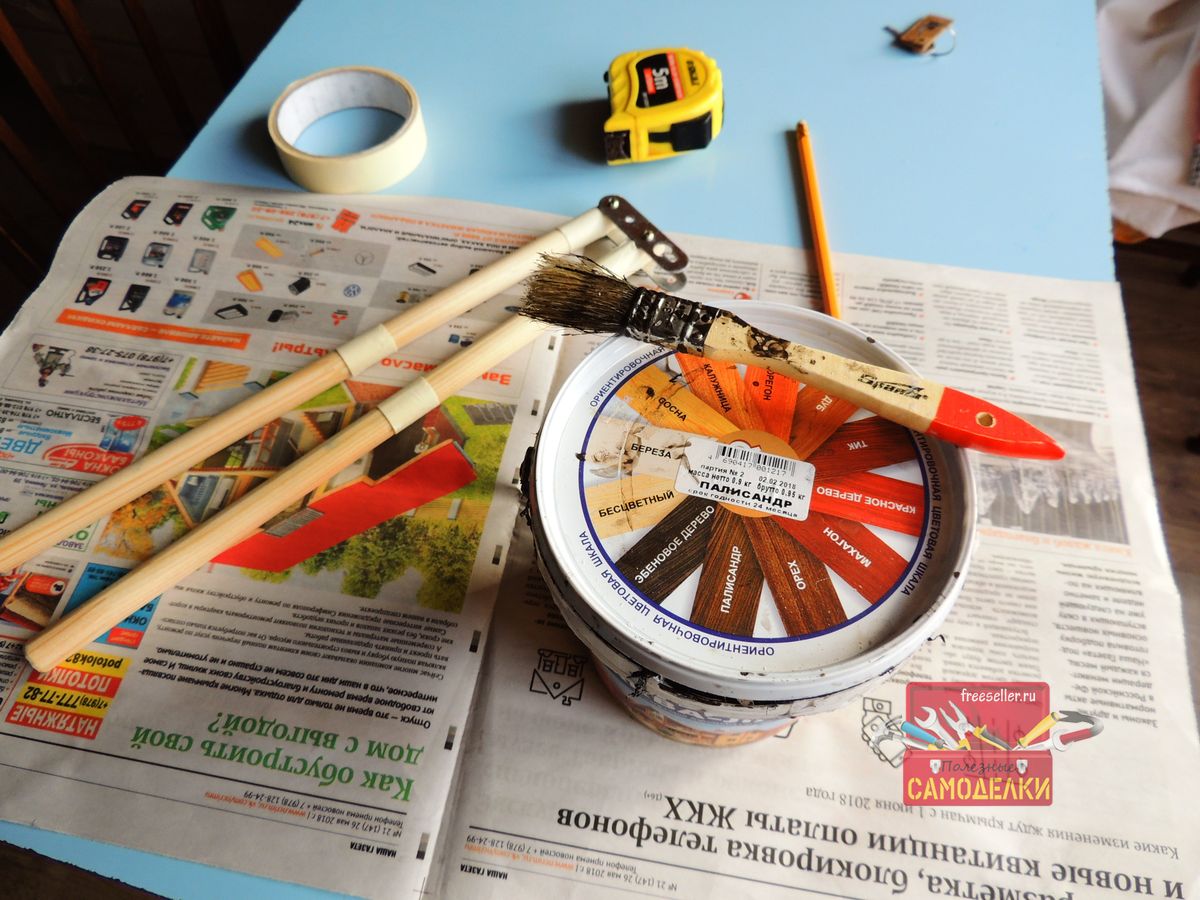

Прежде чем двигаться дальше решил немного покрыть деревянные части аквалаком.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

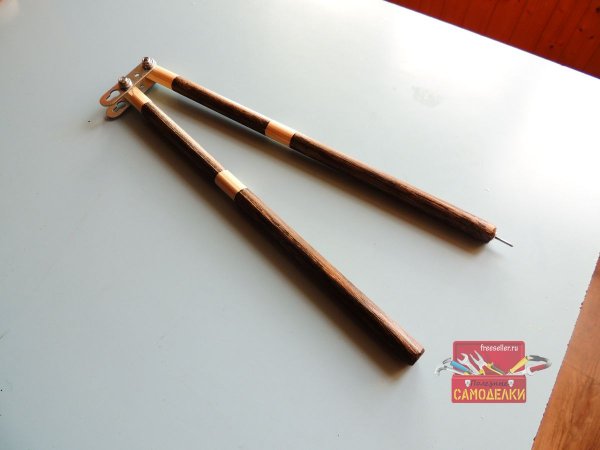

Получилось следующее.

Изготовление большого циркуля своими руками

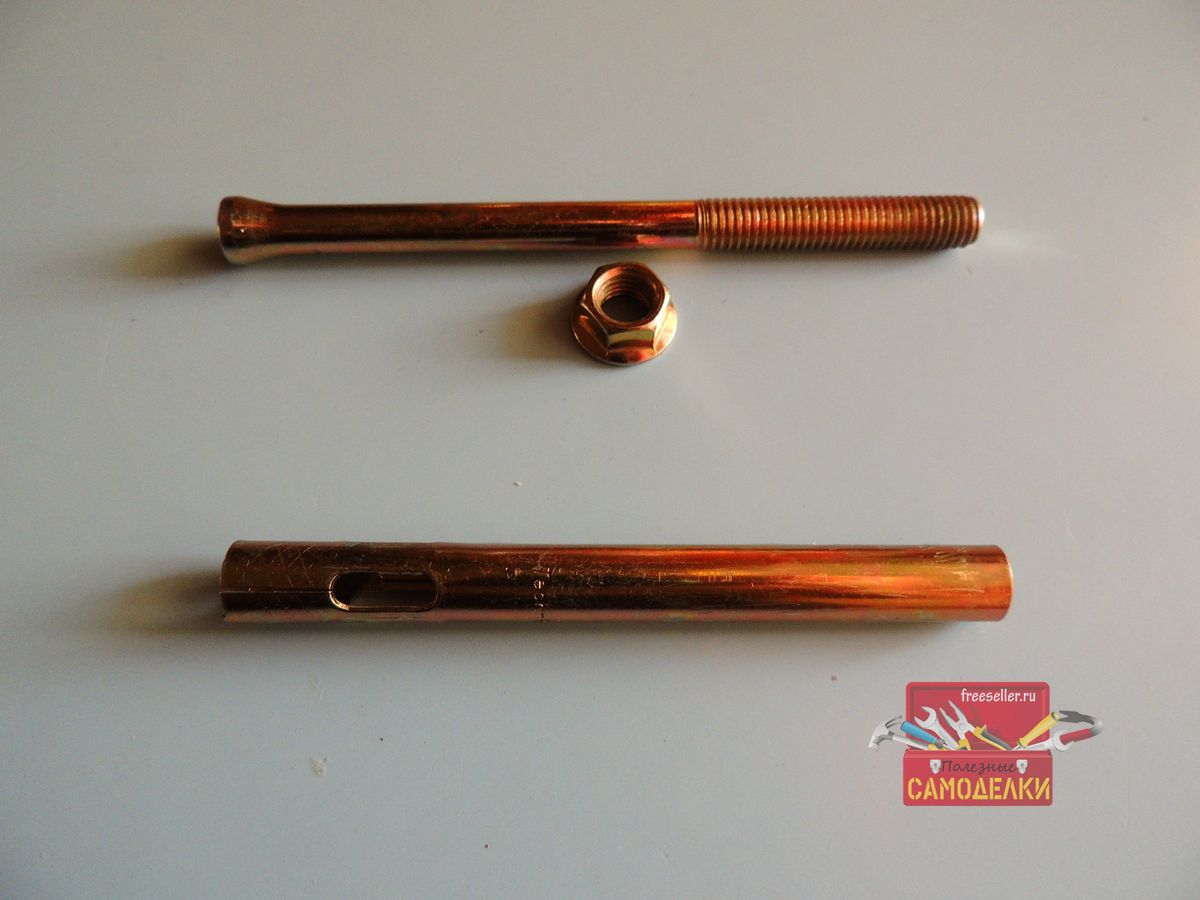

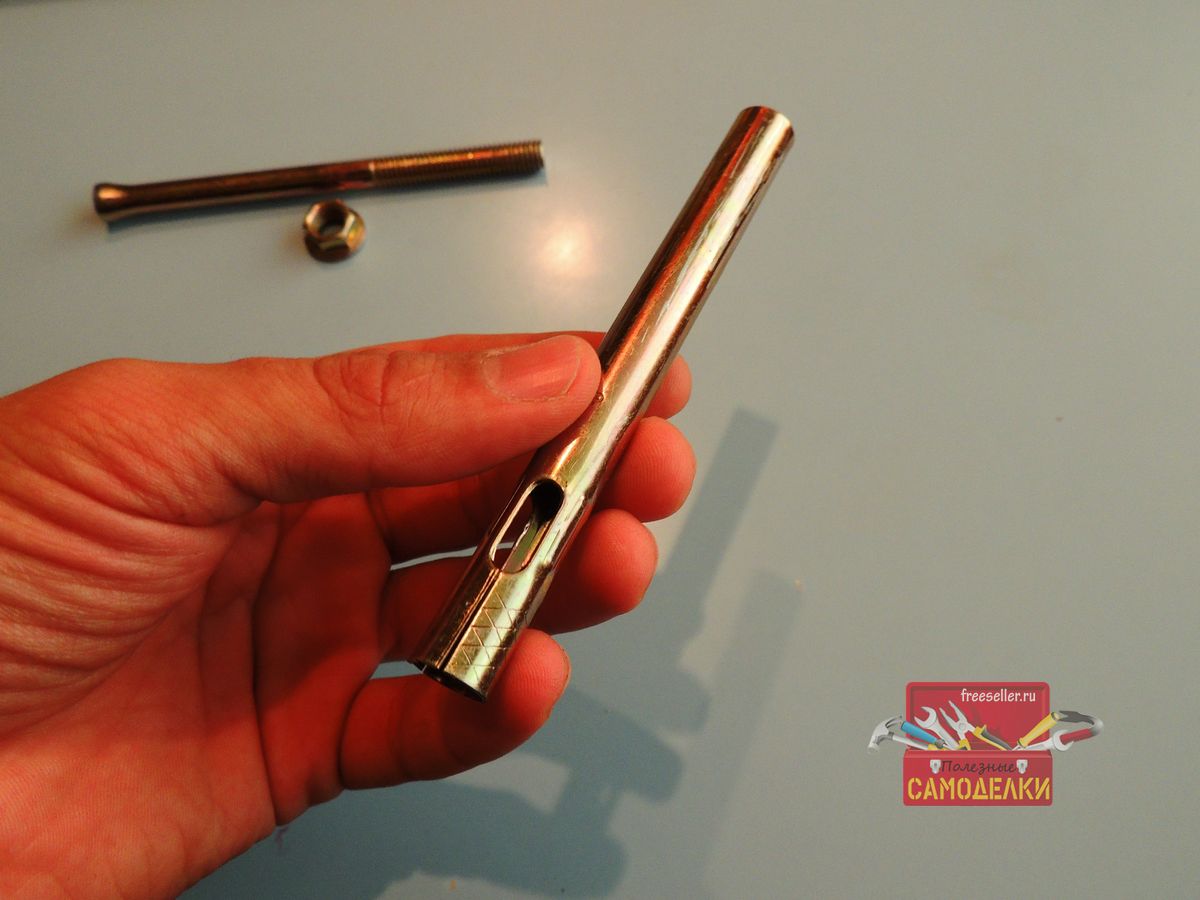

Затем принялся делать элемент крепления для карандаша, для этого идеально подошёл строительный анкер с диаметром юбки 12 мм, понадобиться только юбка.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

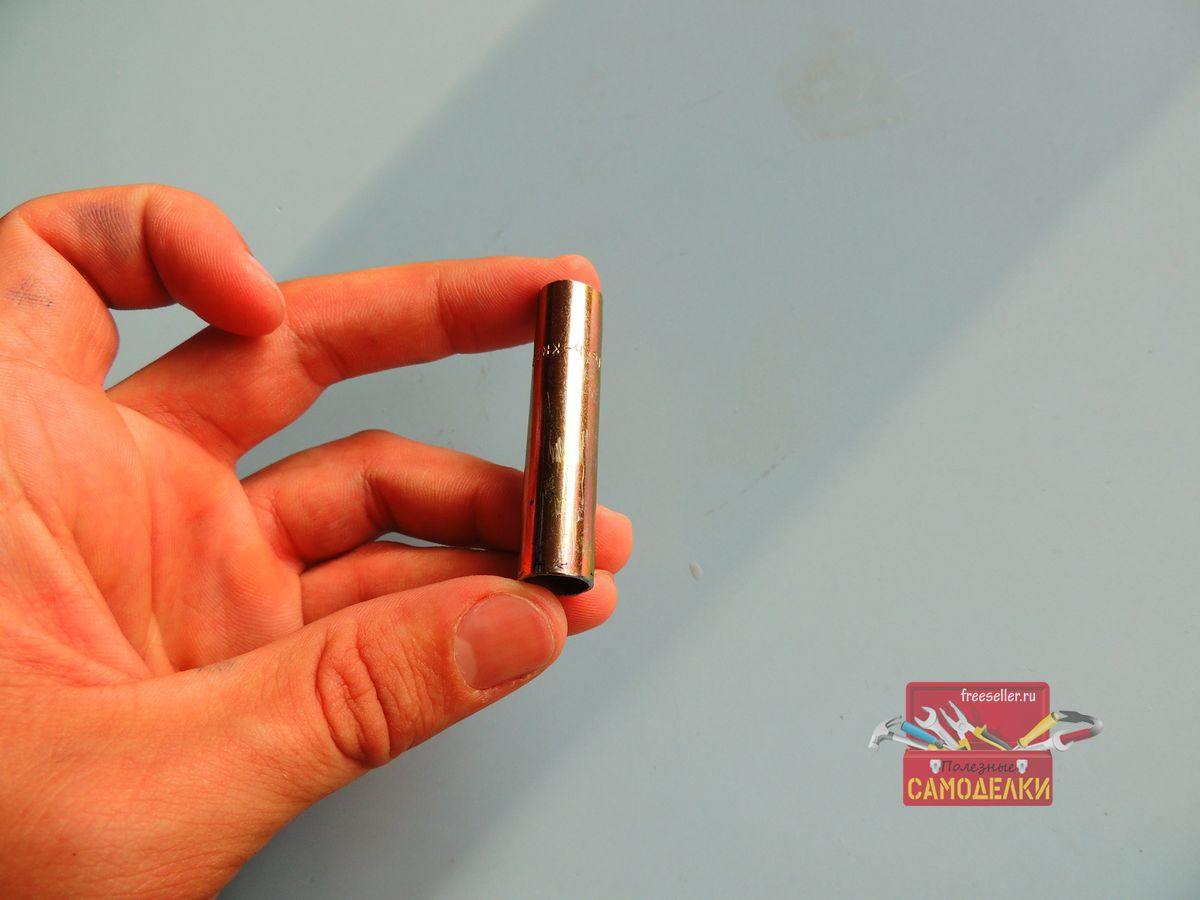

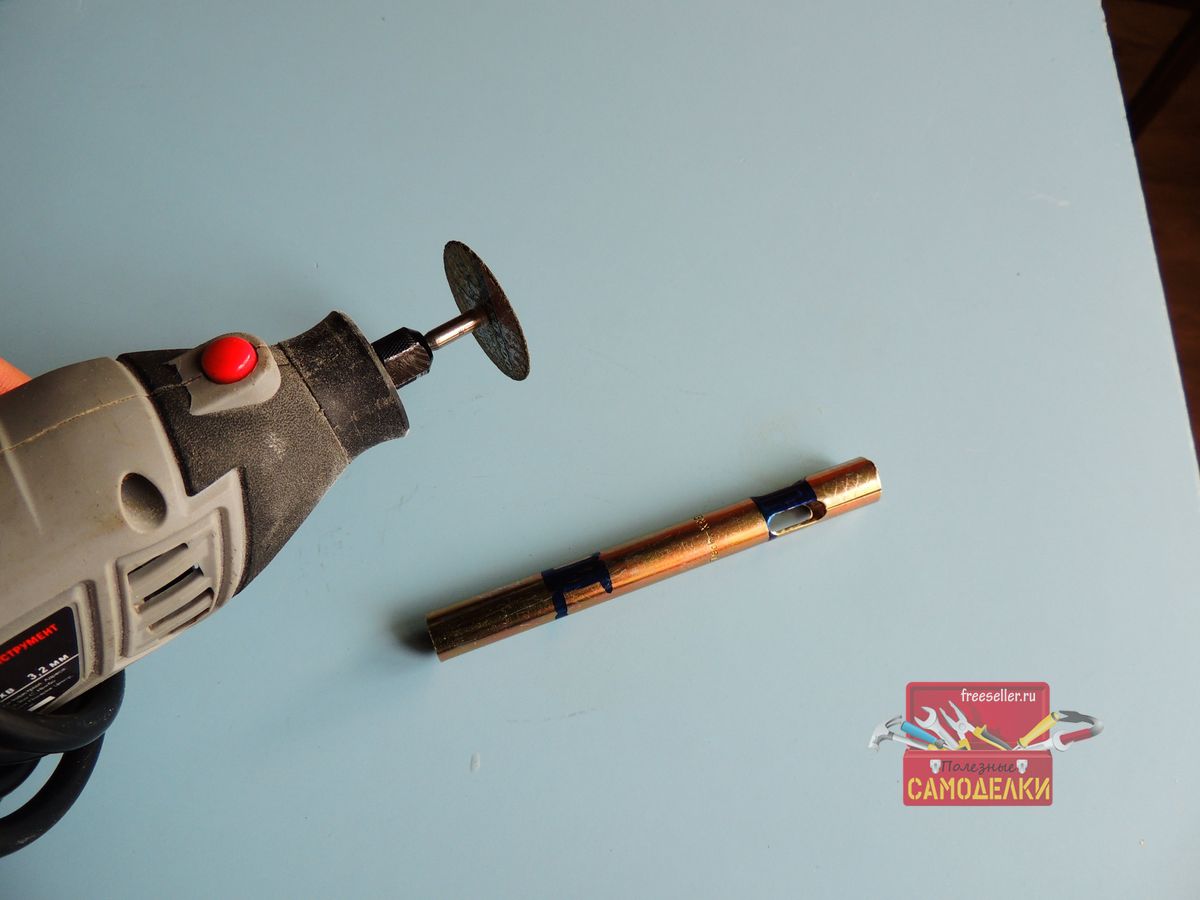

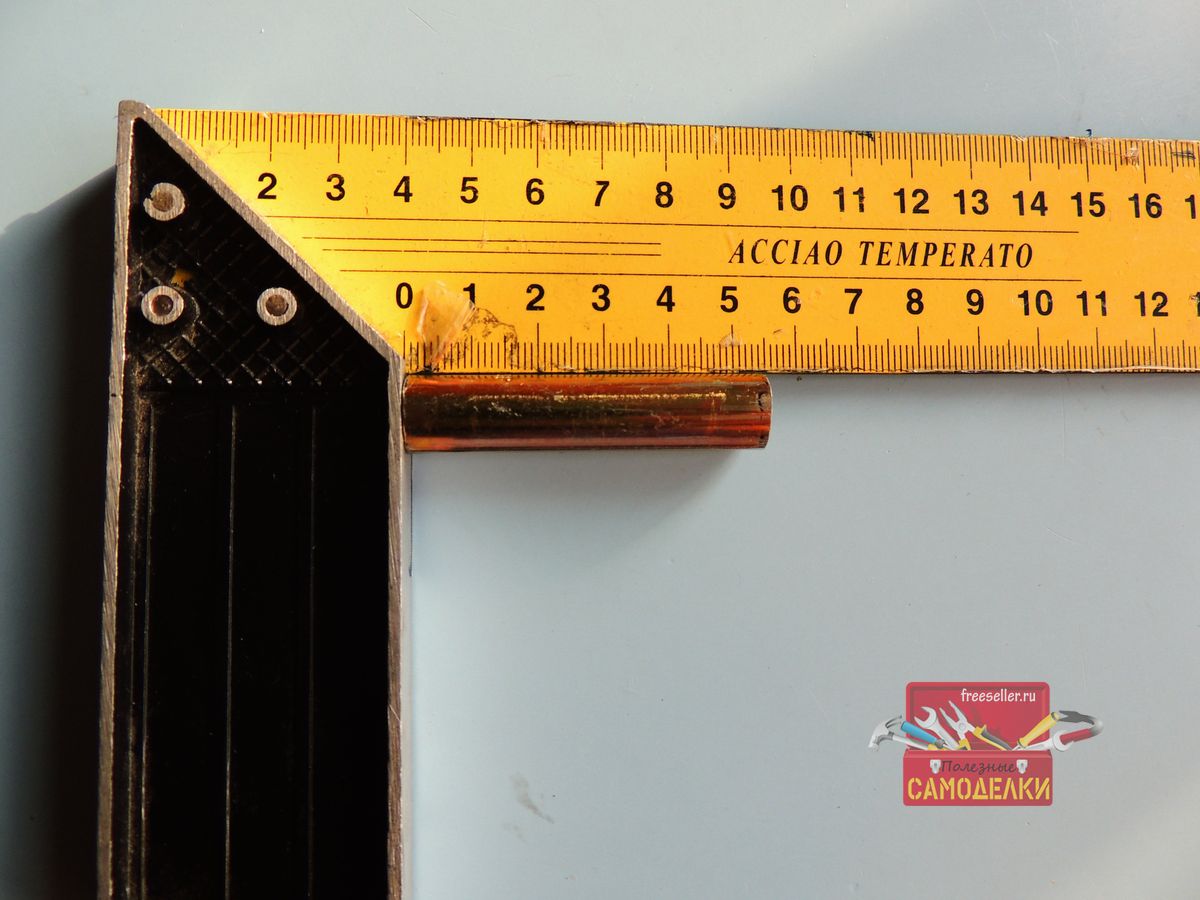

Отрезам отрезок размером 5,5 см.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

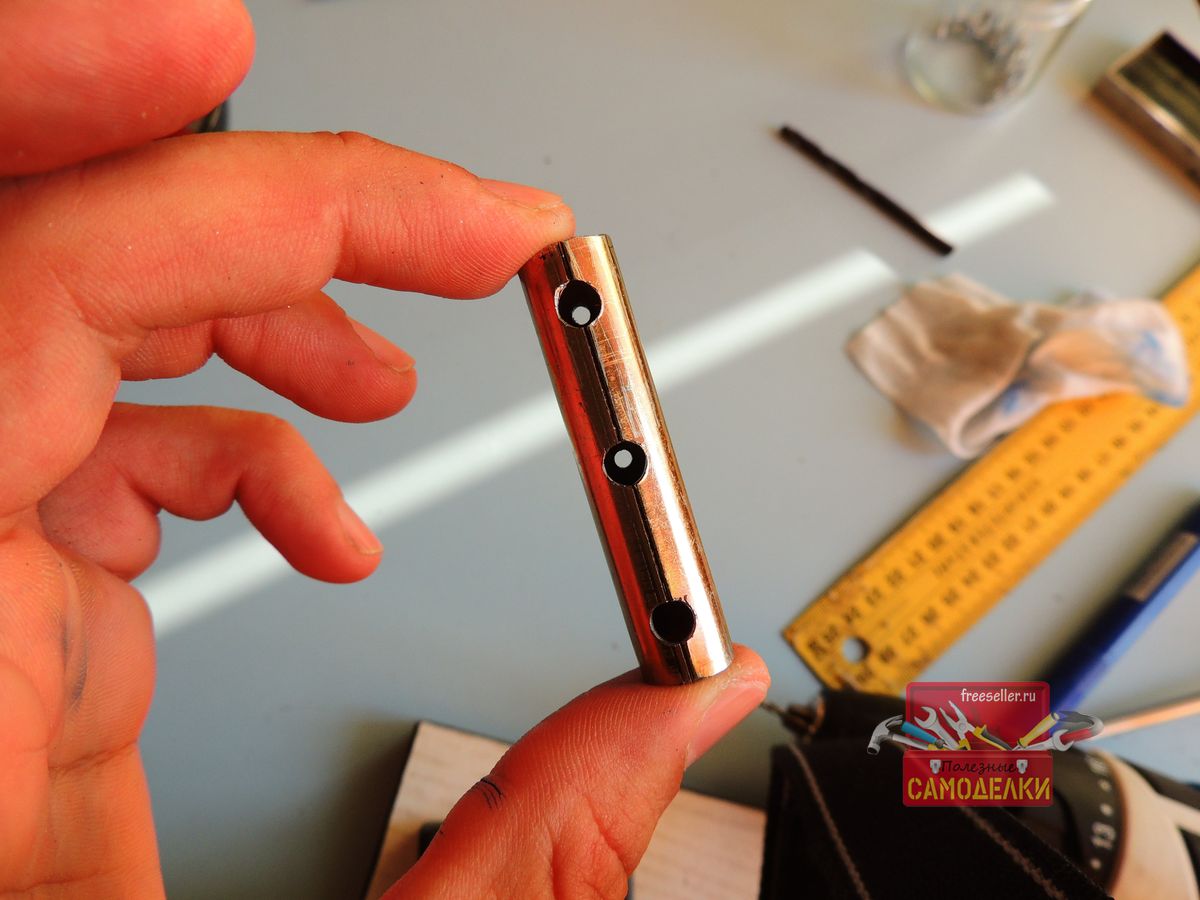

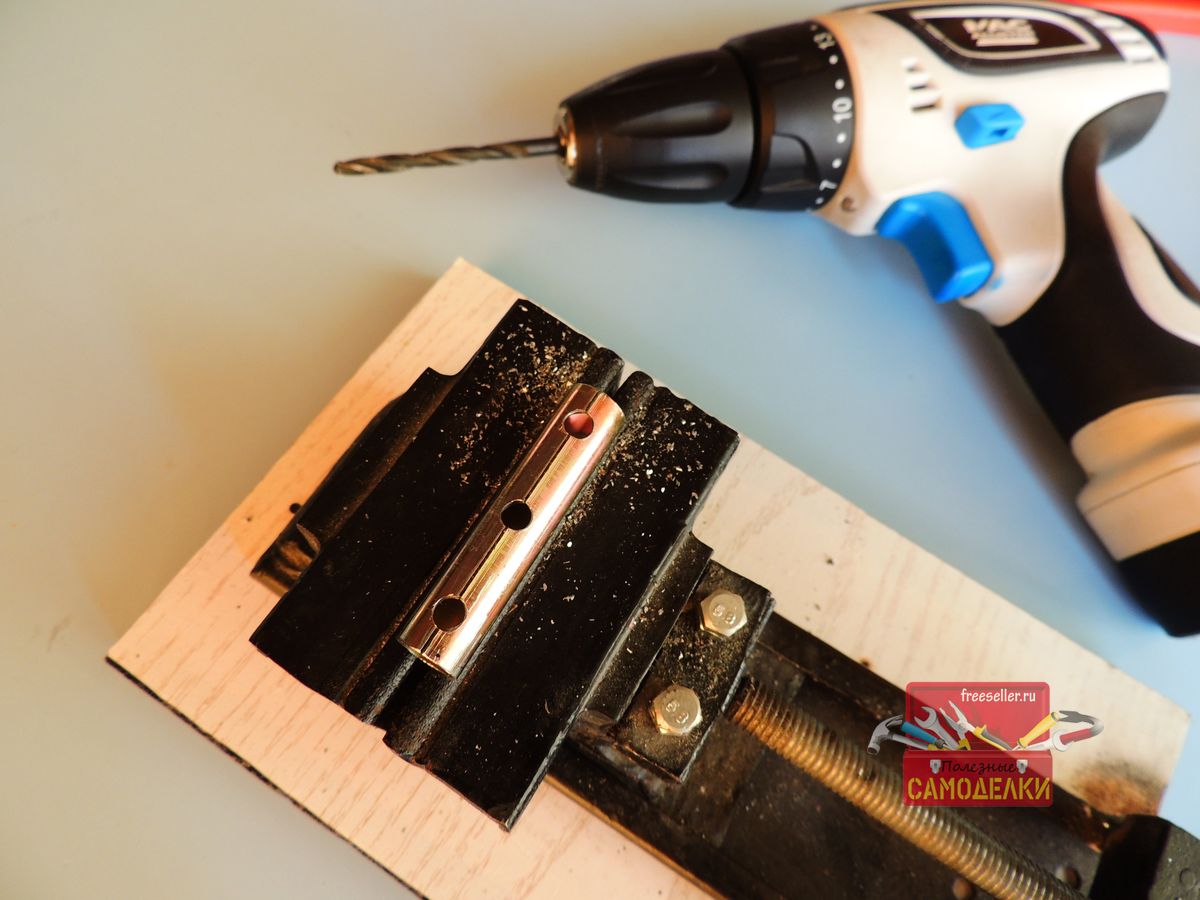

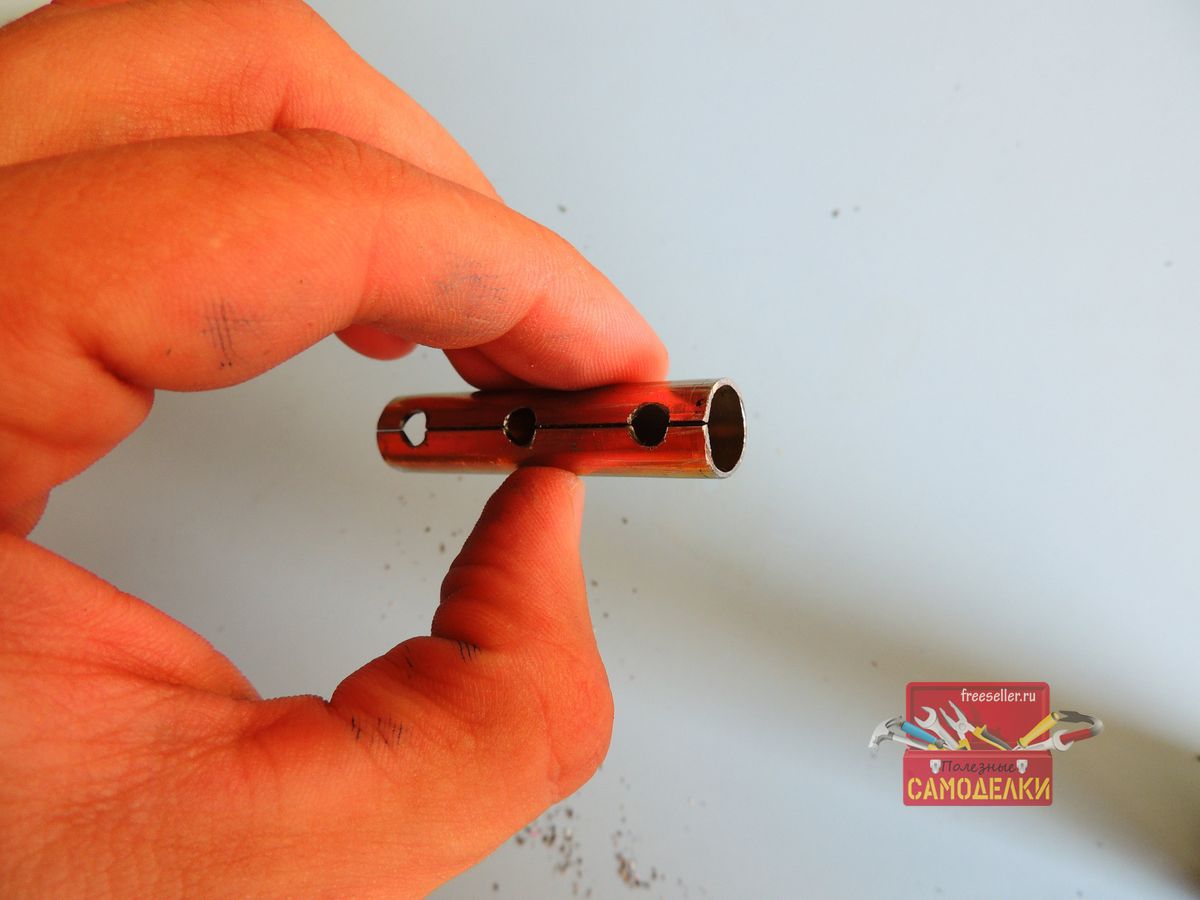

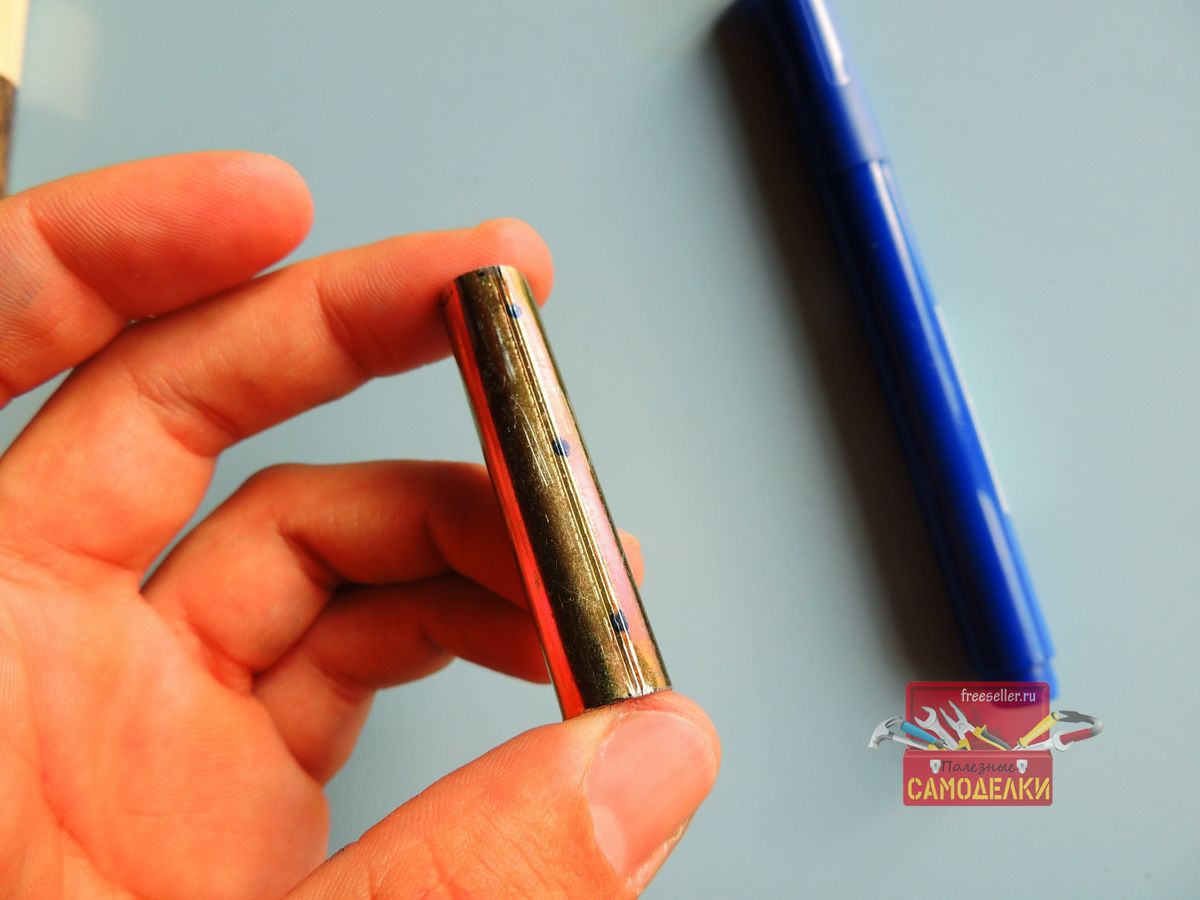

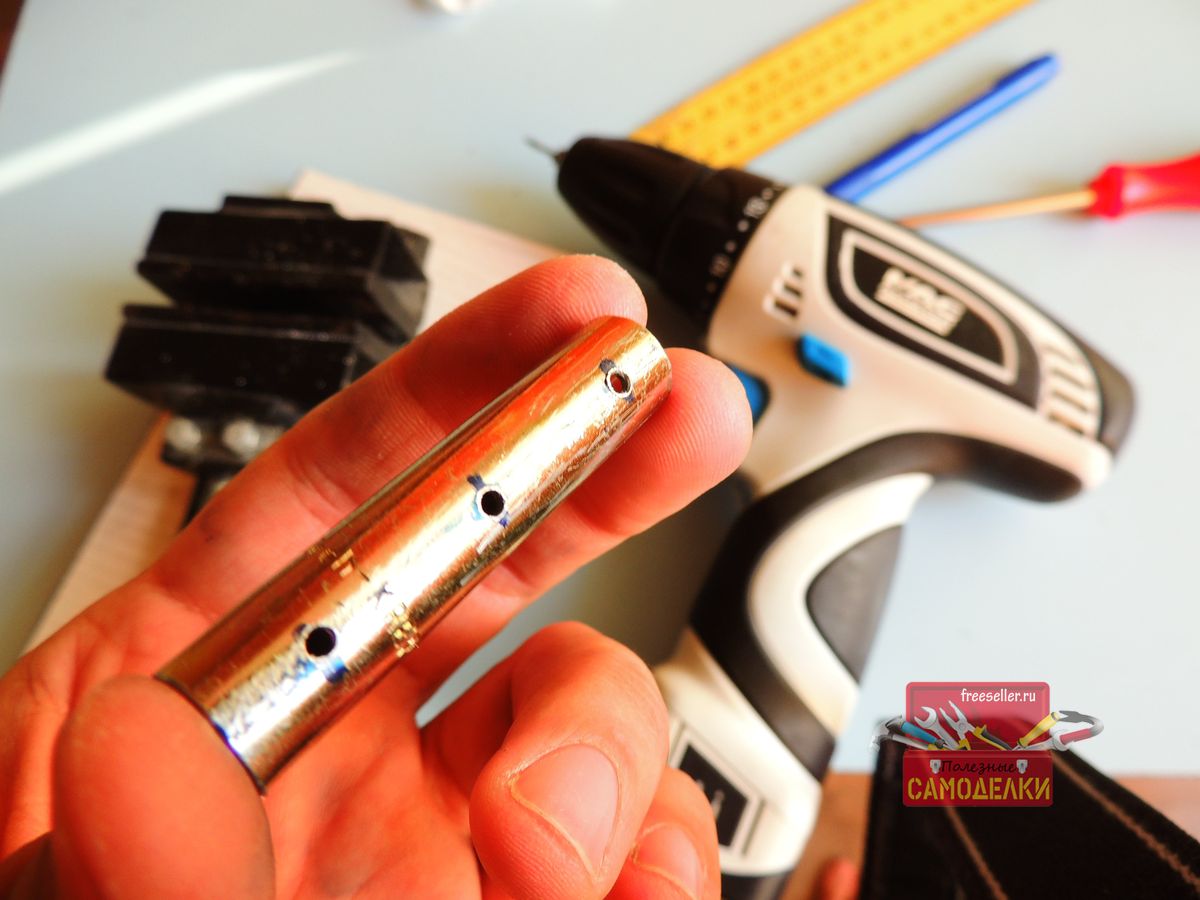

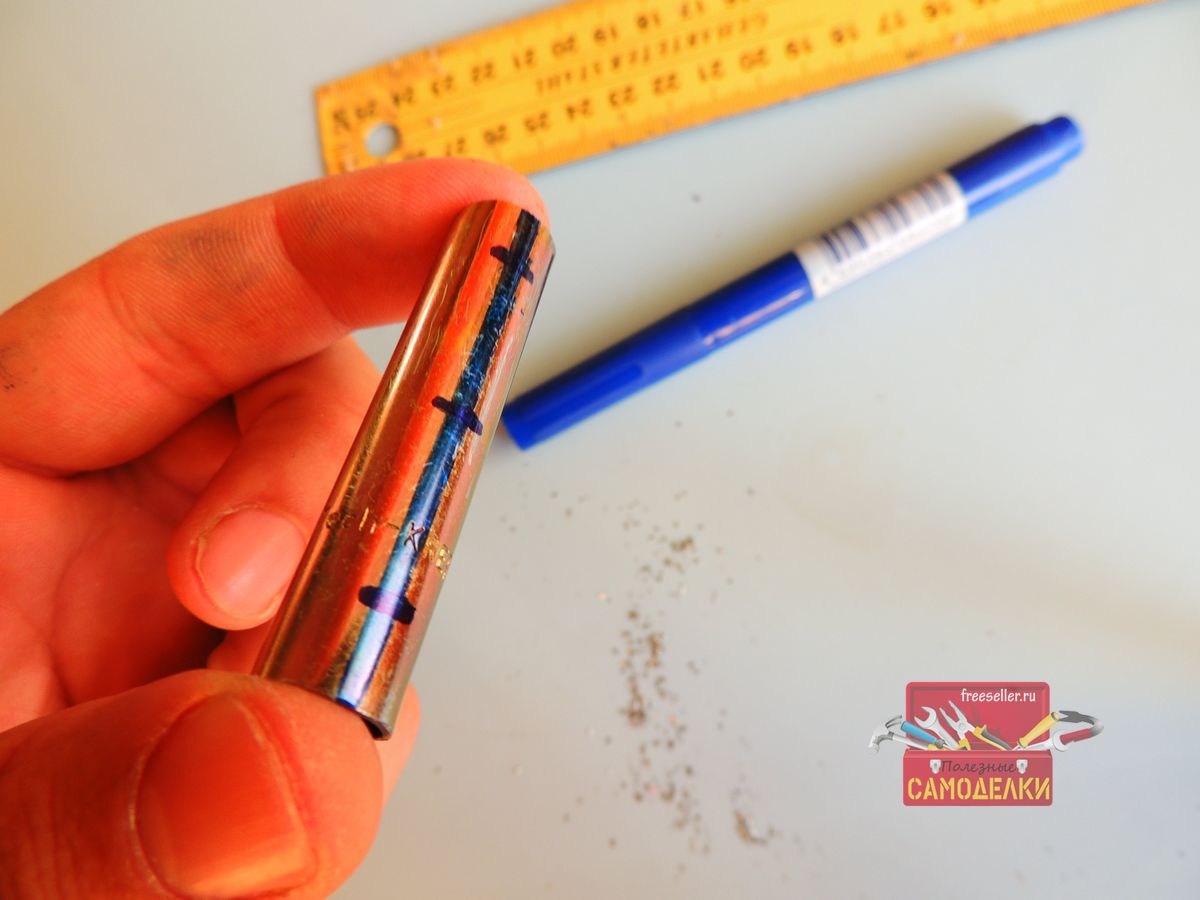

Затем сделал разметку для трех отверстий, просверлил сверлом 5 мм.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

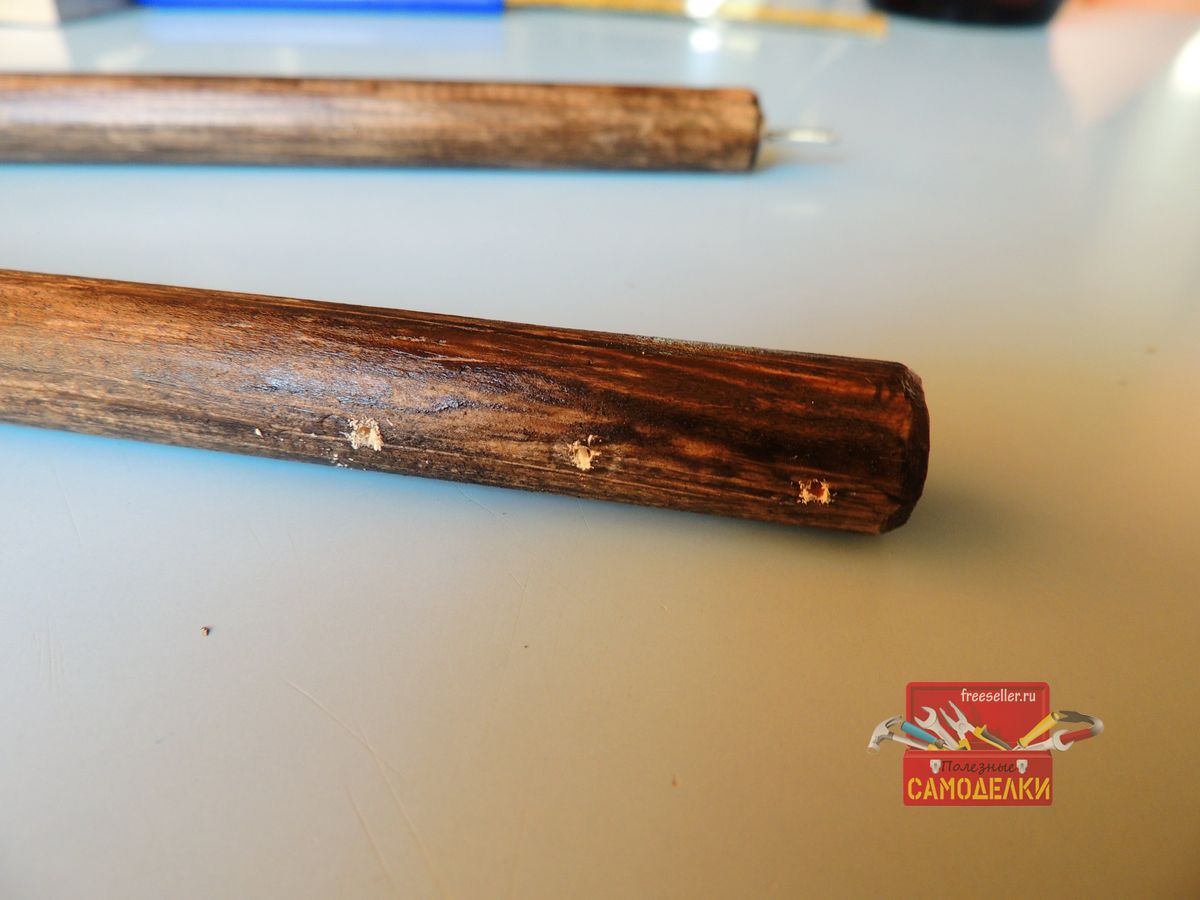

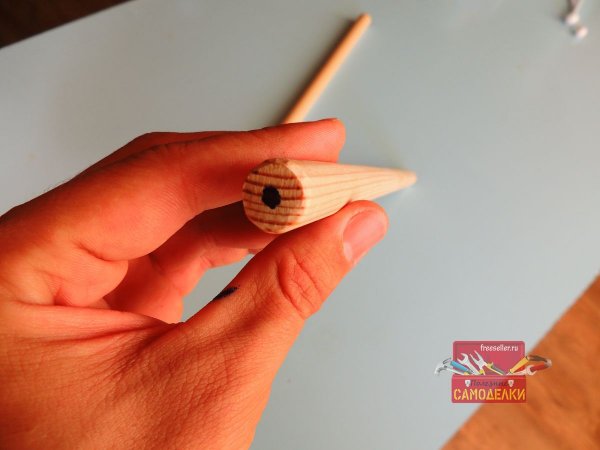

Далее еще три сквозных отверстия с обратной стороны только с меньшим диаметром под саморез.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

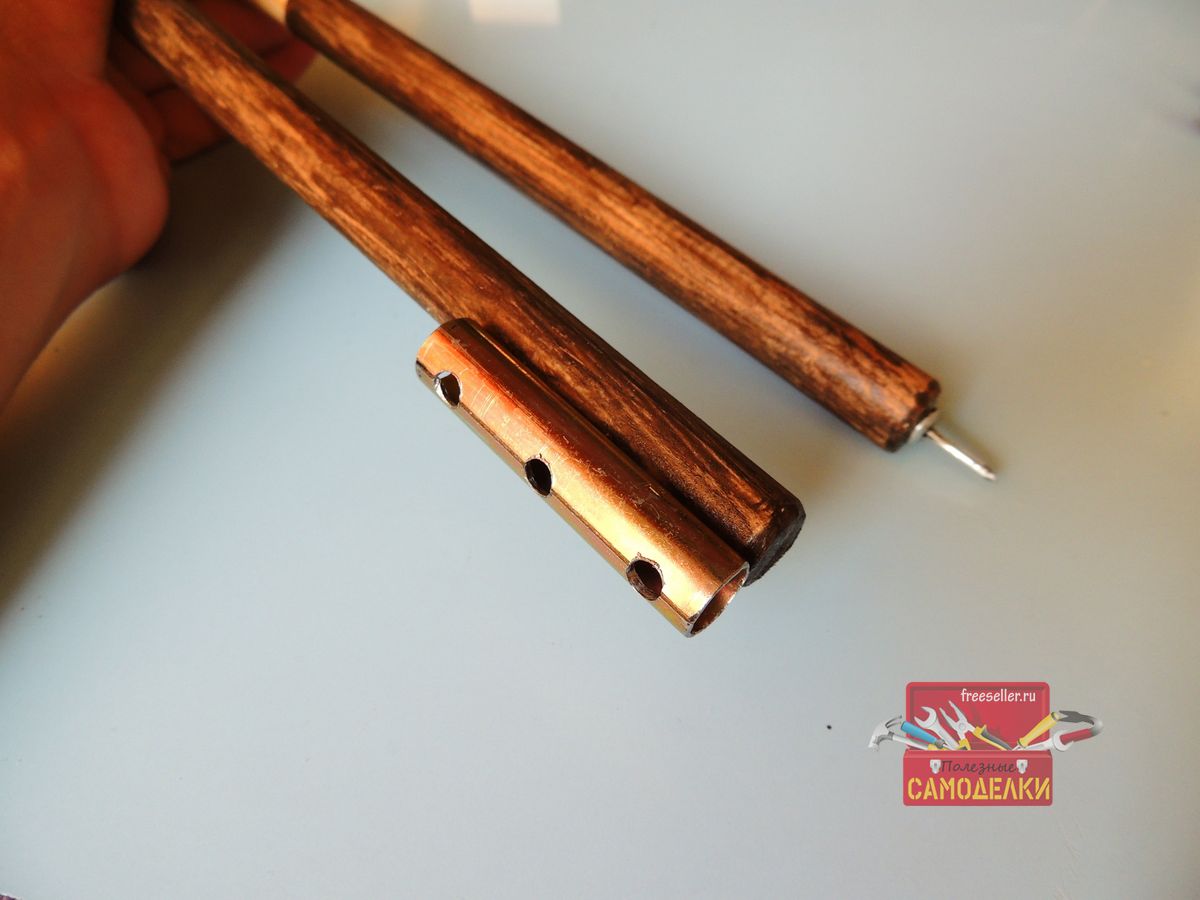

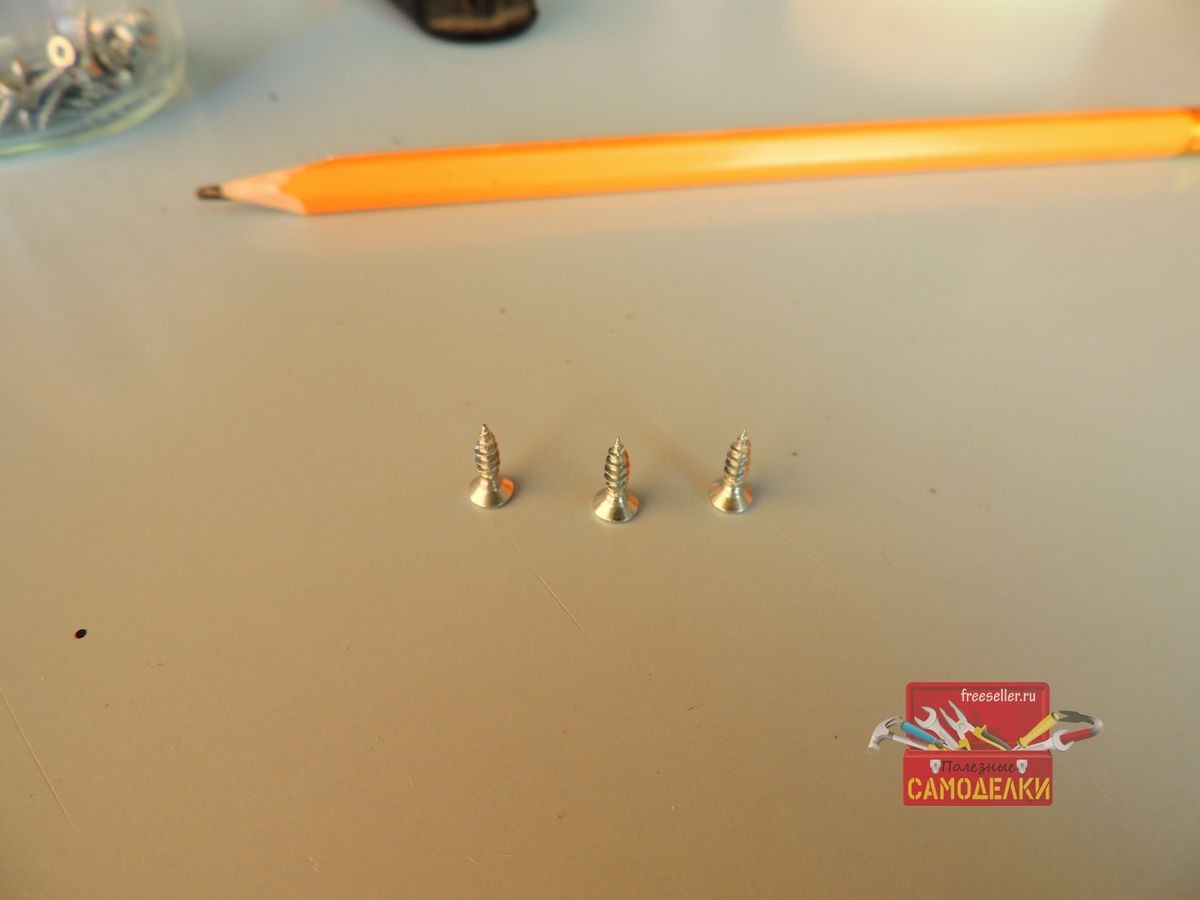

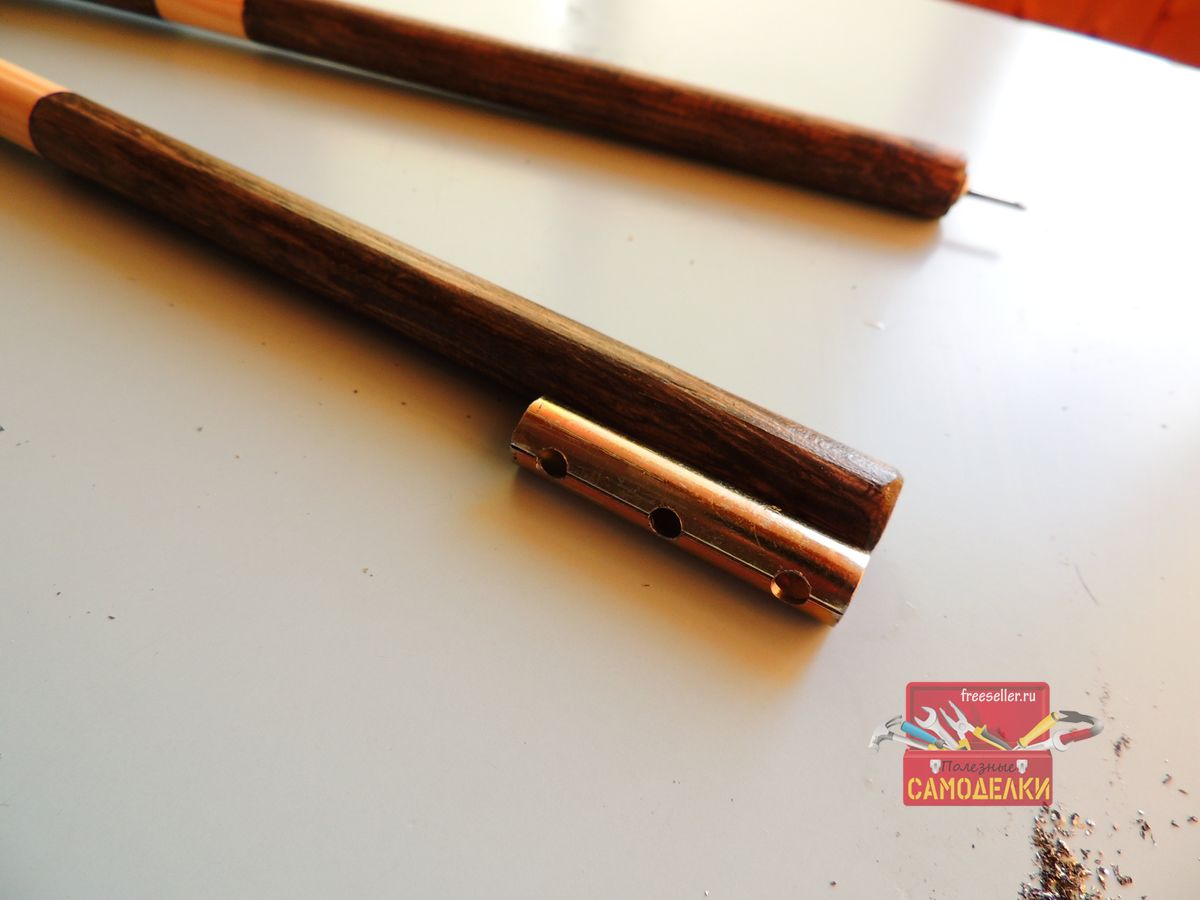

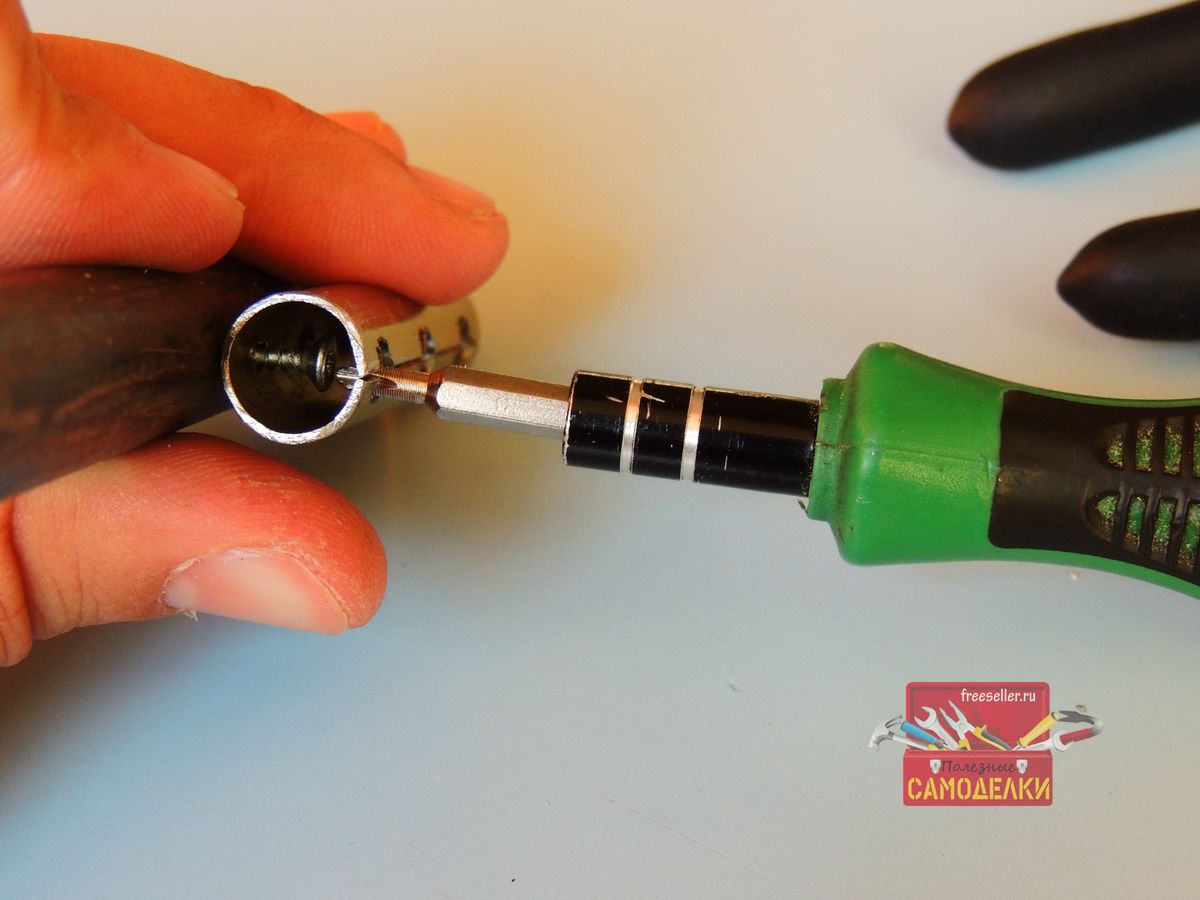

Когда все было готово принялся крепить на деревянную основу, саморезы брал длинной 12 мм.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

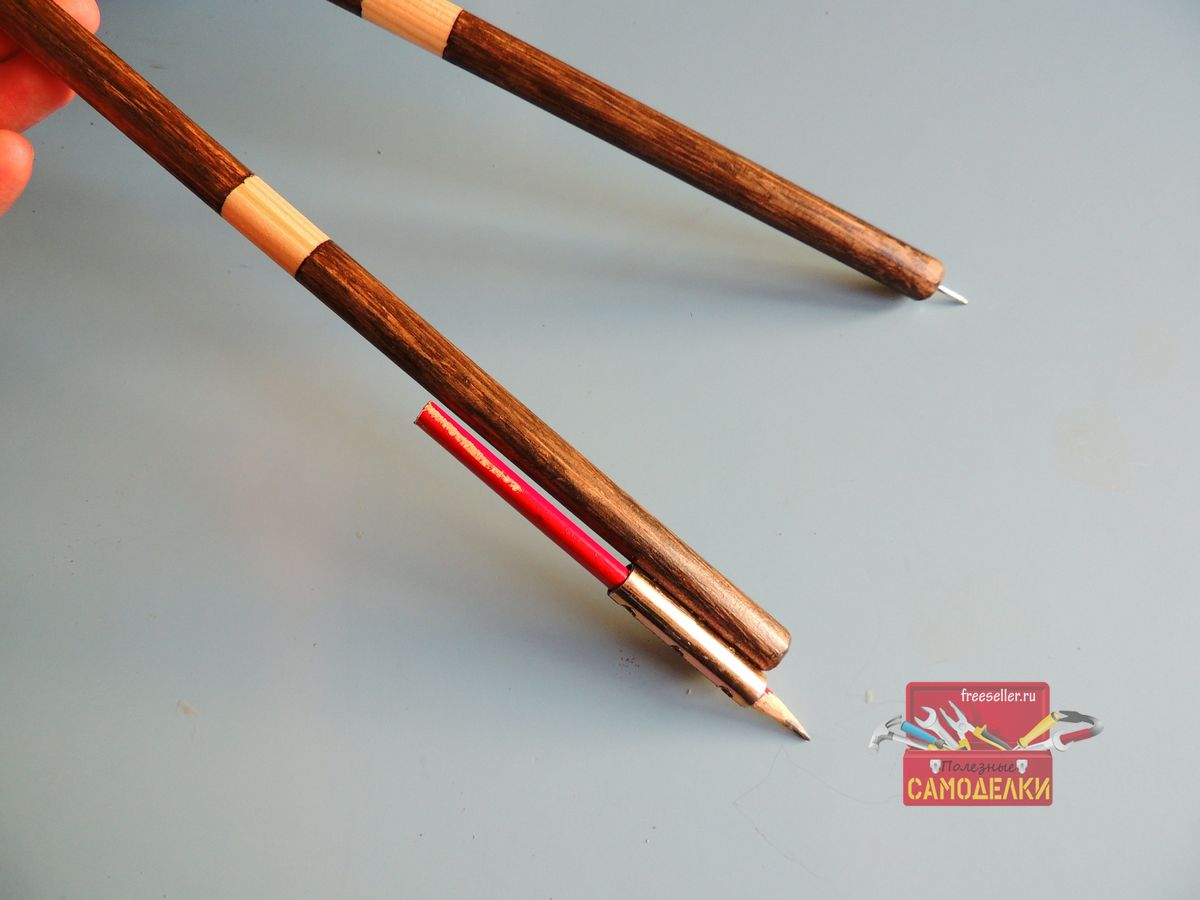

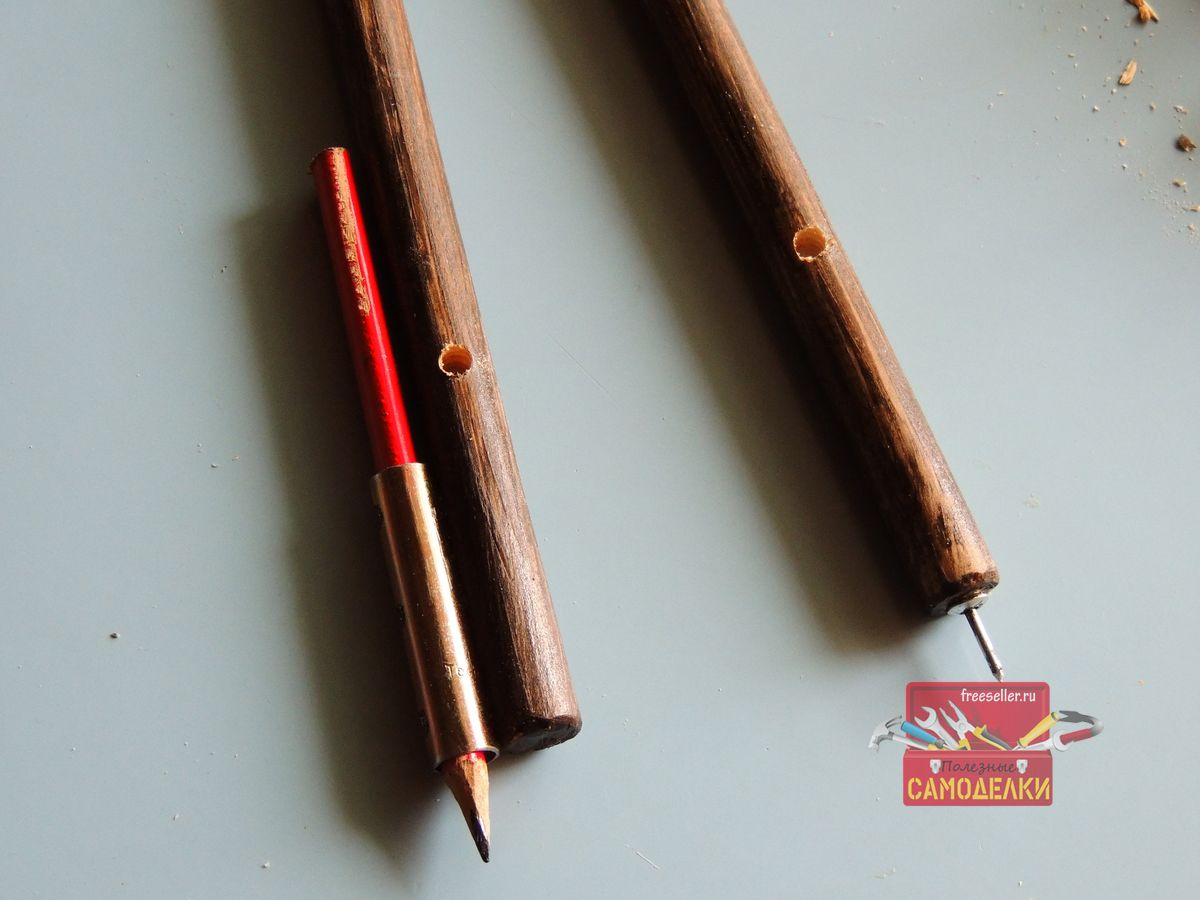

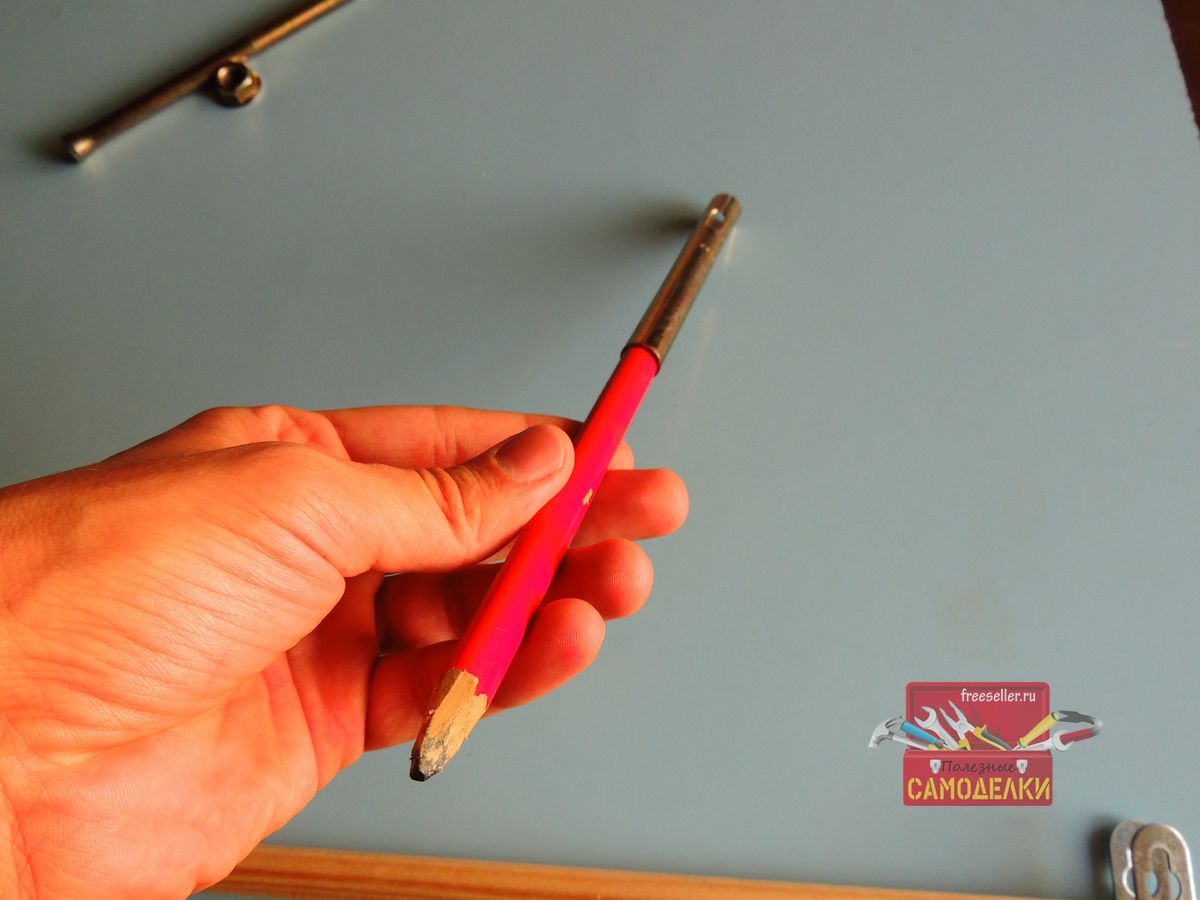

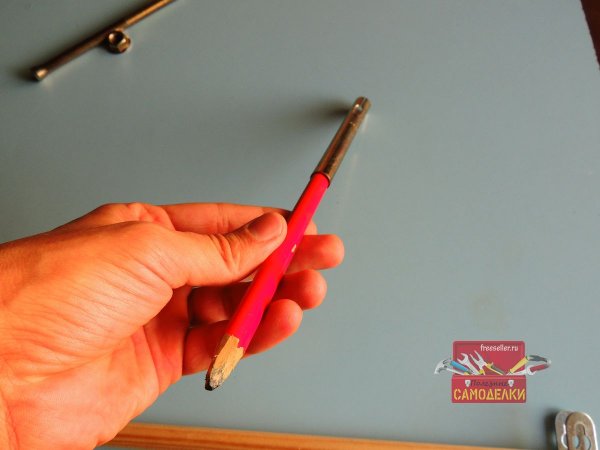

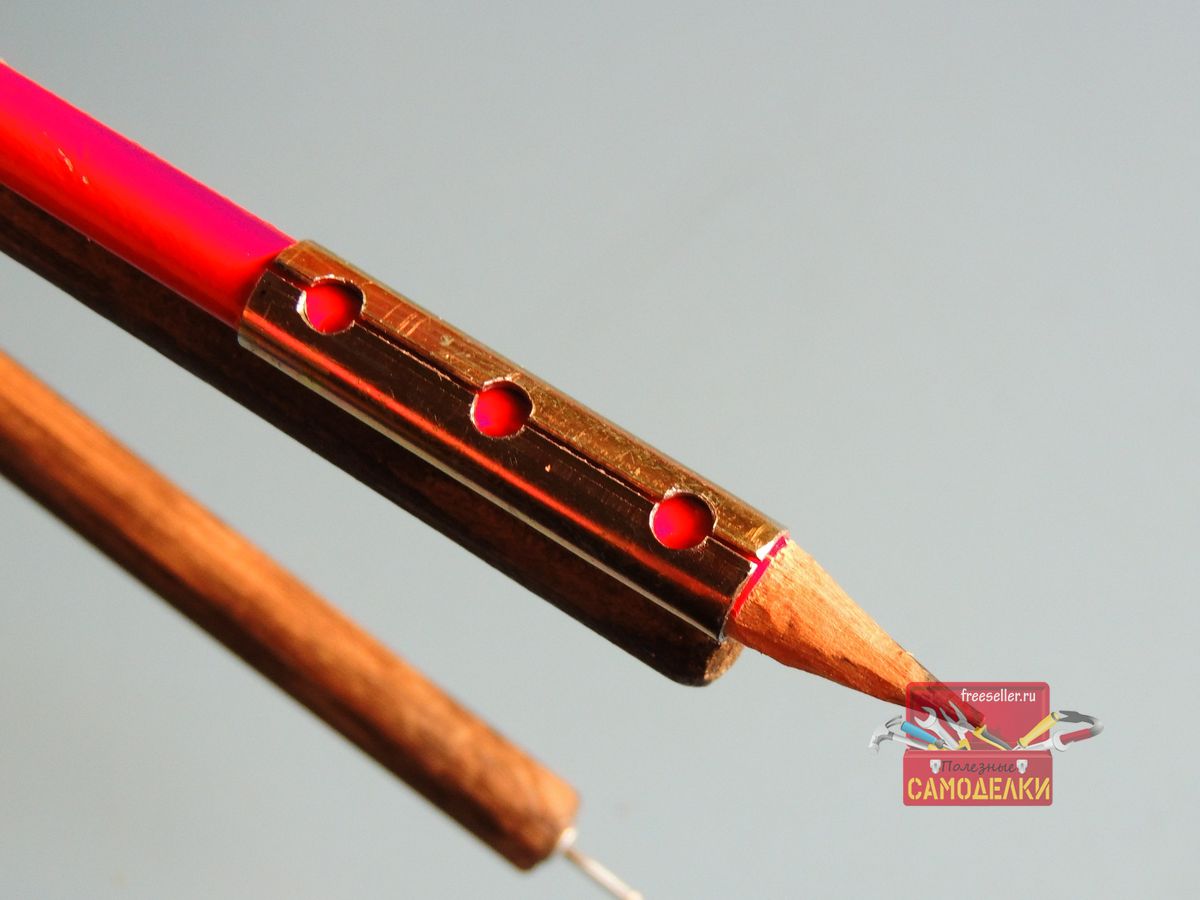

Затем поместил карандаш на свое место, он заходит с небольшим усилием.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками
Теперь пришло время делать подвижную часть циркуля, за счет них он будет раздвигаться до нужного размера.

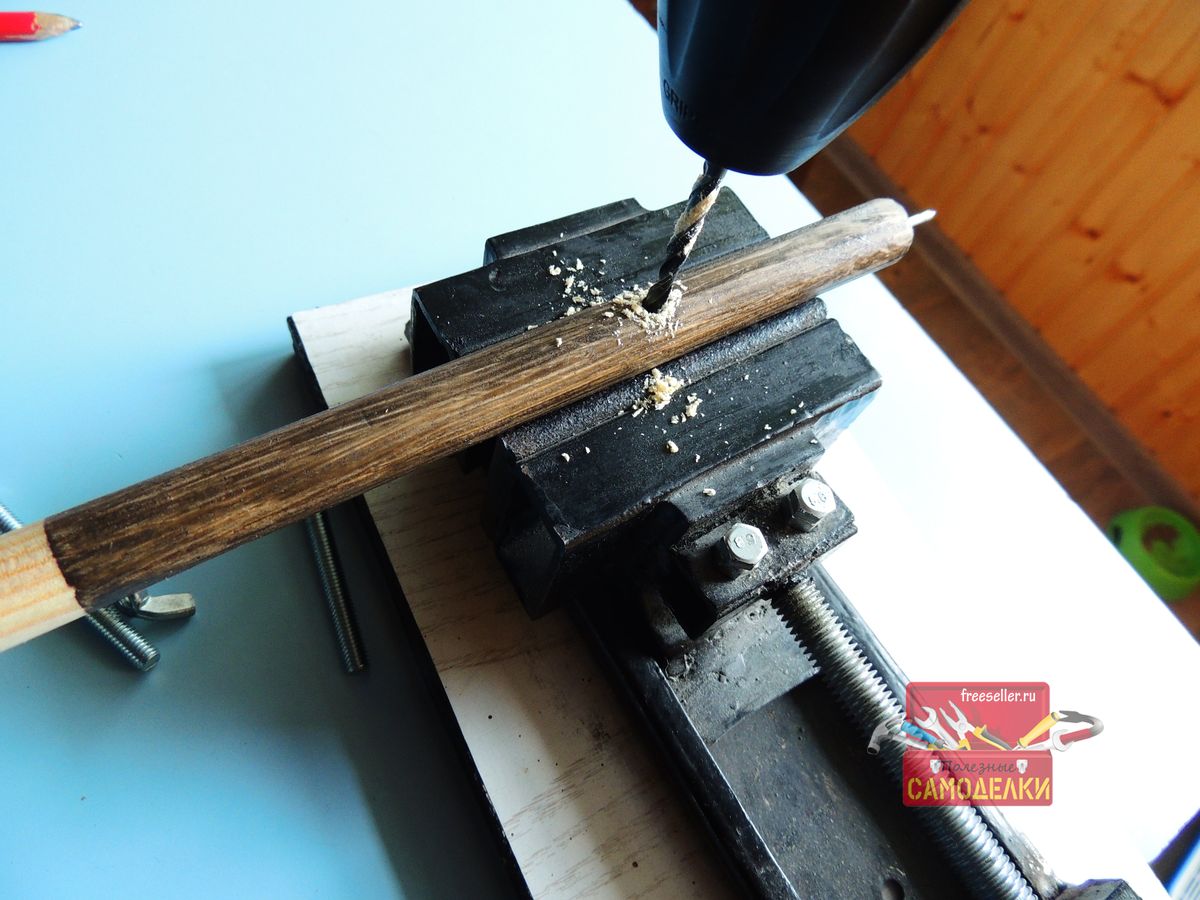

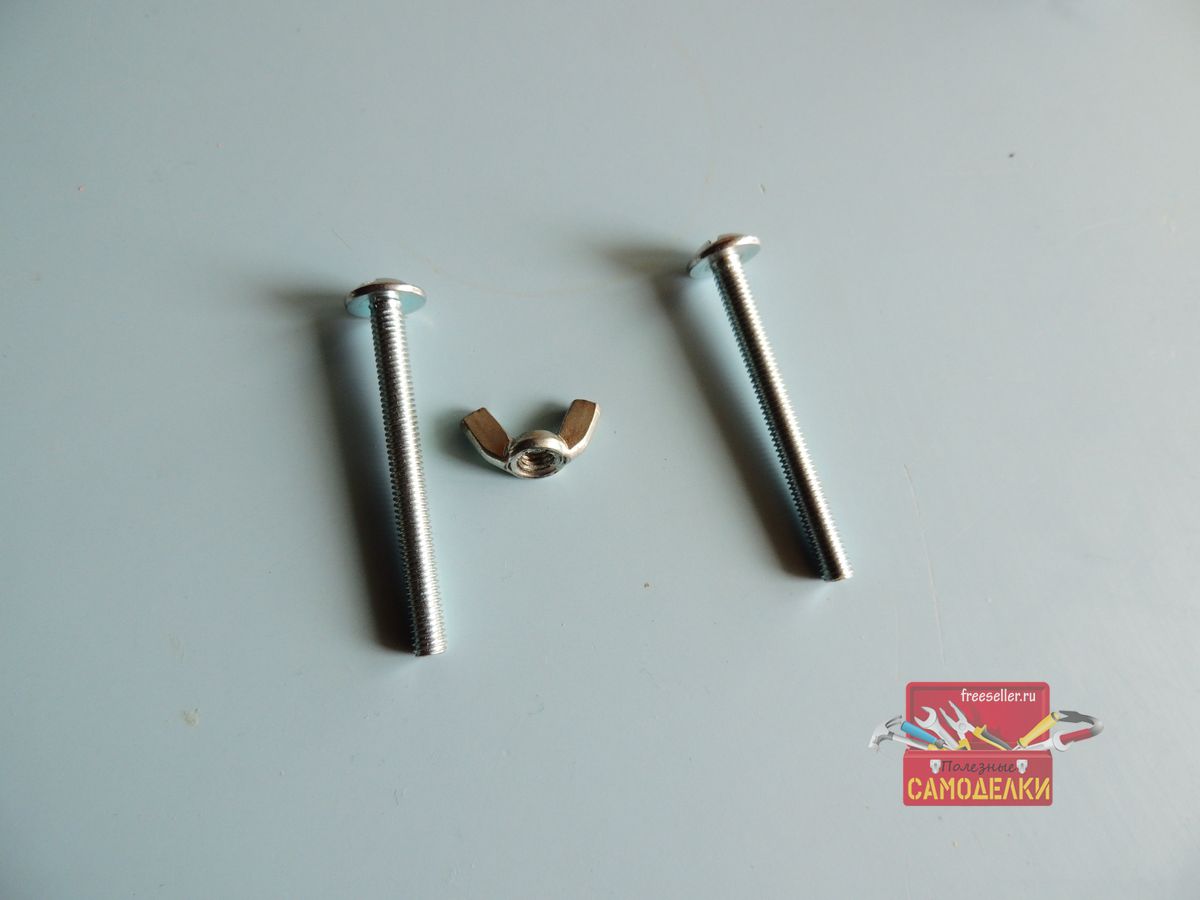

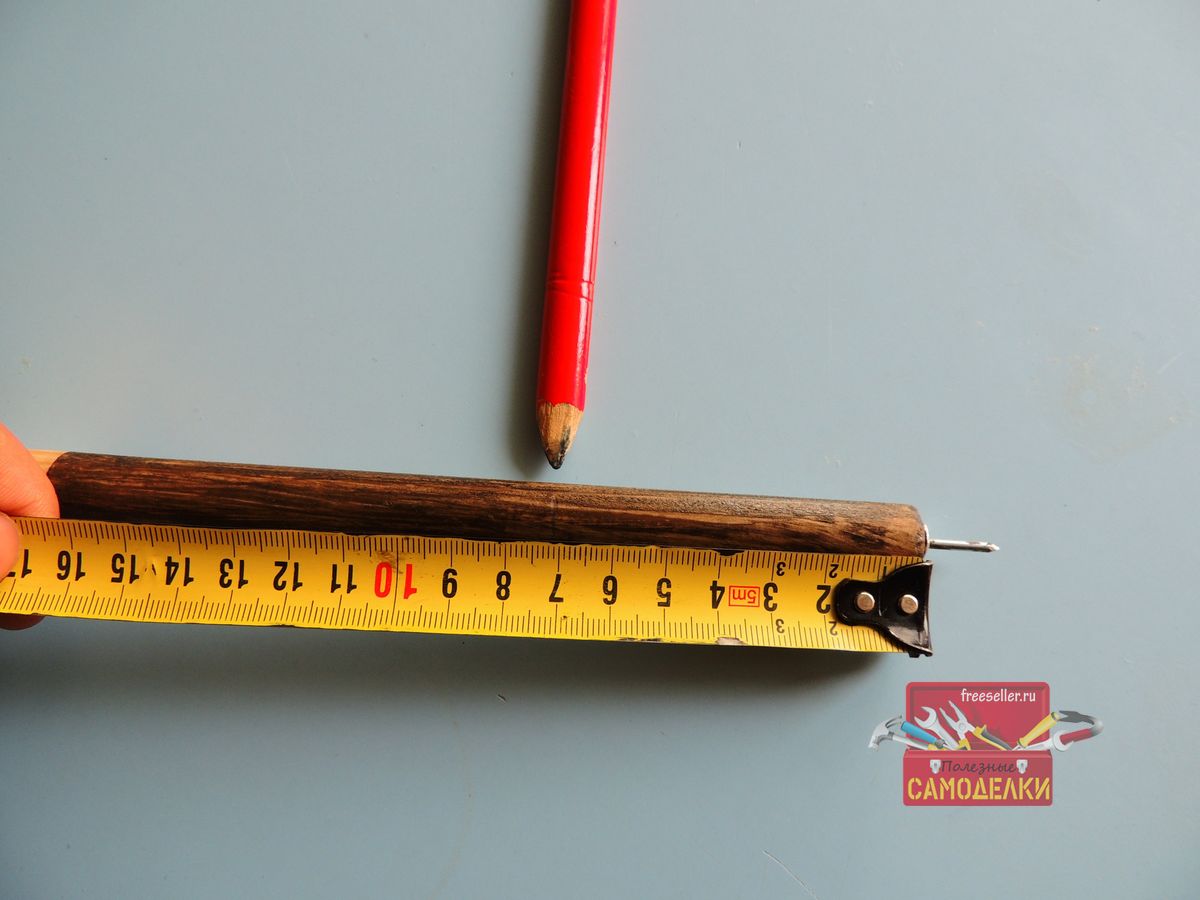

Делаем отметки, отступив 7 см от края, сверлим отверстие 5 мм под болт 6 мм.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

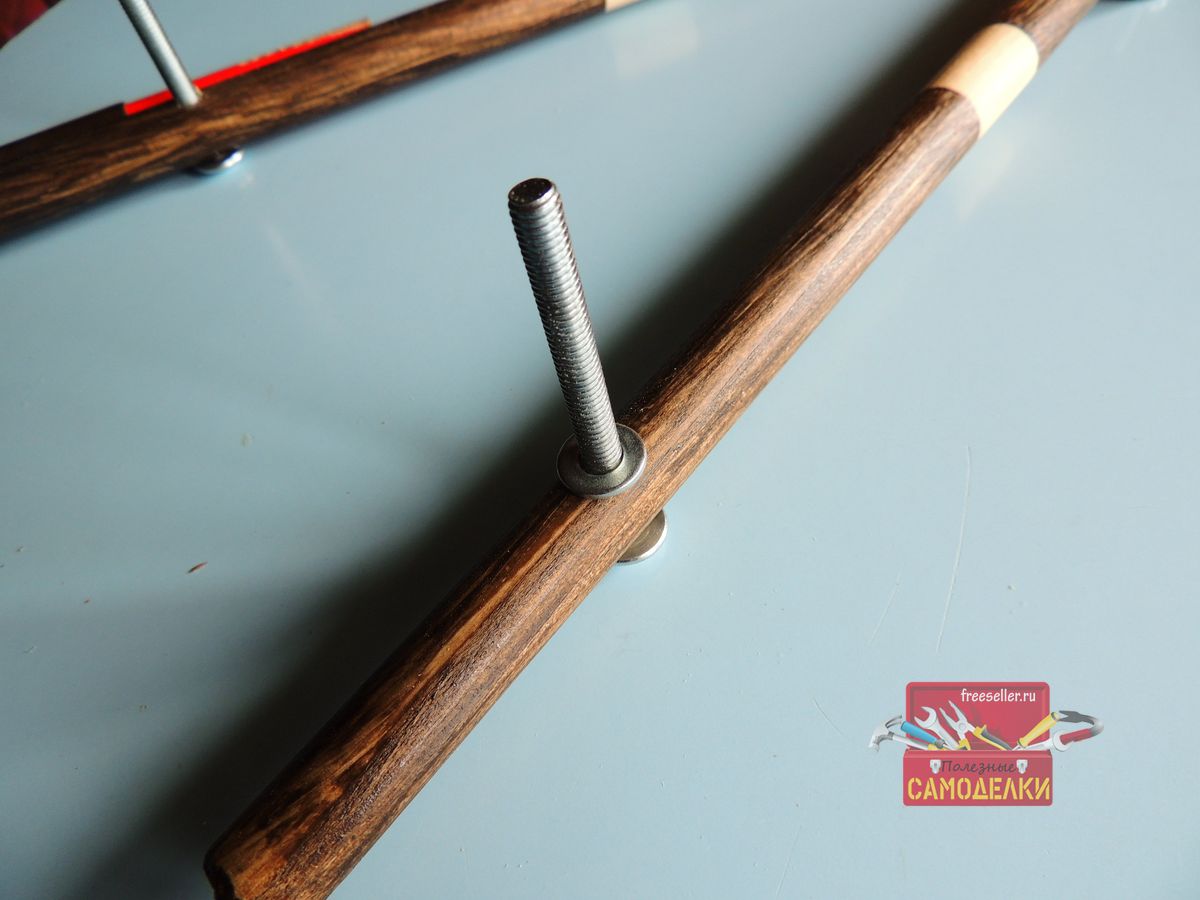

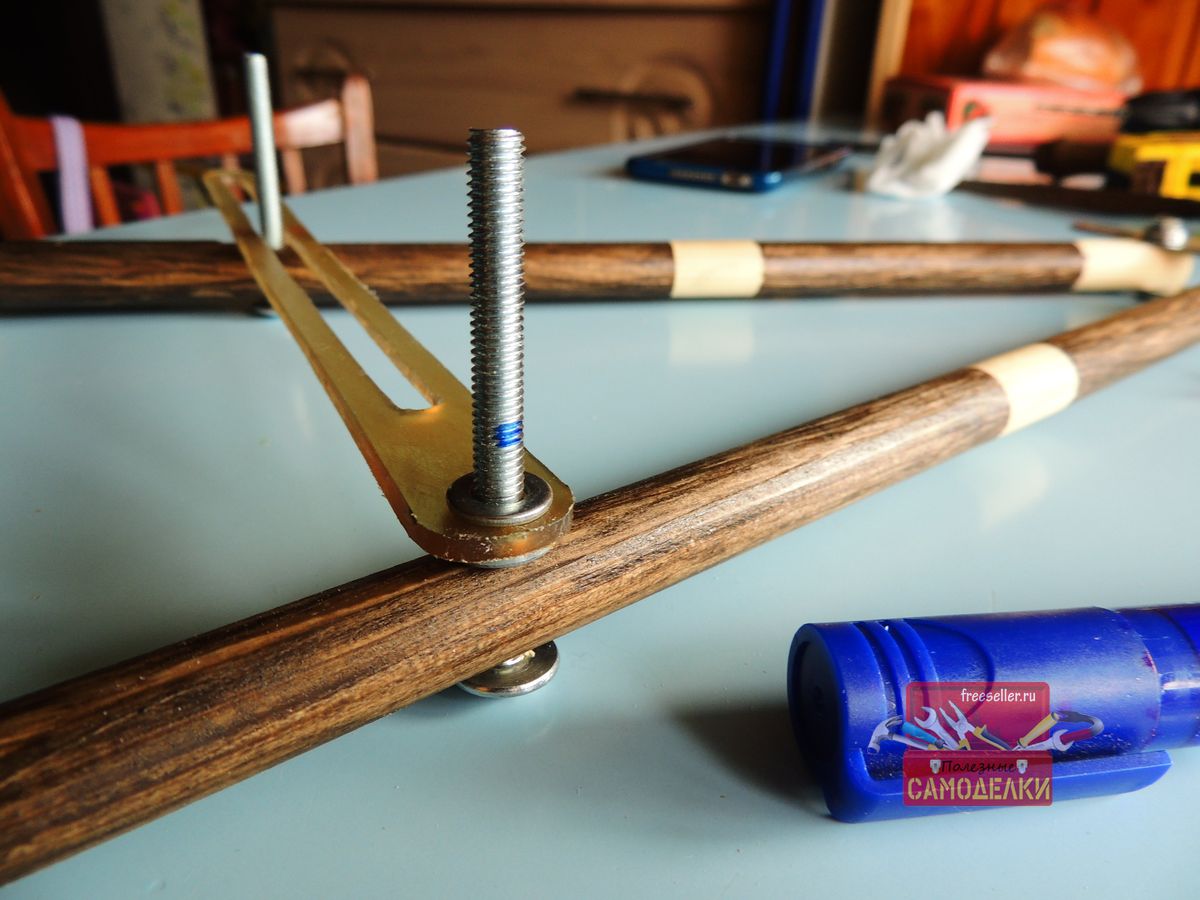

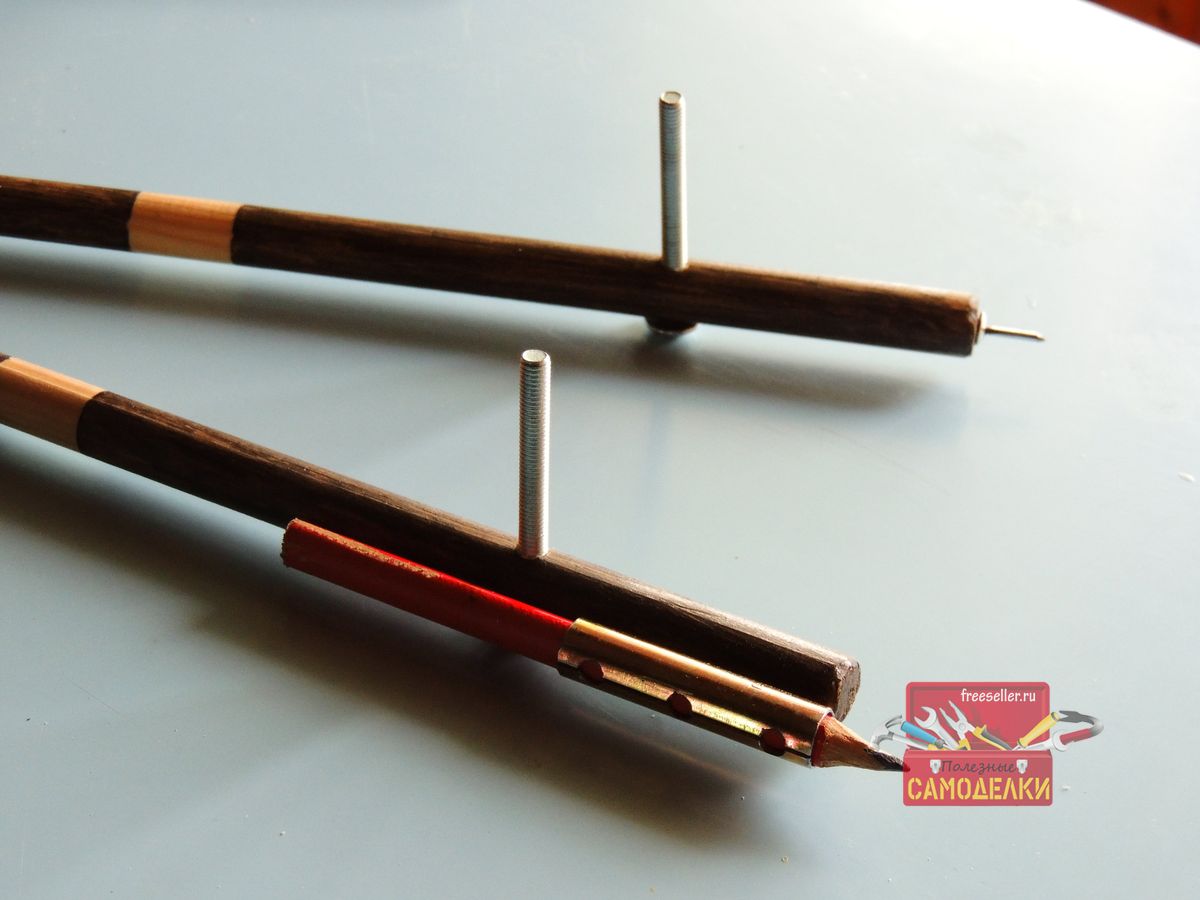

Вкручиваем в отверстие болты.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

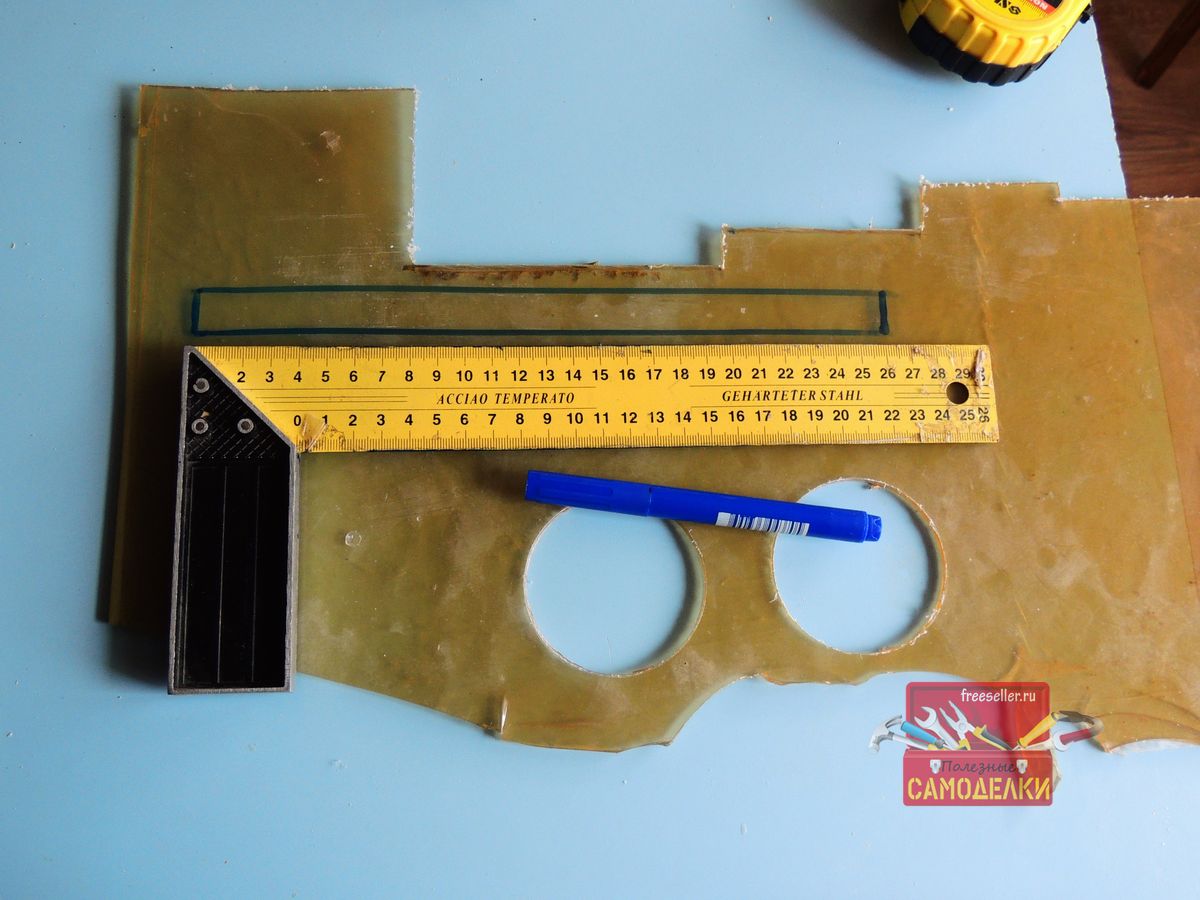

Теперь из имеющего куска оргстекла вырезаем  пластину длиной 26 см, шириной 2 см.

Изготовление большого циркуля своими руками

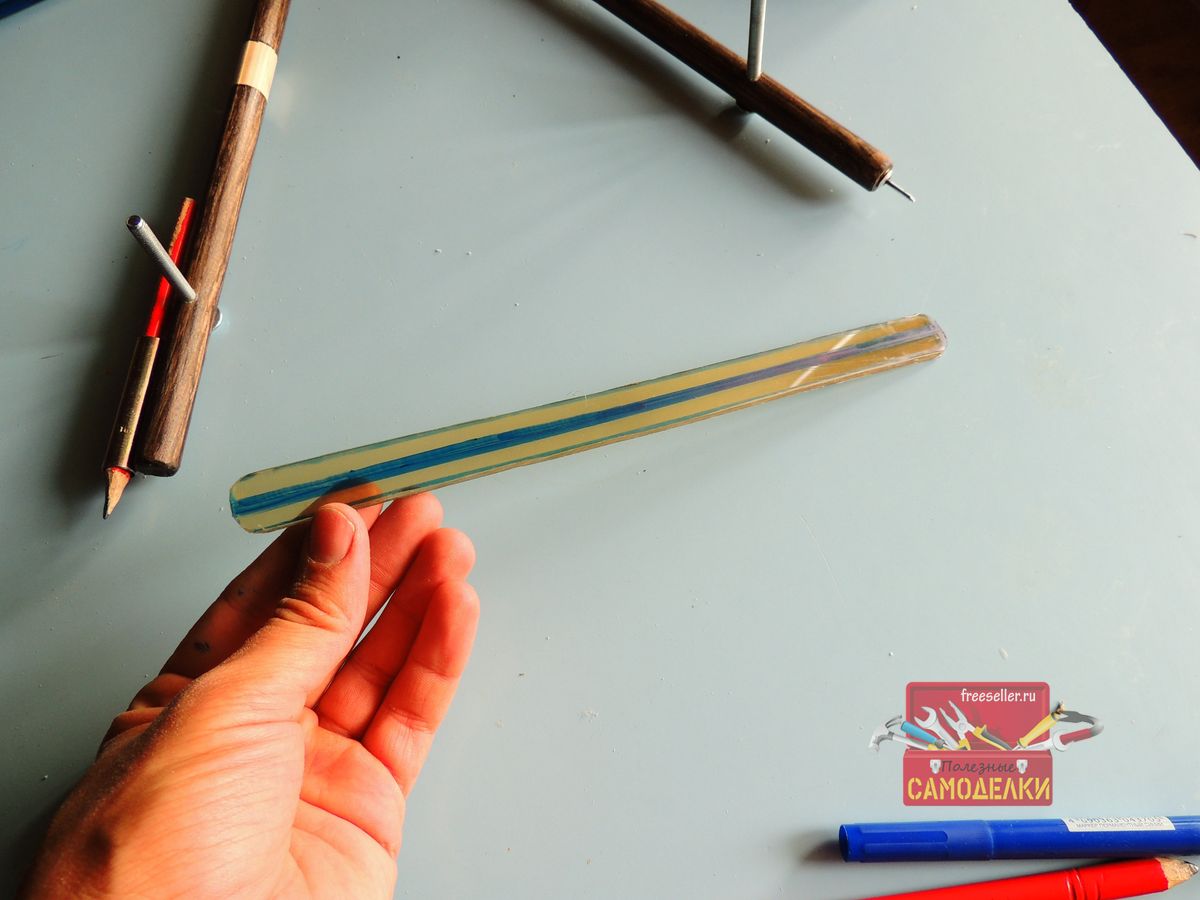

Делим по палам, наносим разметку.

Изготовление большого циркуля своими руками

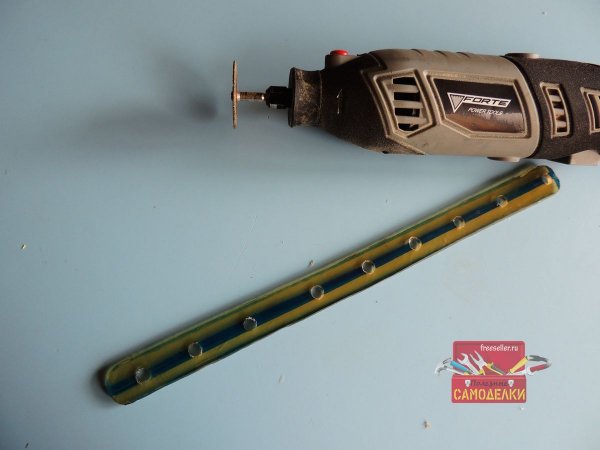

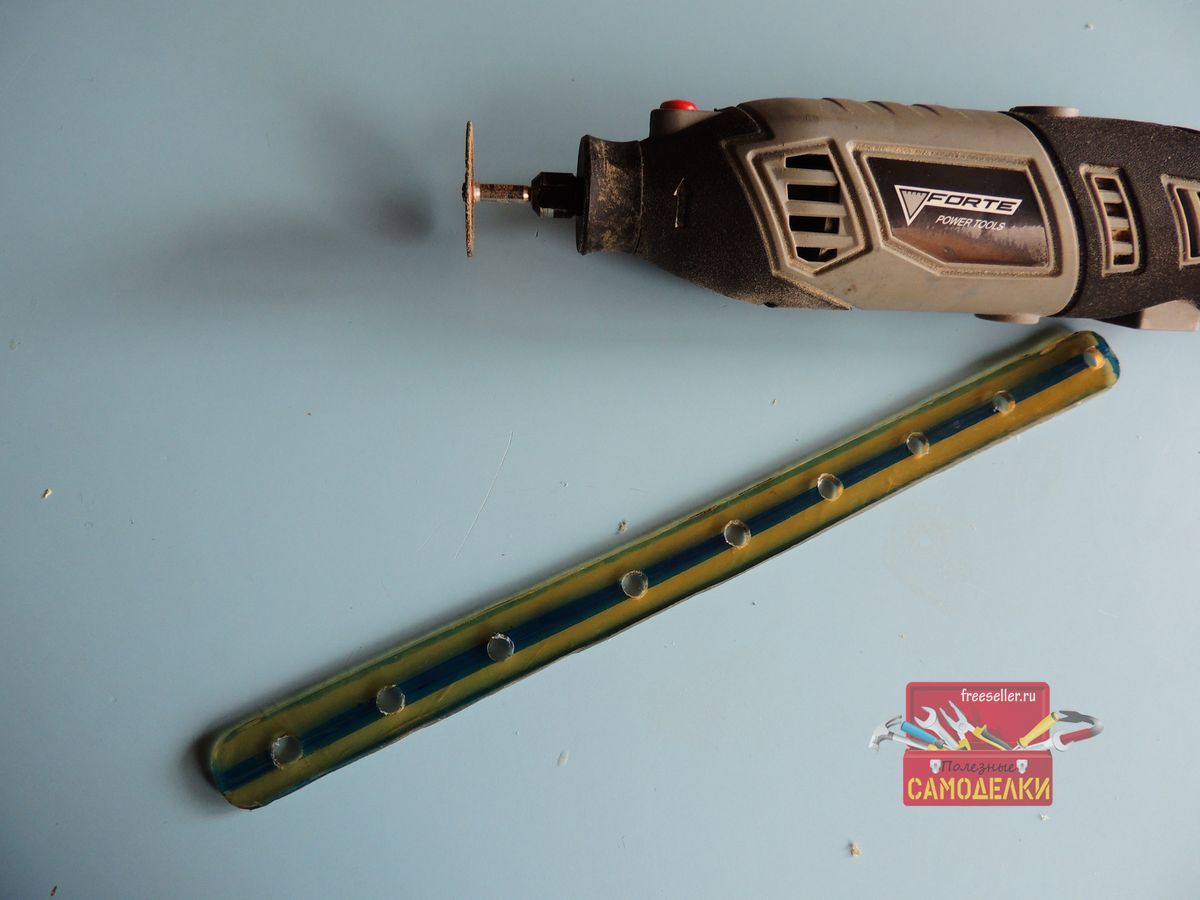

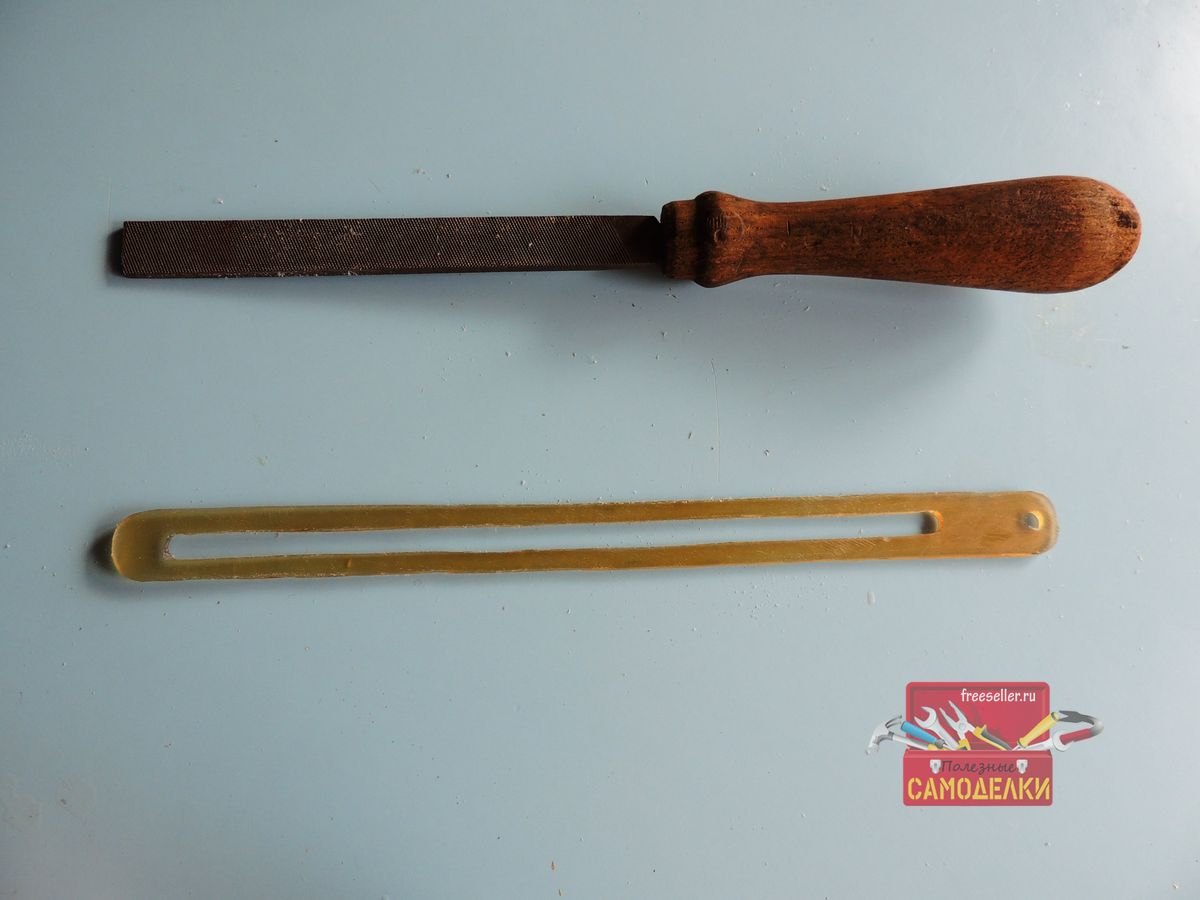

Вырезаем посередине пластины полоску под болт 6 мм, в конце оставляем место под отверстие для болта.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

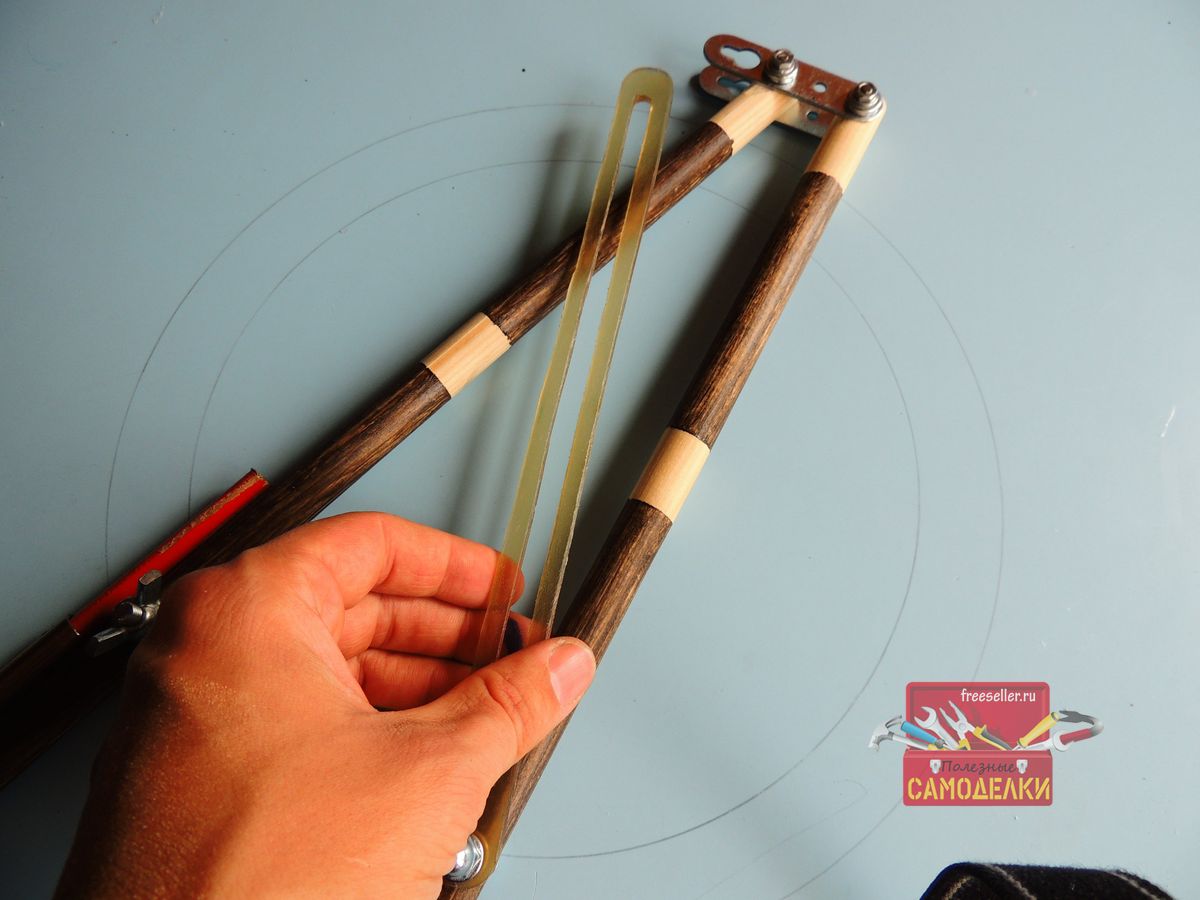

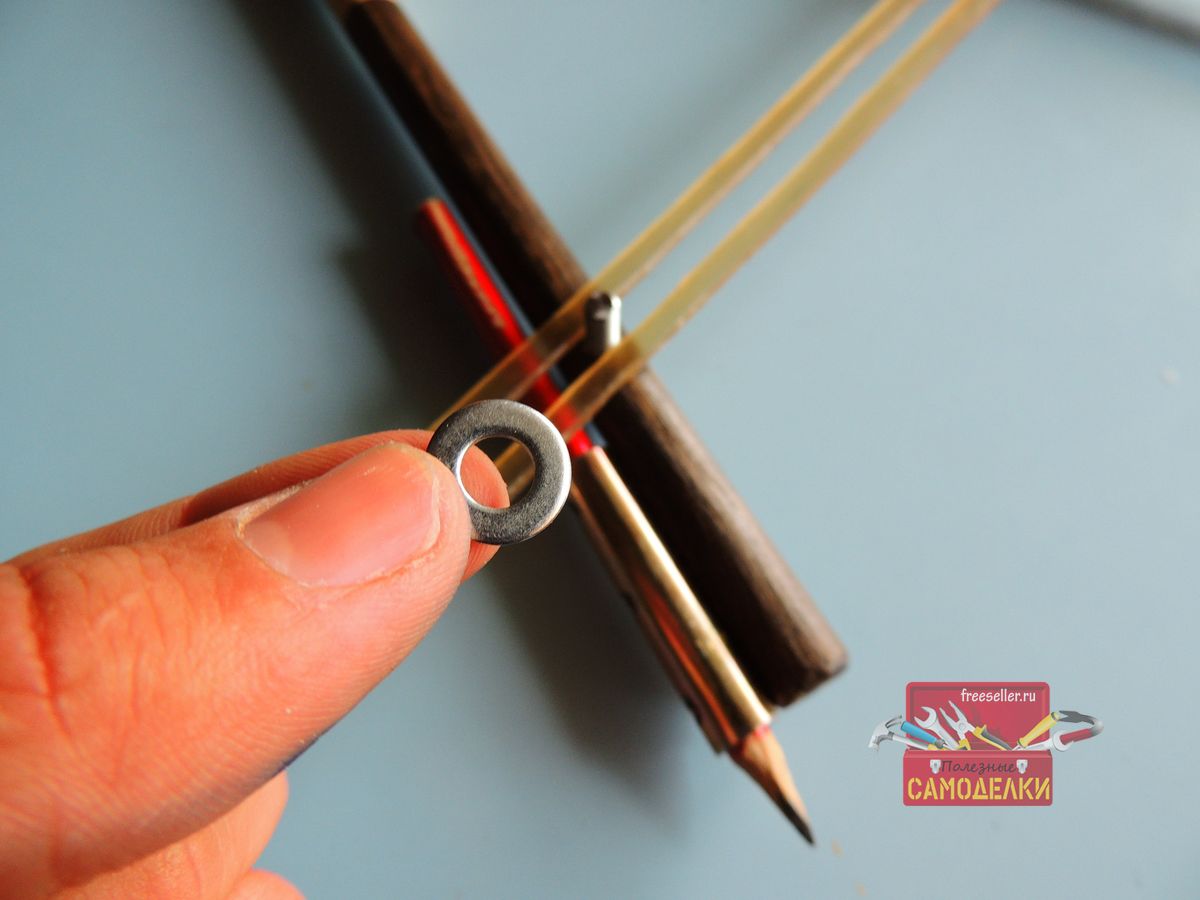

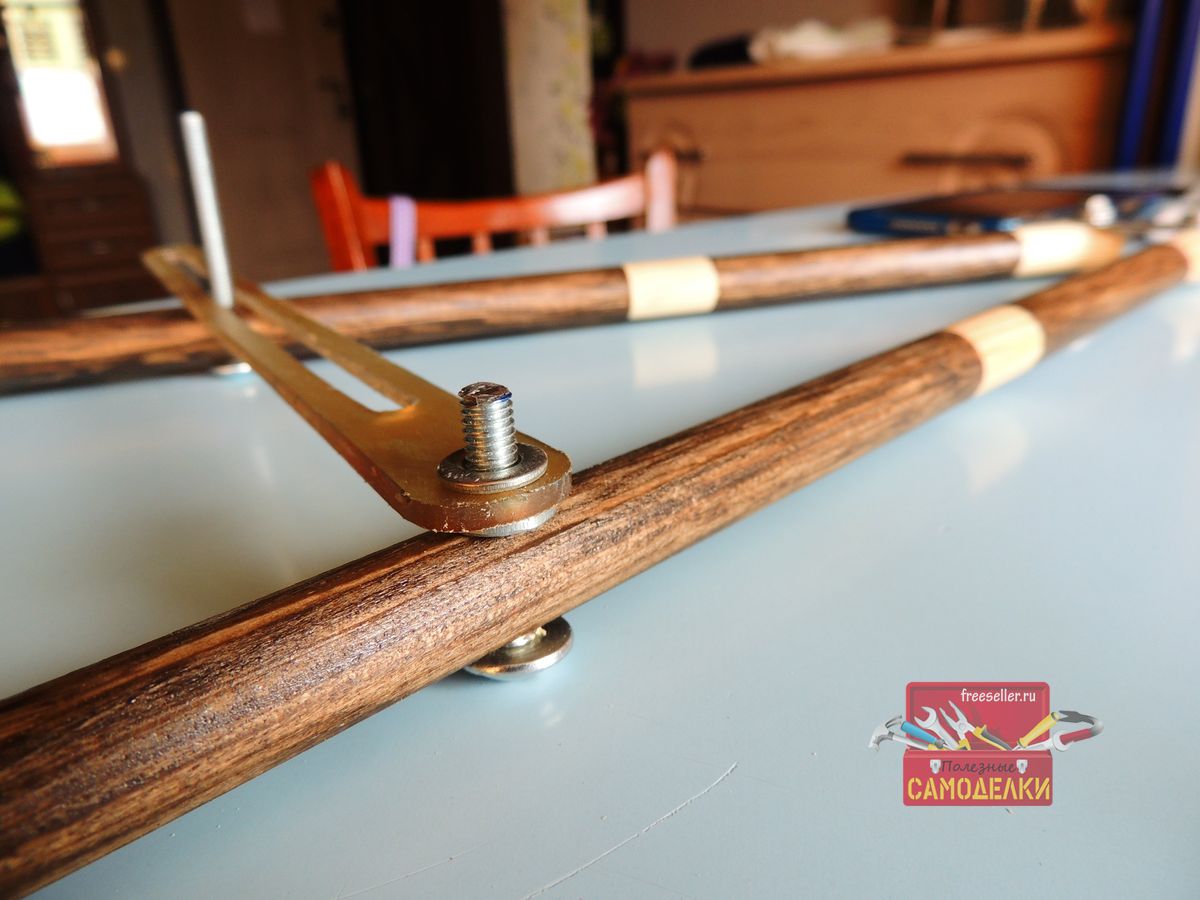

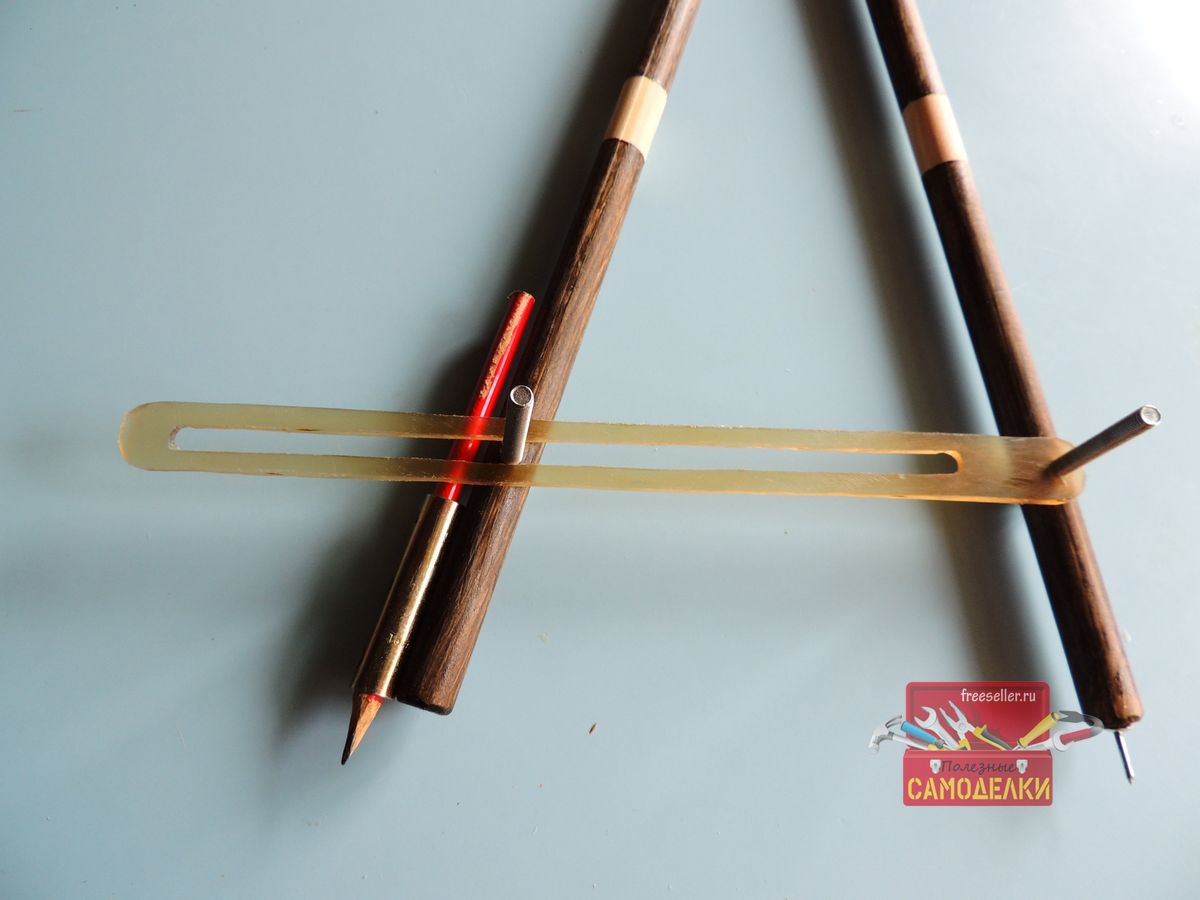

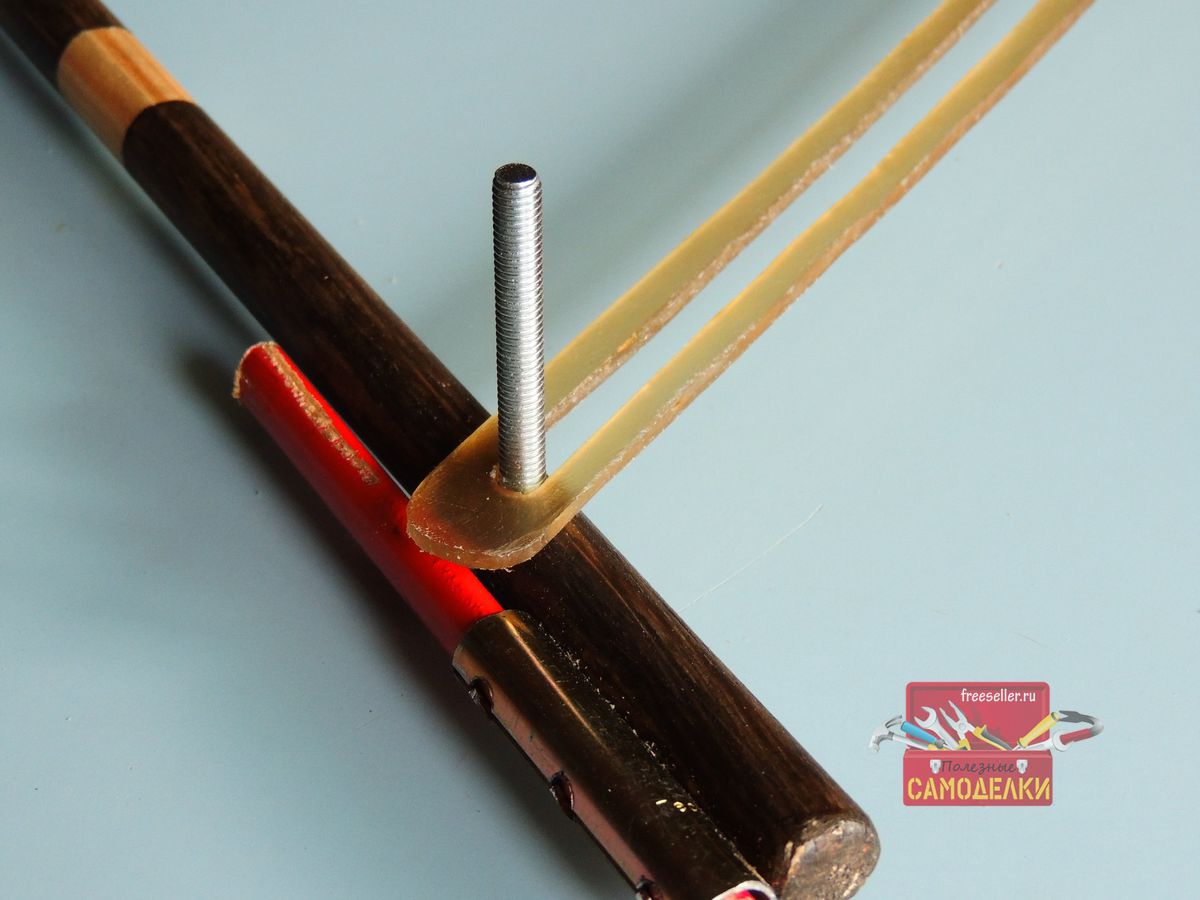

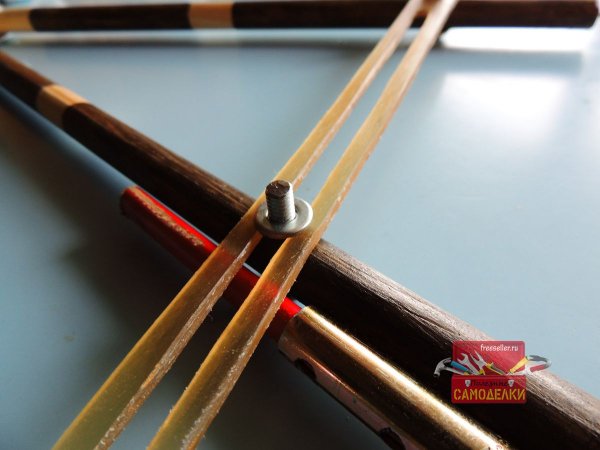

Устанавливаем на свое место, под пластину кладем шайбу.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками
Лишнюю длину болта срезал, поверх положил шайбу.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

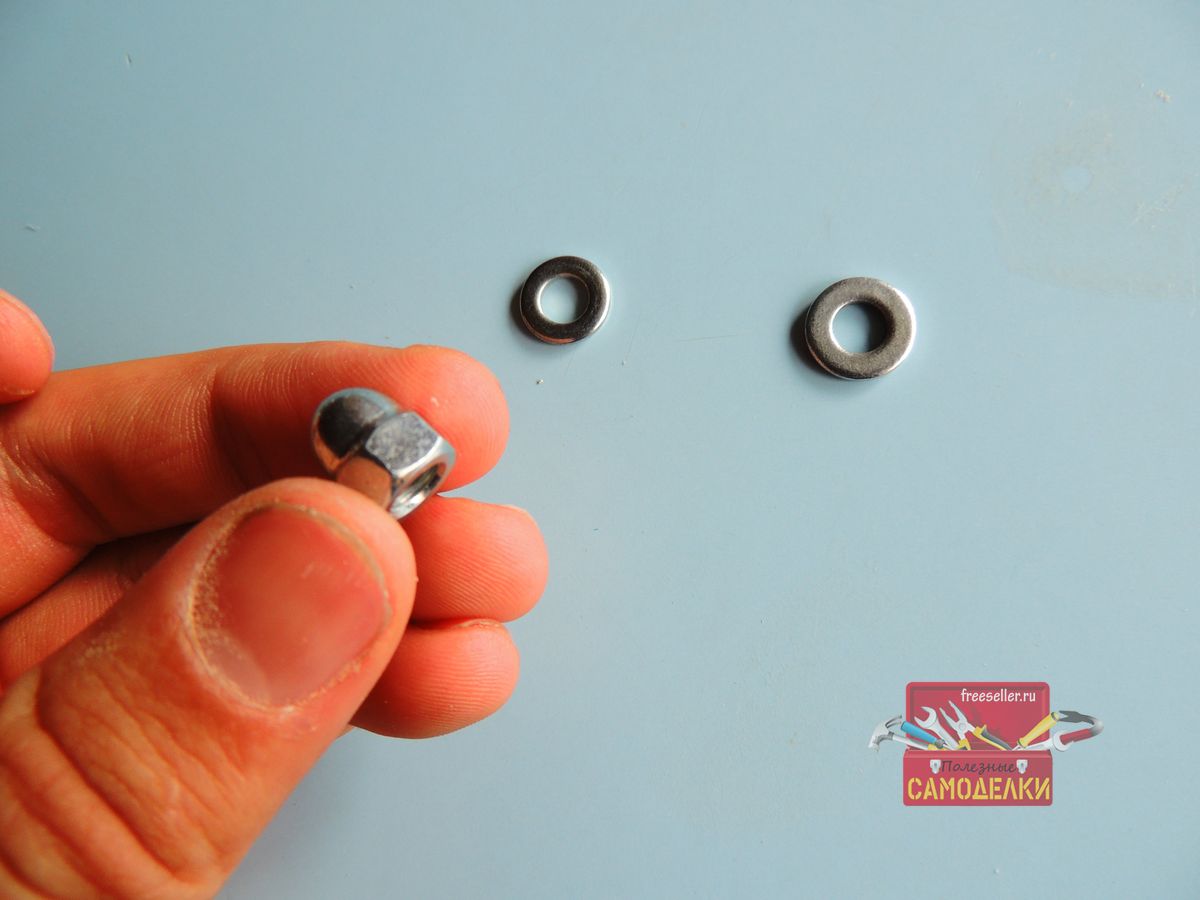

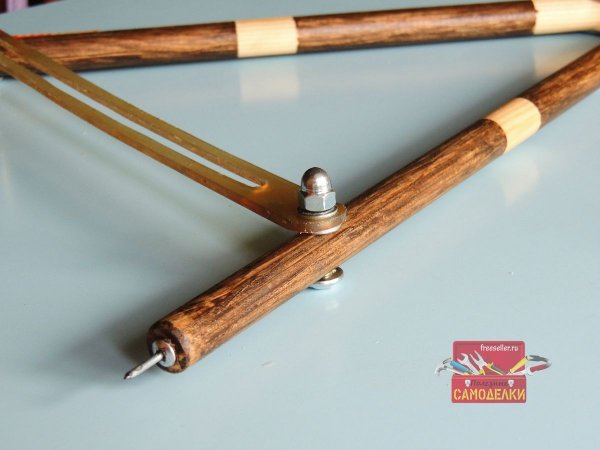

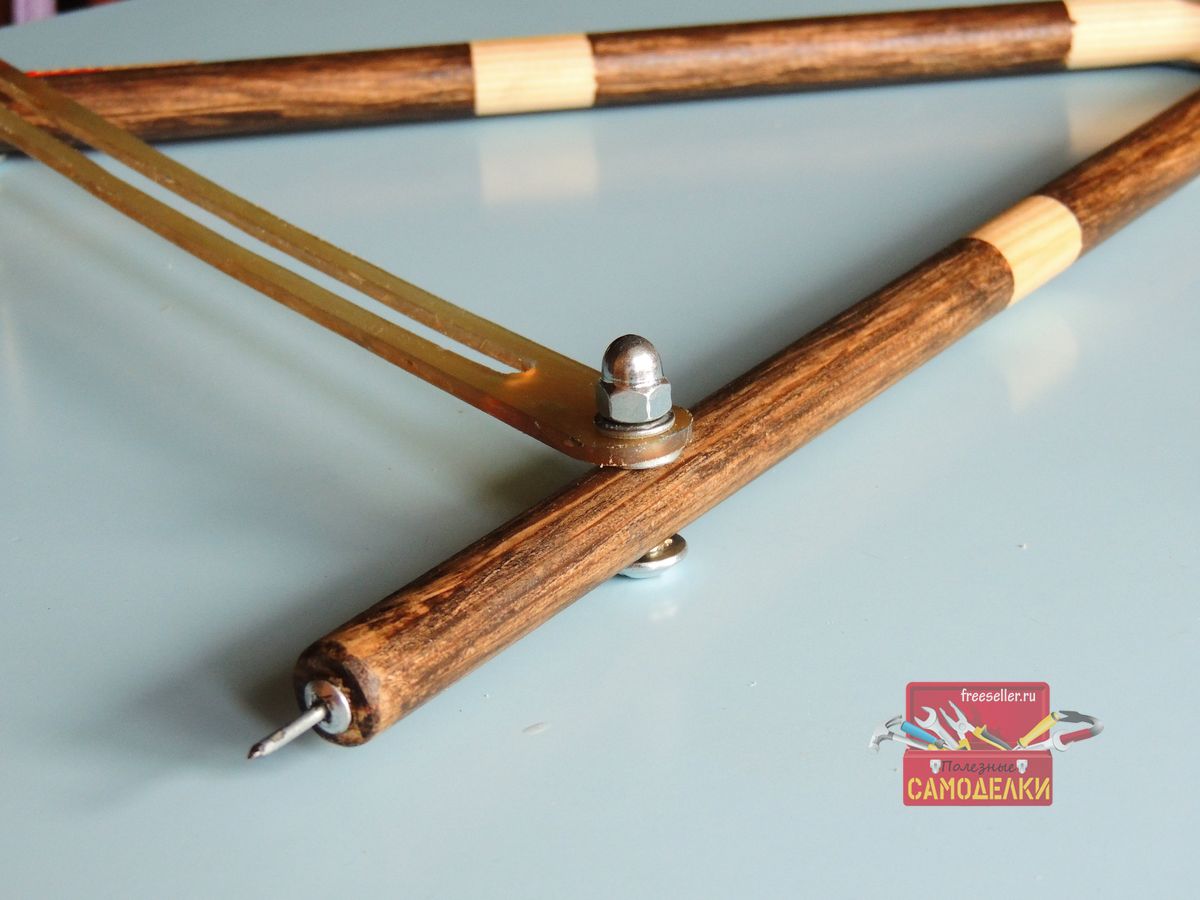

Далее накрутил колпачковую гайку.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

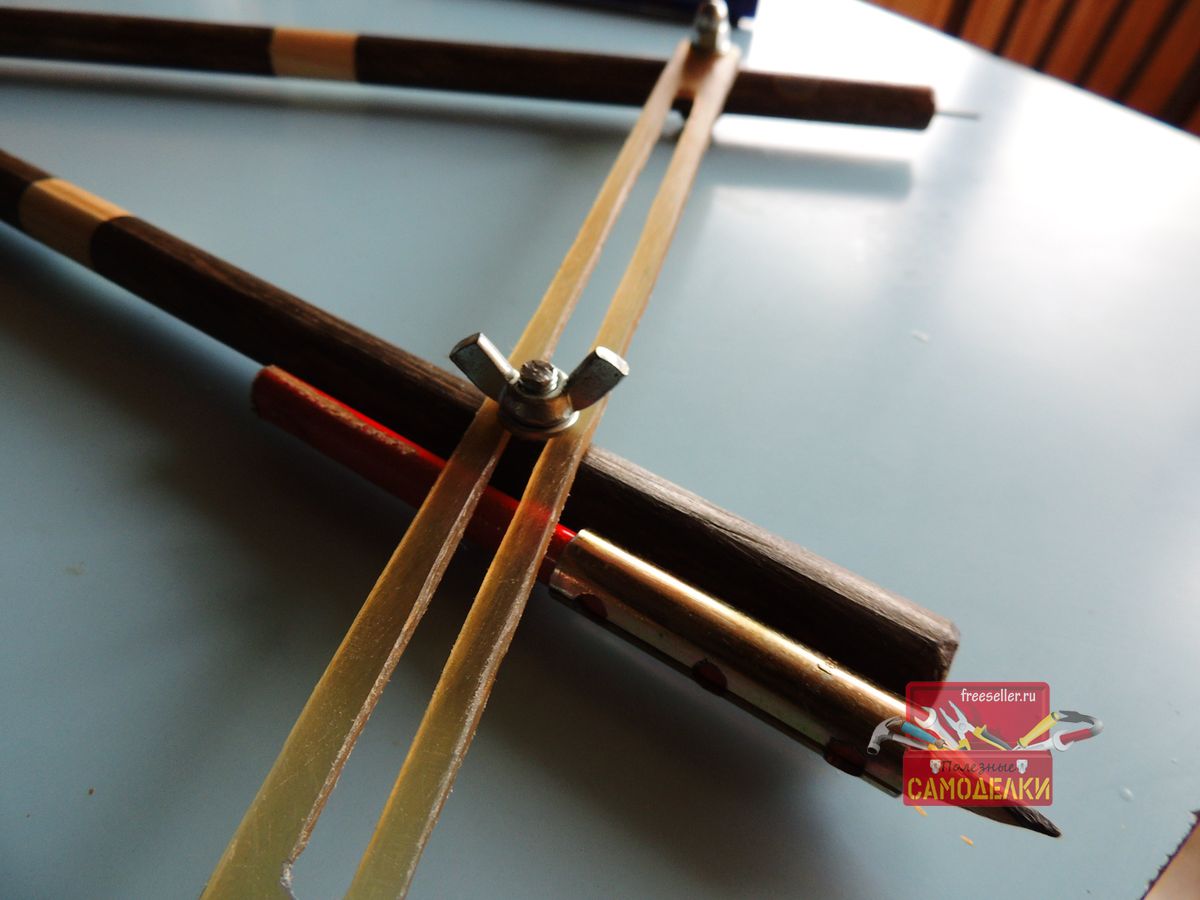

Теперь с переходим на другую часть, помещаем пластину на болт, срезаем до нужной длины, поверх кладем шайбу и накручиваем барашковую гайку.

Изготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими рукамиИзготовление большого циркуля своими руками

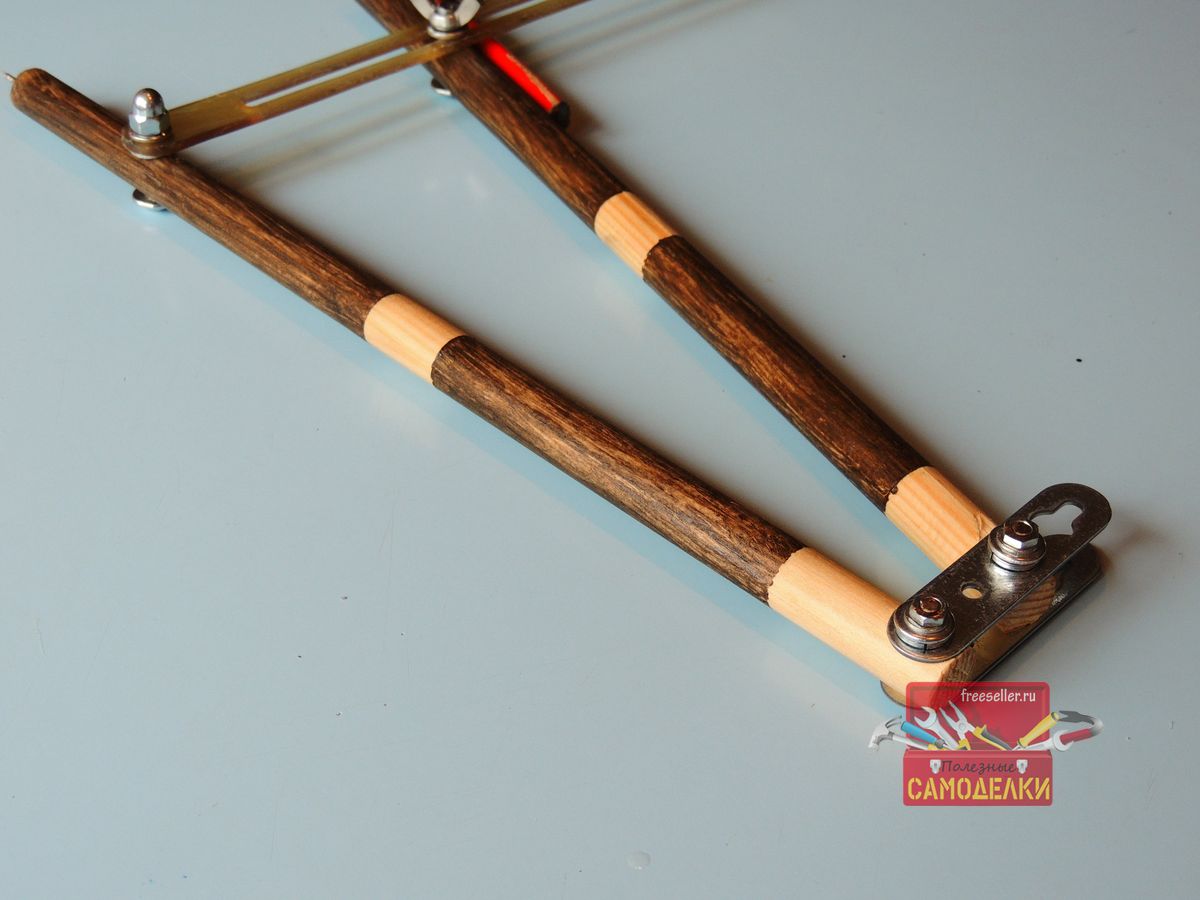

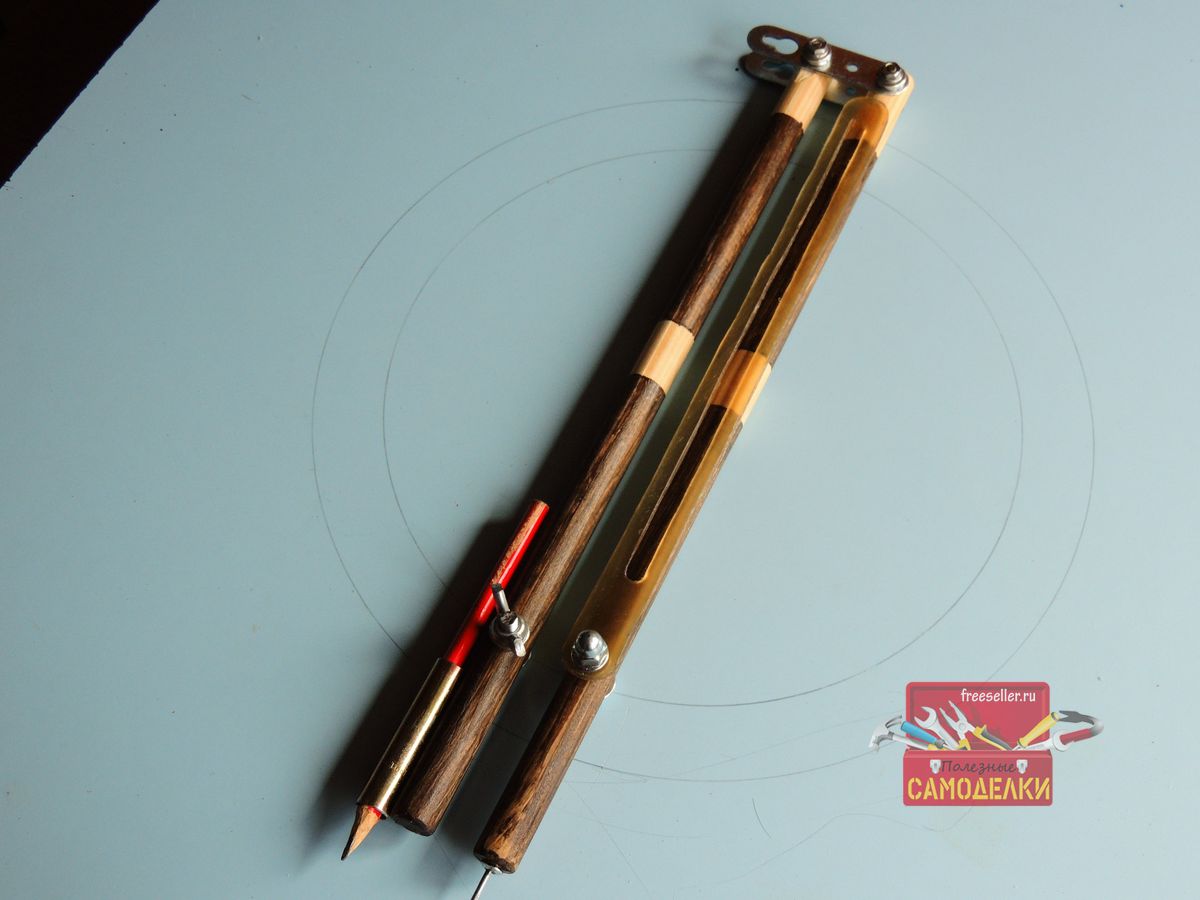

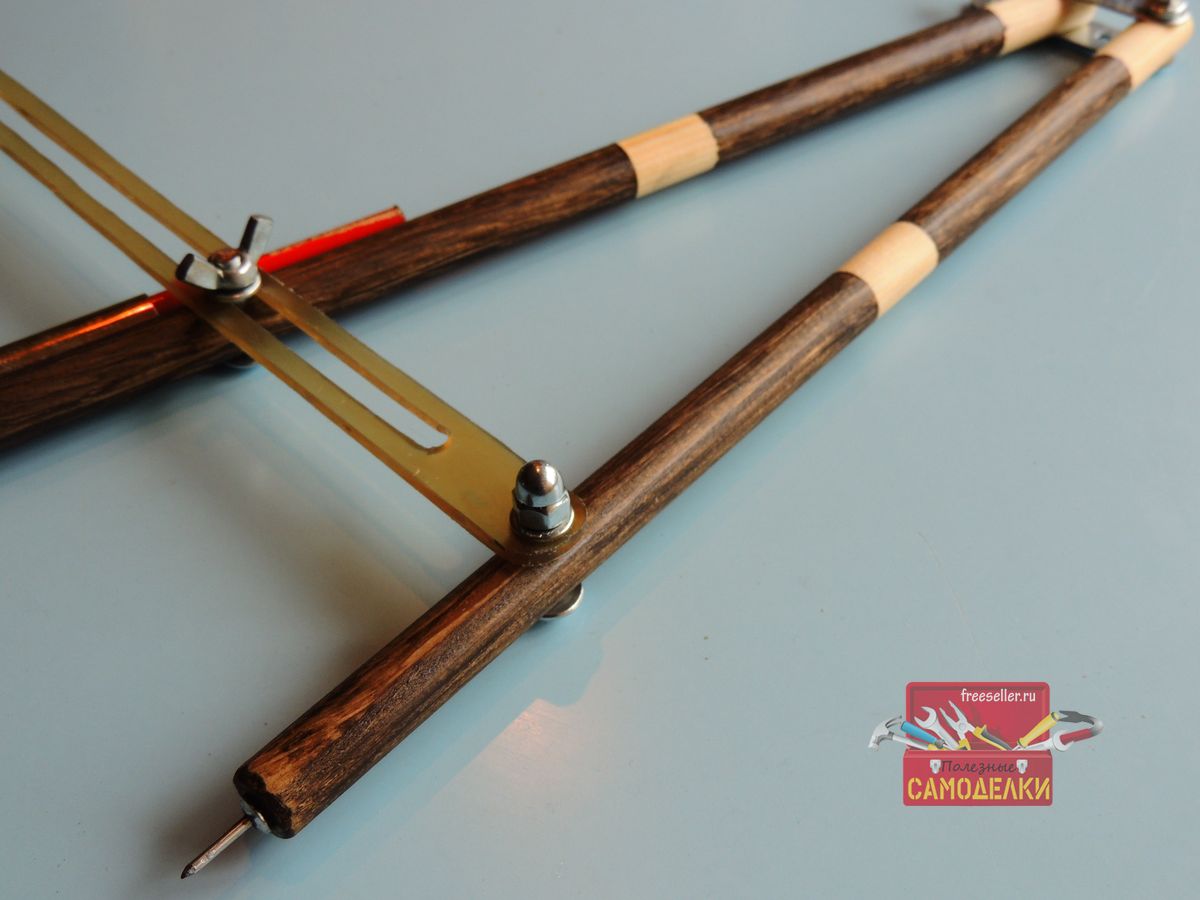

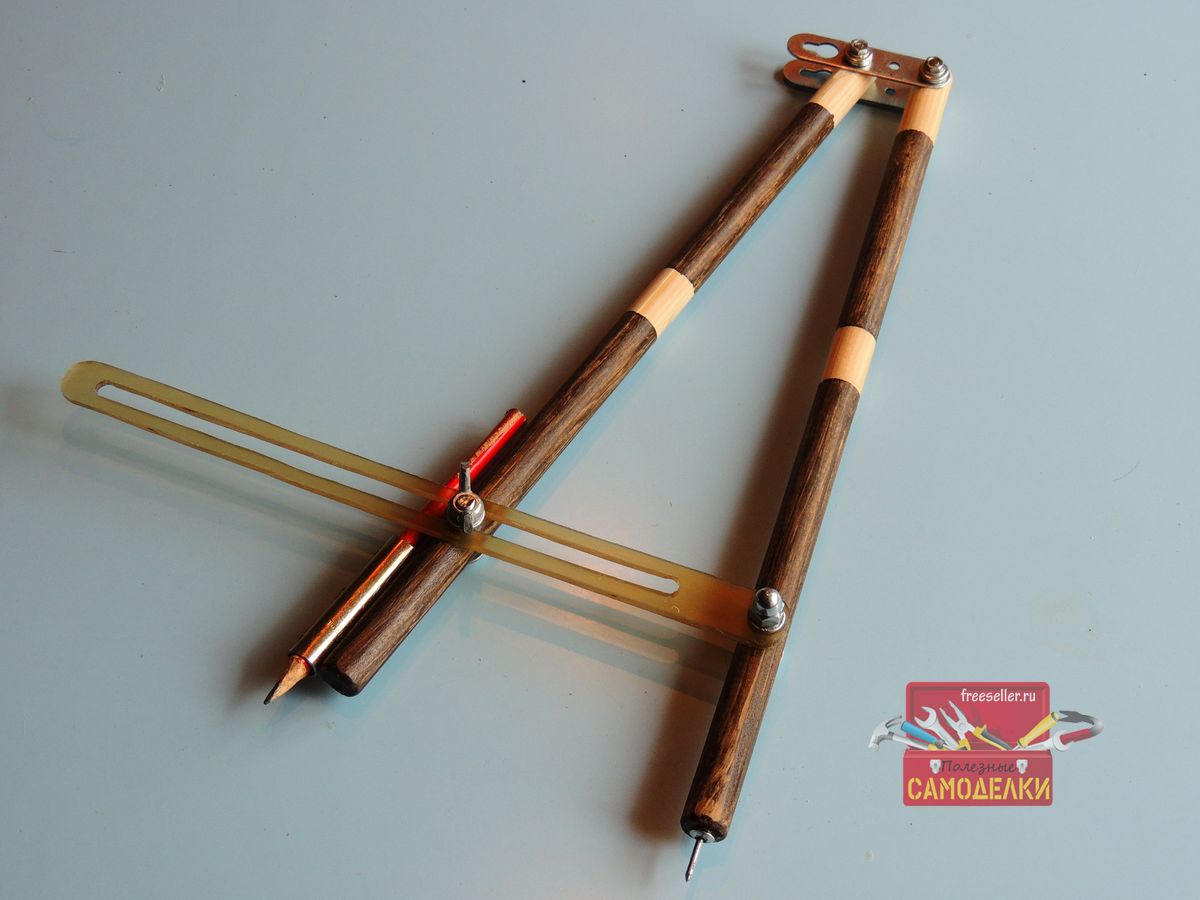

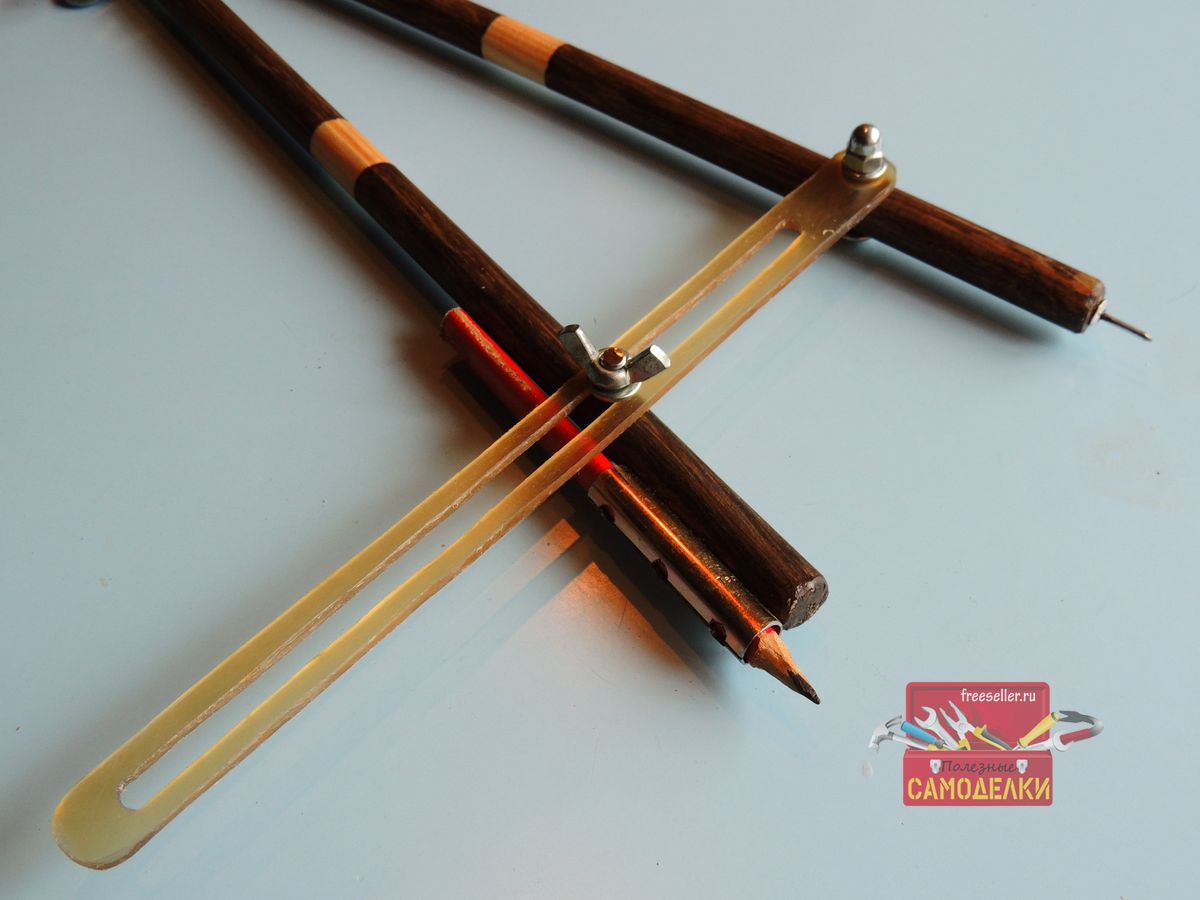

Вот в принципе и все, циркуль готов, смотрим что получилось.

Самодельный большой циркульСамодельный большой циркульСамодельный большой циркульСамодельный большой циркульСамодельный большой циркульСамодельный большой циркуль

Как работать с циркулем

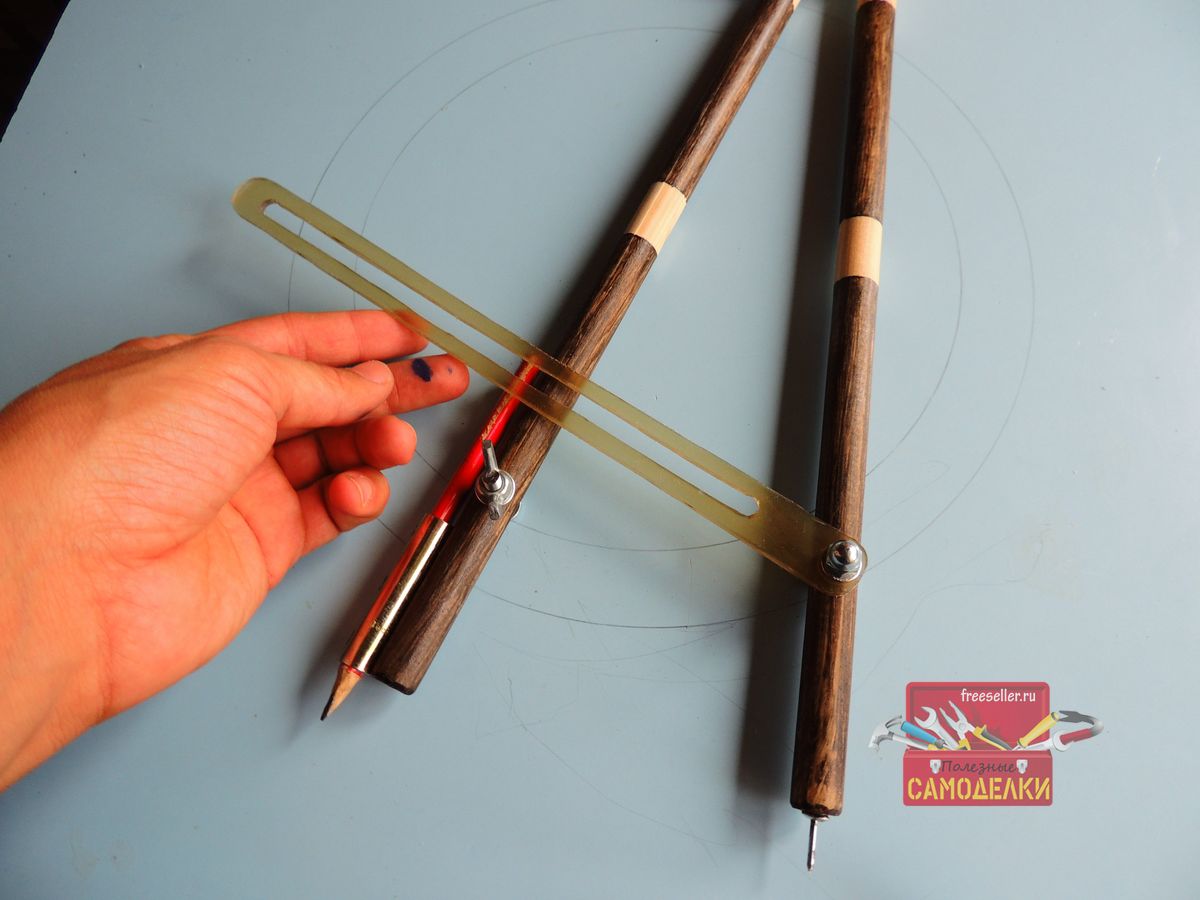

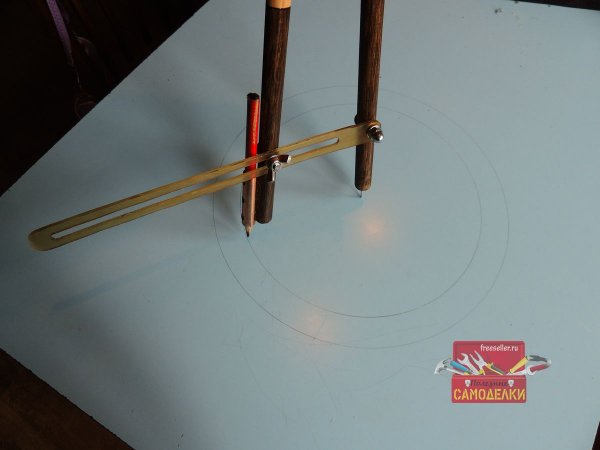

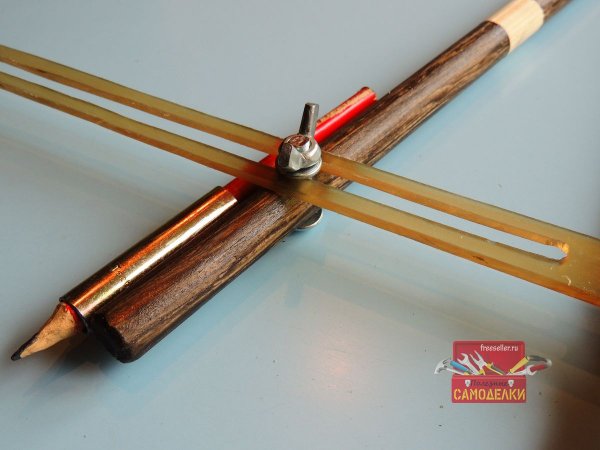

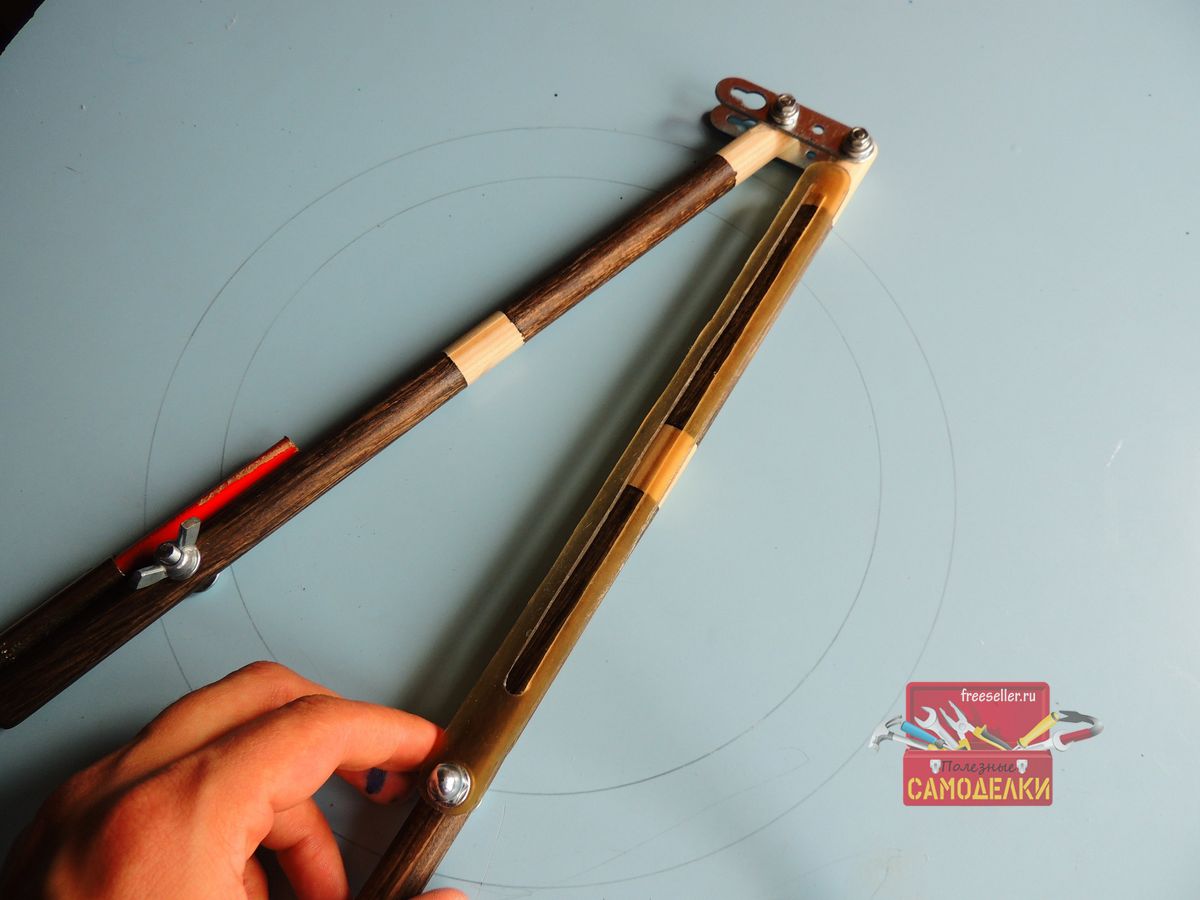

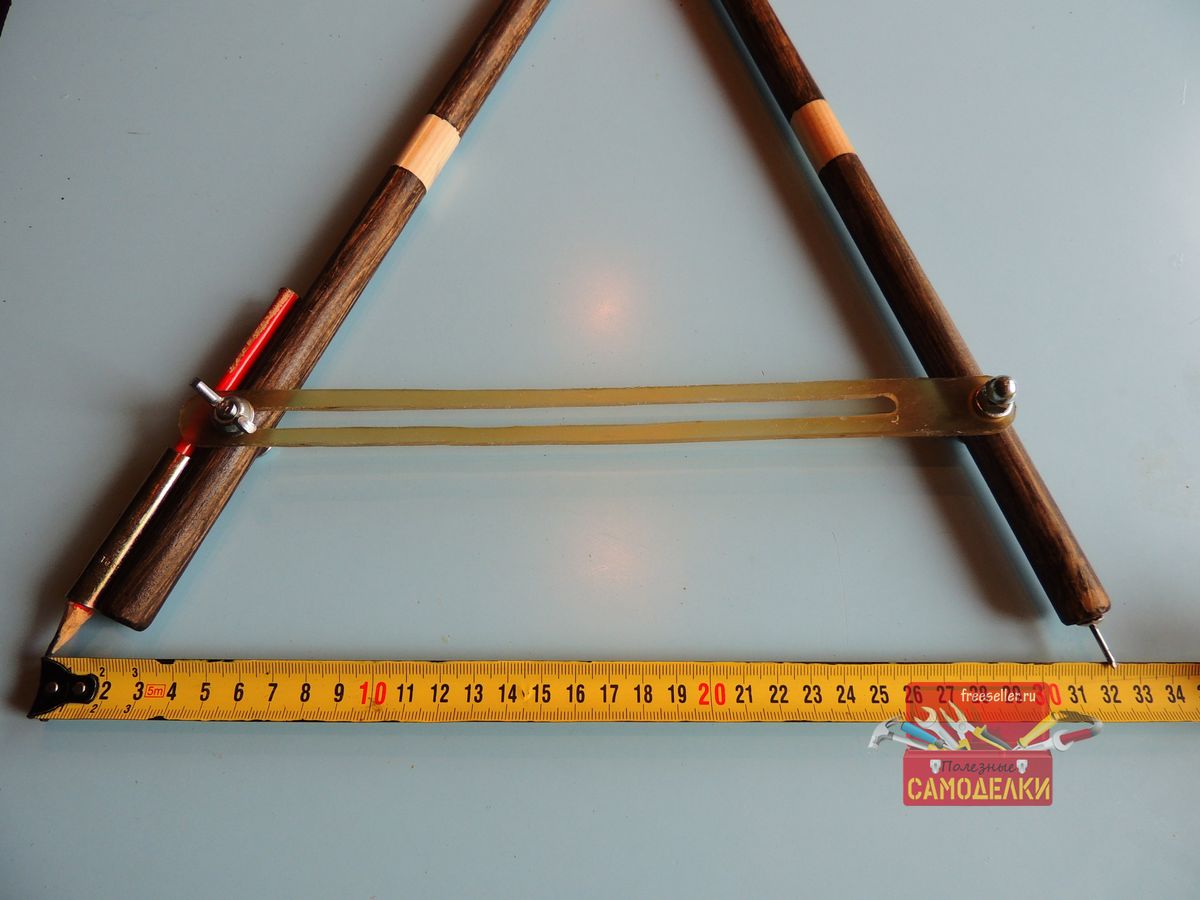

Принцип работы довольно прост, выставляем нужный диаметр, фиксируем барашковой гайкой - чертим!

Самодельный большой циркульСамодельный большой циркульСамодельный большой циркульСамодельный большой циркуль

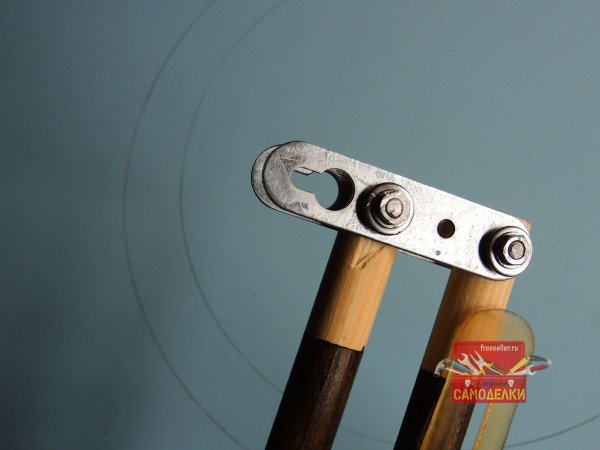

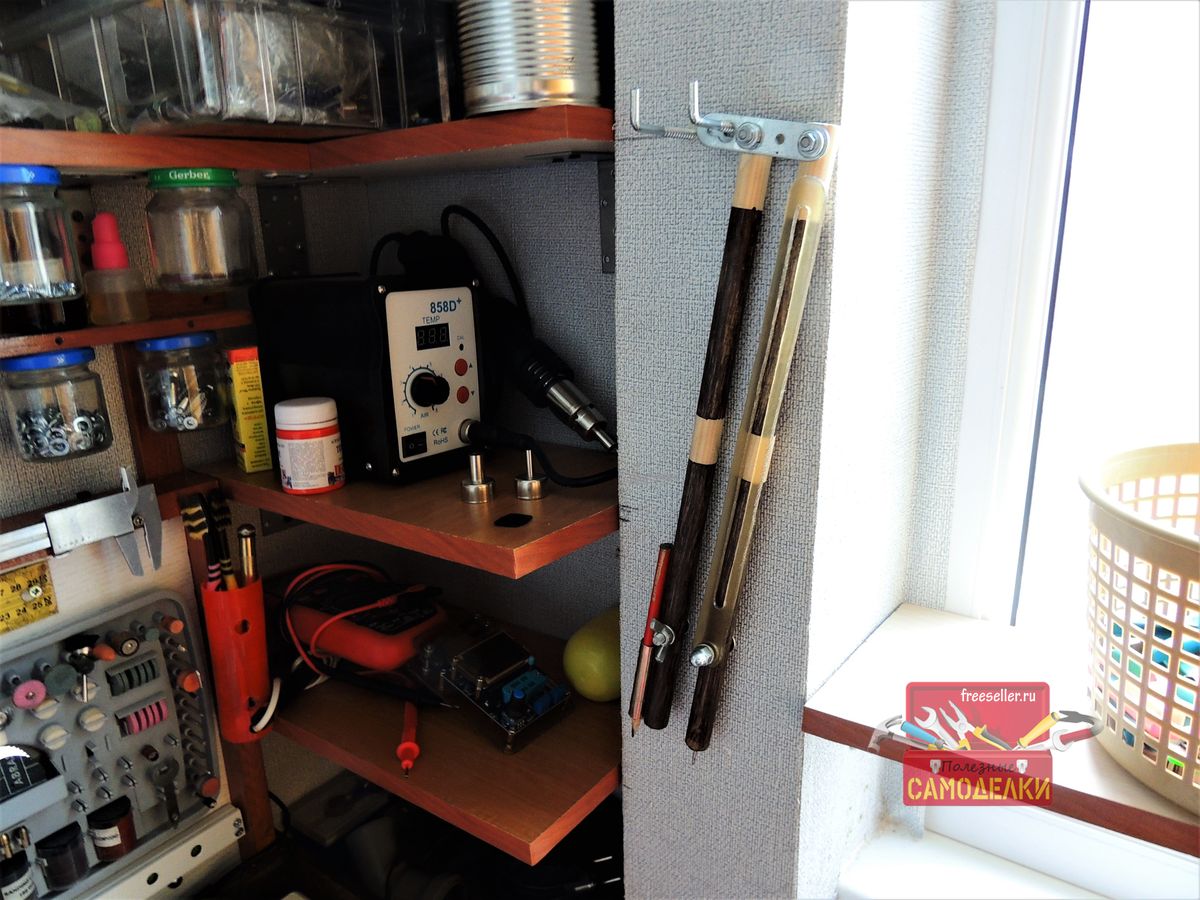

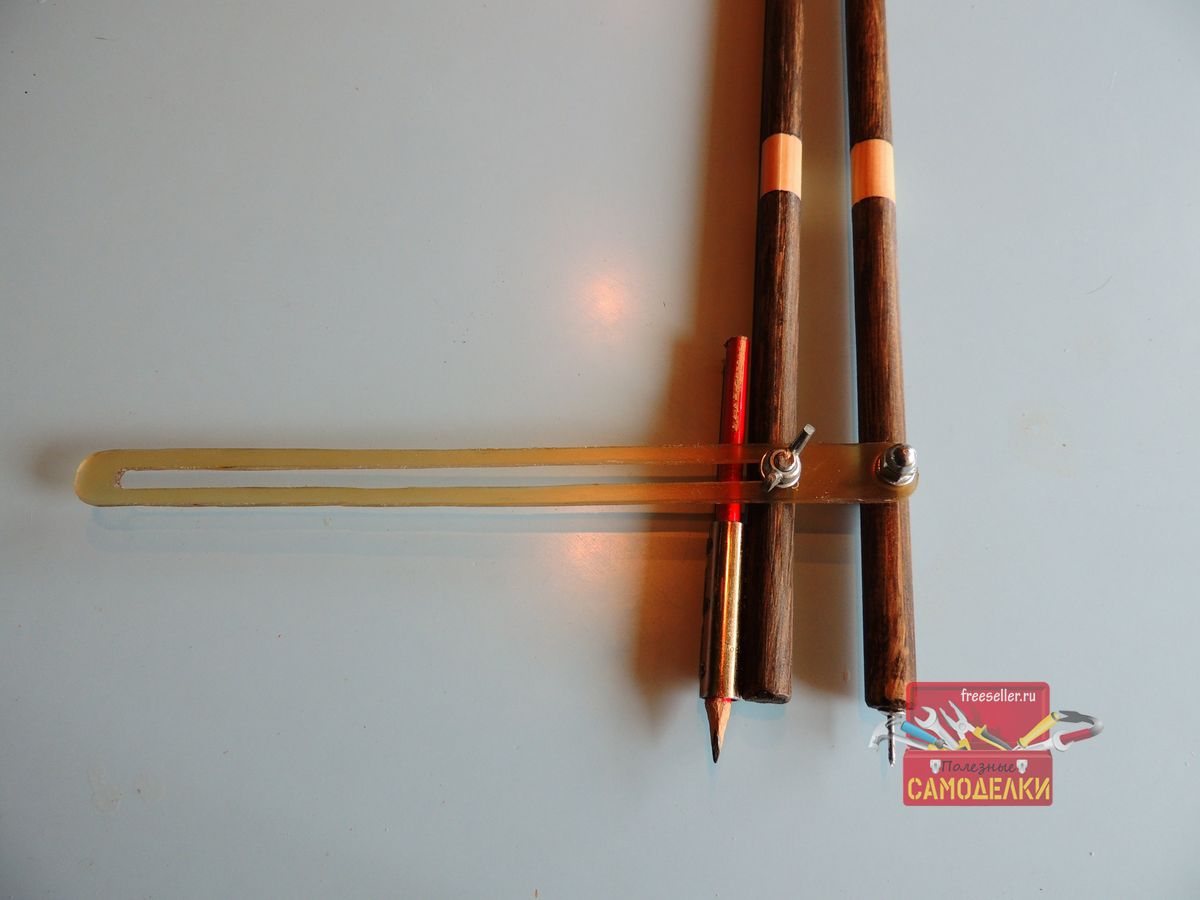

Циркуль довольно просто складывается, после этого его можно повесить у себя возле рабочего места.

Самодельный большой циркульСамодельный большой циркульСамодельный большой циркульСамодельный большой циркуль
За счет имеющихся ушек циркуль удобно вешать.

Самодельный большой циркульСамодельный большой циркуль
Статью считаю оконченной, постарался все подробно вам показать, если возникли вопросы, спрашивайте!

Циркулем остался очень доволен, уже успел испытать, делал полуокружность для столешницы.

Всем спасибо за внимание!
До новых встреч!
