Как переделать цифровой вольтметр в термометр на LM35+приставка для измерения температуры к мультиметру

Цифровой вольтметр в термометр из 2-х деталей

Делаем из двух деталей (LM35 и подстроечный резистор) приставку к мультиметру для измерения температуры и попутно превращаем вольтметр в термометр.

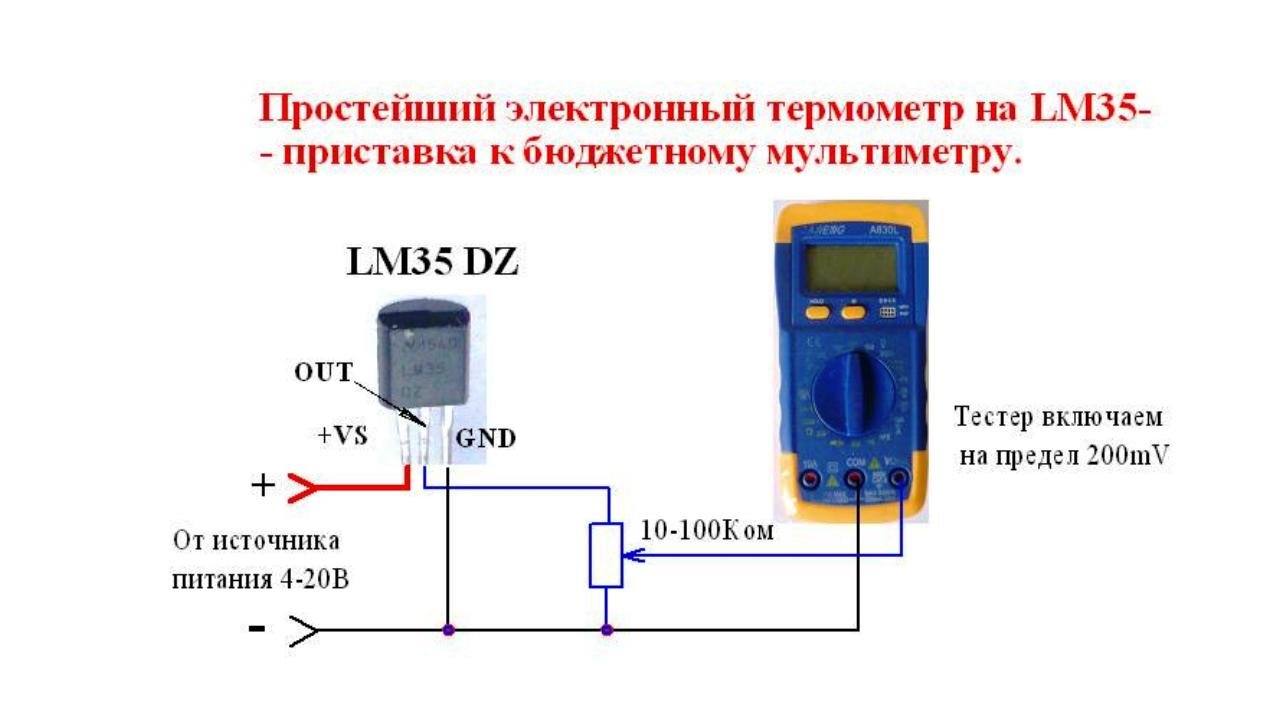

Схема термометра на LM35Делаем из двух деталей (LM35 и подстроечный резистор) приставку к мультиметру для измерения температуры и попутно превращаем вольтметр в термометр. Подстроечный резистор

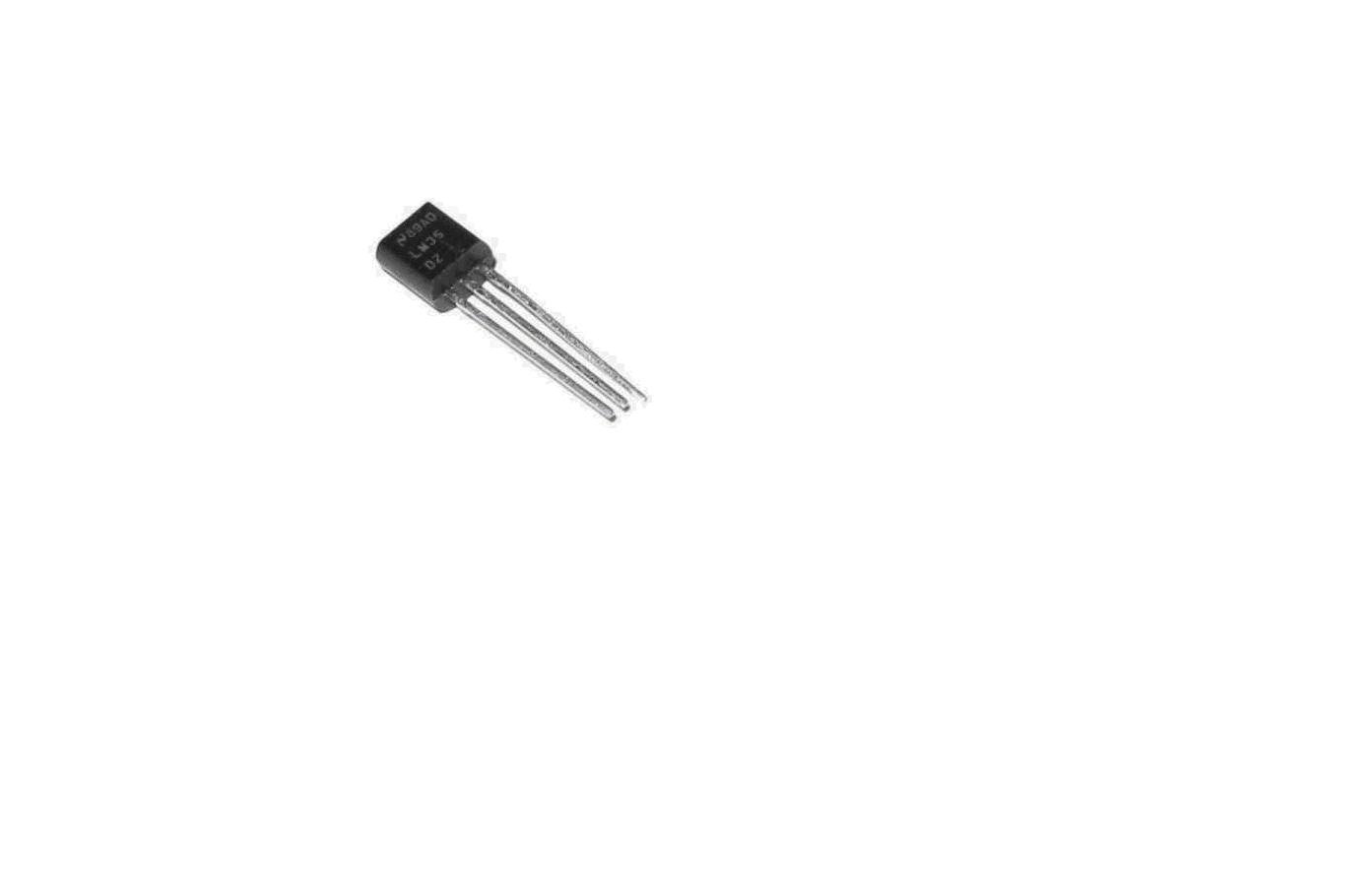

LM35 это прецизионный интегральный датчик температуры с широким диапазоном температур, высокой точностью измерения, калиброванным выходом  по напряжению. Датчик температуры LM35 измеряет температуру от-55 до+150°C с коэффициентом 10 мВ/°C, напряжение питания 4–30 В, потребляемый ток менее 60 мкА. Такой датчик также применяется в автомобильном бортовом компьютере «Мультитроникс» для измерения температуры.

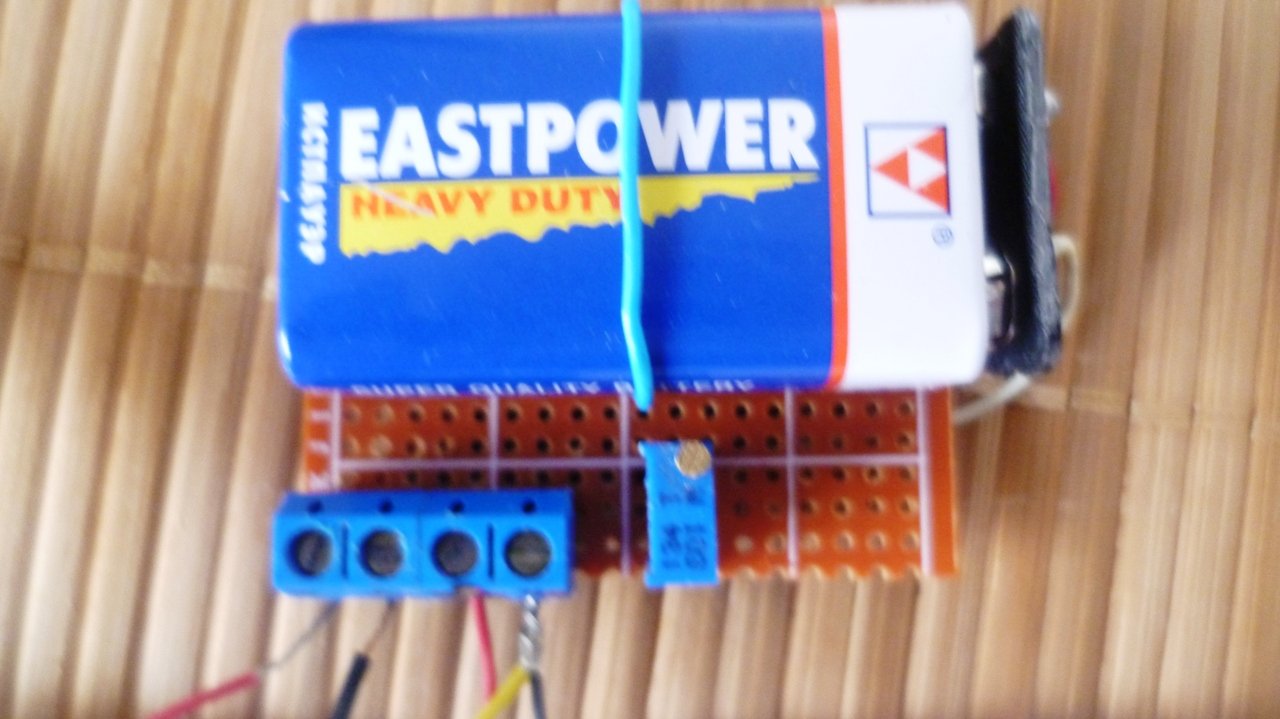

На макетке распаиваем схему, там же закрепляем источник питания(любая батарейка от 3 Вольт и выше).


Подключаем к тестеру (предел измерения выставлен - 200 мвольт). Подстроечником настраиваем температуру по другому термометру-и готово. Данная самоделка довольно точно измеряет температуру.

В видео показано как переделать вольтметр в термометр и сделать приставку для бюджетного тестера, атакже даны ссылки на необходимые комплектующие.
