Безопасный съемник изоляции из полипропиленовой трубы

Самоделки.  Безопасный съемник изоляции из полипропиленовой трубы

Как изготовить простой и безопасный съемник для изоляции из лезвия канцелярского ножа и куска полипропиленовый трубы.

Всем, привет.

Сегодня представляю Вашему вниманию очень простую и полезную самоделку - съемник для изоляции электрических проводов из полипропиленовой трубы с защитой рук от порезов.

Изготовление съемника очень простое, требует минимум материалов. инструментов и усилий. В работе он просто великолепен, очищает, зачищает, выручает.

Самоделки.  Безопасный съемник изоляции из полипропиленовой трубы

Материалы для изготовления


Все что потребуется из материалов это всего лишь кусок полипропиленовый трубы и лезвие от канцелярского ножа 18 мм

Материалы для изготовления


Изготовление съемника

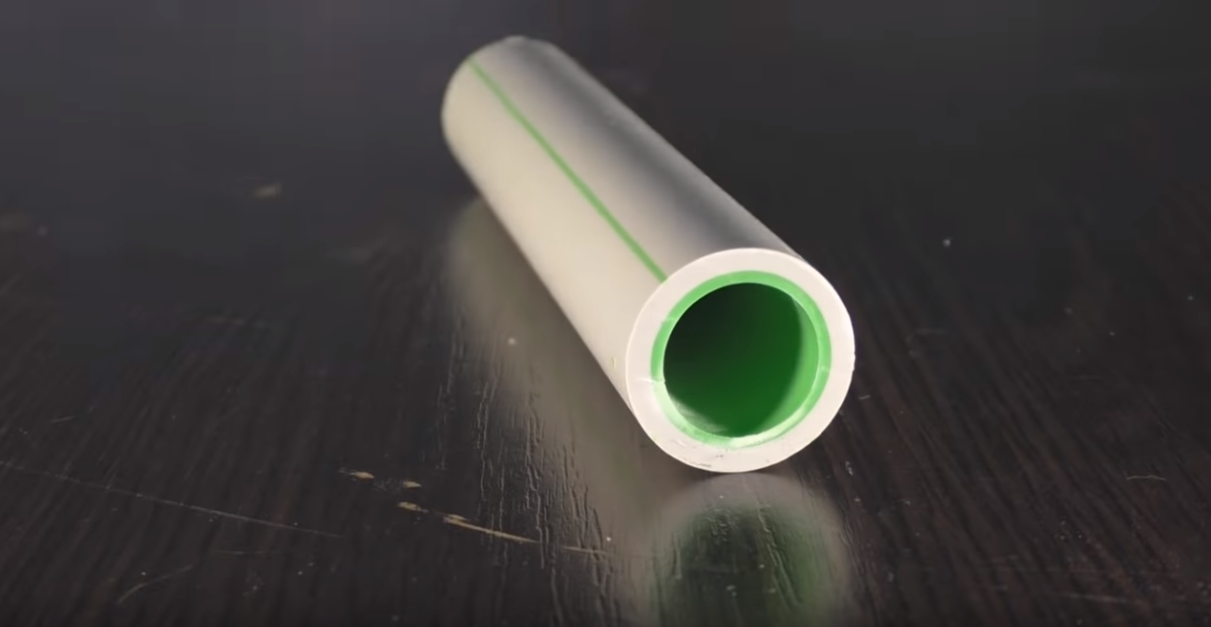

Берем кусок полипропиленовой трубы длиной около 15 см.

Полипропиленовая труба

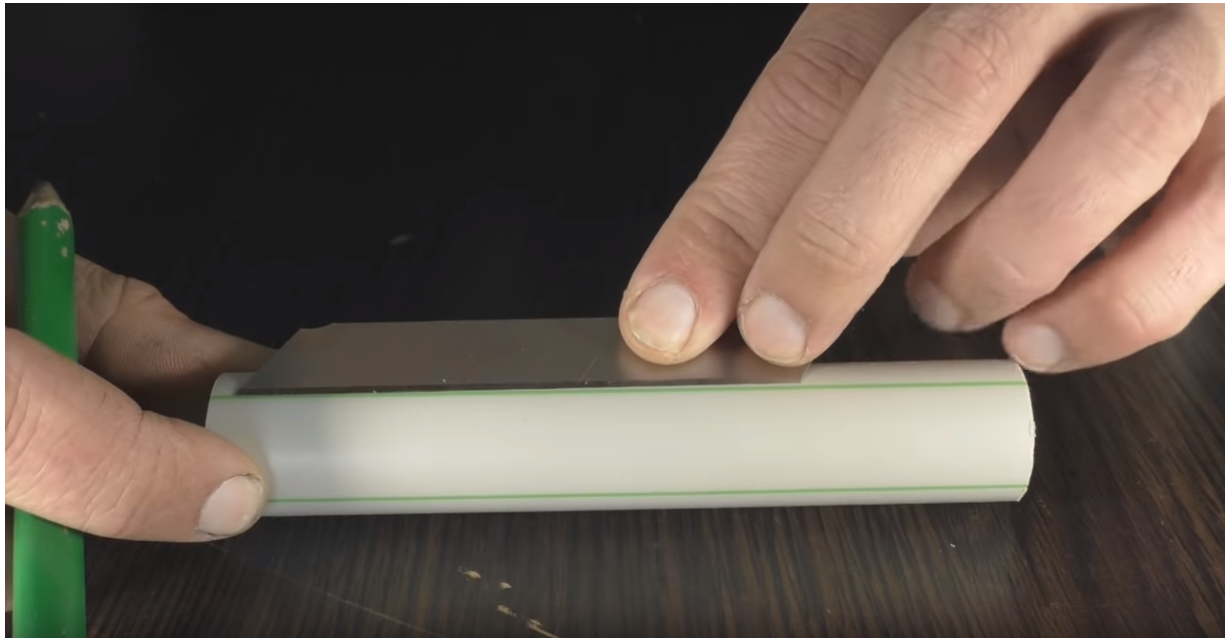

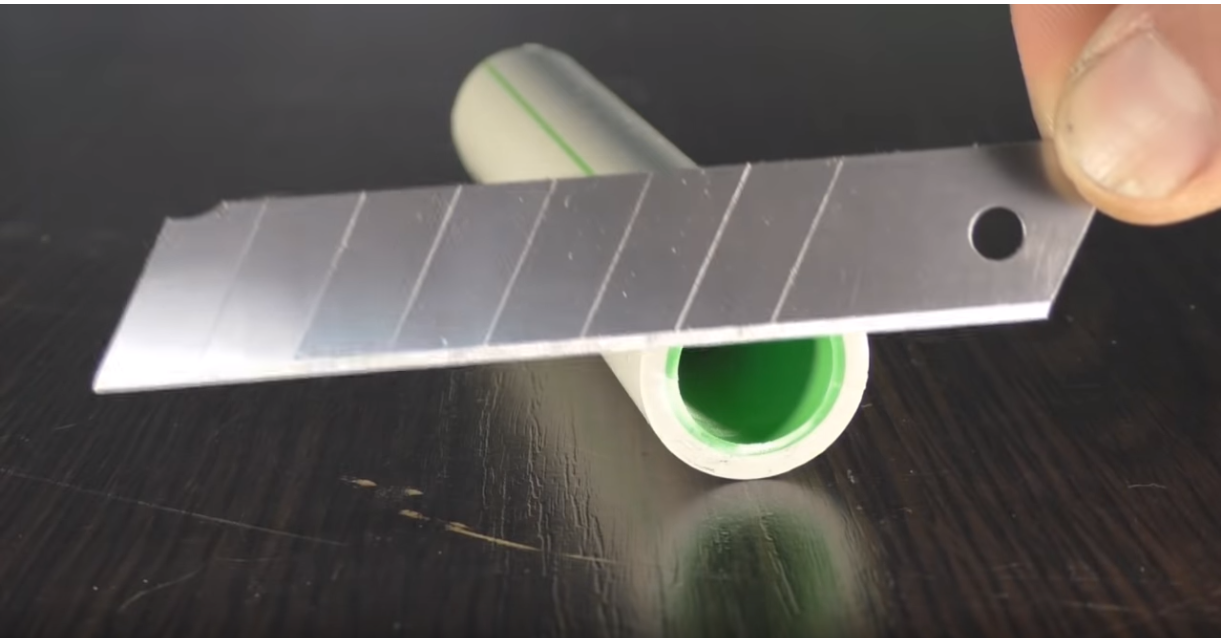

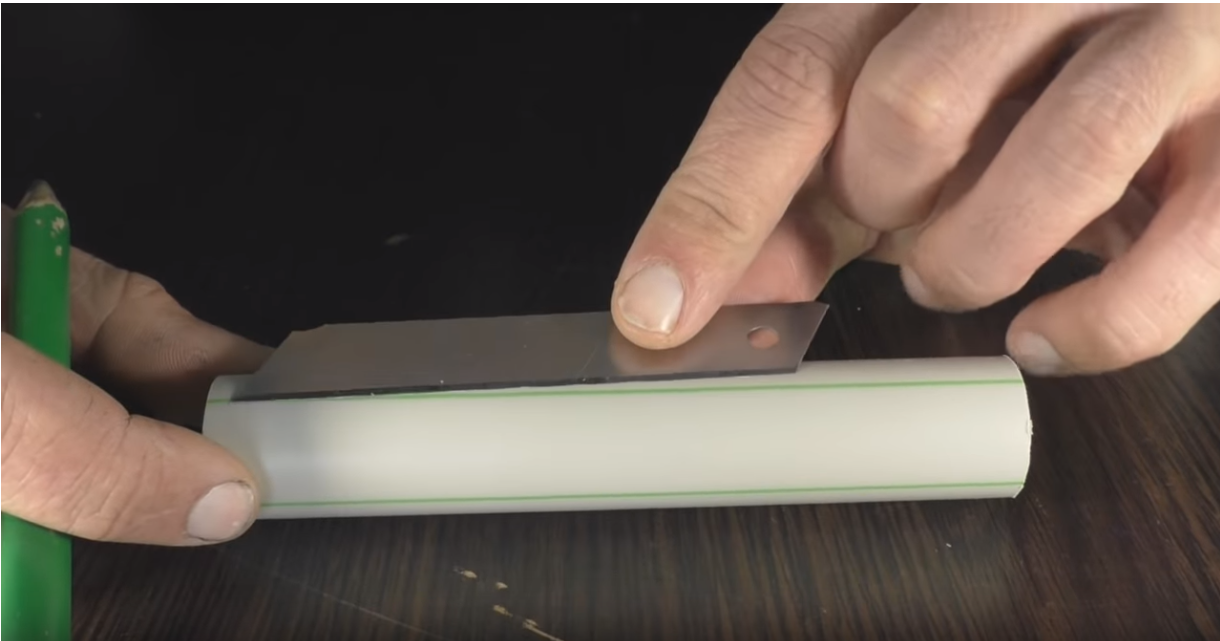

Прикладываем к трубе лезвие канцелярского ножа, как показано на рисунке.

Изготовление съемника изоляции из полипропиленовой трубы
Выравниваем лезвие по полосочке, если полоски нет, нужно придумать что-то для дальнейшей разметки.

Изготовление съемника изоляции из полипропиленовой трубы

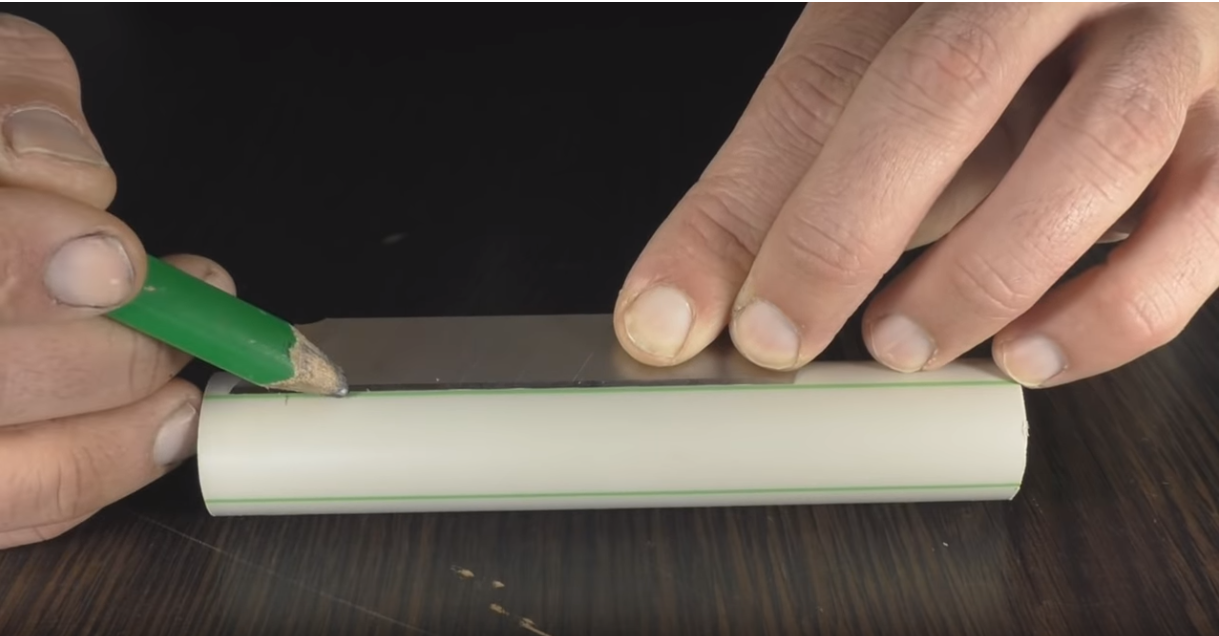

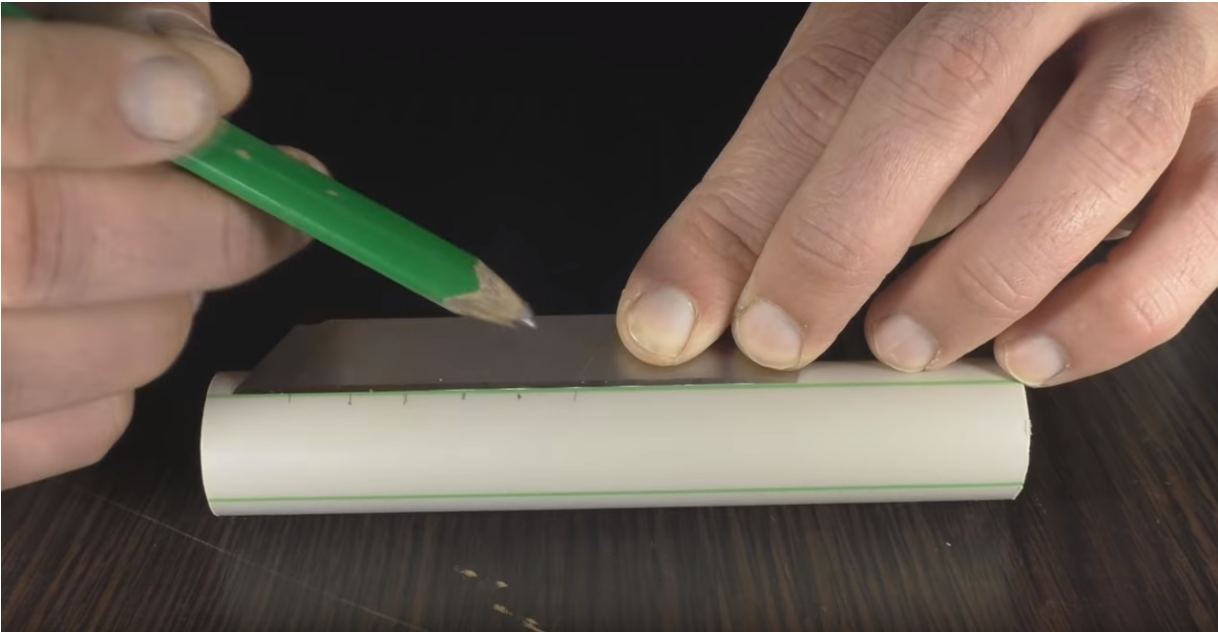

Теперь необходимо разметить трубу под сверление. Для этого отмечаем карандашом метки перпендикулярно лезвия ножа или полоске на трубе.

Изготовление съемника изоляции из полипропиленовой трубы
Всего нужно отметить 6 отметок. Примерный шаг между полосками 10 мм.

Изготовление съемника изоляции из полипропиленовой трубы

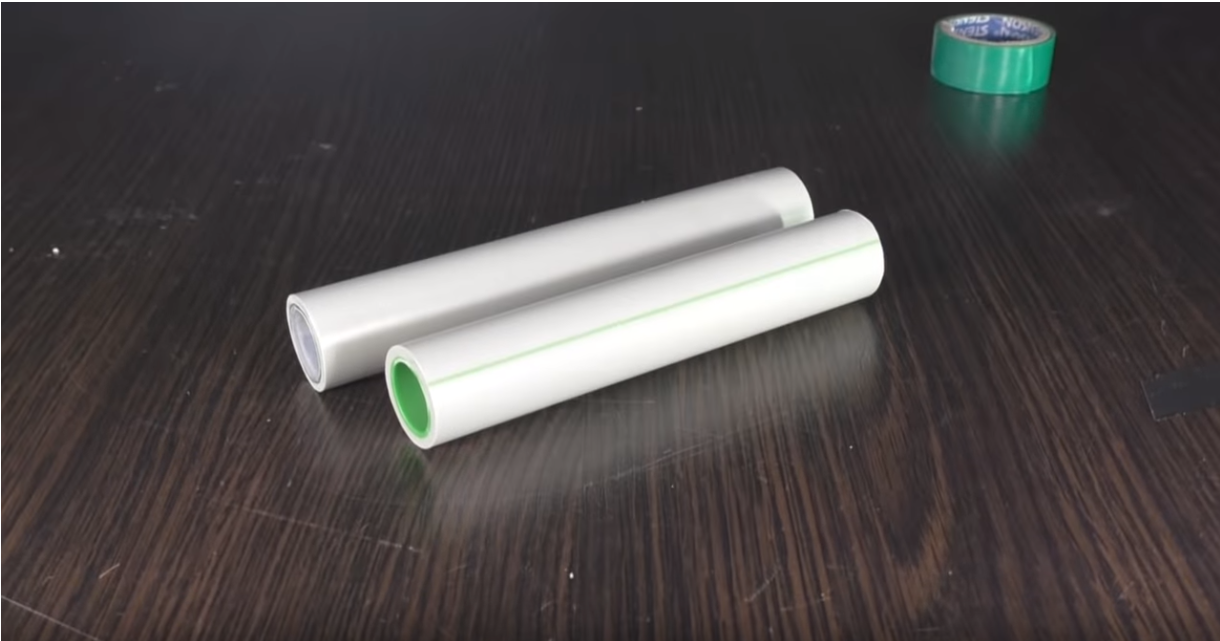

Подготавливаем второй кусок точно такой же ППР трубы.

Изготовление съемника изоляции из полипропиленовой трубы

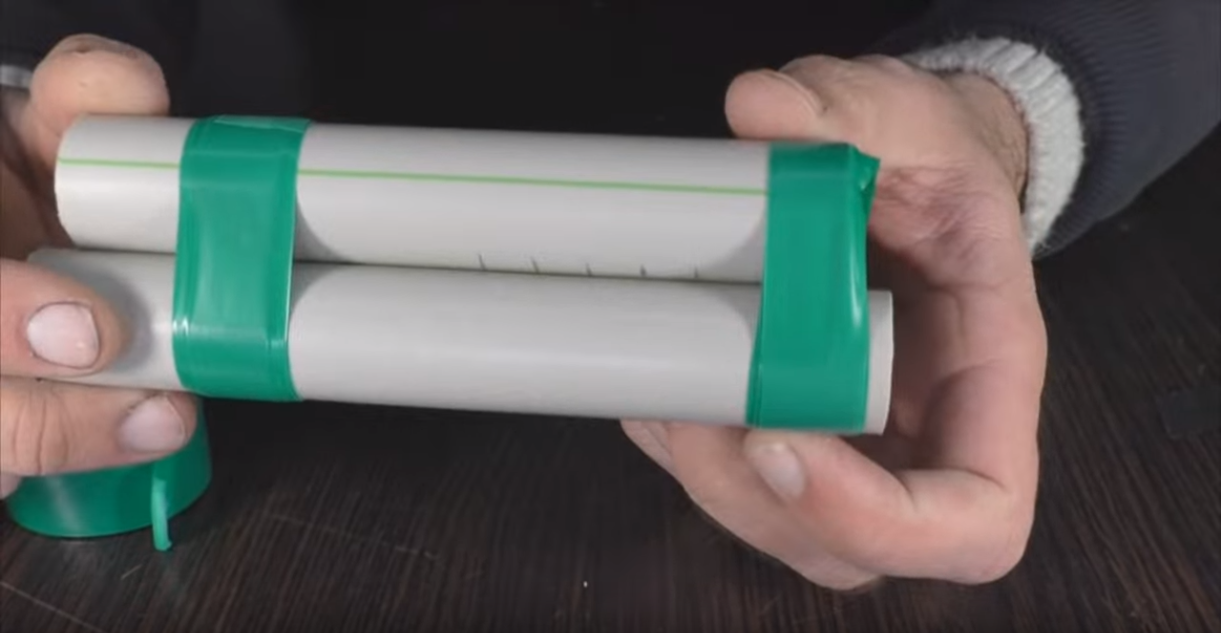

И сматываем их между собой изолентой с 2-х сторон, как показано на рисунке.

Изготовление съемника изоляции из полипропиленовой трубы

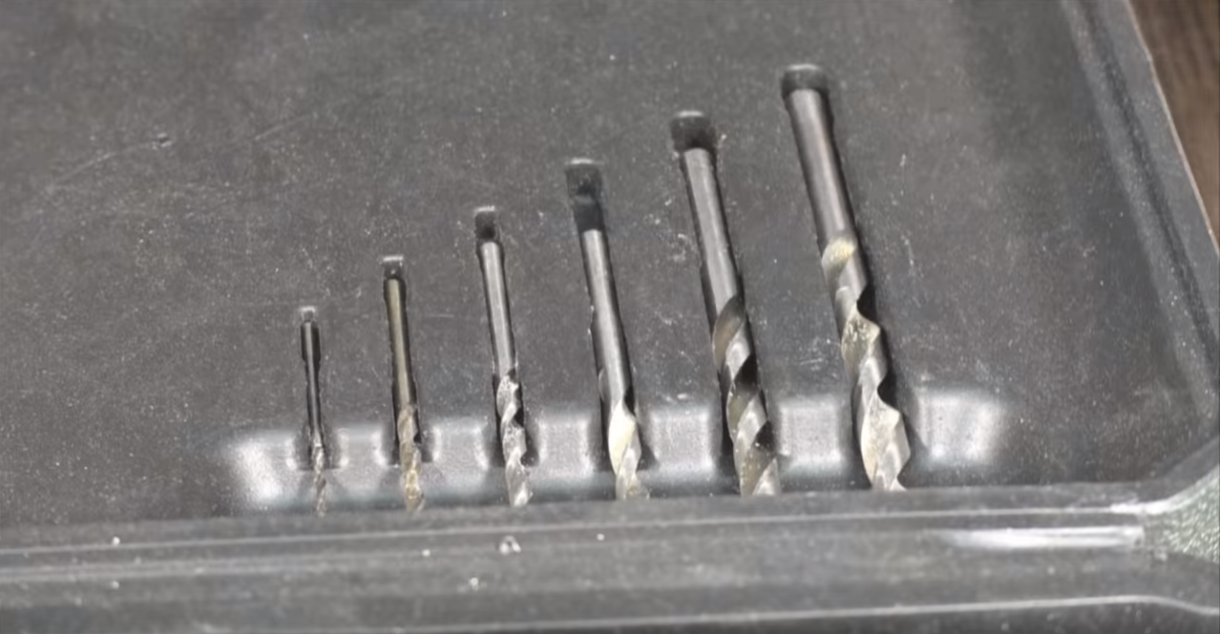

Берем набор сверл, от маленького к большему.

Изготовление съемника изоляции из полипропиленовой трубы

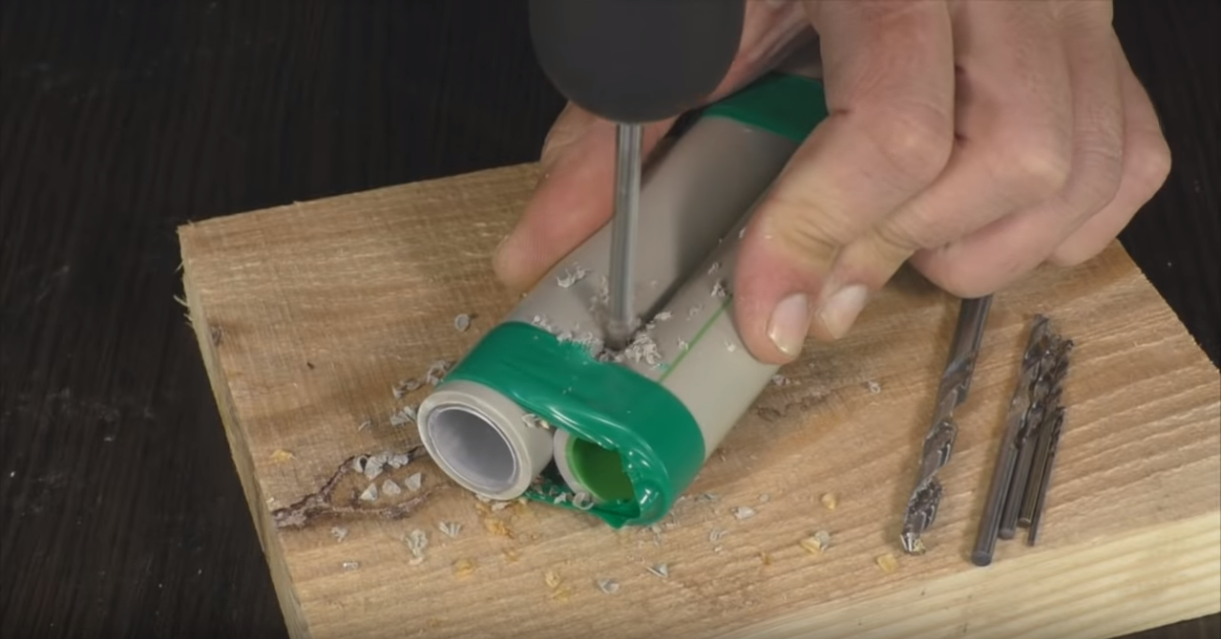

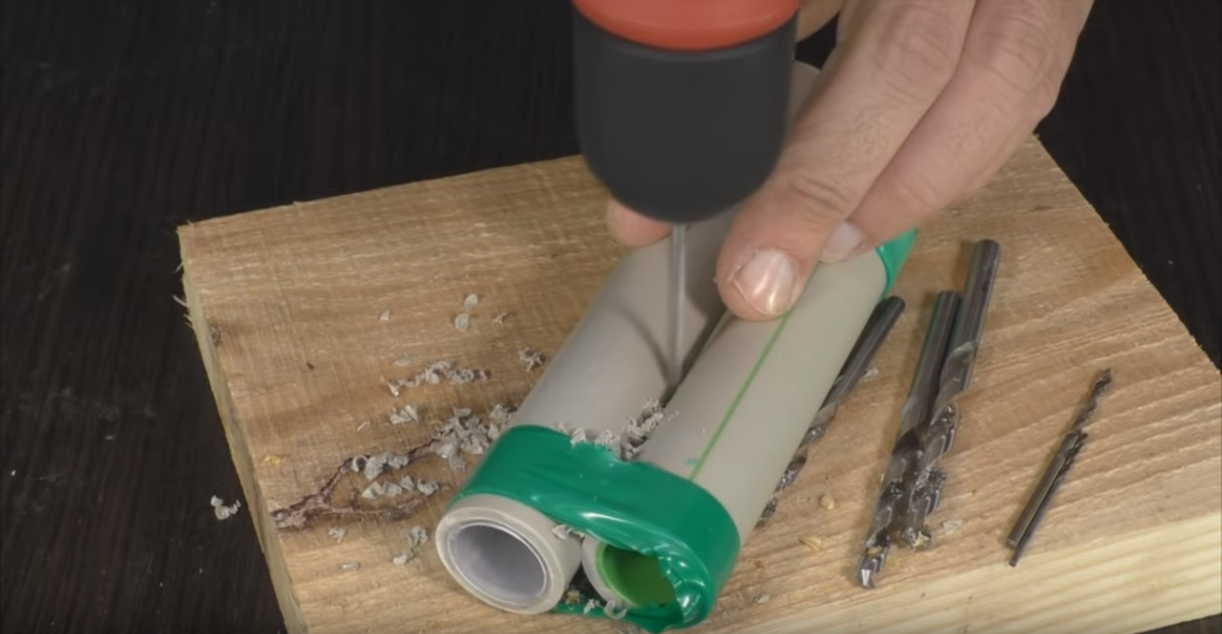

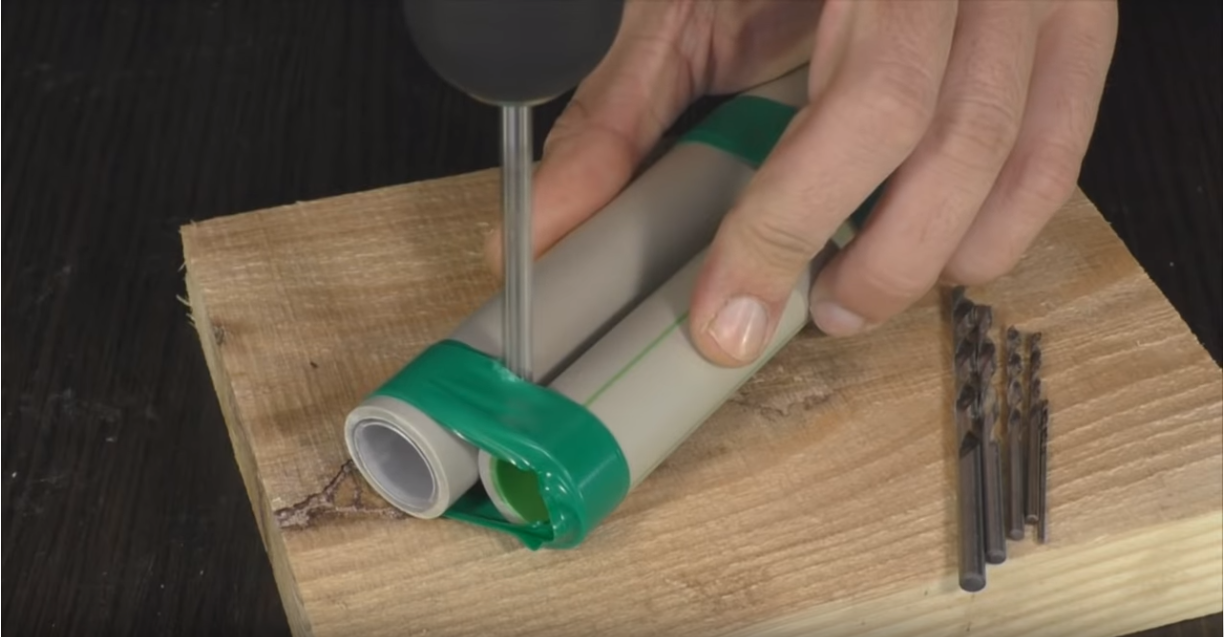

И начинаем сверлить отверстия между примыканиями 2-х труб по заранее выставленным меткам.

Изготовление съемника изоляции из полипропиленовой трубы

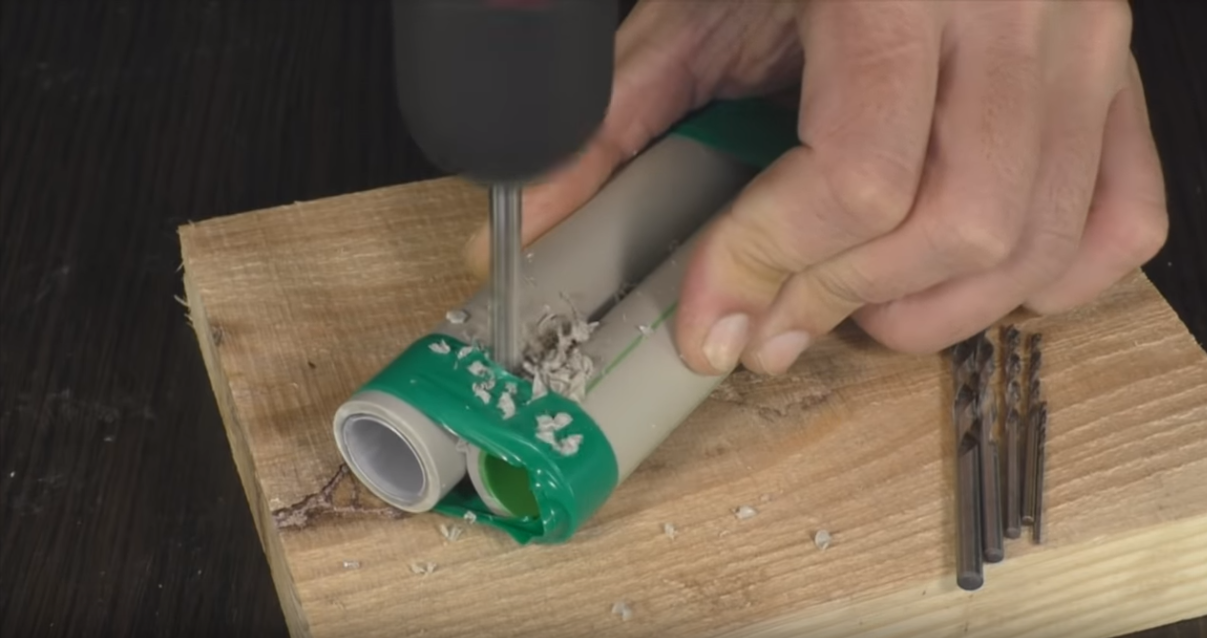

Начинаем с большого сверла.

Изготовление съемника изоляции из полипропиленовой трубы Изготовление съемника изоляции из полипропиленовой трубы
Затем сверлим отверстия сверлами меньшего диаметра.

Изготовление съемника изоляции из полипропиленовой трубы

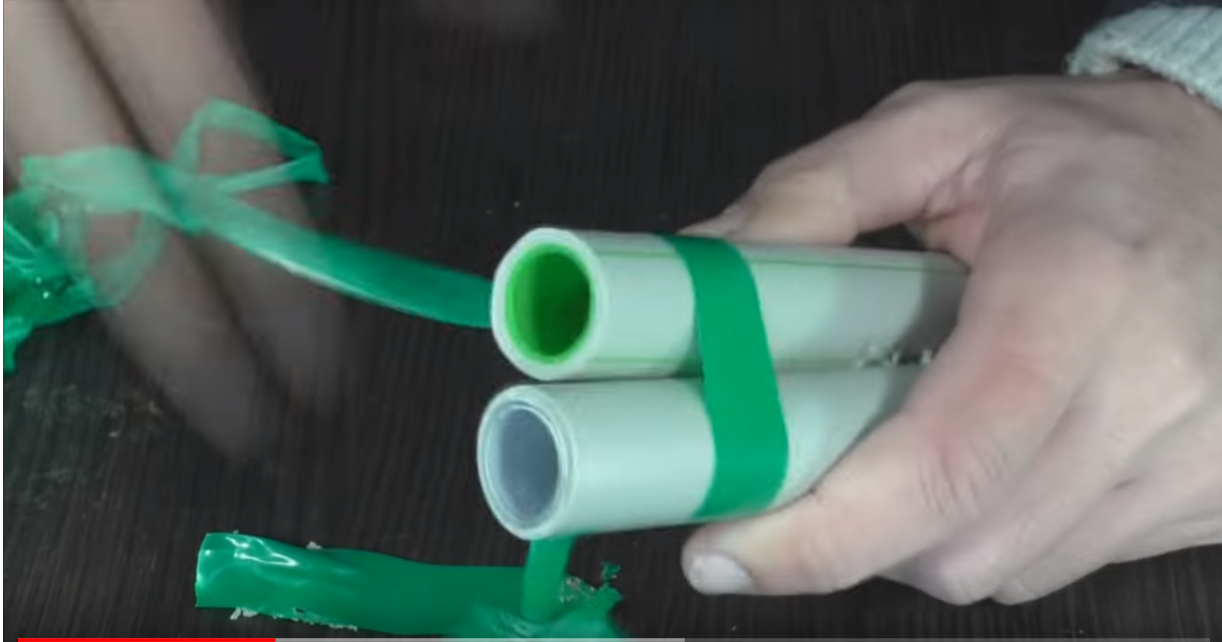

После того, как просверлили 6 отверстий, изоленту нужно размотать.

Изготовление съемника изоляции из полипропиленовой трубы

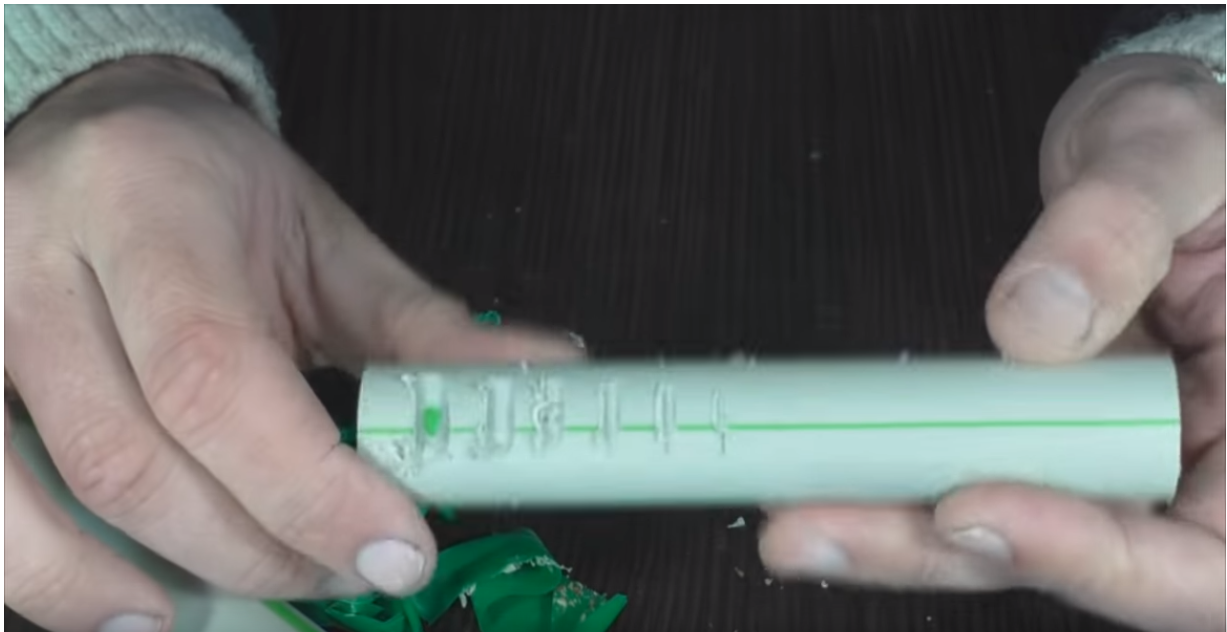

Получаем 2 вот таких вот заготовочки.

Изготовление съемника изоляции из полипропиленовой трубы

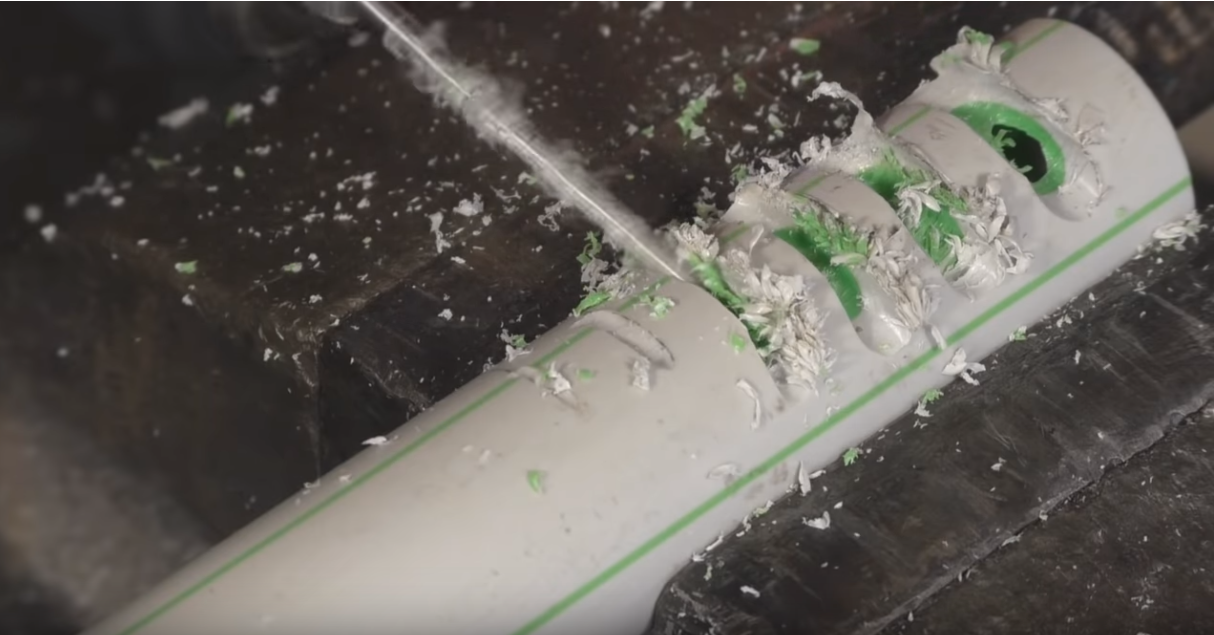

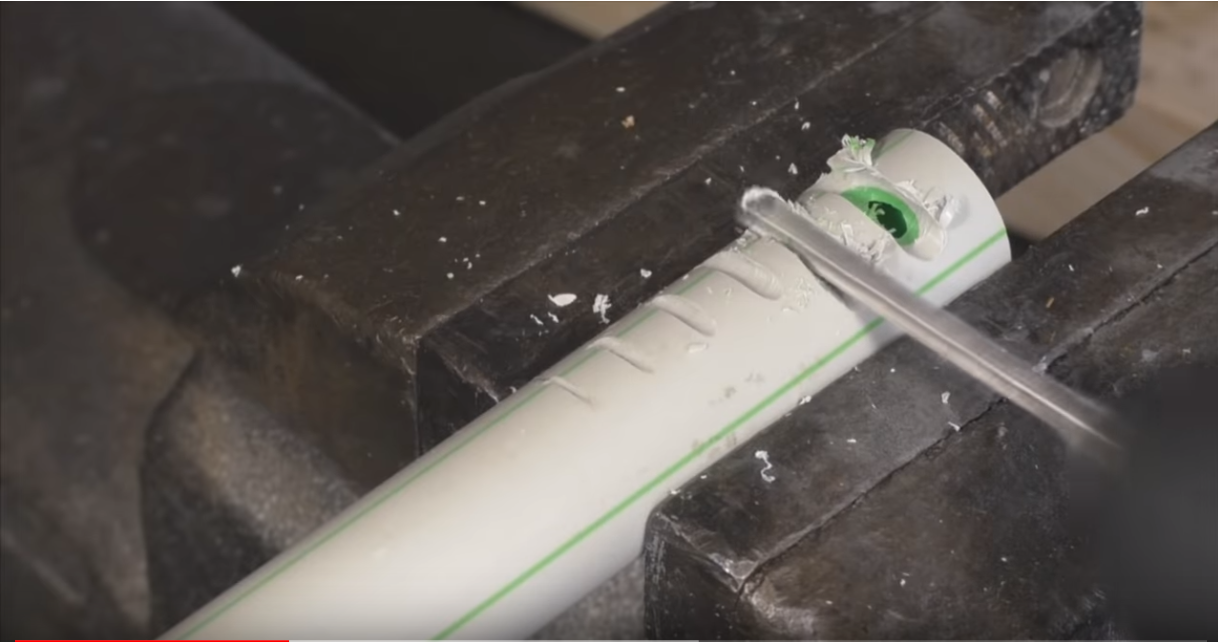

Берем сверла, которыми сверлили трубы в паре, и растачиваем боком сверла по меткам прорези до образования дырки в трубе.

Изготовление съемника изоляции из полипропиленовой трубы
Повторяем по аналогии сверлами более меньшими.

Изготовление съемника изоляции из полипропиленовой трубы

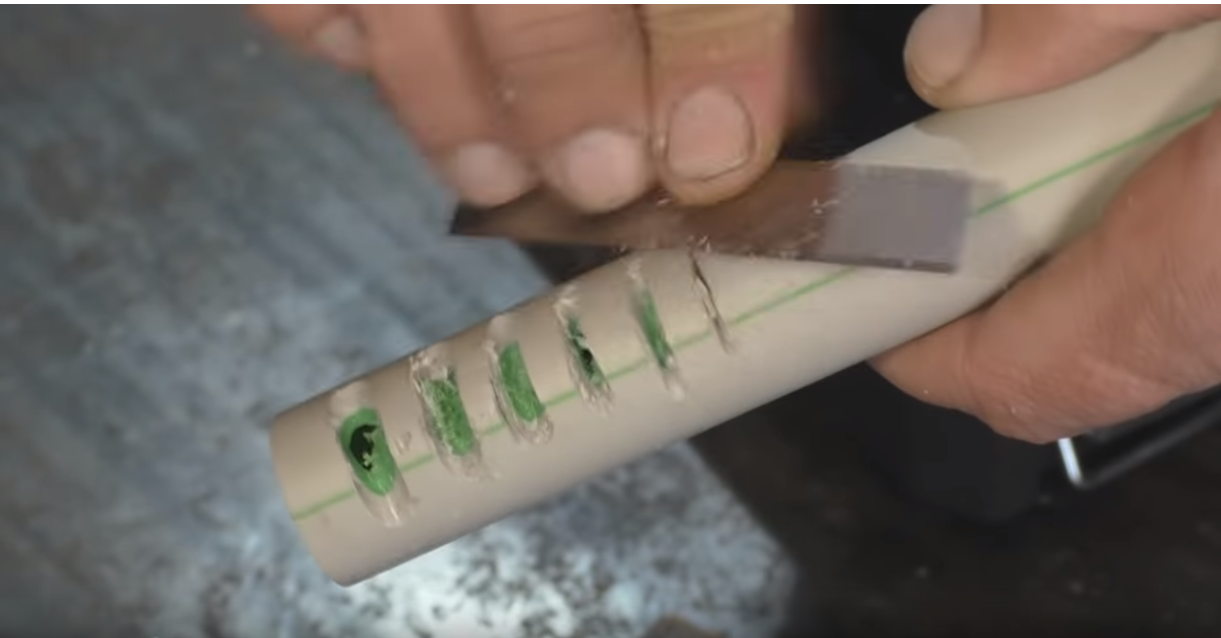

Теперь нужно очистить лезвием или ножом стружку с трубы, которая образовалась при расточке.
  Изготовление съемника изоляции из полипропиленовой трубы

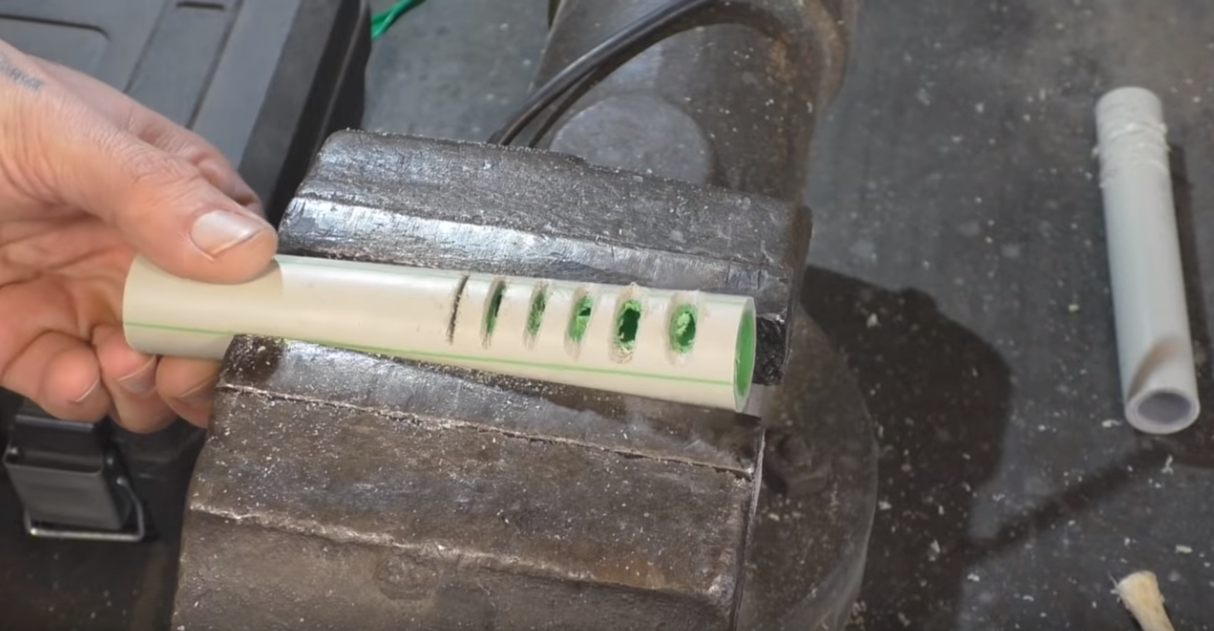

Затем зажимаем заготовку в тисках, или ключами клещами как вам будет удобнее.

Изготовление съемника изоляции из полипропиленовой трубы

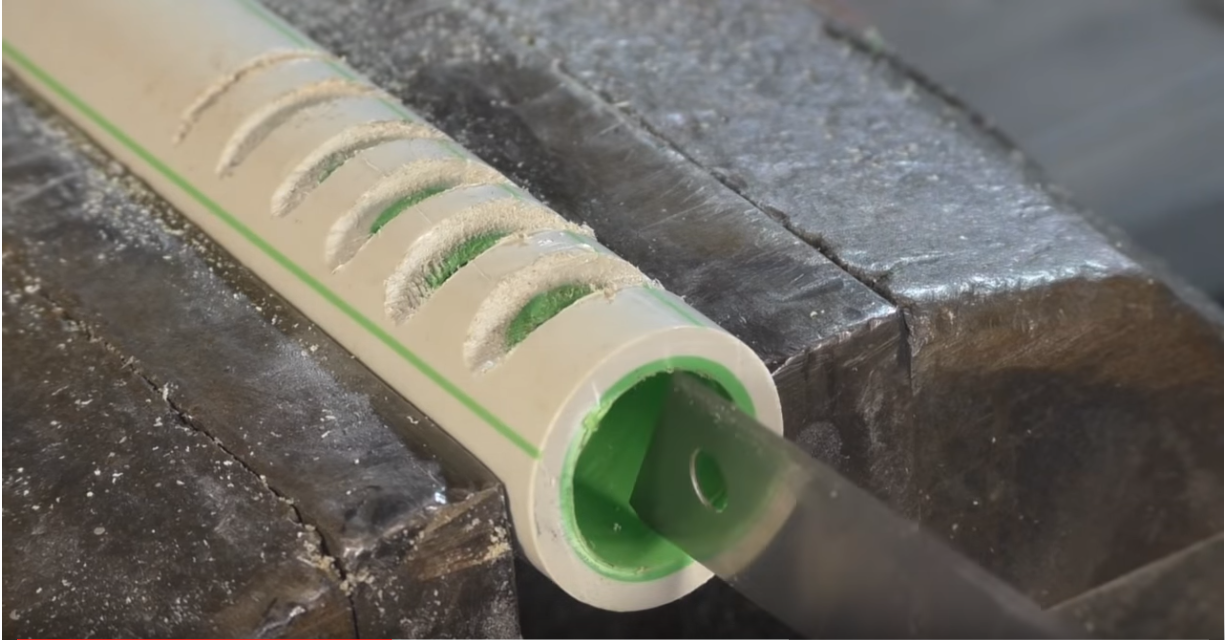

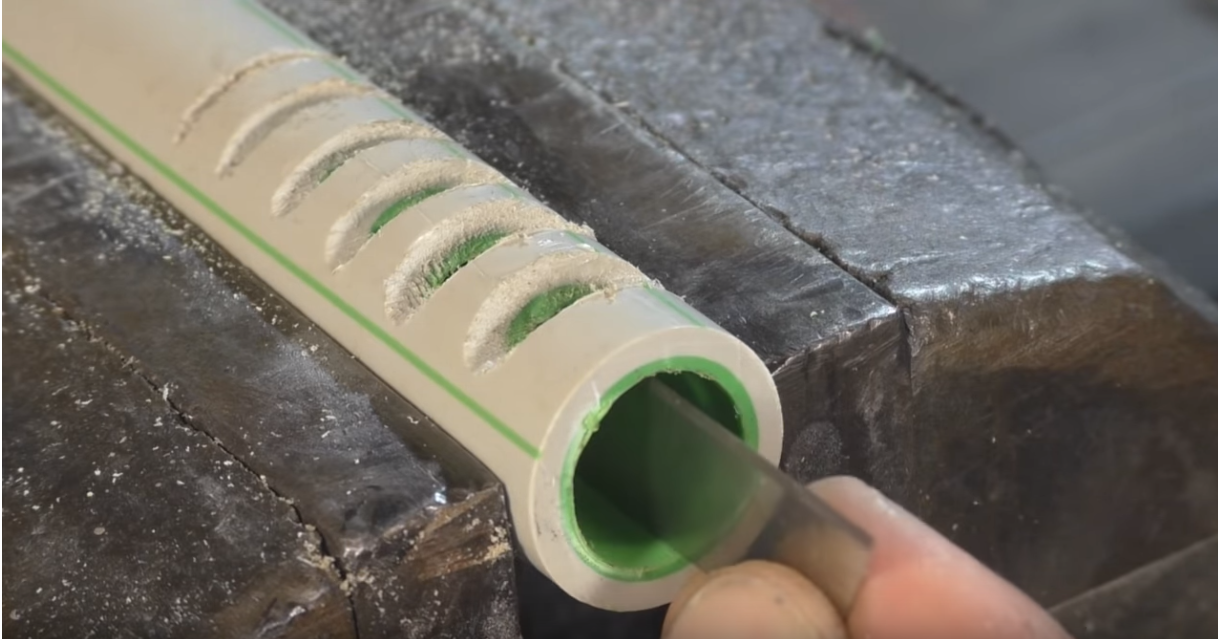

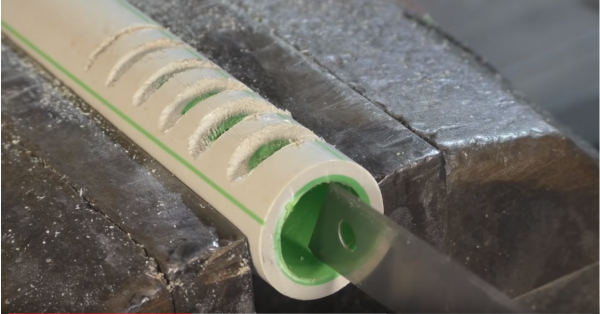

И начинаем вставлять внутрь трубы лезвие от канцелярского ножа.
   Изготовление съемника изоляции из полипропиленовой трубы
Оно должно с небольшим трудом.
  Изготовление съемника изоляции из полипропиленовой трубы
Будьте аккуратнее и внимательнее, чтобы не порезаться.
  Изготовление съемника изоляции из полипропиленовой трубы

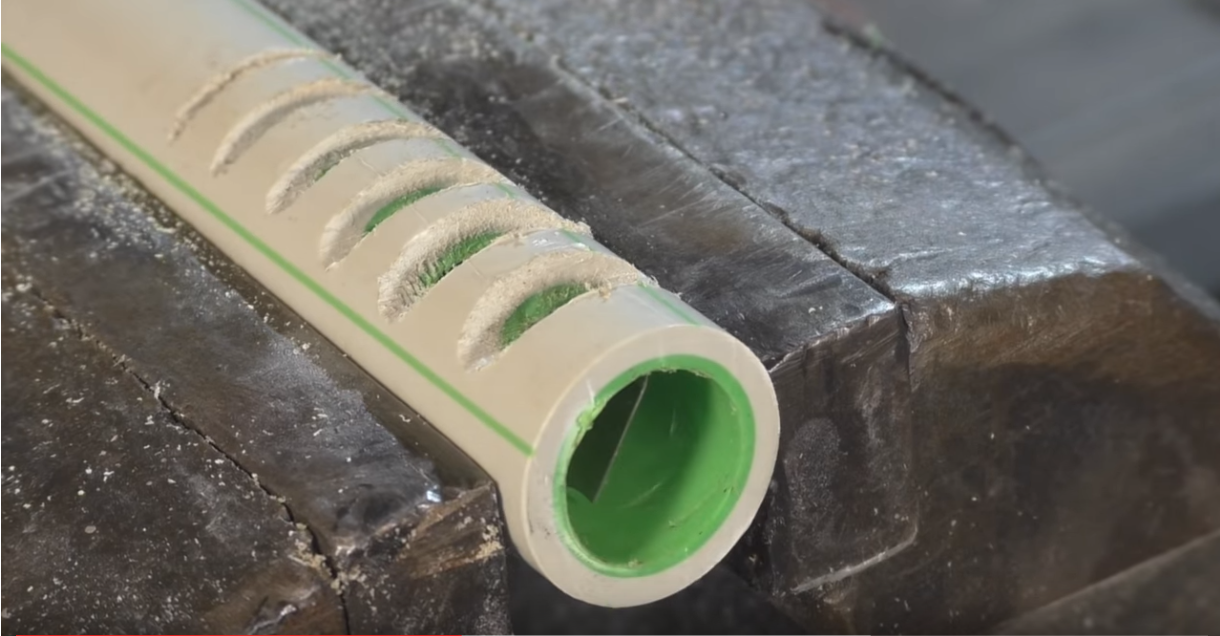

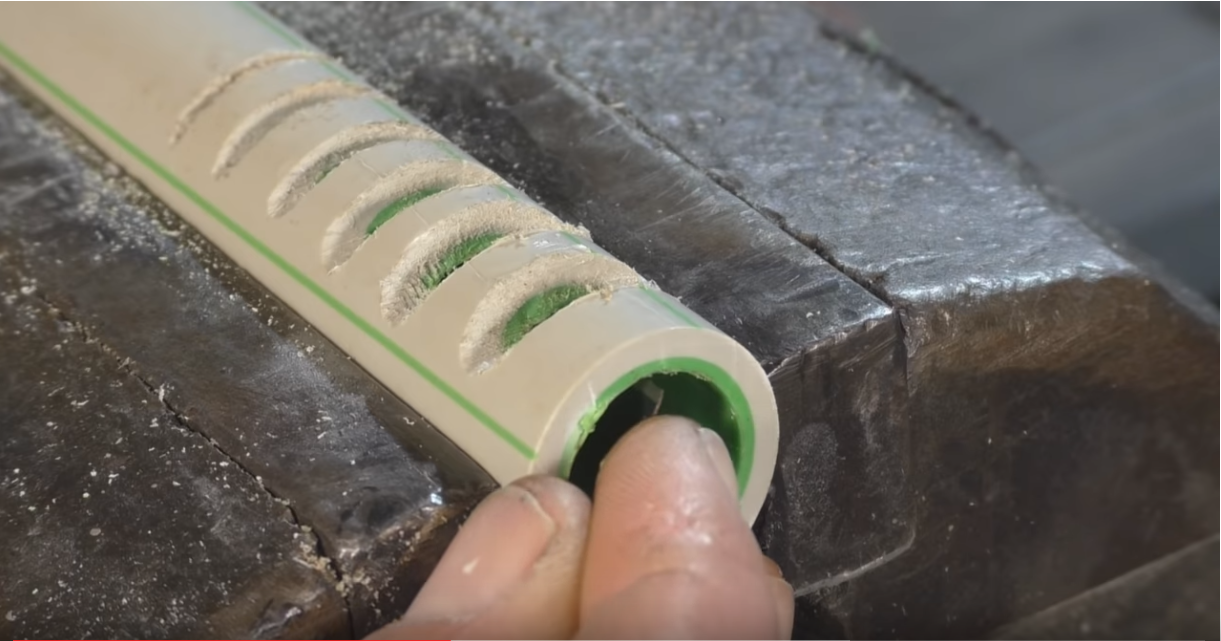

Завершаем процесс протаскивания лезвия в трубу.

Изготовление съемника изоляции из полипропиленовой трубы
Получаем вот такое вот нехитрое  приспособление.

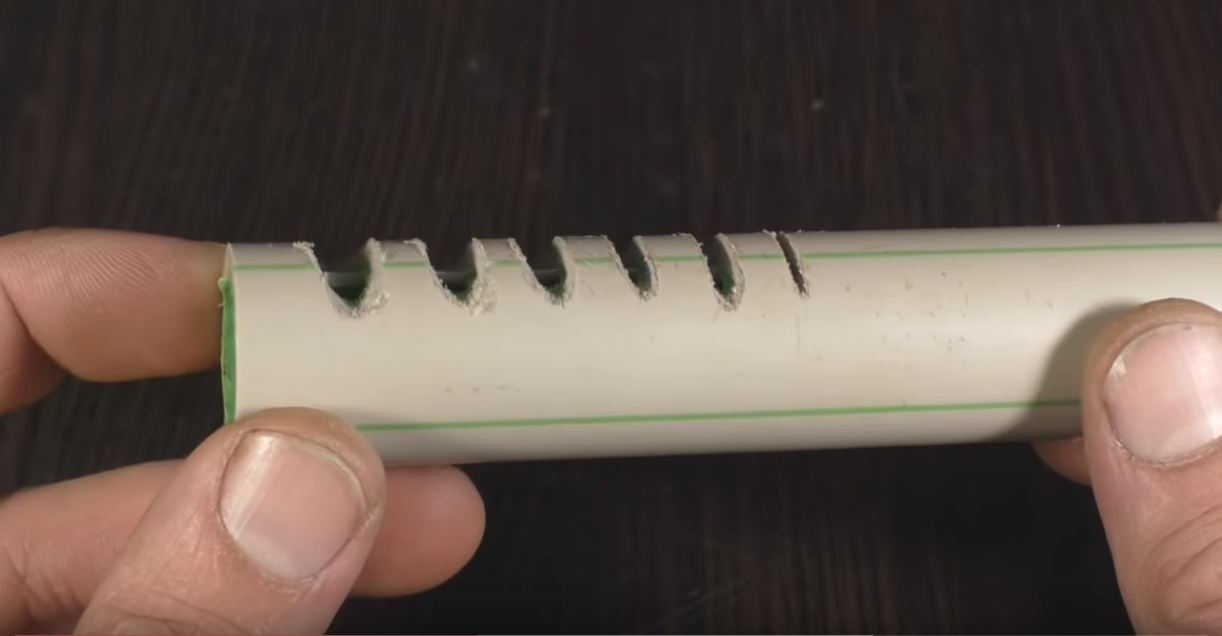

Вид сбоку.
  Самоделки. Съемник изоляции из полипропиленовой трубы

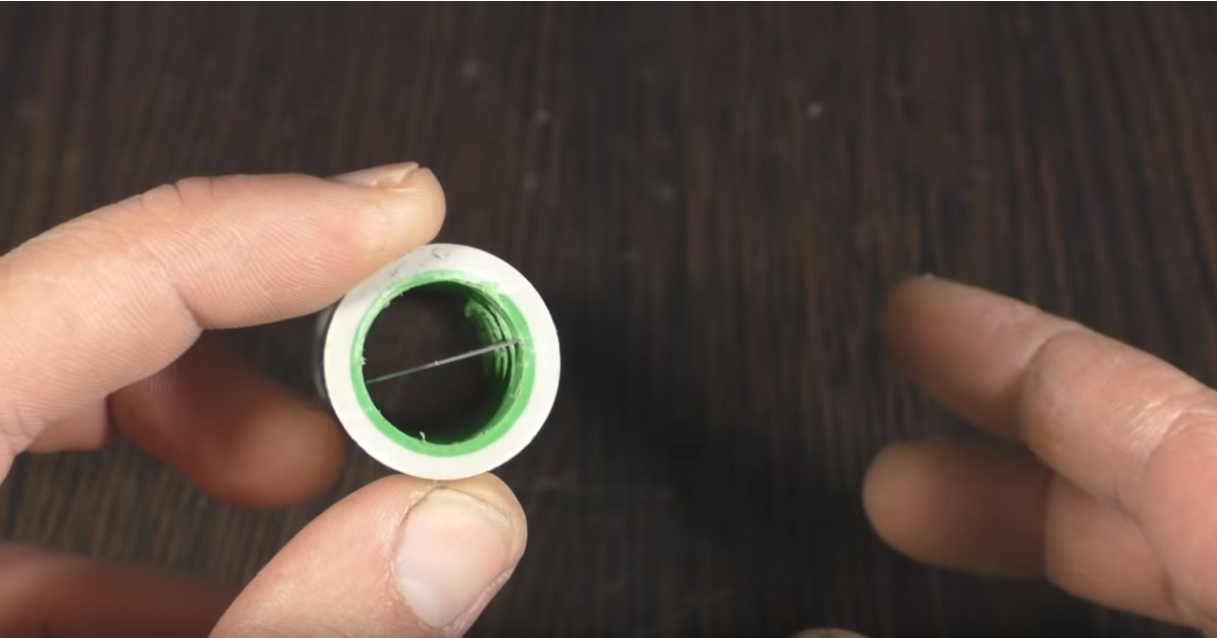

Вид сверху.

Самоделки. Съемник изоляции из полипропиленовой трубы


Использование


Можно использовать такой съемник для зачистки простых проводов по типу ПВС. Разрезаем внешнюю изоляцию на кабеле, и подготавливаем жилы для снятия изоляции.

Зачистка изоляции самодельным съемников и з полипропиленовой трубы

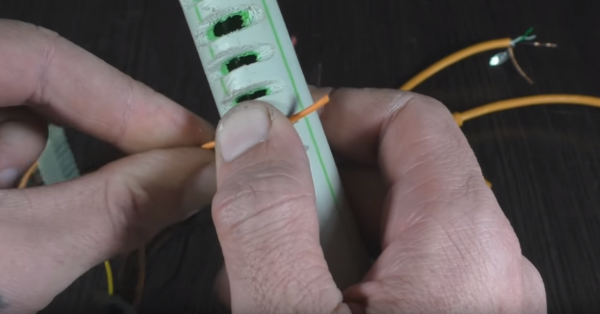

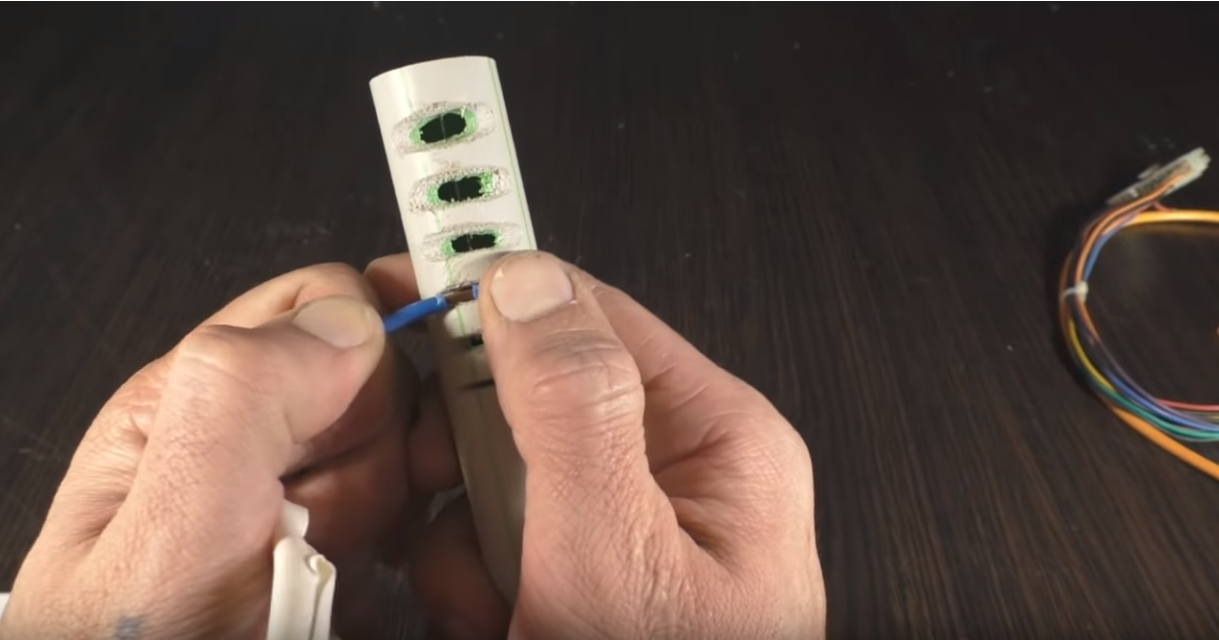

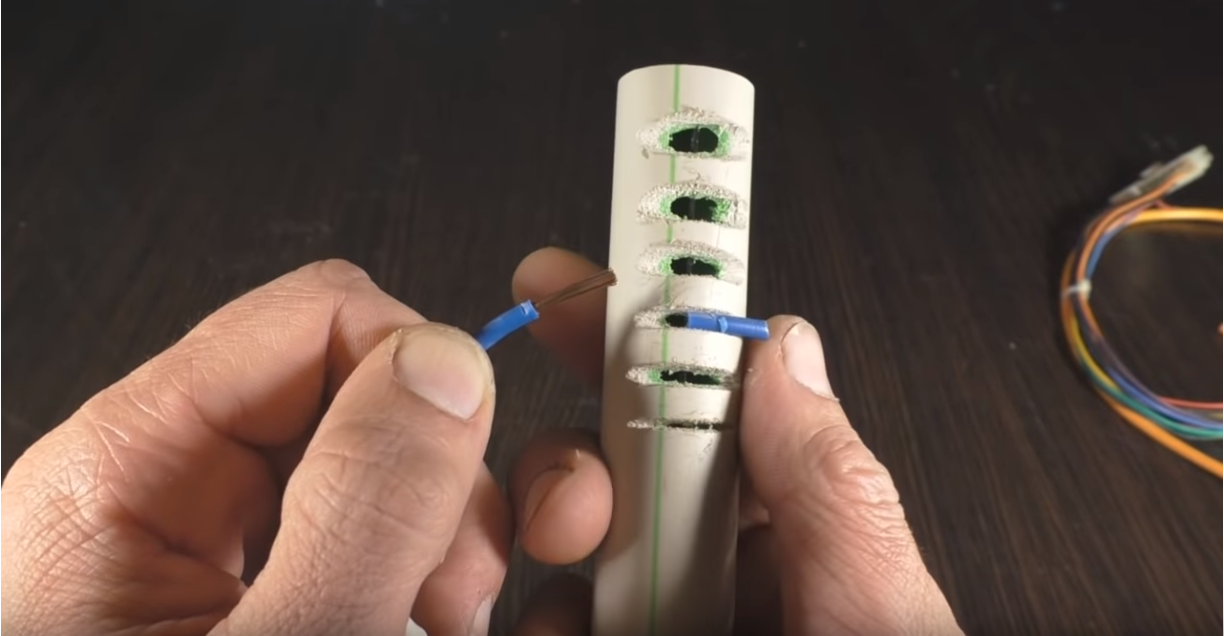

Выбираем нужное отверстие в самодельном стриппере, и вставляем провод в паз.

Зачистка изоляции самодельным съемников и з полипропиленовой трубы

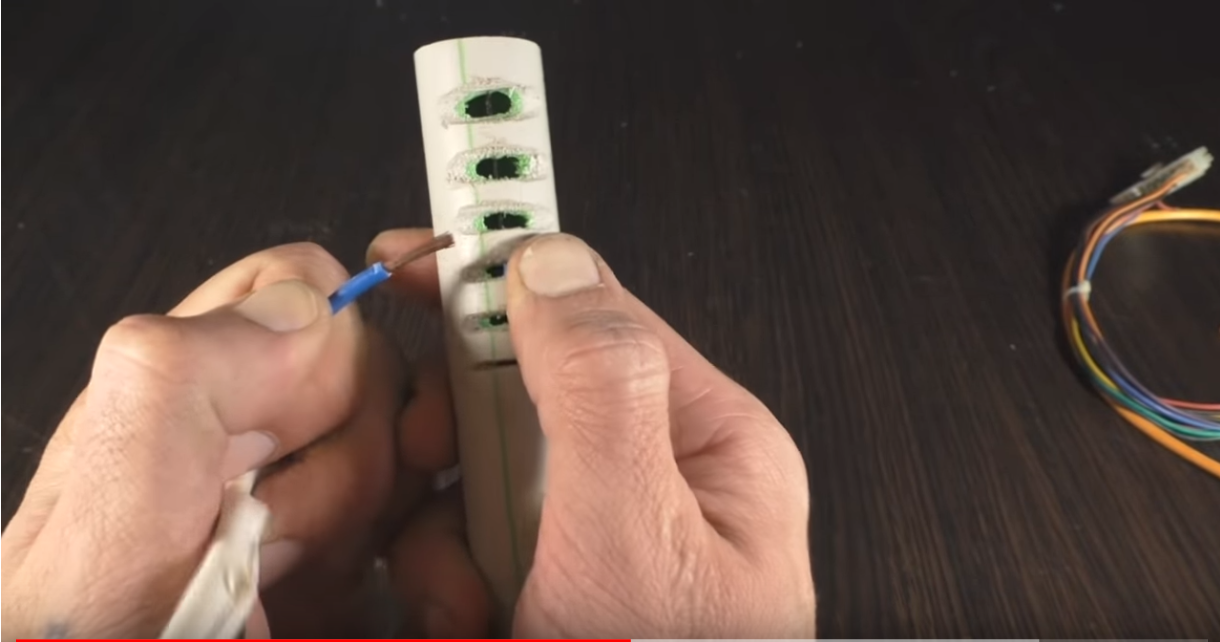

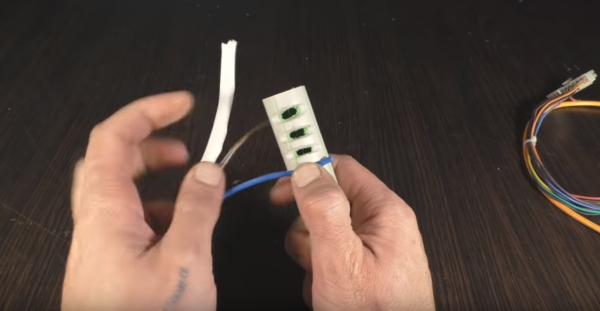

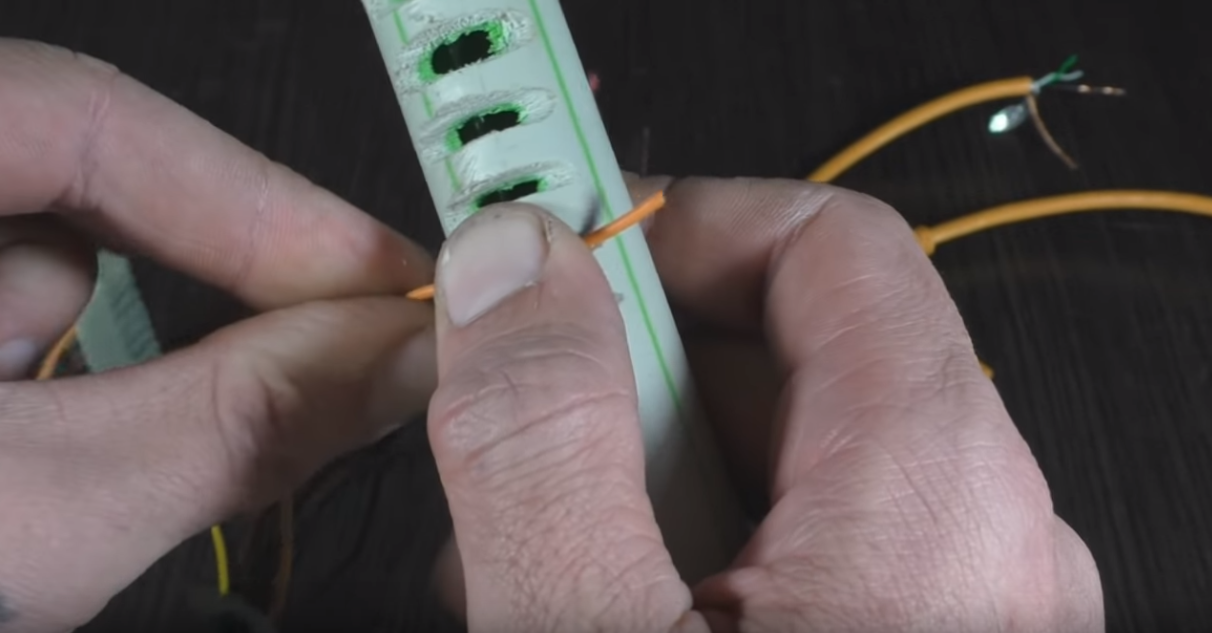

Плотно прижимаем пальцем провод и потихонечку проворачиваем провод. разрезая изоляцию.

Зачистка изоляции самодельным съемников и з полипропиленовой трубы
Не переборщите с силой прижатия. чтобы не срезать жилы провода.

Зачистка изоляции самодельным съемников и з полипропиленовой трубы
Затем вытаскиваем провод из изоляции, палец не отпускам.

Зачистка изоляции самодельным съемников и з полипропиленовой трубы

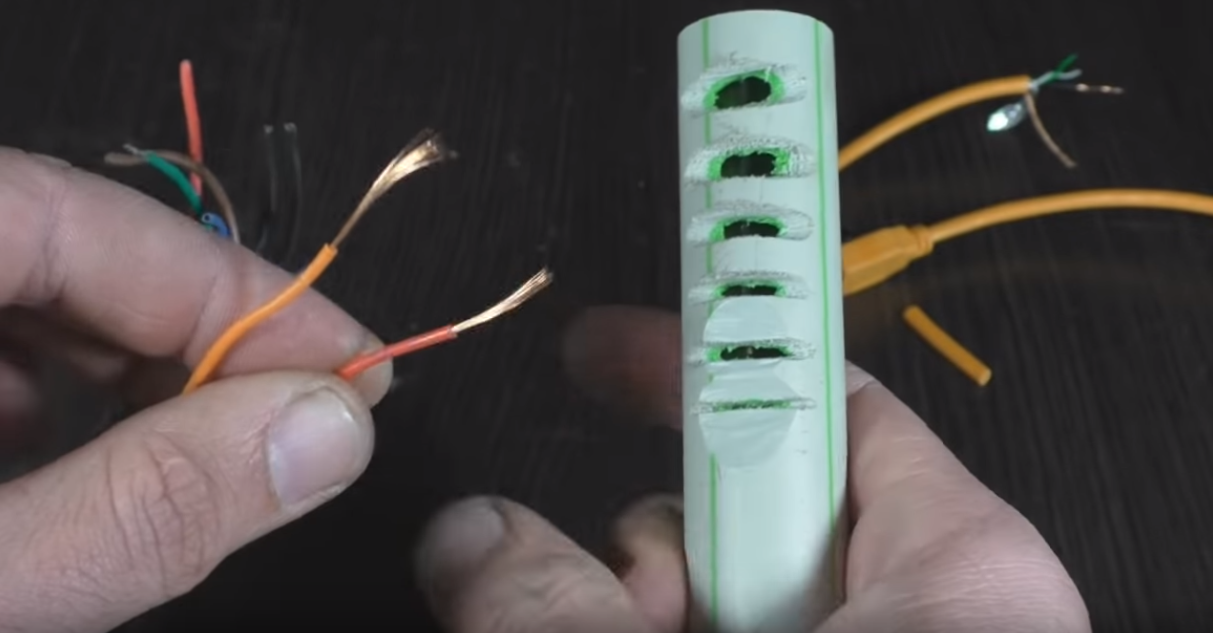

Зачистка жилы готова,

Зачистка изоляции самодельным съемников и з полипропиленовой трубы
Рассмотрим экранированный кабель.

Зачистка изоляции самодельным съемников и з полипропиленовой трубы

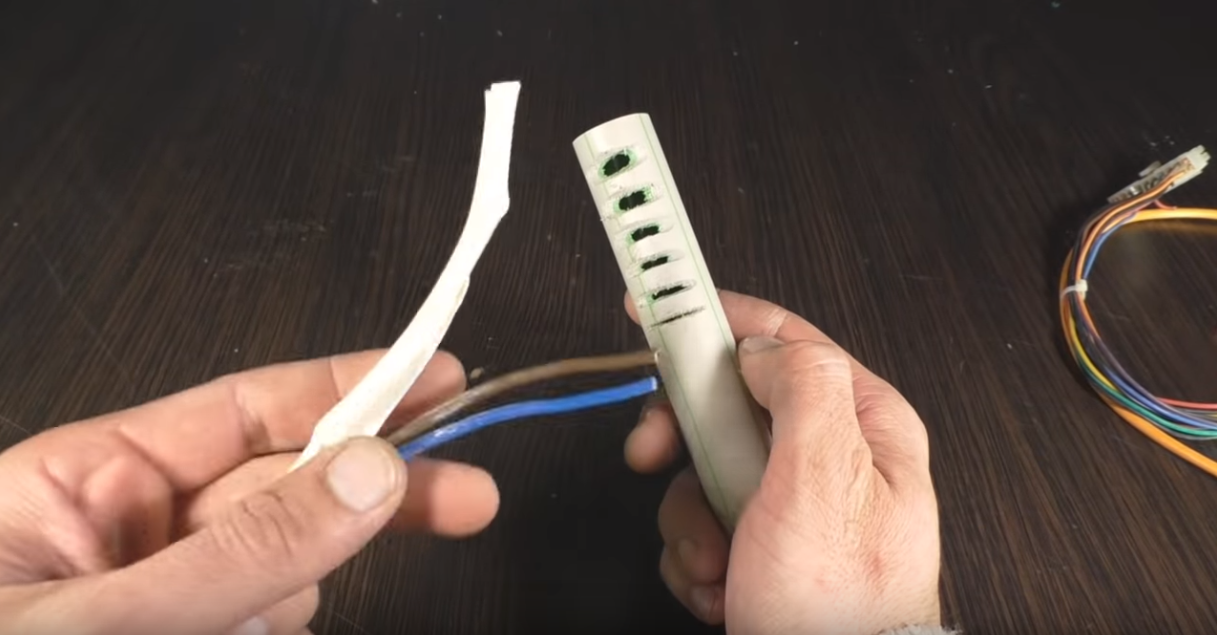

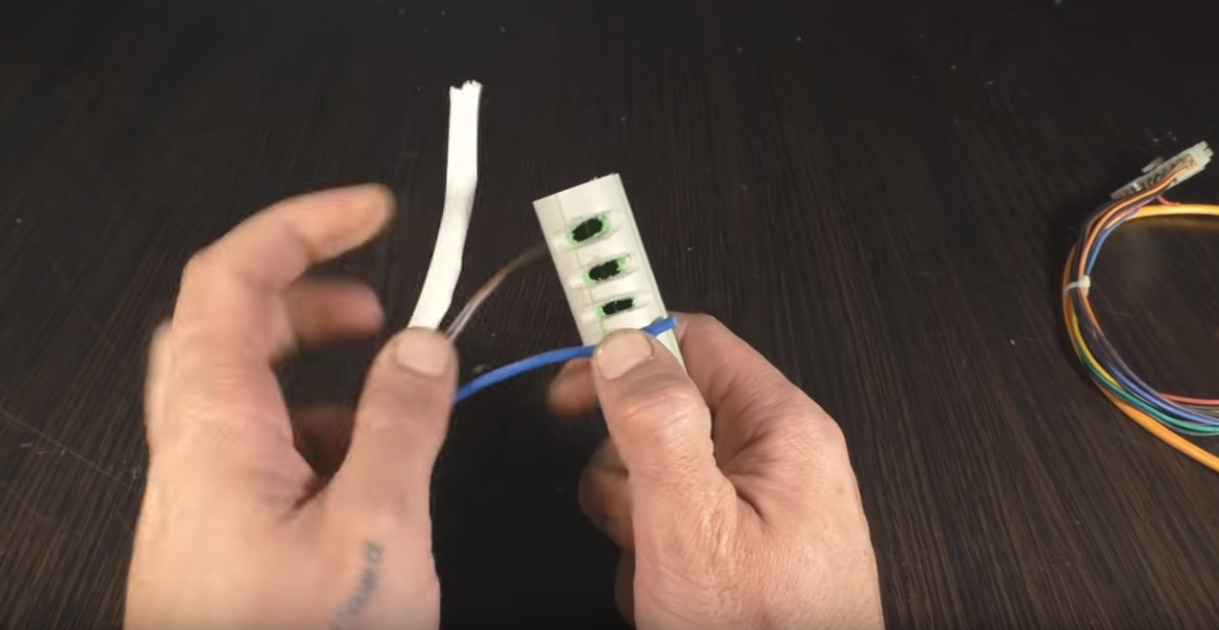

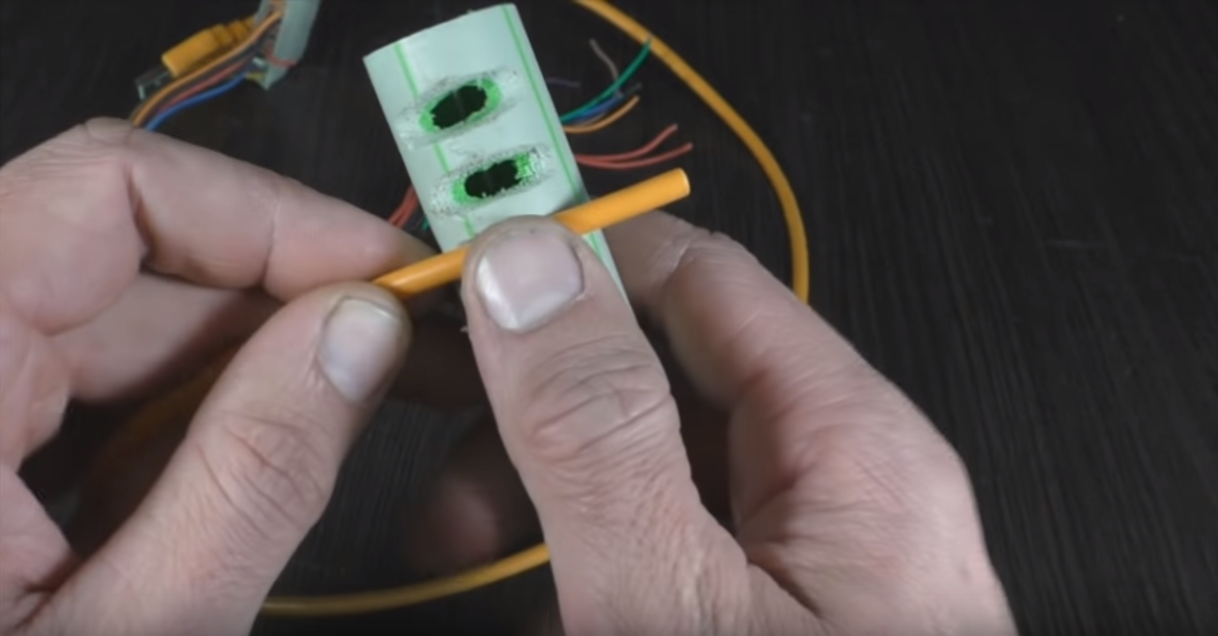

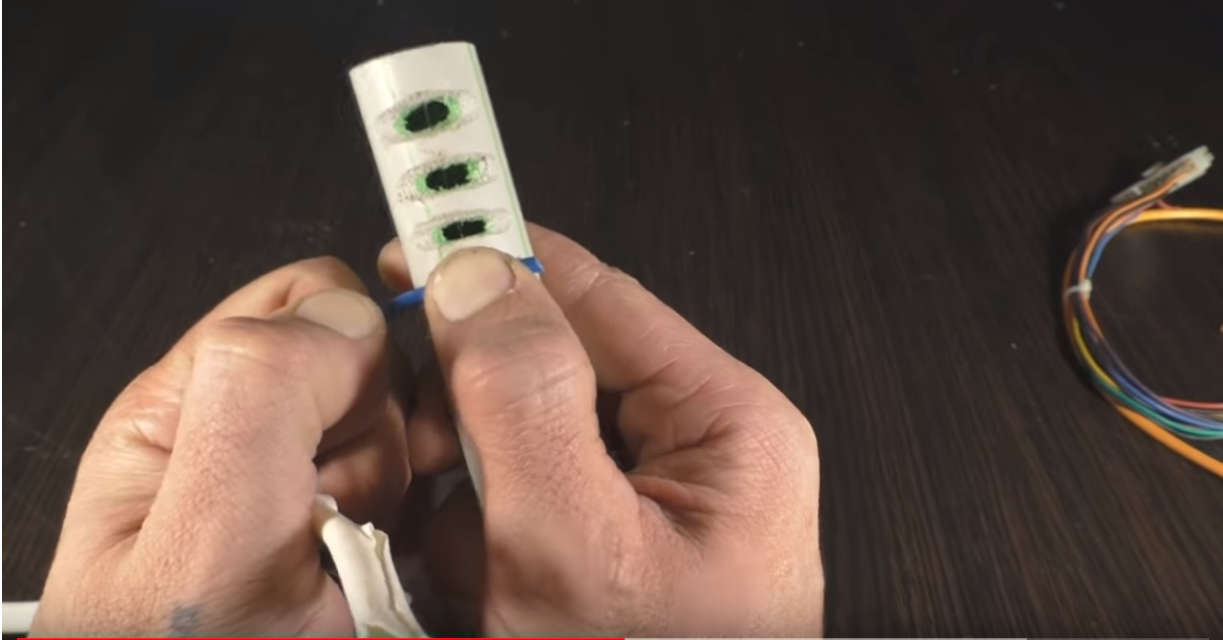

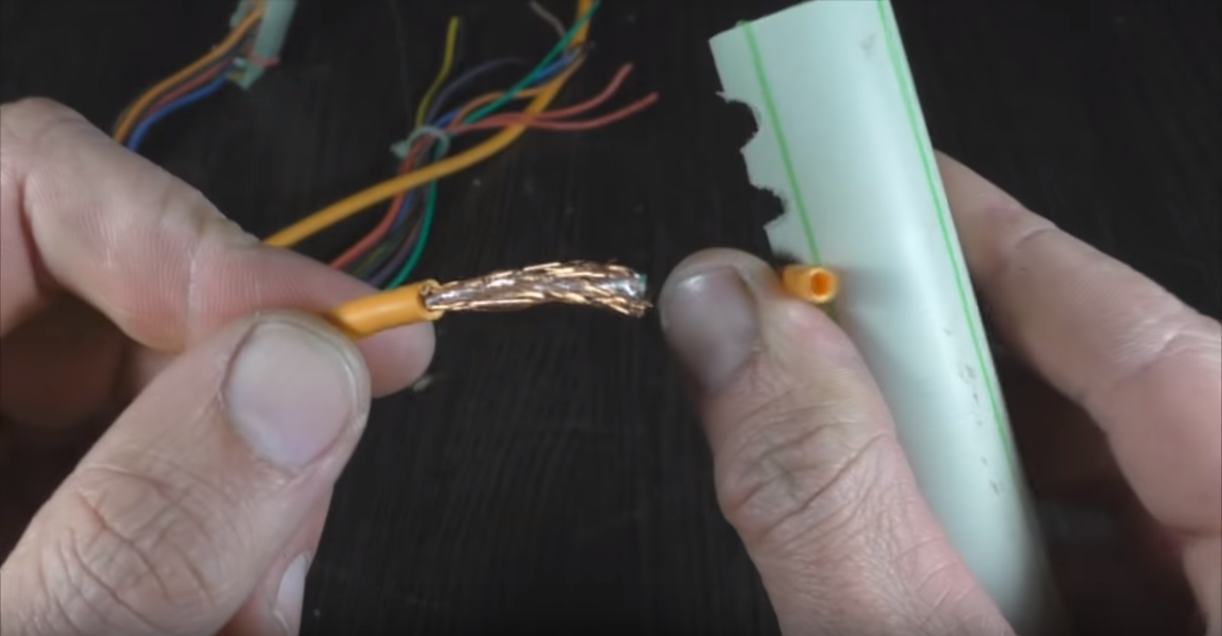

Съемником можно снять верхнюю защитную изоляция провода.

Зачистка изоляции самодельным съемников и з полипропиленовой трубы

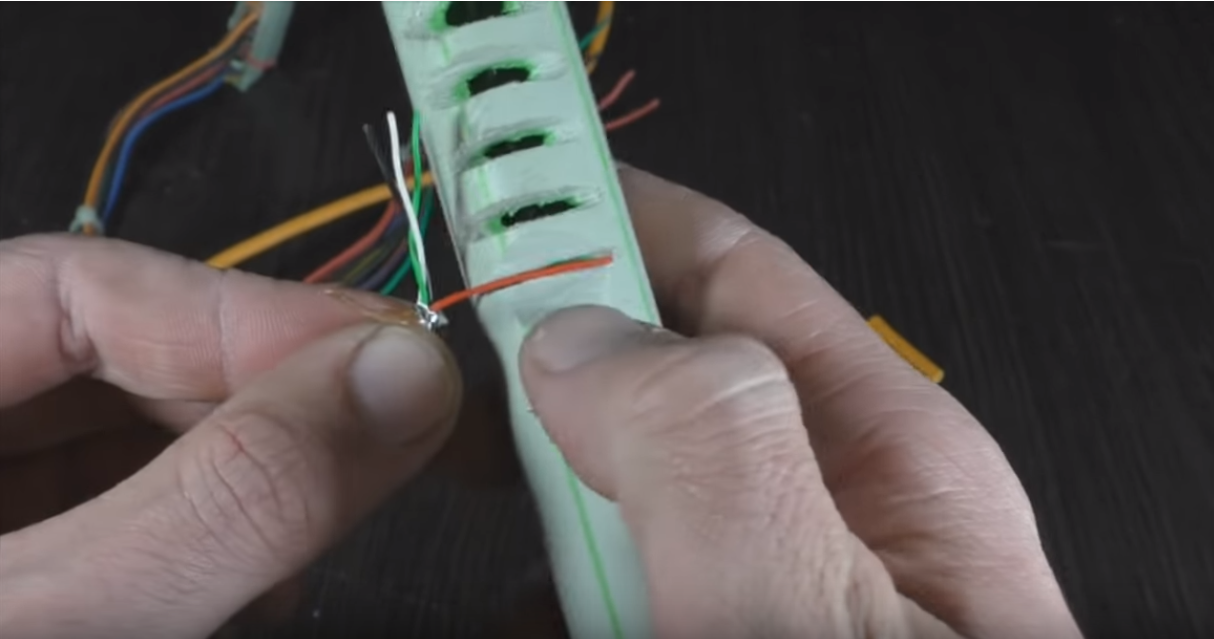

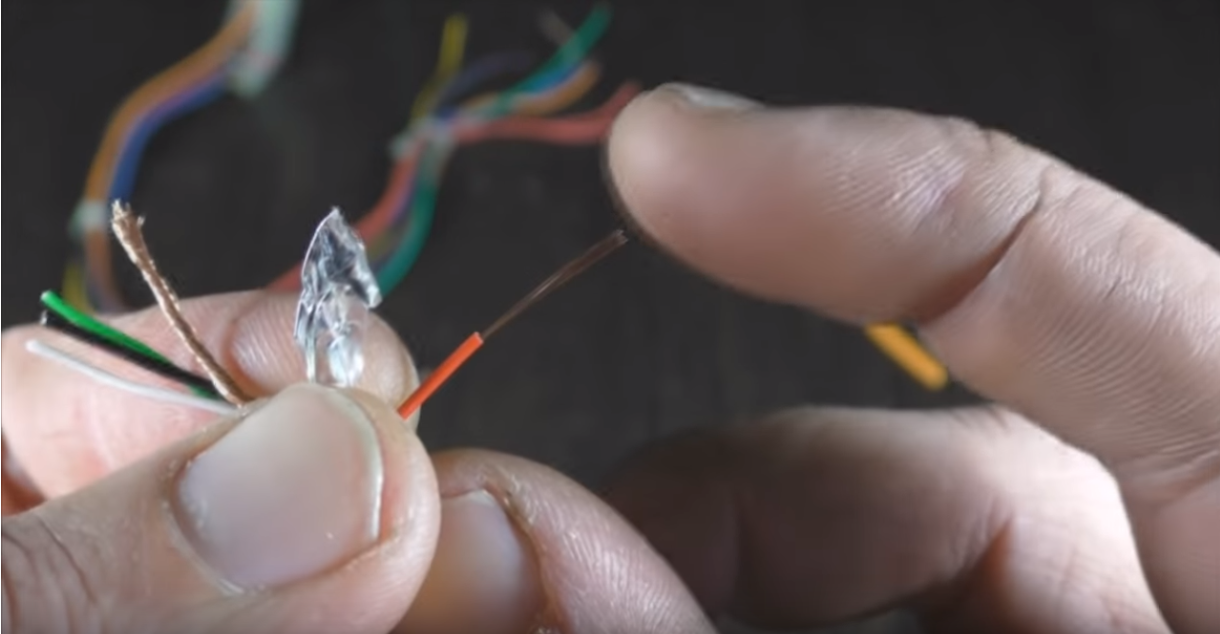

А также произвести зачистку жил:

Зачистка изоляции самодельным съемников и з полипропиленовой трубы одной, Зачистка изоляции самодельным съемников и з полипропиленовой трубывторой, Зачистка изоляции самодельным съемников и з полипропиленовой трубы
остальных.

Зачистка изоляции самодельным съемников и з полипропиленовой трубы
Вот такое вот нехитрое и полезное приспособление.

Видео по изготовлению


Также посмотрите интересный видеоролик от автора по изготовлению самоделки.
