У меня имеется энное количество паяльников на 42 вольта. Паяльники времени пост СССР. Покупать современные паяльники пока не вижу смысла. Современные хромают качеством. Так что, буду приспосабливать свои залежи. Обычно, низковольтные паяльники, подключают к понижающему трансформатору. У меня такого нет. Буду выходить из положения как есть.
Подключать буду через гасящий конденсатор.

Самоделки. Блок питания для советского самодельного паяльника.

Комплектующие

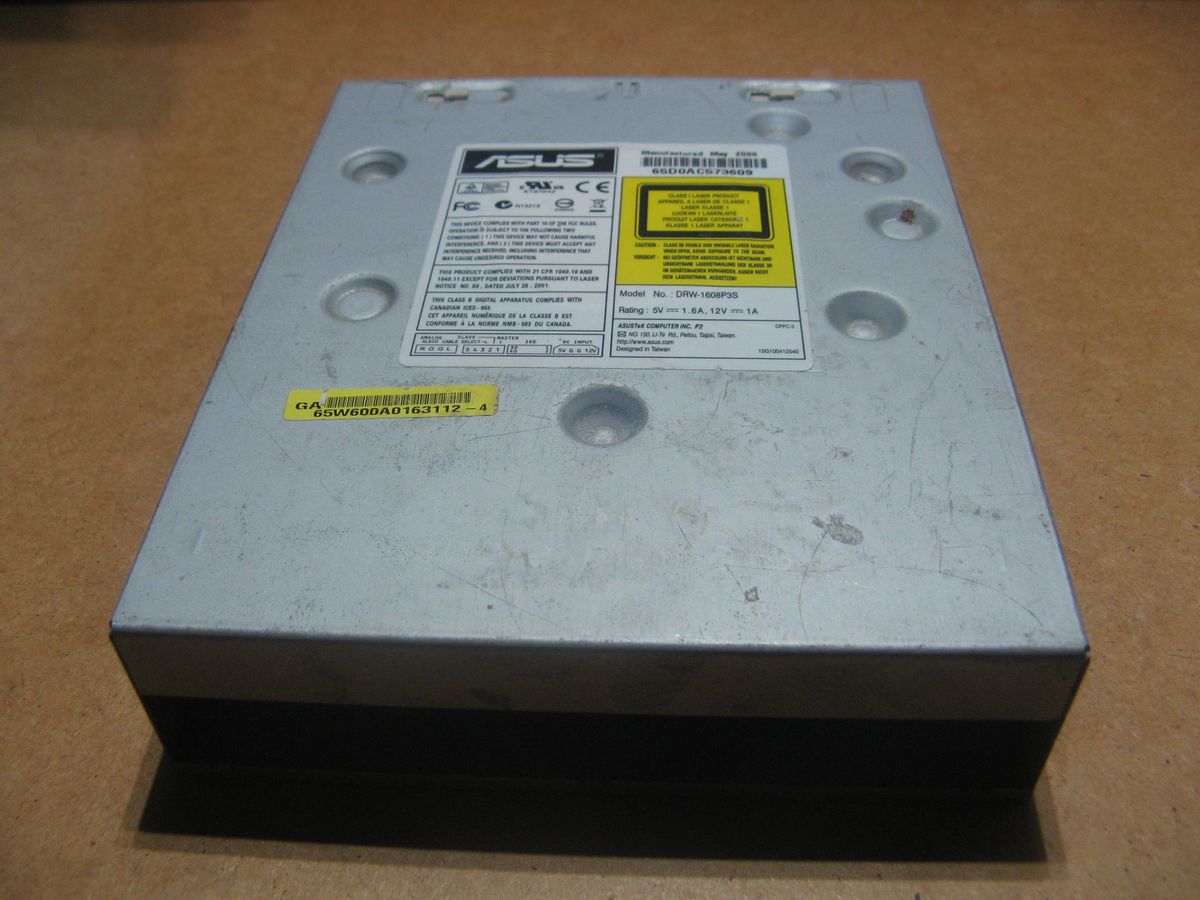

Корпусом для блока питания у меня будет корпус DVD привода. Предварительно извлеку все внутренности.

DVD привод - для изготовления корпуса паяльника

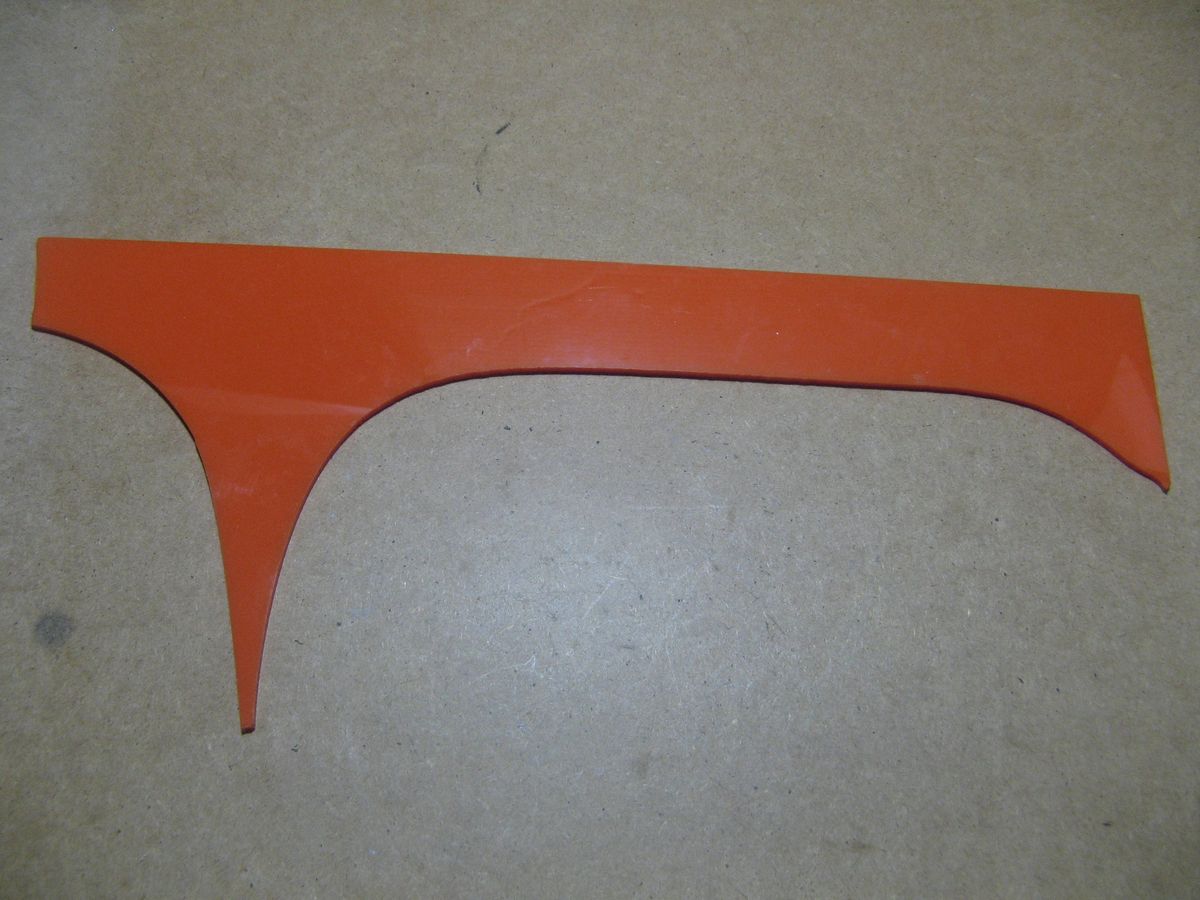

Для передней и задней панелей, я выбрал ПВХ и plexiglas.

Плексиглас

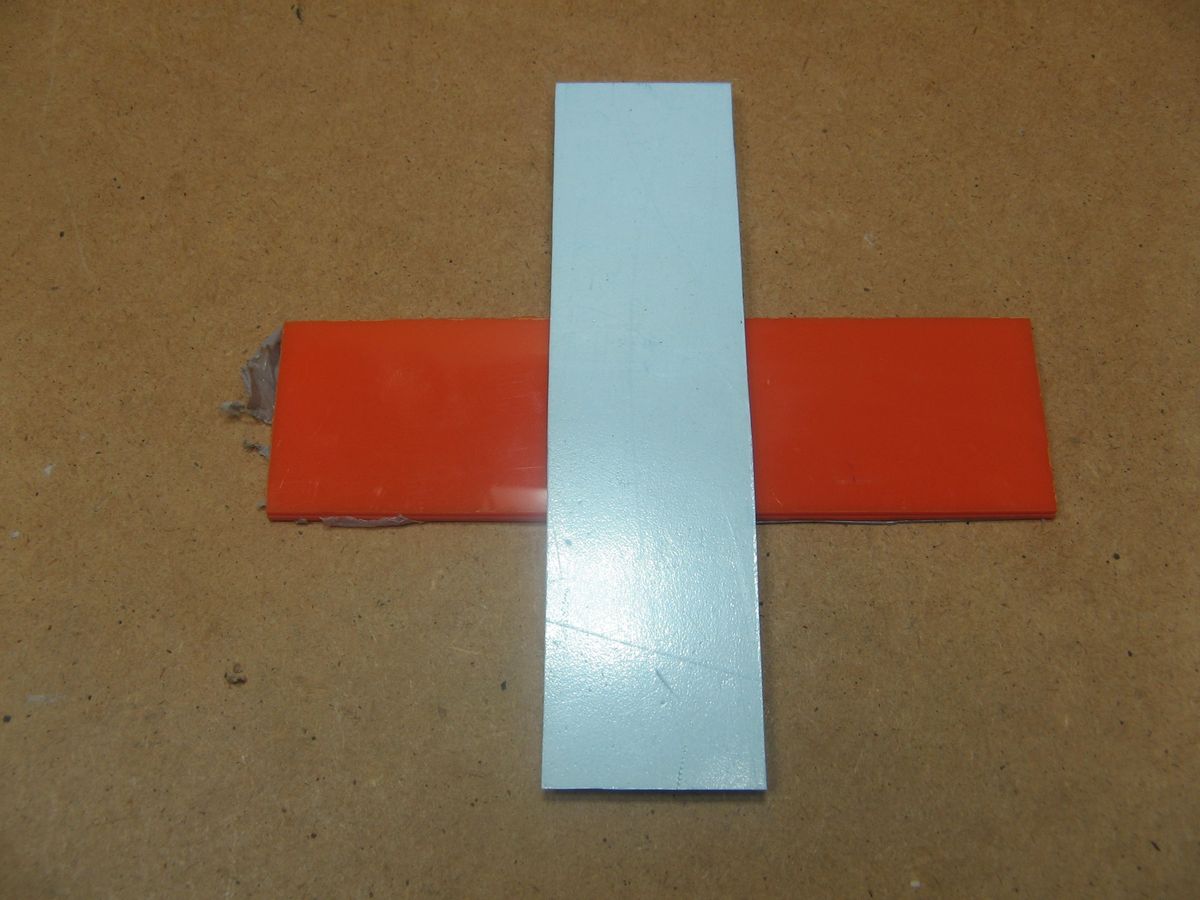

Сразу вырезал узкие полосочки. Оранжевая будет на переднюю панель. Белая на заднюю панель.

Вырезал полоски

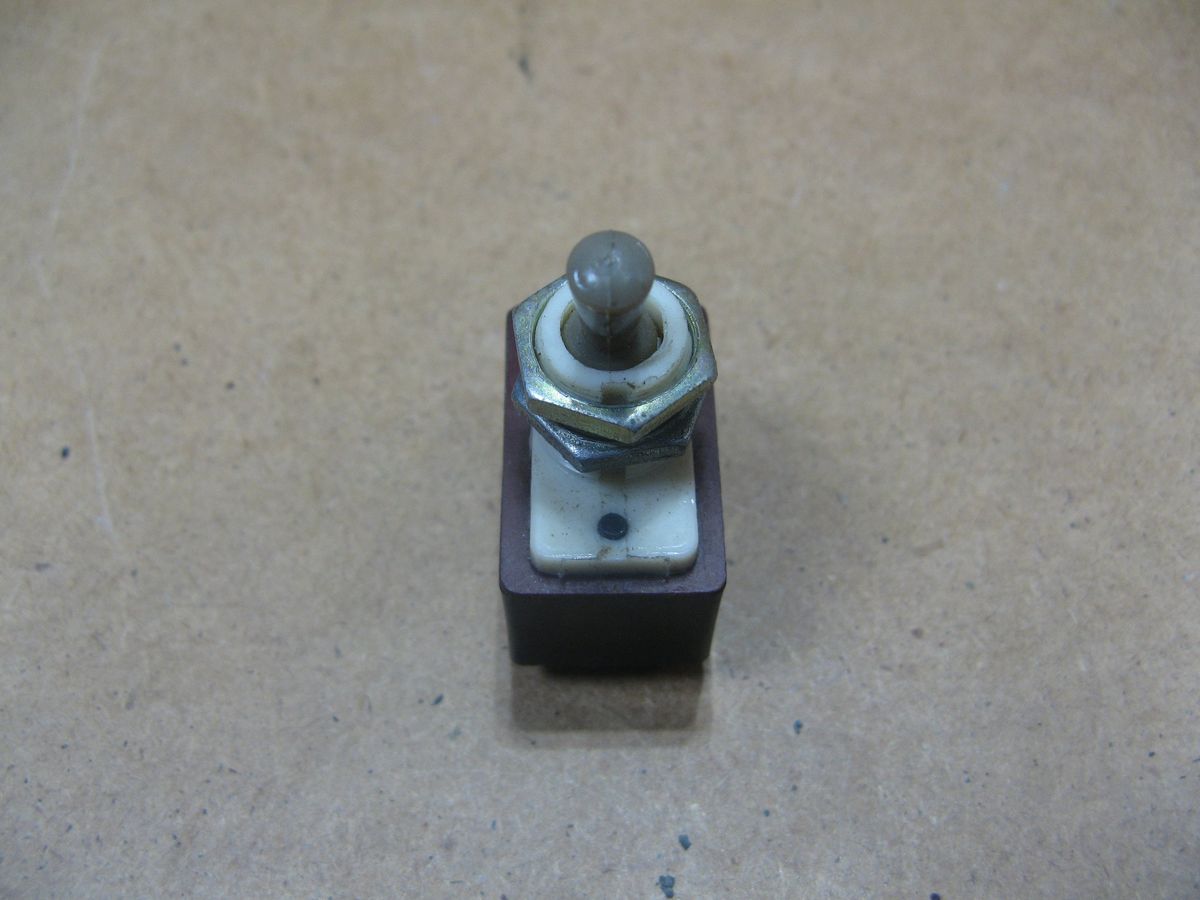

Сетевым выключателем у меня будет тумблер.

Тумблер советский

Сборка

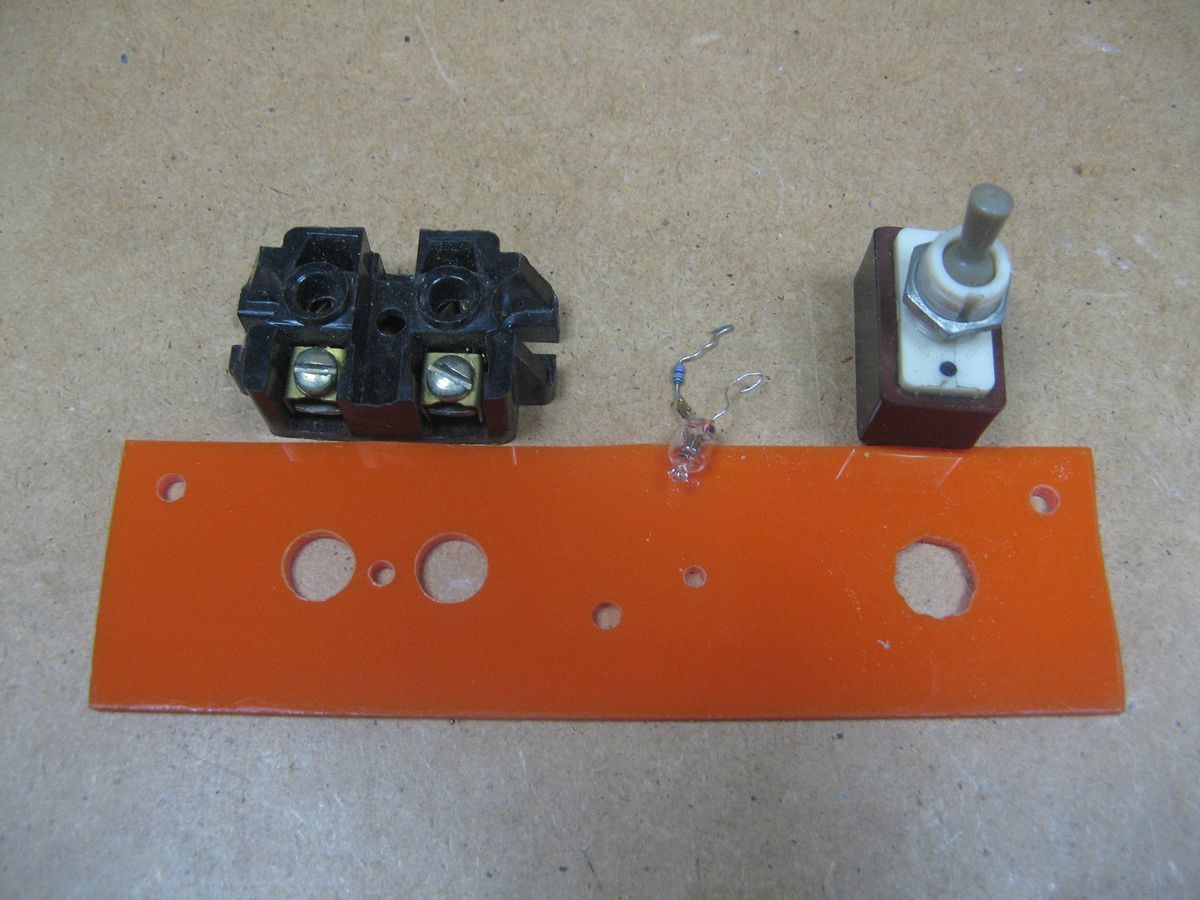

На передней панели делаю разметку под: розетку, выключатель и индикатор. Индикатором у меня служит маленькая неонка.

Сборка блока питания для низковольтного паяльника

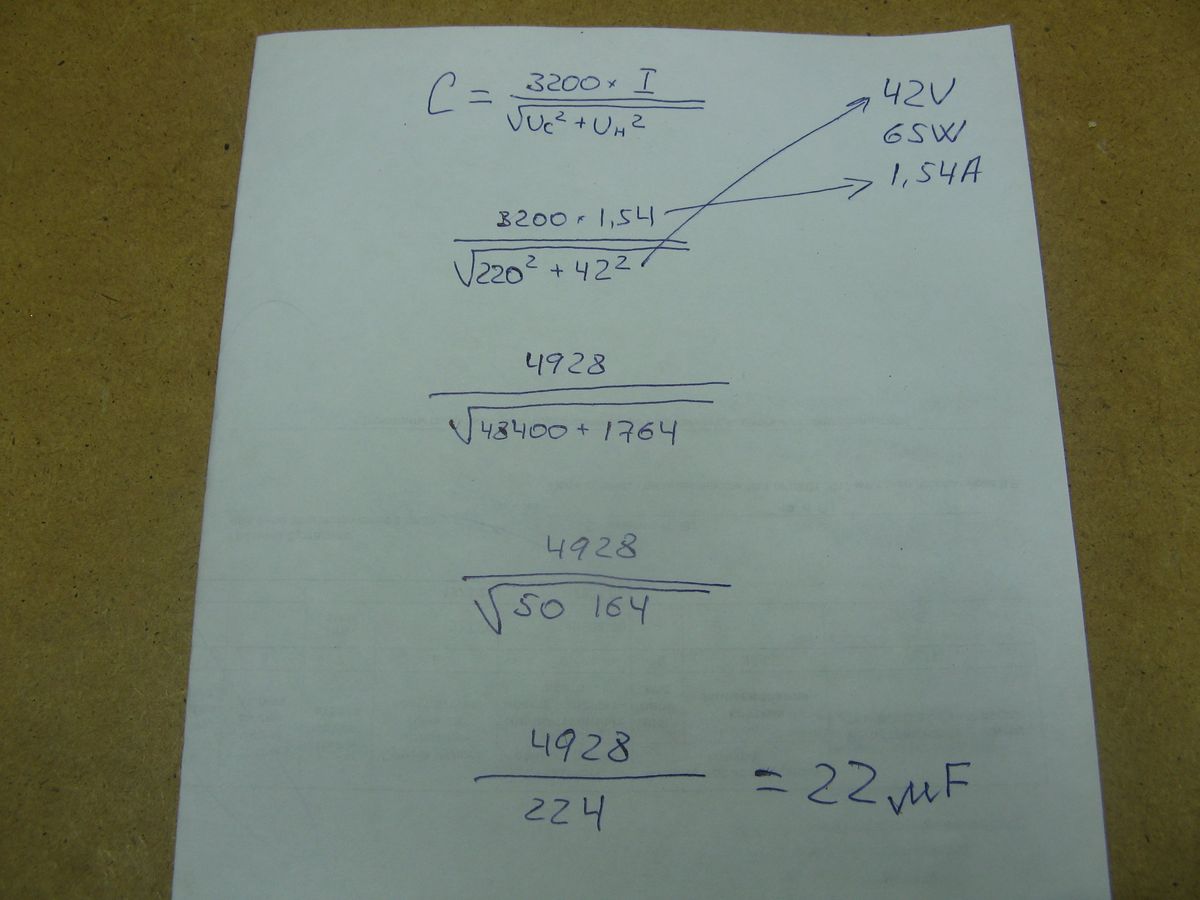

Расчет конденсатора прост. На фото все думаю понятно. При расчете у меня получилось 22 микрофарада.

Расчет конденсаторов для блока питания

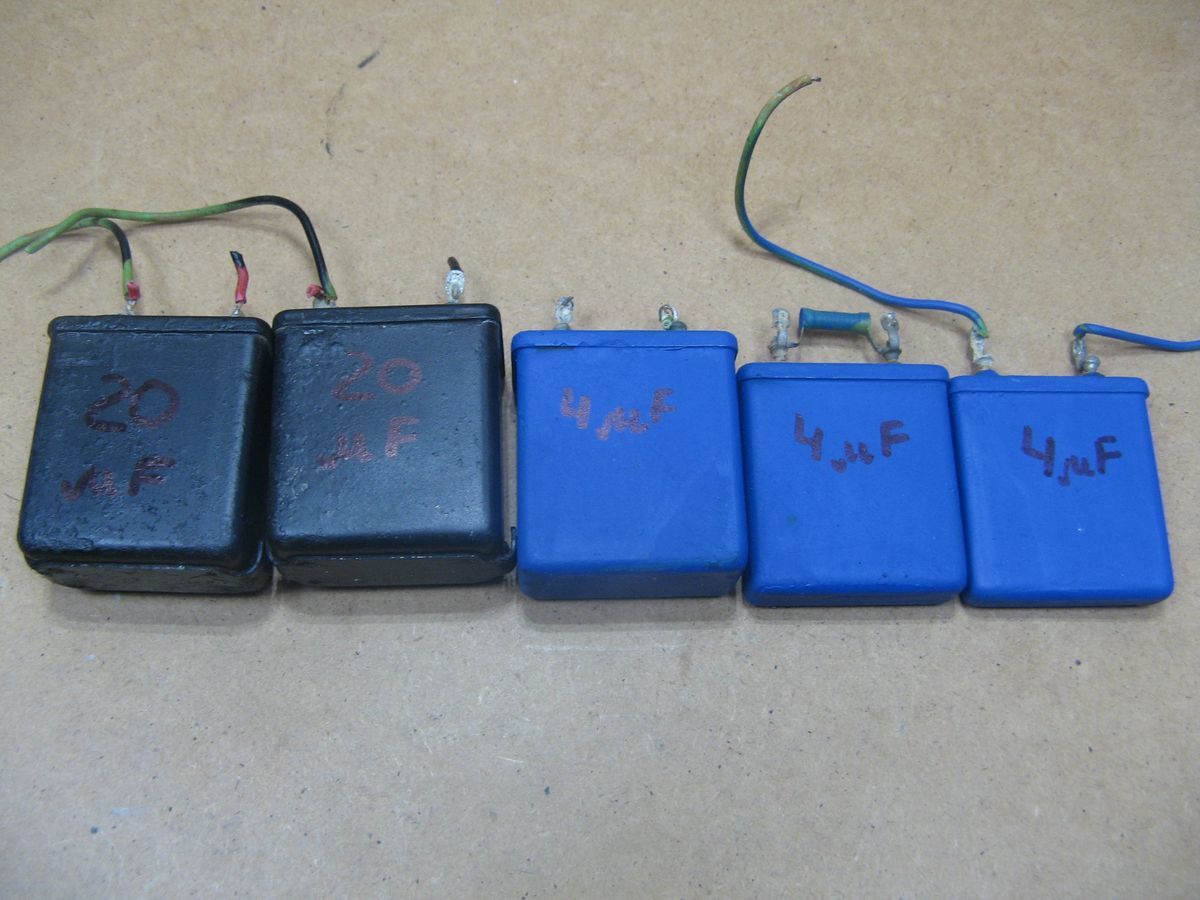

Конденсаторы я взял, какие нашел. Три на 4 мкФ. Два по 20 мкФ. Их соединяю последовательно, получится около 10 мкФ.

Конденсаторы советские  бумажно металлические

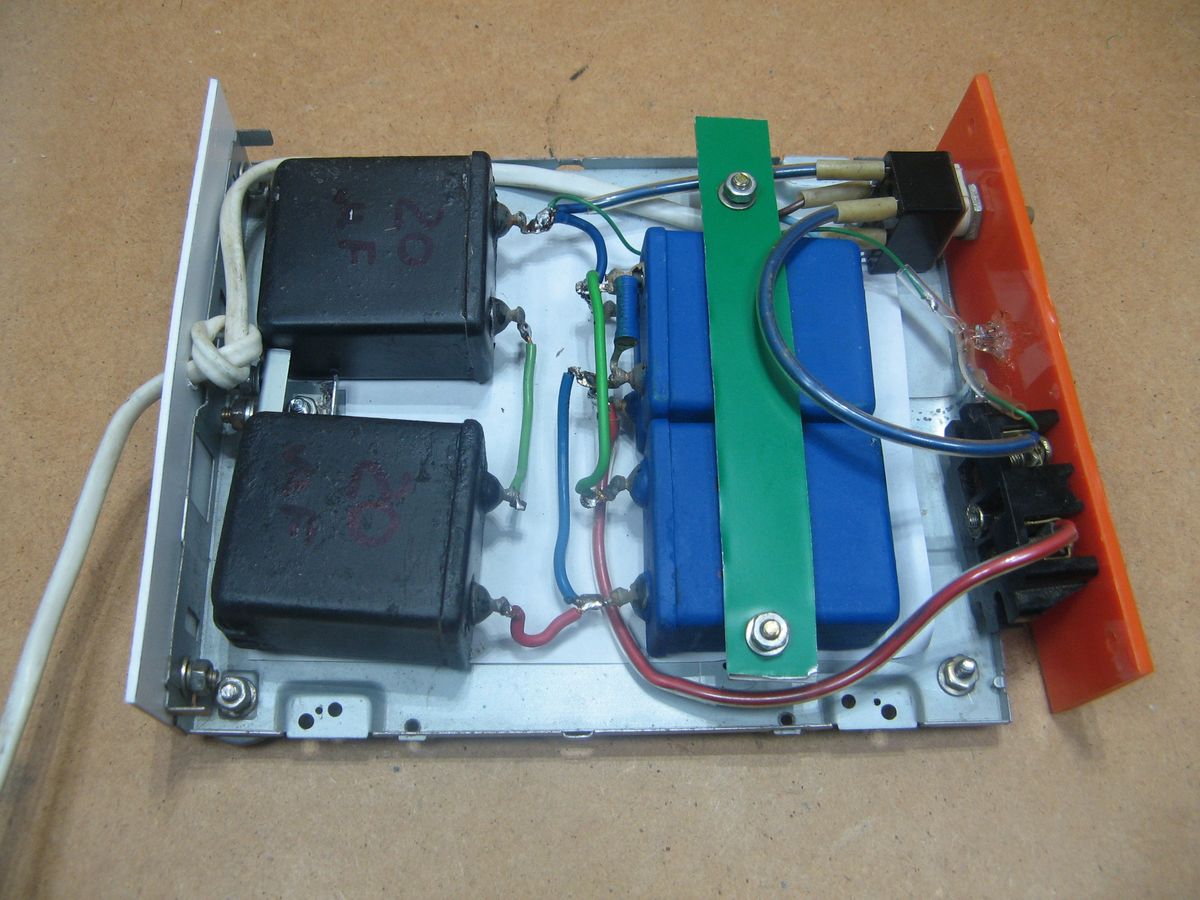

Размечаю места под конденсаторы. Прокладываю бумагу под конденсаторы, на всякий случай. Черные скрепил между собой и прикрутил к дну. Синие закрепил скобой. На одном конденсаторе уже был распаян разрядный резистор. Резистор 470 кОм.

Сборка блока питания для низковольтного паяльника

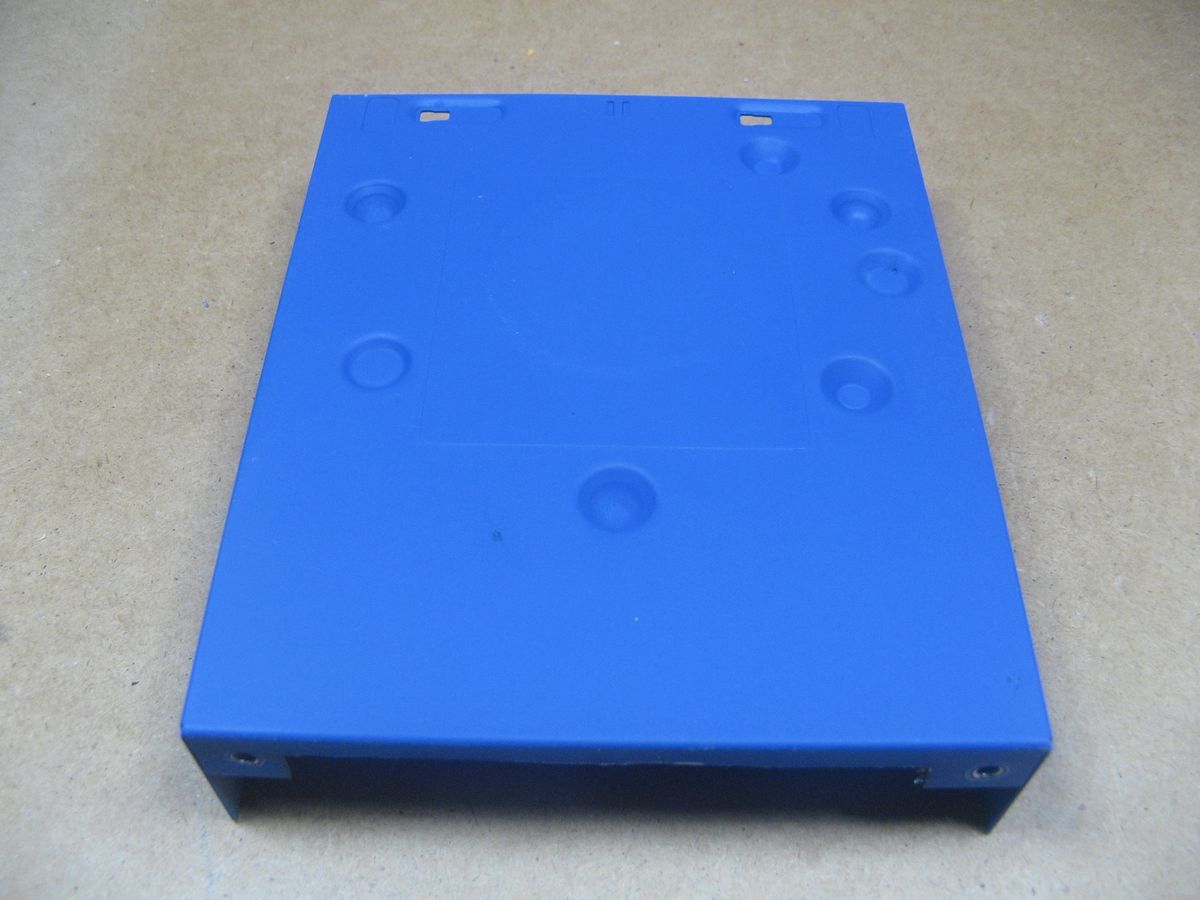

Крышку я решил покрасить. Предварительно сделал вырез под элементы передней панели.

Сборка блока питания для низковольтного паяльника
Все распаиваю. В отверстие на задней панели вывел сетевой провод.

Самоделки. Сборка блока питания для низковольтного паяльника

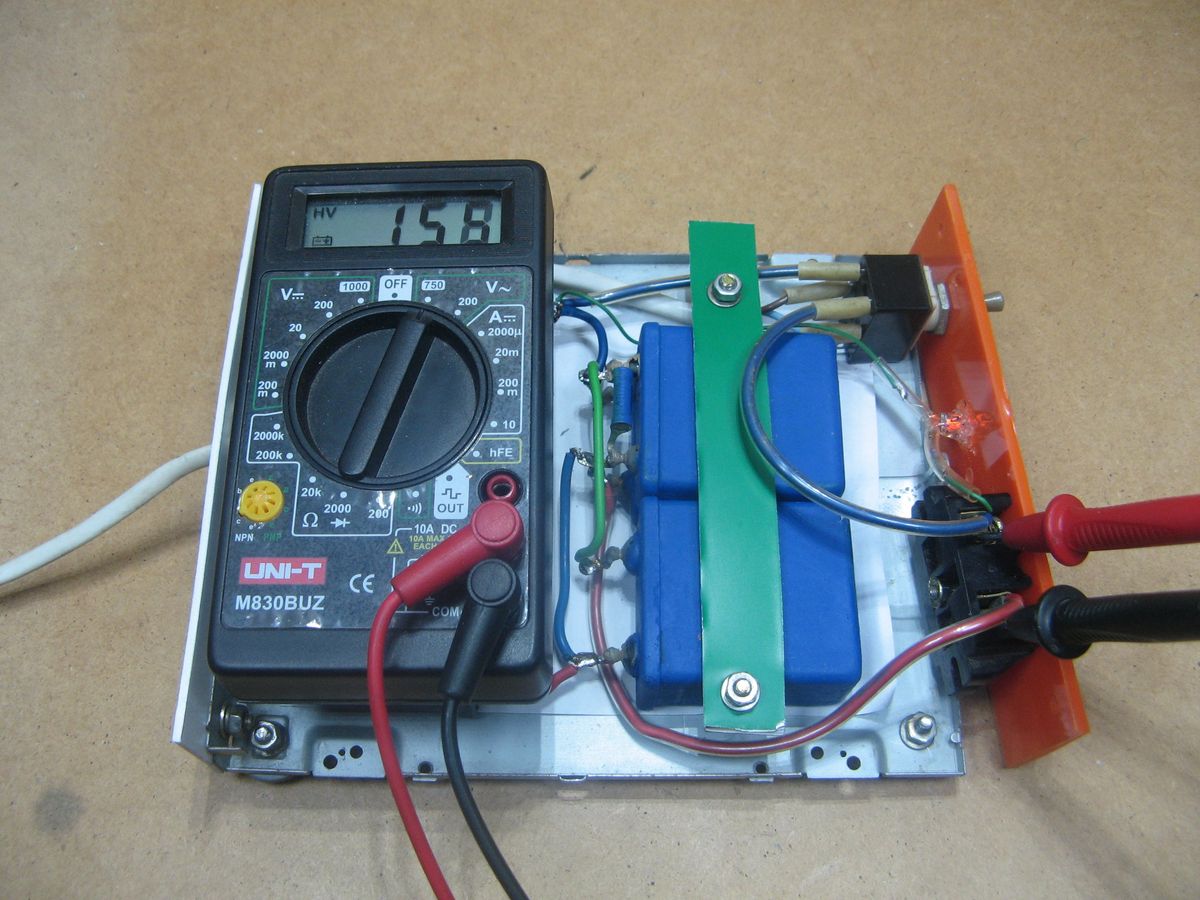

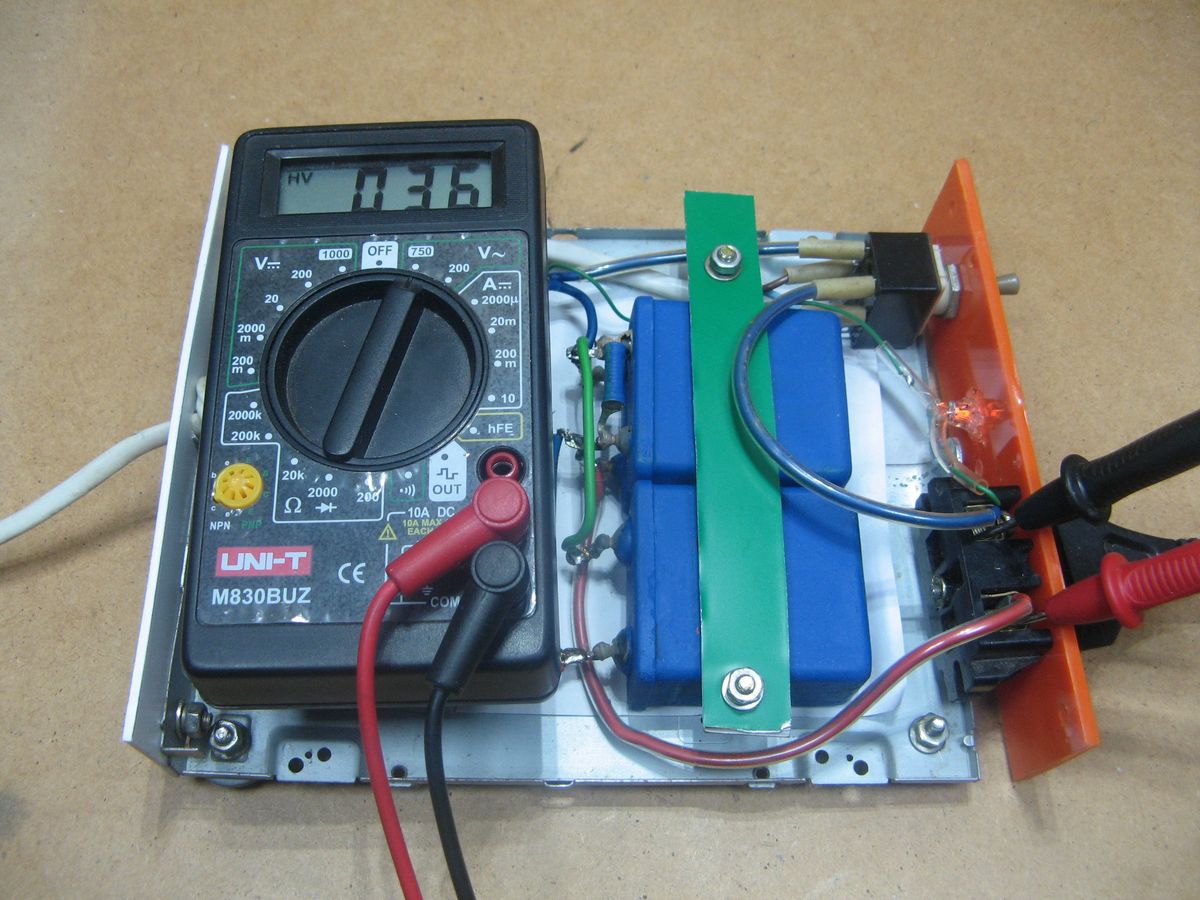

На холостом ходу на розетке напряжение в районе 150-160 вольт.

Самоделки. Сборка блока питания для низковольтного паяльника
При подключенном паяльнике 36 вольт. Напряжение подходящее. Паяльник греется отлично.Самоделки. Сборка блока питания для низковольтного паяльника

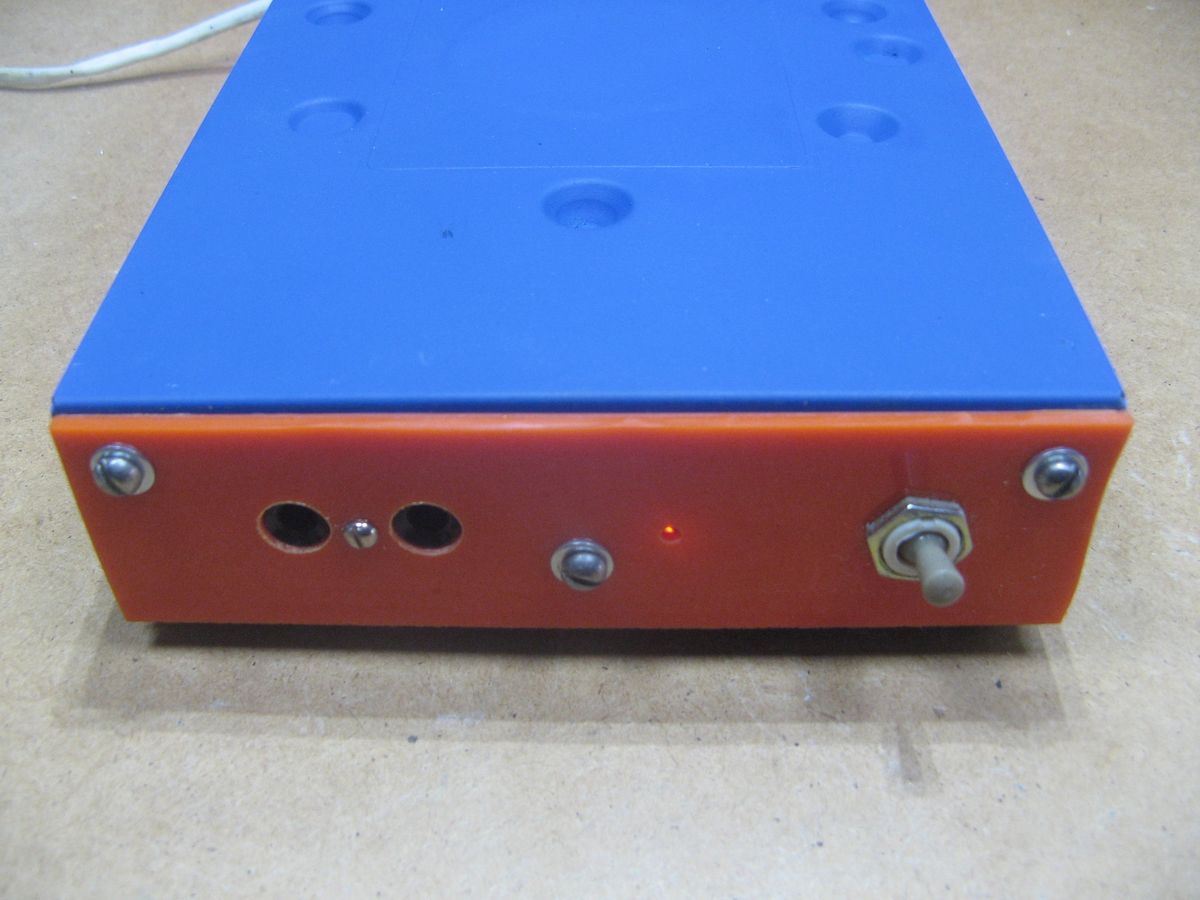

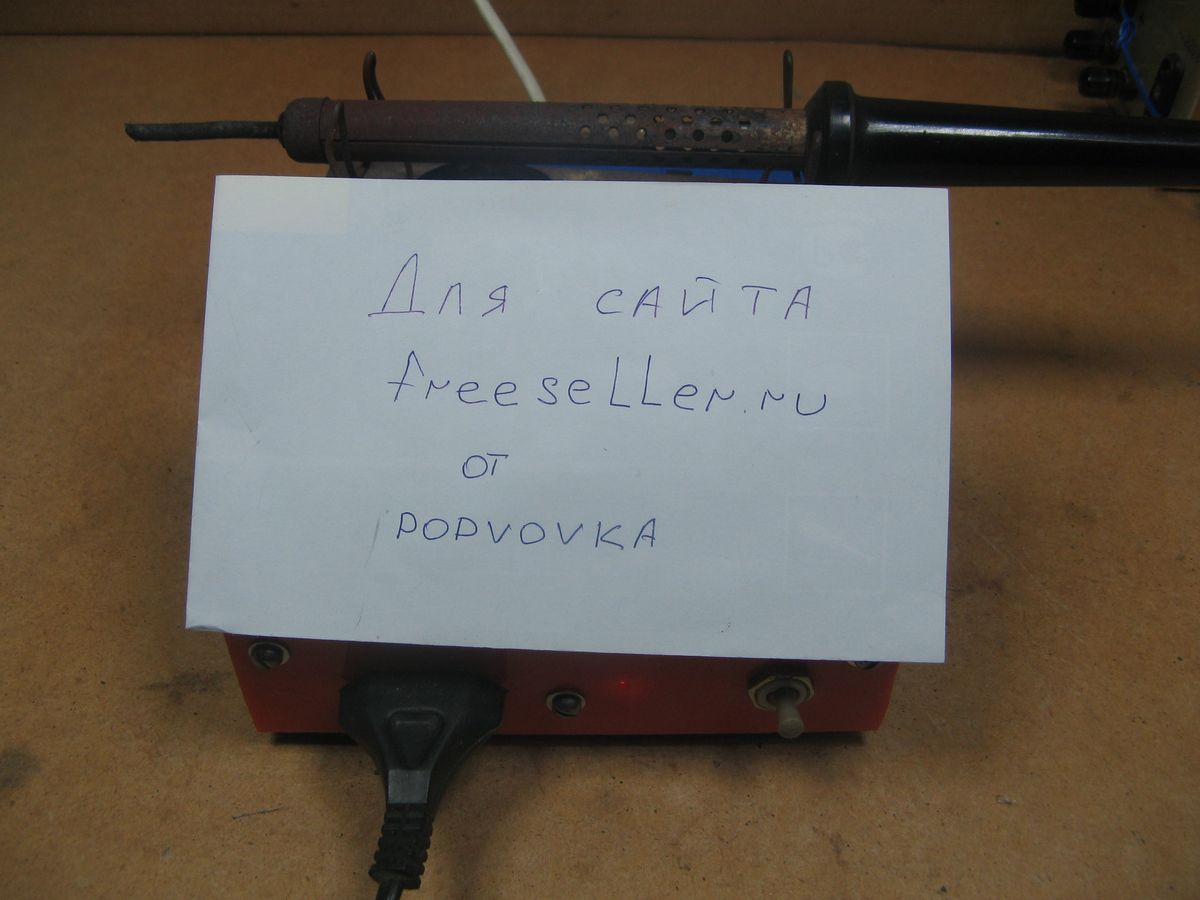

Такой вот блок питания получился.

Самоделки. Блок питания для низковольтного паяльника

freeseller.ru

Видео по сборке прилагается:
