Самодельный маленький настольный вентилятор, собранный в основном из деталей от сломанного струйного принтера.
Приветствую всех самодельщиков!

Недавно разбирая у себя дома старые вещи, наткнулся на свою самоделку, представляющую собой маленький настольный вентилятор. Надо сказать, что это уже довольно старая самоделка, поскольку сделал я ее еще лет 15-16 назад. И сделана она была, практически полностью (за исключением нескольких элементов) из деталей от сломанного струйного принтера.

Причем это был мой самый первый струйный принтер, купленный еще в 1997 году. Он проработал у меня лет пять, а затем сломался. И вот из его деталей я и сделал маленький вентилятор для компьютерного столика, который очень пригодился мне в летнюю жару. Правда пользовался я им только года два или три, а потом он куда-то затерялся и нашелся только сейчас.

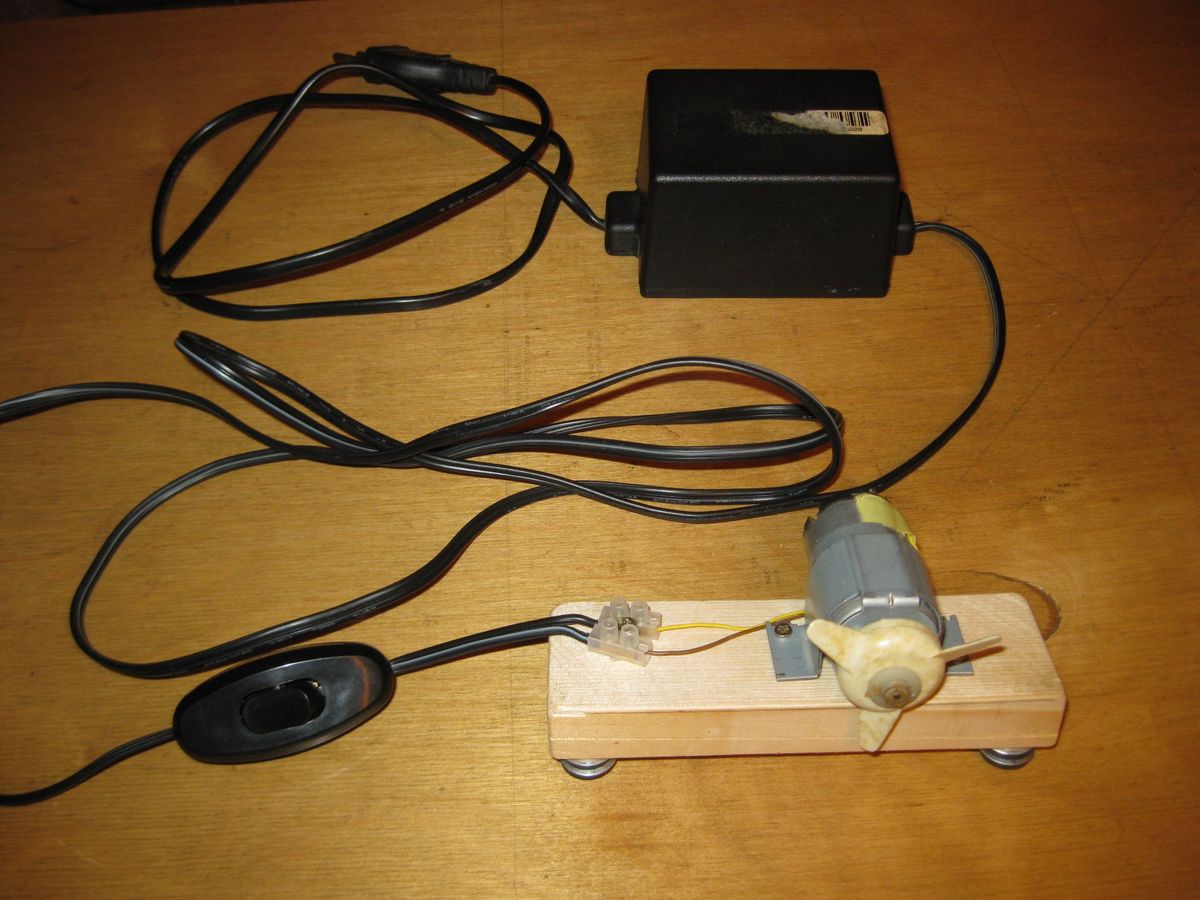

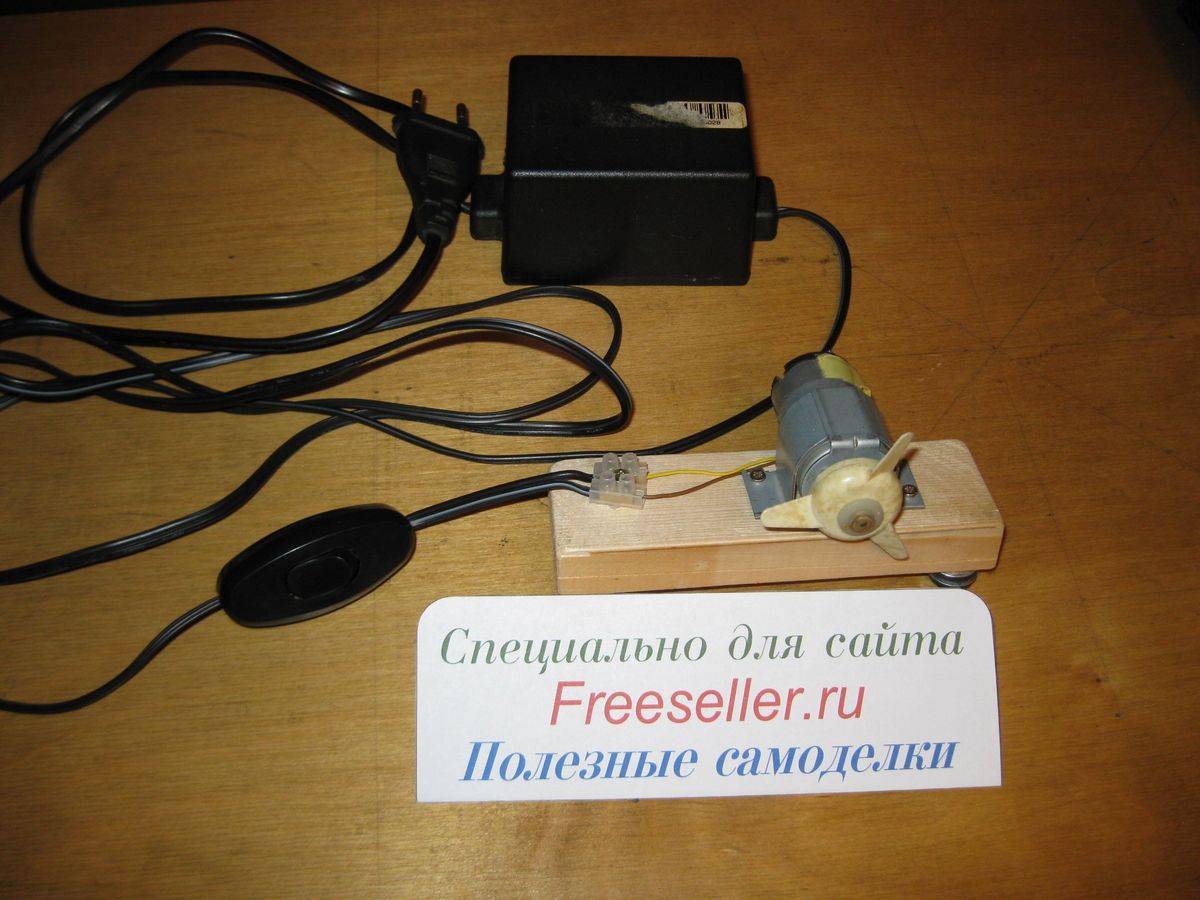

Вот так выглядит этот вентилятор.

Самоделки.  Вентилятор из старого принтера.
Вид у него конечно неказистый, однако насколько помню, делал я его на скорую руку, и мне была важна в первую очередь функциональность, а не красота. Кстати, надо сказать, что в те времена еще не было в широкой продаже различных китайских вентиляторов, моторчиков и разных кулеров, так, что приходилось использовать то, что есть под руками.


Устройство вентилятора



Рассмотрим подробнее устройство этого вентилятора.


Материалы и инструменты



Для его изготовления, мне понадобились следующие принадлежности:


Материалы и крепежные элементы:

  • Адаптер питания от сломанного струйного принтера, с выходным напряжением 30 вольт.
  • Электродвигатель от сломанного струйного принтера, предназначенный для перемещения каретки с картриджами.
  • Крыльчатка вентилятора от какого-то старого прибора.
  • Клеммная колодка.
  • Кнопочный выключатель.
  • Деревянная планка толщиной 2 см, шириной 4 см, и длиной 12 см.
  • Четыре шайбы от саморезов для листового металла.
  • Маленькие шурупы 2,5х15 мм.
  • Универсальный клей.

Инструменты

  • Шило.
  • Канцелярский нож.
  • Сверло по металлу диаметром 10 мм.
  • Отвертка для заворачивания мелких винтов и шурупов с битами для прямого шлица номер 3 и PZ1.


Порядок изготовления вентилятора

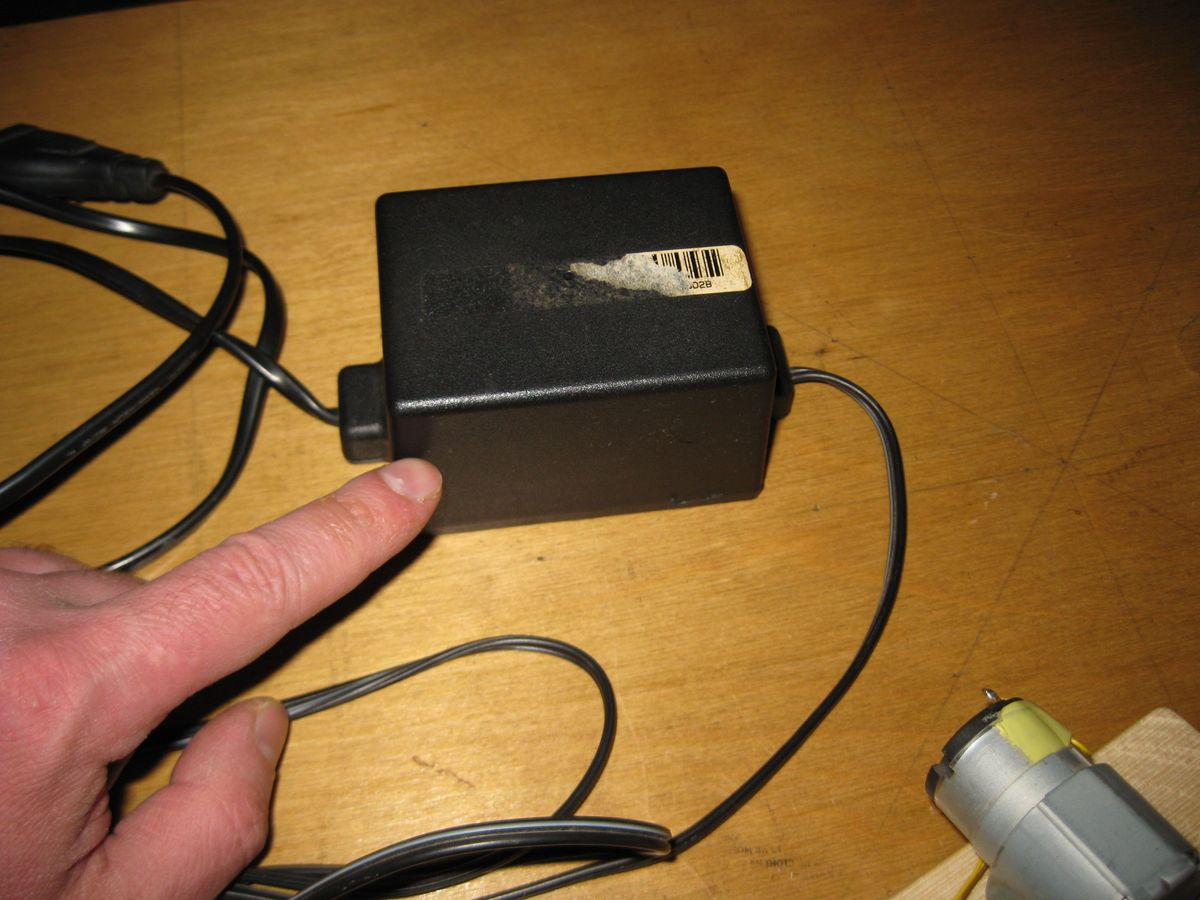

Основными компонентами вентилятора являются адаптер питания от струйного принтера, кстати, достаточно большой и тяжелый (сейчас, такие уже не делают).

Самоделки.  Вентилятор из старого принтера.

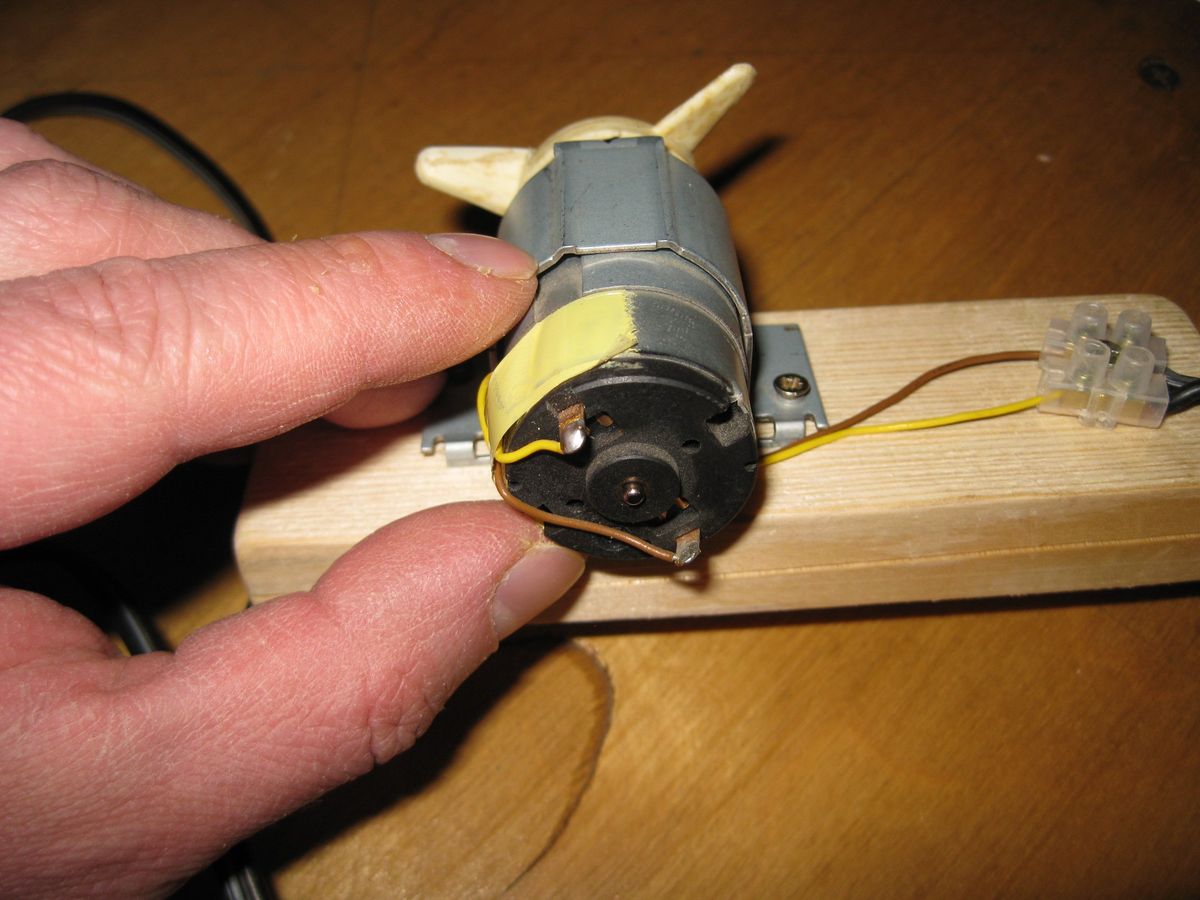

И электродвигатель, который приводил в движение каретку с картриджами.

Самоделки.  Вентилятор из старого принтера.

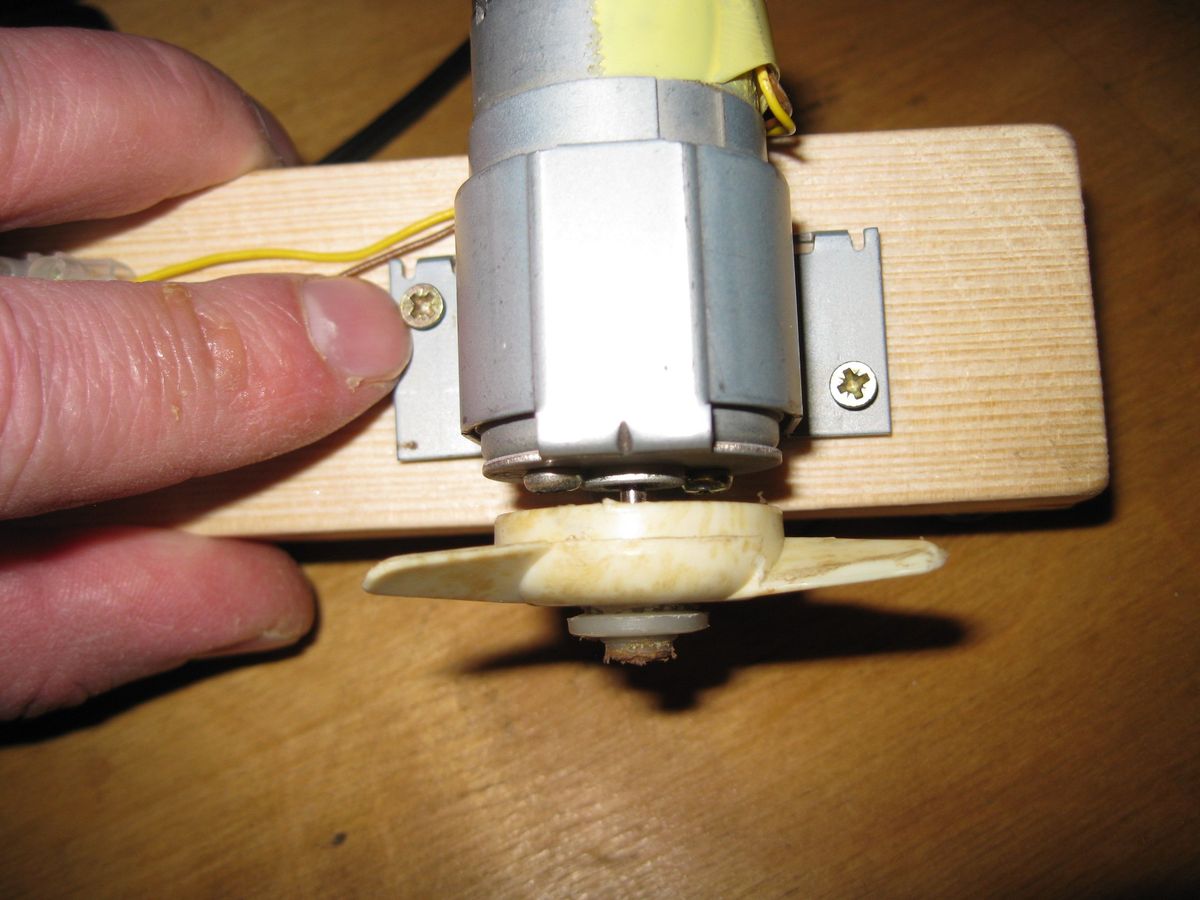

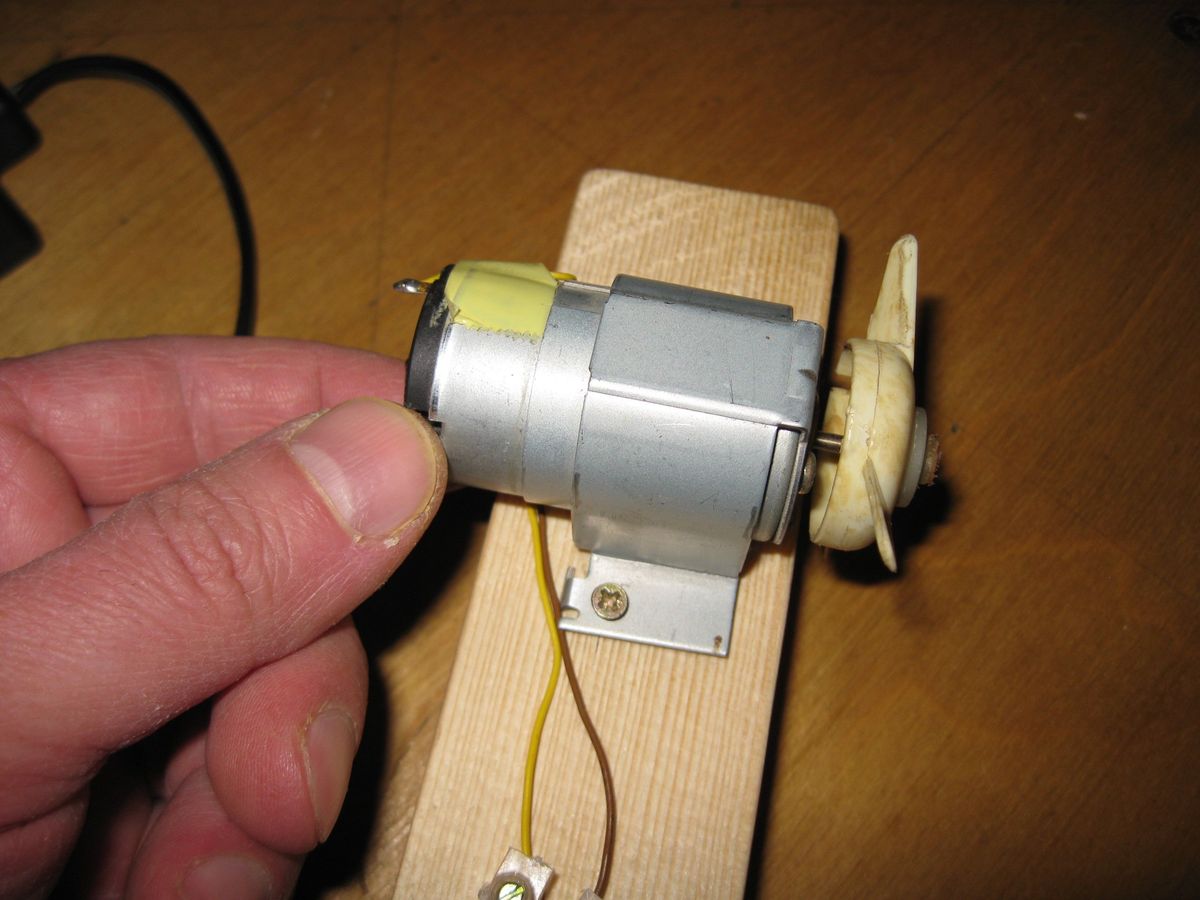

На электродвигателе закреплена специальная скоба, для его удобной установки и крепления на горизонтальной поверхности.

Самоделки.  Вентилятор из старого принтера.

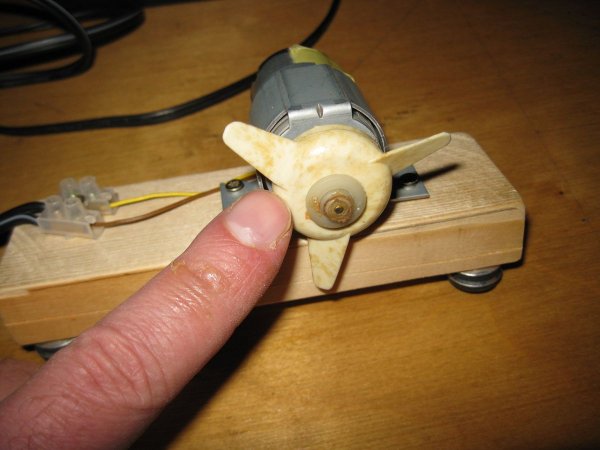

Мне, по сути, осталось лишь установить на вал двигателя подходящий пропеллер, в качестве которого я использовал крыльчатку от какого-то старого устройства (по-видимому, еще советского производства).

Самоделки.  Вентилятор из старого принтера.

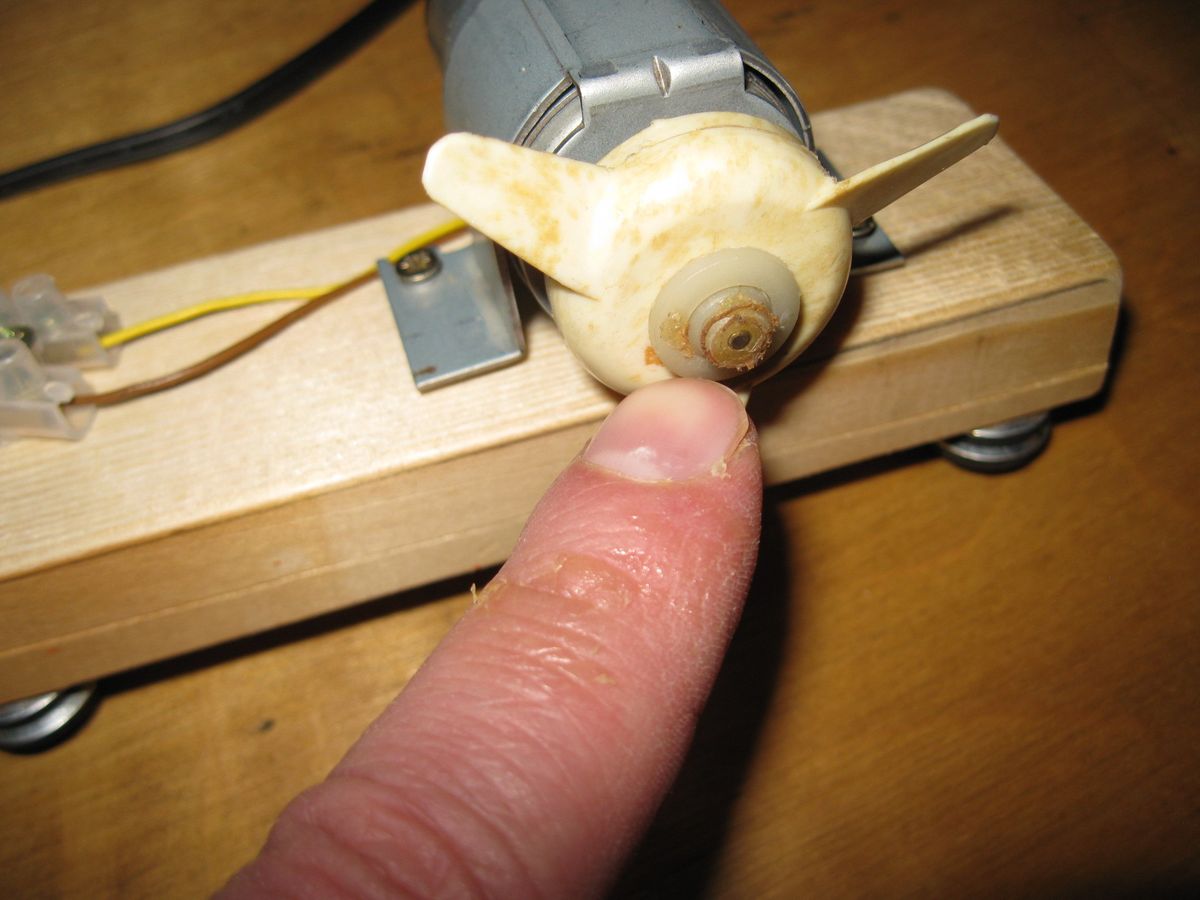

Я рассверлил центральное отверстие крыльчатки до диаметра примерно в 10 мм, и, срезав бортик у пластиковой шестерни, закрепленной на валу двигателя, насадил на нее крыльчатку с некоторым натягом.

Самоделки.  Вентилятор из старого принтера.
После этого, просто приклеил бортик шестерни на место при помощи универсального клея.
Затем, подобрав небольшую дощечку, прикрепил к ней вентилятор при помощи двух мелких шурупов.

Самоделки.  Вентилятор из старого принтера.

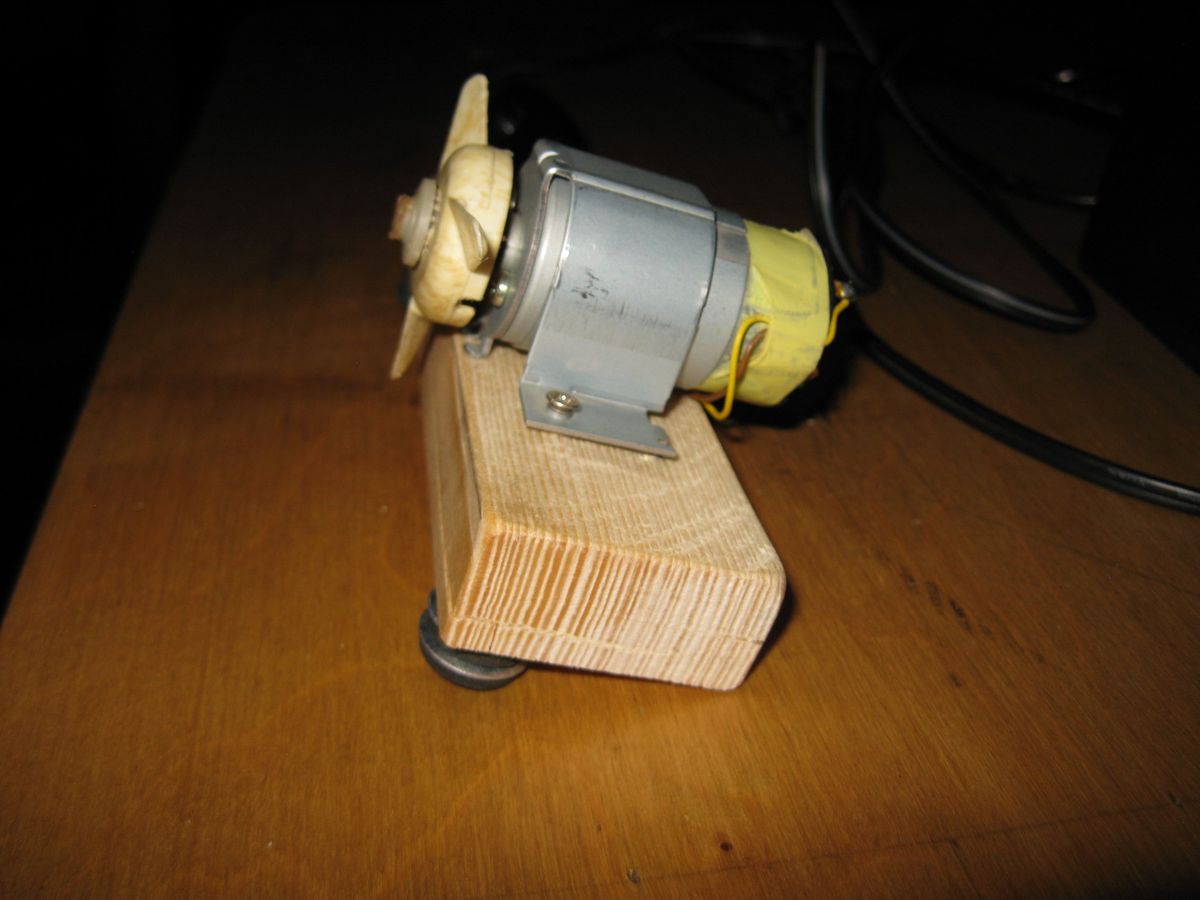

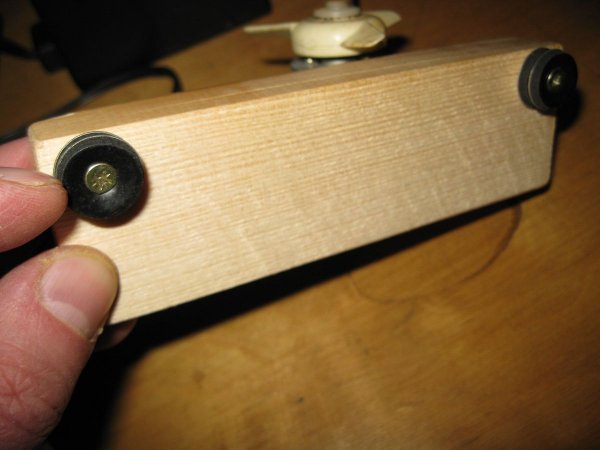

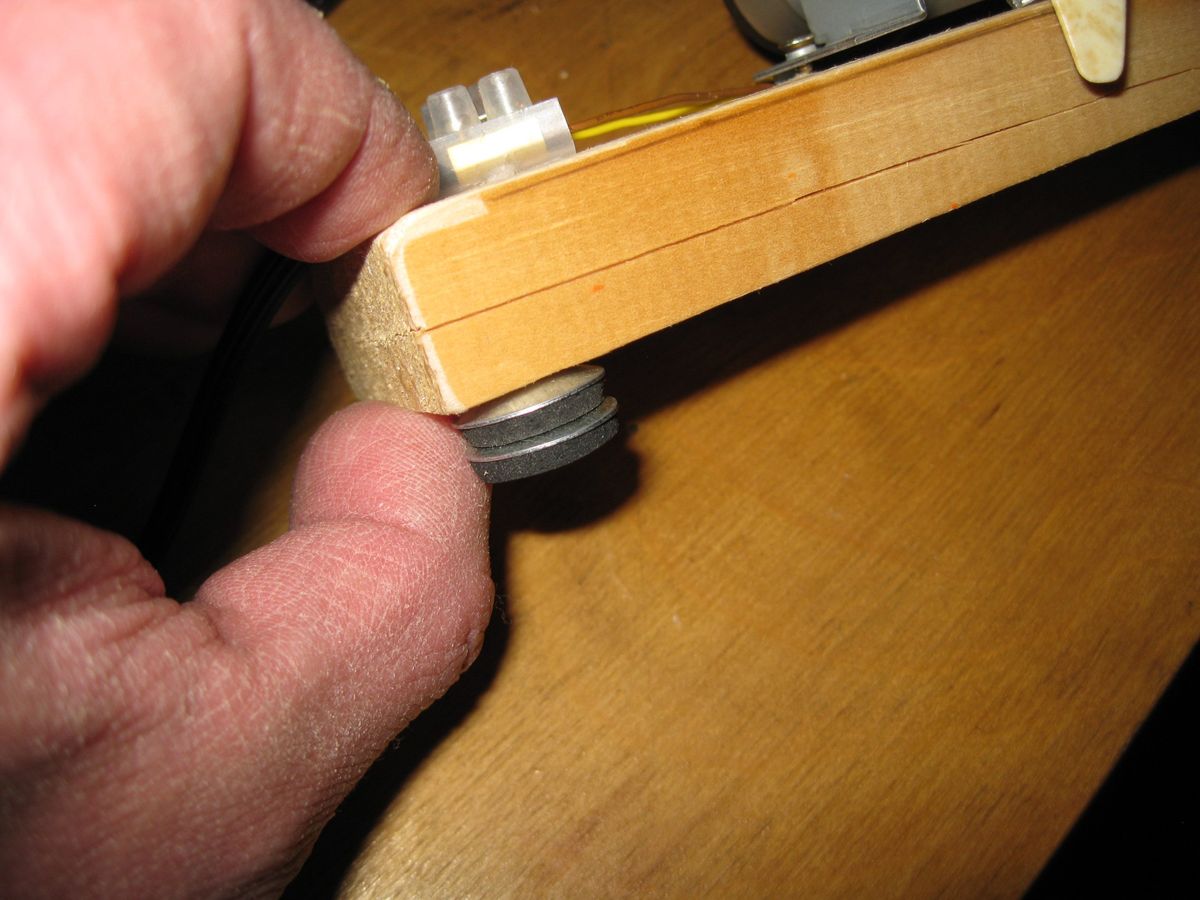

А чтобы струя воздуха от вентилятора стоящего на столе, была направлена прямо в лицо, я сделал снизу дощечки, две короткие ножки. Каждую ножку я сделал из двух шайб от кровельных саморезов, привернув их к дощечке двумя мелкими шурупами.

Самоделки.  Вентилятор из старого принтера.Самоделки.  Вентилятор из старого принтера.
Таким образом, вентилятор стоит на столе под некоторым углом, причем достаточно устойчиво и прочно за счет резиновых ножек.

Самоделки.  Вентилятор из старого принтера.

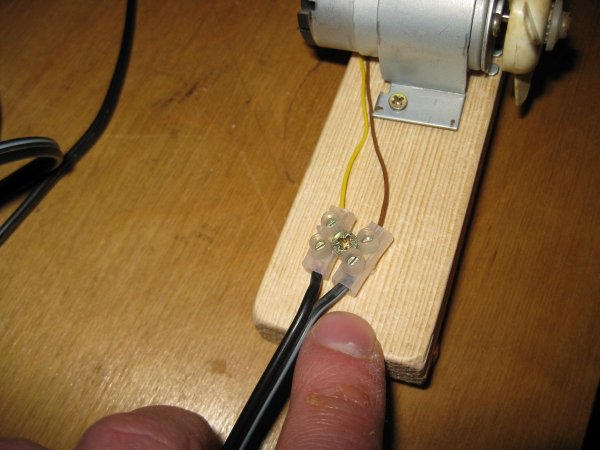

Провода электродвигателя с проводами от адаптера, я соединил при помощи клеммной колодки.

Самоделки.  Вентилятор из старого принтера.

Хотя точно не помню, зачем я это сделал, ведь проще было их просто спаять. Возможно, я хотел в ближайшее время использовать адаптер или электродвигатель для каких-то других целей, поэтому и соединил их провода так, чтобы можно было быстро отсоединить.

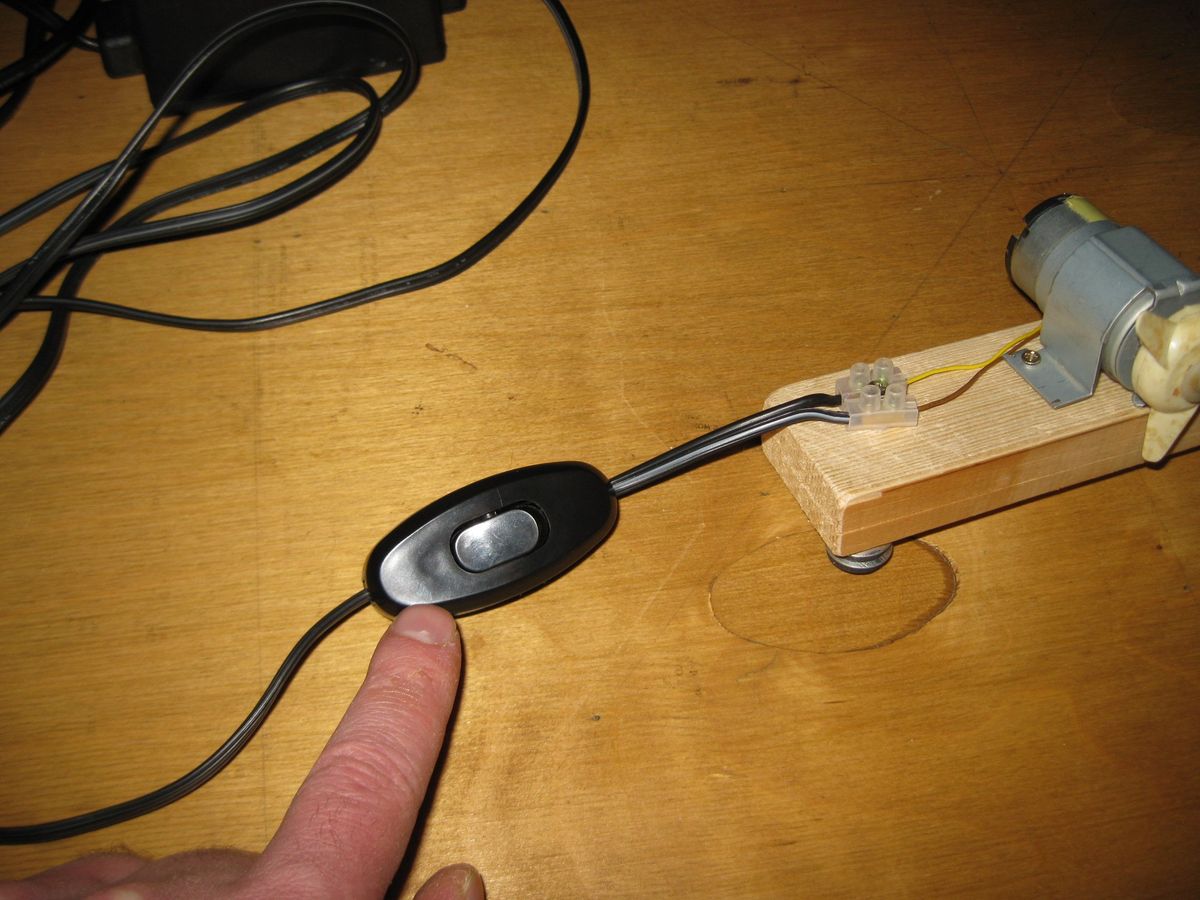

Кроме того, на провод адаптера рядом с вентилятором, я установил кнопочный выключатель, для удобства включения и выключения вентилятора.
Самоделки.  Вентилятор из старого принтера.
Хотя, конечно правильнее было бы установить выключатель на сетевой провод, чтобы отключать от сети не только вентилятор, но и адаптер. Однако, поскольку электророзетка была достаточно далеко, то так было значительно удобнее, поскольку я мог включать или выключать вентилятор, просто протянув руку.

И надо сказать, что в результате получился достаточно неплохой настольный вентилятор.

Самоделки.  Вентилятор из старого принтера.

Например, несмотря на то, что крыльчатка у него достаточно маленькая, тем не менее, оказалось, что так даже лучше, поскольку она не создает излишне сильный воздушный поток, но при этом обеспечивает достаточно приятную прохладу.

Шум от этого вентилятора, также достаточно небольшой, а сам он весьма компактный. Работает он по прошествии стольких лет прекрасно, так что его можно снова использовать по назначению.

Ну и на этом у меня все! Всем пока и желаю всем самодельщикам удачи в творчестве!
