Лабораторный блок питания своими руками

23 апреля 2019 popvovka 8 комментариев 9 530 просмотров
Лабораторный блок питания своими руками

Изготовление самодельного лабораторного блока питания из подручных доступных компонентов.
Для настройки самодельной электроники и не только самодельной, требуется источник питания. Для каждого устройства требуется свое напряжения питания. У каждого мастера должен быть универсальный блок питания, идеальный вариант это лабораторный блок питания. У меня есть только регулируемый блок питания. На нем нет возможности установить ограничение тока. Выход есть, соберу свой ЛБП.

Самодельный лабораторный блок питания

Комплектующие

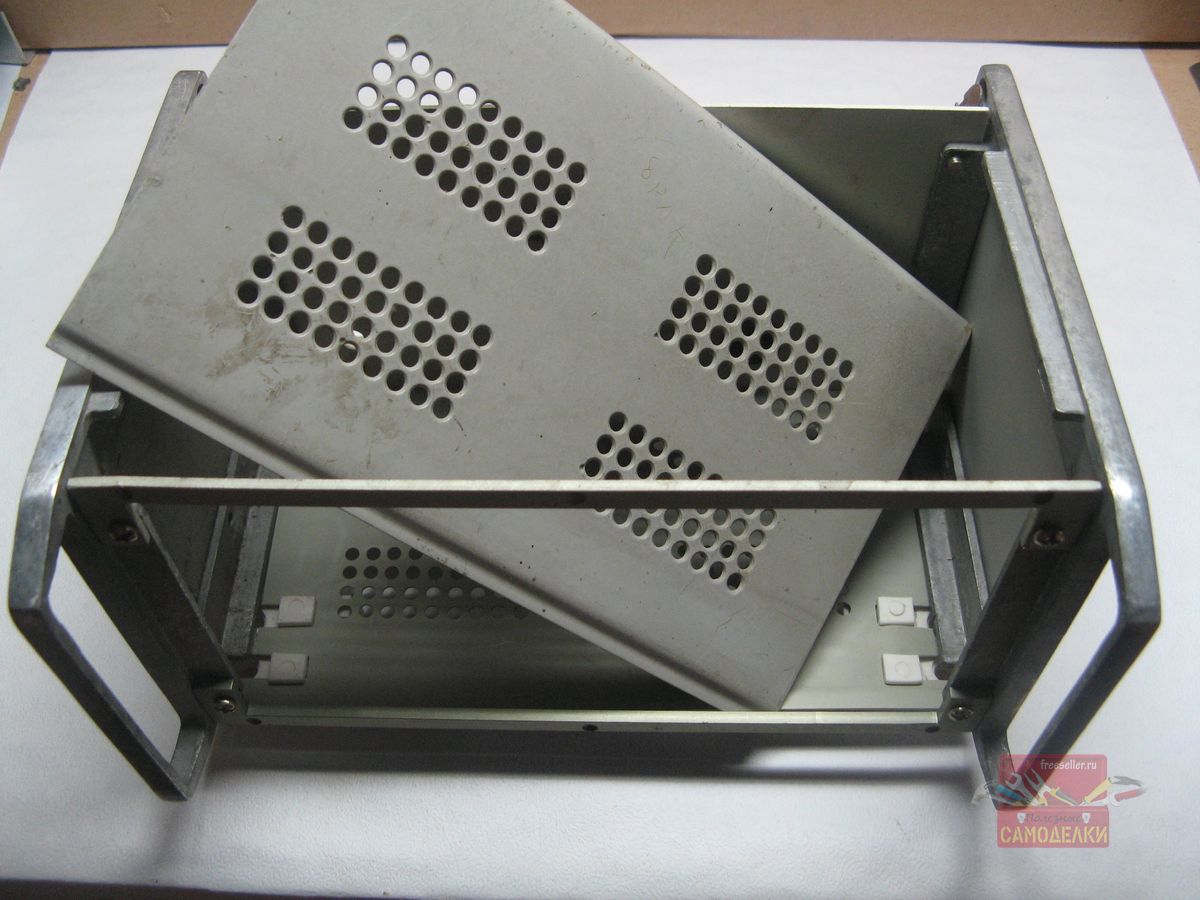

Лежал у меня алюминиевый корпус. Насколько я помню, корпус от регулятора паяльника времен СССР. Он крепкий и легкий.

Корпус от регулятора паяльника времен СССР

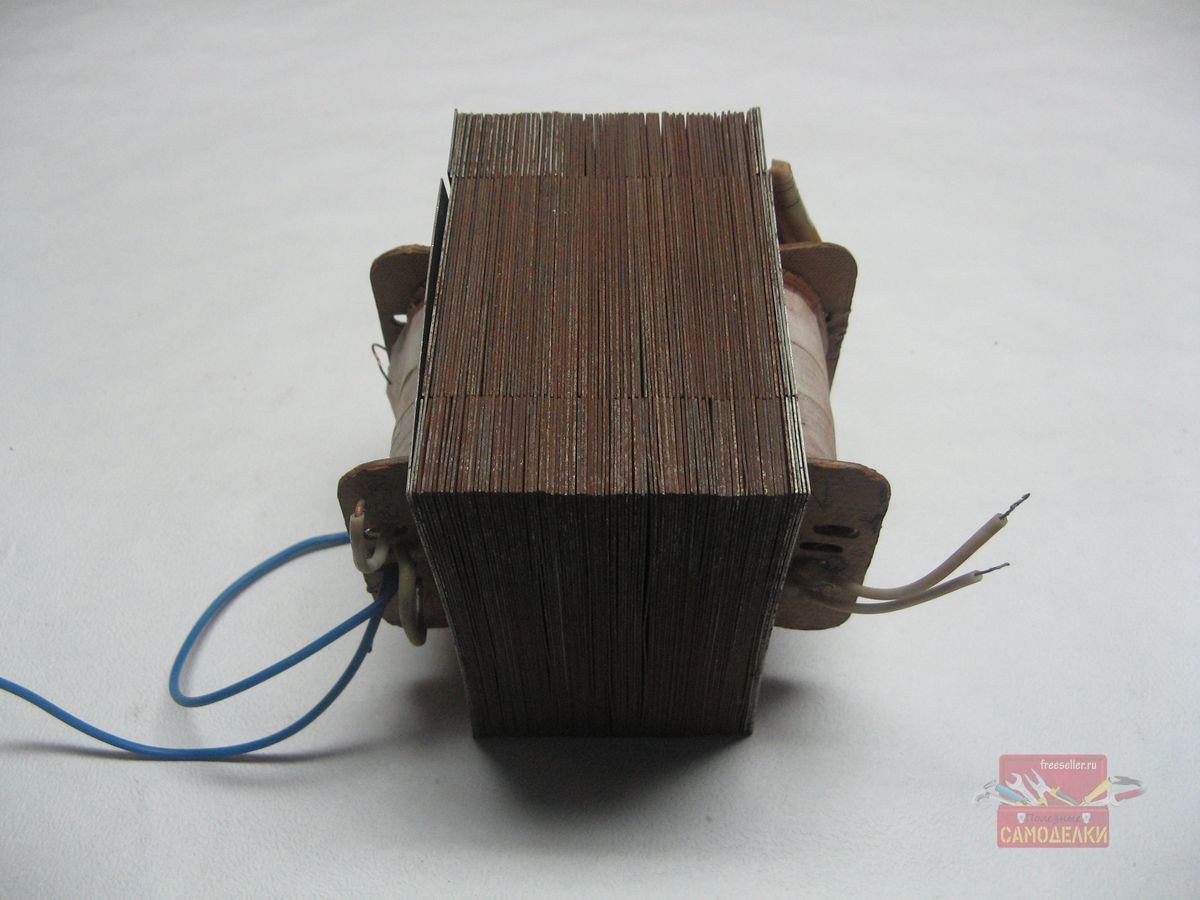

Трансформатор от старого телевизора, может еще от чего. Я сделал отвод от 22-х вольт. Обмотки были рассчитаны на 27 вольт, мне показалось много. Намотал отдельную обмотку для питания Вольт-Ампер метра. Напряжение порядка 7-8 вольт. Сетевая обмотка соответственно 220 вольт.

Трансформатор от старого телевизора

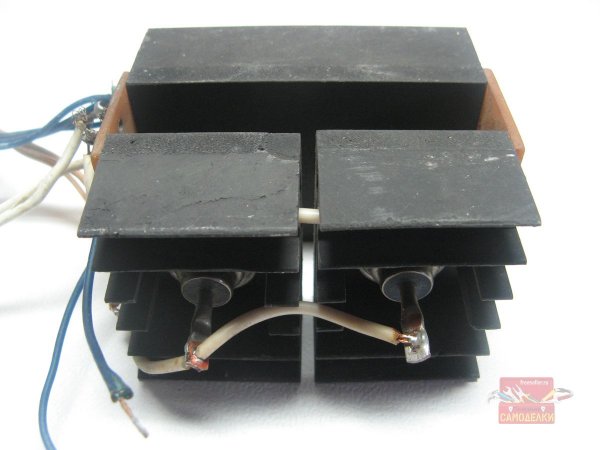

Диодный мост самодельный. Состоит из диодов Д242. Диоды установлены на радиаторы.
Диодный мост из диодов Д242

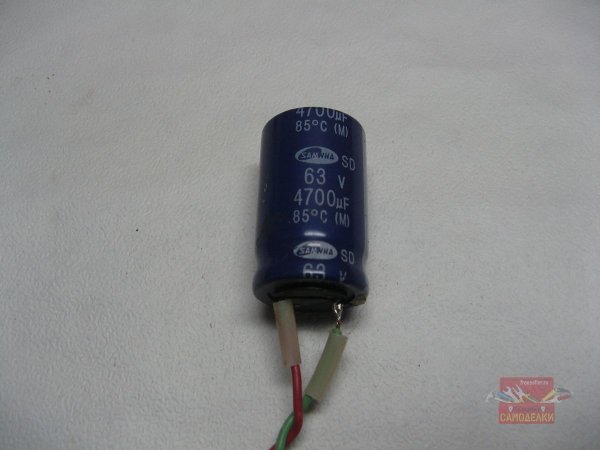

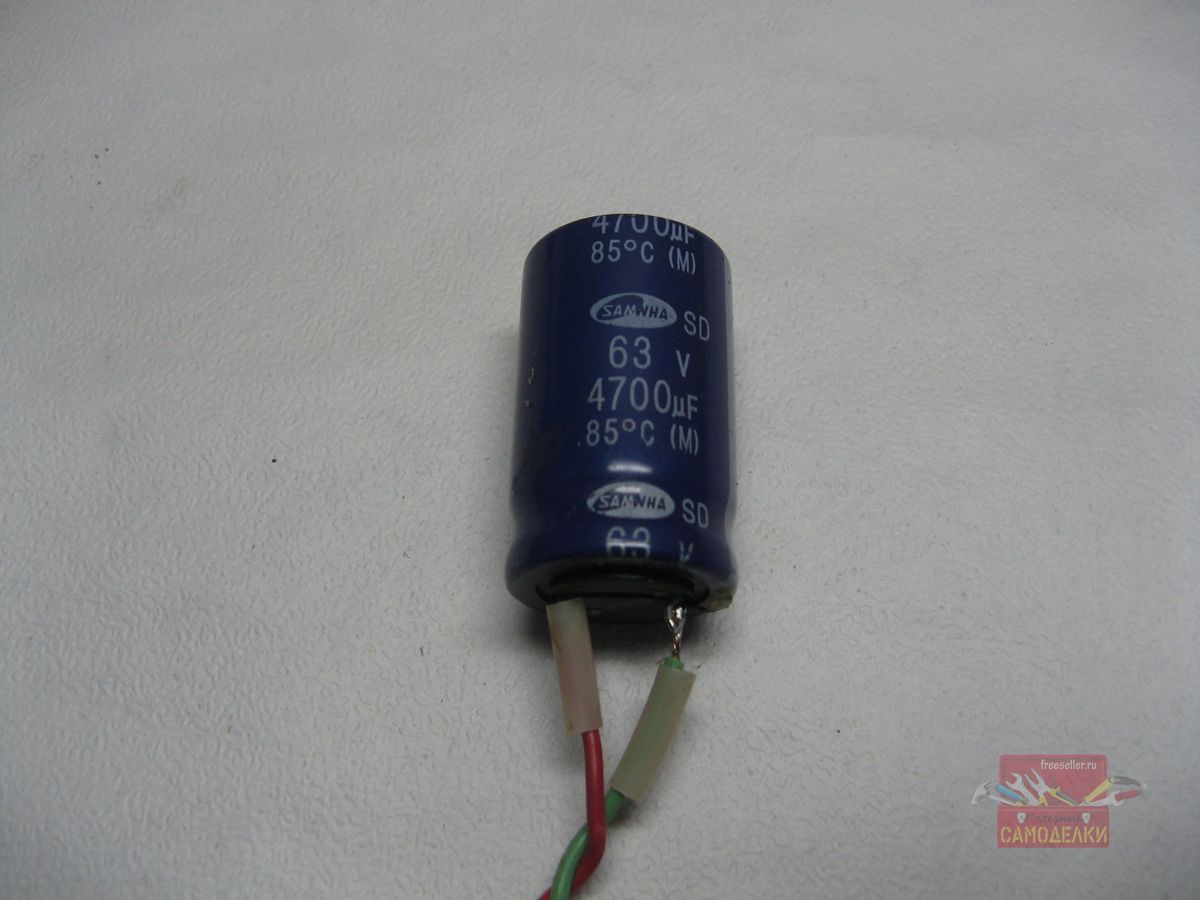

После моста установлю электролитический конденсатор. Емкость и рабочее напряжение видны на фото.

Электролитический конденсатор
Вольт-Ампер метр из Китая. Точность довольно хорошая. На крайний случай есть подстроечные резисторы, которыми можно подкорректировать значения.

Вольт ампер метр китайский

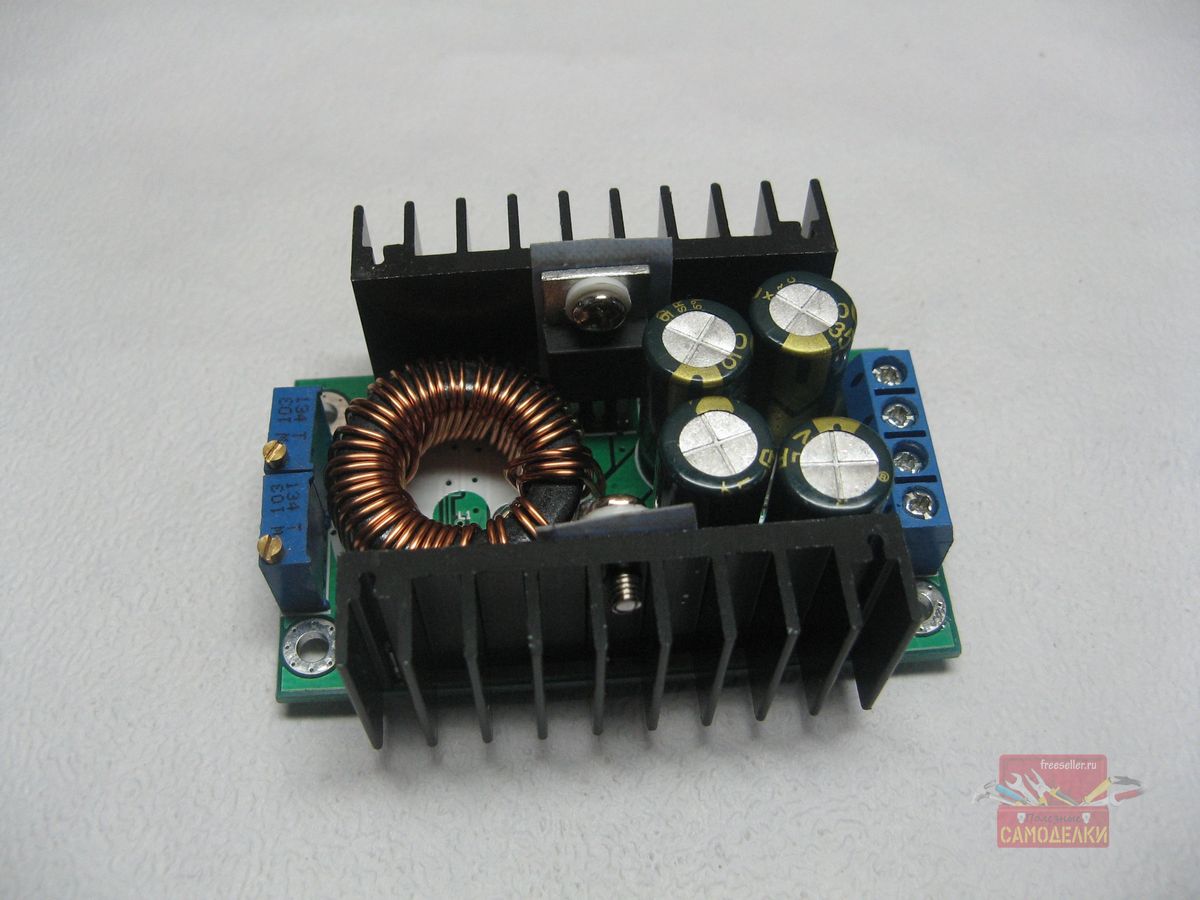

Регулировать напряжение, и ток буду при помощи китайского модуля. Главное, не превышать входящее напряжение выше 30 вольт. На модуле установлен маломощный стабилизатор с максимальным входным напряжением 30 вольт.

Модуль регулировки напряжения

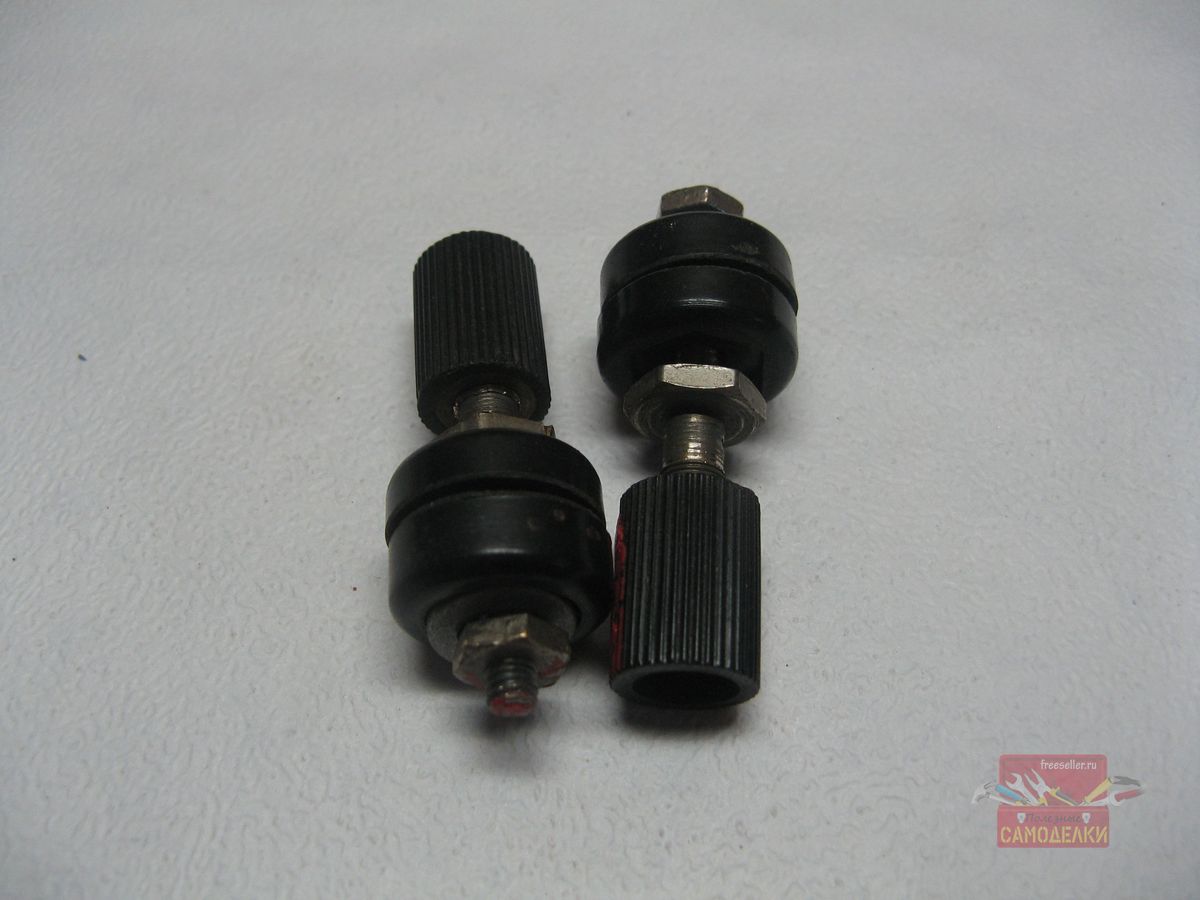

Выходные клеммы советские. Одну пометил красным лаком, будет плюсовой.

Выходные клеммы - советские

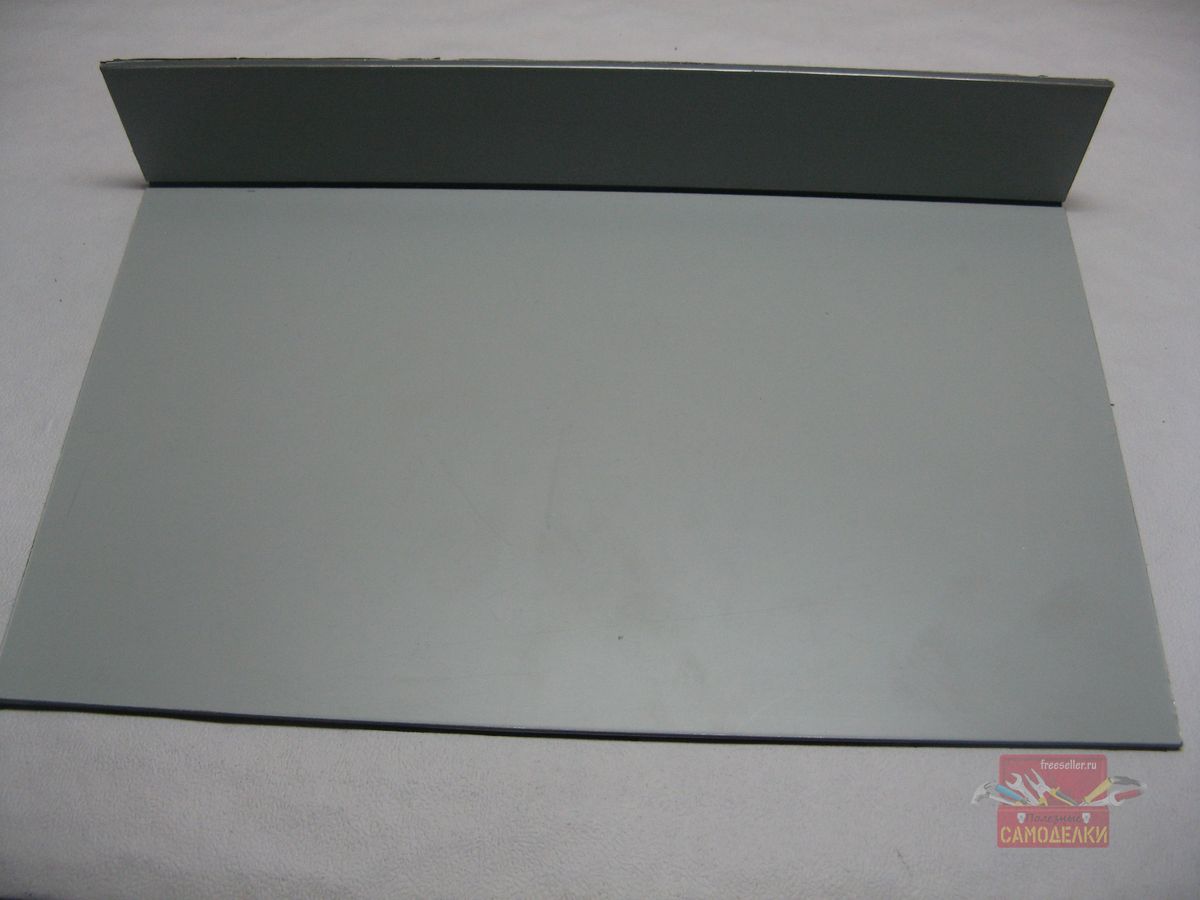

Передняя панель отсутствует. Сделаю из композитного пластика.

Композитный пластик


Сборка

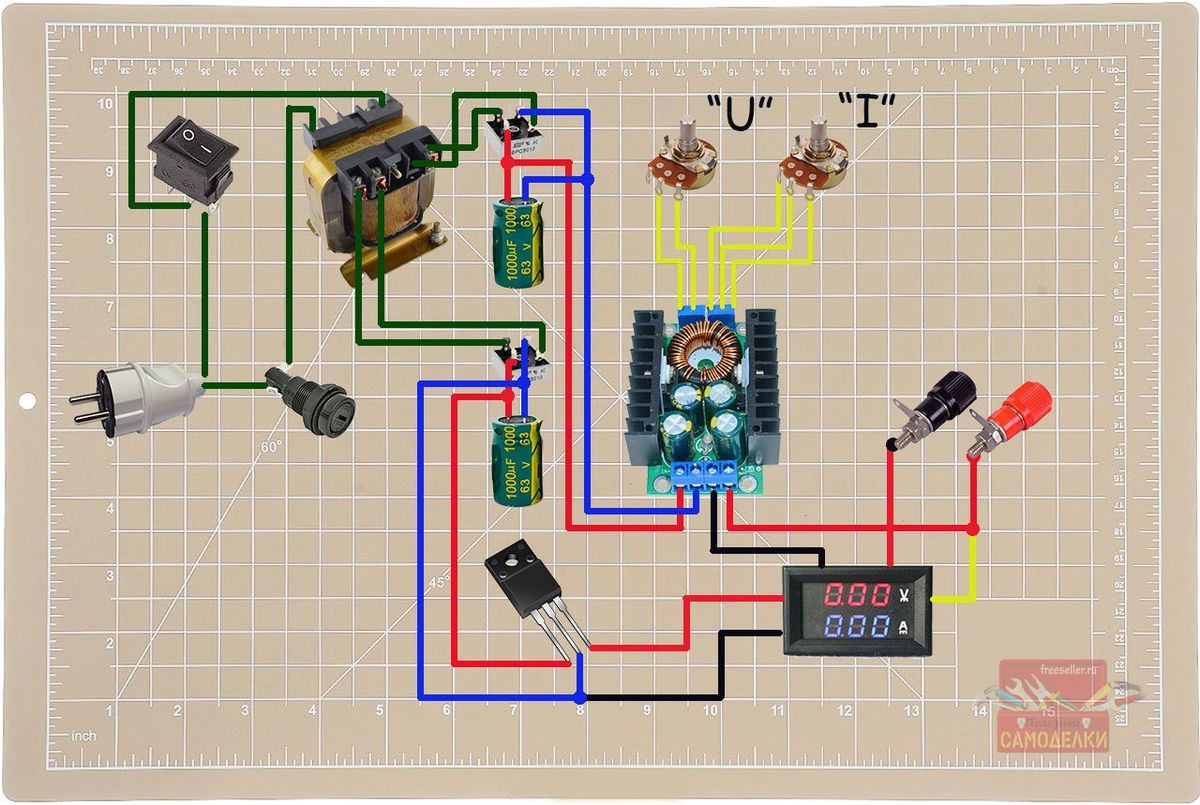

Собирать буду по простой схеме. В первичной цепи трансформатора установил выключатель и предохранитель. С вторички напряжение поступает на диодный мост и электролитический конденсатор. С них напряжение поступает на понижающий модуль. С модуля, через Вольт-Ампер метр поступает на выходные клеммы. Подстроечные резисторы выпаиваем и на проводах выносим за пределы платы, но устанавливаем регулируемые. Нижняя часть схемы, с линейным стабилизатором, служит для питания Вольт-Ампер метра.

Схема регулируемого блока питанияСхема регулируемого блока питания

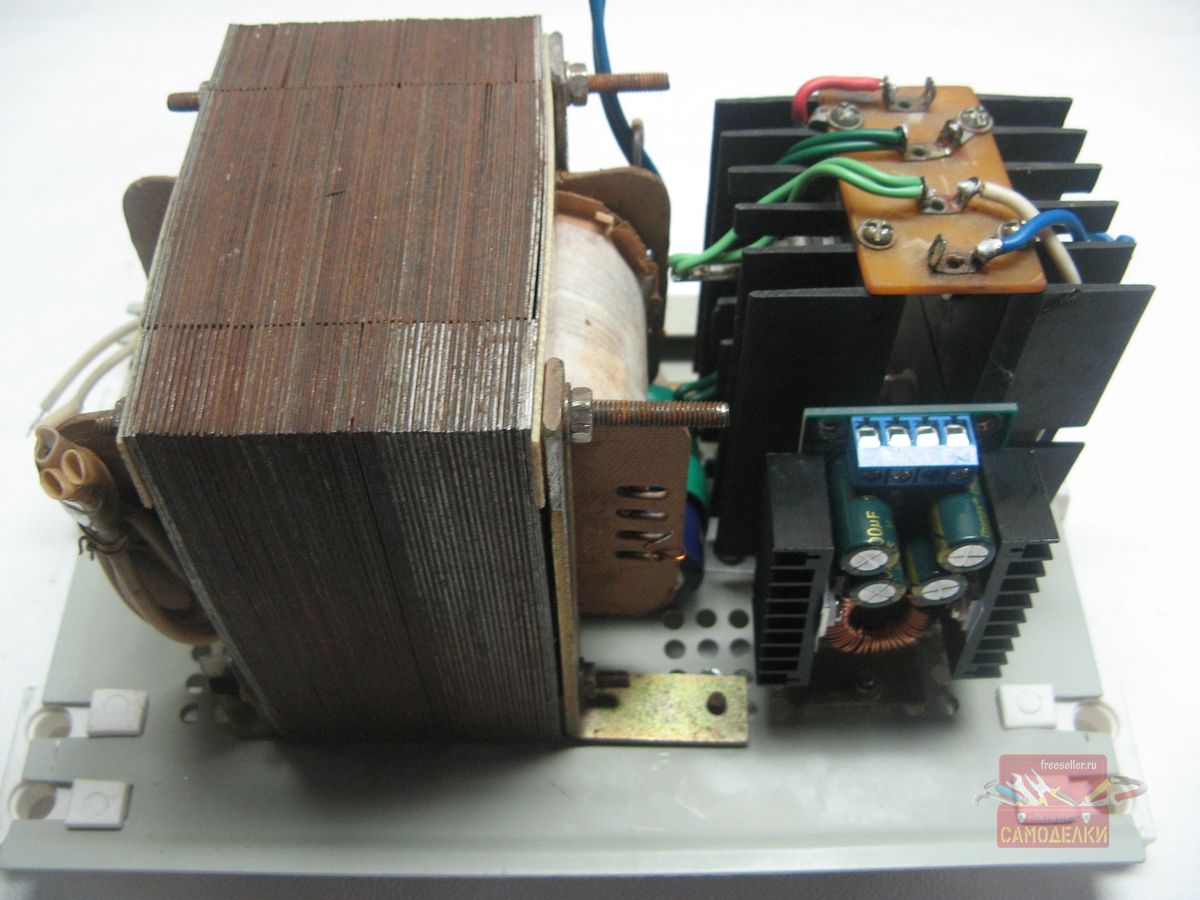

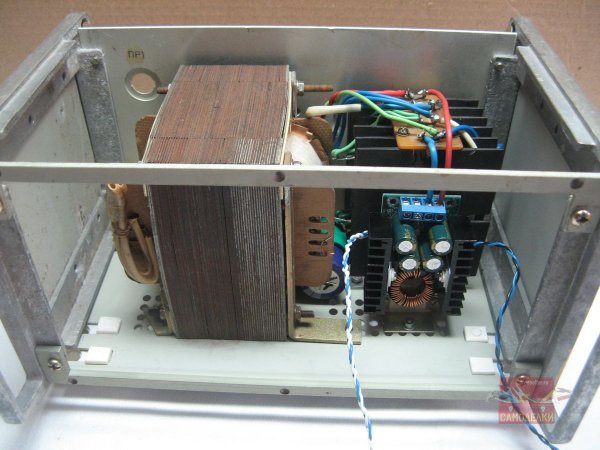

Расставляю силовые элементы на нижней части корпуса. Конденсатор установил между трансформатором и диодным мостом.

Изготовление лабораторного блока питания
Соединяем трансформатор, диодный мост и понижающий модуль. Витые провода пойдут на регулировочные резисторы.

Изготовление лабораторного блока питания
Так получилась часть для питания приборчика. Диодный мостик, электролитический конденсатор и стабилизатор на 5 вольт.

Изготовление лабораторного блока питания

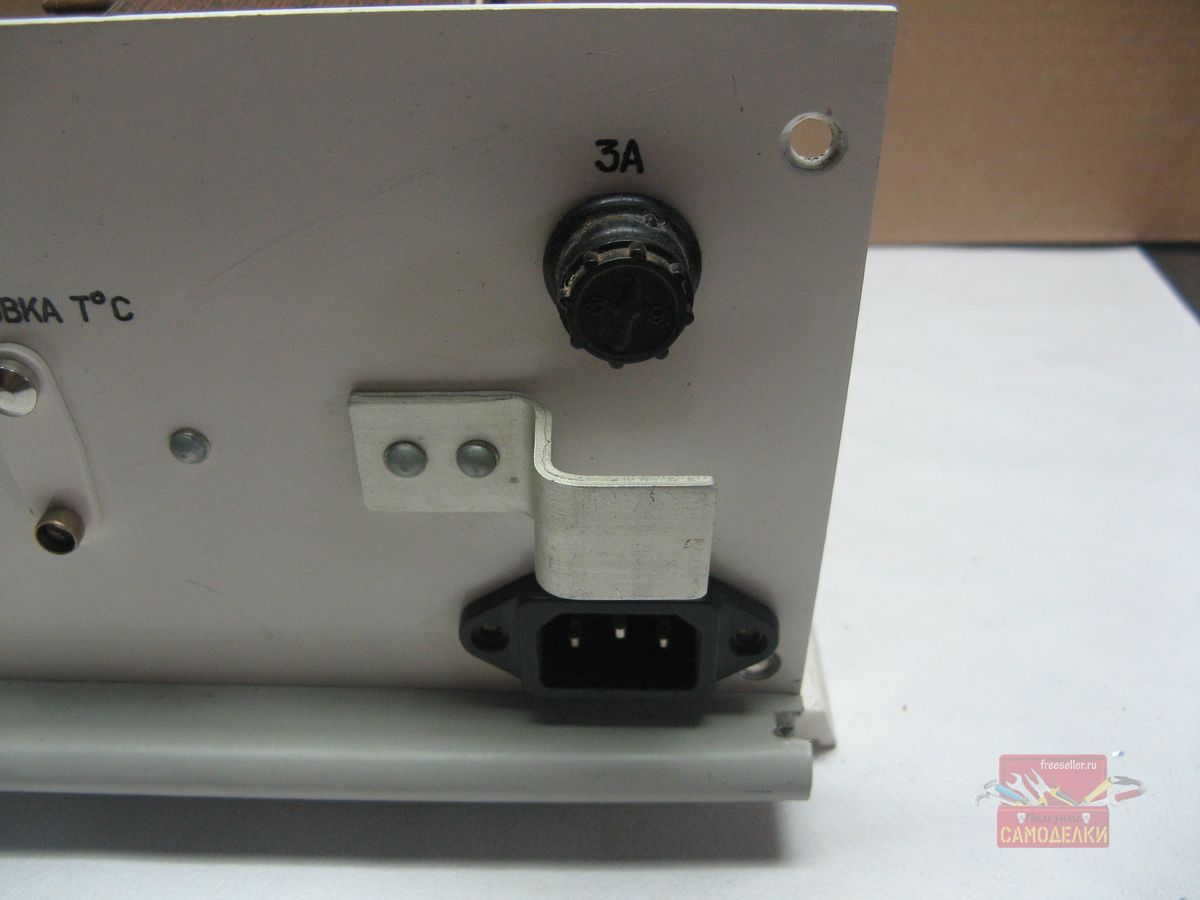

На задней панели вырезаю отверстие под сетевой разъем. Такой разъем можно снять со старого компьютерного блока питания.

Изготовление лабораторного блока питания

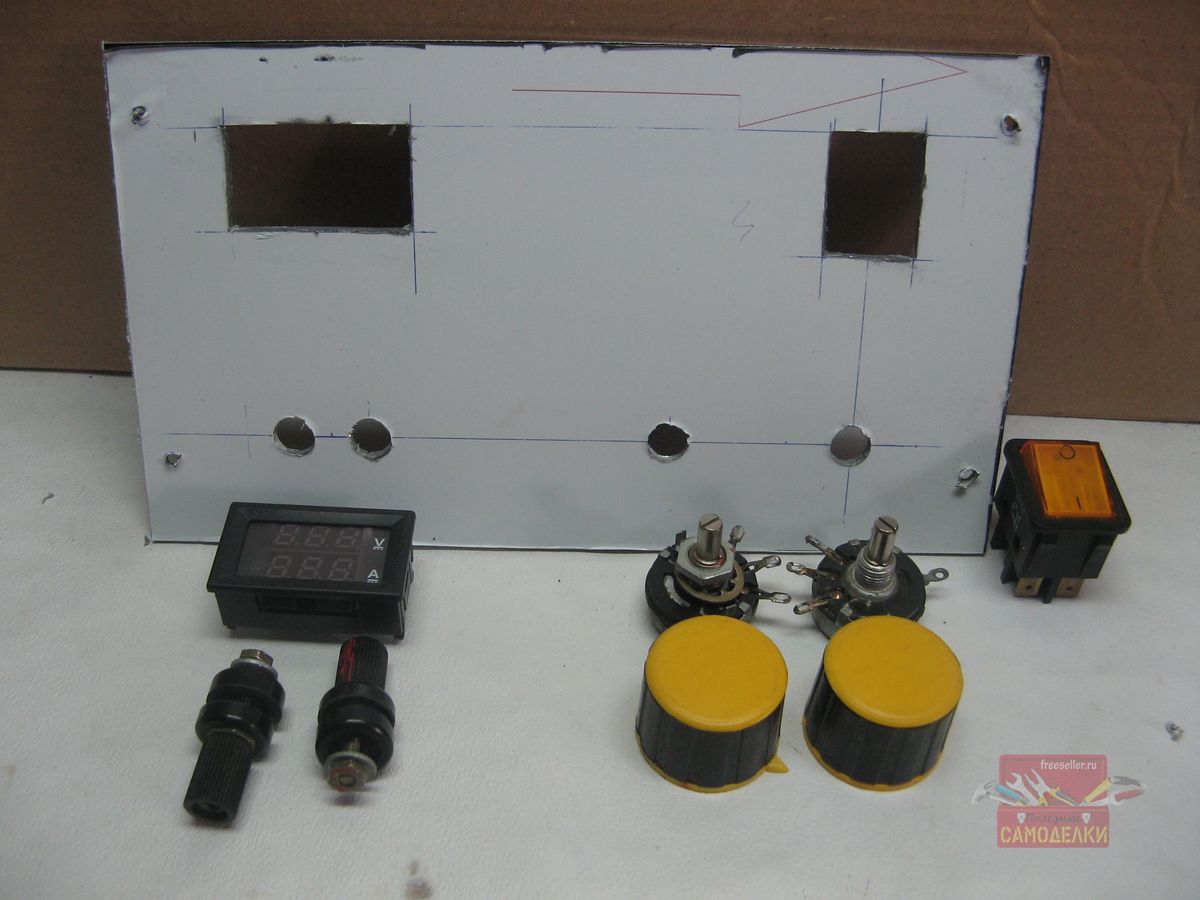

На заготовке из композитного пластика, вырезаю все необходимые отверстия. Сетевой выключатель клавишный, до последнего момента не знал что установить. Разметку производил по защитной пленке, ее при установке сниму.

Изготовление лабораторного блока питания

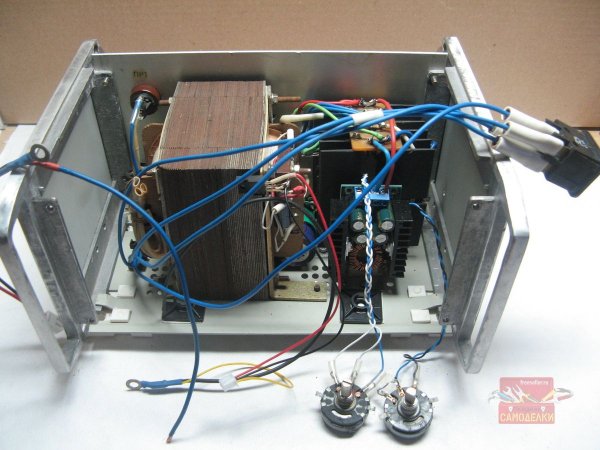

Распаиваю резисторы. Подключаю выключатель. Распаял провода на Вольт-Ампер метр. В разрыве предохранитель, на задней панели.

Изготовление лабораторного блока питания

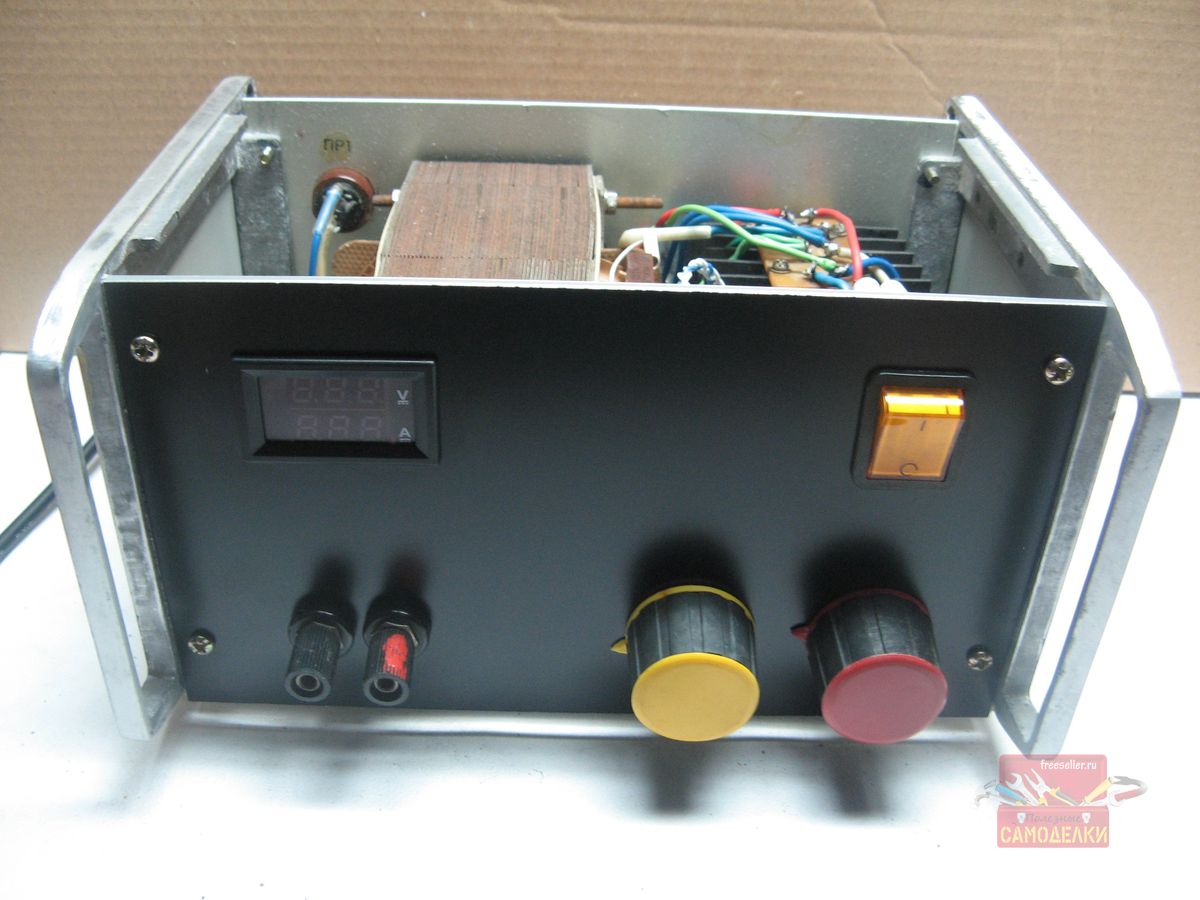

Устанавливаем все элементы передней панели на свои места. Защитная пленка снята.

Самоделки. Лабораторный блок питания своими руками.

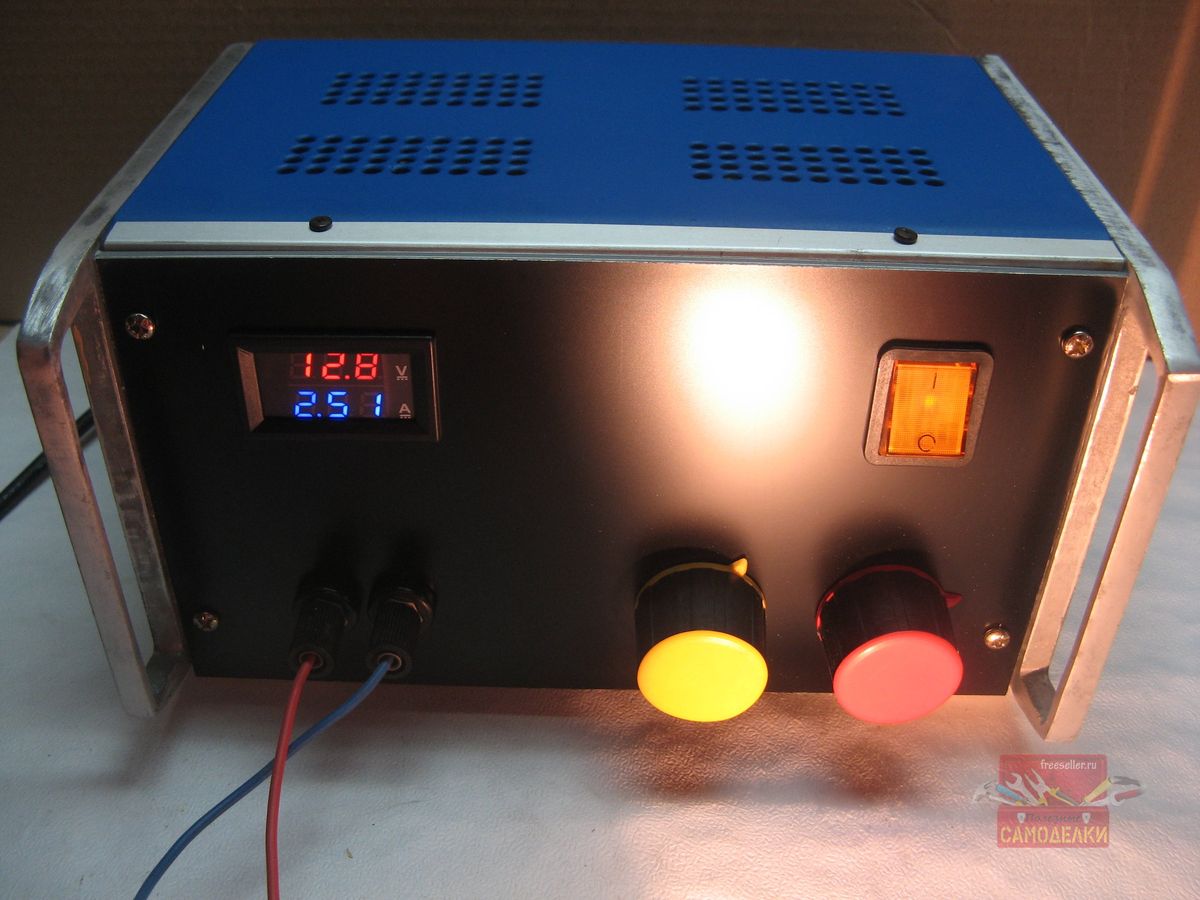

Ручки на резисторы нашел разных цветов. Верхнюю крышку покрасил. Можно испытать. Диапазон регулировки получился от 1 до 27 вольт. Ток на короткое замыкание получился около 9 ампер.

Самодельный лабораторный блок питания
Такой ЛБП получился. Для всех моих потребностей более чем достаточно.
