Кондуктор для сверления КОСОЙ ШУРУП своими руками

4 753 просмотра
Привет всем любителям самоделок! Однажды столкнулся с такой задачей, когда нужно было скрепить два куска фанеры, но что бы саморезов не было видно. Для этого отлично подходит соединение "косой шуруп", но без специального приспособления его сделать очень сложно. Сходив в магазин и узнав цену за такое приспособление, желание купить его отпало. Поэтому залез в интернет, посмотреть что можно сделать самостоятельно и на основе увиденного сделал свою версию данного кондуктора. Забегая вперед, скажу, что со своей прямой задачей он справляется отлично, не хуже покупного я думаю.

Самоделки. Приспособление  косой шуруп

Материалы и инструменты


Для изготовления кондуктора потребуется:

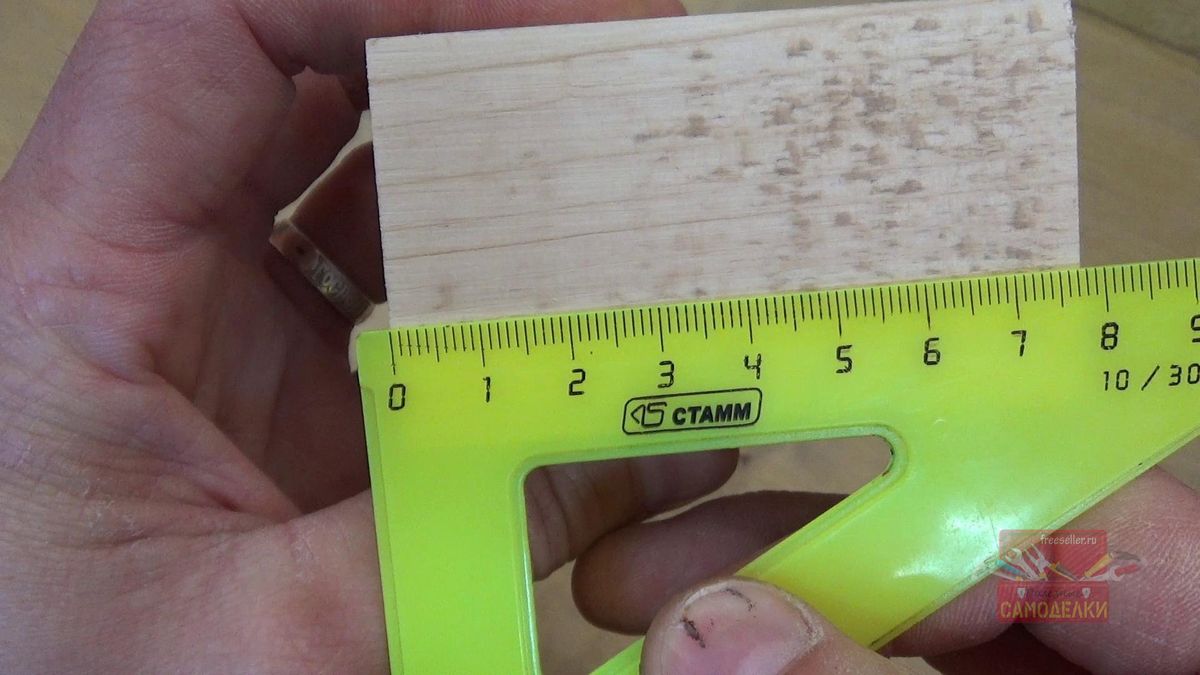

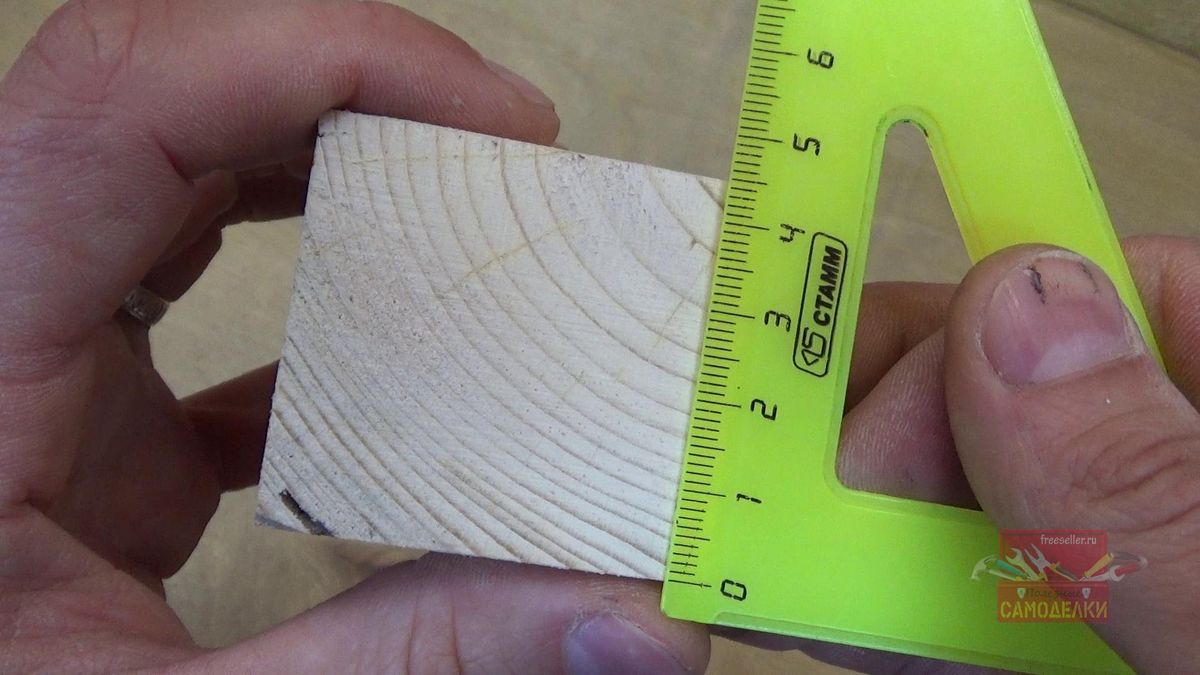

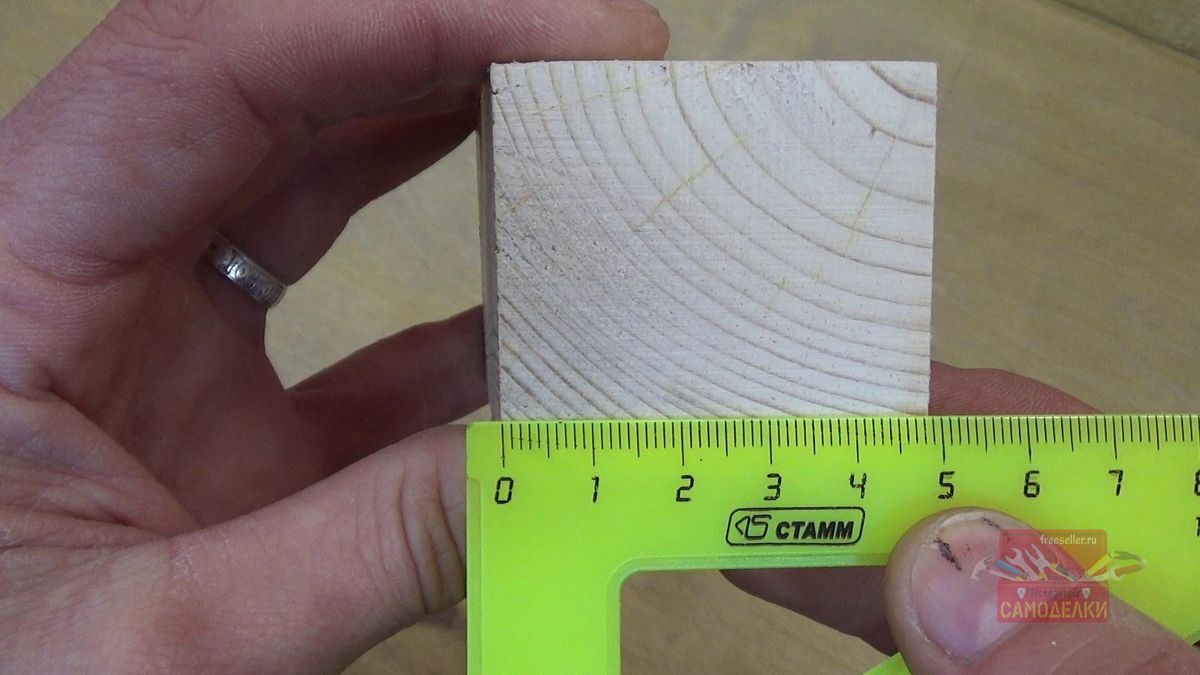

  • брусок (размеры видно на фото ниже);
  • две трубки от анкеров на 10 мм;
  • жидкая сварка или клей.
Брусок для изготовления приспособления косой шурупБрусок для изготовления приспособления косой шурупБрусок для изготовления приспособления косой шуруп

Изготовление

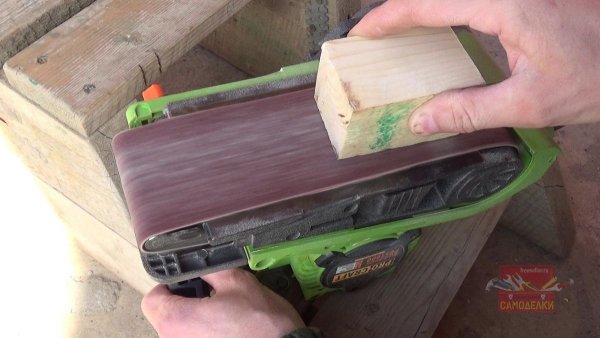

Для придания правильной формы, брусок можно обточить на ленточной шлифмашинке.

Изготовление приспособления Косой шуруп

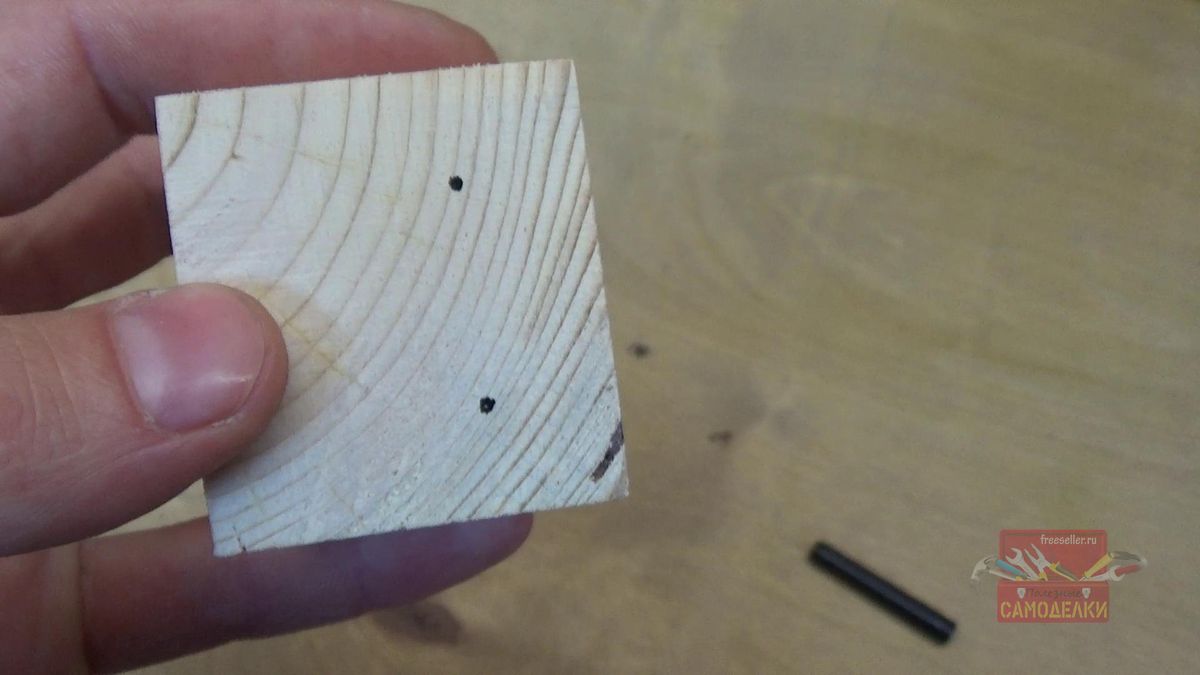

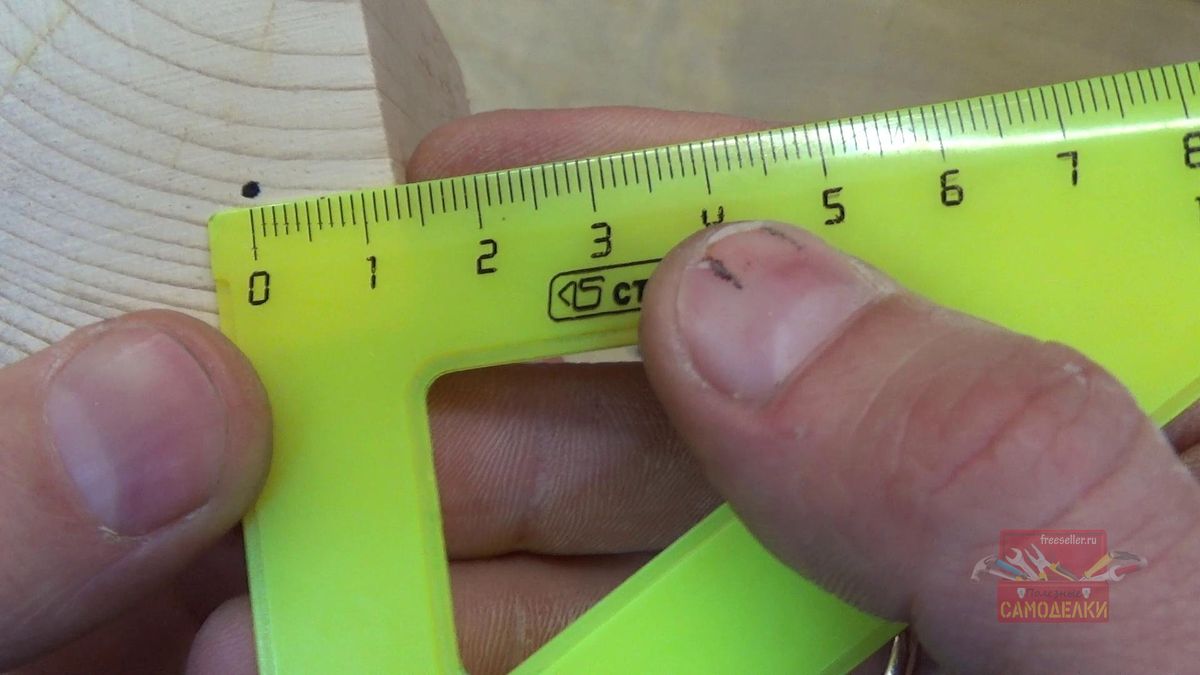

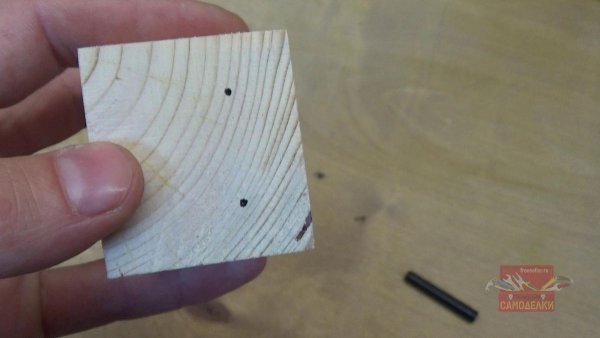

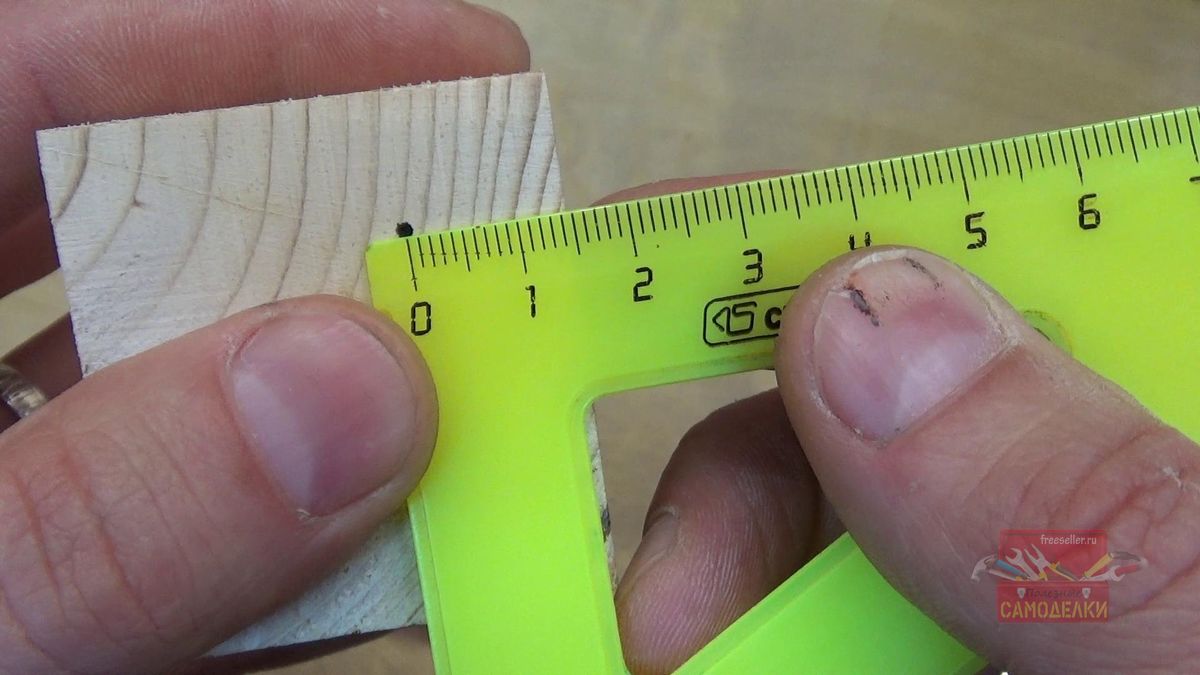

Далее необходимо отметить две точки, как показано на фото ниже, для сквозных отверстий.

Изготовление приспособления Косой шурупИзготовление приспособления Косой шурупИзготовление приспособления Косой шуруп

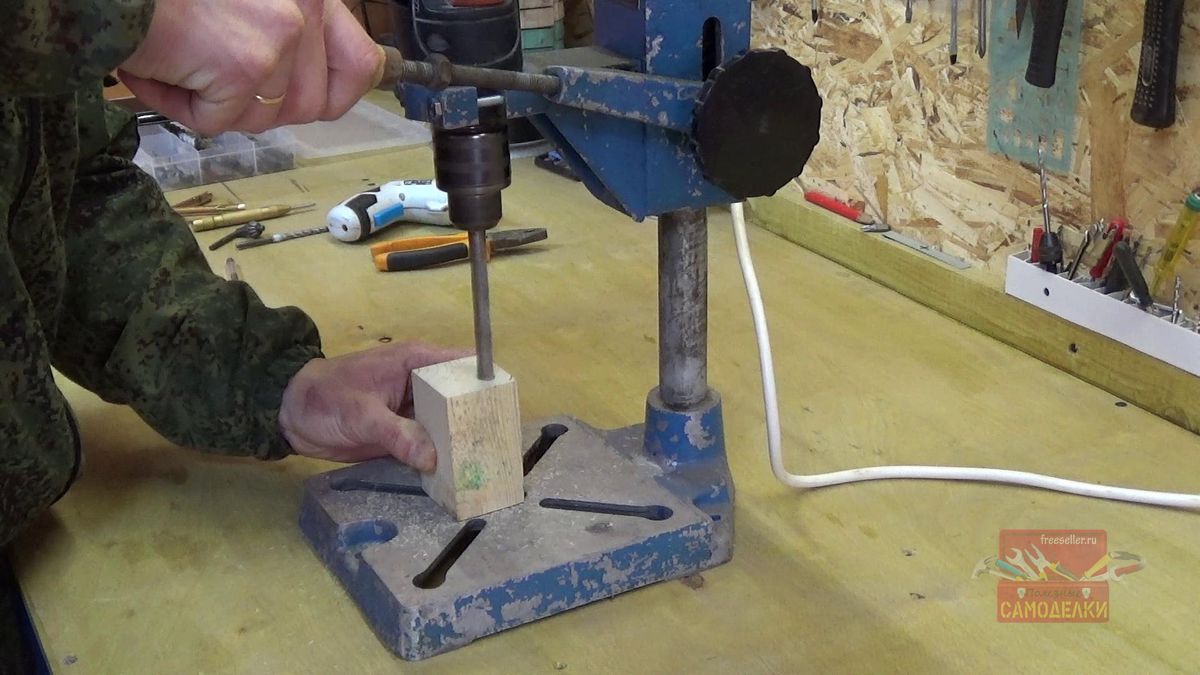

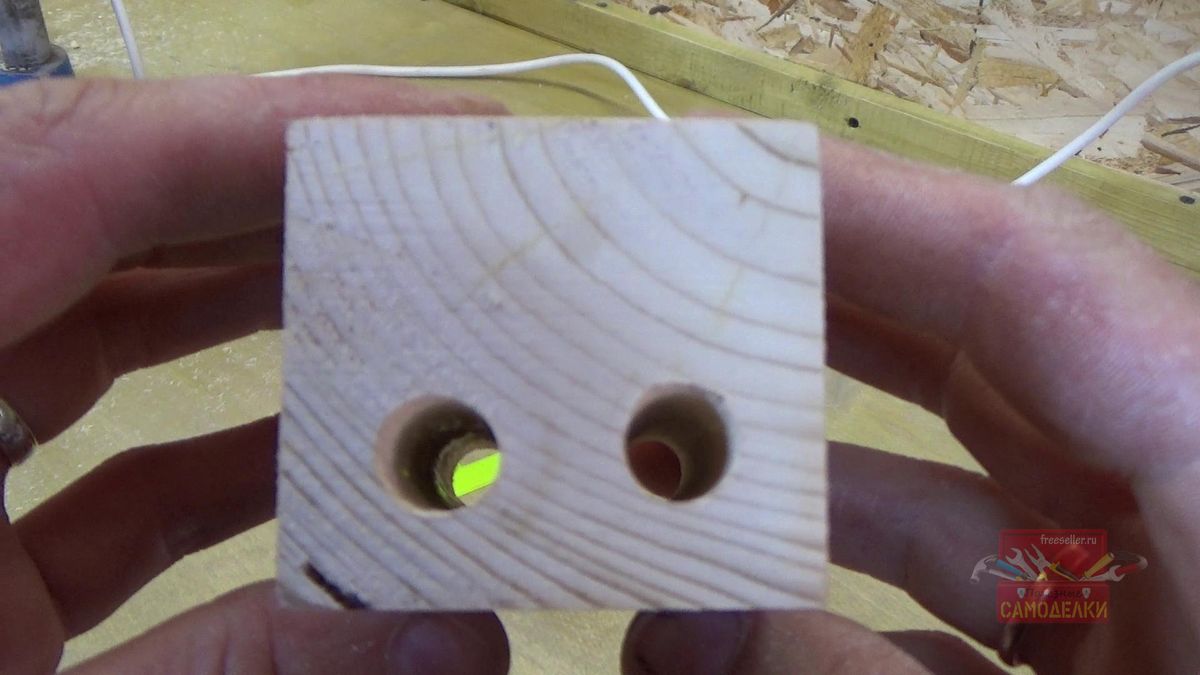

Затем сверлим сквозные отверстия по сделанным меткам.

Изготовление приспособления Косой шурупИзготовление приспособления Косой шуруп

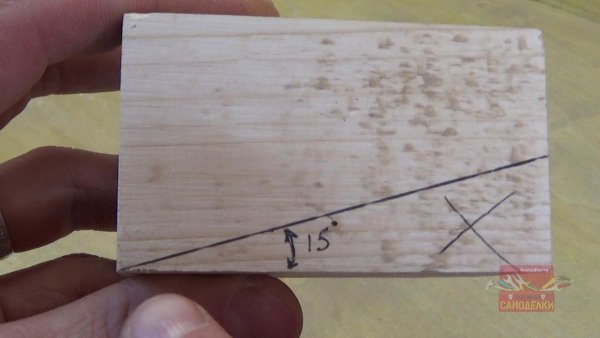

Затем необходимо под углом в 15 градусов отрезать нижнюю часть бруска.

Изготовление приспособления Косой шурупИзготовление приспособления Косой шуруп

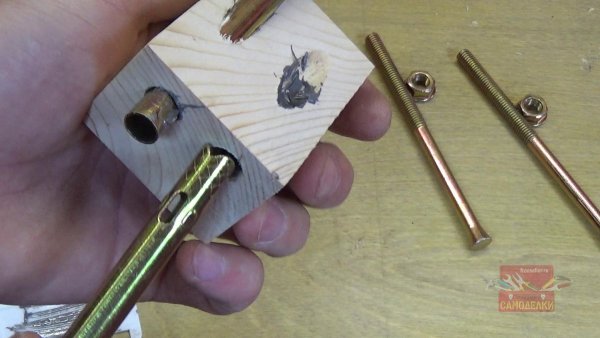

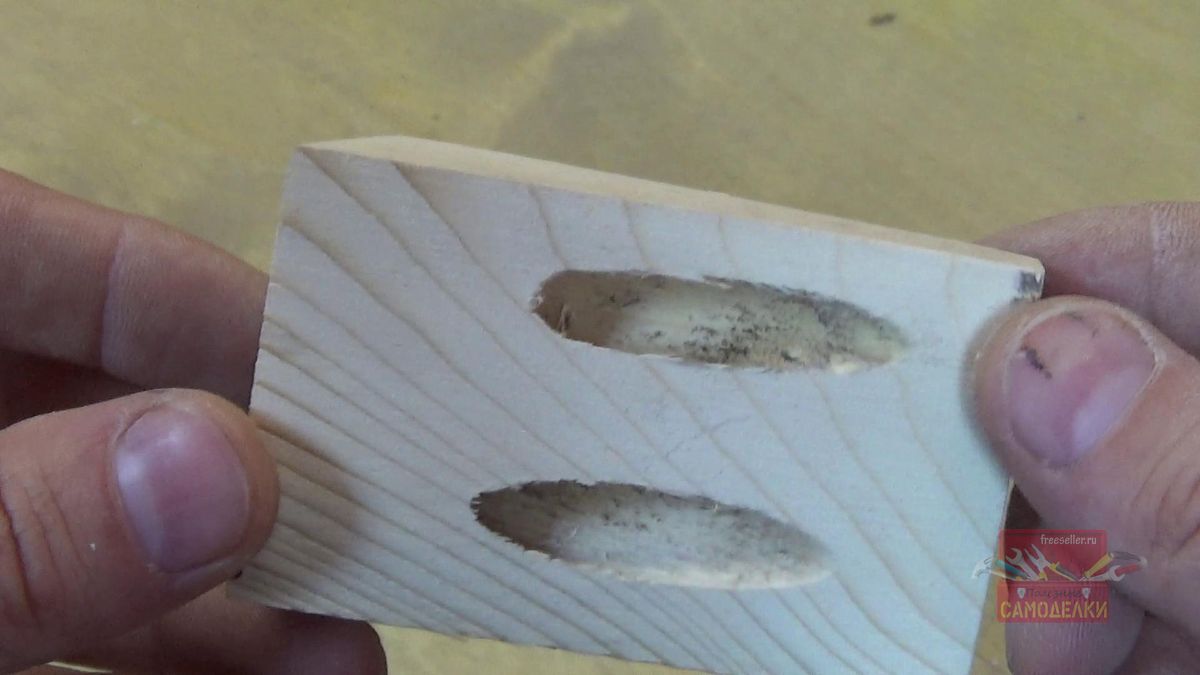

После необходимо при помощи жидкой сварки либо же клея, вклеить трубки от анкеров в проделанные отверстия как показано на фото ниже.

Самоделки. Приспособление  косой шурупСамоделки. Приспособление  косой шуруп

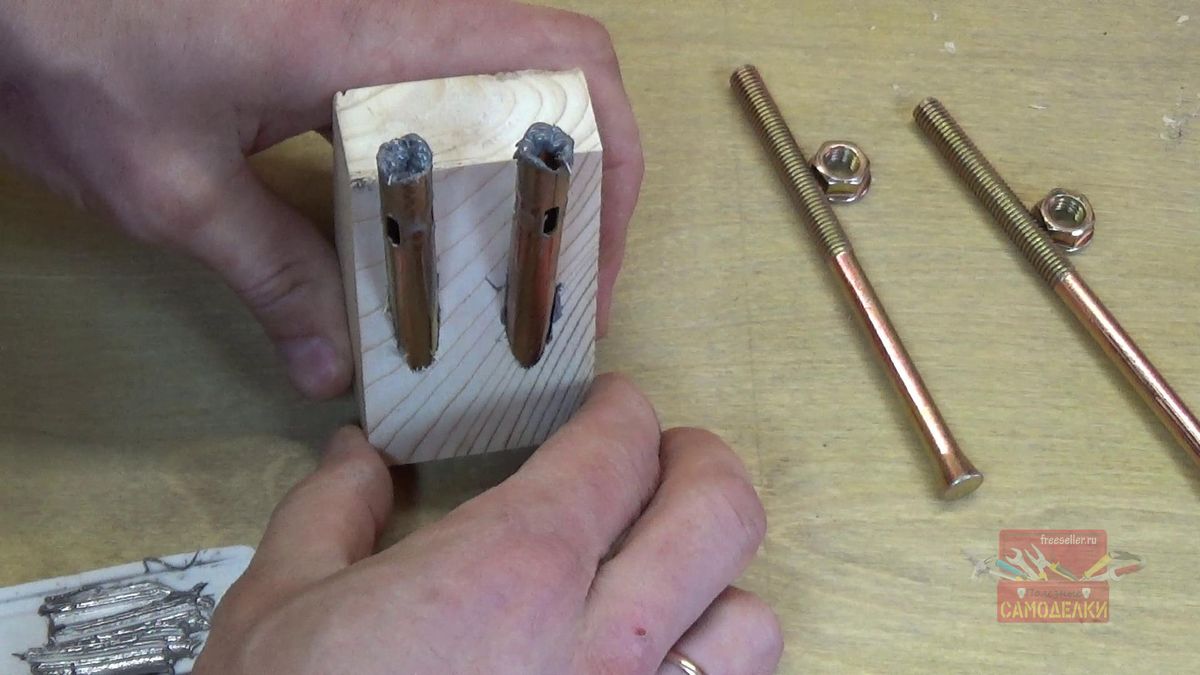

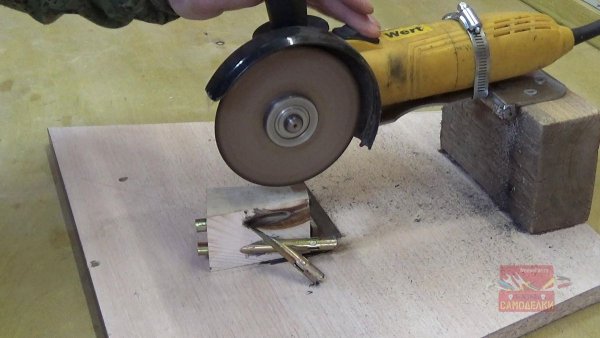

После того, как клей высохнет нужно отпилить выступающие части трубочек с низу вровень с бруском.

Самоделки. Приспособление  косой шуруп

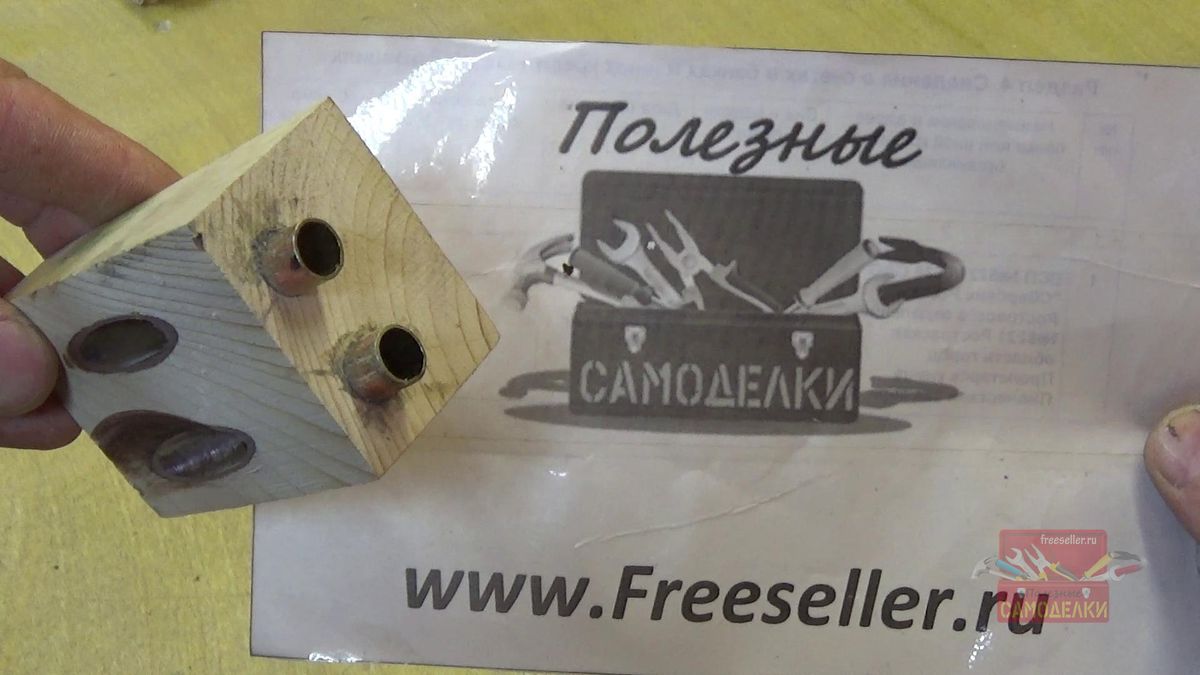

На этом этапе кондуктор можно считать завершенным. Конечно можно его покрасить, для более эстетичного вида, но я пока это делать не стал.

Самоделки. Приспособление  косой шуруп

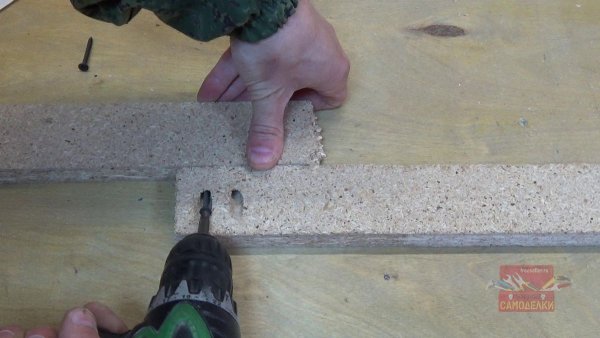

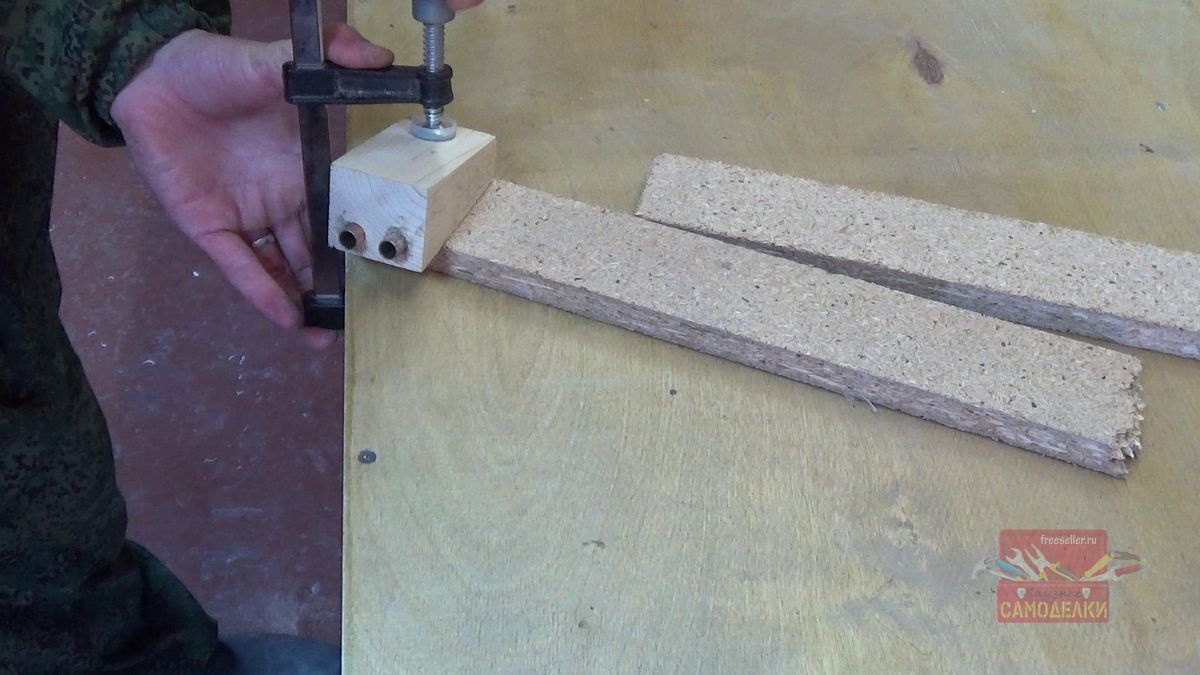

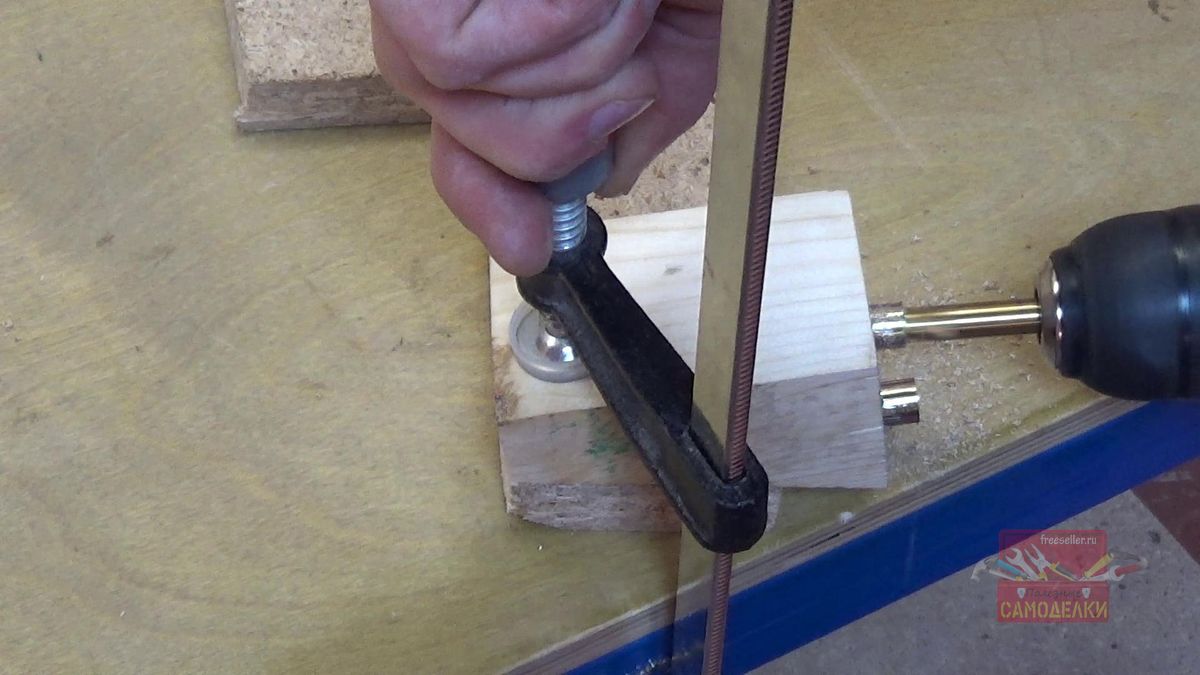

Теперь можно испытать кондуктор. Ставим его на кусок ДСП, прижимаем струбциной и можно сверлить отверстия.

Самоделки. Приспособление  косой шурупСамоделки. Приспособление  косой шуруп

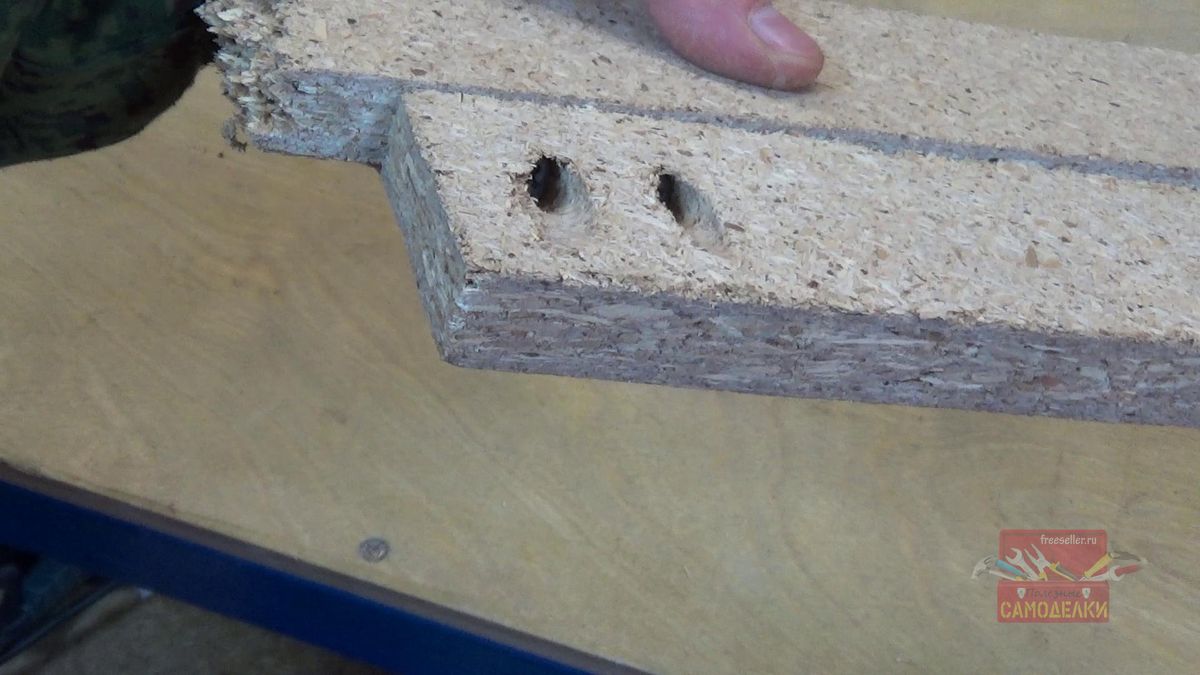

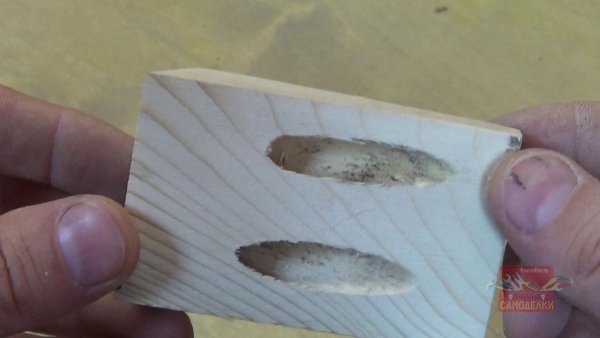

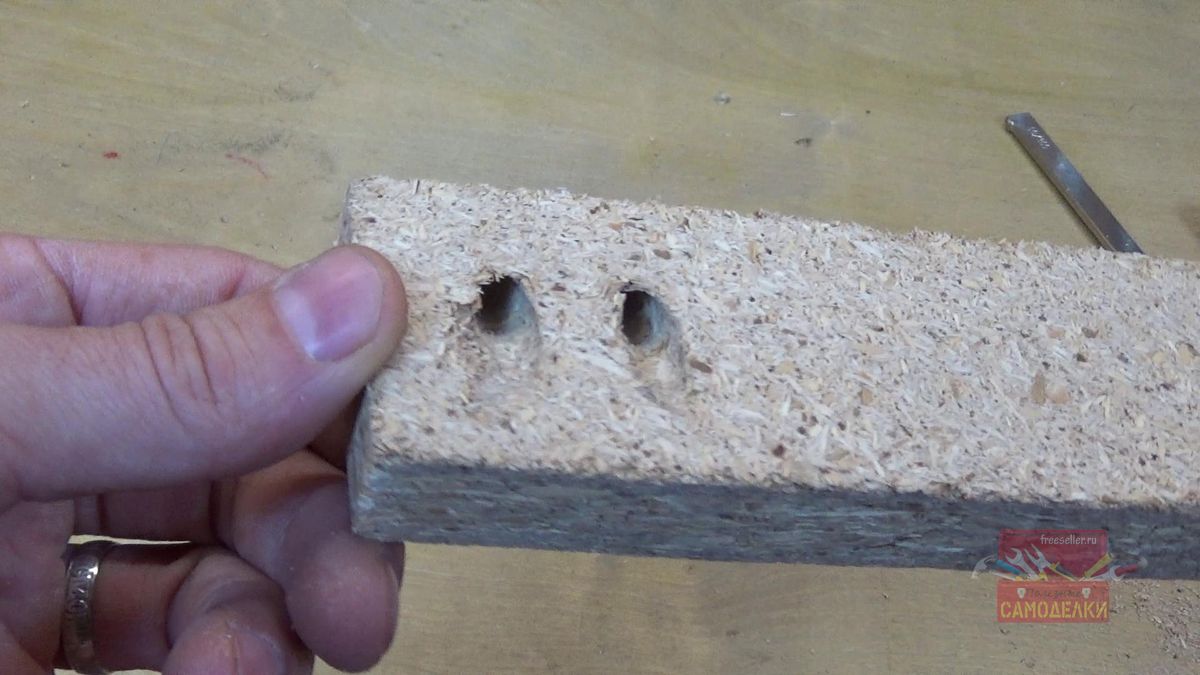

Получаются вот таки отверстия.

Самоделки. Приспособление  косой шуруп
После этого, при помощи саморезов можно скрепить две заготовки. Как показала практика, держится все просто отлично.

Самоделки. Приспособление  косой шурупСамоделки. Приспособление  косой шуруп

Видео по изготовлению приспособления


Так же рекомендую посмотреть видео по изготовлению кондуктора "косой шуруп".


А на этом у меня все! Всем большое спасибо за внимание и до новых самоделок!!!!
