Переделка компьютерного блока питания под новые задачи


Переделка компьютерного блока питания под новые задачи, для питания самоделок.


Давно пылится в углу старенький компьютер?

Вам вполне по силам дать вторую жизнь комплектующим вашего видавшего виды аппарата.

Блок питания необходимая вещь для каждого электронщика, потому, что для питания электронных самоделок нужен источник питания со стабилизированным выходным напряжением от 3 до 12 вольт и силой тока до 10 А, а также встроенной защитой от короткого замыкания. Для этого вполне подойдет компьютерный блок питания.


Основная задача при переделке компьютерного блока питания, определение необходимых проводов в жгуте ( +3.3  вольта, 5 вольт, 12 вольт) и распайка их под свои нужды.

Процесс изготовления

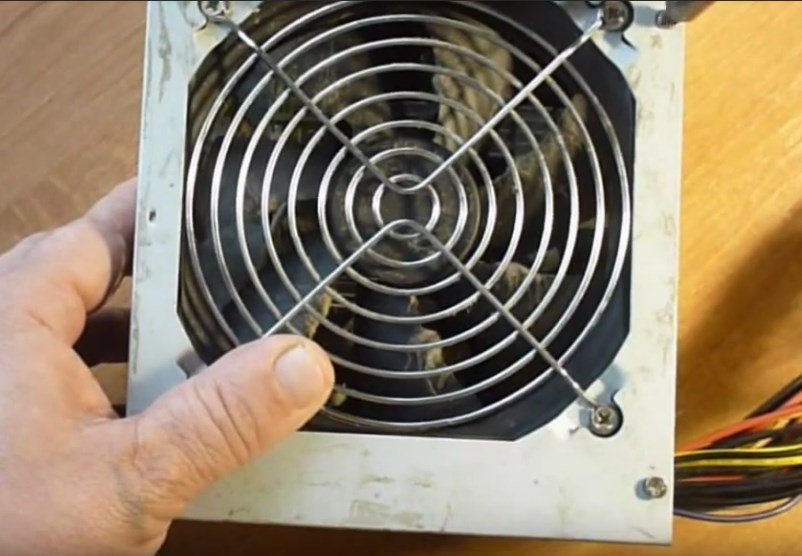

1. Разбираем компьютерный блок питания.


Переделка компьютерного блока питания под свои нужды

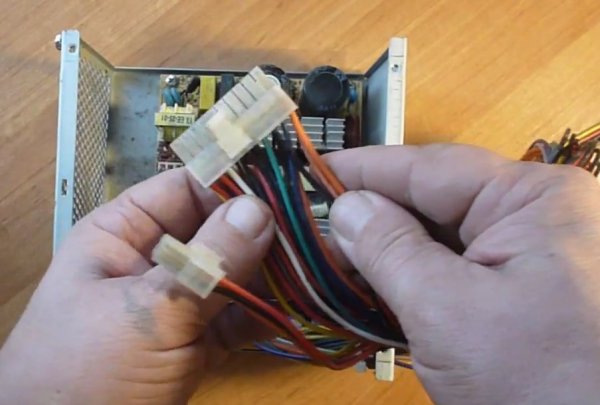

2. Выпаиваем лишние провода ( Подробно изложено в видеоролике).

  Переделка компьютерного блока питания под свои нужды

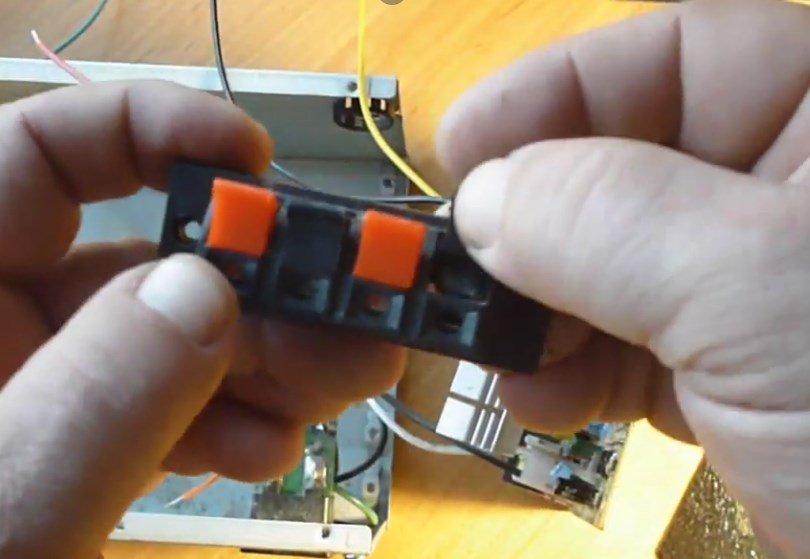

2. Подготавливаем штатное место для раздаточной колодки напряжения.


Переделка компьютерного блока питания под свои нужды

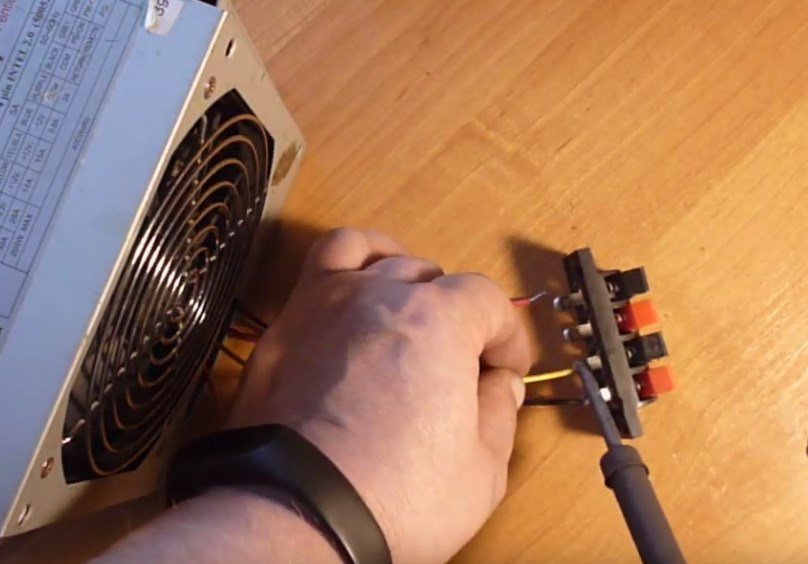

3. Паяем колодку ( Подробно изложено в видеоролике).


Переделка компьютерного блока питания под свои нужды


4. Штатно собираем блок питания.

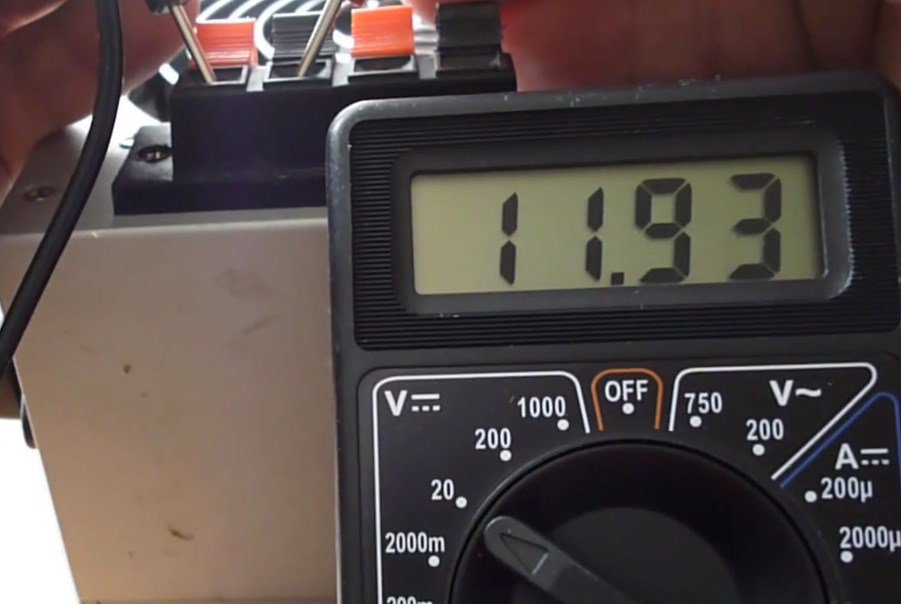

5. Проверяем работу блока, снимаем напряжения с колодки раздачи.


проверка напряжения

Видео по переделке

Видео ролик переделки компьютерного блока питания под свои нужды.




6

комментариев

31 792

просмотра

Похожие самоделки

Комментариев 6
  1. Не понял я ,что просто выкрутил б.п. с системнника.
    +3
  2. Нужно было сделать на все выходные напряжения.
    +2
  3. Познавательно! blush
    0
  4. Можно получить большие напряжения, но за счёт снижения мощности, использовав напряжения (-5В) и (-12В). Комбинируя с (+3.3В), (+5В), (+12В), получаем напряжение до 24В
    +4
  5. Такое возможно было раньше на АТ блоках питания, которые включались тумблером. На АТХ блоках питания компьютер включается с кнопки на системном блоке, которая имеет свой разъем на материнской плате. Короче на разъеме который идет на питание материнской платы надо закоротить два контакта. Причем не постоянно, а краткосрочно отдельной кнопочкой. По моему 8 и 20 (но не очень уверен)
    +1
  6. БП включается путём замыкания зелёного провода на массу.
    https://sys-adm.in/images/MyArticles/hardware/enablebp/bpschema.png
    +2
