Пайка светодиодов при помощи утюга

5 комментариев 5 564 просмотра
Сейчас светодиодной лампой никого не удивишь. Продают их практически везде. Цена за 10 ватт, начинается от 1 $. А того и меньше. Так как лампочки распространены, то и ломаются довольно часто. Одна из частых причин выхода из строя  это перегорание светодиодов. Раньше я менял светодиоды на работе, паяльным феном. Сегодня покажу довольно простой способ замены светодиодов. Паять будем утюгом. С данной задачей справится даже домохозяйка.

Инструменты

  • утюг;
  • флюс;
  • мультиметр;
  • два пинцета.

Процесс

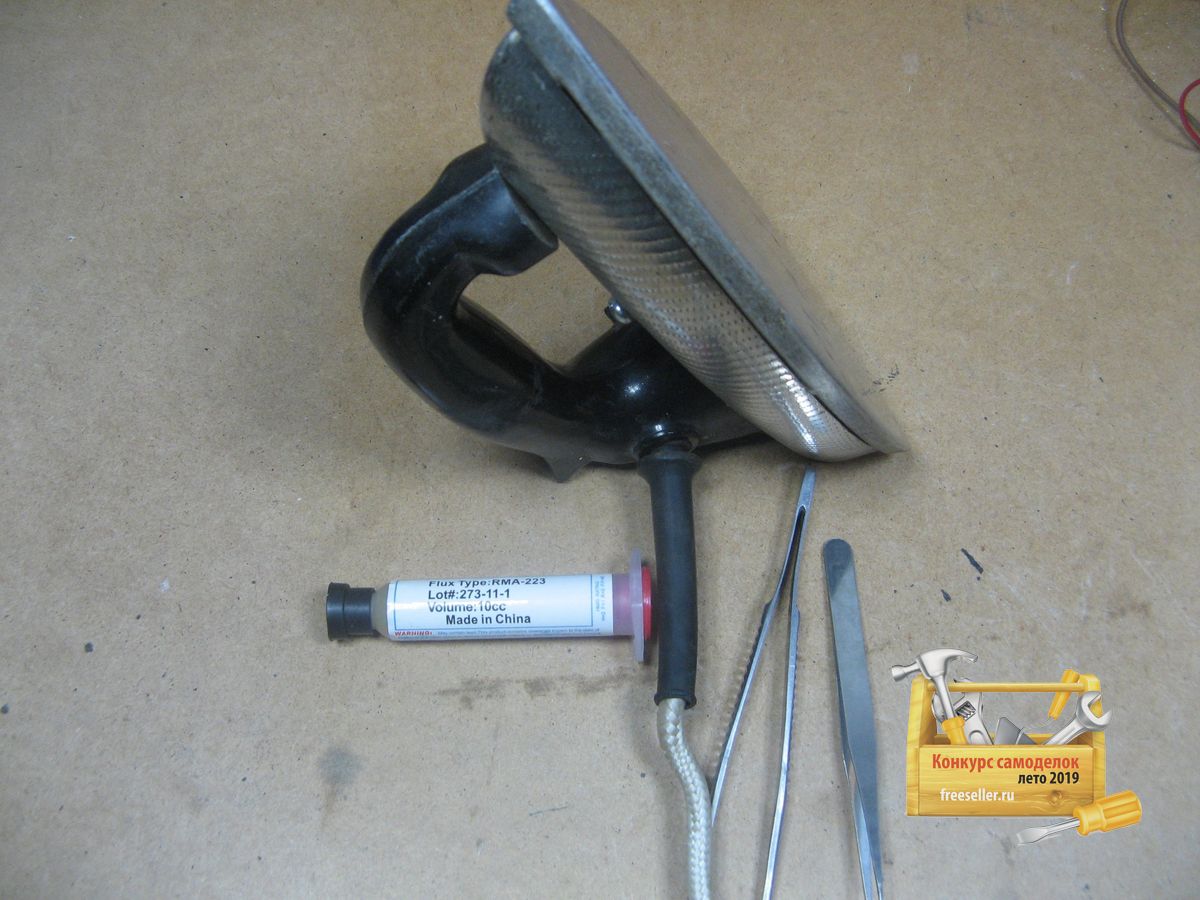

Утюг у меня самый советский, простой. Пинцеты можно взять любые.

Пайка светодиодов утюгом

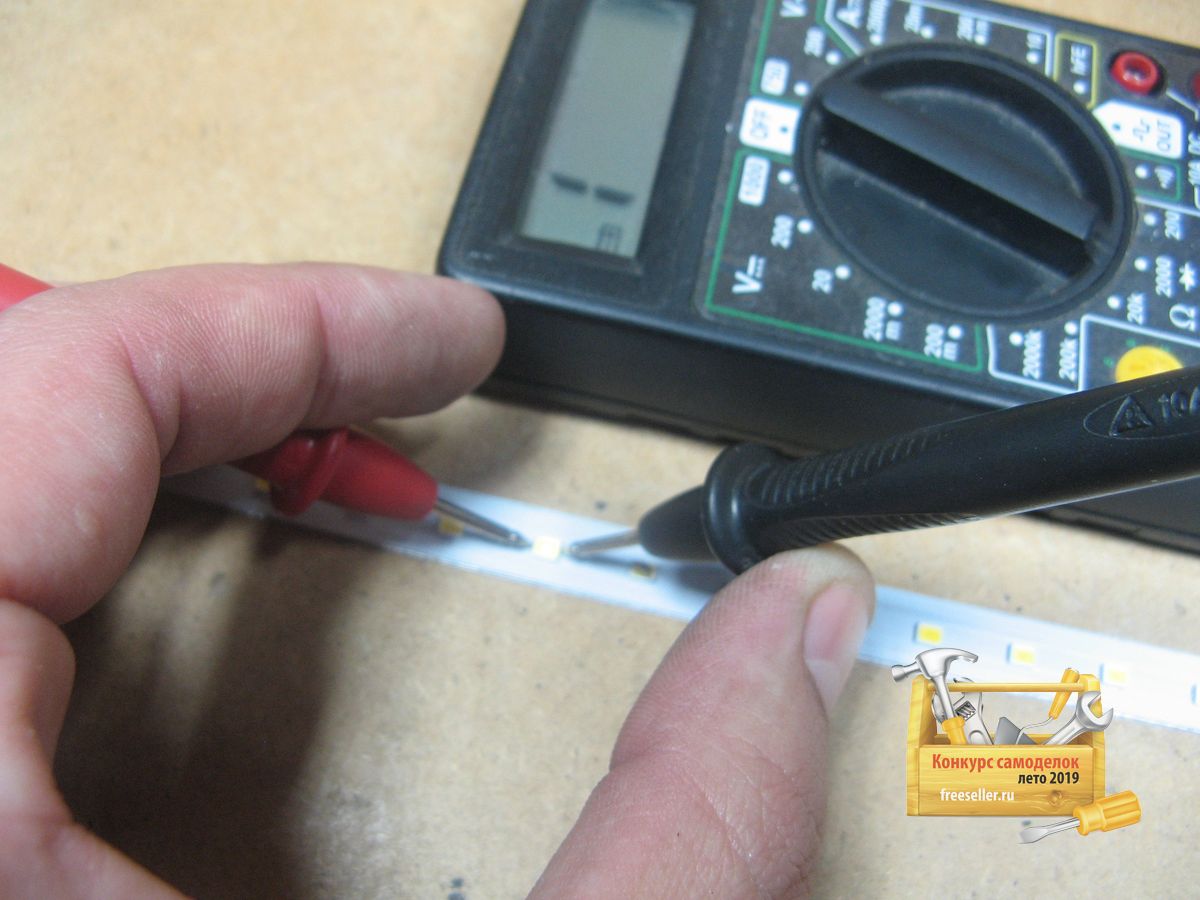

Для начала прозваниваем светодиоды. При правильной полярности, светодиод светится. Находим те, которые не светятся. Маркером помечаем.

Пайка светодиодов утюгом

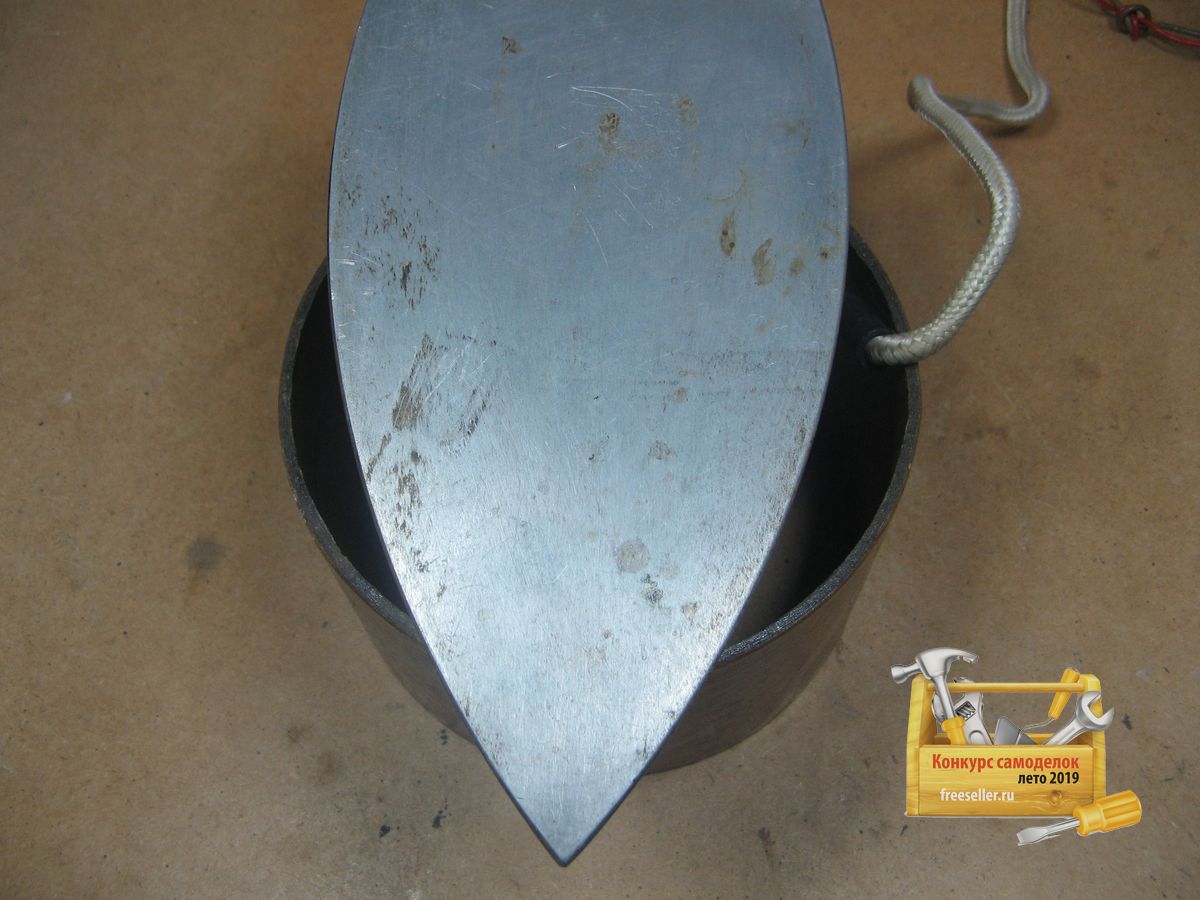

Намазываем места пайки флюсом. Я применяю китайский RMA-223, можно взять канифольный. Разогреваем утюг. Я его закрепил на подставке, иначе он норовит упасть.

Пайка светодиодов утюгом

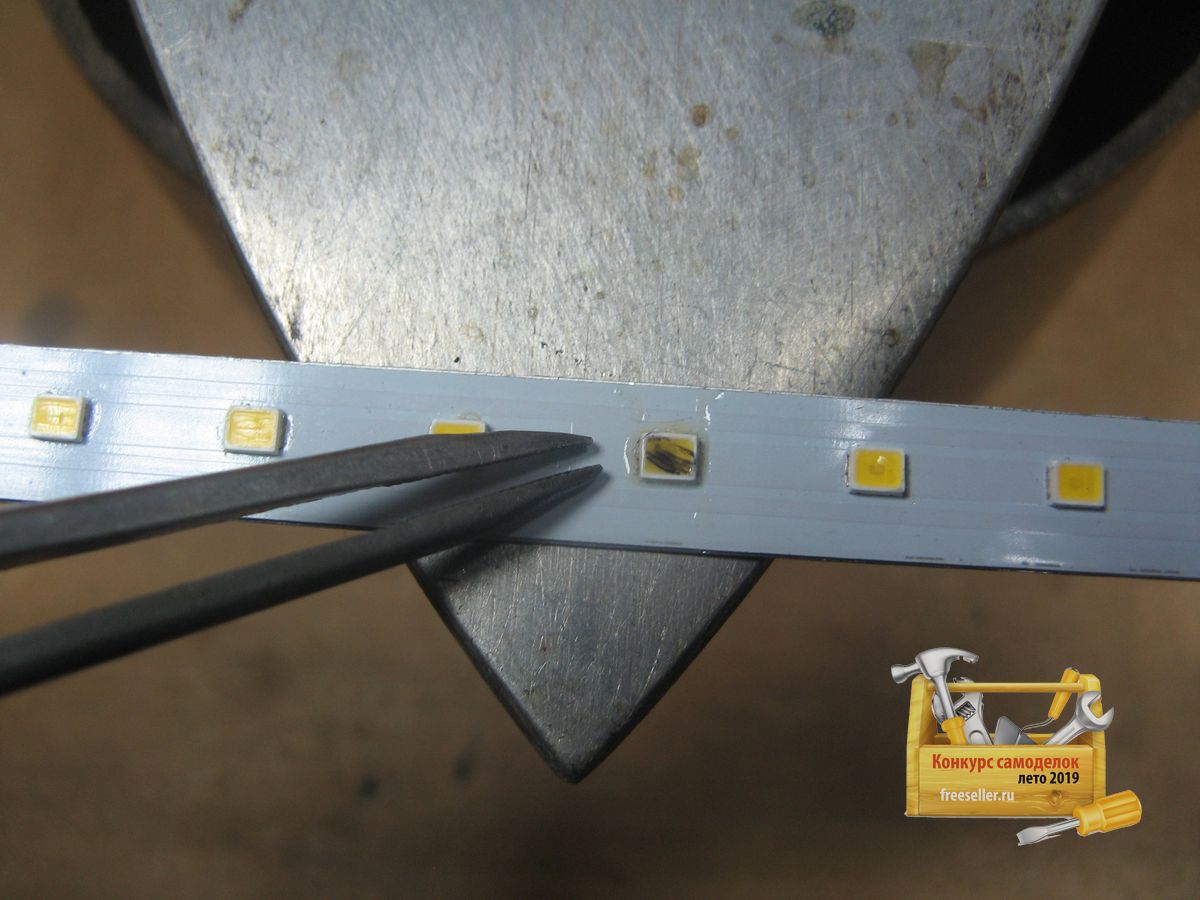

Когда наш утюг нагрелся, кладем плату со светодиодом на него. У меня это полоски на алюминиевой основе. Придавливаем пинцетом, для хорошего прогрева. Показываю на примере одного.

Пайка светодиодов утюгом

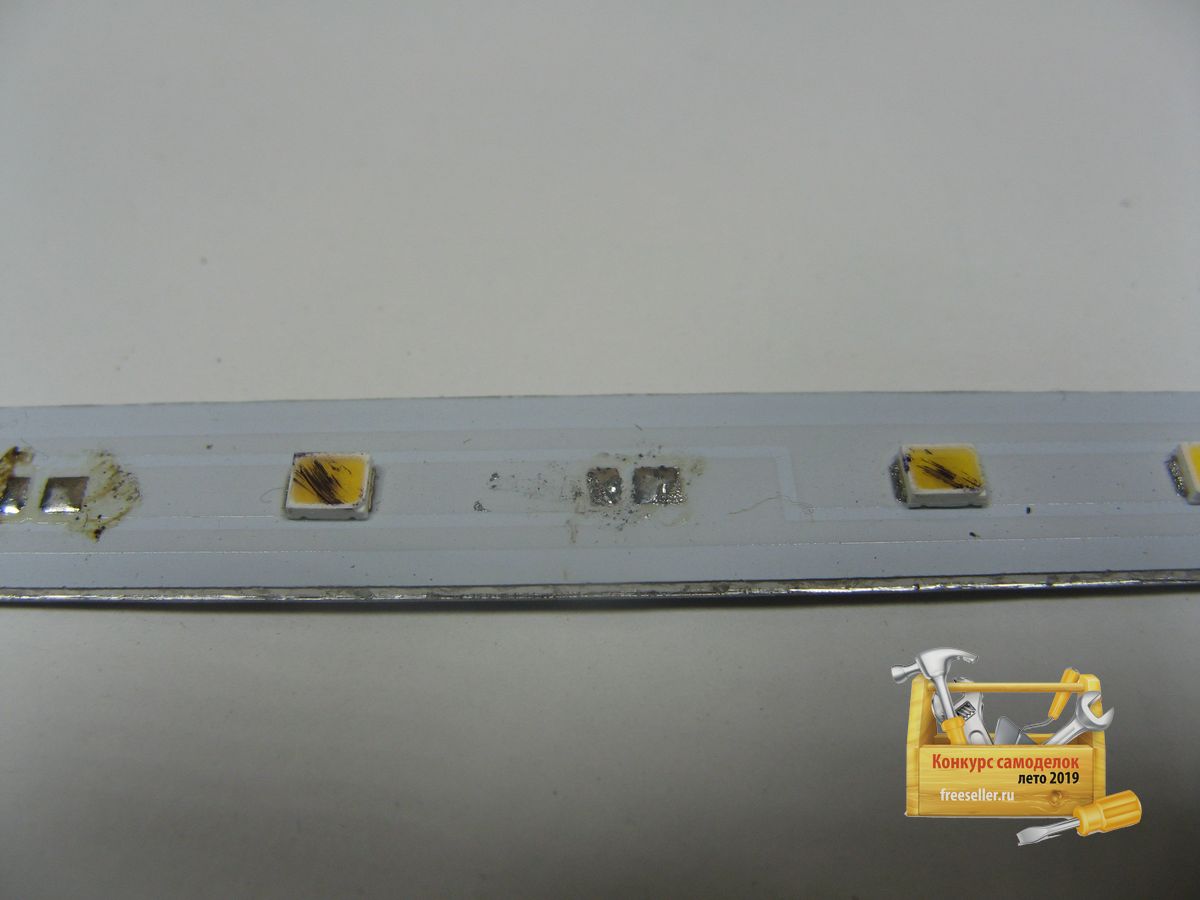

Снимаем светодиоды.

Пайка светодиодов утюгом

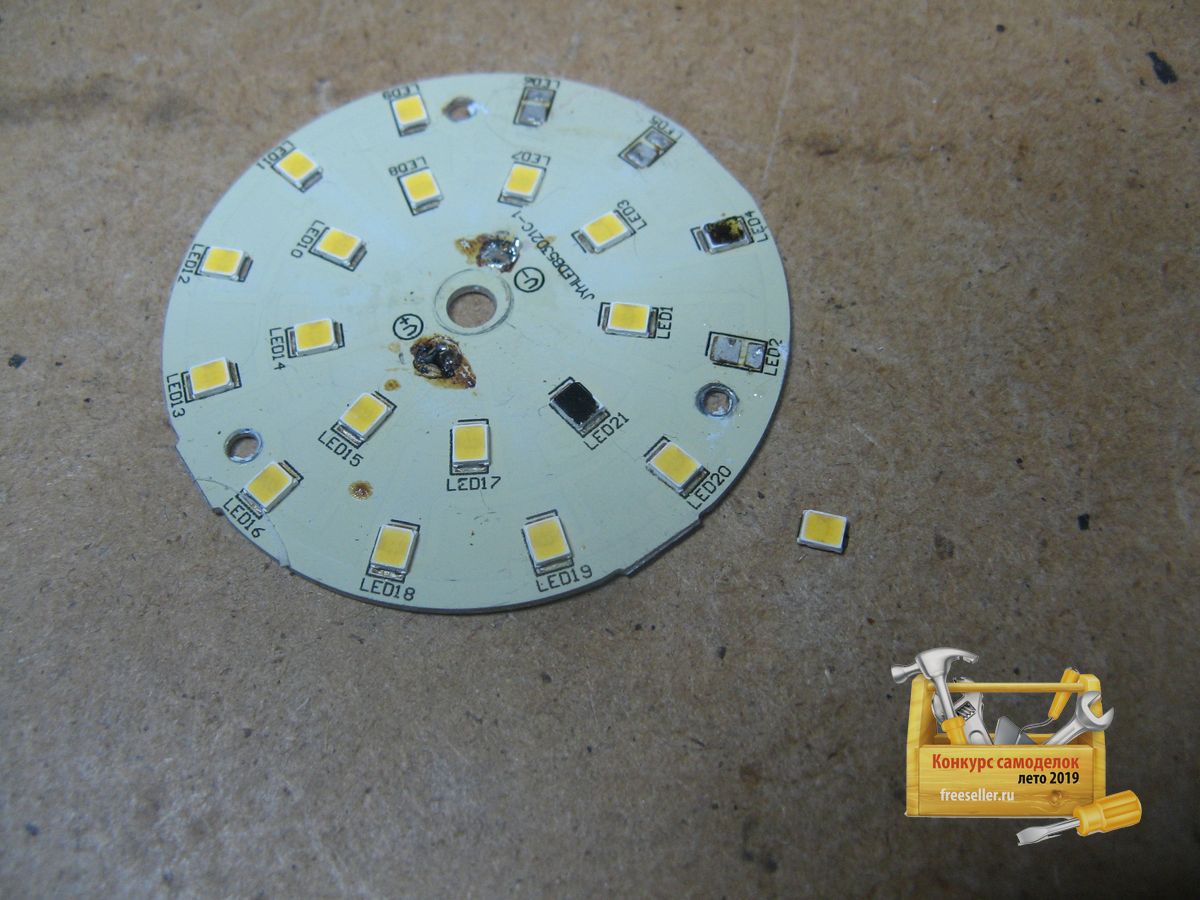

Теперь с донора снимаем светодиоды.

Пайка светодиодов утюгом
Мажем флюсом контактные площадки и ставим светодиод. Главное не перепутать полярность.

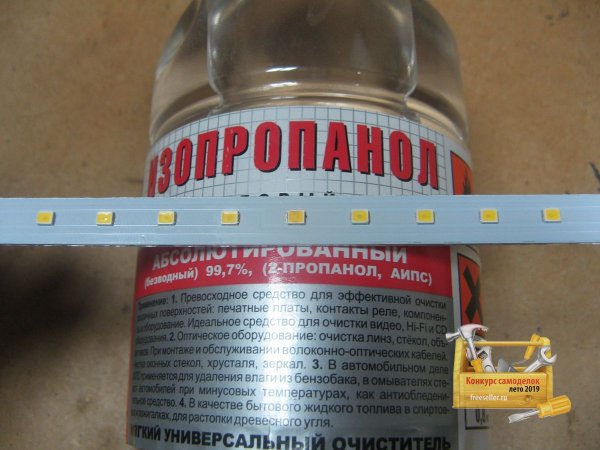

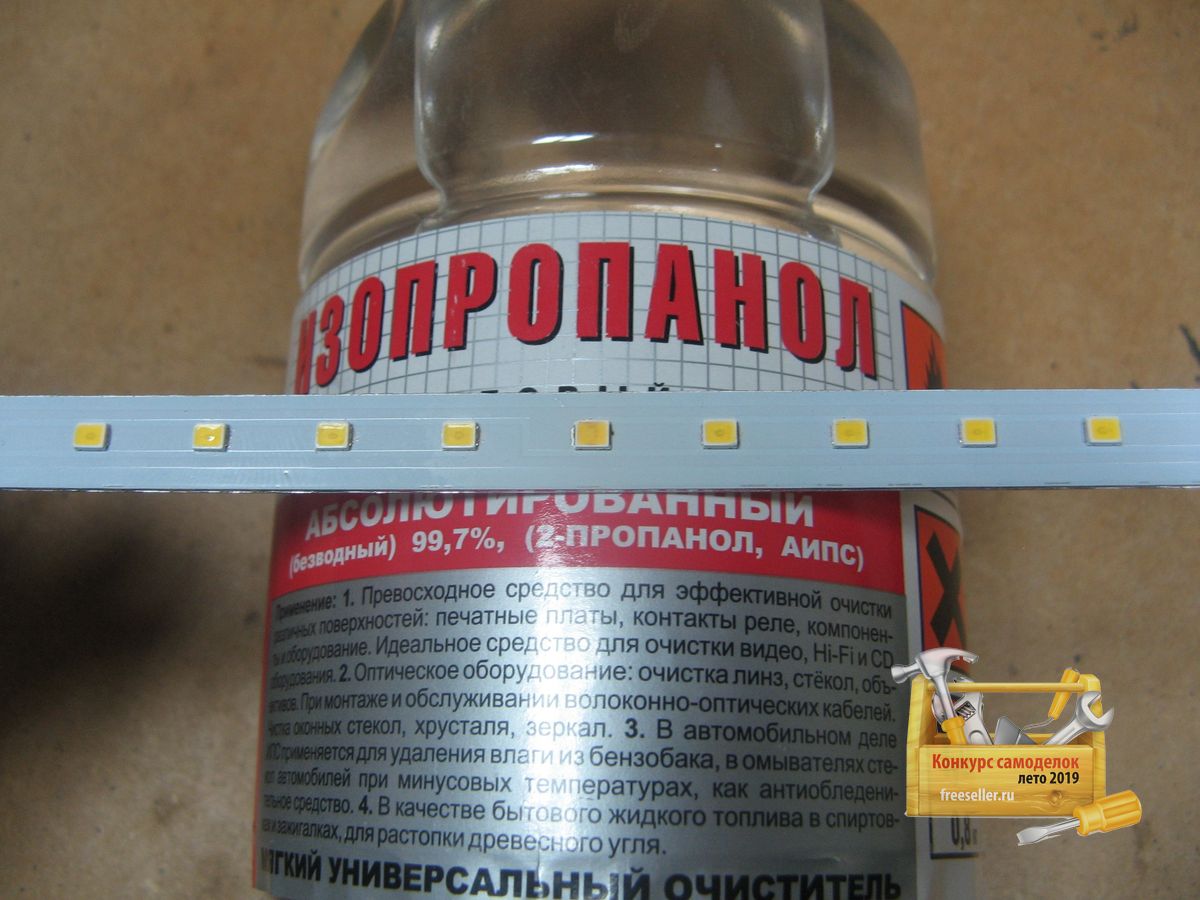

Место пайки очищаем с помощью изопропилового спирта. Можно хоть духами.

Пайка светодиодов утюгом
Проверяем мультиметром. Все светится.

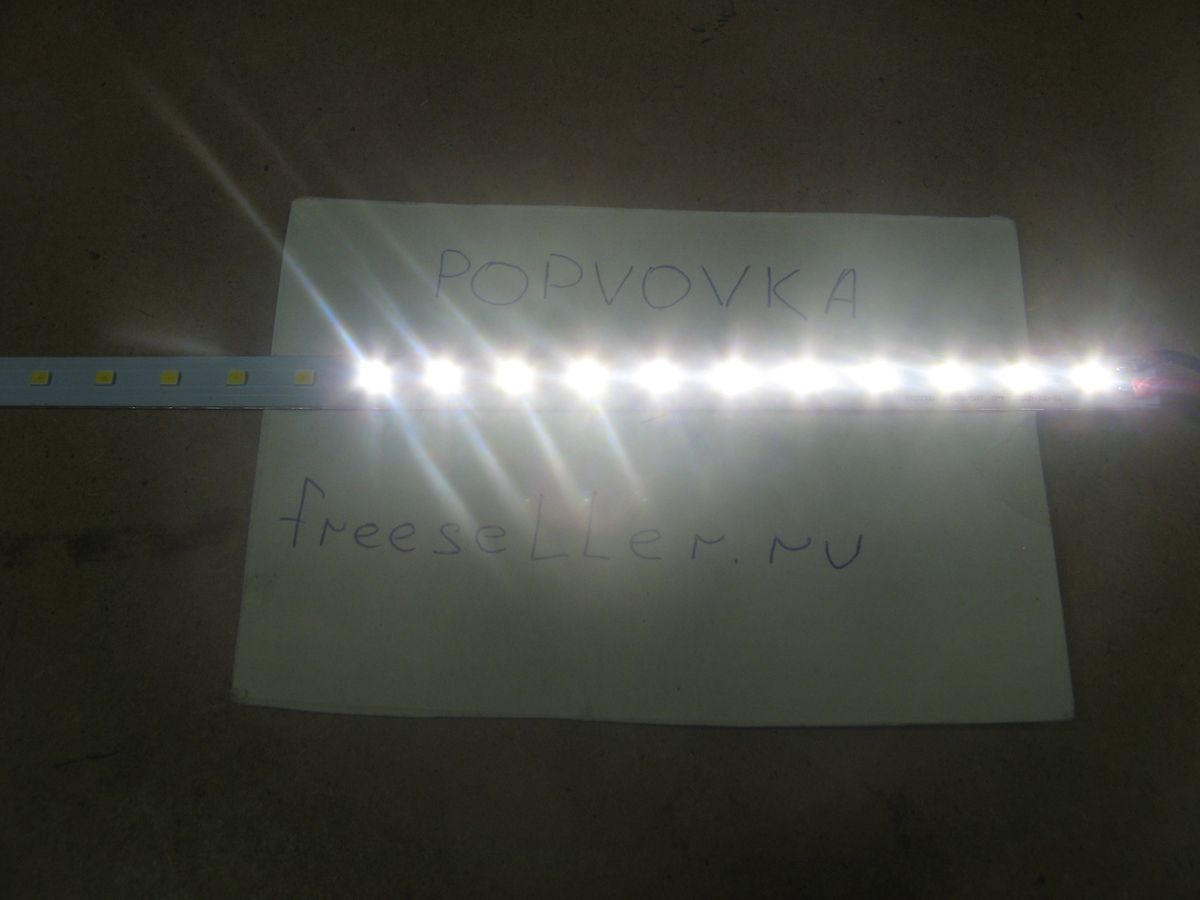

Подключаем блок питания и радуемся. Все получилось.

Пайка светодиодов утюгомКонкурс самоделок Лето-2019 от сайта freeseller.ru Пайка светодиодов утюгом
Видео прилагается.

[media=https://www.youtube.com/watch?v=n_6LtccxNZw&]
