USB зарядное на много устройств из блока питания от компа своими руками

9 734 просмотра
USB зарядное на много устройств из блока питания от компа своими руками


Изготовление USB зарядного устройства на 7 устройств из ненужного блока питания от компьютера.


Поступила просьба на сборку такой себе многоканальной зарядки.

Нужно заряжать 5-7 телефонов. Можно конечно использовать родные зарядки. Для этого понадобится удлинитель на много розеток. Можно применить только шнуры от зарядок. Соберем доступное многоканальное зарядное устройство. USB зарядное на много устройств из блока питания от компа своими руками

Комплектующие

  • блок питания компьютера;
  • USB гнезда;
  • выключатель;
  • светодиод;
  • резистор;
  • листовой пластик.

О комплектующих

У меня была отдельно плата от блока питания компьютера. Я ее использовал с каналом +12 вольт. Сейчас мне нужен канал +5 вольт.

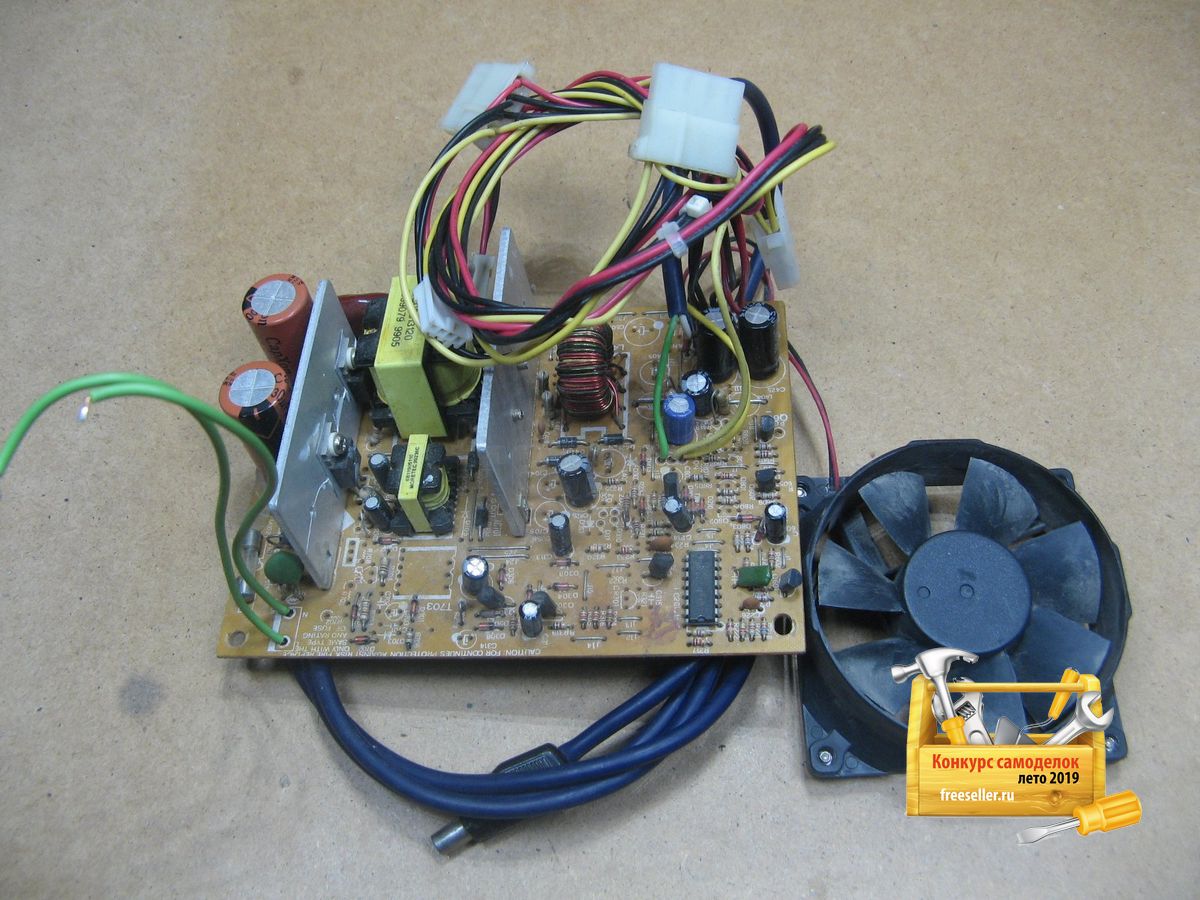

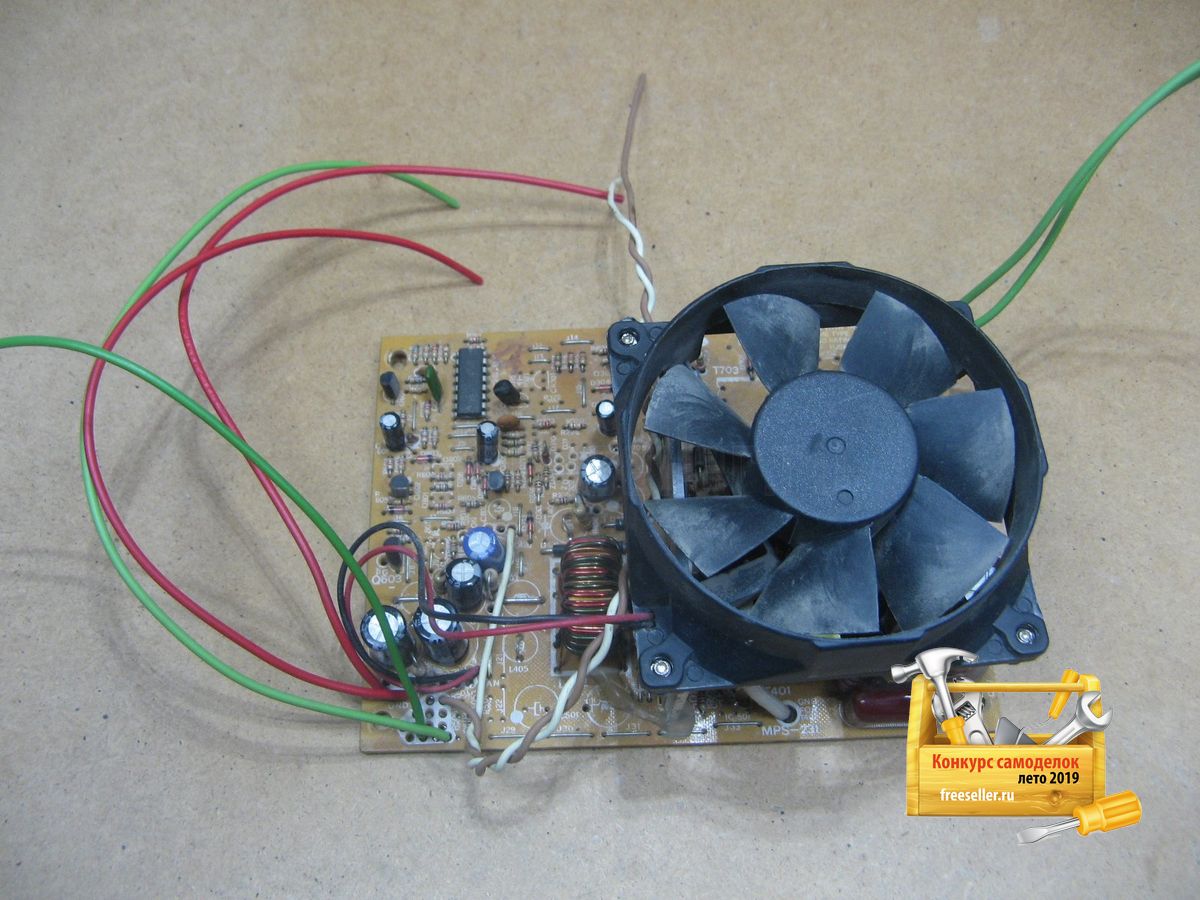

Плата от компьютерного блока питания

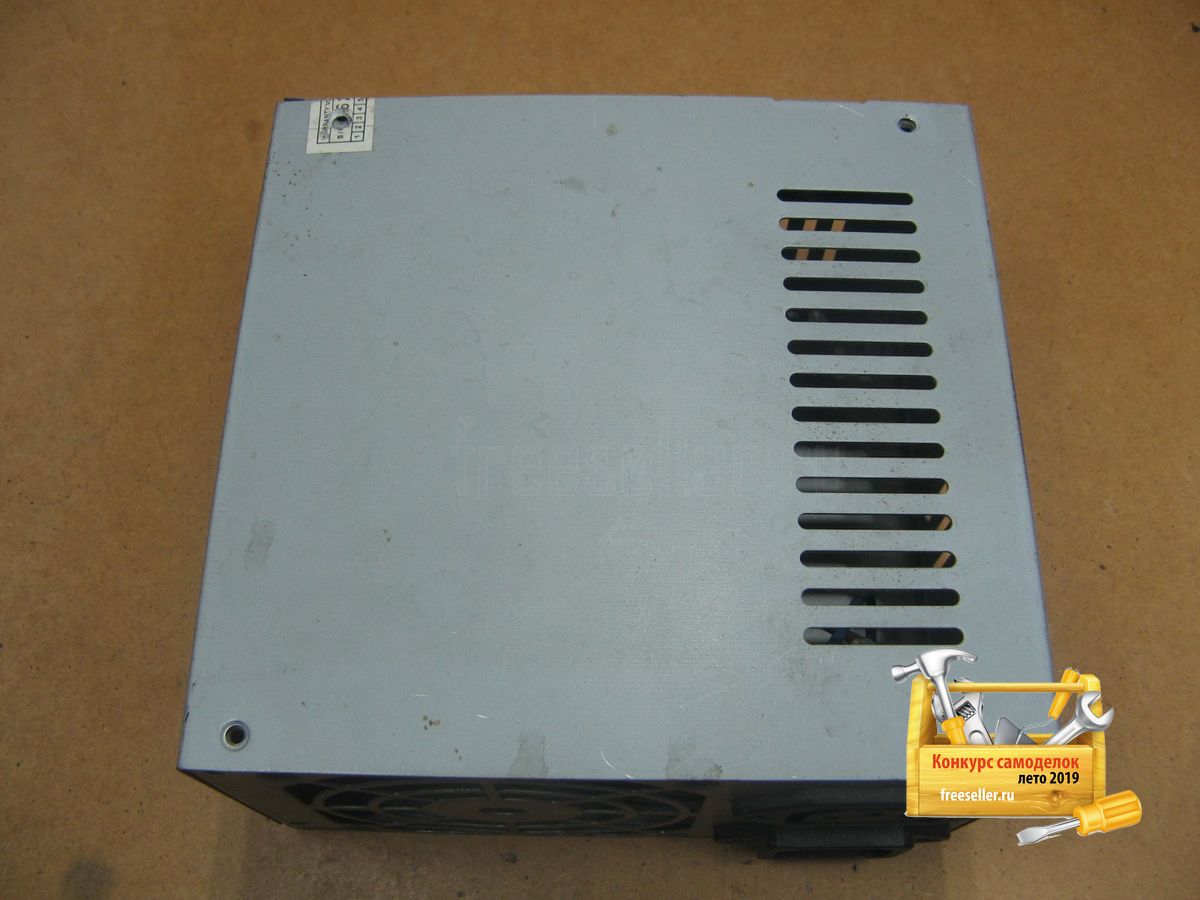

Корпус от другого БП. Плата у меня использовалась без корпуса.


Корпус от компьютерного блока питания

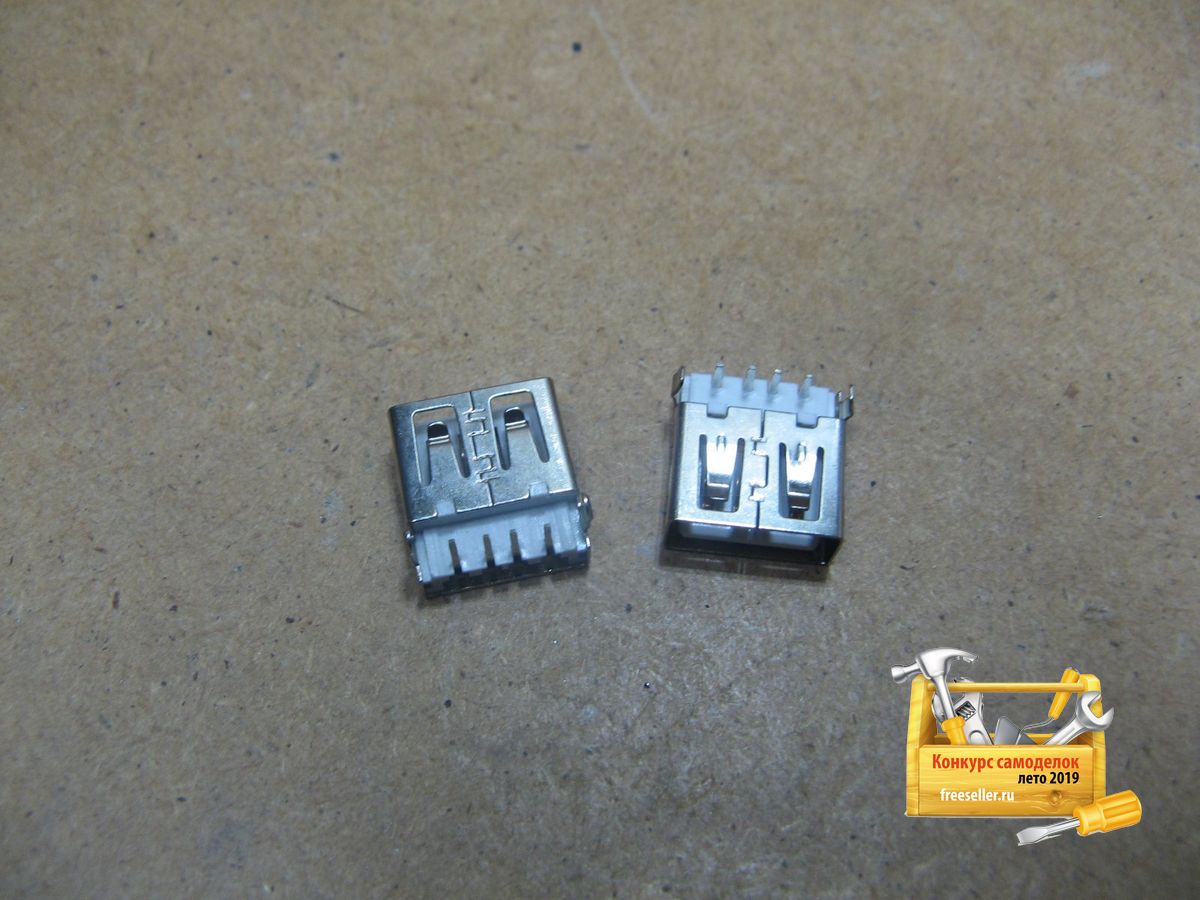

USB гнезда из поднебесной, обошлись дешево. Мне понадобится 7 штук.


USB гнезда

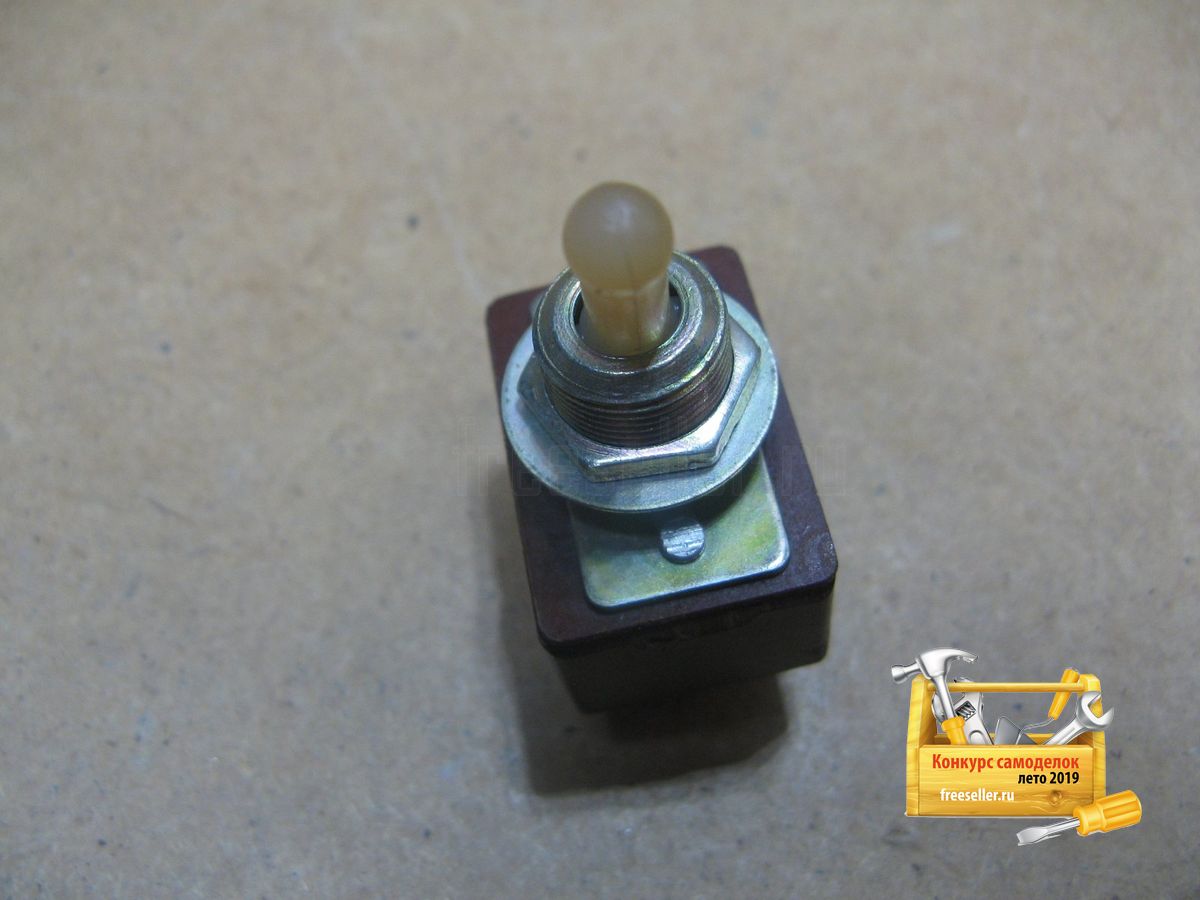

Выключателем в блоке питания я применю тумблер Т3.


Тумблер Т3


Резистор АЛ307. Нужен резистор на 1 кОм. Мощностью 0,125 ватт. Подключаю к шине 12 вольт.


Резистор АЛ307

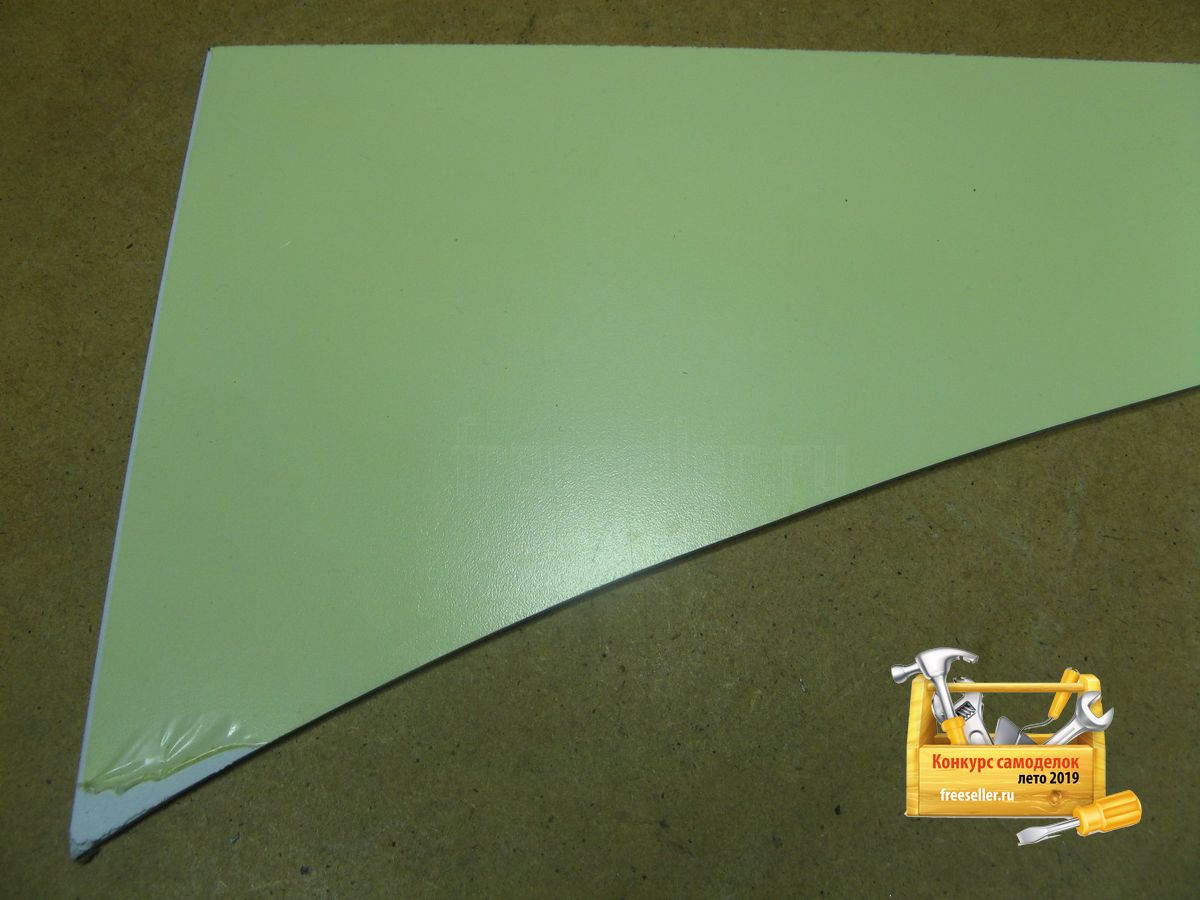

Листовой пластик из ПВХ. Нужен небольшой отрезок.


Листовой пластик


Сборка

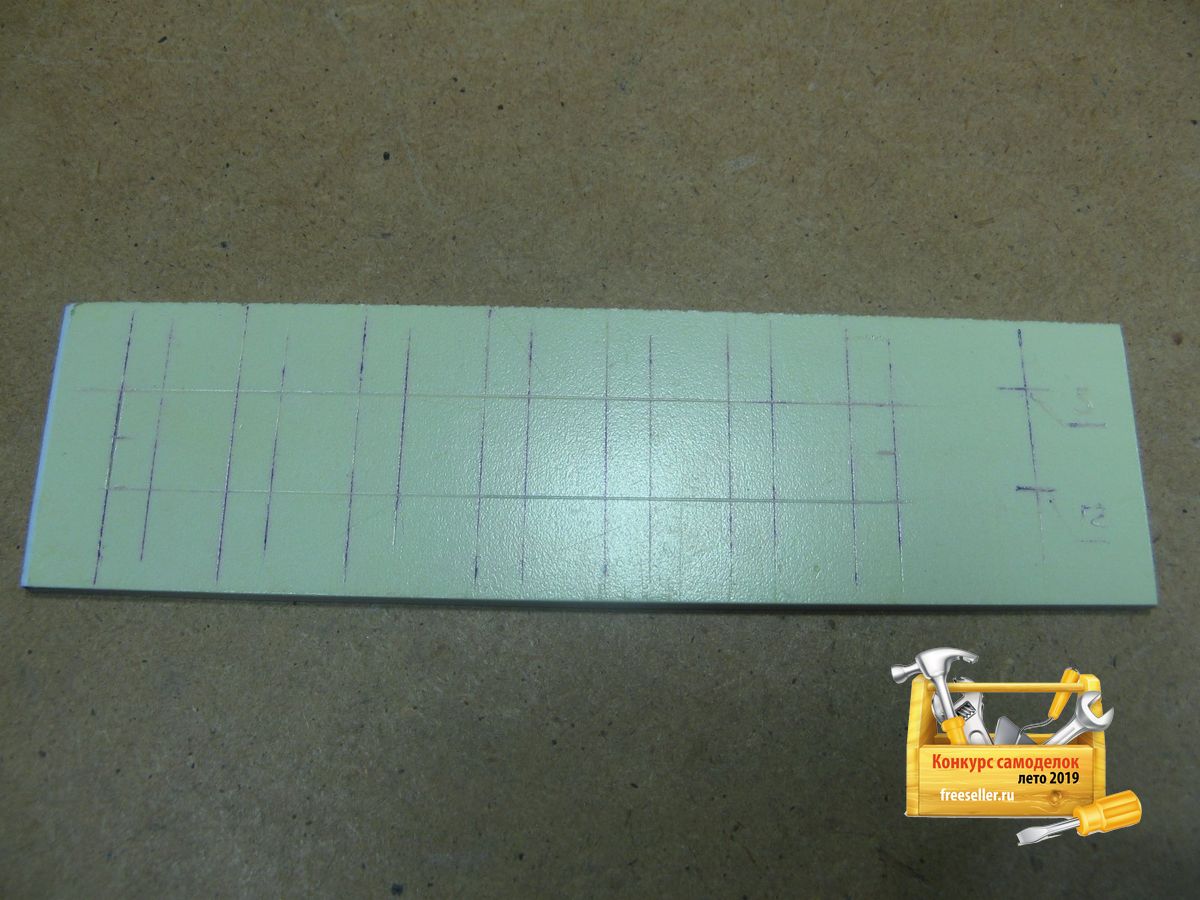

Из пластика вырезаю отрезок по корпусу блока питания. Возьму полоску. Размечаю окна под USB гнездам.


Сборка USB зарядного устройства на много устройств

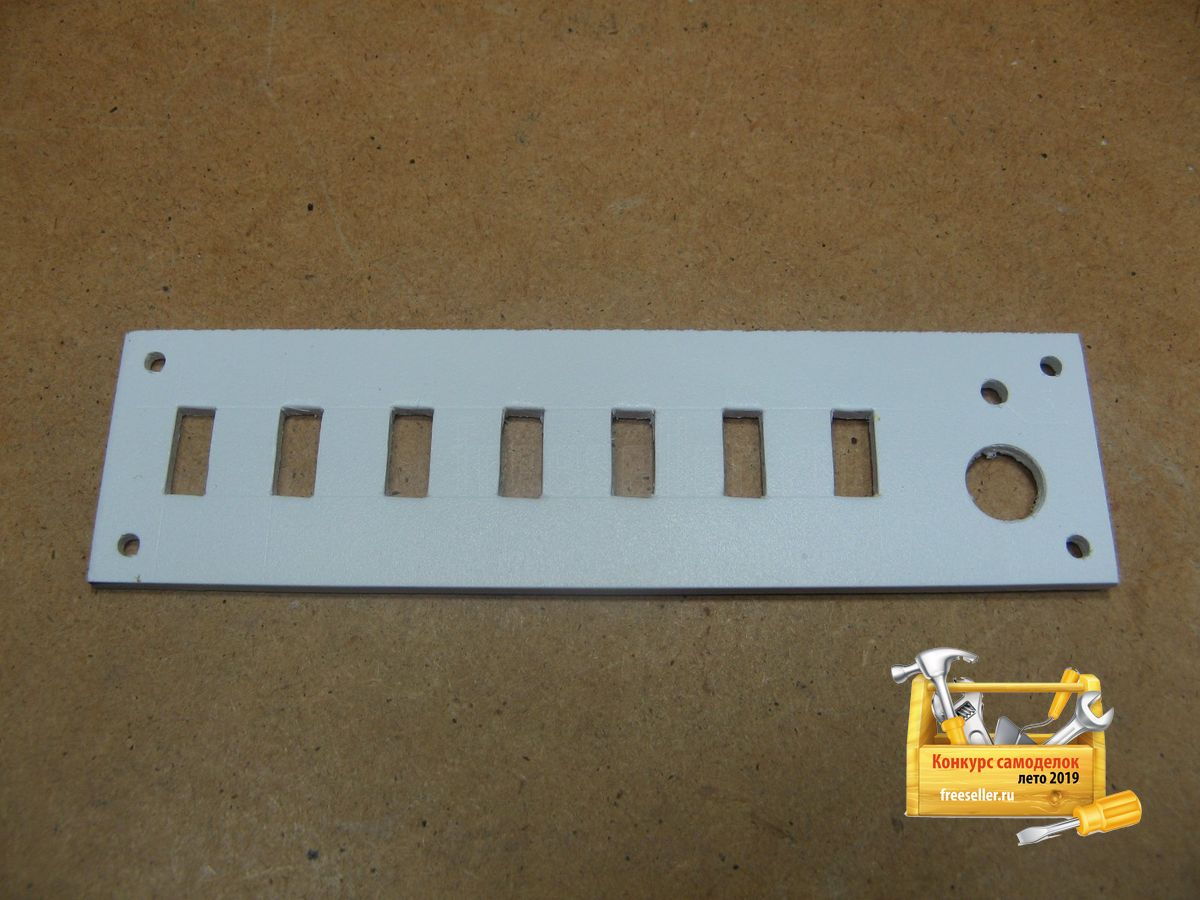

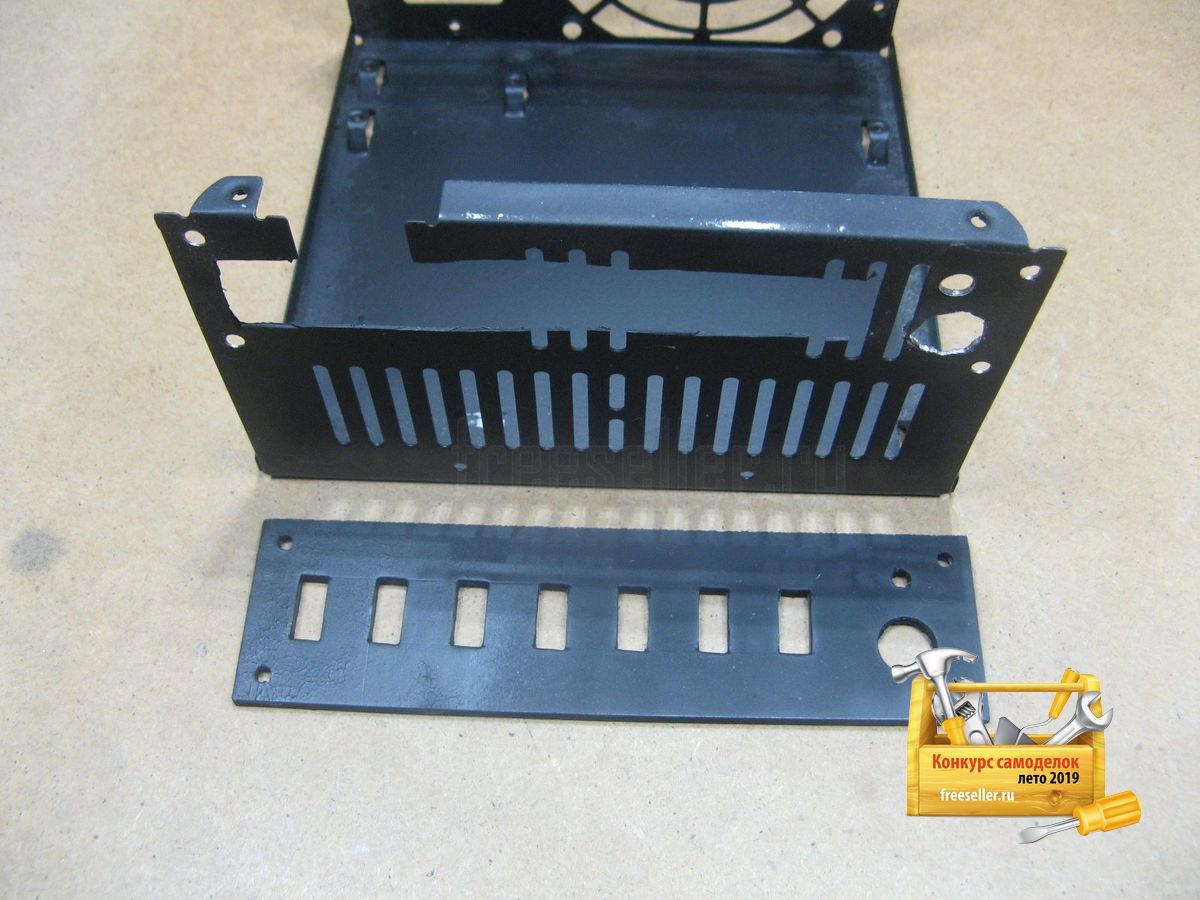

Все вырезаю. Получилась такая вот панелька.


Сборка USB зарядного устройства на много устройств


Решил все покрасить. Крашу из баллончика, в черный цвет нижнюю часть корпуса и панельку.


Сборка USB зарядного устройства на много устройств

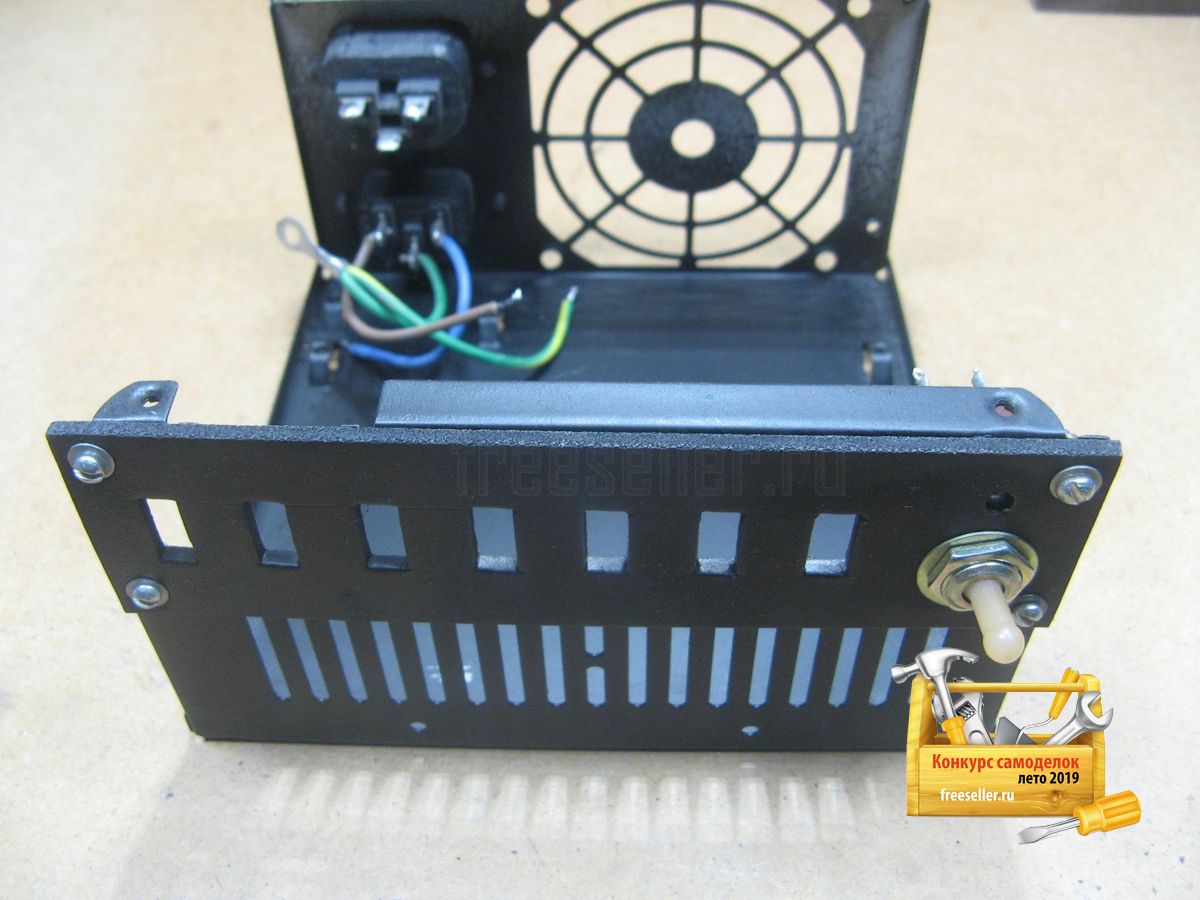

Прикручиваю винтами М3. Так же устанавливаю тумблер.


Сборка USB зарядного устройства на много устройств

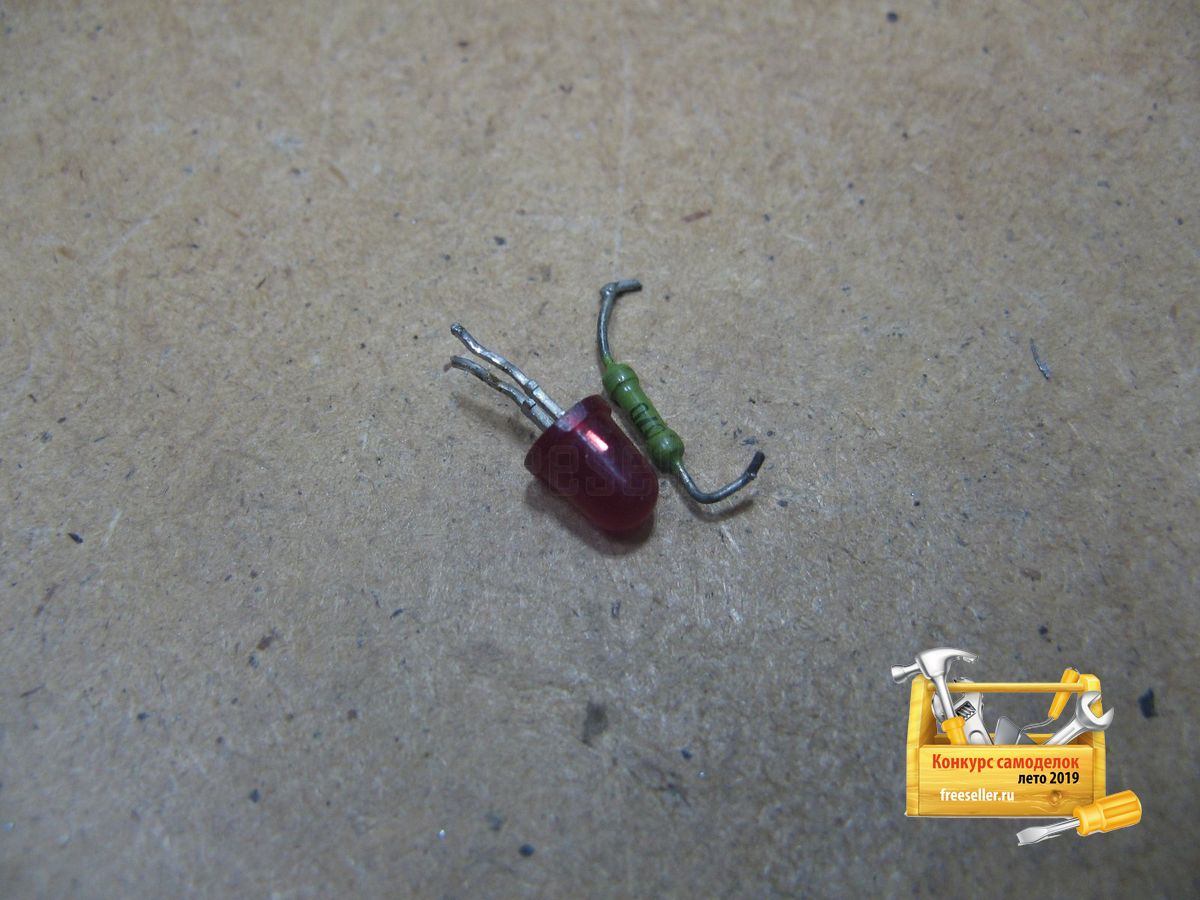

На плате блока питания подготавливаю провода. Зеленые минус. Красные плюс. Витой провод пойдет на светодиод. Припаиваю провода на 12 вольт, через токоограничивающий резистор.


USB зарядного устройства на много устройств своими руками

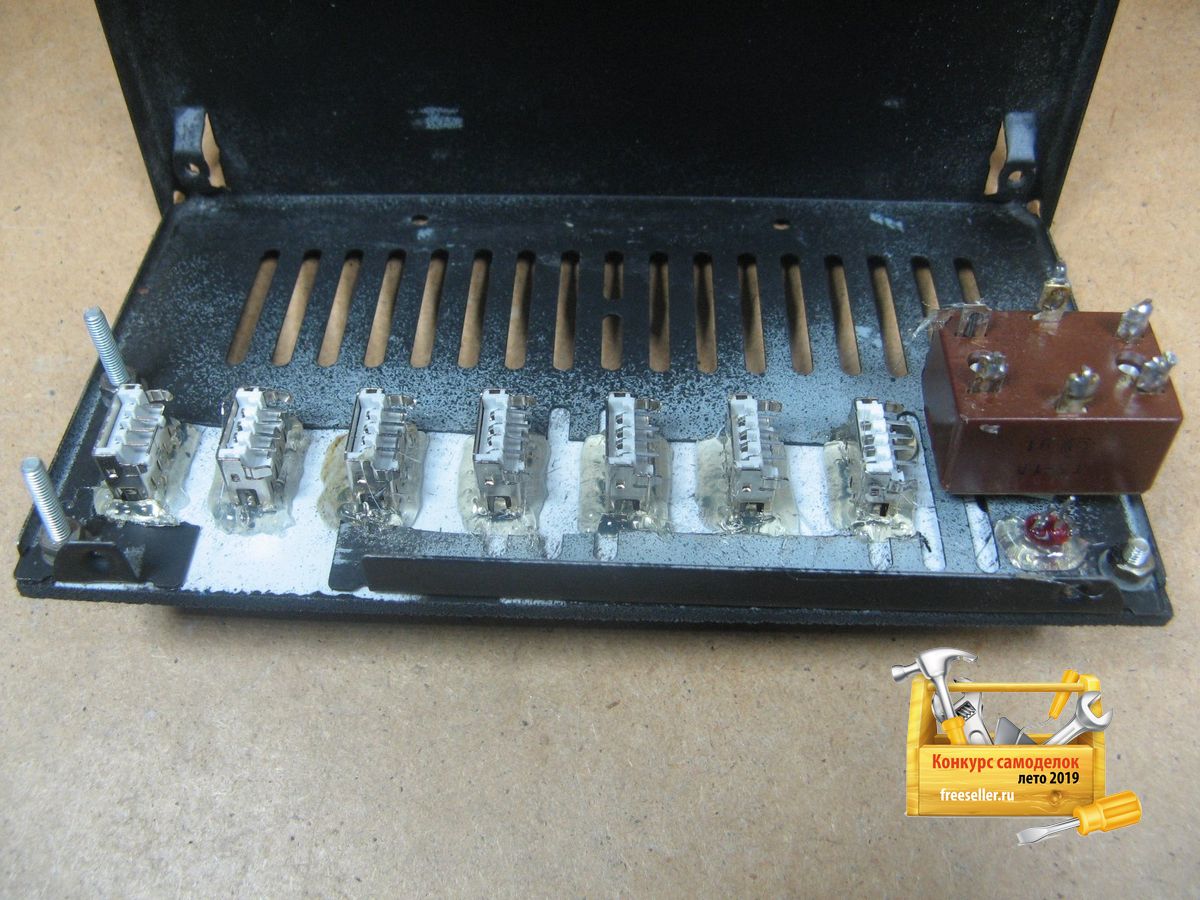

Устанавливаю USB гнезда на термо клей. Вполне хорошо держится.


USB зарядного устройства на много устройств своими руками

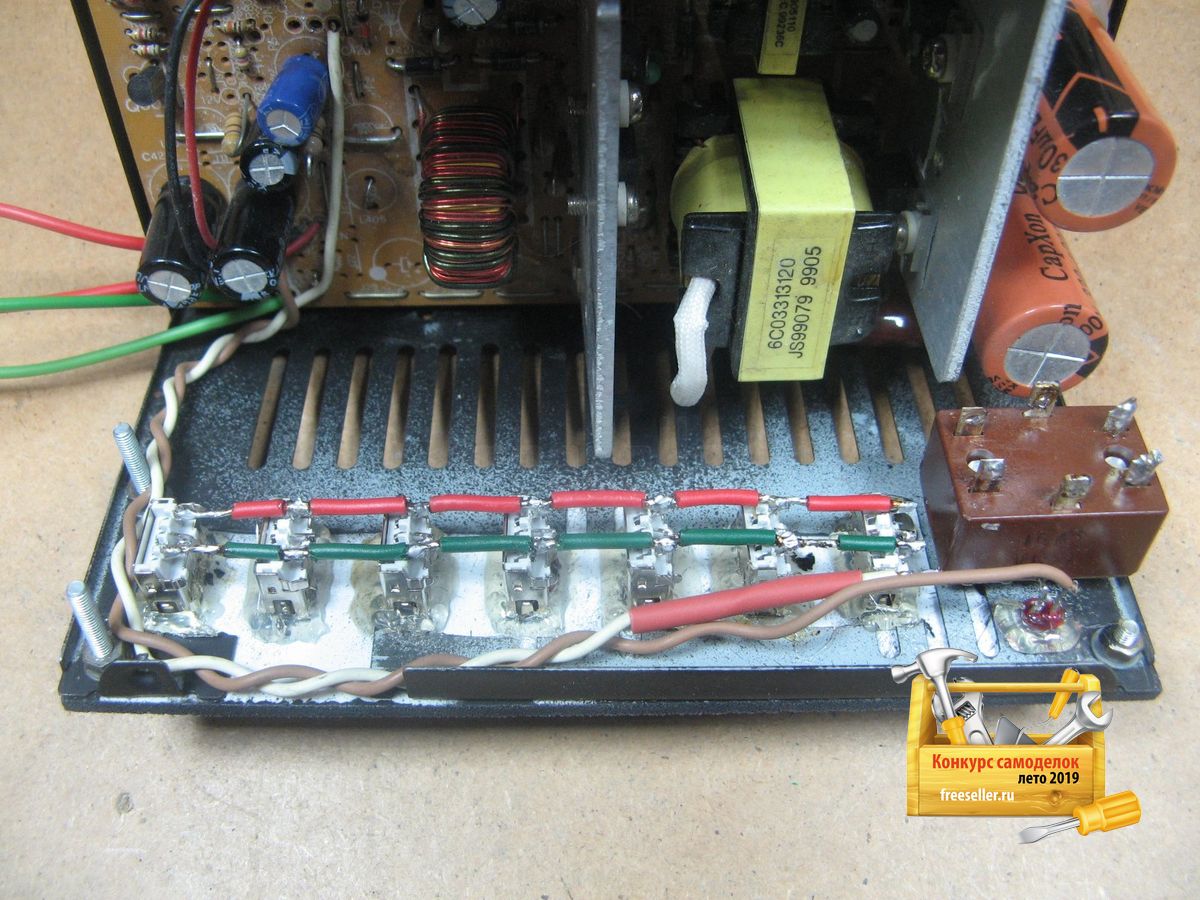

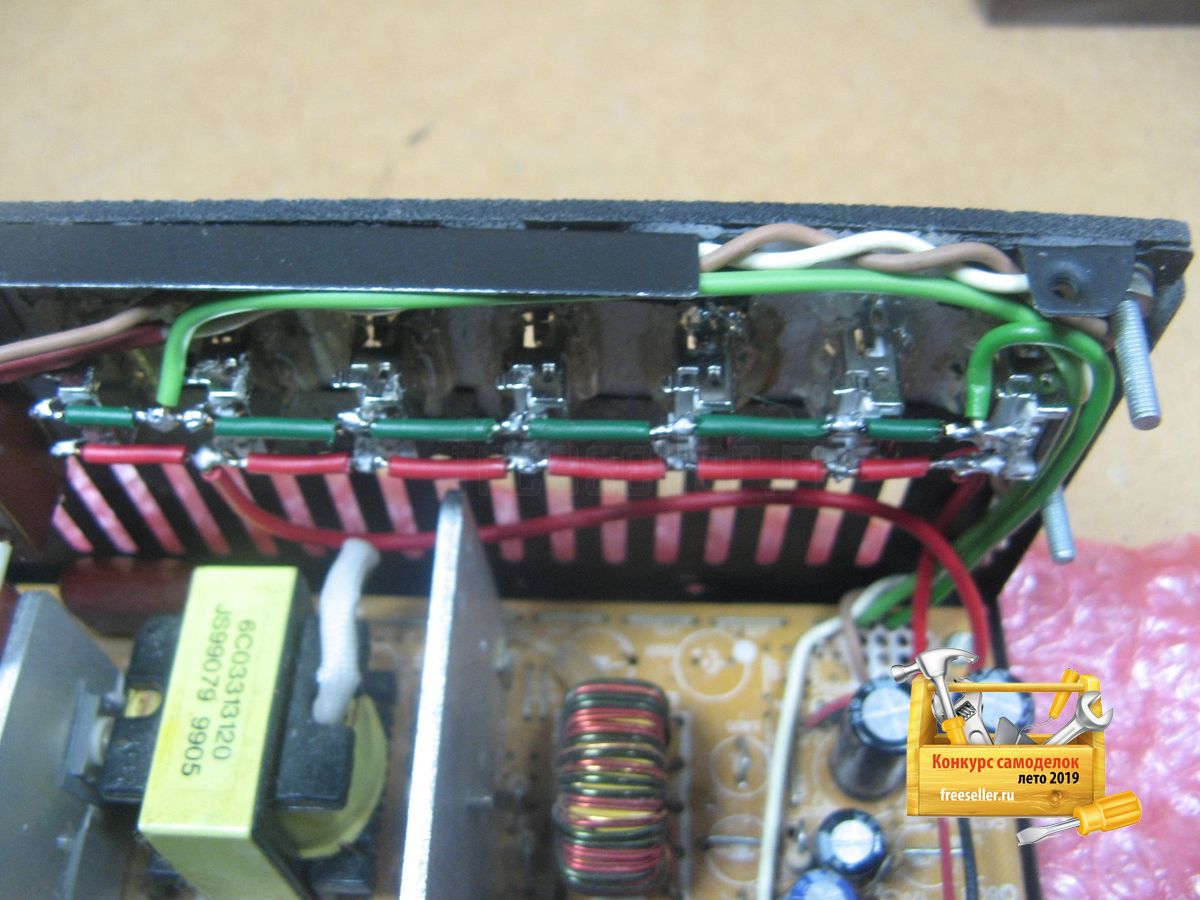

Соединяю плюсовые контакты между собой. Минусовые тоже соединяю вместе. Средние контакты нужно перемкнуть. Если не перемкнуть, то устройство будет заряжаться током не более 500 мА. Припаиваю провода к светодиоду. В термо-усадочной трубке спрятался резистор.


USB зарядного устройства на много устройств своими руками


Припаиваю провода с блока питания, соответственно полюсов.


USB зарядного устройства на много устройств своими руками


Гнезда поджал отрезком ПВХ пластика. Теперь точно не провалятся.


USB зарядного устройства на много устройств своими руками

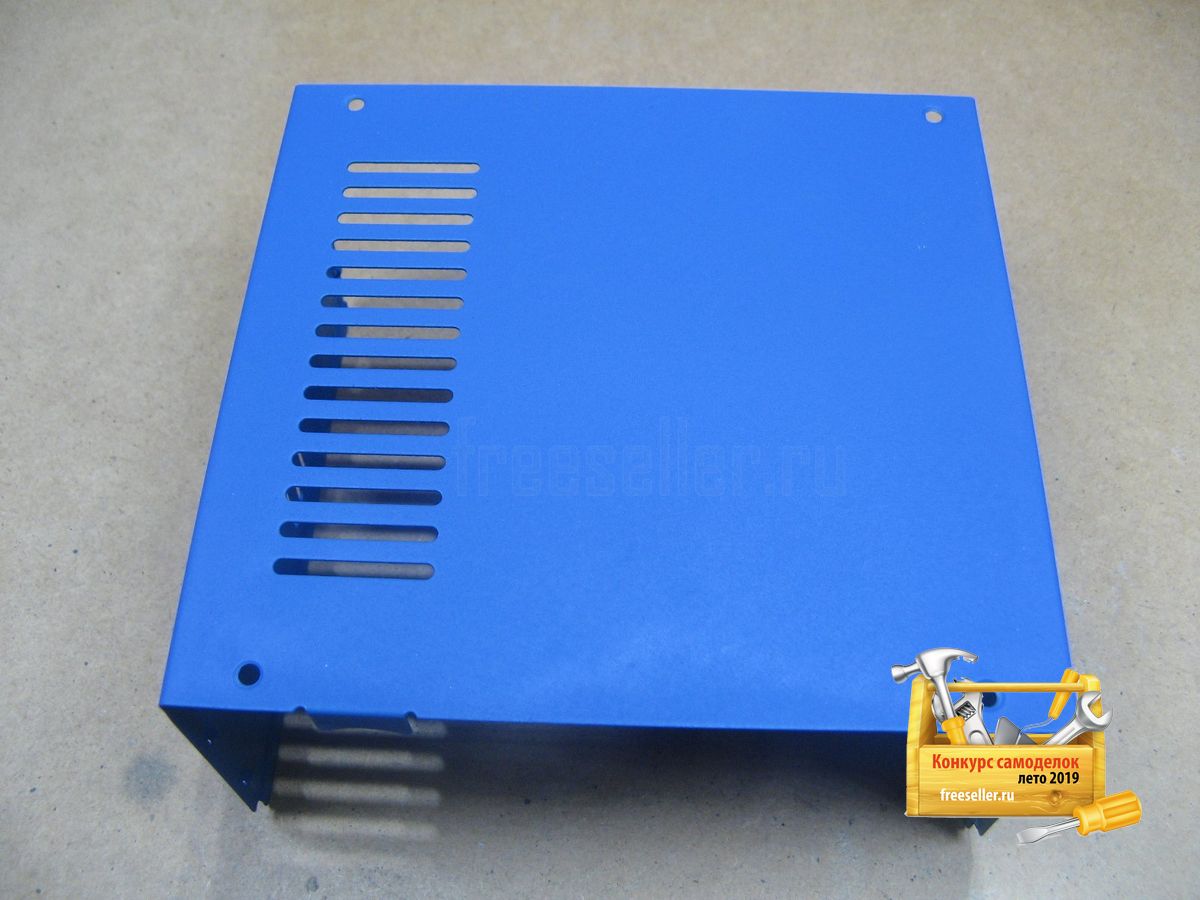

Крышку покрасил в синий цвет, тоже из баллончика. Крышку прикручиваю.


USB зарядного устройства на много устройств своими руками

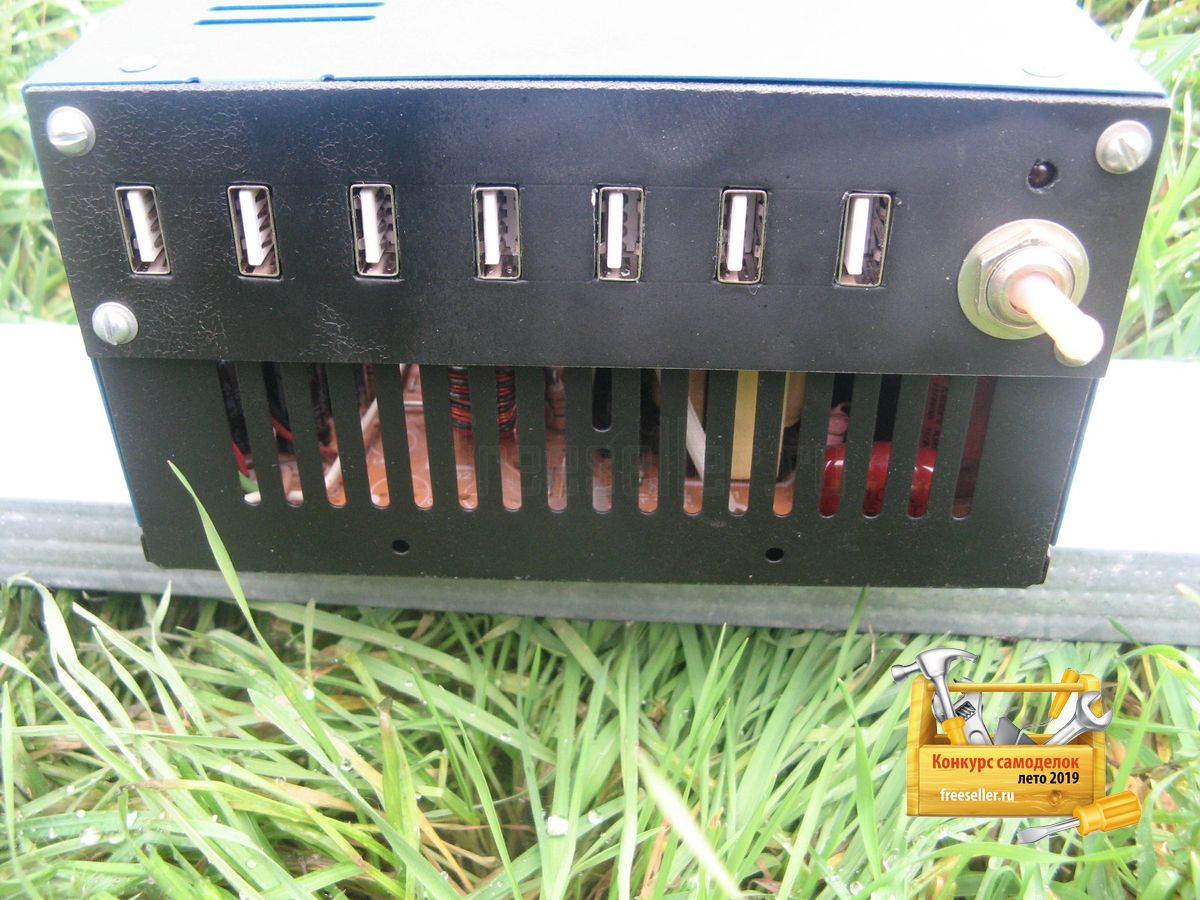

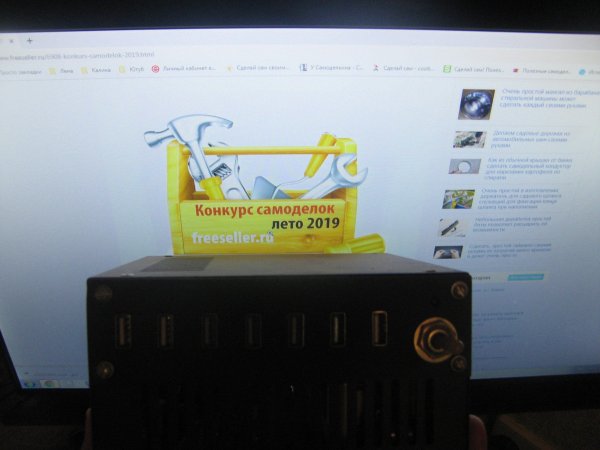

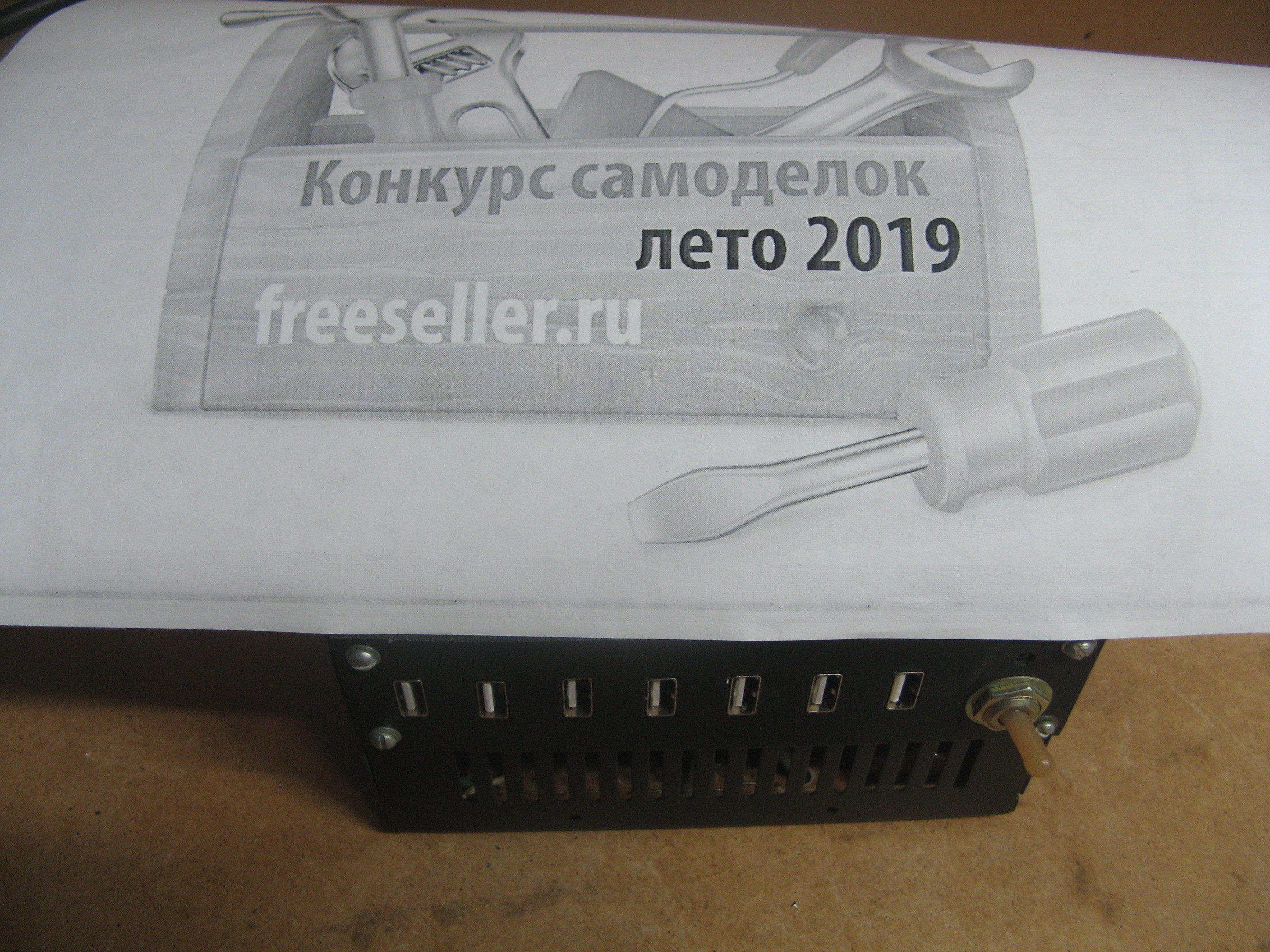

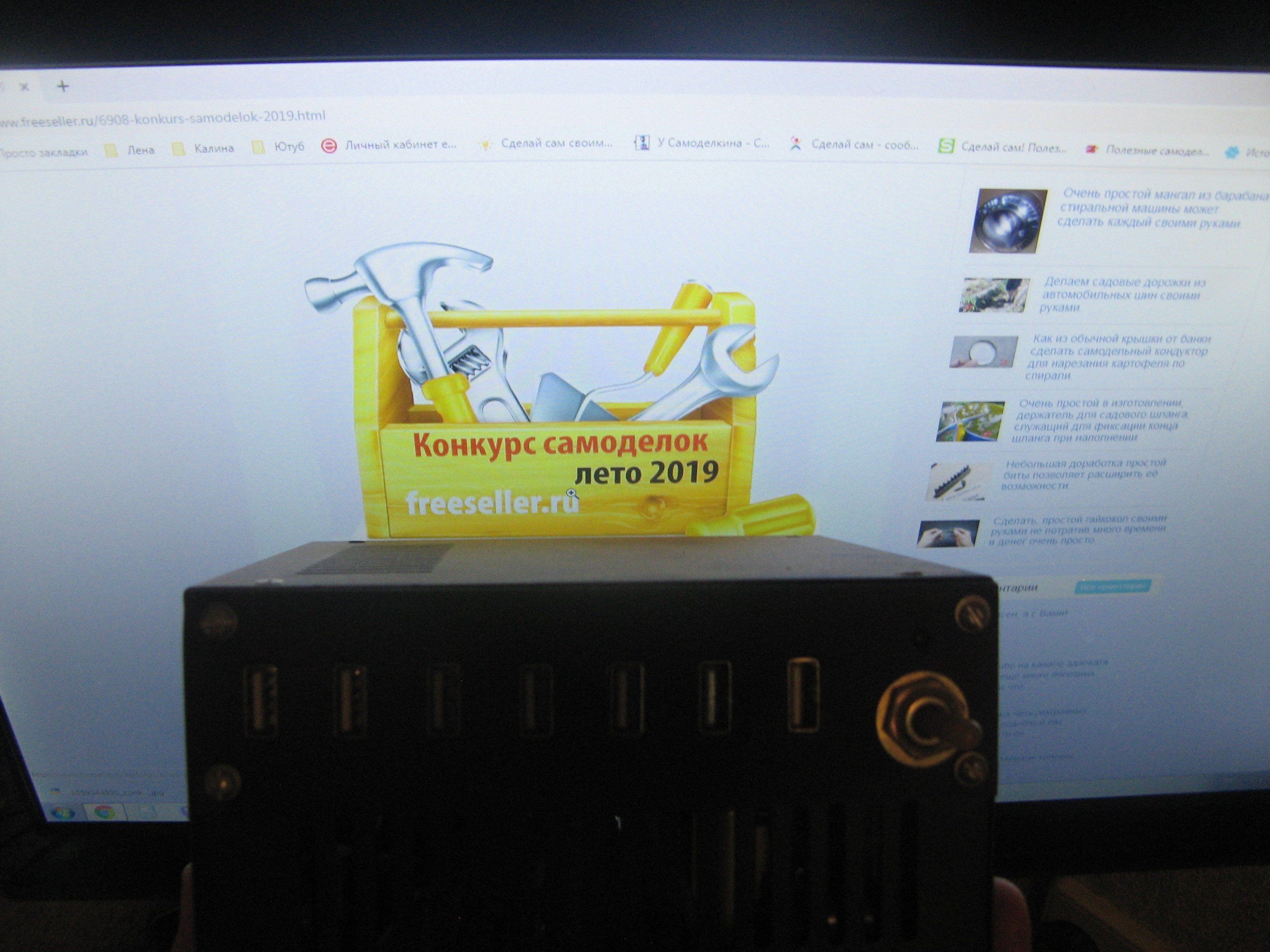

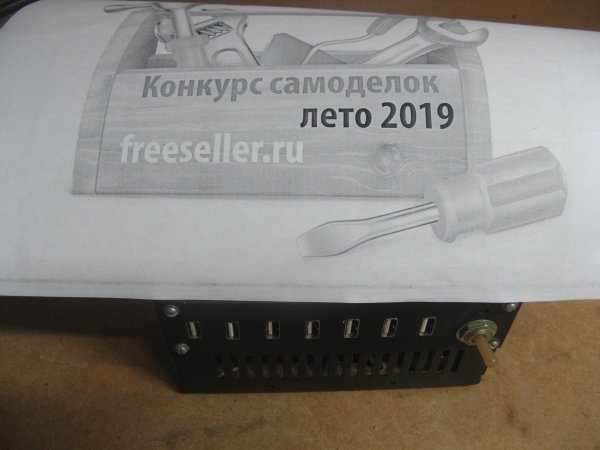

На дно корпуса приклеил отрезки винной пробки. Так зарядка не елозит по столу и не царапает его. Постоянно подключаю к нему несколько гаджетов.
