Третья рука для мультиметра своими руками


Делаем третью руку для мультиметра из подручных средств.

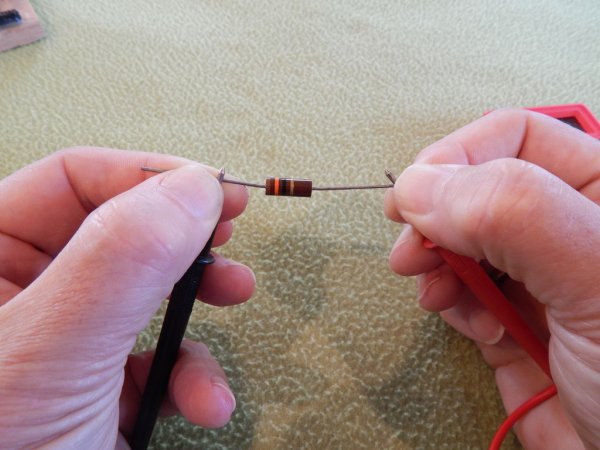

Если Вам не хватает рук при работе с мультиметром для прозвонки или различных измерений электронных компонентов - можно изготовить вот такую вот простую третью руку из подручных компонентов.


Что потребуется для изготовления

Материалы

  • обрезки досок или фанеры;
  • Кусок металлического листа (медь, глотнуть или другие сплавы меди);
  • Парная клемма для акустики;
  • 2 зажима типа "крокодил";
  • Разъем IDE от старого компьютера;
  • Кусочки проволоки.

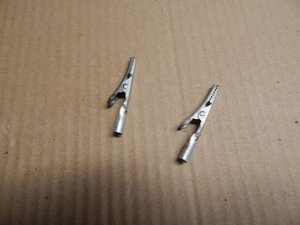

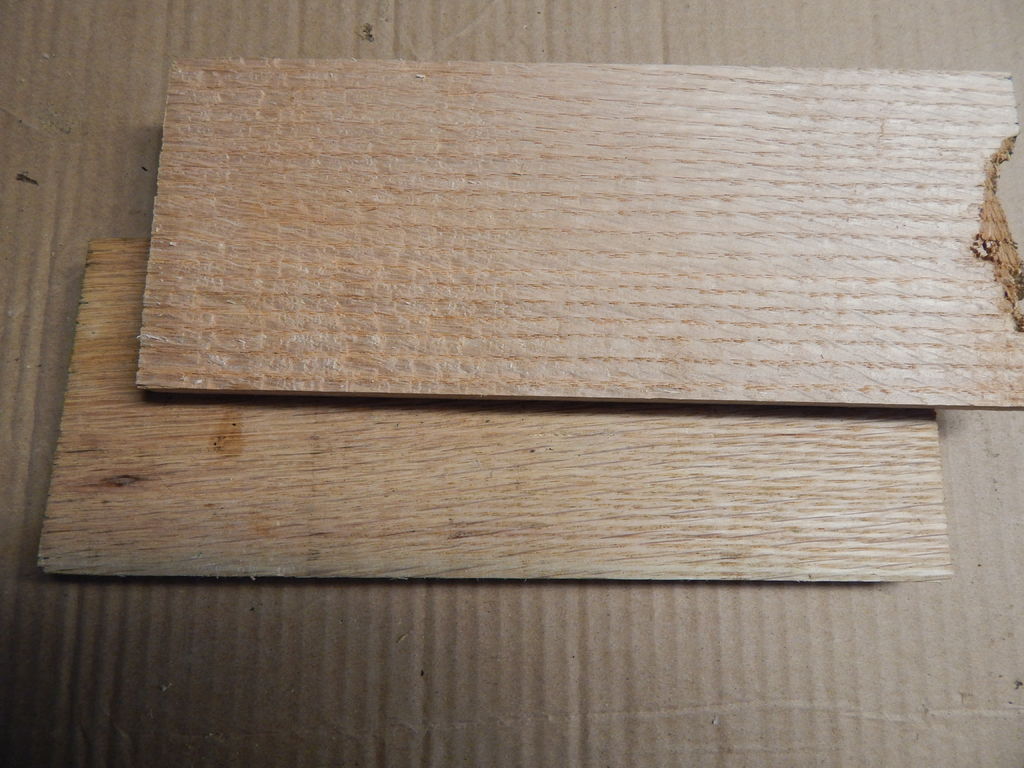

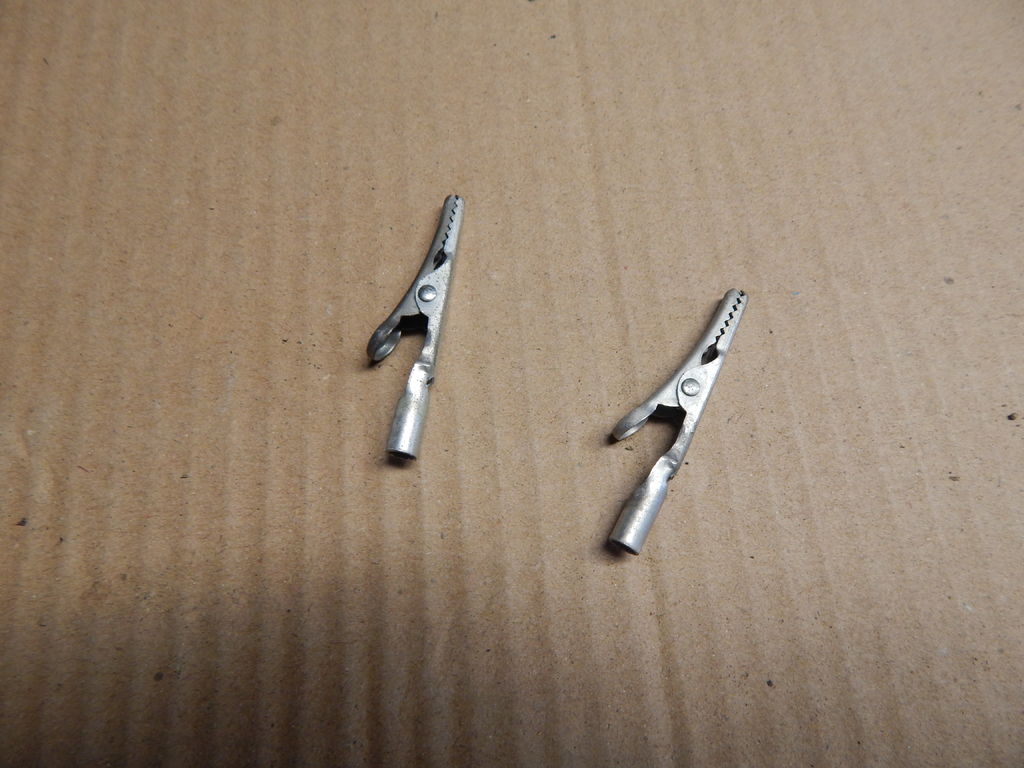

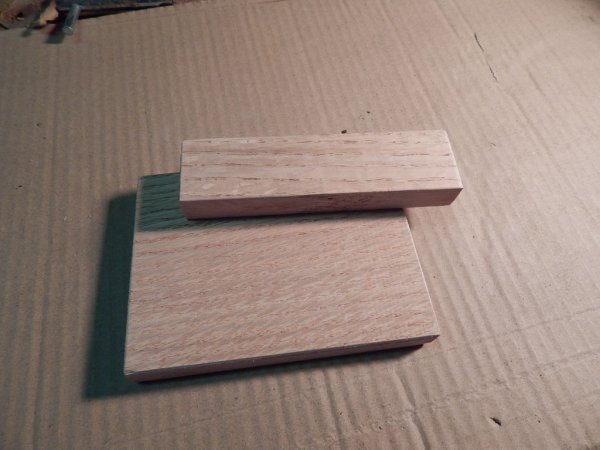

Куски досок Зажимы типа крокодил

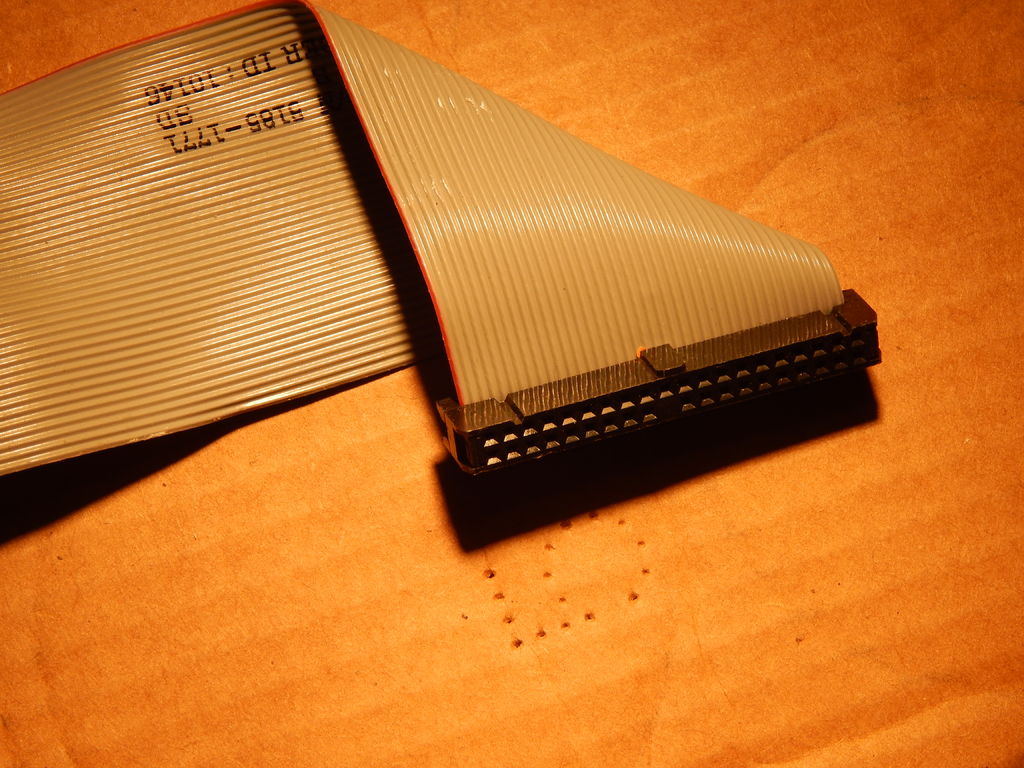

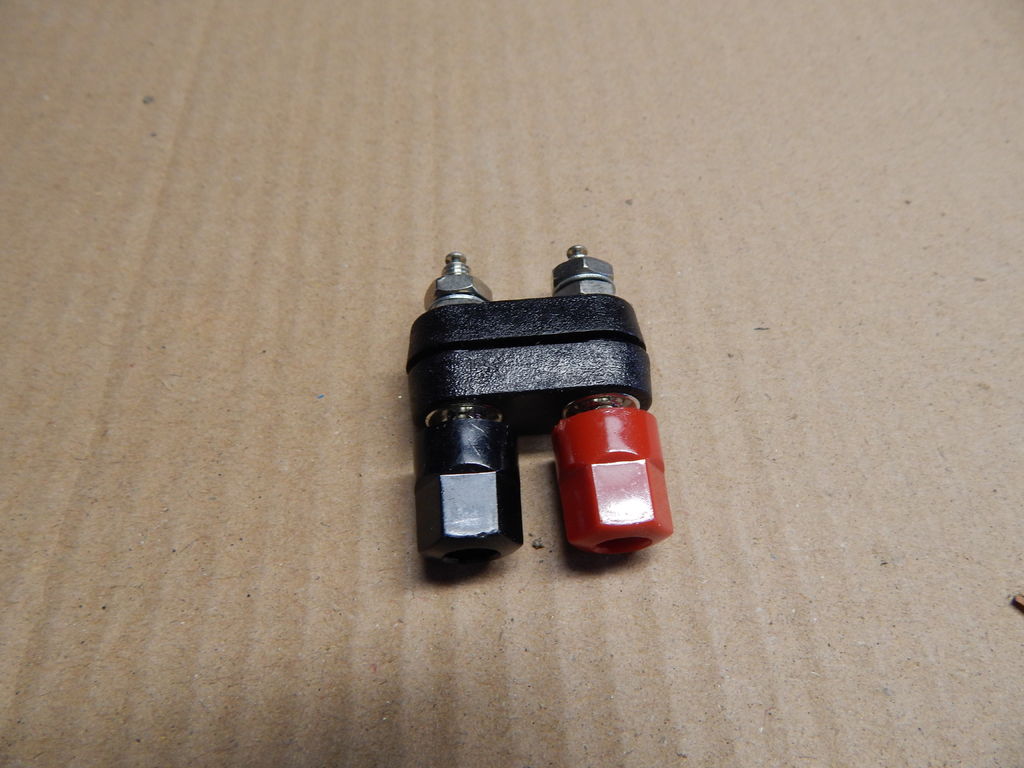

IDE шлейф от старого компьютераПарная клемма для акустики


Инструменты

  • Пистолет для горячего клея;
  • Пила и сверло;
  • Паяльник.

Изготовление

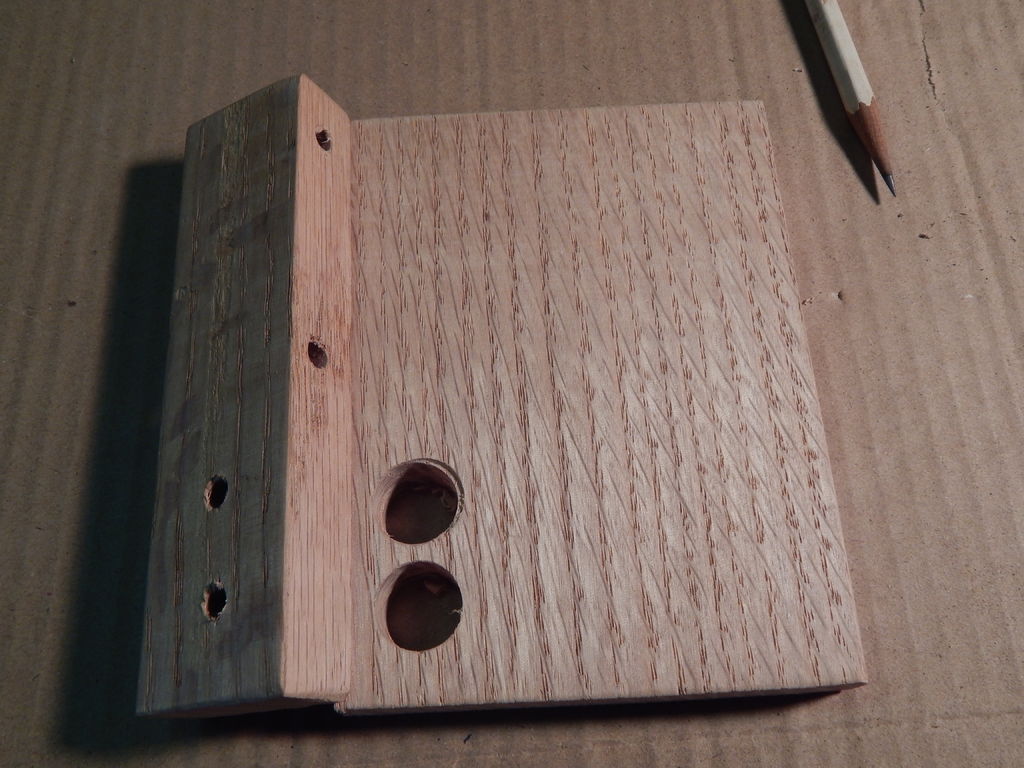

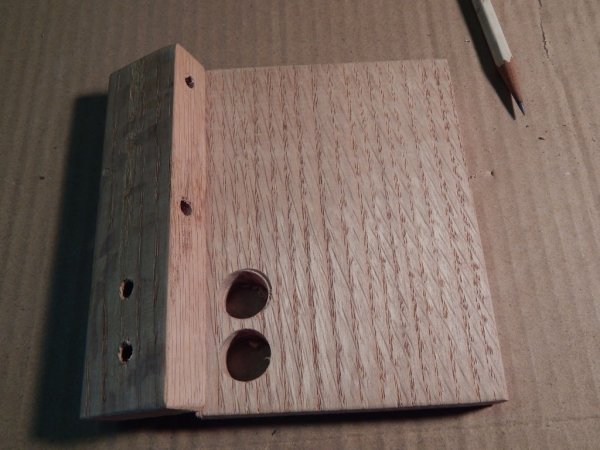

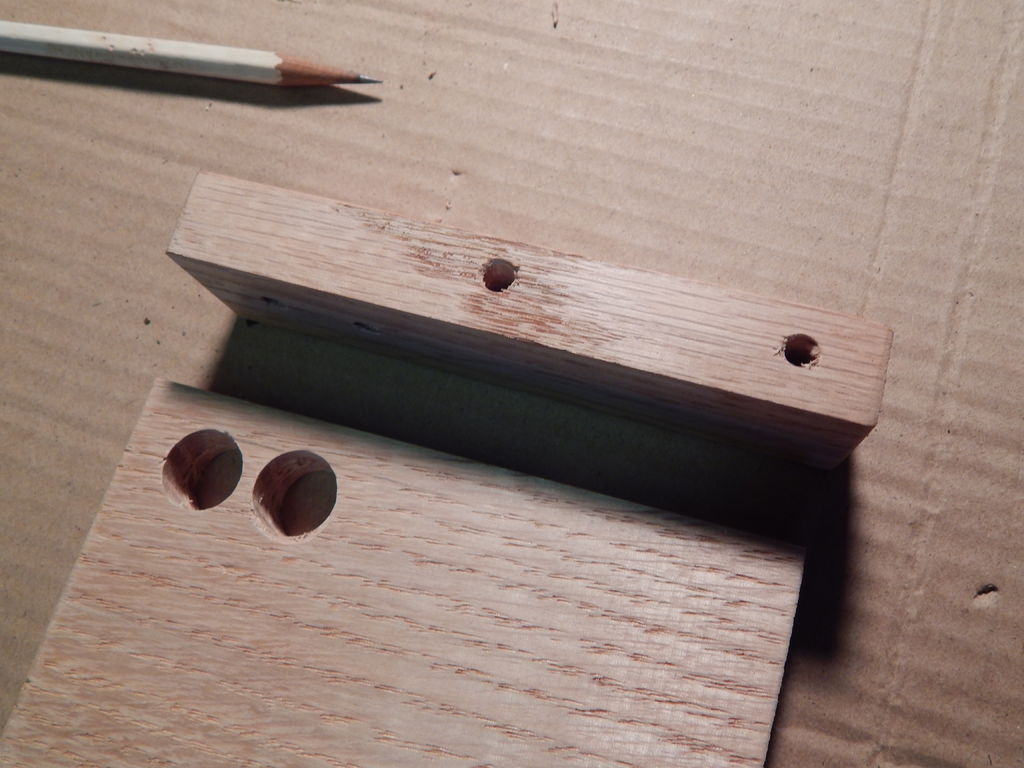

База приспособления состоит из- 2-х кусочков древесины. Нижняя часть основание. Верхняя часть фиксирующая.
В базе просверлены отверстия для установки клеммой колодки от акустики, а также в фиксирующей части – для установки крокодилов.

 База третьей руки для мультиметра База третьей руки для мультиметра База третьей руки для мультиметра База третьей руки для мультиметра

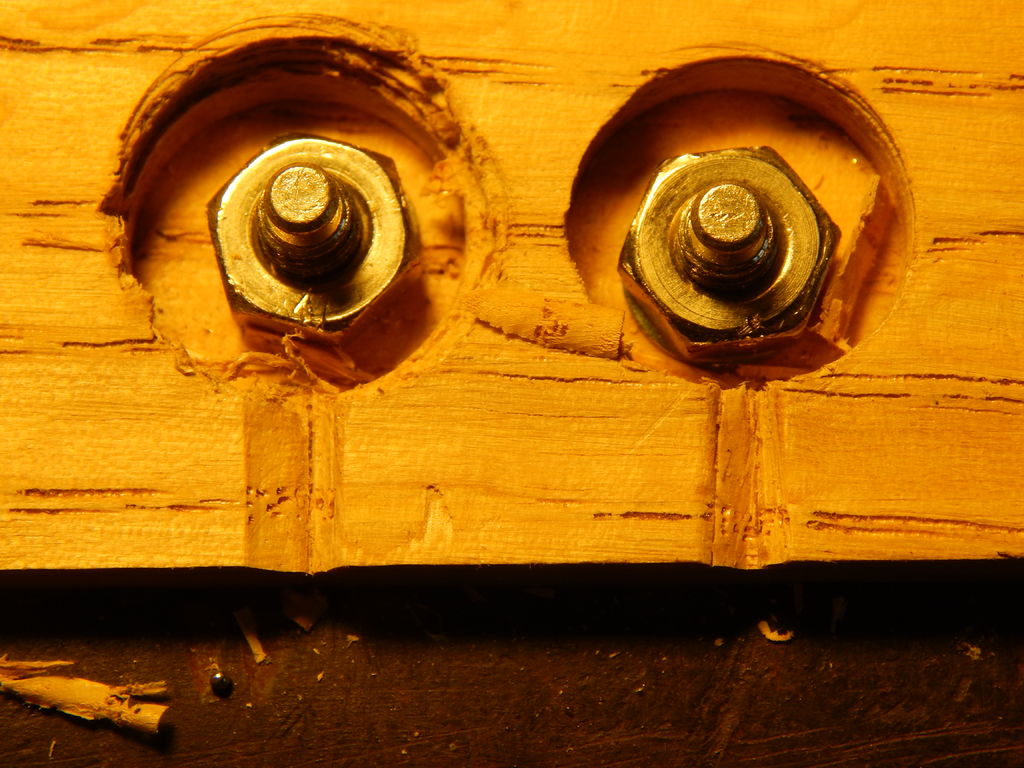

Установка клеммной акустической колодки в базу.

 База третьей руки для мультиметра

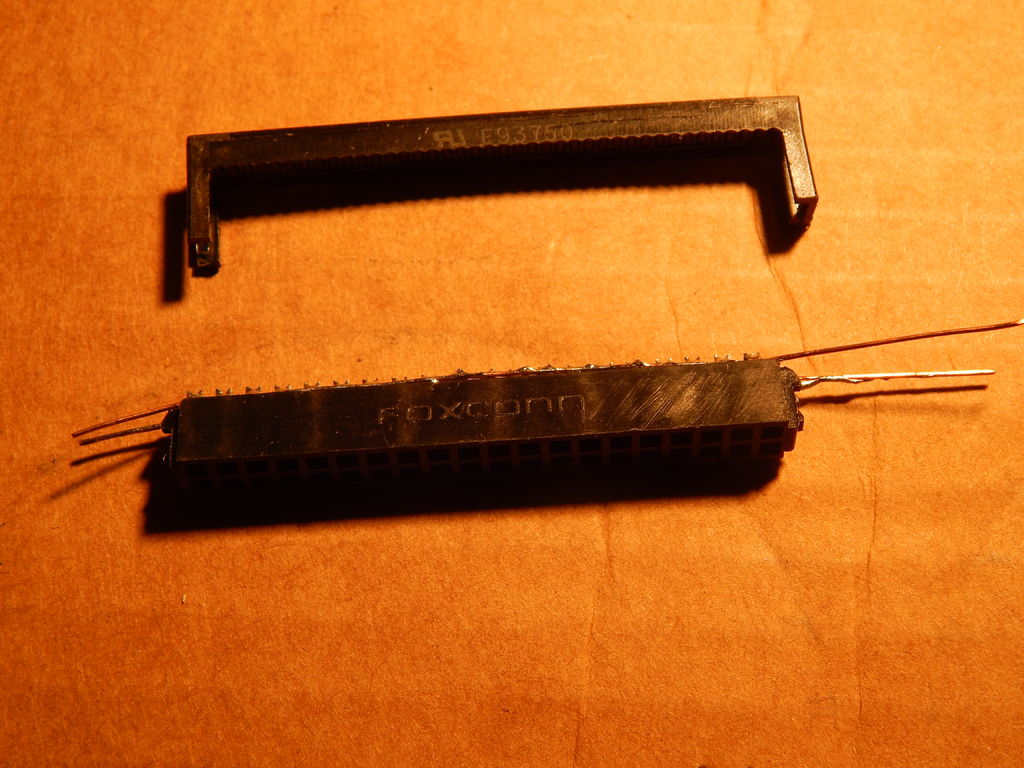

Затем автор изготовил специальный разъем из старого IDE Шлейфа от компьютера.

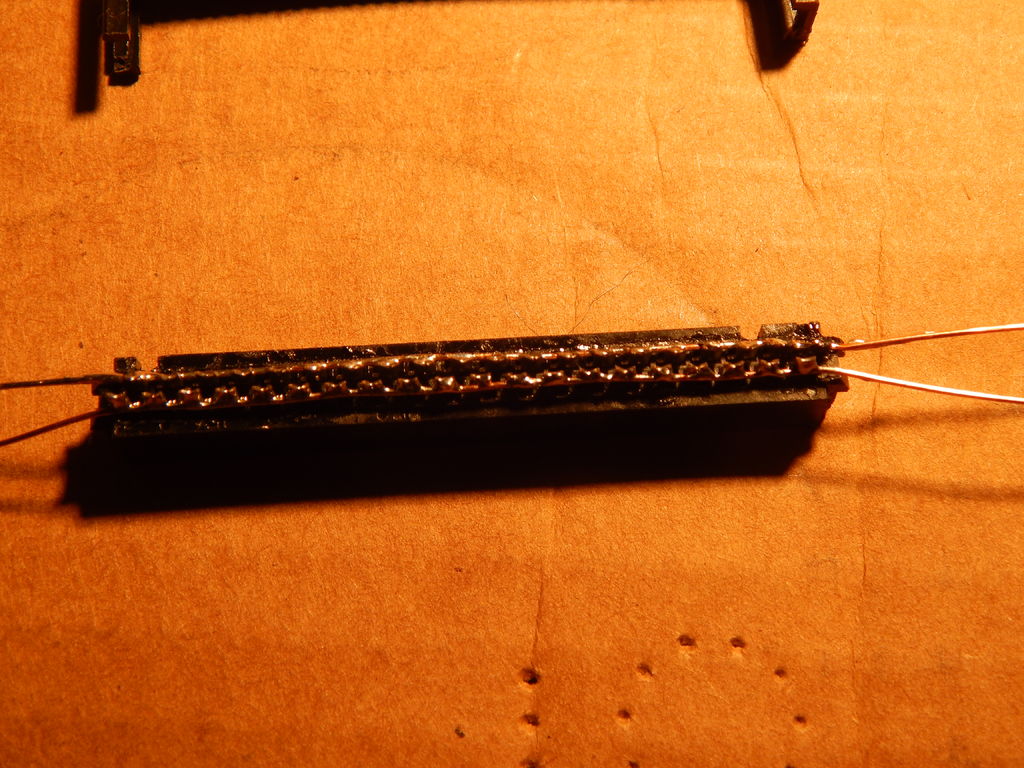

Для этого берется шву шлейф, аккуратно удаляется провода от него, это можно сделать при помощи отвертки. А места контактов спаиваются между собой в последовательности которая необходима.


Учитывая, что третья рука будет использоваться для простых измерений, была принято сделать разъем на 2 контакта, т.е.дорожки были спаяны между собой по 1-й линии. Всего линий получилось 2.


Таким образом, можно в дальнейшем производить как резистор, проверить предохранитель или лампочку, вставив в гнездо разъема деталь.

Изготовление разъем площадки из IDE шлейфа Изготовление разъем площадки из IDE шлейфа Изготовление разъем площадки из IDE шлейфа

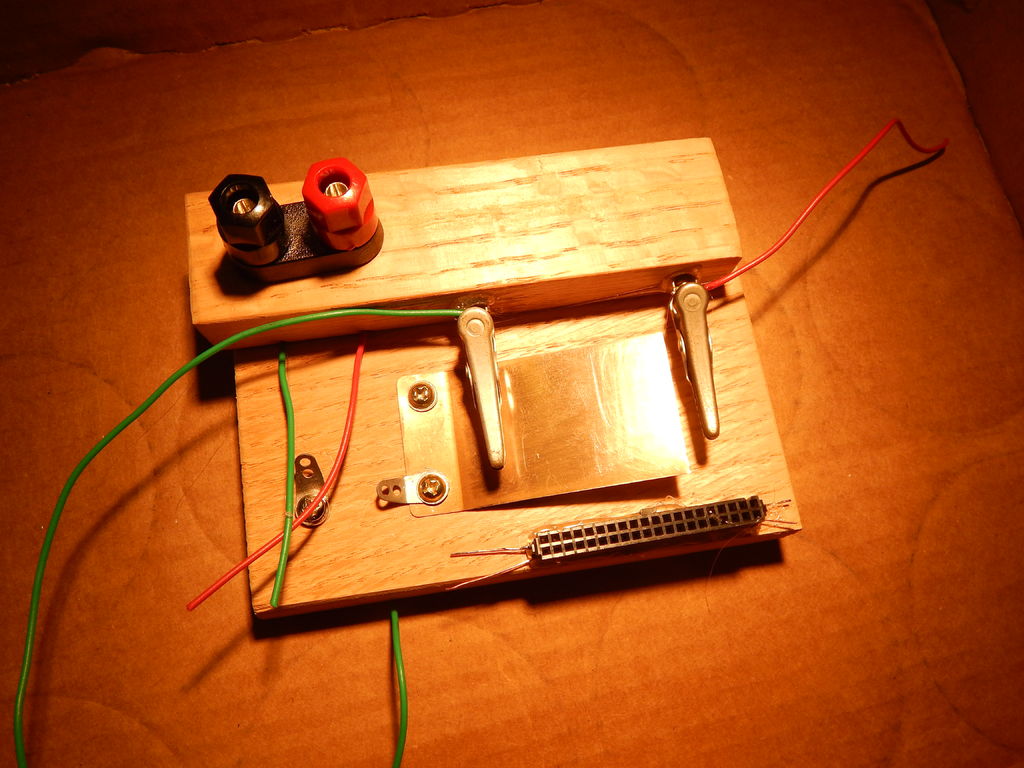

Теперь можно приступить к самой интересной части к установке деталей на основание и пайке компонентов.

Дополнительно, автор решил установить металлическую пластинку под плоскостью крокодилов.


Соединение 2-х проводов выполнено через переходную клемму от батарейного отсека, от какой-то старой игрушки.

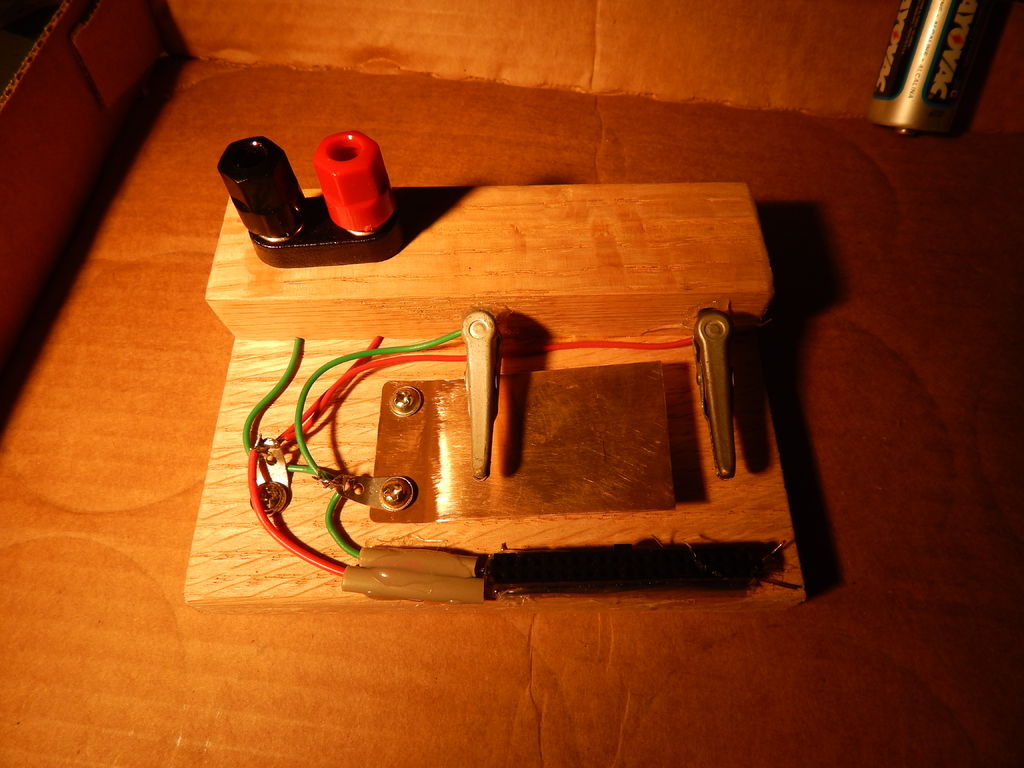

 Пайка третьей руки для мультиметра Пайка третьей руки для мультиметра

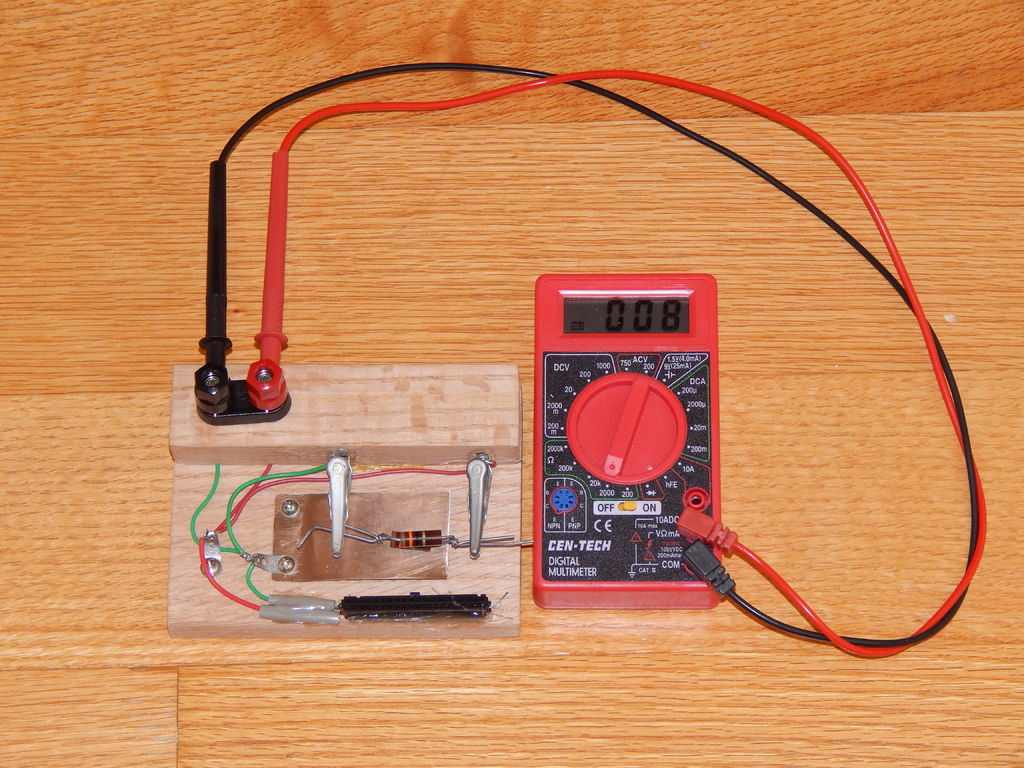

Вот и всею Третья рука готова.

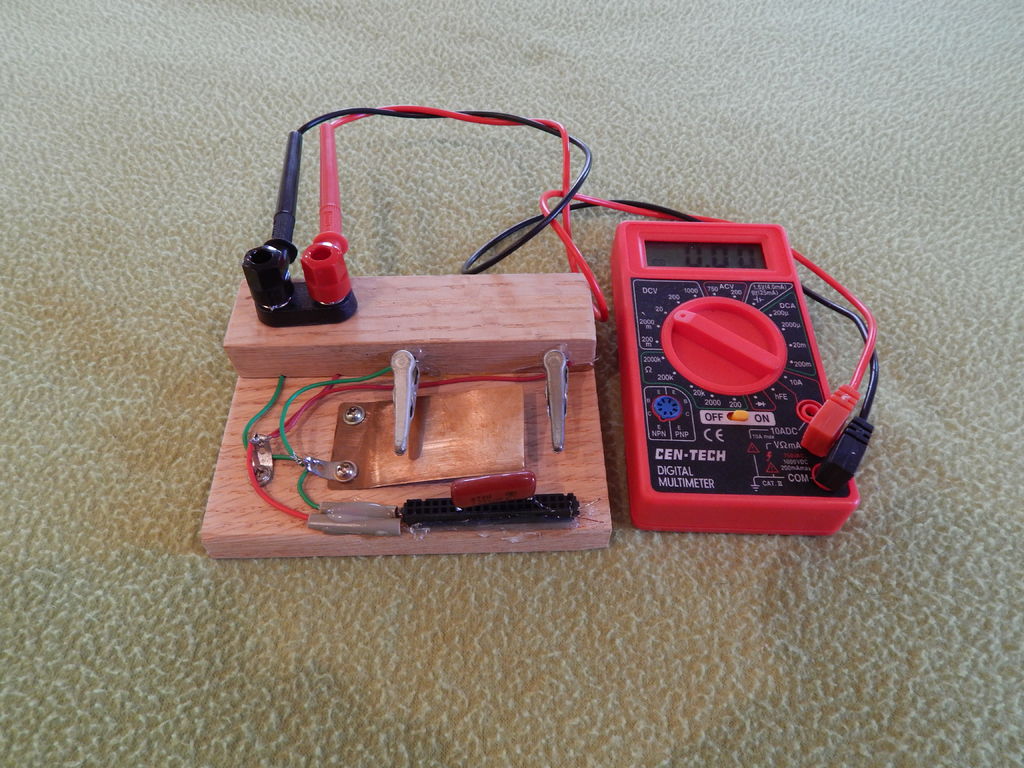

 Третья рука для мультиметра

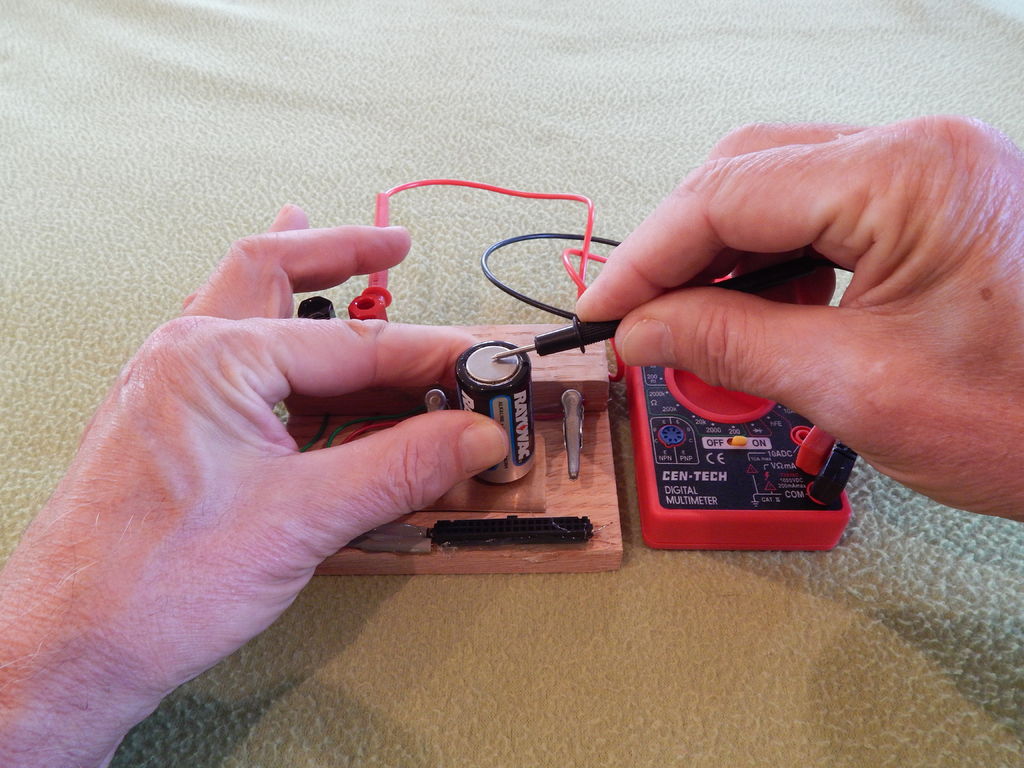

Как пользоваться

Щупы мультиметра подключаются к третьей руке через клеммную колодку для колонок.

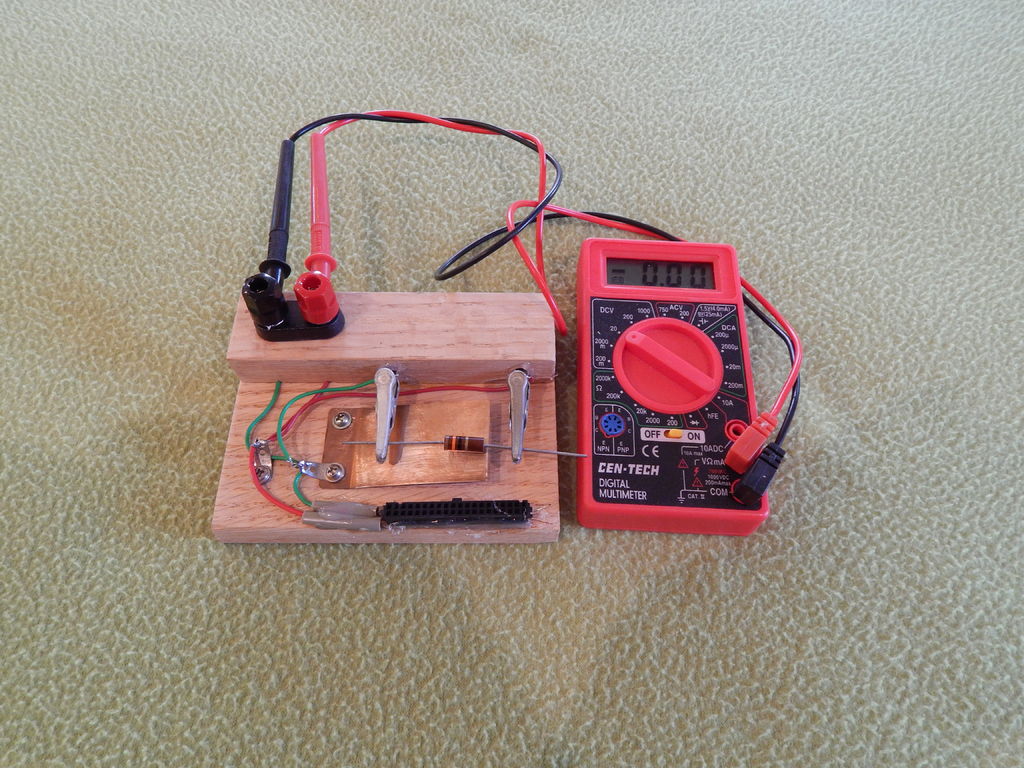

Измерения можно осуществлять

  • через зажим детали в крокодилах

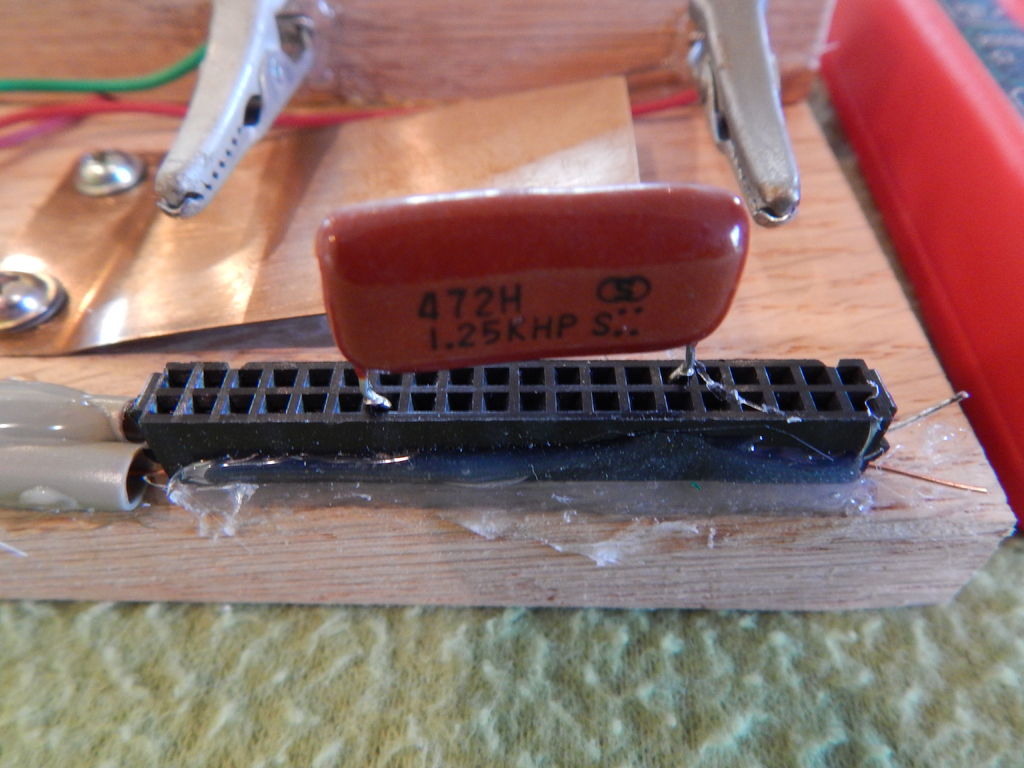

  • через вставку детали в самодельную колодку из IDE разъема
  • можно использовать нижнюю металлическую площадку для измерений одним щупом.
  • можно просто снять щупы и измерить сопротивление детали без подставки.

Третья рука для мультиметра Третья рука для мультиметра Третья рука для мультиметра Третья рука для мультиметра
