Компактный блок питания с регулировкой напряжения

  • Опубликовано: 19 июля 2019

Регулируемый блок питания от 1,24 до 18,9 Вольт в корпусе от модема


Компактный блок питания - в корпусе из модема Zyxel с регулировкой напряжения от 1,24 до 18,9 Вольт.


Решил собрать отцу регулируемый блок питания. У него есть старенький. Я его собирал в далеких 2000-х. Он собран на трансформаторе и КРЕНках. Имеет фиксированные напряжения, выбираемые галетным переключателем. Тяжелый ящик. Вот и решил собрать легкий и не занимающий много места.

Материалы для изготовления

  • корпус небольшого размера;
  • блок питания от нетбука;
  • понижающий китайский модуль;
  • резистор с выключателем;
  • цифровой вольтметр;
  • клеммы;
  • сетевой разъем.

О комплектующих

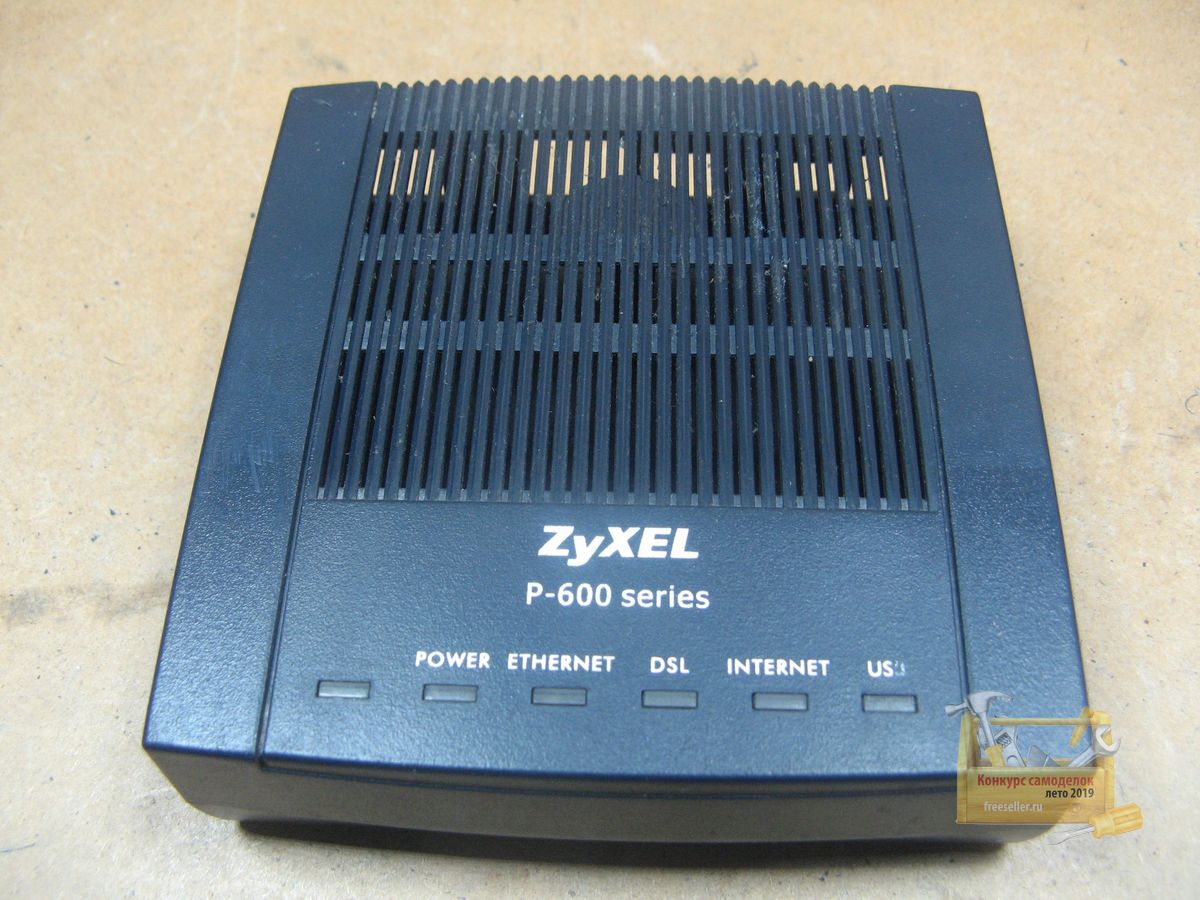

Самым подходящим корпусом, я выбрал коробку от сгоревшего модема. На его крышке имеются перфорированные отверстия для вентиляции. Как раз пойдут на пользу для конструкции.

  Корпус модема Zyxel


Силовой основой применю блок питания нетбука. Он очень маленький. Выходное напряжение стабилизировано на уровне 19 вольт. Выходной ток, чуть более полутора ампер. Можно конечно регулировать и его напряжение, но только от 2,5 вольта. Задача регулировать от 1,2 вольта. Об этом далее.

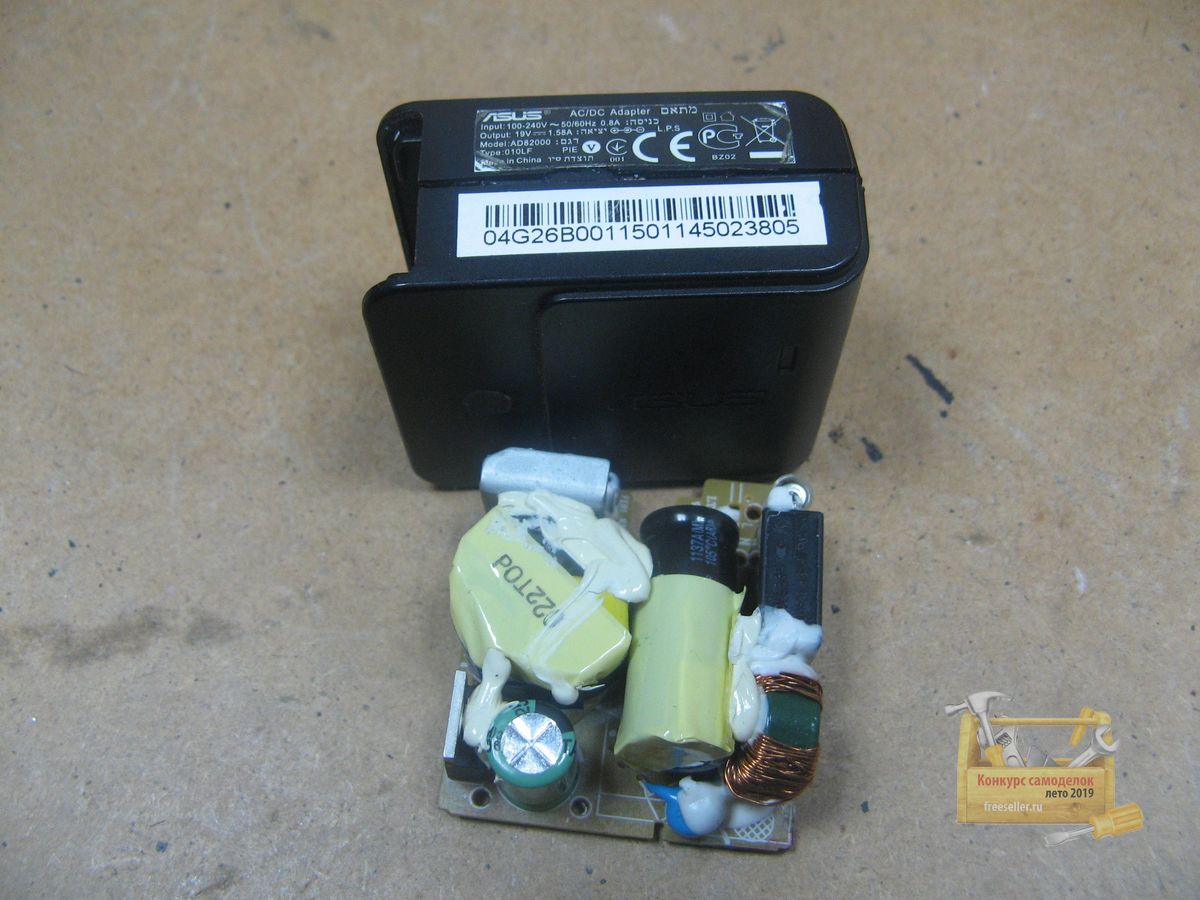

  Блок питания от нетбука


Регулировать напряжение буду с помощью китайского модуля. Модуль имеет регулировку, практически, от нуля. Ток порядка 2 ампер. Плата компактная, то, что нужно.

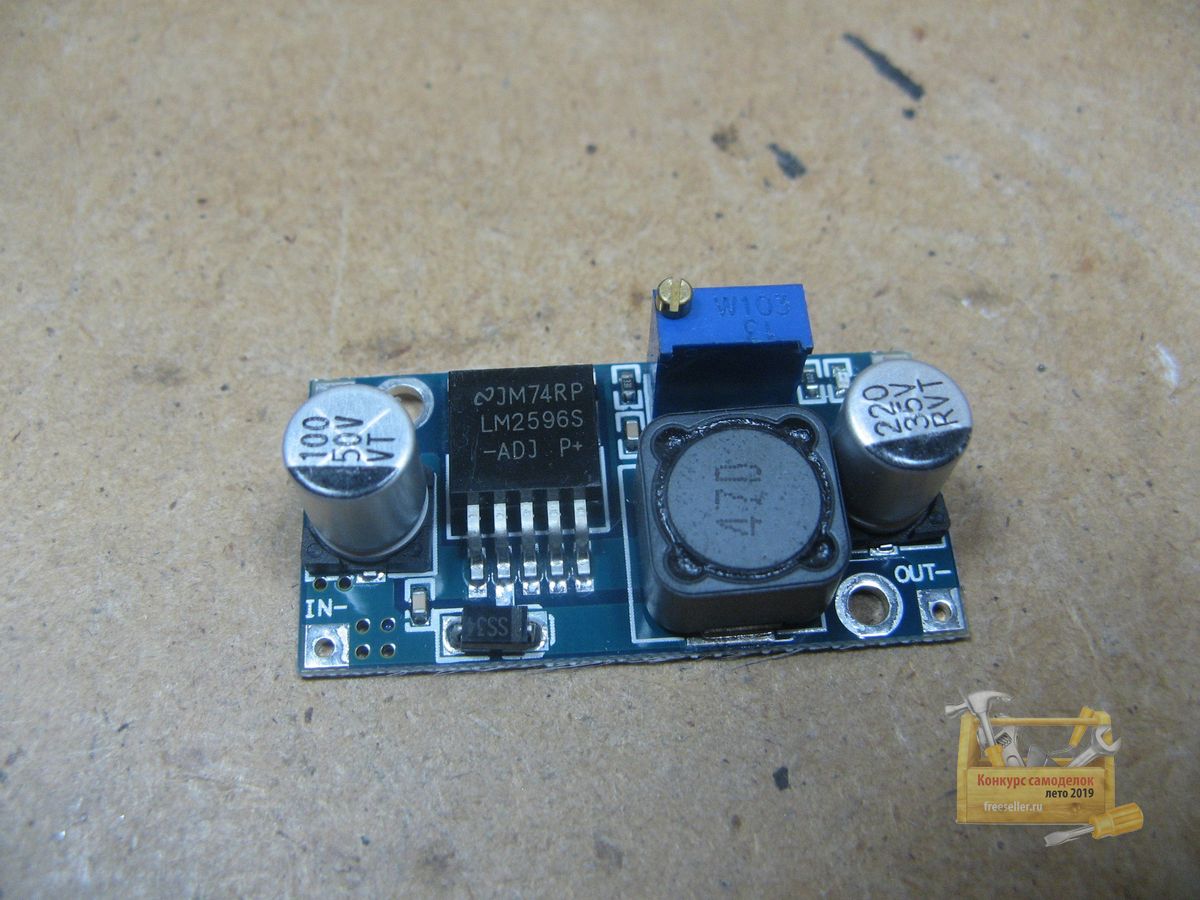

  Регулятор напряжения

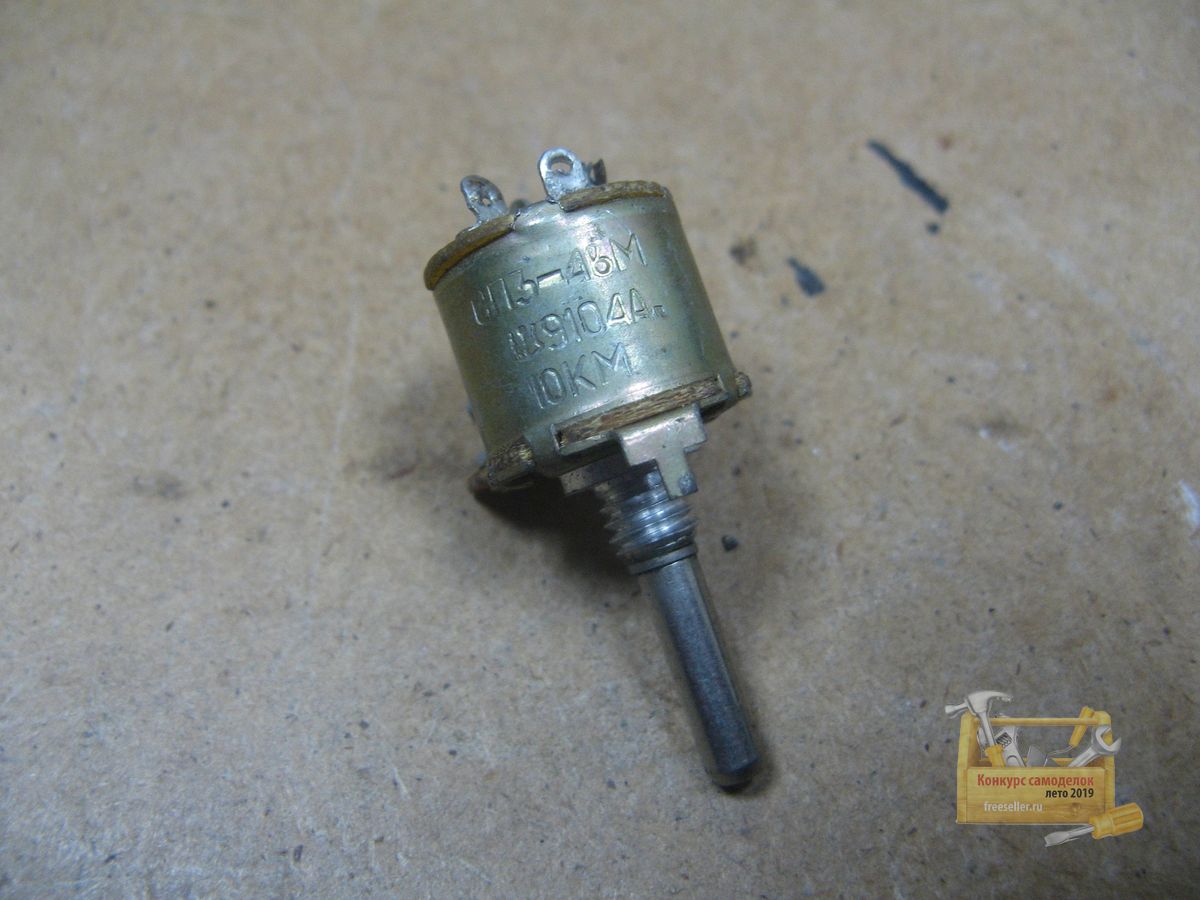

Подстроечный резистор выпаяю и заменю его регулировочным. Я раскопал у себя с выключателем. Но можно и установить выключатель отдельно.

  Подстроечный резистор


Для контроля выходного напряжения, установлю китайский вольтметр.

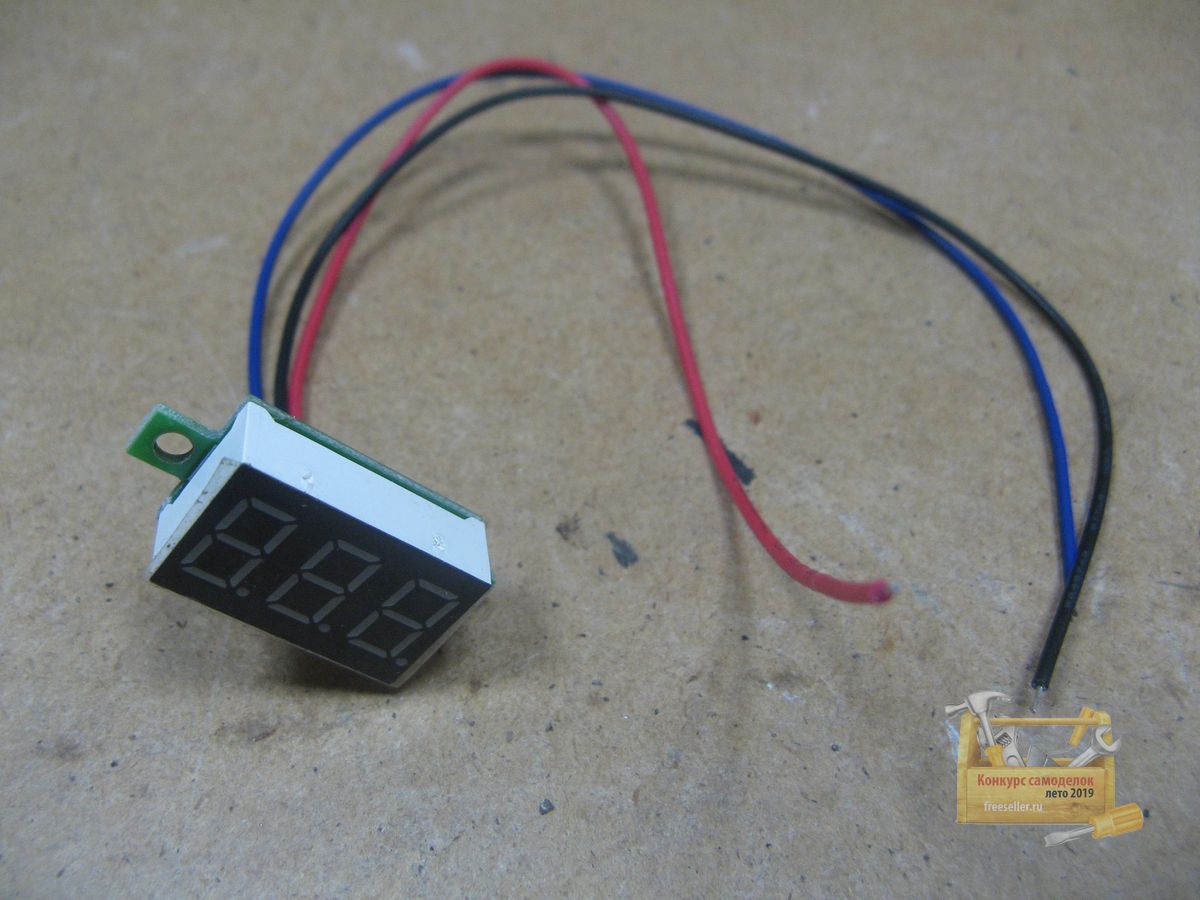

  Китайский вольтметр

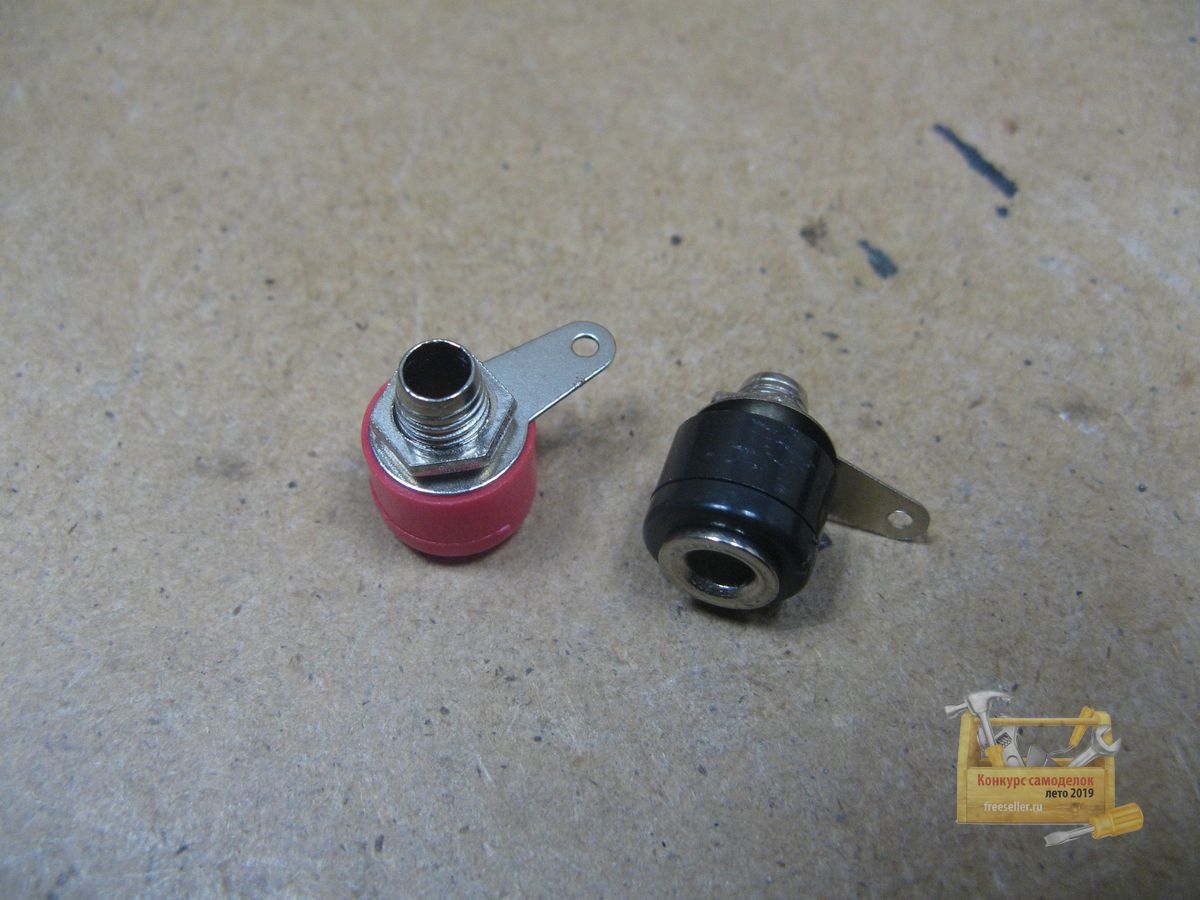

Клеммы обычные. Применю, какие были в наличии. Покупал в Китае, стоят дешево.

  Клеммы


С разборки принтера залежался сетевой разъем. Провод, подходящий к разъему тоже найдется.

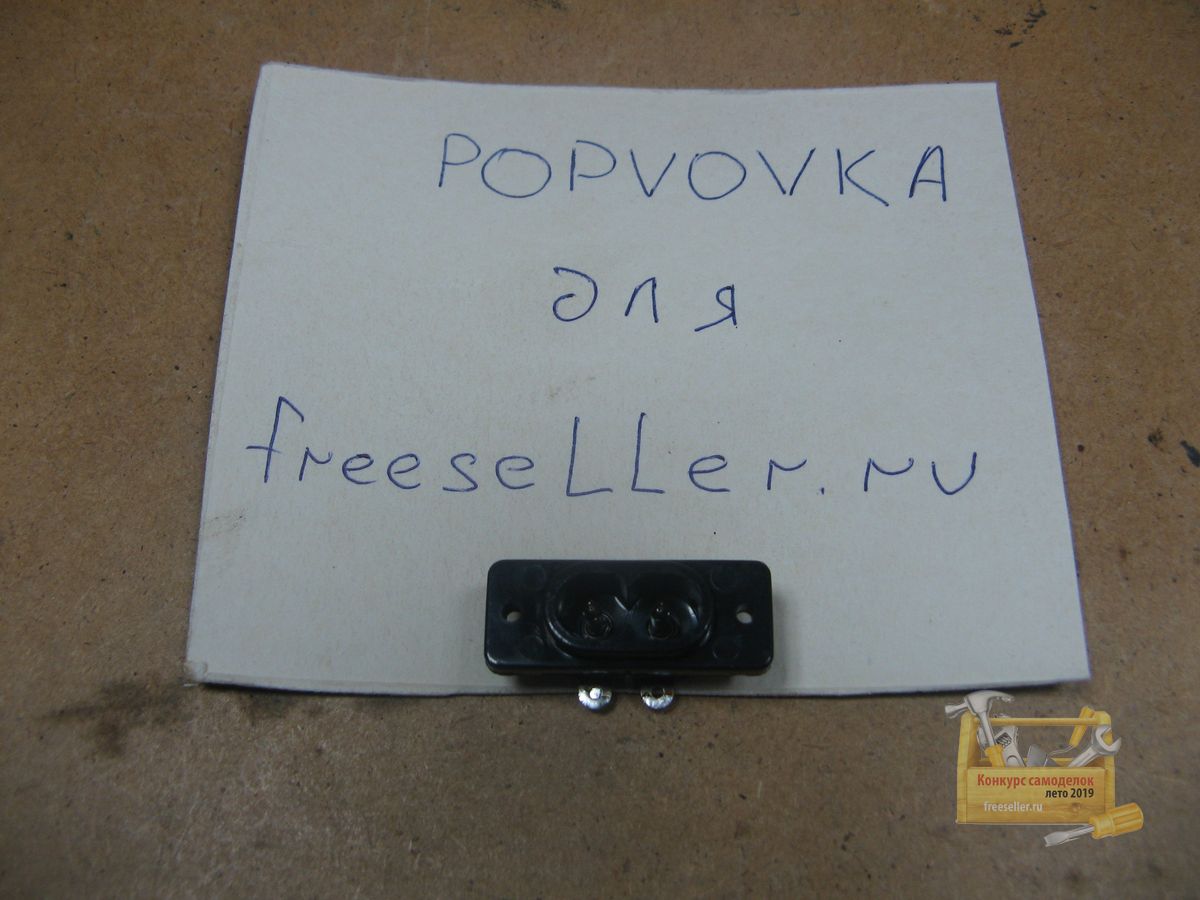

  Сетевой разъем

Сборка

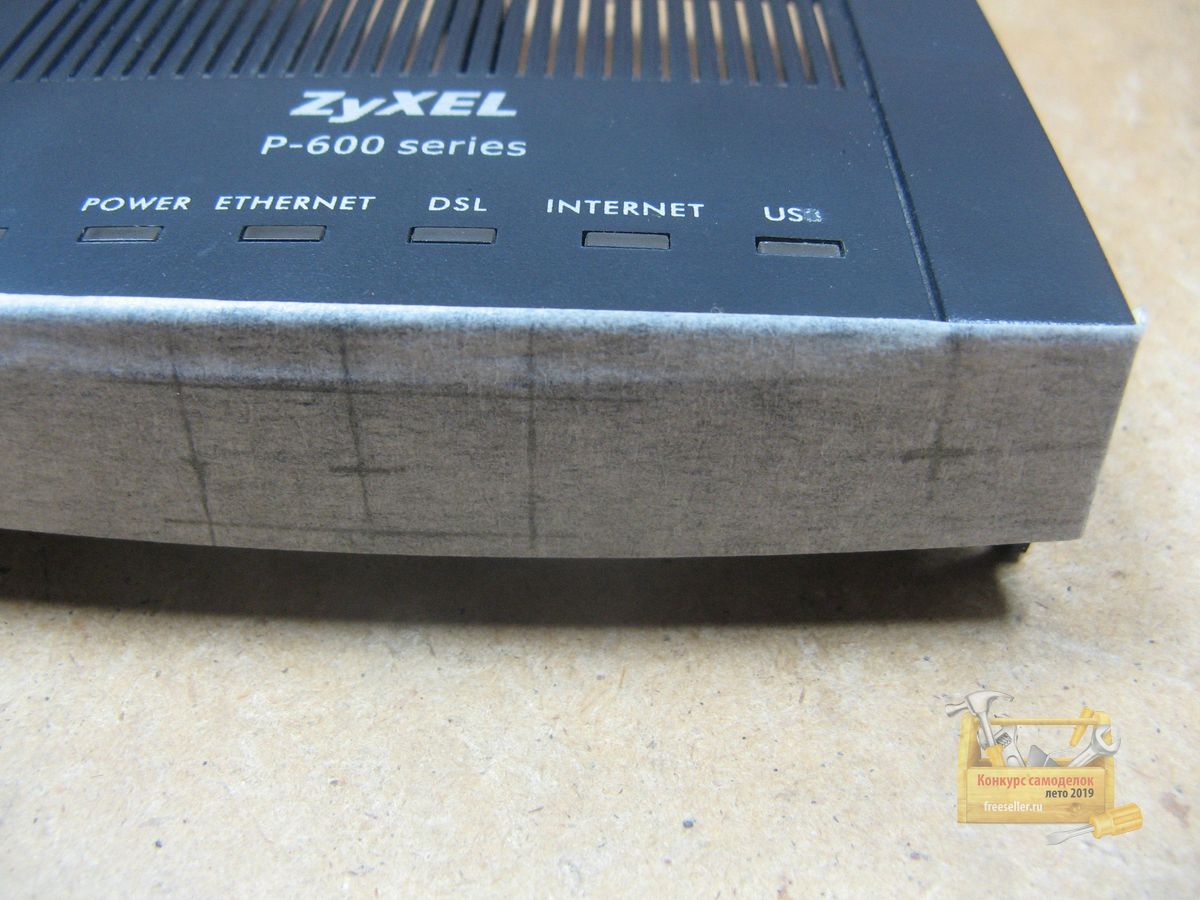

Размечаю верхнюю крышку под компоненты. Очень удобно размечать по малярному скотчу.

  Изготовление компактного регулируемого блока питания


Пластик корпуса мягкий. Вырезается все без особых усилий. Примеряю компоненты.

  Изготовление компактного регулируемого блока питания

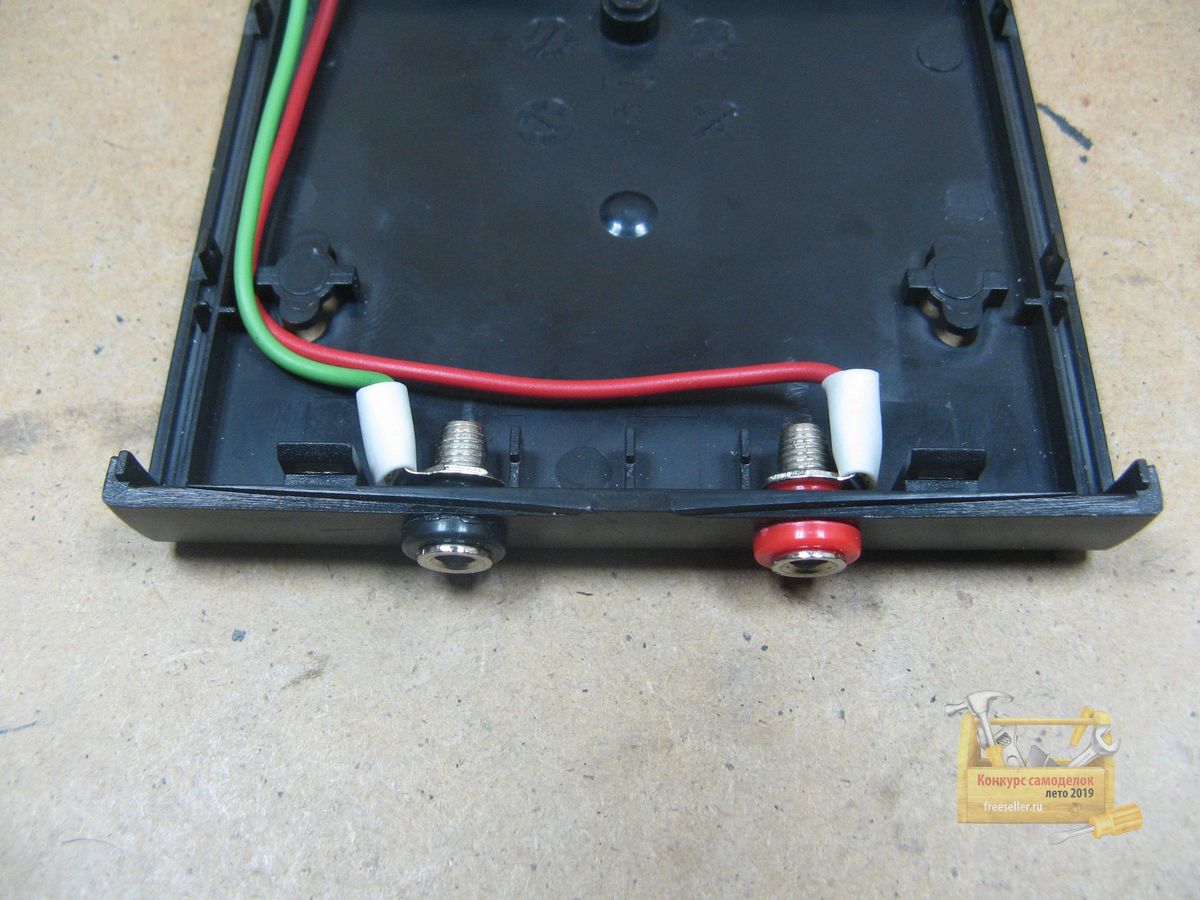

На нижней половине нашего корпуса креплю клеммы. Корпус слегка кривоват, появился зазор. Никак не хотели зажиматься клеммы. Приклеил их супер клеем.

  Изготовление компактного регулируемого блока питания

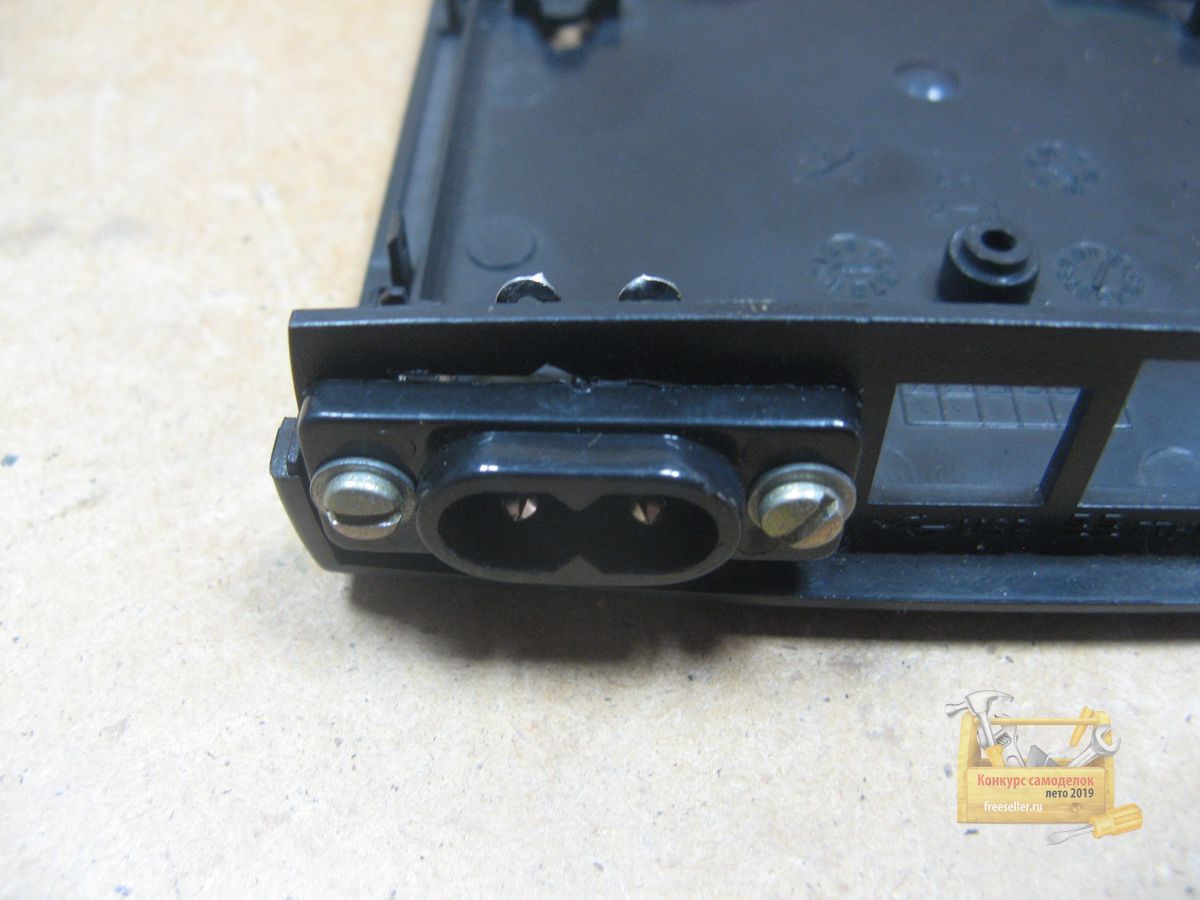

На заднюю часть корпуса, креплю сетевой разъем. Лишние отверстия заклею пластиком.

  Изготовление компактного регулируемого блока питания

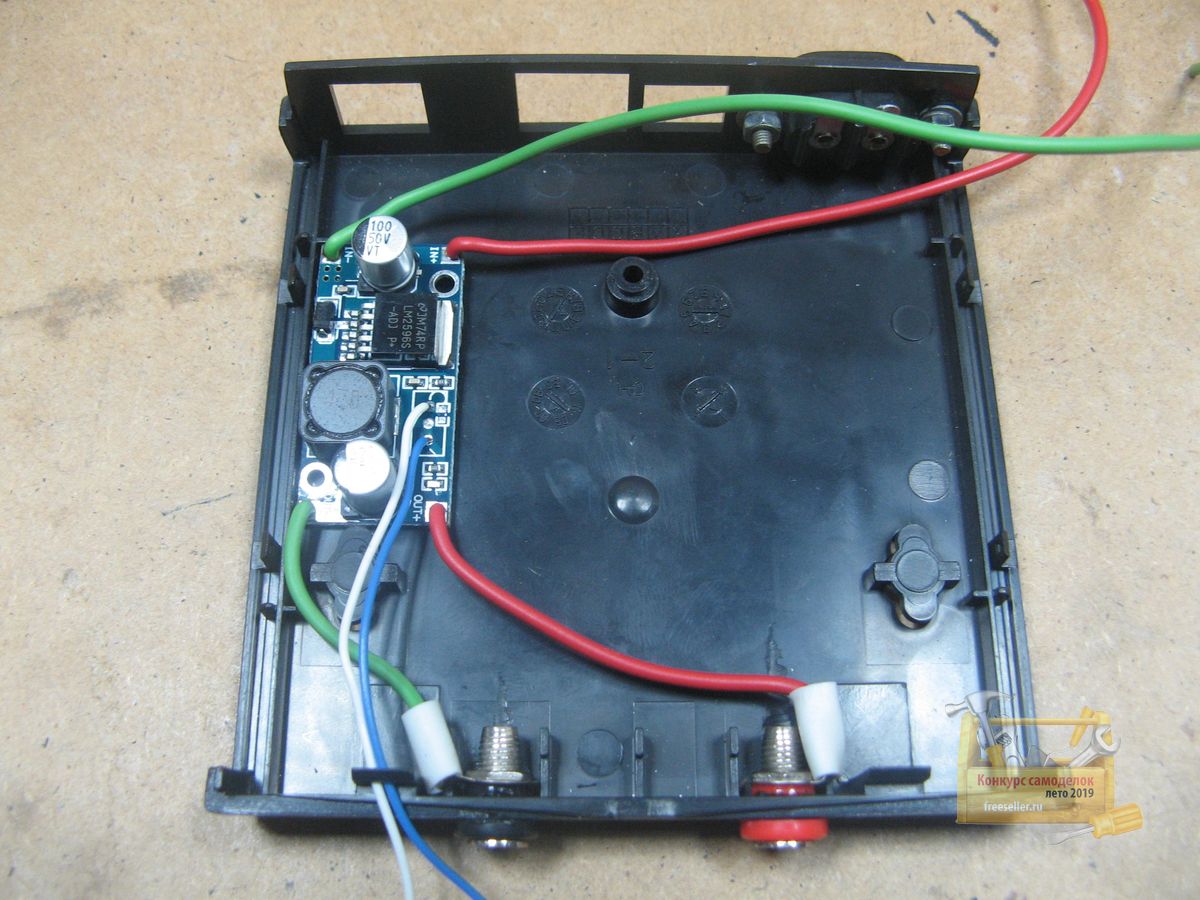

Установил китайскую плату. Припаял входные и выходные провода. Припаял провода для подключения резистора. Выходные провода припаял к клеммам.

  Изготовление компактного регулируемого блока питания


На нижней части корпуса так же установлю основной блок питания. На корпусе имеется втулка. Плата БП очень плотно закрепляется на ней.

  Изготовление компактного регулируемого блока питания

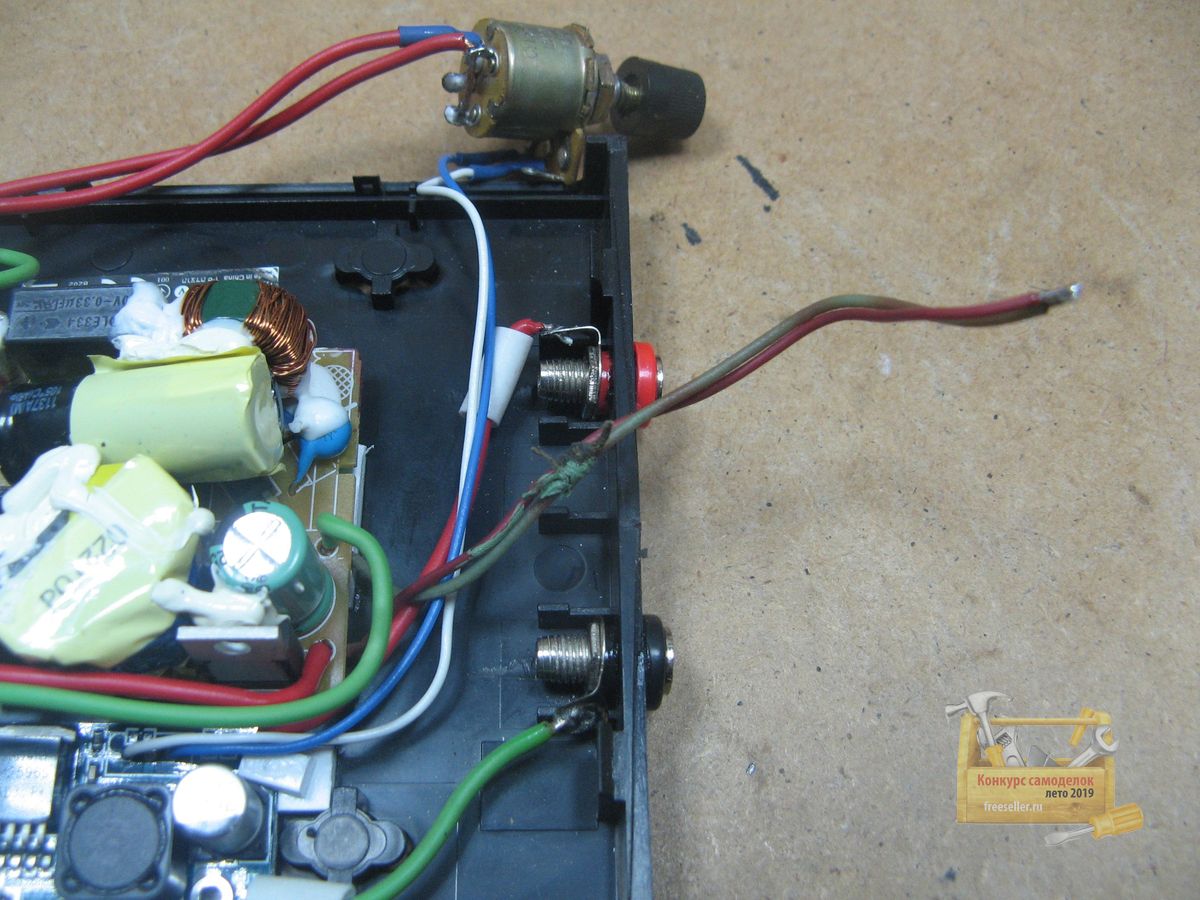

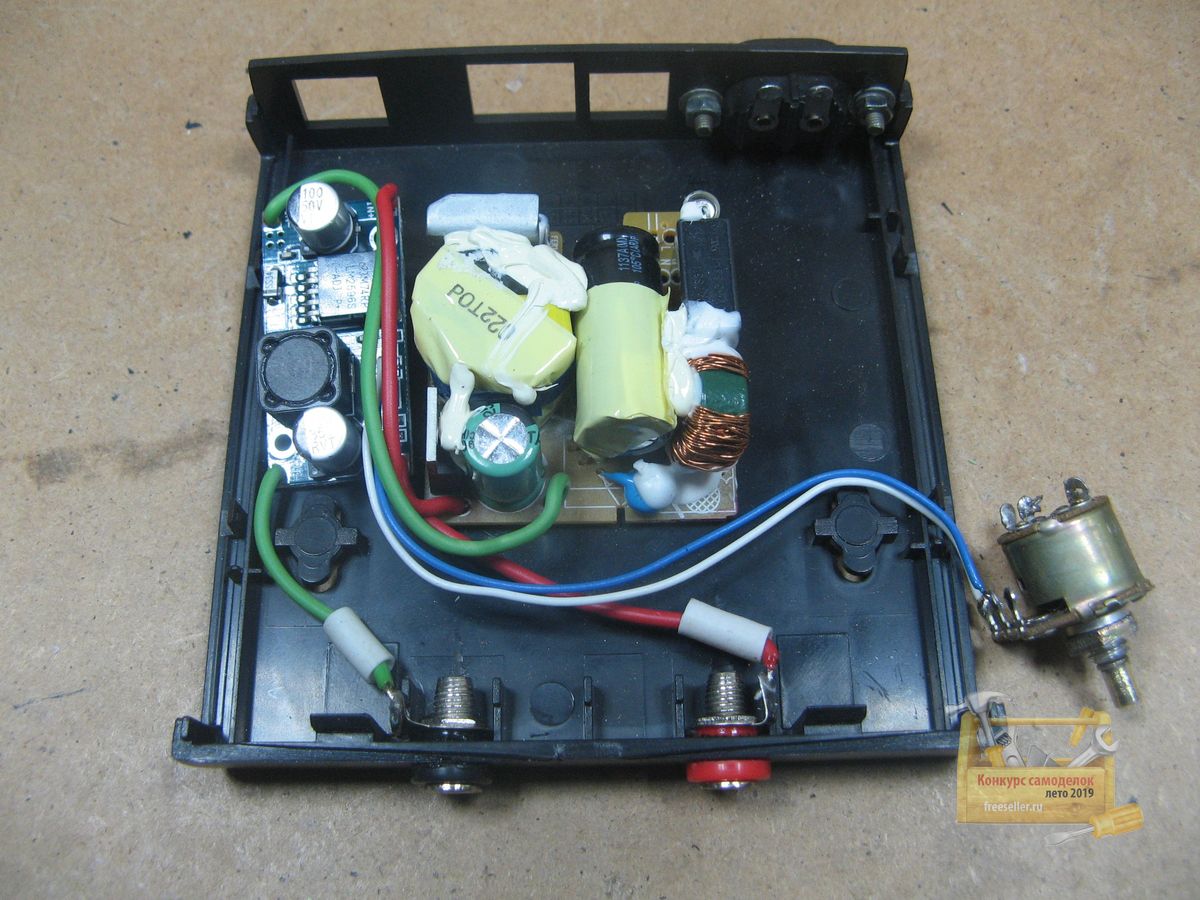

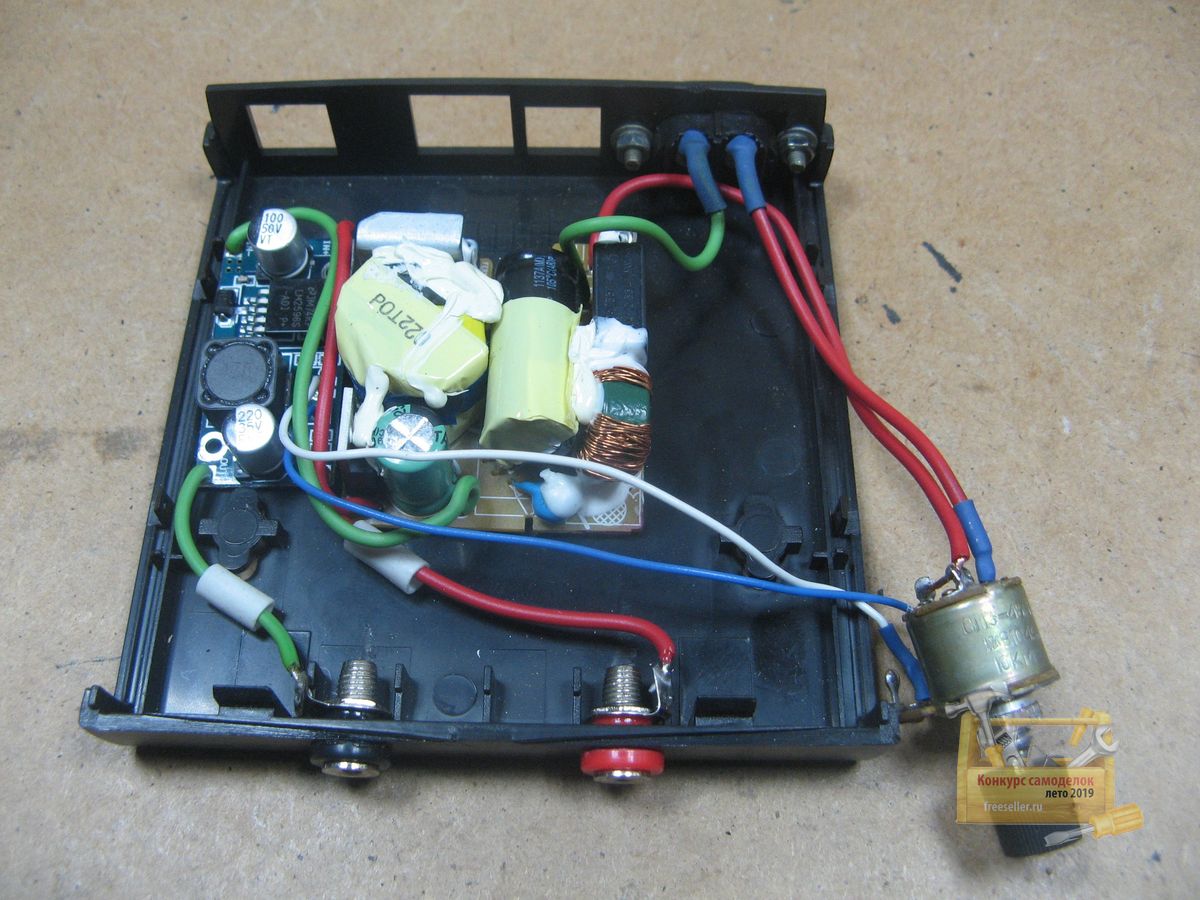

Один сетевой провод пустил в разрыв. Второй напрямую к плате блока питания. Вынесенные провода с регулировочного модуля припаял на резистор.

  Изготовление компактного регулируемого блока питания

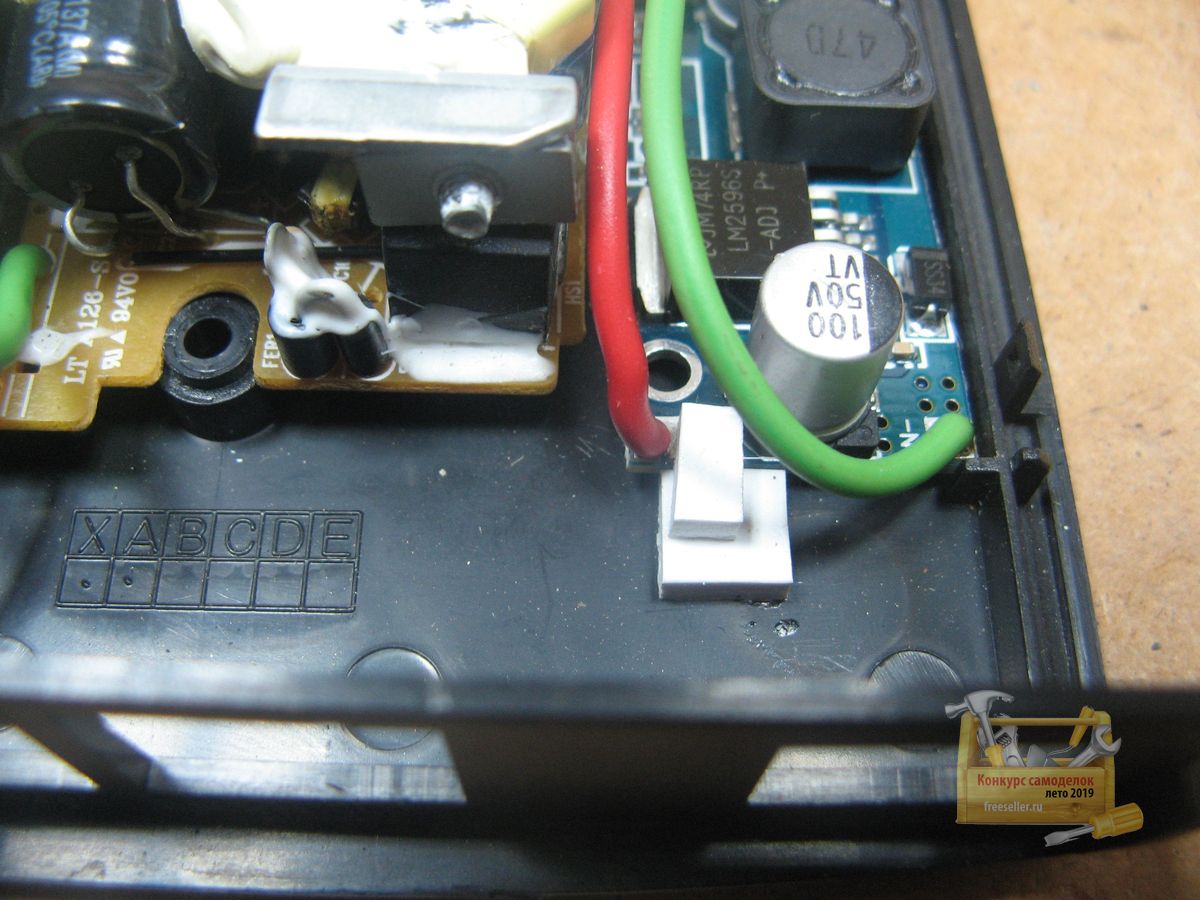

Платы фиксирую отрезками пластика, промазанные супер клеем. Держится очень хорошо.

  Изготовление компактного регулируемого блока питания


Так же к выходу БП нетбука припаял пару проводов, рассчитанных для питания вольтметра.

  Изготовление компактного регулируемого блока питания

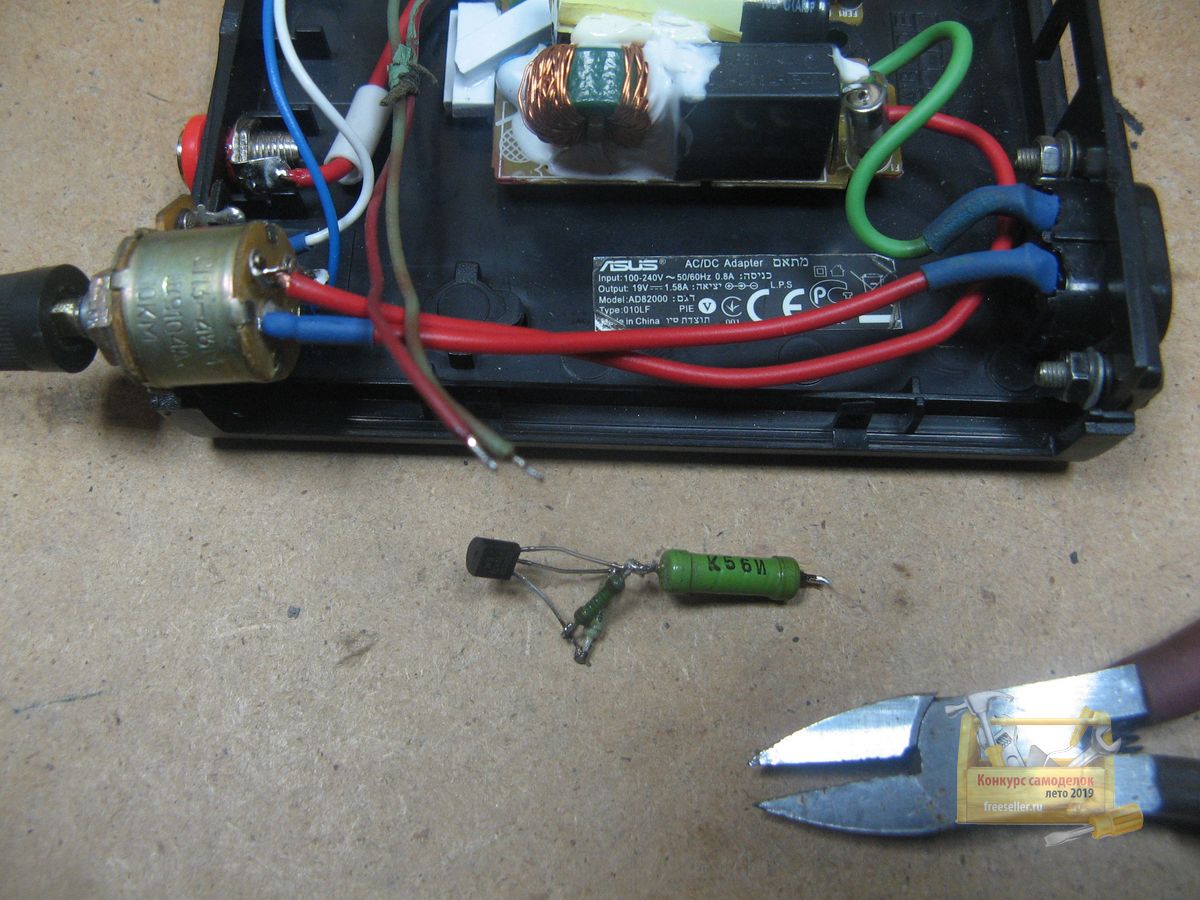

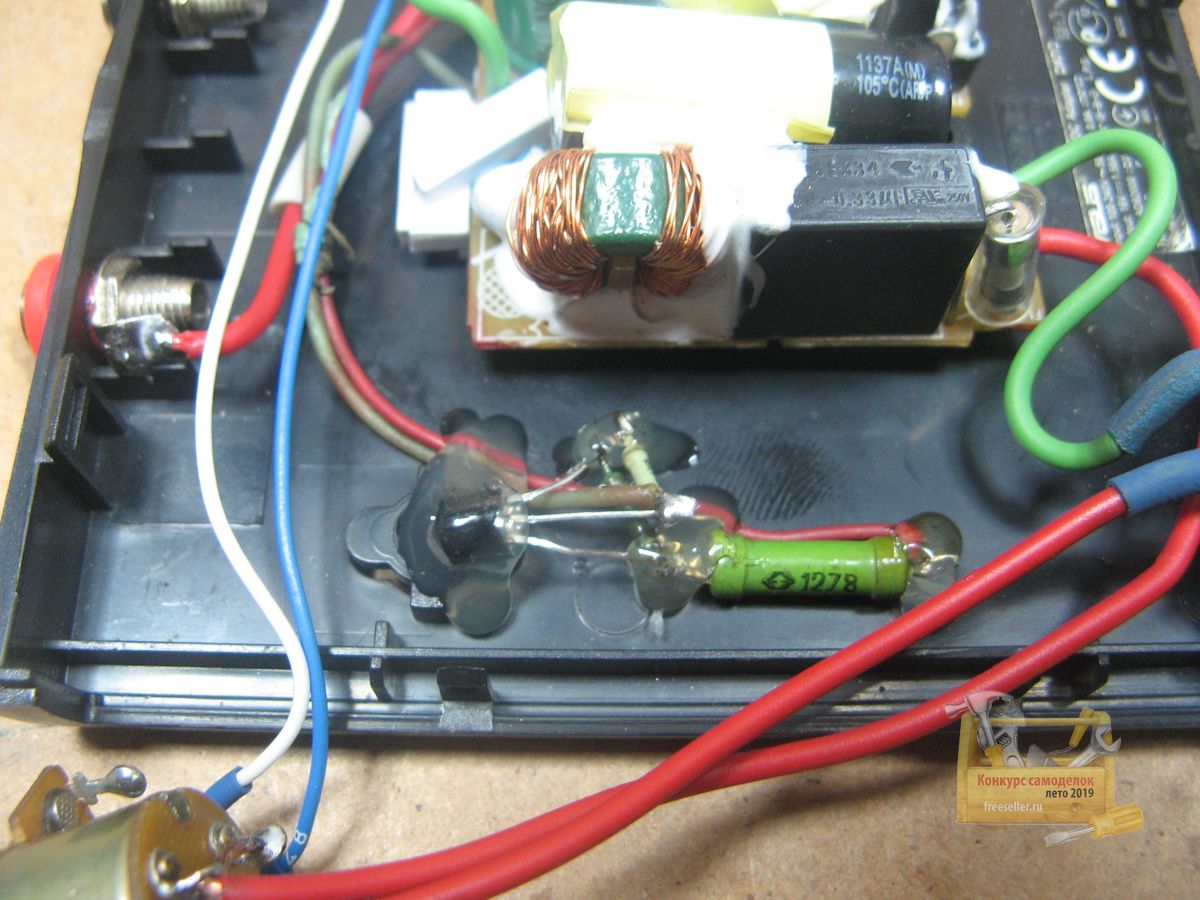

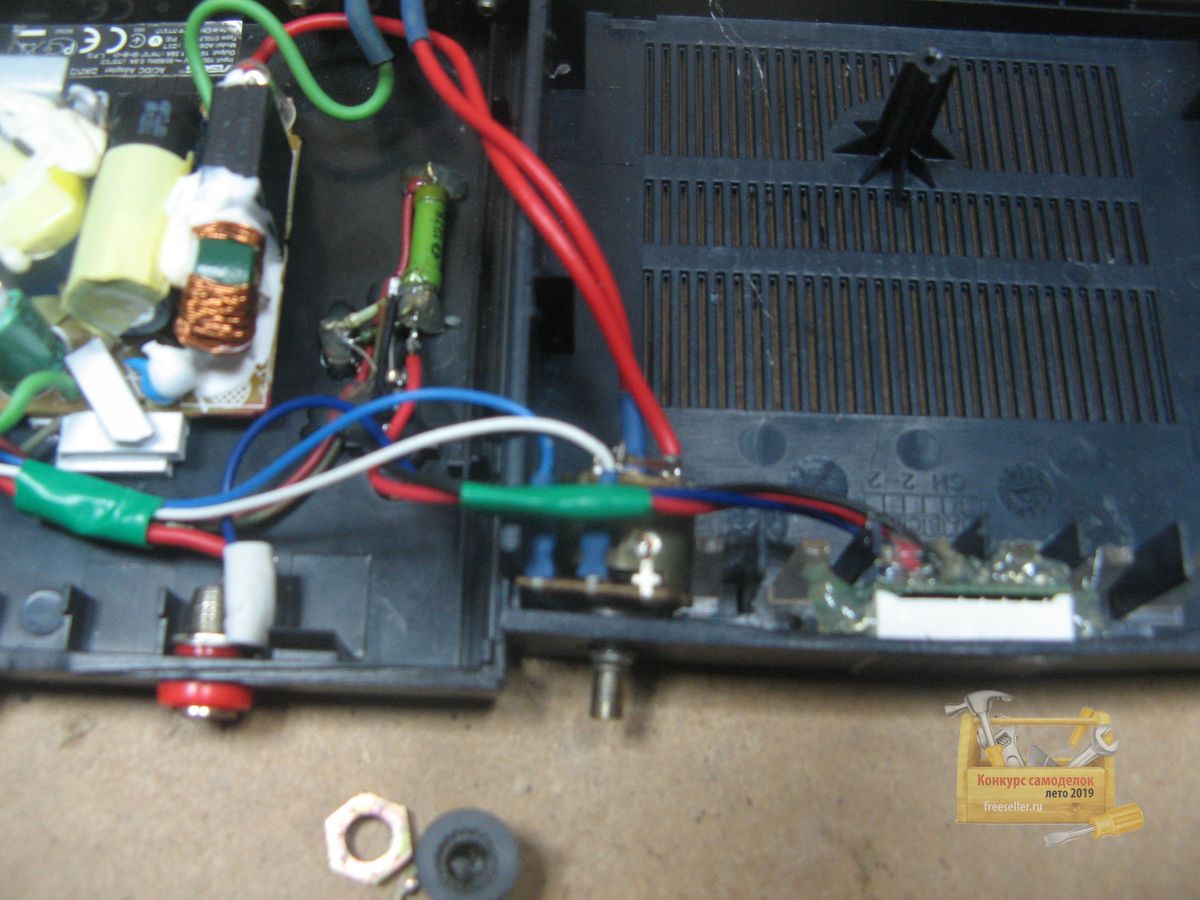

Вольтметр питаю от 9 вольт. Питание организовал на интегральной схеме TL431. Схема считается на калькуляторе в интернете.

  Изготовление компактного регулируемого блока питания


Собранный стабилизатор фиксирую на термо клей. Отлично приклеился. Не оторвать.

  Изготовление компактного регулируемого блока питания

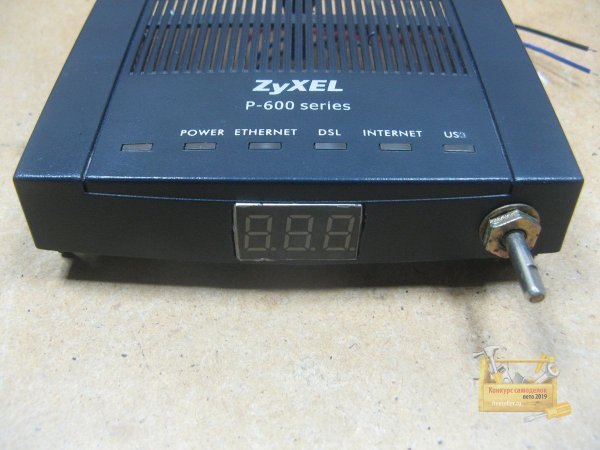

Примеряю элементы верхней панели. Резистор временно воткнул, и позже затяну гайку и одену ручку. Вольтметр замазал термо клеем.

  Изготовление компактного регулируемого блока питания

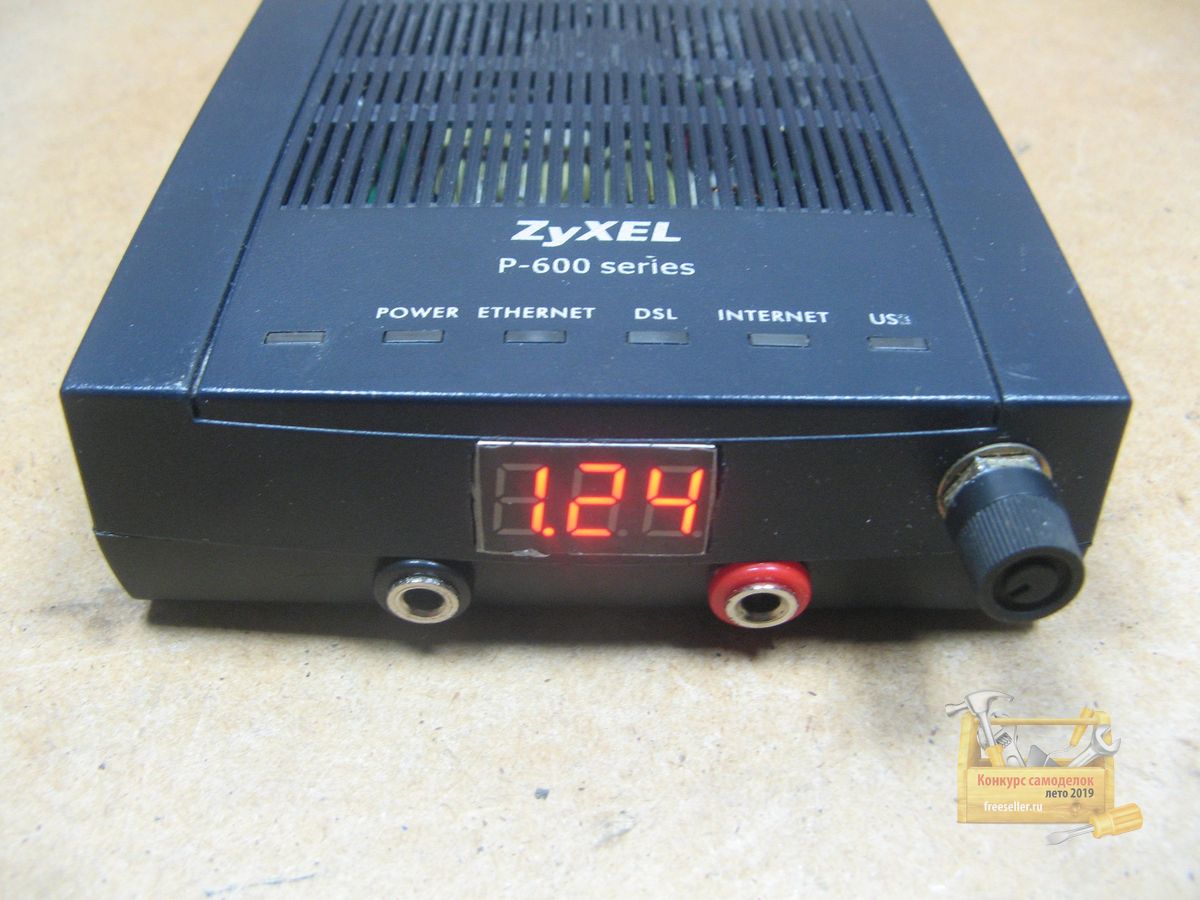

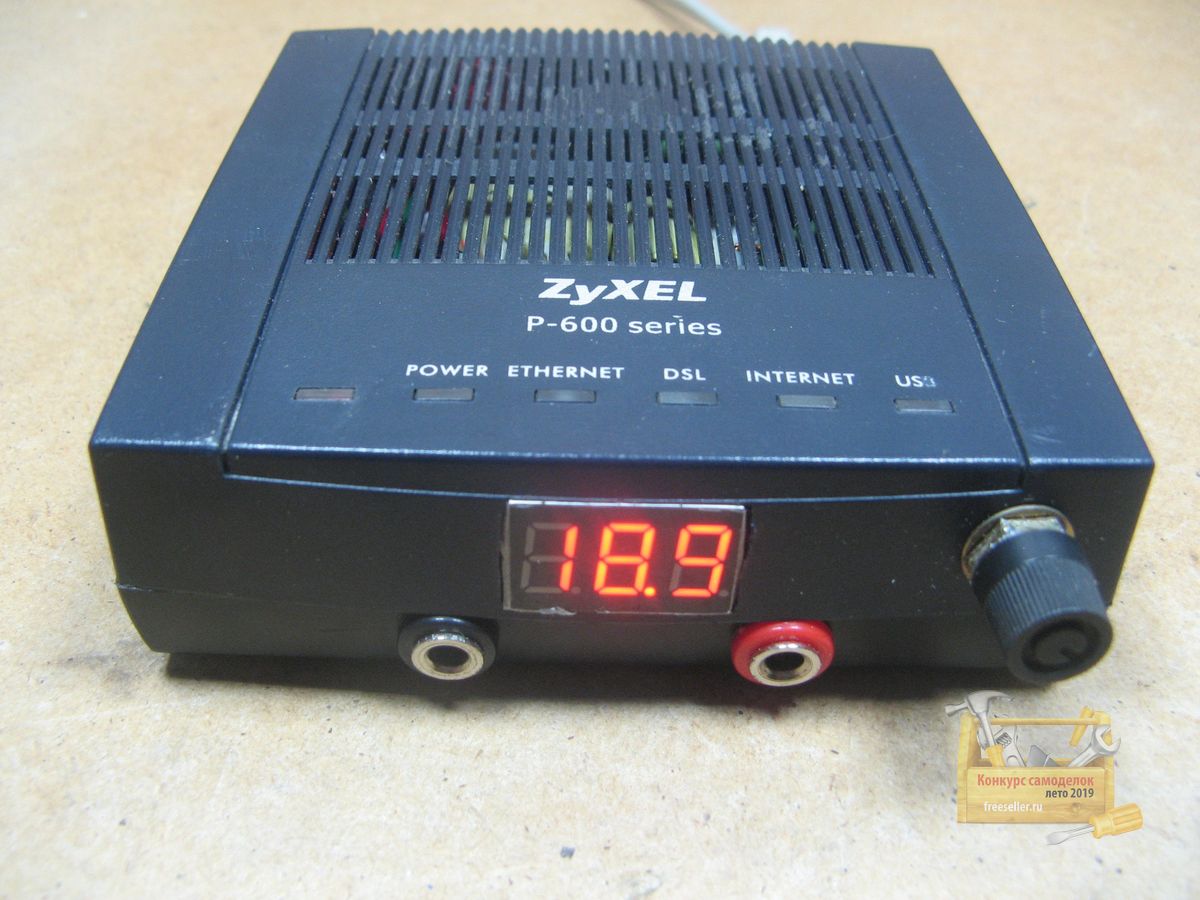

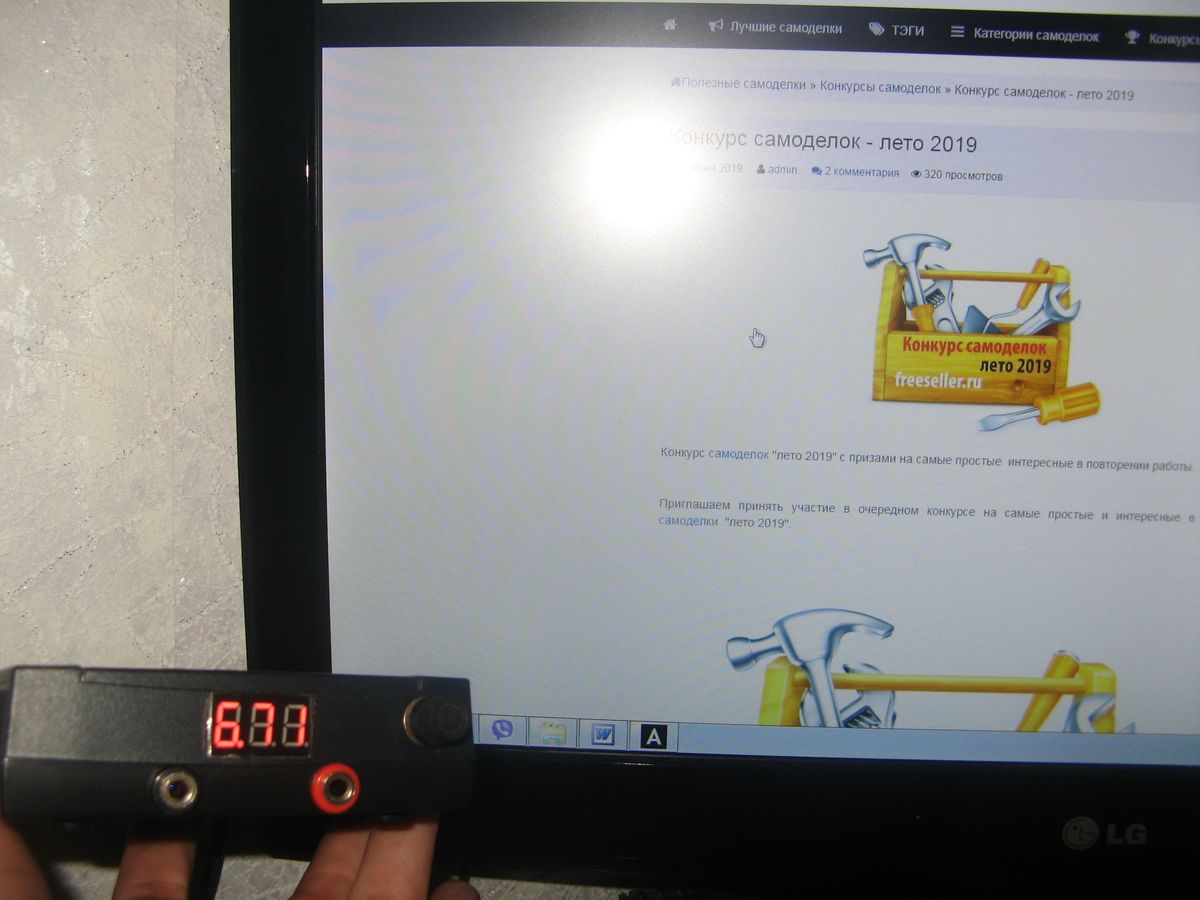

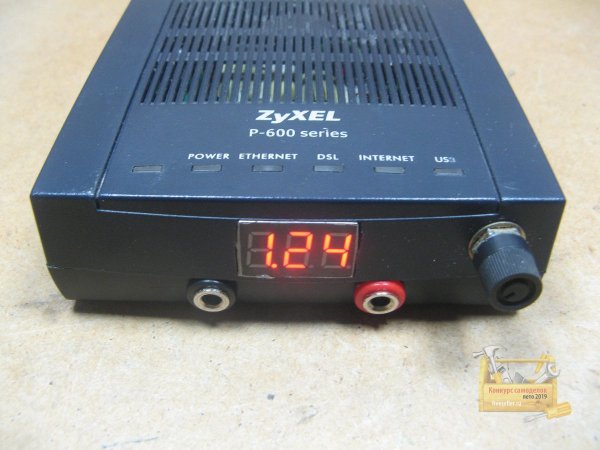

Собираем и включаем. Регулировка от 1.24 до 18.9 вольт. Как раз что нужно. Можно питать устройства, питающиеся от одной батарейки.

  Компактный блок питания с регулировкой напряженияКомпактный блок питания с регулировкой напряжения

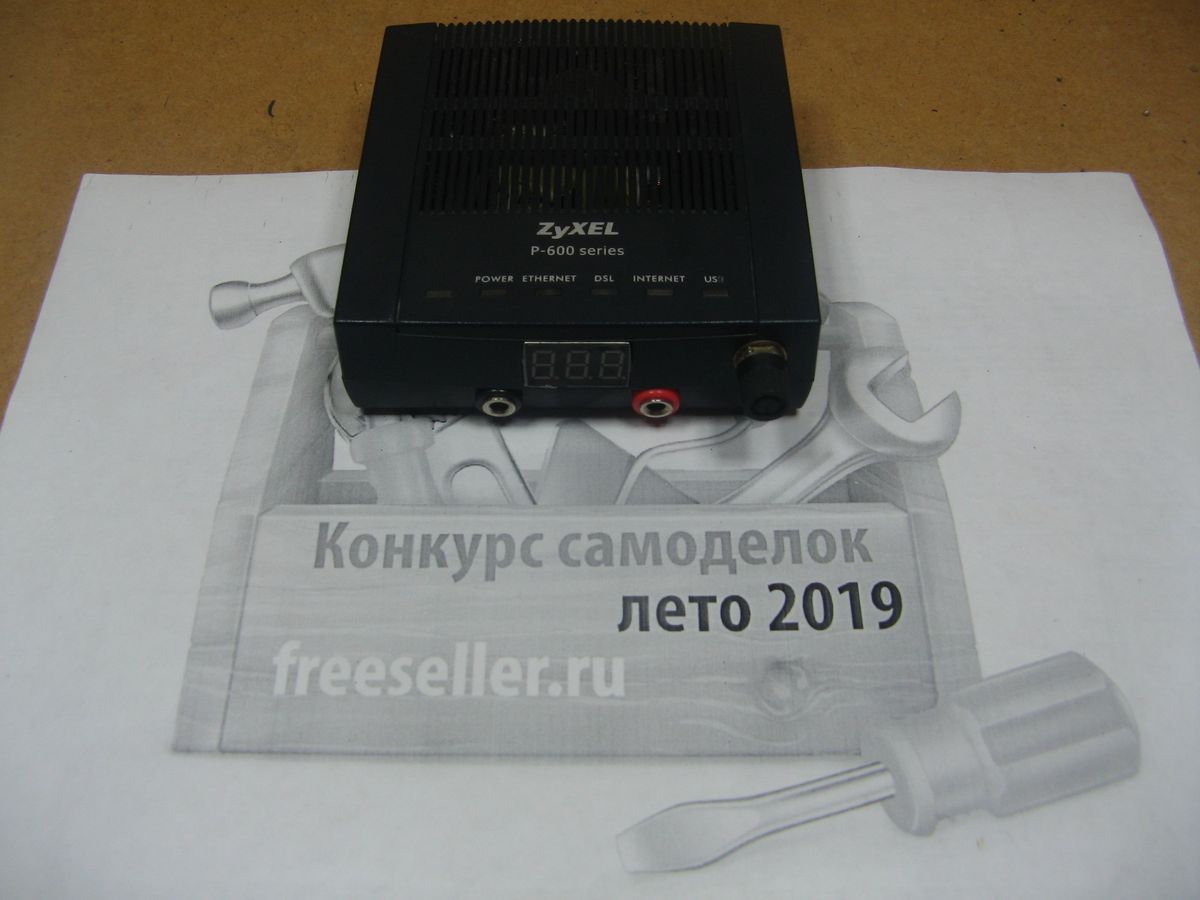

Такой блок питания собрался мной. Отдам отцу. Я работой доволен.

  Компактный блок питания с регулировкой напряжения. конкурс самоделок Лето 2019Компактный блок питания с регулировкой напряжения. конкурс самоделок Лето 2019


Сборка конструкции на видео
