Простое устройство для передачи музыки по Bluetooth

7 комментариев 9 676 просмотров

Как сделать простое беспроводное устройство для передачи музыки по Bluetooth.

Пользуюсь я домашней аудиосистемой 2.1. Состоит она с сабвуфера и двух сателлитов. Проигрываю я через систему обычно фильмы. Иногда хочется послушать музыку. Есть провод переходник, но его длина не велика. Задумал я сделать беспроводную систему. Через нее можно без проводов проигрывать музыку со смартфона.

Материалы для изготовления

  • ПВХ пластик;
  • модуль BK8000L;
  • выключатель;
  • разъем питания;
  • разъемы типа тюльпан;
  • аккумуляторы 18650
  • контроллер заряда для Li-ion;
  • аудио разъем на 3.5 мм;
  • инструменты.

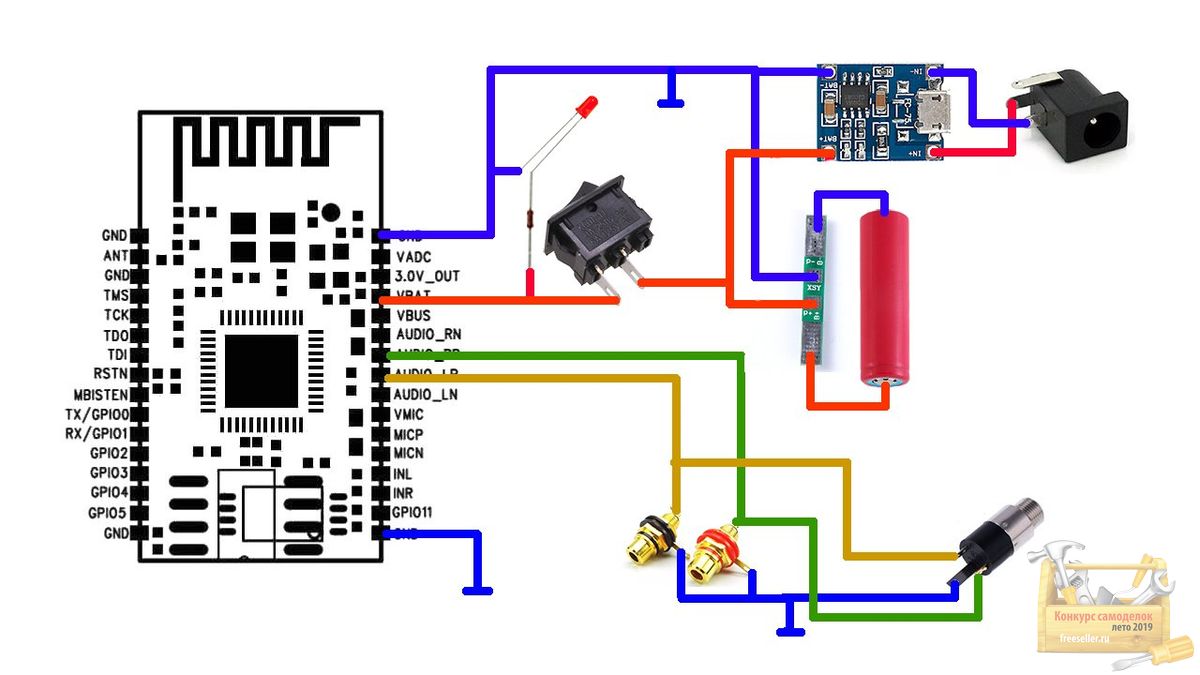

Схема

Пару слов о схеме. Есть модуль, Bluetooth. Питаем его от аккумулятора, через выключатель. Заряжается аккумулятор через контроллер заряда. Выход с модуля идет на разъемы «тюльпан» и jack 3.5 мм.

Схема устройства для передачи музыки по Bluetooth

Видео инструкция

[media=https://www.youtube.com/watch?v=REbywnVctdM&]


О компонентах

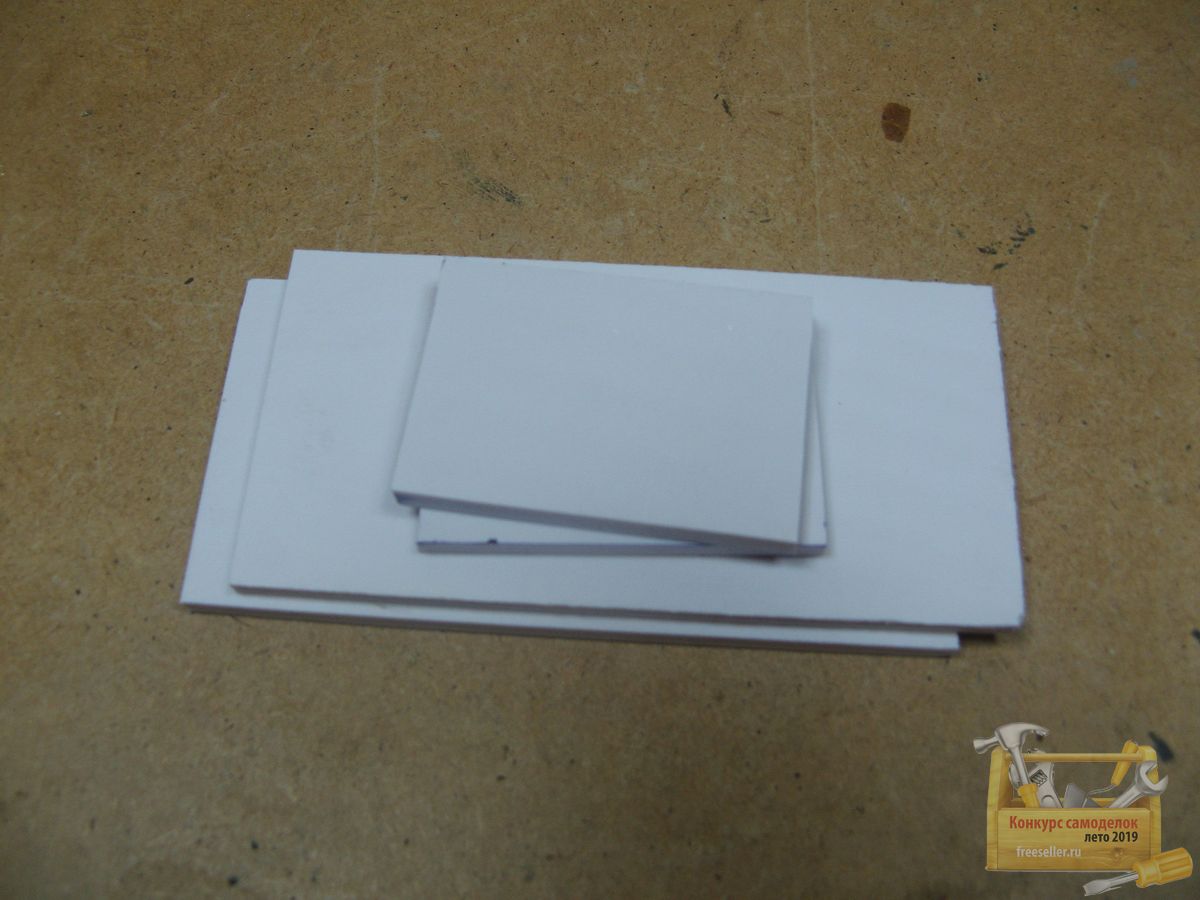

Нужен листовой пластик. У меня листовой ПВХ. С ним очень просто работать, режется острым ножом.


Листовой пластик

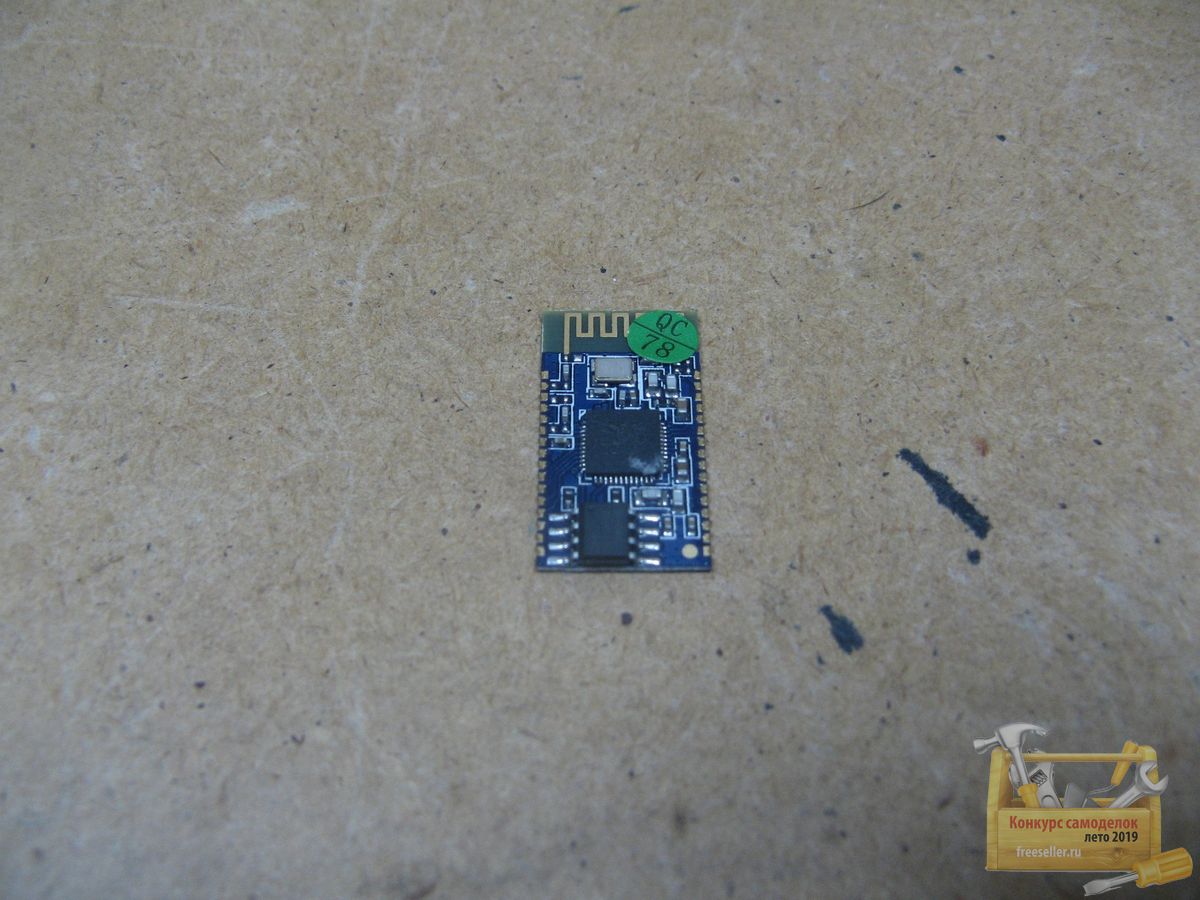

Bluetooth модуль из Китая. Очень маленький.


Bluetooth модуль из Китая

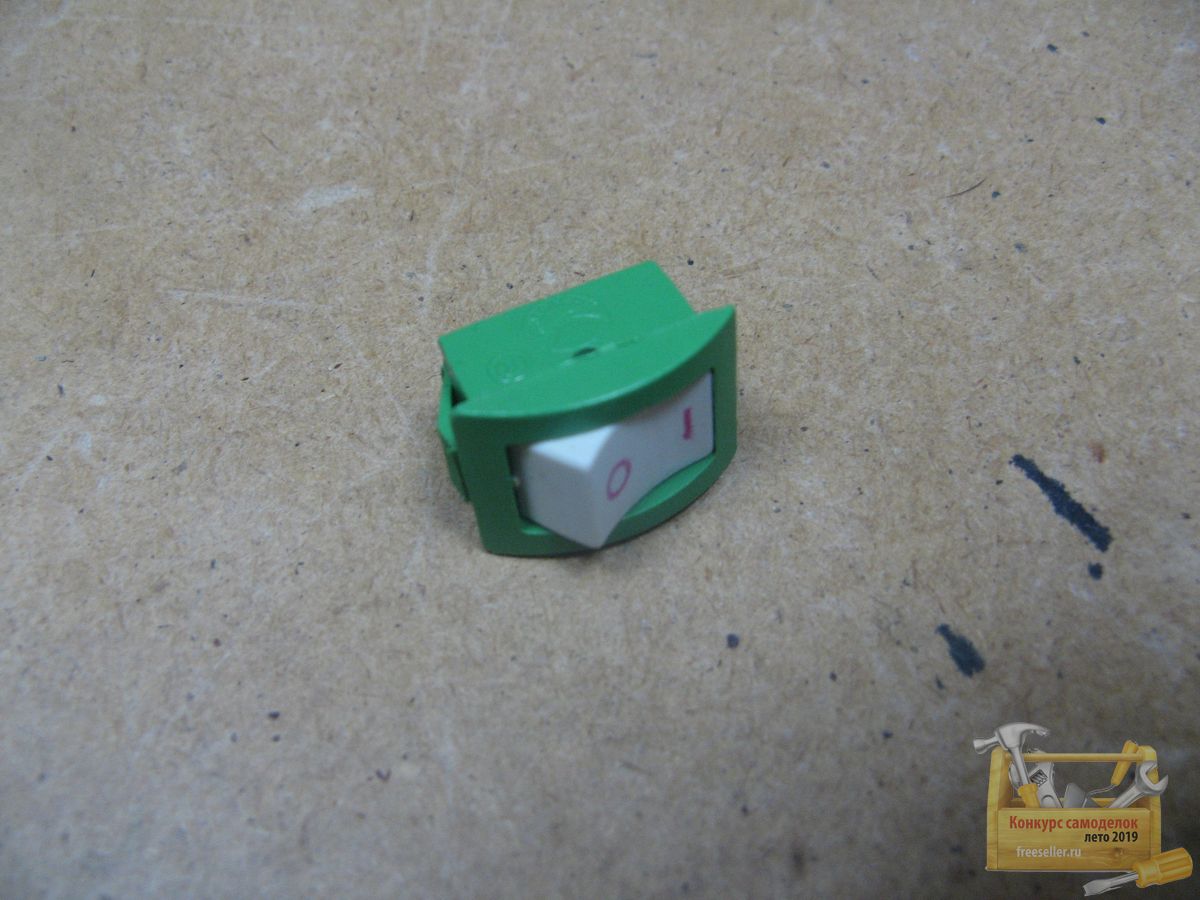

Выключатель панельный плоский. Снял с поломанного ночника.

 Выключатель панельный плоский.


Разъемы RCA или просто «тюльпан». Вырезал два штуки со старого DVD плеера.


Разъемы RCA или просто «тюльпан»

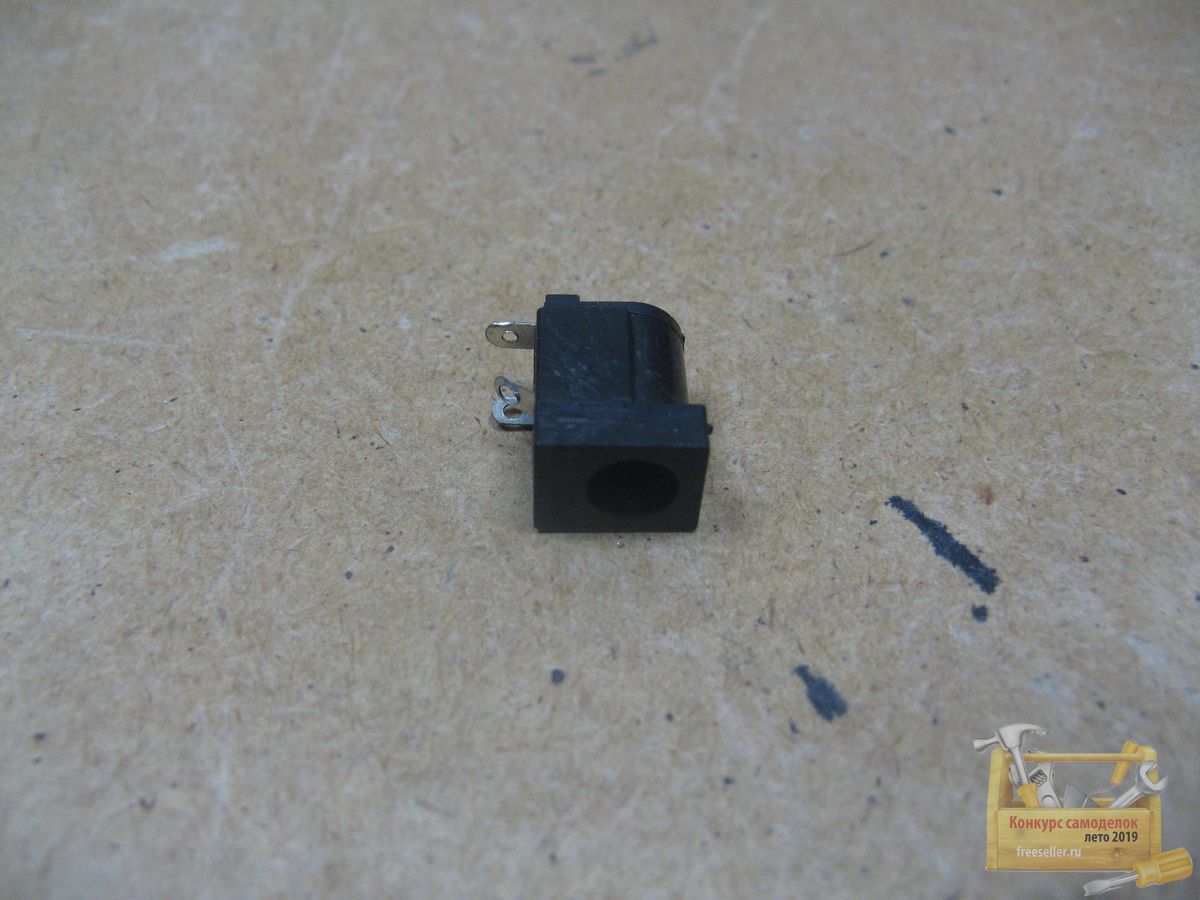

Разъем питания. Какой был, такой и поставил.


Разъем питания.

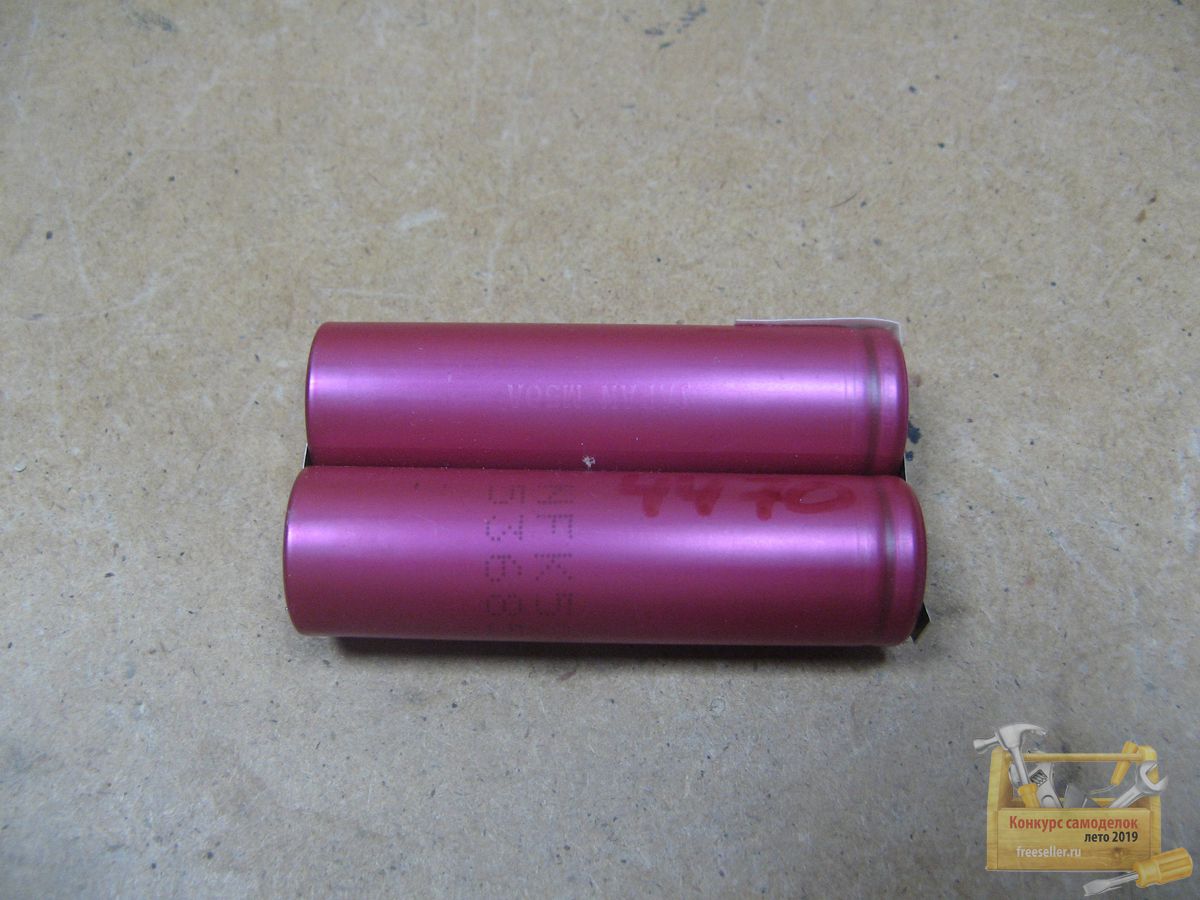

Аккумуляторы, пара Li-ion формата 18650.


Аккумуляторы, пара Li-ion формата 18650.

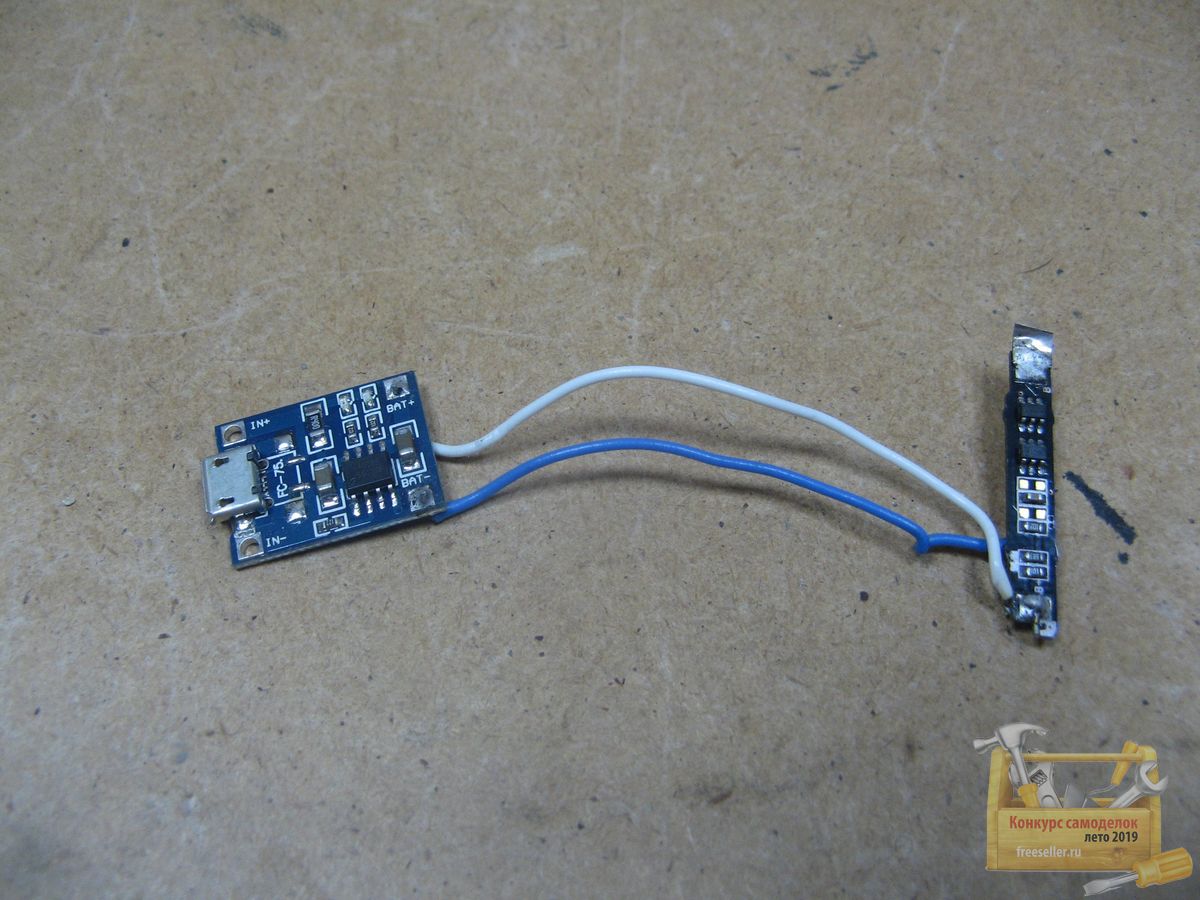

Контроллер заряда. Обязательно нужна плата BMS, иначе разрядятся аккумуляторы ниже нормы. Я применю отдельно контроллер заряда и плату защиты (BMS). В Китае есть совмещенные платы.


Контроллер заряда

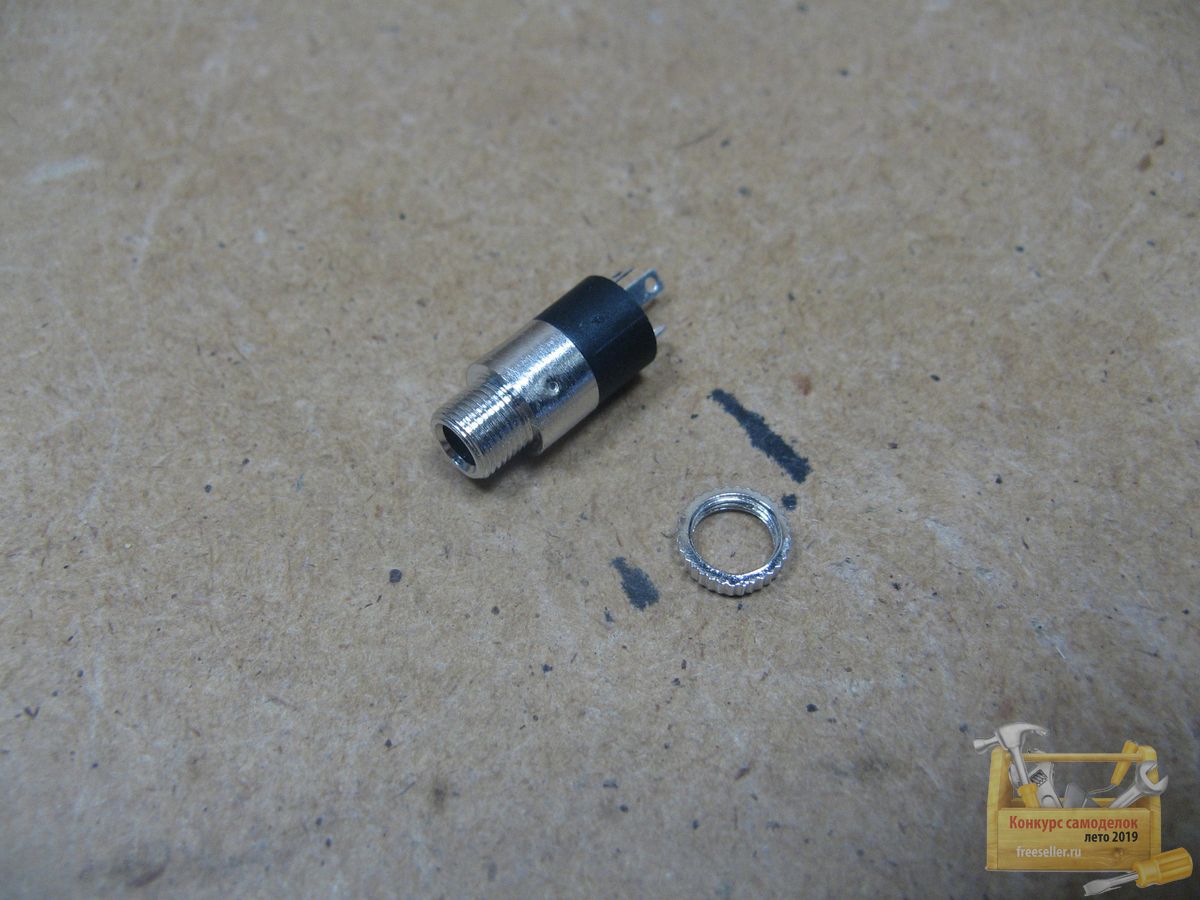

Так же установлю выходной разъем Jack 3.5 мм.


разъем Jack 3.5 мм.


Сборка

Из пластика вырежу заготовки корпуса.


Изготовление устройства для передачи музыки по Bluetooth

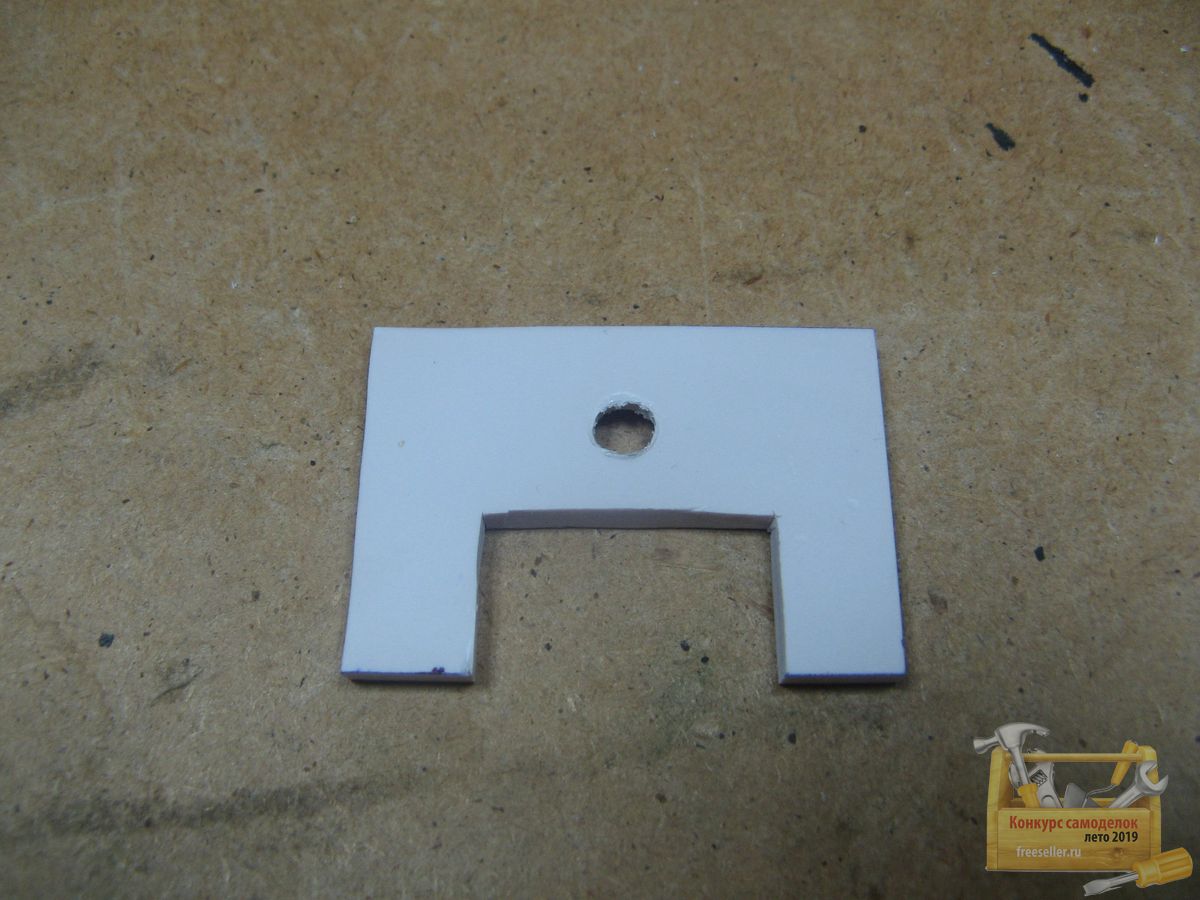

В одной боковушке вырезаю проем под RCA разъемы и отверстие под Jack 3.5 мм.


Изготовление устройства для передачи музыки по Bluetooth

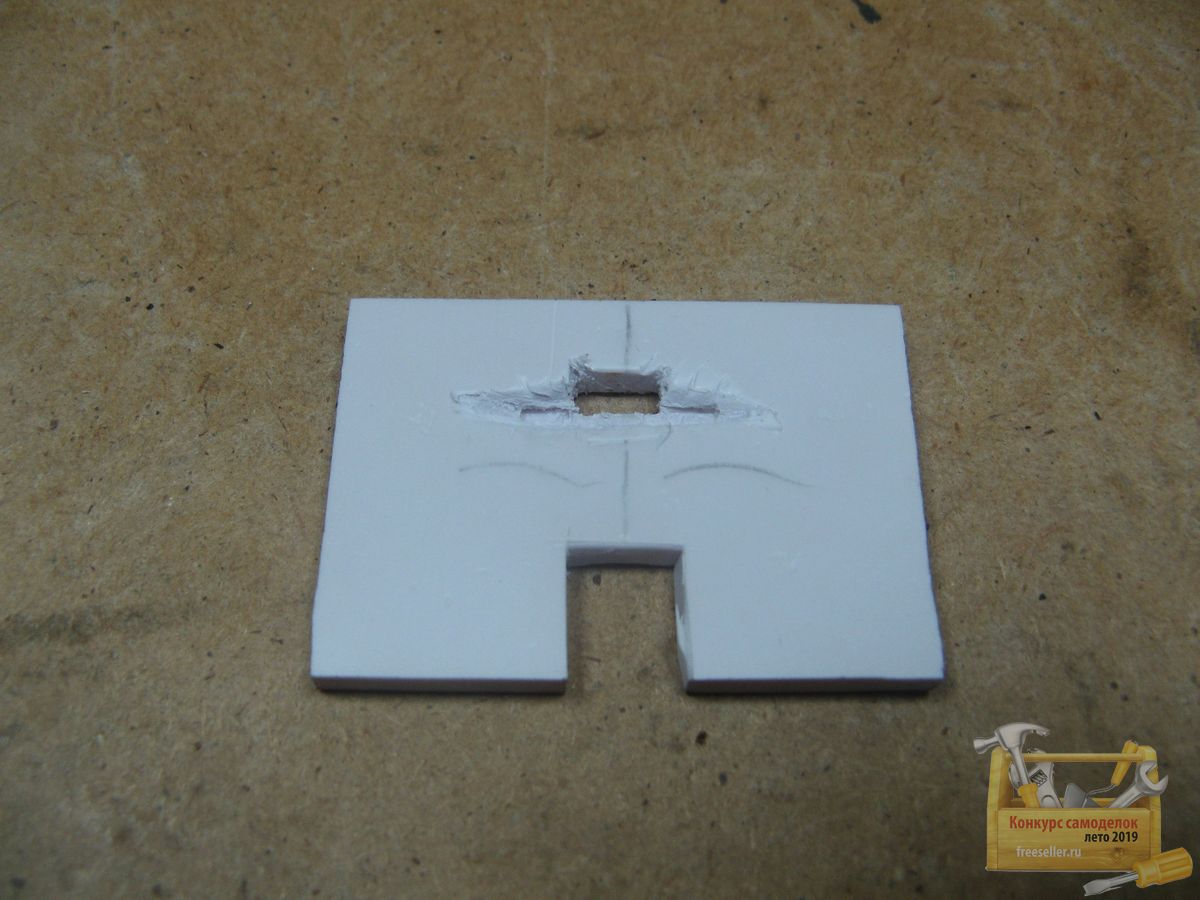

Во второй боковине проем под разъем питания и разъем с платы контроллера заряда.


Изготовление устройства для передачи музыки по Bluetooth

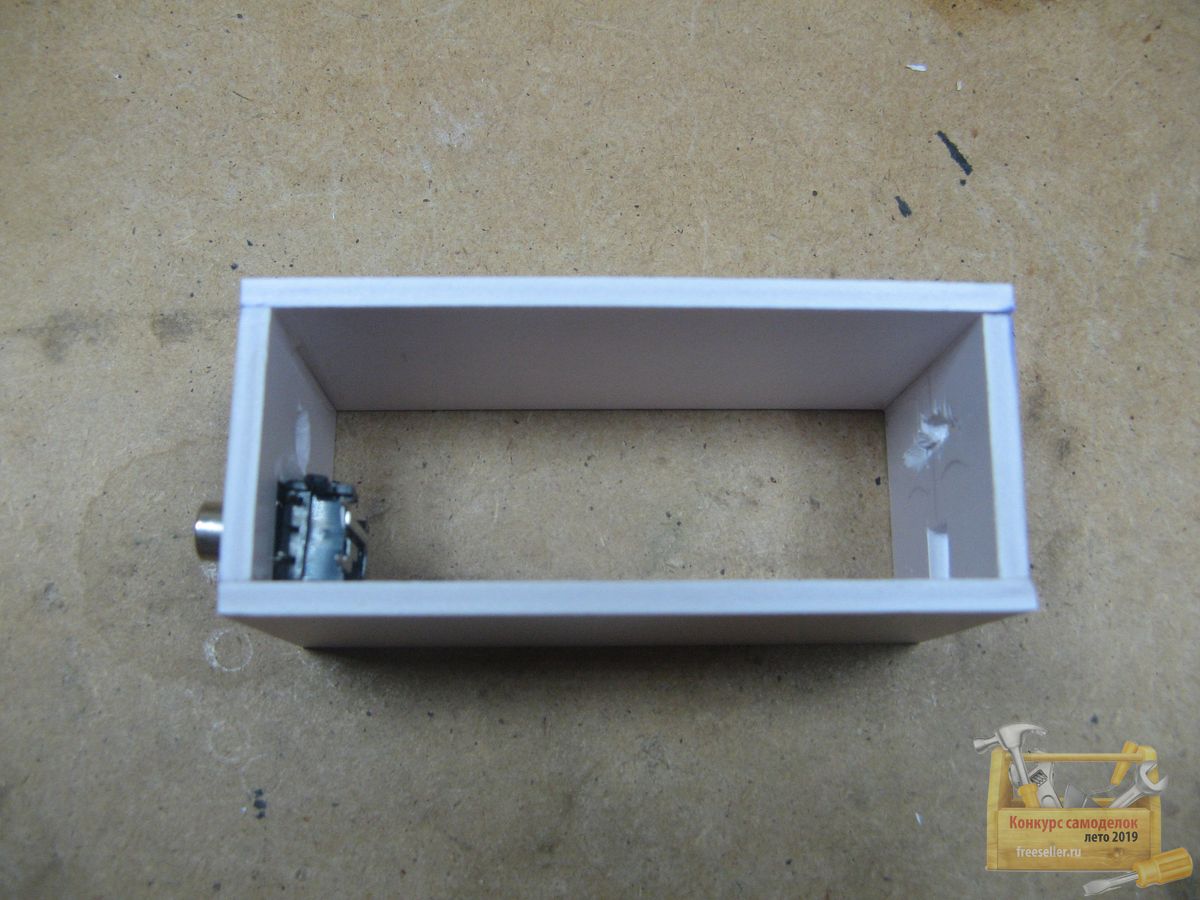

Стыкую основные заготовки и проклеиваю их супер клеем. Держится замечательно.  Разъемы RCA фиксирую сразу супер клеем с содой.


Изготовление устройства для передачи музыки по Bluetooth

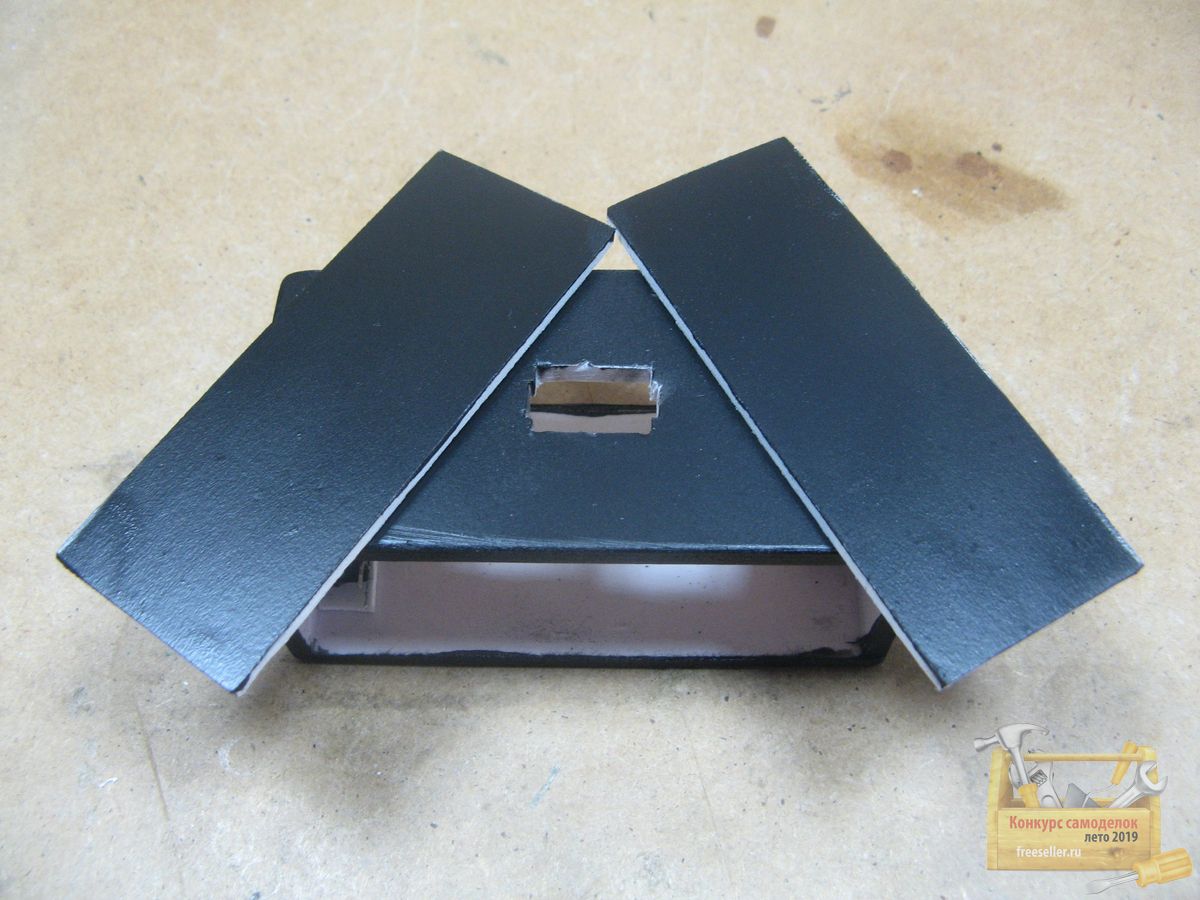

Вырезал две крышки и все покрасил матовой краской. После покраски вырезал проем под выключатель.


Изготовление устройства для передачи музыки по Bluetooth

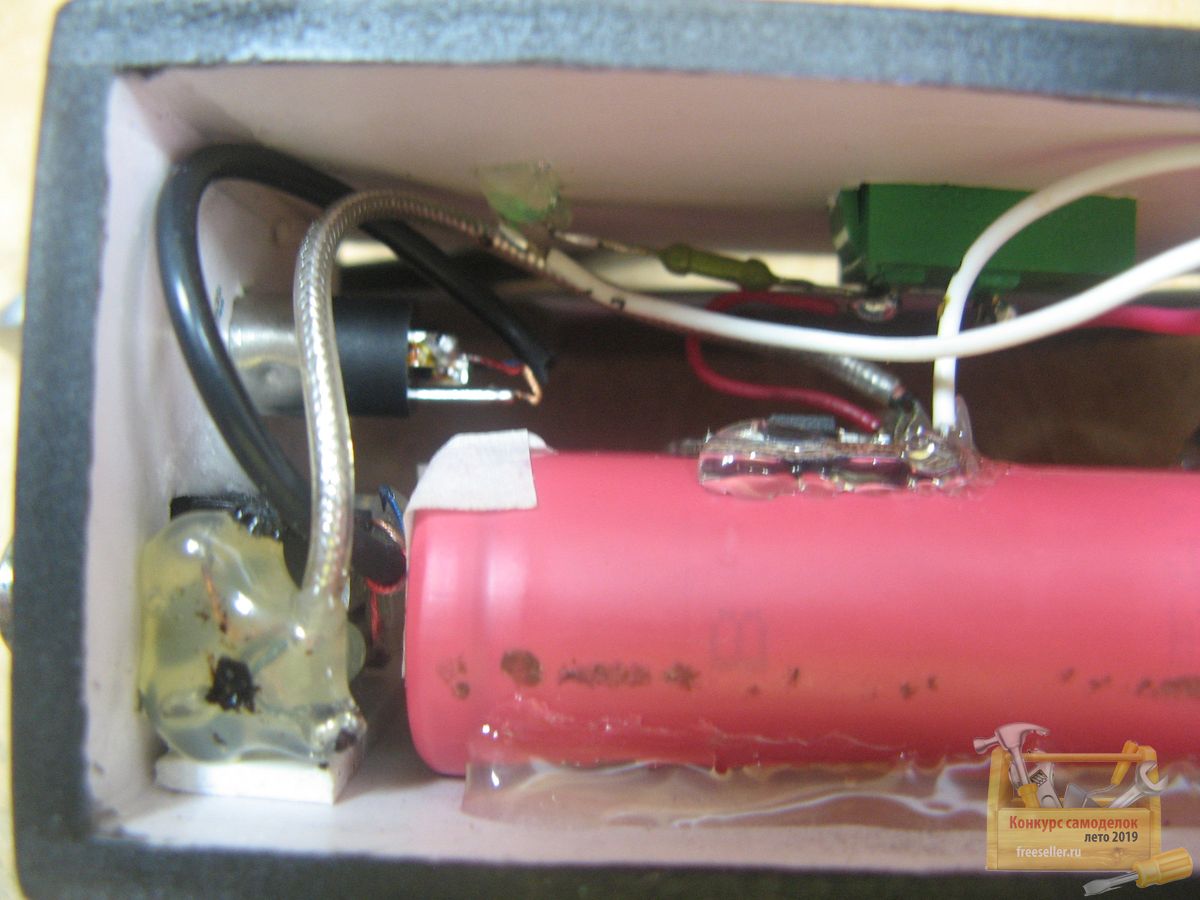

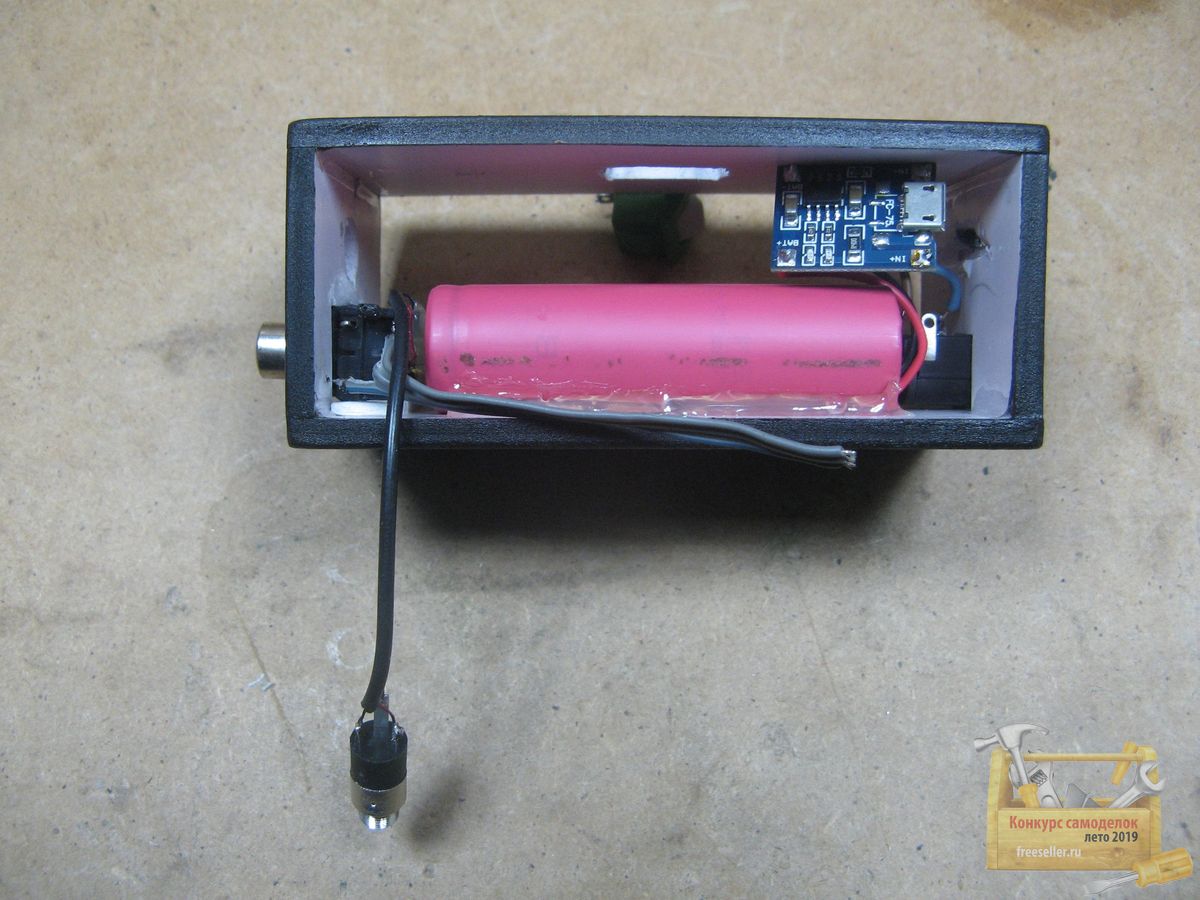

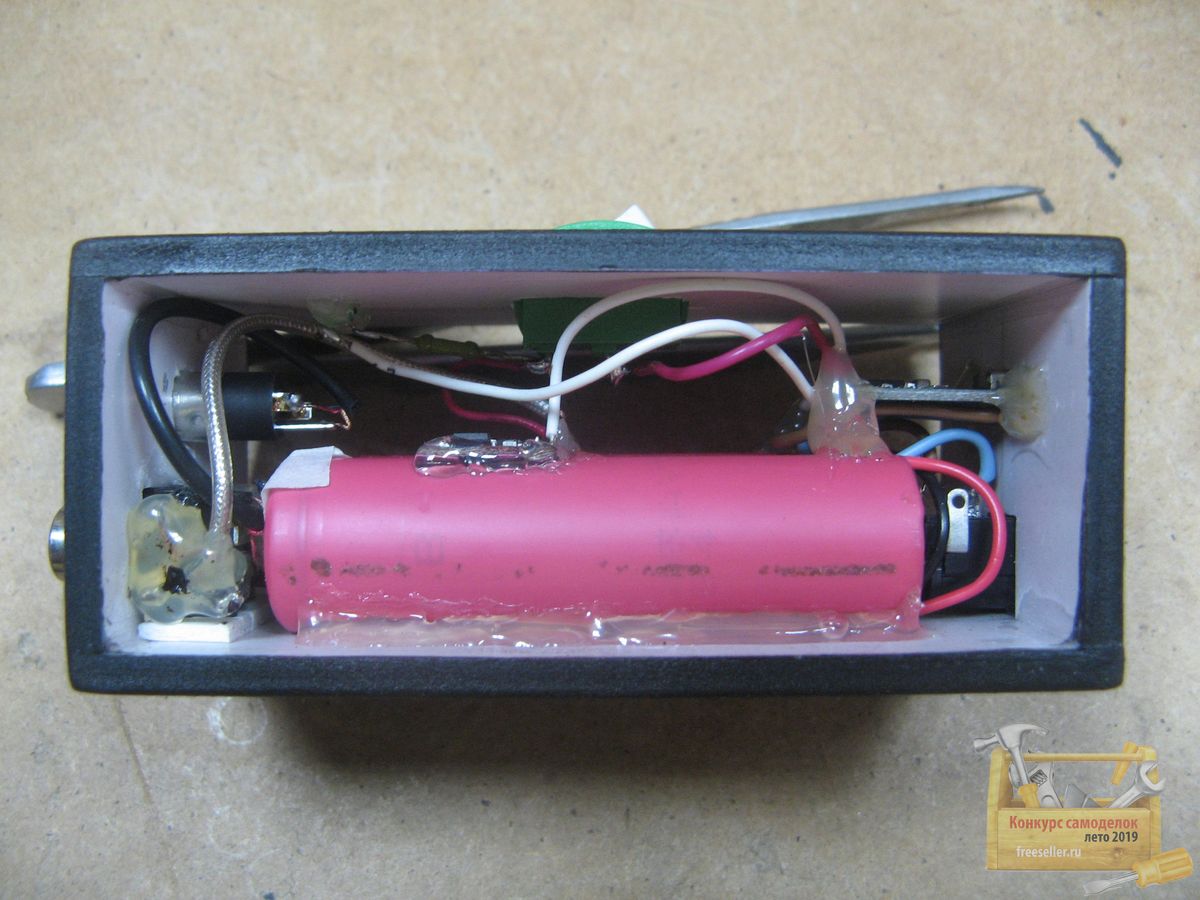

Распаял выходные разъемы параллельно. Зафиксировал аккумуляторы 18650 термо клеем. Припаял плату защиты и контроллер заряда.


Изготовление устройства для передачи музыки по Bluetooth

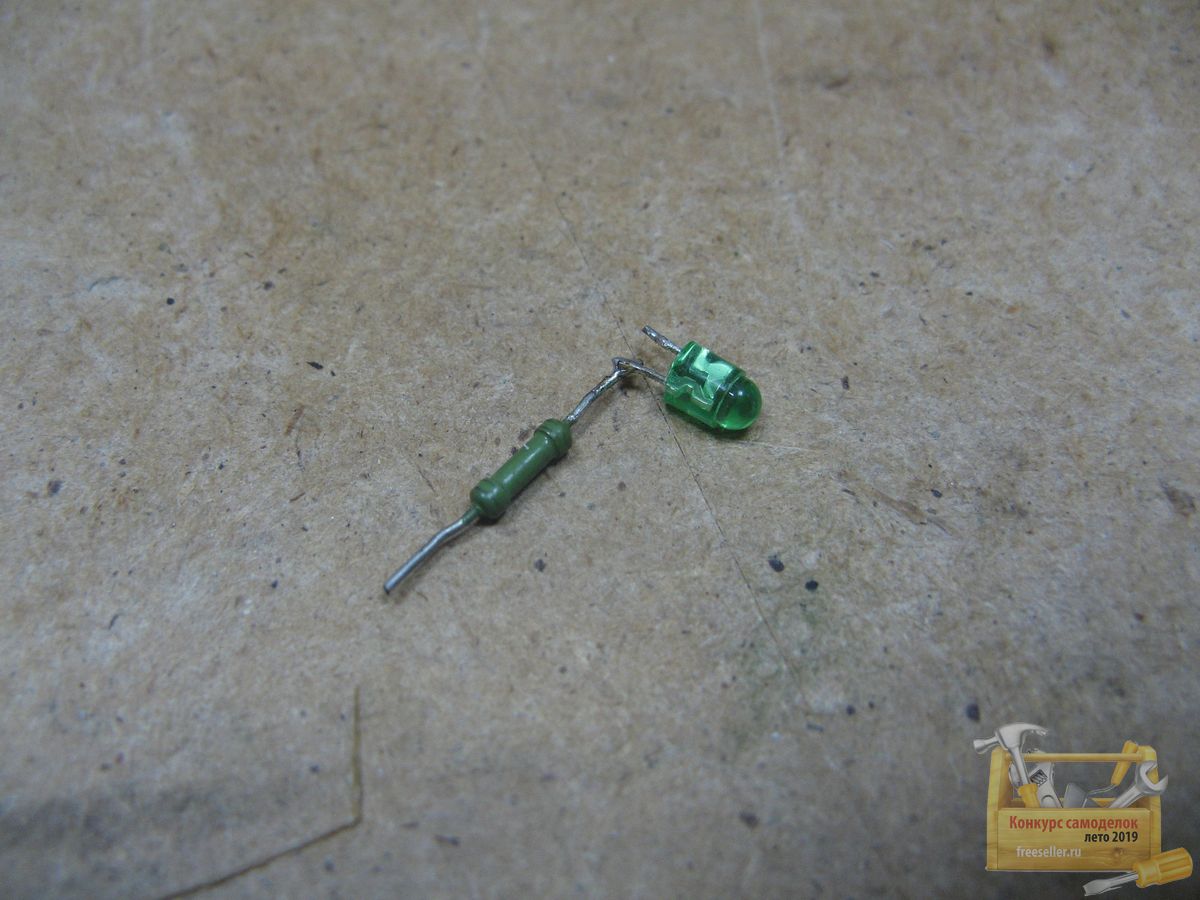

В последний момент, решил установить индикаторный светодиод. Выпаял его со старого оборудования. Диаметром 3 мм.


Изготовление устройства для передачи музыки по Bluetooth


Устанавливаю выключатель и все устанавливаю в корпус. Модуль фиксирую термо клеем.


Изготовление устройства для передачи музыки по Bluetooth


Проверяю и собираю наш корпус.


Изготовление устройства для передачи музыки по Bluetooth

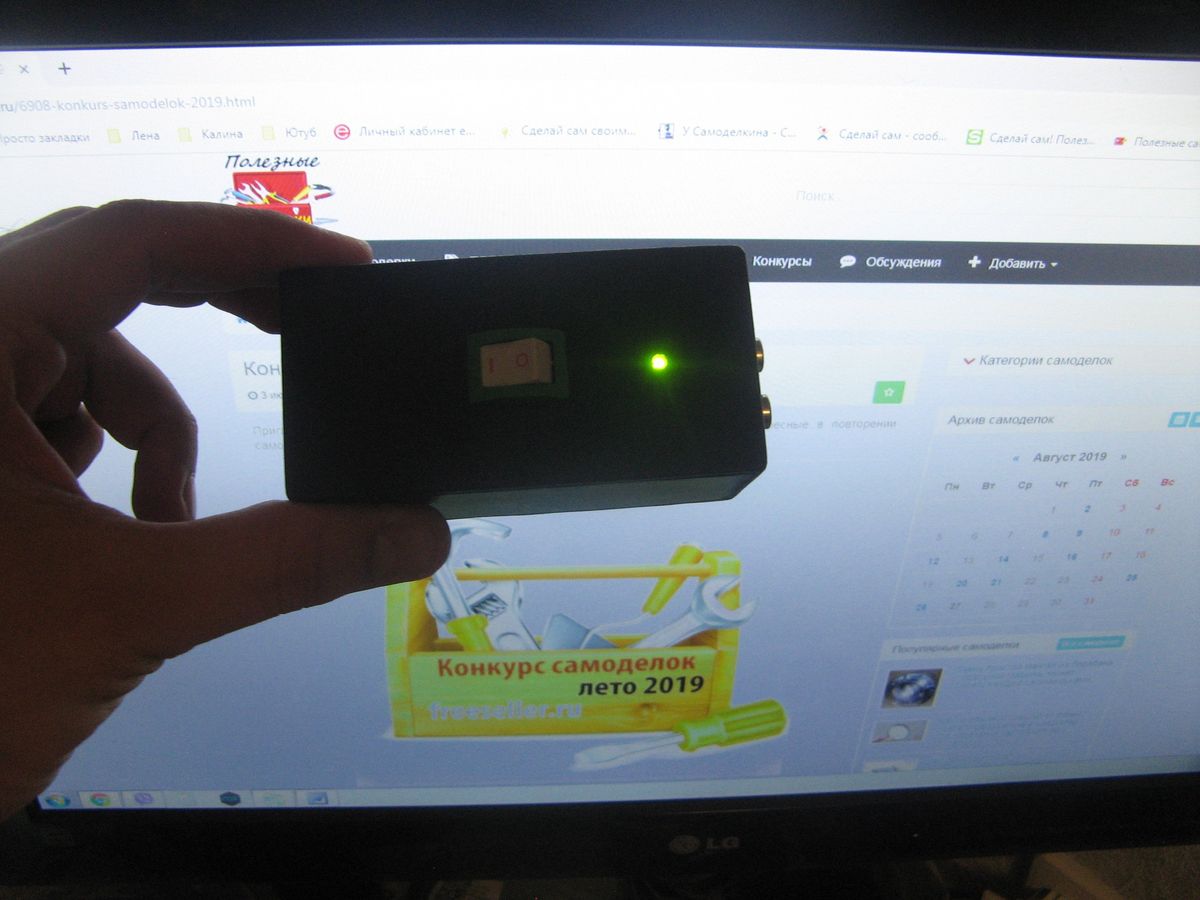

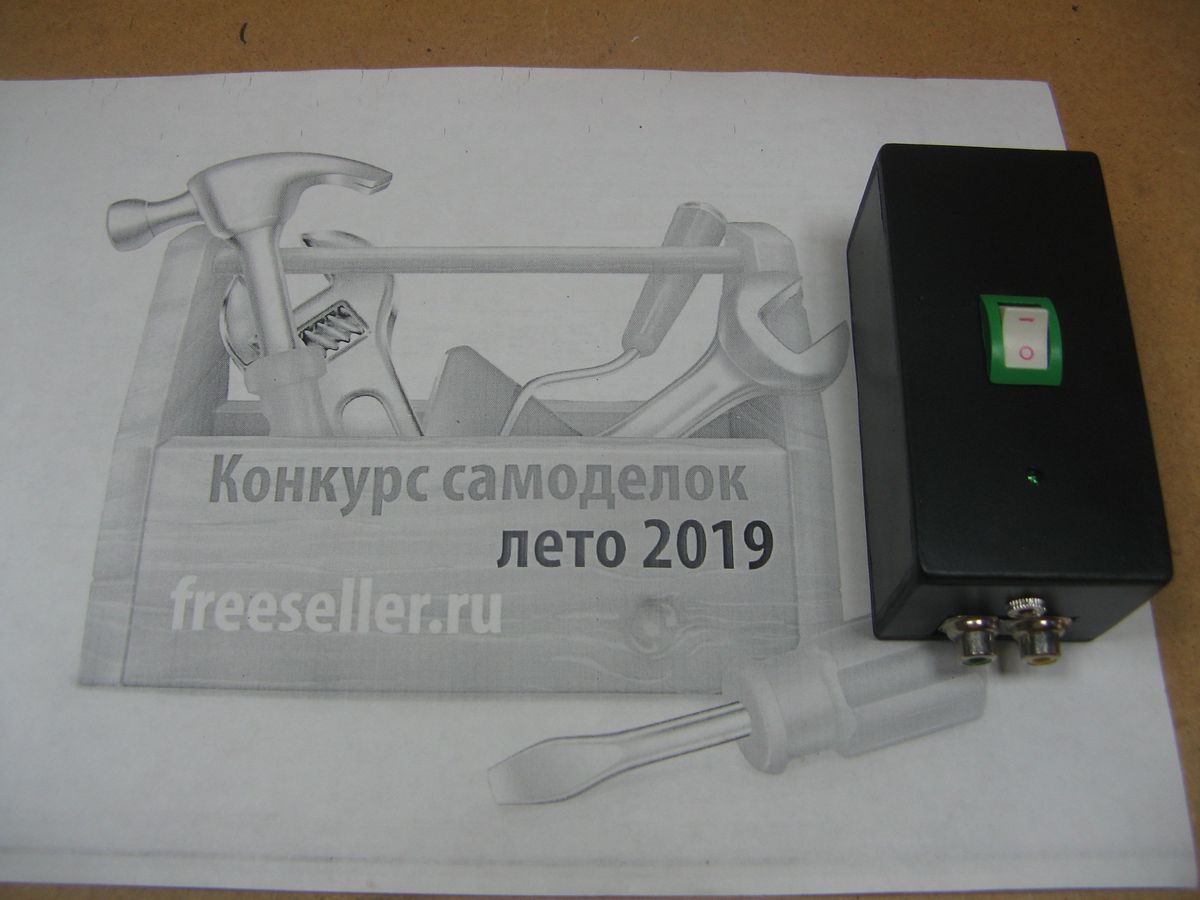

Получилась довольно компактная конструкция. Работает отлично. Фона практически нет. Аккумулятор так и не разрядил, очень на долго его хватает. Теперь можно свободно проигрывать музыку без проводов.


Простое устройство для передачи музыки по Bluetooth

Простое устройство для передачи музыки по Bluetooth
