Универсальный столярный кондуктор

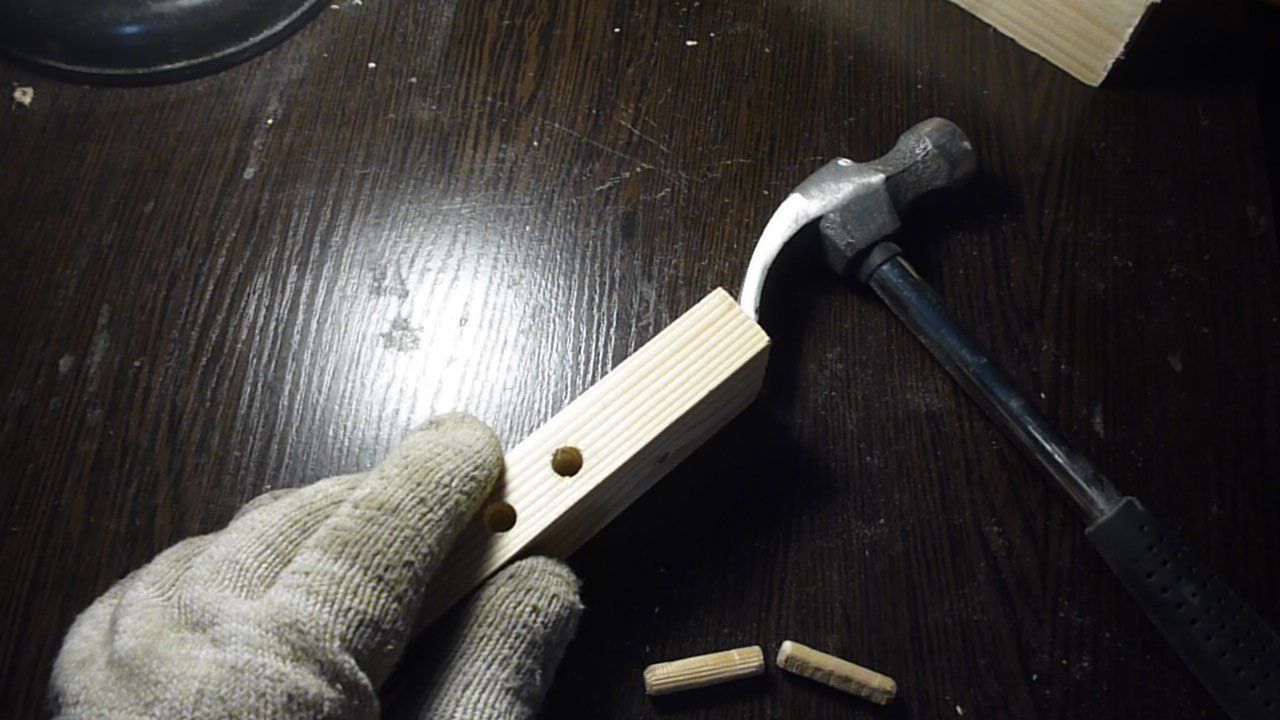

У любого самодельщика занимающегося столярным делом часто возникает проблема точного сопряжения двух деталей. Один из существующих способов соединения столярных заготовок это посадка их на шканты. Но возникает вопрос как точно просверлить отверстия под шканты для правильного сочленения деталей. В этом вам поможет универсальный столярный кондуктор.
Сегодня мы попробуем его смастерить. Делается он очень просто и не требует каких либо дорогих и дефицитных материалов. Все найдется, я уверен, у вас под рукой.

Видео инструкция



И так из материалов нам понадобится деревянный прямоугольный брусок, пластина из оргстекла, металлическая трубка и несколько саморезов.

Инструменты:

  • Ножовка;
  • дрель;
  • сверла;
  • наждачная шкурка;
  • лак или морилка;

Порядок изготовления кондуктора

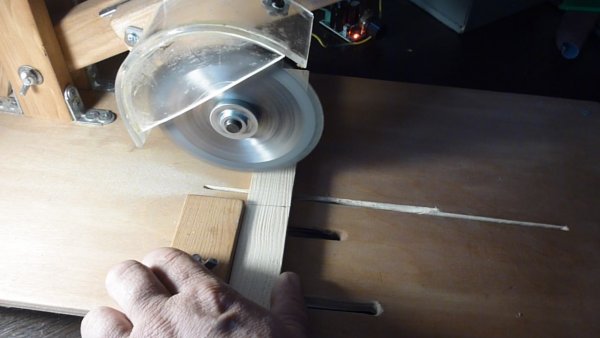

Отрезаем три бруска одинакового размера.

Универсальный столярный кондуктор

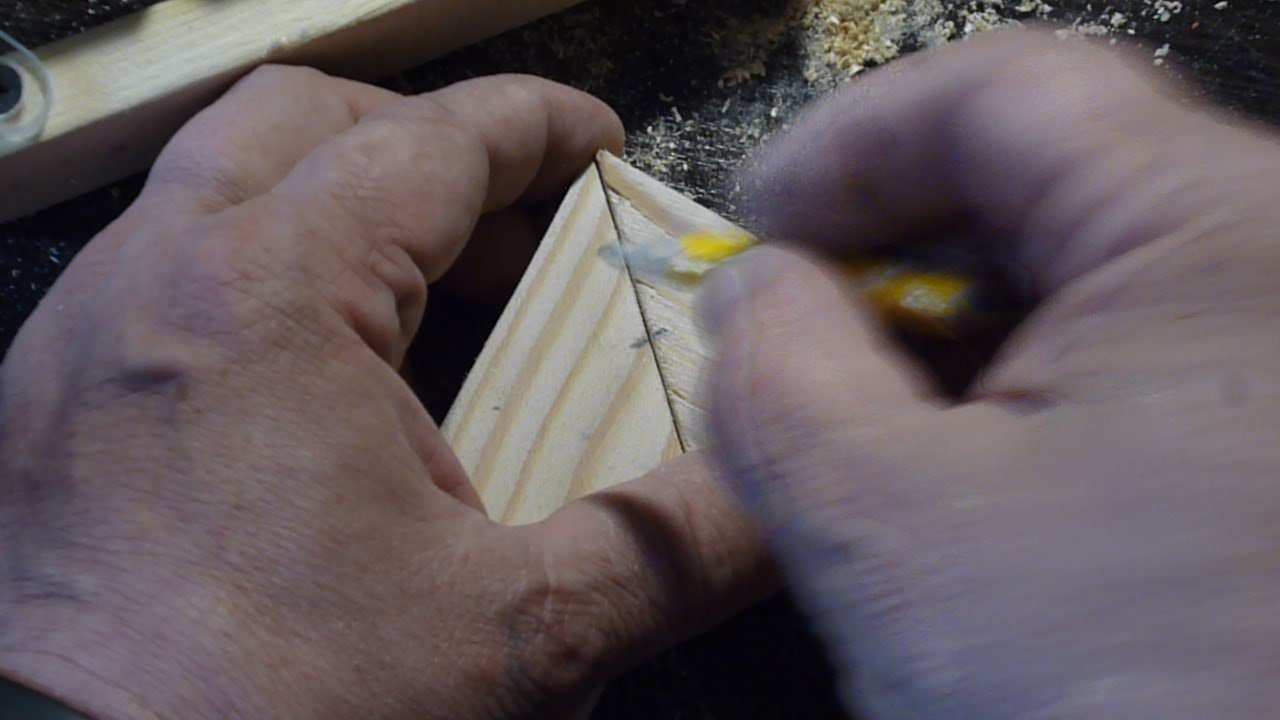

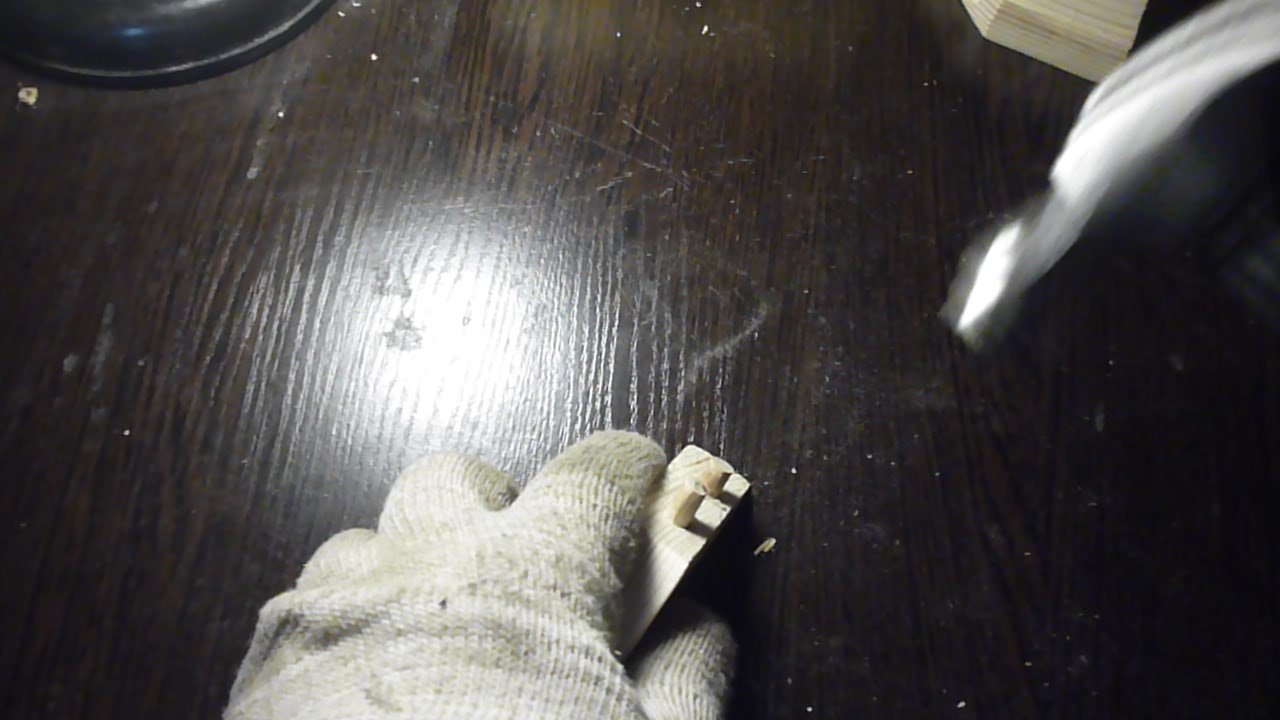

С торца по центру одного бруска производим треугольный пропил примерно на 5-6 мм.

Универсальный столярный кондуктор Универсальный столярный кондуктор

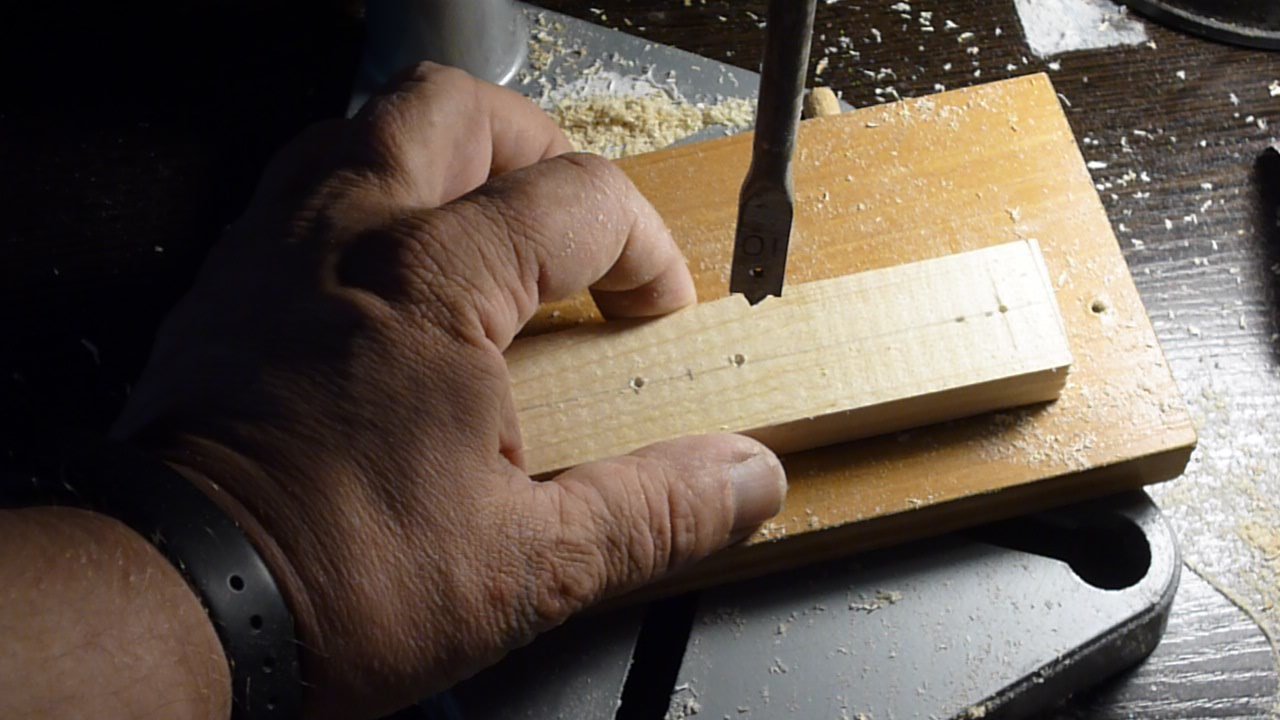

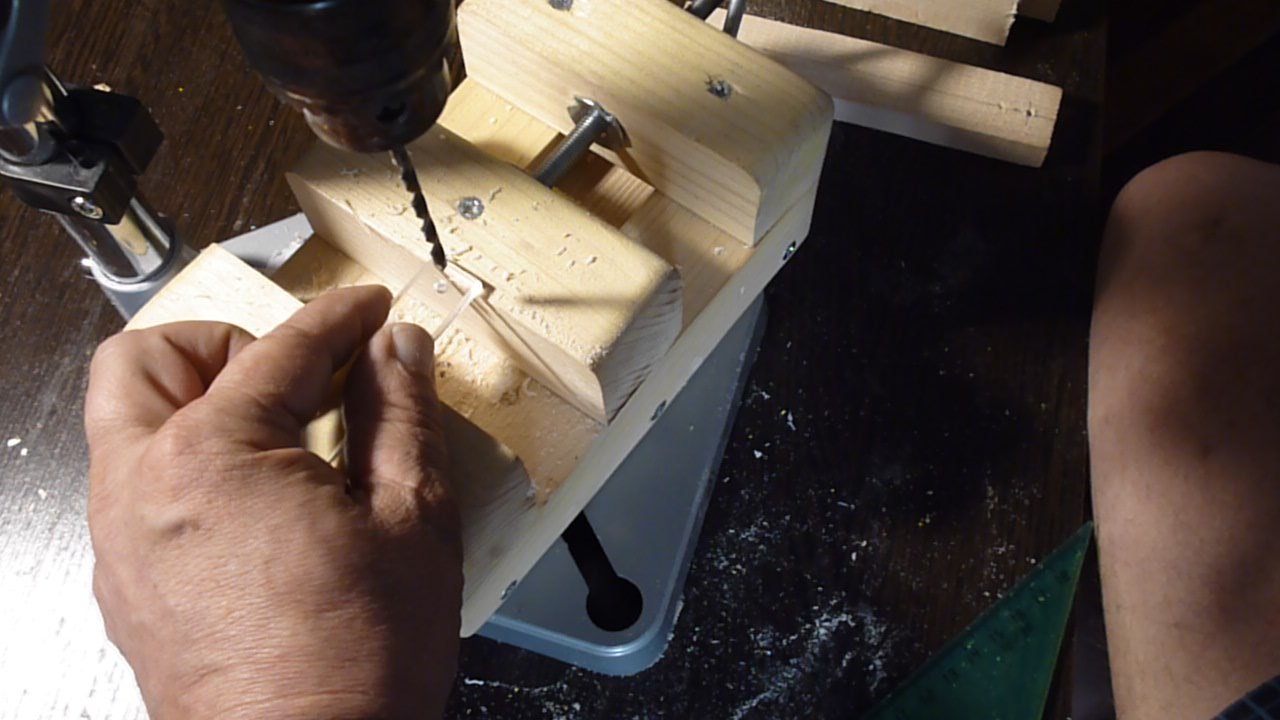

Отступаем в стороны, в нашем случае по 12 мм от центра и сверлим 2 отверстия диаметром равным наружному диаметру металлической трубки.

Универсальный столярный кондуктор Универсальный столярный кондуктор

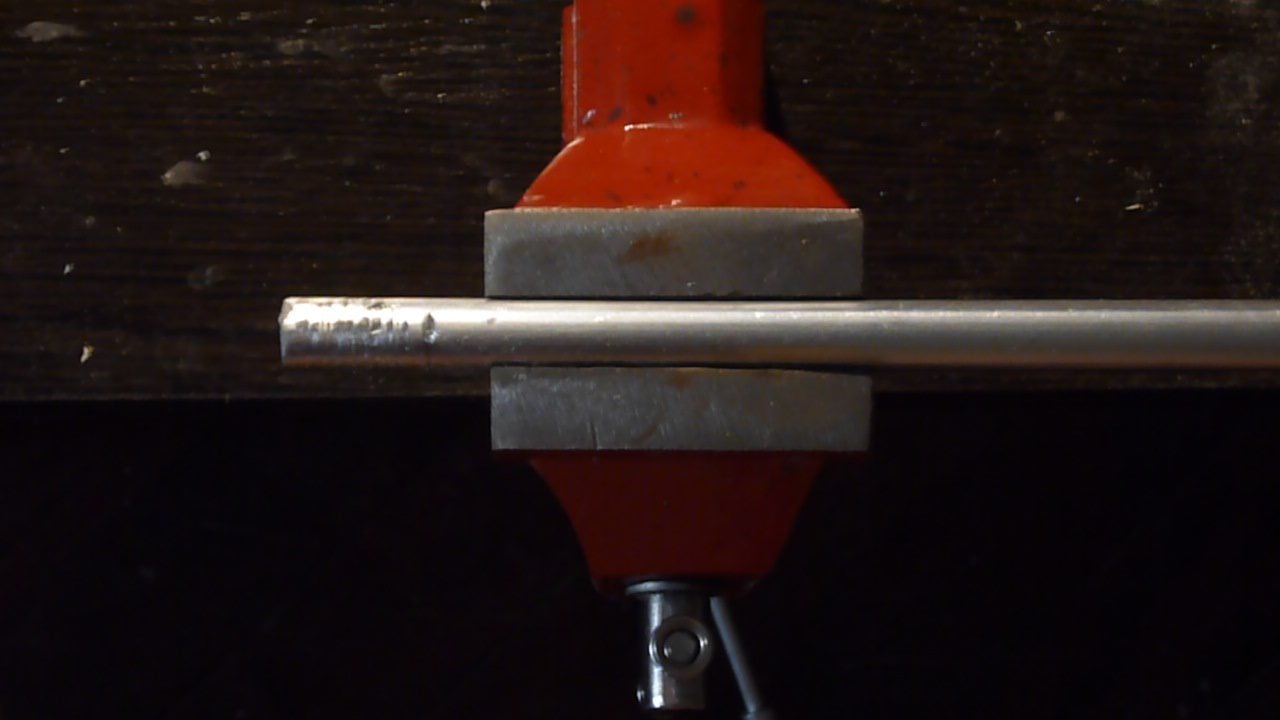

Отрезаем 2 металлические трубки длинной на пару мм. больше толщины бруска.

Универсальный столярный кондуктор
Запрессовываем трубки в отверстия бруска.

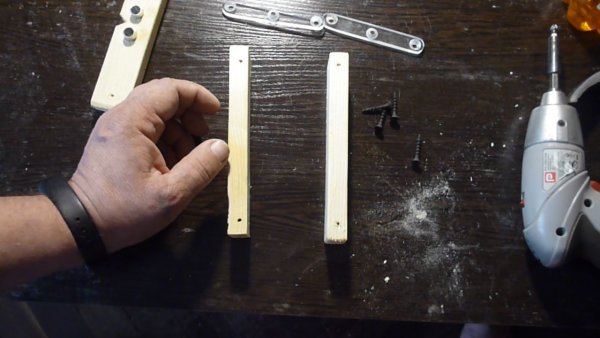

По краям всех брусков (Как показано в видео ролике) сверлим отверстия под саморезы.

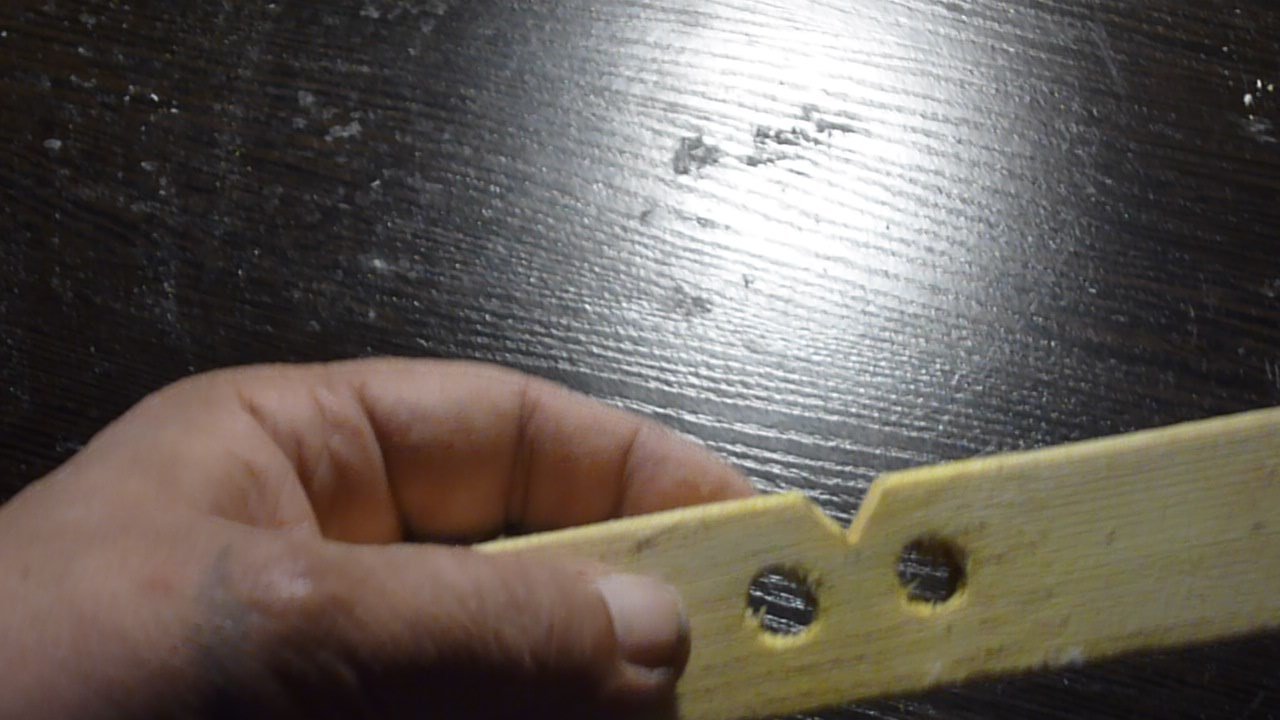

Изготавливаем две пластинки из оргстекла.

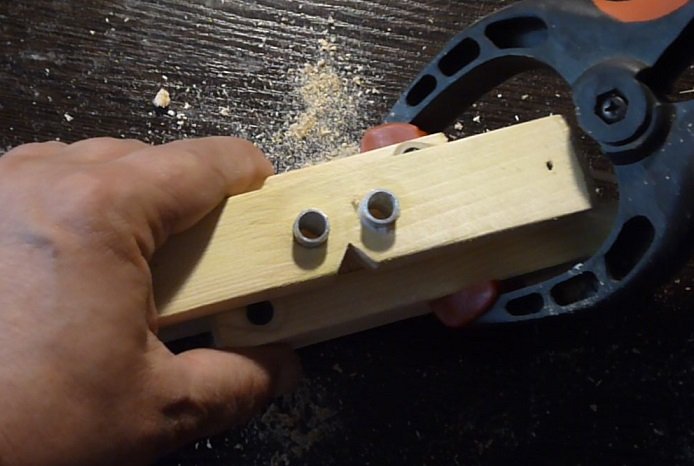

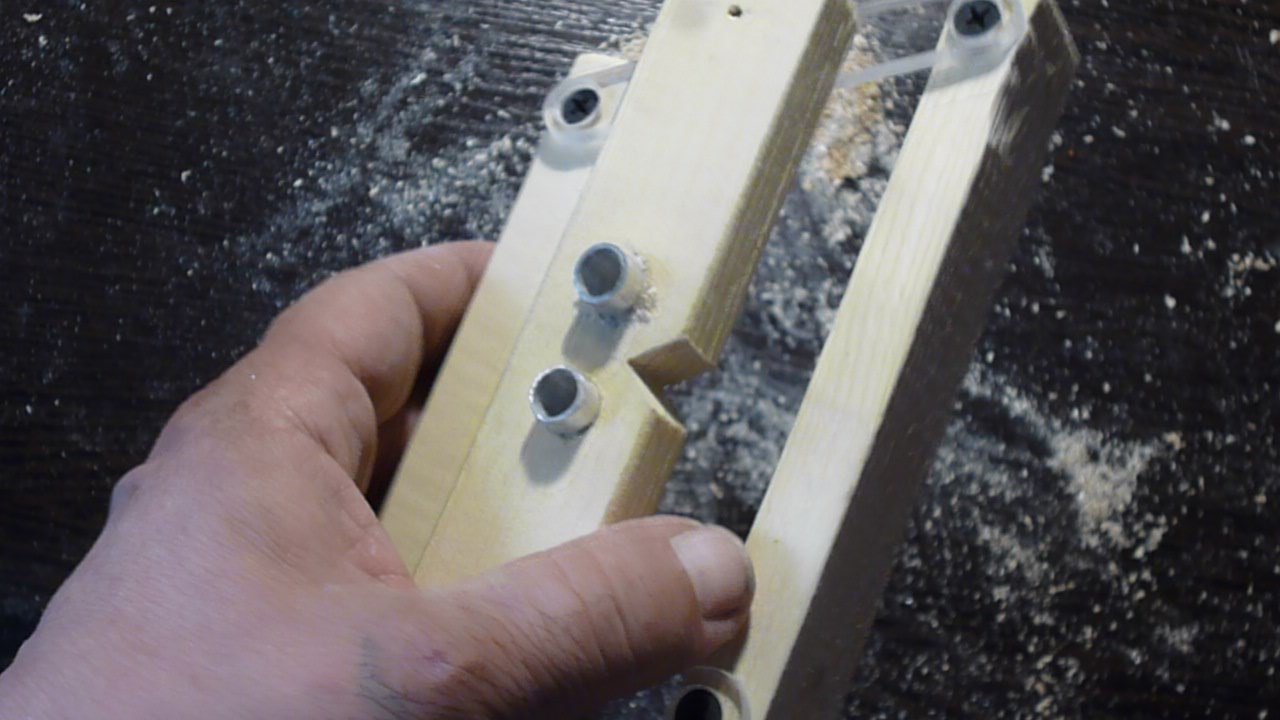

Соединяем кондуктор, наше приспособление готово к работе.


Все очень понятно изложено в видео ролике размещенном выше.

Удачи Вам друзья...
