Струбцина своими руками из трубы ПВХ

11 сентября 2019 polkilo 1 731 просмотр

Струбцина своими руками из  канализационной трубы


Делаем самодельную струбцину из канализационной трубы.


Здравствуйте!


Струбцина — один из видов вспомогательных инструментов, используемый для фиксации каких-либо деталей в момент обработки либо для плотного прижатия их друг к другу, например, при обработке напильником, либо сверлении либо склеивании. Струбцины обычно изготавливаются из металла либо древесины.


Струбцина, это приспособление не первой необходимости и хватает нескольких штук, чтобы всегда были под рукой. Они относительно недорого стоят. Но если необходимо большое количество зажимов, тогда цена вырастает значительно.


Хорошо, что можно изготовить струбцину своими рукамиМодель, не сложная в изготовлении и простая в эксплуатации. Для изготовления зажима вам понадобится кусок трубы ПВХ. Чем толще будут у нее стенки, тем сильнее будет степень сжатия. Я нашел соединительную муфту для наружной канализации.


Изготовление

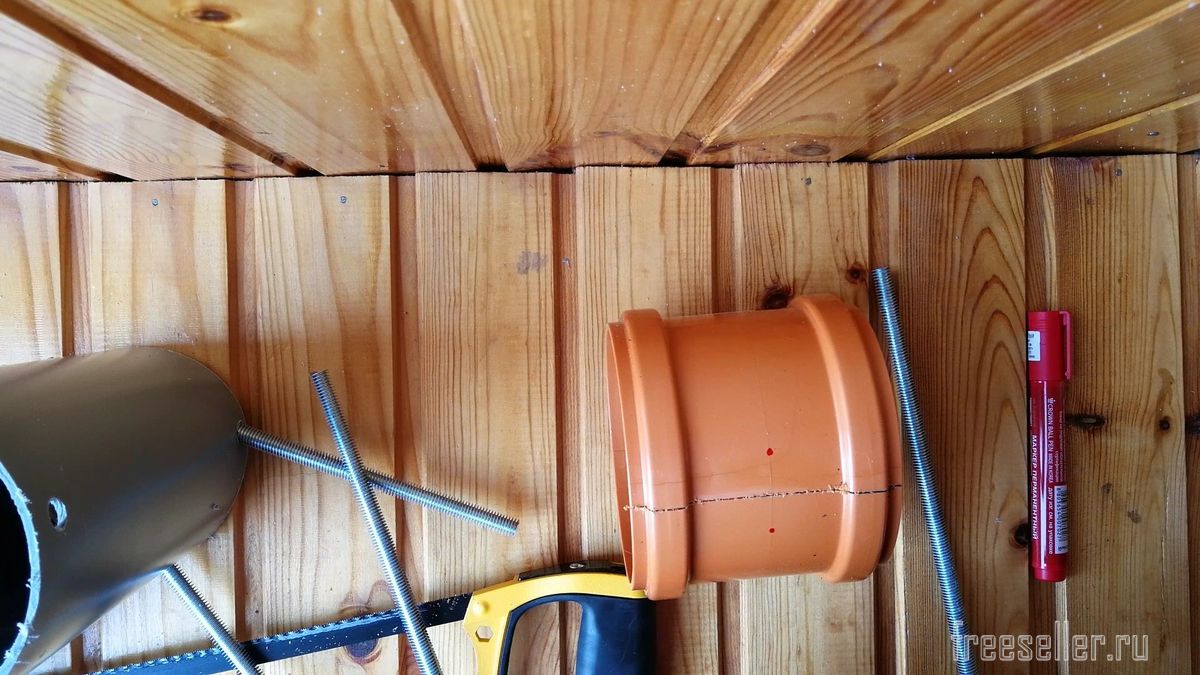

1. Делаем продольный разрез. Удобно резать по соединительному шву.


Изготовление струбцины из  канализационной трубы

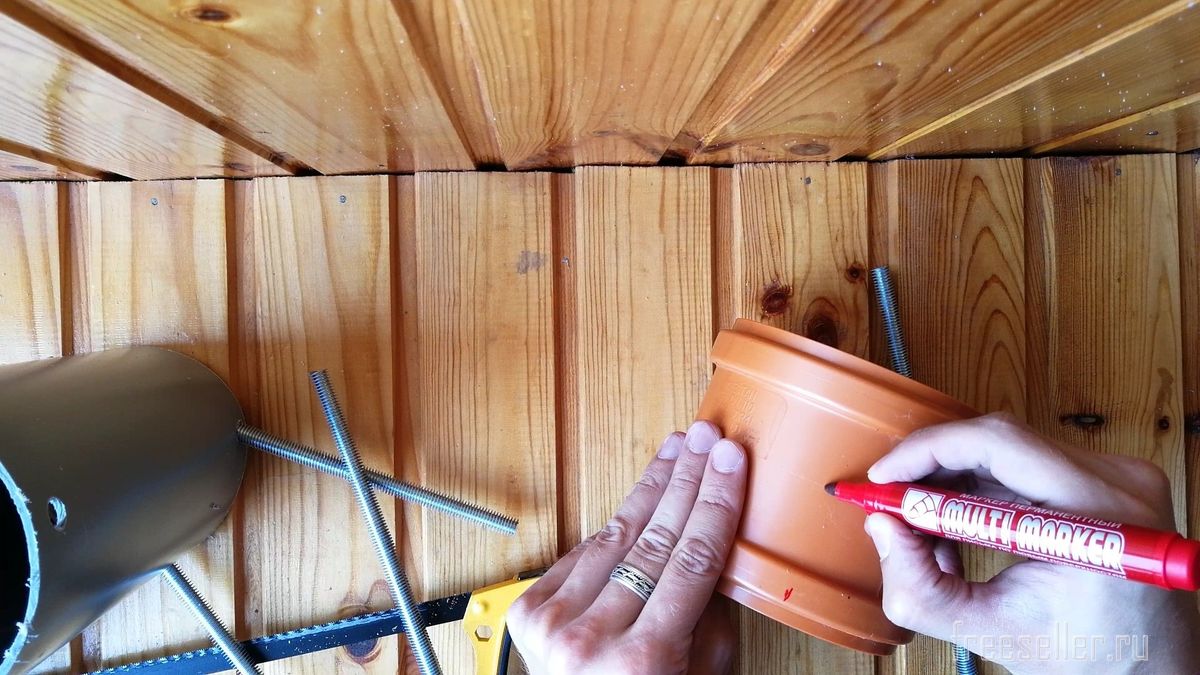

2. Размечаем, где будут выходные отверстия для ручек.


Изготовление струбцины из  канализационной трубы

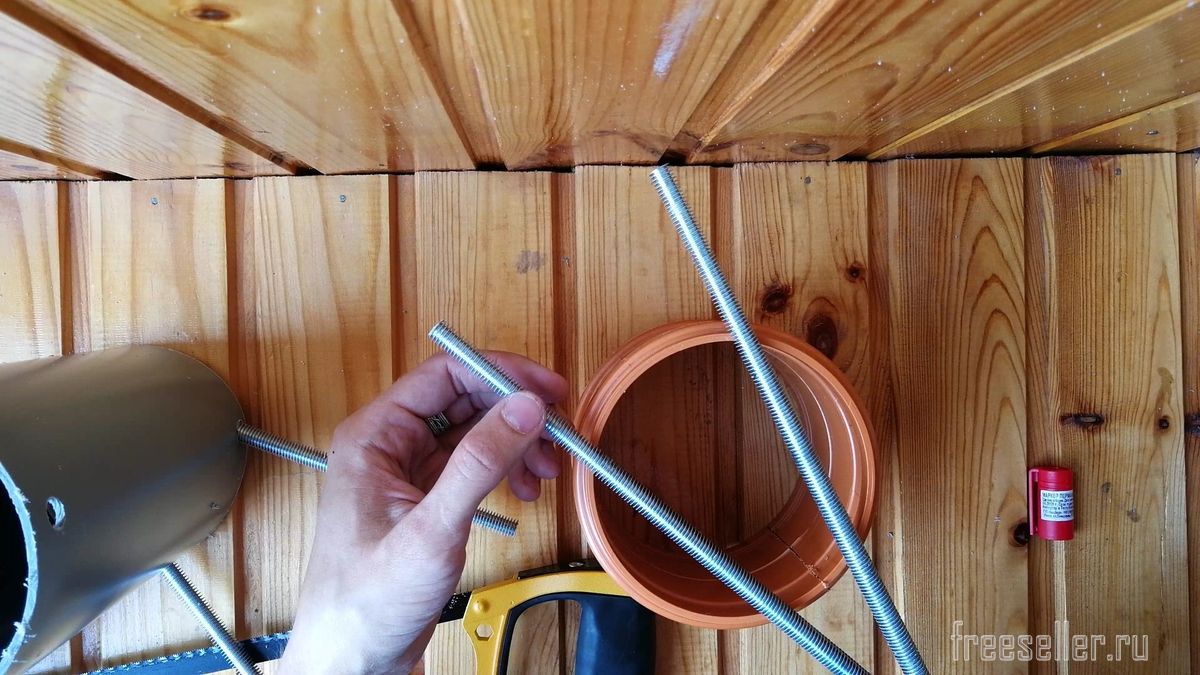

3. Приложите ручки и отметьте, где будут входные отверстия.

  Изготовление струбцины из  канализационной трубы

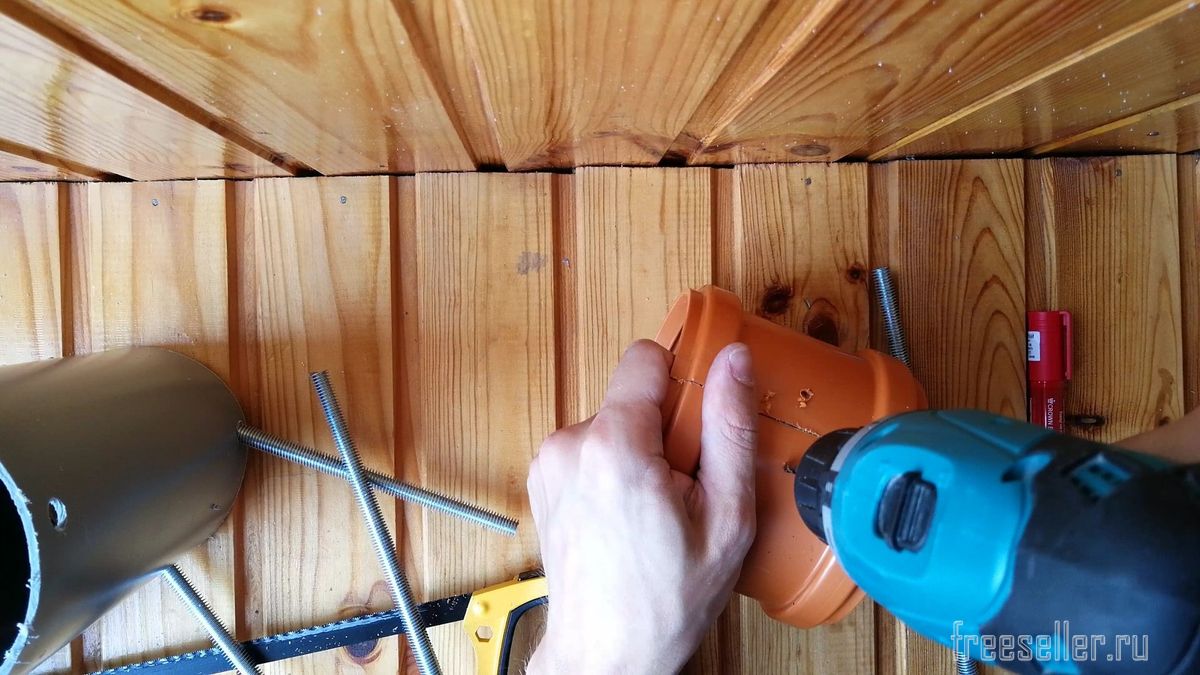

4. Мелким сверлом делаем отверстия в наших точках.

  Изготовление струбцины из  канализационной трубы

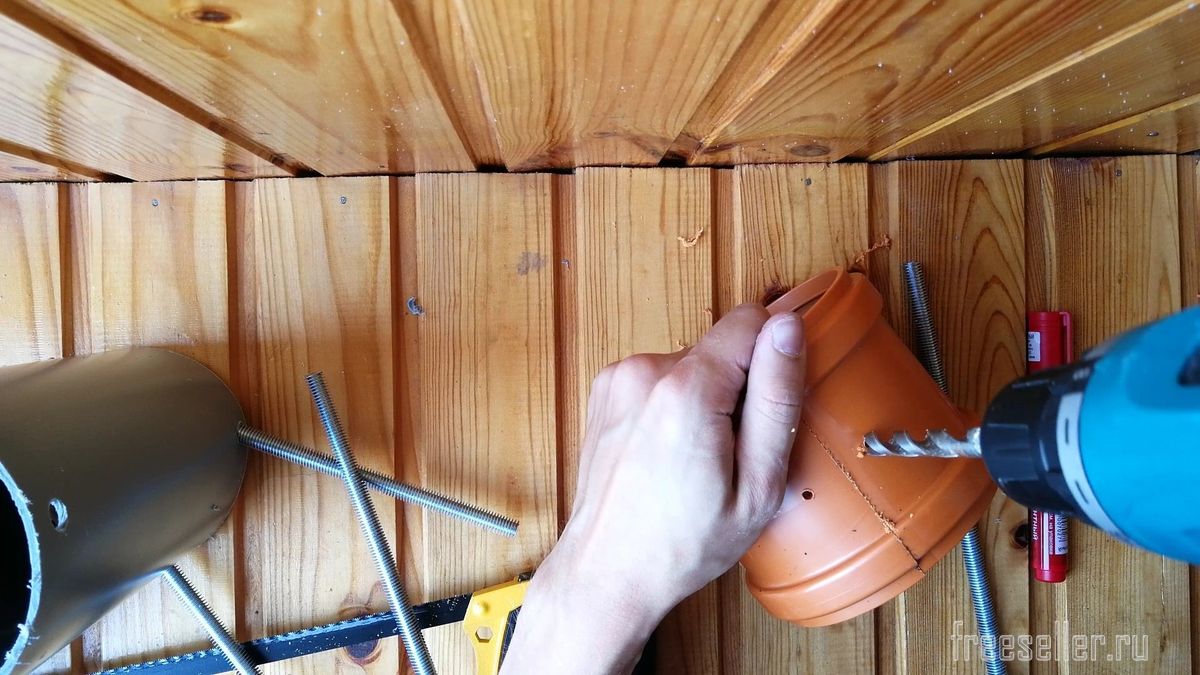

5. Затем берем сверло под размер наших ручек. У меня шпилька на 10 мм, поэтому сверло я взял на 9,5 мм.


Изготовление струбцины из  канализационной трубы

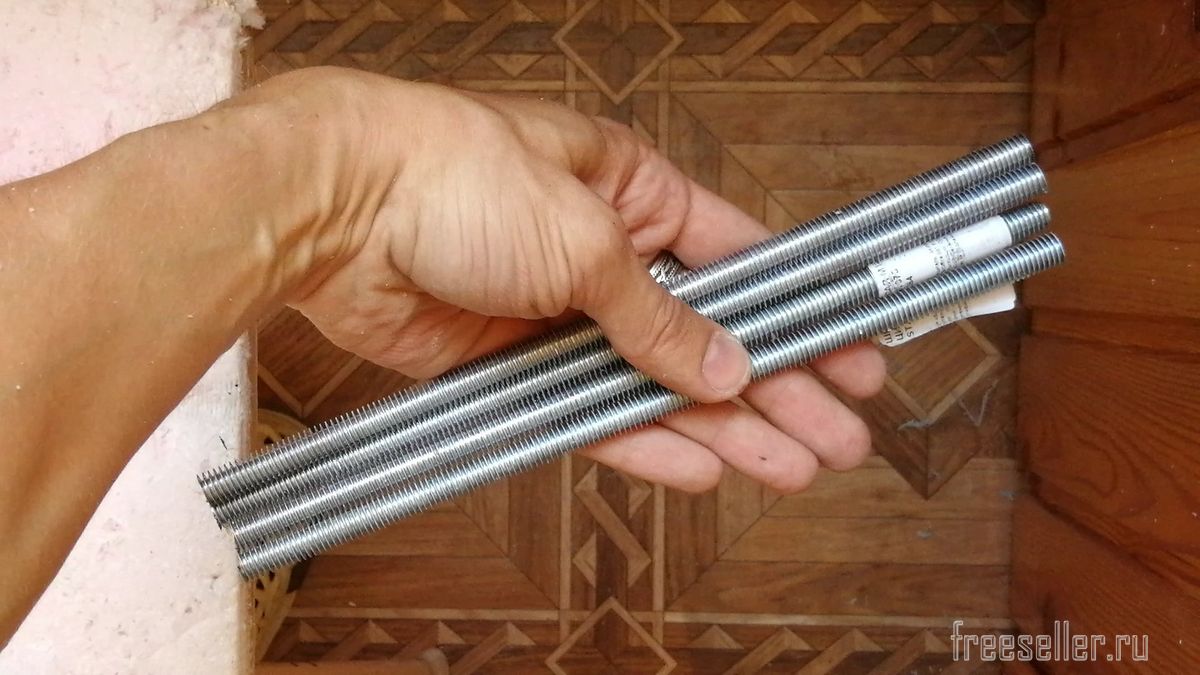

6. Отрезаем ручки необходимой длины. Из метровой шпильки у меня вышло 4 ручки по 25см.

  Изготовление струбцины из  канализационной трубы

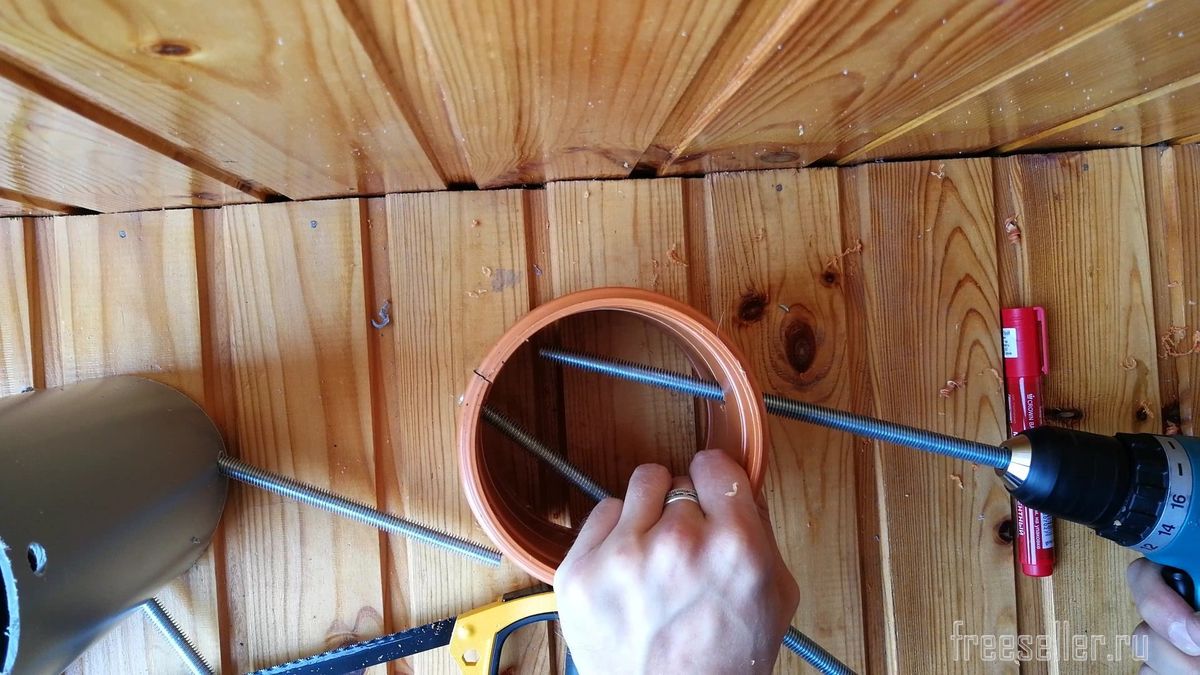

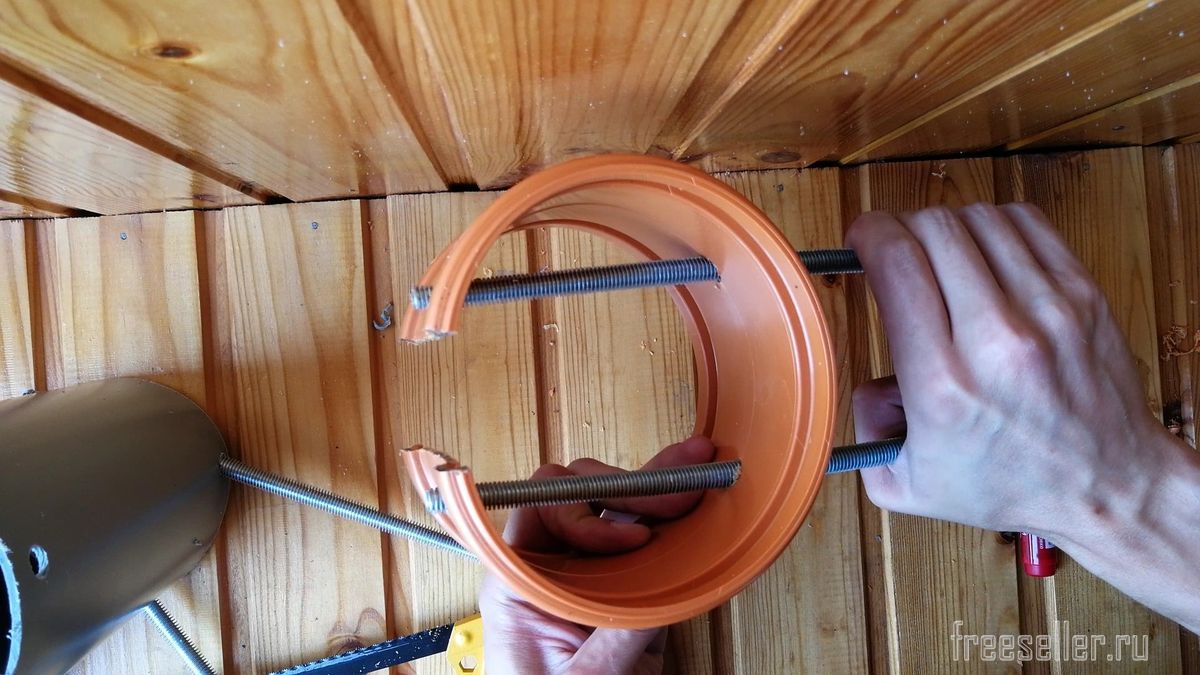

7. Берем шпильку. Устанавливаем ее в шуруповерт и вкручиваем в подготовленные отверстия.


Изготовление струбцины из  канализационной трубы

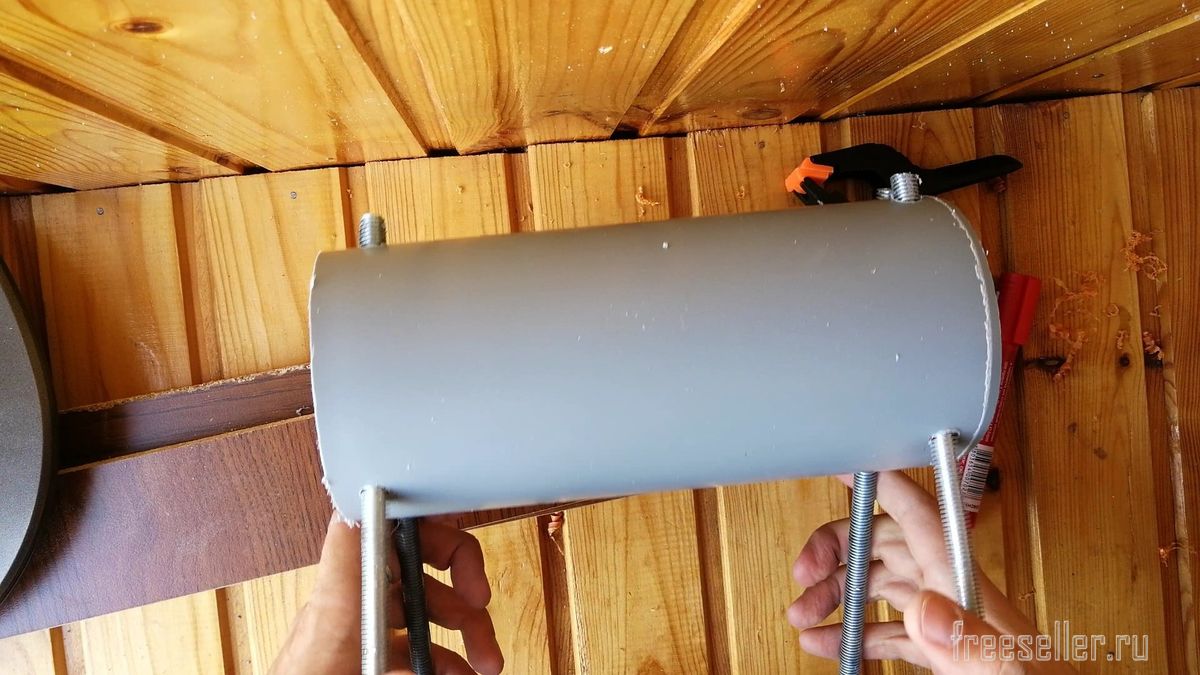

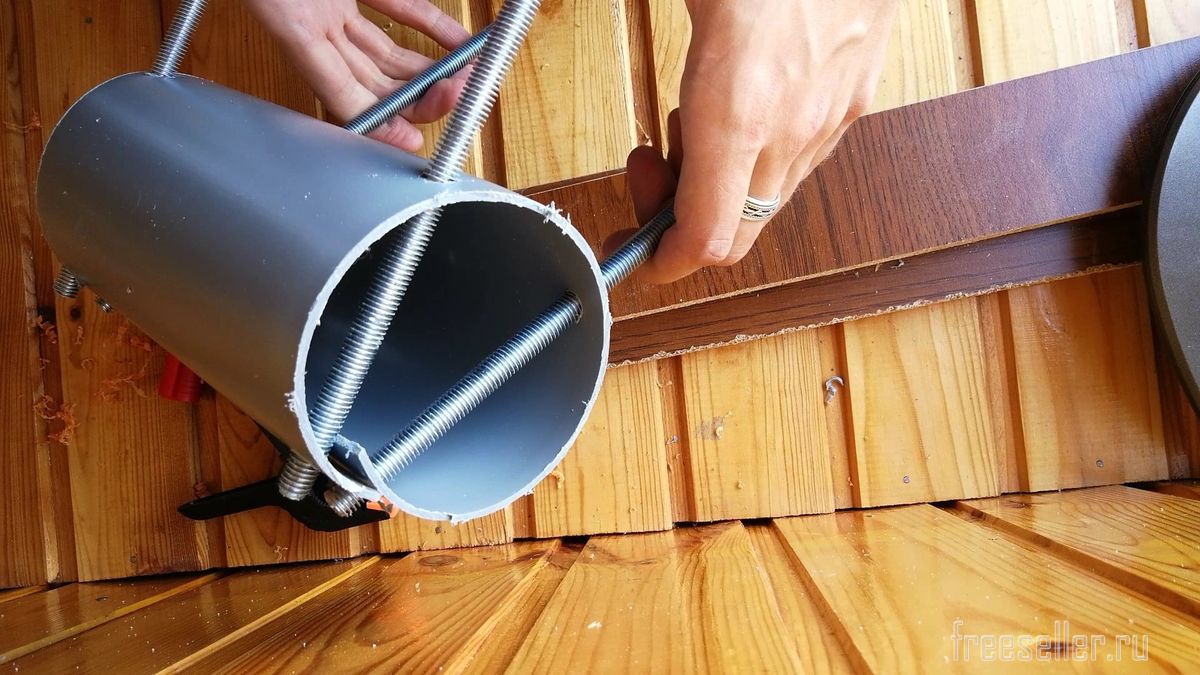

7. Я размечал отверстия для ручек так, что бы я мог пользоваться струбциной одной рукой.


Струбцина своими руками из  канализационной трубы


Тесты

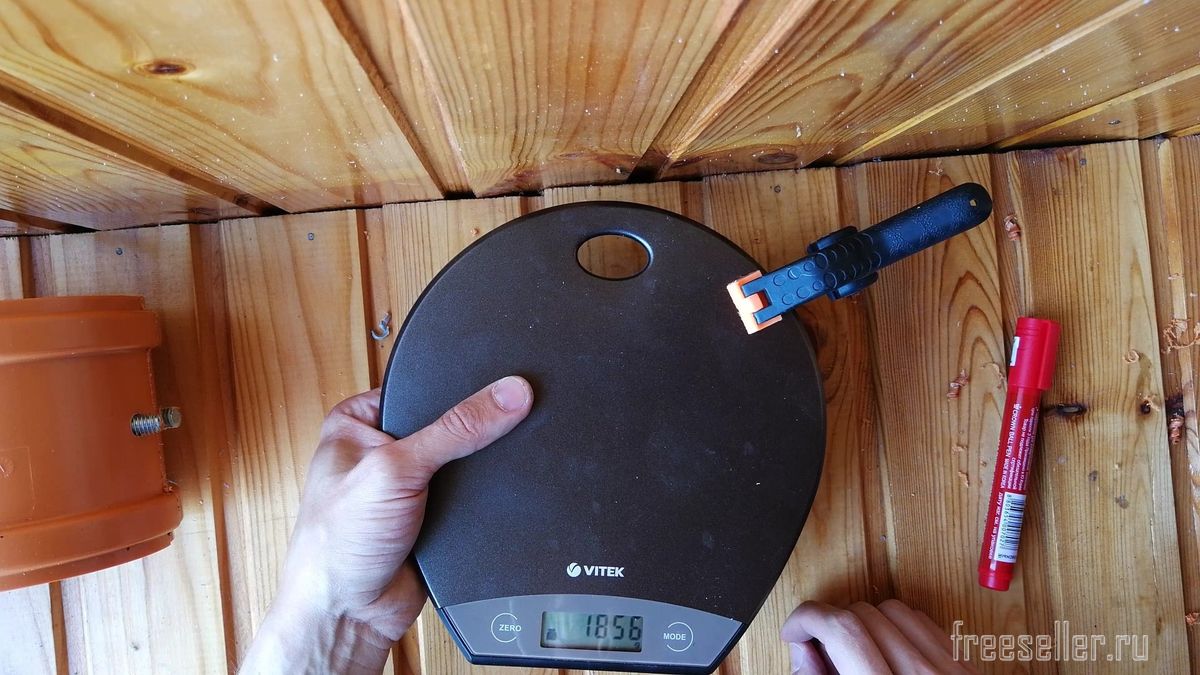

8. Сила сжатия малой струбцины из магазина.


Сила сжатия струбцины из магазина

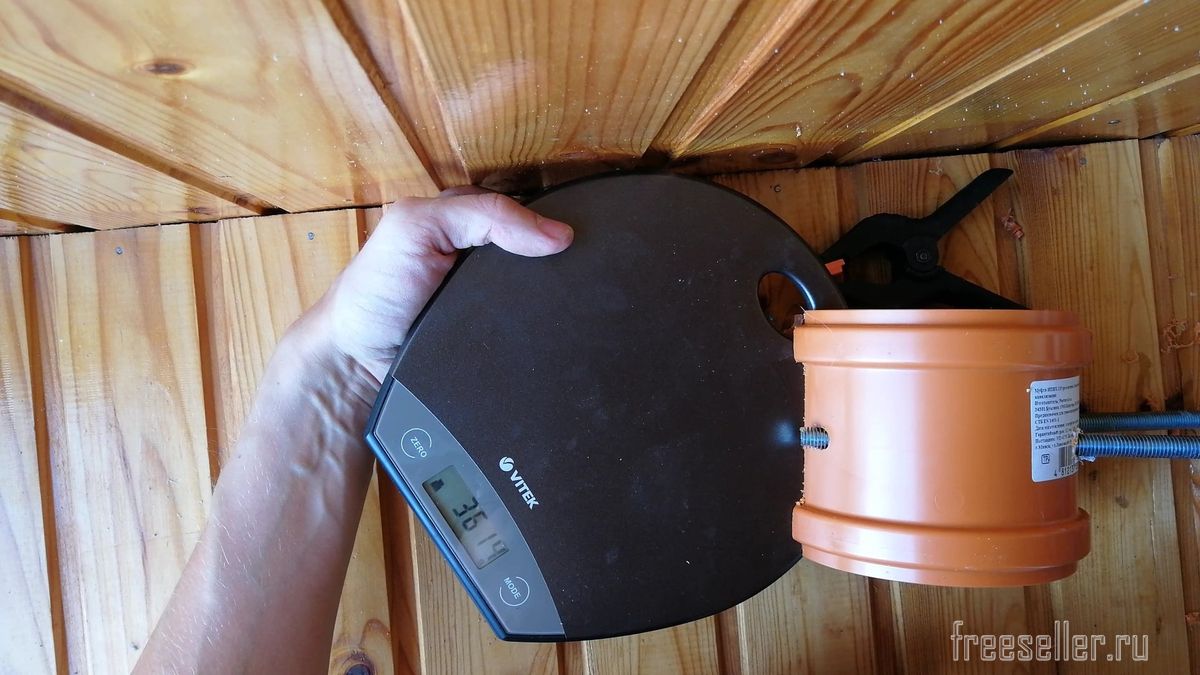

9. Сила сжатия нашей струбцины.


Сила сжатия самодельной струбцины


Вот и все. Наша струбцина готова. Таким образом, можно изготовить зажимы и большей длины.


Самодельная струбцина из канализационной трубы

Самодельная струбцина из канализационной трубы



Надеюсь, самоделка вам понравилась.


До новых встреч!
