Самодельный станок для гибки оргстекла

  • Опубликовано: 25 сентября 2019

Самодельный станок для гибки оргстекла


Как изготовить простой станок для гибки оргстекла своими руками.


Для изготовления своих самоделок давно уже собирался собрать небольшой станочек для гибки оргстекла и пластика.


Самодельный станок для гибки оргстекла

Помог случай: попросили сделать подставку для бумажного листа размером А4.

При изготовлении изделий из оргстекла, акрила или пластика применяют нить нихрома. Вот и я собрал небольшой станок и использовал спираль от эл. плитки.


Самодельный станок для гибки оргстекла - материалы для изготовления
А ещё мне потребовалось:
  • пара дощечек;
  • две петли;
  • винтовая клеммная колодка;
  • алюминиевый профиль;
  • трансформатор 12 В и куски провода (2.5мм 2);
  • пружинка;
  • крепёжные болтики с винтиками.

Изготовление


Самодельный станок для гибки оргстекла - процесс изготовления

Сперва были изготовлены дощечки: две короткие (200 мм) и две длинные (400мм).


Самодельный станок для гибки оргстекла - процесс изготовления

На торце одной из досок закрепил алюминиевый профиль, который послужит отражателем тепла от нити нихрома.


Самодельный станок для гибки оргстекла - процесс изготовленияСамодельный станок для гибки оргстекла - процесс изготовления

Нужной длины профиля у меня не было, и я собрал его из двух половинок.


Самодельный станок для гибки оргстекла - процесс изготовления

С обратной стороны этой же доски был сделан продольный паз под укладку питающего провода.


Самодельный станок для гибки оргстекла - процесс изготовления

С помощью петель соединил две длинные доски.

Две короткие доски послужили подложкой, и были прикреплены с боковых сторон длинной доски с профилем.
Самодельный станок для гибки оргстекла - процесс изготовления

Расстояние между петлями равно чуть больше длины листа формата А4 -300 мм. Основная конструкция готова: дощечки легко можно будет сложить, как книжку.


Самодельный станок для гибки оргстекла - процесс изготовления

Из клеммника и пружинки собрал простой натяжитель для нити нихрома.

Так как станок собирался из того, что было под рукой, и нужной нити нихрома с большим диаметром не было, пришлось скрутить вместе две нити. Минусом такого решения стало постоянное подтягивание нити после каждого применения.


Самодельный станок для гибки оргстекла - процесс изготовления

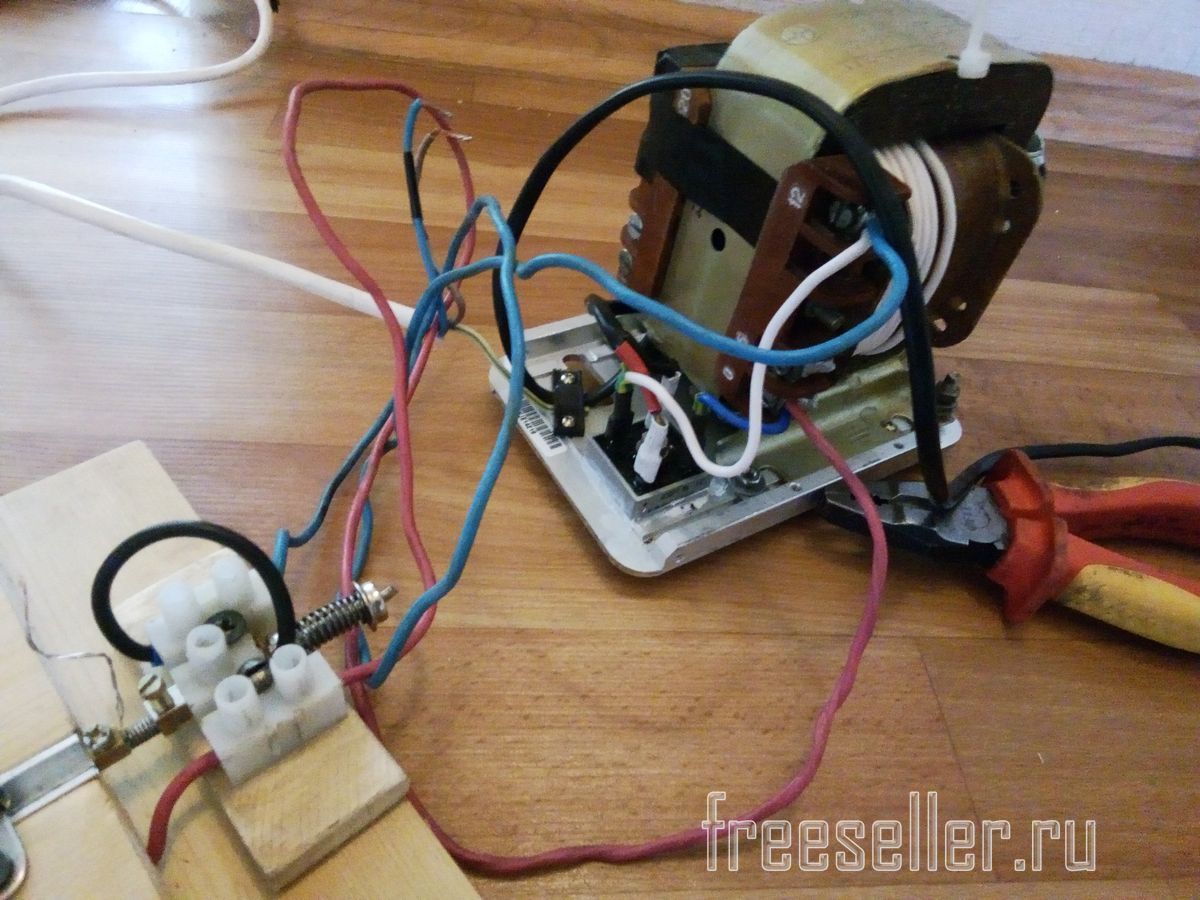

Осталось подключить питание от трансформатора. При первой возможности нить будет заменена, но и при таком варианте она хорошо греет.


Самодельный станок для гибки оргстекла - процесс изготовления

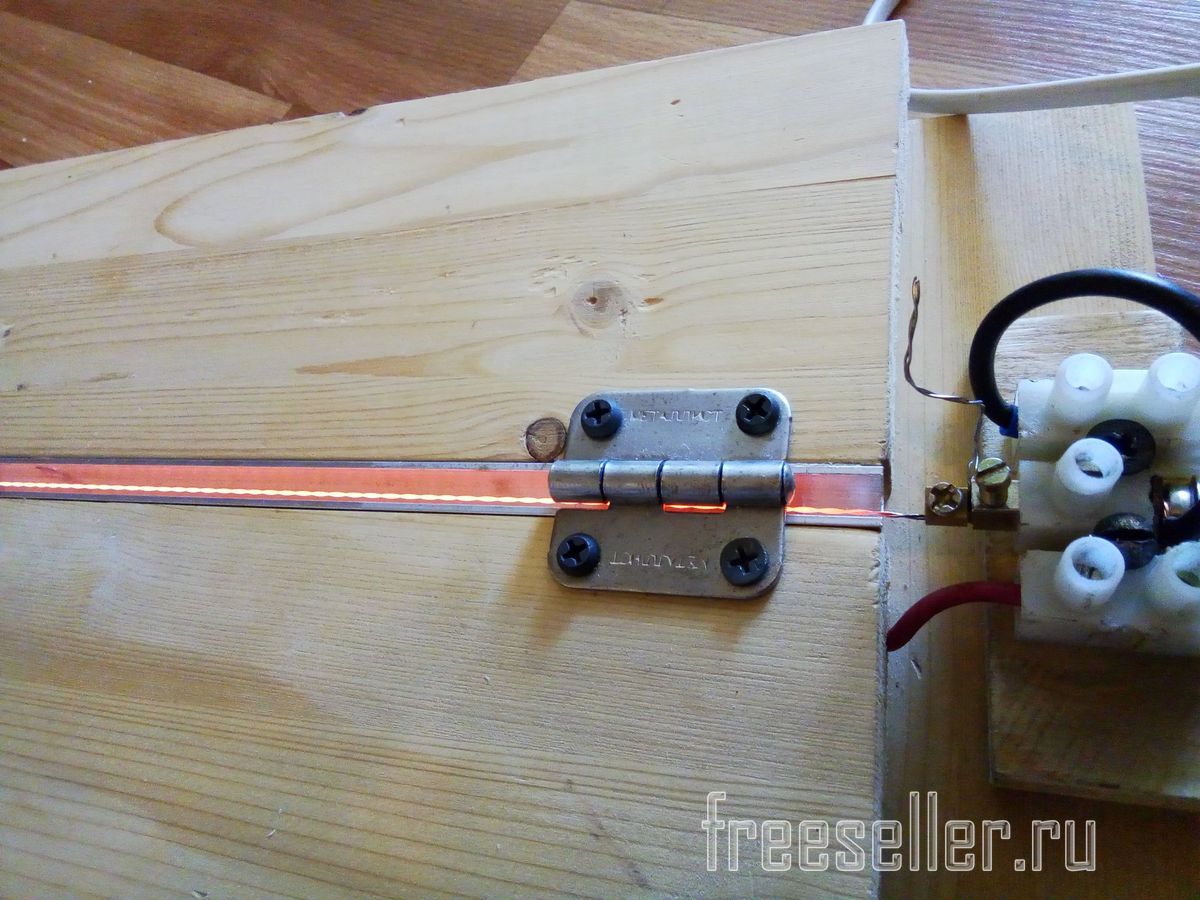

При прогреве пружинка натягивает нить как струну.


Работа со станком


Самодельный станок для гибки оргстекла - использование

Прогреваем заготовку с двух сторон примерно около одной минуты (время прогрева подбирается экспериментальным путём в зависимости от толщины материала).


Самодельный станок для гибки оргстекла - использование

Далее поднимаем одну из половинок (подвижную часть) и придаём нужный угол заготовке, убираем в сторону и фиксируем до остывания.


Самодельный станок для гибки оргстекла - использование

С обратной стороны держателя ещё приделал ножку.


Самодельный станок для гибки оргстекла - использование

Подставка для бумажного листа готова!

После сборки держателя остались обрезки оргстекла, из которых сделал ещё и кондуктор для сверления отверстий и забивания гвоздей.


Самодельный станок для гибки оргстекла - использованиеСамодельный станок для гибки оргстекла - использование

С помощью этого станка планирую сделать ещё не одну полезную самоделку.

Уже есть пара идей, где его можно применить!
