Самодельная Зарядка для 10-ти аккумуляторов из блока питания от ноутбука

Самодельное зарядное устройство для одновременного заряда 10 аккумуляторов из малогабаритных китайских плат и блока питания от ноутбука.


Попросили меня сделать зарядку на 10 аккумуляторов. Я первоначально такого напридумывал, что было экономически не выгодно. И люди заказали малогабаритные платы зарядок из Китая. Устройство не будет иметь на борту сетевого блока питания. Будет использоваться блок питания ноутбука.

Материалы для изготовления

  • кабель канал;
  • модули зарядки из Китая;
  • вспененный двух сторонний скотч;
  • листовой пластик;
  • провода с разъемами;
  • разъем;
  • инструменты.

О компонентах

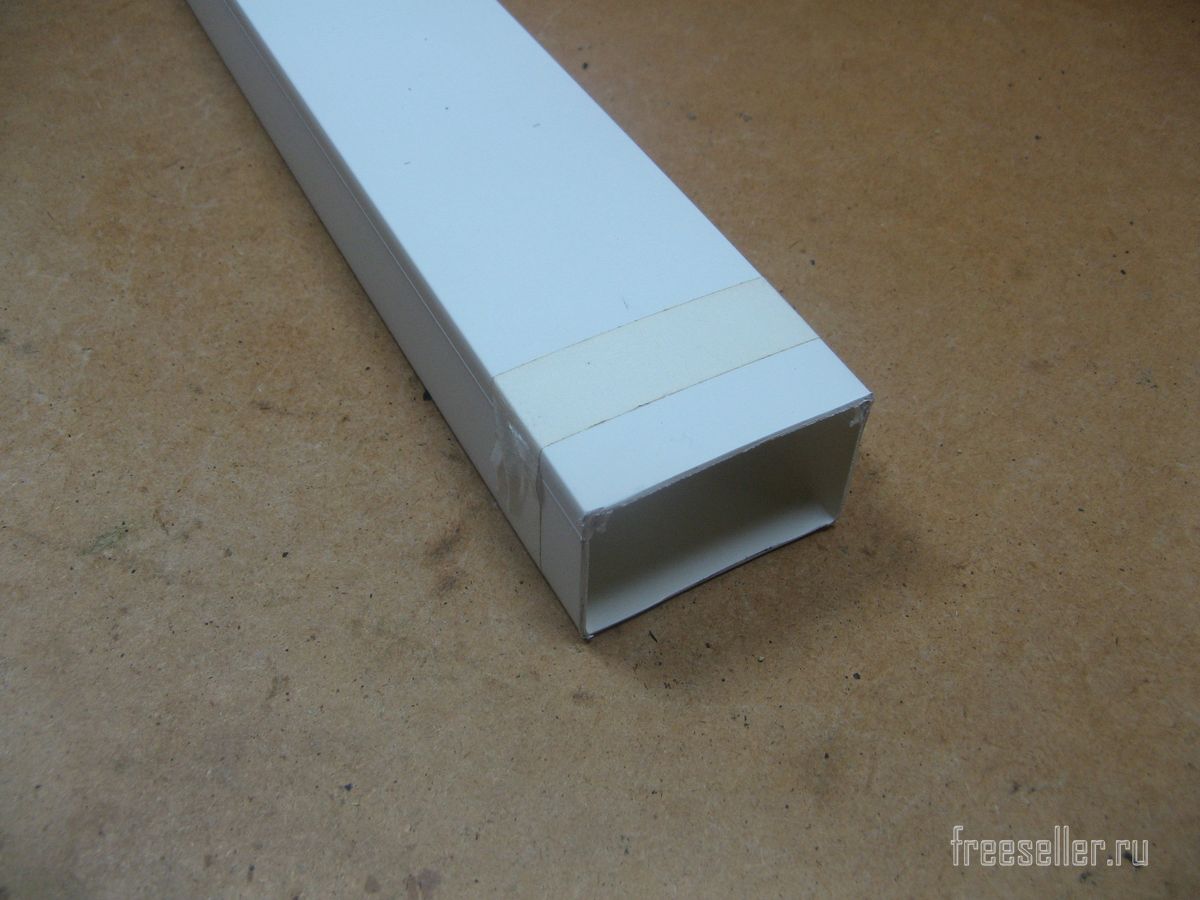

Кабель канал для внешней проводки. Стоит дешево. Продается в строительном магазине. Габаритные размеры 40*60 мм. Нужен отрезок длиной 500 мм. Для удобства отпиливания, обматываю малярным скотчем.

Кабель канал
Модули из Китая. Микросхема LM2596S. Имеется три резистора. Одним настраивается напряжение, до которого зарядится аккумулятор. Вторым настраивается зарядный ток. Средним настраивается индикация окончания заряда, настраивается очень плохо, решил их не трогать.

Микросхема LM2596S

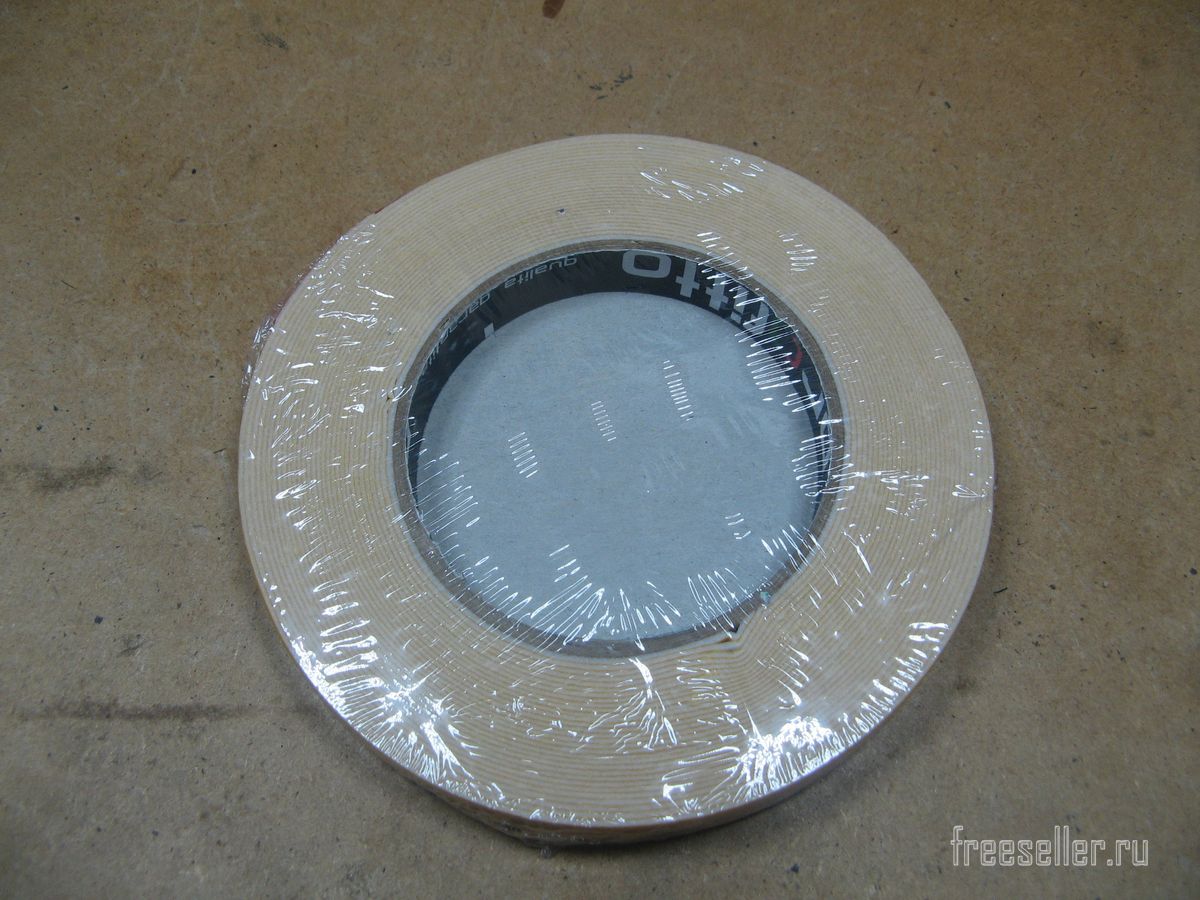

Платы буду крепить с помощью двух стороннего скотча, на 1 мм-вой вспененной основе.


двухсторонний скотч

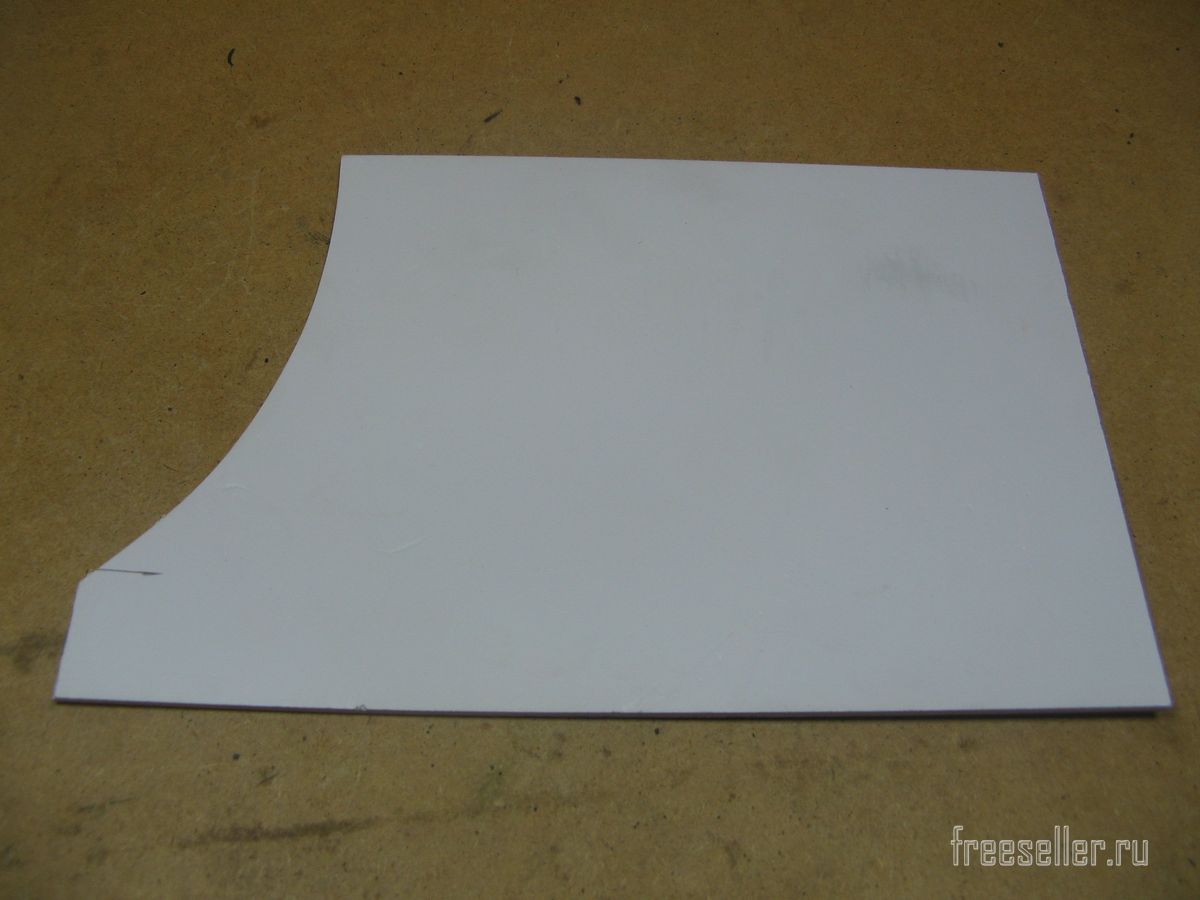

Листовой пластик, у меня ПВХ. Его очень легко обрабатывать и клеится супер клеем.


Листовой пластик

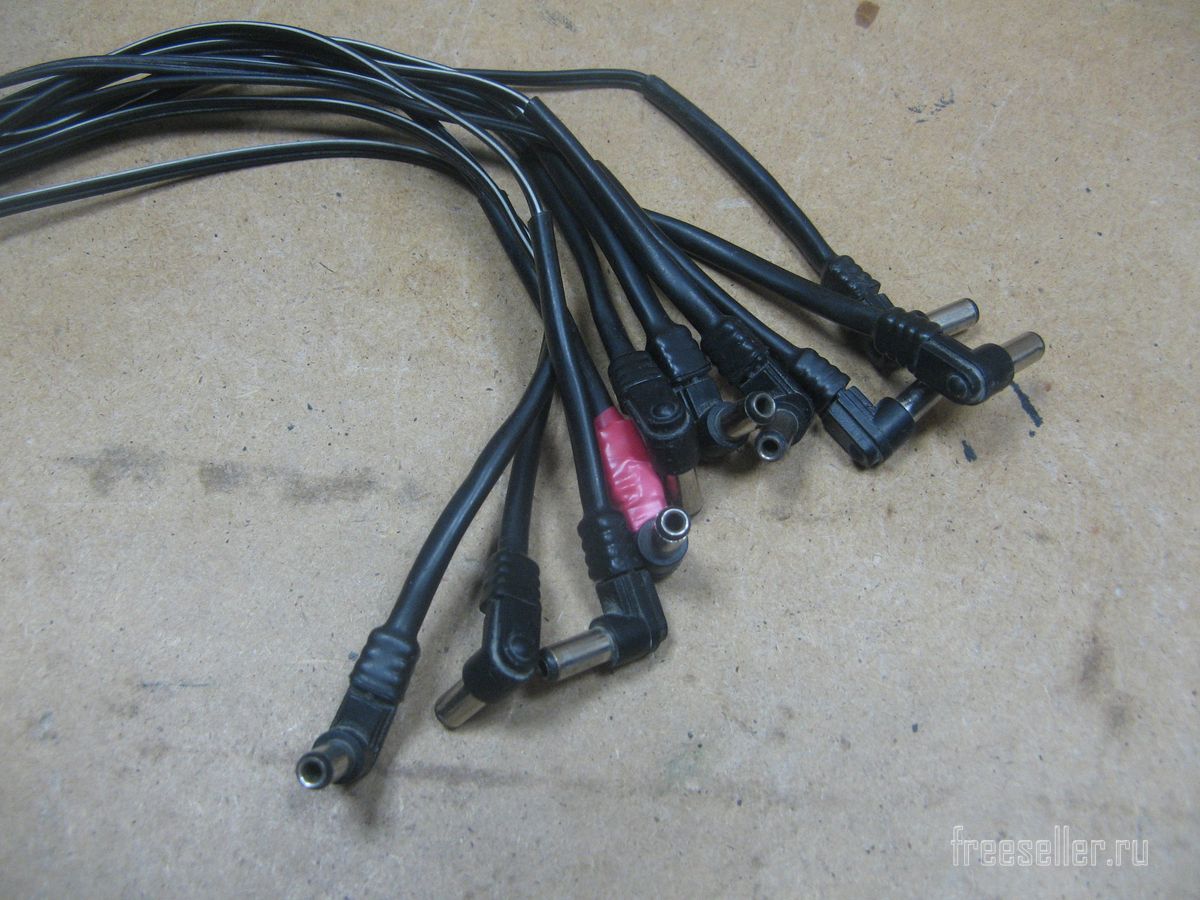

Провода применю от старых зарядок. На концах проводов установлены цилиндрические штекера.


Провода от старых зарядных устройств


Сборка

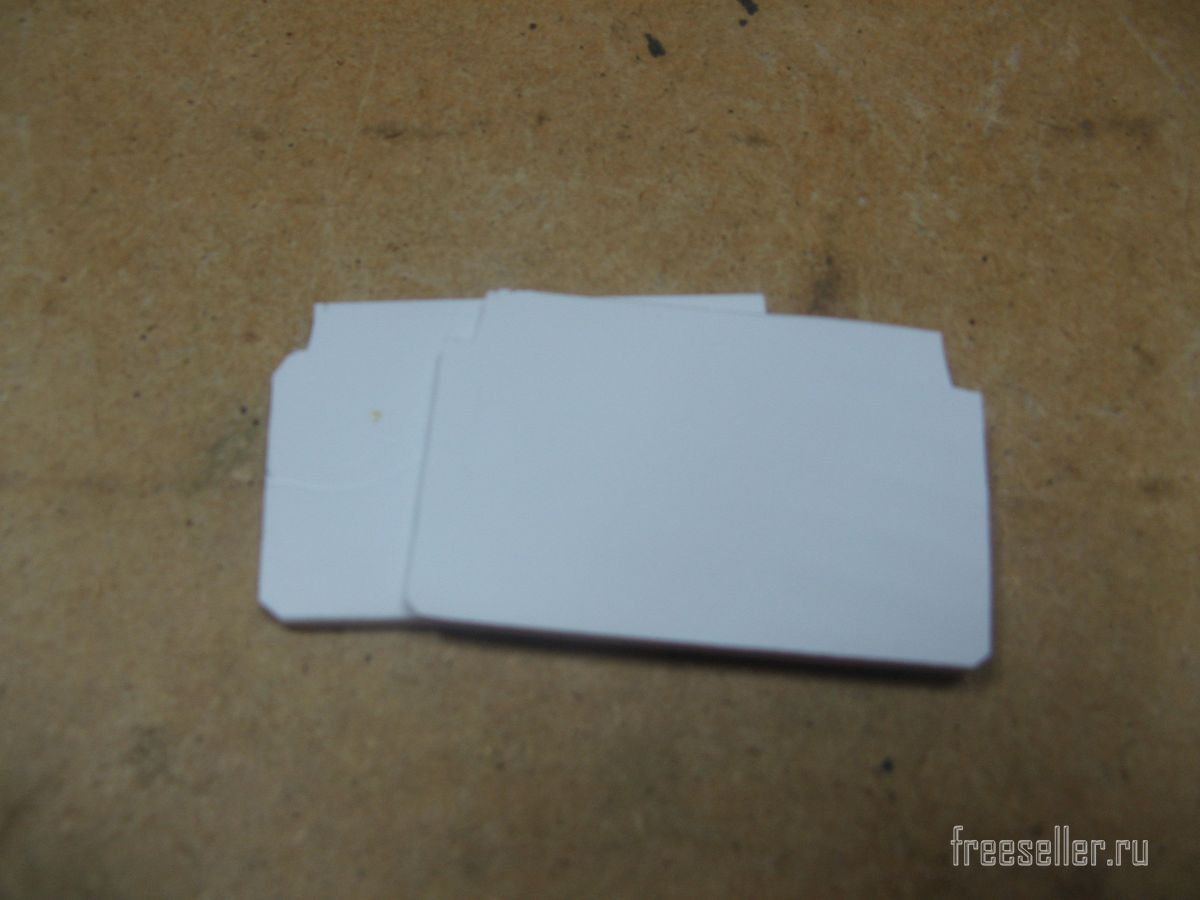

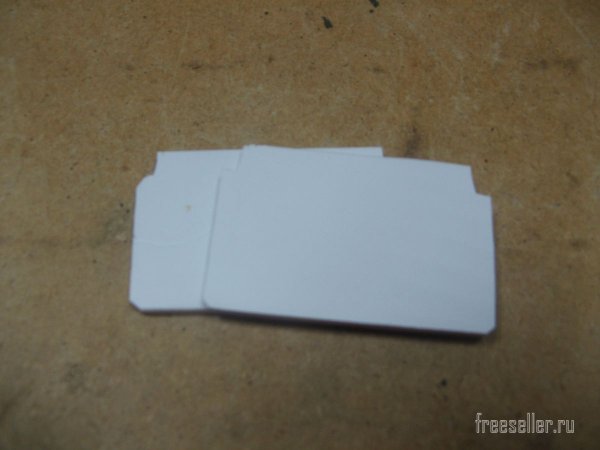

Чтоб корпус имел законченную конструкцию, нужно вырезать пару заглушек. Разметив на ПВХ, вырезаю.


Сборка зарядного устройства для 10 аккумуляторов

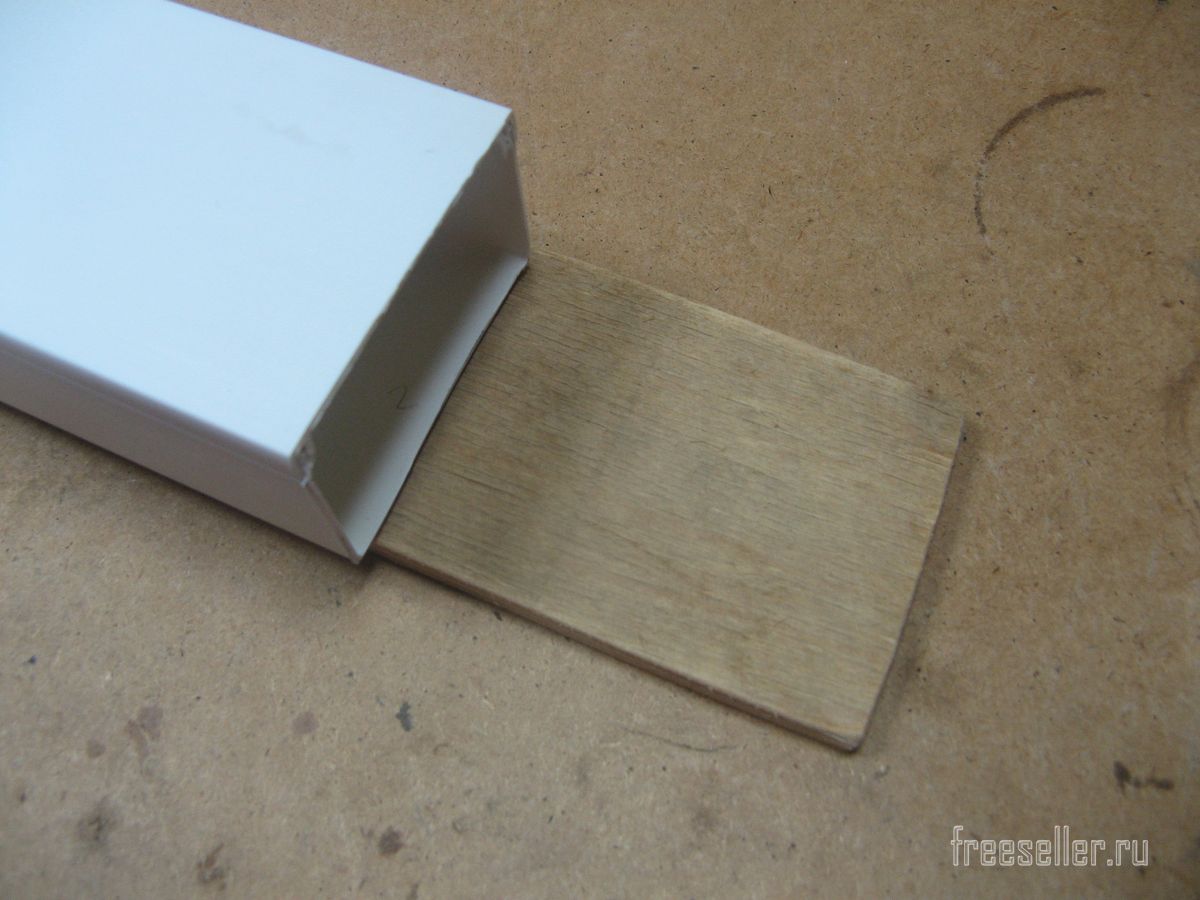

В момент сборки, решил вырезать полоску из фанеры. К ней прикручу кабель канал. Как можно его крепить на стену.


Сборка зарядного устройства для 10 аккумуляторов

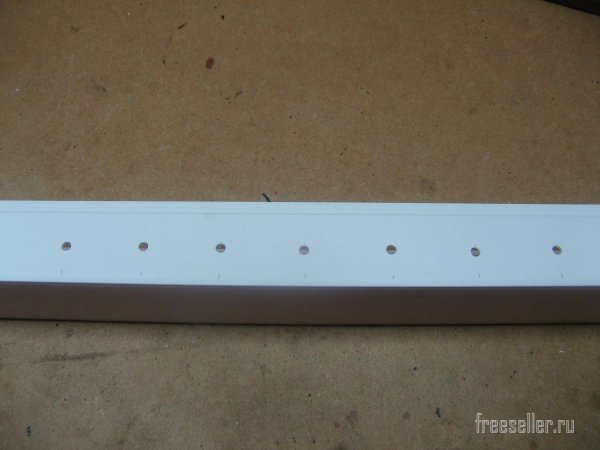

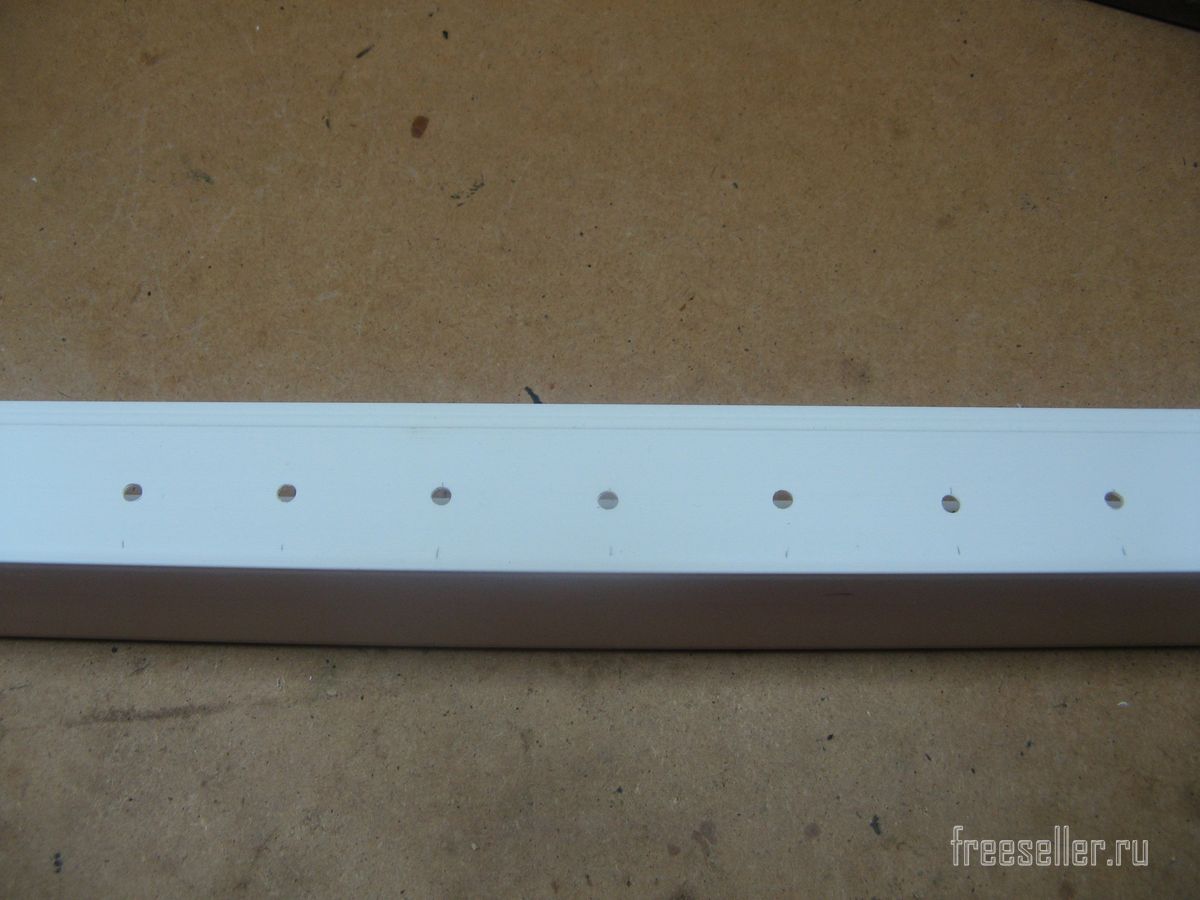

В кабель канале сверю отверстия под выходные провода с разъемами.


Сборка зарядного устройства для 10 аккумуляторов

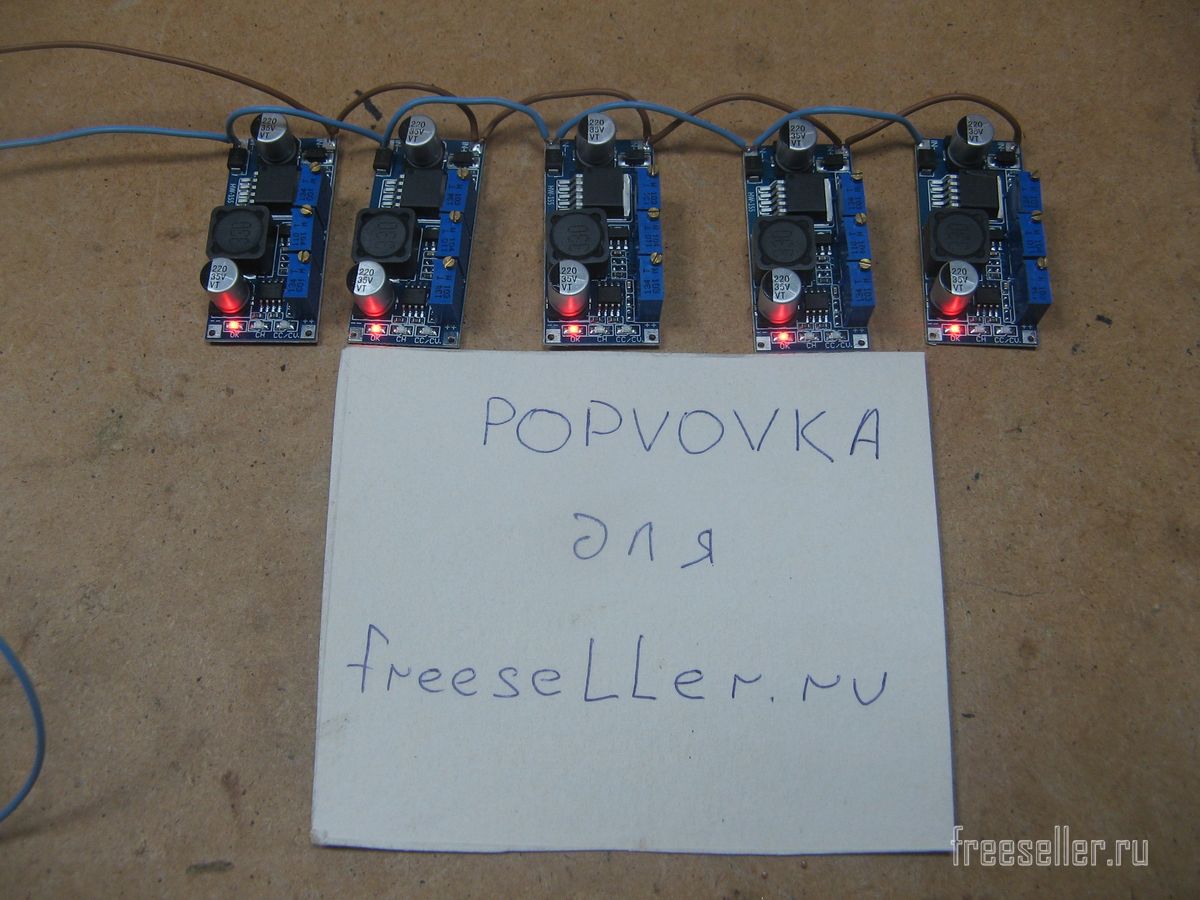

Каждый канал рассчитан на зарядку 6-ти вольтового аккумулятора. Резистором, верхним, настраиваю выходное напряжение на 7.2 вольта. Нижним резистором, настраиваю зарядный ток 120 мА. Предварительно распаиваю 5 плат и проверяю.


Сборка зарядного устройства для 10 аккумуляторов

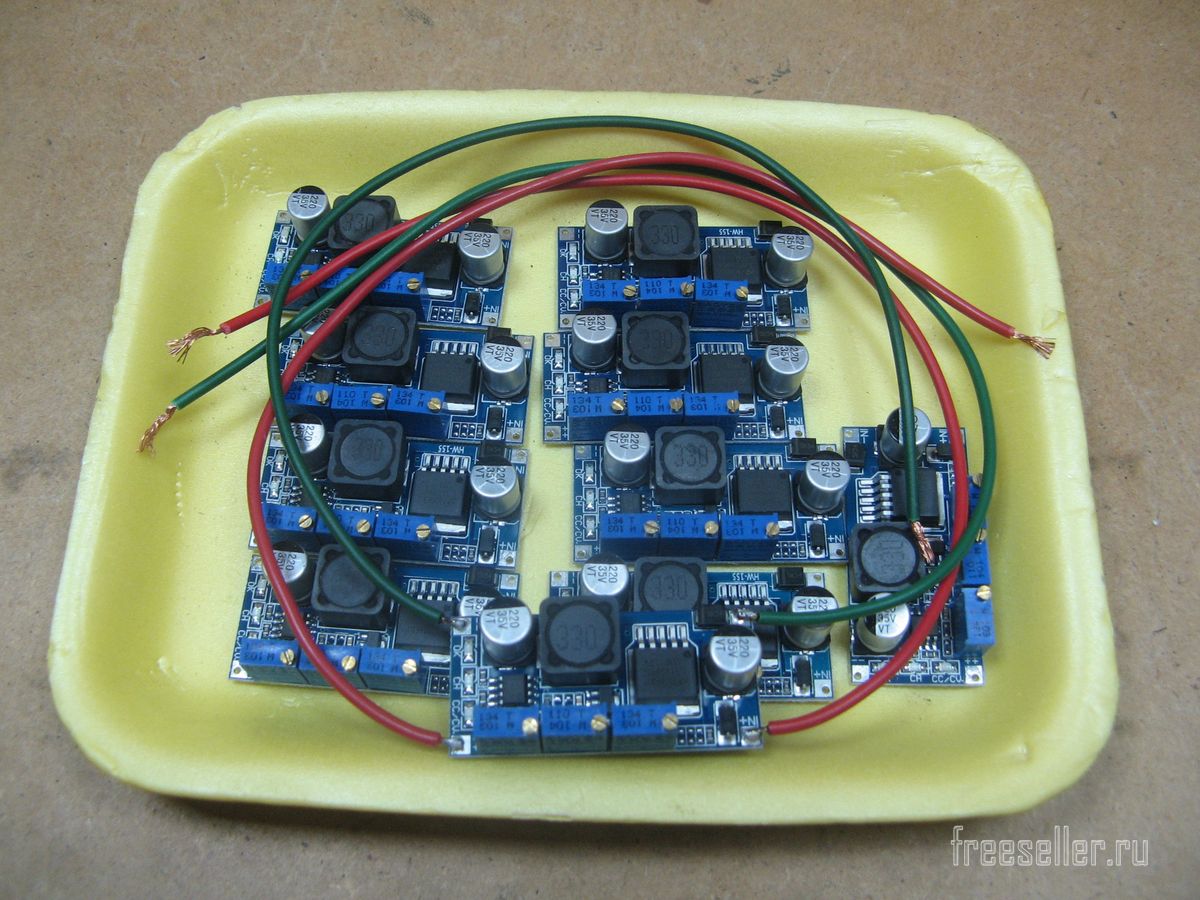

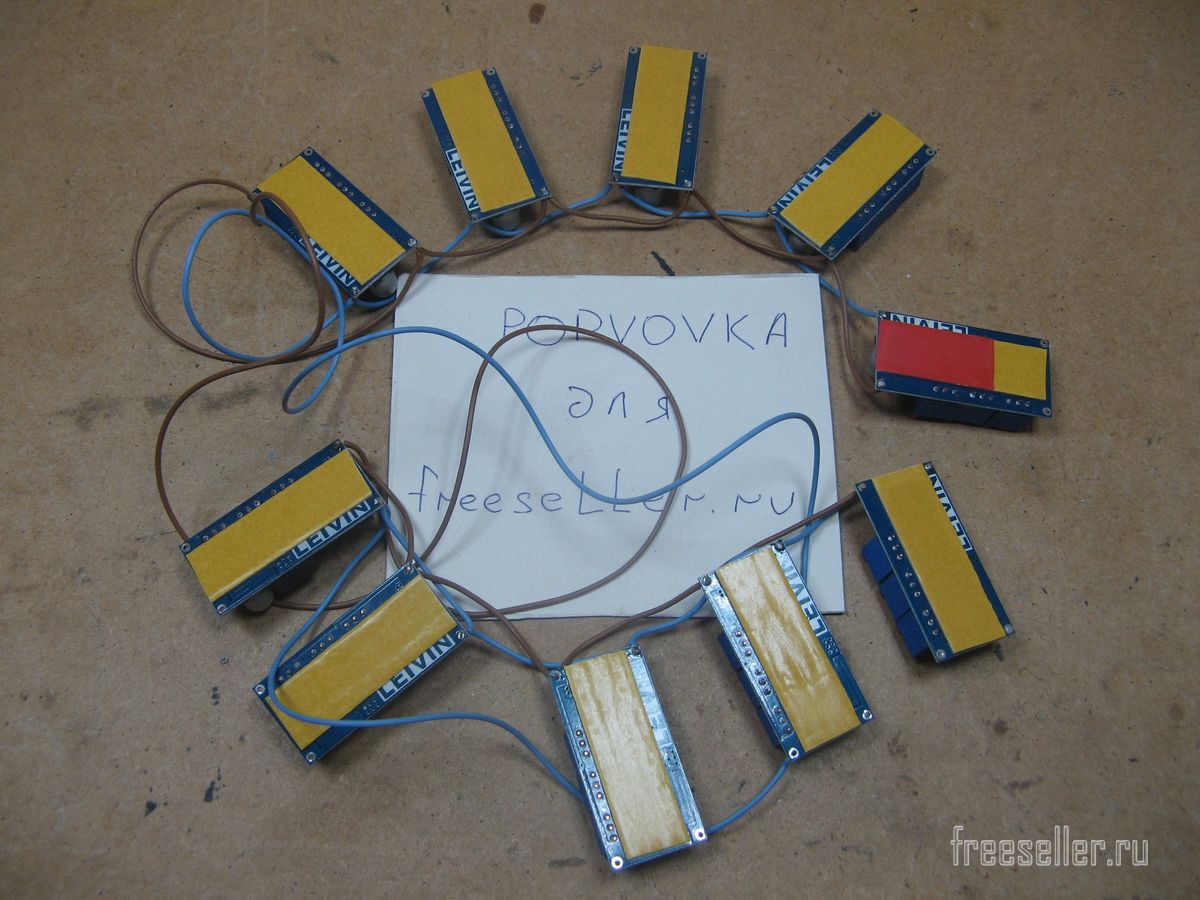

Настраиваю еще 5 плат и все соединяю параллельно. На обратную сторону плат клею скотч.

  Сборка зарядного устройства для 10 аккумуляторов

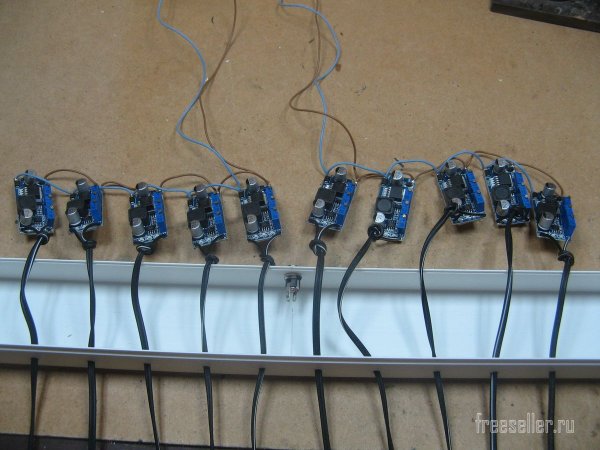

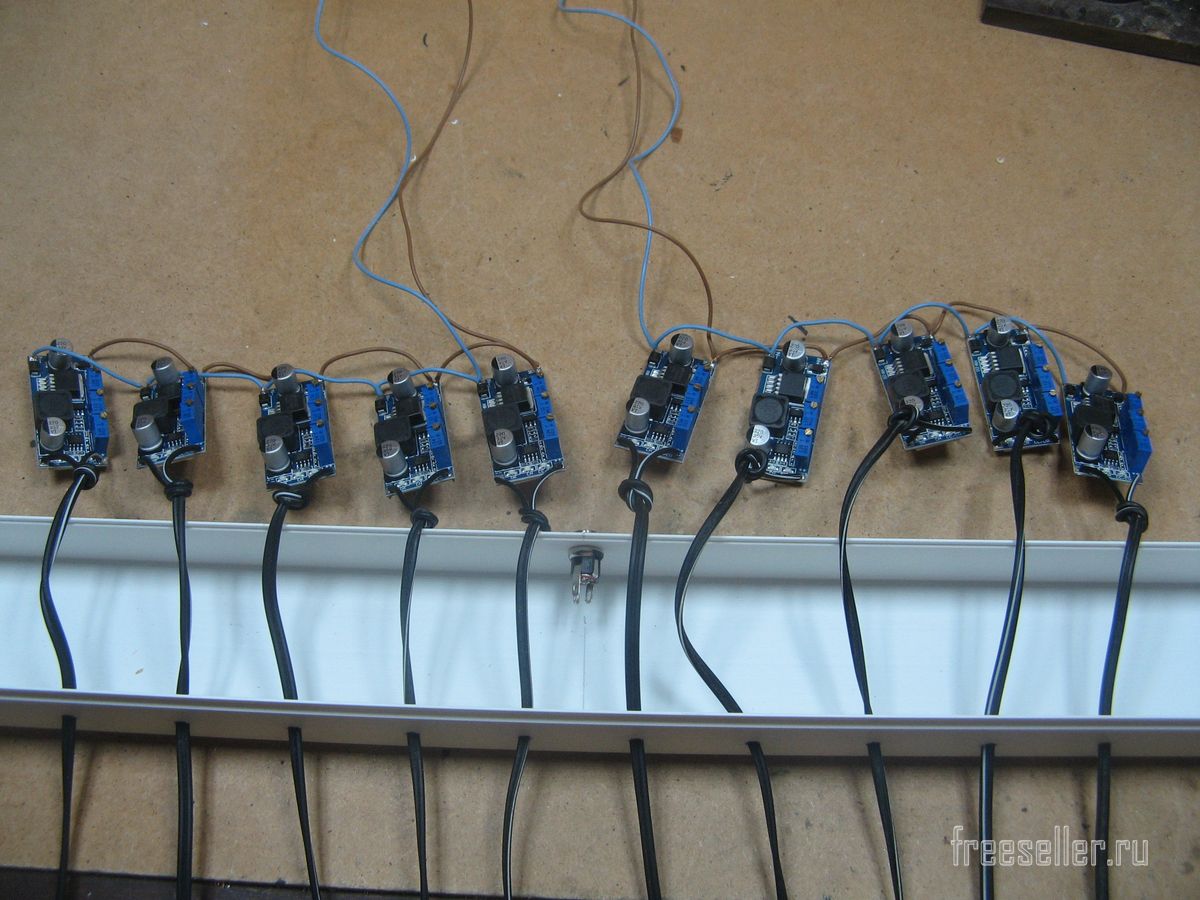

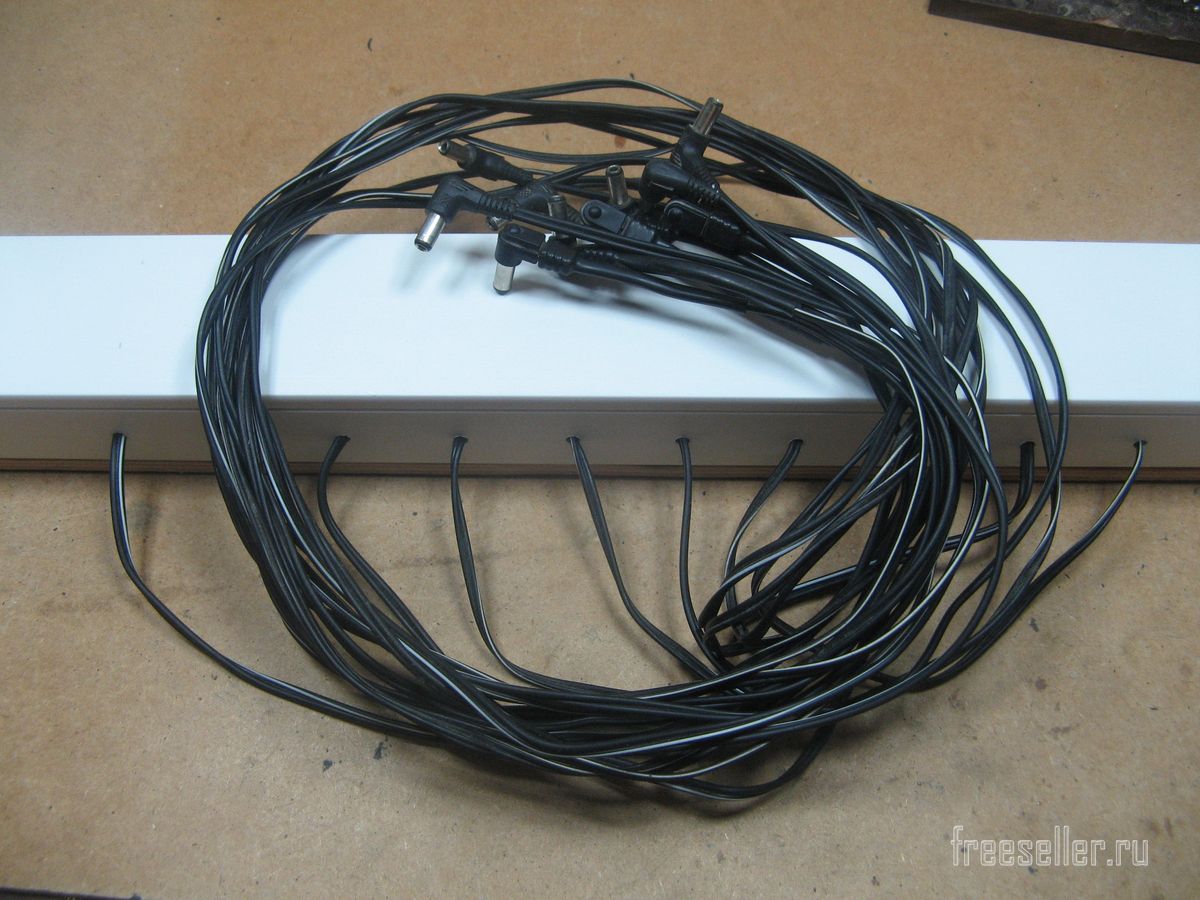

На выходы плат припаиваю выходные провода. Предварительно провода продев в отверстия. Установил разъем для внешнего блока питания.


Сборка зарядного устройства для 10 аккумуляторов

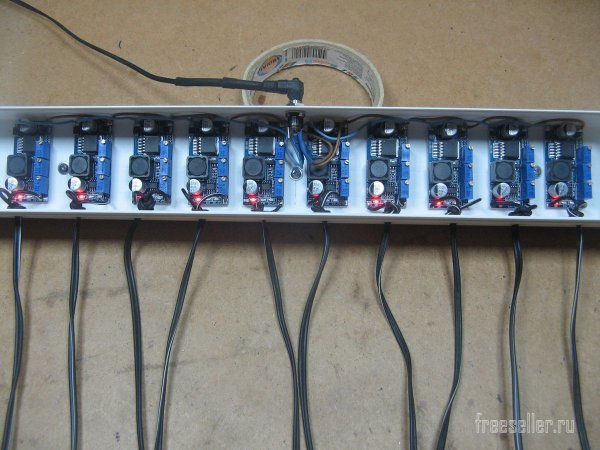

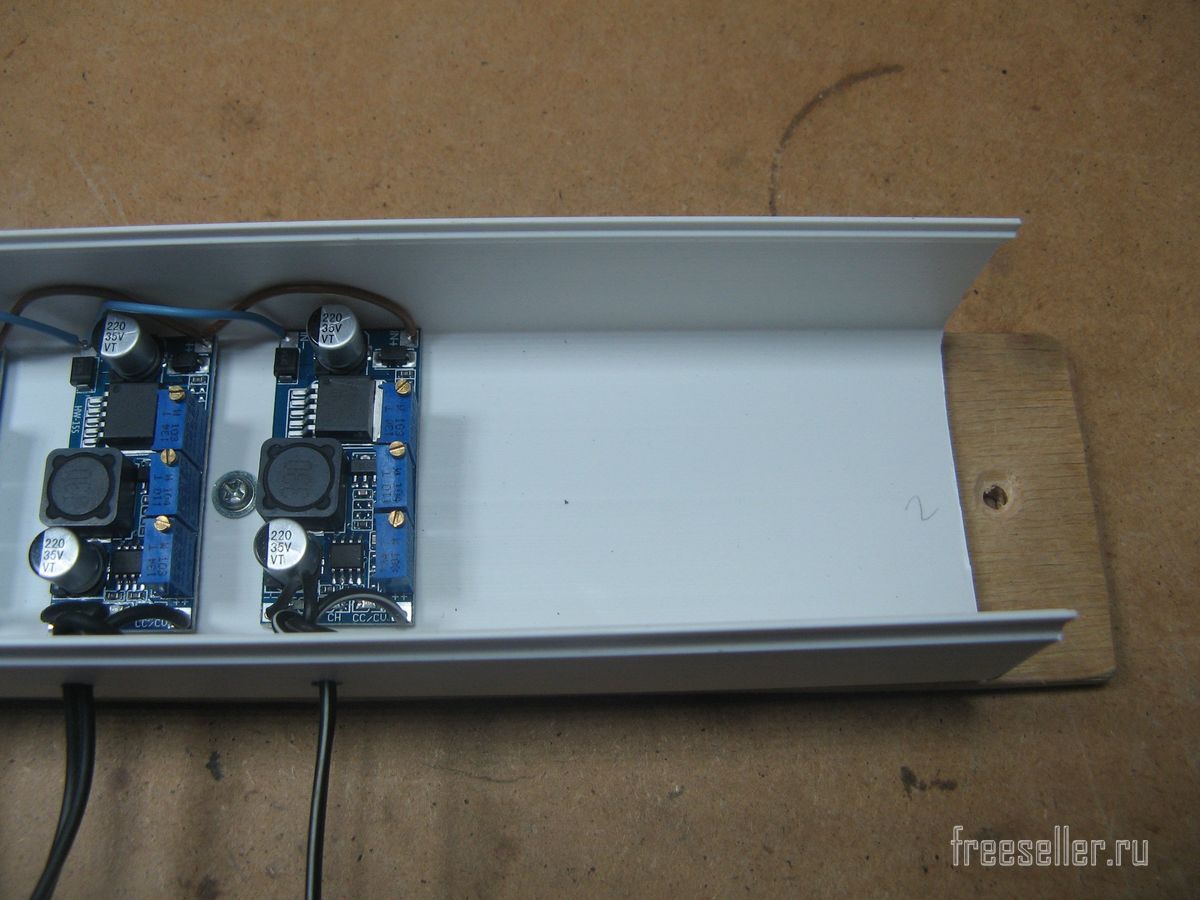

Платы вклеиваю в корпус. Корпус прикрутил шурупами.


Сборка зарядного устройства для 10 аккумуляторов


Распаиваю провода к разъему для внешнего блока питания.

  Самодельное зарядное устройствао для 10 аккумуляторов


Надеваю крышку кабель канала.


Самодельное зарядное устройствао для 10 аккумуляторов


Вот такая многоканальная зарядка получилась. Люди остались довольны. Собрал всего две конструкции.
