Переходник жулик своими руками с удлинителем


Здравствуйте! Расскажу, как сделать переходник "жулик". Такой переходник с цоколя лампочки на обычную розетку, может вам пригодиться в местах общего пользования: подъезд, подвал и т.п. Обычно, в таких местах нет стационарных розеток, а из источников электричества есть только лампочка.


Материалы и инструменты

Для изготовления переходника "Жулика" понадобилось:

Изготовление

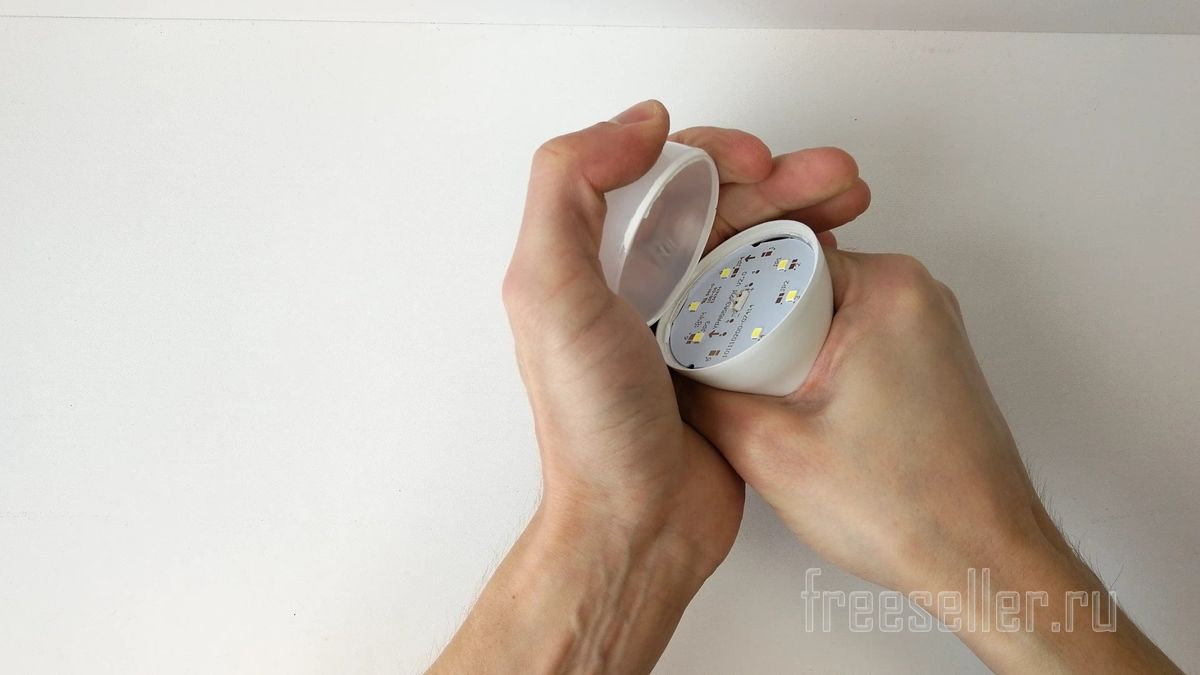

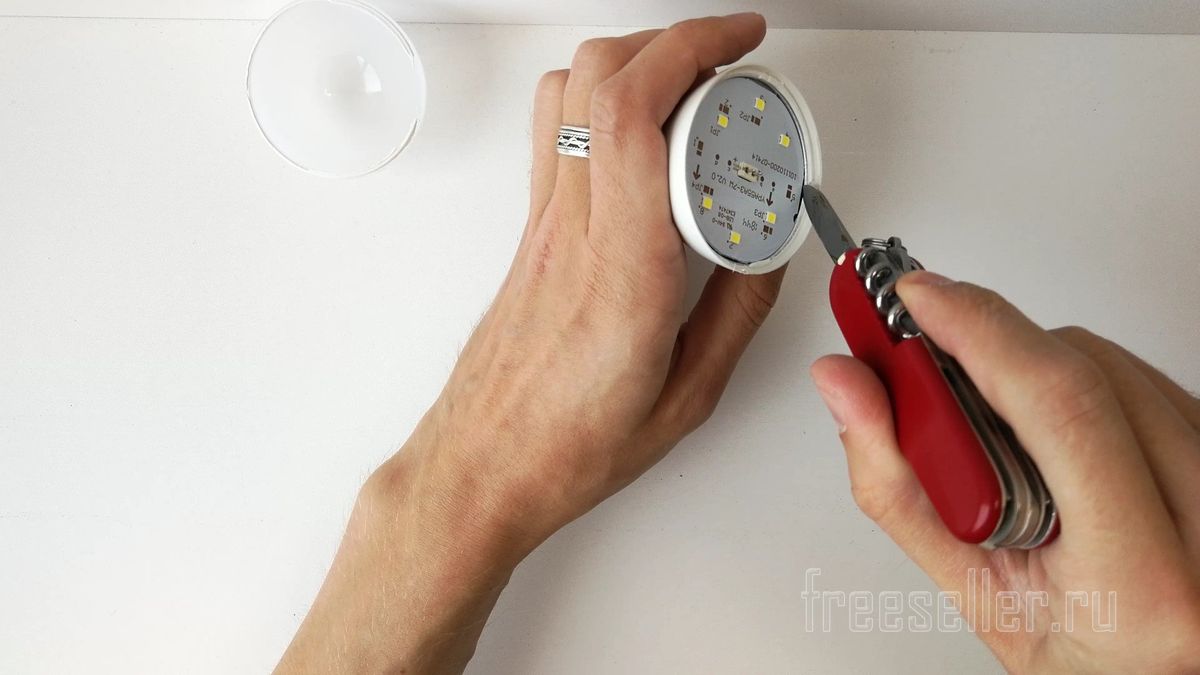

Отсоединю пластиковый рассеиватель от лампочки. Нужно вынять плату со светодиодами. По периметру плата приклеена герметиком, его нужно немного подрезать ножом.

  Изготовление розетки от лампочки с удлинителемИзготовление розетки от лампочки с удлинителем

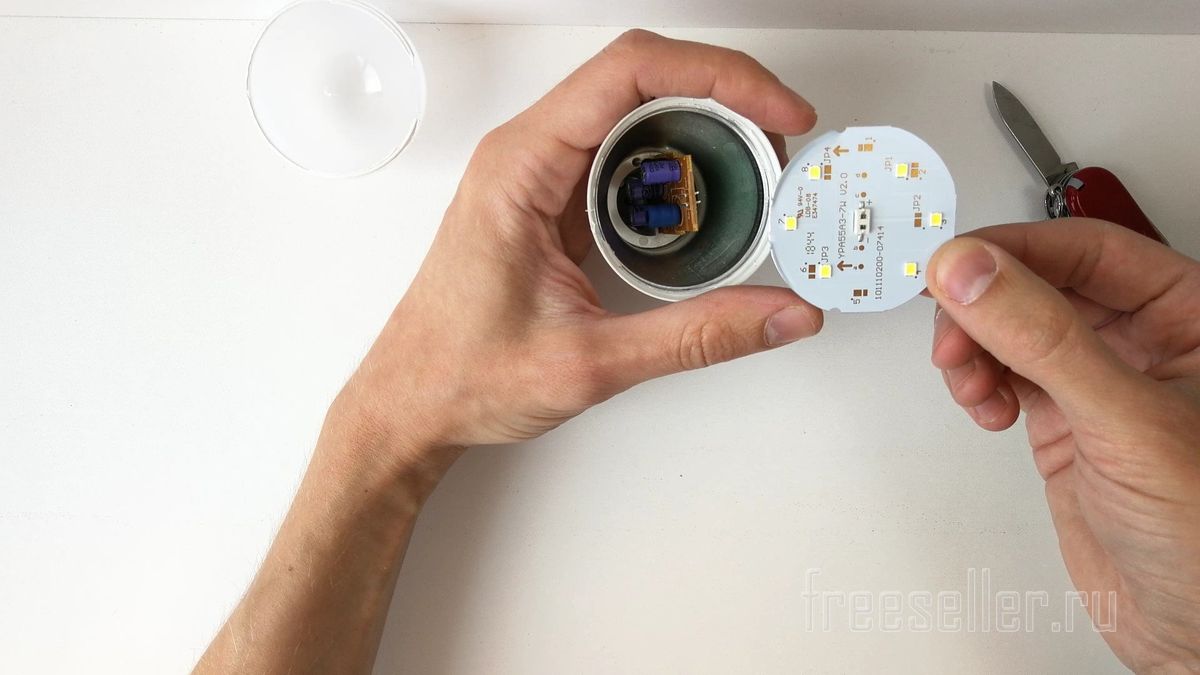

Извлекаю плату и убираю ее в сторону.

Изготовление розетки от лампочки с удлинителем

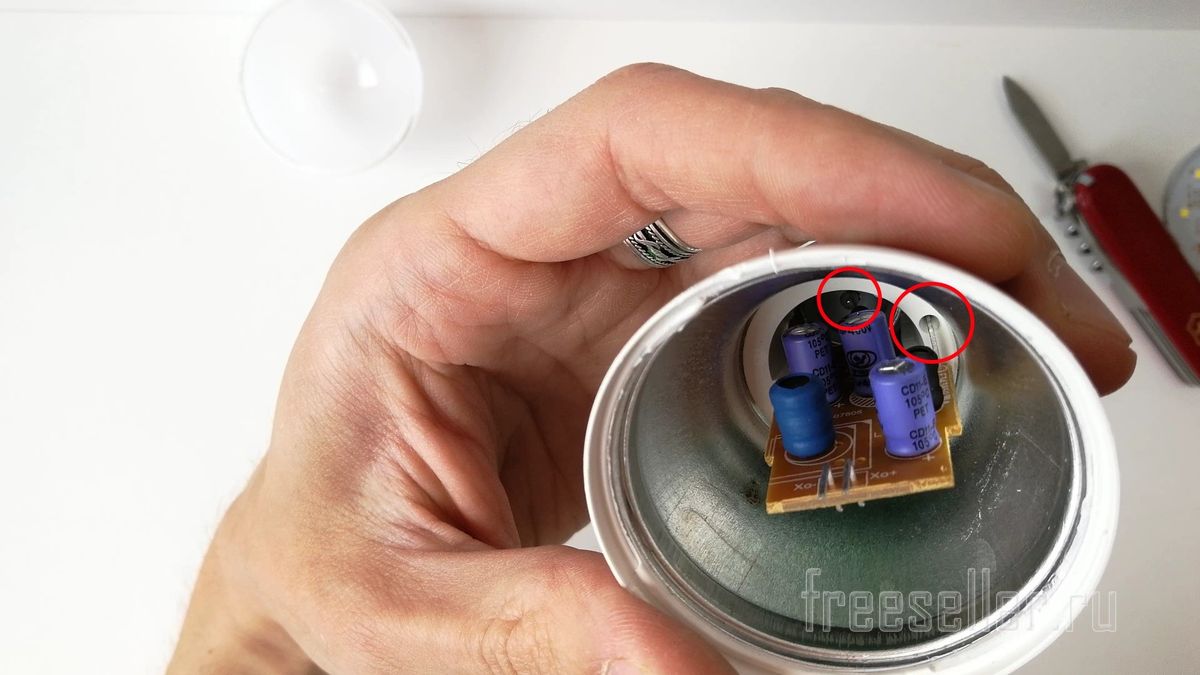

Ищем, где располагаются контакты лампочки. Изготовление розетки от лампочки с удлинителем

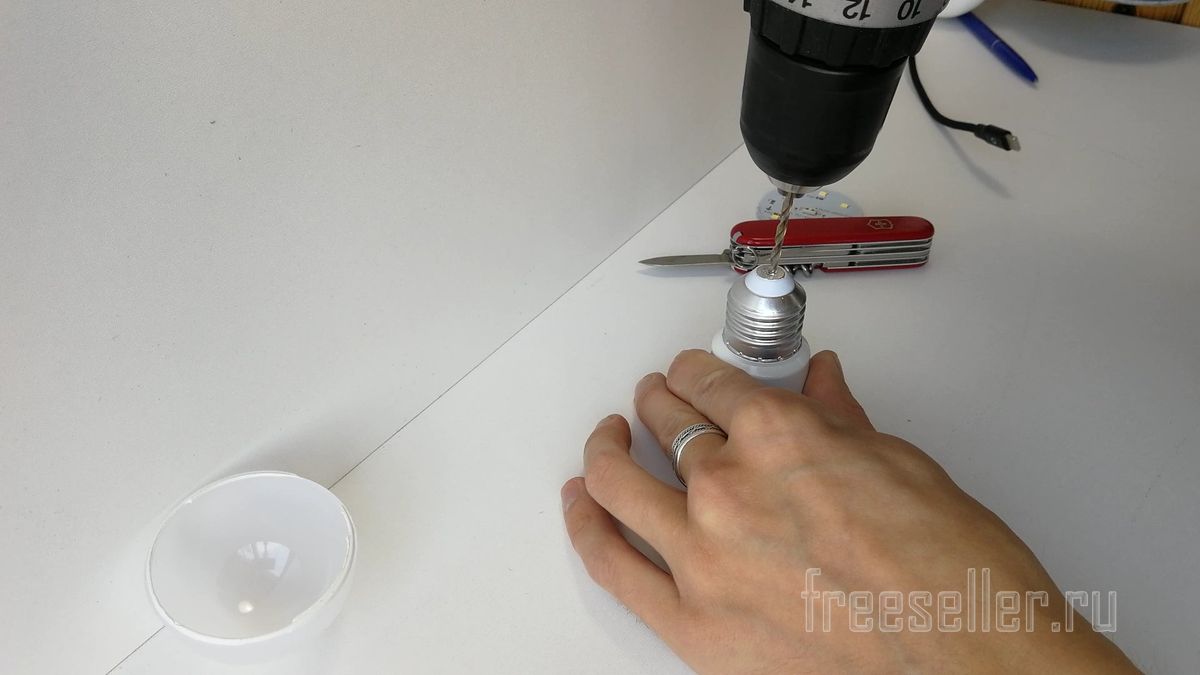

Нужно припаять отрезок заготовленного кабеля к этим контактам. Боковой контакт находится в свободном доступе. Что бы добраться к нижнему контакту, я просверлил цоколь лампочки.

Изготовление розетки от лампочки с удлинителем

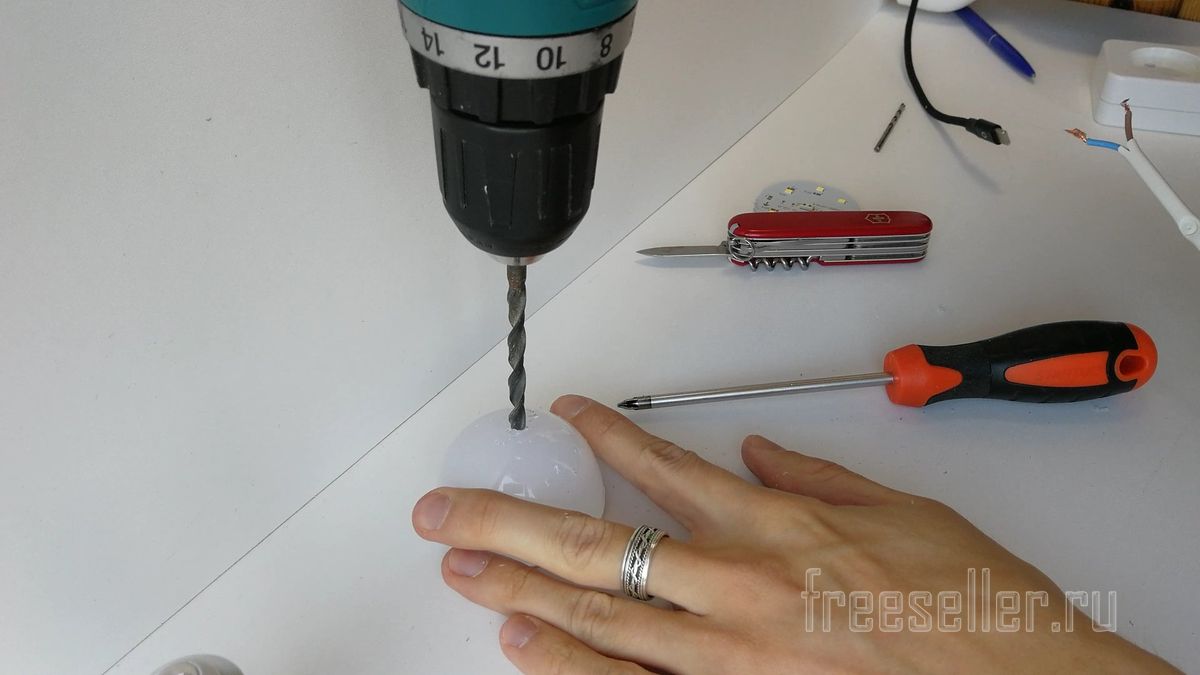

В пластиковом плафоне сверлю отверстие для провода. Протягиваю провод в отверстие.

Изготовление розетки от лампочки с удлинителем

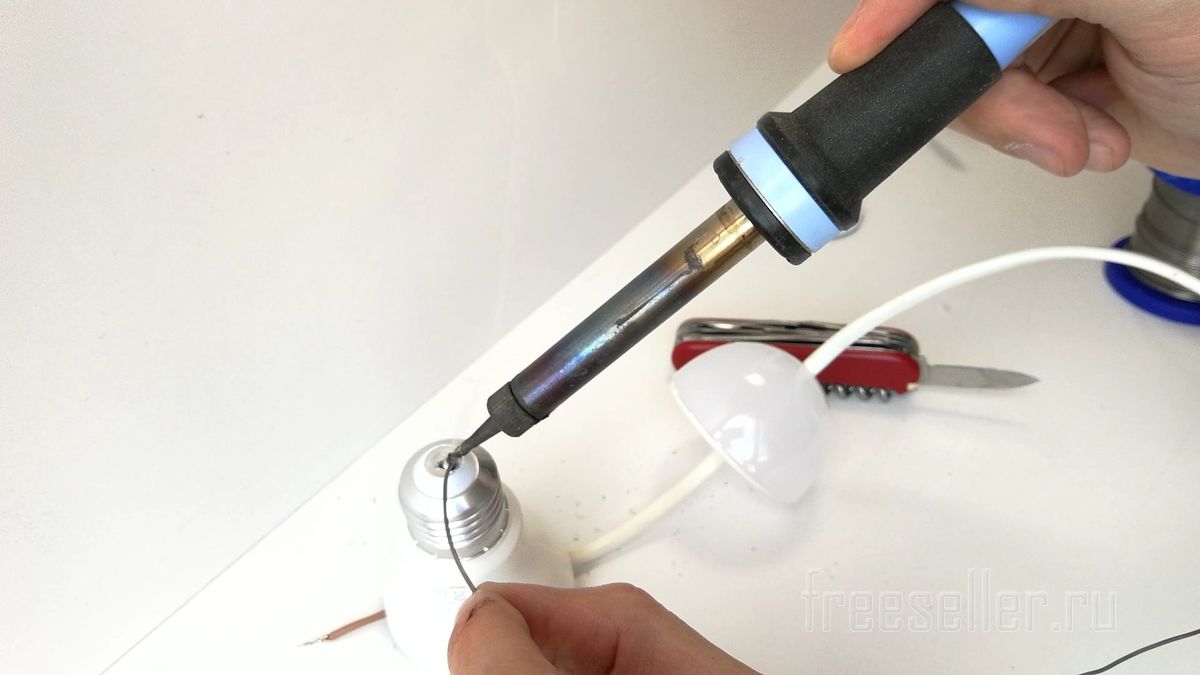

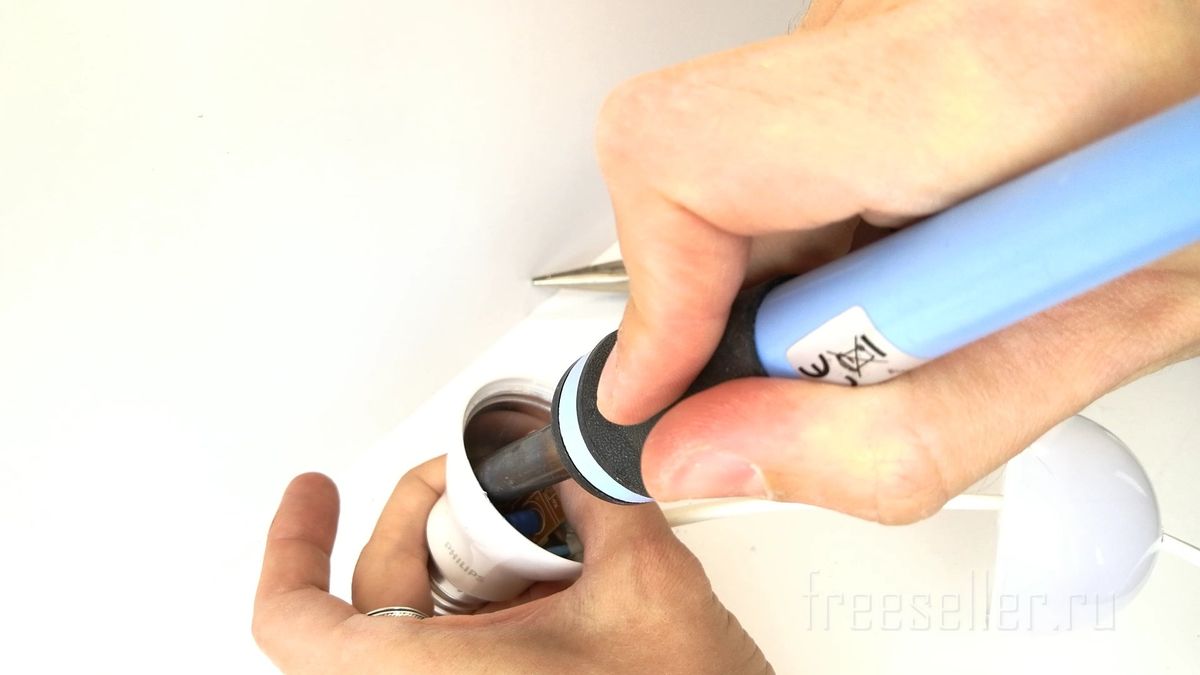

Припаиваю провода. Один провод нужно просунуть в просверленное отверстие в цоколе. Второй провод к боковому контакту.

Изготовление розетки от лампочки с удлинителемИзготовление розетки от лампочки с удлинителем

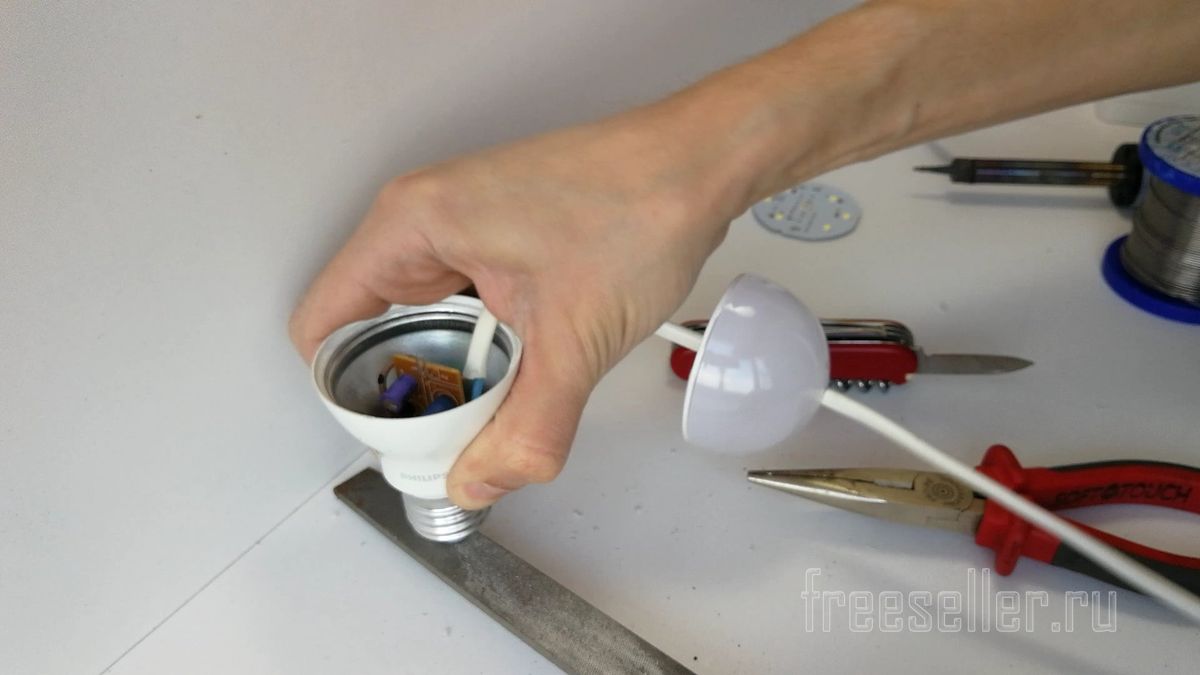

Припаял провод и теперь нужно убрать излишки припоя.  Беру напильник и стачиваю лишнее.

  Изготовление розетки от лампочки с удлинителем

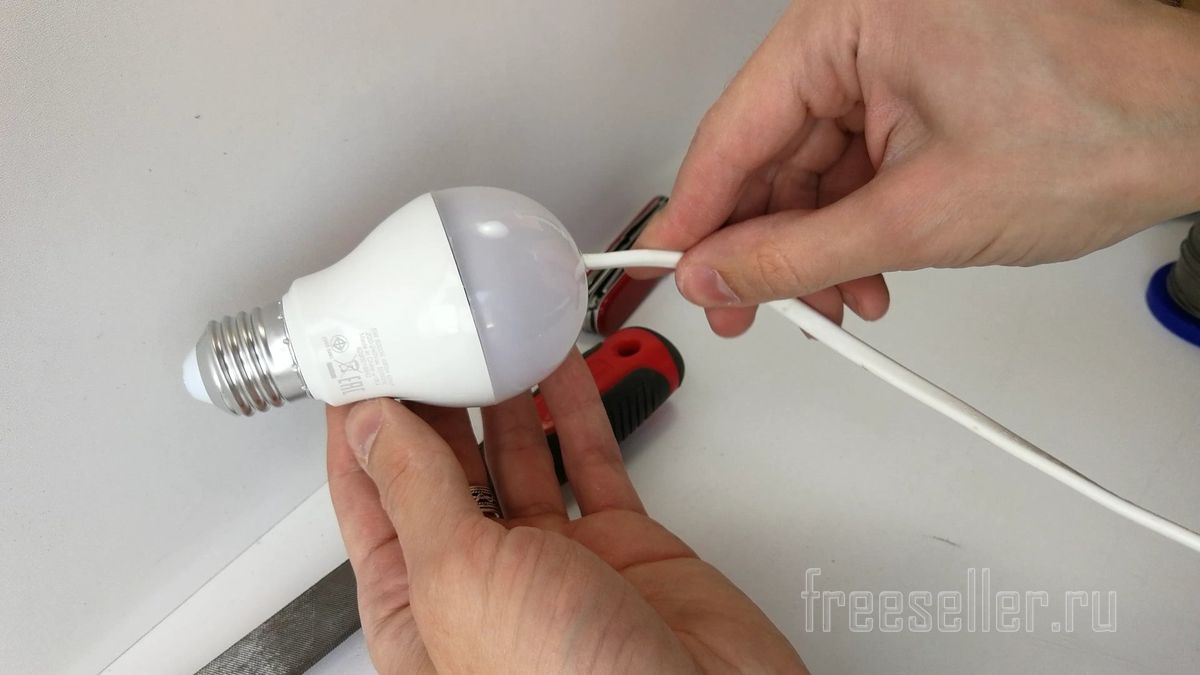

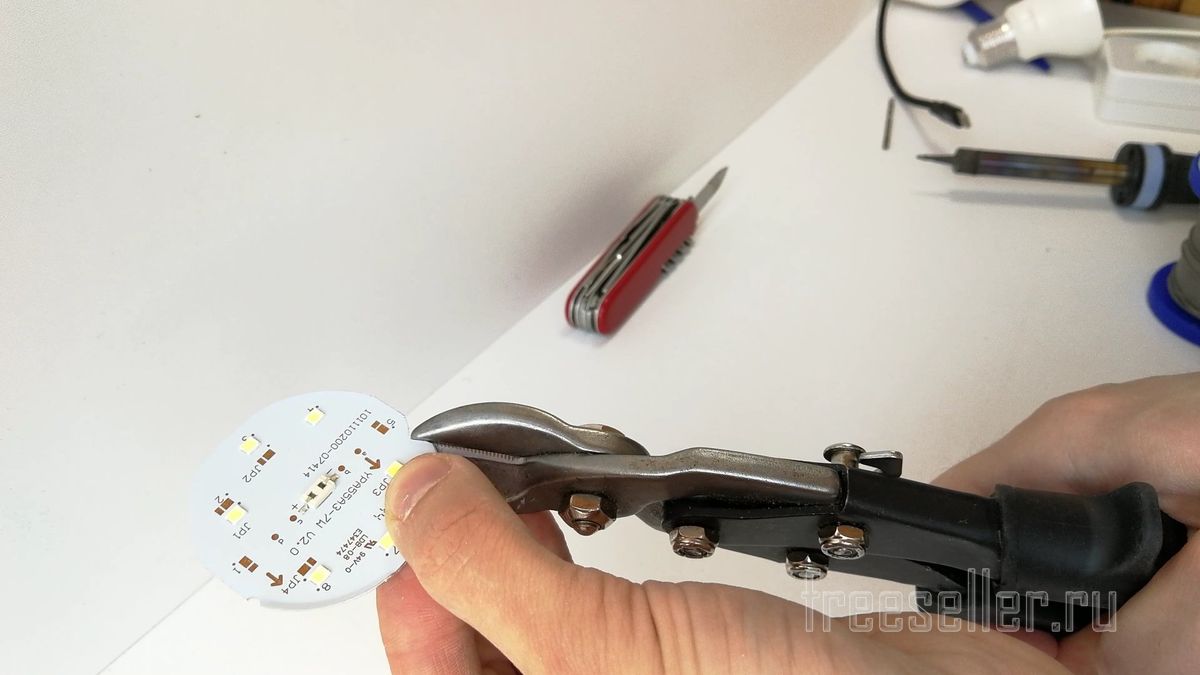

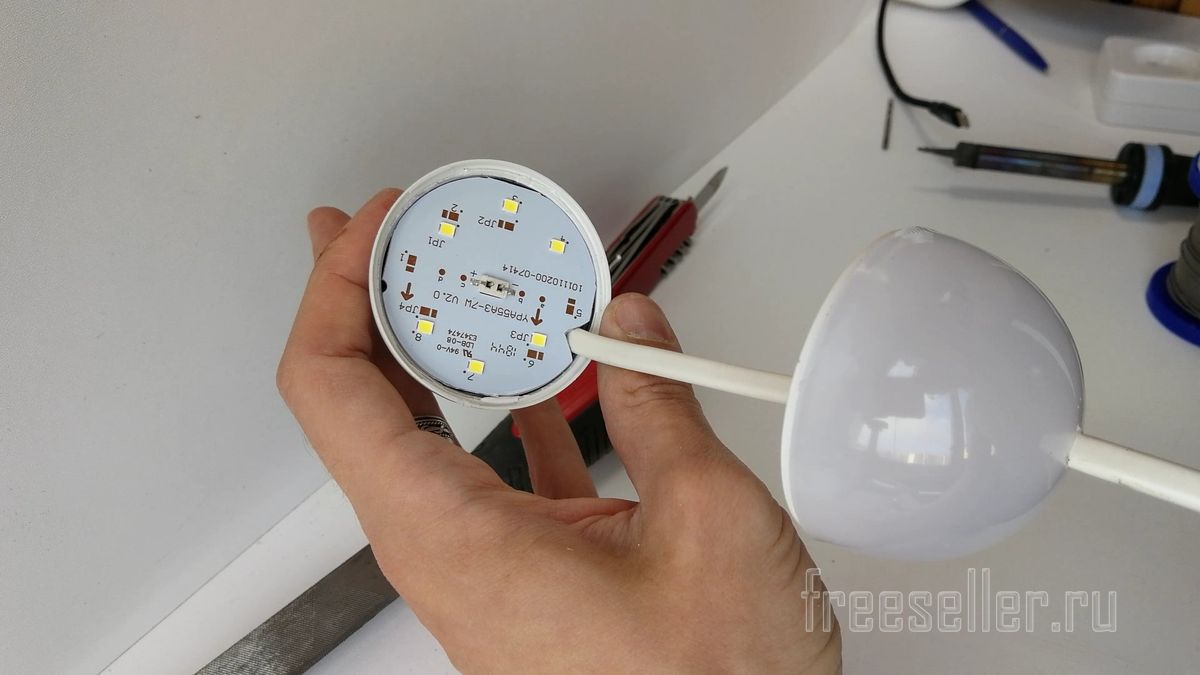

Собираю все части лампочки вместе. Вставляю плату со светодиодами на место. В плате нужно сделать небольшую прорезь для провода.

Изготовление розетки от лампочки с удлинителемИзготовление розетки от лампочки с удлинителемИзготовление розетки от лампочки с удлинителем

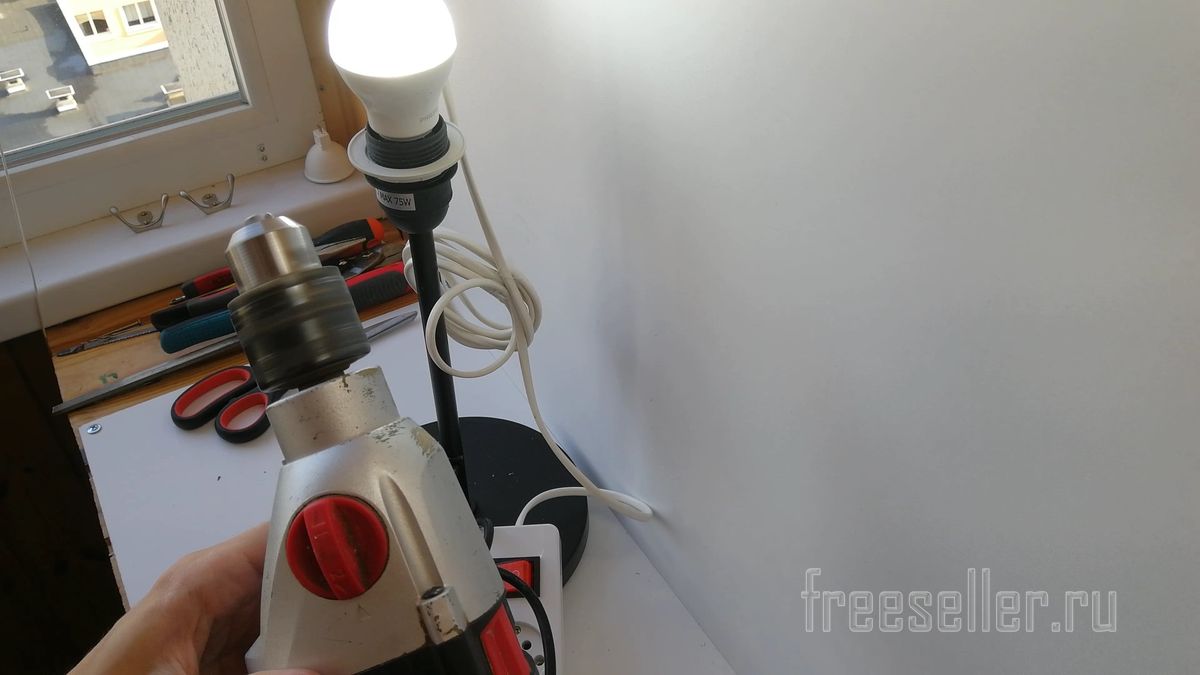

Проверяю работоспособность жулика. Вкрутил лампочку, подключил дрель. Все работает отлично!

Розетка от лампочки своими рукамиРозетка от лампочки своими руками


У меня получился полноценный удлинитель с работающей лампочкой.  Такой переходник подойдет для мало мощных инструментов.

Вот такая нехитрая и полезная самоделка у меня получилась.

Видео по изготовлению

Более подробно можно посмотреть в видеоролике.
