Простой и удобный держатель для резцов по дереву

  • Опубликовано: 8 февраля 2020

Простой и удобный держатель для резцов по дереву


Достаточно простой в изготовлении и весьма удобный держатель для резцов по дереву, сделанный из пластиковых деталей от картонных пакетов из-под молока.


Приветствую всех самодельщиков!

Недавно, во время уборки у себя на веранде, я нашел свои старые резцы по дереву. Эти резцы я купил еще будучи подростком, где-то в 80-х годах прошлого века, то есть еще во времена СССР. Я, тогда как раз увлекался резьбой по дереву и несколько лет пользовался этими резцами. Однако потом как-то престал заниматься этим делом и резцы у меня со временем затерялись.

И вот теперь я их совершенно случайно нашел, причем, что удивительно, все резцы сохранились в очень хорошем состоянии.

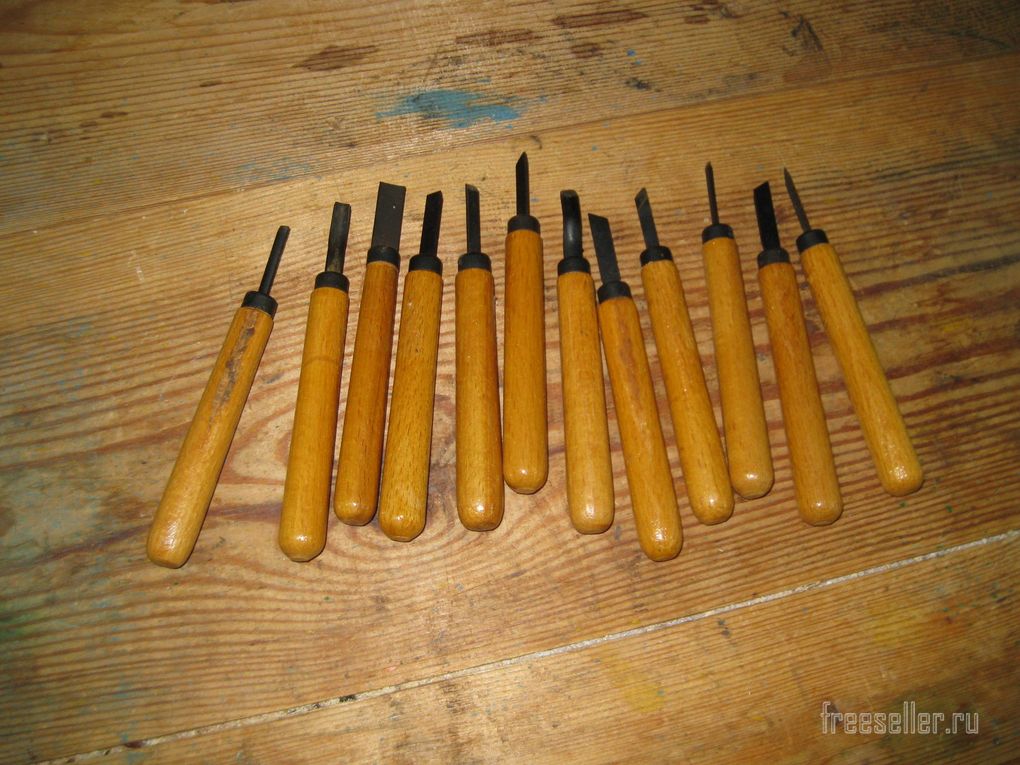

Резцы по дереву


В итоге, я решил их повесить у себя в мастерской, чтобы всегда были под рукой. Конечно, серьезно заниматься резьбой по дереву я не планирую, да и времени нет, однако резцы всегда пригодятся, например, для небольшого украшения каких-либо деревянных деталей или просто для вырезания в дереве каких-нибудь пазов или отверстий сложной формы.

Однако тут возникла проблема с изготовлением держателя для этих резцов. Вообще раньше они хранились в специальном кожаном кейсе с кармашками, однако сейчас этого кейса я не нашел. Поэтому сначала, я решил сделать для этих резцов очень простой держатель в виде дощечки с отверстиями, в которые бы и вставлялись данные резцы.

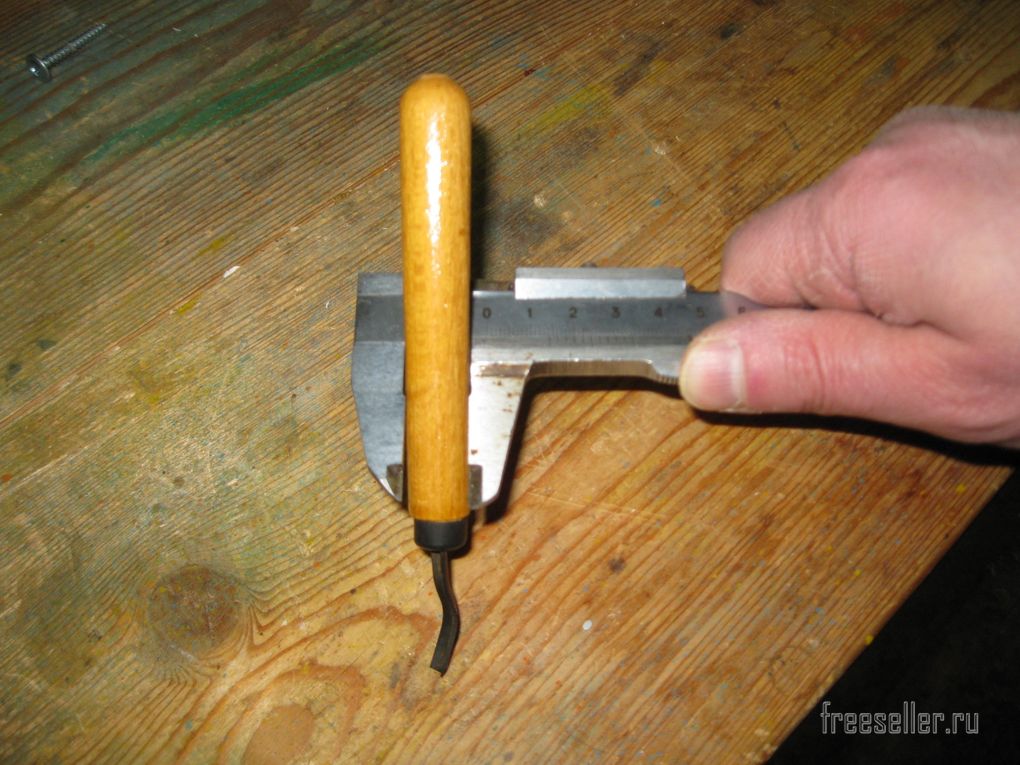

Но тут возникла проблема. Оказалось, что рукоятки этих резцов хоть и имеют коническую форму, но конусность эта весьма небольшая, а главное, диаметры верхней и нижней частей рукояток, составляют соответственно 14 и 15 мм.


Рукоятки на резцах по дереву


А у меня как раз нет сверла такого диаметра, причем как перового, так и кольцевого, то есть коронки по дереву. Имеющиеся у меня сверла, имеют диаметры только 12, а затем сразу 16 мм.

И вот тут у меня возникла идея, сделать держатель для резцов из пластиковых деталей от картонных пакетов из-под молока. Проще говоря, это пластиковые крышки и резьбовые основы, на которые они накручиваются, приклеенные сверху пакетов.

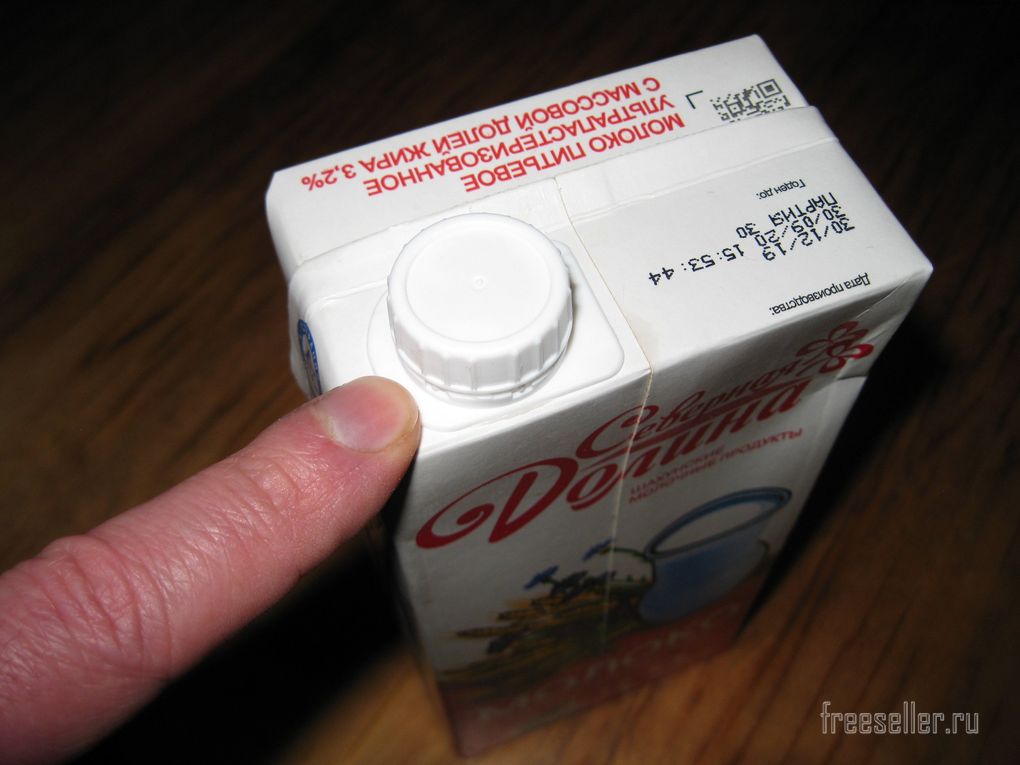

Пластиковая крышка от пакета молока


Тем более что я эти детали не выбрасываю и у меня как раз накопилось их достаточно много.

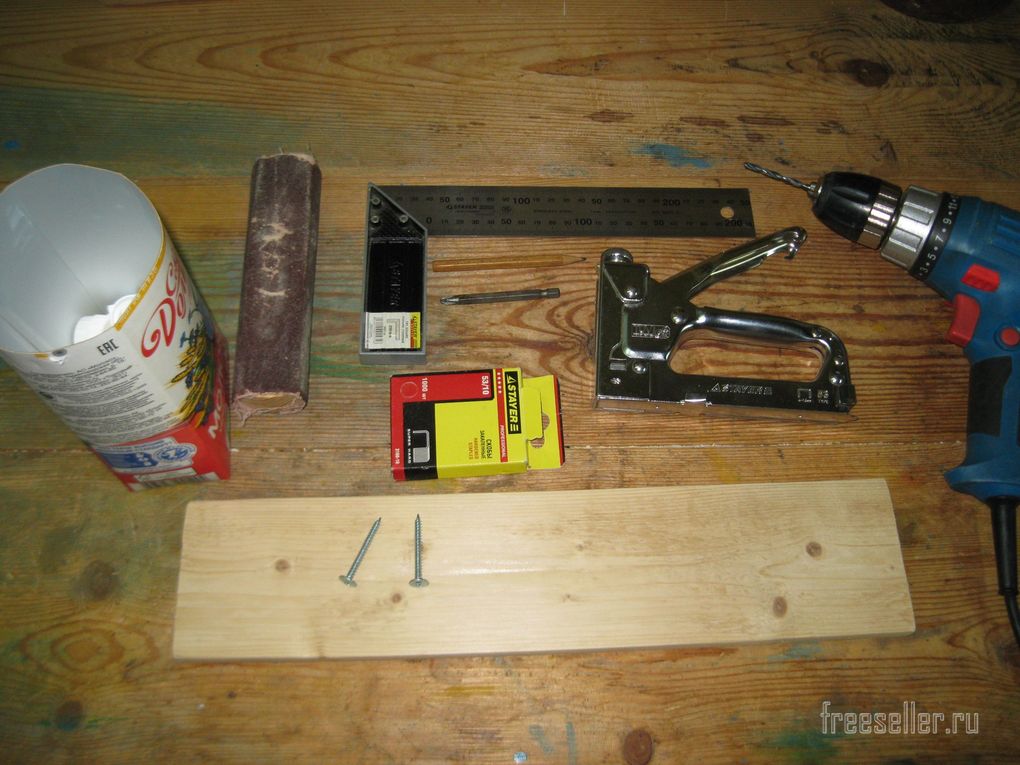

Материалы и инструменты

Итак, для этого мне потребуются следующие принадлежности:


Материалы и крепежные элементы:

  • Отрезок доски толщиной 1,2 см, шириной 10 см, и длиной 45-50 см.
  • Два шурупа с прессшайбой 4х45 мм.
  • Пластиковые крышки и резьбовые основы от молочных пакетов.
  • Скобы для строительного степлера высотой 8-10 мм.

  • Инструменты:

  • Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
  • Электродрель.
  • Сверло по металлу диаметром 4 мм.
  • Строительный степлер.
  • Строительный нож.
  • Отверточная бита РН2 или отвертка для заворачивания шурупов.
  • Наждачная бумага.

  • Материалы и инструменты для изготовления рукояток для резцов по дереву


    Порядок изготовления держателя

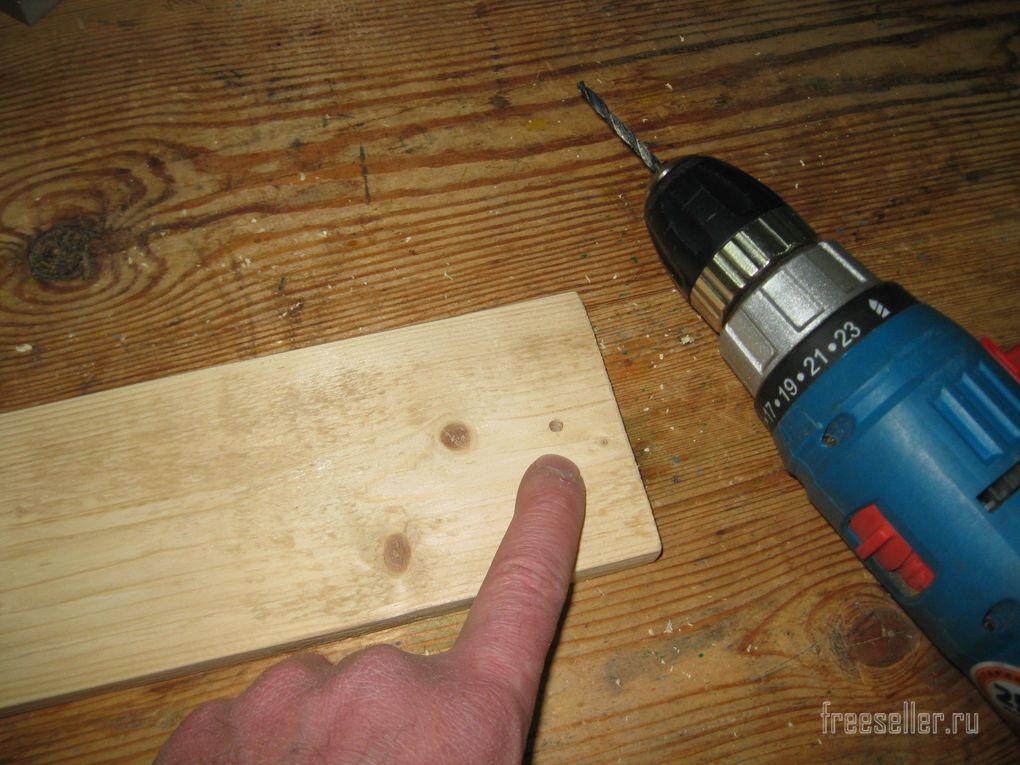

    Сначала с обеих сторон дощечки, я просверлил отверстия диаметром 4 мм, под шурупы для крепления будущего держателя к стене.


    Изготовление держателей для резцов по дереву


    Затем произвел разметку верхней и нижней узких сторон дощечки под пластиковые резьбовые основания. Поскольку у меня 12 резцов, то, соответственно, мне понадобится сверху и снизу дощечки прикрепить по 12 резьбовых оснований.


    Изготовление держателей для резцов по дереву


    После этого, я приступил к доработке пластиковых резьбовых оснований.

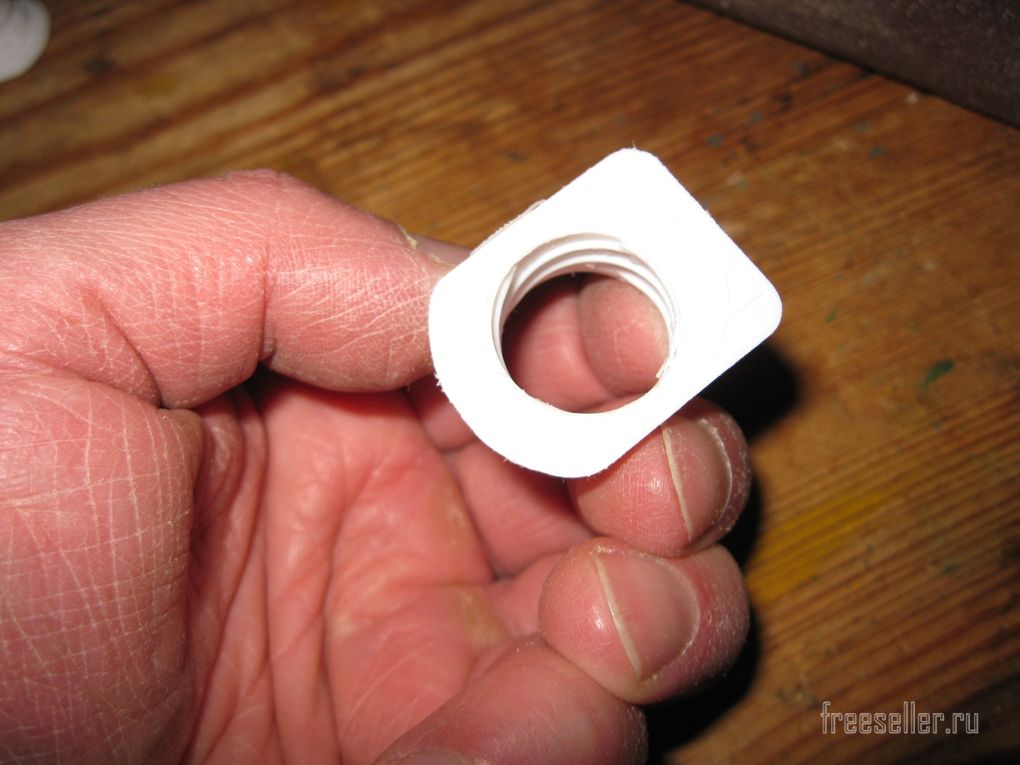

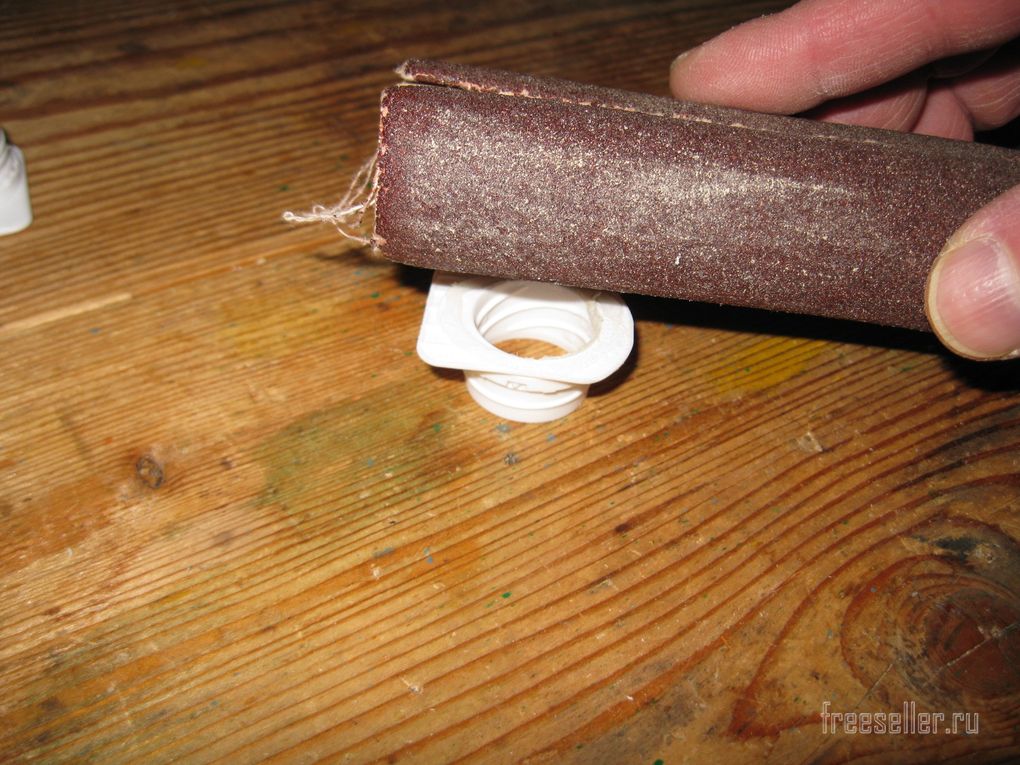

    Сначала при помощи грубой наждачной бумаги, удалил остатки бумаги и клея с их нижних поверхностей.


    Изготовление держателей для резцов по деревуИзготовление держателей для резцов по дереву

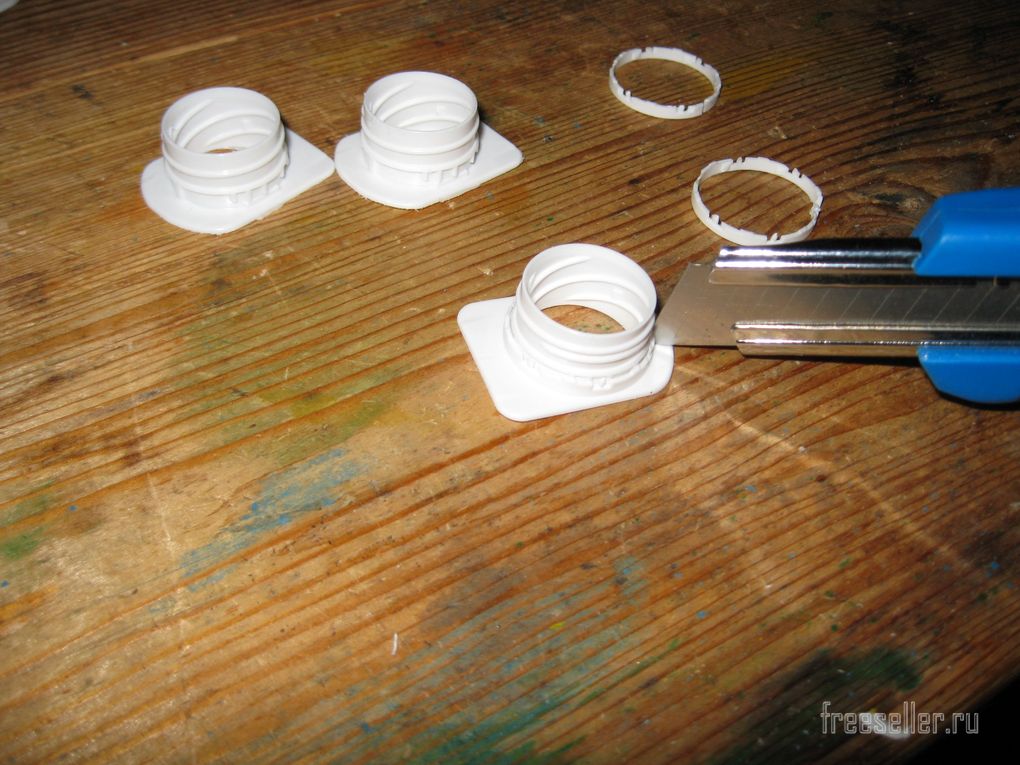

    А затем, при помощи строительного ножа, срезал с них стопорные кольца.


    Изготовление держателей для резцов по дереву

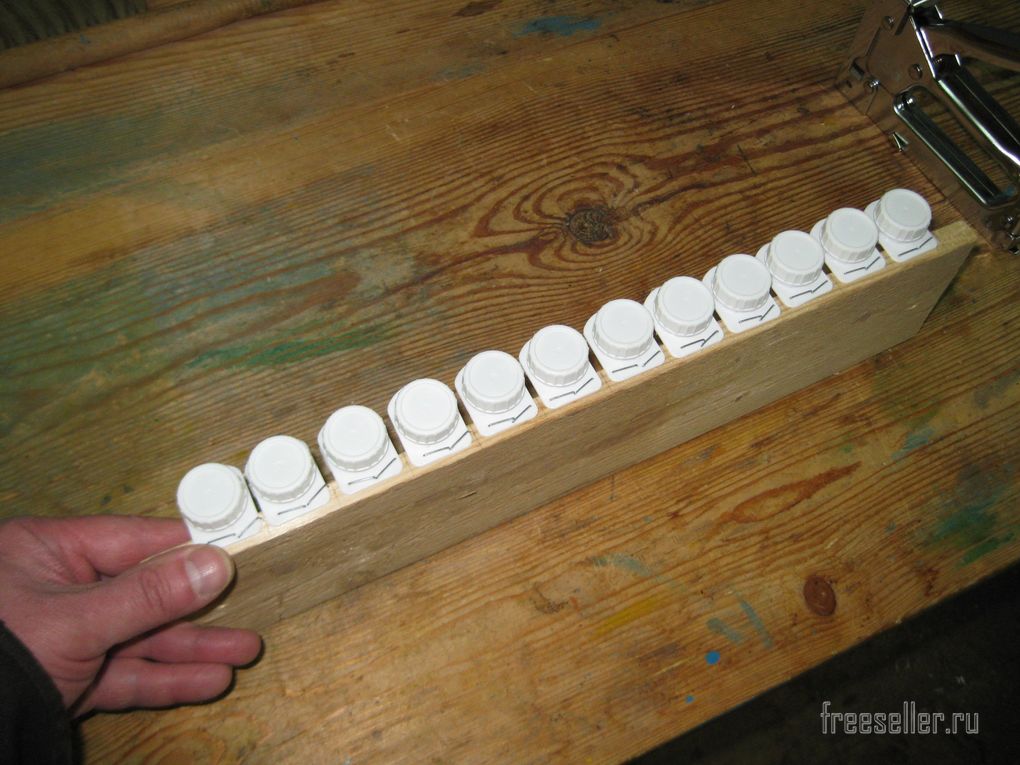

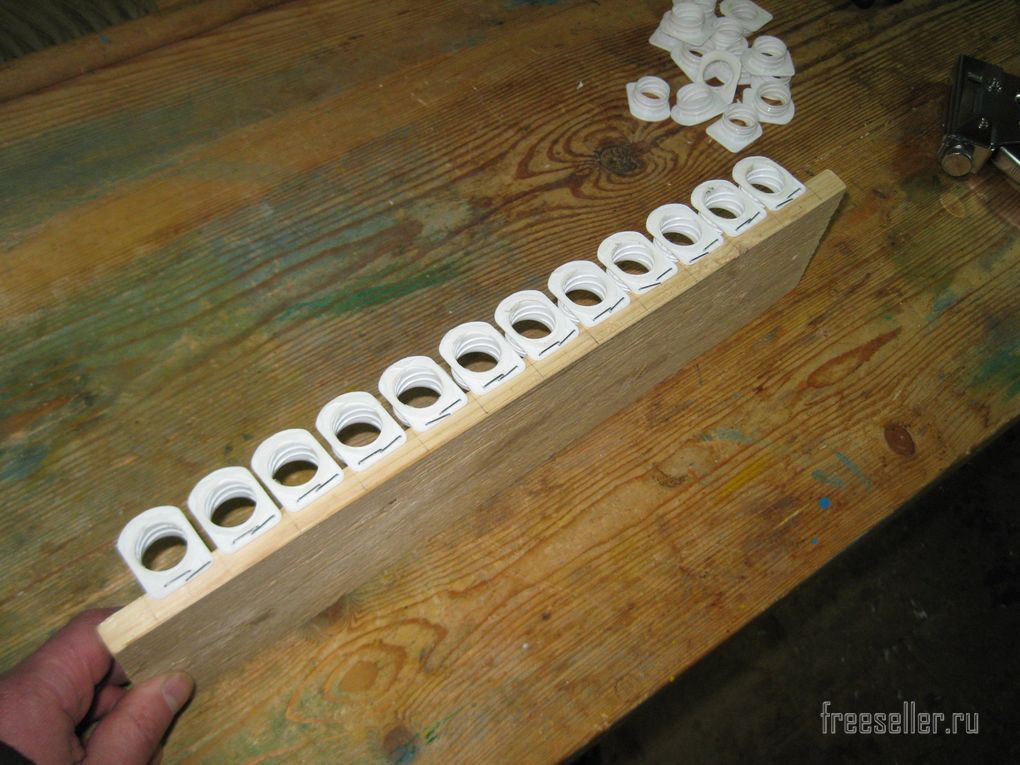

    И уже после этого, при помощи строительного степлера, стал крепить их к верхнему краю дощечки вот таким образом.


    Каждое основание с резьбой, я для надежности прикрепил двумя скобами, хотя, в общем-то, хватило бы и одной скобы.

    Таким образом, я прикрепил все 12 верхних резьбовых оснований.


    Изготовление держателей для резцов по дереву

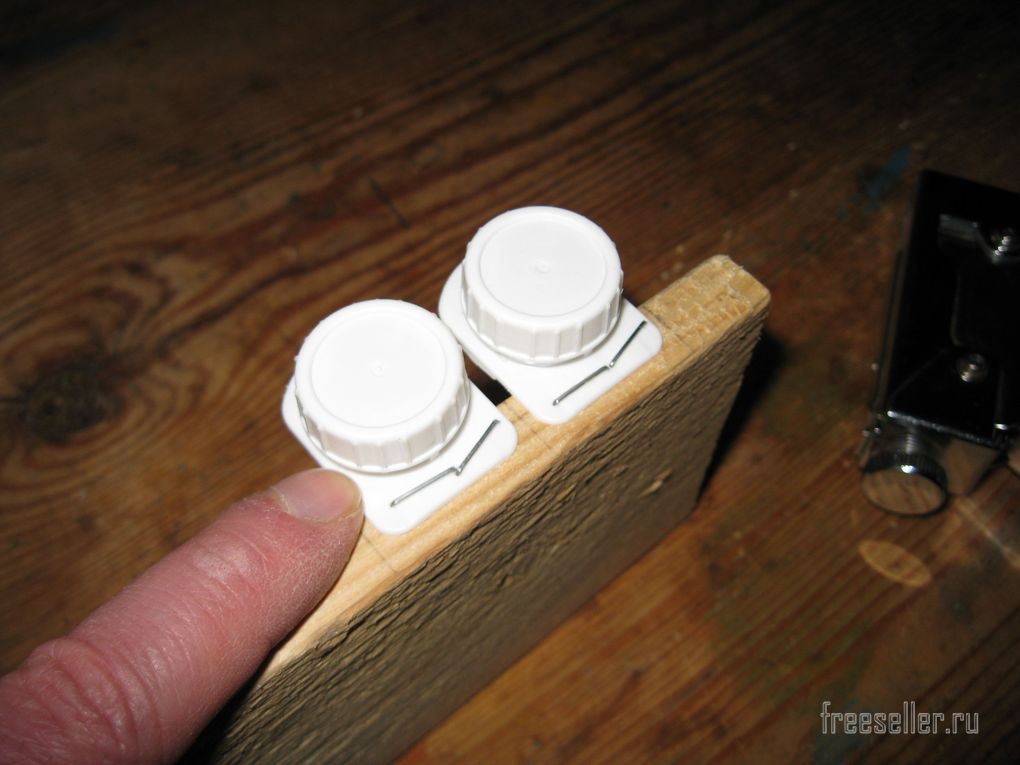

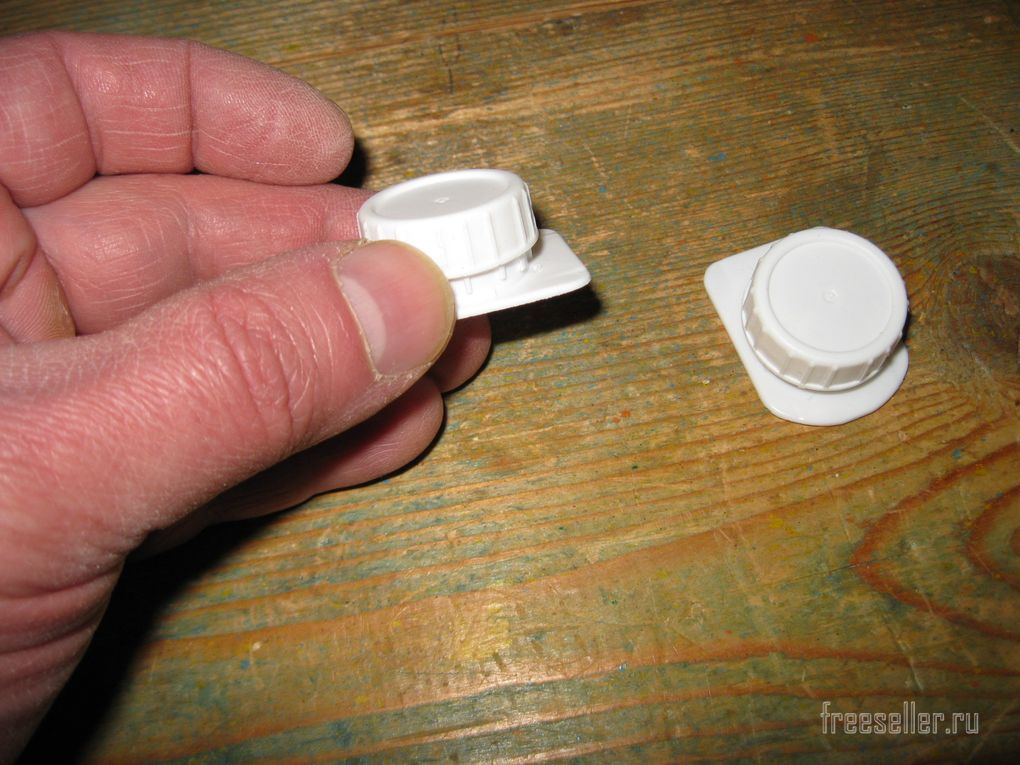

    Перед креплением нижних оснований, я навернул на них крышки.


    Изготовление держателей для резцов по дереву

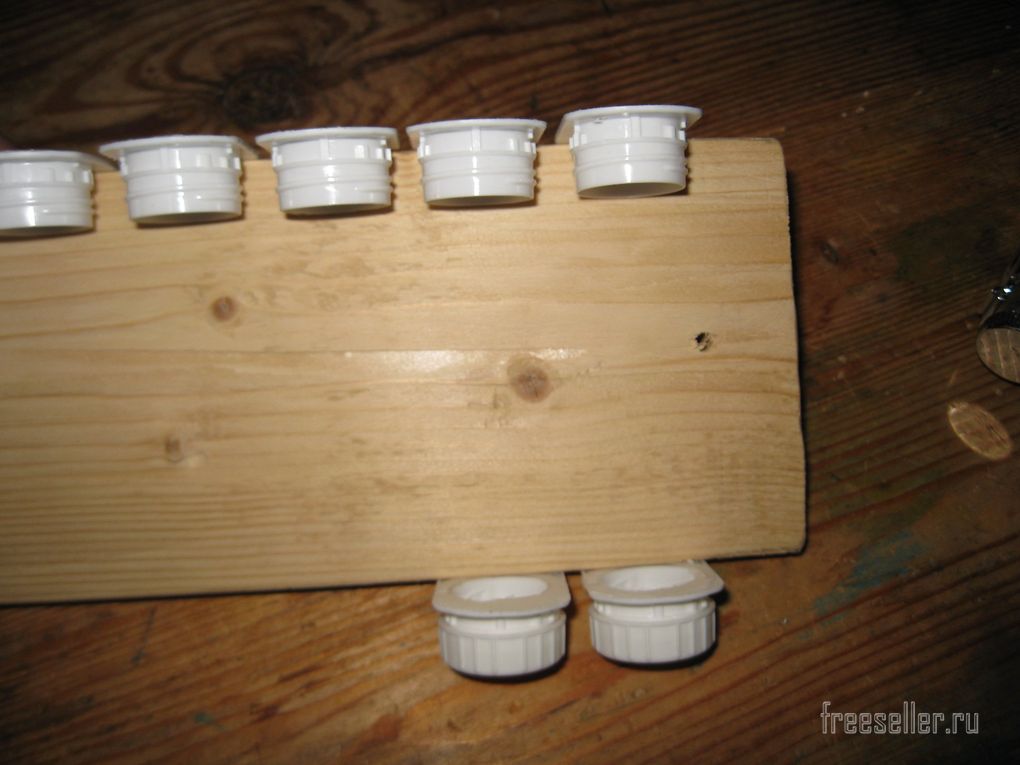

    И точно так же, прикрепил их к нижней стороне дощечки, крышками вниз.


    Изготовление держателей для резцов по деревуИзготовление новых рукояток для резцов по деревуИзготовление держателей для резцов по дереву


    И вот мой держатель готов! Времени на его изготовление, ушло совсем немного.

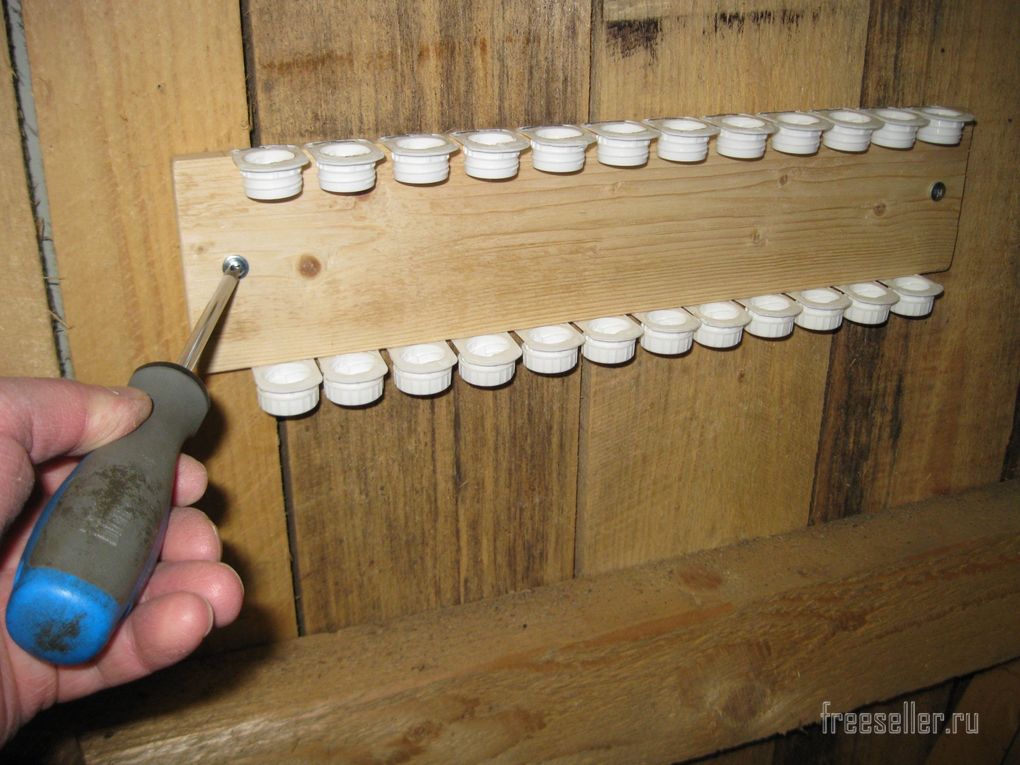

    Теперь осталось прикрепить его к стене при помощи двух шурупов с прессшайбой.

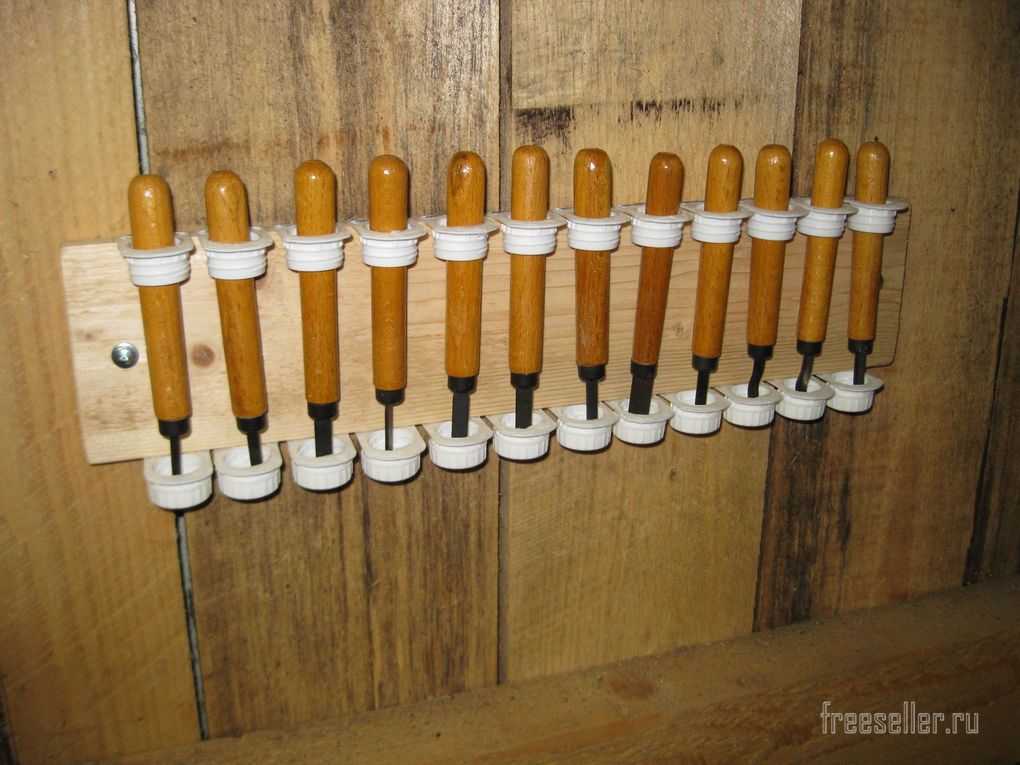

    Удобный держатель для резцов по дереву

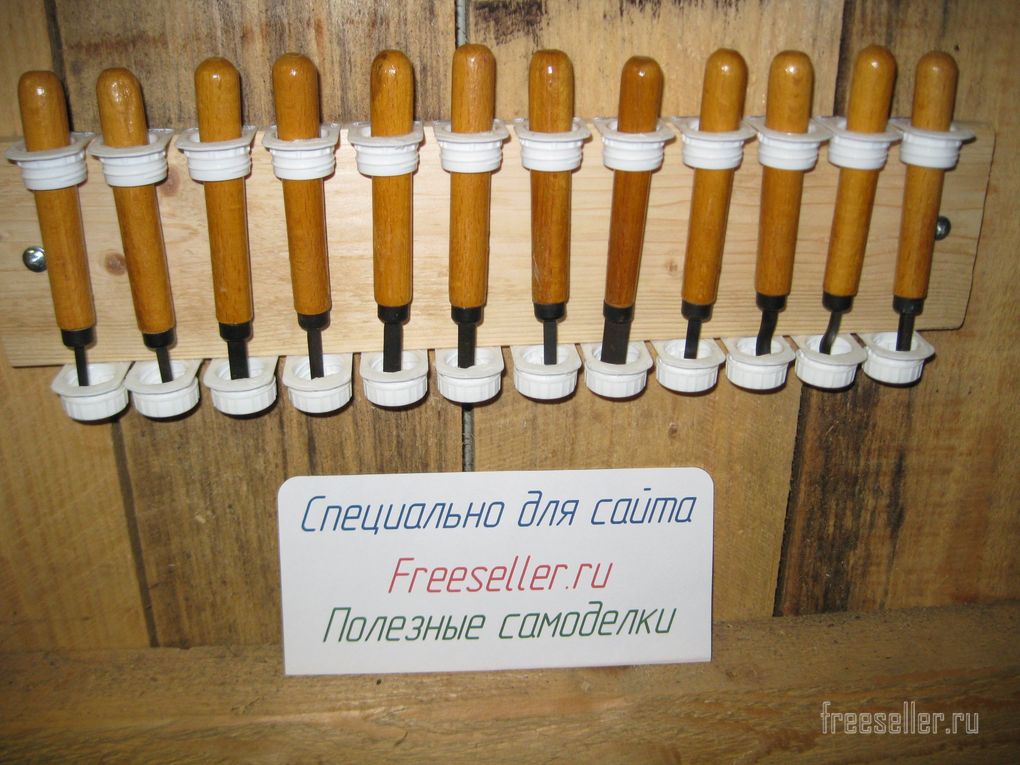

    И можно вставлять в него резцы.

    Удобный держатель для резцов по деревуУдобный держатель для резцов по дереву


    Надо сказать, что держатель получился весьма удобный.

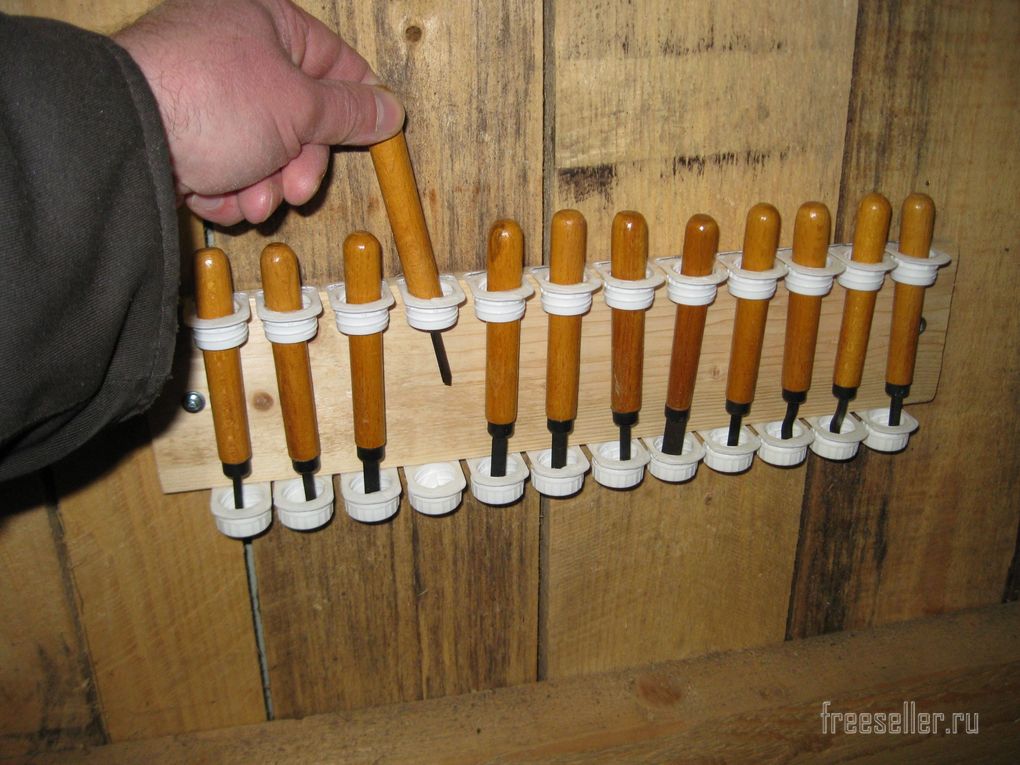

    Резцы из него удобно и легко доставать и вставлять обратно.


    Удобный держатель для резцов по дереву

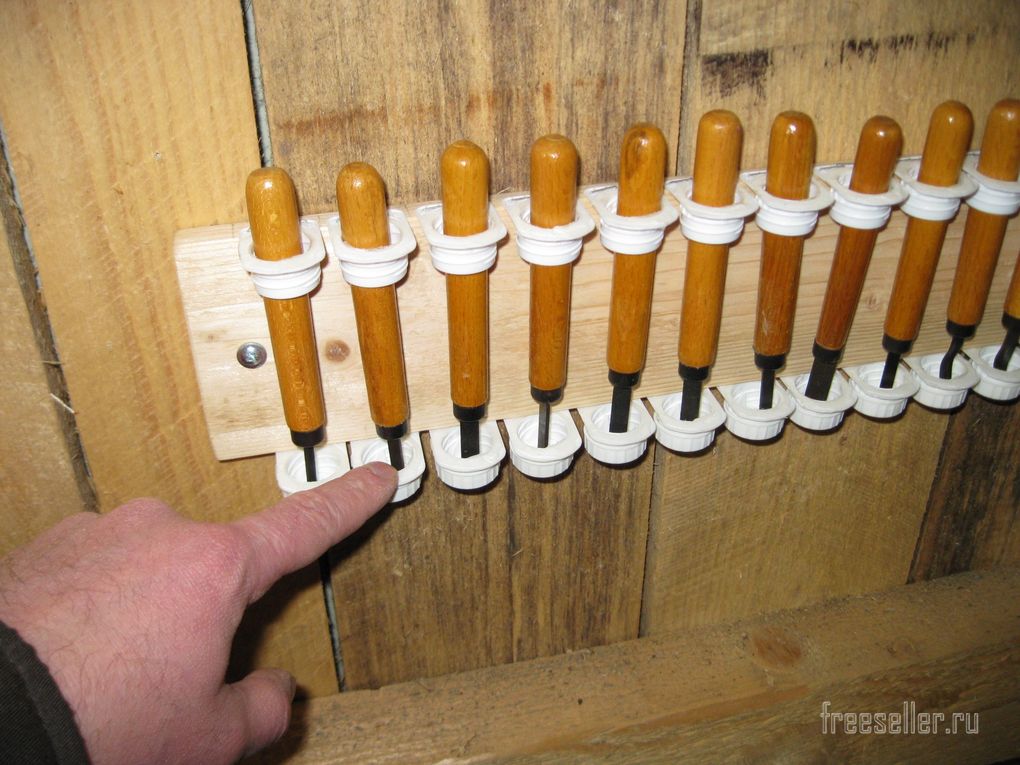

    И главное, что при этом хорошо видны нижние, рабочие части резцов, так что очень легко выбрать именно тот резец, который нужен для работы. Да и острые режущие кромки резцов не затупятся, поскольку контактируют с мягким пластиком.


    Удобный держатель для резцов по дереву


    Кроме того, еще на стадии изготовления данного держателя, мне подумалось, что его можно применять и для другого инструмента.

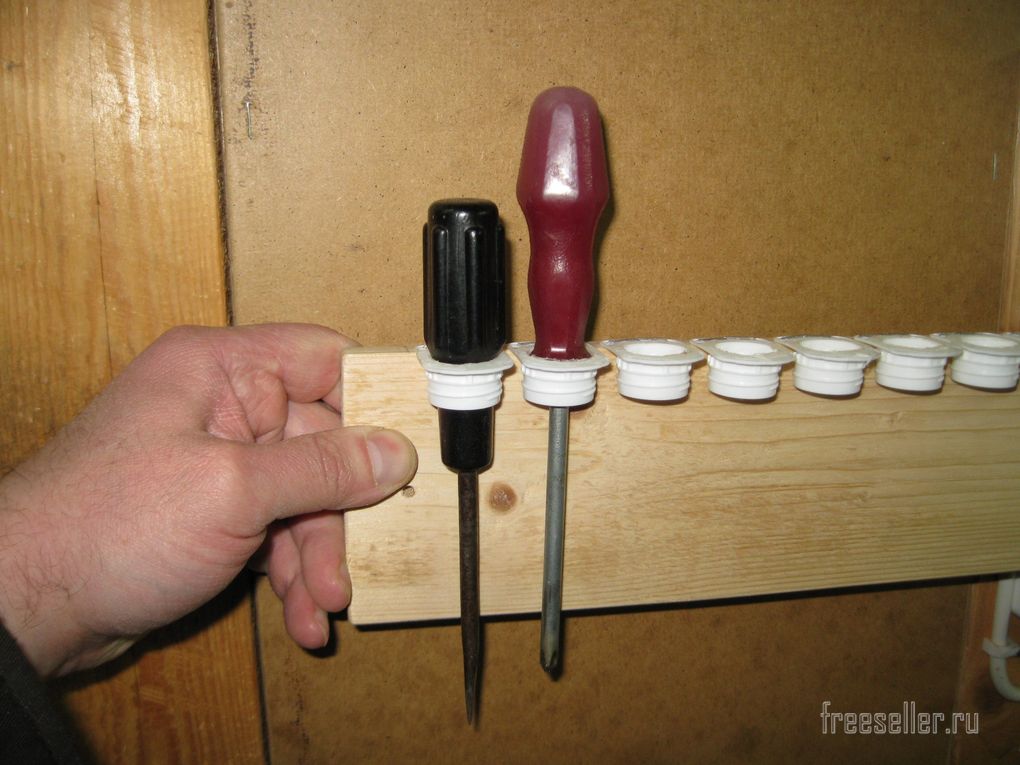

    Например, если сделать только верхний ряд пластиковых резьбовых оснований, в них удобно будет вставлять отвертки или другой инструмент с длинными и узкими рабочими частями.


    Удобный держатель для резцов по дереву


    При этом сделать такой держатель можно очень быстро и для этого потребуется минимальный набор инструментов (практически один строительный степлер).

    Ну и на этом у меня все! Всем пока и хороших идей для самоделок!
