Уличный умывальник из пластиковой канистры с удобным держателем

Уличный (а при необходимости и домашний), умывальник из пластиковой канистры с удобным складным, переносным держателем.


Приветствую всех самодельщиков!

Еще прошлой весной, я сделал специальное устройство для полива рассады, состоящее из пятилитровой пластиковой канистры, с установленным на ней краном от китайского летнего душа. Подробнее об этом устройстве можно узнать в моей статье: «Устройство для полива рассады из пластиковой канистры».


Однако еще тогда, я понял, что саму пластиковую канистру с краном, очень удобно было бы использовать в качестве летнего уличного рукомойника или умывальника. Более того, эту канистру можно было бы использовать в качестве умывальника и дома, например, в случае отключения воды, которое у нас часто случается в летнее время. В этом случае данную канистру можно было бы подвешивать прямо над ванной или над раковиной в ванной комнате.

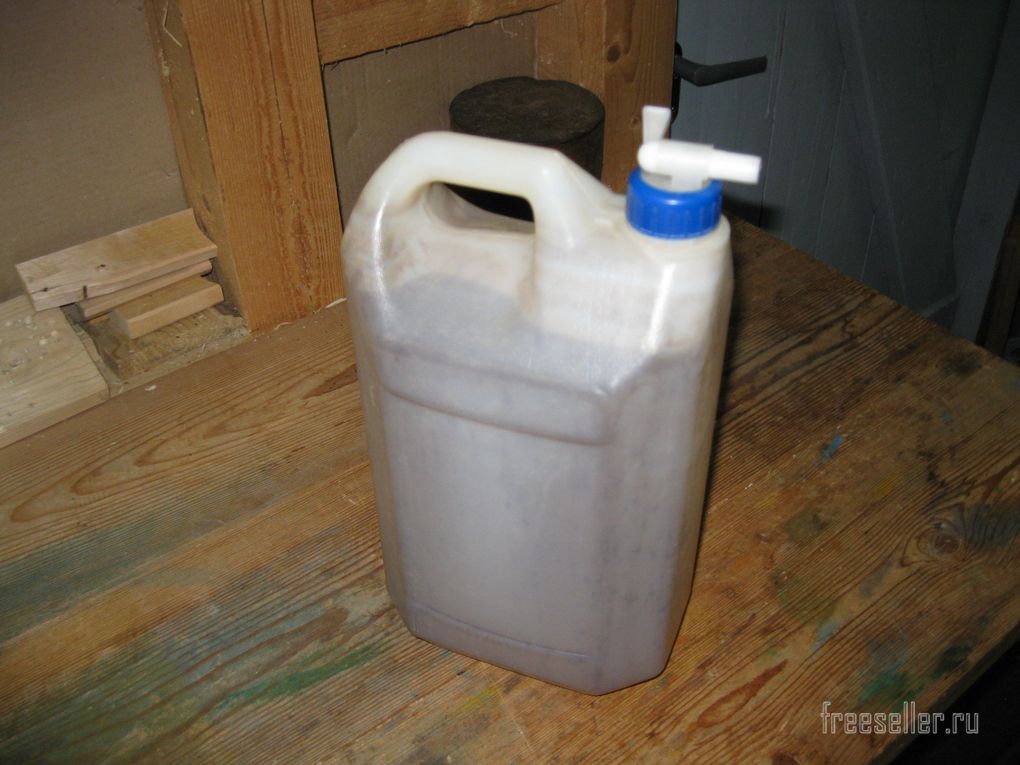

Вот так выглядит данная канистра в вертикальном положении. В таком положении, ее можно использовать для хранения воды.


Пластиковая канистра для хранения воды

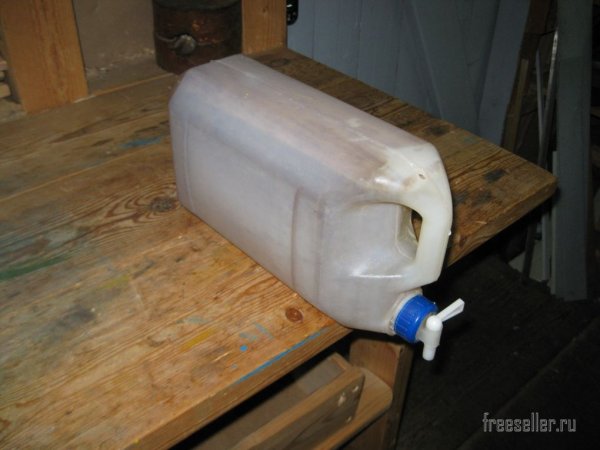

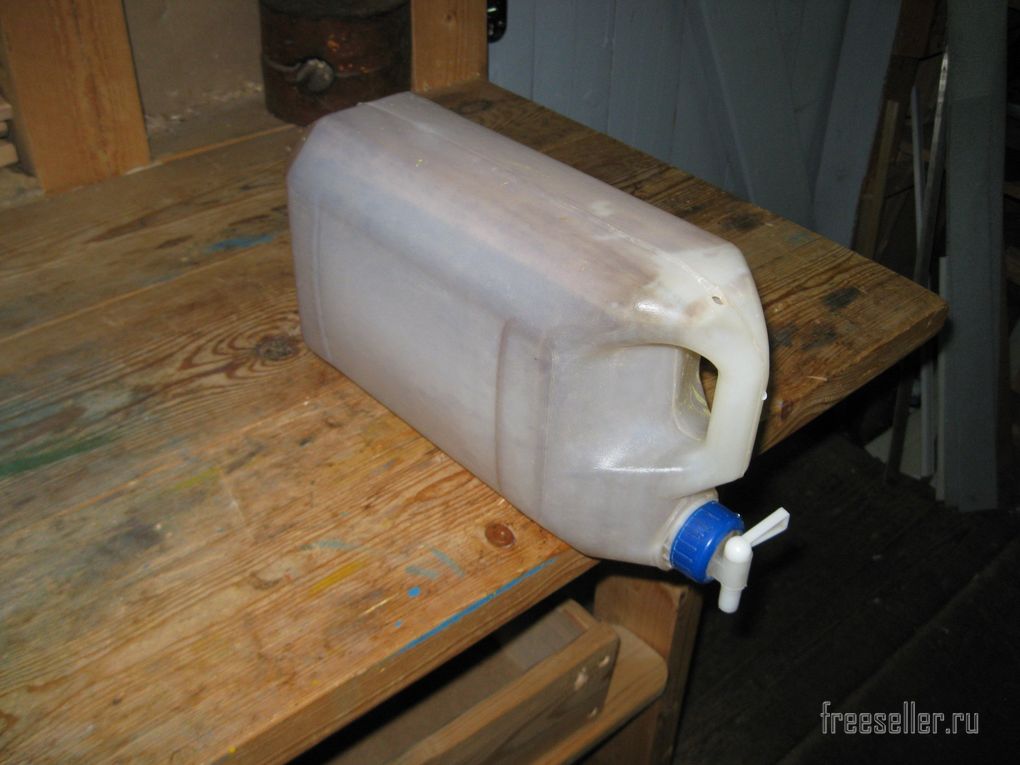

А так она выглядит в горизонтальном положении, в котором ее, собственно и можно использовать в качестве умывальника.


Пластиковая канистра для хранения воды


Как видно, чтобы пользоваться таким умывальником, необходимо сделать для канистры специальную полку, а лучше всего – переносной держатель, который можно было бы вешать в разных местах, например, во дворе на стену дома или сарая, в саду или дома в ванной комнате. При этом желательно, чтобы такой держатель был еще и складной и достаточно компактный для его удобного хранения.


В итоге, еще прошлой весной я стал подумывать об изготовлении такого держателя для канистры, однако руки все не доходили. И вот неожиданно, получилось так, что руки до него, у меня дошли на прошедших новогодних каникулах, когда я гостил у своего отца.


Получилось так, что на новогодних каникулах, я традиционно поехал на несколько дней, погостить в деревню к своему отцу. Обычно в это время года, там много разных интересных занятий, например, в самом разгаре зимняя рыбалка, катание на лыжах и т.п. Однако в этом году, из-за аномально теплой зимы не было ни рыбалки, ни лыж, а погода в январе, вообще стояла осенняя.


В результате, от нечего делать, я и занялся изготовлением упомянутого держателя, тем более что у отца нашлась такая же канистра, благодаря чему, я смог сделать держатель нужного размера.

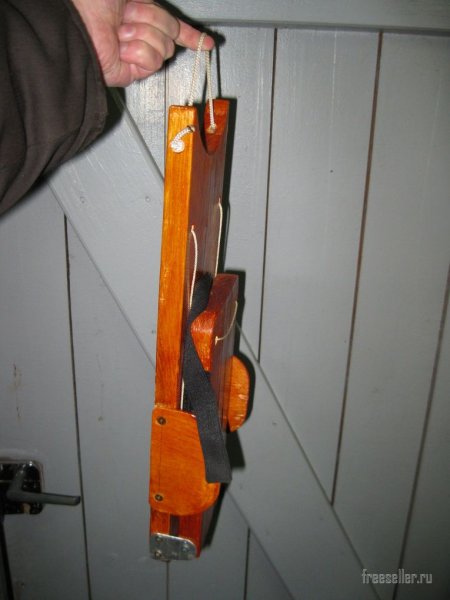

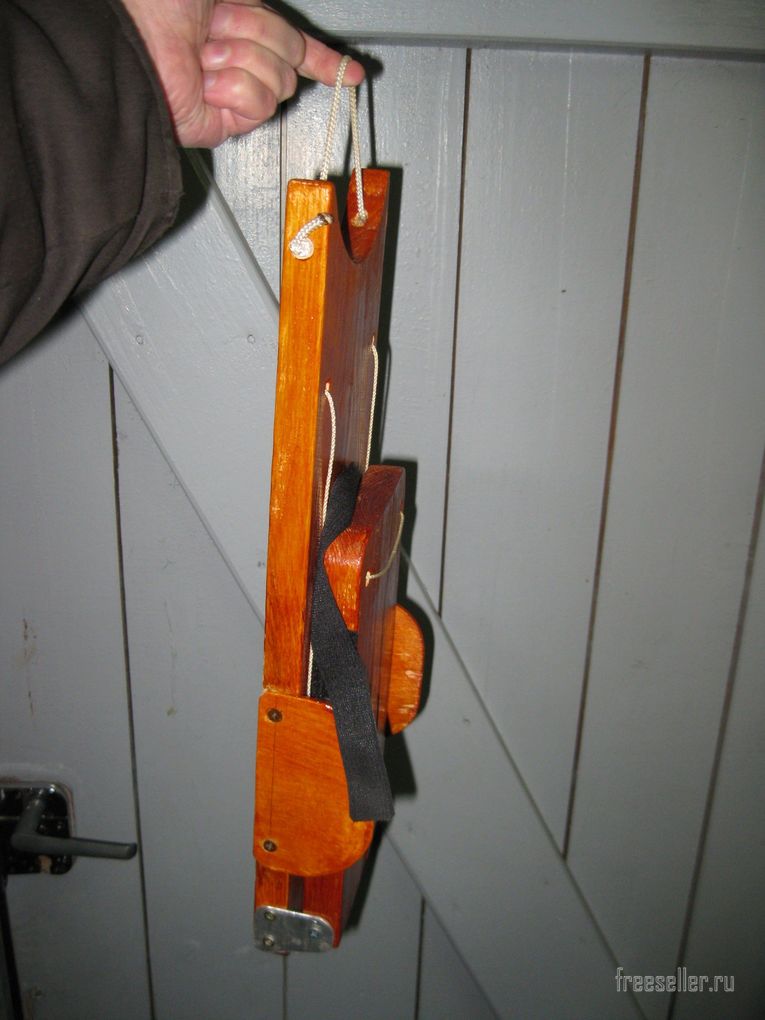

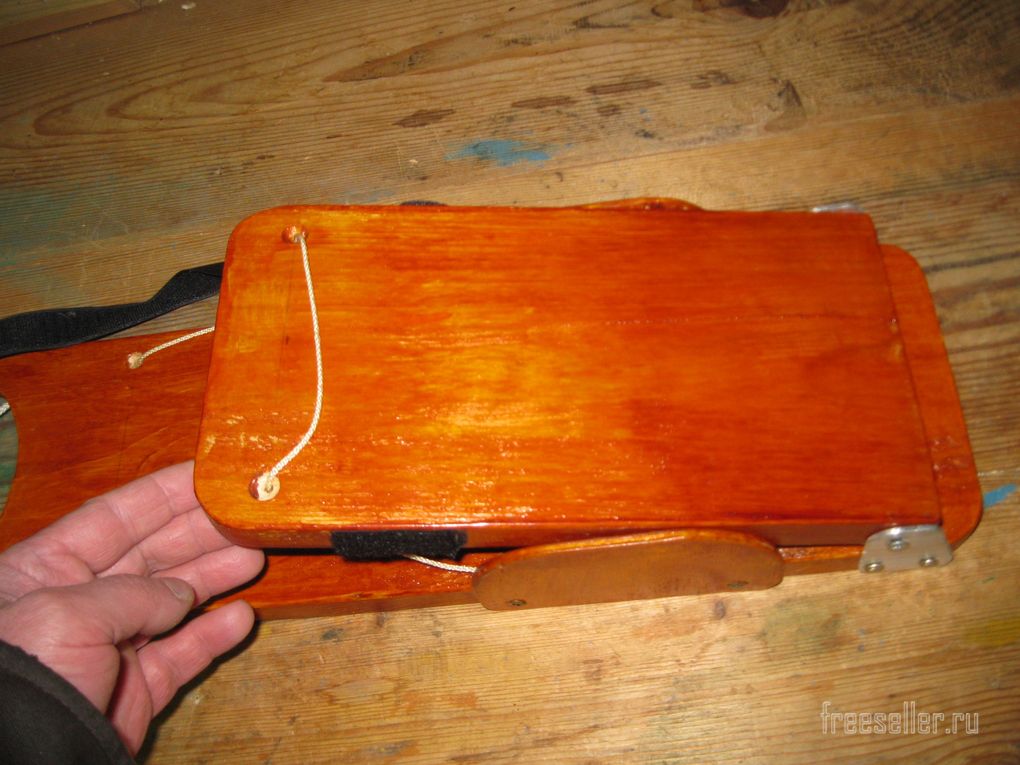

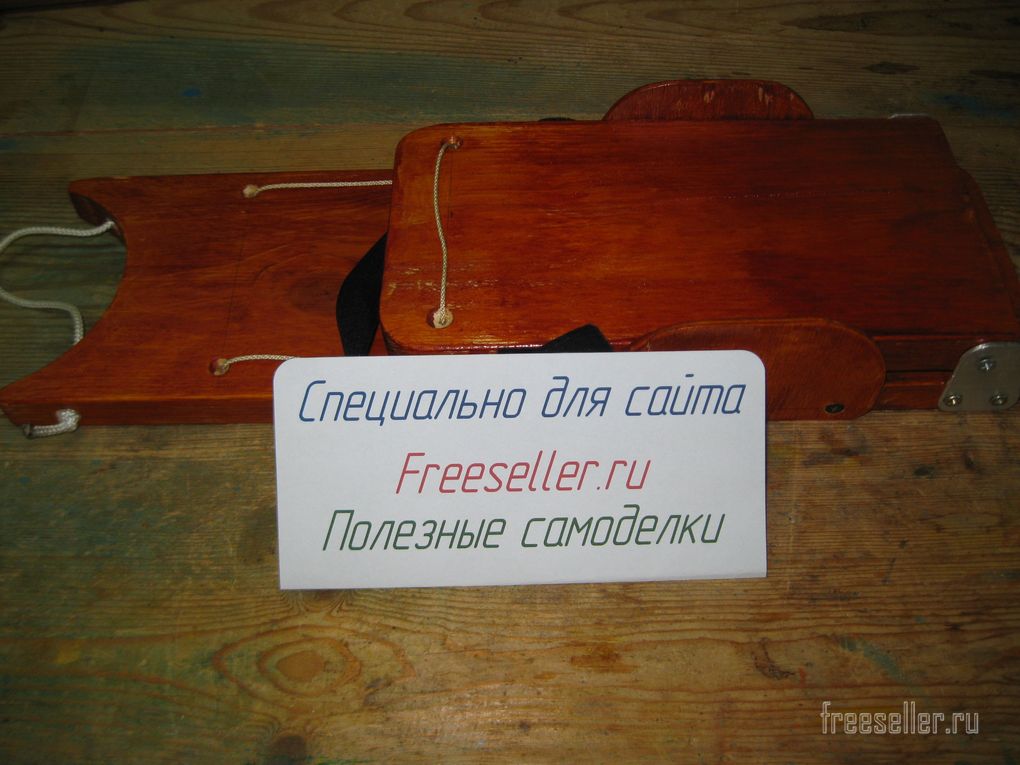

Вот так выглядит этот держатель в сложенном виде.


Держатель ждя умывальника из канистры Держатель ждя умывальника из канистры

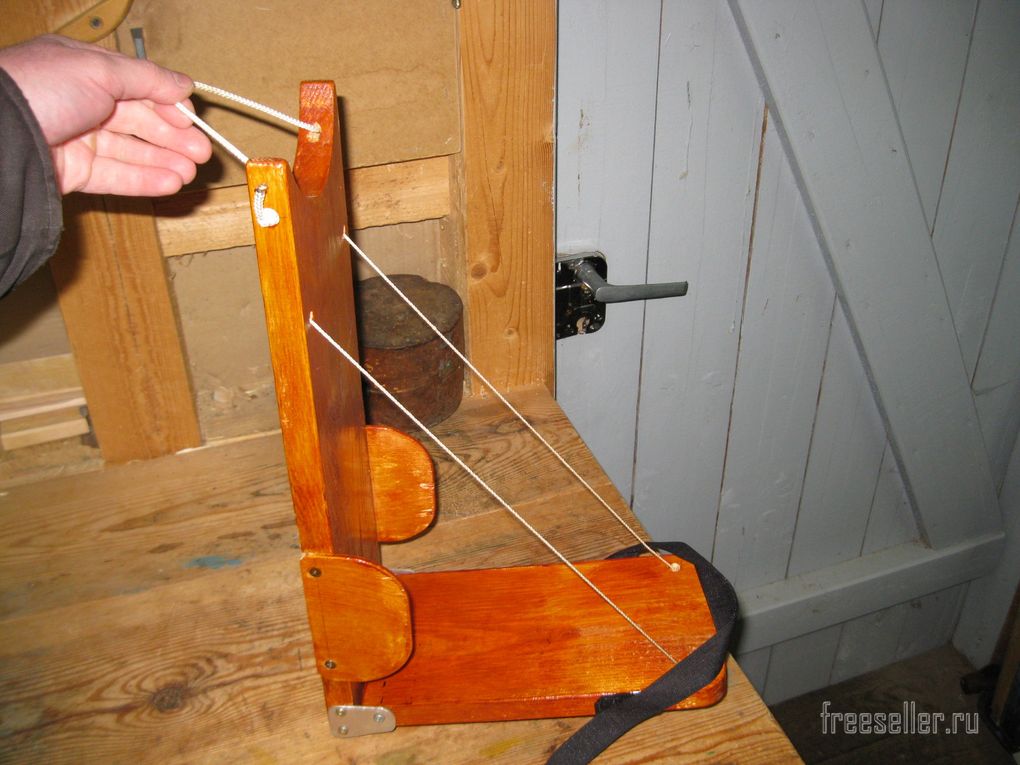

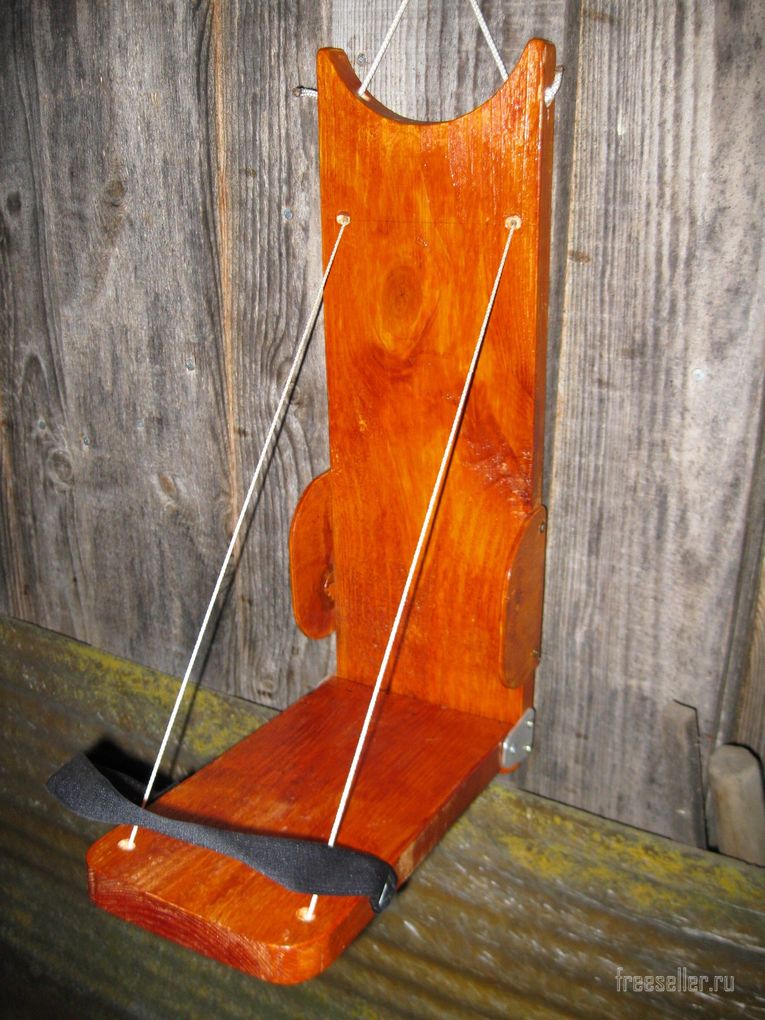

А вот так он выглядит в разложенном виде, готовым к работе.


Держатель ждя умывальника из канистры

Ну, а теперь я подробно опишу этапы его изготовления.


Материалы и инструменты

Для изготовления держателя, я использовал следующие принадлежности:


Материалы и крепежные элементы
  • Два отрезка доски толщиной 2 см, шириной 14 см, и длиной один 30 см, а другой 50 см;
  • Отрезок фанеры толщиной 4 мм, шириной 8 см, и длиной около 30 см;
  • Отрезок алюминиевой полосы толщиной 2 мм, шириной 40 мм, и длиной 100 мм;
  • Шесть шурупов с потайной головкой 4х30 мм;
  • Четыре шурупа по дереву 3,5х25 мм;
  • Два отрезка синтетической веревки или шнура, разной толщины;
  • Застежка «липучка»;
  • Скобы для строительного степлера, высотой 6 мм;
  • Лак для дерева.

Инструменты:

  • Чертежный и мерительный инструмент (карандаш, рулетка и угольник);
  • Шило;
  • Ножницы;
  • Электролобзик с пилкой для фигурного реза;
  • >Электродрель-шуруповерт;
  • Сверла по металлу диаметрами 3 мм, 4 мм, и 6 мм;
  • Сферическая фреза по дереву;
  • Зубило и молоток;
  • Напильник по металлу;
  • Отверточная бита РН2, для заворачивания шурупов;
  • Наждачная бумага.



Порядок изготовления держателя


Данный держатель я делал из того, что было под рукой. В качестве основы держателя, я взял два обрезка от струганных досок, оставшихся у отца после строительства сарая.

Один из этих обрезков длиной примерно 30 см, будет служить полкой для канистры. Поэтому у него я слегка скруглил уголки при помощи электролобзика.


Изготовления держателя для умывальника

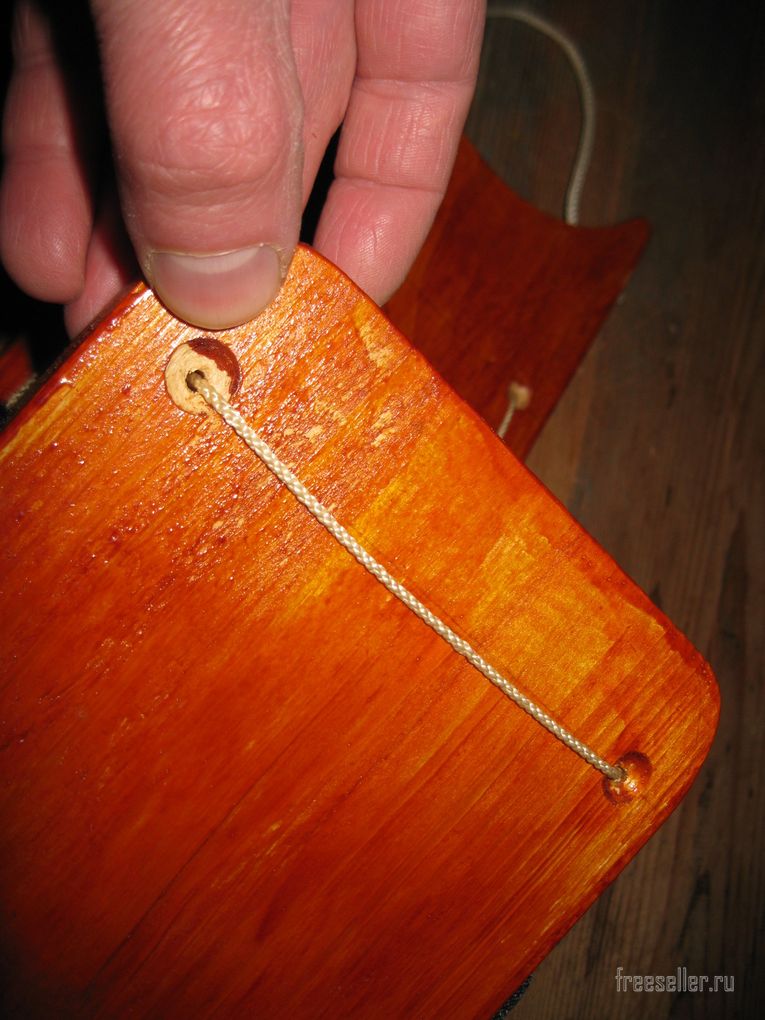

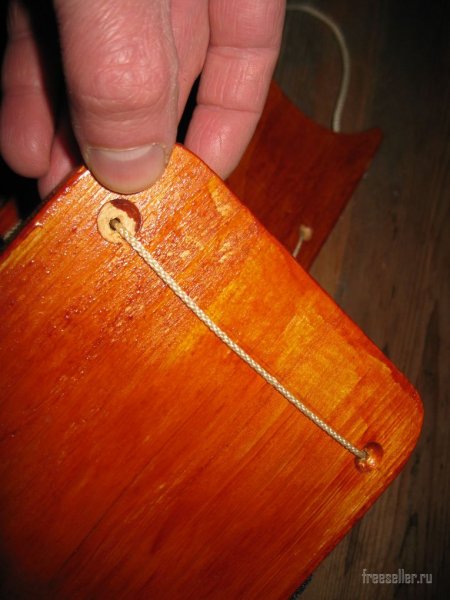

А затем в уголках просверлил два отверстия диаметром 3 мм, под веревку, благодаря которой при подвешивании держателя на стену, эта полка будет находится под прямым углом относительно стены.


Изготовления держателя для умывальника

Острые кромки этих отверстий, я слегка раззенковал при помощи сферической фрезы по дереву.

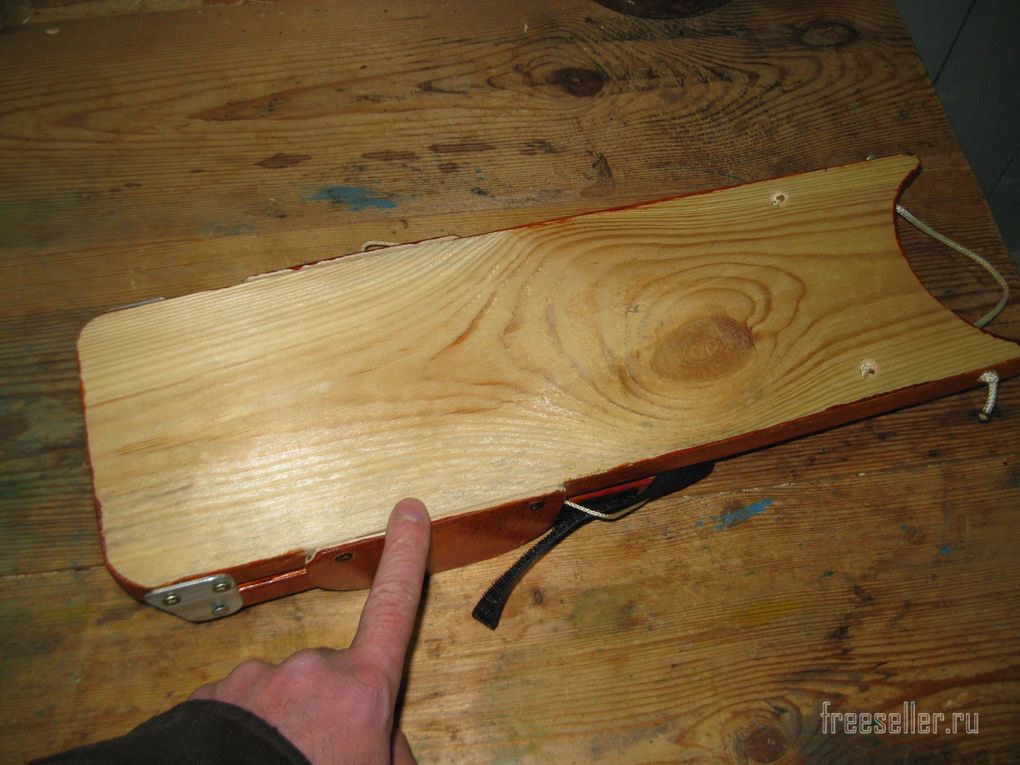

После этого, я подготовил второй отрезок такой же дощечки, длиной 50 см.


Изготовления держателя для умывальника

В верхней его части также просверлил два отверстия под веревку.


Изготовления держателя для умывальника

А с самого верха, пропилил в этой дощечке вот такую полукруглую выемку.


Изготовления держателя для умывальника

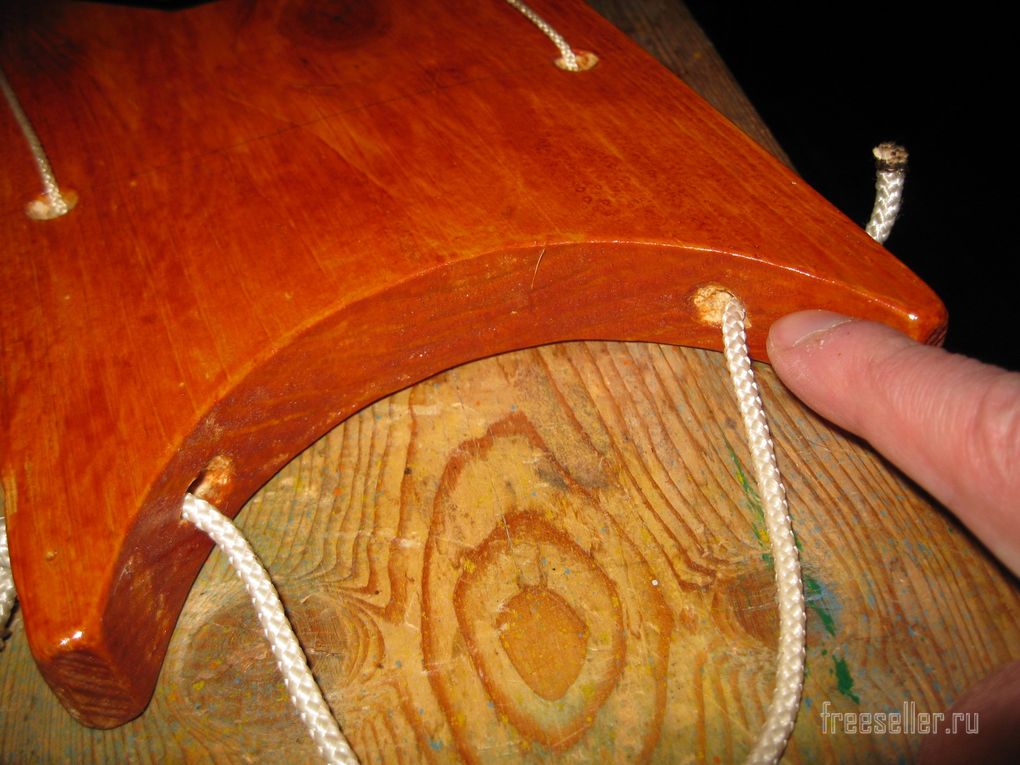

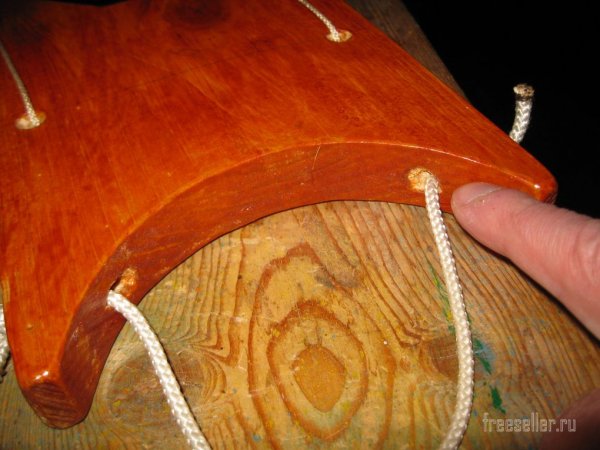

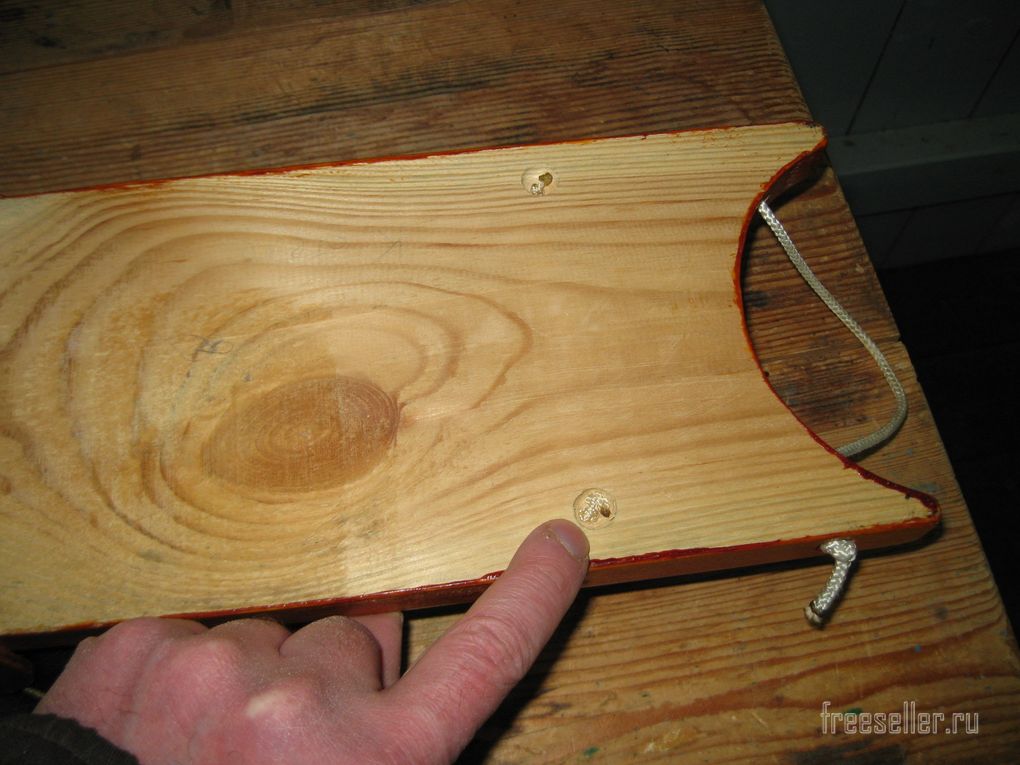

Затем с краев этой выемки просверлил отверстия диаметром 6 мм, под веревку. Их кромки также слегка раззенковал.


Изготовления держателя для умывальника

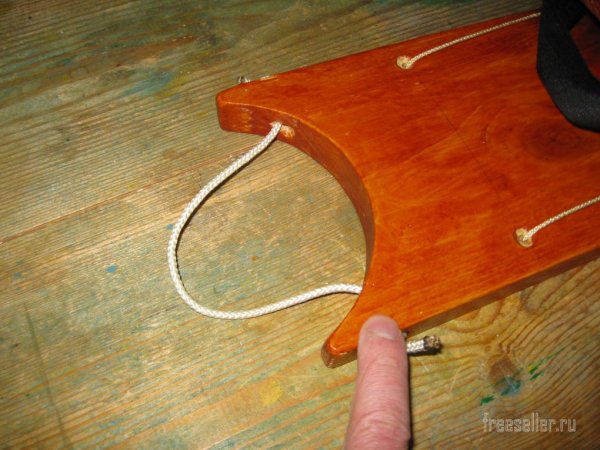

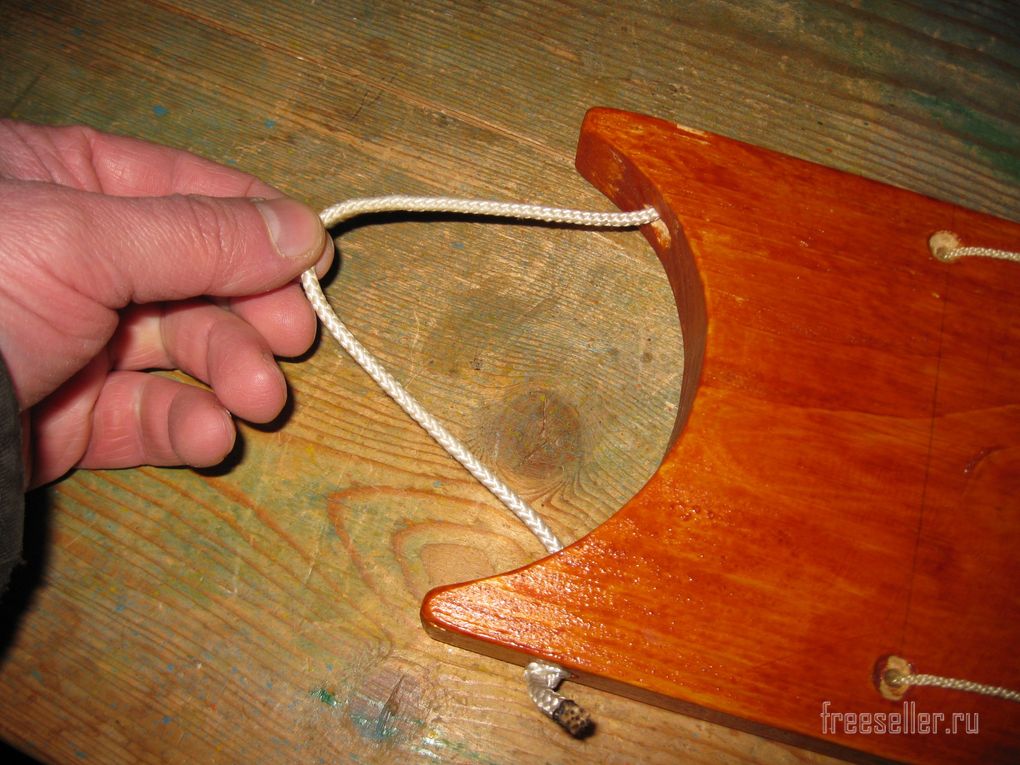

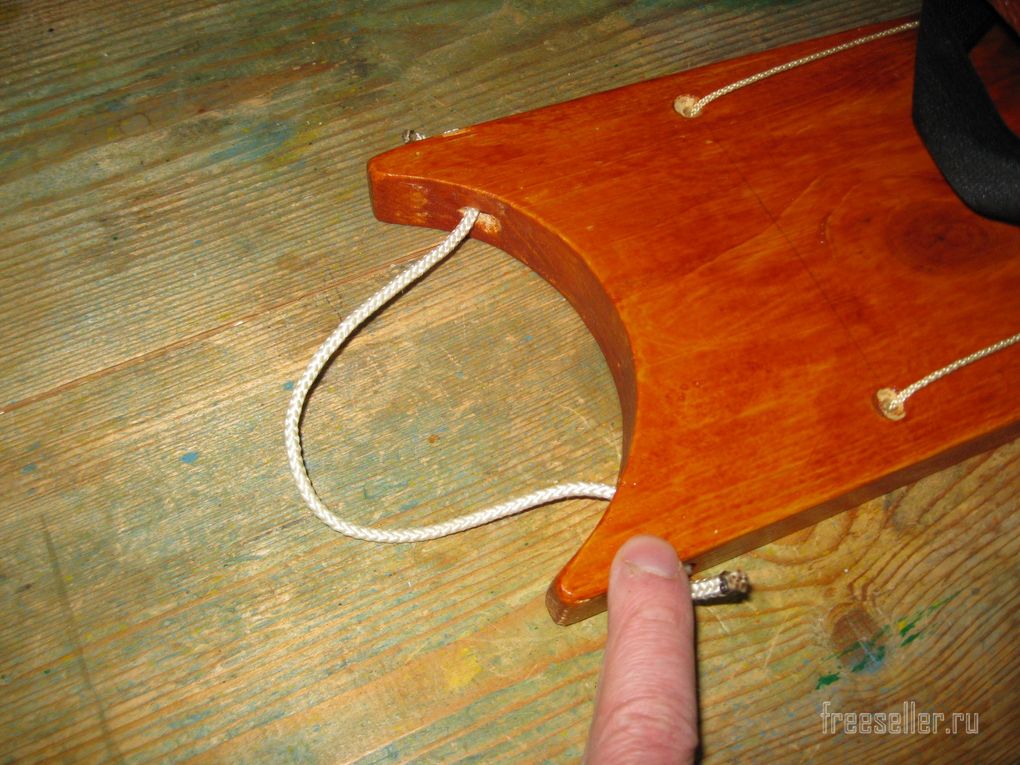

Позже, я вставил в эти отверстия, отрезок прочной веревки диаметром 5 мм, для удобного подвешивания держателя. Чтобы веревка не выскакивала из отверстий, на ее концах я завязал узлы.


Изготовления держателя для умывальника

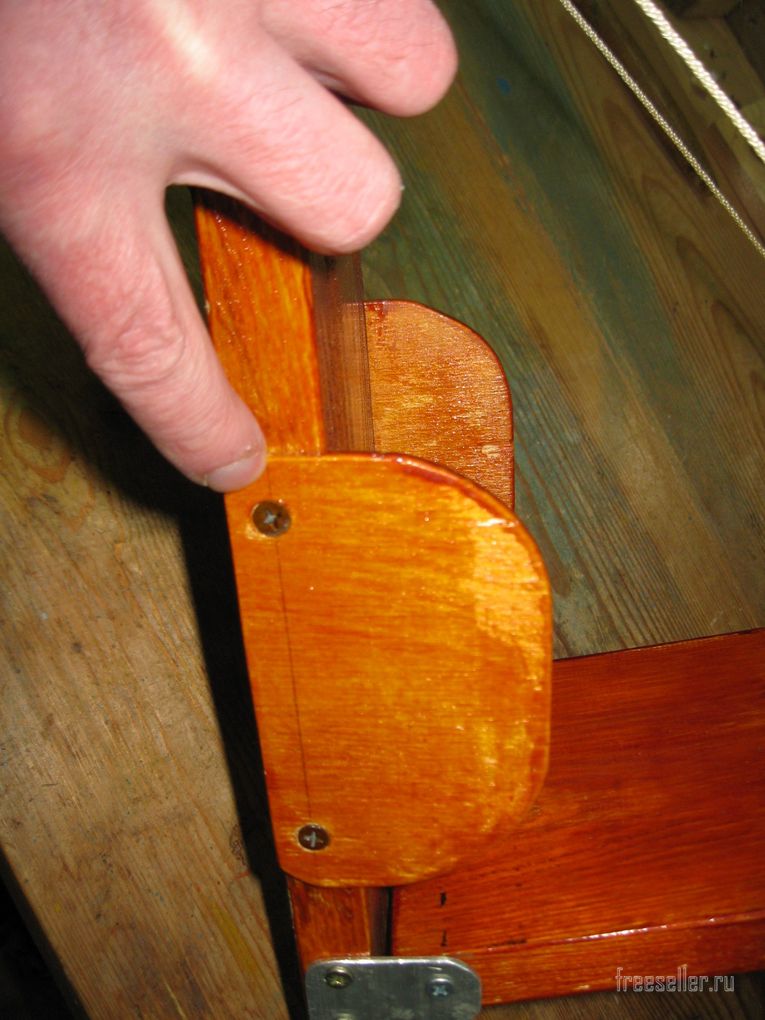

Кроме того, при помощи электролобзика выпилил два вот таких отрезка тонкой фанеры и прикрутил их шурупами к данной дощечке снизу.


Изготовления держателя для умывальника

Эти отрезки фанеры должны играть роль боковых ограничителей, чтобы днище канистры не ерзало и не соскальзывало в стороны с горизонтальной полки.


Изготовления держателя для умывальника

Затем оставалось сделать шарнирное соединение между двумя дощечками. В принципе это можно было сделать при помощи небольших петель, однако, поскольку их у меня под рукой не было, я пошел другим путем.


Из найденного в мастерской у отца, отрезка алюминиевой полосы, я сделал две вот таких детали.


Изготовления держателя для умывальника

Причем вырезал их не пилой, а просто вырубил при помощи зубила и молотка, а потом обработал напильником.

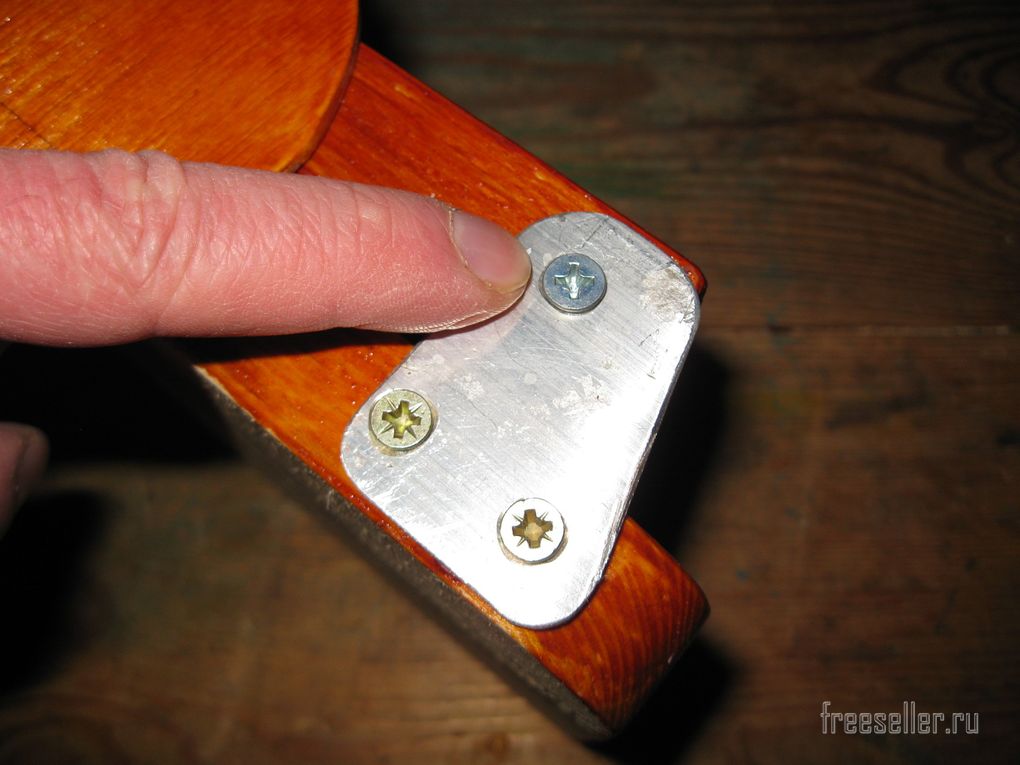

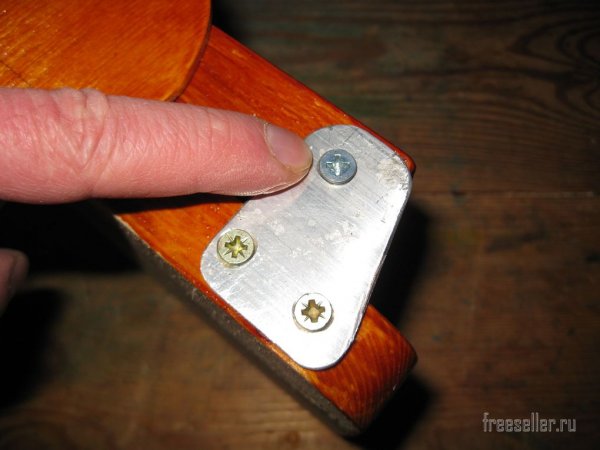

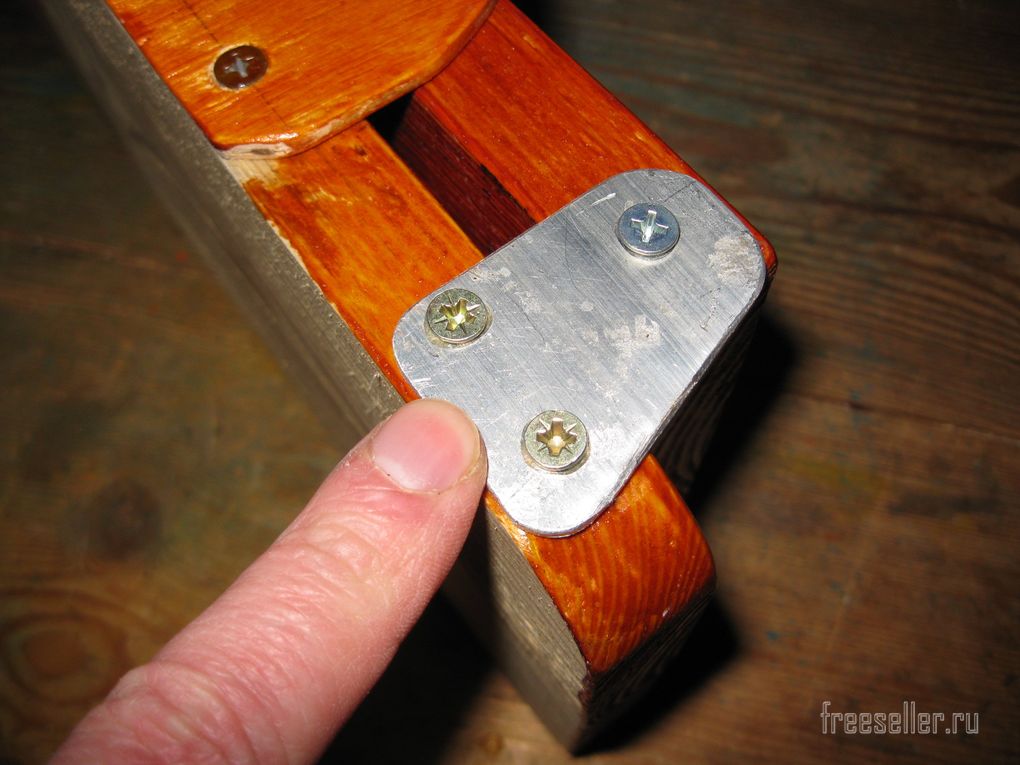

В каждой детали, я просверлил по три отверстия диаметром 4 мм, а затем прикрутил эти детали, каждую двумя шурупами по бокам вертикальной дощечки снизу. После чего, прикрутил к этим деталям вторую дощечку-полку, по одному шурупу с каждой стороны.


Изготовления держателя для умывальника

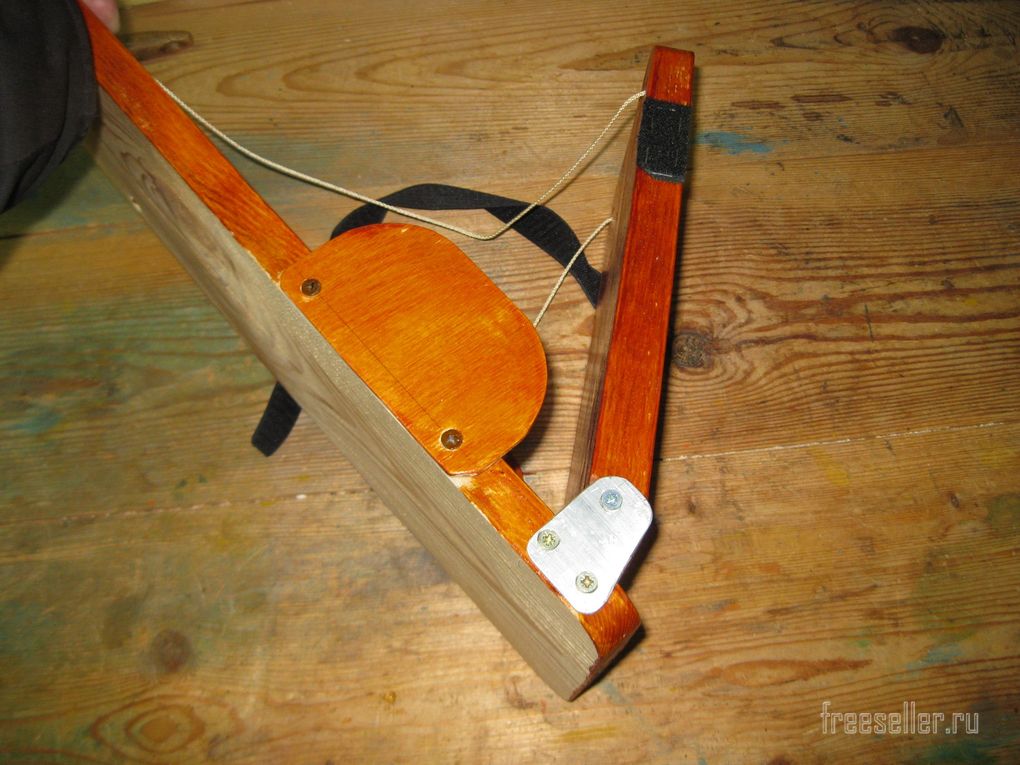

Таким образом, у меня получилось шарнирное соединение, в результате чего, нижняя дощечка-полка, может вращаться относительно верхней вертикальной дощечки.


Изготовления держателя для умывальника

После этого, я окончательно обработал все деревянные детали наждачной бумагой и покрыл лаком.

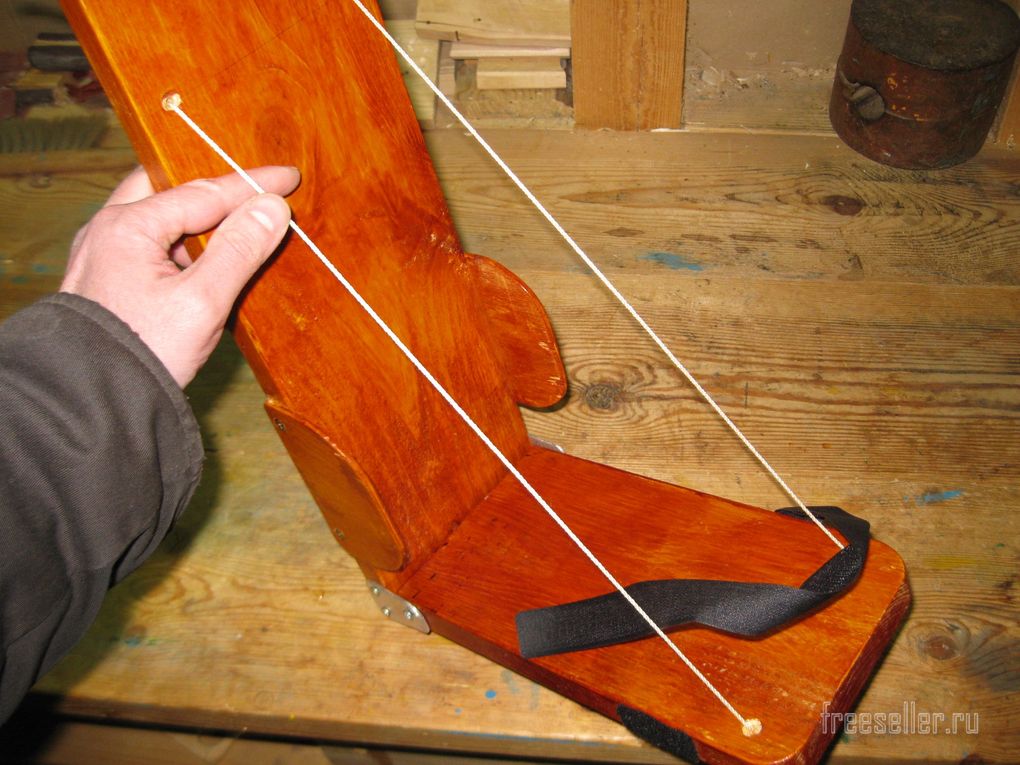

Ну, а затем окончательно собрал данный держатель, смонтировав на нем веревки, то есть собственно отрезок веревки вверху, который будет служить вешалкой и отрезок более тонкой веревки, по бокам, который будет служить для раскладывания держателя в рабочее состояние под прямым углом.


Изготовления держателя для умывальника

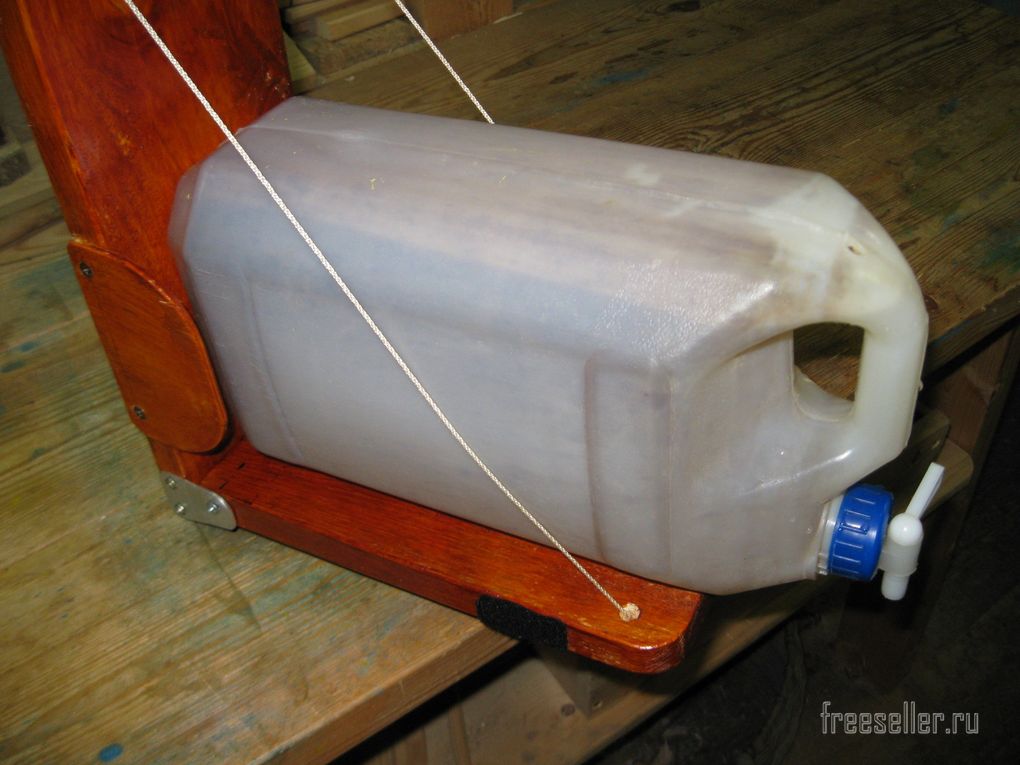

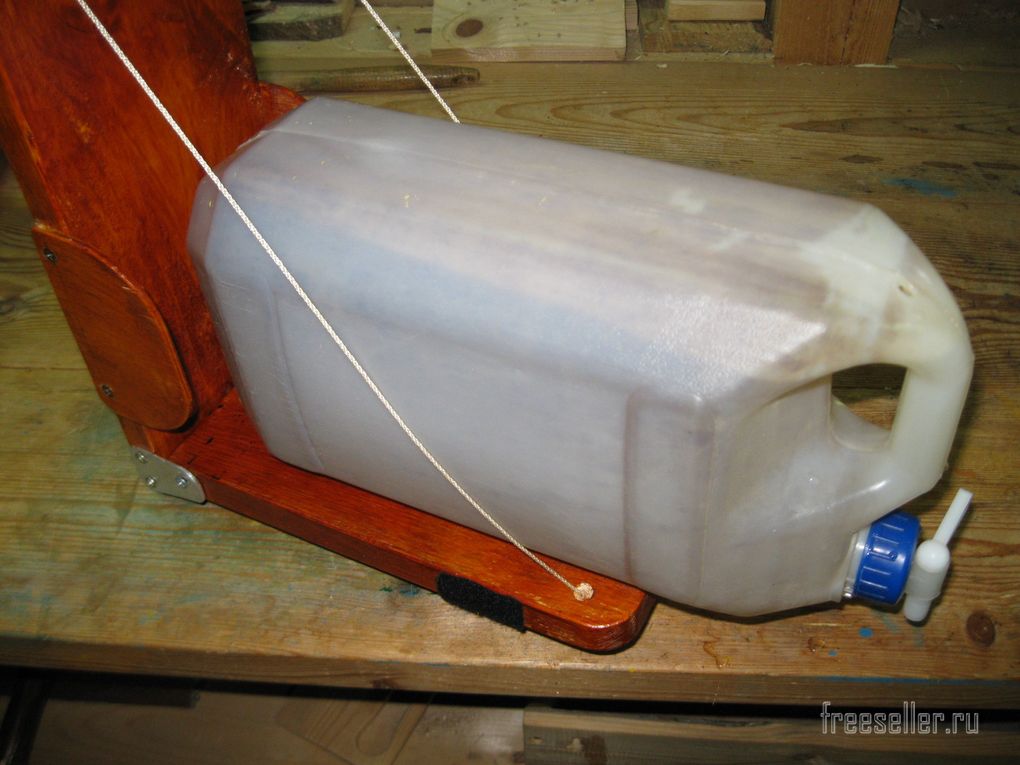

Надо сказать, что боковые веревки служат еще и дополнительному удержанию канистры на полке и не дают ей соскальзывать в стороны.


Изготовления держателя для умывальника

Однако после испытания держателя, выяснилось, что необходимо дополнительное крепление для канистры спереди, поскольку по мере того, как канистра опорожняется и становится легче, она начинает соскальзывать вперед, особенно при открывании и закрывании крана.


Это крепление, я сделал из застежки-липучки.

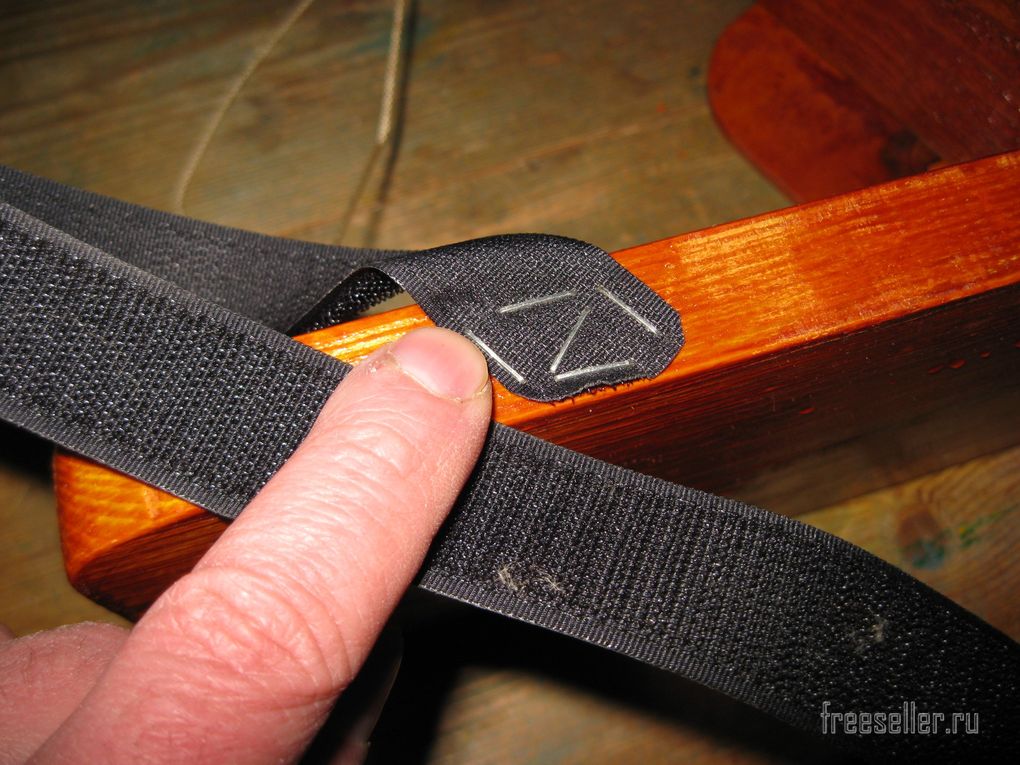

При этом длинную полосу одной из сторон этой застежки, я прикрепил при помощи строительного степлера к одной боковой стороне полки.


Изготовления держателя для умывальника

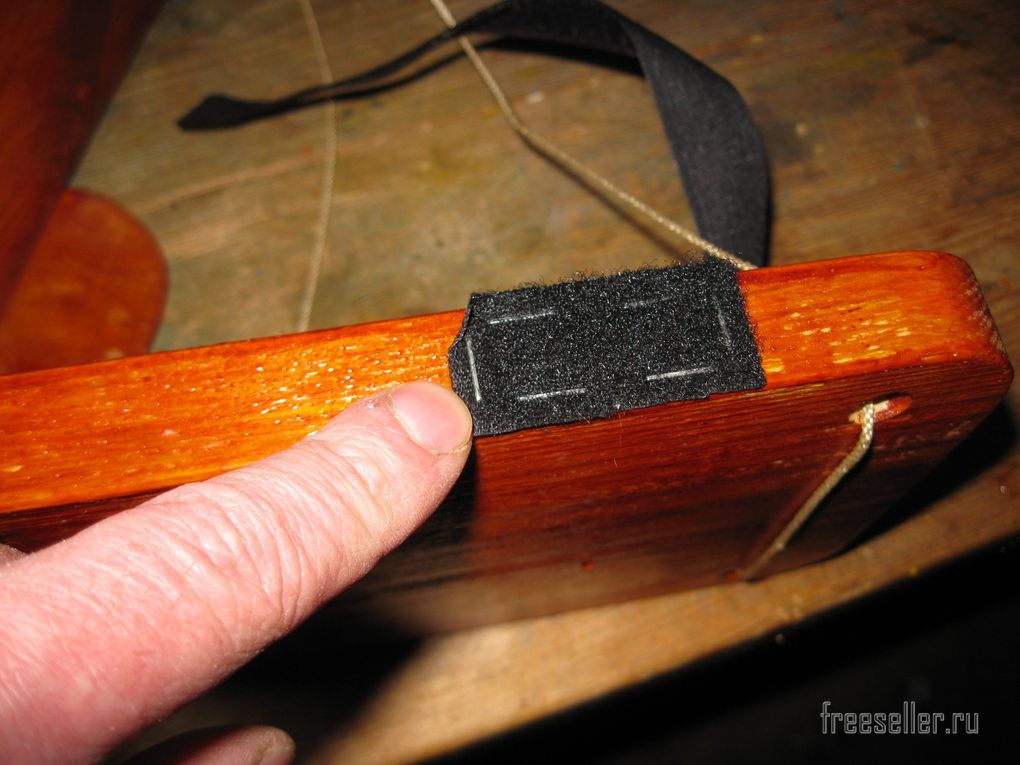

А ко второй стороне полки, также прикрепил отрезок ответной стороны застежки.


Изготовления держателя для умывальника

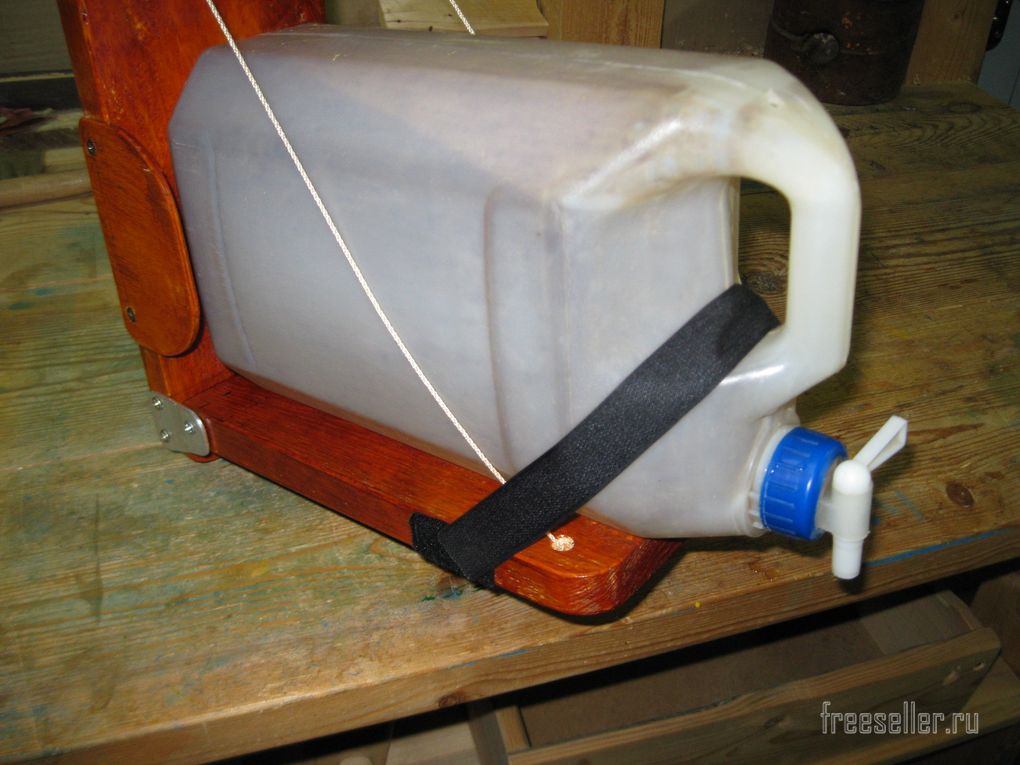

В итоге, после того, как канистра кладется на полку, она дополнительно фиксируется длинной полосой застежки продетой под рукояткой канистры.


Уличный умывальник из пластиковой канистры с удобным держателем

Проведенные после этого испытания, показали, что подобный держатель прекрасно справляется со своей задачей.

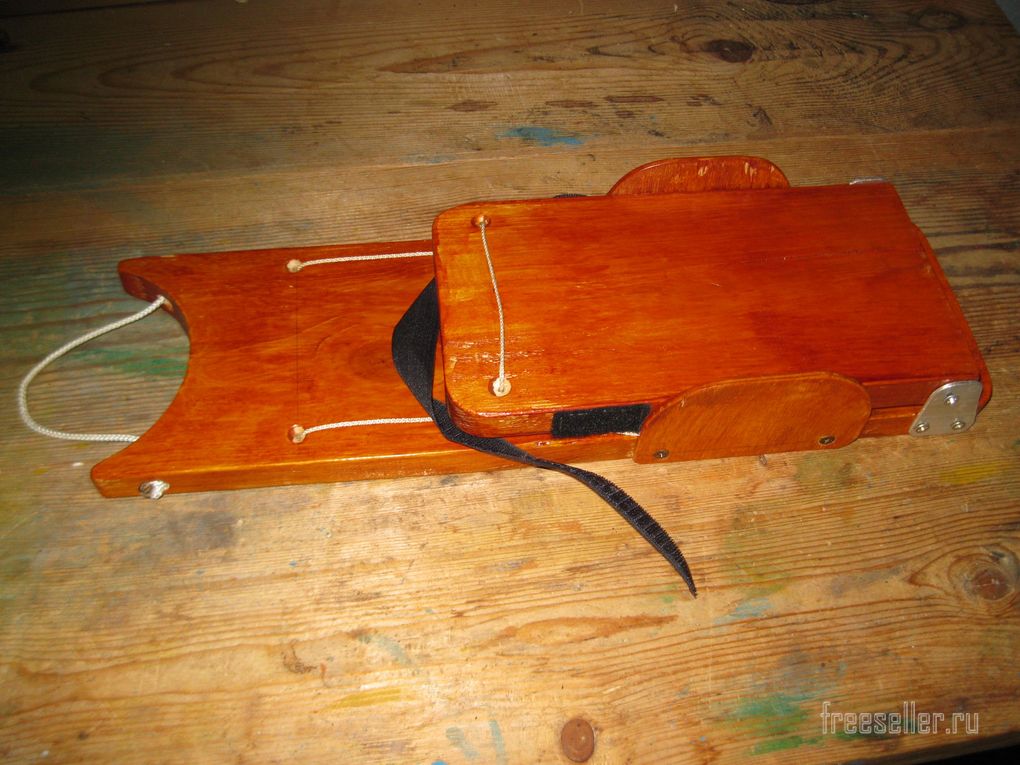

В сложенном виде, он весьма компактен, и его удобно хранить и переносить.


Уличный умывальник из пластиковой канистры с удобным держателем

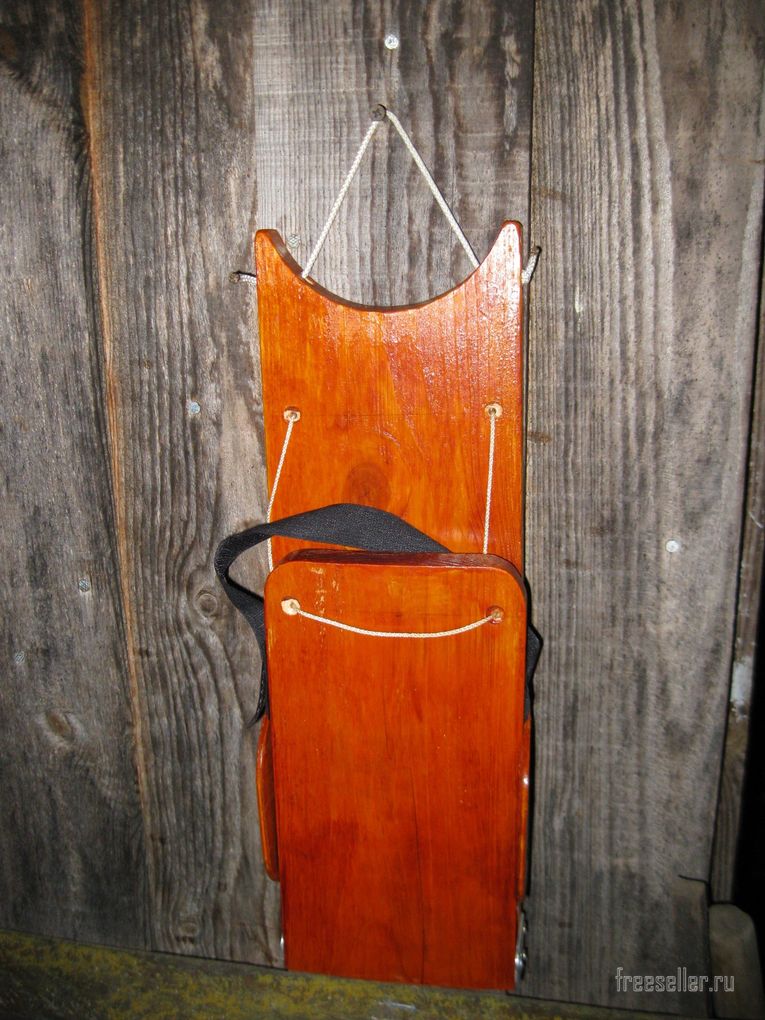

Когда же необходимо быстро повесить умывальник, например, на стену сарая, мы берем этот держатель и вешаем его на нужной нам высоте, на любой подходящий шуруп, гвоздь или крючок на стене, вот таким образом.


Уличный умывальник из пластиковой канистры с удобным держателем

Затем раскладываем этот держатель, опуская на нем полку.


Уличный умывальник из пластиковой канистры с удобным держателем

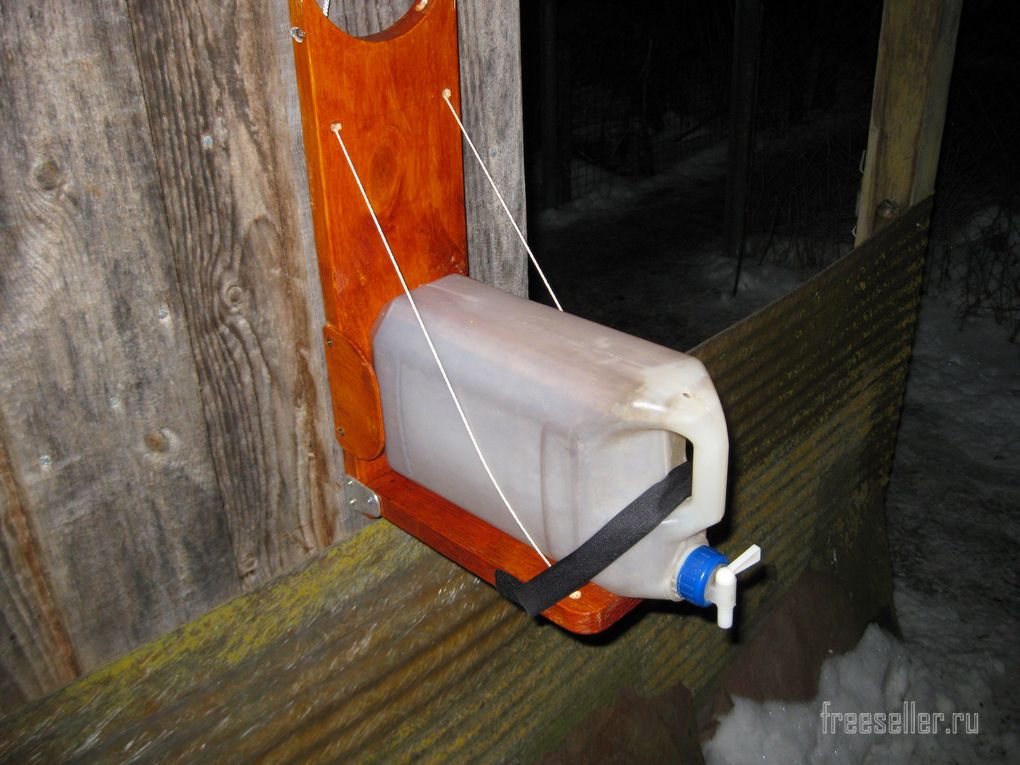

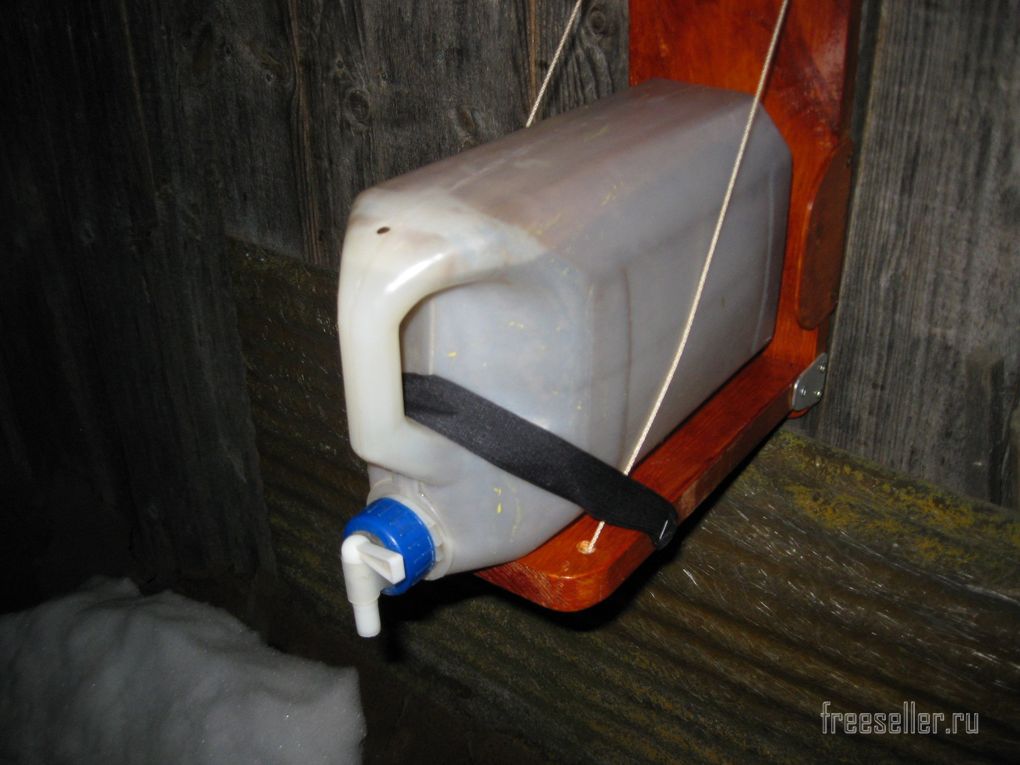

На полку кладем канистру с водой и фиксируем ее застежкой-липучкой.


Уличный умывальник из пластиковой канистры с удобным держателем Уличный умывальник из пластиковой канистры с удобным держателем Уличный умывальник из пластиковой канистры с удобным держателем

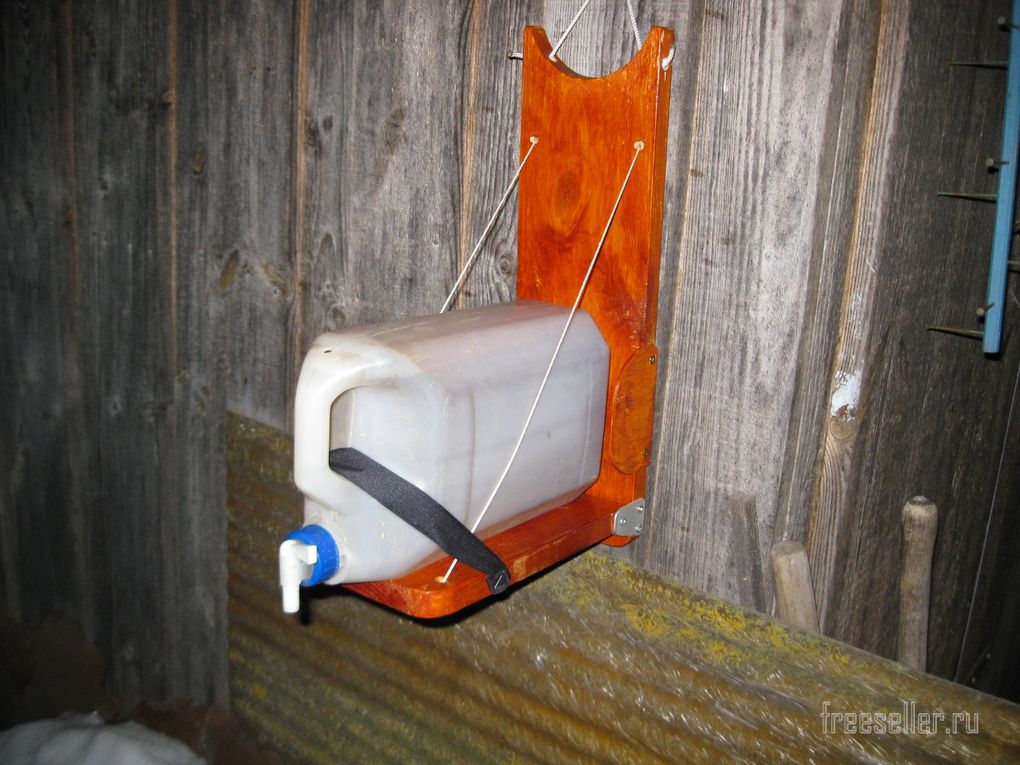

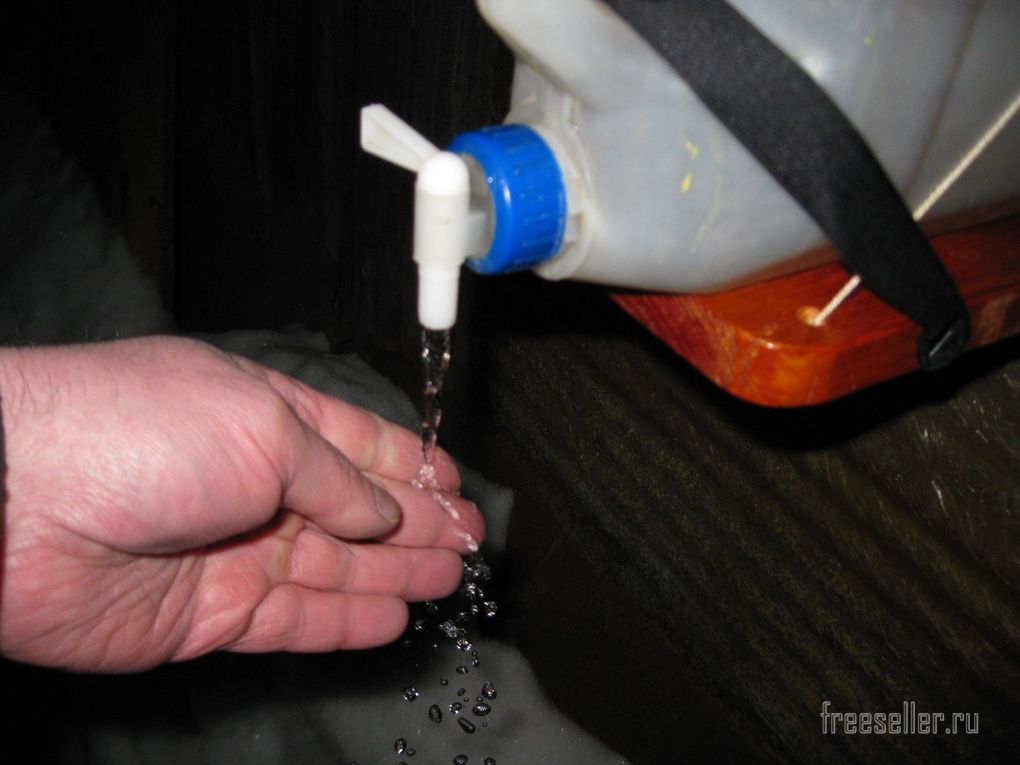

Ну и затем нашим умывальником можно пользоваться!


Уличный умывальник из пластиковой канистры с удобным держателем

В общем, нужно отметить, что и держатель и сам умывальник из канистры, получились весьма удобные, так, что будущим летом, этим умывальником можно будет пользоваться, как на улице, так и дома в случае необходимости (если отключат воду).


Ну, а у меня на этом все! Всем пока, а также желаю всем самодельщикам удачного воплощения своих идей и замыслов в реальных самоделках!
