Переделка фонаря под Li-ion аккумулятор. Простая пошаговая инструкция.


Простая пошаговая инструкция по переделке фонарика со свинцовым аккумулятором на li-oon батарею.


Принесли на работе старый фонарь. Провел диагностику. Высох свинцовый аккумулятор. Замена его не целесообразна. Первоначально решили пустить фонарь на запчасти. Так как занимаюсь, восстановление разных аккумуляторов, то накопилось много а

ккумуляторов формата 18650.

Материалы для доработки

  • фонарь;
  • аккумуляторы Li-ion;
  • контроллер заряда;
  • плата питания на 5 вольт;
  • сетевой разъем;
  • листовой пластик;
  • инструменты, паяльник.

О компонентах

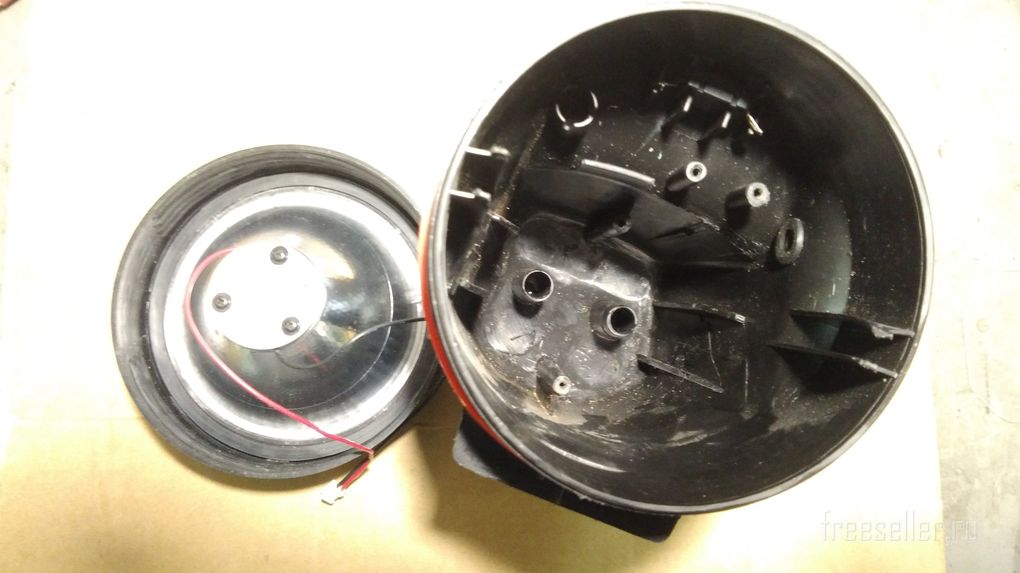

Собственно сам фонарь. Свинцовый аккумулятор уже извлек. Провода и плату с разъемом питания тоже удалил.

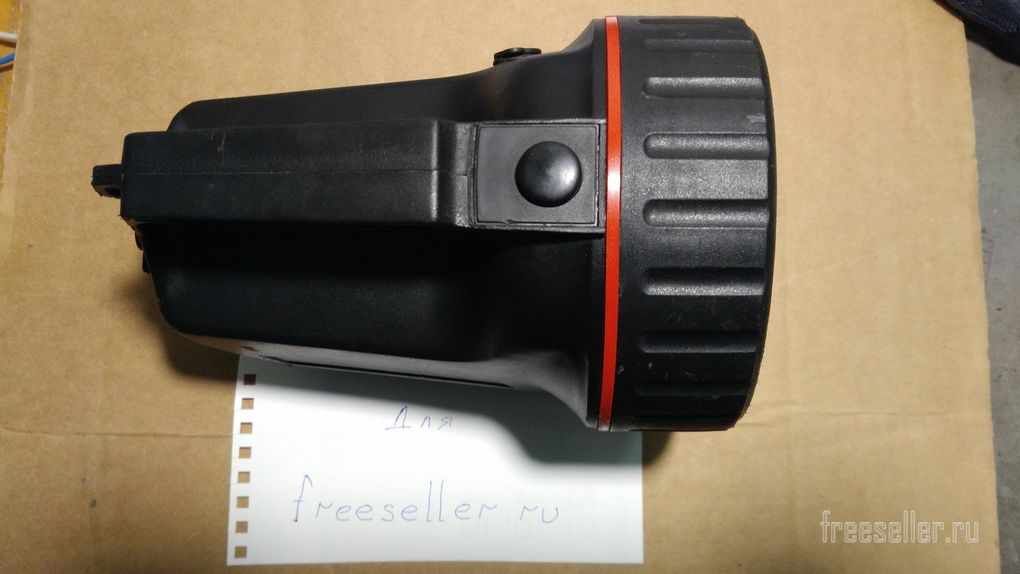

Фонарик под замену аккумулятора

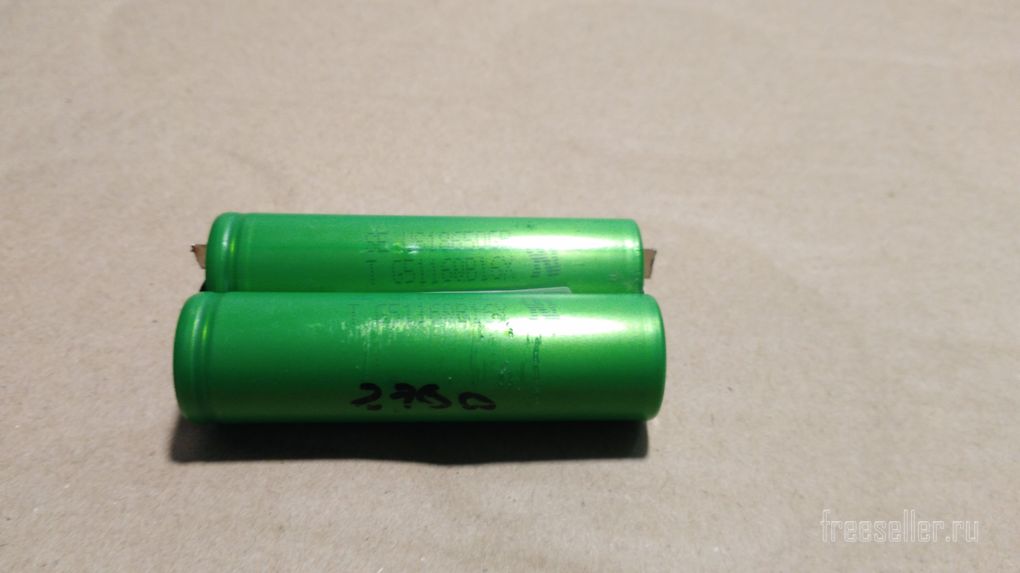

Пара аккумуляторов формата 18650. Общая емкость 2760 мАч.

Аккумуляторы формата 18650

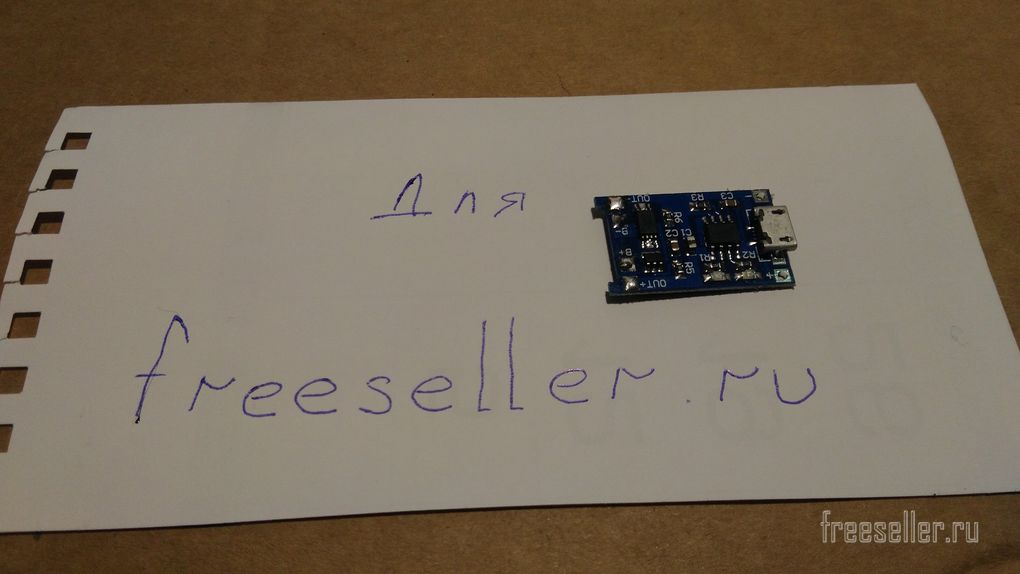

Контроллер заряда на TP4056 из Китая. Я взял с защитой. Можно применить и раздельные платы. Аккумуляторы формата 18650

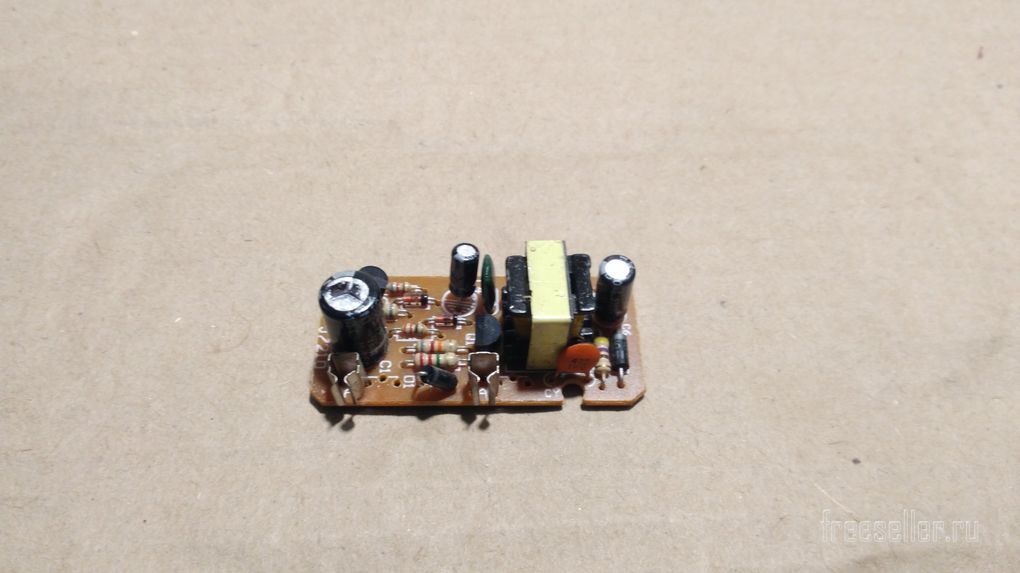

Плата с зарядного устройства старого мобильного телефона. На выходе 5.1 вольта.

Плата зарядного устройства от старого телефона

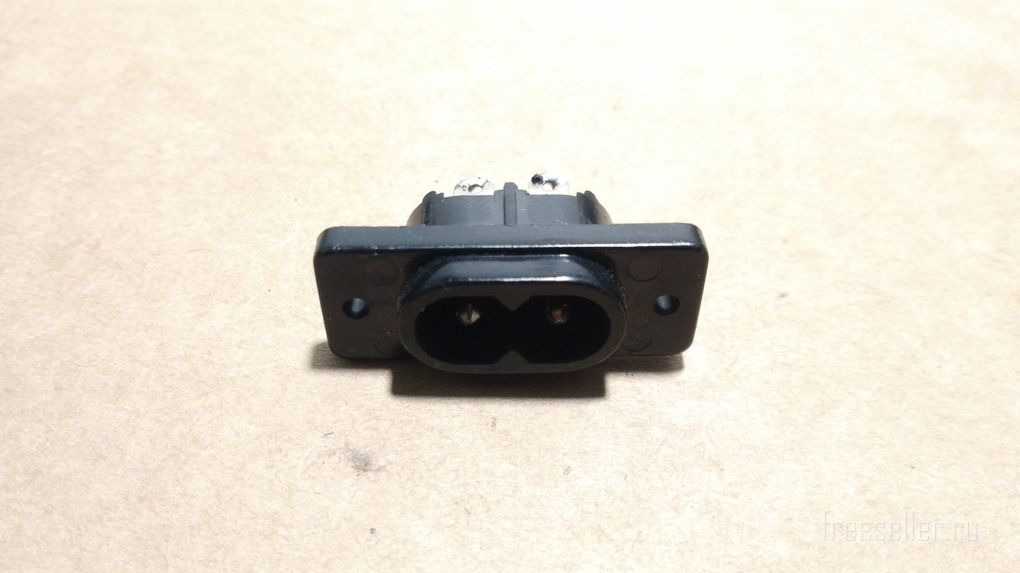

Сетевой разъем от старого устройства. На принтере такой тоже можно найти.

Сетевой разъем бывший в употреблении

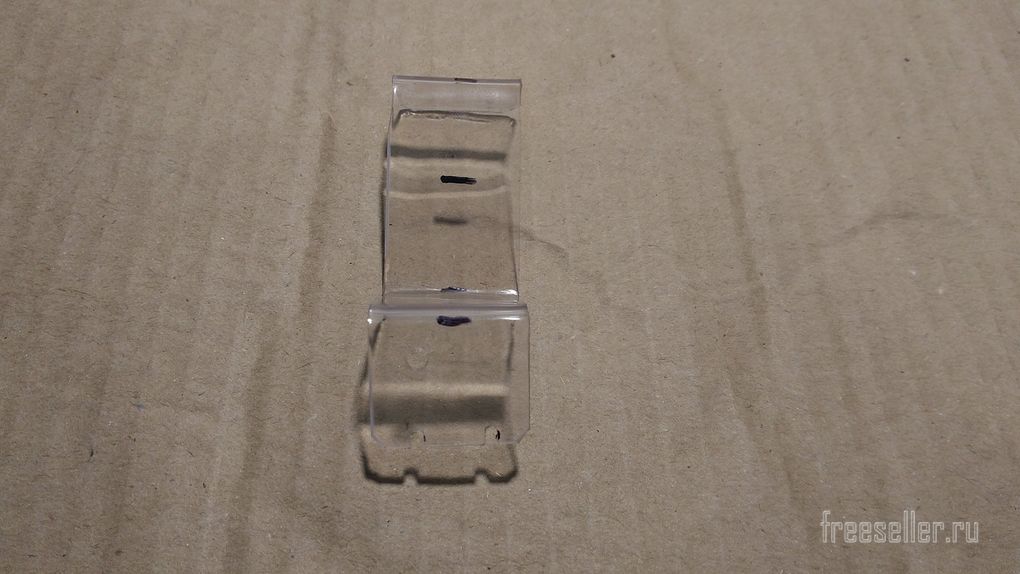

Отрезок прозрачного пластика. Отверстия разметил и просверлил.

Кусок прозрачного пластика


Сборка

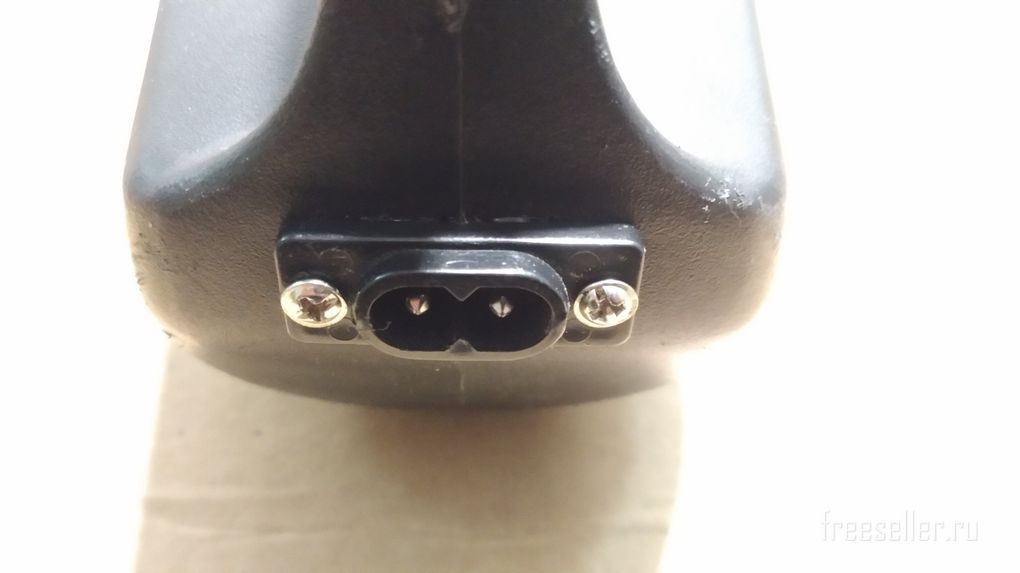

Сетевой разъем устанавливаю на заднюю панель фонаря. Предварительно делаю окошко под него.

Процесс передели фонарика под li-ion аккумулятор

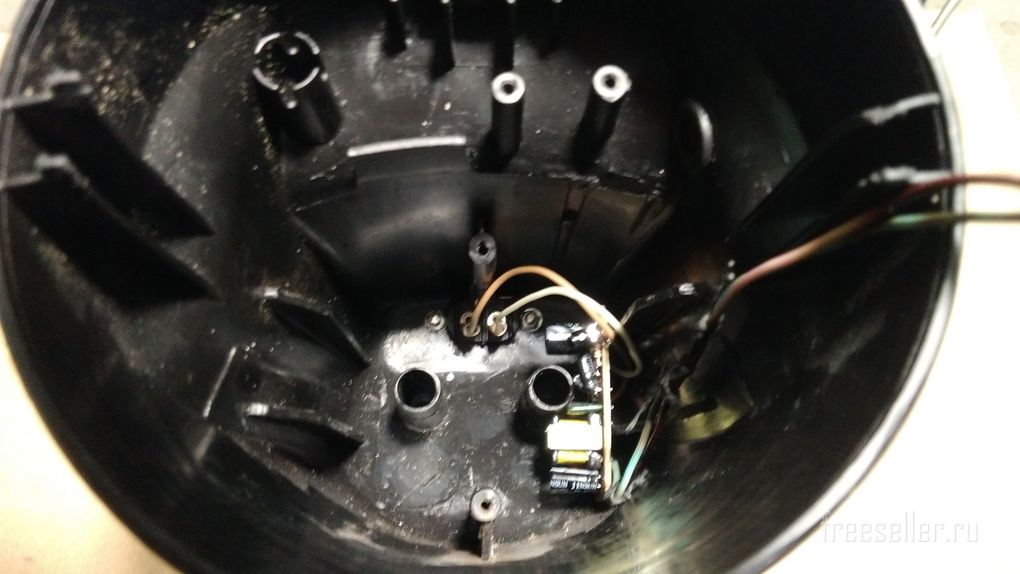

К плате зарядного устройства припаиваю провода. Входные провода припаиваю к сетевому разъему. Плату плотно устанавливаю за стойку фонаря. Она очень крепко там держится.

Процесс передели фонарика под li-ion аккумулятор

Выходные провода припаиваю к контроллеру. С контроллера вывожу две пары проводов. Одна пара идет на аккумуляторы, вторая на светодиод.

Процесс передели фонарика под li-ion аккумулятор

Плату контроллера устанавливаю на дно фонаря. Предварительно сделал отверстие для индикации процесса заряда. Плату придавил отрезком пробки от вина. Пластину прозрачного пластика прикручиваю.

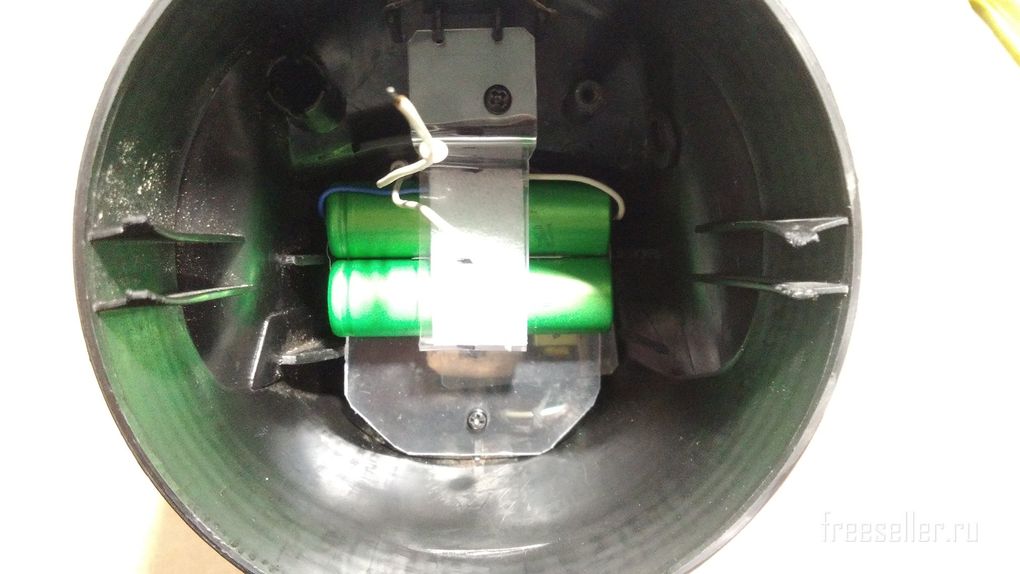

Для фиксации аккумуляторов применил еще отрезок пластика.

Процесс передели фонарика под li-ion аккумулятор

Процесс передели фонарика под li-ion аккумулятор

Токоограничивающий резистор, был на плате старого фонаря, оставил.

Процесс передели фонарика под li-ion аккумулятор

Припаял к держателю-радиатору светодиода. Плюсовой провод разрывается кнопкой. Минус идет напрямую.

Процесс передели фонарика под li-ion аккумулятор

Закрываю. Заряжаю и отдаю человеку. По истечении двух недель, полет нормальный. Человек доволен. Так можно доработать множество габаритных фонарей.
