Стойка из полипропилена для дрели

Вертикально- горизонтальная стойка для эл. дрели с широкими возможностями применения. Первоначально была идея сделать станок для сверления отверстий коронкой в керамической плитке. Но постепенно из небольшого шаблона с направляющими самоделка превратилась в многофункциональную стойку.

Стойка из полипропилена для дрели

Материалы

  • полипропиленовая труба и фитинги на 20 мм,
  • банковские резинки,
  • пластиковый хомут,
  • болт с головкой под шестигранник (6 мм) и гайка мебельная врезная (6 мм),
  • винтики (4 шт.)

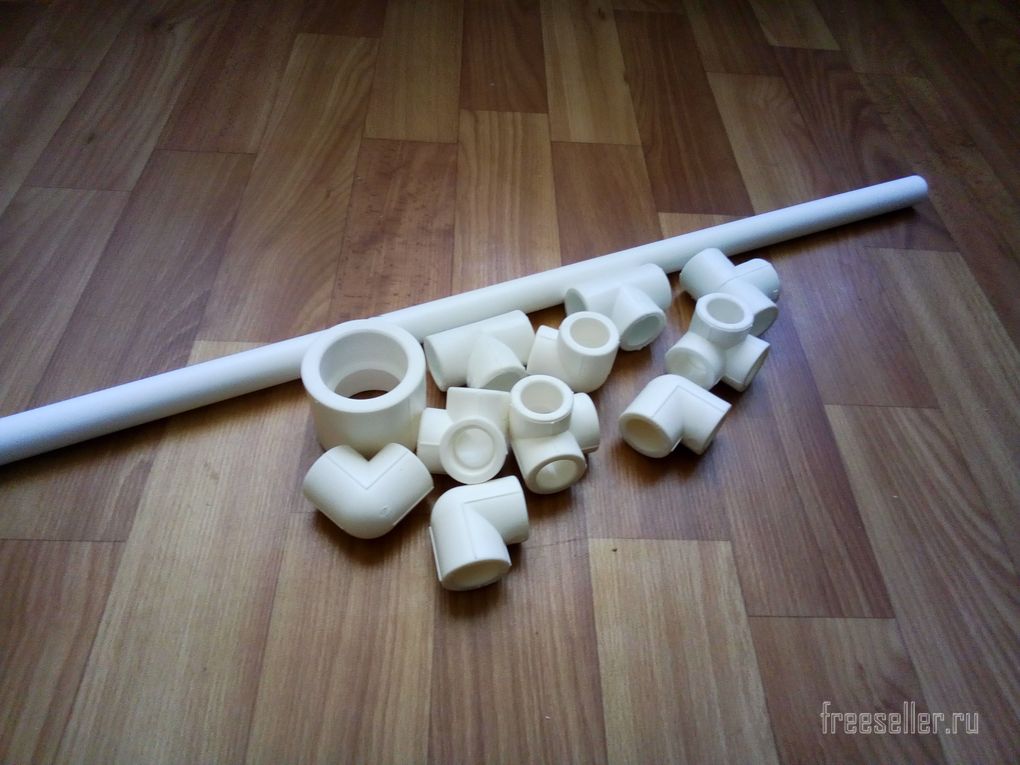

Трубы и фитинги для изготовления стойки для дрели

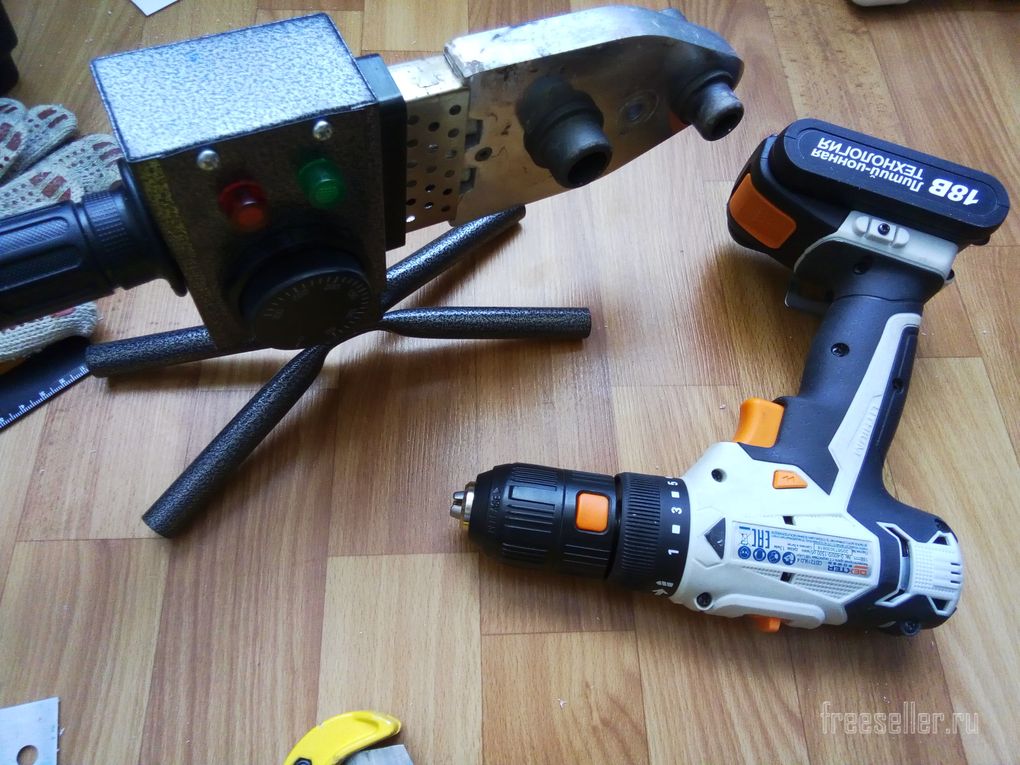

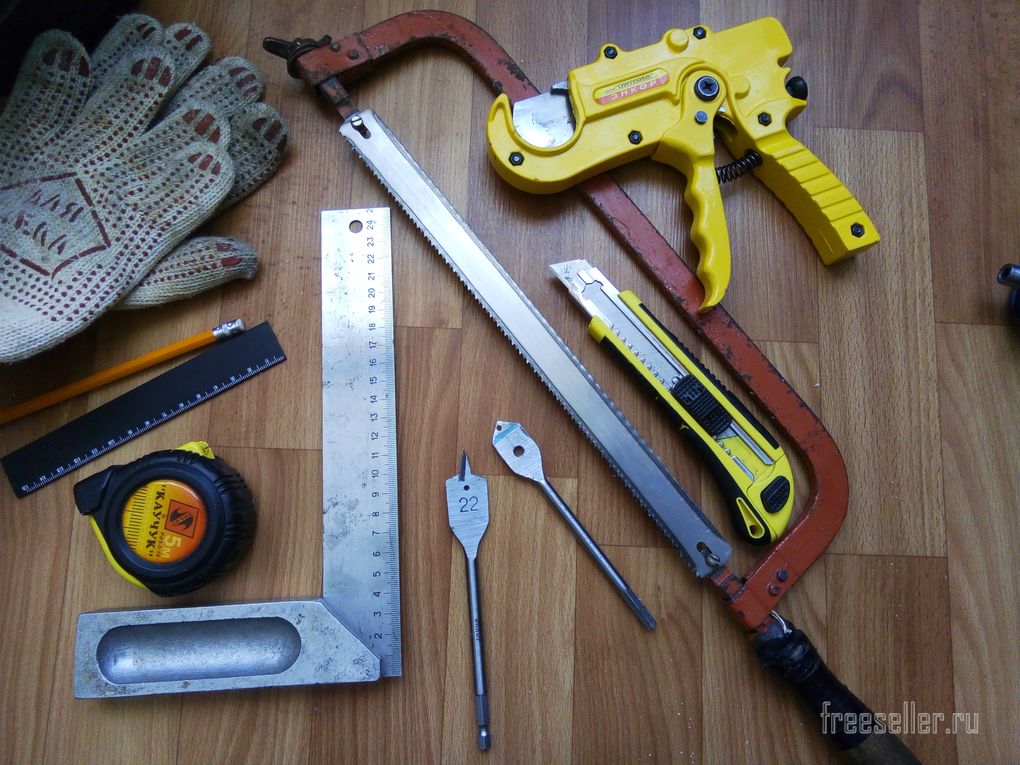

Инструменты:

  • паяльник и ножницы для полипропиленовых труб,
  • шуруповёрт,
  • сверло перовое по дереву 19,20,21(переделаны из 22-го сверла) и 22 мм,
  • ножовка с двухсторонним полотном (мелкий и крупный зуб),
  • строительный угольник и линейка (рулетка),
  • напильник
Инструменты для изготовления стойки для электрической дрели Изготовление стойки для дрели из полипропиленовых труб

Сборка

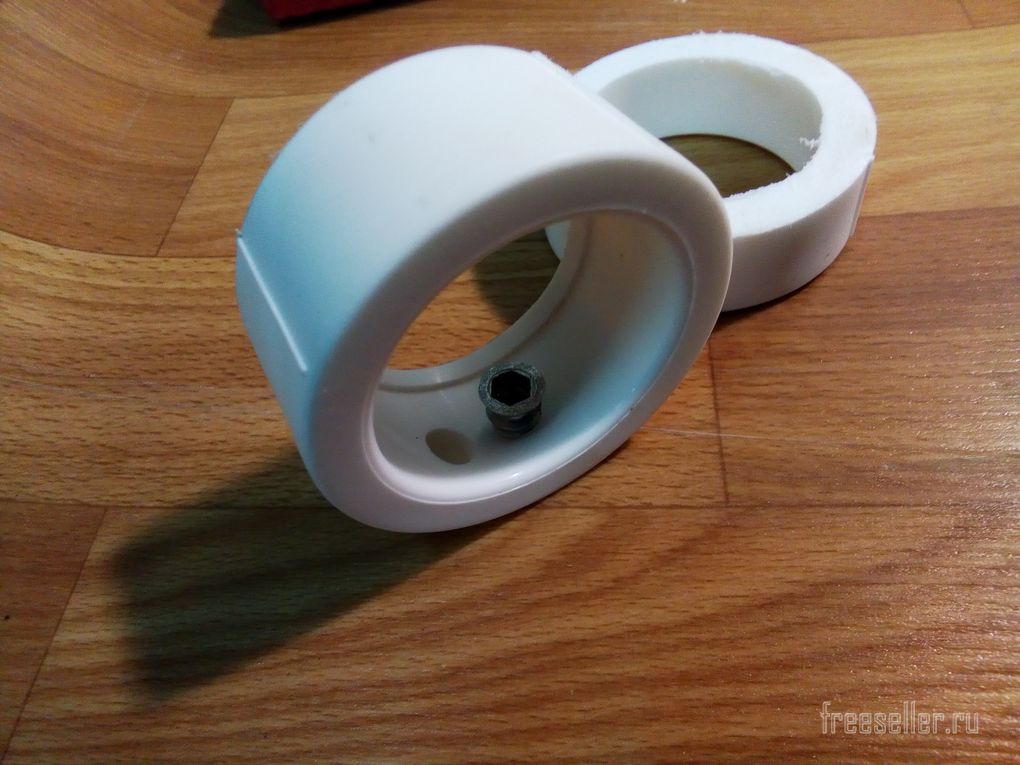

Сборку стойки начал с держателя для дрели, для чего распилил полипропиленовую муфту на 50 мм и врезал туда мебельную шайбу.


Изготовление стойки для дрели из полипропиленовых труб

Изготовление стойки для дрели из полипропиленовых труб


Я воришка спер этот текст с чужого сайта не читая. Похвалите меня

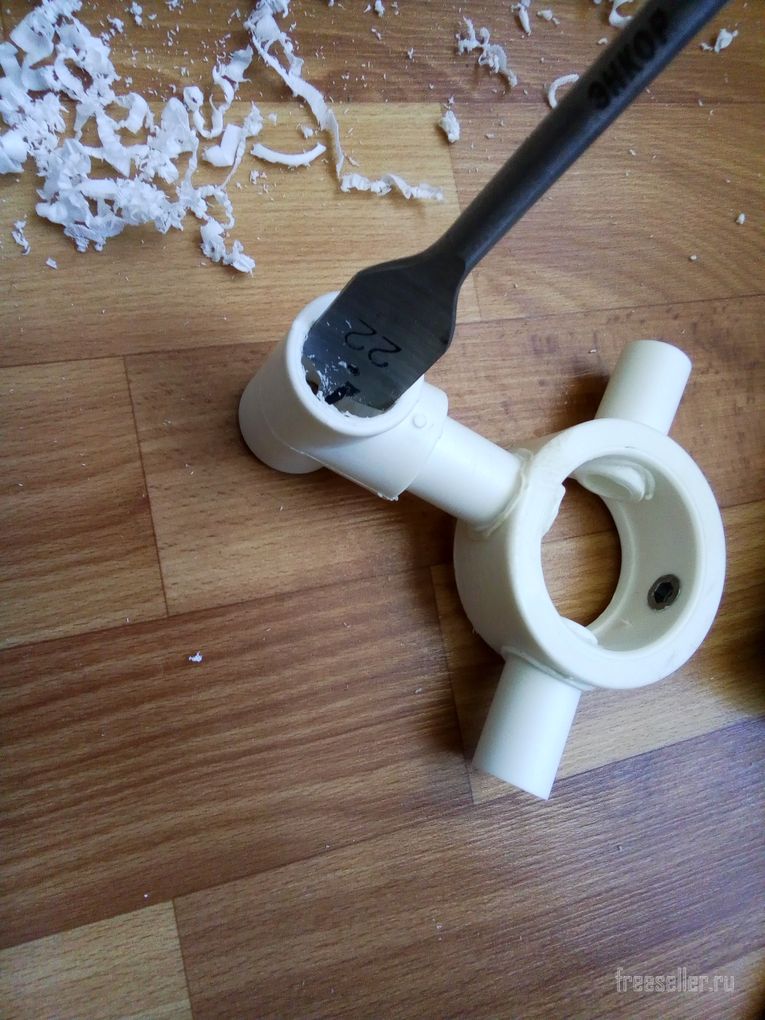

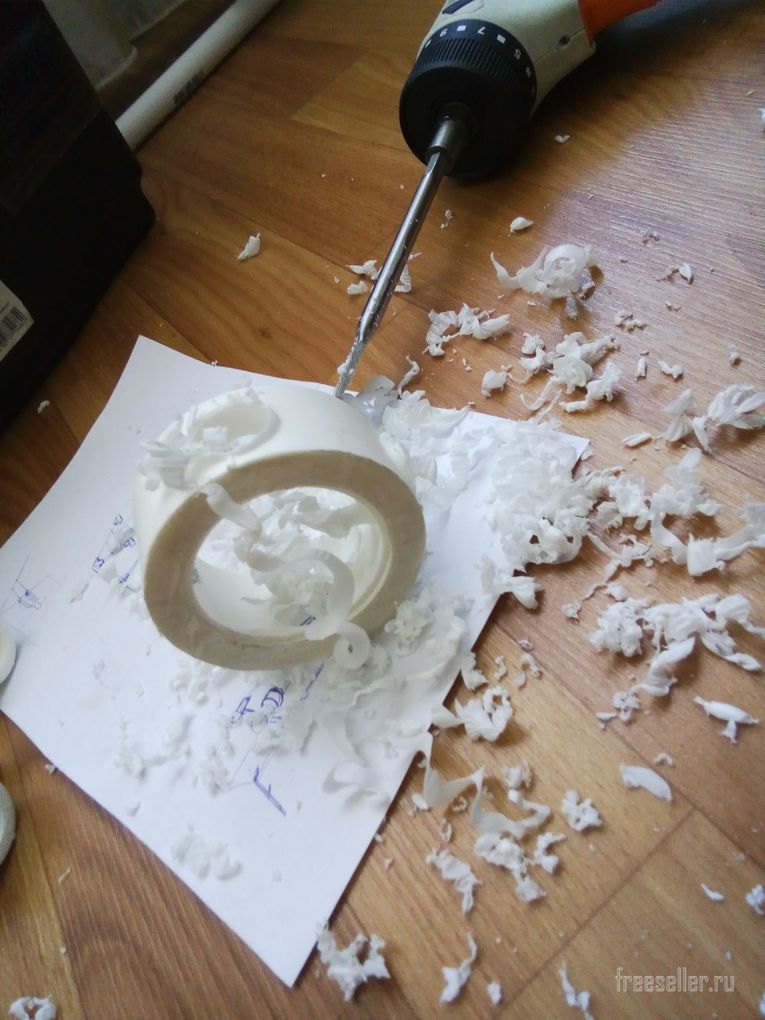

Далее были высверлены три отверстия сверлом на 19 мм. для дальнейшей впайки полипропиленовых трубок.


Изготовление стойки для дрели из полипропиленовых труб

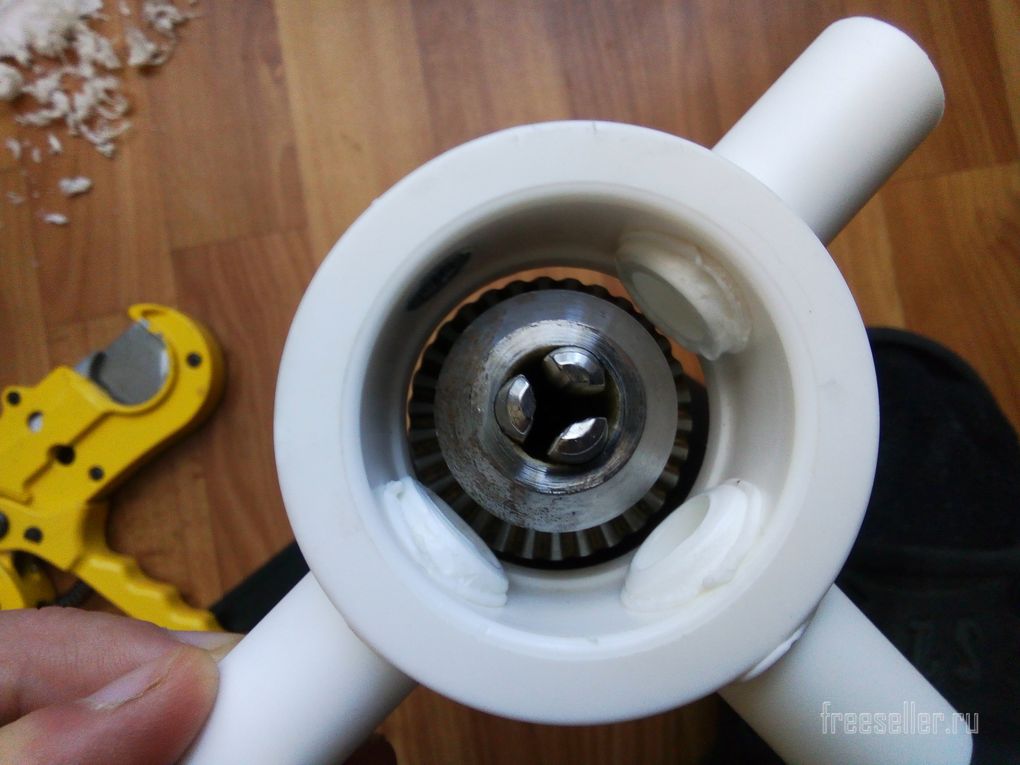

После пайки трубок внутренняя часть муфты обрабатывается напильником под диаметр чуть больше диаметра патрона дрели (42 мм).


Изготовление стойки для дрели

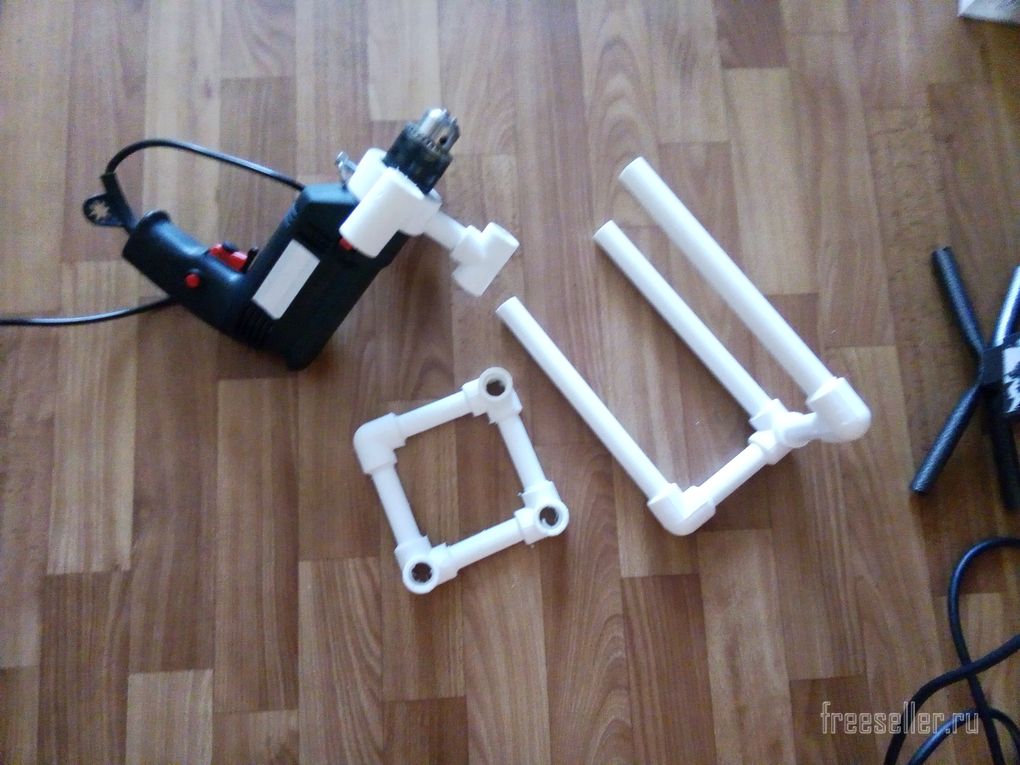

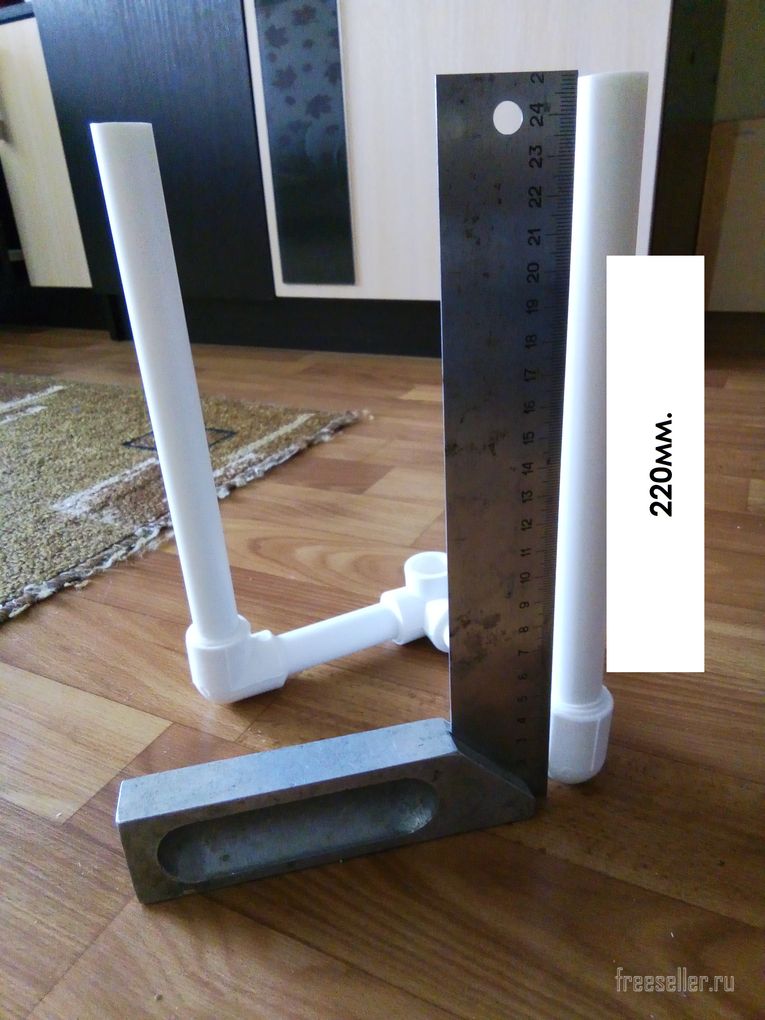

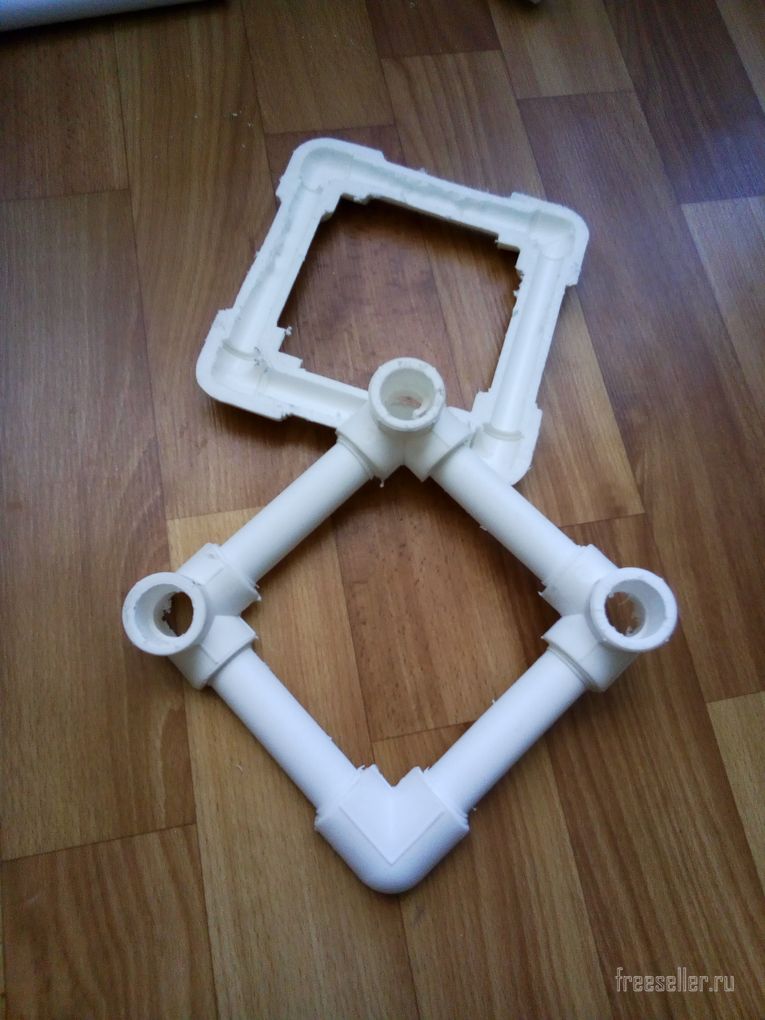

Далее была собрана (спаяна) квадратная платформа и направляющие.

Нижнюю платформу я распилил пополам, вдоль. Прогнал отверстия угловых фитингов сверлом на 20 мм для свободной вставки трех направляющих.

  Изготовление стойки из полипропиленовых труб

Изготовление стойки из полипропиленовых труб

Изготовление стойки из полипропиленовых труб

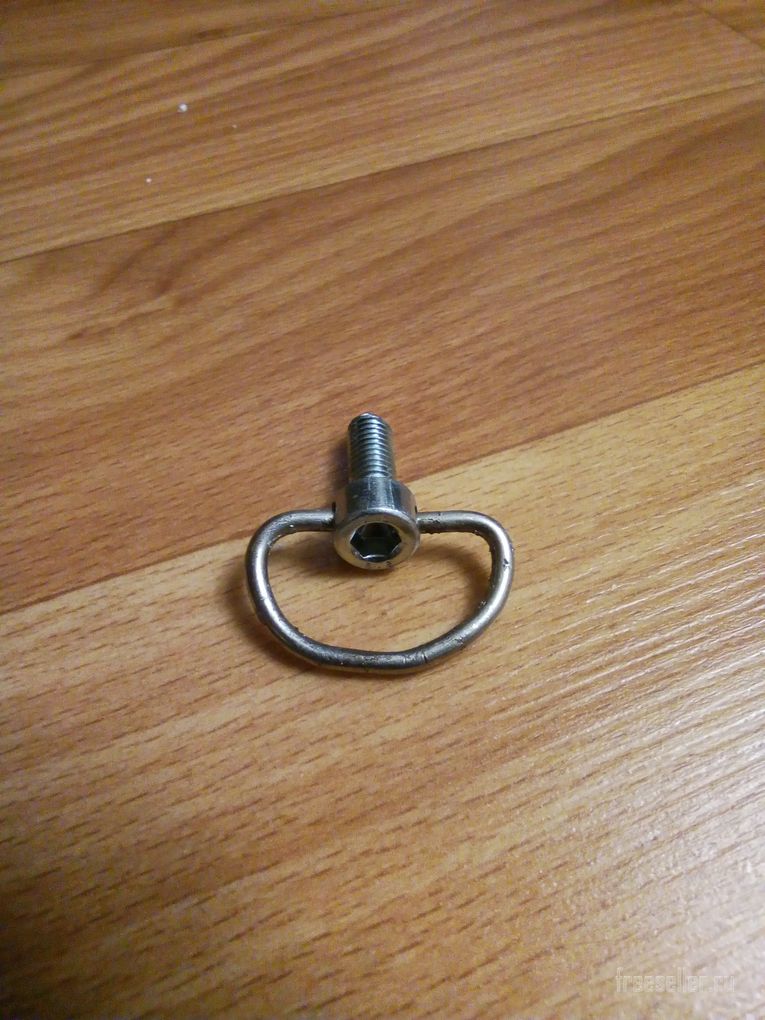

Дрель в муфте фиксируется обычным болтиком с небольшой переделкой.


Болтик для фиксации дрели

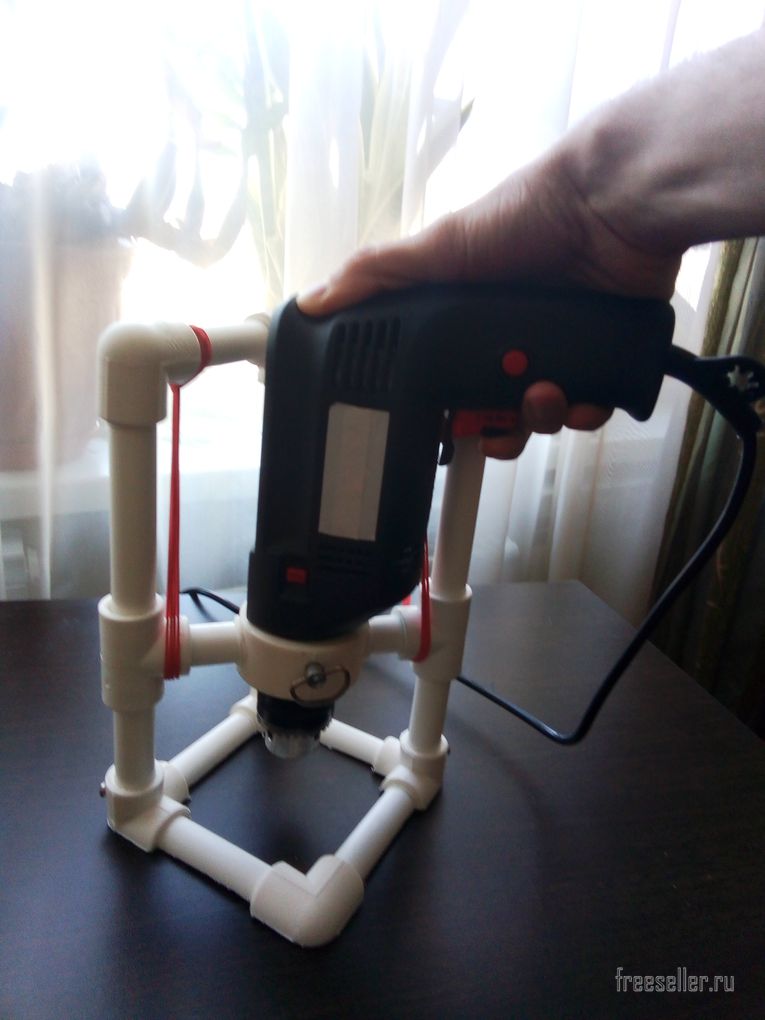

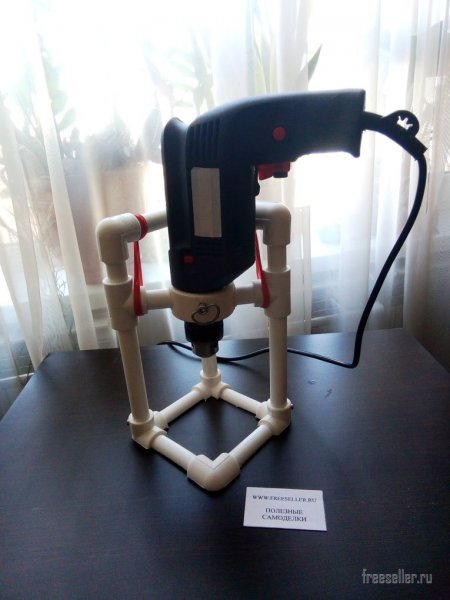

Подходящих пружин для стойки у меня не было и их заменили обычные банковские резинки.


Процесс изготовления стойки для дрели из труб

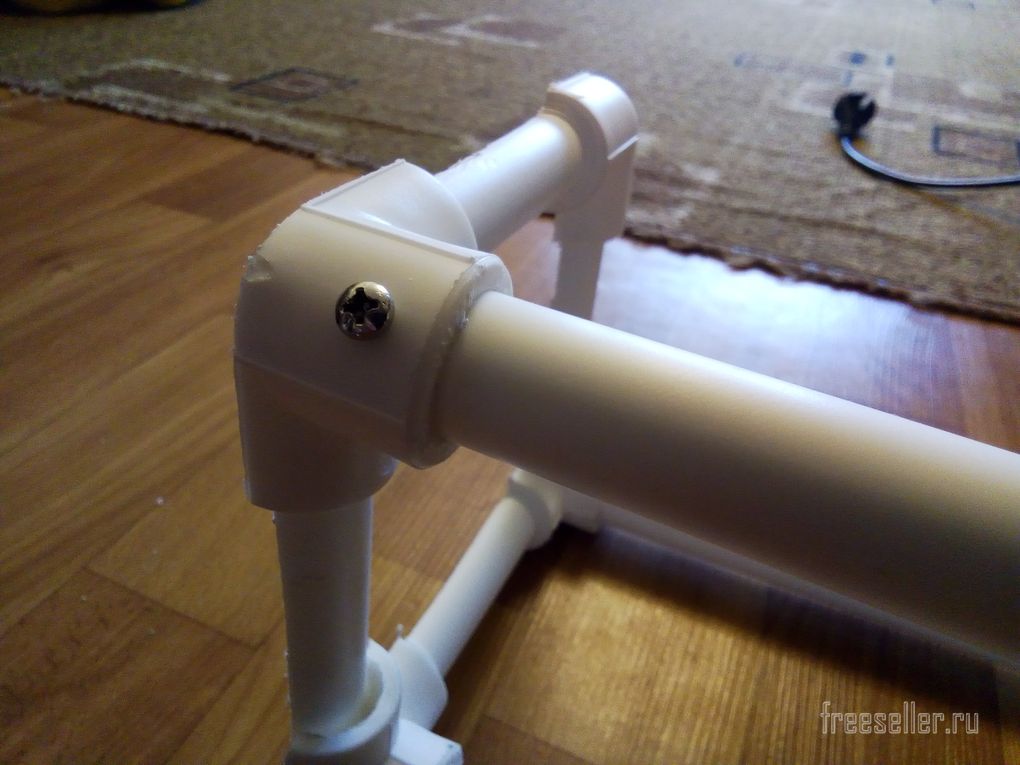

Когда стойка собрана дополнительно, фиксируем направляющие в платформе винтами.

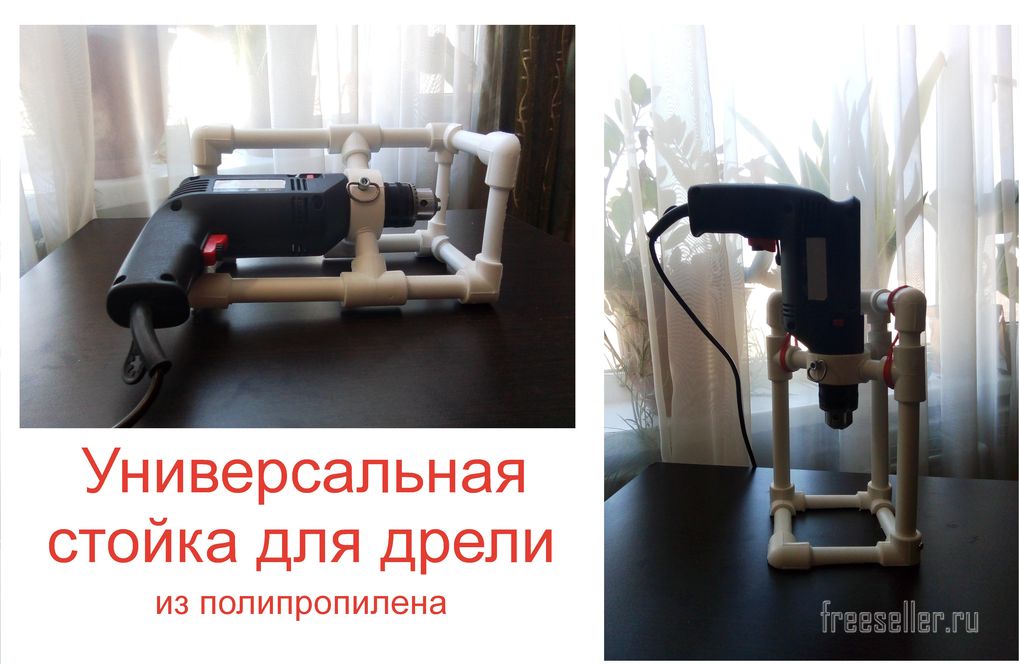

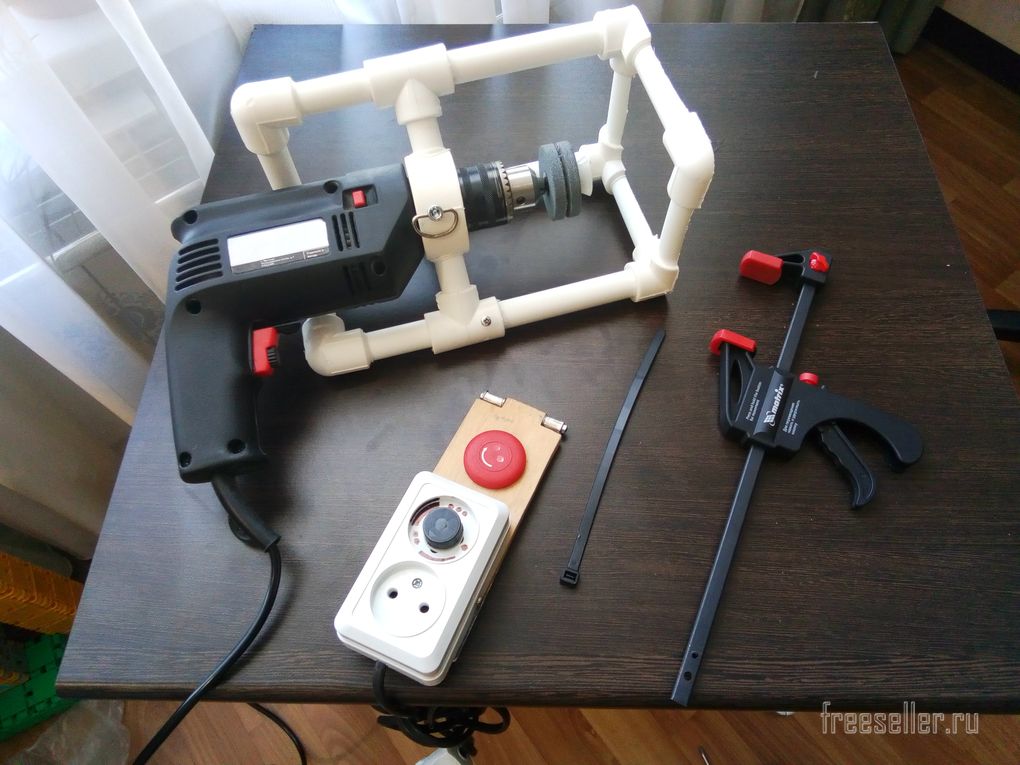

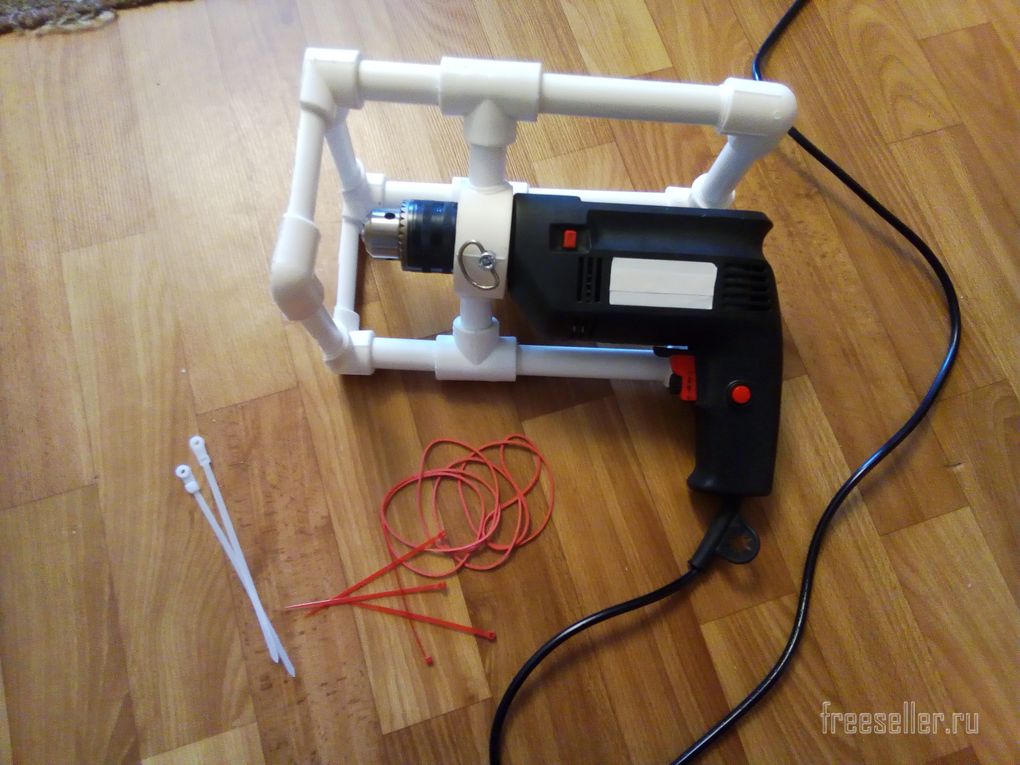

Для работы стойки в горизонтальном положении требуется небольшая переделка:


Процесс изготовления стойки для дрели из труб Процесс изготовления стойки для дрели из труб


убрать резинки, заблокировать кнопку или зафиксировать хомутом, установить винт для фиксации положения дрели влево - вправо и использовать скобы для крепления стойки к столу. Для запуска дрели я использую свою старую самоделку - педаль типа "лягушка"

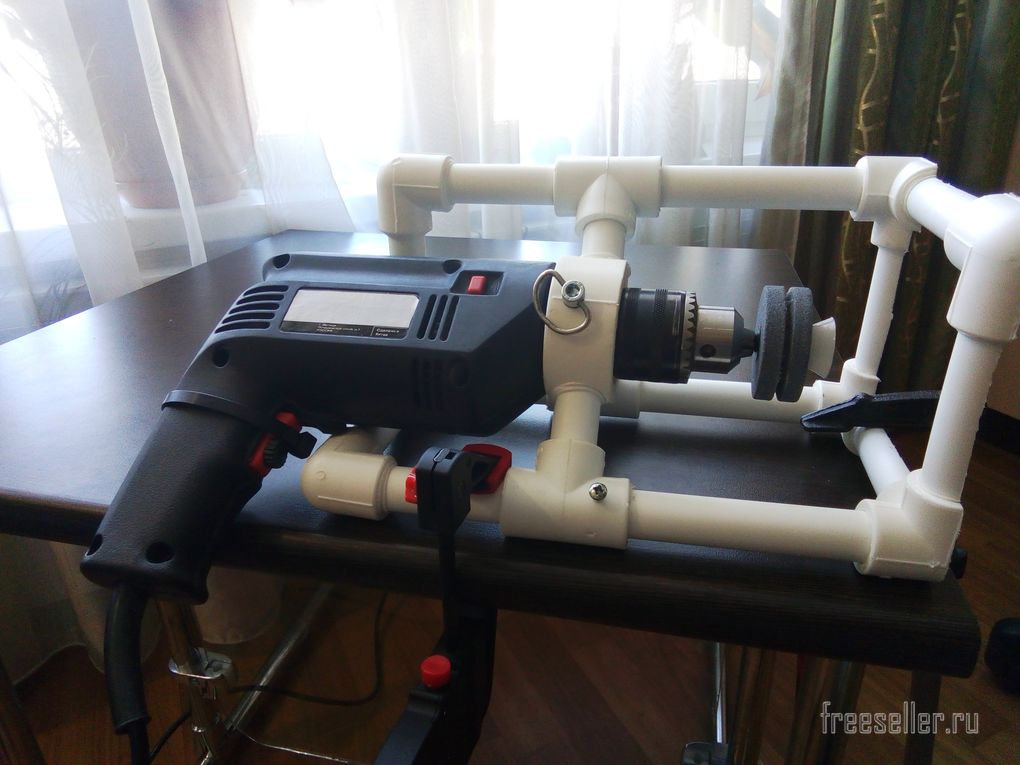

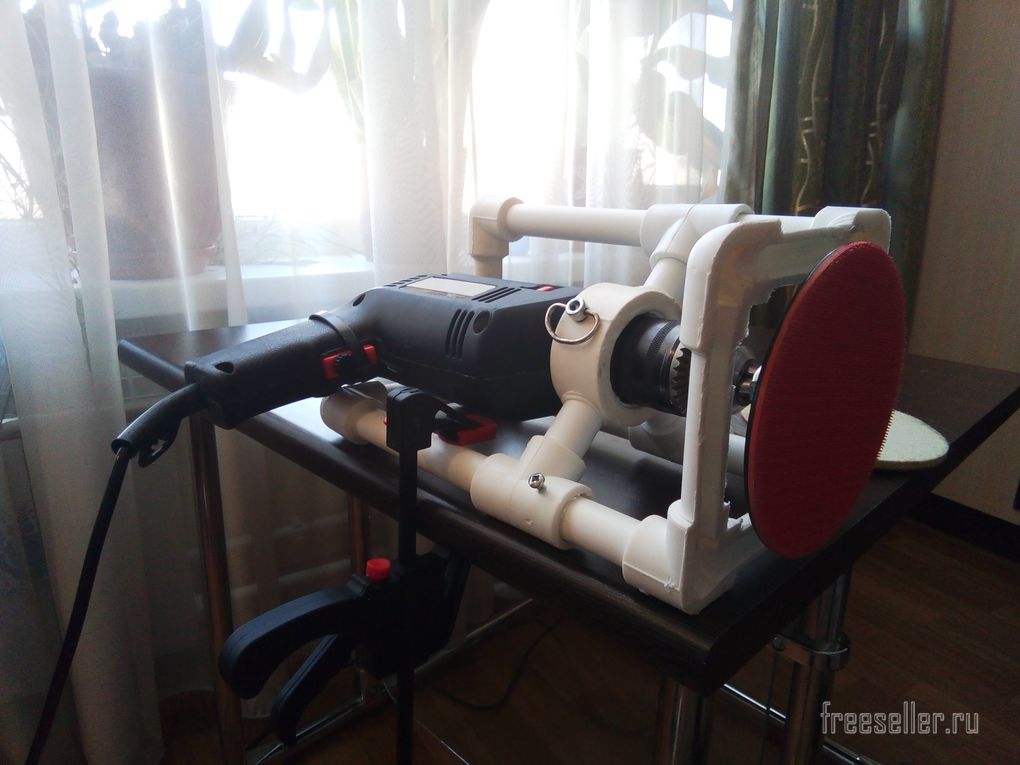

С помощью универсальной стойки можно сверлить отверстия, точить ножи, полировать различные изделия и многое, многое другое.
