Как сделать двойные часы. Видим время днем и ночью.

  • Опубликовано: 13 апреля 2020

Как сделать двойные часы. Видим время днем и ночью.


Есть дома настенные часы, но в темное время суток чтобы узнать время нужно включить свет и т.д. Возникла идея совместить электромеханические настенные часы электронными светодиодными. На сайте Алиэкспресс ранее заказывал пару DIY наборов- конструкторов С51, подходящие по параметрам и цене.


Такой набор состоит из готовой печатной платы, светодиодного индикатора   с яркими крупными цифрами и радиодеталей которые надо распаять по схеме.

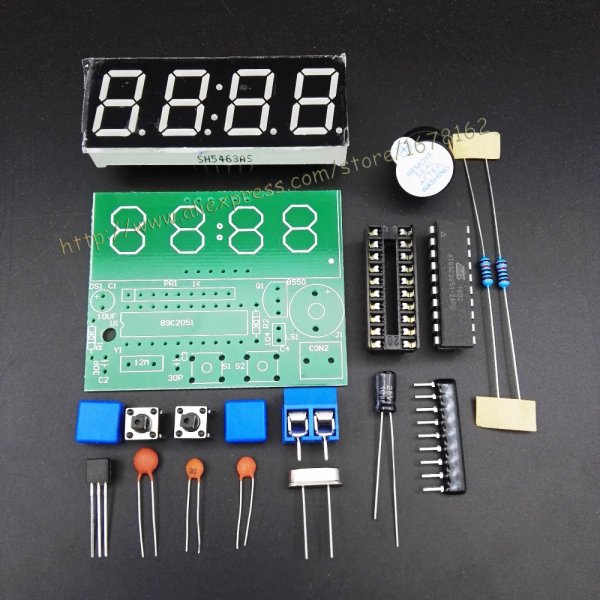

DIY набор конструктор С51 - часы


Этот наборчик можно распаять за полчаса. Потребляемый платы ток - 20 ма, напряжение питания от 3 до 6 вольт.

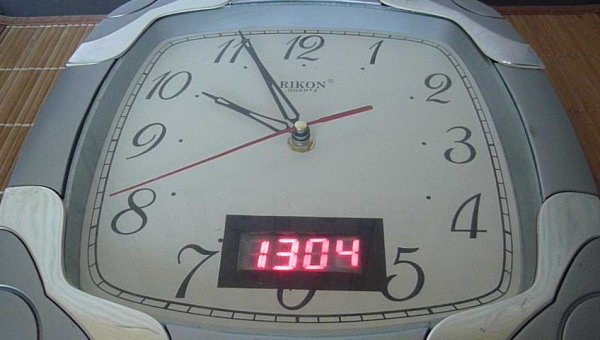

Снимаем с настенных часов стекло и делаем окошко в циферблате для светодиодного индикатора. Затем осталось установить саму плату светодиодных часов в задней части настенных часов.


Как сделать двойные часы. Видим время днем и ночью.

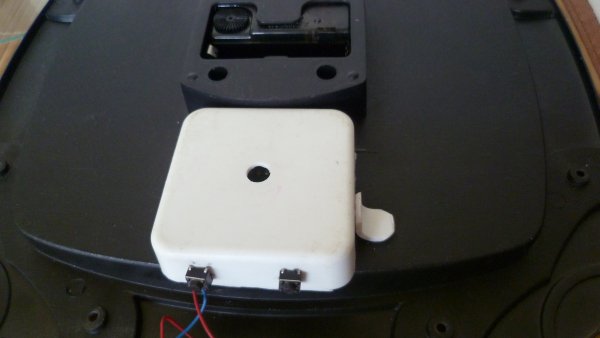

Саму плату закрываем крышкой от распредкоробки. На этой крышке устанавливаем две кнопки для настройки часов.


Как сделать двойные часы. Видим время днем и ночью.


Провода от кнопок припаиваем параллельно к кнопкам на плате. Я подключил питание светодиодных часов от зарядки для сотового телефона.


Как сделать двойные часы. Видим время днем и ночью.


Можно к этим часам добавить батарею от старого мобильника и контроллер заряда и периодически подзаряжать аккумулятор от зарядки сотового телефона. Например - аккумулятор емкостью 2000Мач обеспечит работу часов 100 часов. Сами настенные часы питаются от штатной батарейки 1,5 В.


Подробнее что получилось можно увидеть в видео
