Настольный хоккей своими руками

Как сделать настольный хоккей из дерева своими руками.


В разгар самоизоляции чтобы не сойти с ума со скуки нужно хоть как-нибудь себя развлекать.

Сегодня я сделал настольный хоккей.

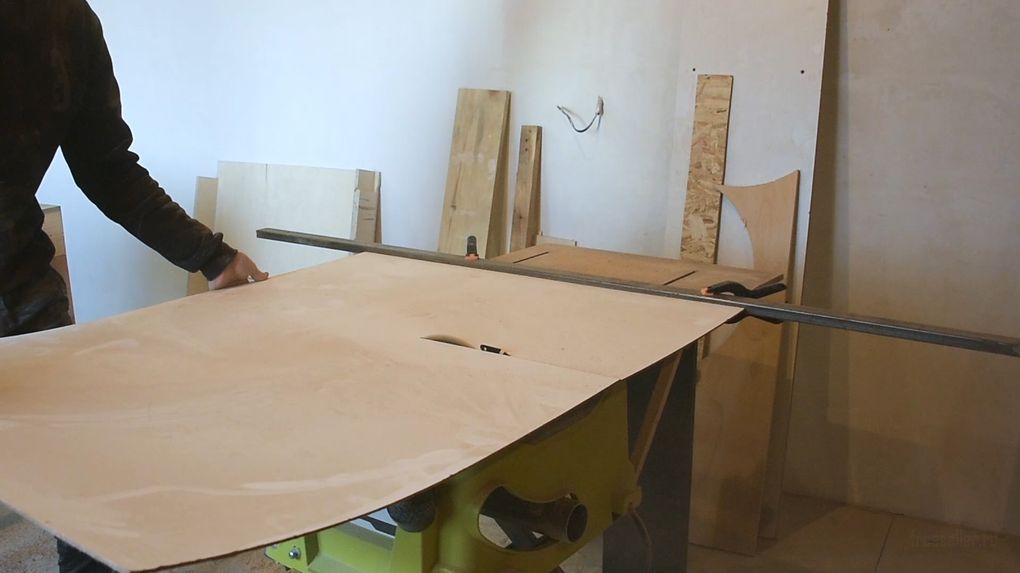

В первую очередь я напилил фанеру на 5 частей, которые будут служить бортами хоккейного поля. Высота бортов вышла 50 мм. Поле в длину 850 мм, а в ширину 400 мм.


Изготовление настольного хоккея из дерева своими руками

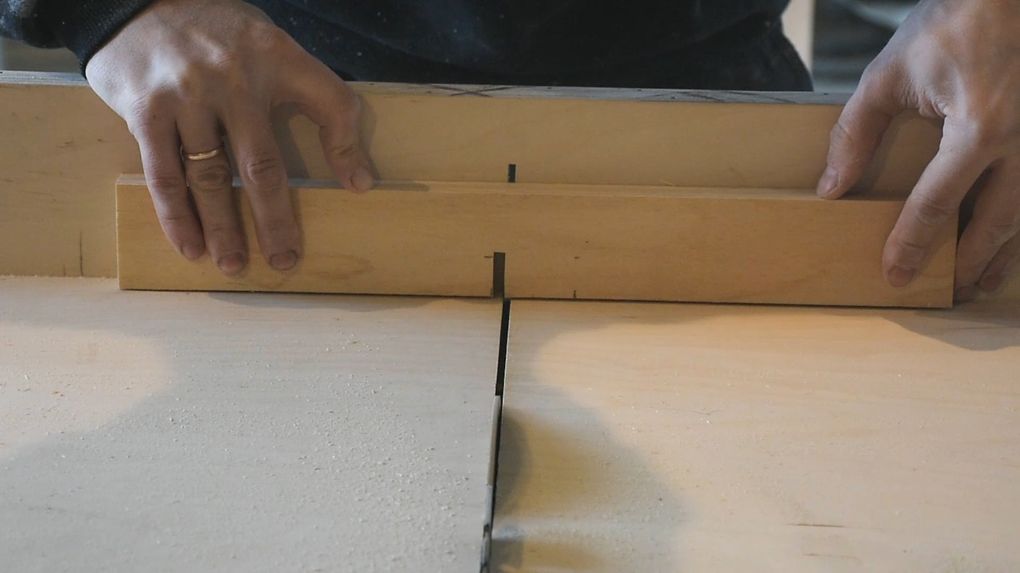

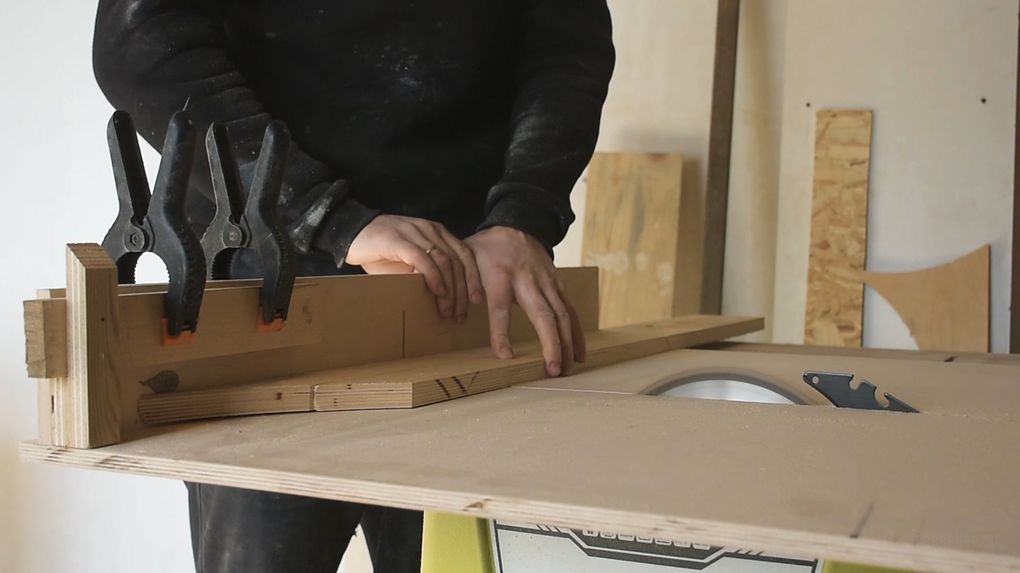

В центральной планке нужно сделать ворота. На каретке я сделал посередине  ряд пропилов шириной 40 мм и высотой 20 мм.


Изготовление настольного хоккея из дерева своими руками

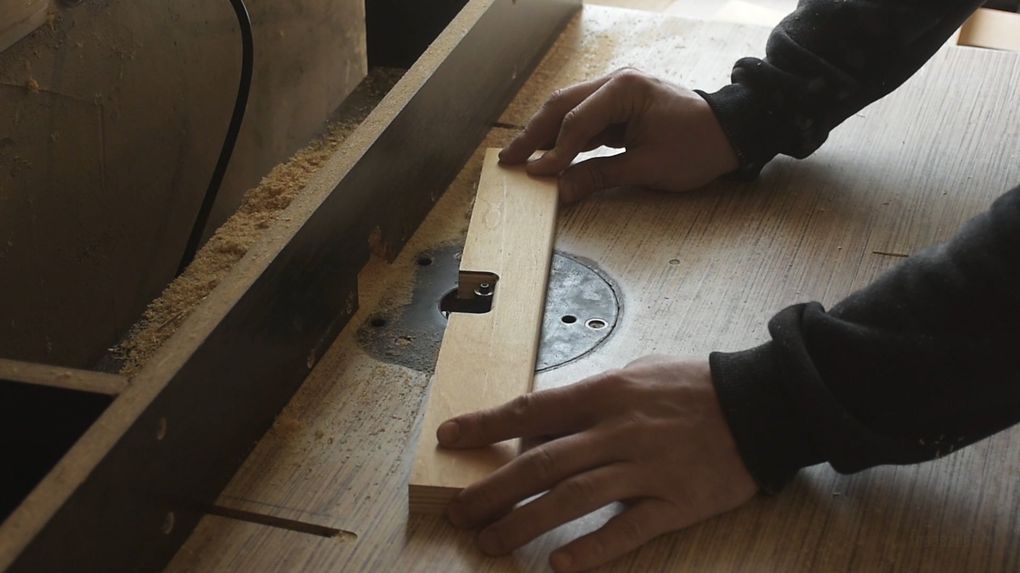

На фрезере я снял все острые грани калёвочной фрезой.


Изготовление настольного хоккея из дерева своими руками

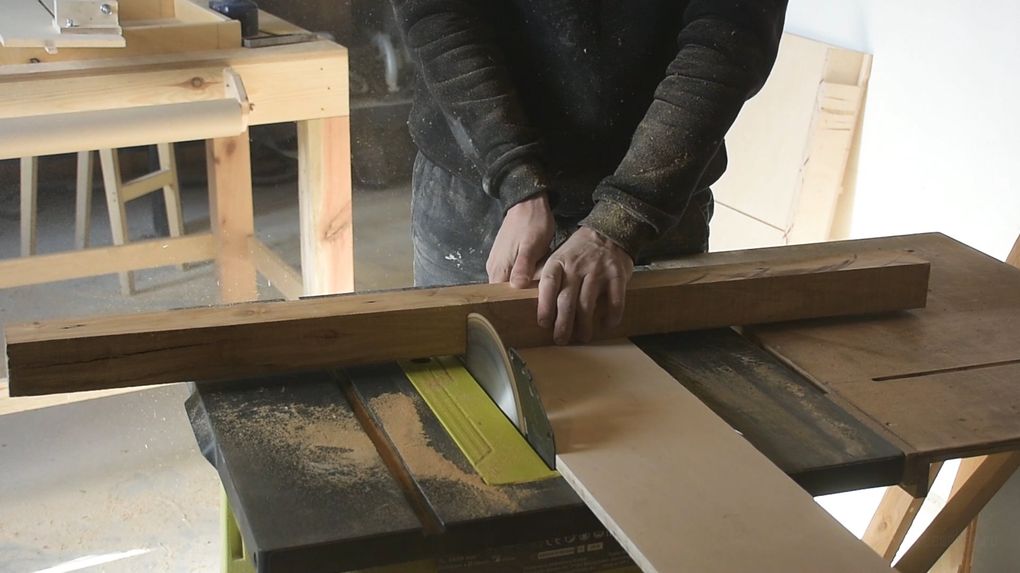

Для изготовления шайб или шашек я взял старый березовый брусок, оставшийся от поддонов. Распустил его на циркулярке и отрезал 50 см.


Изготовление настольного хоккея из дерева своими руками


Далее нужно привести наш брусок к круглому сечению и это сделал, воспользовавшись моей кареткой для конусных круглых ножек. Вот видео ролик как я ее сделал.

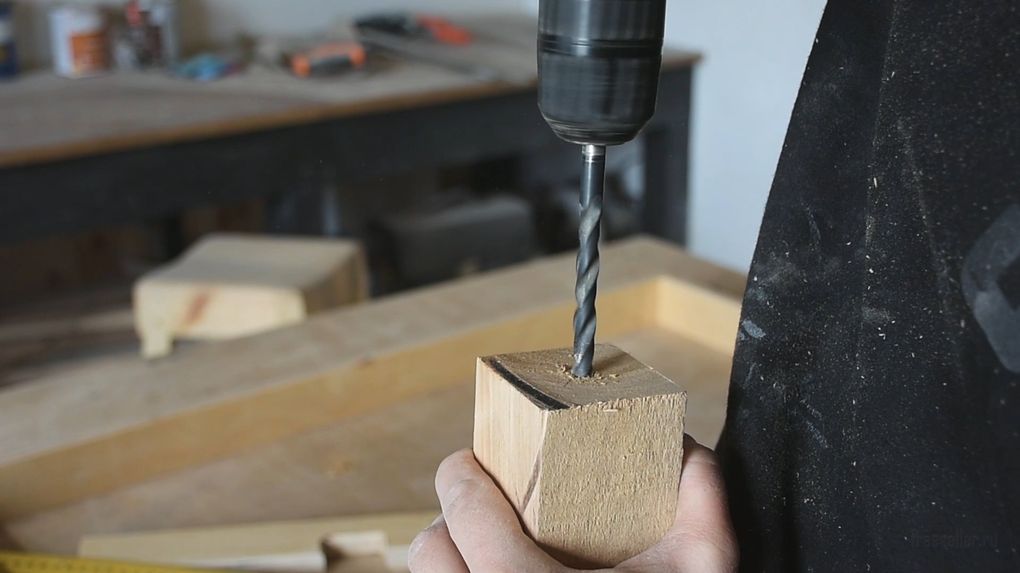

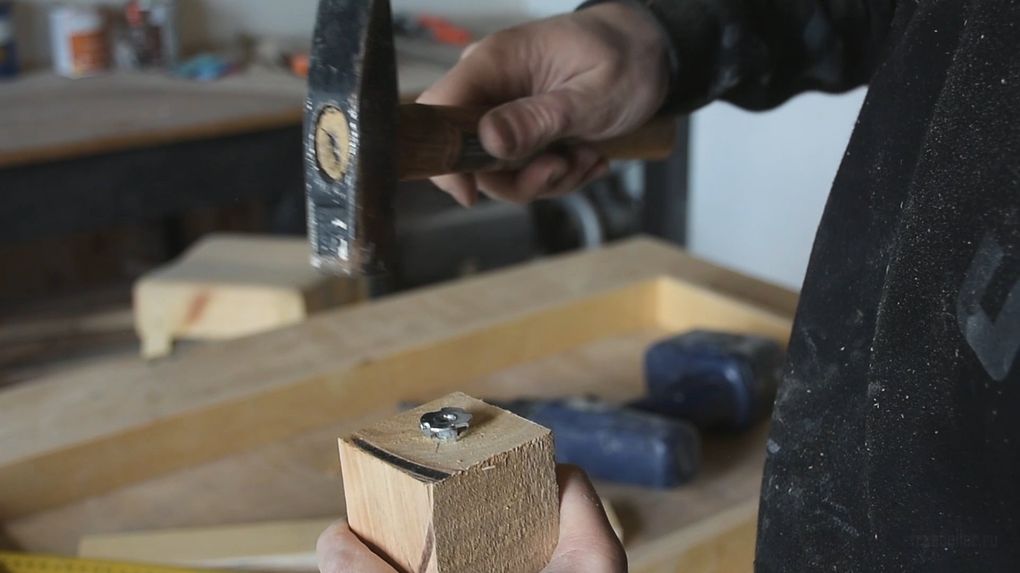

Сначала я отметил центры на торцах бруска и с одной стороны зенкером сделал углубление, а с другой стороны засверлился 5 мм сверлом, чтобы установить мебельную забивную гайку.


Изготовление настольного хоккея из дерева своими руками

Изготовление настольного хоккея из дерева своими руками

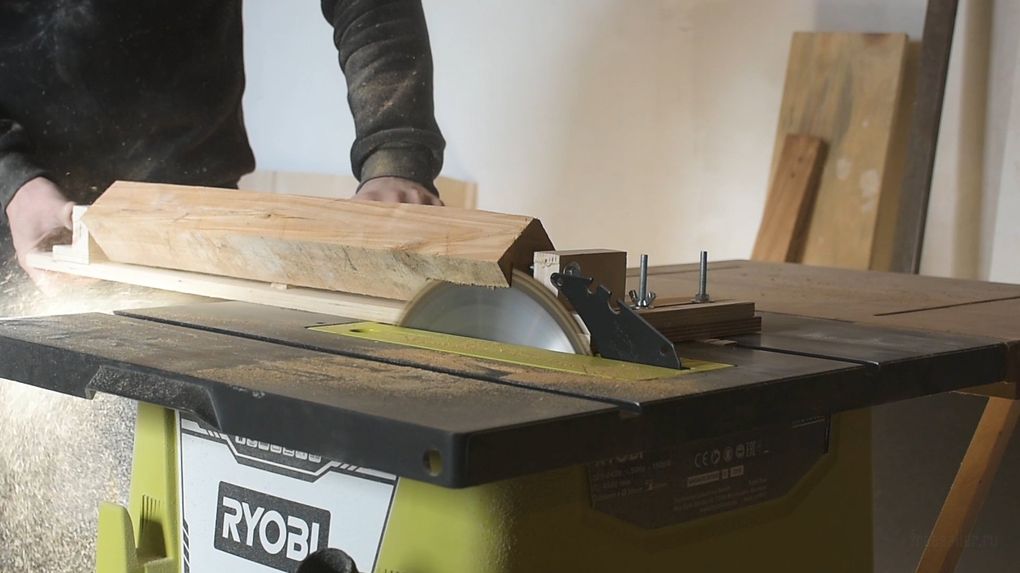

Далее установил брусок на каретку и за несколько проходов отпилил все большие углы у бруска. Чтобы в итоге из квадратного сечения получился восьмиугольник.


Изготовление настольного хоккея из дерева своими руками

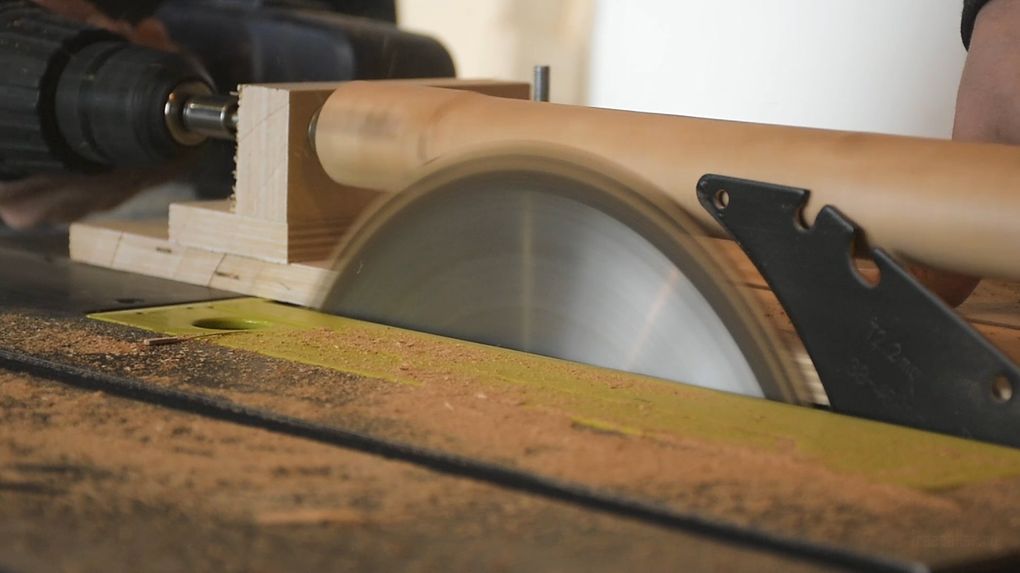

После этого можно сделать еще один проход, одновременно с вращением используя для этого шуруповёрт.

  Изготовление настольного хоккея из дерева своими руками

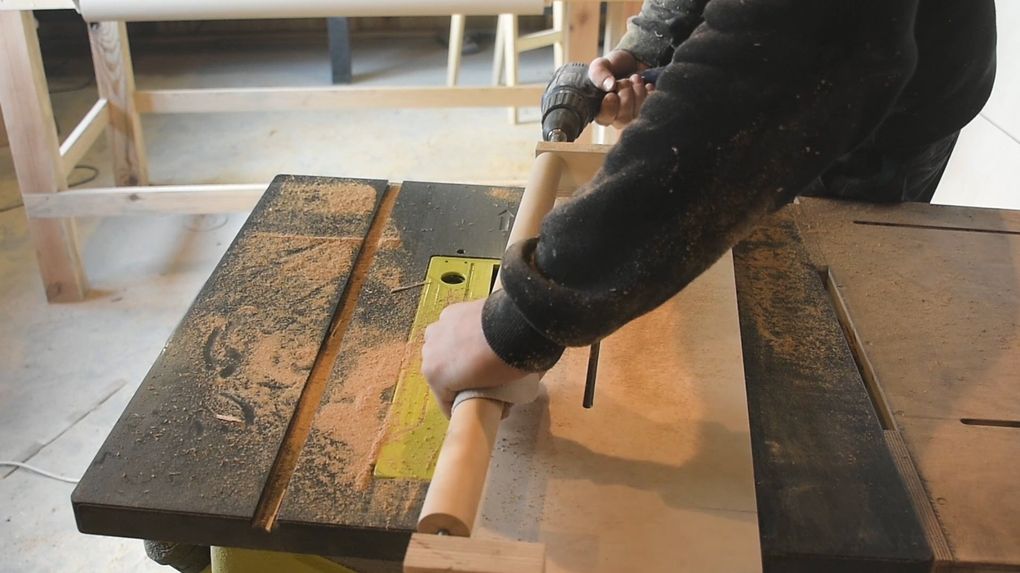

И при таком же вращении пройтись наждачной бумагой на всем протяжении.

  Изготовление настольного хоккея из дерева своими руками

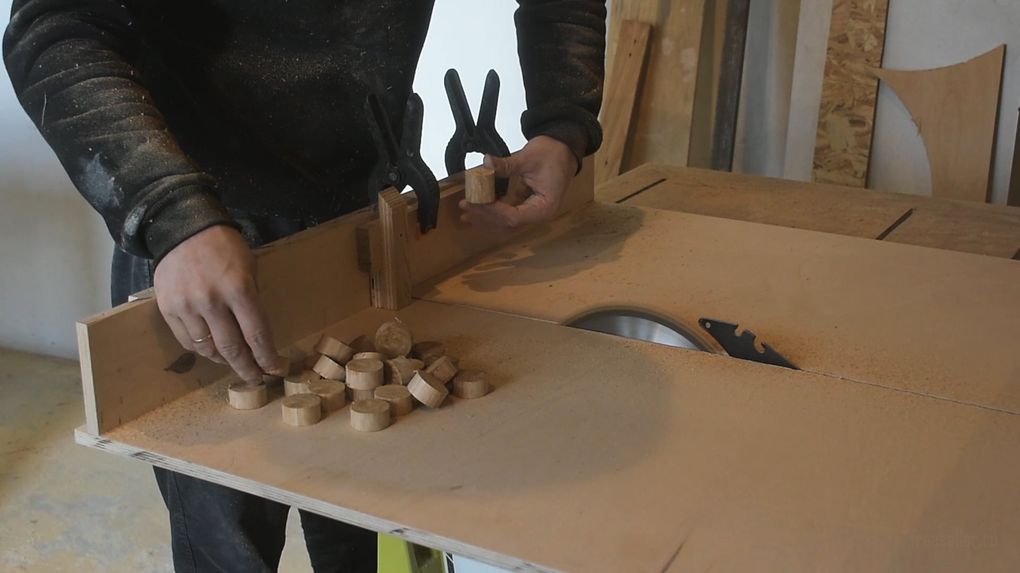

На каретке я установил боковой упор для того чтобы все шайбы получились одного размера.

  Изготовление настольного хоккея из дерева своими руками

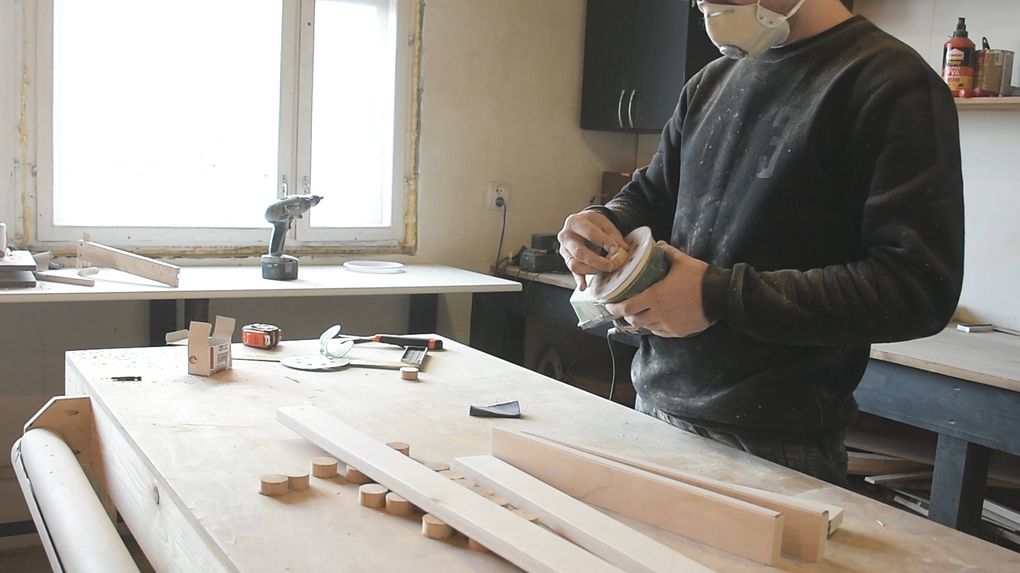

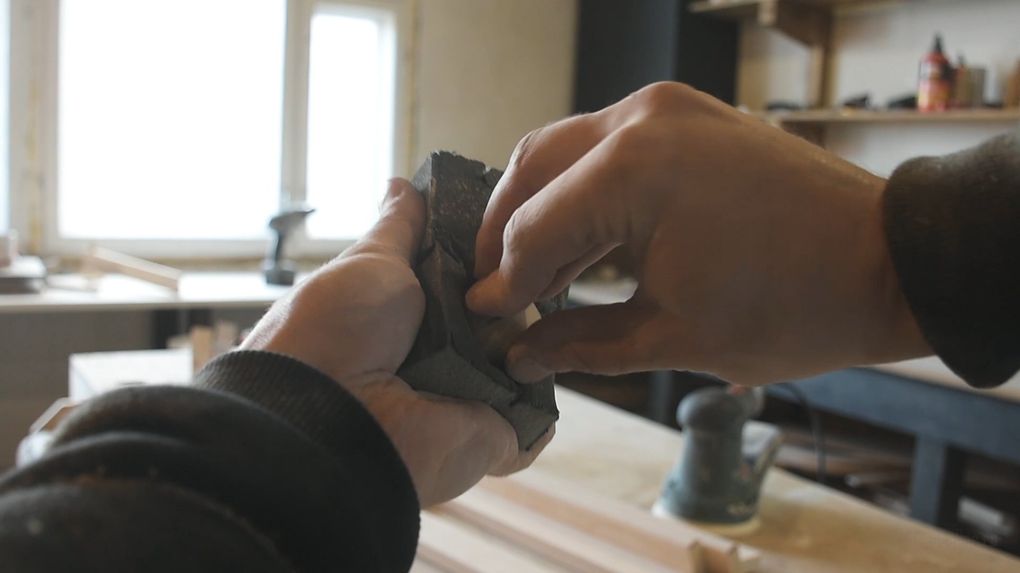

Шлифовку произвел как с помощью шлифмашины, так и вручную используя губку с абразивом для зачистки острых граней шайб.


Изготовление настольного хоккея из дерева своими руками

Изготовление настольного хоккея из дерева своими руками

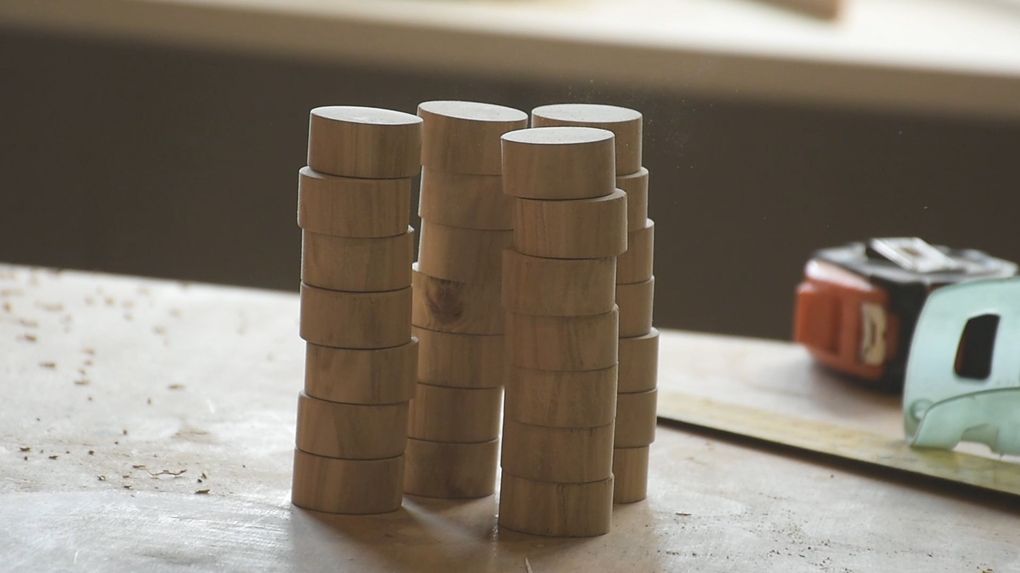

В итоге у меня вышло сделать 28 штук шайб, как раз по 14 штук на человека.


Шайбы для настольного хоккея своими руками

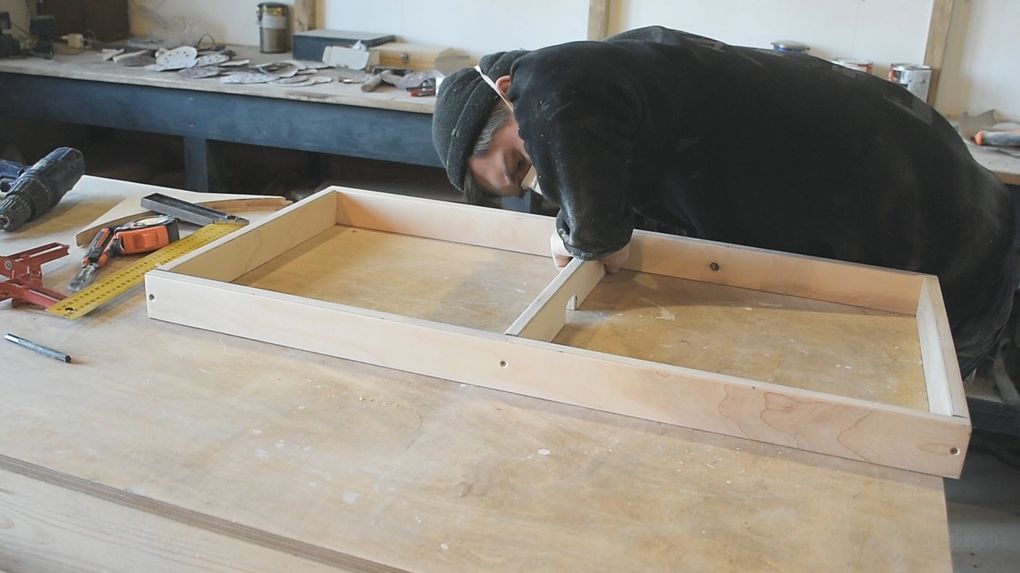

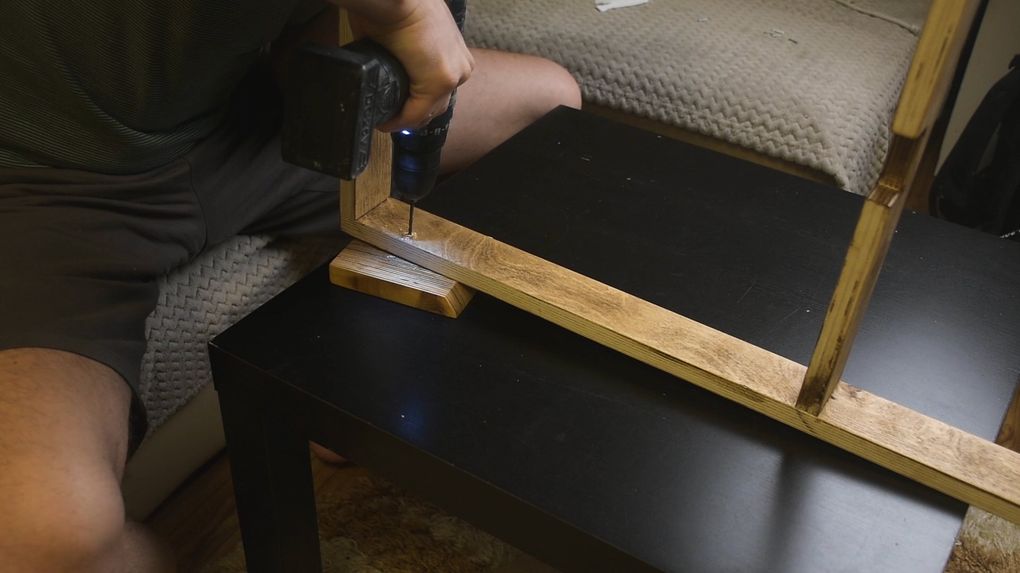

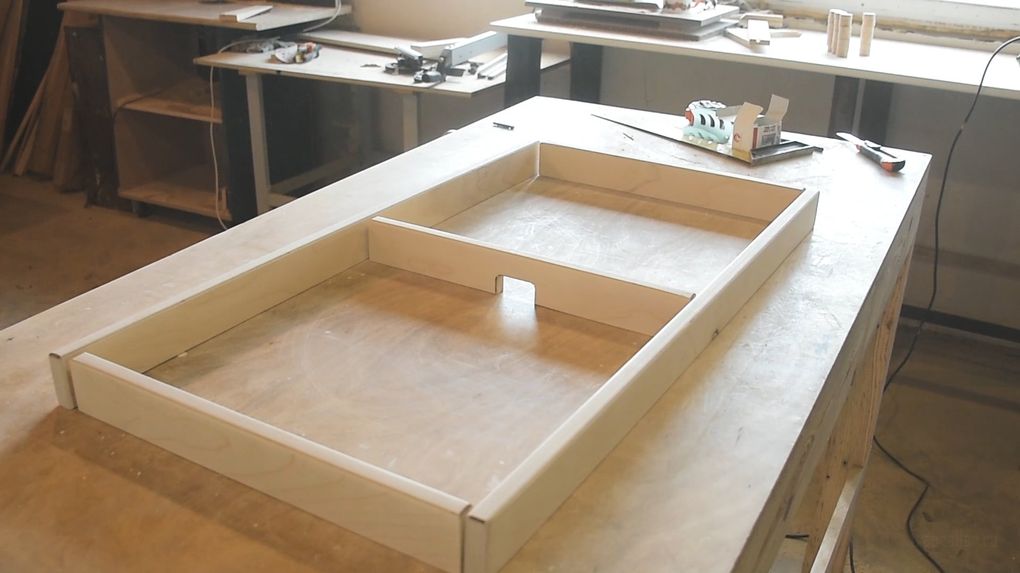

Борта я собрал на клей и саморезы предварительно засверлившись и зенкером сделал углубления для самореза.


Изготовление борта для настольного хоккея

Изготовление борта для настольного хоккея


Для дна я использовал окрашенный ДВП лист.


Изготовление борта для настольного хоккея

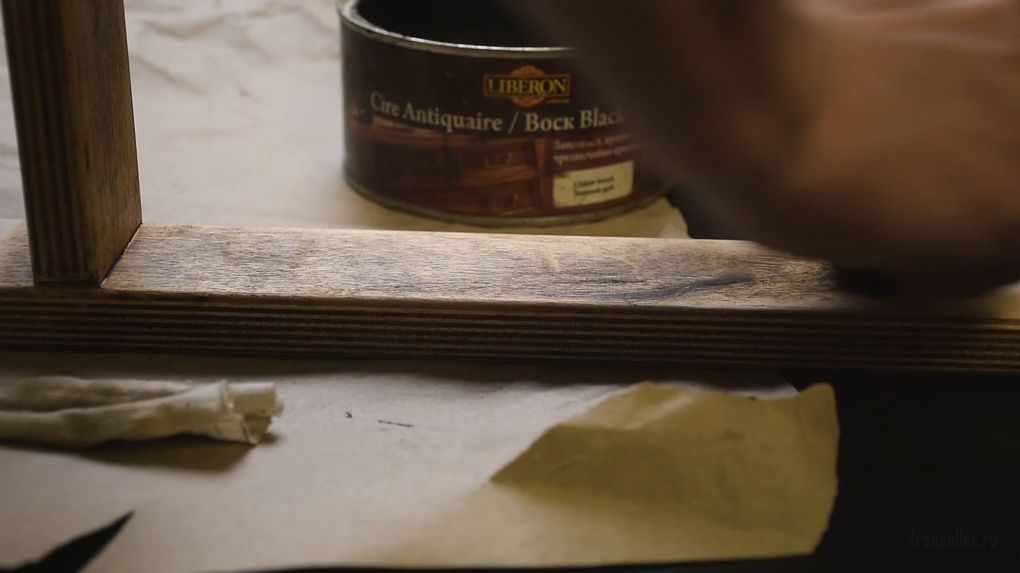

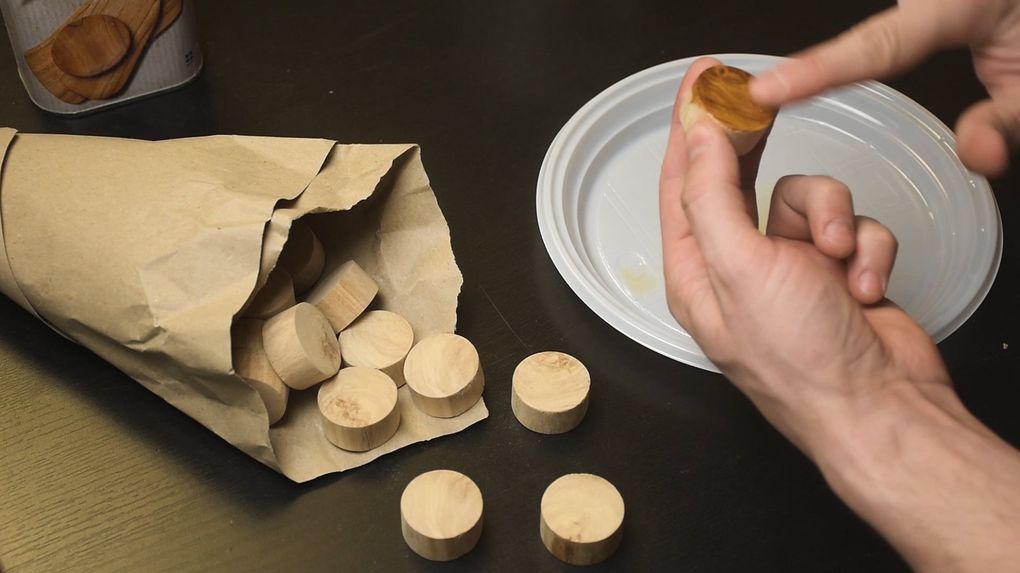

Шайбы я покрыл остатками масла, а для бортов я использовал темный воск.


Обработка хоккейных шайб воском

Обработка хоккейных шайб воском


Перед установкой дна прикинул расстояние, на котором будет установлена резинка, и сделал отверстия под нее.


Изготовление настольного хоккея своими руками

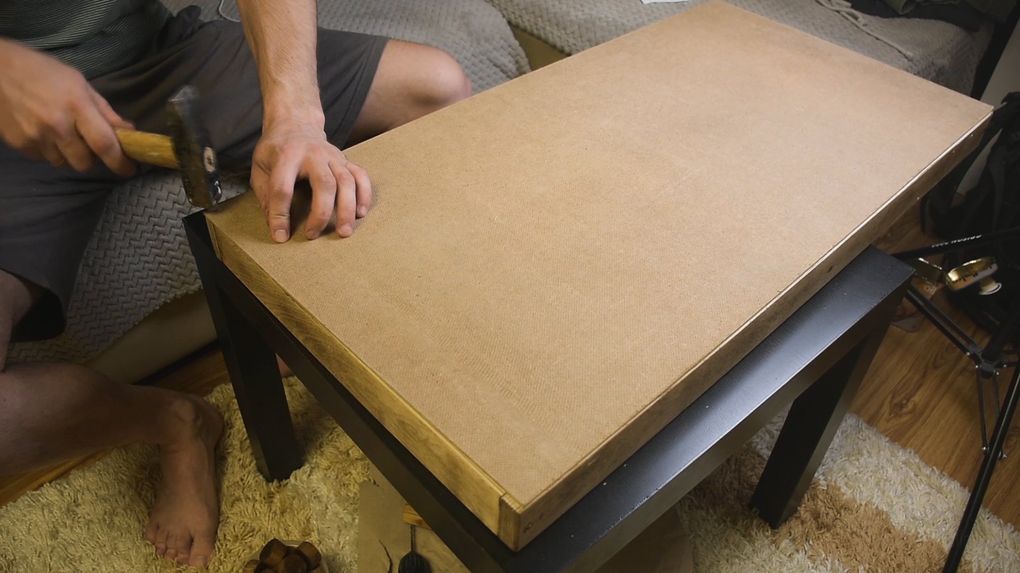

Лист ДВП был прибит маленькими мебельными гвоздями.


Изготовление настольного хоккея своими руками

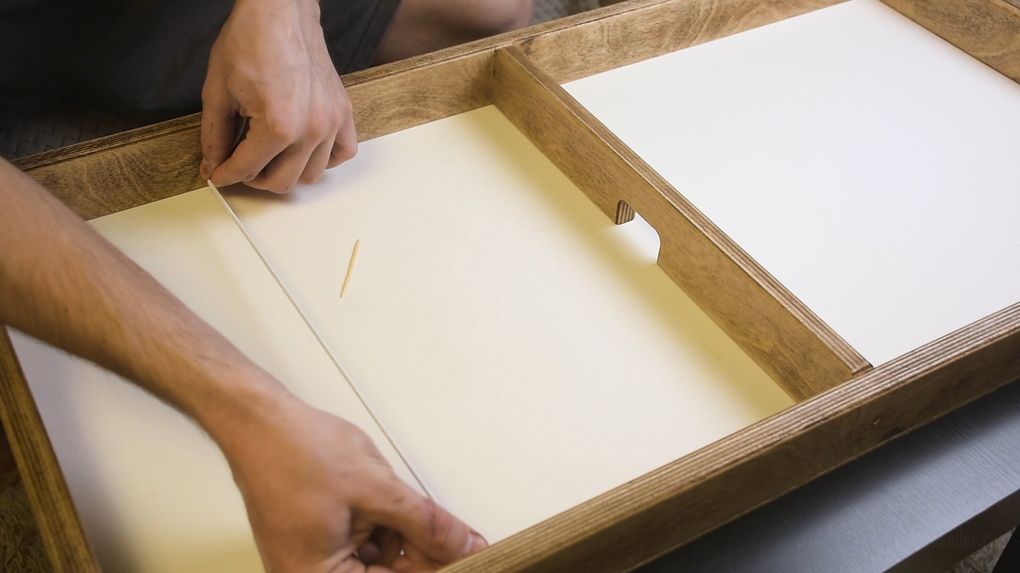

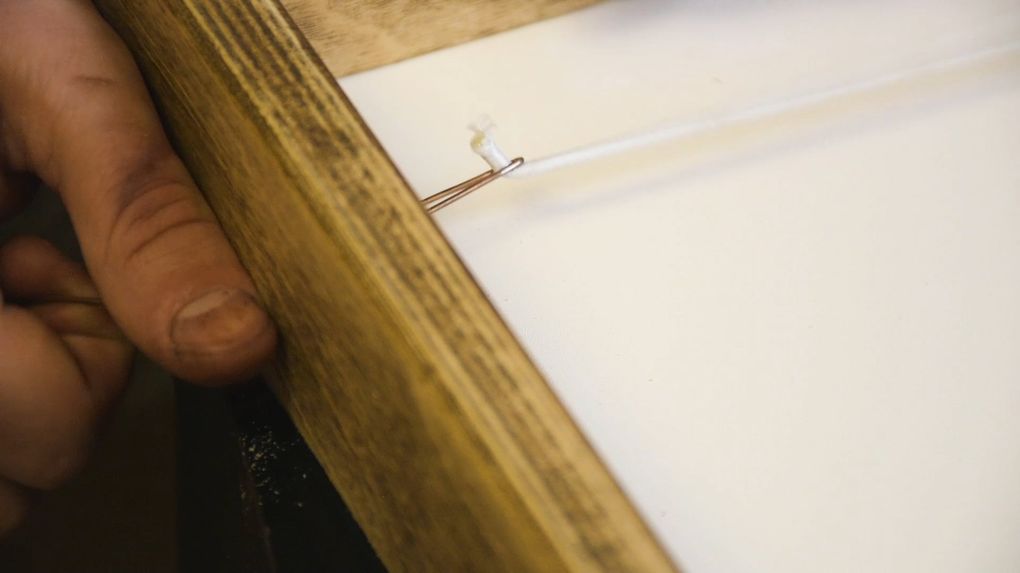

Отрезав два одинаковых отрезка резинки, я продел их в отверстия использую канцелярскую скрепку в качестве крючка.


Изготовление настольного хоккея своими руками

Изготовление настольного хоккея своими руками

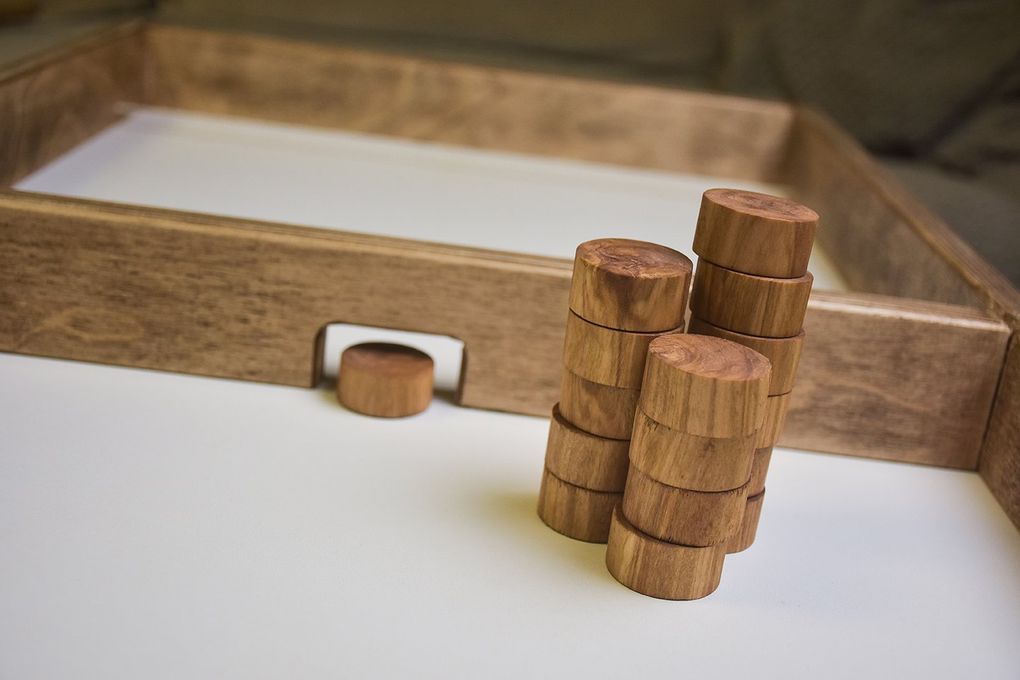

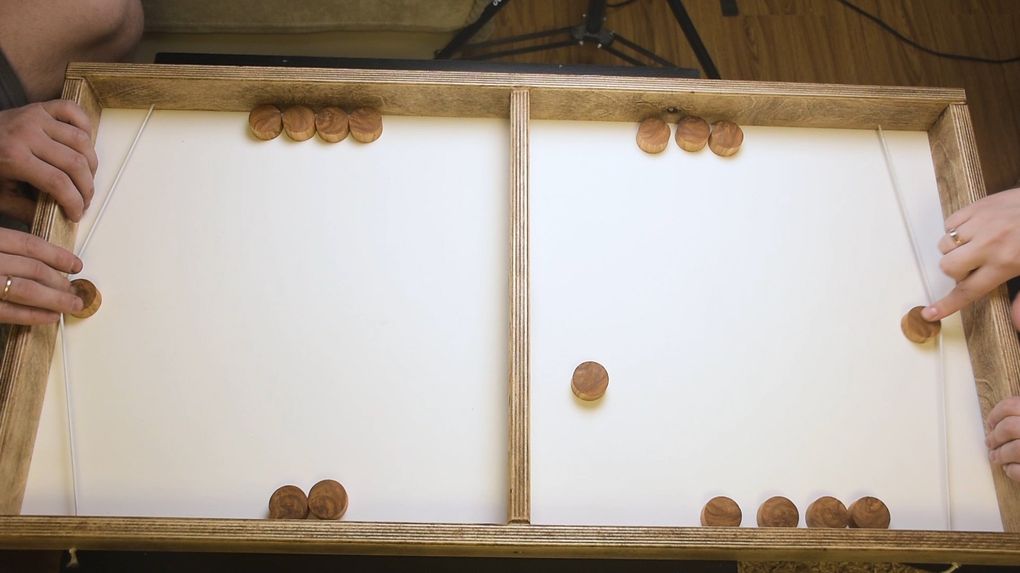

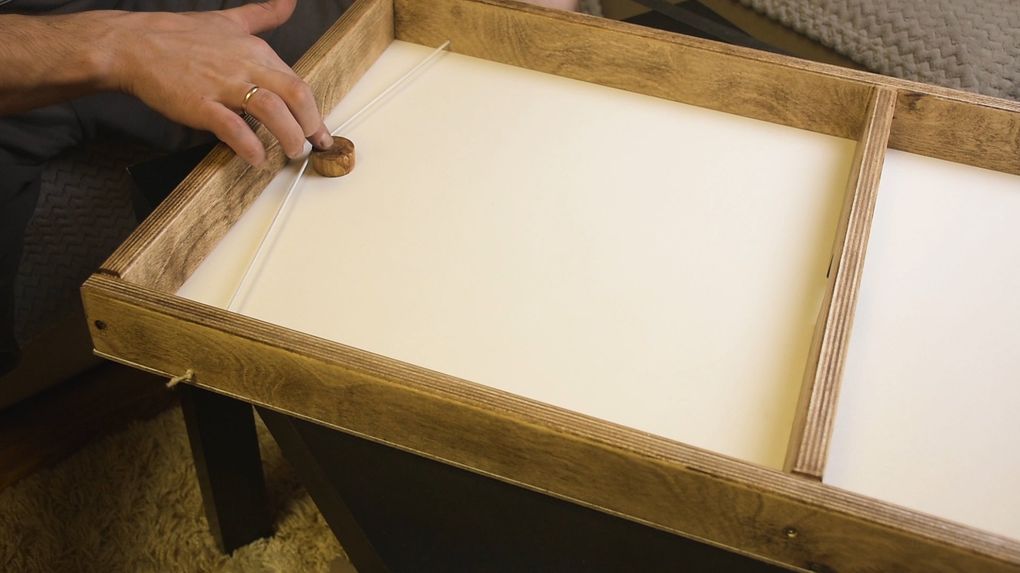

Результат выглядит вот так.


Настольный хоккей своими руками

Настольный хоккей своими руками

Настольный хоккей своими руками


Подробное видео об изготовлении можно посмотреть в видеоролике ниже.


Спасибо за внимание!
