Простой самодельный вентилятор для мастерской из компьютерного кулера


Простейший самодельный вентилятор для мастерской, сделанный из кулера от сгоревшего блока питания настольного компьютера и адаптера на 12 вольт.


Приветствую всех самодельщиков!

Сегодня я хочу представить очень простой вентилятор, который я сделал для своей мастерской еще несколько лет назад.


Получилось так, что тогда стояла очень жаркая погода, а в мастерской вообще была страшная духота. И тут я вспомнил, что у меня в мастерской где-то завалялся рабочий кулер на 12 вольт, от сгоревшего блока питания настольного компьютера. И самое главное, что у меня еще имелся бесхозный адаптер для питания какого-то устройства (уже и не помню какого), как раз на 12 вольт.

Я воришка спер эту статью с сайта Полезные самоделки, не читая и не вникая в текст.

Вот из них то, я и решил на скорую руку сделать простейший вентилятор для мастерской.

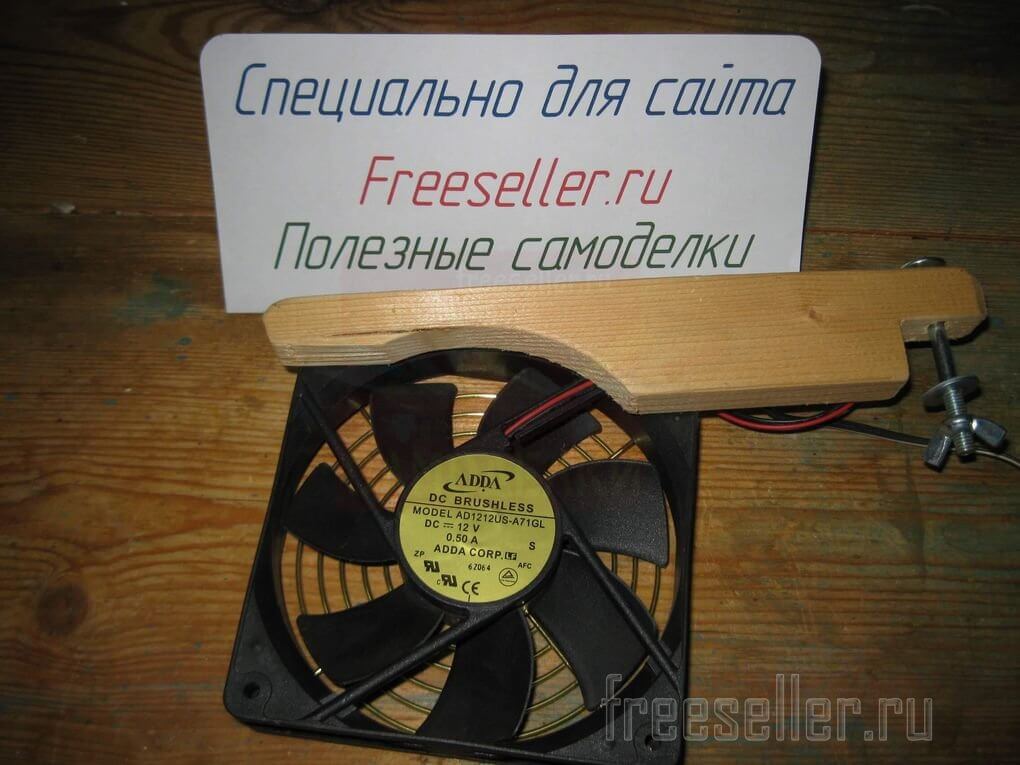

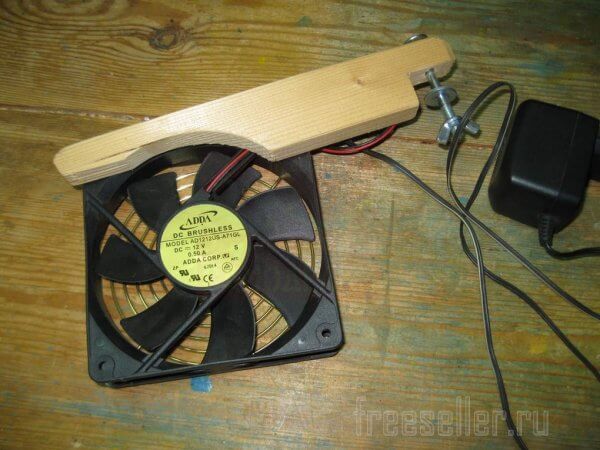

И в итоге у меня получился вот такой вентилятор.


Простой самодельный вентилятор для мастерской из компьютерного кулера Простой самодельный вентилятор для мастерской из компьютерного кулера

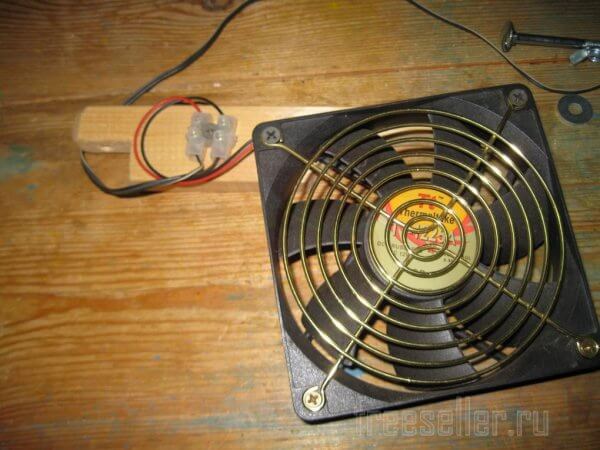

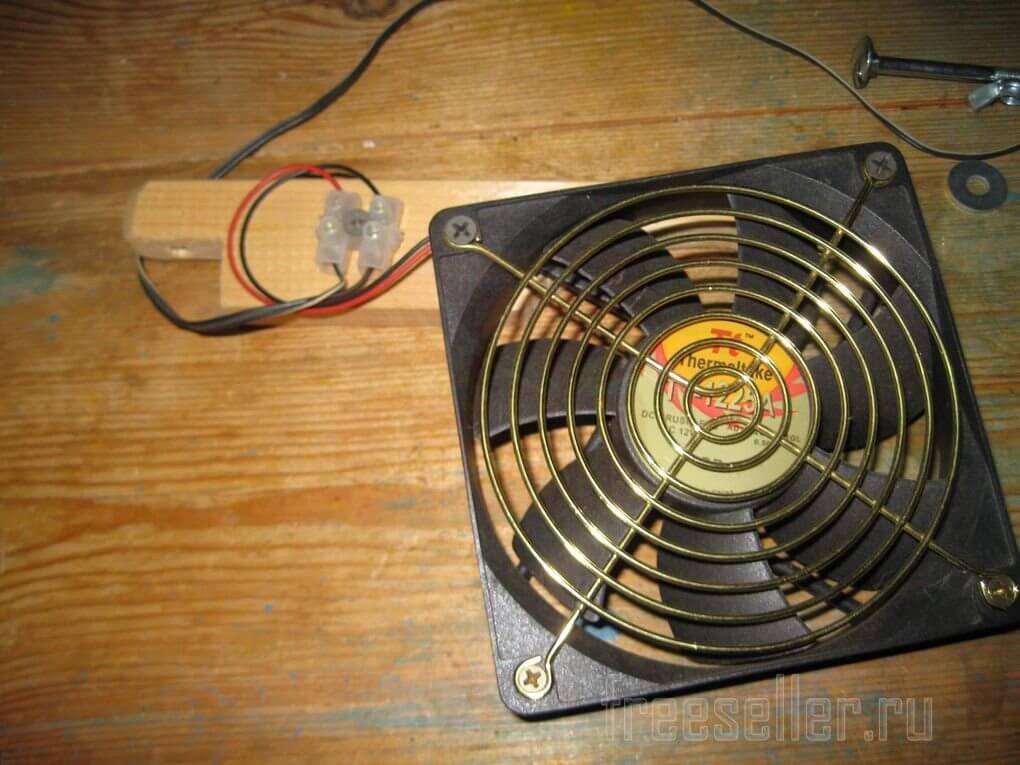

Вот его вид с обратной стороны.


Вентилятор для мастерской из компьютерного кулера. Вид с обратной стороны

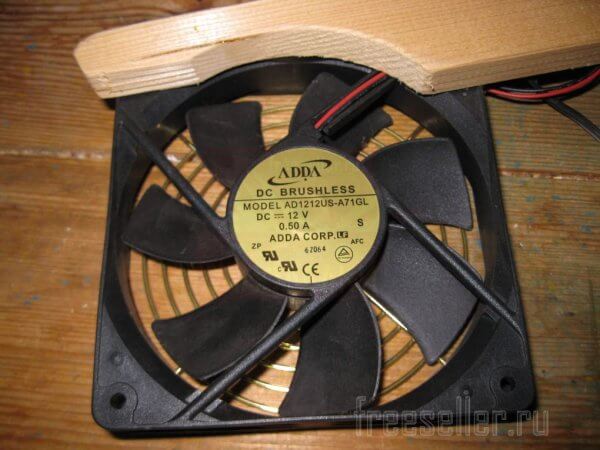

А вот более подробно, как выглядит сам кулер и адаптер на 12 вольт.

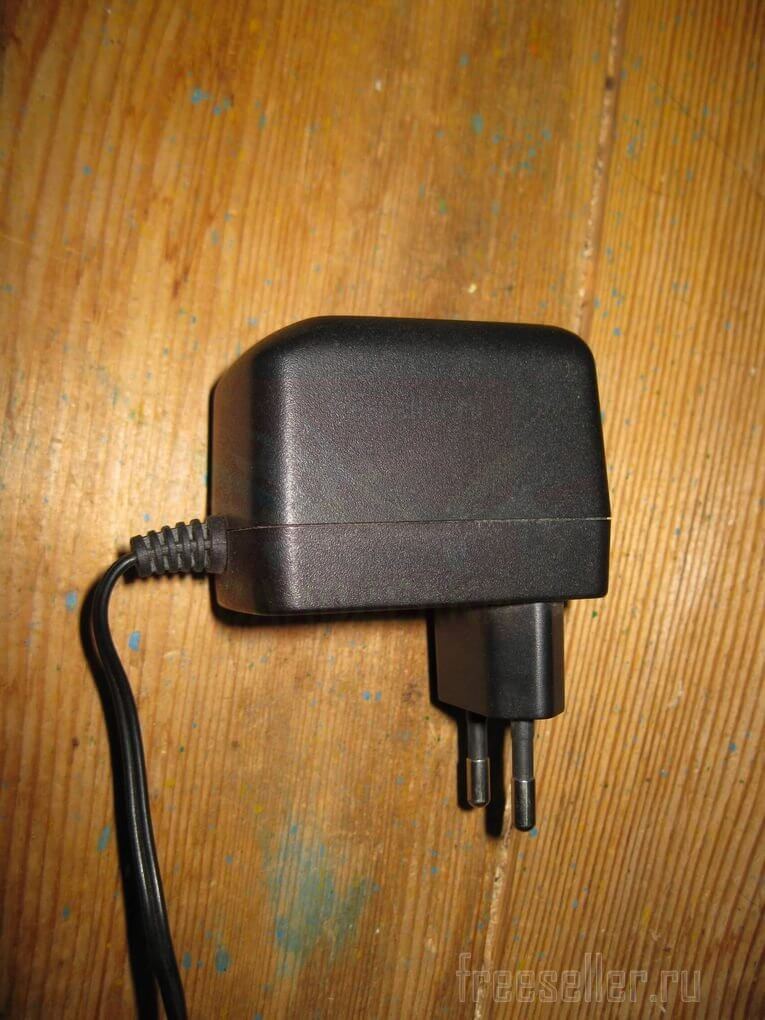

Вентилятор для мастерской из компьютерного кулера. Адаптер для вентилятора


Итак, чтобы сделать из этих запчастей вентилятор, мне потребовалось произвести небольшую доработку, чтобы вентилятор можно было вешать на стену мастерской.


Материалы и инструменты


Для изготовления вентилятора, мне потребовались следующие принадлежности:


Материалы и крепежные элементы:

  • Сам компьютерный кулер с адаптером;
  • Деревянная дощечка толщиной примерно 2 см, шириной 4 см, и длиной 35-40 см;
  • Мебельный болт М6 длиной 80 мм, с шайбой и барашковой гайкой;
  • Шурупы по дереву;
  • Клеммная колодка.

Инструменты:

  • Электролобзик с пилкой для фигурного реза;
  • Электродрель;
  • Сверло по металлу диаметром 6-6,5 мм;
  • Отвертка РН2;
  • Наждачная бумага.

Порядок изготовления вентилятора

Сначала я распилил дощечку на две части.

Более длинный отрезок, я использовал для крепления кулера.

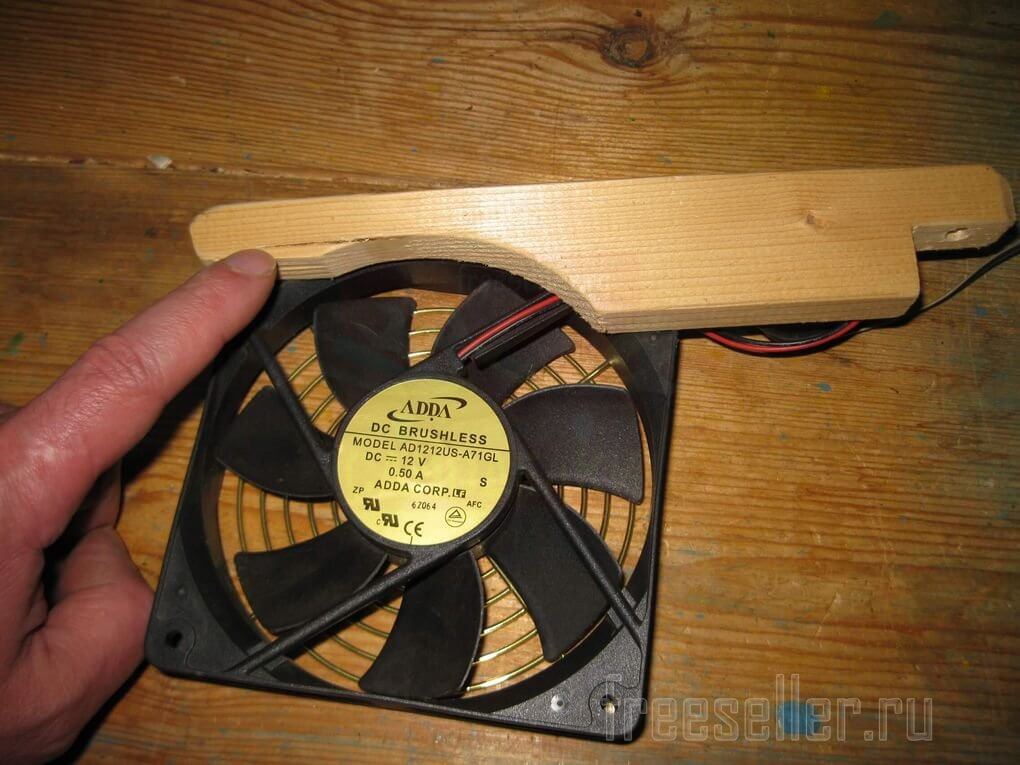

Дощечка для крепления кулера

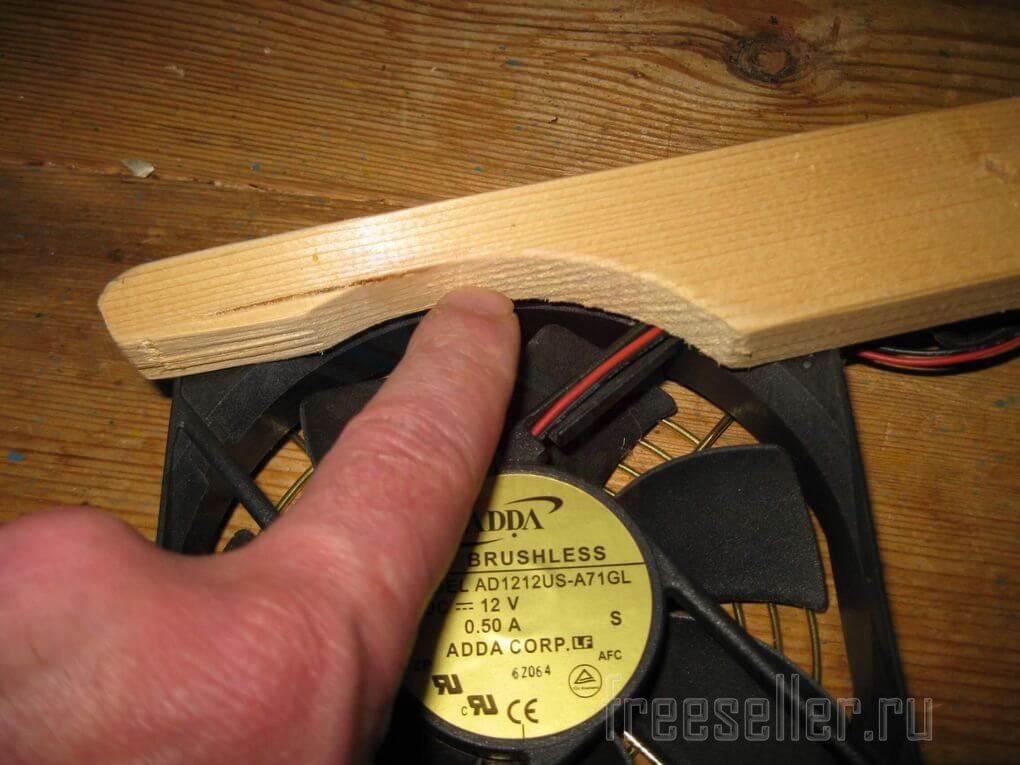

Для этого, на одной из сторон этого отрезка я выпилил полукруглое отверстие по форме кулера.


Дощечка для крепления кулера

А на другой стороне сделал вырез и просверлил отверстие под болт М6.


Изготовление крепления для кулера

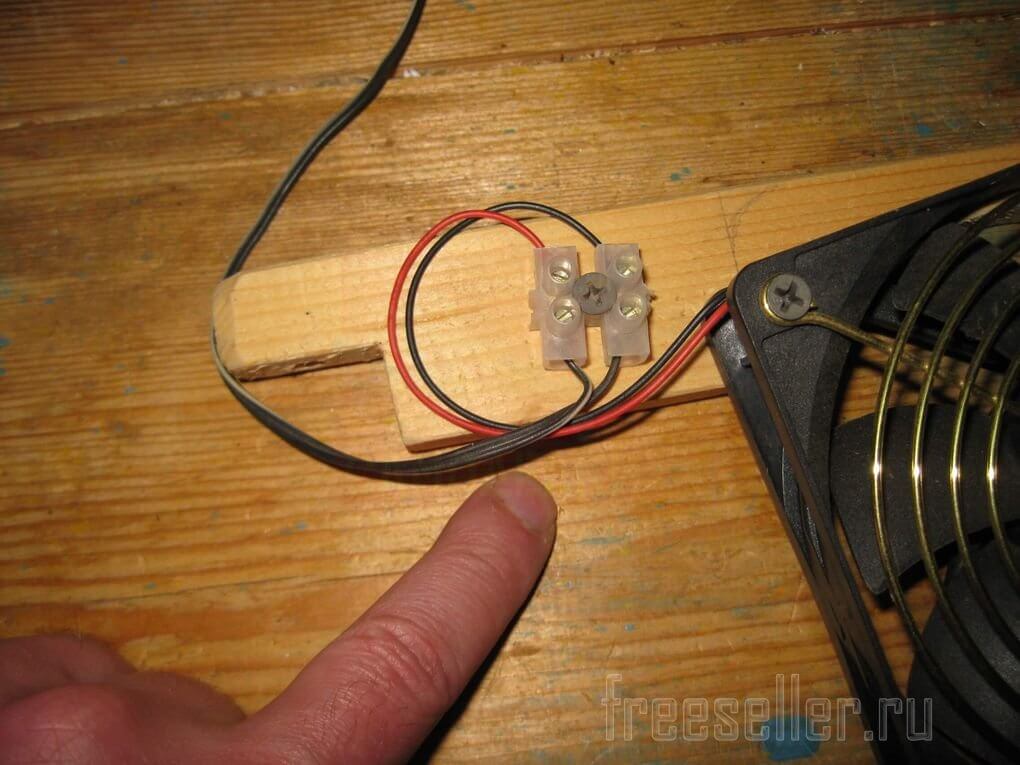

Затем прикрепил кулер к этому отрезку дощечки, при помощи шурупов, а рядом прикрепил клеммник, при помощи которого соединил провода кулера и адаптера.


Подключение к питанию

А на другом отрезке дощечки сделал такой же вырез и также просверлил отверстие под болт М6.


Изготовление крепления для кулера

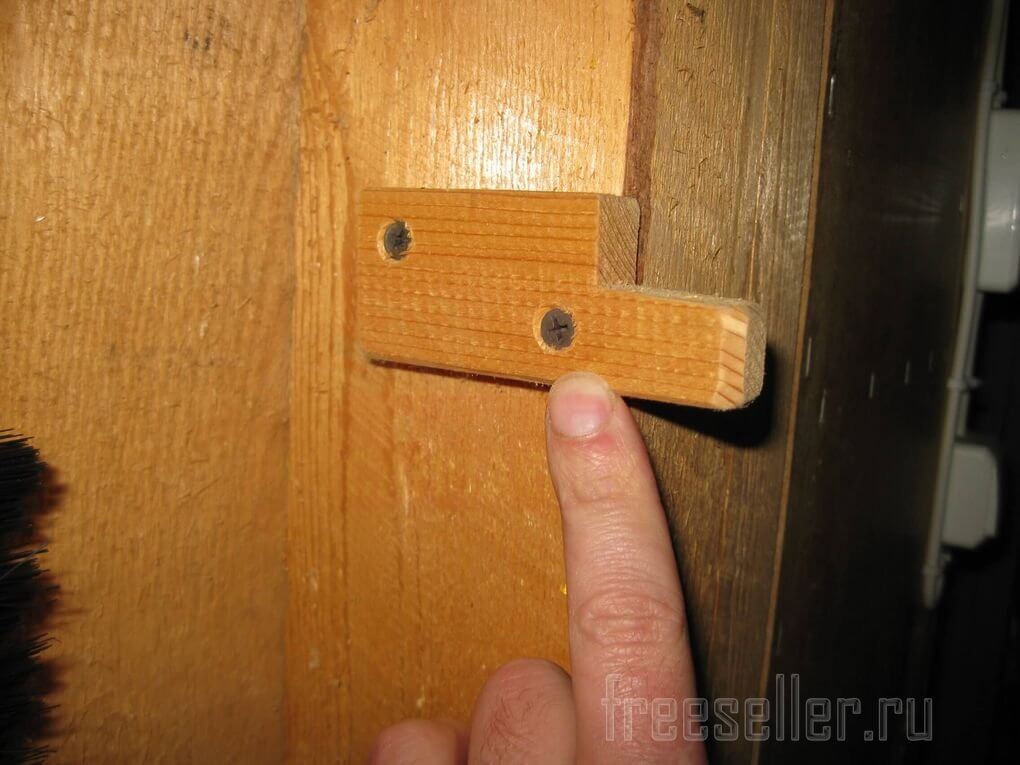

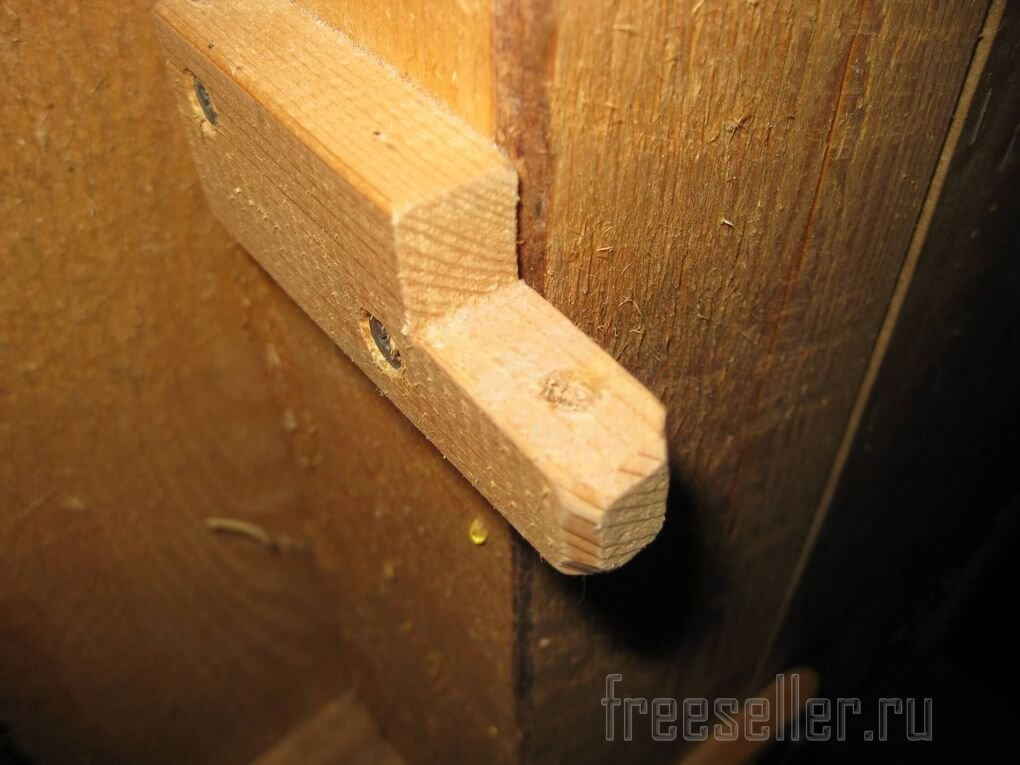

Сам этот отрезок, я прикрутил шурупами к вертикальной балке стены мастерской, таким образом, чтобы он был примерно на высоте моего лица.


Изготовление крепления для кулера

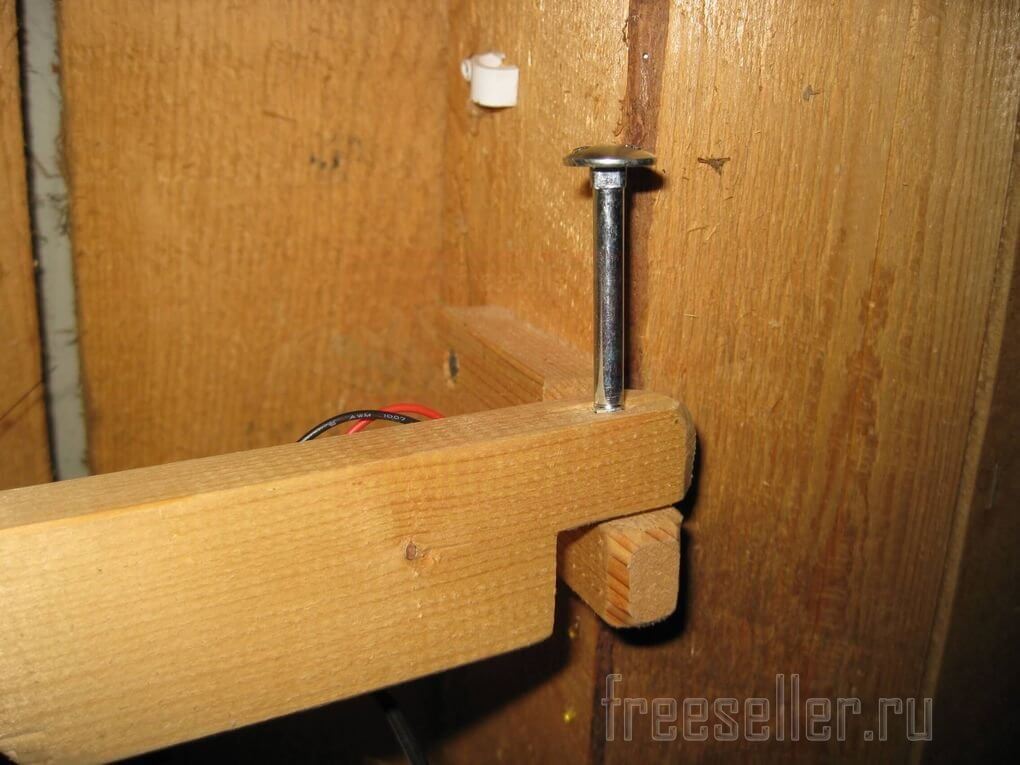

Таким образом, когда мне нужно повесить вентилятор на стену, я просто вставляю болт М6 в отверстие двух дощечек и слегка зажимаю их барашковой гайкой.

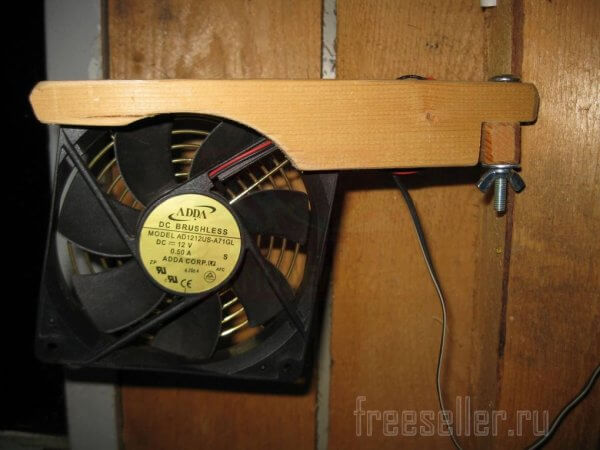

Изготовление крепления на стену для кулера Изготовление крепления на стену для кулера

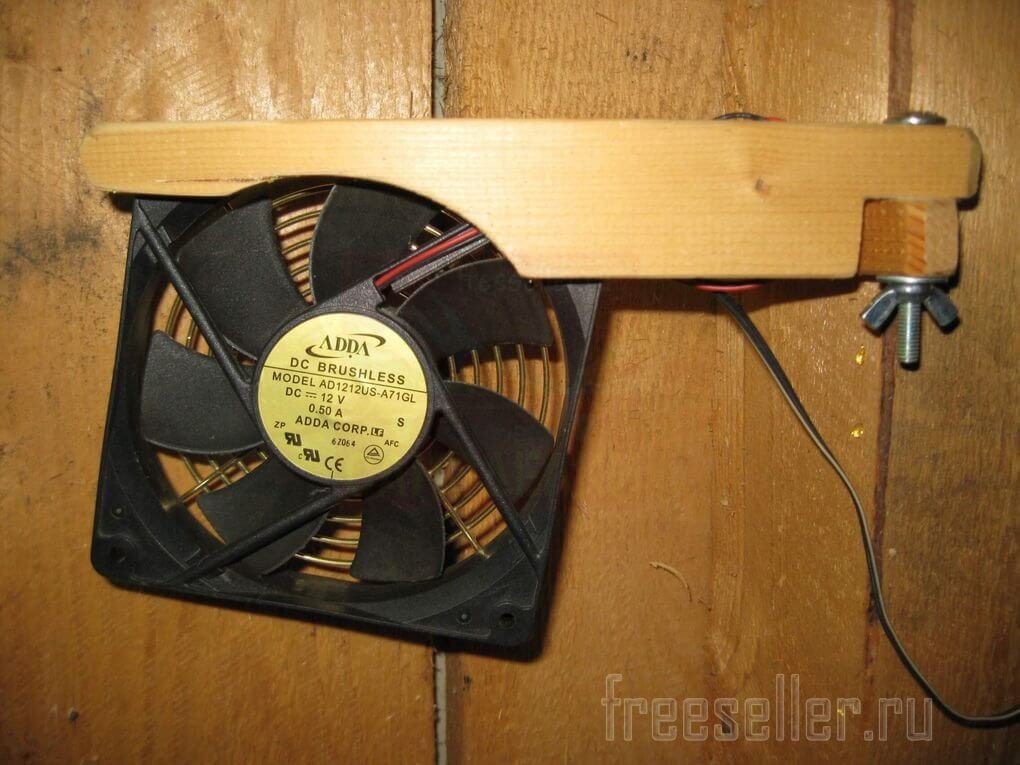

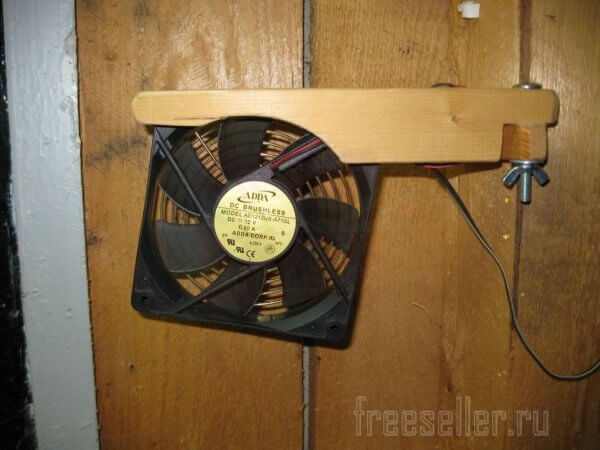

И вот мой вентилятор готов!


Вентилятор для мастерской своими руками Самодельный вентилятор для мастерской

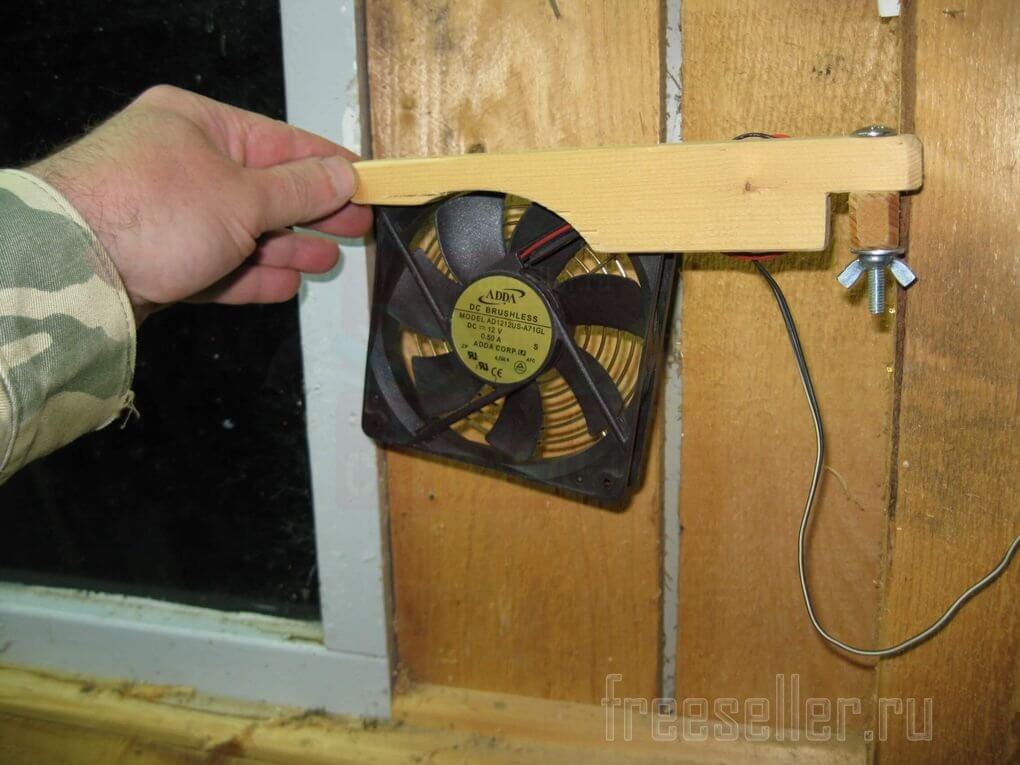

Этот вентилятор можно свободно поворачивать в горизонтальной плоскости прямо во время работы, держа его за кончик дощечки.


Самодельный вентилятор для мастерской из компьютерного кулера

Таким образом, всегда можно добиться такого положения вентилятора, чтобы он дул прямо в лицо.


Надо сказать, что этот вентилятор оказался весьма удобным. В жару он хорошо (не сильно, но в меру) обдувает, значительно облегчая работу.


А если он становится не нужен, его можно быстро и легко демонтировать.


Ну, и на этом у меня все! Все пока, здоровья, удачи и комфортной работы над самоделками!

+1
Всего 2 комментария

Вам понравится

Всего 2 комментария:

  1. Сначала подумал, что для охлаждения его-то, а тут для жары.

    Помогает?
    0
    1. Конечно помогает и весьма неплохо. Ведь за верстаком приходится работать в основном стоя и часто на одном месте, ну, или перемещаясь всего на полметра вправо-влево. В таком положении, вентилятор как раз обдувает лицо и становится намного прохладнее.
      0
