Вибростол для изготовления тротуарной плитки


Как сделать вибростол для изготовления тротуарной плитки своими руками из подручных материалов.


Представляю вашему вниманию вибростол для изготовления тротуарной плитки, собранный из подручных материалов.


Срочно понадобился вибростол, посмотрел что было в продаже, цены показались завышенными. Поэтому решил сделать его своими руками.


Ниже показаны фотографии самодельного вибростола сделанного, а в конце статьи прилагается видео, где автор показал самоделку в работе.


Процесс изготовления

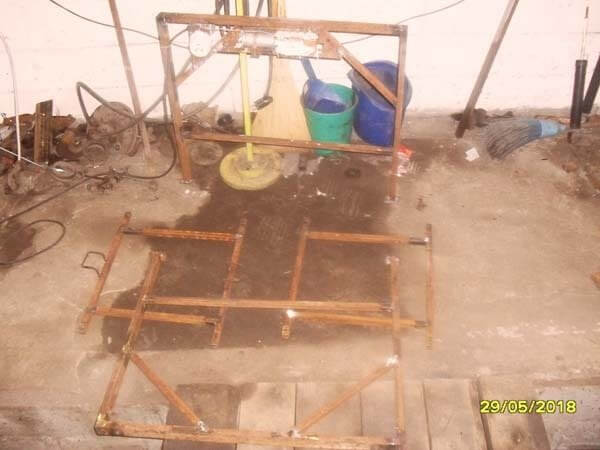

Сварка рамы стола из квадратной трубы.

Вибростол для изготовления тротуарной плитки своими руками
Изготовление столешницы.

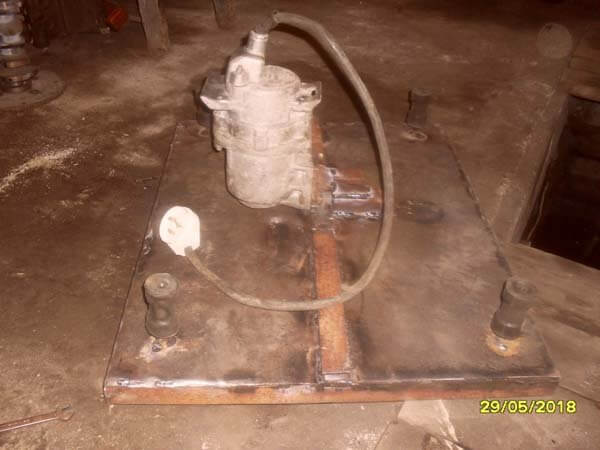

Установка электродвигателя от ЖД подбойки 220 в, 2800 об/мин.

   Вибростол для изготовления тротуарной плитки своими рукамиВибростол для изготовления тротуарной плитки своими рукамиВибростол для изготовления тротуарной плитки своими руками

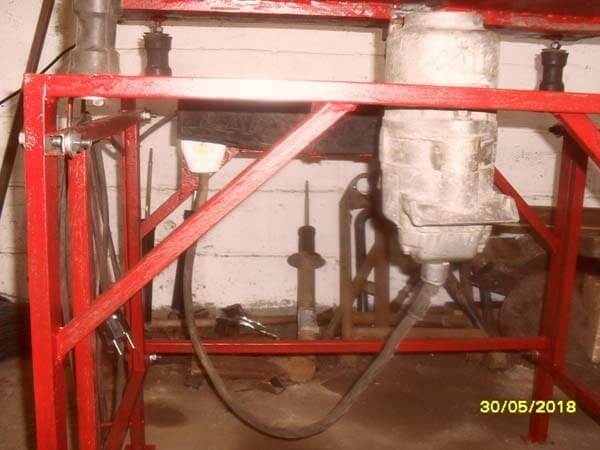

Установка кнопки пускателя и провода.


Вибростол для изготовления тротуарной плитки своими руками

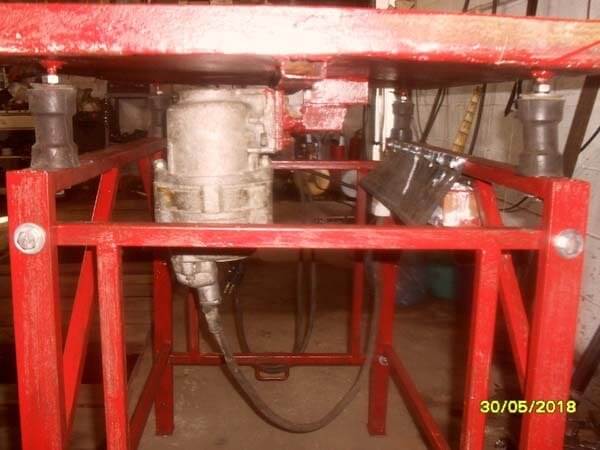

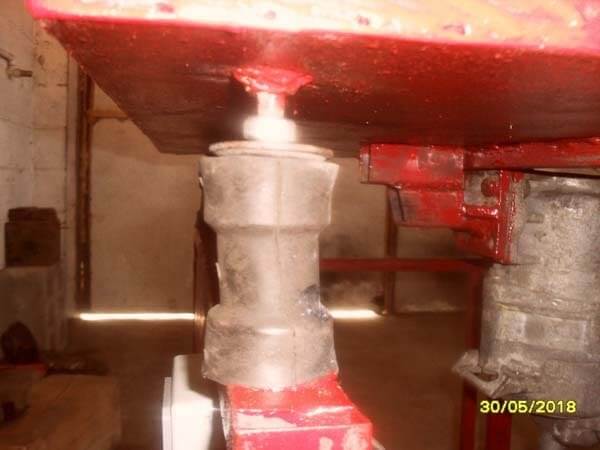

Конденсаторы снял со старых стабилизаторов напряжения 220в. Сама столешница держится на резиновых опорах от той же подбойки.



Электродвигатель подключен по схеме треугольник с пусковым конденсатором.


Вибростол для изготовления тротуарной плитки своими руками  Вибростол для изготовления тротуарной плитки своими рукамиВибростол для изготовления тротуарной плитки своими рукамиВибростол для изготовления тротуарной плитки своими руками

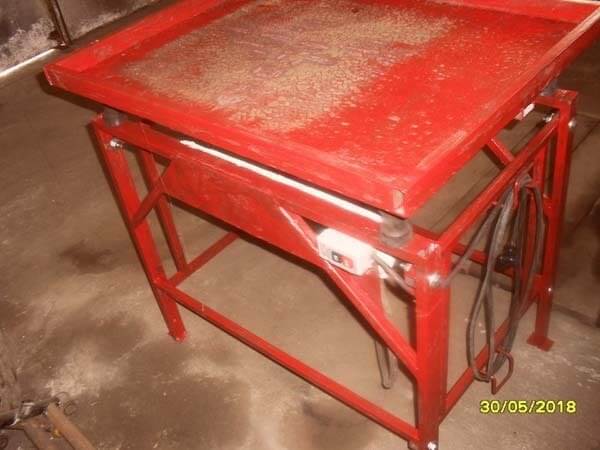

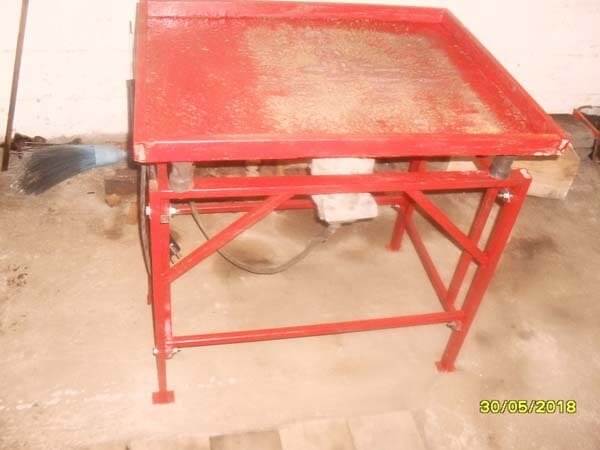

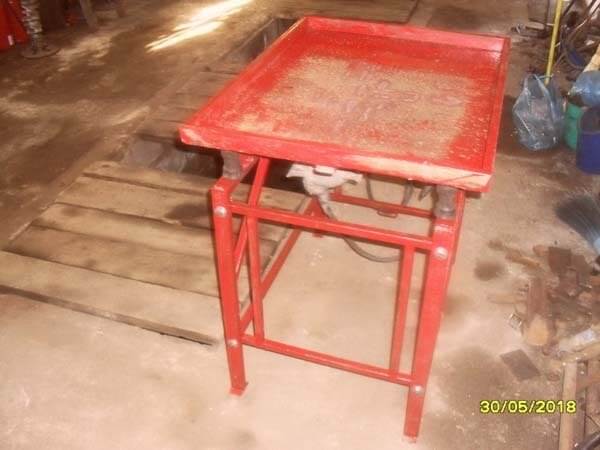

Вибростол отлично работает уже несколько лет, отличный вариант самоделки из подручных материалов. Вибростол можно использовать для отливки бетонных изделий, тротуарной плитки, бетонных блоков и т д.

Видео демонстрация работы
