Самодельная стойка для диспенсера из полипропиленовых труб


Самодельная стойка для диспенсера из полипропиленовых труб. или как пользоваться диспенсером бесконтактно.


В какое время мы живём, такие  поделки и делаем! Так и у меня появился заказ на стойку для диспенсера в детский сад.


Решил сделать её из проверенного материала - полипропилена.

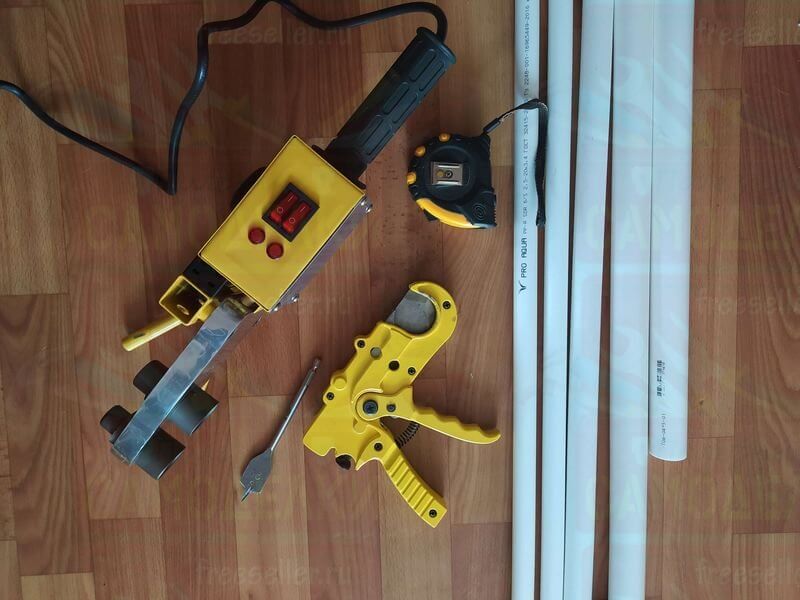

Инструмент

  • ножницы для пп труб.
  • паяльник для пп труб.
  • рулетка, линейка
  • эл. шуруповёрт.

Материалы

  • труба полипропиленовая неармированная диаметром 20 мм; 25 мм; 32 мм.
  • фитинги на 20 мм.трубу; заглушки (4 шт.), крестовина(1 шт.), уголок(4 шт.),тройник (4 шт.),
  • перовое сверло на 22 мм.
Материалы и инструменты для изготовления стойки для диспенсера

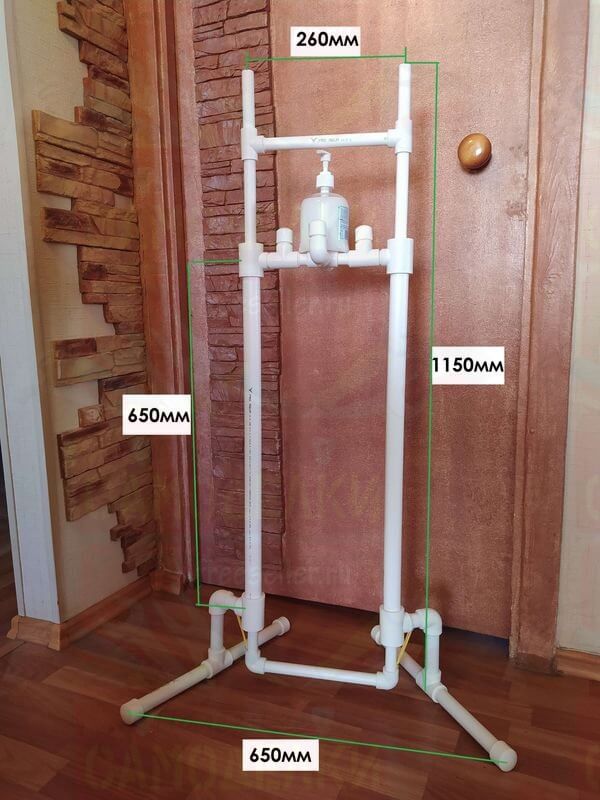

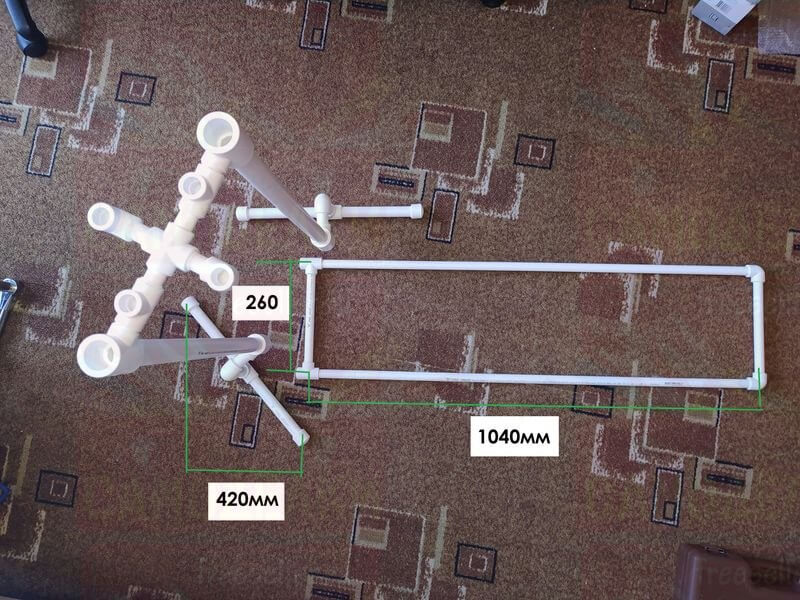

Конструкция стойки

ПП труба и фитинги доступны в магазинах, осталось придумать простую и безопасную конструкцию.


Самодельная стойка для диспенсера из полипропиленовых трубСамодельная стойка для диспенсера из полипропиленовых труб

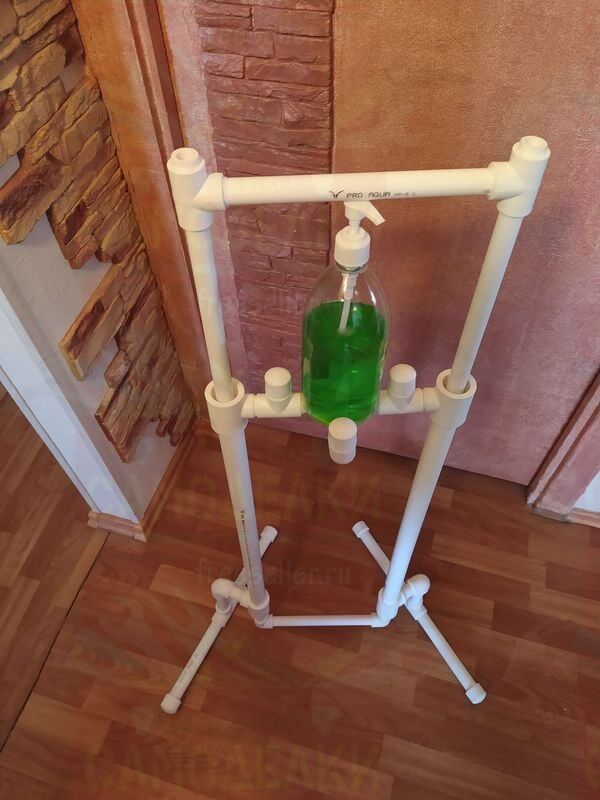

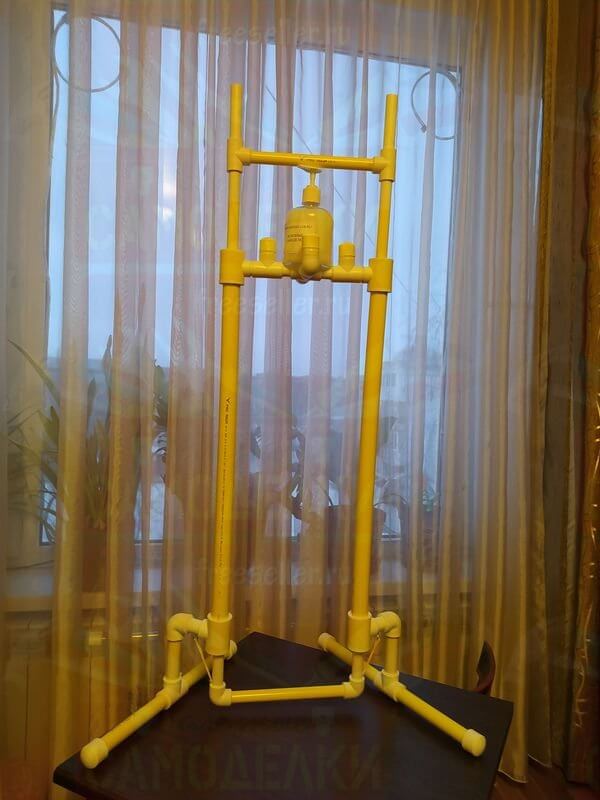

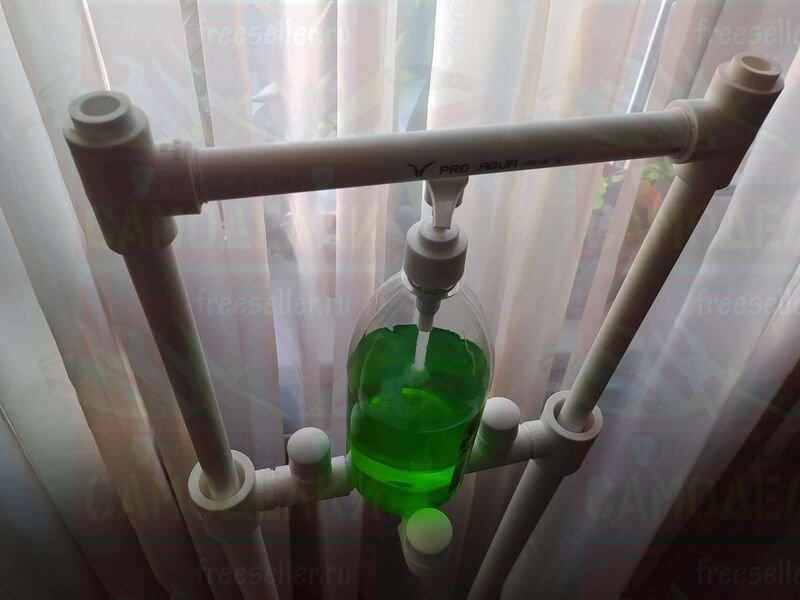

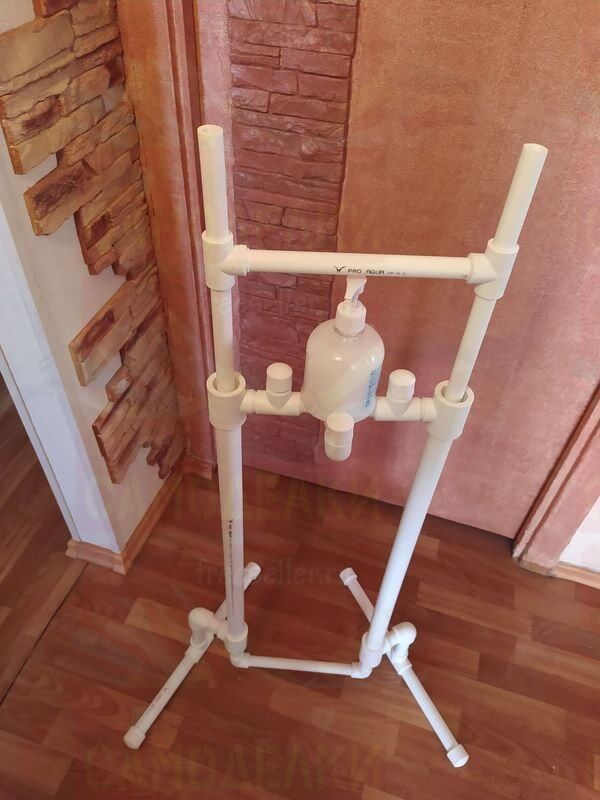

Стойка получилась универсальная как для диспенсера с антисептиком, так и для жидкого мыла.


Самодельная стойка для диспенсера из полипропиленовых трубСамодельная стойка для диспенсера из полипропиленовых труб

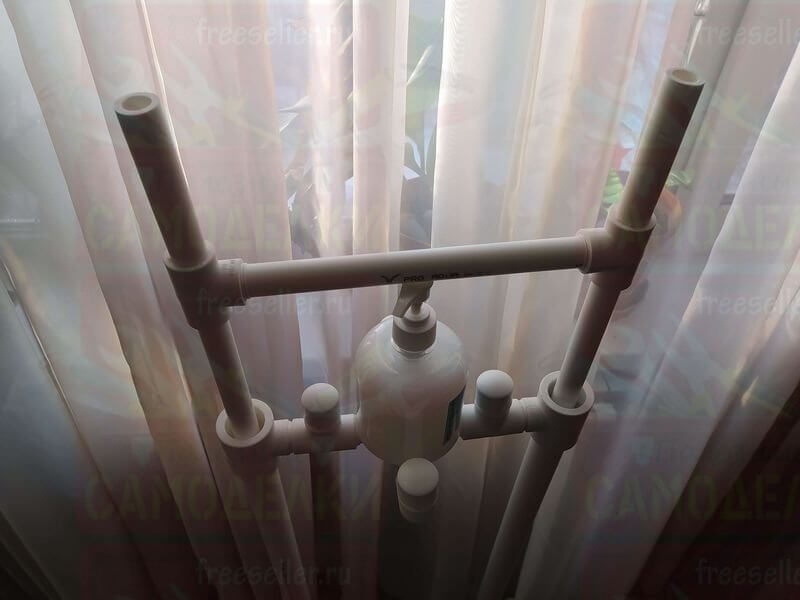

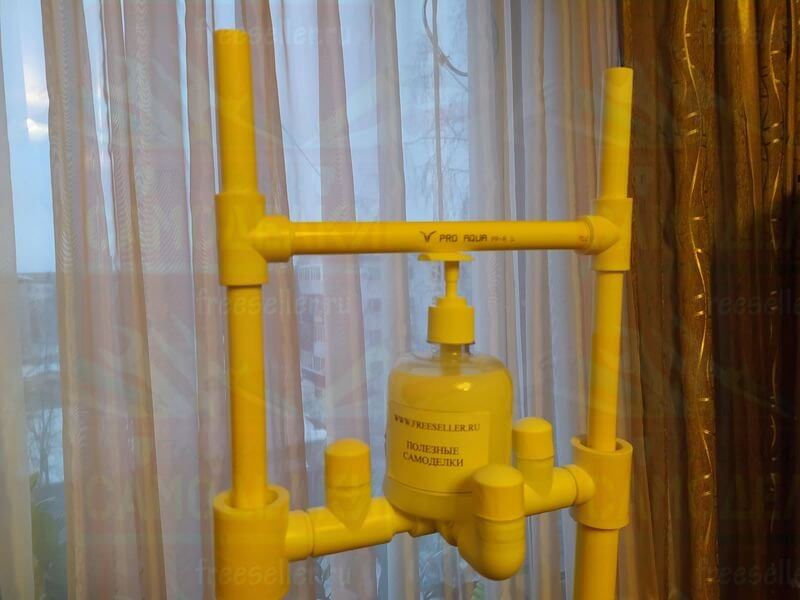

Высота флакона тоже не имеет значения, так как верхняя планка регулируется.

 Самодельная стойка для диспенсера из полипропиленовых труб

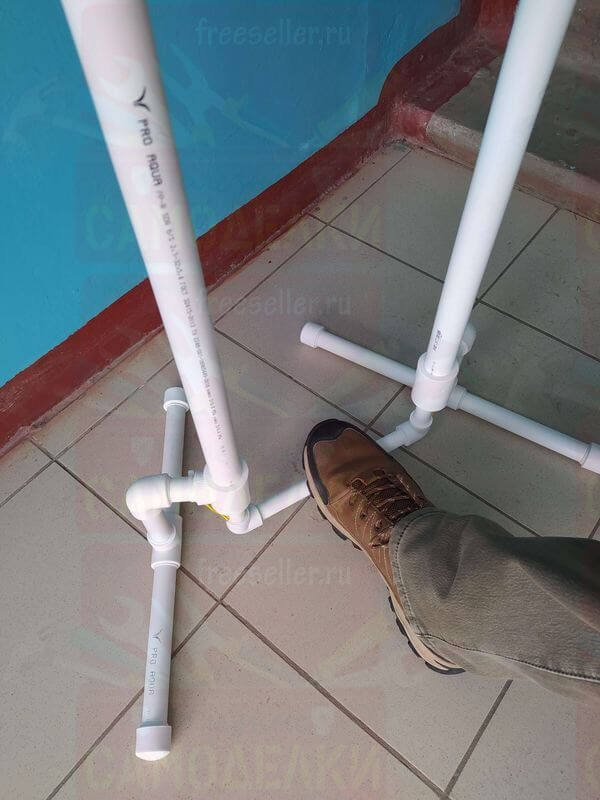

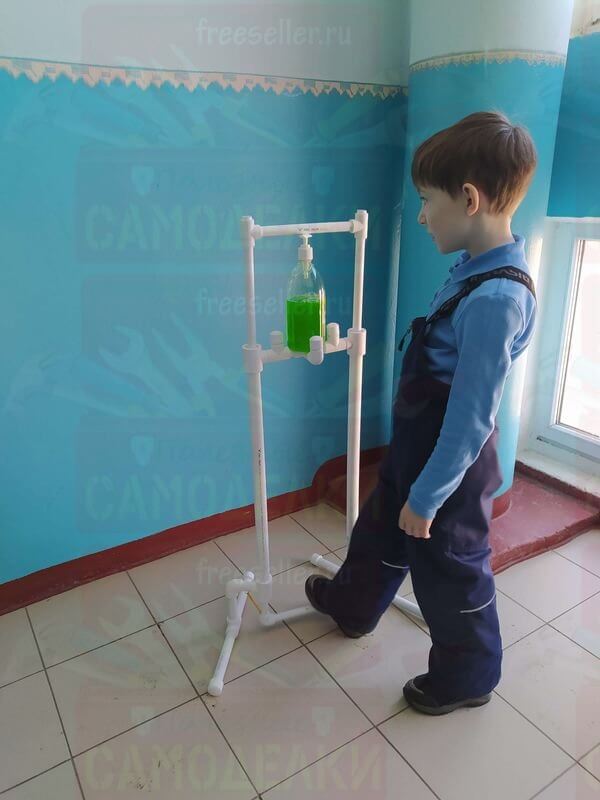

Принцип работы прост и исключает касание руками флакона с жидкостью: при однократном нажатии ногой на нижнюю трубку происходит выдавливание антисептика.

 Самодельная стойка для диспенсера из полипропиленовых труб

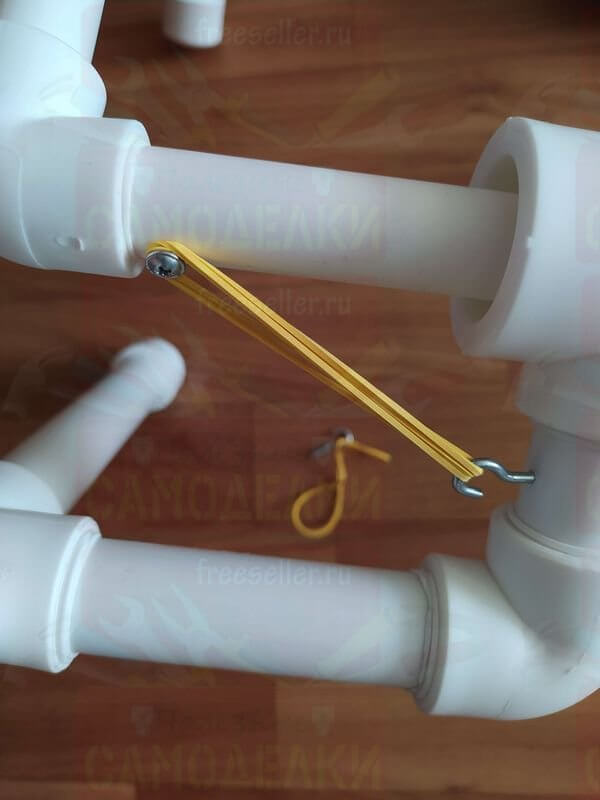

Под действием пружины во флаконе и резинок  снизу верхняя планка возвращается в исходное положение. Резинки внизу нужны ещё и для удобства при замене флакона.


Самодельная стойка для диспенсера из полипропиленовых трубСамодельная стойка для диспенсера из полипропиленовых труб

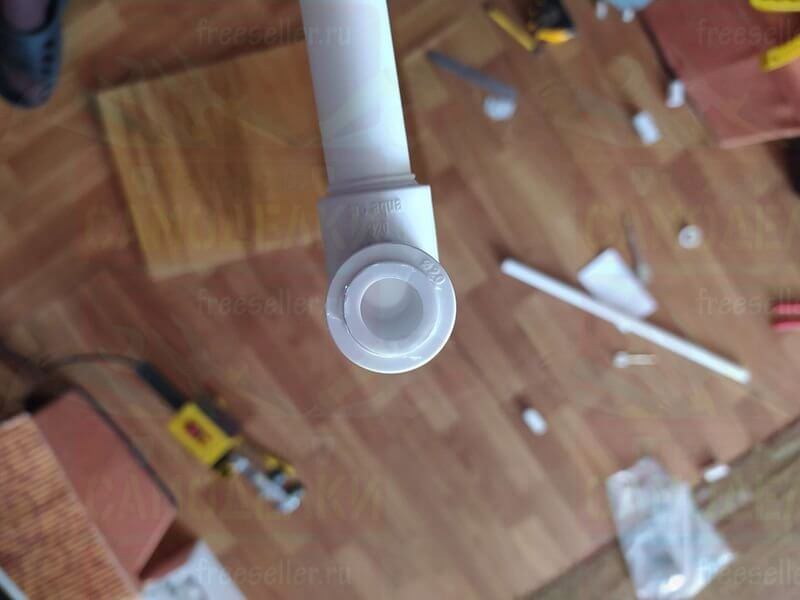

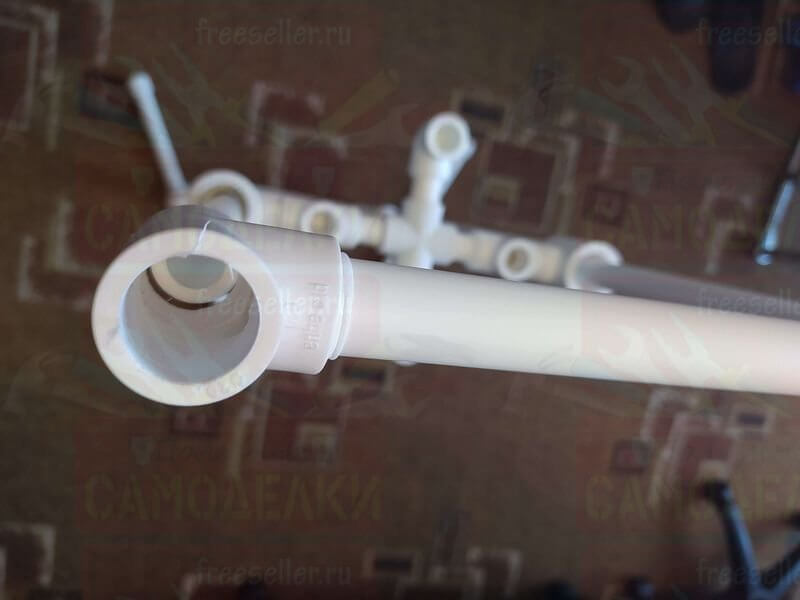

Для свободного перемещения 20-ой трубы внутри 32-ой расширил внутренний диаметр сверлом по дереву на 22 мм.


Самодельная стойка для диспенсера из полипропиленовых труб

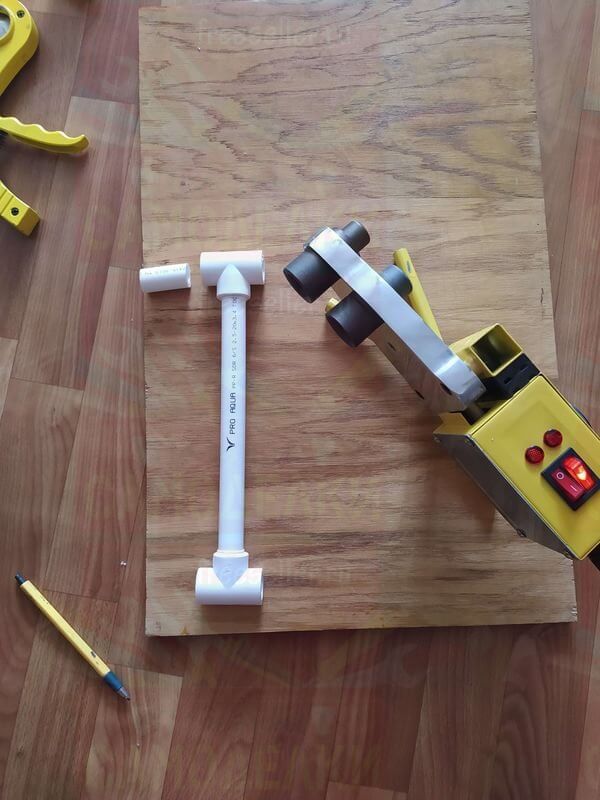

Расширен был и диаметр тройников на верхней планке.

 Самодельная стойка для диспенсера из полипропиленовых труб

Самодельная стойка для диспенсера из полипропиленовых труб

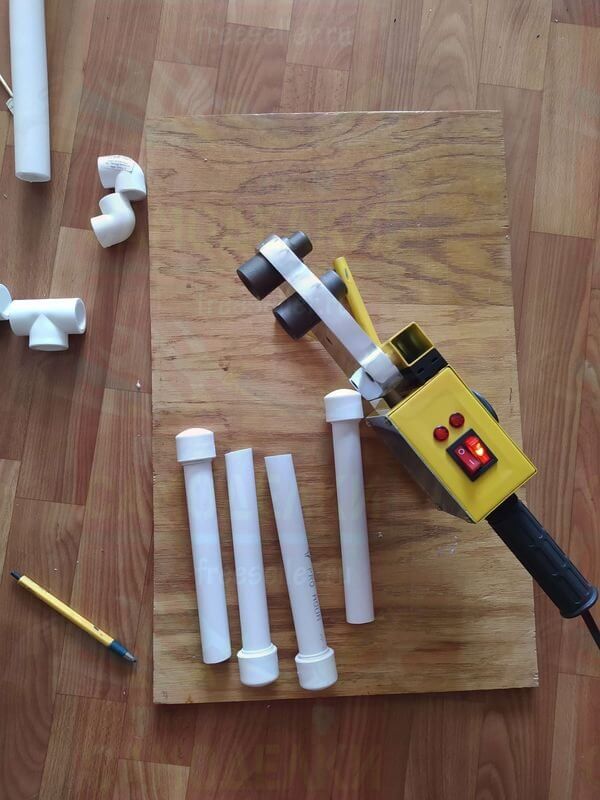

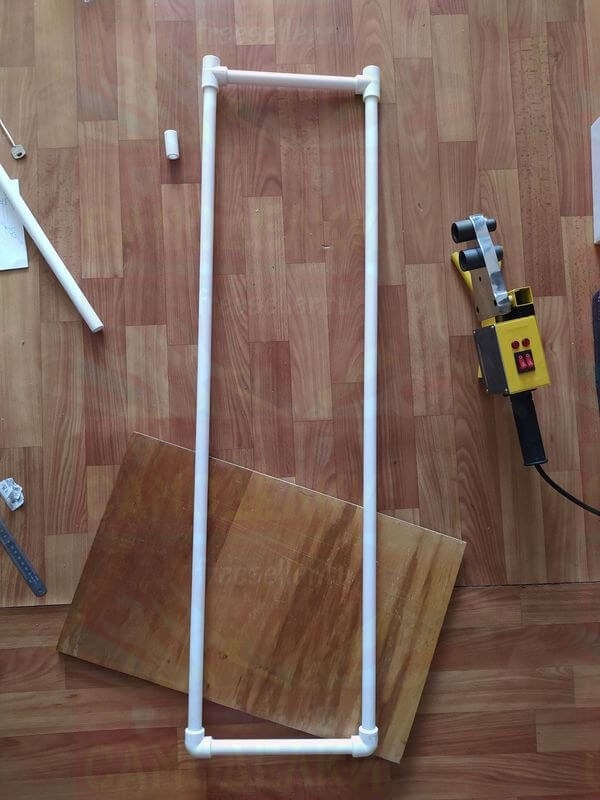

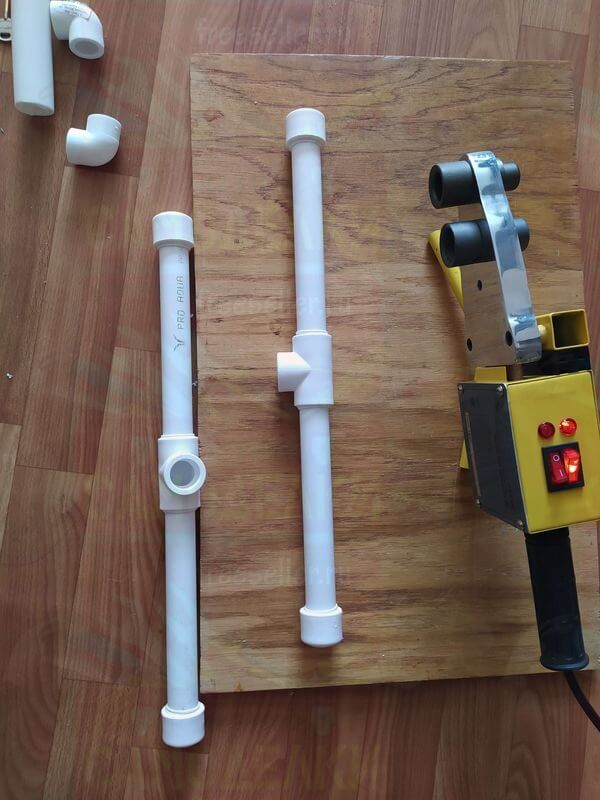

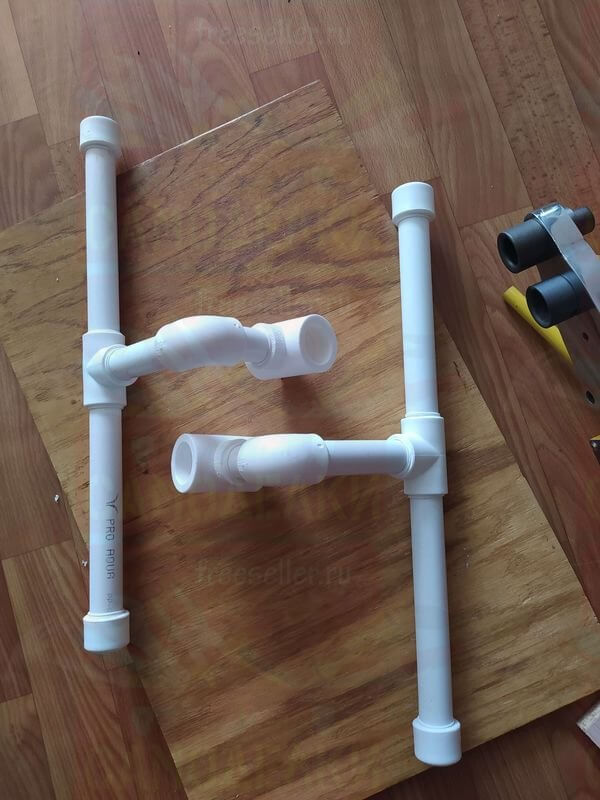

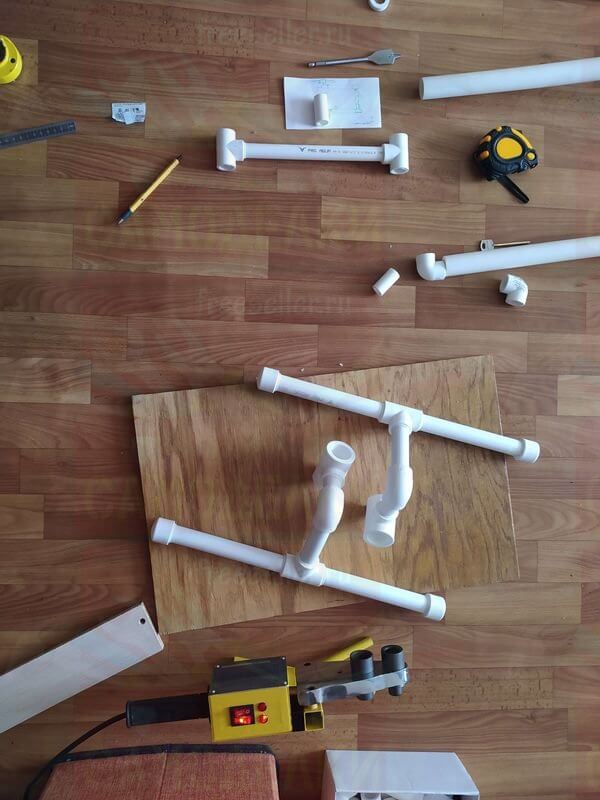

Соединил и спаял всю конструкцию.

 Самодельная стойка для диспенсера из полипропиленовых труб

Самодельная стойка для диспенсера из полипропиленовых трубСамодельная стойка для диспенсера из полипропиленовых трубСамодельная стойка для диспенсера из полипропиленовых труб

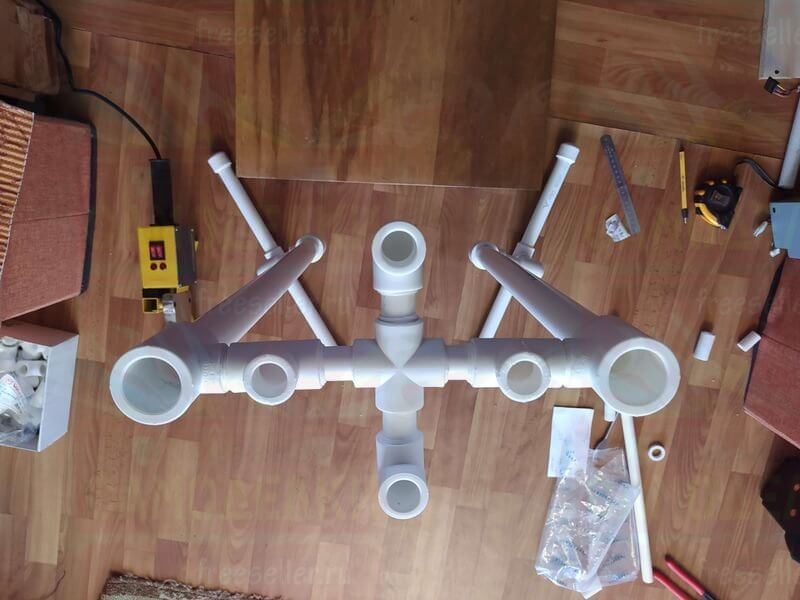

Ножки стойки сделал не параллельным  для удобства  размещения в углу помещения.


Самодельная стойка для диспенсера из полипропиленовых трубСамодельная стойка для диспенсера из полипропиленовых трубСамодельная стойка для диспенсера из полипропиленовых труб
Конструкция получилась удобной и устойчивой, а главное безопасной.

Самодельная стойка для диспенсера из полипропиленовых трубСамодельная стойка для диспенсера из полипропиленовых труб

Здоровья всем!

Самодельная стойка для диспенсера из полипропиленовых труб
