Циркулярный станок из болгарки


Как сделать простейший циркулярный станок из болгарки ушм, ненужного металлолома.


Приветствую всех любителей самоделок и тех, кто просто заглянул на сайт "Полезные самоделки" в поисках интересных идей, которые можно взять на заметку.


Из статьи ниже вы узнаете, как смастерить небольшой циркулярный станок на базе углошлифовальной машины, при этом инструмент легко снять и использовать по прямому назначению. Что только не мастерят многие умельца и такого, не побоюсь этого слова, универсального инструмента. Да и эта идея не новая, это всего лишь ещё один вариант полезной конструкции, которая пригодится каждому самодельщику в мастерской. Если идея вас заинтересовала, милости прошу, читайте статью, смотрите видео под ней и берите идейку на заметку. По сложности конструкция не очень сложная в изготовлении, всё довольно просто, единственное, что потребуются базовые навыки сварных работ, ну и естественно сварочный аппарат, это пожалуй и есть самое сложное.

Материалы

  • две автомобильные стойки (амортизаторы);
  • старый домкрат (должен быть рабочим);
  • профильные трубы разного сечения (если не ошибаюсь, автор использует два вида – 40х40 мм и 80х40 мм);
  • листовой металл толщиной примерно 3-4 мм для кожуха и толщиной 5-6 мм для столешницы;
  • болты и шурупы по металлу;
  • краска по металлу (цвета на ваш вкус).

Инструменты

  • сварочный аппарат;
  • болгарка с набором кругов;
  • шуруповёрт со ступенчатым сверлом;
  • тиски;
  • щипцы;
  • молоток;
  • магнитный уголок для сварки;
  • разметочный инструмент (угольник и маркер).

Изготовление станка

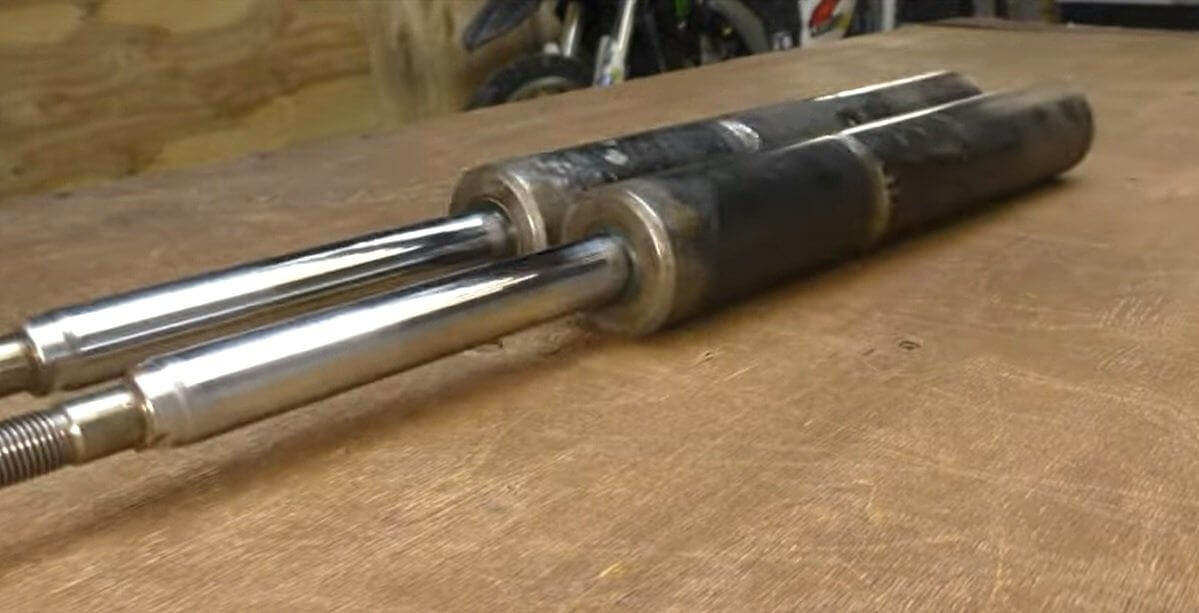

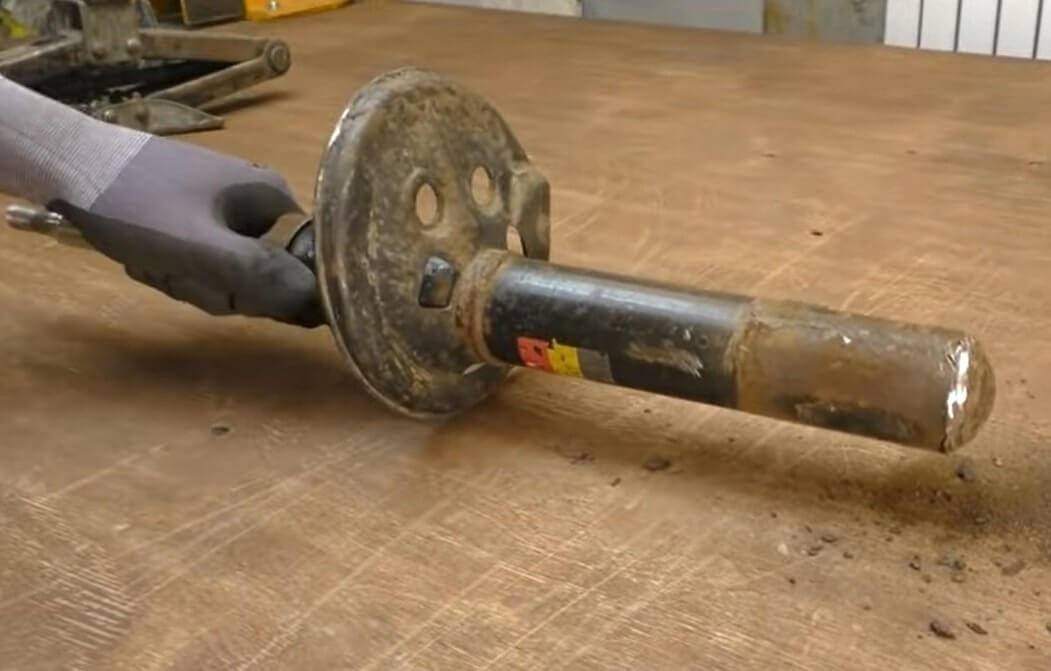

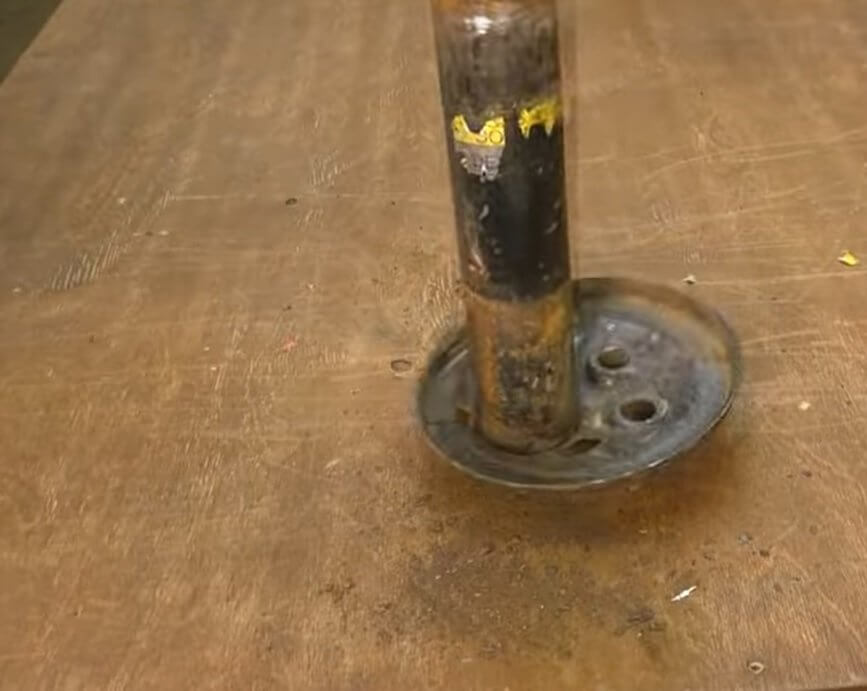

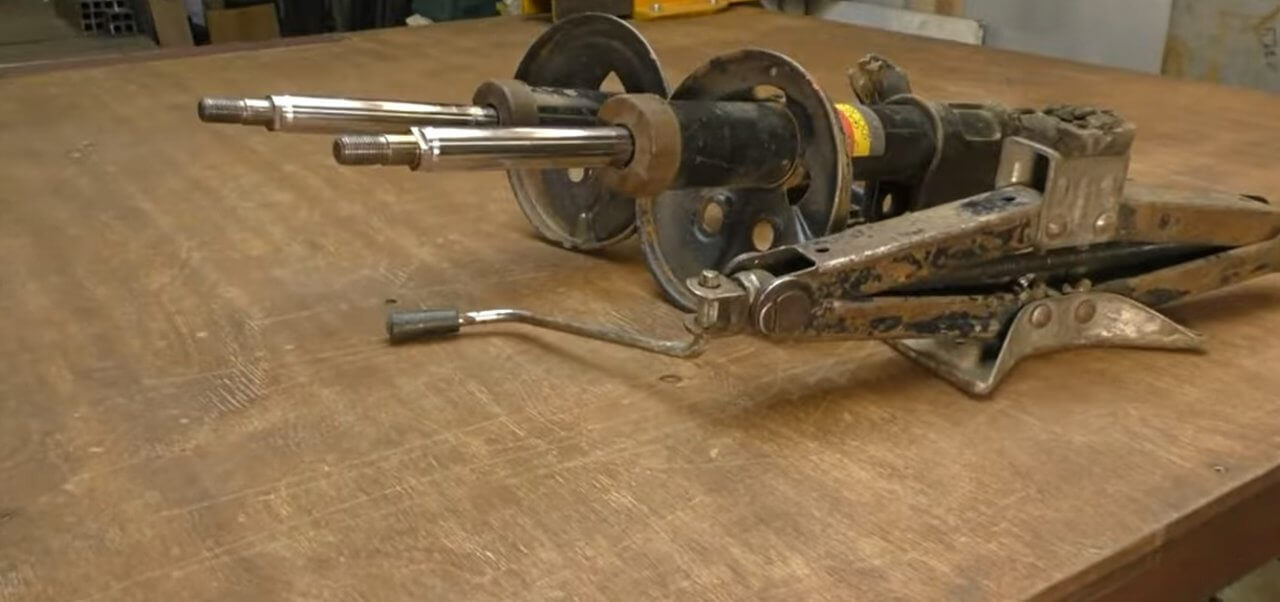

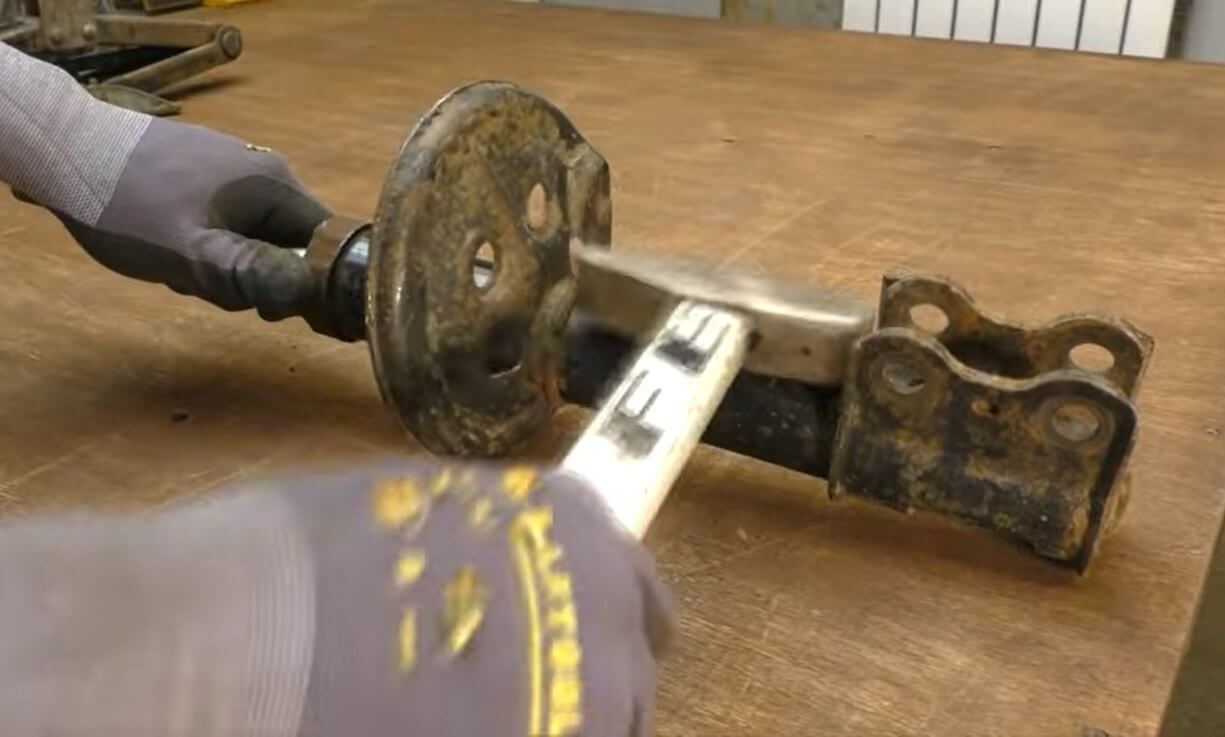

Сначала автор подготовил три основных детали для своей самоделки – домкрат и две стойки. Со стоек, с помощью молотка, автор убрал лишние детали.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

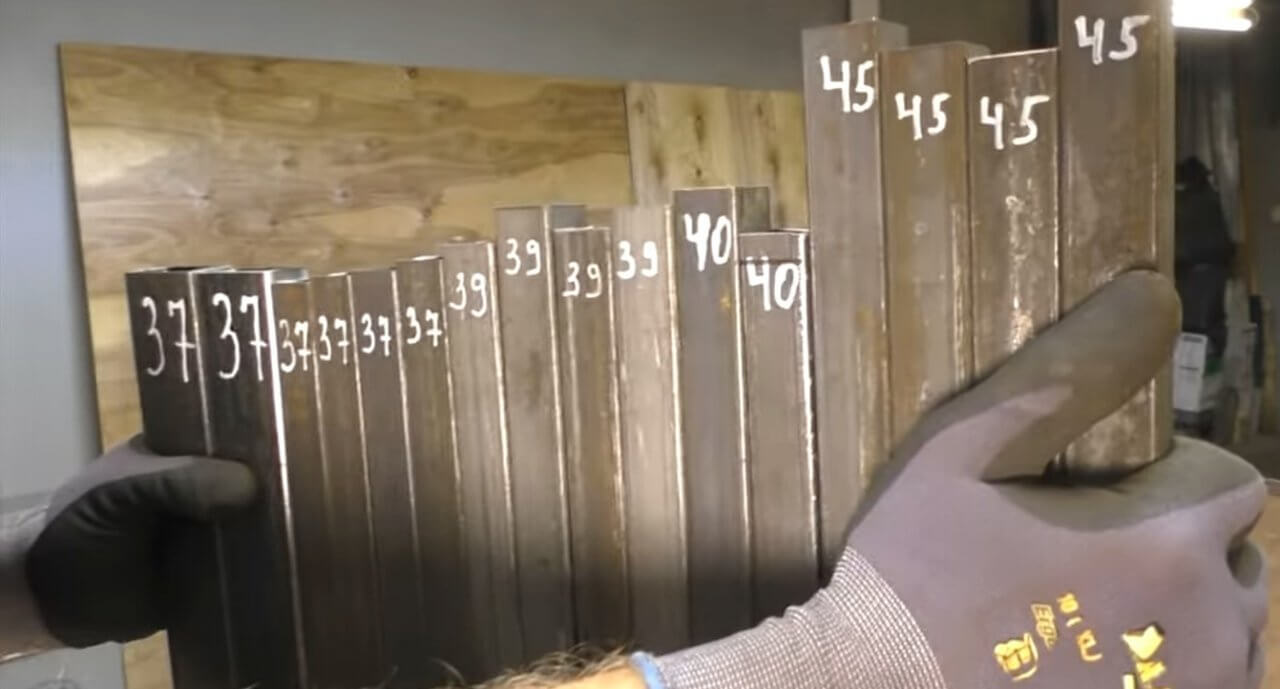

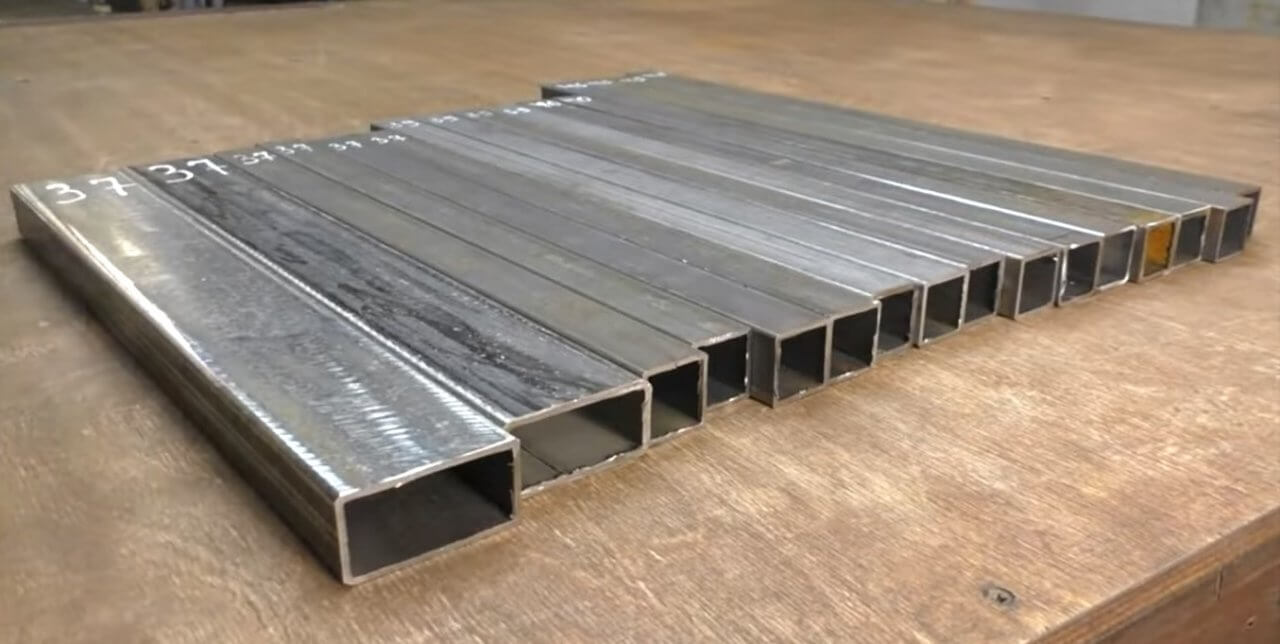

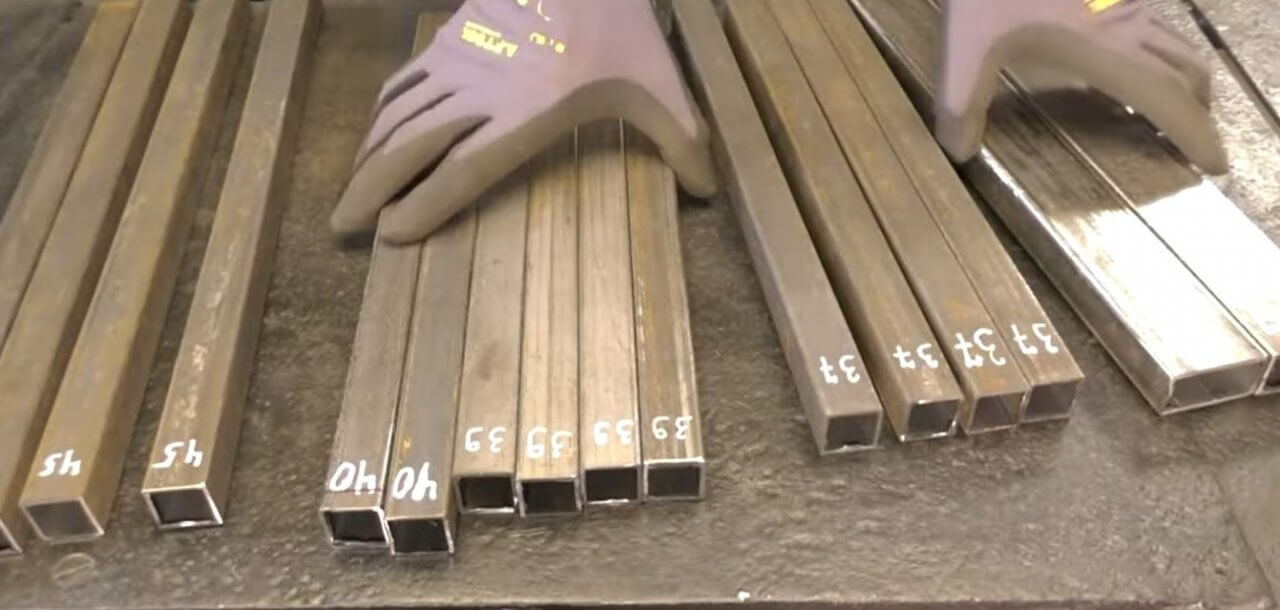

Затем автору потребовались профильные трубы, из них будет сварен каркас-рама станка. Автор нарезал партию заготовок необходимой длины. Если планируете соблюдать размеры, которые определил для себя автор, внимательно следите за фото и смотрите видео, там всё подписано.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

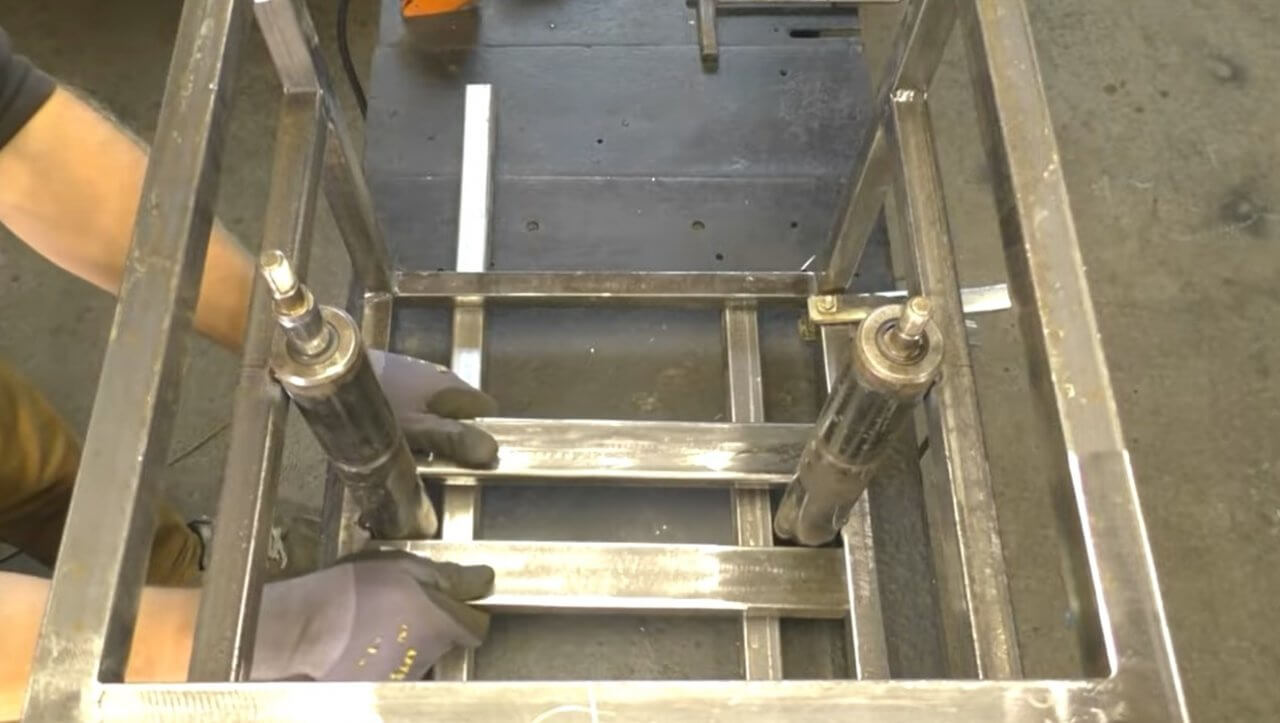

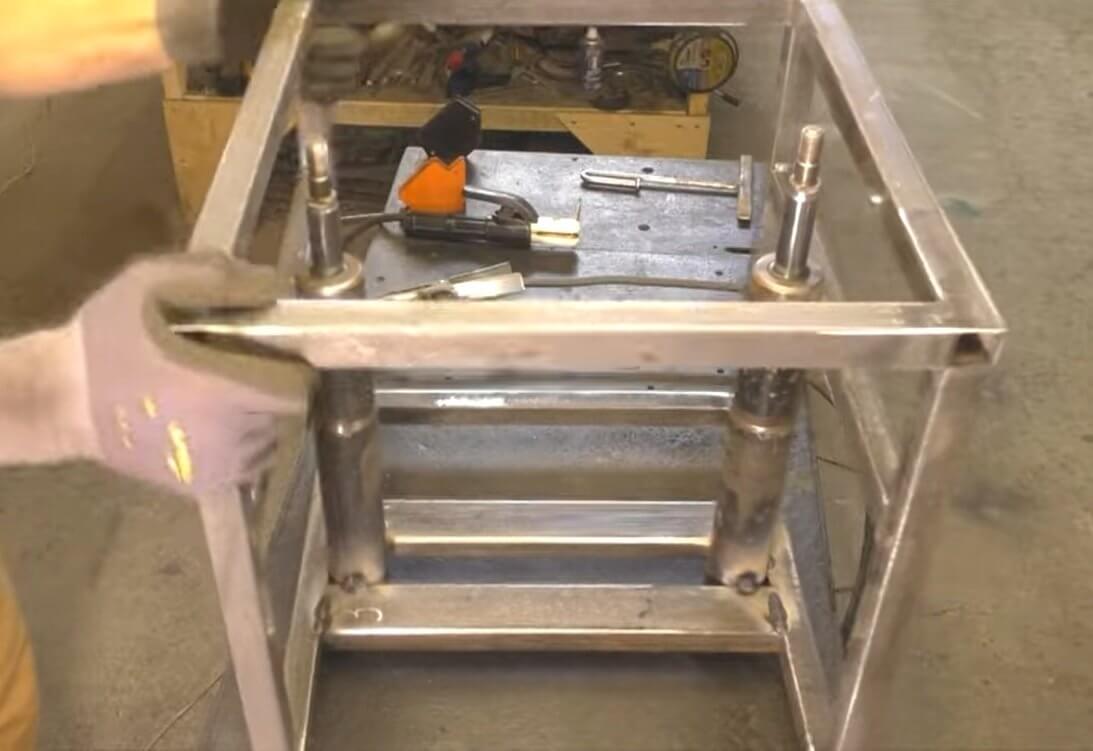

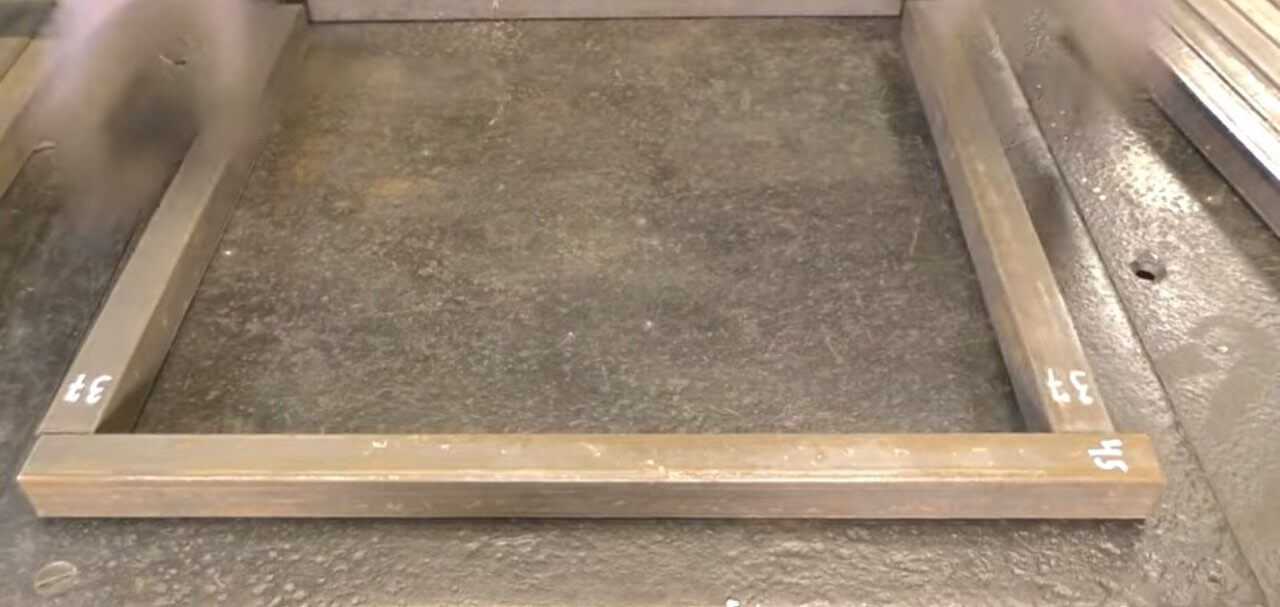

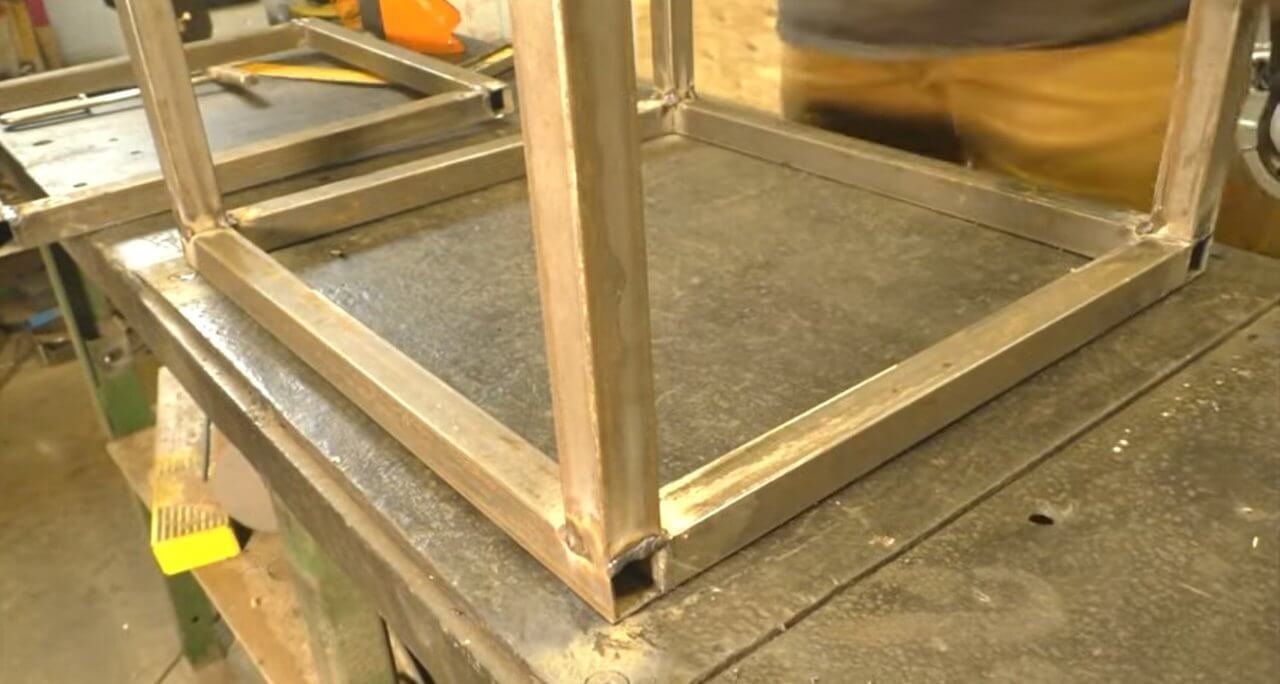

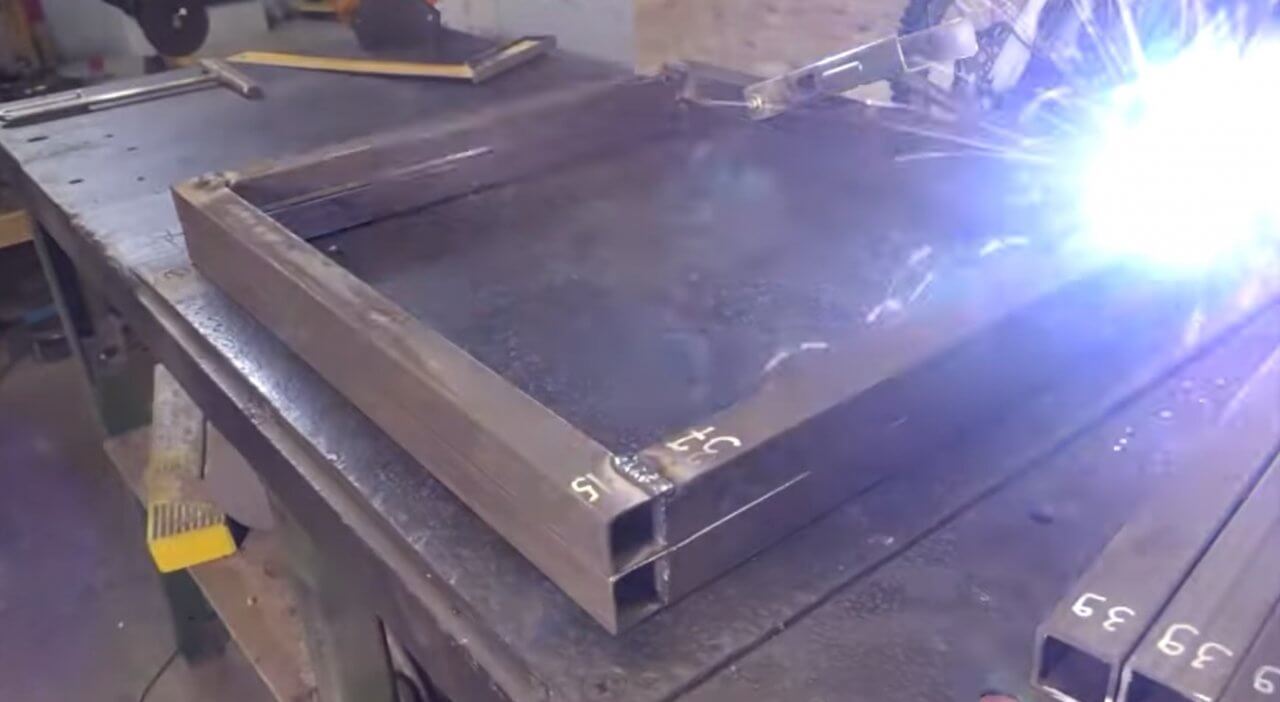

Трубы автор распределяет по группам. Затем из одной партии сваривает раму. Далее автор сваривает ещё одну такую же раму. На одну из рам, по углам устанавливает стойки и приваривает, затем поверх стоек приваривает вторую раму.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

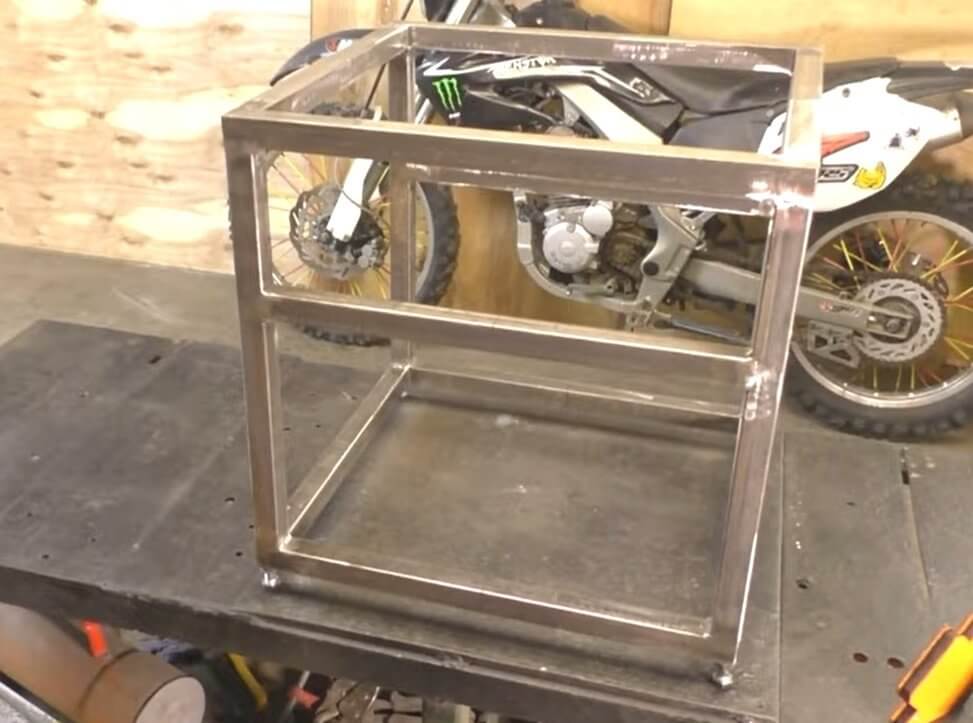

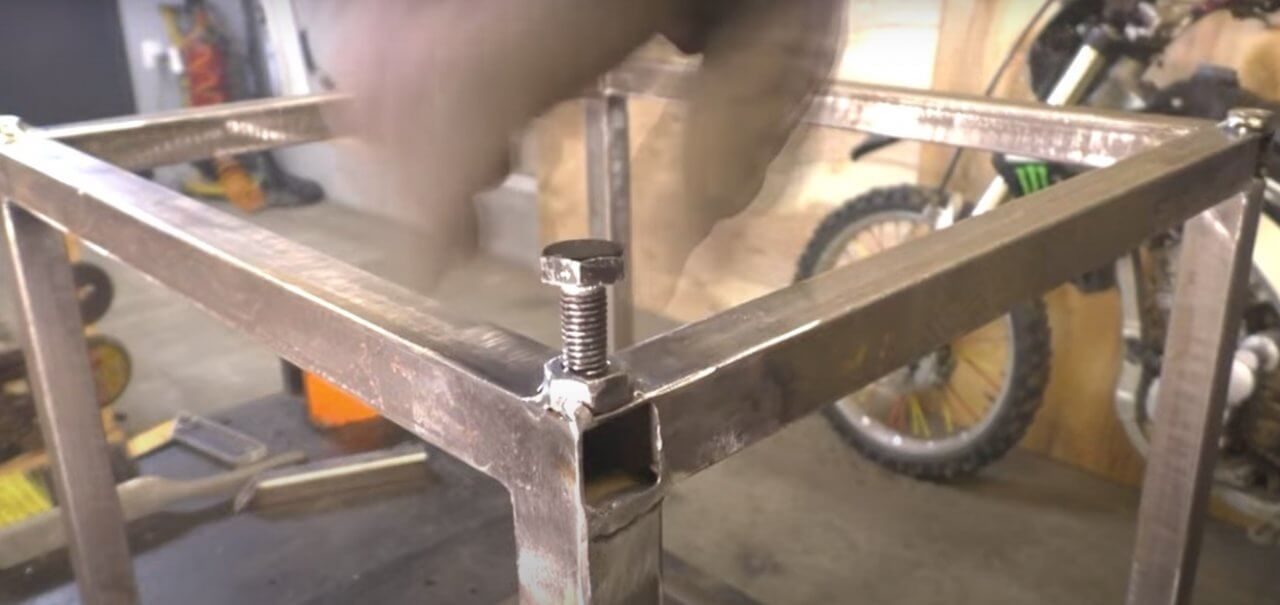

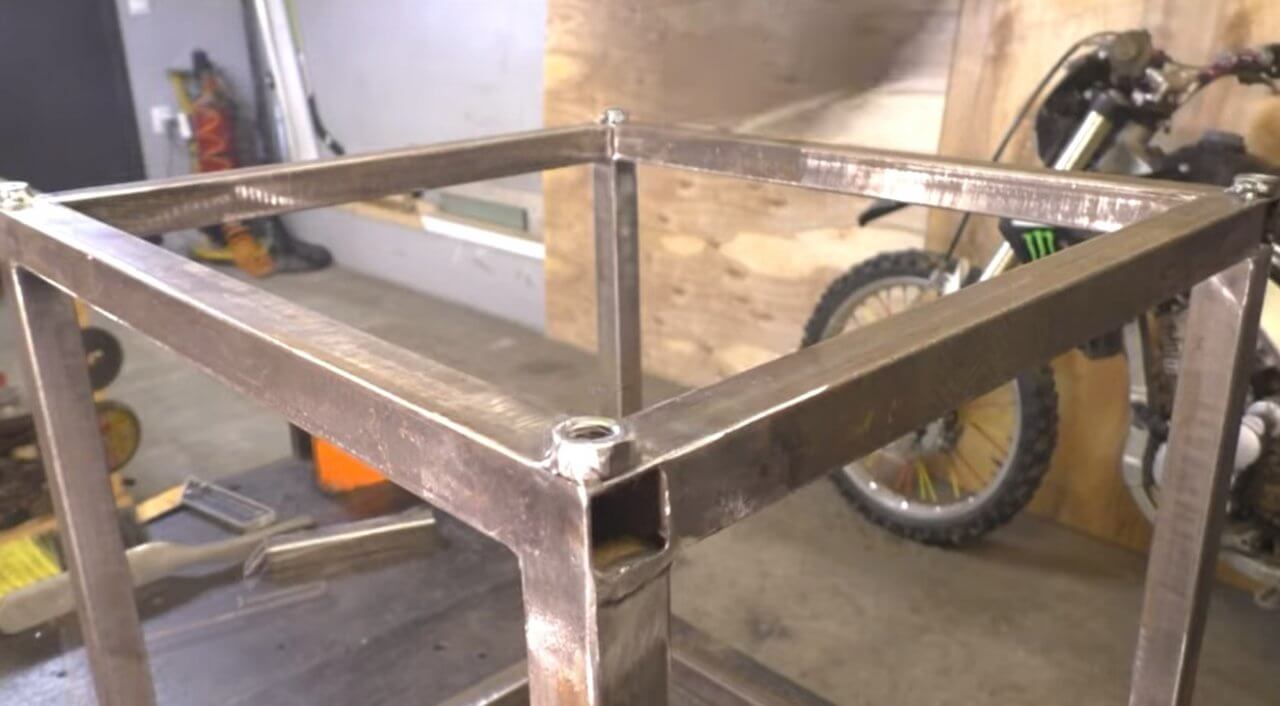

По углам автор дополнительно приварил гайки и вкрутил в них болты, это будут регулировочные ножки. Дополнительно автор вварил в боковины каркаса ребра-перекладины, для чего они, узнаете в следующем шаге. И так рама готова.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

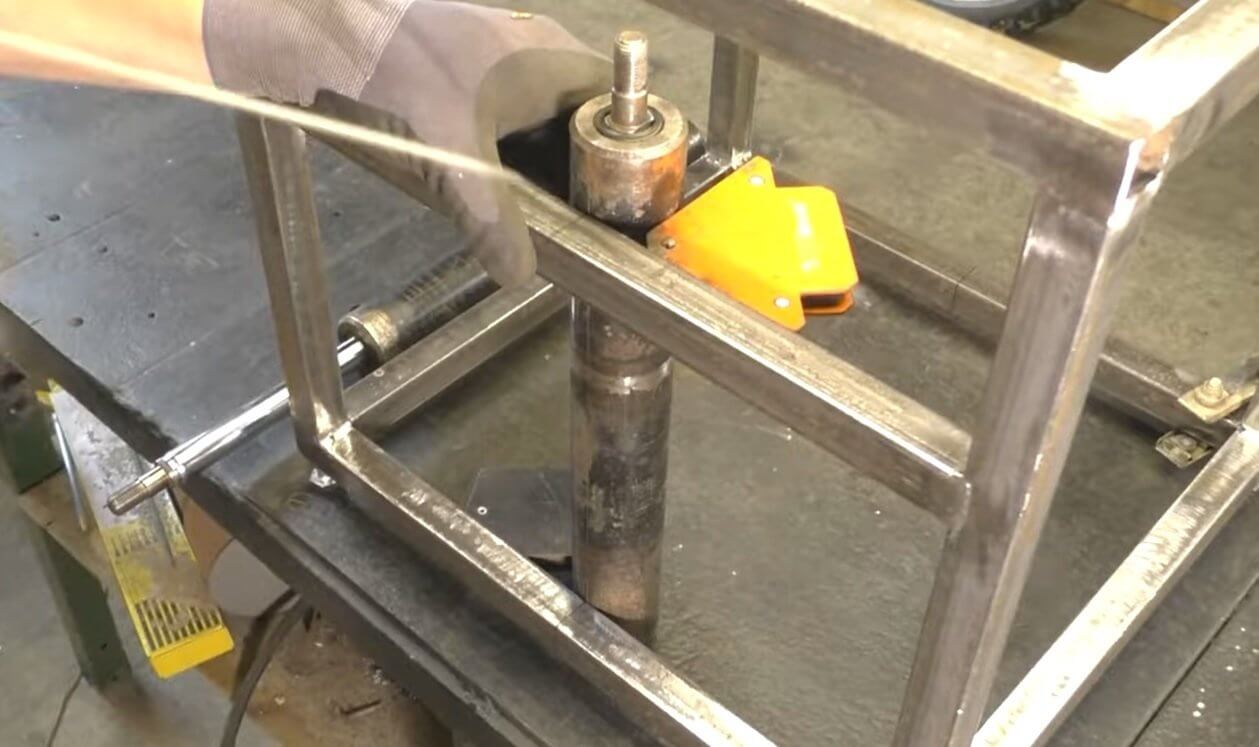

На этом этапе автор берет стойки и приваривает их, используя магнитный уголок, к перекладинам боковин, к нижней и дополнительной.

  Изготовление циркулярного станка из болгарки


Затем внутри каркаса автор приваривает по обе стороны от стоек две перекладины из труб сечением 80х40 мм, длина этих перекладин 37 см.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки


Теперь нужно немного усовершенствовать болгарку, чтобы инструмент можно было закрепить внутри каркаса. Для этого автор заранее подготовил необходимые детали из листового металла толщиной 3-4 мм. Размеры можно определить по месту, не думаю, что это будет сложно.

  Изготовление циркулярного станка из болгарки

Изготовление циркулярного станка из болгарки

Изготовление циркулярного станка из болгарки

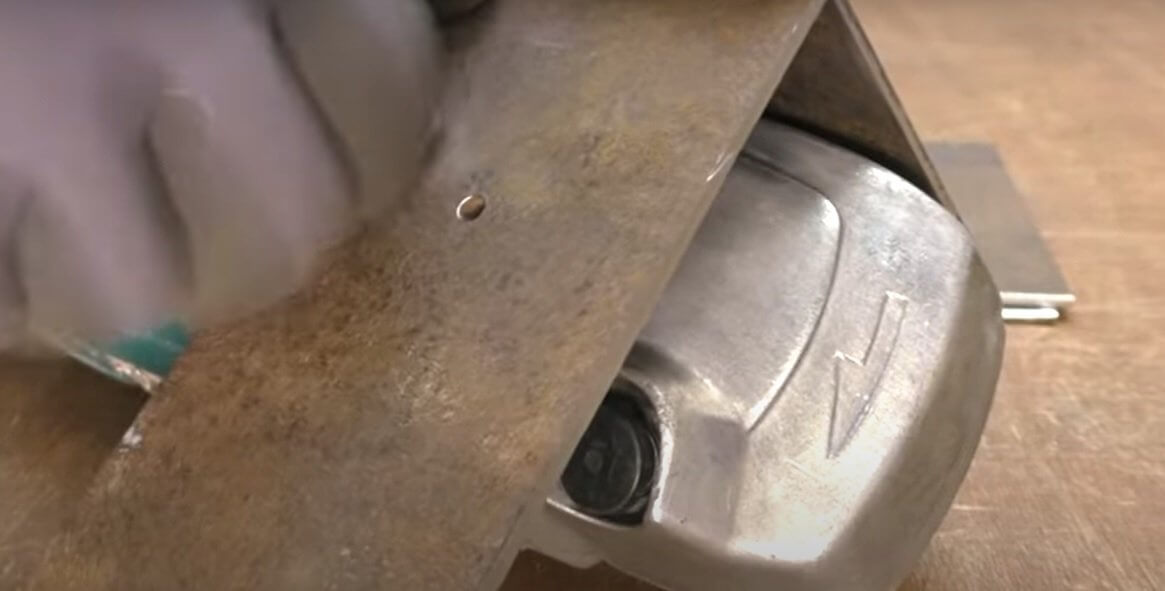

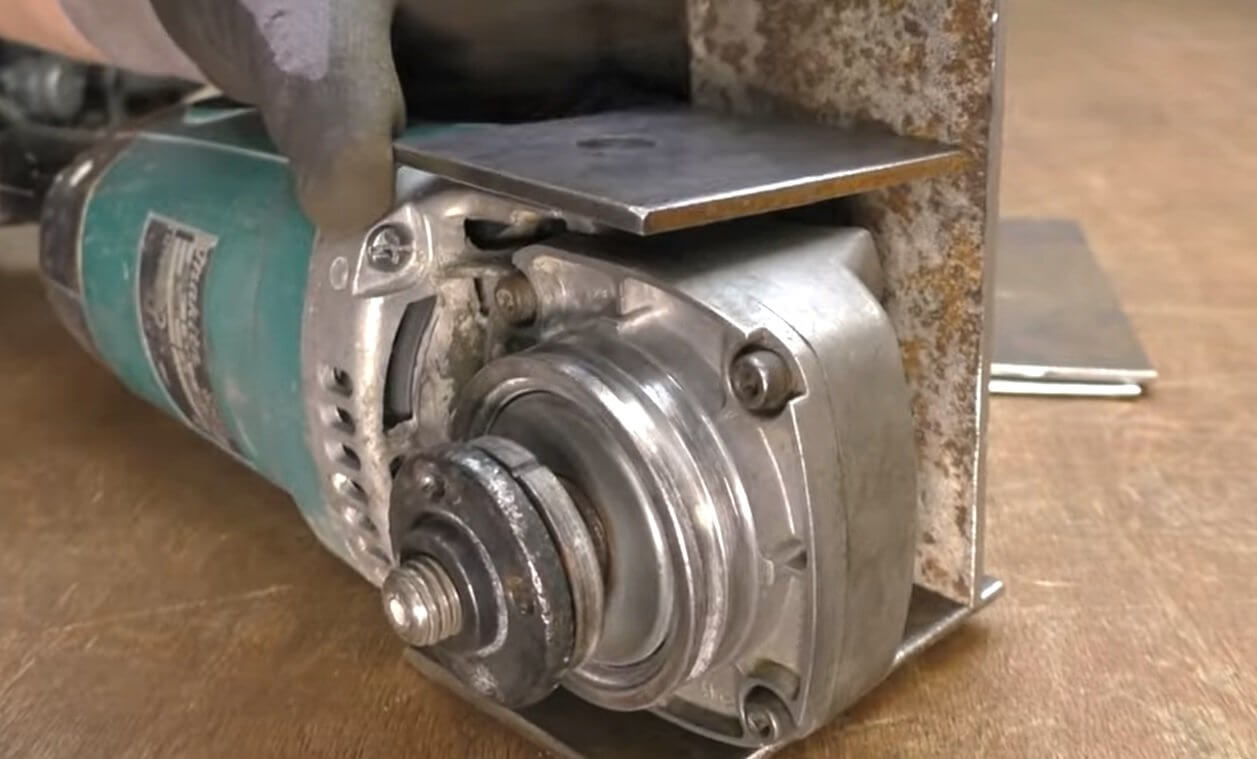

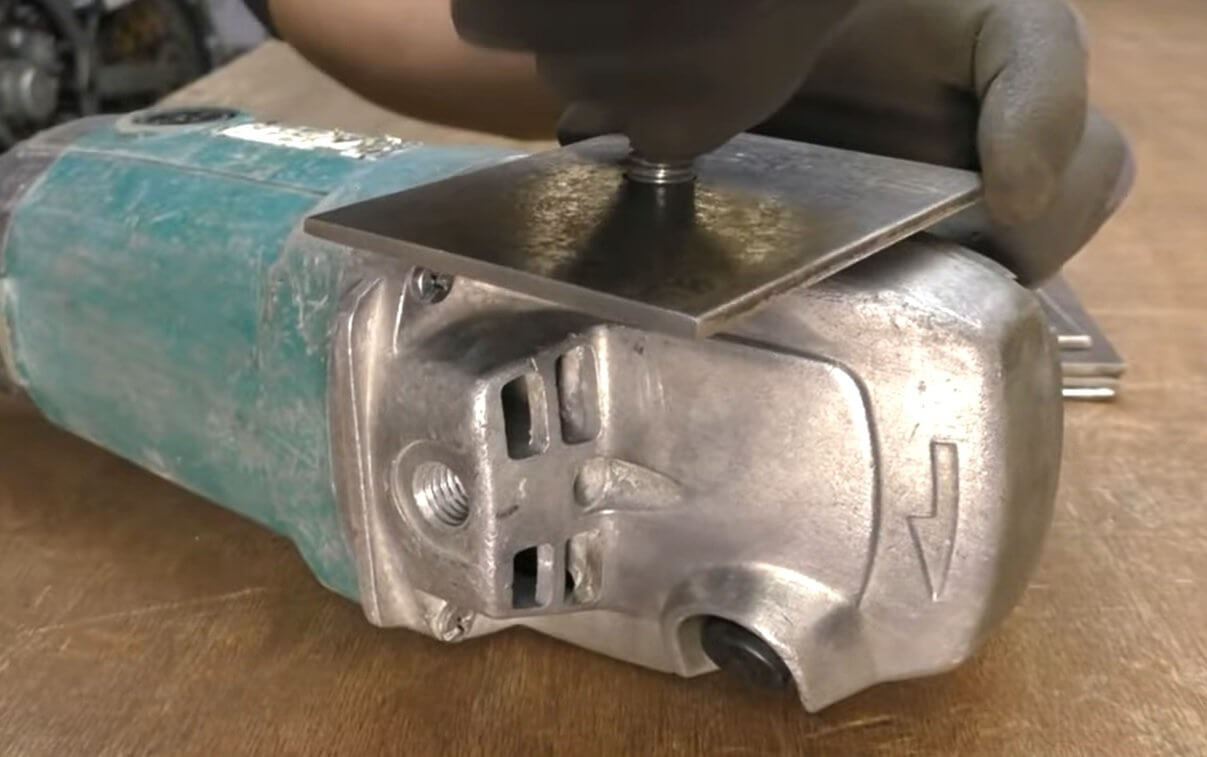

Каждую пластину автор поочередно закрепил болтами в отверстиях на болгарке (в эти отверстия вкручивается «родная» ручка). Затем автор сварил пластины между собой, получилась вот такая деталь.

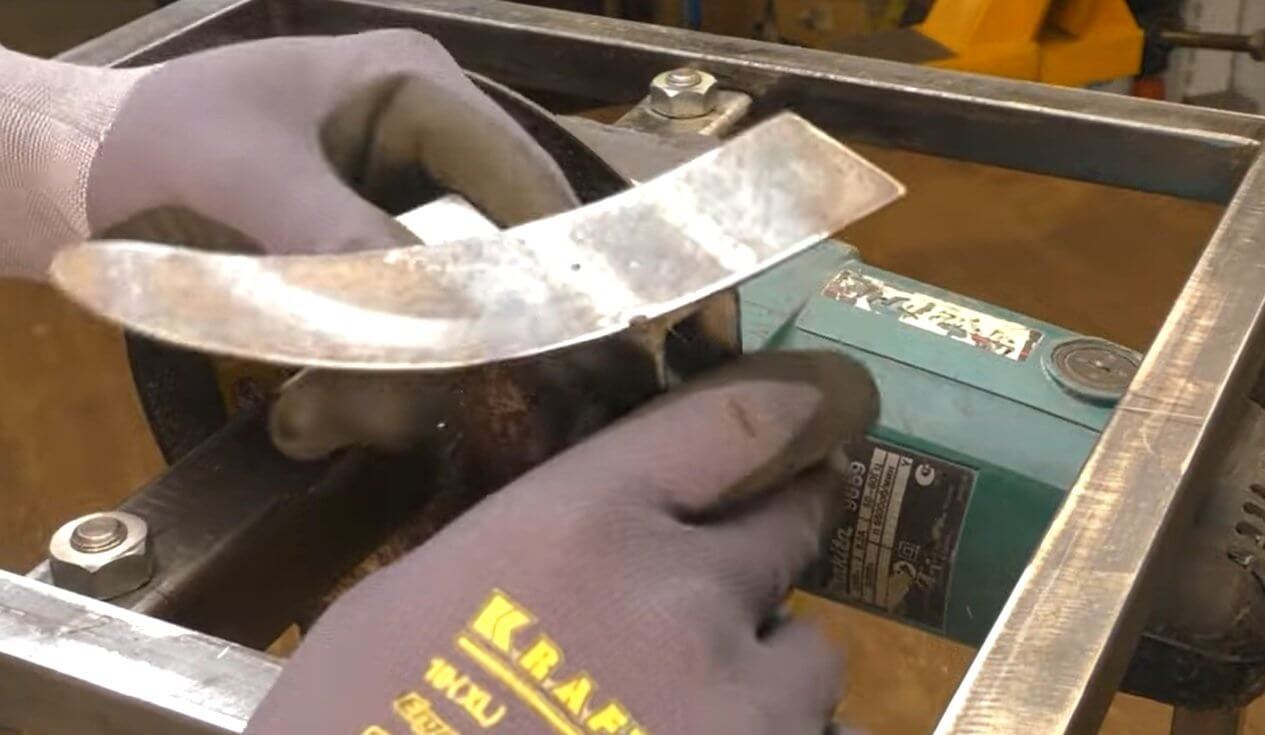

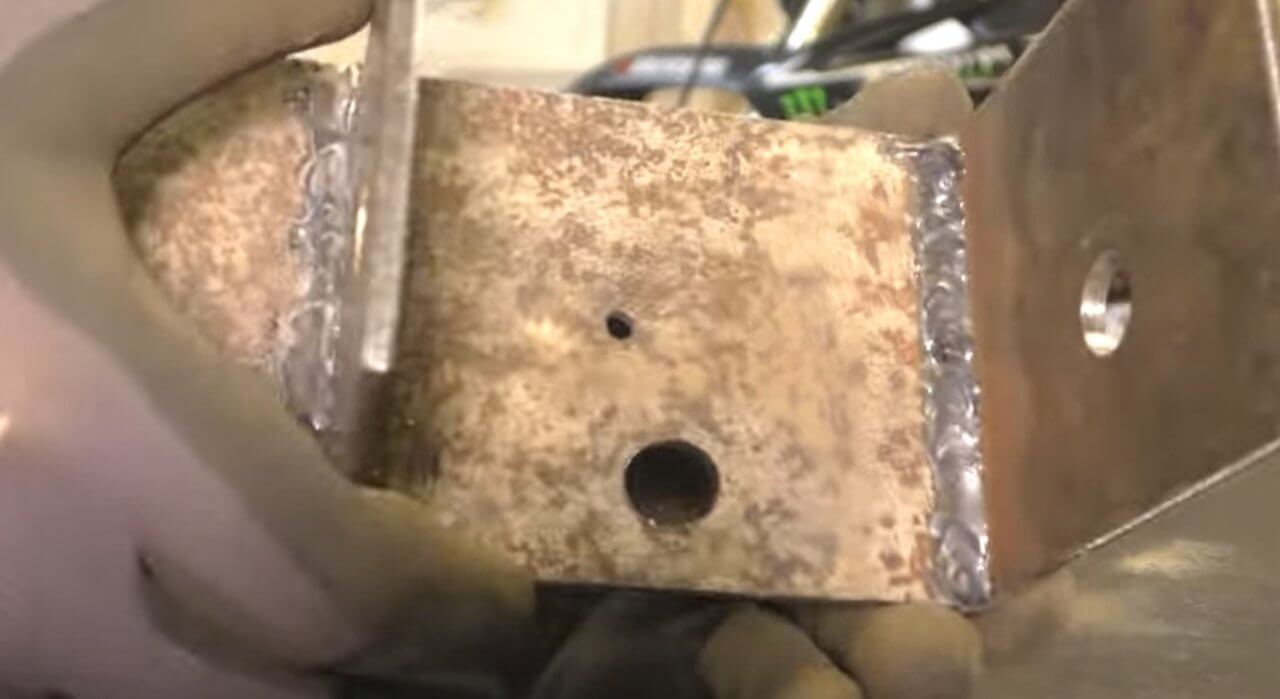

Её автор приварил к ещё одной, сваренной из пластин, Г-образной детали так, как показано на фото. Это кожух и он полностью готов.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки


На этом этапе мы видим, как автор берет отрезок трубы сечением 40х40 мм, забегая вперед скажу, что из этой заготовки автор изготовит детали для крепления кожуха с болгаркой к стойкам.

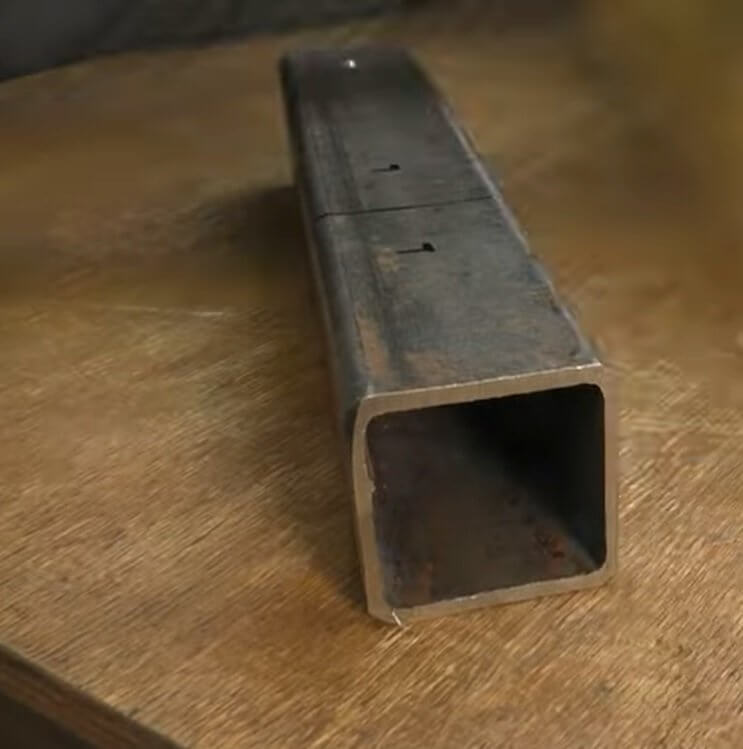

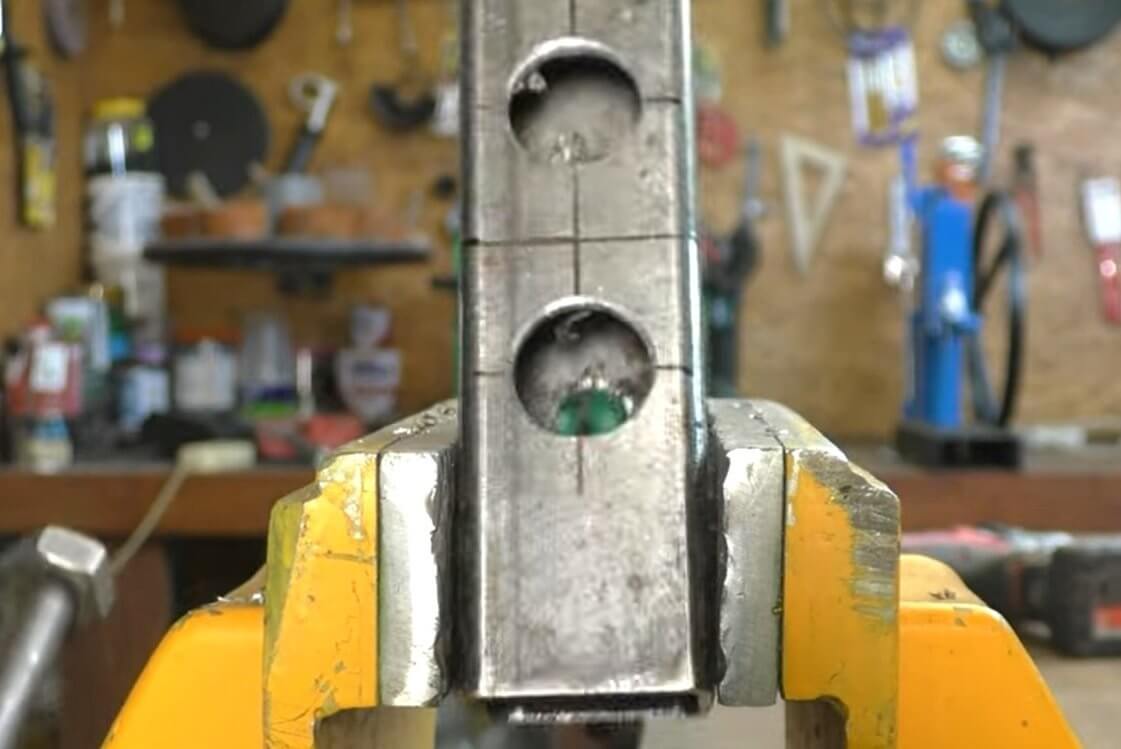

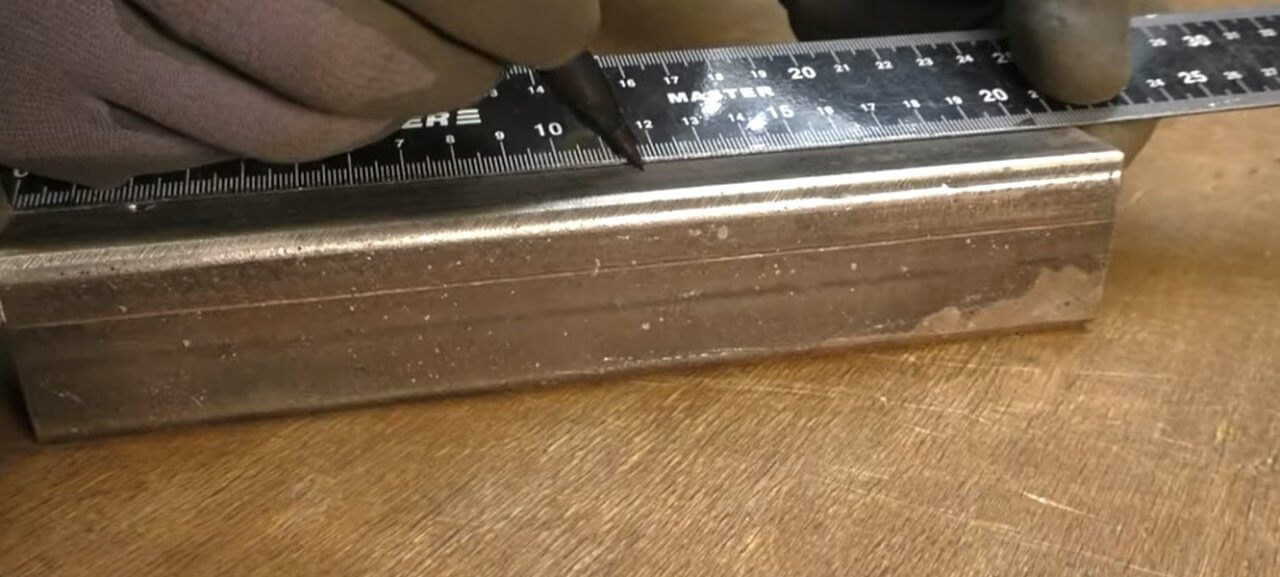

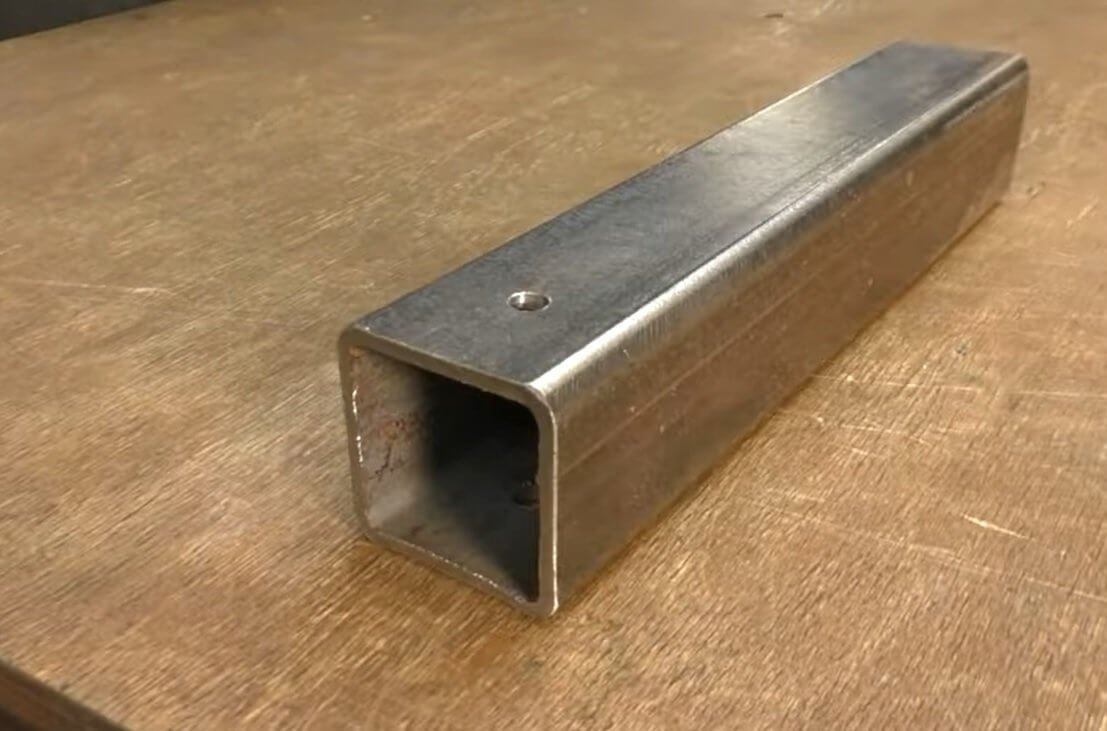

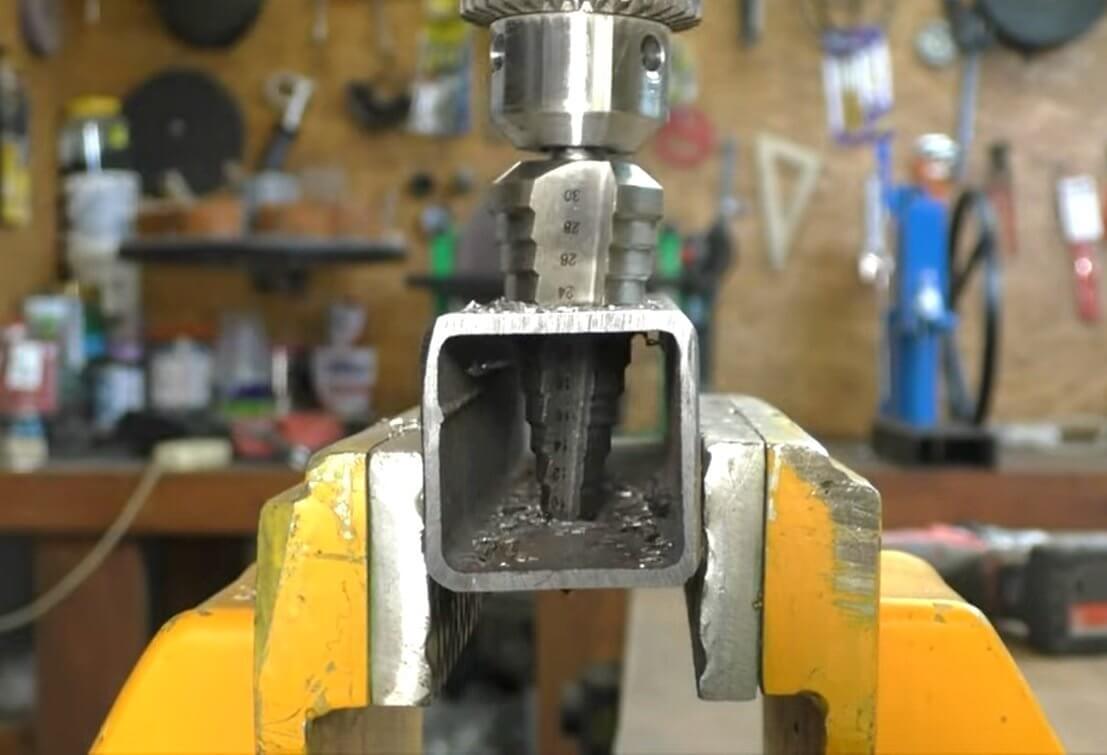

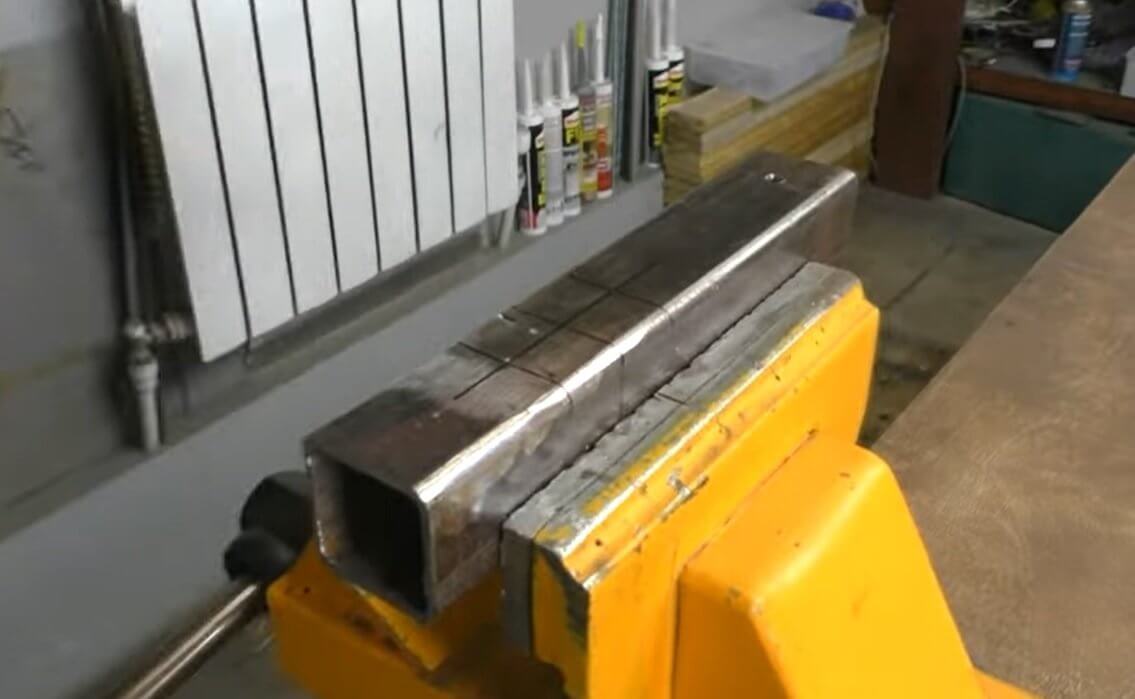

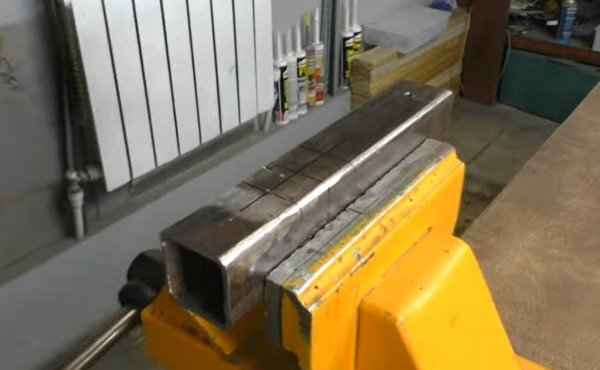

На трубу автор наносит разметку так, как показано на фото (расстояние точек смотрите по угольнику). Далее автор зажимает заготовку в тисках, керном ставит метки и сверлит ступенчатым сверлом отверстия, диаметр равен диаметру штоков в стойках.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

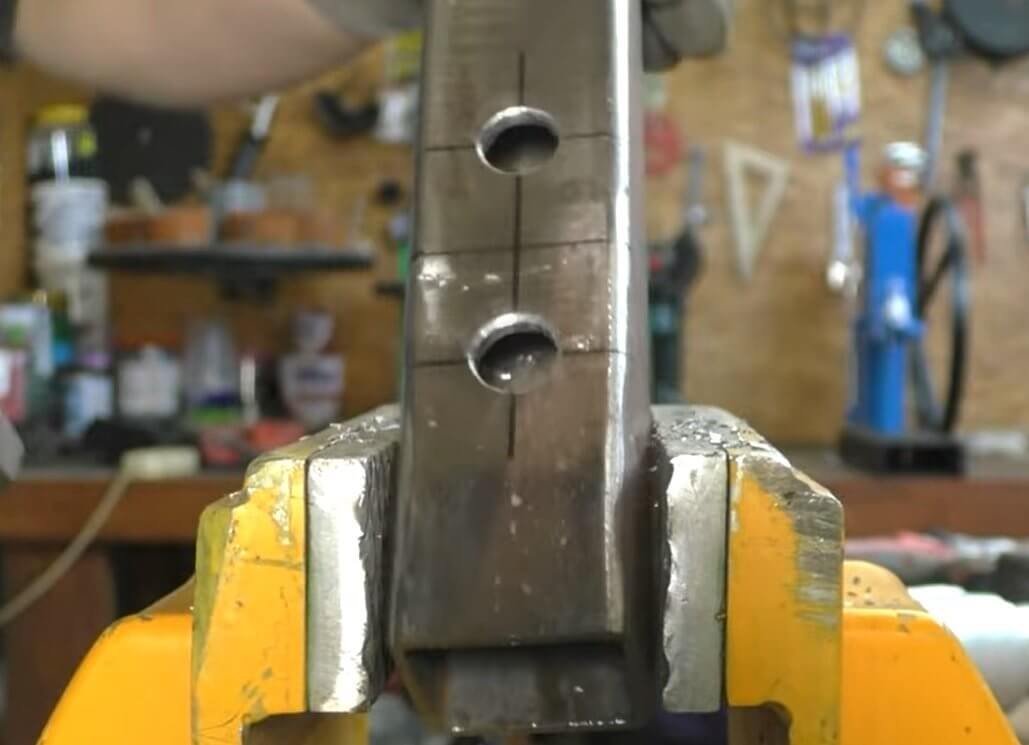

Затем автор переустанавливает заготовку противоположной стороной и так же по меткам сверлит отверстия напротив предыдущей пары, но уже диаметром 24 мм.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

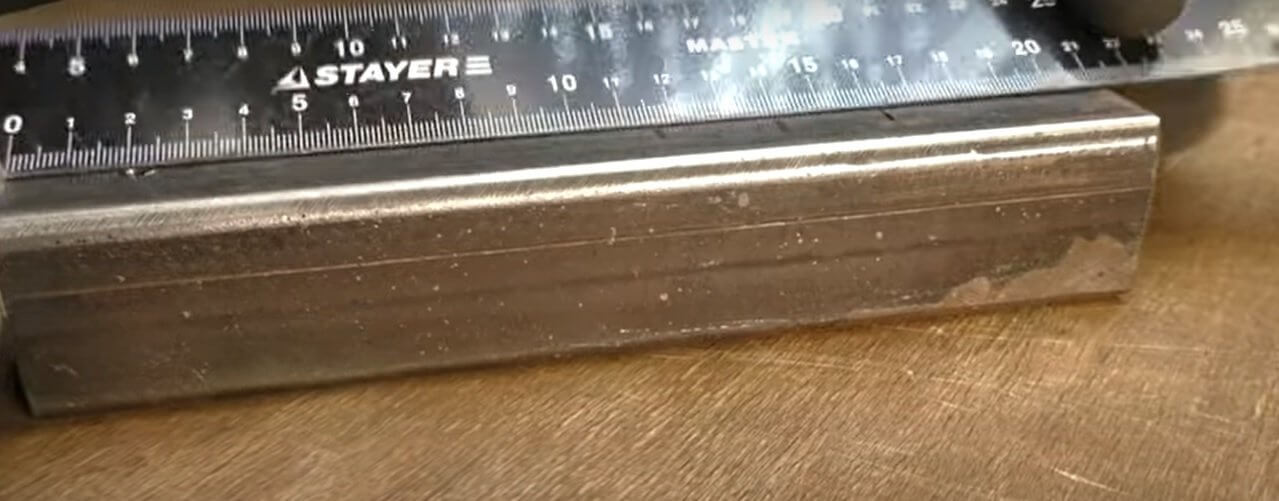

Далее автор разрезает заготовку по линии, получились две детали, одна немного длиннее другой.

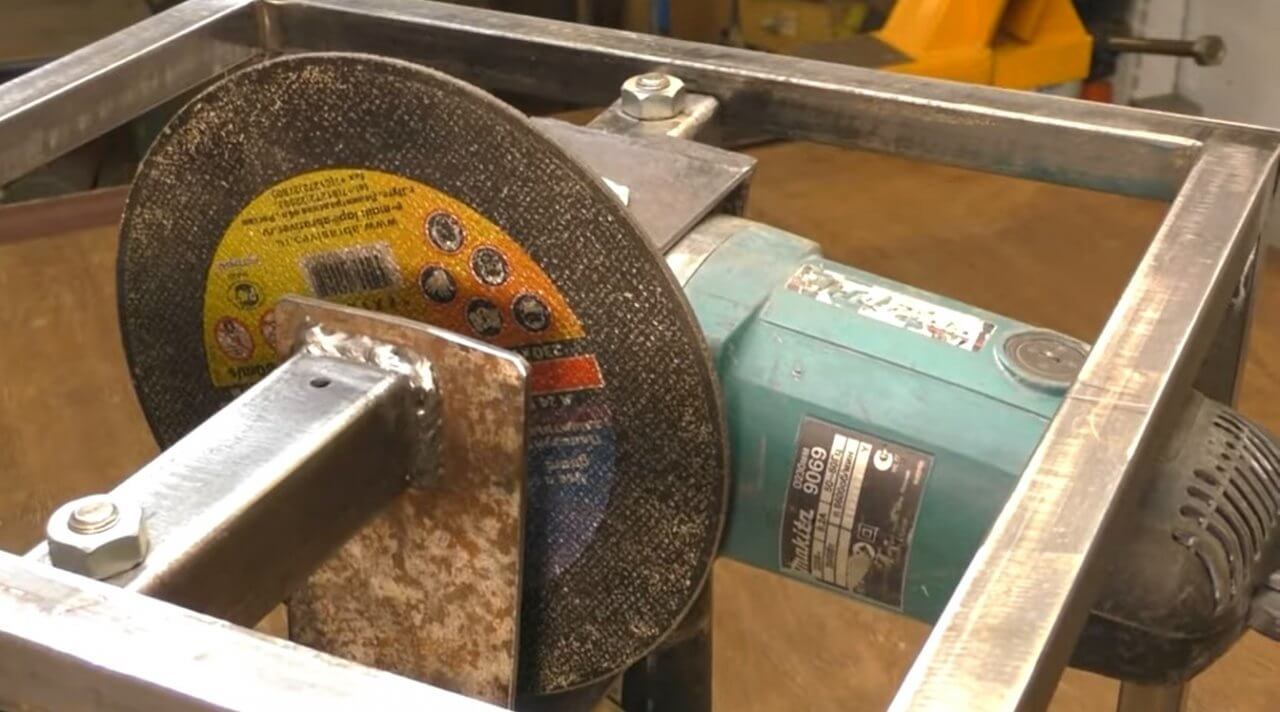

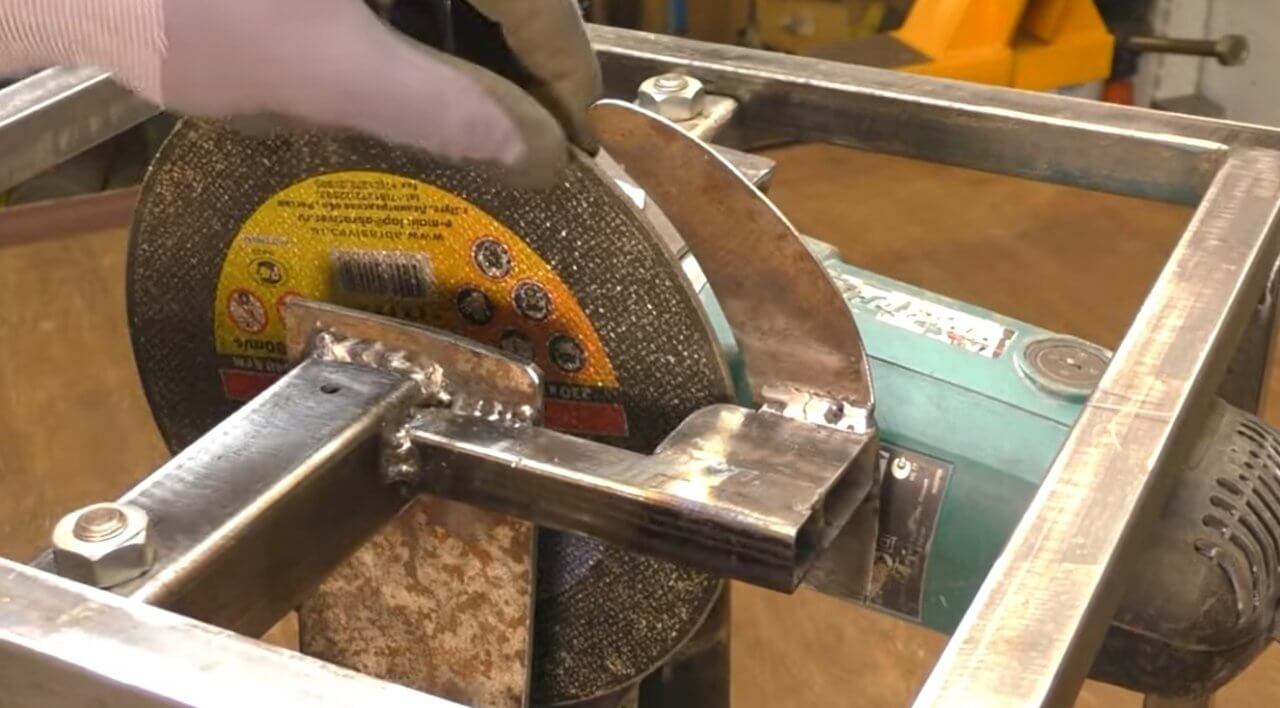

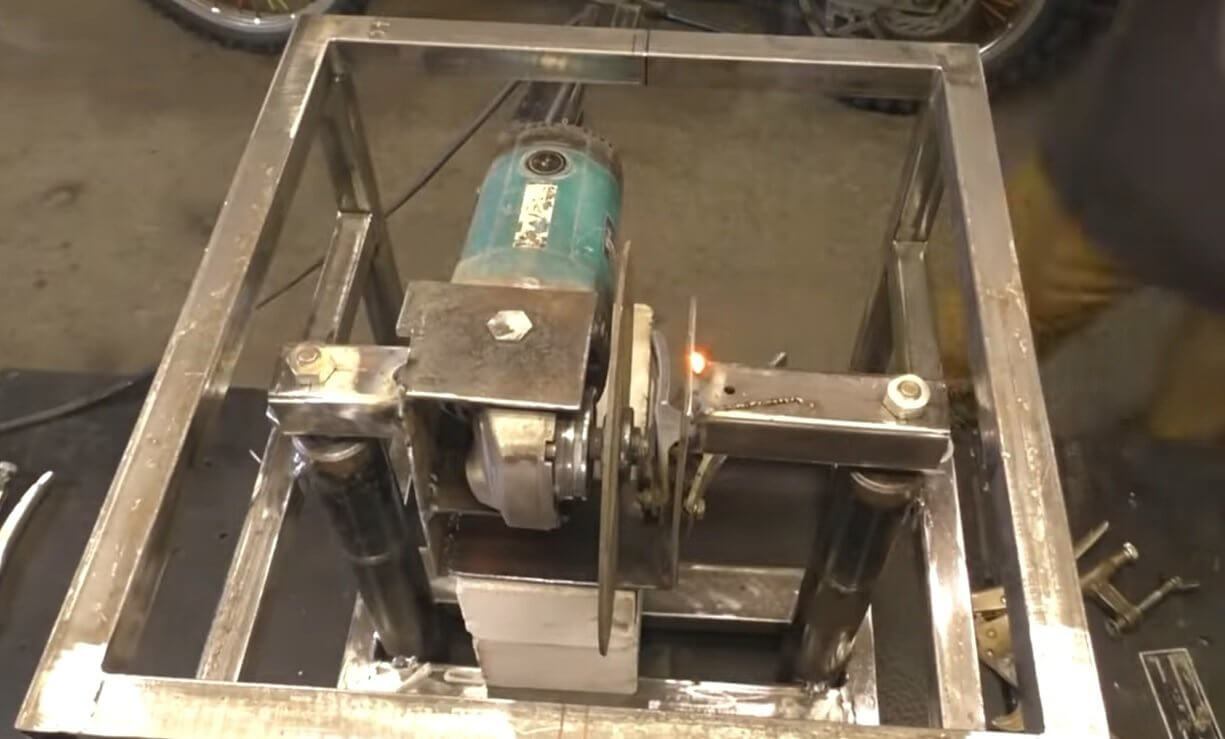

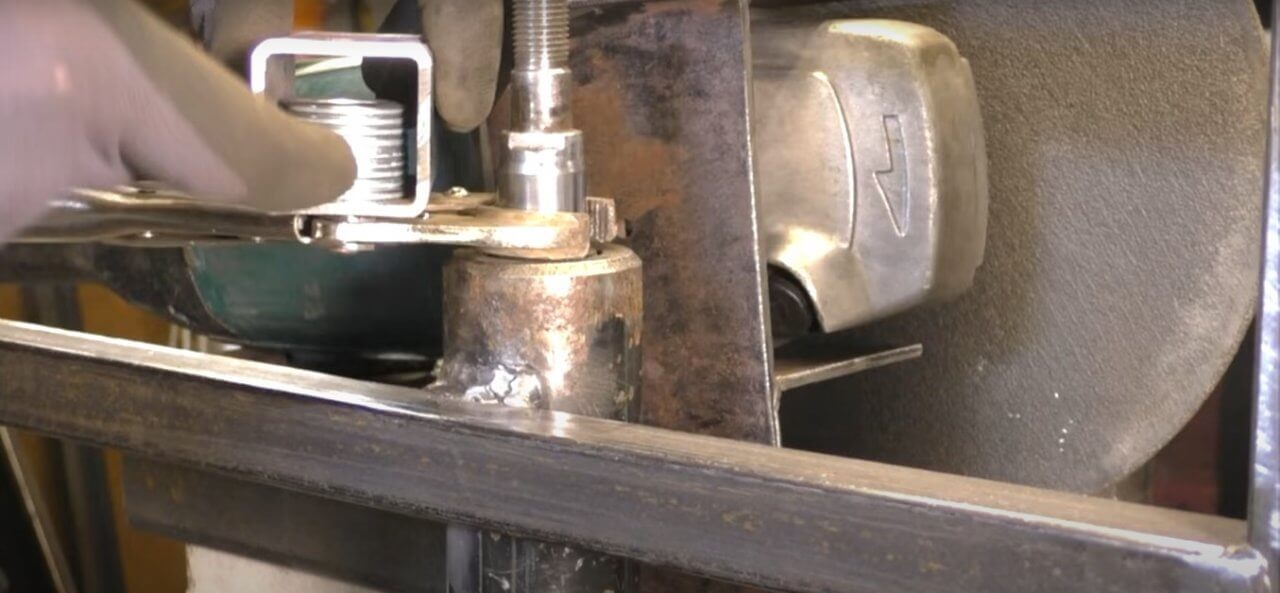

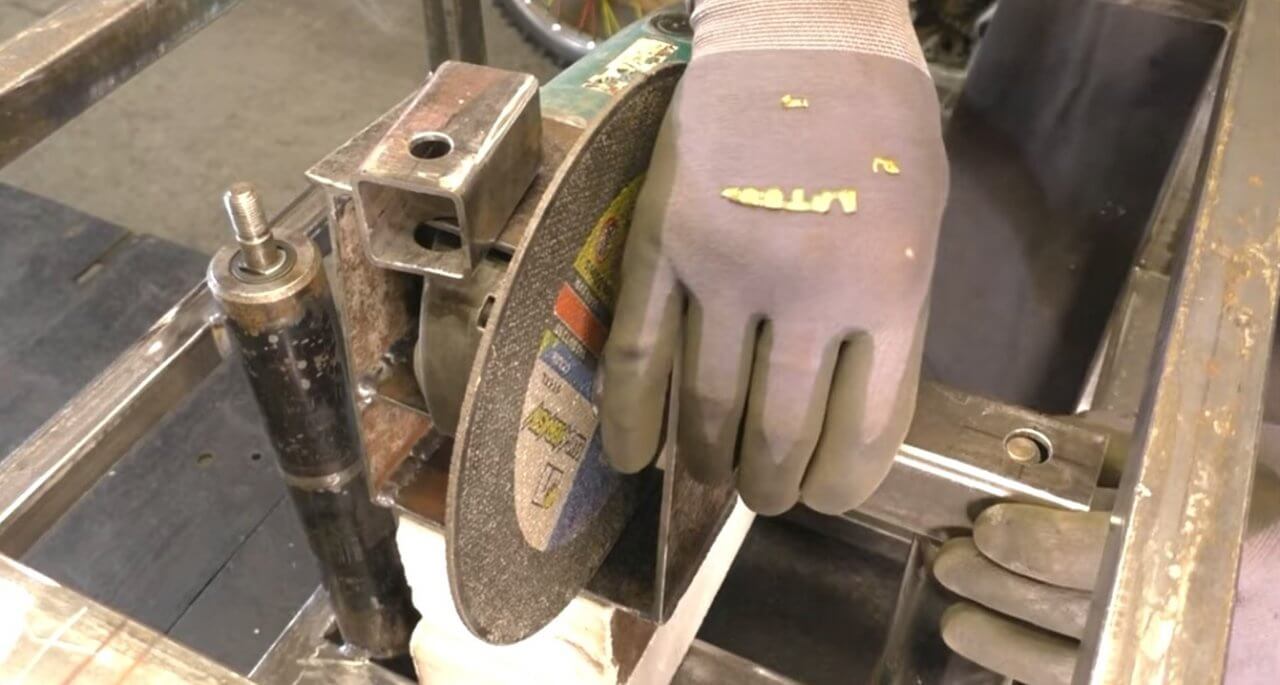

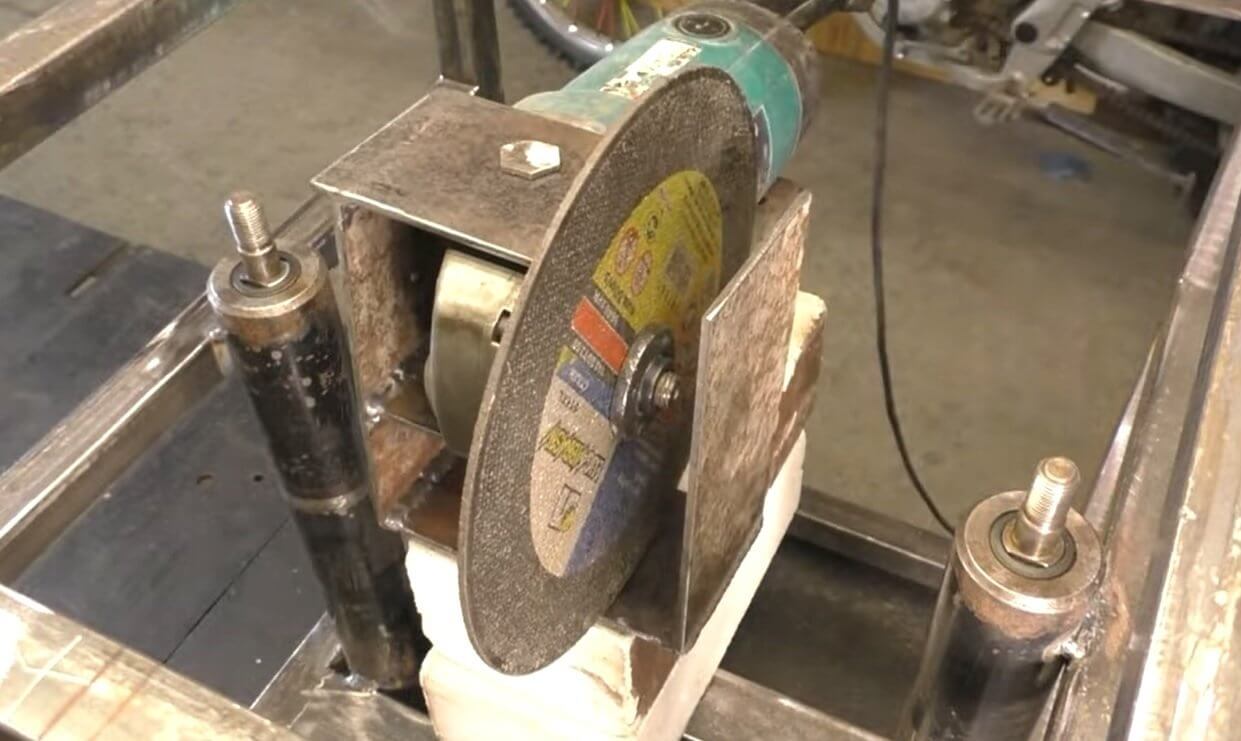

На этом этапе автор выполняет монтаж болгарки внутрь рамы. Инструмент с кожухом автор размещает на кирпичах на нужном уровне. Берет ранее подготовленные из трубы детали и, используя сварочный аппарат, соединяет ими кожух со стойками так как показано на фото. В перекладины из труб на уровне отверстий автор помещает несколько шайб. Через отверстия прикручивает их к стойкам, а свободные концы приваривает к стенкам кожуха. В итоге болгарка будет двигаться вверх/вниз за счёт хода стоек.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

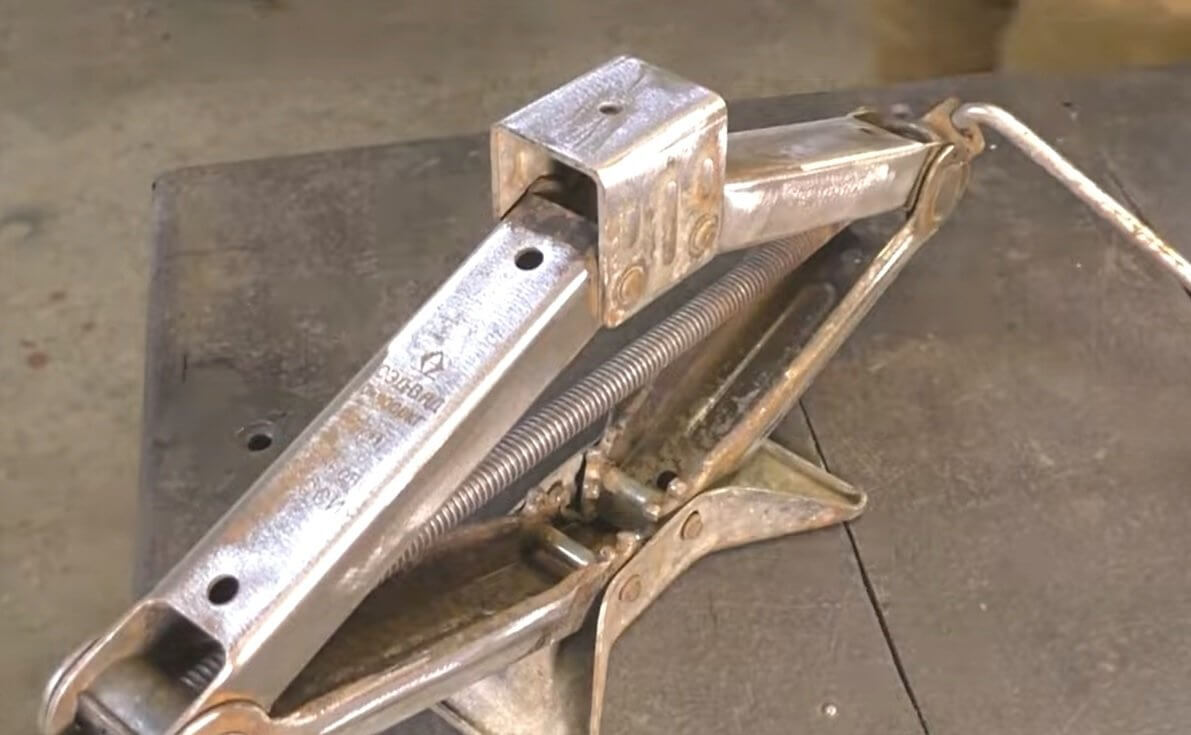

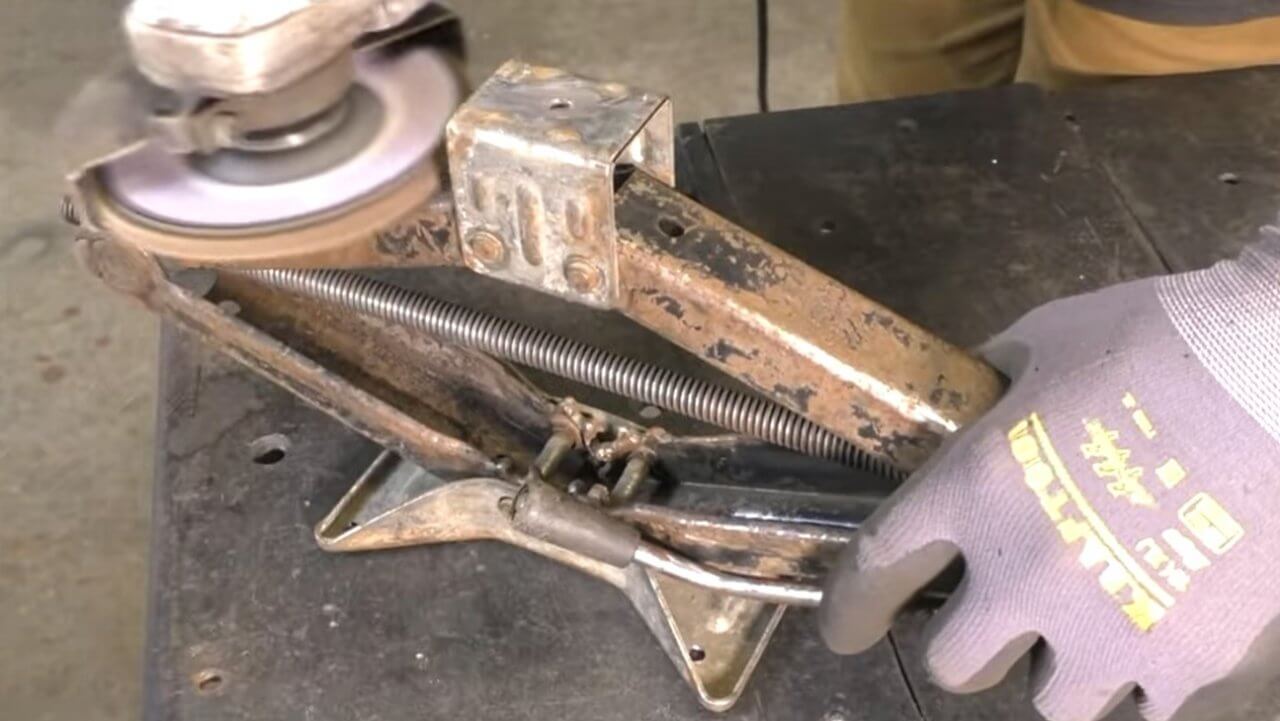

Теперь нужно предусмотреть плавное перемещение болгарки и её фиксацию на нужном уровне. Как раз для этого автор использует домкрат. Инструмент автор слегка обработал болгаркой.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

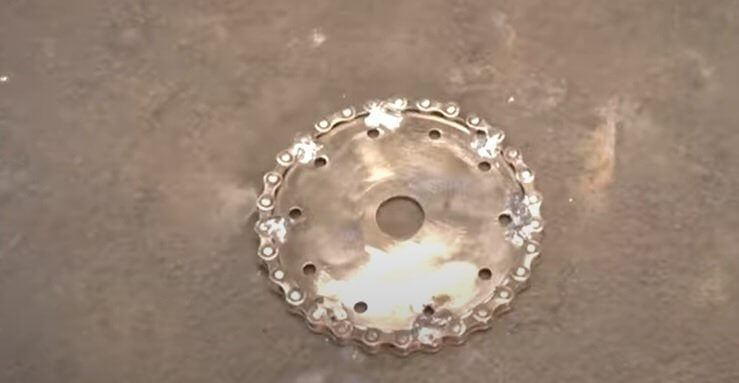

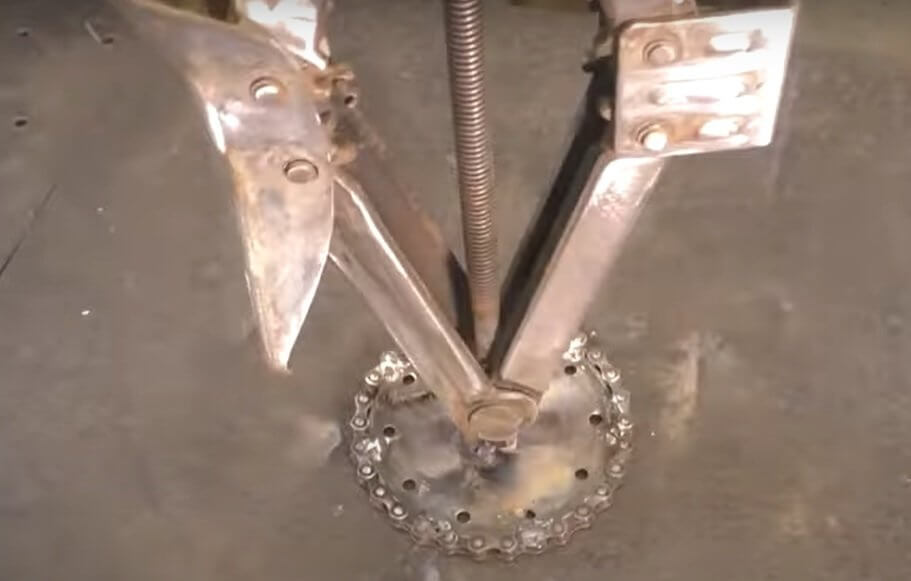

Дополнительно ему потребовался вот такой диск с наваренной велосипедной цепью, с его помощью будет вращаться винт домкрата. Можно изготовить обычную ручку, здесь кому как удобнее. Этот диск автор приварил к домкрату в месте установки ручки.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

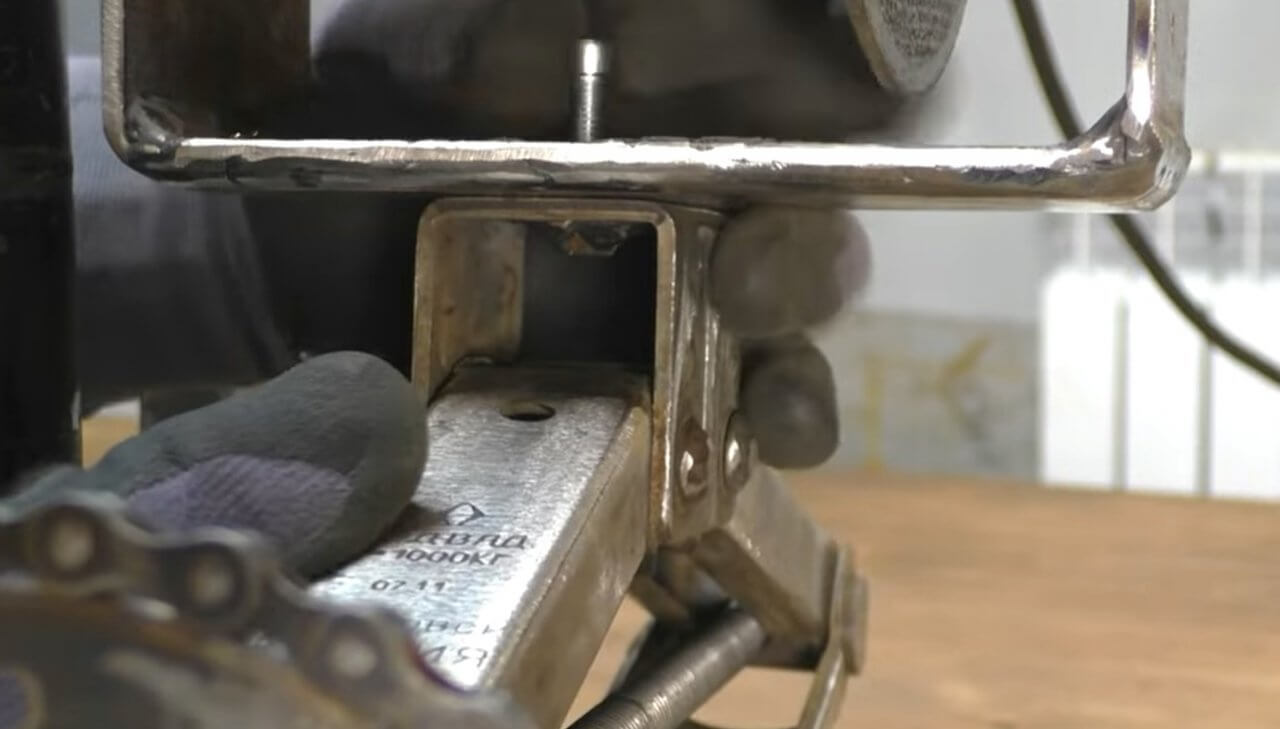

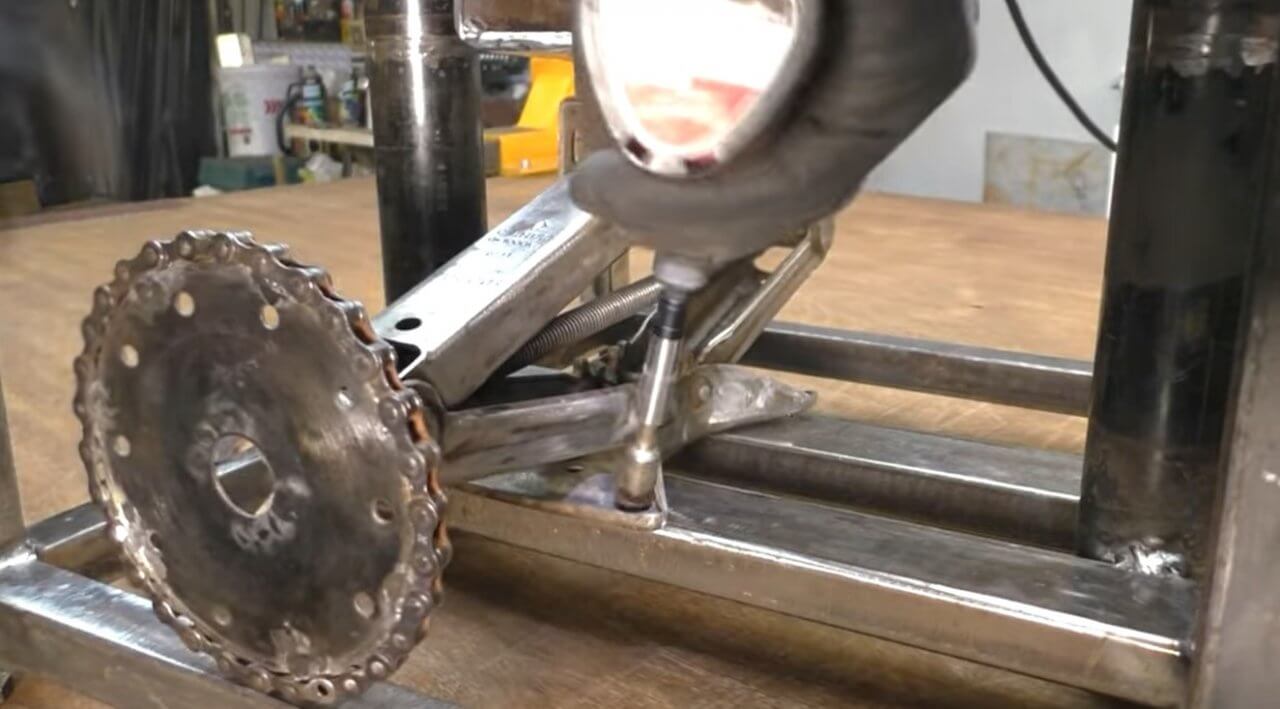

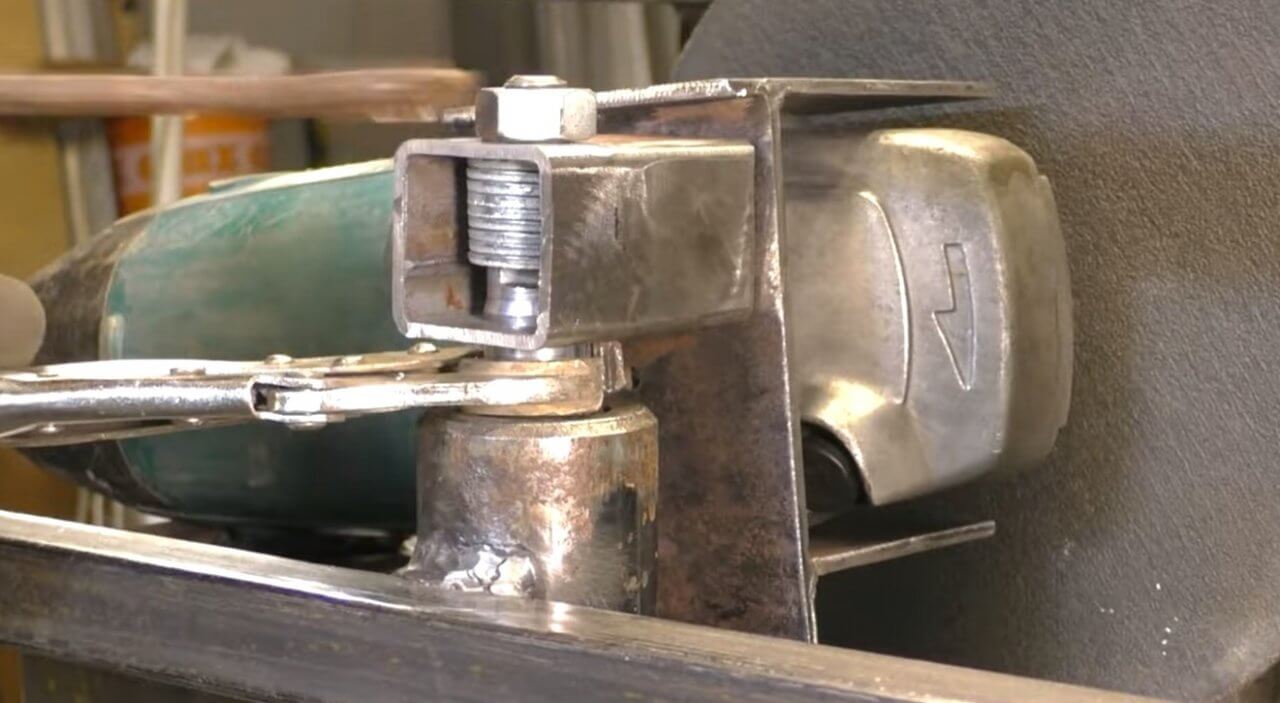

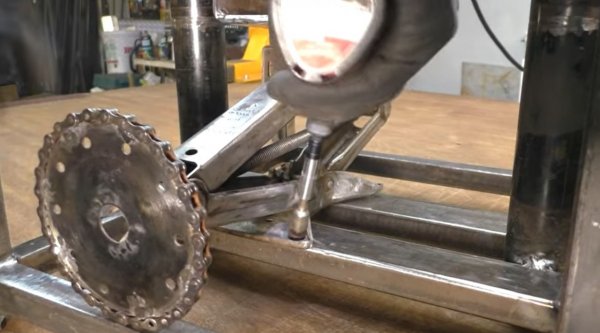

Домкрат с диском автор установил внутрь рамы на широкие перекладины и закрепил их болтами (сварку лучше не использовать, так как если вдруг домкрат сломается, его можно будет заменить). Верхнюю часть домкрата, его упор, автор прикрутил болтом к кожуху на болгарке, теперь её высоту можно плавно регулировать.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки p>

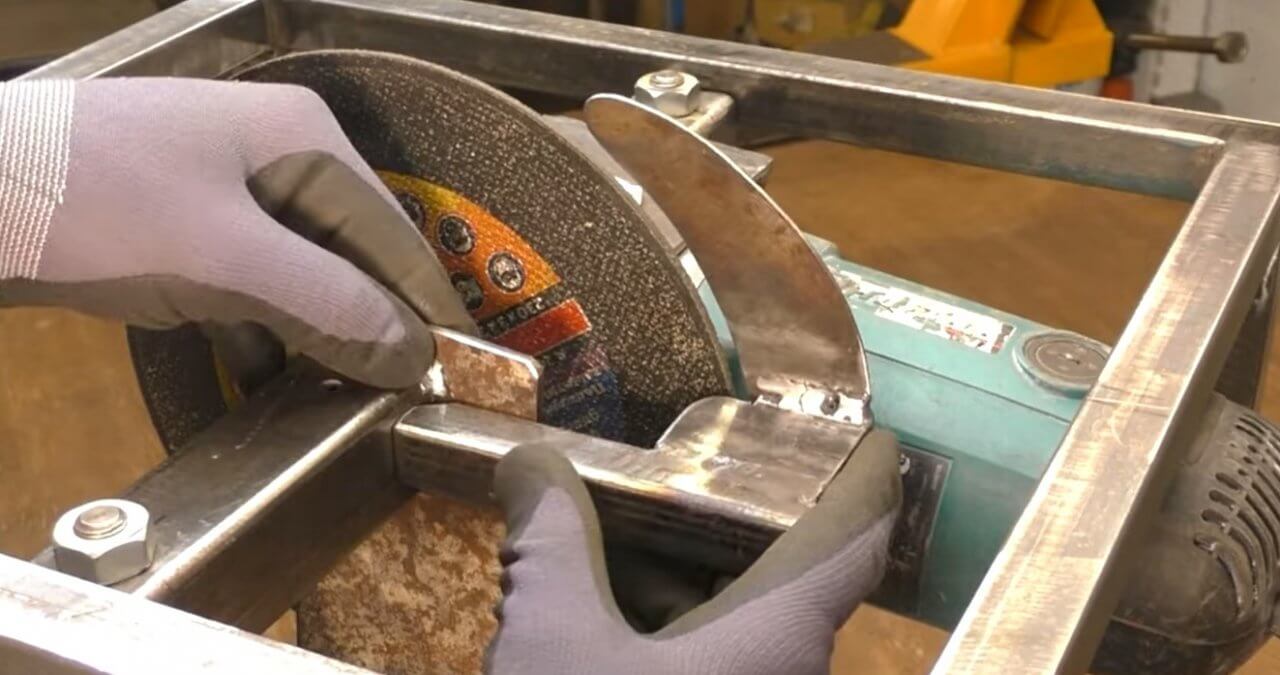

На этом этапе автор дополнил кожух вот такой деталью (смотрите на фото), которую изготовил из листового металла и отрезка профильной трубы, точно не знаю, как эта деталь называется, кто разбирается в циркулярка, подскажите в комментариях. Деталь автор сначала примерял, затем приварил на своё место.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

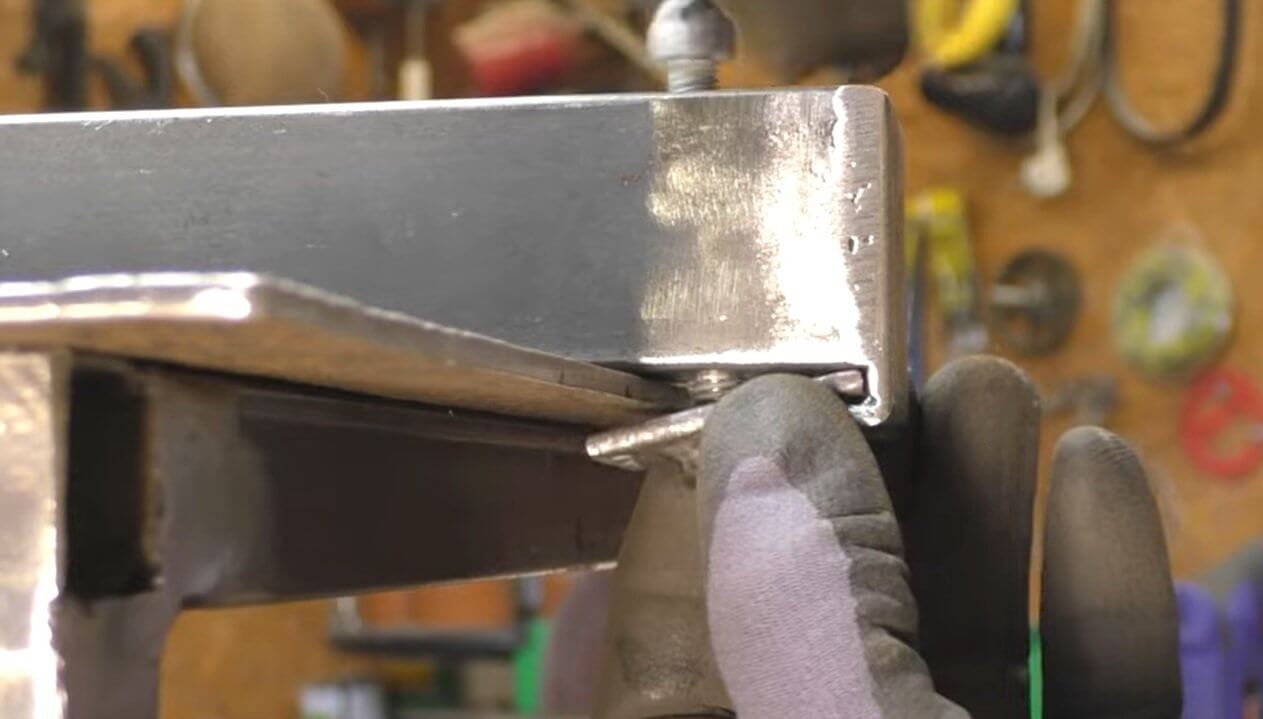

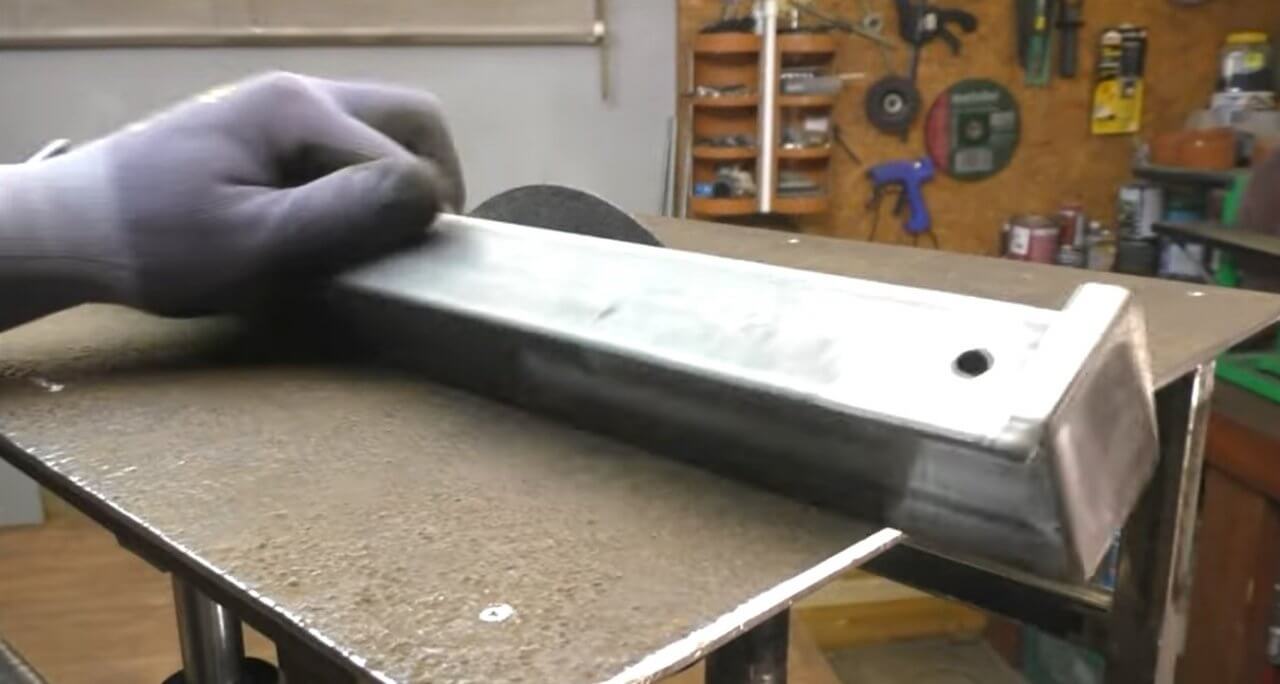

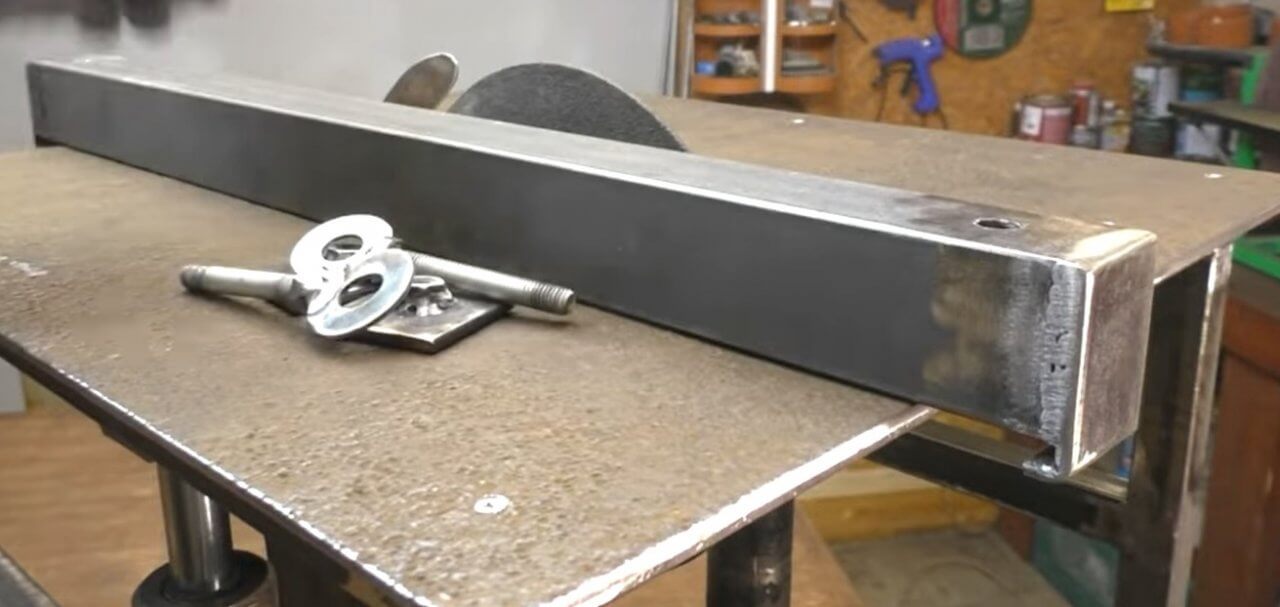

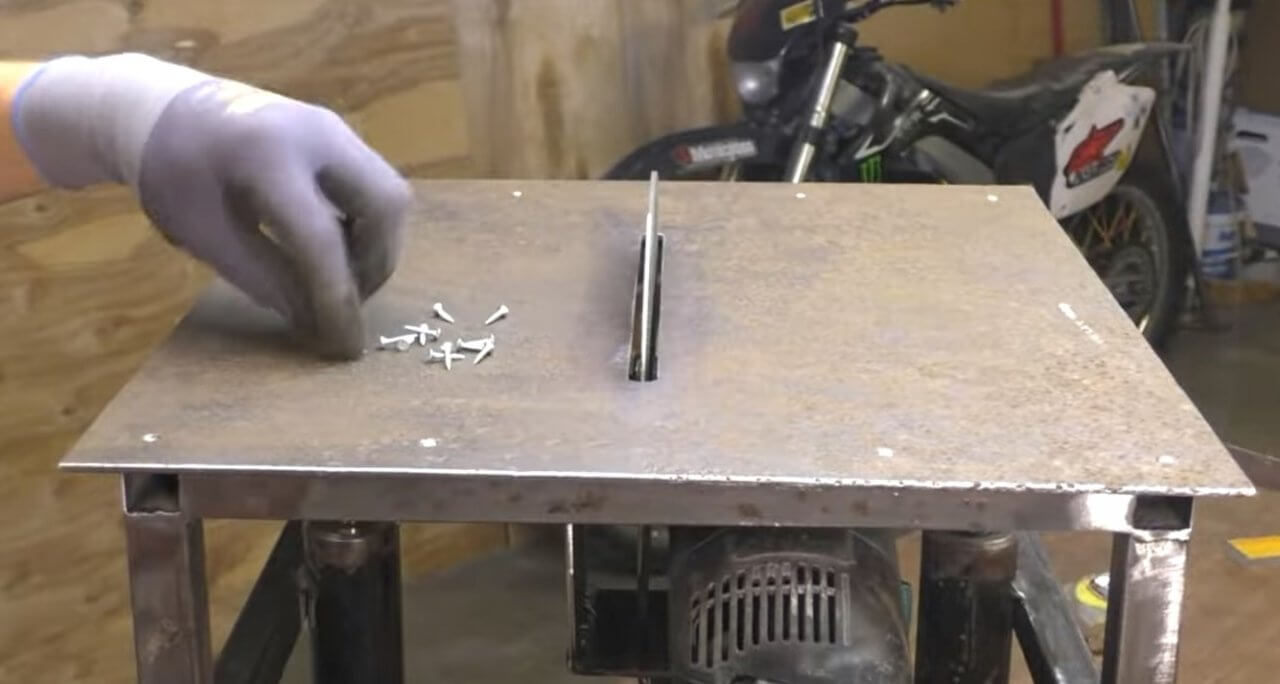

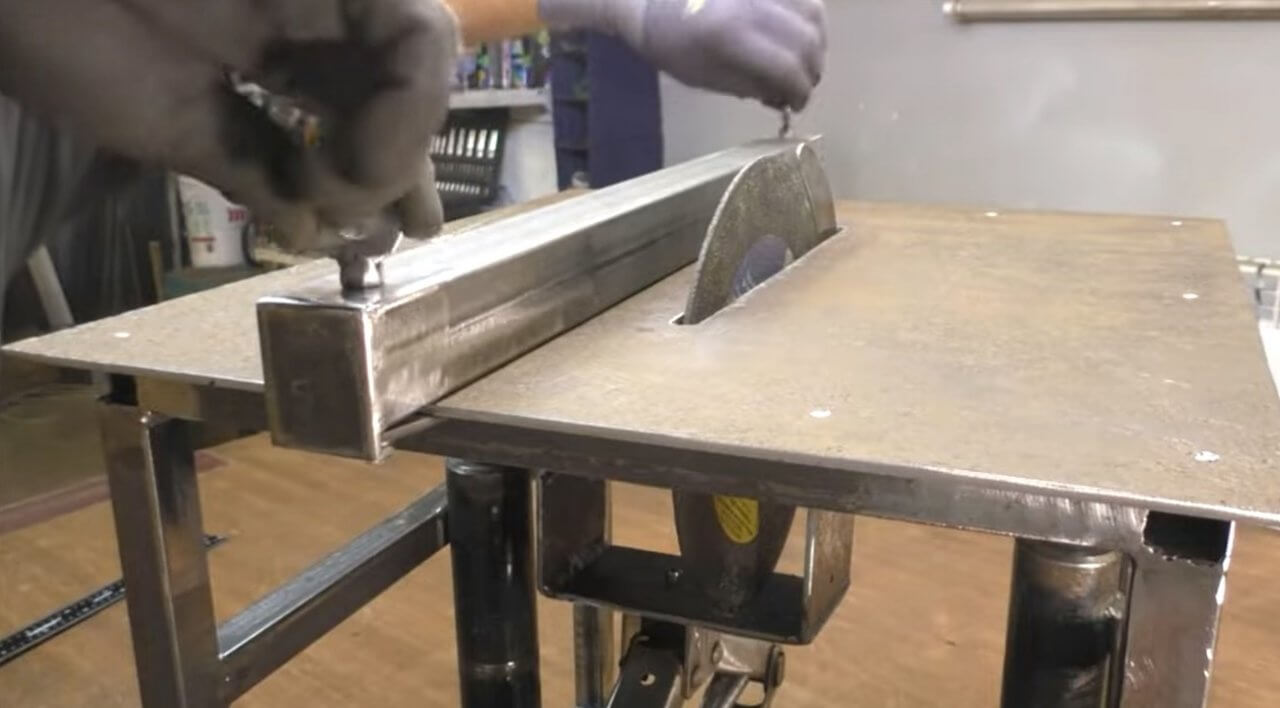

Станок почти готов. Здесь мы видим как автор установил на каркас столешницу и закрепил её шурупами. Так же автор изготовил из профильной трубы упор для нарезки деталей. По торцам автор приварил заглушки-зацепы. Так же изготовил болты с зажимными пластинами, с их помощью упор жёстко и неподвижно фиксируется на столешнице.


Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки Изготовление циркулярного станка из болгарки

Циркулярный станок из болгарки Циркулярный станок из болгарки Циркулярный станок из болгарки Циркулярный станок из болгарки Циркулярный станок из болгарки Циркулярный станок из болгарки Циркулярный станок из болгарки

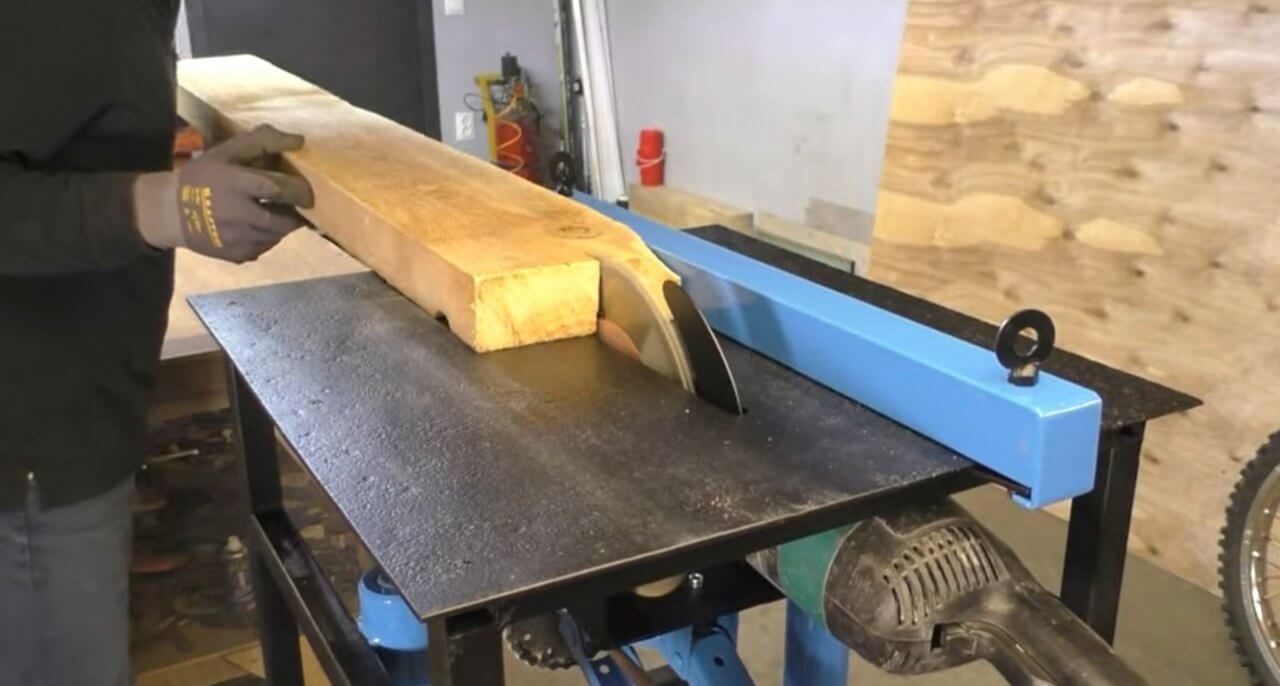

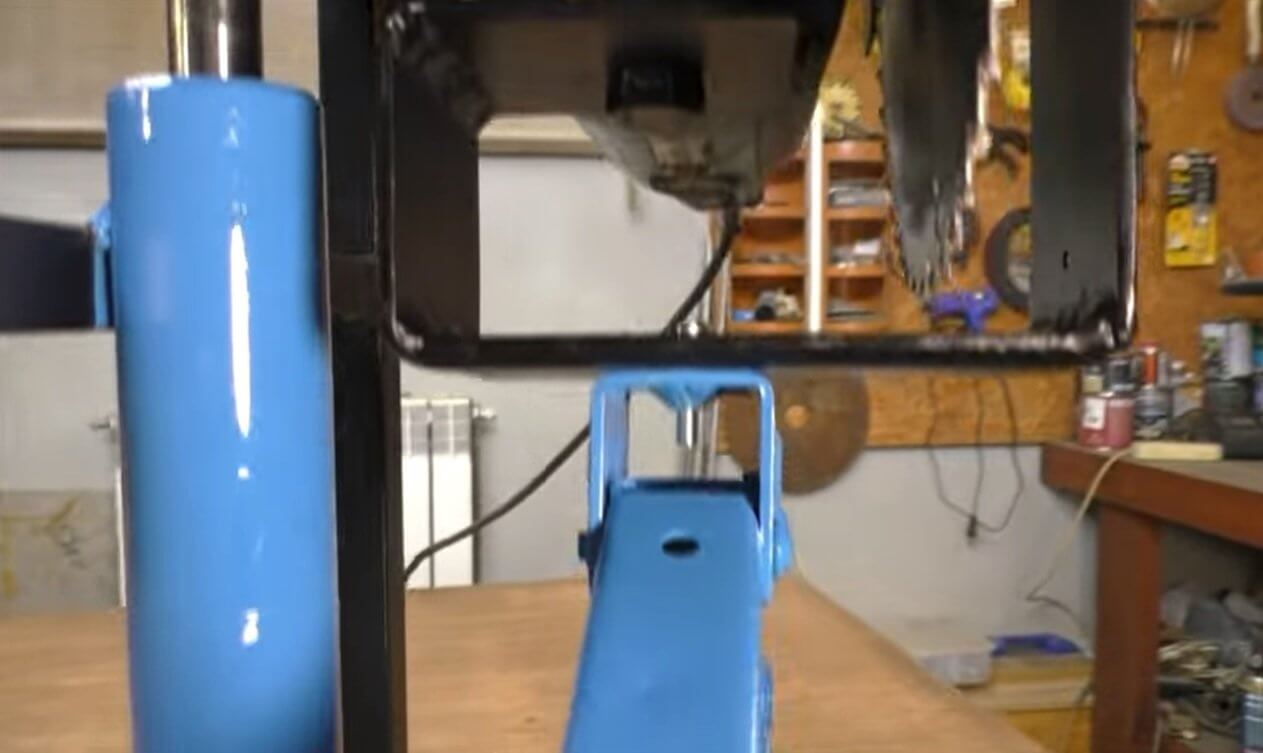

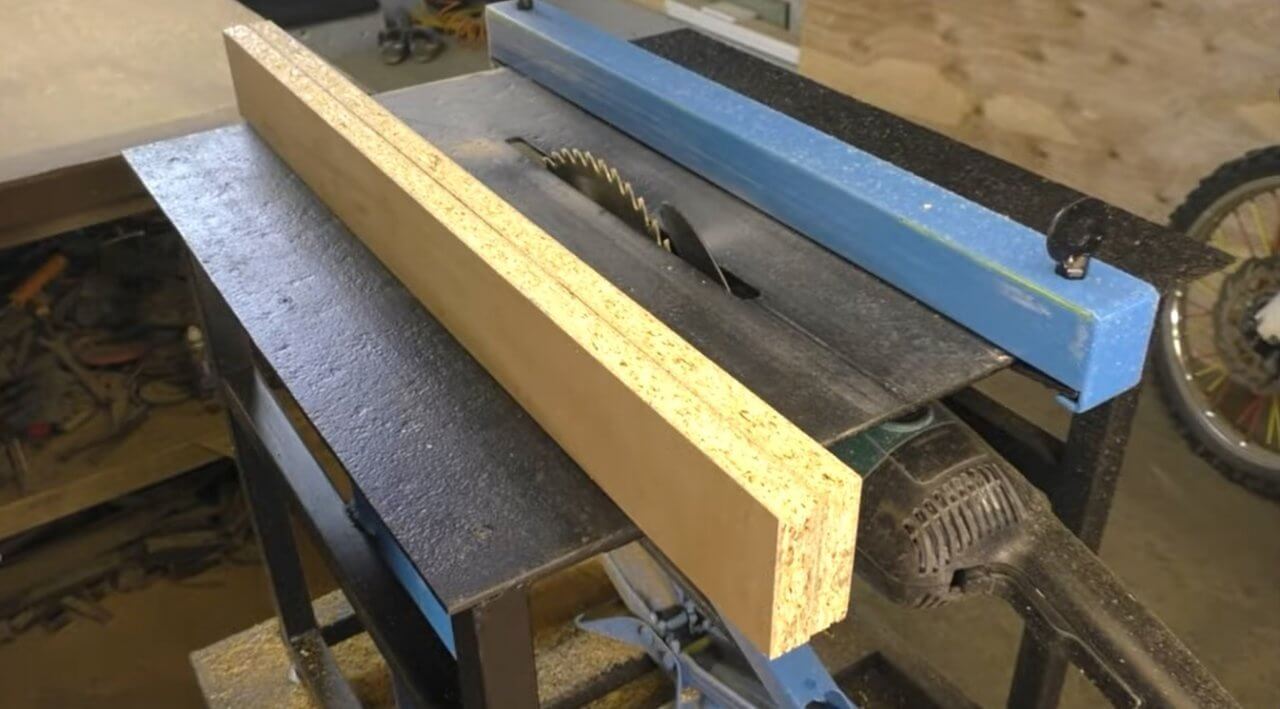

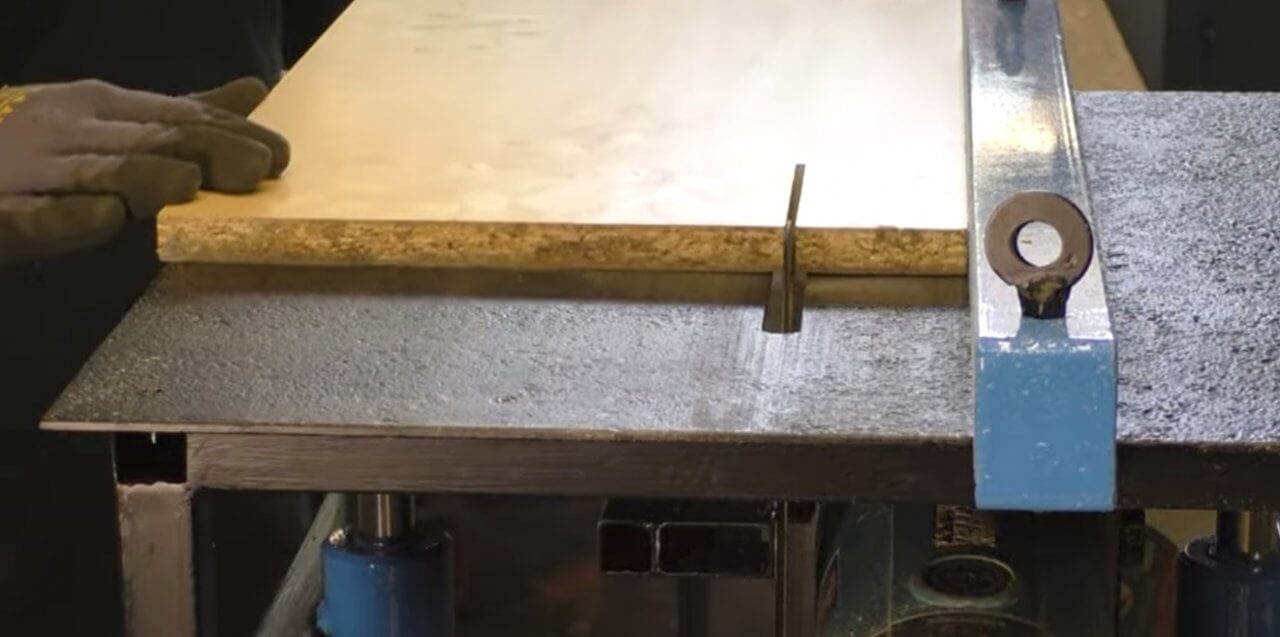

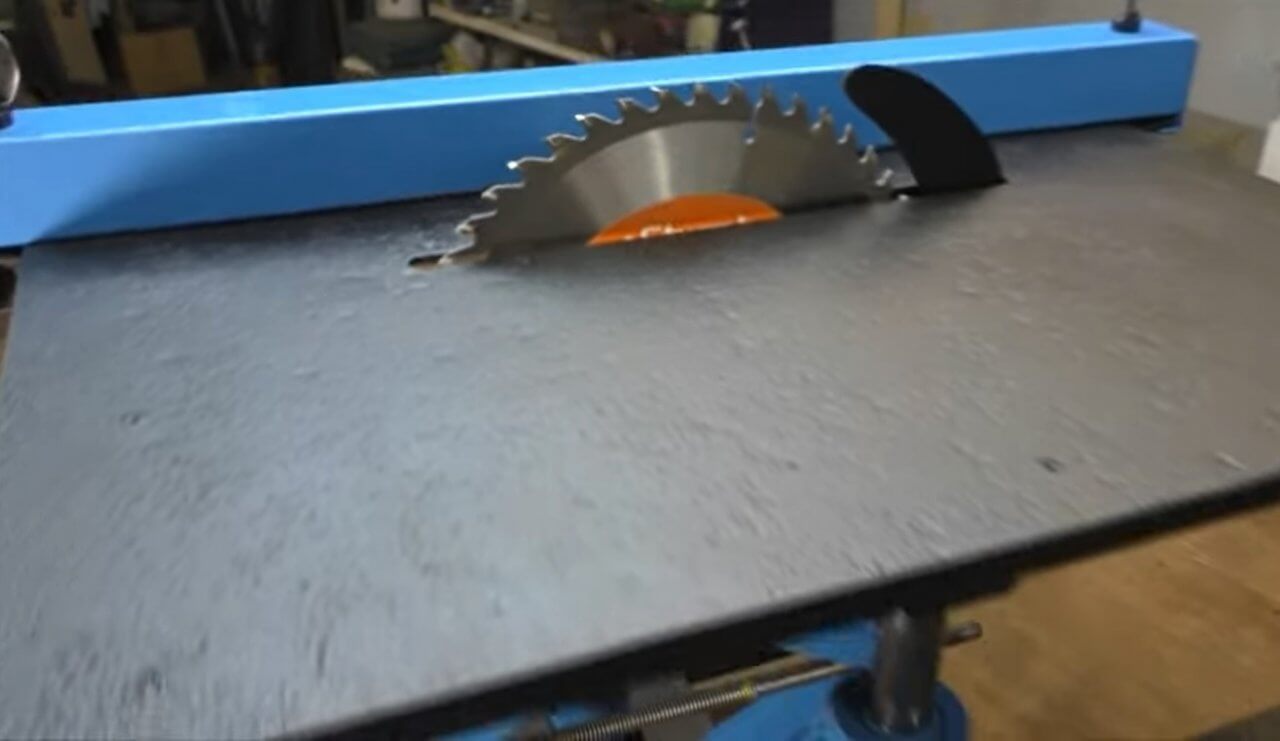

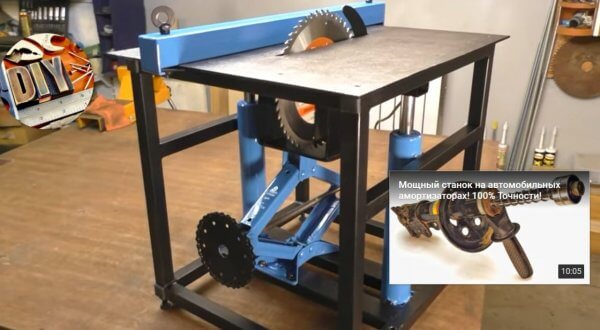

На финишном этапе автор покрасил станок и испытал его в деле. Для более удобного пуска автор добавил в шнур подключения выключатель и станок запускает ногой. Сначала он обрезал доску толщиной 50 мм, угол держит идеально. Далее он испробовал свой станок на плитах ДСП, тоже всё ровно и аккуратно.
