Делаем своими руками power bank размером с книгу.


Делаем своими руками power bank размером с книгу.


Попалась на глаза мне коробка от аккумулятора. Видимо от мобильного телефона. Она плотная и крепкая. Не пропадать же добру, буду применять.

Решил разместить в коробке комплектующие Powerbank.

Комплектующие:

  • коробка от аккумулятора;
  • Li-pol аккумулятор;
  • повышающий модуль;
  • контроллер заряда;
  • USB разъем
  • инструменты.

О комплектующих.

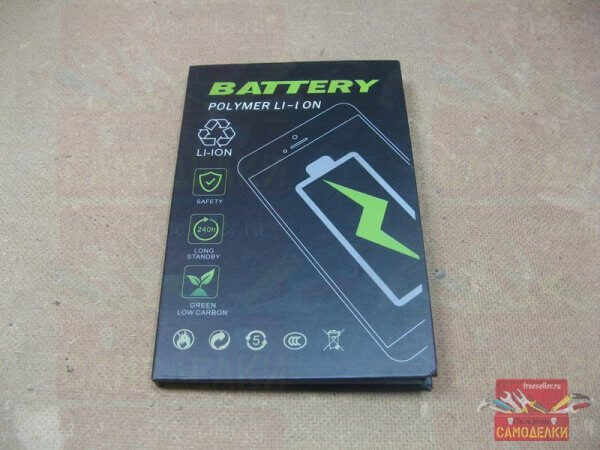

Коробка от аккумулятора. На время хватит, главное не намочить. Можно применить любую коробку, но я использую эту.


Коробка от аккумулятора.

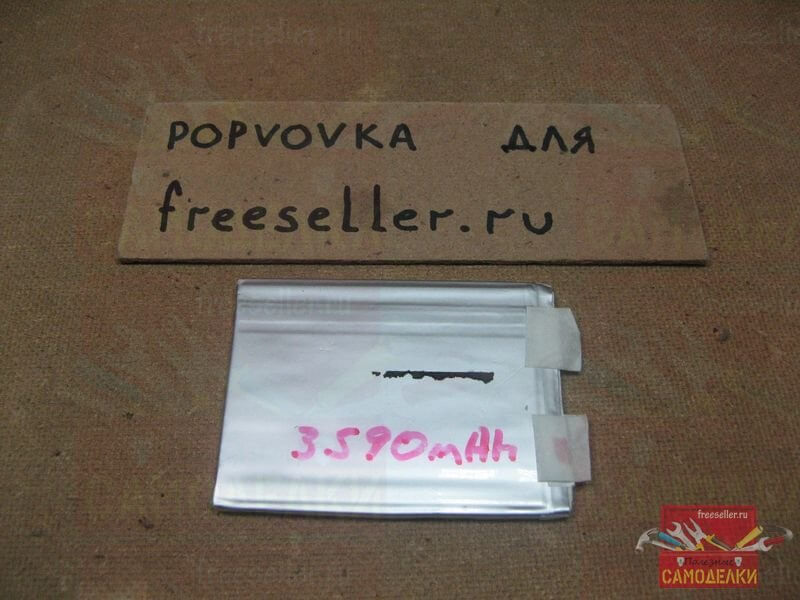

Аккумулятор бу, с остаточной емкостью 3590 мАч.

  Аккумулятор бу, с остаточной емкостью 3590 мАч.

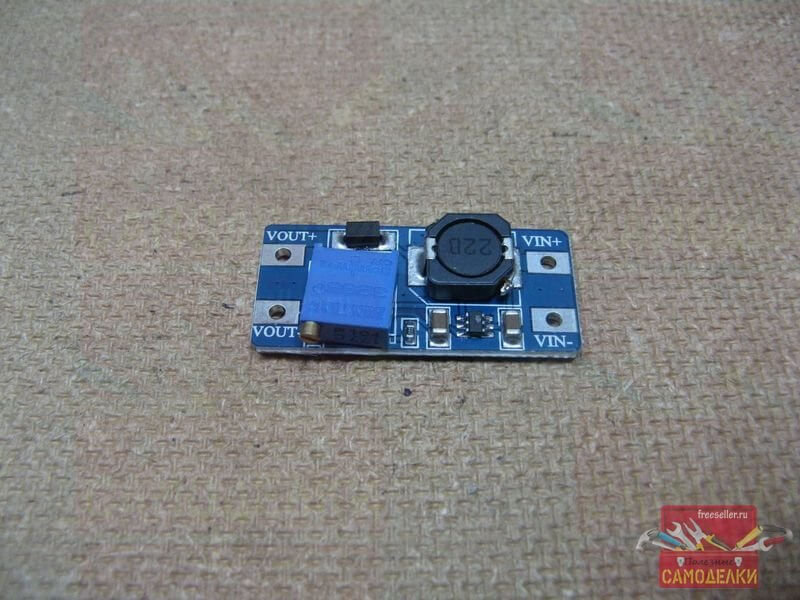

Небольшой повышающий модуль. Нужно настроить на выходе 5 вольт.

  Небольшой повышающий модуль

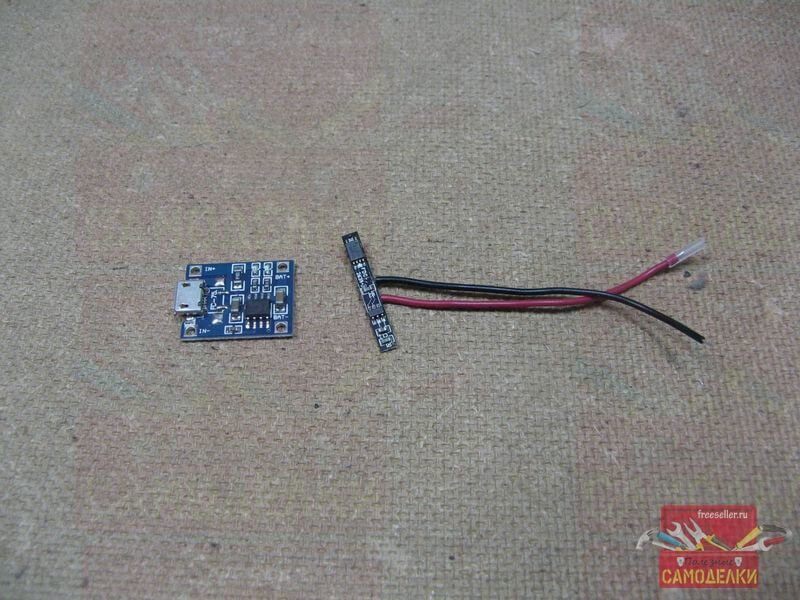

Заряжать аккумулятор буду контроллером заряда. Контроллер без защиты, возьму отдельную.


Контроллер заряда

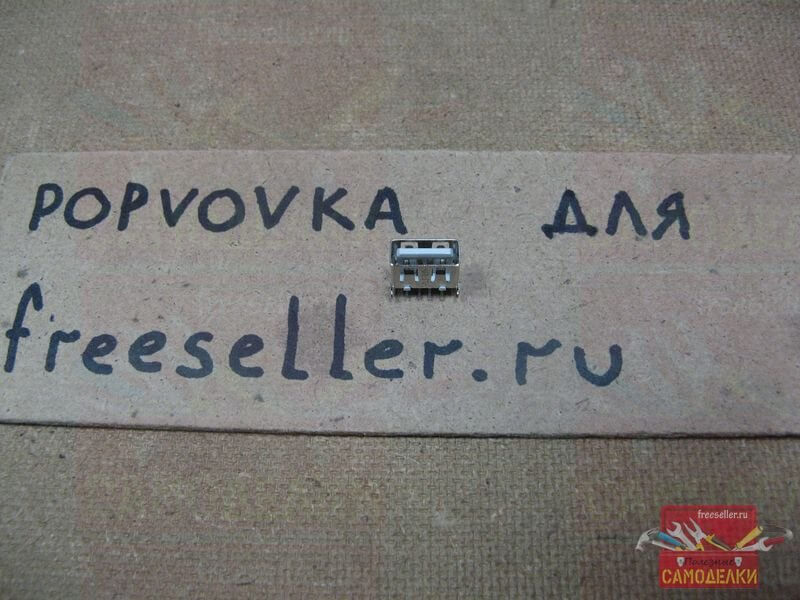

Выходной USB разъем одинарный.

  Выходной USB разъем одинарный


Сборка

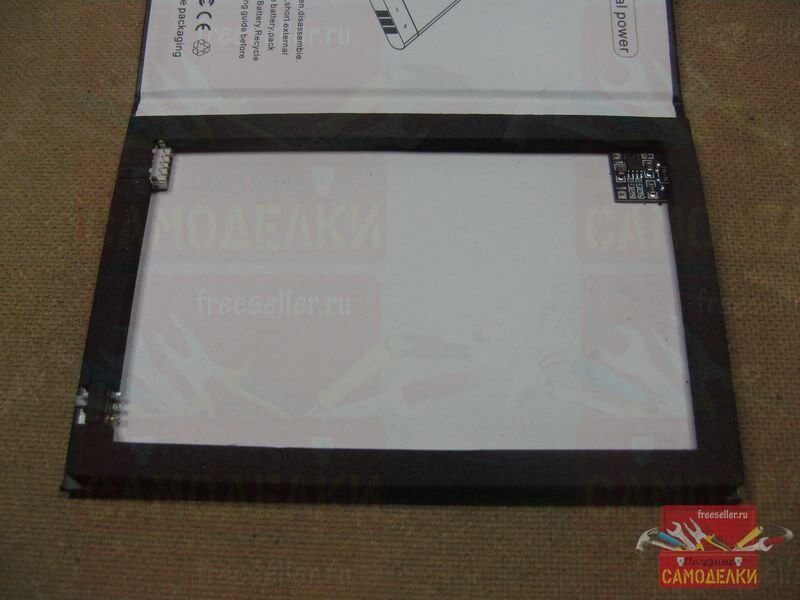

В уплотнителе коробки вырезаю отверстия. В отверстия устанавливаю выходной разъем и контроллер заряда. Так же нашел маленький выключатель. Им буду отключать питание на повышающий модуль.


Сборка повербанка своими руками

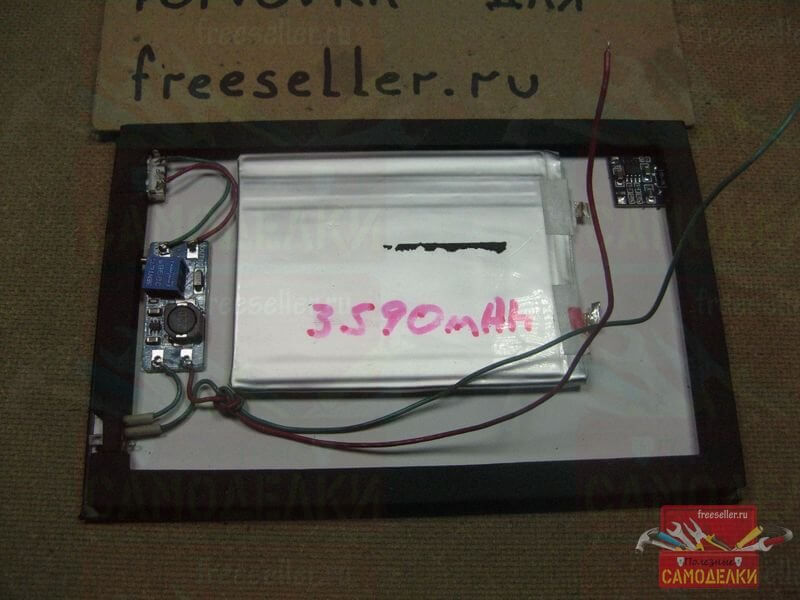

Соединяю выходной разъем с повышающим модулем. Разрываю питание на модуль выключателем. Аккумулятор приклеиваю на двух сторонний скотч.

  Сборка повербанка своими руками

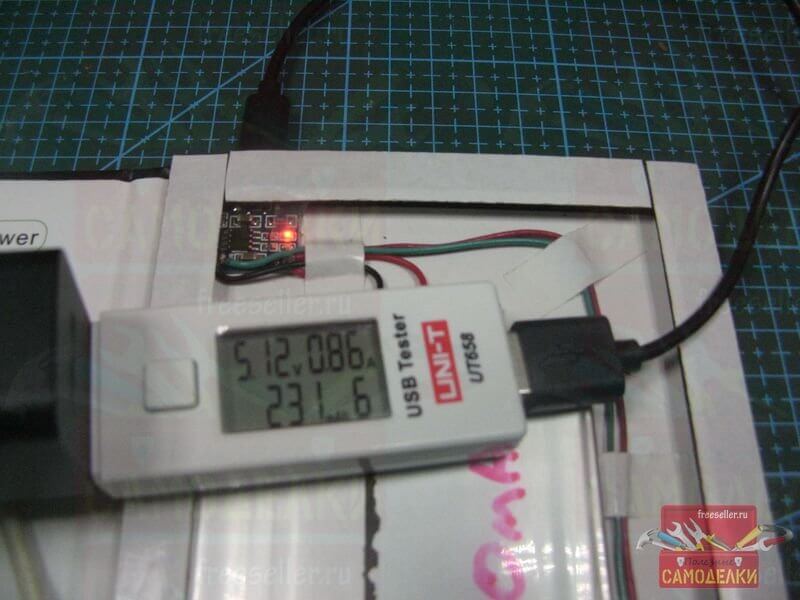

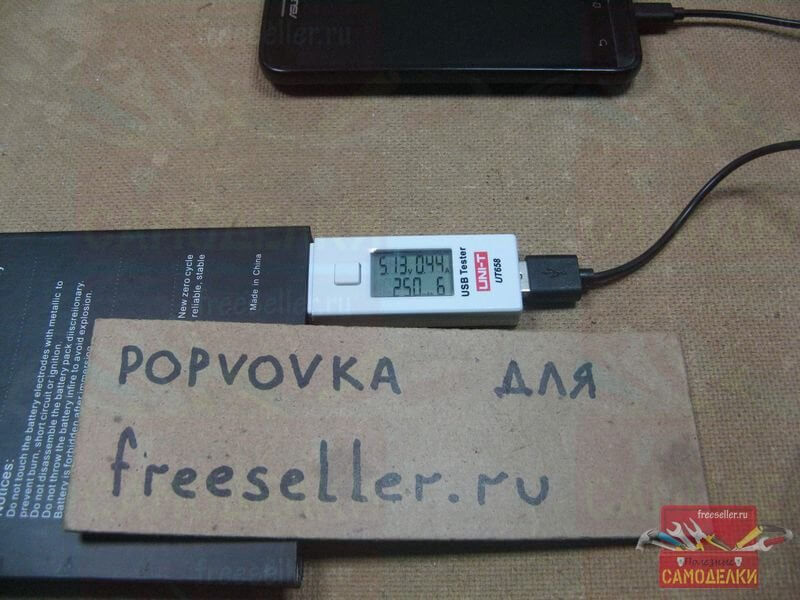

Соединяю контроллер заряда, плату защиты и аккумулятор. Проверяю процесс заряда. Все хорошо работает. Ток заряда на фото.

  Сборка повербанка своими руками


Заклеил коробку на двух сторонний скотч. Подключил на зарядку телефон.


Сборка повербанка своими руками

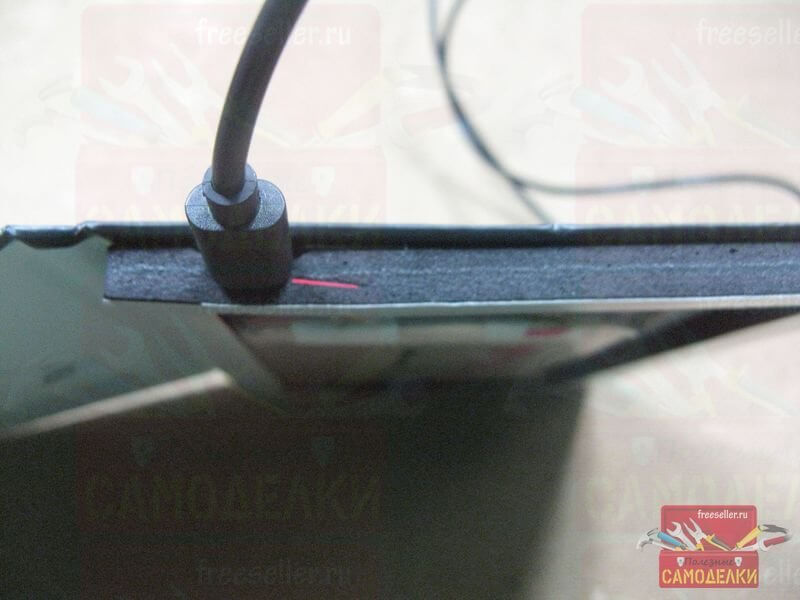

Так как корпус заклеен, не виден процесс заряда. Ножом прорезал щель, и вставил отрезок пластиковой бутылки. Теперь отлично виден процесс заряда.


Сборка повербанка своими руками


Вот такой небольшой Powerbank получился. Можно даже установить на книжную полку.
