Как сделать зарядное устройство для шуруповерта

  • Опубликовано: 18 февраля 2022

Зарядное устройство для шуруповерта из блока питания принтера


Как сделать зарядное устройство для шуруповерта своими руками из платы от блока питания принтера.


Попросили сделать зарядное устройство, не простое, а для шуруповерта.


Единственное, что было у клиента - это корпус, плата пропала чудесным образом. Работу сделать нужно. Буду лепить как всегда из того, что есть.


Покопавшись в закромах, нашел некоторые компоненты.

Комплектующие

  • блок питания;
  • плата стабилизатора напряжения и тока;
  • сетевой шнур>
  • корпус зарядного устройства.

О комплектующих

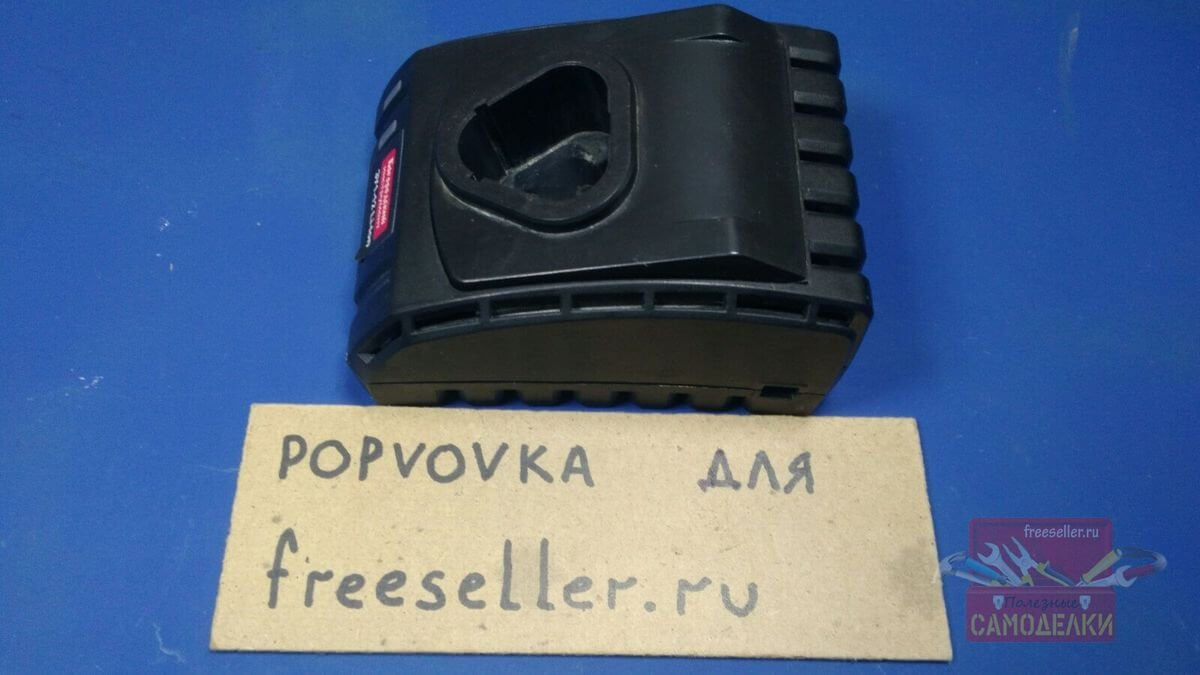

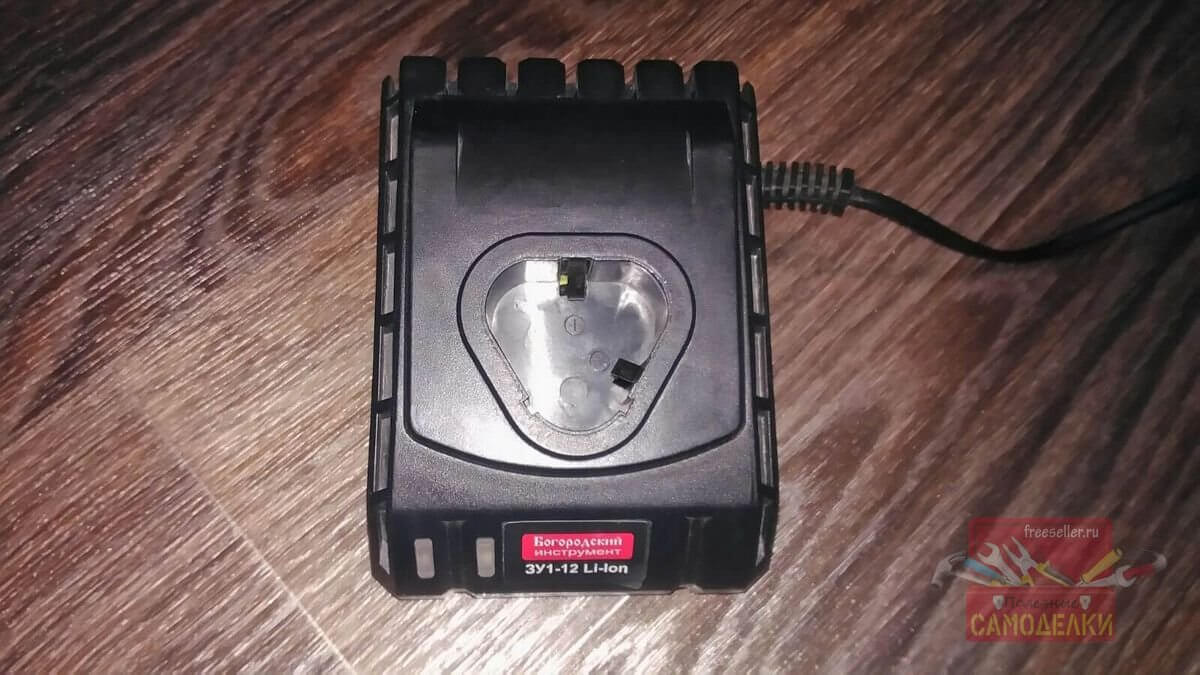

Корпус от зарядного устройства остался прежним. Принесли только его, электроники в нем не было.


Как сделать зарядное устройство для шуруповерта

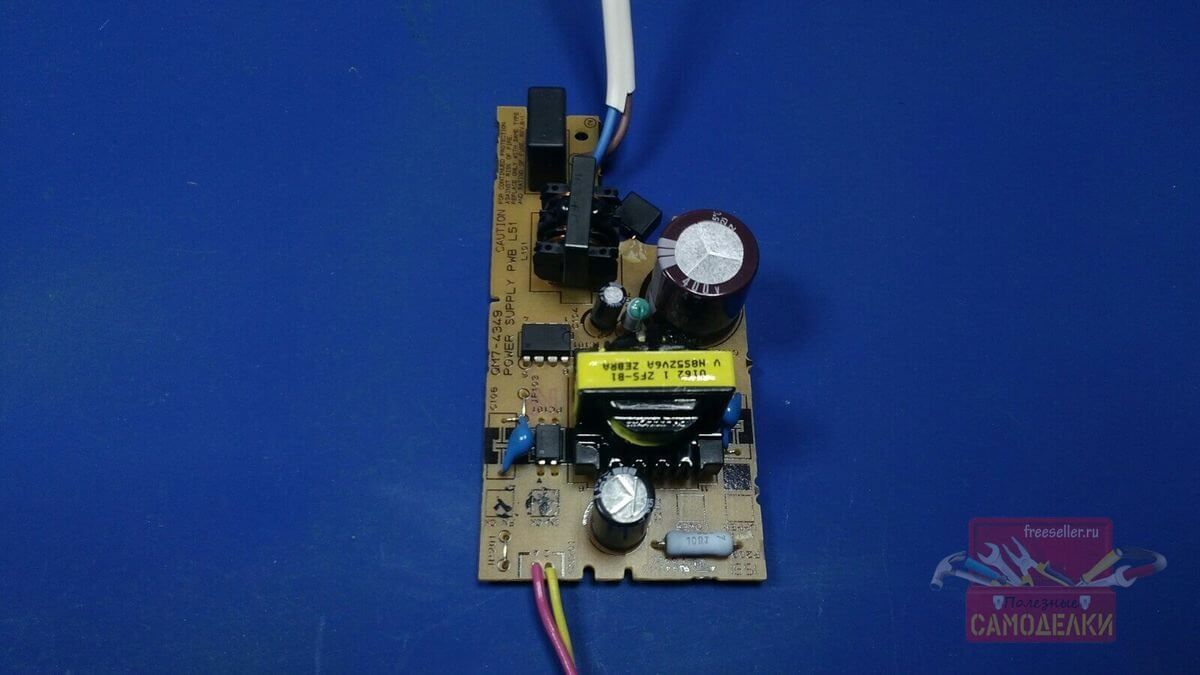

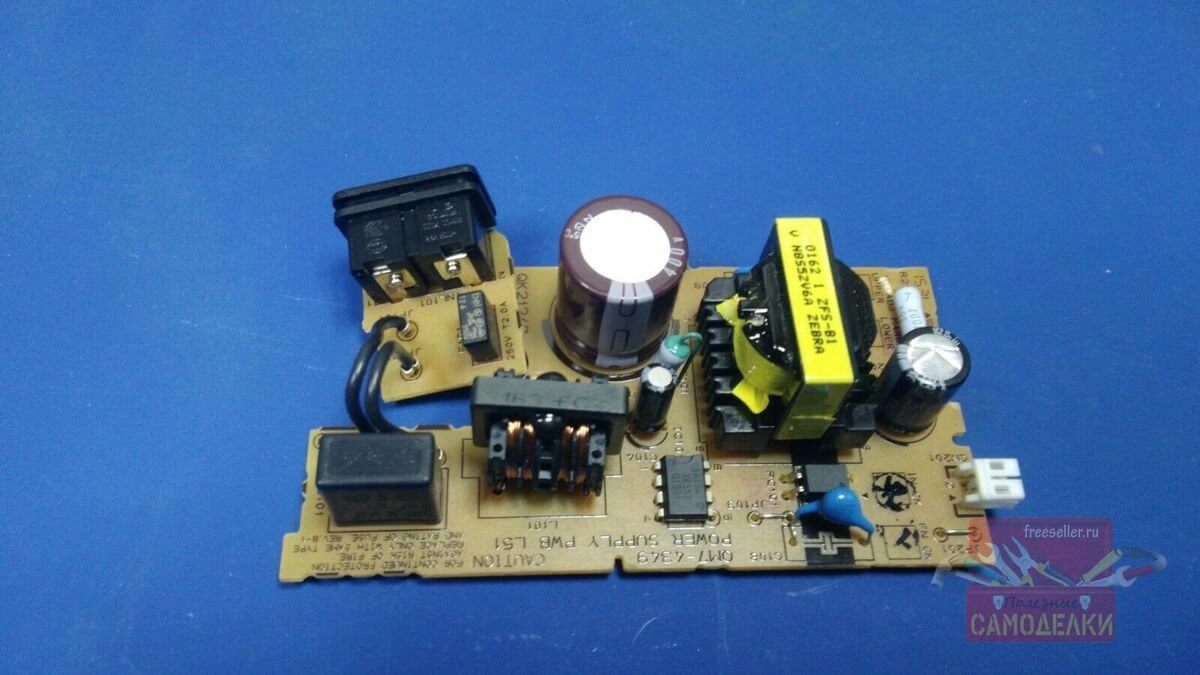

Основой для зарядного устройства послужит блок питания принтера. Ее настрою на нужное напряжение.


плата блока питания принтера

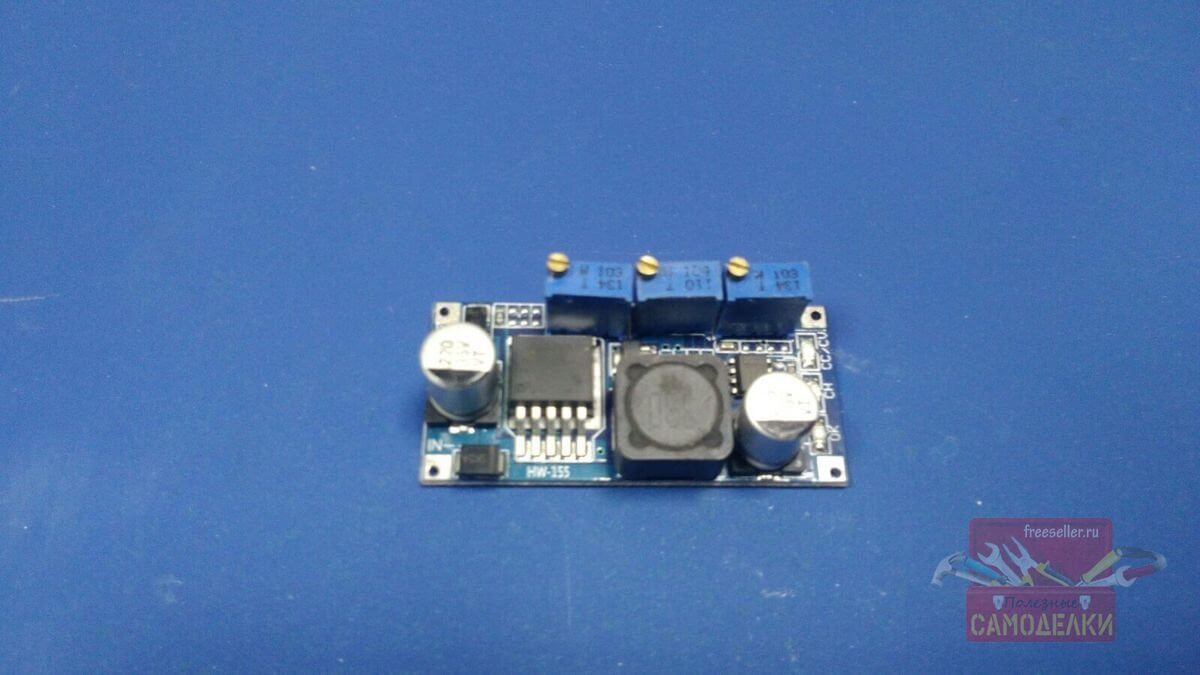

Управлять процессом заряда будет китайский модуль. Он имеет индикацию заряда.


Модуль заряда аккумулятора

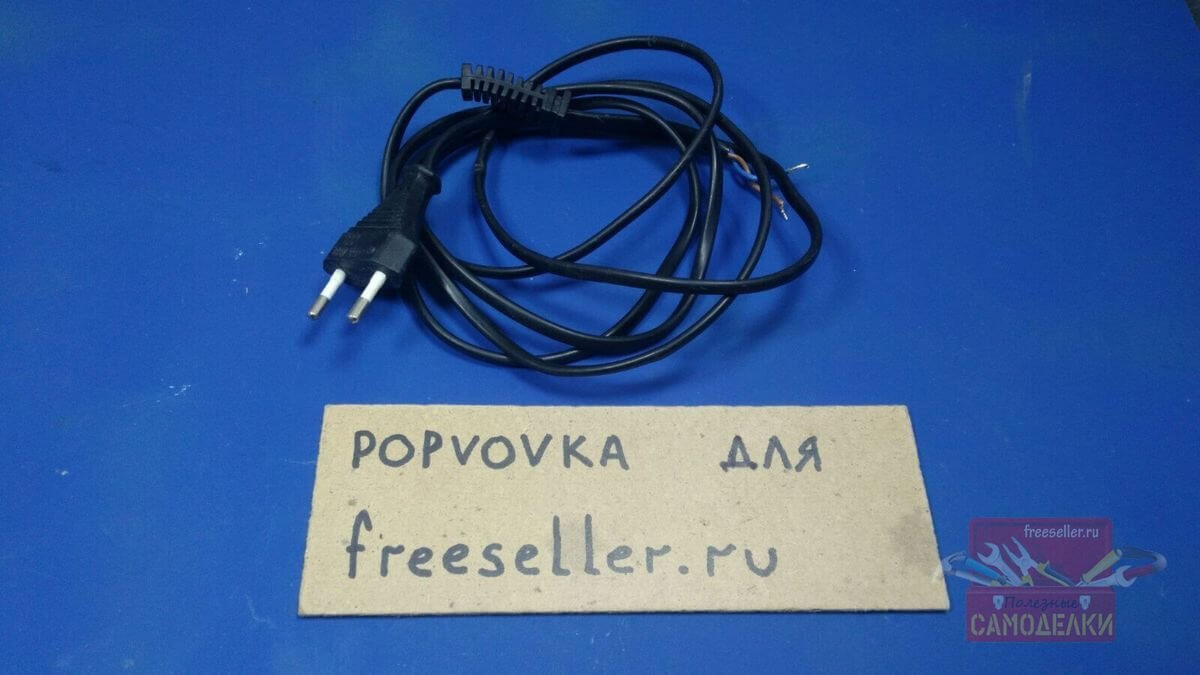

Про сетевой провод сказать особо не чего. Есть стопор и все.


Сетевой кабель

Сборка блока питания

Плата блока питания от принтера настроена на 18.7 вольт. Как перестроить плату есть в данной статье:


https://www.freeseller.ru/7125-peredelka-bloka-pitanija-printera-pod-svoi-nuzhdy.html


Напряжение можно настроить нужное Вам. У меня была плата настроена ранее, применяю ее.


Сборка зарядного устройства для шуруповерта


Китайский модель настраиваю на 12.6 вольт. Ток порядка 0.5 ампер. Модуль удобен тем, что имеет индикацию. Левый резистор-регулировка напряжения. Средний резистор-настройка загорания светодиода «заряд». Правый резистор-настройка тока.

  Сборка зарядного устройства для шуруповерта

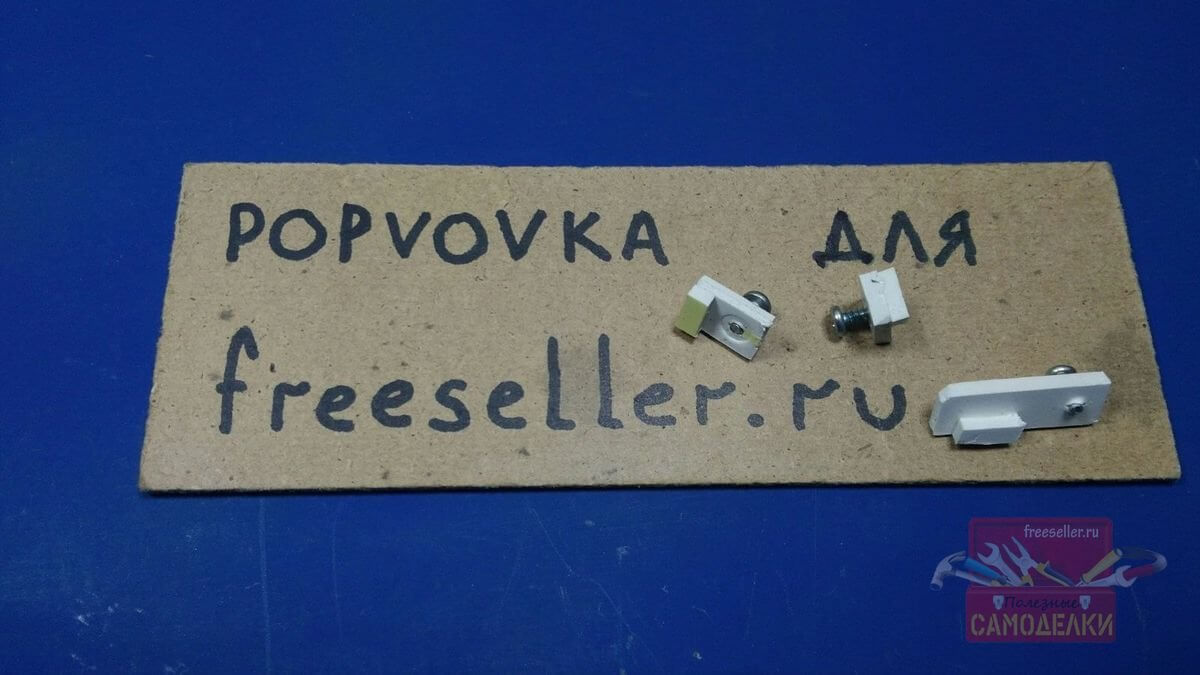

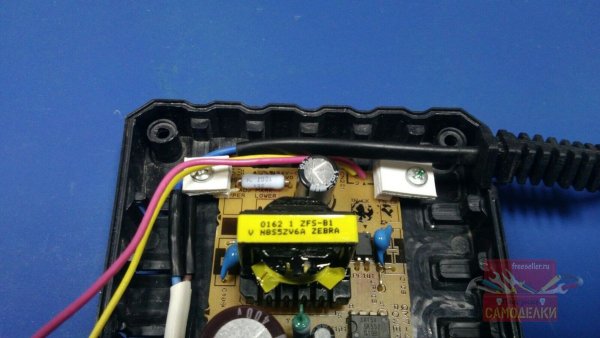

Для крепления наших плат, я сделал небольшие крепления. Вырезал из ПВХ пластика. Крепить буду на родные стойки. Благо их в достатке.


Сборка зарядного устройства для шуруповерта

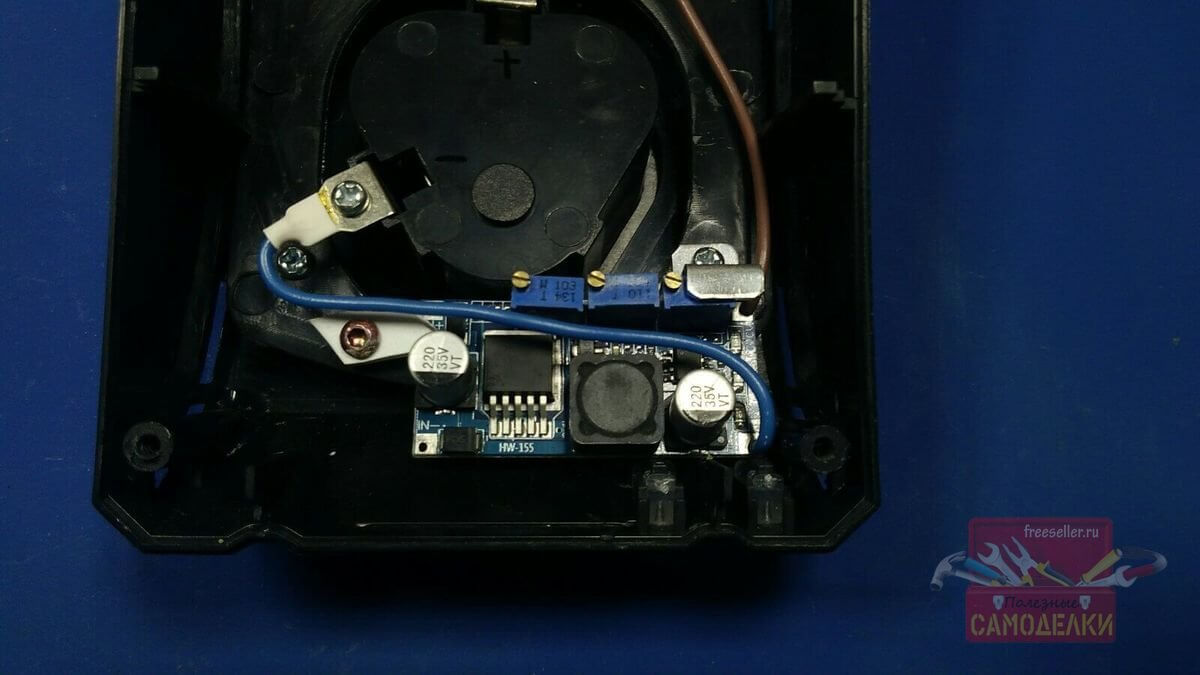

Прикручиваю шурупами.

   Сборка зарядного устройства для шуруповертаСборка зарядного устройства для шуруповерта

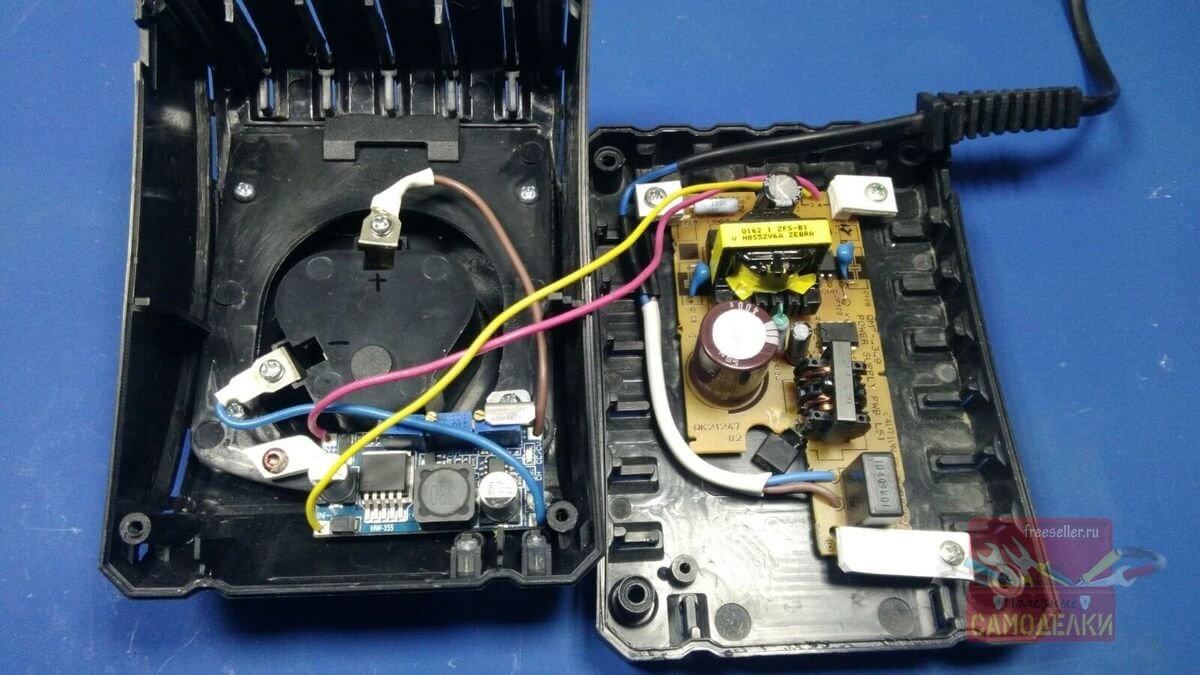

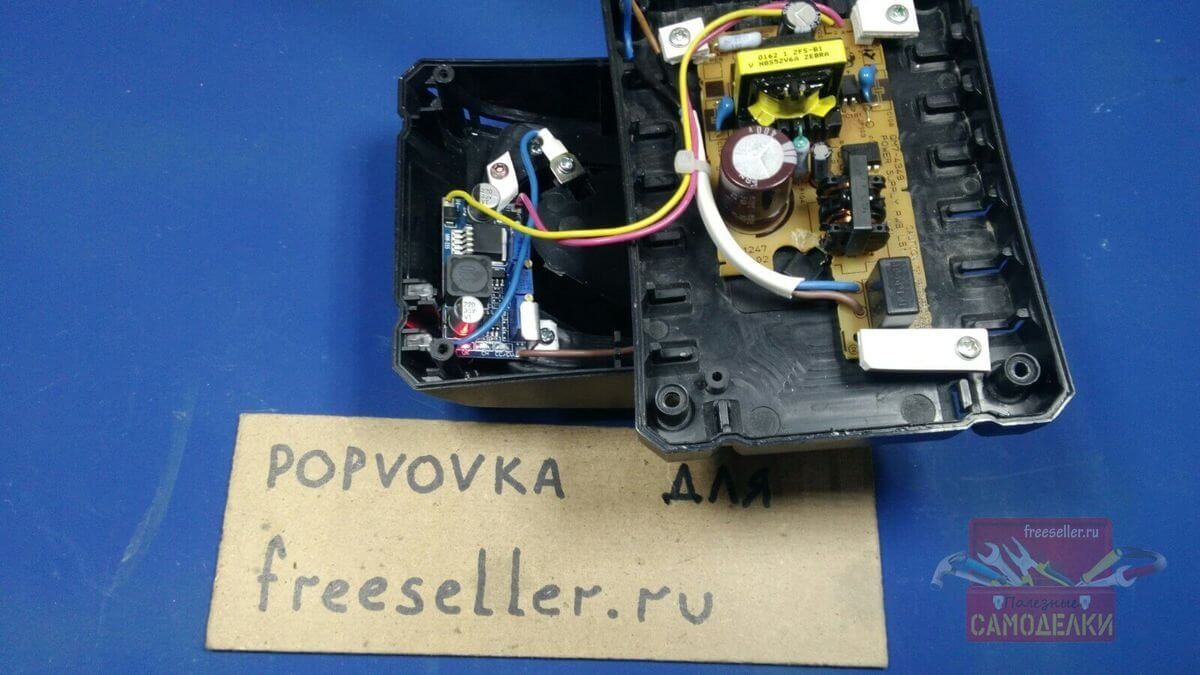

Платы закрепил, держатся отлично. Все соединил проводами. Все влезло как, тут и было.

  Сборка зарядного устройства для шуруповерта

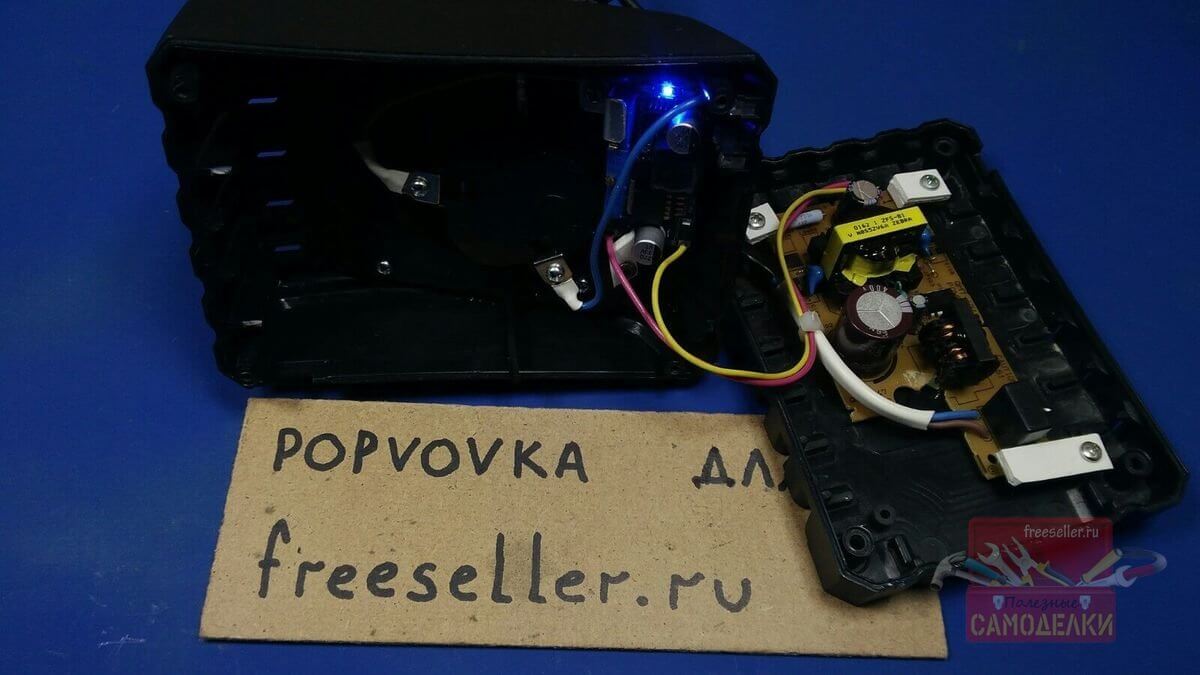

Теперь нужно все проверить. Ставим аккумулятор. Аккумулятор без платы BMS. В момент заряда, горит синий светодиод.

  Сборка зарядного устройства для шуруповерта


При окончании заряда загорается красный светодиод. Красный светодиод так же горит без аккумулятора.


Сборка зарядного устройства для шуруповерта

Собираю корпус и отдаю человеку. Клиент остался доволен.


Зарядное устройство для шуруповерта из блока питания принтера

Подробная инструкция отображена на видео:
