Самодельный инструмент для опрессовки гильз и наконечников


Небольшой, карманный вариант для опрессовки наконечников и гильз своими руками.

Иногда при установке электрощитов и подключения СИП-кабеля через наконечники к автоматам я сталкиваюсь с проблемой отсутствия специального инструмента для обжима наконечников большого диаметра.


Самодельный инструмент для опрессовки гильз и наконечников

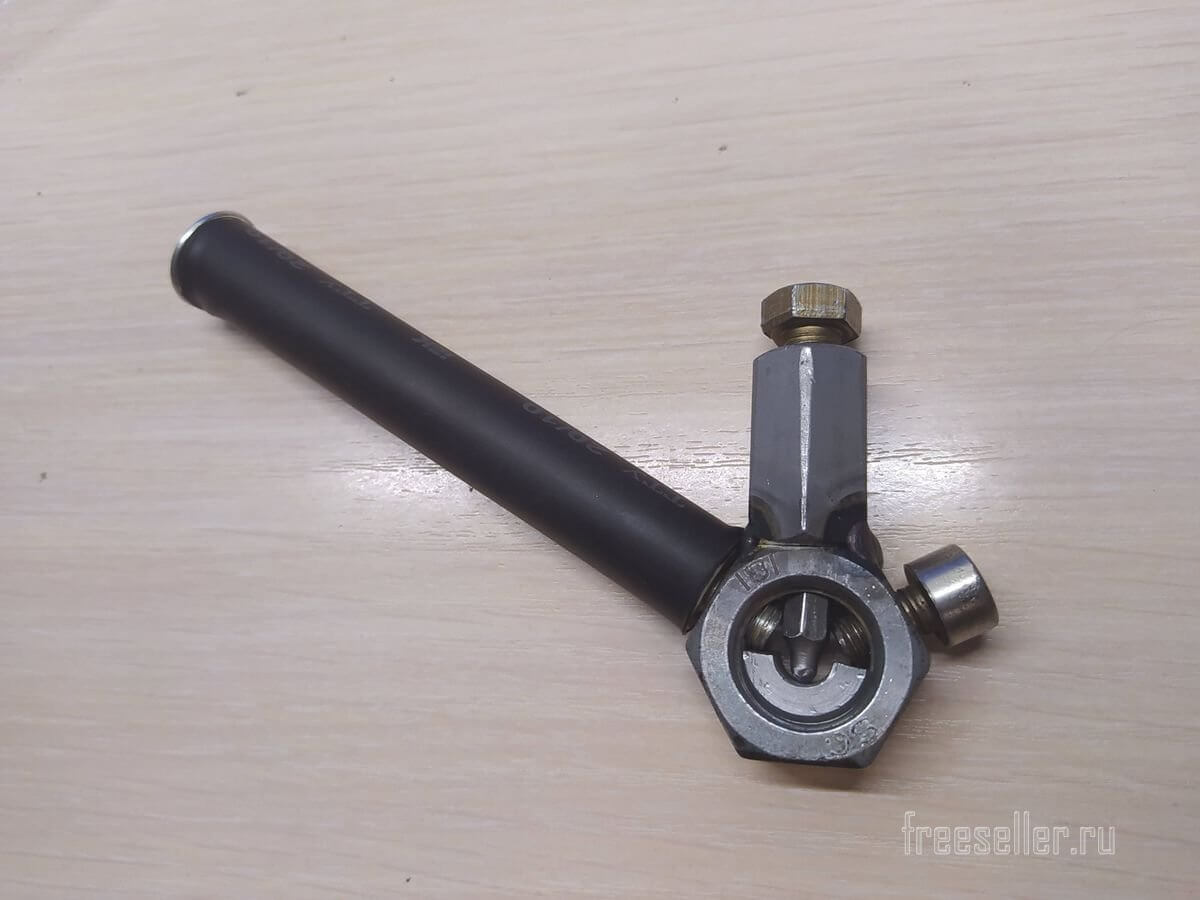

Простой обжимкой такие наконечники обжать не получится, а использовать молоток с керном для меня неприемлемо, да и на весу это сделать не всегда возможно. Для этих целей я и смастерил небольшой, механический мини пресс, который легко умещается в ящике с инструментом.


Самодельный инструмент для опрессовки гильз и наконечников


Собран он из простых деталей, доступных каждому, единственной сложностью может стать отсутствие сварочного аппарата, который нужен для сборки.

Материалы для изготовления опрессовщика

  • болт с гайкой М 20 мм;
  • шарик от подшипника 6 мм;
  • болт мебельный 8х120 мм;
  • болт 10х35 мм;
  • болт 8х15 мм;
  • гайка удлинительная 10х30 мм;
  • отрезок (10мм) металлопластиковый трубы 16 мм;
  • термоусадка для ручки (необязательно);
  • биты для шуруповёрта.

Как изготовить опрессовщик для гильз и наконечников своими руками

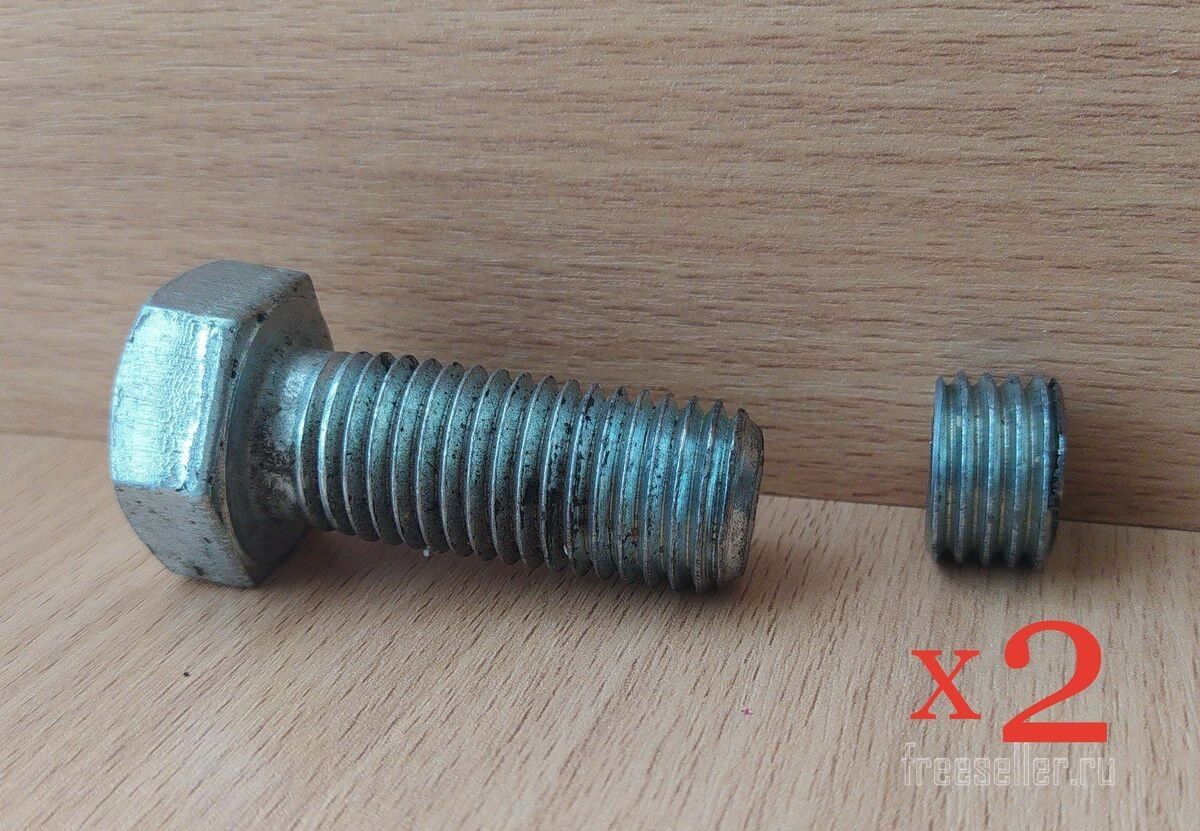

Вначале от болта М 20 отпилил два отрезка по 12 мм.


Изготовление инструмента для опрессовки гильз и наконечников

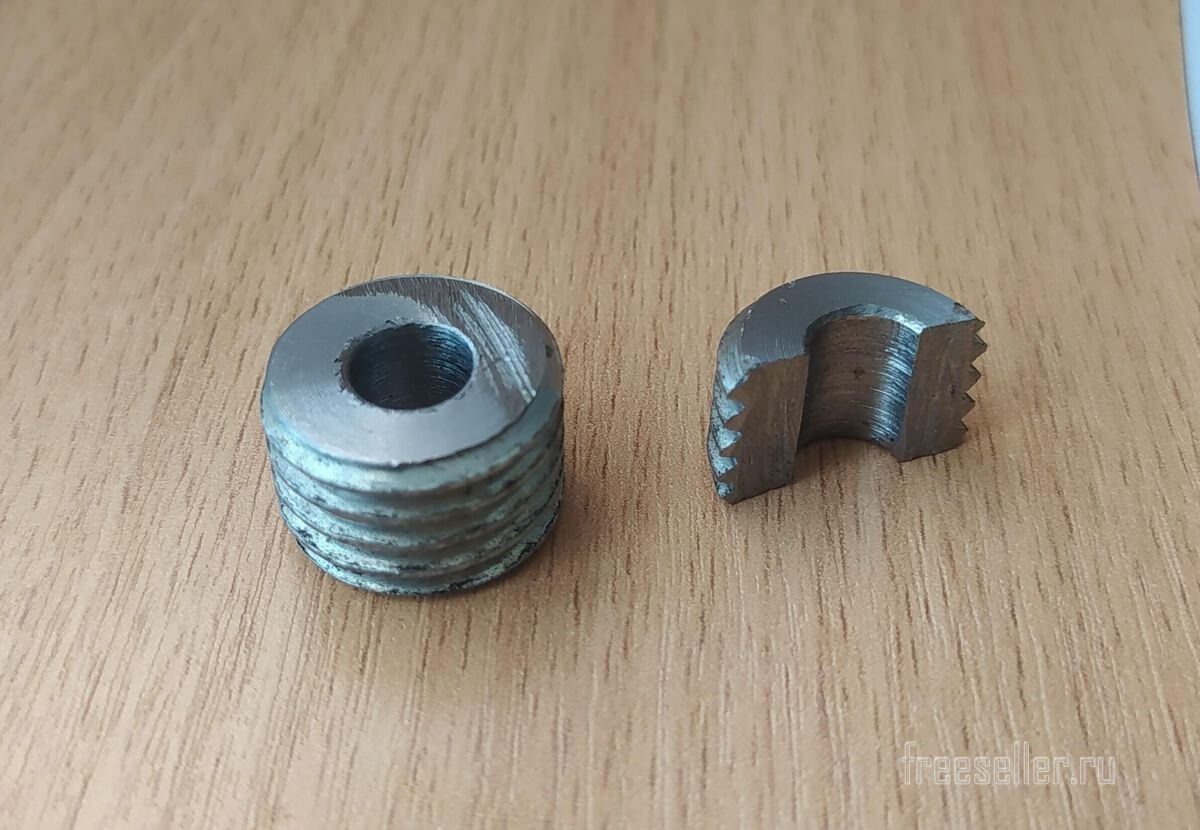

Далее в каждой заготовке нужно сделать отверстия по 8 и 10 мм.


Изготовление инструмента для опрессовки гильз и наконечников


Распилив их, напополам получим готовые матрицы для пресса под наконечники 8 и 10 мм. в диаметре.


Изготовление инструмента для опрессовки гильз и наконечников

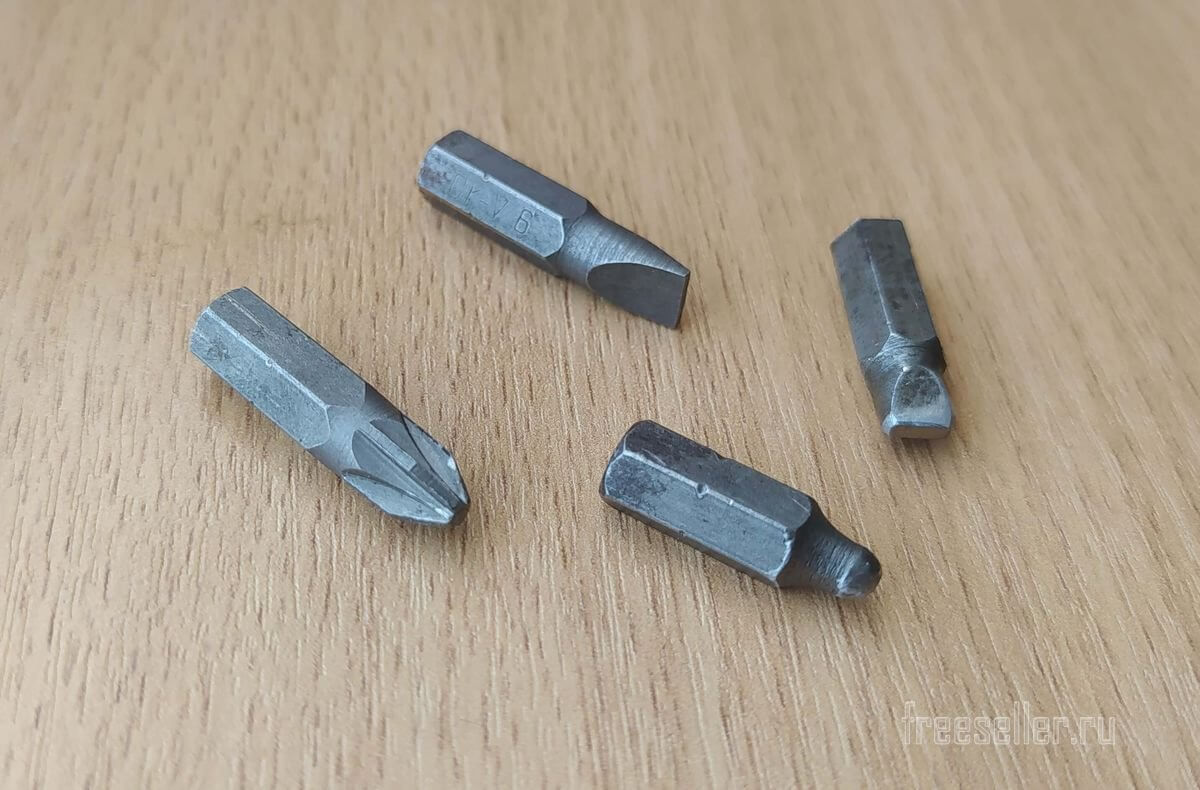

Давящую головку сделал из бит для шуруповёрта. Обточил и закруглил края жала у плоской и крестообразной биты.

  Изготовление инструмента для опрессовки гильз и наконечников

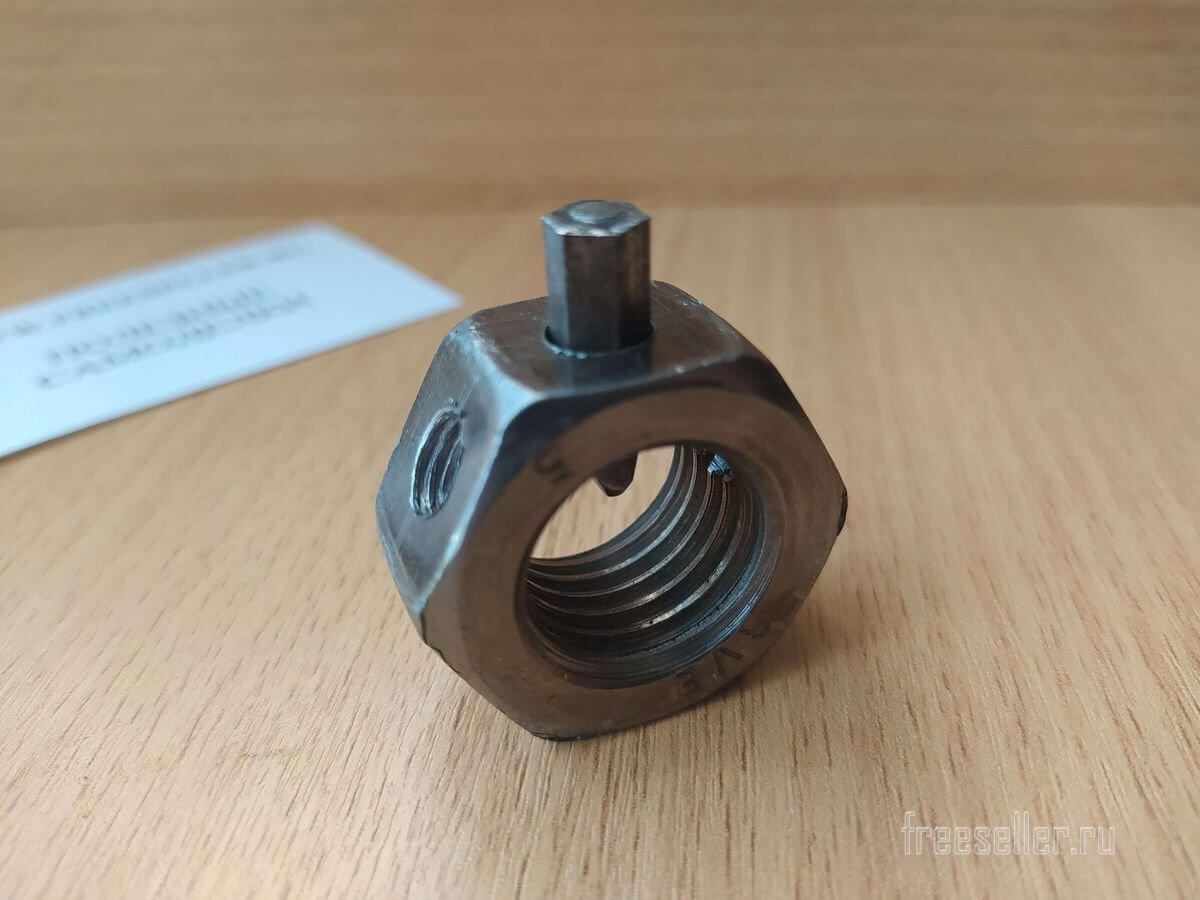

В основной гайке М 20 сделал отверстие по центру под биту (7 мм) и два отверстия с резьбой под болты М 8.


Изготовление инструмента для опрессовки гильз и наконечников

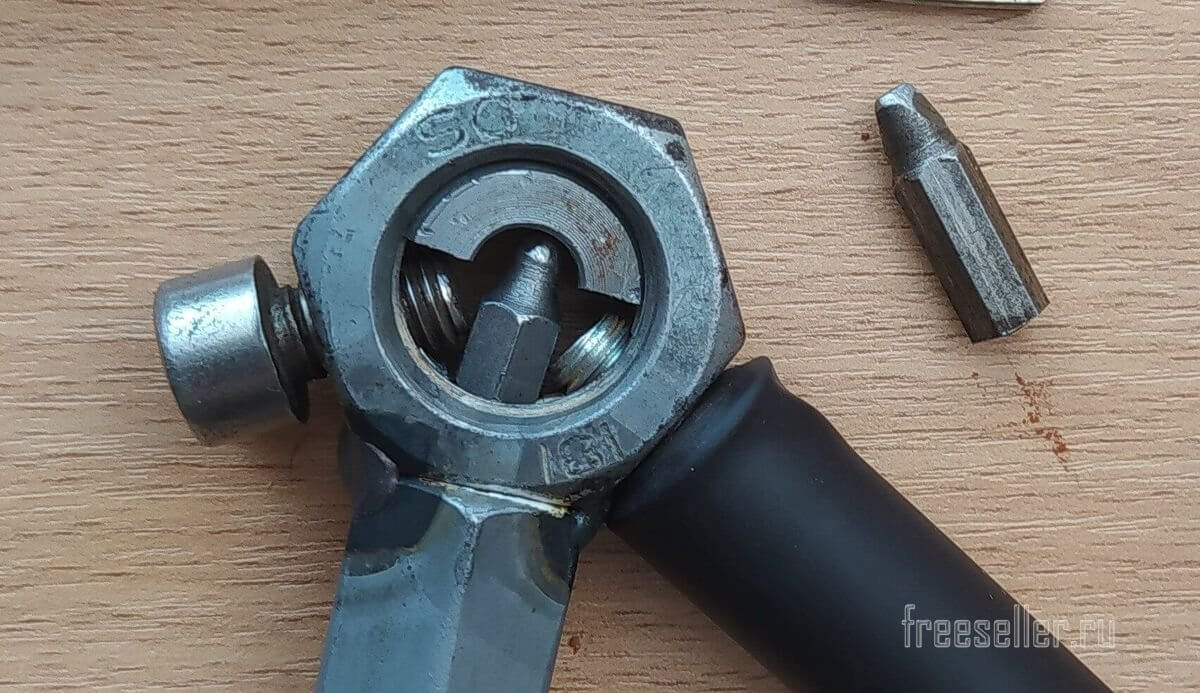

Два болта по краям будут выполнять функцию направляющих для головки и одновременно фиксаторами матрицы.

  Изготовление инструмента для опрессовки гильз и наконечников


А мебельный болт послужит ручкой для пресса.


Изготовление инструмента для опрессовки гильз и наконечников

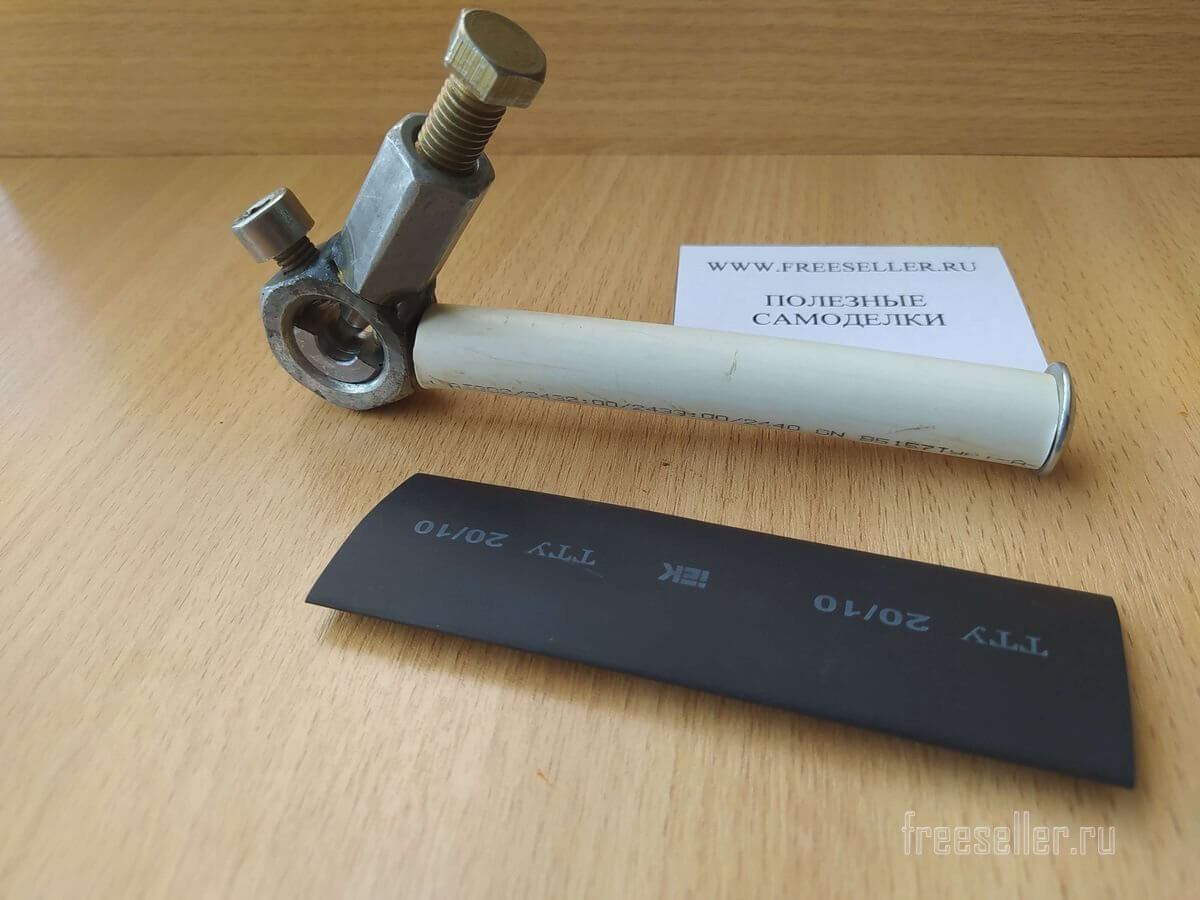

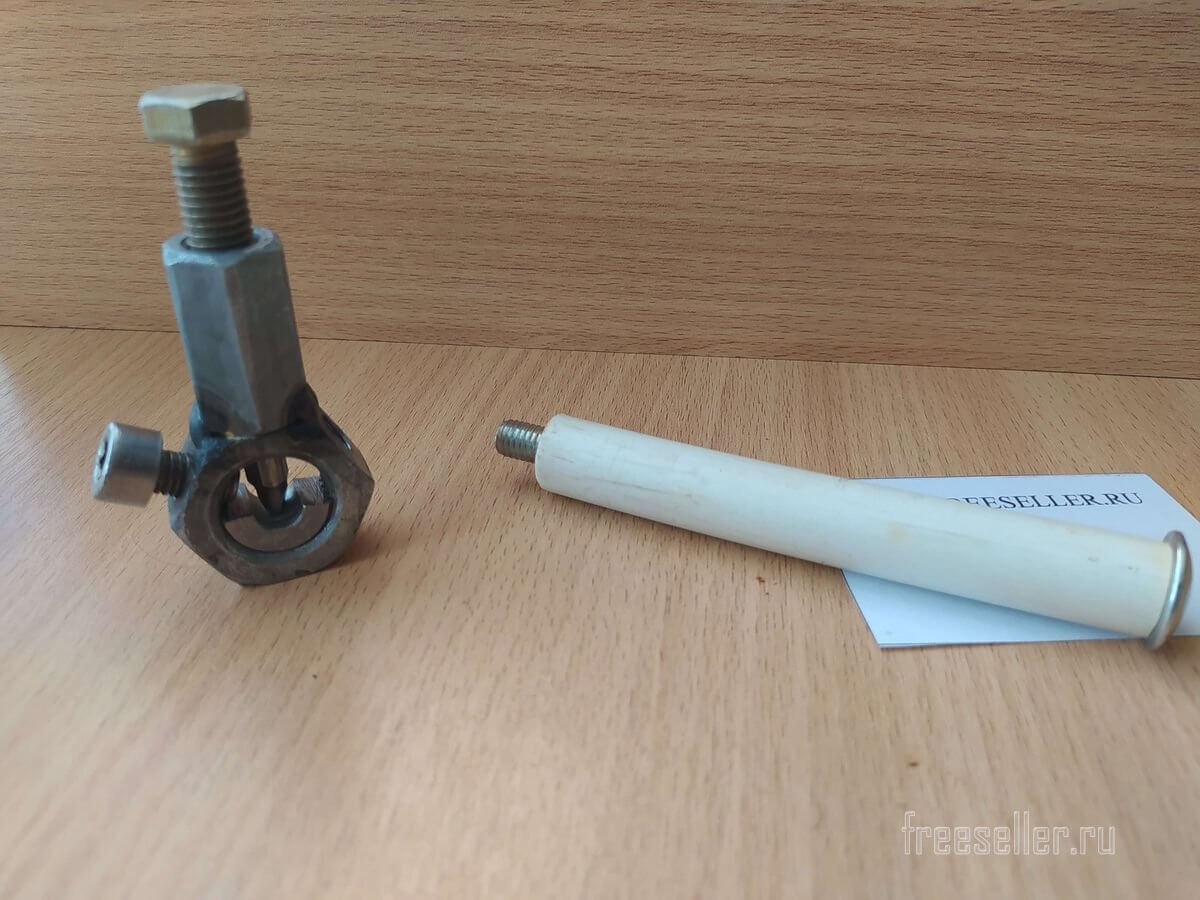

Саму ручку собрал из мебельного болта и куска металлопластиковой трубки с термоусадкой.


Изготовление инструмента для опрессовки гильз и наконечниковИзготовление инструмента для опрессовки гильз и наконечников

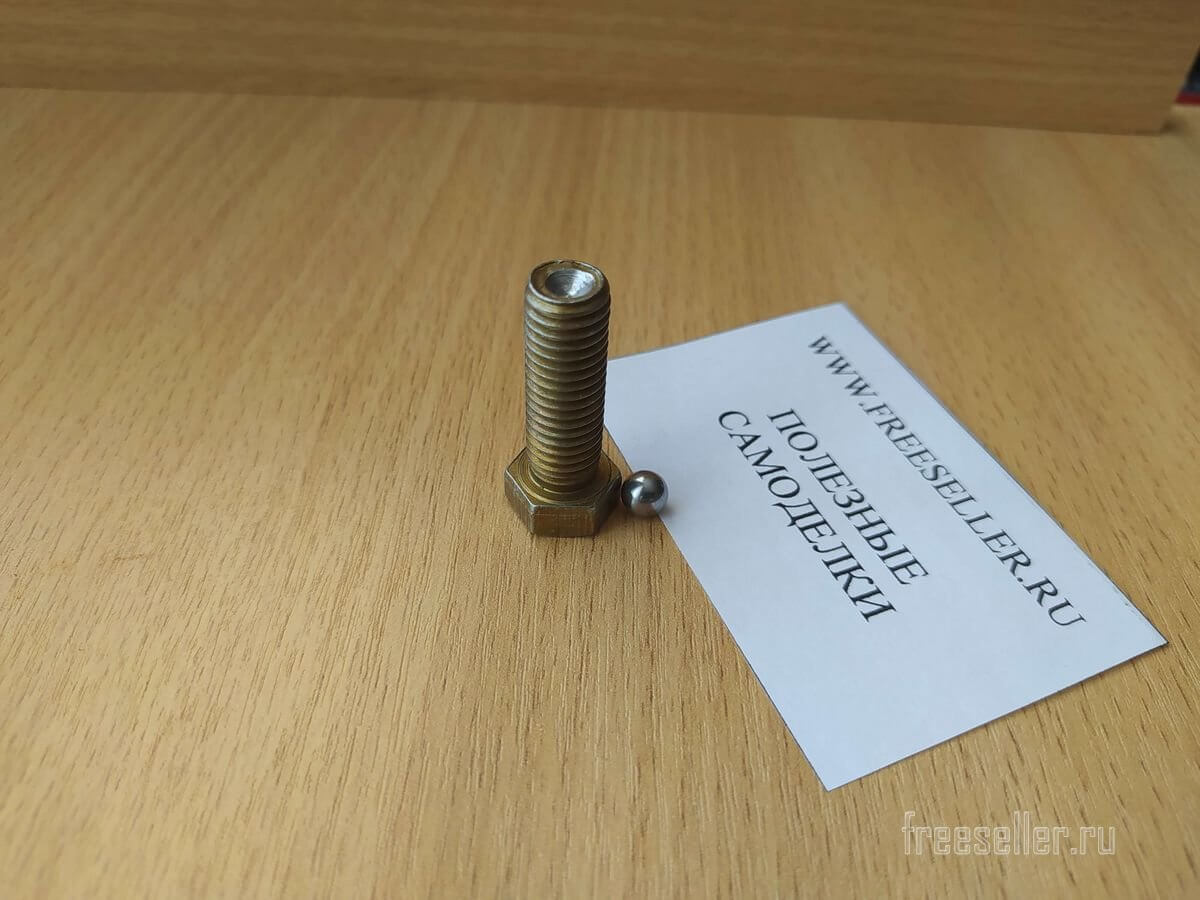

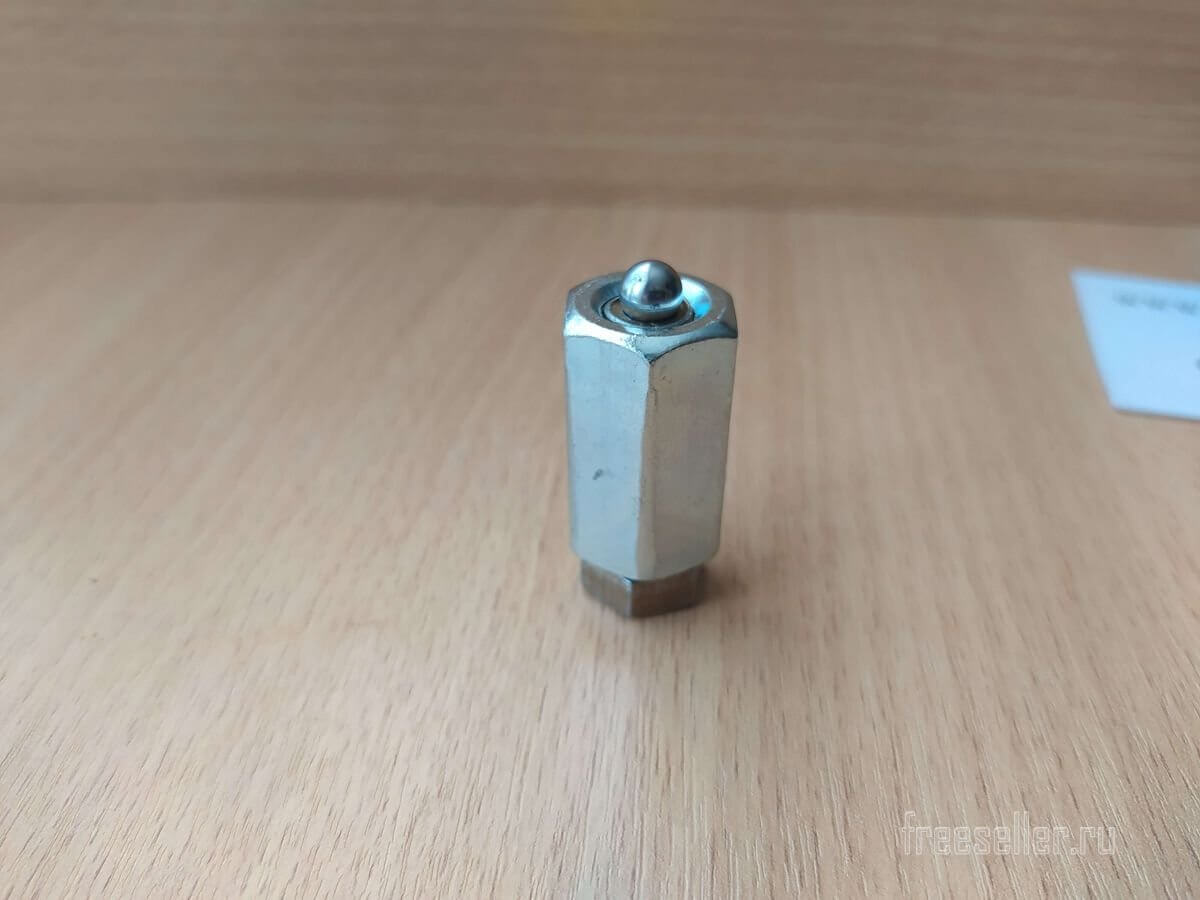

В болте М10, который будет давить на головку, делаем углубление под шарик подшипника.


Изготовление инструмента для опрессовки гильз и наконечников

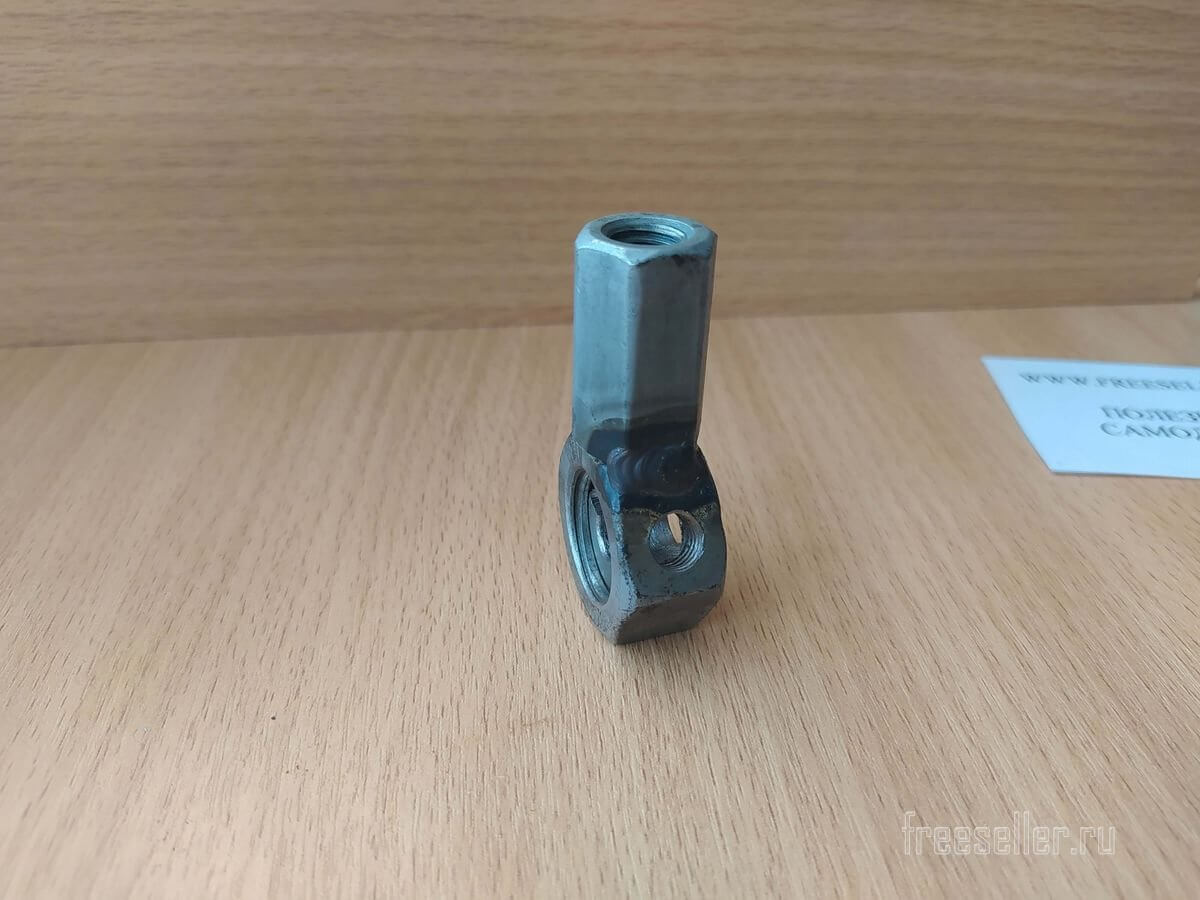

Свариваем две гайки М 10 и М 20 как на фото.


Инструмент для опрессовки гильз и наконечников своими руками

Испытания самодельного опрессовщика для гильз и наконечников

Собираем последовательно всю конструкцию и приступаем к проверке.


Инструмент для опрессовки гильз и наконечников своими руками

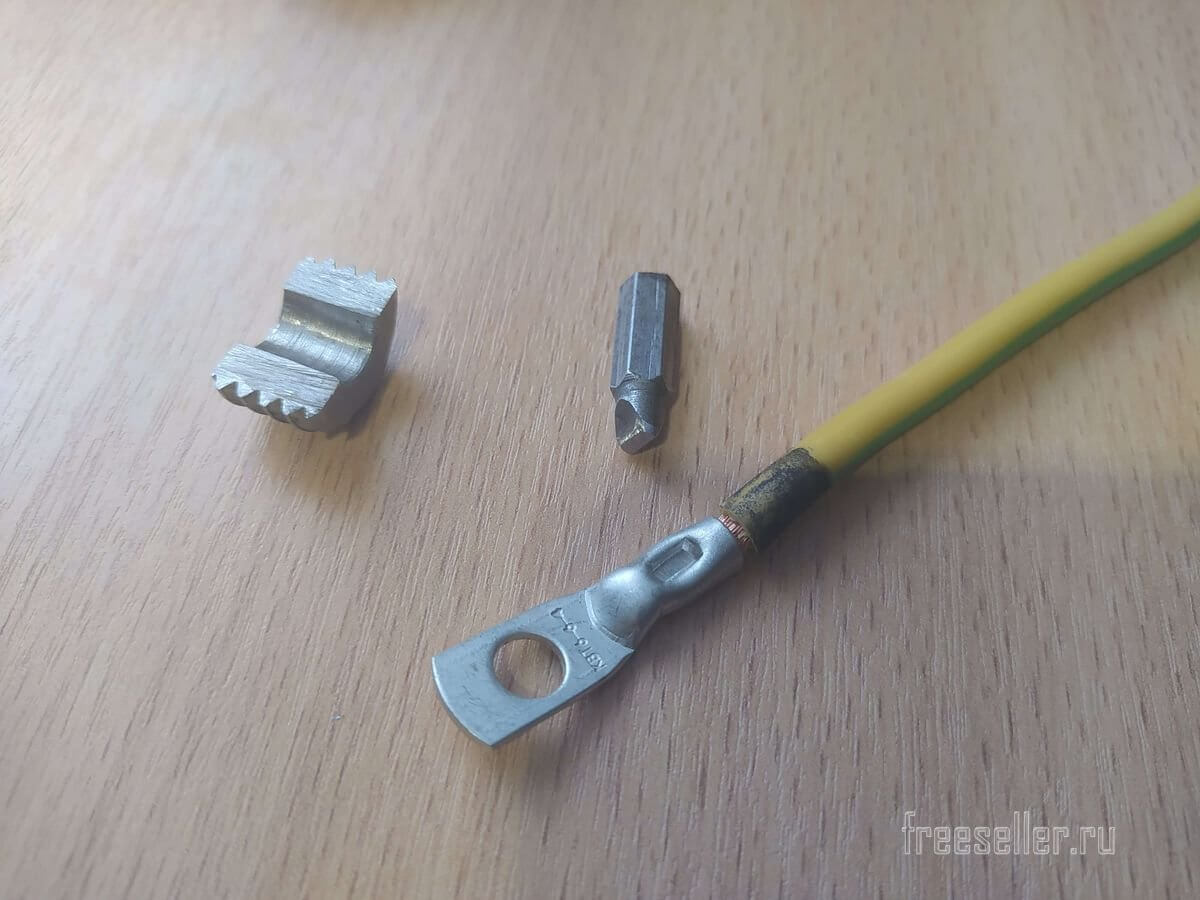

Первым испытание прошёл наконечник КВТ6-6-4 с помощью плоской головки и матрицы на 8.

Инструмент для опрессовки гильз и наконечников своими руками

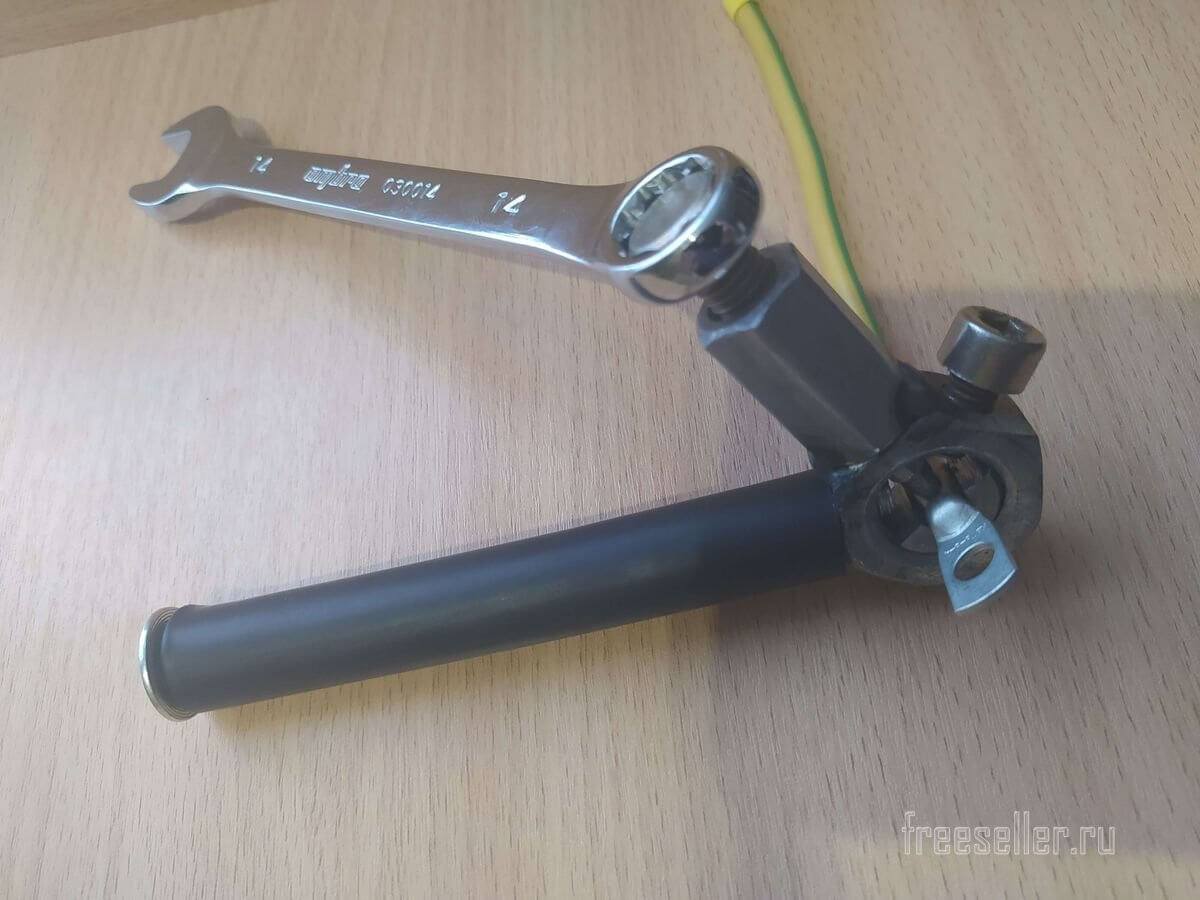

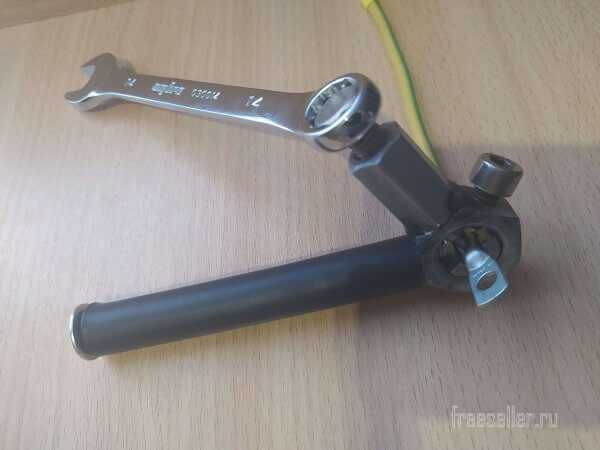

Закручивал болт М 10 обычным ключом на 14 мм.


Инструмент для опрессовки гильз и наконечников своими руками

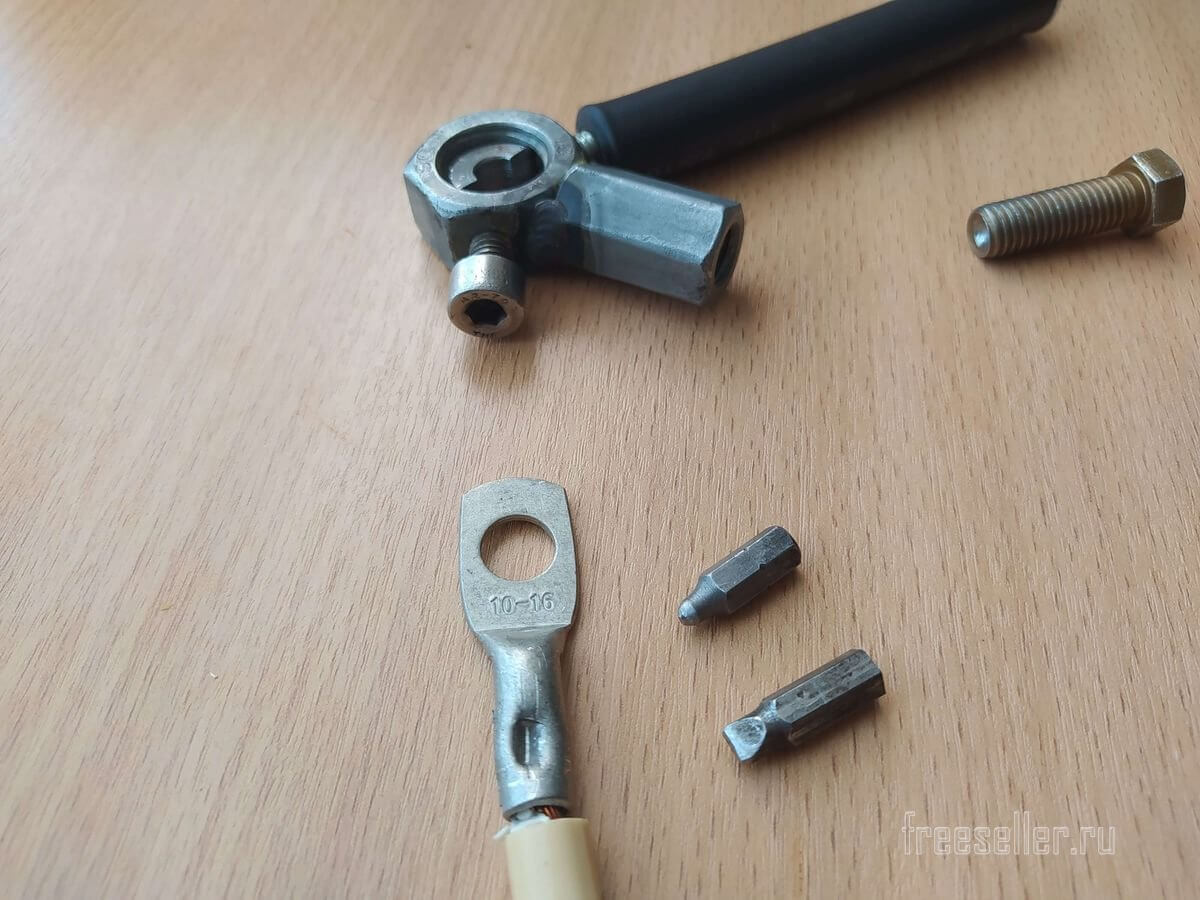

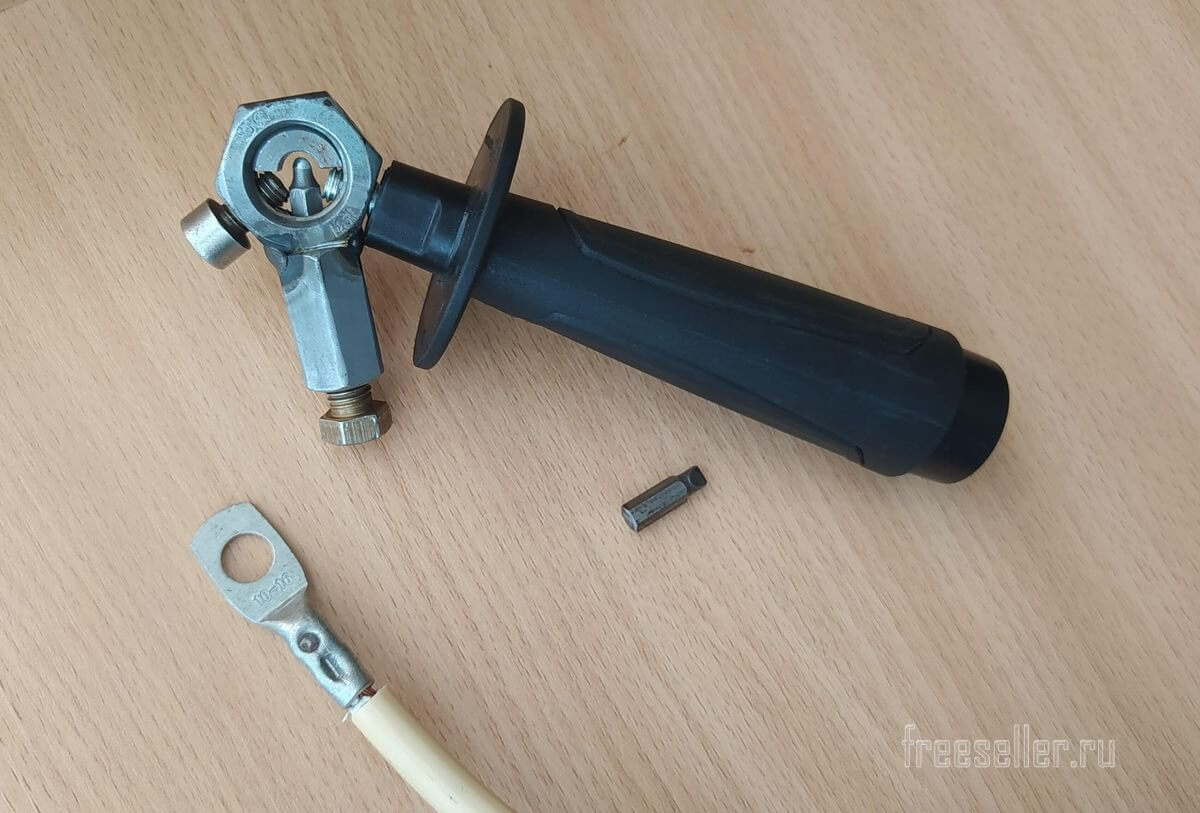

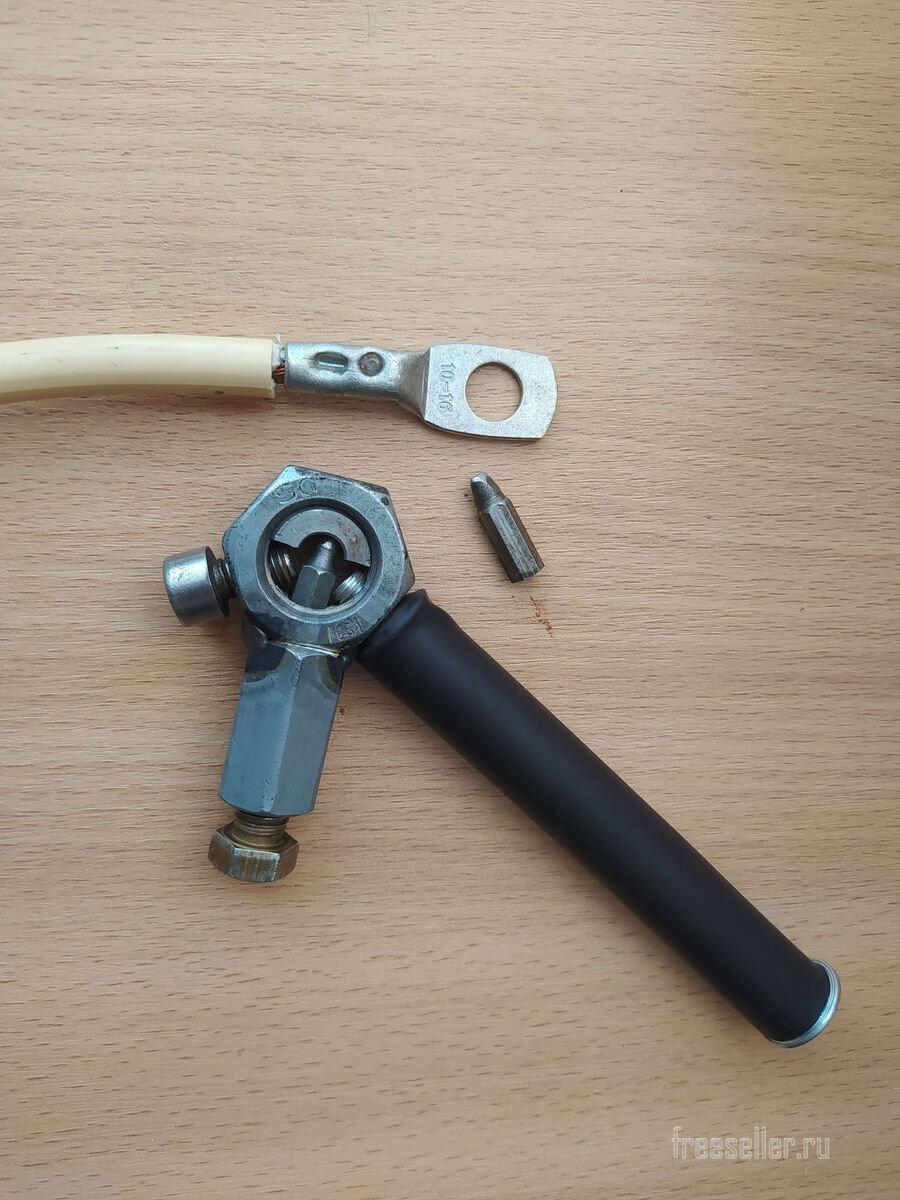

Далее проверил на более мощном наконечнике под 16 квадрат для медного провода.

Инструмент для опрессовки гильз и наконечников своими руками

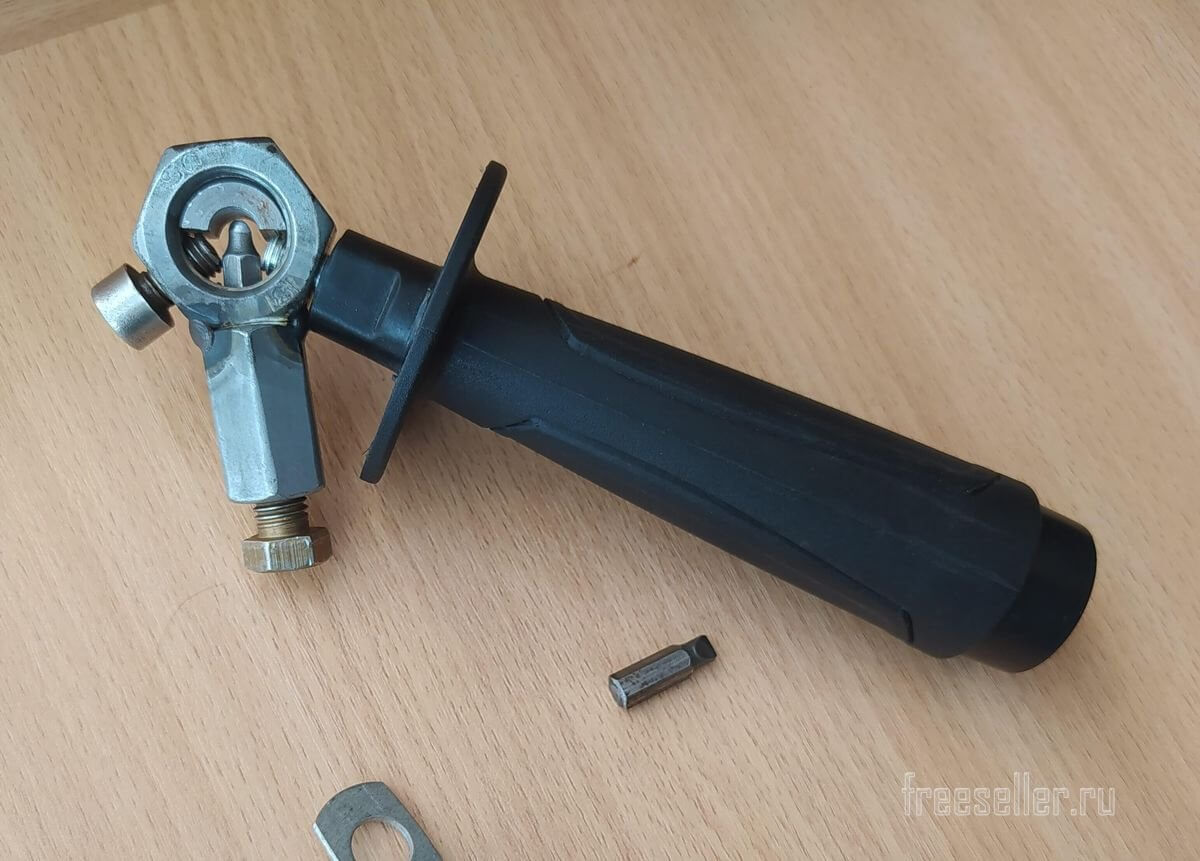

И использовал при этом два вида головок.

Инструмент для опрессовки гильз и наконечников своими руками

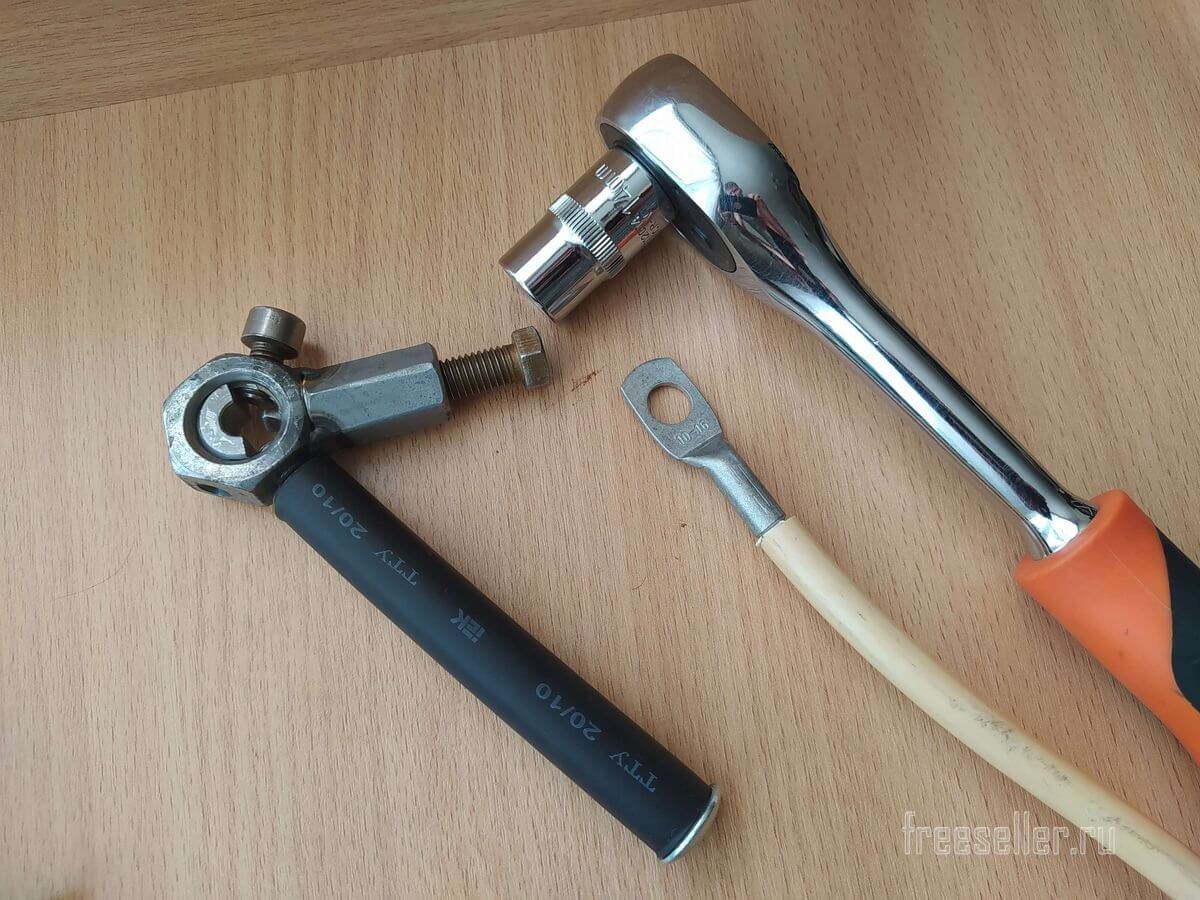

Но при этом использовал трещотку с головкой М 14 , а не ключ.


Инструмент для опрессовки гильз и наконечников своими руками

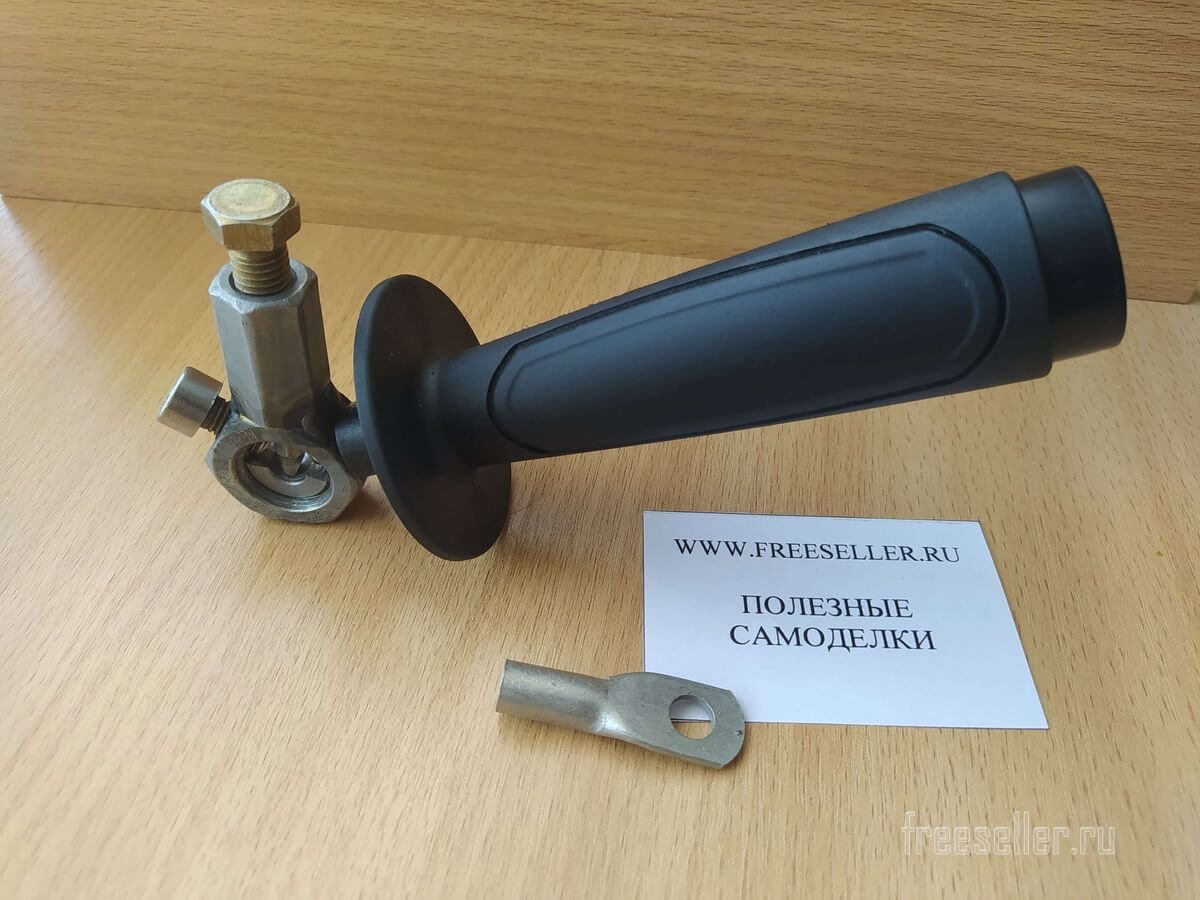

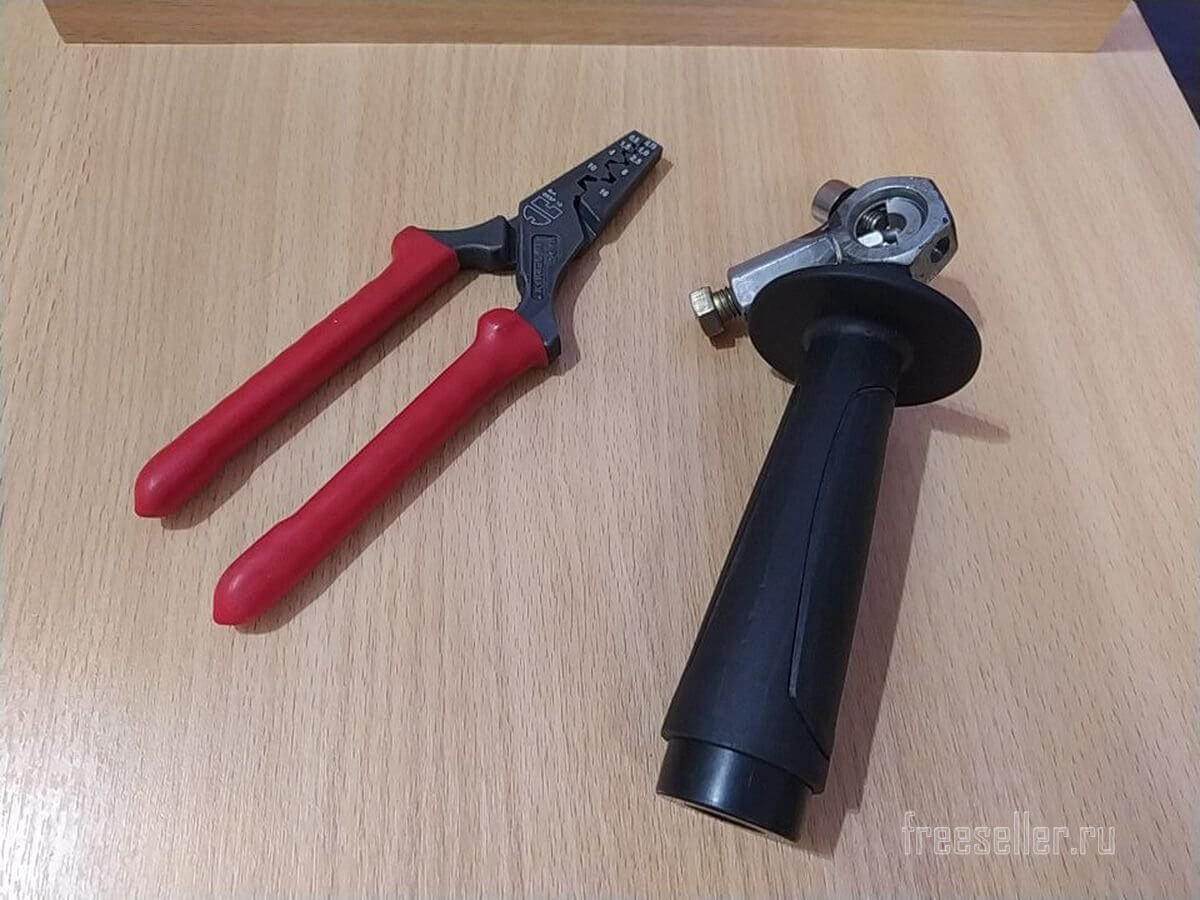

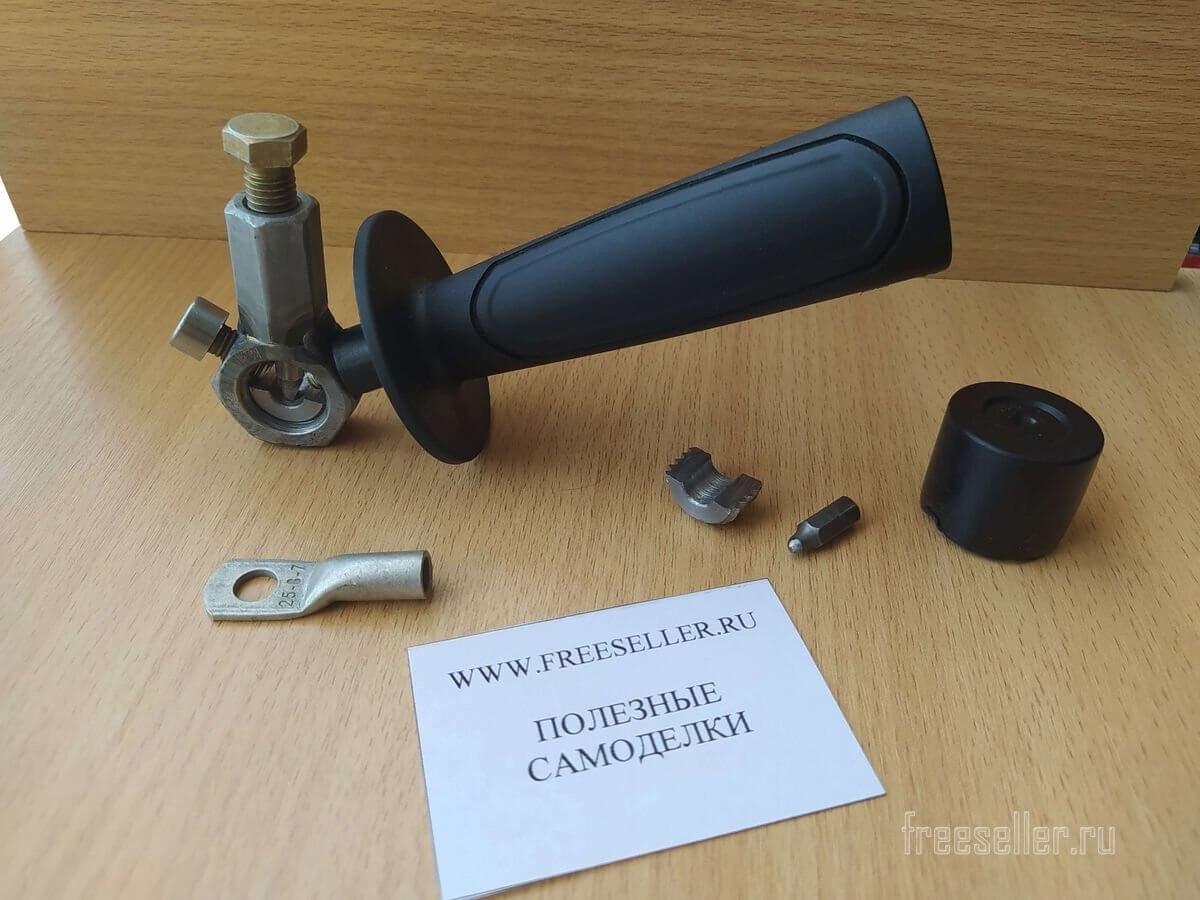

В конце испытаний поменял самодельную ручку из мебельного болта на ручку от болгарки.

  Инструмент для опрессовки гильз и наконечников своими руками


В применении такой ручки я увидел один большой плюс – полость ручки можно использовать как контейнер для матриц и головок пресса.

Но время покажет, что лучше!

После испытаний своей самоделкой я остался доволен!
