Установка электропривода замка багажника ваз 2109/ваз 2114

31 октября 2010 Albor 188 727 просмотров

Информации о правильном подключении электропривода на эти автомобили нет ни на одном сайте, поэтому данная информация будет Вам в помощь.
Электропривод отпирания багажника очень удобная фишка, позволяющая не вынимать постоянно ключи с замка зажигания чтобы открыть багажник, так же в этой статье пойдет речь о подключении электропривода к брелку сигнализации для него отпирания с пульта брелока сигнализации.

Для этого нам потребуется:

- усиленный привод отпирания двери типа Saturn (обычные приводы для этого автомобиля не потянут) - стоит примерно 250 рублей.
- кнопка отпирания багажника - 50 рублей
- реле 90.3747.10 и контакты по реле - 50 рублей.
- трос - 20 рублей
- провода - 30 рублей.

Установка своими руками

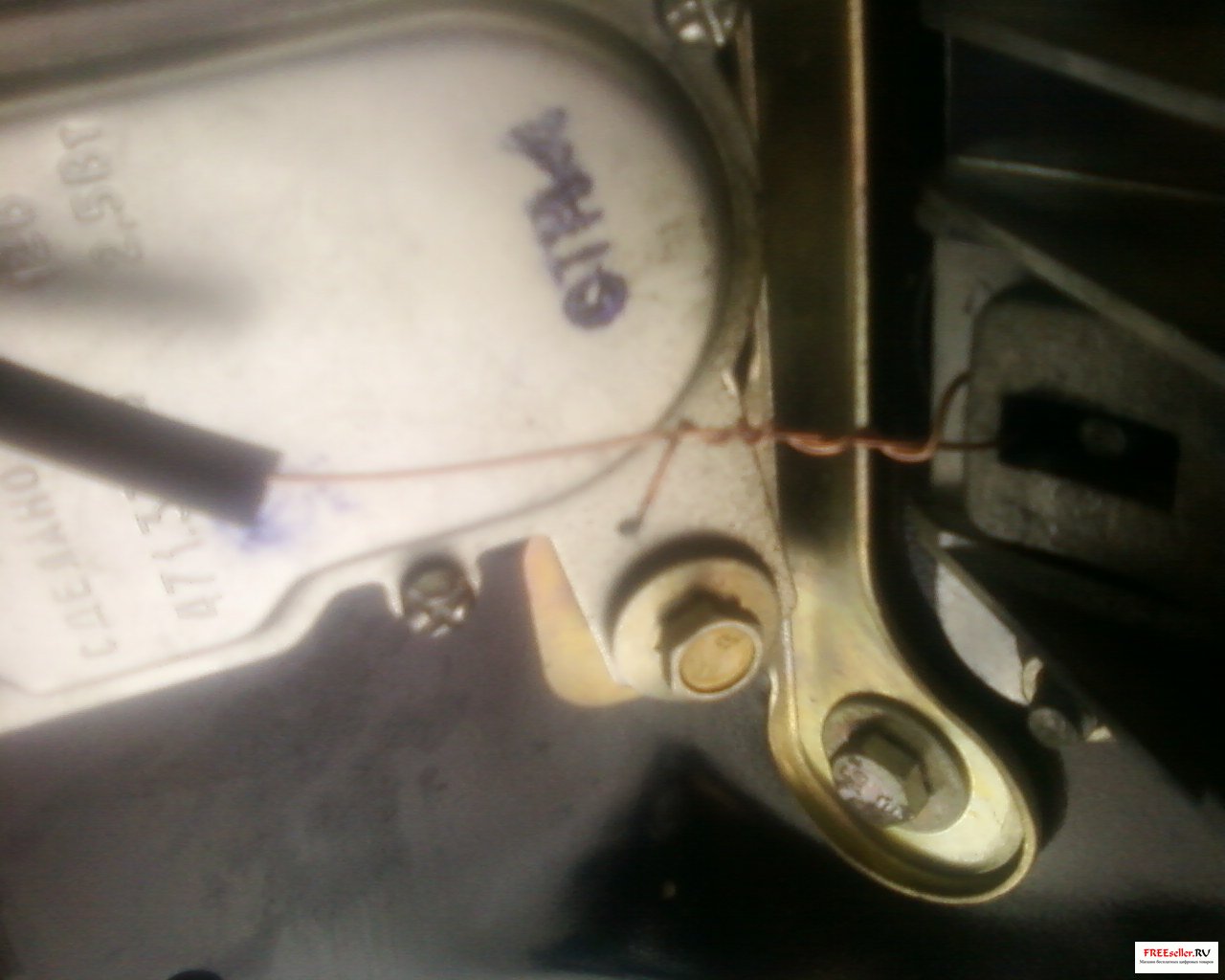

Для начала установки снимаем обшивку задка двери багажника. И устанавливаем электропривод как показано на схеме, используем стандартную монтажную лапку, прикручиваем привод на 2 самореза. В левой части крышки двери.

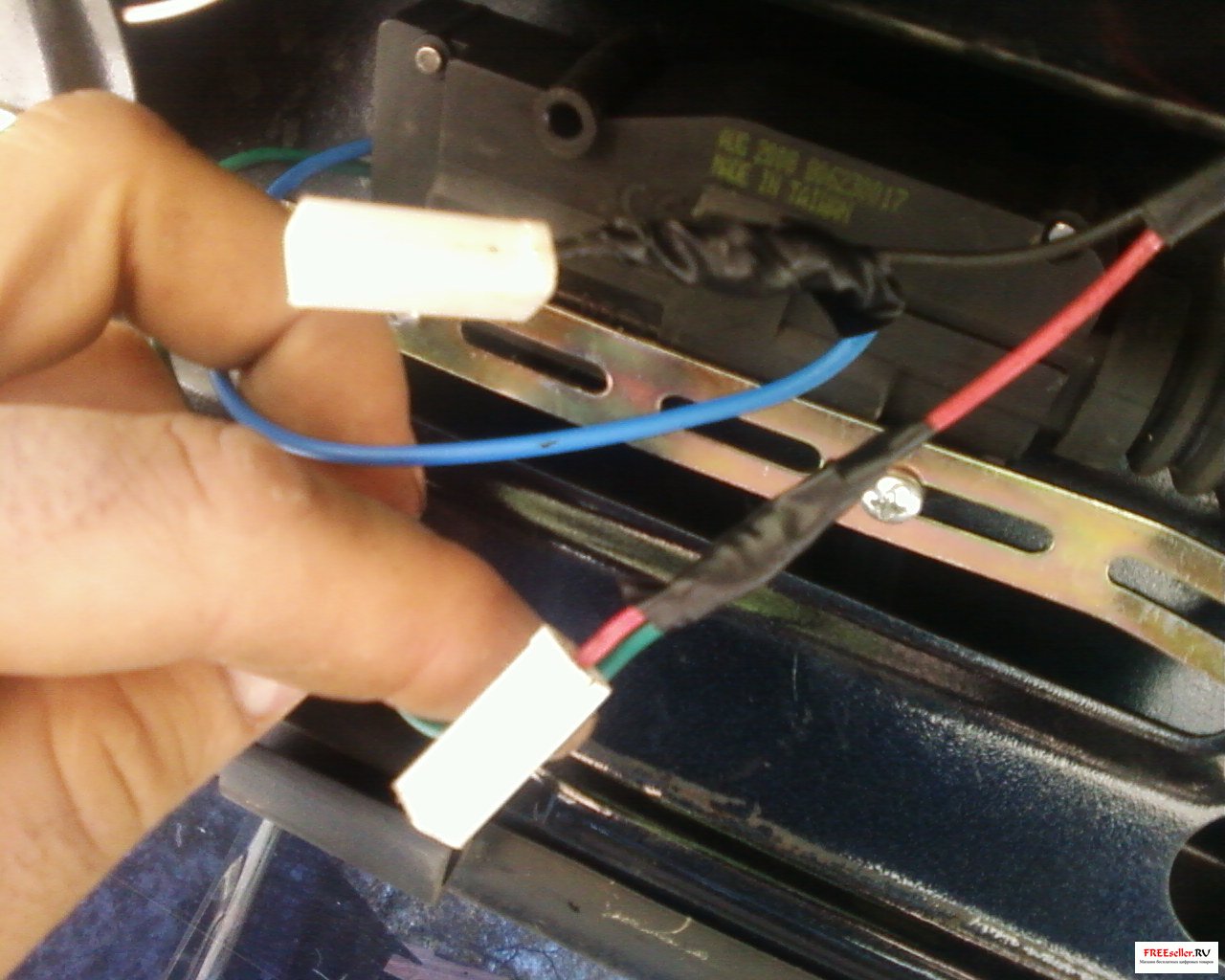

Подключаем его либо к штатному тормозному сигналу на спойлере, если имеется либо тянем новый провод под панель с водительской стороны.

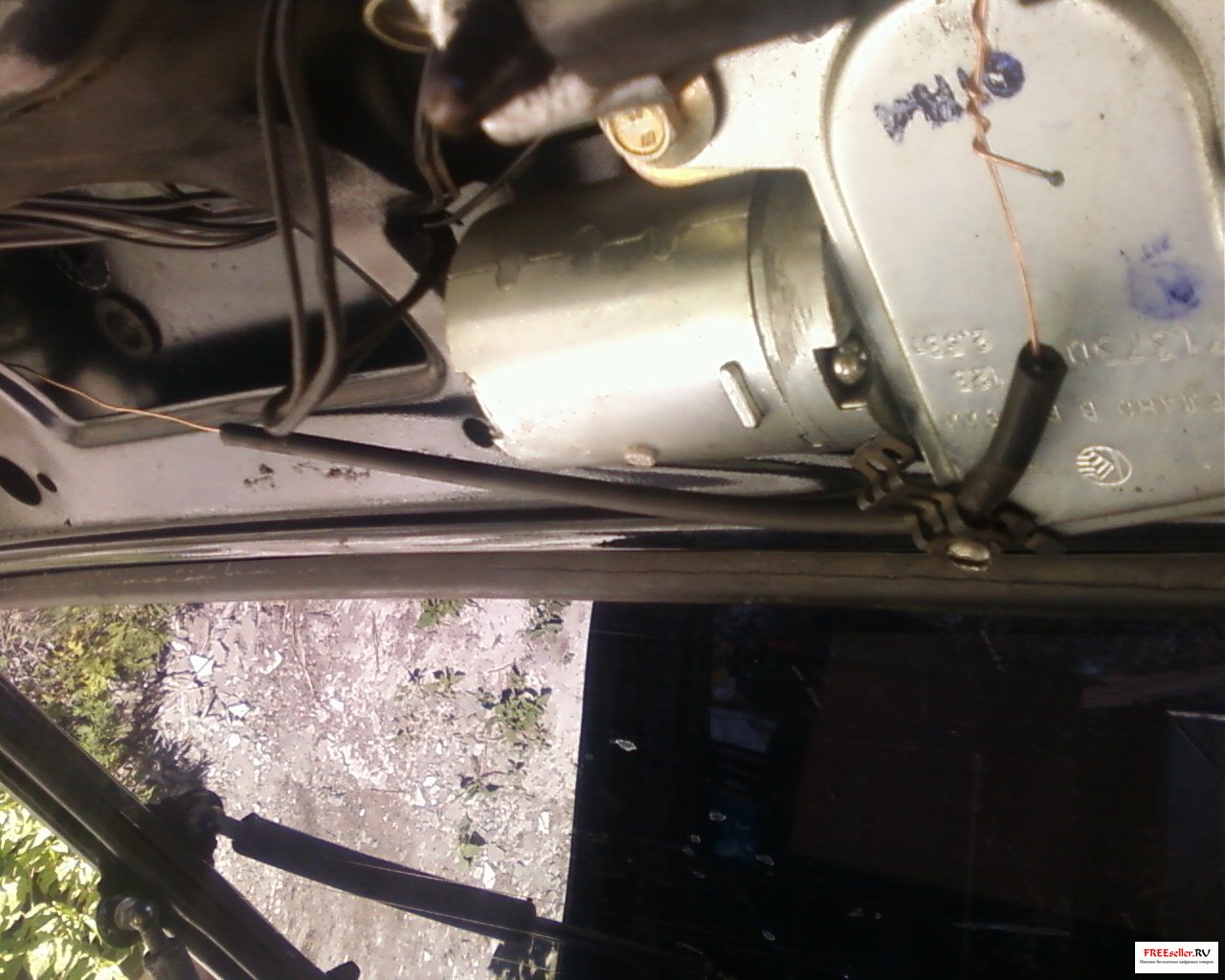

Отрезаем нужного размера тросик и подсоединяем его к электроприводу и замку как показано на схеме:

Регулируем натяг троса для правильного отпирания и запирания багажника.

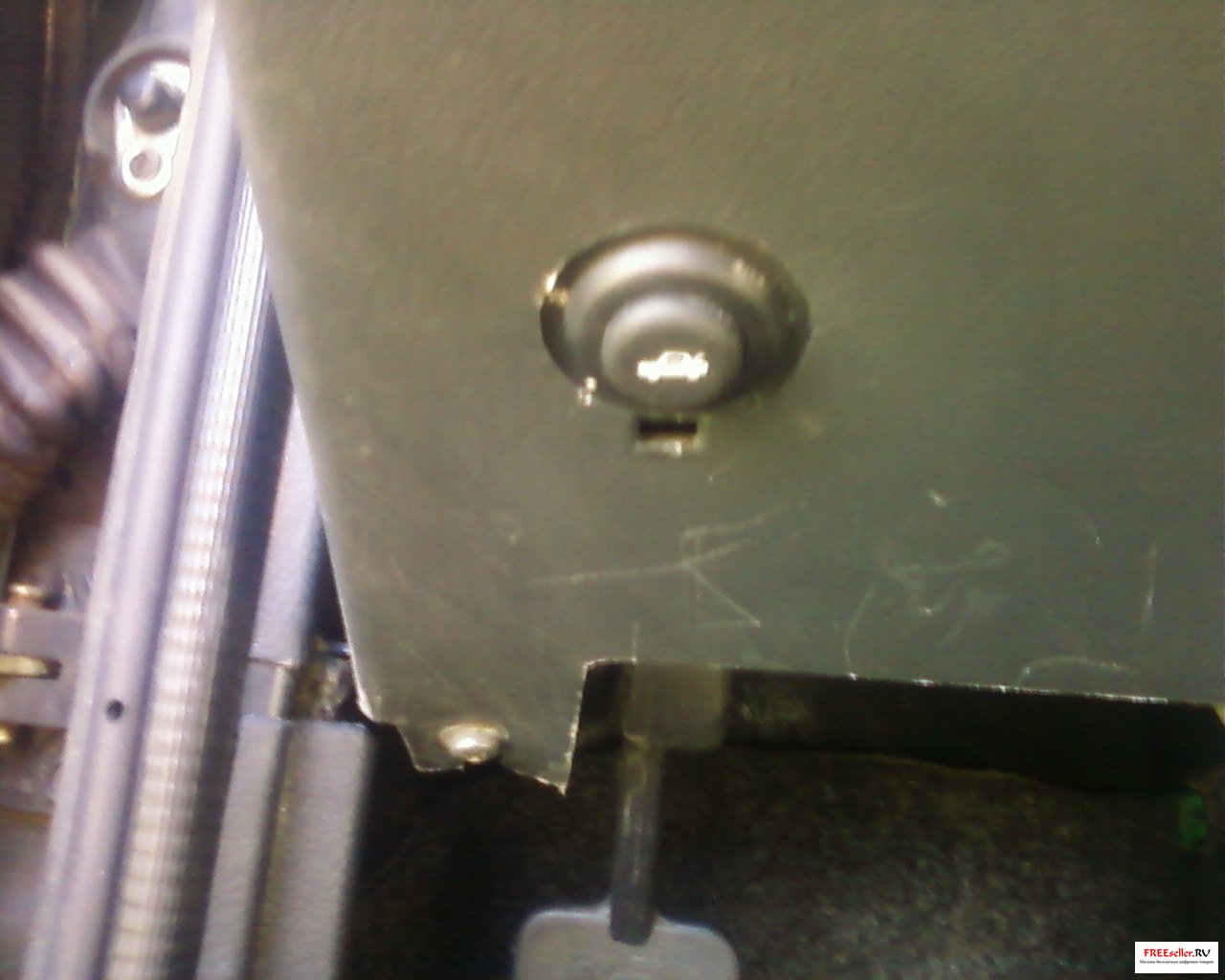

После этого подключаем саму, кнопку, для этого в панели автомобиля предусмотрено специальное место под панелью приборов с водительской стороны.

Неправильно будет ставить кнопку возле прикуривателя или ящика для мелочовки, когда в машине имеется для этого штатное место.

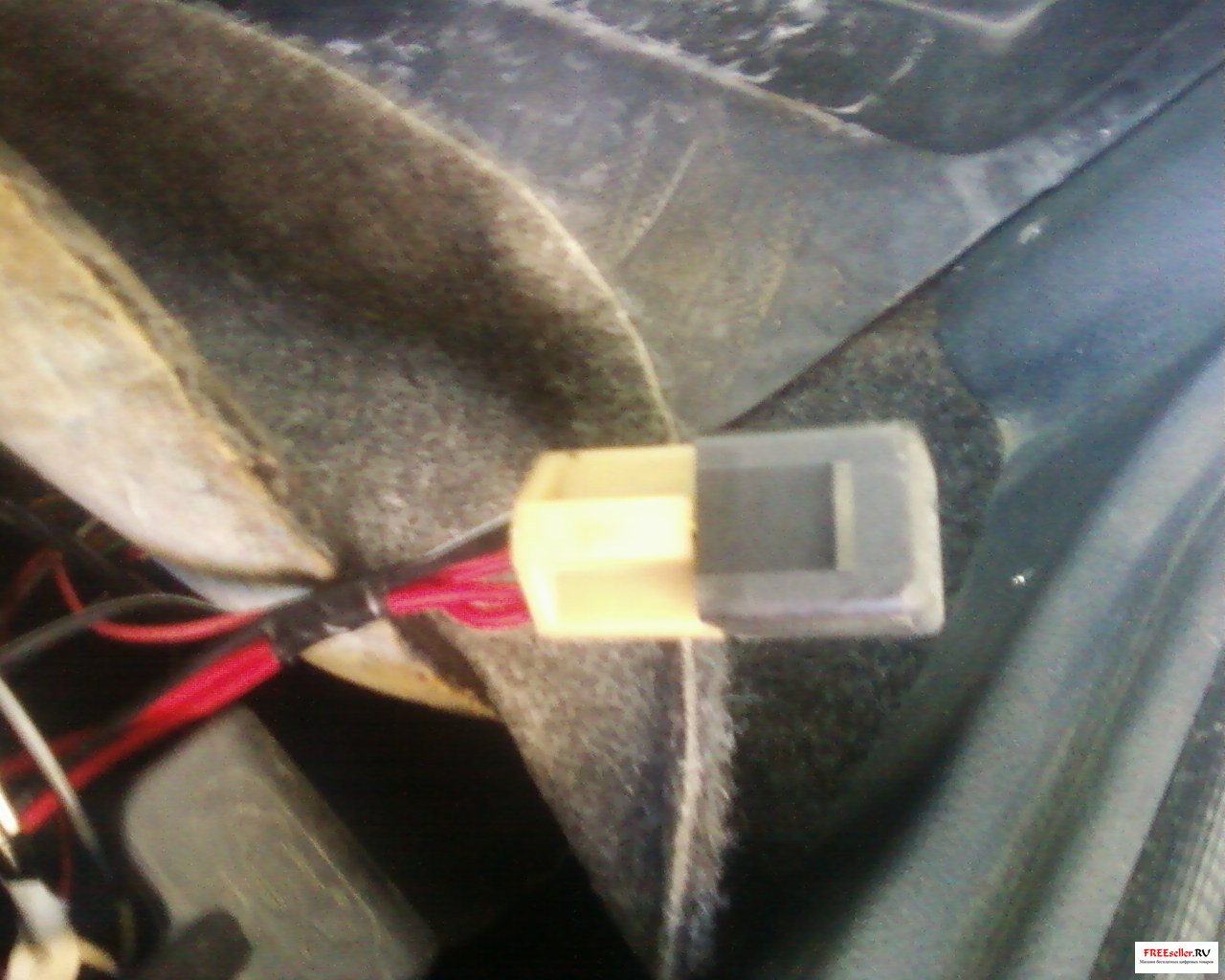

Снимаем провод идущий на дополнительный стоп сигнал на спойлере, с выключателя торможения и подключаем его к кнопке открытия багажника.

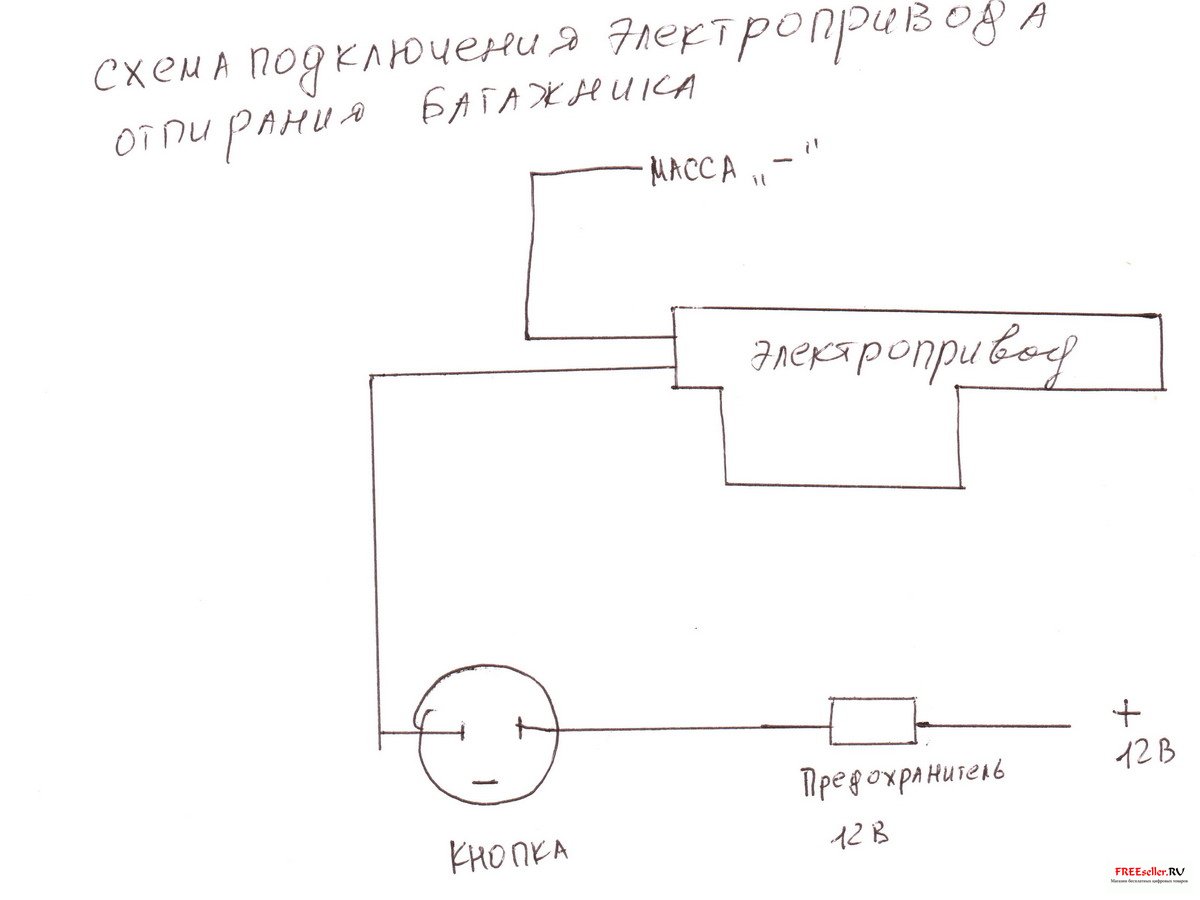

Рис. Простейшая схема подключения электропривода замка багажника.

Если дополнительного сигнала торможения у вас нет, или по каким то причинам Вы хотите его использовать, то как уже говорилось выше, тянем новый провод к низу панели приборов с водительской стороны и подключаем его к доводчику и к аккумулятору через предохранитель.

Производим окончательную проверку и регулировку

Также можно сделать одновременно открытие замка багажника задней двери с помощью кнопки и с помощью брелока вашей сигнализации (если на вашей сигнализации имеется какой либо дополнительный канал) для этого нам потребуется реле. И схема самой сигнализации.

Важно, для нормального функционирования электропривода багажника при подключении к доп каналу сигнализации нужно выбрать длину импульса 0,8 секунд.

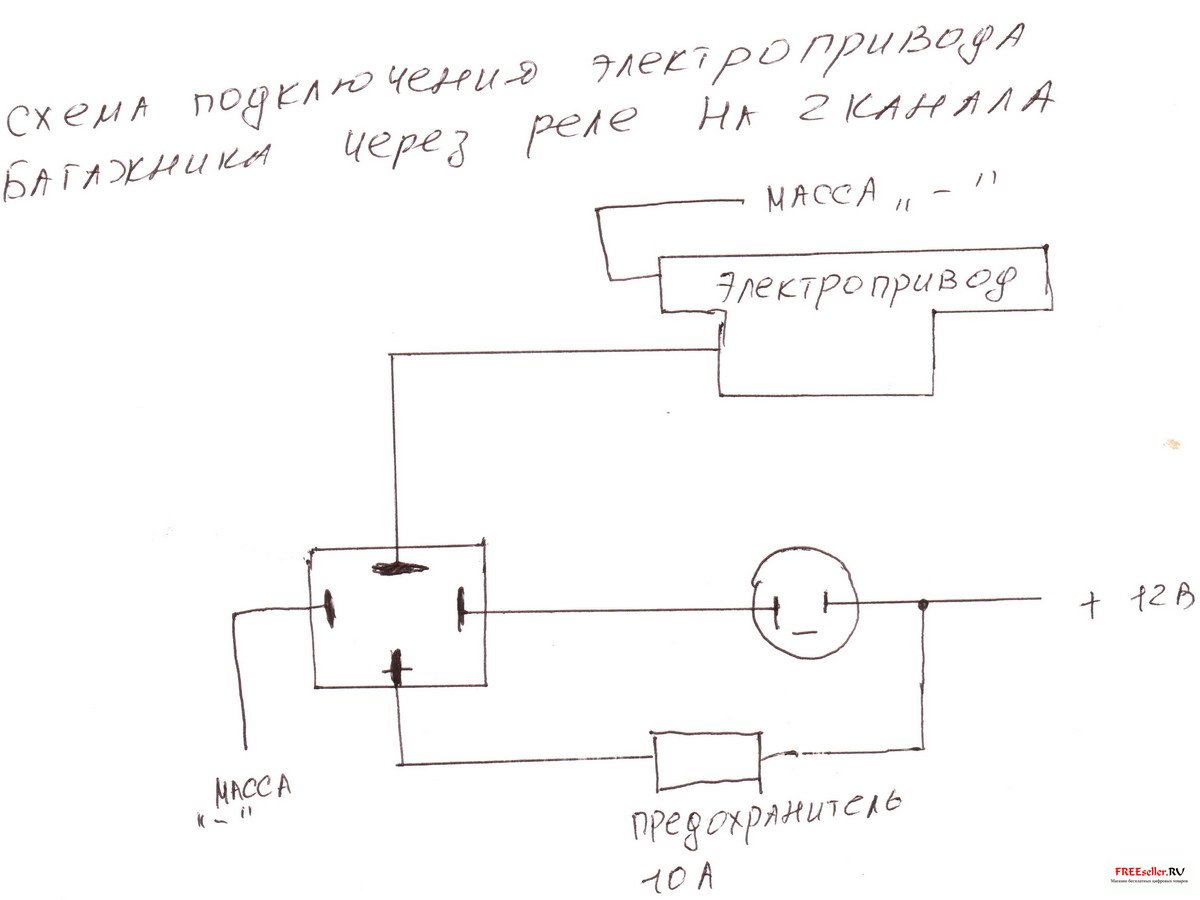

Рис. Схема подключения электропривода багажника через кнопку и реле к доп каналу сигнализации

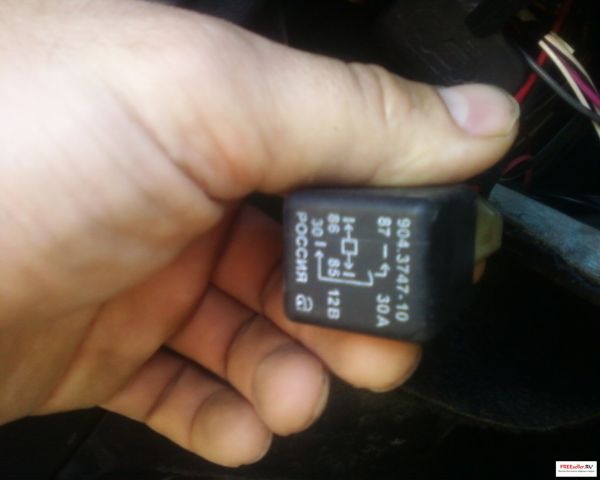

А вот и само реле подключенное к кнопке и доп каналу сигнализации.
