Установка бортового компьютера на Ваз 2114 своими руками


Как установить автомобильный бортовой диагностический компьютер на автомобиль Ваз 2114 своими руками.


Порядок установки бортового автомобильного компьютера с функцией диагностики на автомобили Ваз.


Ваз 2114:


Установка бортового компьютера производиться вместо заглушки консоли автомобиля. Компьютер подключается к штатному 9-контактному разъему бортового компьютера.


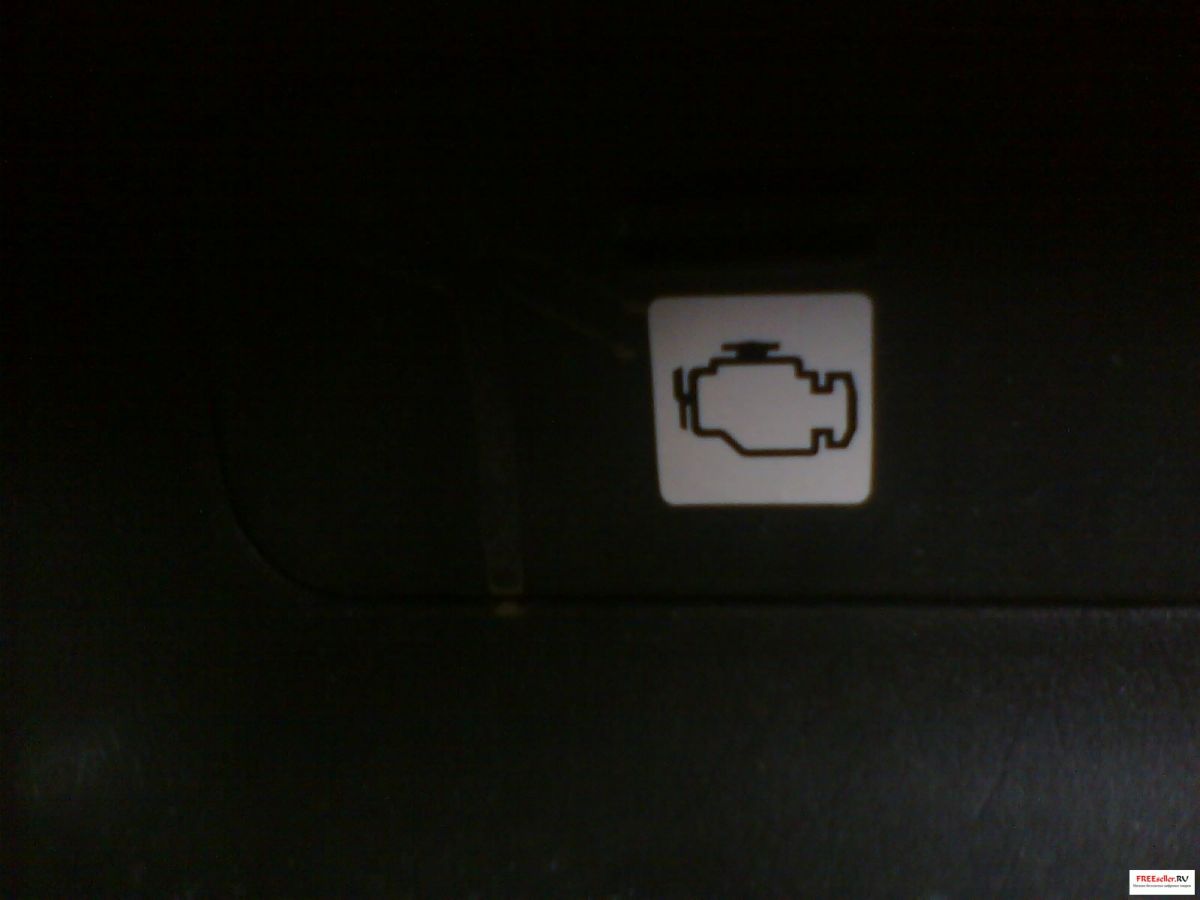

Снимаем заглушку, и ищем в нише штатный 9-ти контактный разъем для бортового компьютера.


Подключаем «К-линию», для этого подключаем коричневый к гнезду «М» колодки диагностики а/м Евро 2 или в гнездо «7» колодки диагностики Евро 3. Противоположный конец провода вставляем в гнездо «2» колодки маршрутного компьютера. (см. схему подключения, для евро 2 и евро 3)



Рис.1 Схема подключения бортового компьютера на Ваз 2114


Колодка диагностики находиться внизу панели приборов у тоннеля пола.



Подключение к колодке диагностики для Евро-3



Подключаем датчик внешней температуры (синий провод) в гнездо «4» маршрутного компьютера. И выводим датчик внутренний температуры под капот, старый датчик при этом не используется.

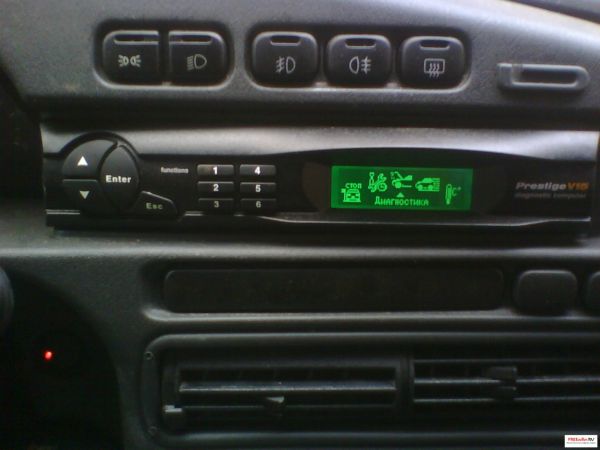

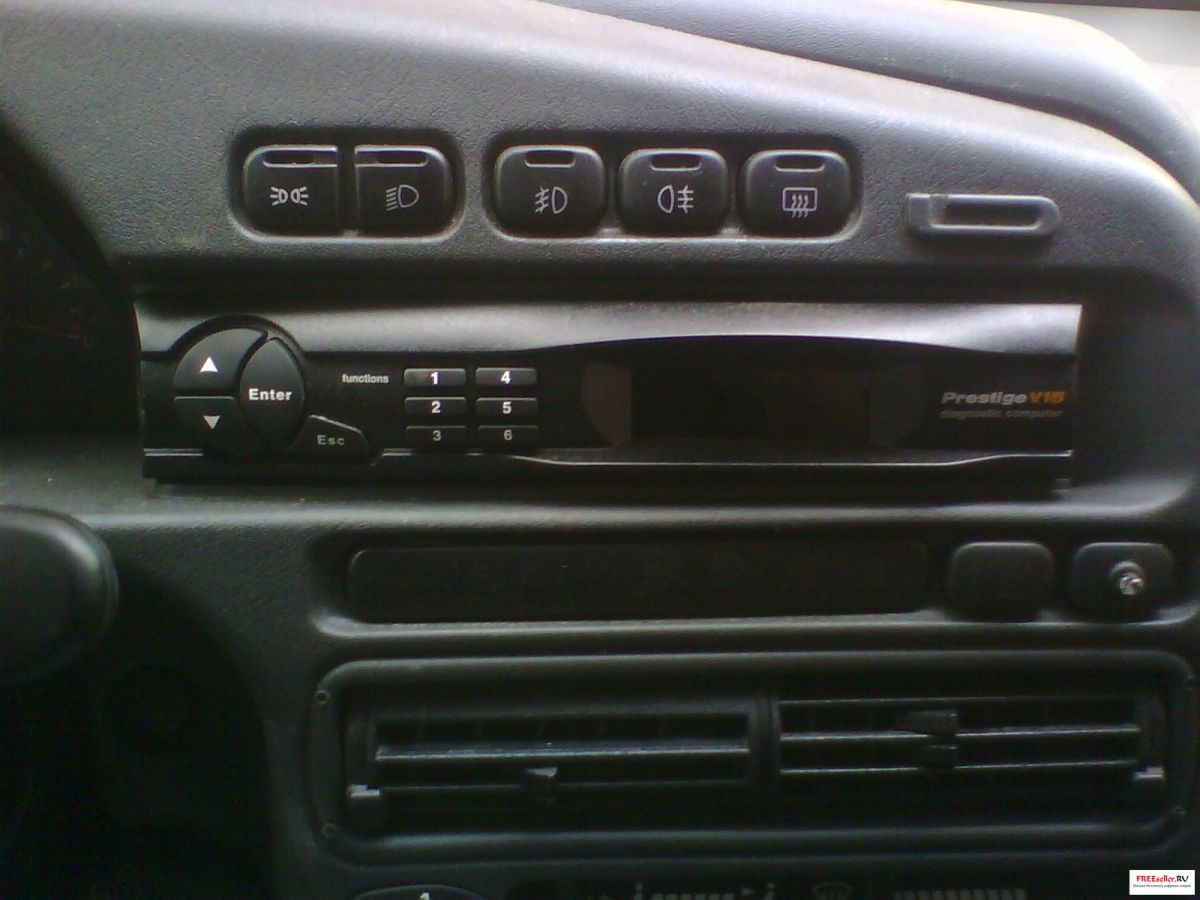

Компьютер установлен и готов к работе (после определенных настроек, обычно это выбор ЭБУ)

  Установка бортового компьютера на Ваз 2114 своими руками Установка бортового компьютера на Ваз 2114 своими руками

 Александр Борисов г. Самара

:
