Самодельный прицеп самосвал

  • Опубликовано: 26 декабря 2010

Самодельный прицеп самосвал


Прицепы к легковым автомобилям, превращающие их в небольшие грузовички, особенно популярны у сельских жителей и владельцев дачных участков. И это естественно — они существенно облегчают доставку самых различных грузов — песка и торфа, цемента и навоза, кирпича и гравия. Жаль только, что загружать и разгружать их приходится исключительно вручную — с помощью лопаты.


Самодельный прицеп самосвал:

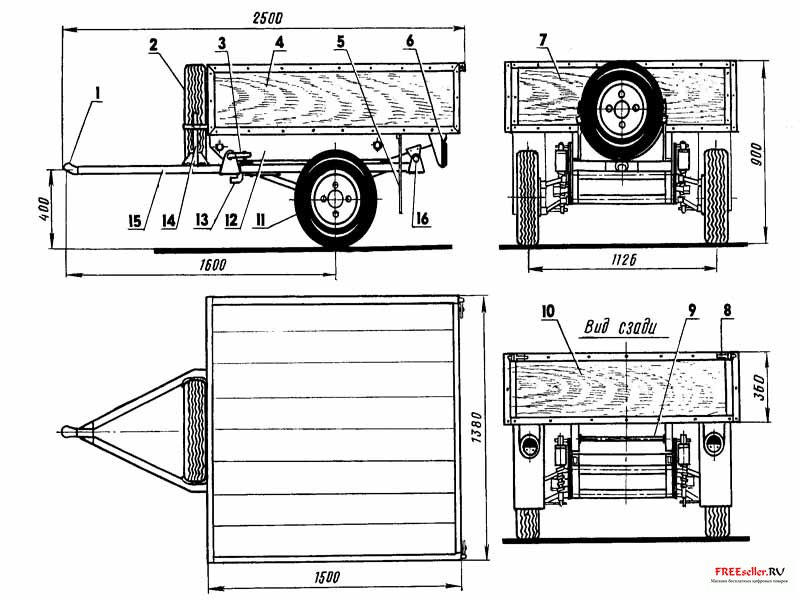

Рис.1. Самодельный прицеп самосвал:
1 - устройство сцепное, 2 - колесо запасное, 3 - фиксатор, 4, 7, 10 - борта кузова, 5 - брызговик, 6 - фонарь сигнальный, 8 - задвижка, 9 - стяжка, 11 - колесо, 12 - лонжерон кузова, 13 - штуцер подъемного устройства, 14 - ложемент запасного колеса, 15 - рама прицепа, 16 - шарнир кузова.


Предлагаю вниманию читателей прицеп-самосвал с опрокидывающимся кузовом. Сделав себе такой, можно избавиться от проблем при его разгрузке.


Несколько слов об устройстве прицепа.

Рама его сварена из стальных труб квадратного сечения 40x40 мм, мост - от мотоколяски СЗД, с использованием пружинно-гидравлических амортизаторов мотоцикла «Урал». К раме мост крепится с помощью подкосов, также сваренных из квадратных труб. Подъемный механизм самодельного прицепа:

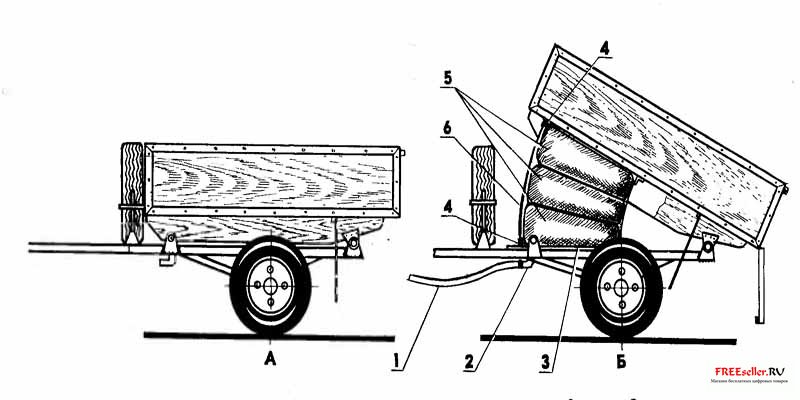

Рис.2. Подъемный механизм самодельного прицепа:
(А - транспортное положение кузова, Б - положение кузова при разгрузке):
1 - шланг соединительный, 2 - штуцер подъемного устройства, 3 - площадка опорная, 4 - кольца, 5 - пневмокамеры, 6 - чехол.


Прицеп оснащен стандартным сцепным шаровым устройством, рассчитанным на использование шара диаметром 50 мм. Схема соединения пневмокамер:

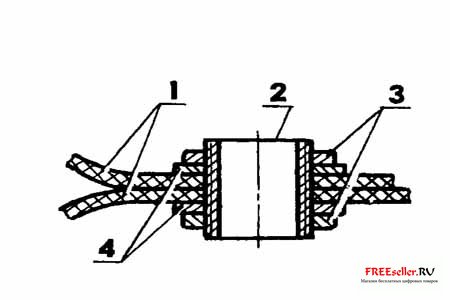

Рис.3. Схема соединения пневмокамер:

1 - камеры, 2 - патрубок резьбовой, 3 - гайки, 4 - шайбы.


Кузов собирается из панелей, каждая из которых имеет каркас из стальных уголков 30x30 мм и обшивку из фанеры толщиной 12 мм на винтах М6 с гайками. К днищу крепятся два лонжерона из деревянного бруса сечением 120x30 мм. Крепление кузова к раме - с помощью шарнира, сопрягаемые части которого приварены к раме и привинчены к лонжеронам; в передней части имеется фиксатор, напоминающий обычный шпингалет, с помощью которого исключается опрокидывание кузова во время движения. Самодельный прицеп самосвал. Схема крепления штуцера подъемного устройства:

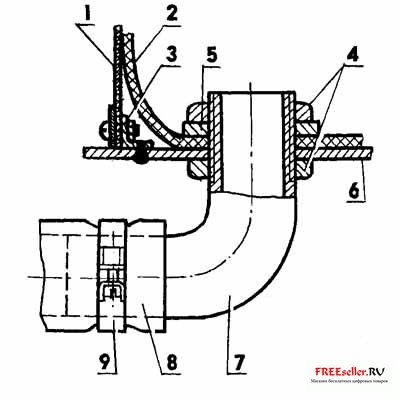

Рис.4. Схема крепления штуцера подъемного устройства:
1 - чехол, 2 - пневмокамера, 3 - кольцо уголковое, 4 - гайки, 5 - шайба, 6 - площадка опорная, 7 - штуцер подъемного устройства, 8 - шланг соединительный, 9 - хомут.


Теперь о главном - о конструкции подъемного устройства. Оно пневматическое, с приводом от выхлопной системы двигателя. Под днищем кузова, между лонжеронами располагаются три автомобильные камеры в чехле из прочной ткани - брезента или синтетической парусины, прикрепленной винтами М5 к кольцам из стального уголка на днище кузова и на раме. Все камеры соединяются между собой с помощью резьбовых патрубков, гаек, прокладок и шайб, а к нижней привинчен штуцер, изогнутый в виде буквы «L», на который натягивается резиновый шланг. Самодельный прицеп самосвал. Шасси

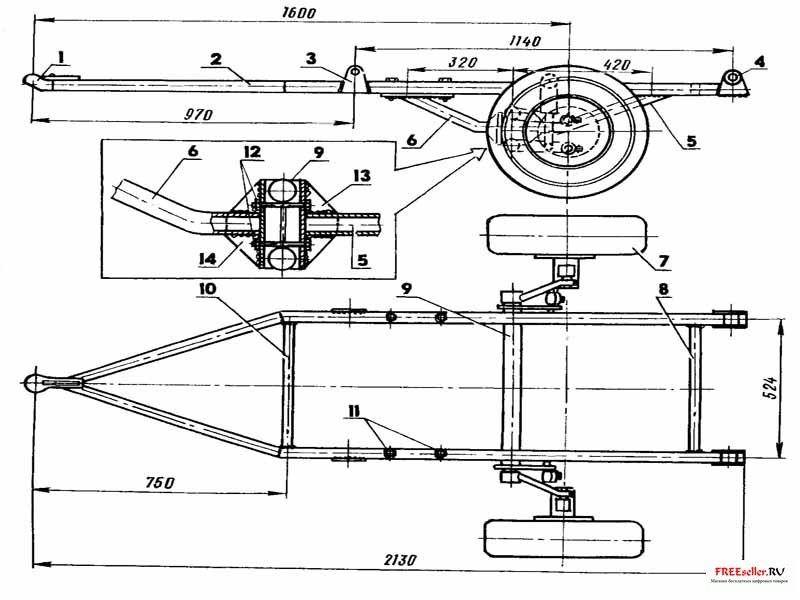

Рис.5. Шасси самодельного прицепа:

1- устройство сцепное, 2 - лонжерон рамы (стальная труба 40x40), 3 - ухо фиксирующего устройства, 4 - шарнир кузова, 5 - подкос задний, 6 - подкос передний, 7 - колесо, 8 - поперечина задняя, 9 - подвеска торсионная моста, 10 - поперечина передняя, 11-болты, гайки и шайбы крепления переднего подкоса, 12 - болты, гайки и шайбы крепления моста, 13, 14 - хомуты стыковочные.


Чтобы поднять кузов, необходимо второй конец шланга надеть на выхлопную трубу автомобиля-буксировщика и «прибавить газу». Две-три минуты - и кузов поднимется. Чтобы опустить кузов, достаточно снять шланг с выхлопной трубы.И.Хорошевский

МК 02 1996
