Самодельный солнечный коллектор


Солнечный коллектор своими руками из старого радиатора отопления.


Для изготовления простейшего самодельного солнечного коллектора для использования например на даче использовалось:

  • 2 б/у плоских радиаторов отопления.
  • 2 самодельных короба из металла и жести
  • Металлопластиковых труб, кранов и фитингов
  • Стекол от старых рам.
  • Бочки на 160 литров.
Солнечный коллектор своими руками из старого радиатора отопления.

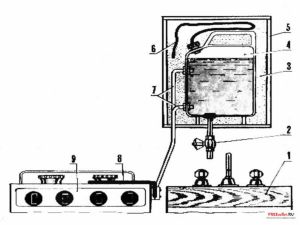

Рис. 1 Схема самодельного солнечного коллектора из 2 радиаторов отопления.

Принцип действия самодельного солнечного коллектора.

При нагреве используется простой физический принцип, применяемый в любом водонагревателе.


Холодное водоснабжение осуществлено с помощью насосной станции, которая качает воду с колодца, она подается через кран в бак.


Горячая вода с бака напрямую без краника спускается в ванну. То есть, вода в баке находится не под давлением.


Горячая вода с бака самотёком начинает течь в ванну только тогда, когда будет открыт кран холодной воды на бак.


Радиаторы на крыше установлены так, чтобы верх радиатора был ниже уровня бака-накопителя – это даёт возможность нагретой на солнце воде из радиатора естественным путём подниматься в бак-накопитель. Для естественной циркуляции трубки подвода воды от бака-накопителя к радиаторам проложены с уклоном вниз в сторону радиаторов.


Трубка с нагретой водой от радиатора подключена к баку-накопителю немного выше середины бака по высоте. Это даёт возможность самой горячей воде скапливаться вверху бака.


В летнее время, когда температура воздуха в тени 28-34 градусов, в баке за 1 день вода нагревается до 50-60 градусов, поэтому воду разбавляешь горячей водой.


Если пластиковую бочку обернуть в термос с помощью минеральной ваты и фольги, то нагретая за день вода, останется теплой до утра.

Конструкция самодельного солнечного коллектора

Конструктивно самодельный солнечный коллектор состоит из 2 плоских стальных радиаторов отопления, размещенных в стальных коробах, которые в свою очередь были размещены на крыше дачного дома, и накрыты стеклом.


2 радиатора на крыше размещены для уменьшения времени нагрева воды.


На чердаке дома размещена 160 литровая пластиковая бочка. Бак с помощью металлопластиковых труб и фитингов соединен с радиаторами на крыше и водопроводом в доме.


Радиаторы на крыше установлены так, чтобы верх радиатора был ниже уровня бака-накопителя – это даёт возможность нагретой на солнце воде из радиатора естественным путём подниматься в бак-накопитель. Для естественной циркуляции трубки подвода воды от бака-накопителя к радиаторам проложены с уклоном вниз в сторону радиаторов.


Трубка с нагретой водой от радиатора подключена к баку-накопителю немного выше середины бака по высоте. Это даёт возможность самой горячей воде скапливаться вверху бака.

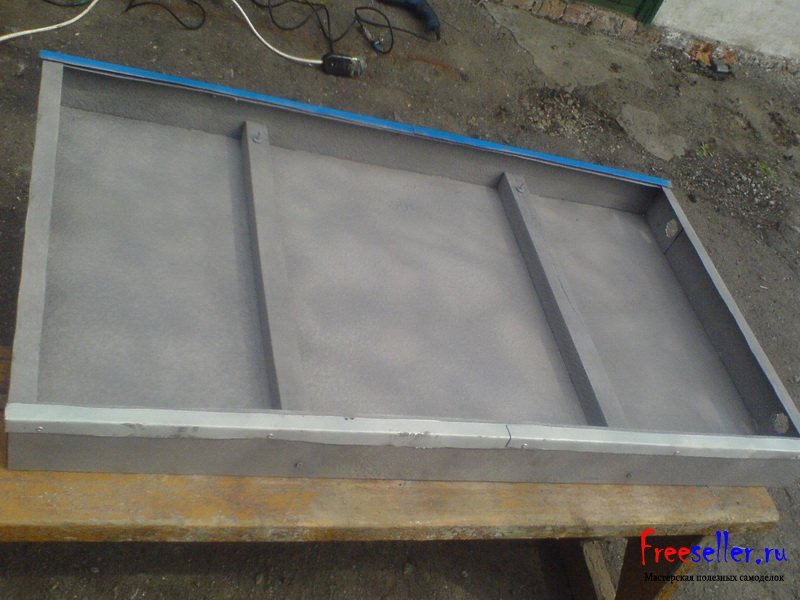

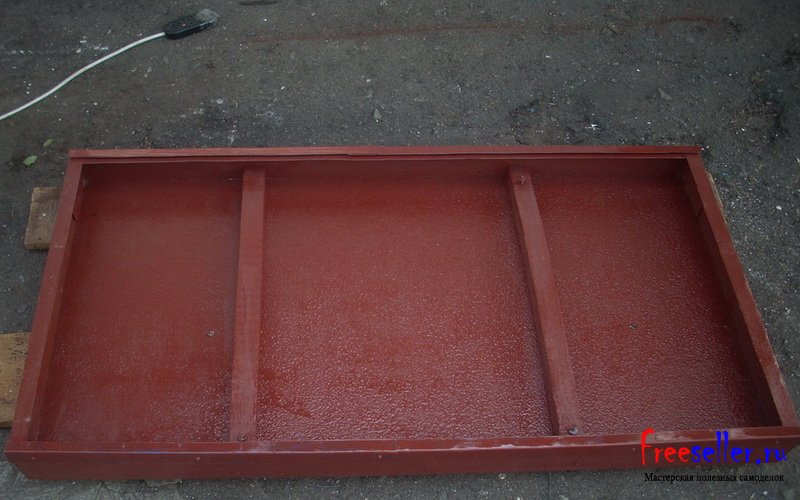

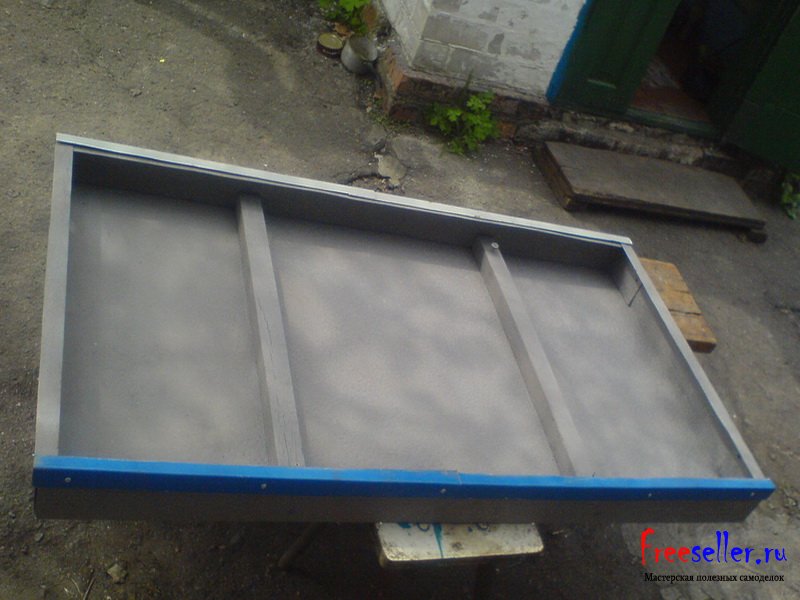

  Солнечный коллектор своими руками из старого радиатора отопления. Солнечный коллектор своими руками из старого радиатора отопления. Солнечный коллектор своими руками из старого радиатора отопления. Фото 1,2,3. Изготовление коробов для радиатора из жести и металла.

Солнечный коллектор своими руками из старого радиатора отопления.

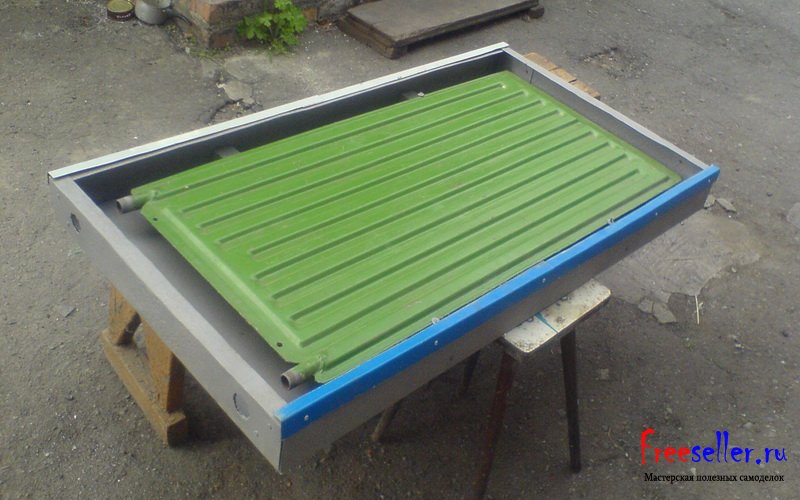

Фото 4. Монтаж радиатор отопления в коробе.

Солнечный коллектор своими руками из старого радиатора отопления. Солнечный коллектор своими руками из старого радиатора отопления. Солнечный коллектор своими руками из старого радиатора отопления.

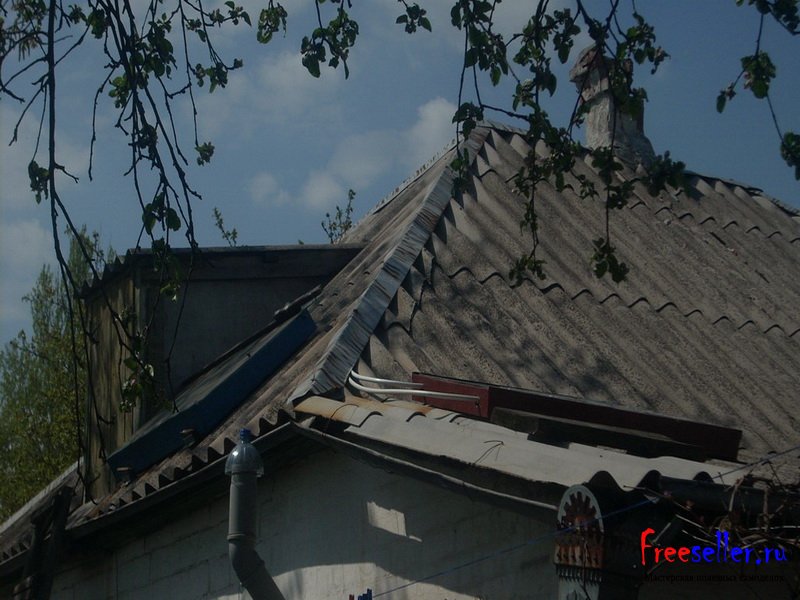

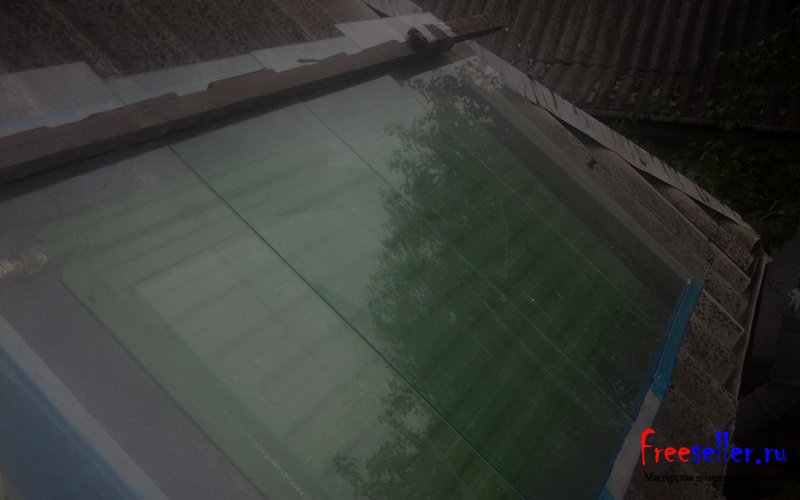

Фото 5,6, 7 Размещение коробов с радиаторами на крыше.

Солнечный коллектор своими руками из старого радиатора отопления.

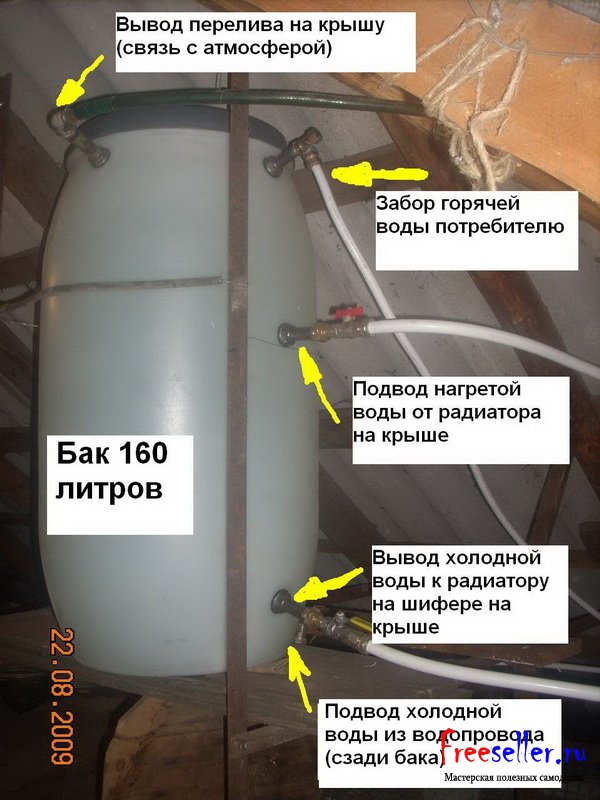

Фото 8. Накопительный пластиковый бак на 160 литров на чердаке.

Солнечный коллектор своими руками из старого радиатора отопления.

Схема подключения радиаторов. и водопровода к накопительному баку.


В зимний период воду из солнечного коллектора необходимо слить, поэтому лучше заранее предусмотреть дренажные краники внизу радиатора. А воду с бака-накопителя можна слить перекрыв насосную станцию и открыв кран подачи холодной воды на бак-накопитель и кран в смесителе в мойке или в ванной. Если не слить воду перед зимой - солнечный коллектор придет в негодность.


Данный солнечный коллектор сделан из дешёвых, простых материалов на скорую руку, поэтому имеет свои недостатки, например это ржавая вода долгое время, пока не промоются стальные радиаторы после первого запуска весной.
