Портативный авто кондиционер своими руками


Как сделать самодельный портативный авто кондиционерсвоими руками.


Для изготовления самодельного переносного автомобильно кондиционера потребуется:

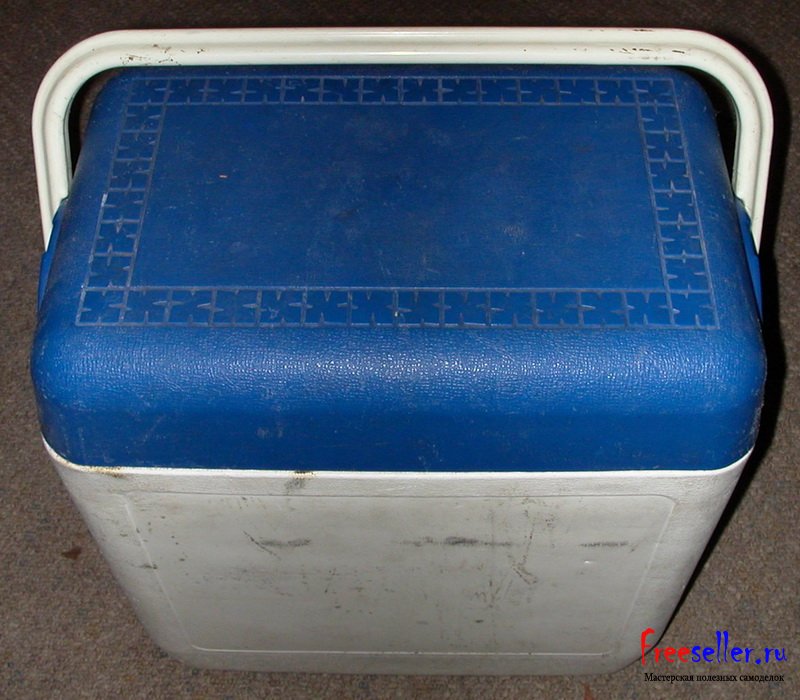

  • Пластиковый бак с крышкой. (Пластиковая корзина или еще что-нибудь желательно с откидной крышкой, но не обязательно);
  • Радиатор печки автомобильный;
  • Шланги системы охлаждения;
  • кулер компьютерный - 2шт.;
  • насос трюмный (можно купить на ebay по цене меньше 10 долларов;
  • вилка прикуривателя и провода;
  • Болты, гайки, саморезы.

Материалы для изготовления самодельного портативного автокондциционера Материалы для изготовления самодельного портативного автокондциционера Материалы для изготовления самодельного портативного автокондциционера

Изготовление

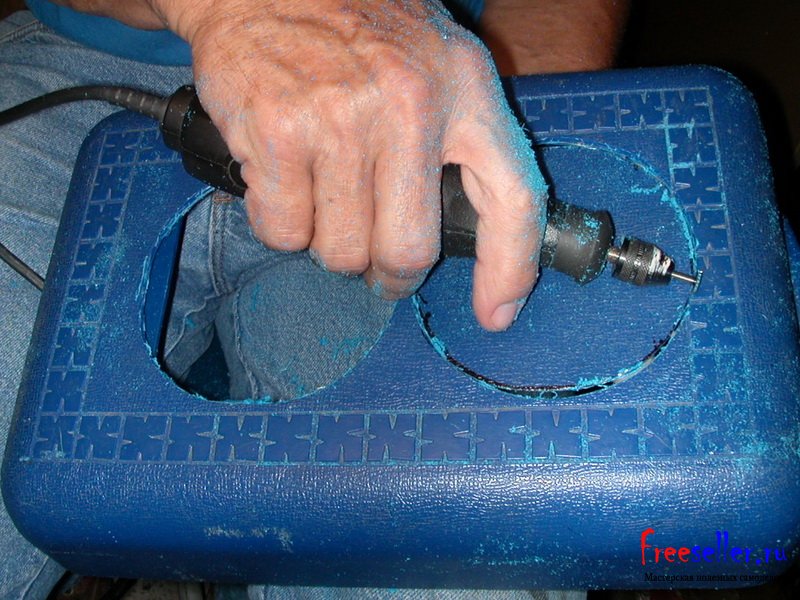

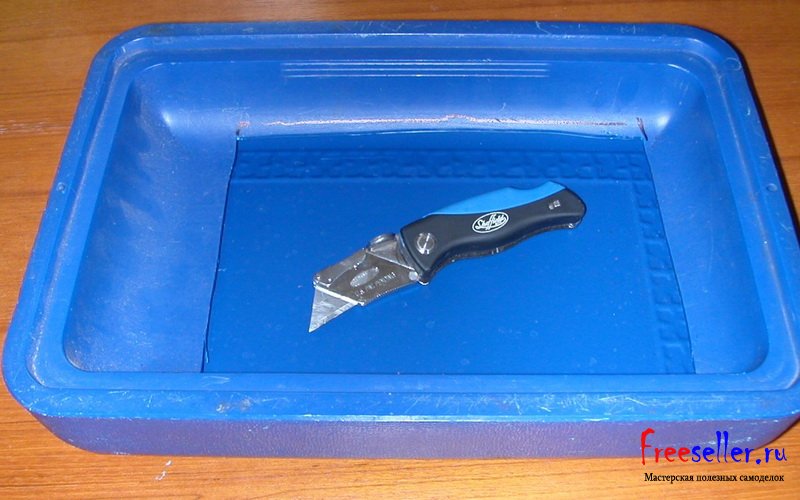

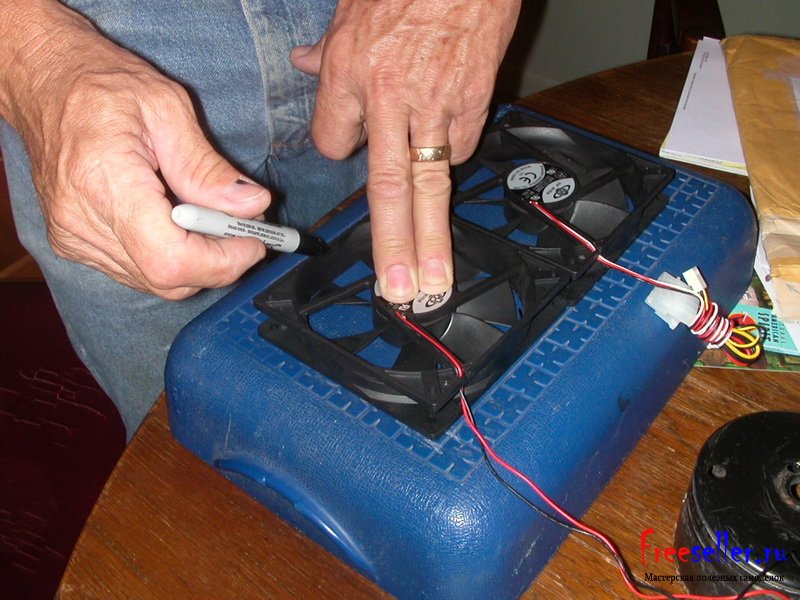

Размечаем отверстия на крышке пластикового бака под кулеры, и вырезаем с помощью ножа 2 дырки.



Изготовление портативного автокондиционера своими руками Изготовление портативного автокондиционера своими руками Изготовление портативного автокондиционера своими руками

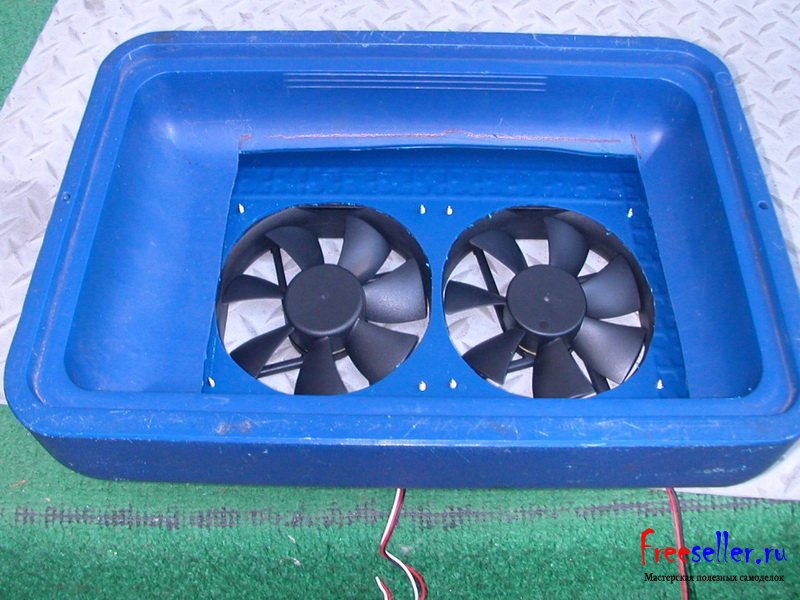

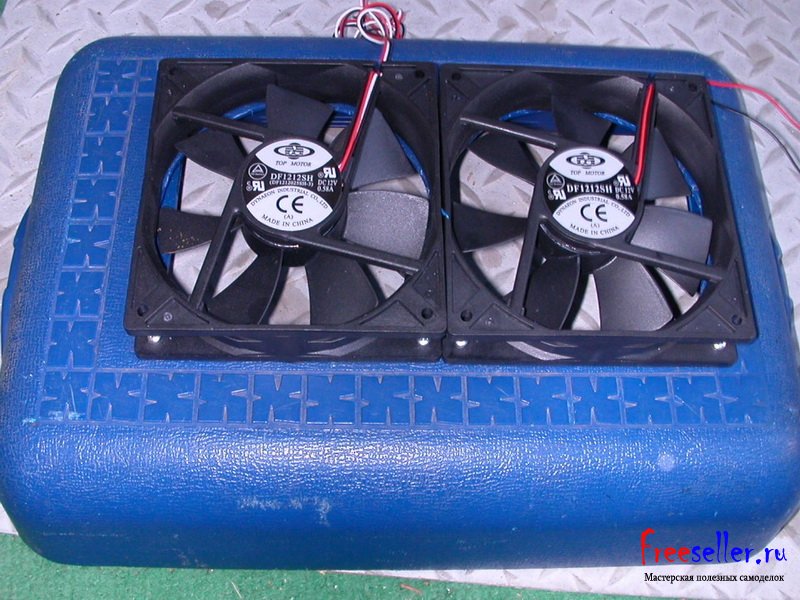

С помощью саморезов, винтов или спец креплений закрепить 2 кулера на пластиковой крышке.



Изготовление портативного автокондиционера своими руками Изготовление портативного автокондиционера своими руками Изготовление портативного автокондиционера своими руками

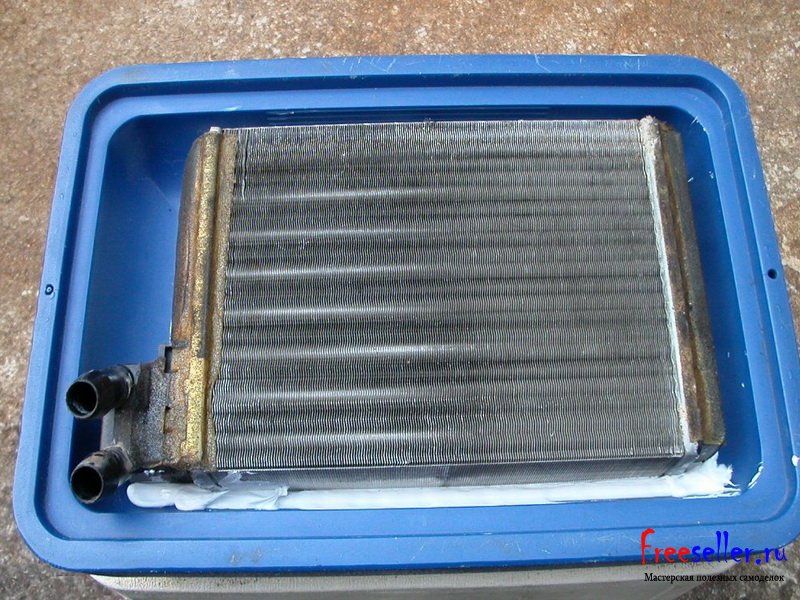

Смонтируйте к пластиковой крышке радиатор печки, сделать это очень просто, просто просверлите по краям несколько отверстий и закрепите радиатор с помощью болтов.


Радиатор можно закрыть пластиковой крышкой вырезанной из пластика.



Изготовление портативного автокондиционера своими руками Изготовление портативного автокондиционера своими руками

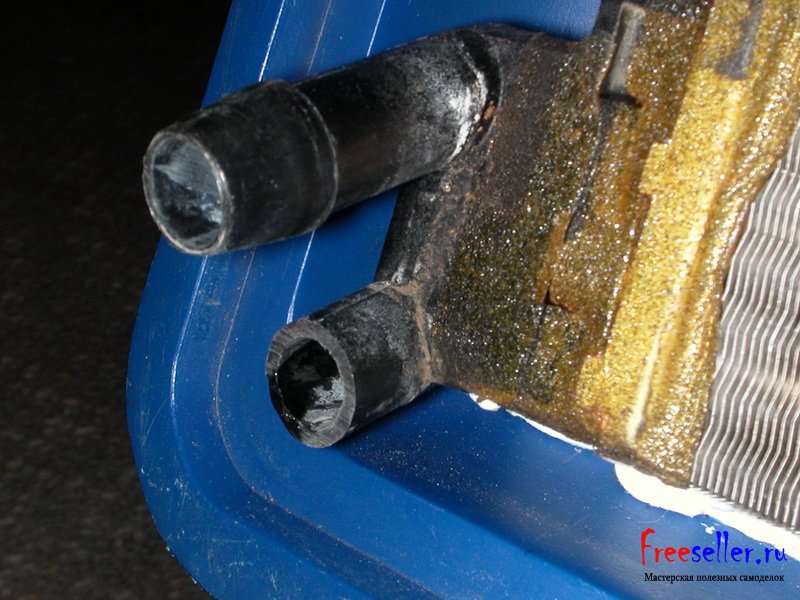

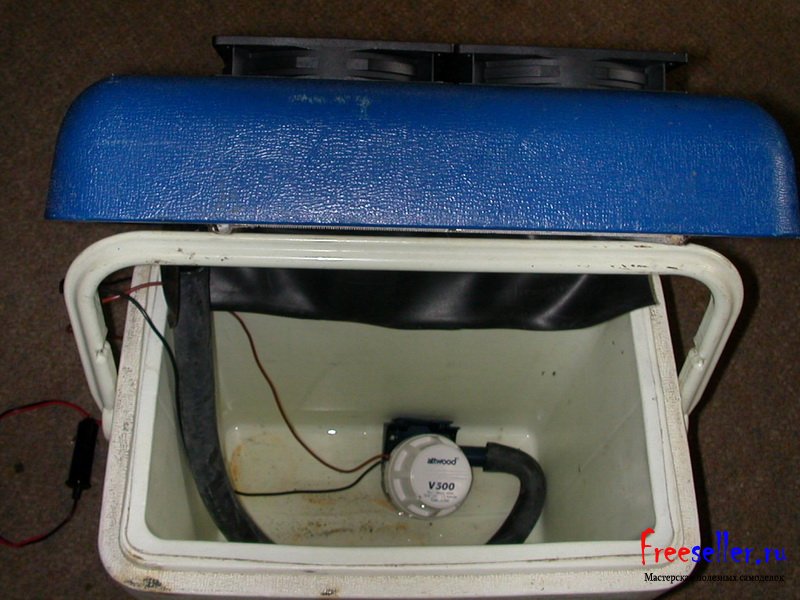

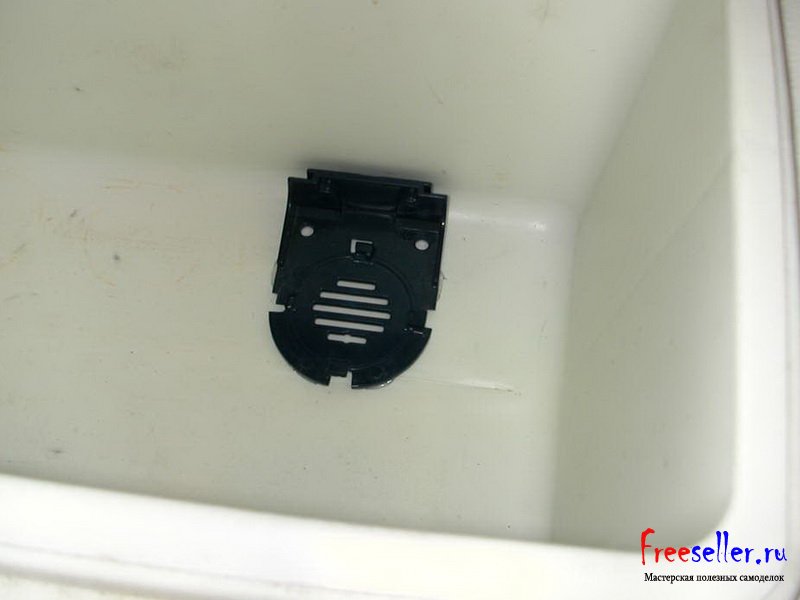

Смонтируйте трюмный насос на дне пластикового бака, и подключите с помощью шланга к 1 выводу на радиаторе печки.



Изготовление портативного автокондиционера своими руками Изготовление портативного автокондиционера своими руками


Если у пластикового бачка крышка не откидная не беда. делаем ее откидной с помощью рояльной петли.



Изготовление портативного автокондиционера своими руками

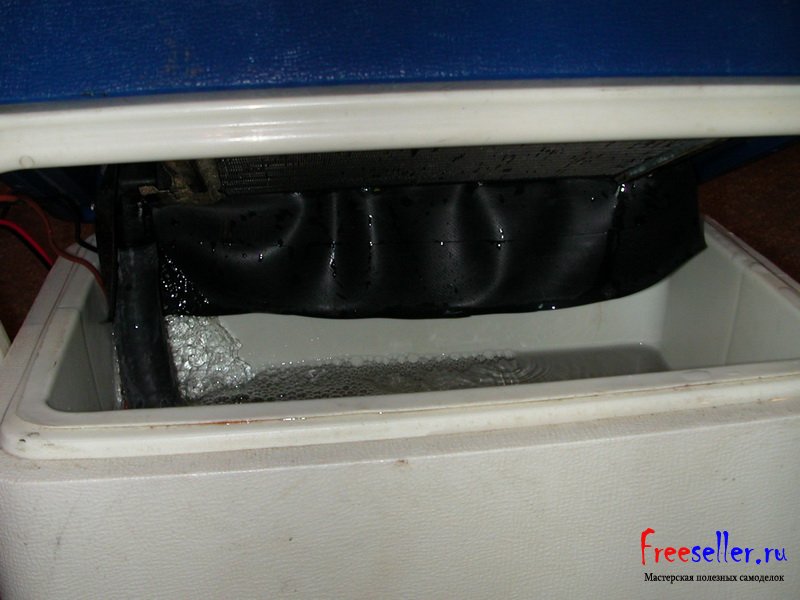

Для того чтобы вода при циркуляции через радиатор печки не просачивалась наружу пластикового контейнера, закрепили на крышку с помощью саморезов кусок резины.



Изготовление портативного автокондиционера своими руками


Подключение проводов.

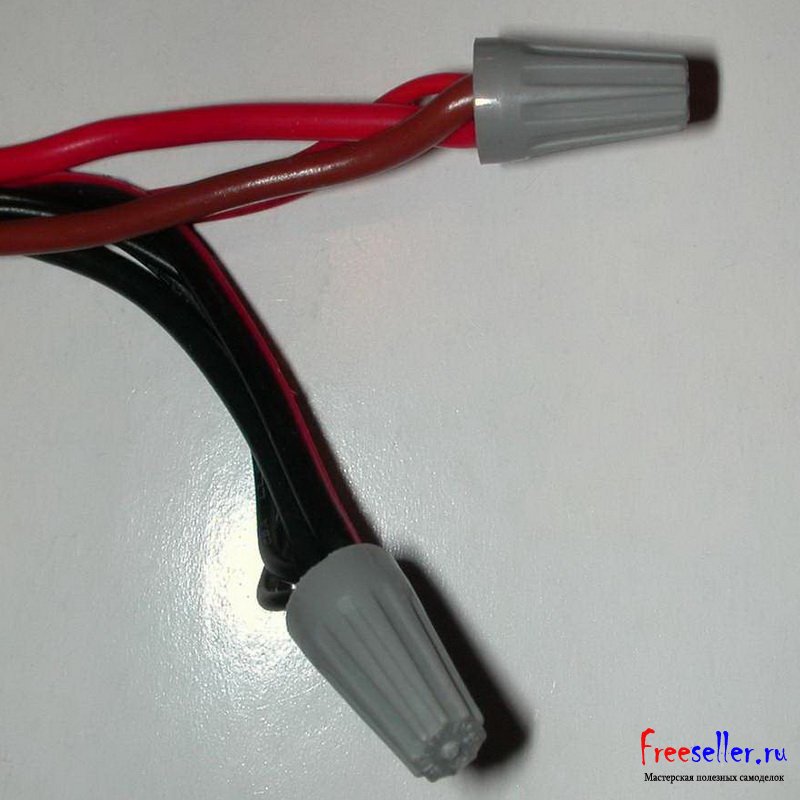

Параллельно с помощью клеем соединить провода от кулеров и насоса к проводам вилки прикуривателя.



Изготовление портативного автокондиционера своими руками

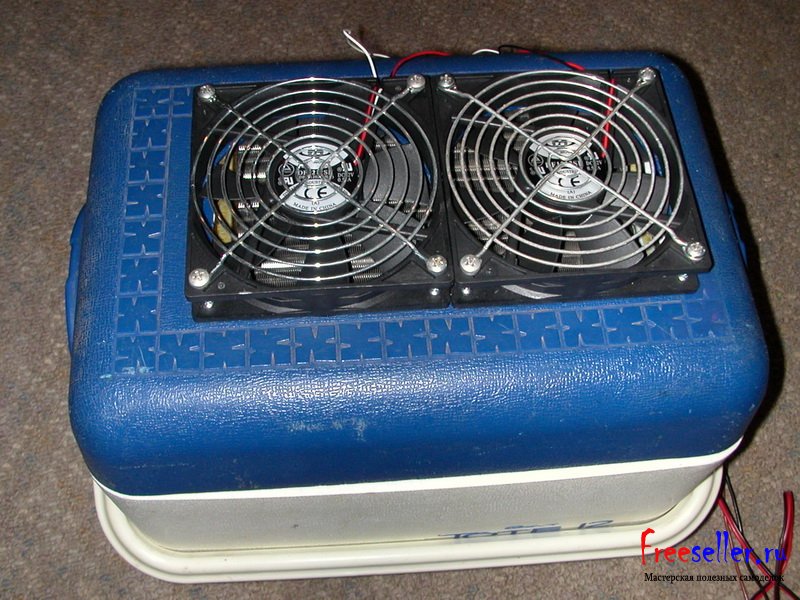

Самодельный переносной кондиционер в сборе.



Изготовление портативного автокондиционера своими руками


Принцип действия самодельного переносного автомобильного кондиционера описан на фото ниже.



Изготовление портативного автокондиционера своими руками


В контейнер заливается несколько литров холодной воды и опускается мешочек льда. Холодная вода закачивается в радиатор печки с помощью трюмного насоса, охлаждает его и спускается вниз в бачок самотеком.


2 кулера используя прохладу радиатора печки охлаждают воздух.

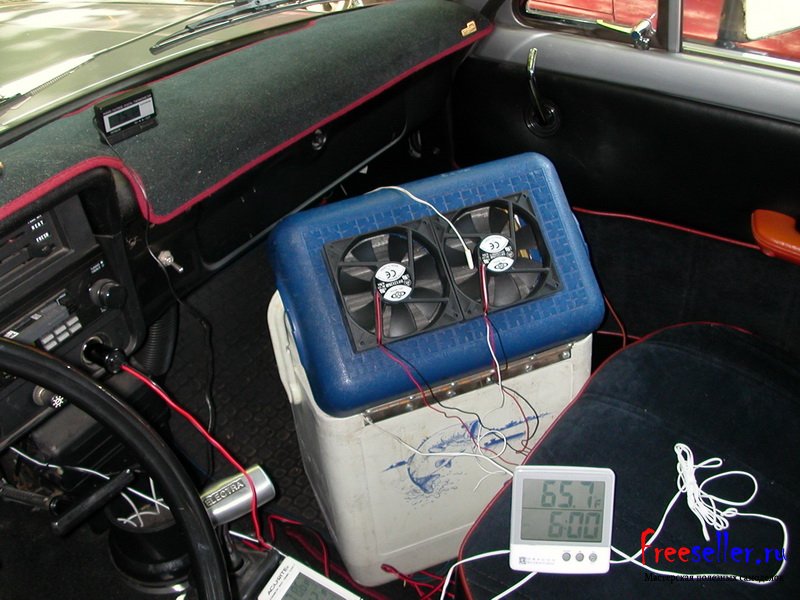

Использование самодельного переносного автомобильного кондиционера в машине. Работает от прикуривателя.



Самодельный портативный автокондиционер своими руками

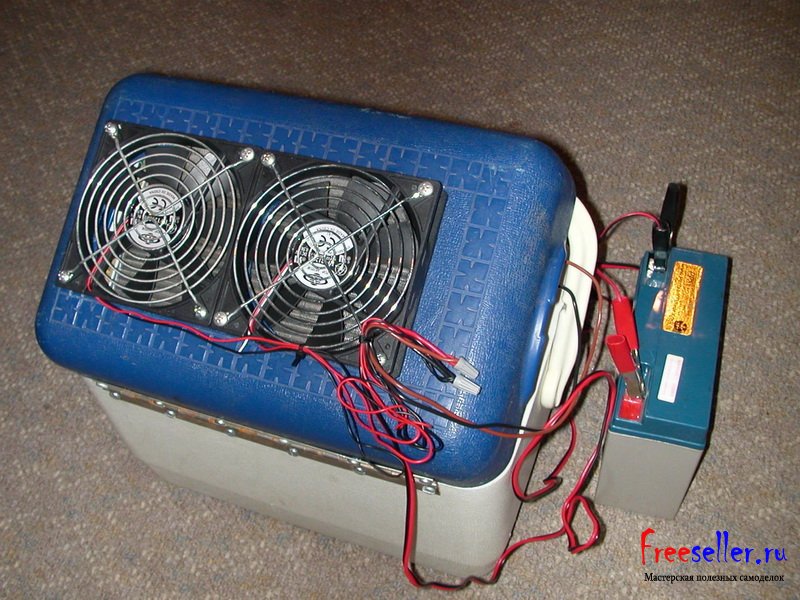

Использование самодельного автомобильного переносного кондиционера в помещении. работает от аккумулятора, или от блока питания.


Самодельный портативный автокондиционер своими руками
