USB-розетка в машину своими руками.

USB-розетка в машину своими руками.

Статья о том, как самостоятельно без особых финансовых затрат установить своими руками стационарный USB-разъем в машину. USB на сегодняшний день самый распространенный интерфейс связи. В быту и в транспорте часто требуется подзарядка для различных устройств от USB выходов. Статья будет интересная как автолюбителям, которые стремятся повысить эксплуатационные качества своего "железно друга", так и водителя что проводят большую часть времени в авто и подзарядка телефона жизненно необходима.

USB-розетка в машину своими руками.


В быту и в транспорте часто требуется подзарядка для различных устройств от USB выходов.


Статья будет интересная как автолюбителям, которые стремятся повысить эксплуатационные качества своего "железно друга", так и водителя что проводят большую часть времени в авто и подзарядка телефона жизненно необходима.



Для изготовления USB-розетки были использованы:


1. линейный стабилизатор напряжения LM7805CV,Uвх=40В, Uвых=5В - 1 шт;
2. керамические конденсаторы 0,1мкФ для шунтирования высокочастотных помех по входы и выходу- 2 шт;
3. электролитический конденсатор 470 мкВ для шунтирования низкочастотных помех на вход - 1 шт;
4. USB-разъем;
5. отрезки провода небольшой длины сечения 0,5-1 кв.мм.;
6. радиатор или кусок алюминиевый пластины;




Для того чтобы достать все это достаточно сходить в ближайший магазин радиодеталей или же можно использовать вышедшие из строя блоки питания, зарядники от телефона, системный блок от компьютера и т.п. Мне удачно подвернулся двух разъемный USB с выводами на небольшой плате (вытащил с лицевой панели старого системного блока).

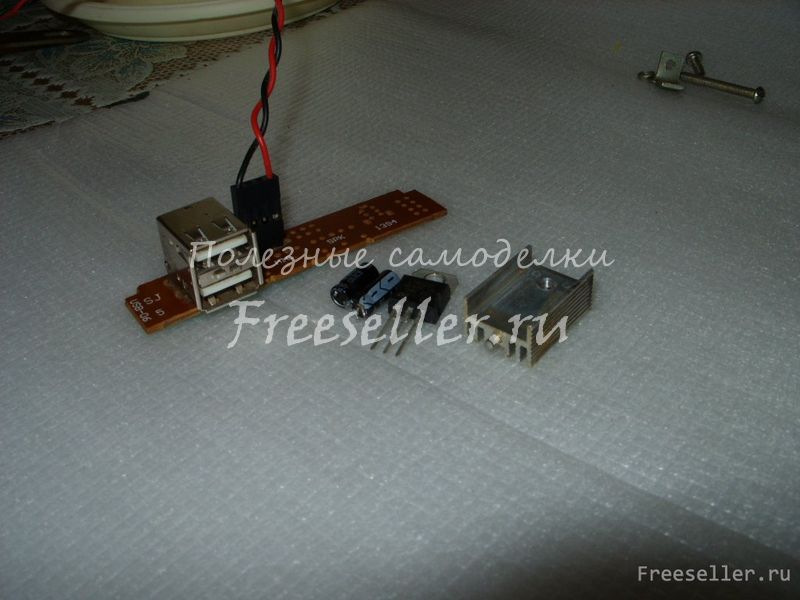

Детали для подключения USB розетки в машину


У линейного стабилизатора три ножки. Распиновка такова:


1. на левую ножку необходимо подать +12В;
2. с правой получить +5В стабилизированного напряжения;
3. среднюю ножку и ушко для крепления должны быть выведены на "массу".

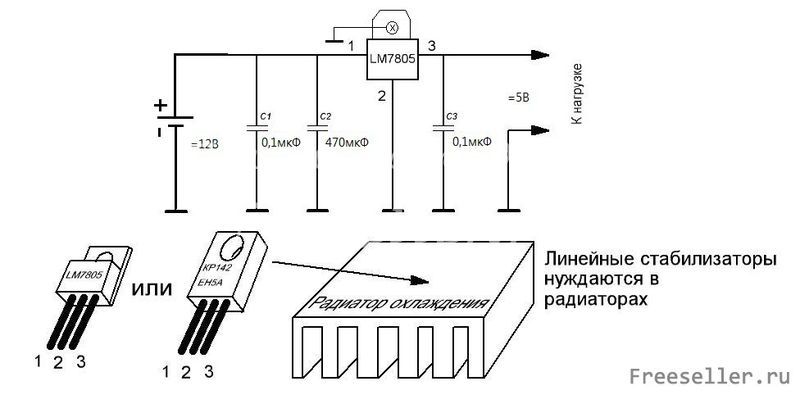

Подключение производится по не хитрой схеме.



Подключение USB розетки в машину - СХЕМА

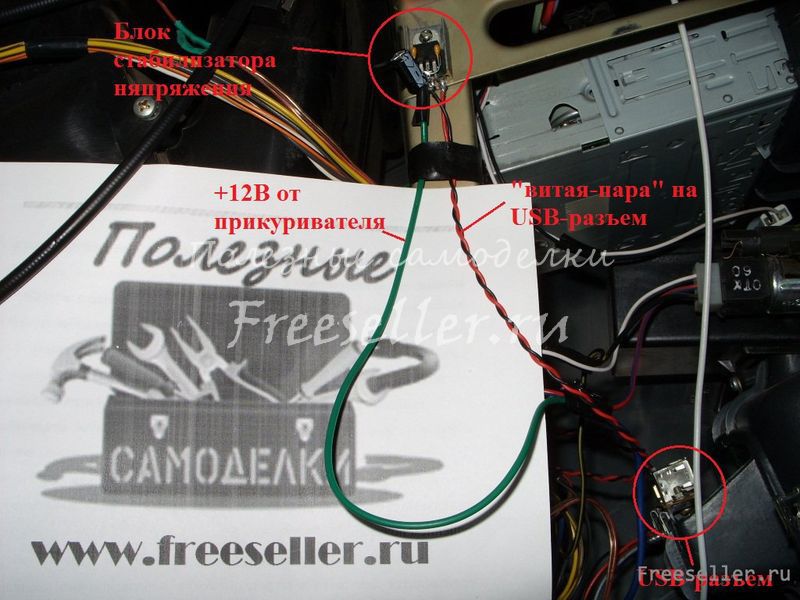

У меня получилось так.



USB-розетка в машину своими руками.


Надо сказать несколько слов о монтаже. Расстояние от конденсаторов до входа и выхода необходимо сделать, возможно, меньше, коль скоро, паразитные ЭДС от ВЧ и НС наводок пропорциональны контуру цепи питания по входу и выходу. Для передачи 5В с выхода стабилизатора использовал "витую пару", для минимизации наводок на "отфильтрованное" напряжение 5В.

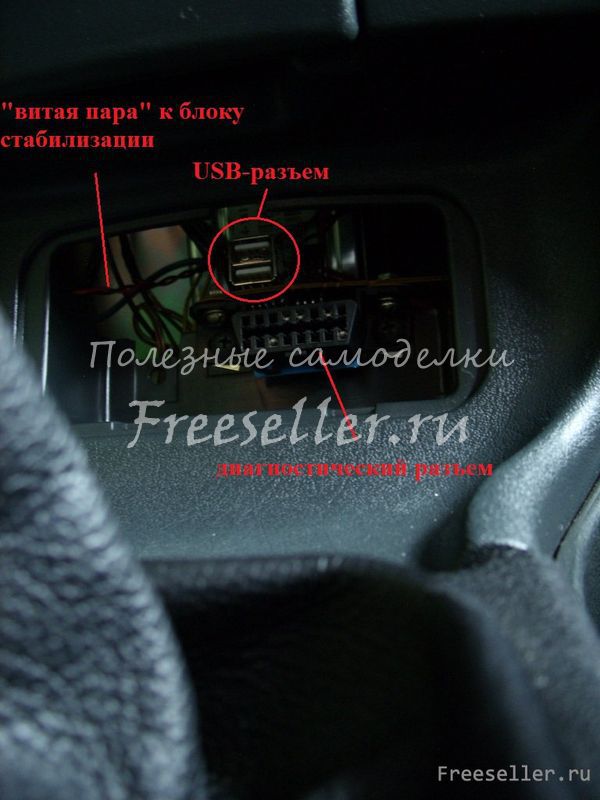

И наконец, возник вопрос: где установить разъем и блок стабилизации напряжения, что бы не пришлось далеко тянуть провода, и чтобы питание рядом было. Решил, что нет лучше места, чем ниша под диагностический разъем на центральной консоли. Надо сказать, что не пришлось сверлить на панели ни одного отверстия! Чему я очень рад! Получилось так.

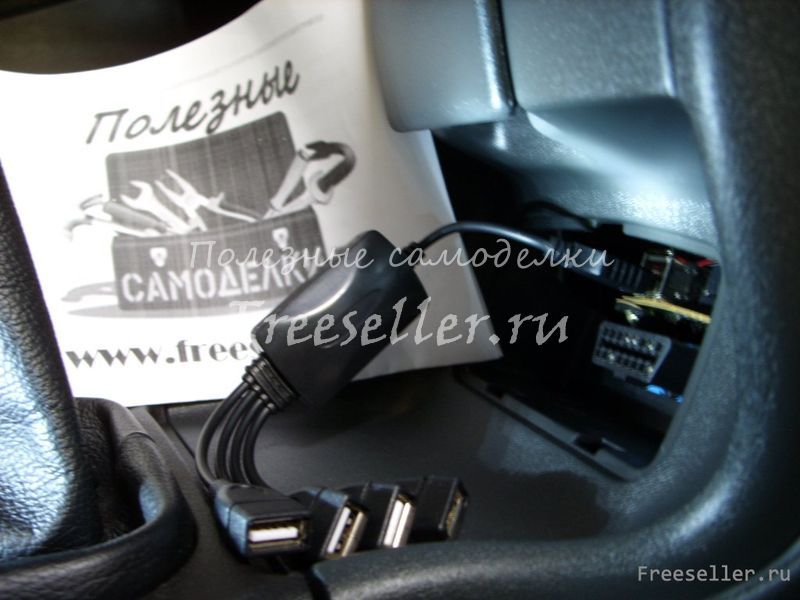

Своей работой очень доволен. При необходимости увеличения количества гнезд всегда можно использовать множители USB и прочие адаптеры.

USB-розетка в машину своими руками.


Цена вопроса: не более 50 руб.
Буду рад, если моя статья заинтересует любителей сделать, что-либо полезное для своего автомобиля. Спасибо за внимание.

Смотрите также:
3 комментария
  1. Алексей 163 48 3
    #1 Алексей 163 12 августа 2014 20:55
    Отличная работа! Вот только эстетика прихрамывает.. smile

    0
  2. NikitinProf 1 0
    #2 NikitinProf 17 января 2015 13:30
    А какой вольтаж у конденсатора?

    0
  3. Андрей 0 0
    #3 Андрей 5 декабря 2017 19:01
    Не менее 20- ти вольт.

    0
