Мини-Багги своими руками


Как я изготовил мини баги своими руками. Такое развлечение понравится и взрослым и детям.


Такое мини-багги сделал мой брат своему сыну своими руками.


Авто самоделки. Мини-БАГГИ своими рукамиАвто самоделки. Мини-БАГГИ своими руками

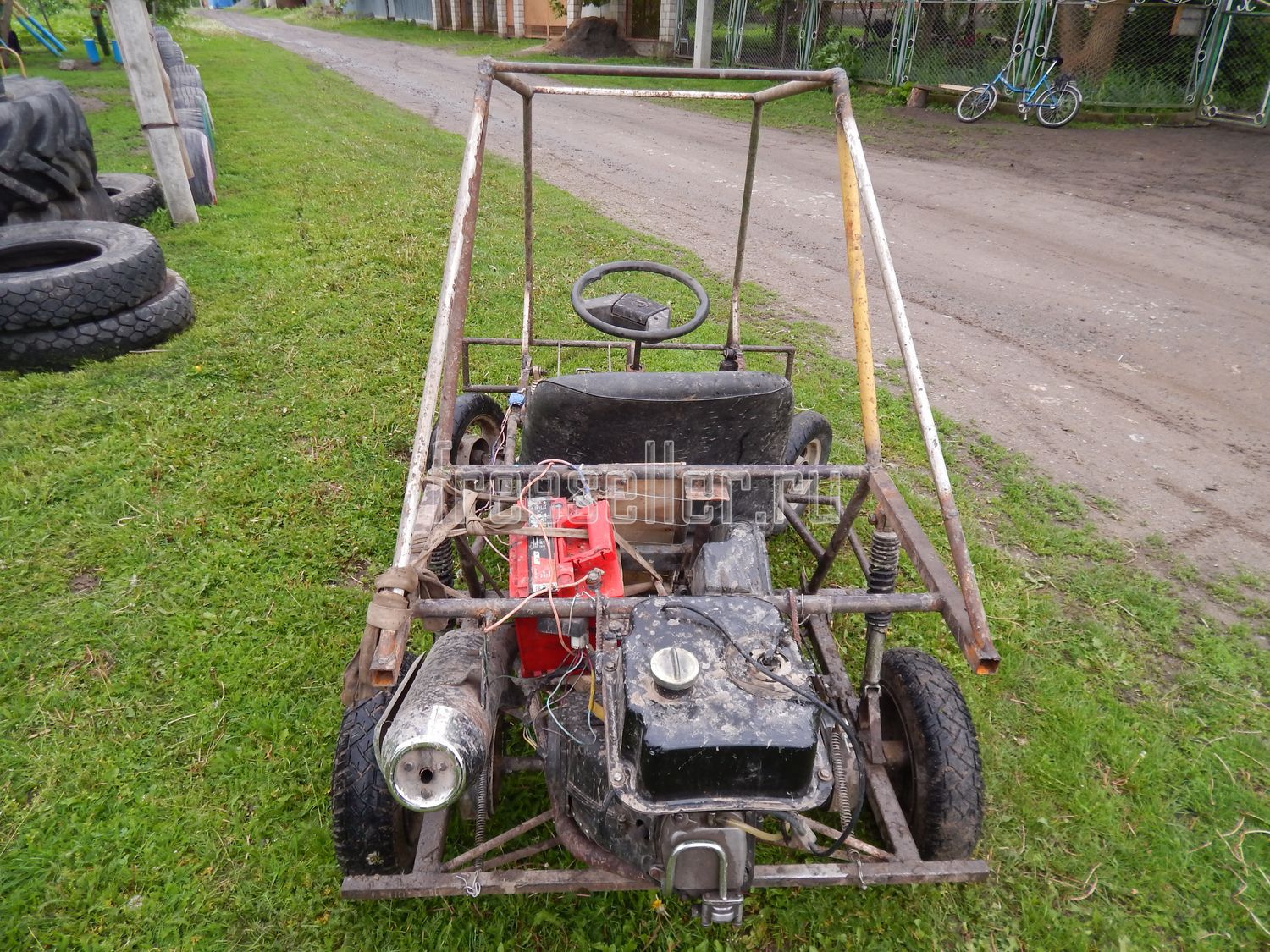

Идея постройки давно уже зрела в голове, но всё руки не доходили. А тут как раз дома стоял разобранный 4Т китайский скутер с двигателем 125 см3. Как раз этот двигатель и стал сердцем багги.



Мини-БАГГИ своими руками

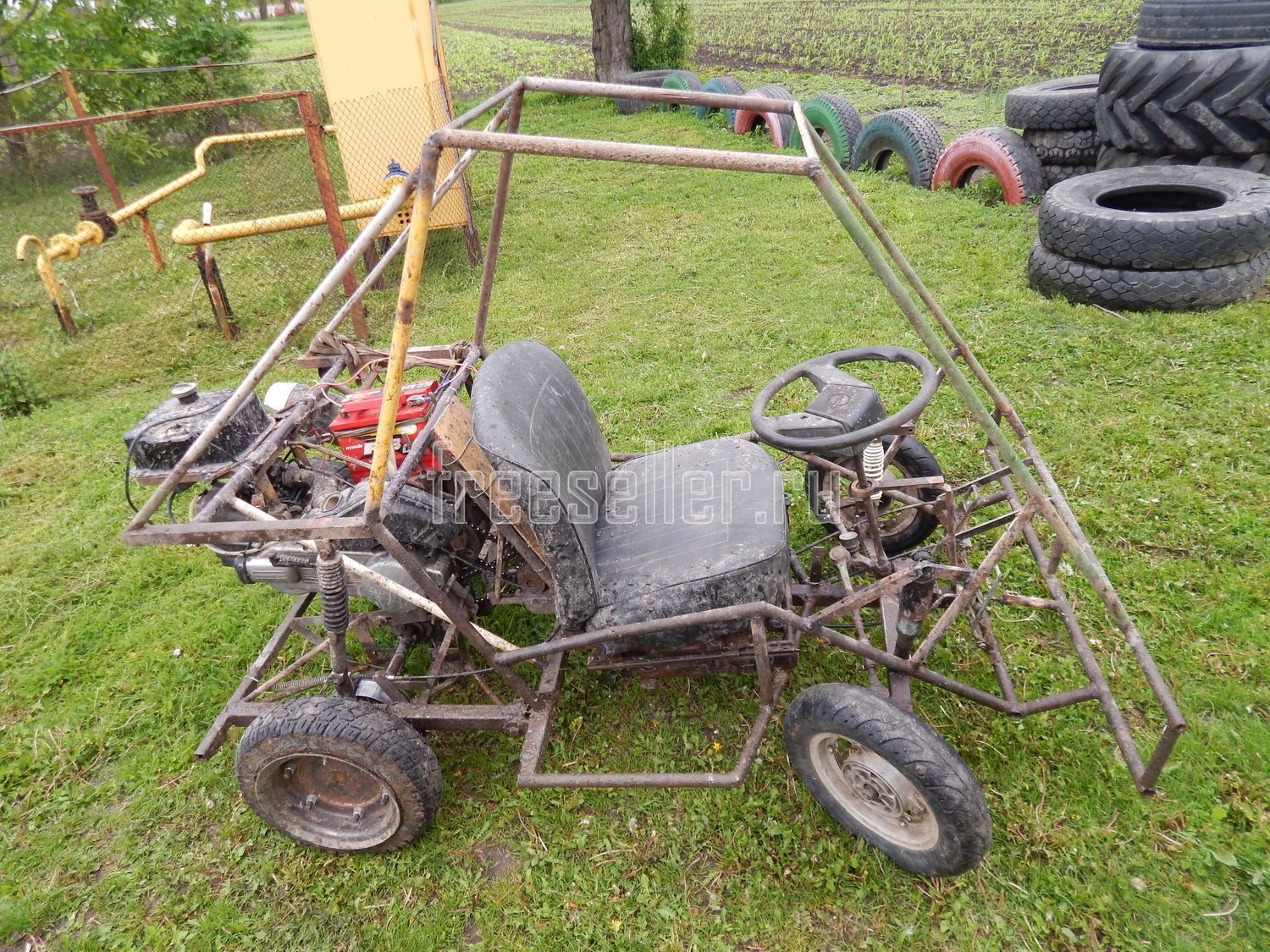

Рама багги сварена из труб разного сечения и профиля, в основном это круглые водопроводные трубы. Все колёса имеют размер 10 дюймов.

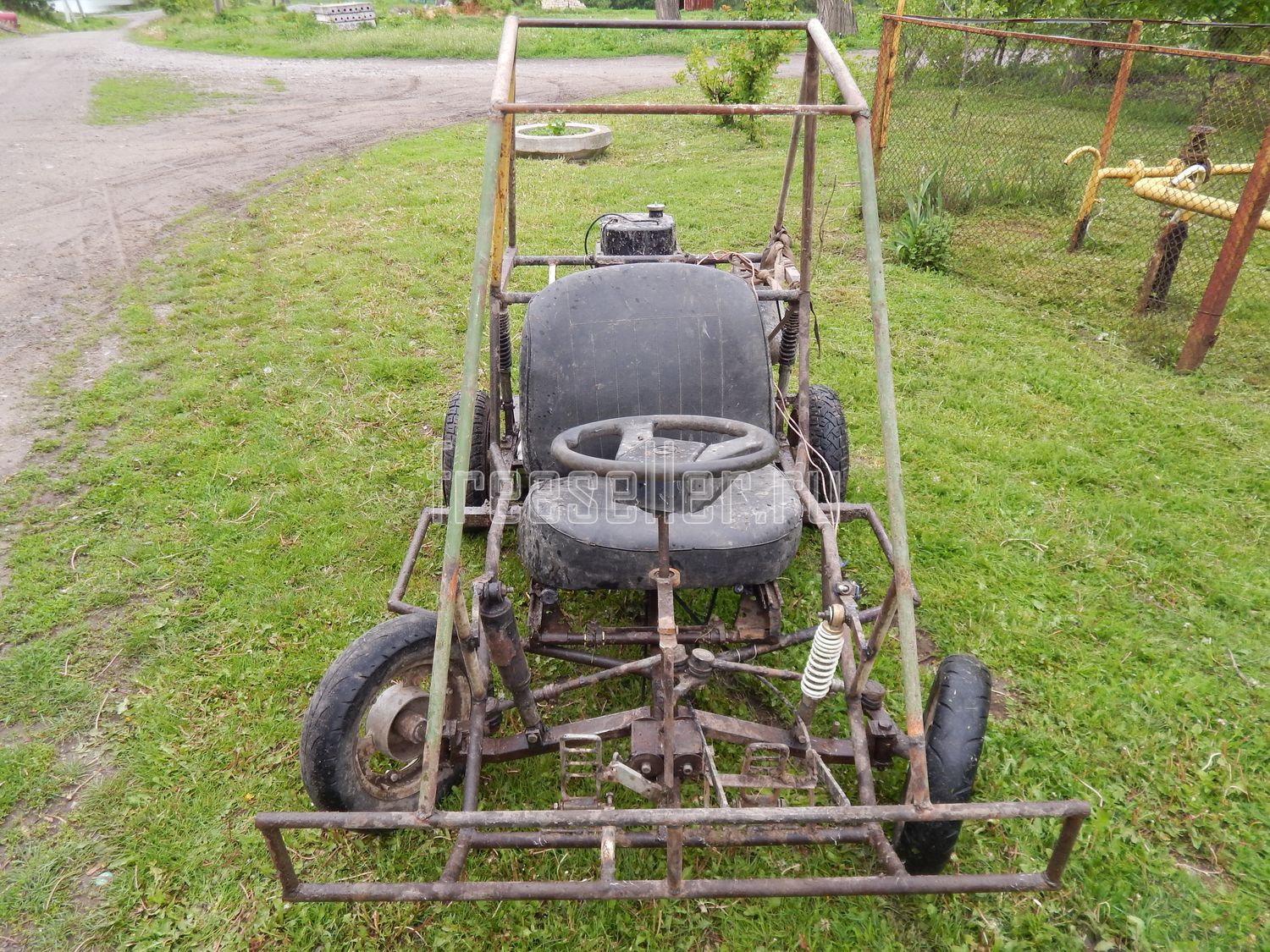

Передняя подвеска независимая маятниковая, по одному рычагу и амортизатору с каждой стороны.



Мини-БАГГИ своими руками

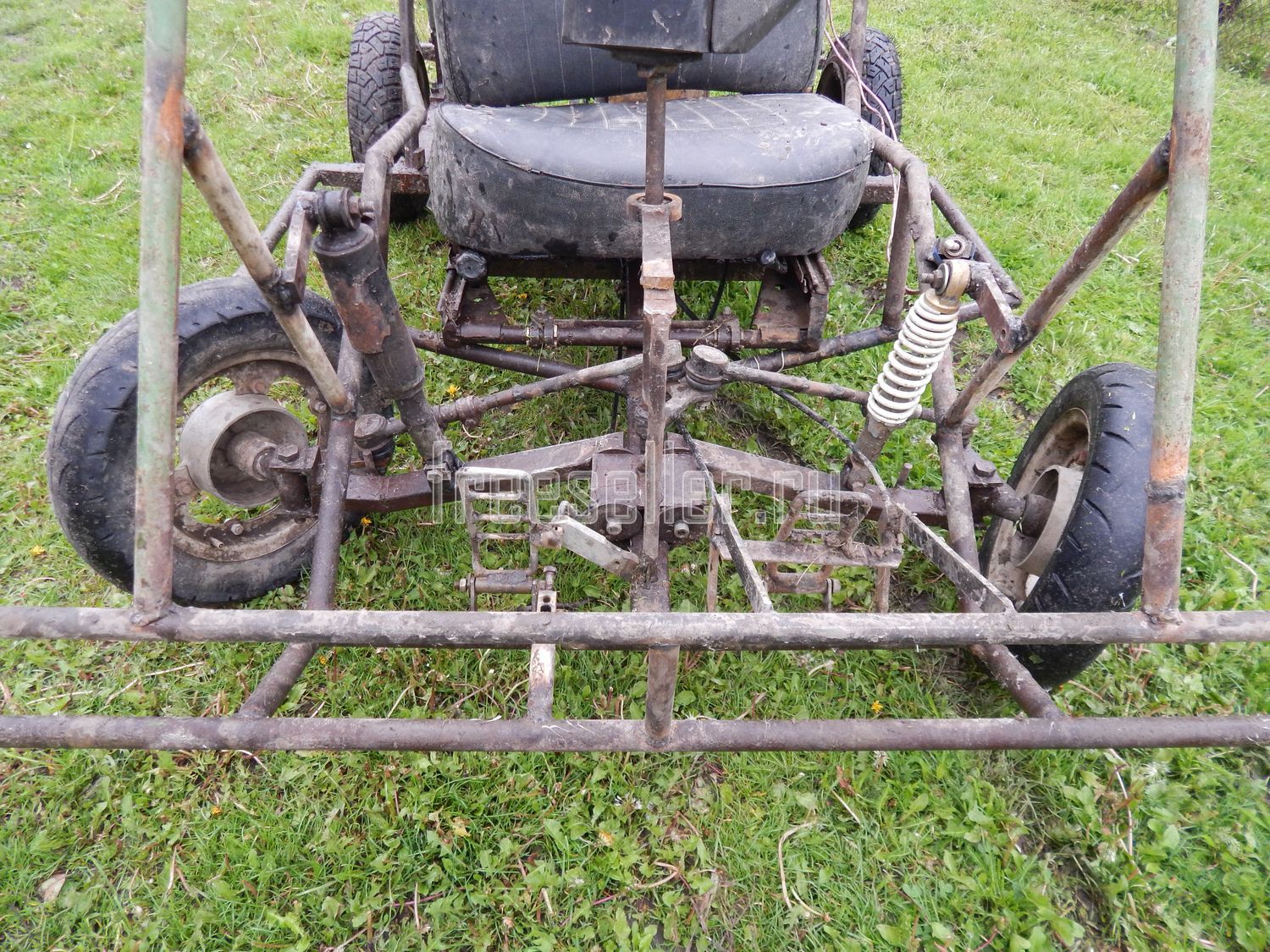

Рулевое управление организовано на прямую, без рулевой рейки или колонки, как у карта, из-за этого управлять немного тяжелее. Рулевые тяги от автомобиля ВАЗ 2101, с возможностью регулировки длины.


Задняя подвеска маятникового типа и крепится к раме через сайлентблоки. С каждой стороны маятника стоит по одному амортизатору от скутера.




Мини-БАГГИ своими руками


Для того чтобы в багги был дифференциал и задняя передача, был использован мост-редуктор от мотороллера Муравей, в котором есть и дифференциал и реверс.



Мини-БАГГИ своими руками


К мосту крепятся полуоси которые проходят через корпусные подшипники. На конце полуосей крепятся ступицы на гладком соединении без всяких шпонок, а к ним колёсные диски.



Мини-БАГГИ своими руками

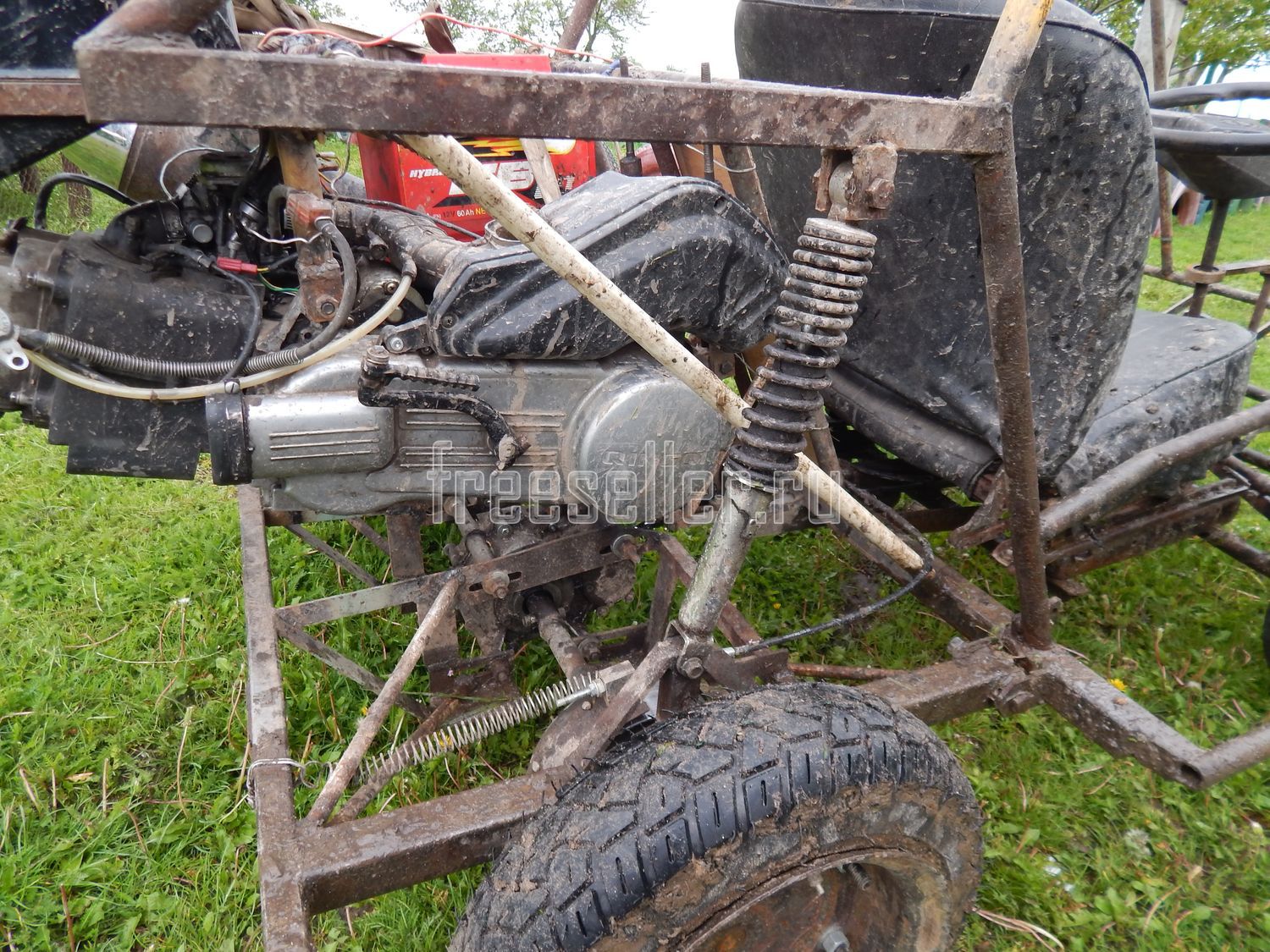

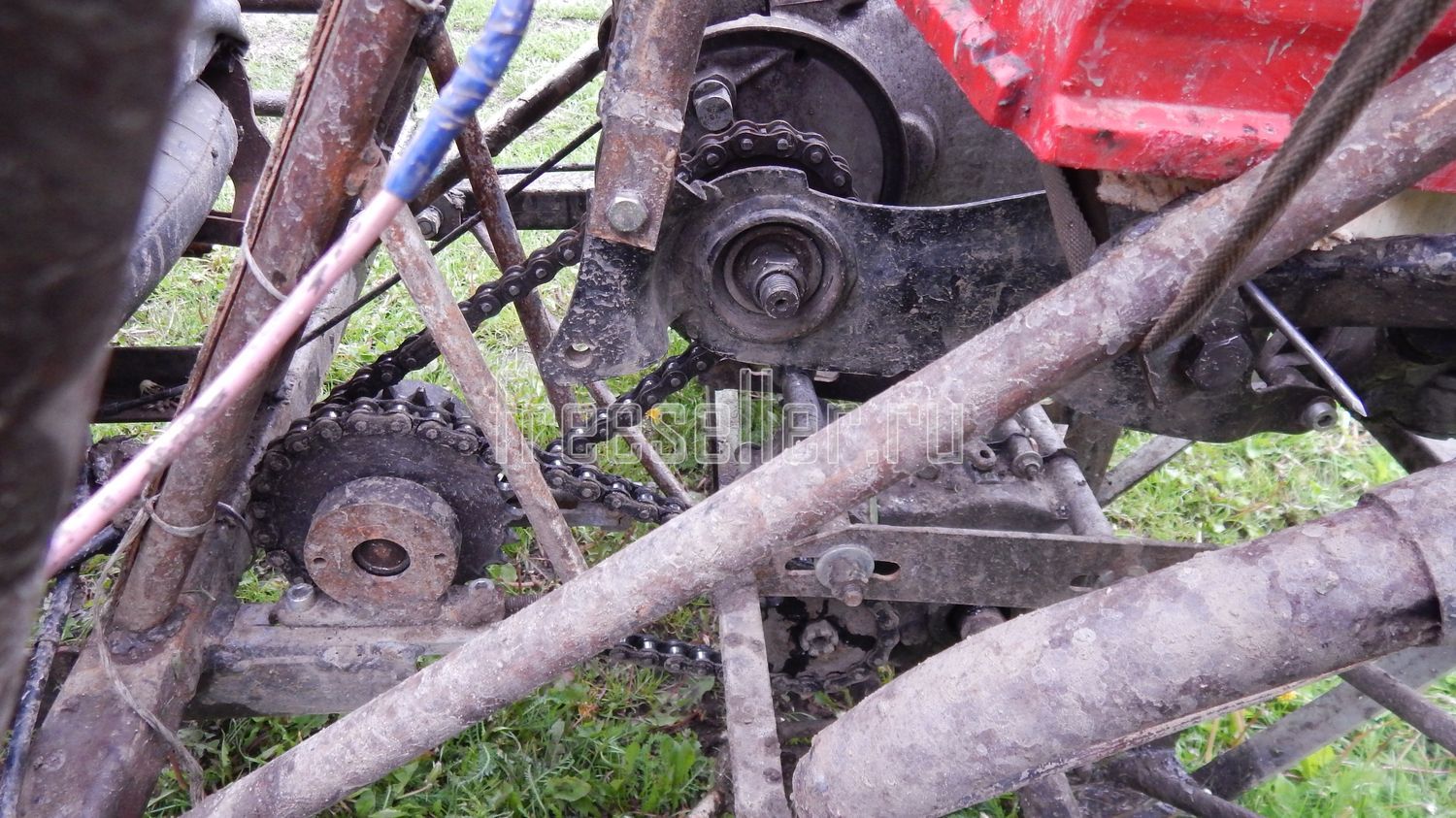

Для того чтобы не нагружать заднюю подвеску и уберечь двигатель от постоянной тряски, двигатель крепится к раме, а привод осуществляется через промежуточный вал, который расположен соосно центру крепления маятника для того чтобы можно было регулировать натяжку цепи.



Мини-БАГГИ своими руками

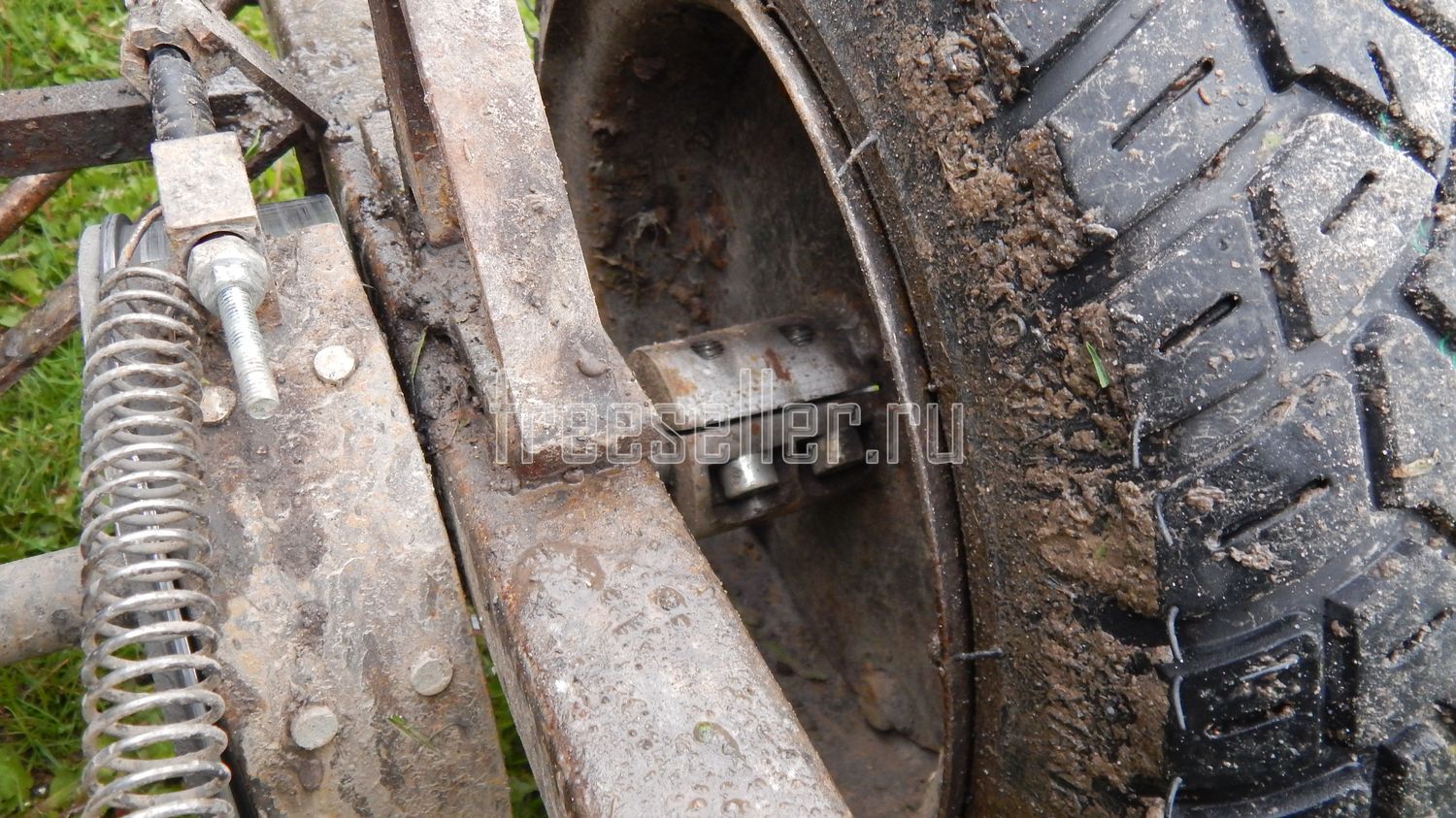

Тормоза только на задние колёса.

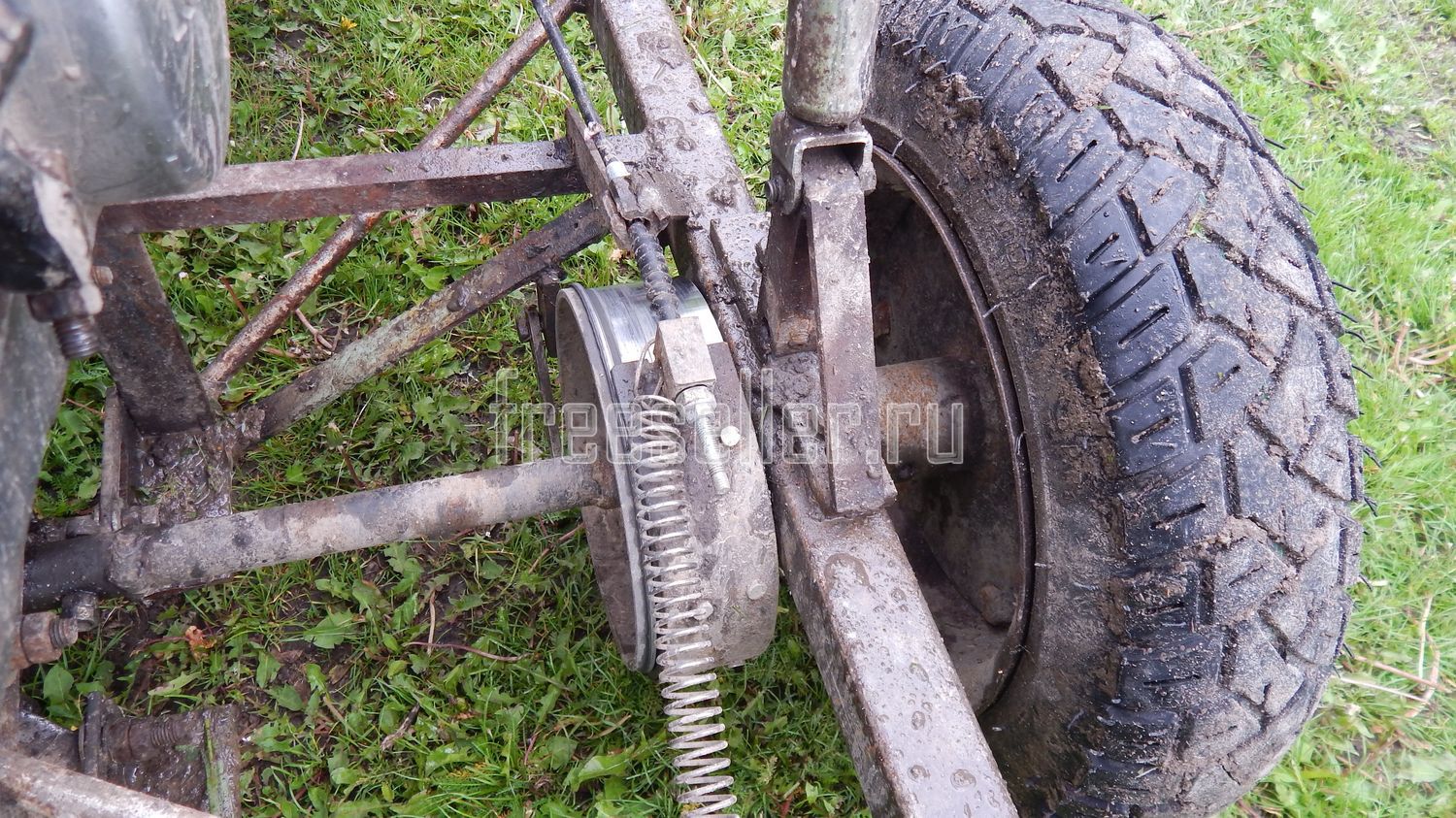

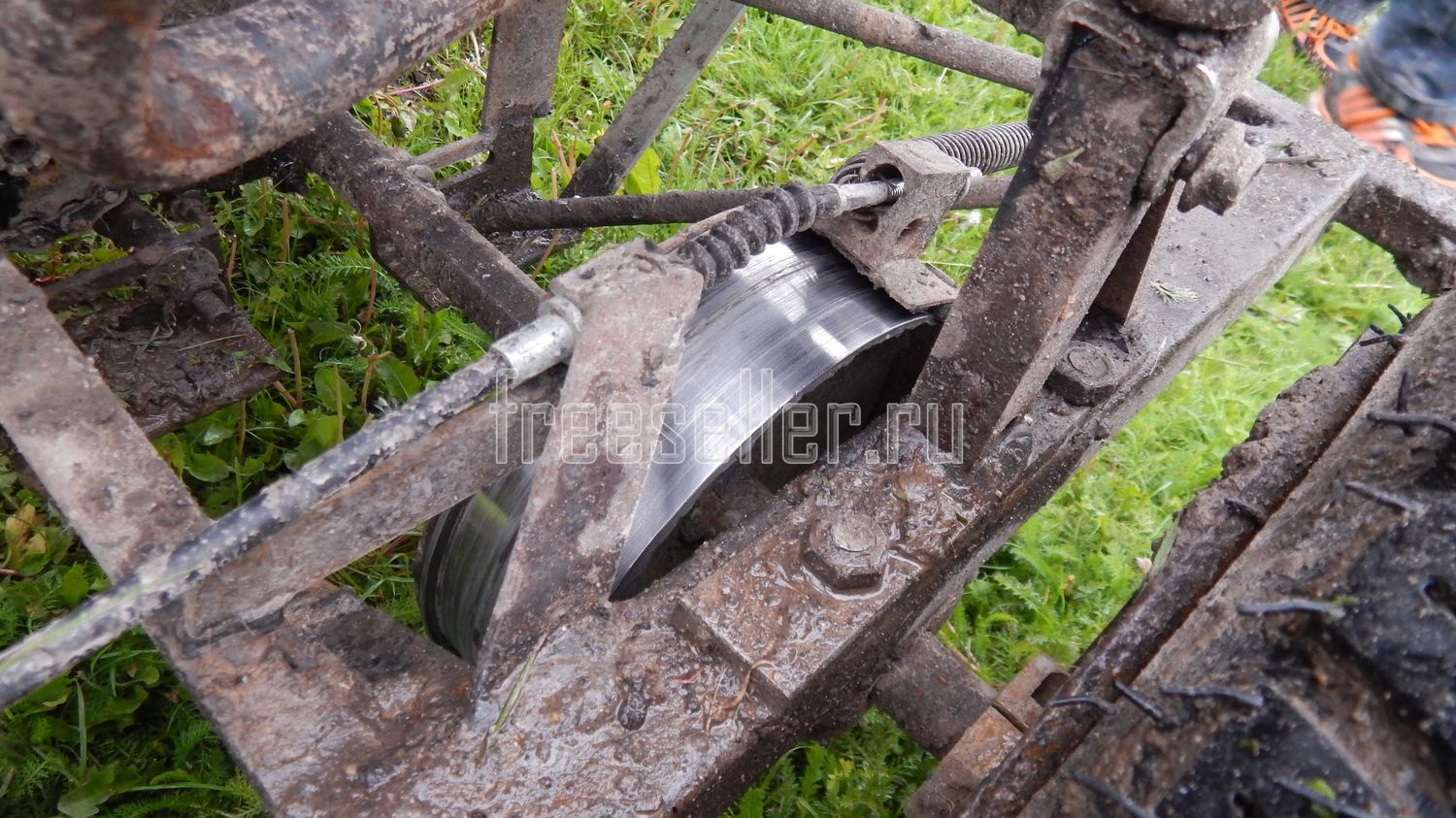

На каждой полуоси крепится тормозной барабан, на который накинута поверх тормозная лента, прикреплённая к полосе металла.


Мини-БАГГИ своими рукамиМини-БАГГИ своими руками



Тормоза приводятся в действие с помощью педали через тросики, взяты от ручника Жигуля, на каждый барабан отдельный тросик. К педали газа от карбюратора идёт тросик.



Мини-БАГГИ своими руками



Бак от того же скутера.


Мини-БАГГИ своими руками


Сидение от автомобиля Запорожец, водительское, и регулируется под любой рост. Максимальная скорость около 50 км/ч.






Всем спасибо за внимание =)
