Самодельная мини эстакада

  • Опубликовано: 2 июля 2017

Самодельная мини эстакада


Мини эстакада  своими руками. Простая конструкция самодельной мини эстакады, хранить которую можно как дома так и в гараже.

Габаритные максимальные размеры:

  • 1000*400*300(400мм)
  • Максимальная высота подъема 200-250 мм.
  • Шаг  поперечин ~ 75 мм
Схема - для изготовления самодельной мини эстакады

Рис. 1. Схема самодельной мини-эстакады


Для изготовления использовались уголки 50*50 и арматура 12 мм.


Рассчитал детали, отпилил, нарезал все и сварил.

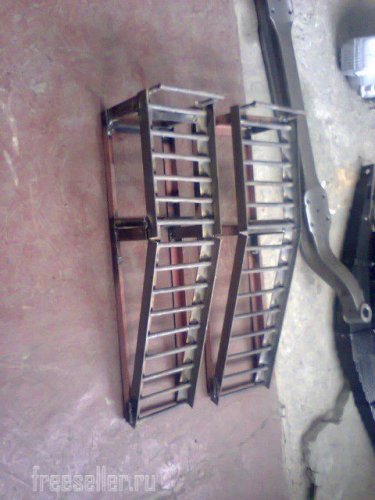

  Изготовление самодельной мини эстакадыИзготовление самодельной мини эстакады


Затем зачистил и покрасил желтой краской.

  Своими руками - мини эстакада

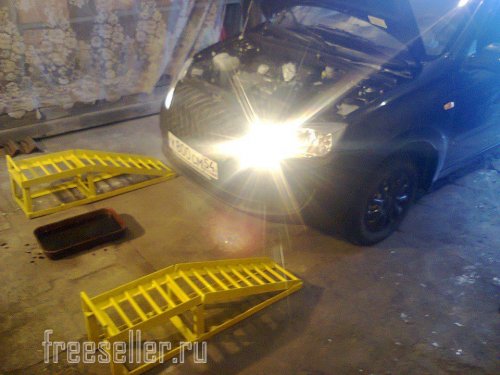

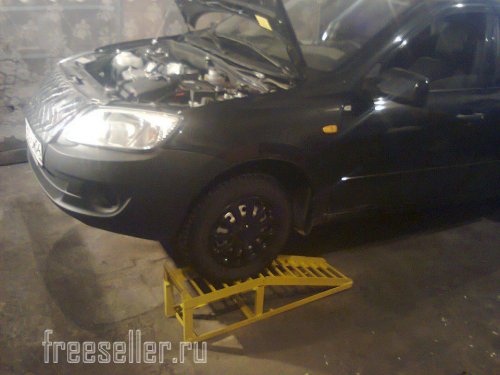

Заезд автомобиля на самодельную мини эстакаду

  Авто самоделки. Мини эстакада своими рукамиАвто самоделки. Мини эстакада своими руками

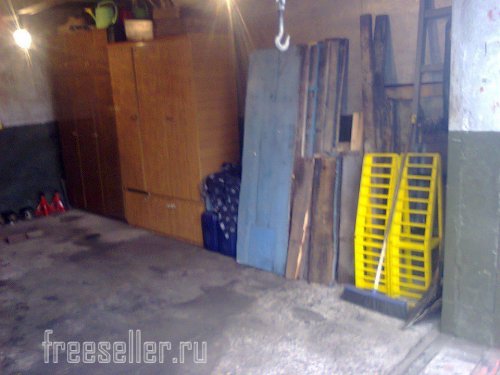

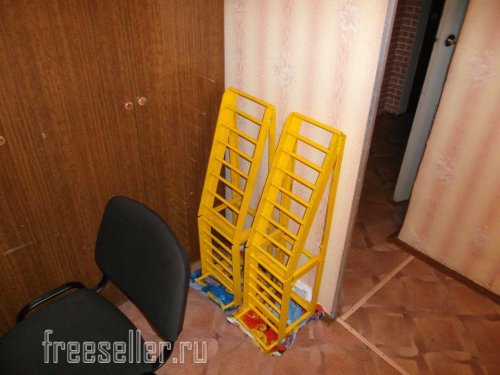

Хранение самодельной мини эстакады дома и в гараже.


Хранение самодельной мини эстакады дома и в гаражеХранение самодельной мини эстакады дома и в гараже

Самодельная мини эстакада

leha

Автор работы

Теги: ЭстакадыСамоделки из металлоломаСамоделки из металла

Категория: Авто самоделки / Гаражные самоделки

8

комментариев

21 429

просмотров
Предыдущая самоделкаСледующая самоделка

Похожие самоделки

Комментариев 8
  1. а повыше можно сделать или этой высоты вполне хватает?
    +1
    1. Высоты в 20-25 см - хватает - на то она и мини эстакада. Но высота - подъема - это больше индивидуальная вещь- кому то больше потребуется.
      +1
  2. Я бы сделал по высоте сантиметров на 30-40
    0
  3. Если поставить скосами друг к другу на расстоянии и положить две три доски между прутков - получится еще и полка.
    +1
  4. Добрый день! Спасибо за идею! На какой вес рассчитана эстакада? а именно под одной колесо машины
    Выдержит ли он вес - 600кг на одно колесо? это для джипов и кроссоверов
    0
  5. Добрый день! Идея хорошая! Но на какую нагрузку рассчитана данная эстакада? Выдержит ли она 600-700кг на одно колесо? Для кроссоверов и джипов
    0
    1. нагрузка не считалась, это же самоделка.

      Гранту выдерживает, для джипа не скажу
      0
  6. Отличная эстокада.из всех просмотренных мной,самая компактная ,простая и надёжная!себе буду делать такую же под спортедж.единственной,добавлю по ребру под площадку и на подъёме,это скорей для самоуспокоения.
    +2
