Станок для наклейки мебельной кромки своими руками

11 419 просмотров
Самодельный станок для наклейки кромки на мебельные  детали в домашних условиях.


Станок для наклейки кромки на мебельные  детали в домашних условиях.


Этот самодельный станок, я смастерил для добавления некоторых деталей в корпусную фабричную мебель, так как постоянно что - то подгоняю и доделываю под себя.


Вот и сейчас решил добавить ещё пару полок и столик под телевизор. Напилил дощечек (ЛДСП) и купил кромочную ленту. Для наклеивания кромки и был придуман этот станок.

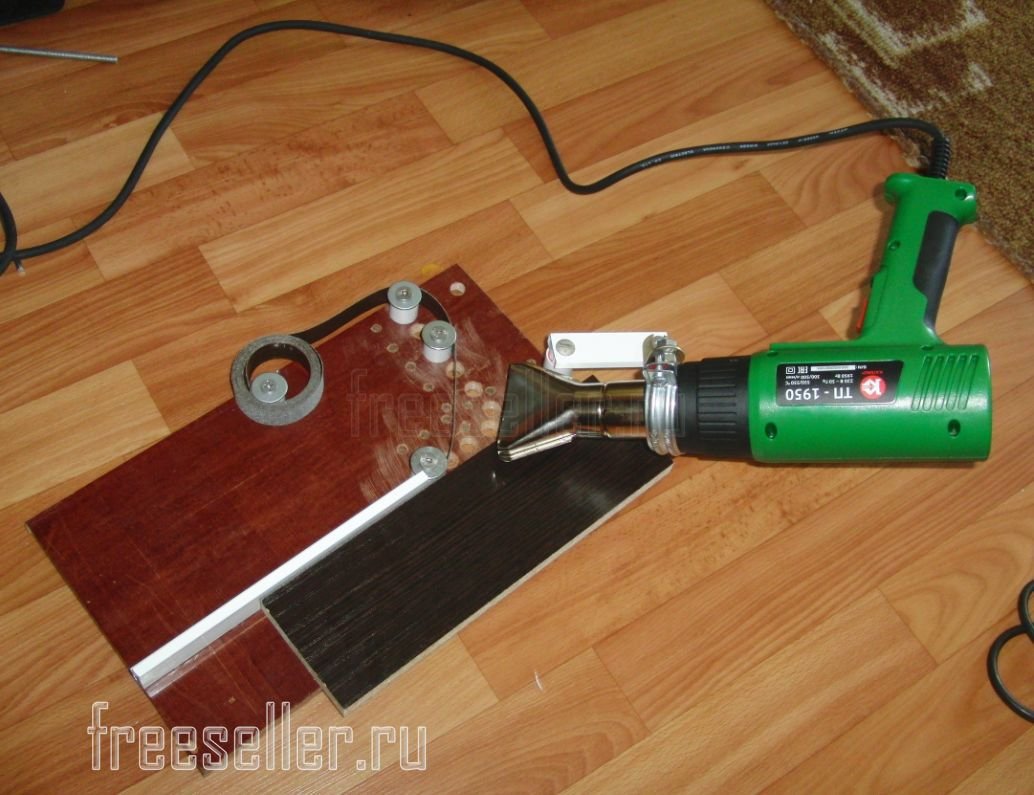

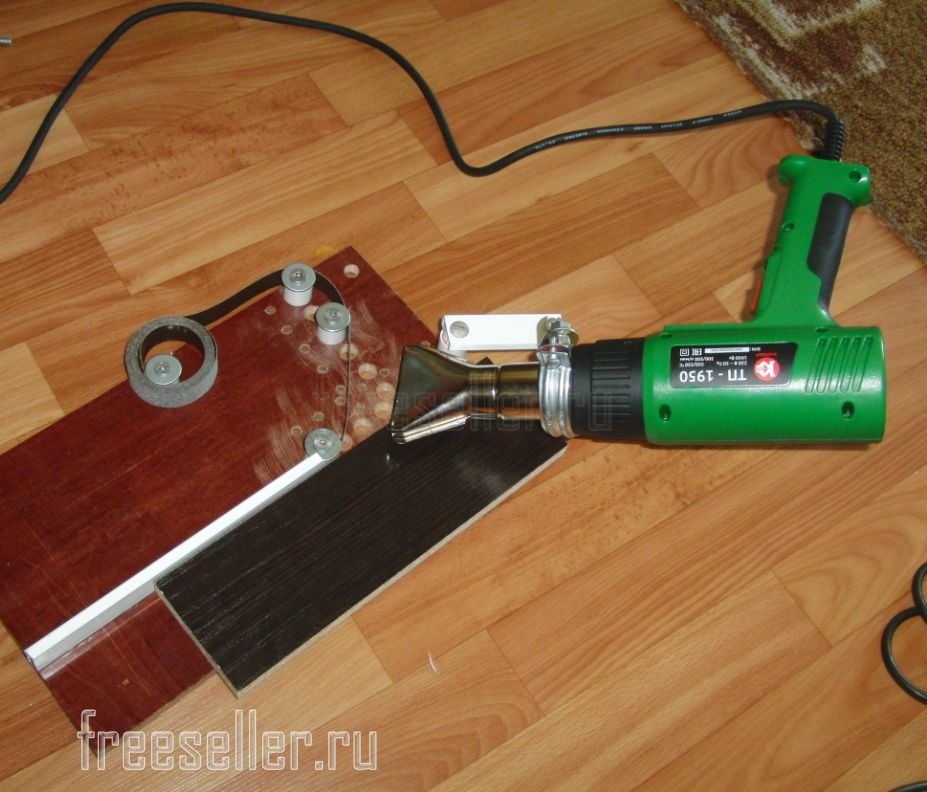

 Самодельный станок для наклейки мебельных кромок

Изготовление станка

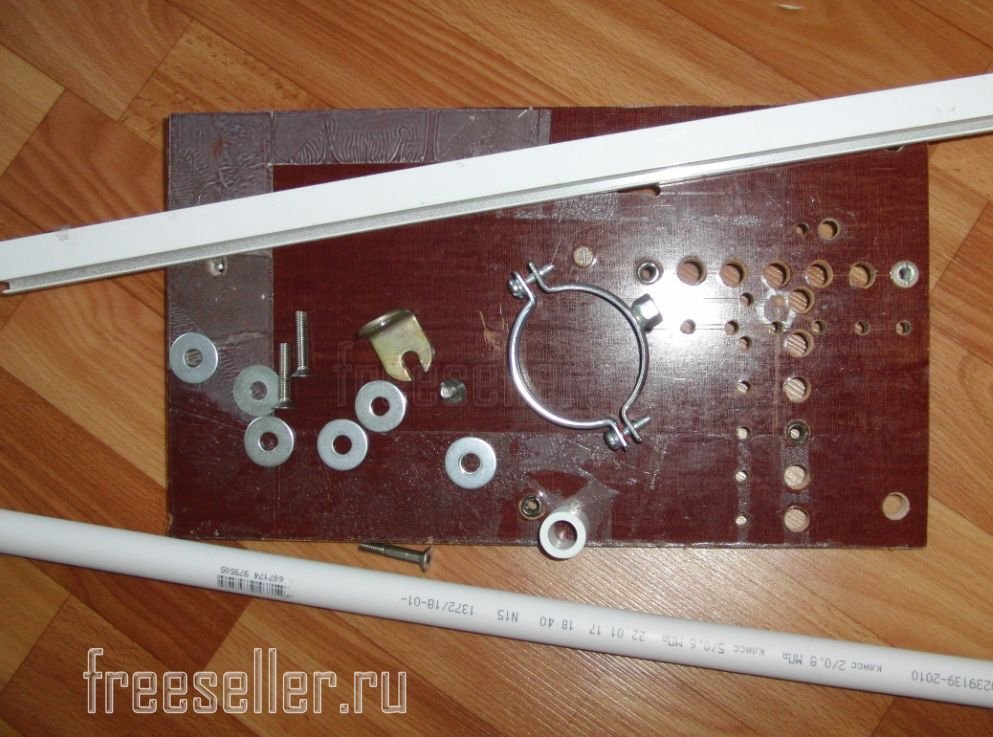

Основой станка послужила моя универсальная платформа, которую я делал для моей старой самоделки - Стойка для бормашинки. Также мне понадобились: полипропиленовая труба, хомут для канализационных труб на 50мм и алюминиевый профиль от москитной сетки.

 Материалы для изготовления самодельного станка для мебельных кромок

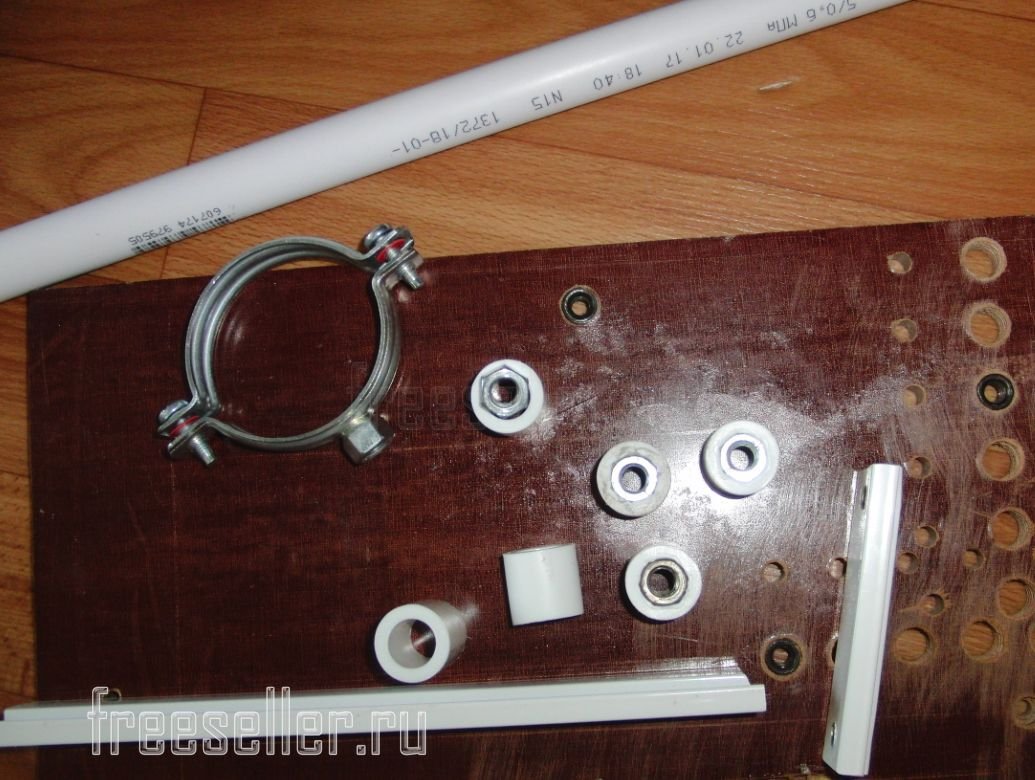

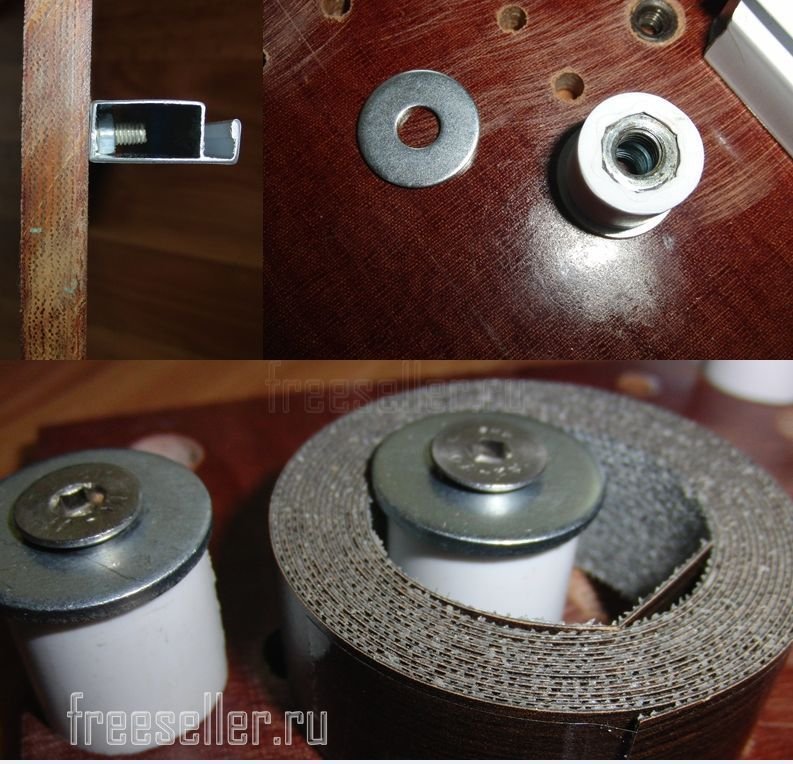

Направляющие ролики сделаны из кусочков полипропиленовой трубы на 20мм диаметром и высотой 20мм.

 Изготовление самодельного станка для мебельных кромок


Внутри с обеих сторон были впаяны гайки на 8 мм, а сверху всё крепится увеличенной шайбой с потайным болтом на 6 мм. Болты сильно не затягивал для свободного вращения роликов.

 Изготовление самодельного станка для мебельных кромок

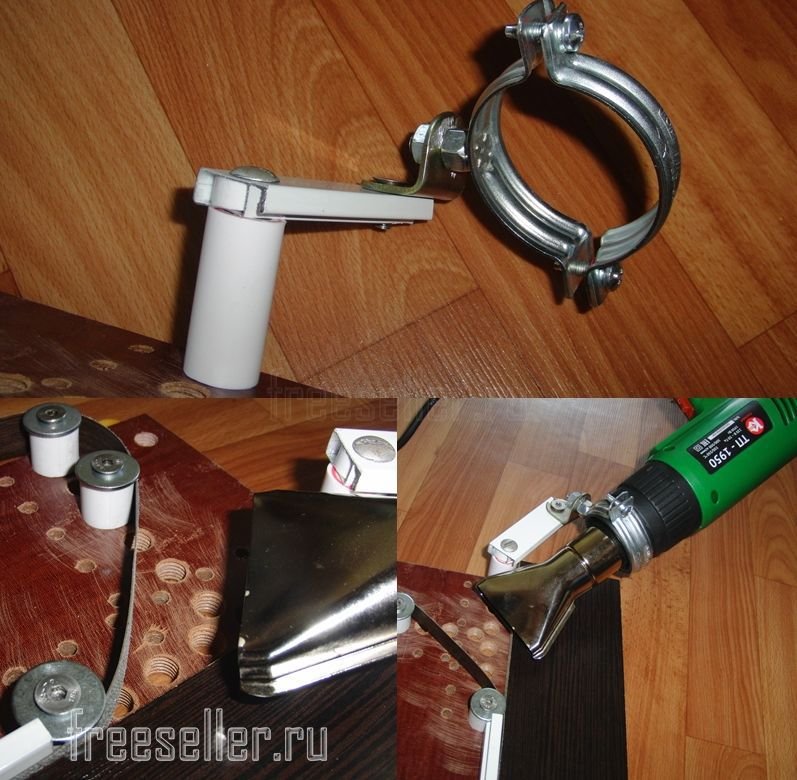

Также была собрана "третья рука" для крепления промышленного фена. Фен можно установить под любым удобным углом и на необходимом расстоянии по отношению к кромочной ленте.

 Наклейка мебельной кромки при помощи самодельного станка с третьей рукой


Процесс наклейки кромки

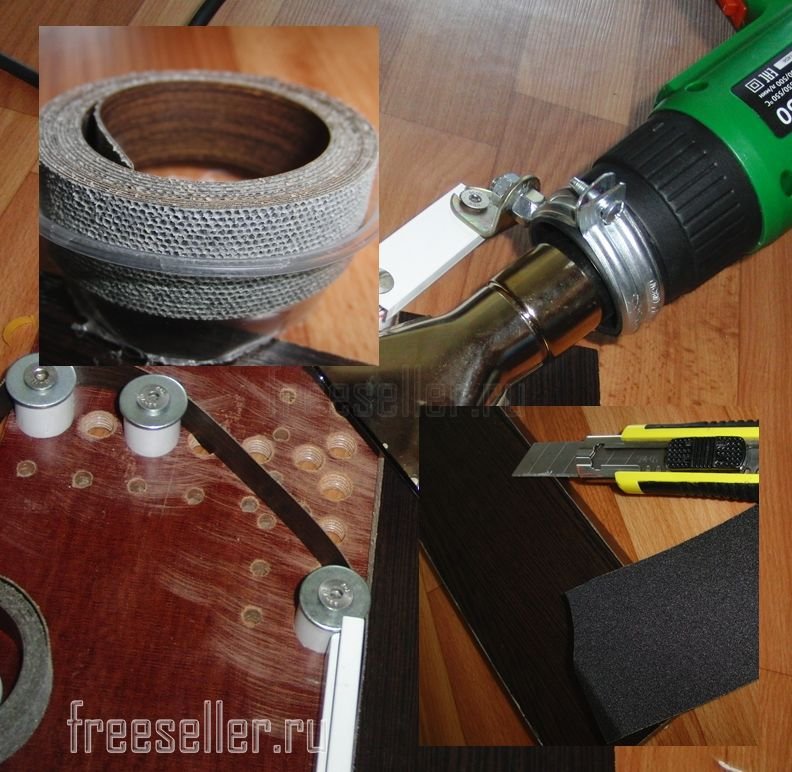

Кромочную ленту нужно вывернуть клеевой основой наружу и протянуть по всем роликам до направляющей. Выставив нужное расстояние и температуру фена, начинаем клеить.

 Наклейка мебельной кромки при помощи самодельного станка с третьей рукой

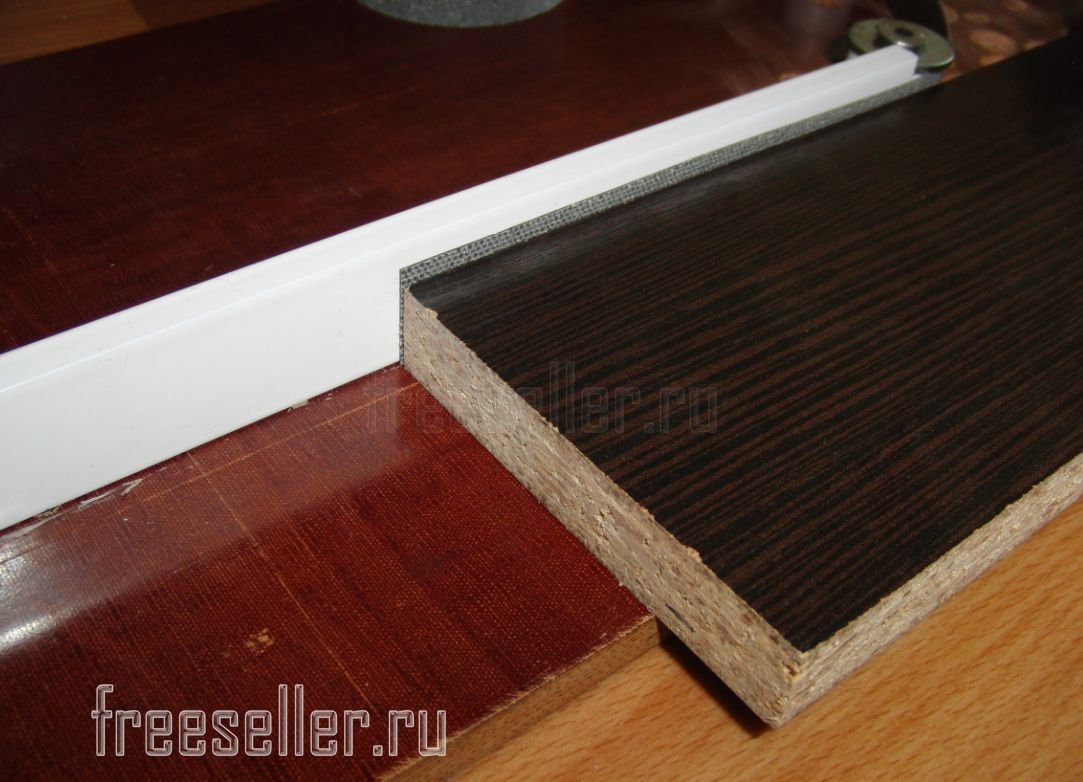

Разогретую ленту захватываем заготовкой и ведём по направляющей. Лента будет подаваться автоматически - заготовка просто тянет её за собой, и рулон с лентой разматывается.

 Наклейка мебельной кромки при помощи самодельного станка с третьей рукой

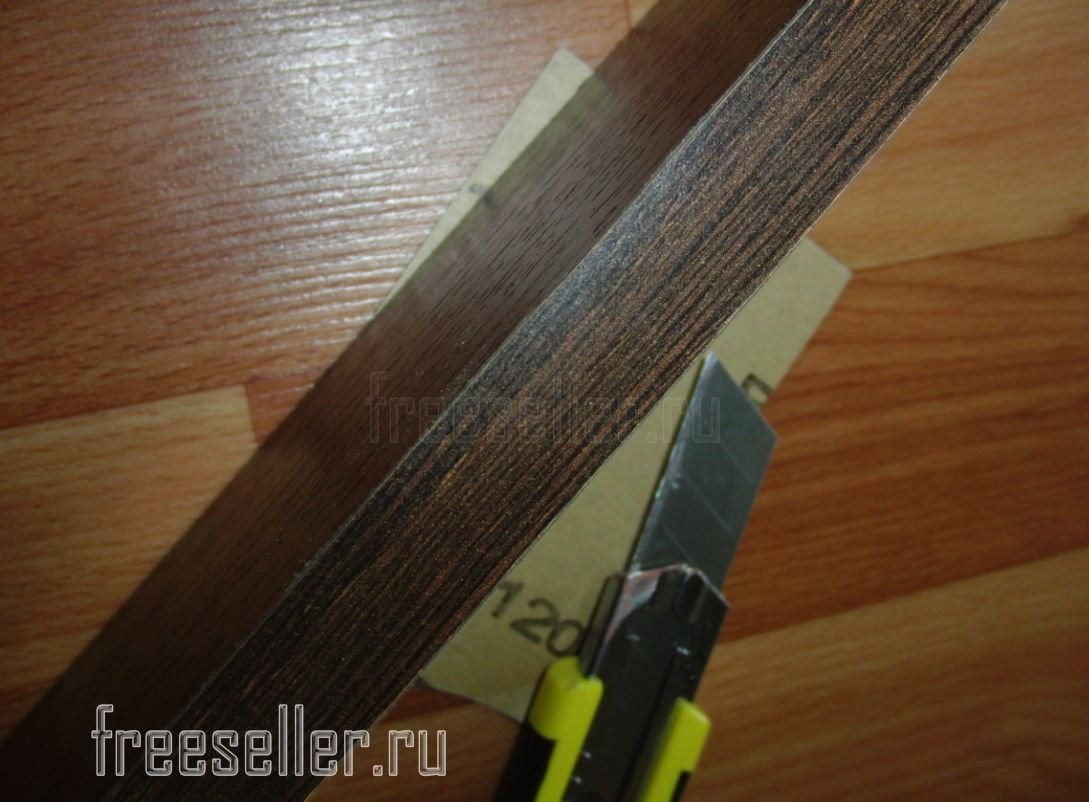

После срезания излишка ленты ножом и обработки наждачной бумагой получилась готовая деталь, по внешнему виду не уступающая заводской.

 Наклеенная мебельная кромка при помощи самодельного станка
