Стойка для ремонта велосипеда своими руками из пластиковых труб


Как можно просто и быстро изготовить своими руками стойку для ремонта велосипеда из PVC или полипропиленовых труб.


Любители велосипедисты, которым приходиться ремонтировать или обслуживать велосипед знают - как тяжело это сделать без специальной подъемной стойки для фиксации велосипеда на время ремонта на удобной высоте.


Профессиональные стойки стоят дорого, а между тем изготовить можно изготовить простую самоделку, материалов для которой послужат остатки pvc или пластиковых труб, например, после ремонта.


Стойка для ремонта велосипеда своими руками из пластиковых труб

Стойка для ремонта велосипеда своими руками из пластиковых трубСтойка для ремонта велосипеда своими руками из пластиковых труб

Материалы и инструмент

трубы и фитинги

Диаметр труб и фасонных частей (PVC 1 1/2 PPR 40)

  • Труба длиной 38 см - 4 шт. (для основания)
  • Труба длиной 90 см - 2 шт. (для ножек)
  • Труба длиной 41 см - 1 шт. (нижняя поддержка)
  • Труба длиной 130 см - 1 шт. (выдвижная опора)
  • Труба (PVC 2" PPR 50-63) 8 см- - 1 шт. (для опоры)
  • Тройник - 3 шт.
  • Угол 90 градусов - 2 шт.
  • Заглушка - 3 шт.
  • Крестовина - 1 шт.
  • клей для PVC труб

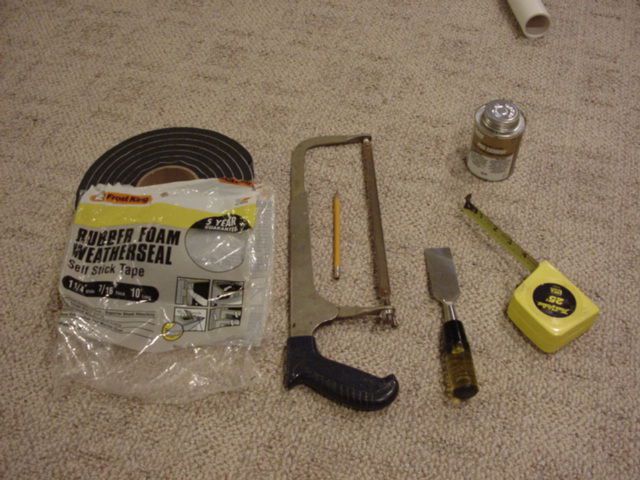

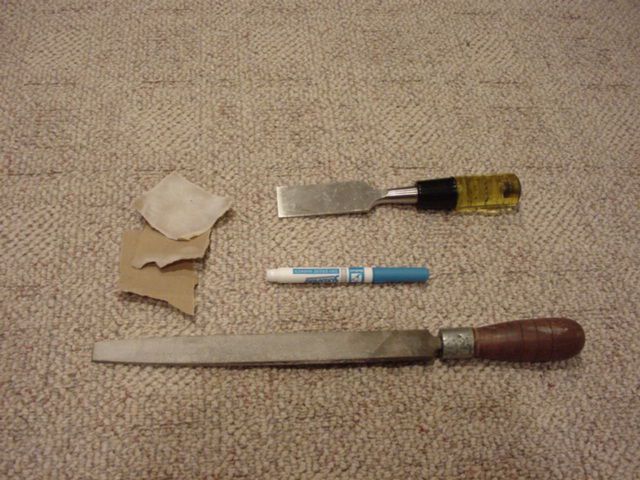

Инструменты:
  • труборез;
  • рулетка;
  • стамески или гравер;
  • карандаш;
  • файл;
  • наждачная бумага.

Изготовление стойки

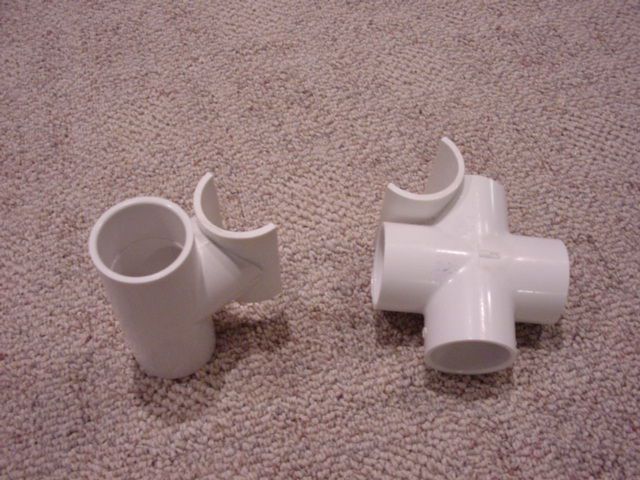

Кронштейн для поддержки велосипедной рамы

Изготовление кронштейнов для закрепления велосипеда на стойке, самая трудоемкая на первый взгляд операция. Но на самом деле - здесь нет ничего сложного.

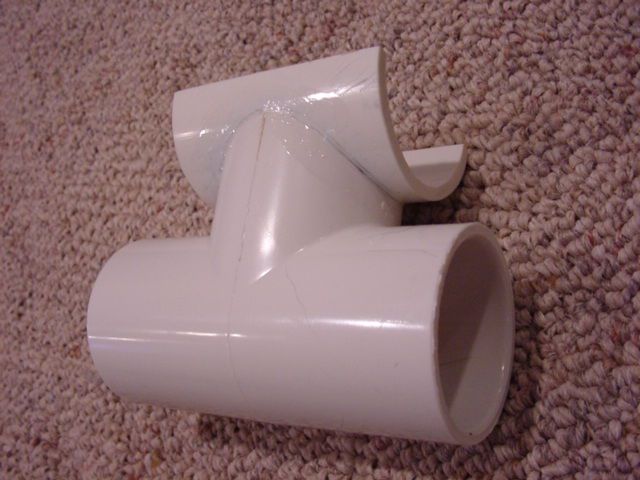

Верхняя опора изготавливается из тройника. Торцевая часть тройника подрезается под радиус трубы и склеивается на pvc клей.

Для склеивания опоры использован тройник разрезанный пополам.

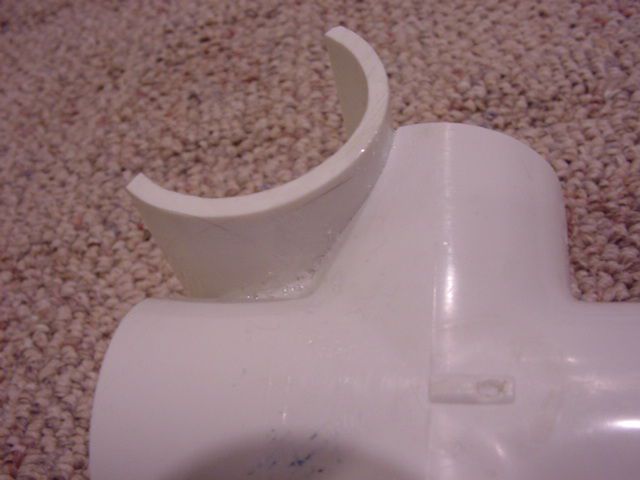

Нижняя поддержка делается из крестовины. На крестовину клеится кусок трубки диаметров 2 дюйма для pvc или 50-63 для PPR. Длина

трубки - 8 см.

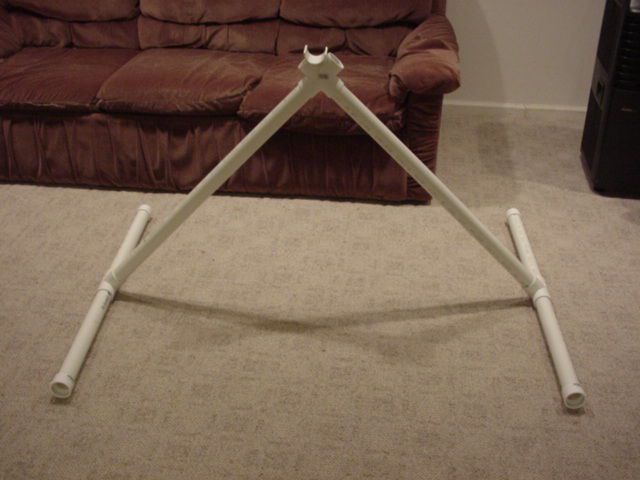

Сборка опорных ног и поперечин

Здесь думаю все понятно всем и сразу, пайка и склеивание труб - одна из самых простых операций.

Размеры трубок указаны выше в списке материалы.

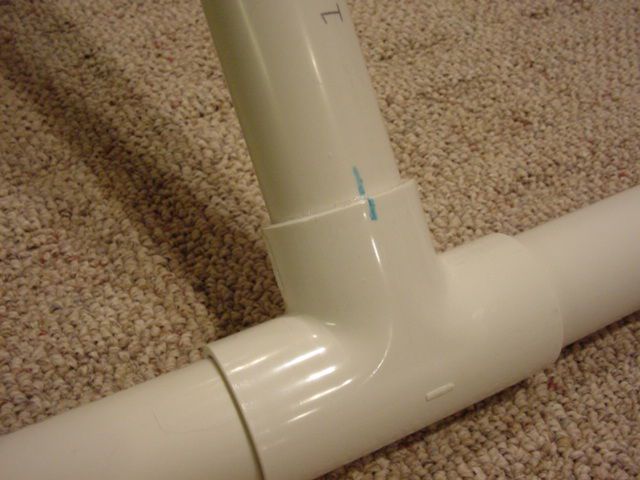

Для соблюдения соосности при склейке или пайке - можно нанести метку на трубу и фасонную часть.




Изготовление поддержек для велосипедной рамы

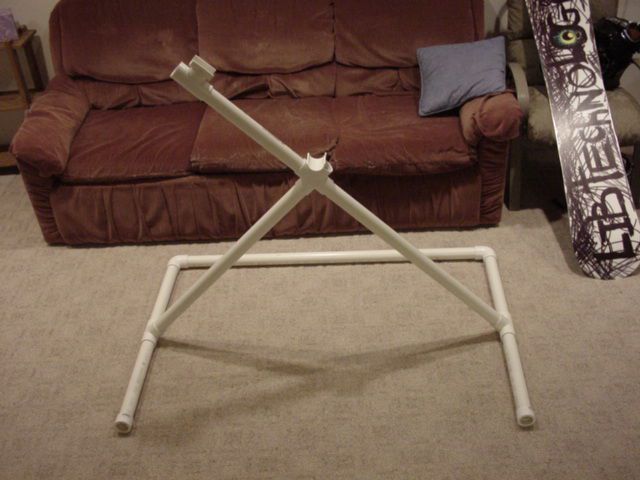

После того как стойка склеена или спаяна. Осуществляем финишную обработку и подгонку под раму велосипеда.

Спаиваем трубы с 2-мя углами, с 2-мя тройниками. не забываем про заглушки.

  Стойка для ремонта велосипеда из пластиковых труб


Подрезаем при помощи гравера отверстие под нижнюю каретку.

  Стойка для ремонта велосипеда из пластиковых труб

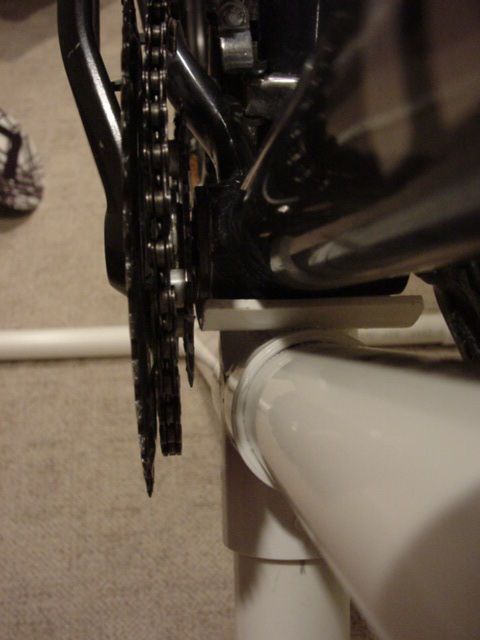

Не забываем подогнать зазор между креплением нижней опоры и велосипедной звездочкой.

  Стойка для ремонта велосипеда из пластиковых труб

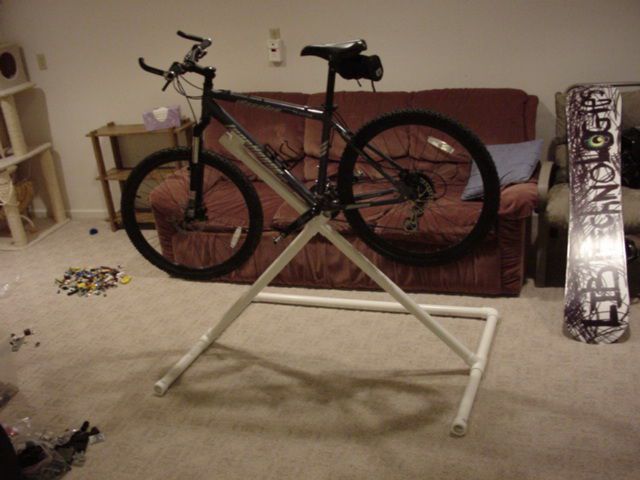

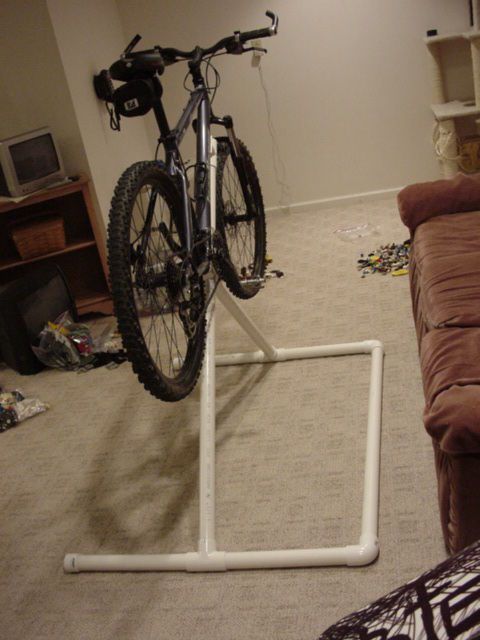

После всех операций по подгонке - стойка для ремонта велосипеда готова.

  Стойка для ремонта велосипеда из пластиковых труб


Конструкция не лишена недостатков - но главное как говориться идея, если есть у кого пожелания и предложения - добавляем в комментарии.
