Вариант устройства для открывания винтовых крышек

  • Опубликовано: 16 февраля 2018

Устройство для открывания винтовых крышек


Еще один вариант самодельного устройства для открывания банок с винтовыми крышками.


Привет всем самодельщикам!

В одной из своих прошлых статей, я рассказал о том, как из обычного болта с гайкой и шайбами, можно сделать простое приспособление для открывания банок с винтовыми крышками (смотри мою статью «Простое приспособление для открывания винтовых крышек»).


И после этого мне стало интересно, какие самоделки на эту тему есть в Интернете. Оказалось, что, пожалуй, самое популярное устройство для открывания винтовых крышек, фигурирующее в Интернете, это приспособление из деревянной дощечки с косым спилом, к кончику которого крепится лента, сделанная, как правило, из пластиковой бутылки. При помощи этой ленты, накидываемой на винтовую крышку, и открывается банка.


Правда существенным недостатком такого устройства, является то, что эта лента в большинстве случаев никак не регулируется, из-за чего ей нельзя открывать банки с разными диаметрами крышек.


В итоге, я решил продолжить эксперимент по изготовлению приспособлений для открывания банок с винтовыми крышками, и сделать подобное устройство. Только в своем устройстве я решил сделать ленту из прочного кожаного ремешка регулируемой длины, для открывания крышек различных диаметров.

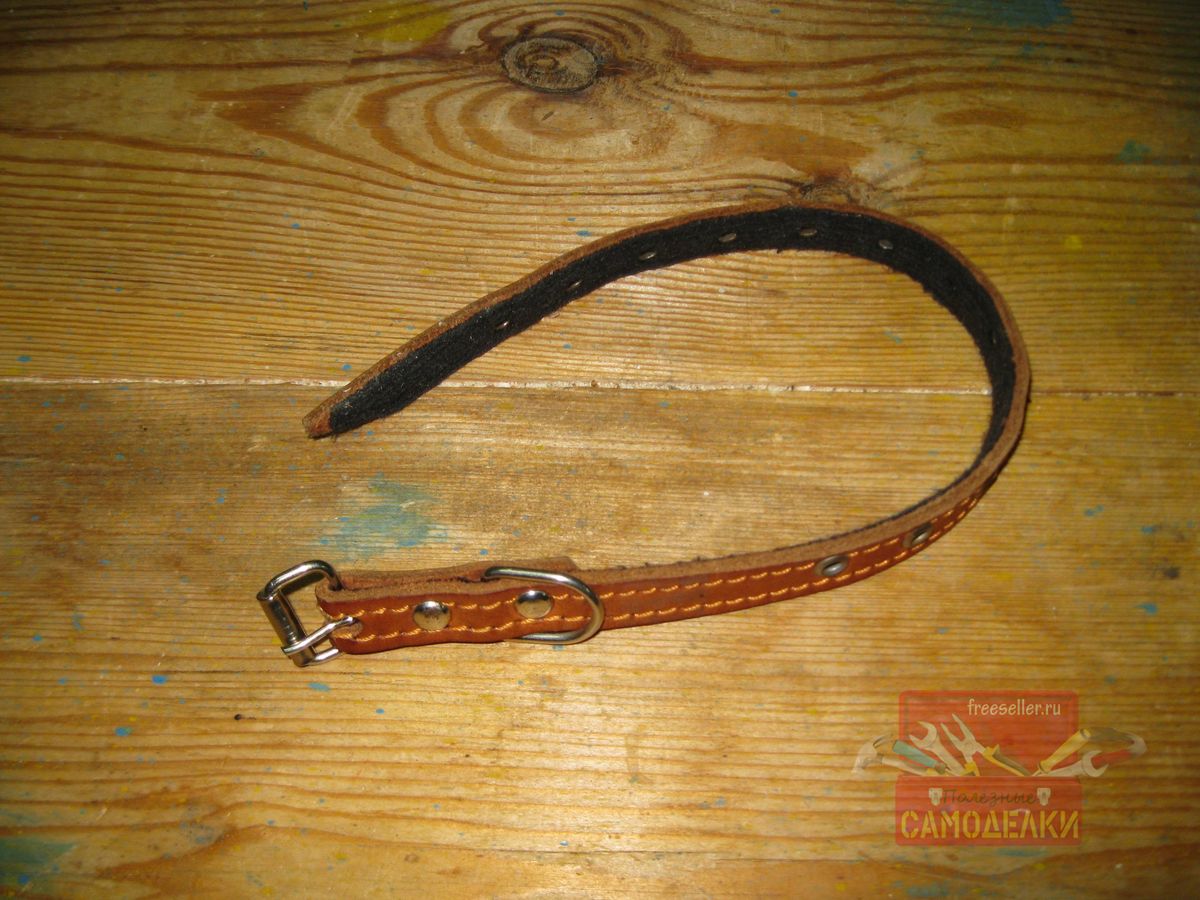

Причем в качестве ремешка, я решил использовать вот такой бесхозный собачий ошейник небольшого размера.

Приспособление для открывания винтовых крышек
Надо сказать, что ошейник этот совсем новый и ни разу не использованный по основному назначению, хотя висит он у нас уже лет 10-12. А история его такова, что в свое время была у нас маленькая собачка для которой, собственно, и был куплен этот ошейник. Однако надеть его так и не успели, поскольку буквально на следующий день, эта собачка трагически погибла, попав под машину. С тех пор у нас были и другие собаки, однако все они были довольно крупных размеров, поэтому этот ошейник так и не пригодился. И вот его-то я и решил использовать.

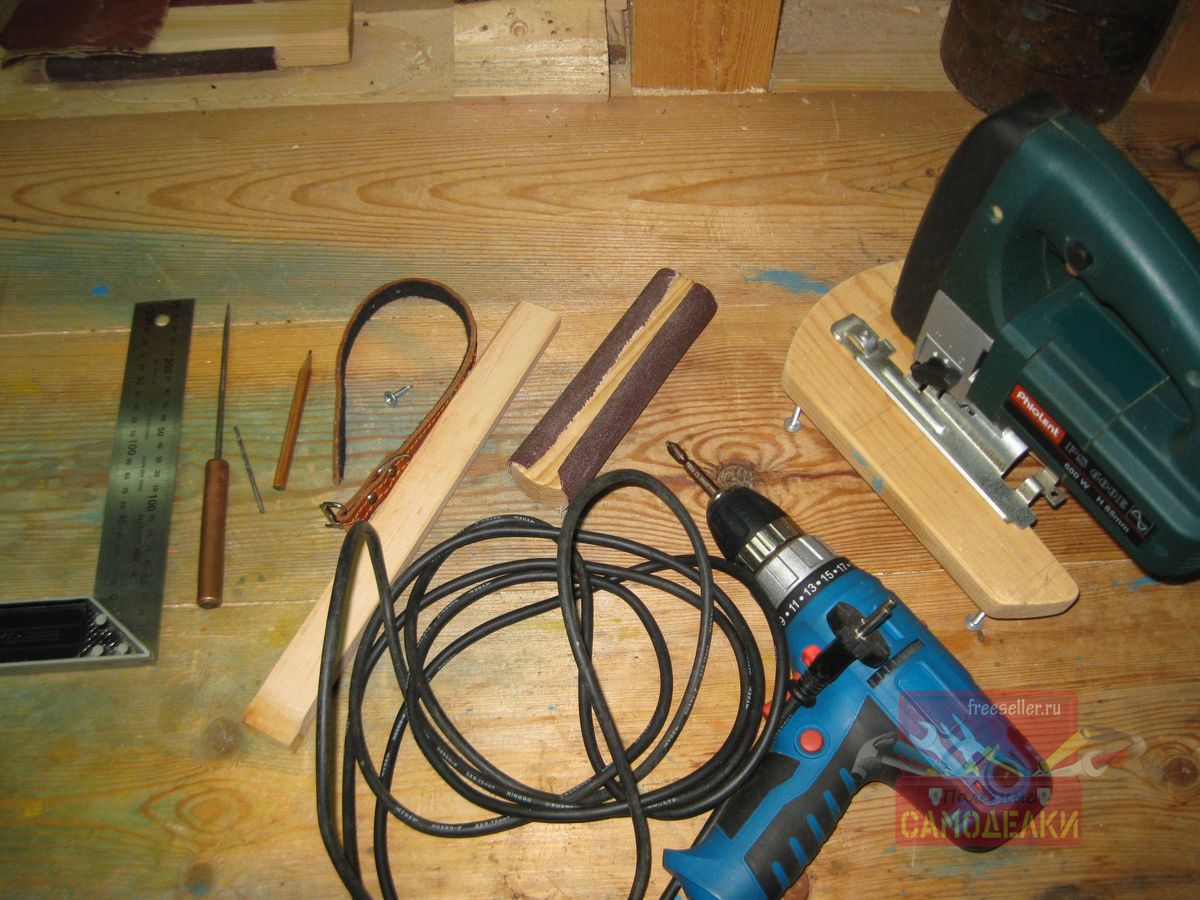

Материалы и инструменты

Таким образом, мне потребовались следующие принадлежности:


Материалы и крепежные элементы:

  • Деревянная планка толщиной 1,2 см, шириной 4 см, и длиной 15-20 см.;
  • Один шуруп с прессшайбой 4х15 мм;
  • Сам ошейник.

Инструменты:

  • Чертежный и мерительный инструмент (карандаш и угольник);
  • Шило;
  • Электролобзик с пилкой для фигурного реза;
  • Электродрель-шуруповерт;
  • Сверло по металлу диаметром 2,5 мм;
  • Наждачная бумага.


Изготовление приспособления

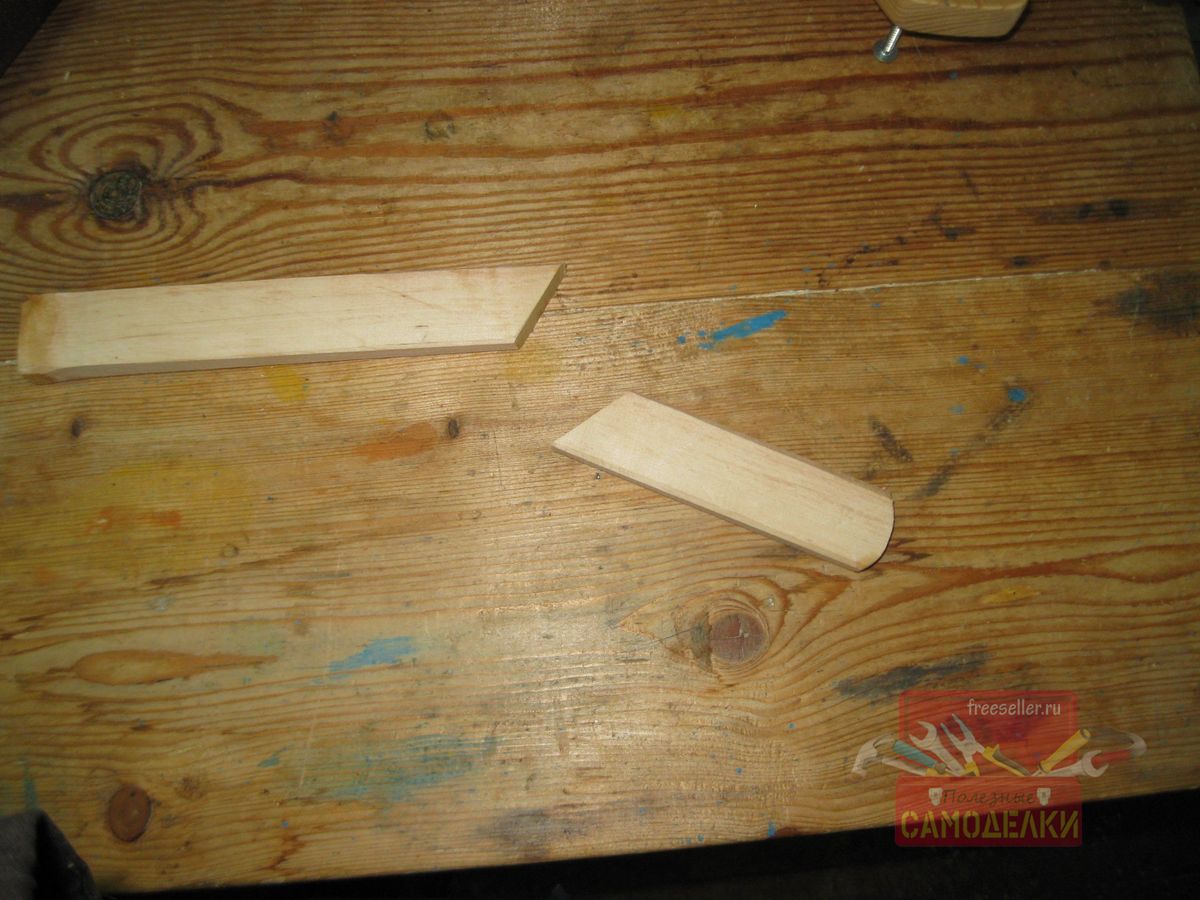

Сначала при помощи электролобзика, я выпилил такую деревянную заготовку для рукоятки.

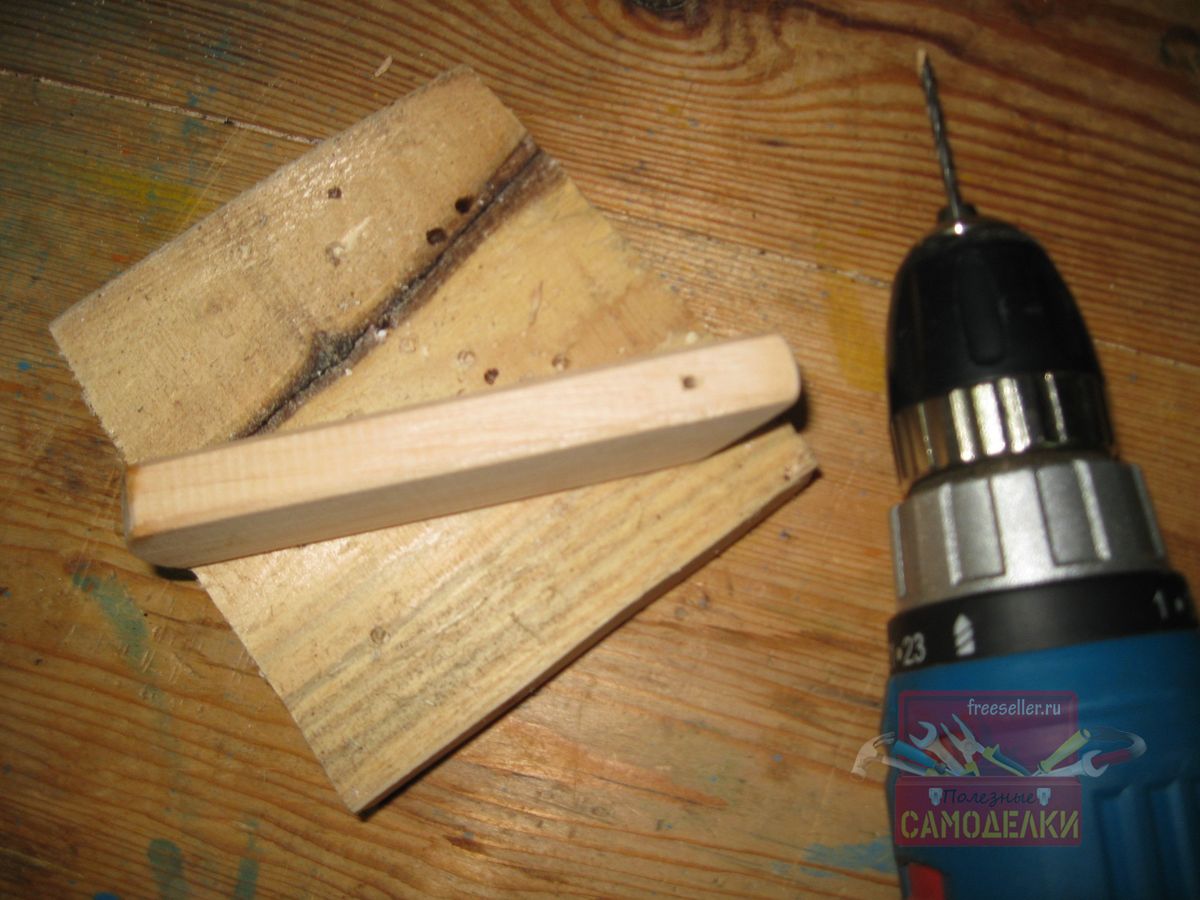

Затем в верхней части данной заготовки, просверлил глухое отверстие диаметром 2,5 мм, под шуруп, чтобы рукоятка не треснула.



Саму рукоятку обработал наждачной бумагой.

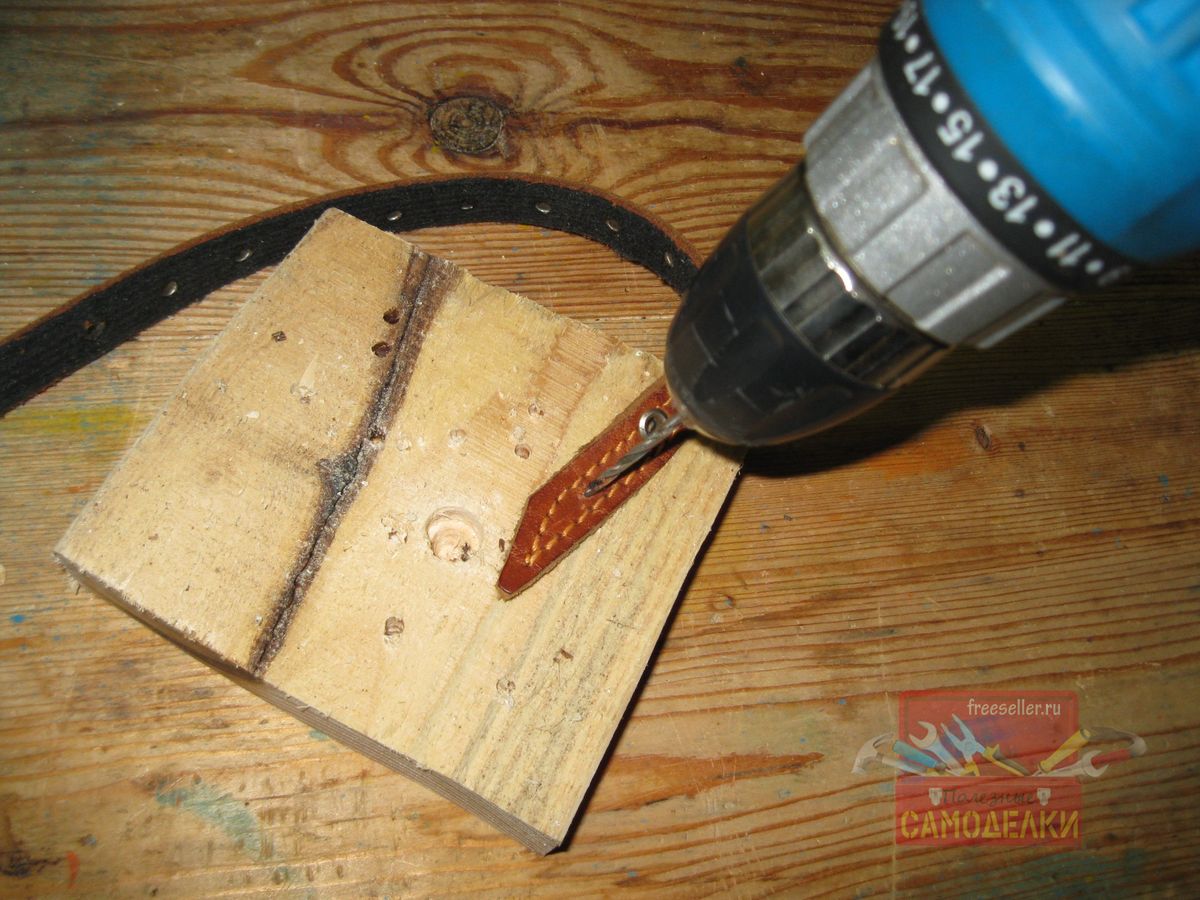

Такое же отверстие, просверлил и в кончике ошейника.

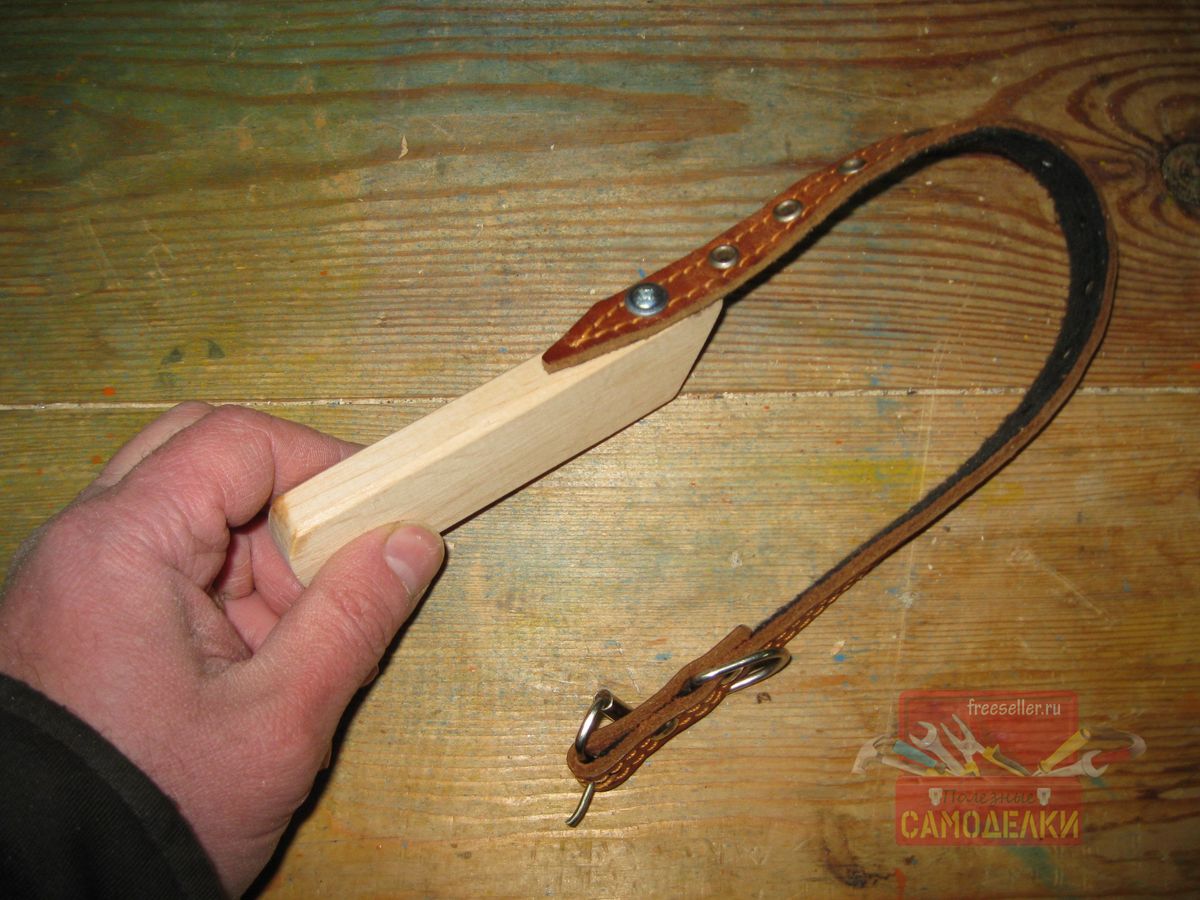

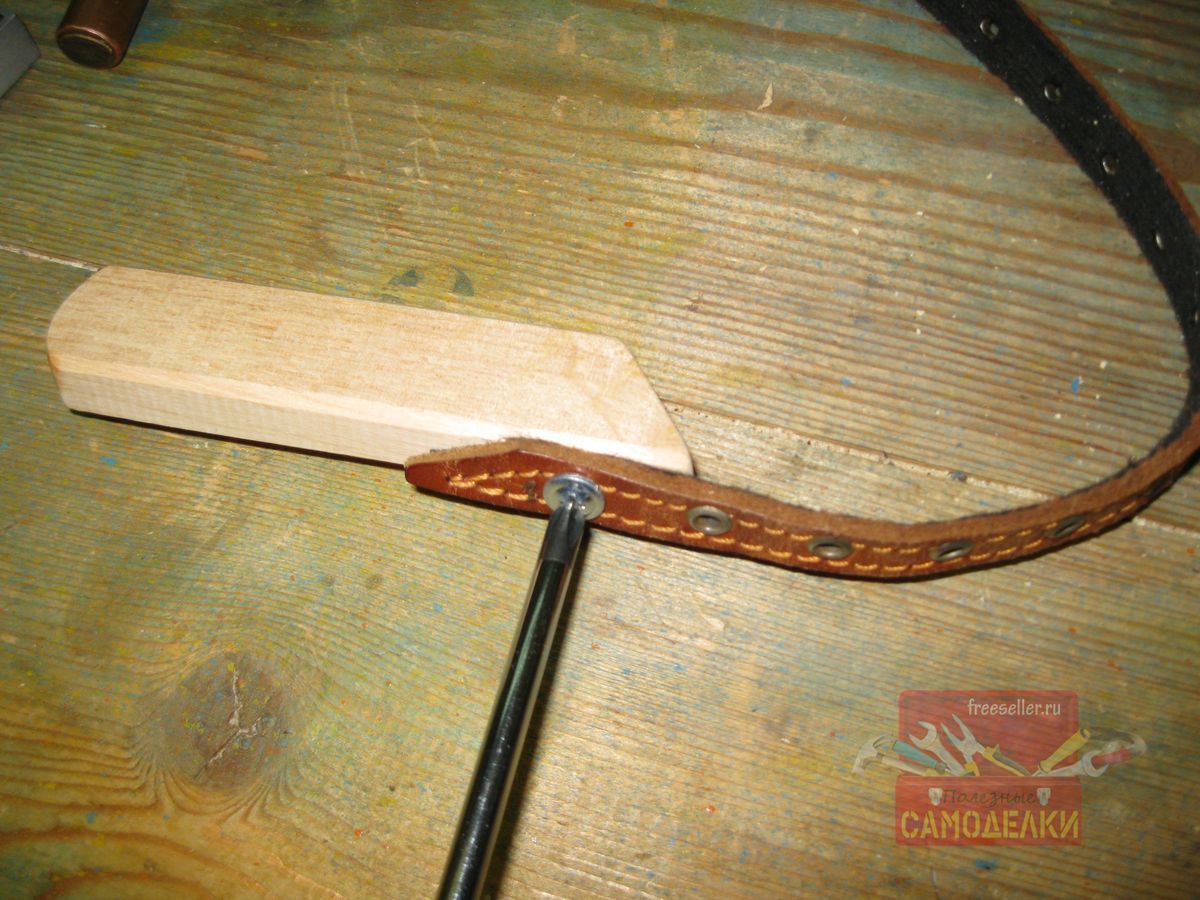

Затем привернул ошейник к рукоятке, шурупом с прессшайбой.

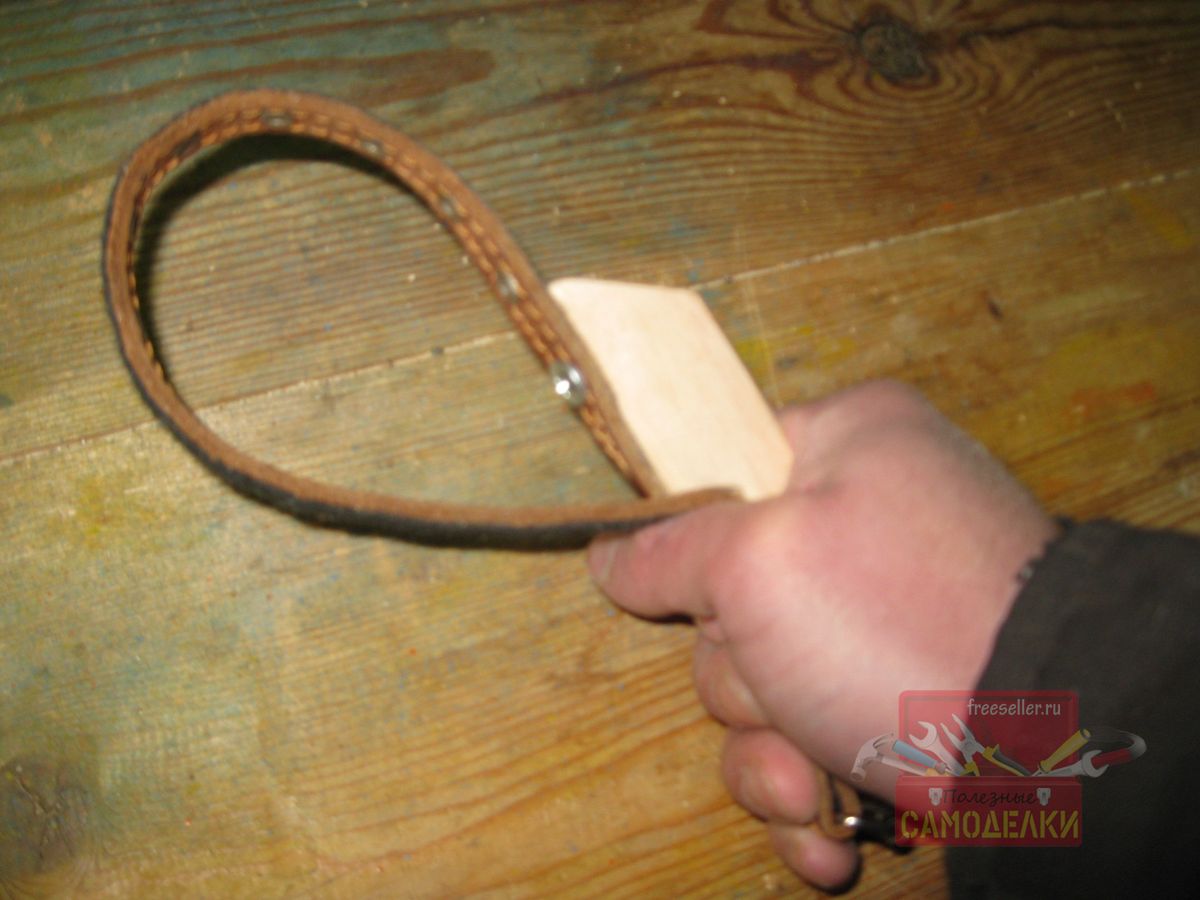

Причем привернул я его так, чтобы при формировании петли из ошейника, внутри был кожаный слой для обеспечения лучшего трения между ремешком ошейника и крышкой банки.

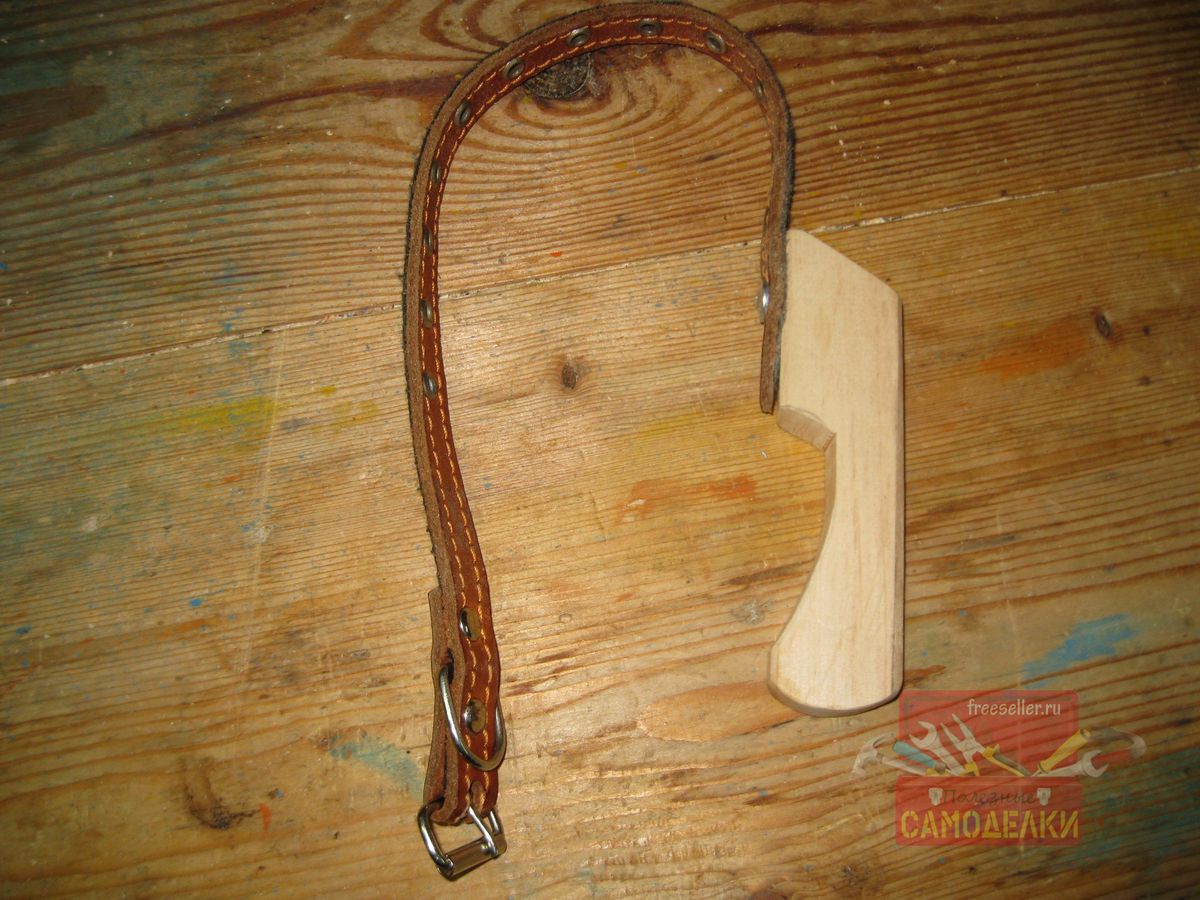

Поскольку я не буду фиксировать свободный конец ошейника, чтобы можно было регулировать размер петли, то этот конец придется удерживать рукой. Чтобы его было проще и удобнее удерживать, я пропилил в рукоятке вот такую выемку.

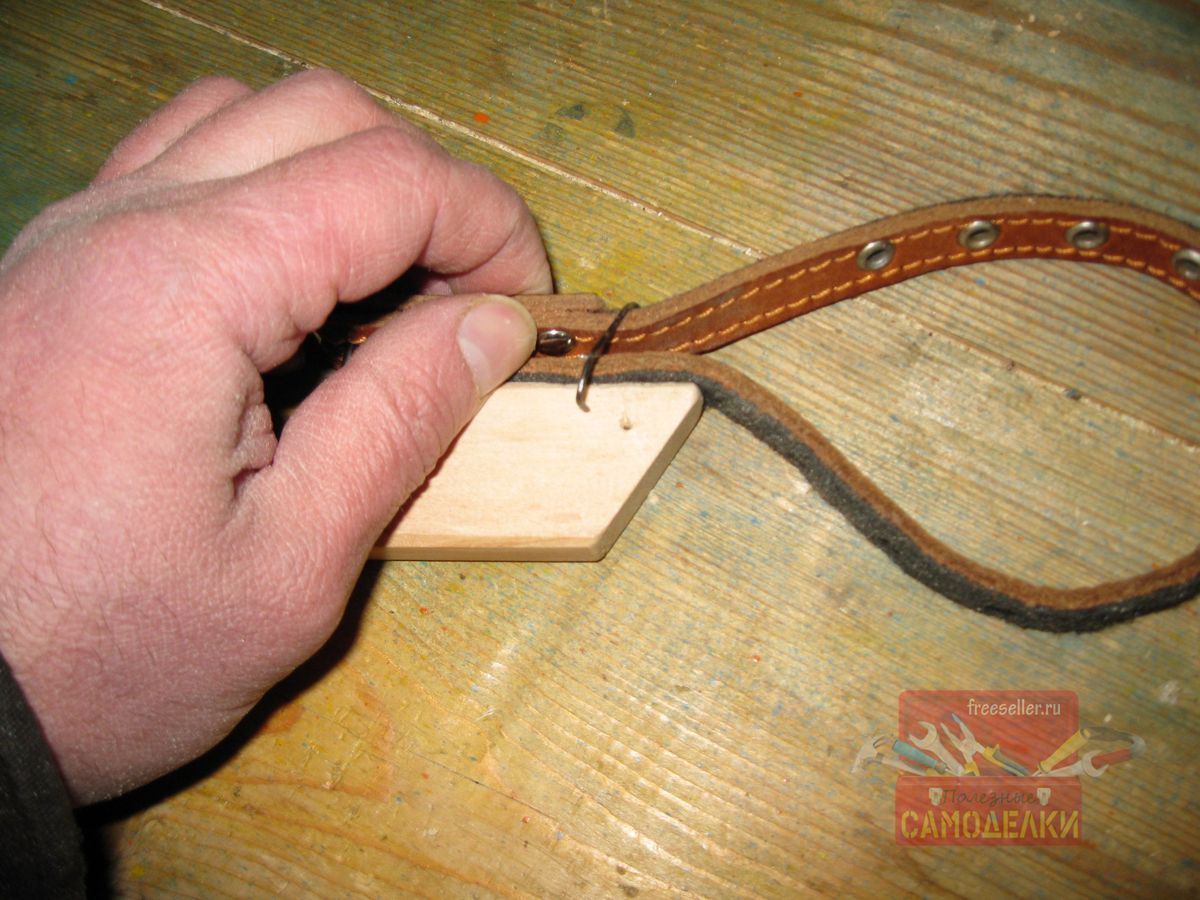

Теперь свободный конец ошейника будет легко удерживать большим пальцем правой руки.



Кроме того, чтобы ошейник всегда был сложен в петлю, я решил дополнительно сделать из проволоки небольшую скобку.

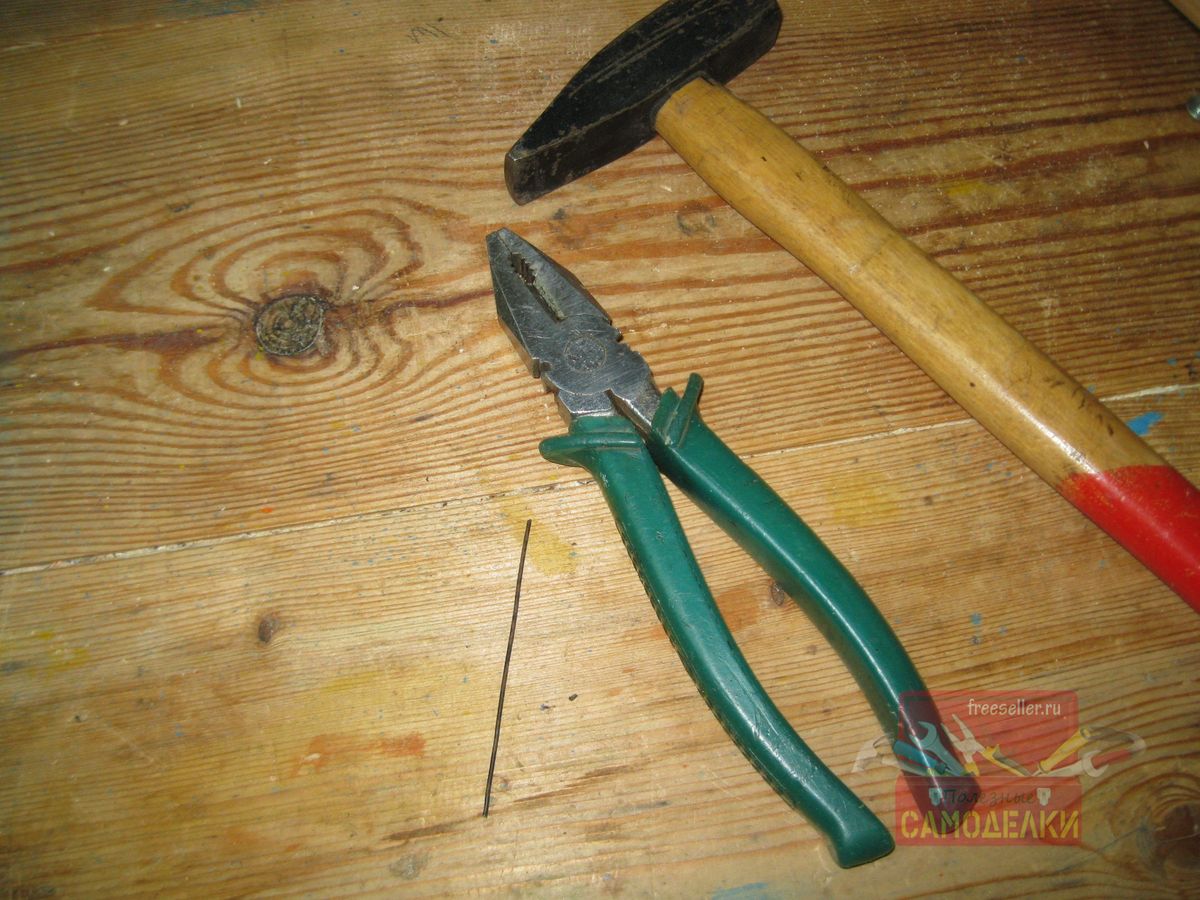

Для этого мне понадобились, небольшой отрезок проволоки, диаметром 1 мм, а также молоток и пассатижи.

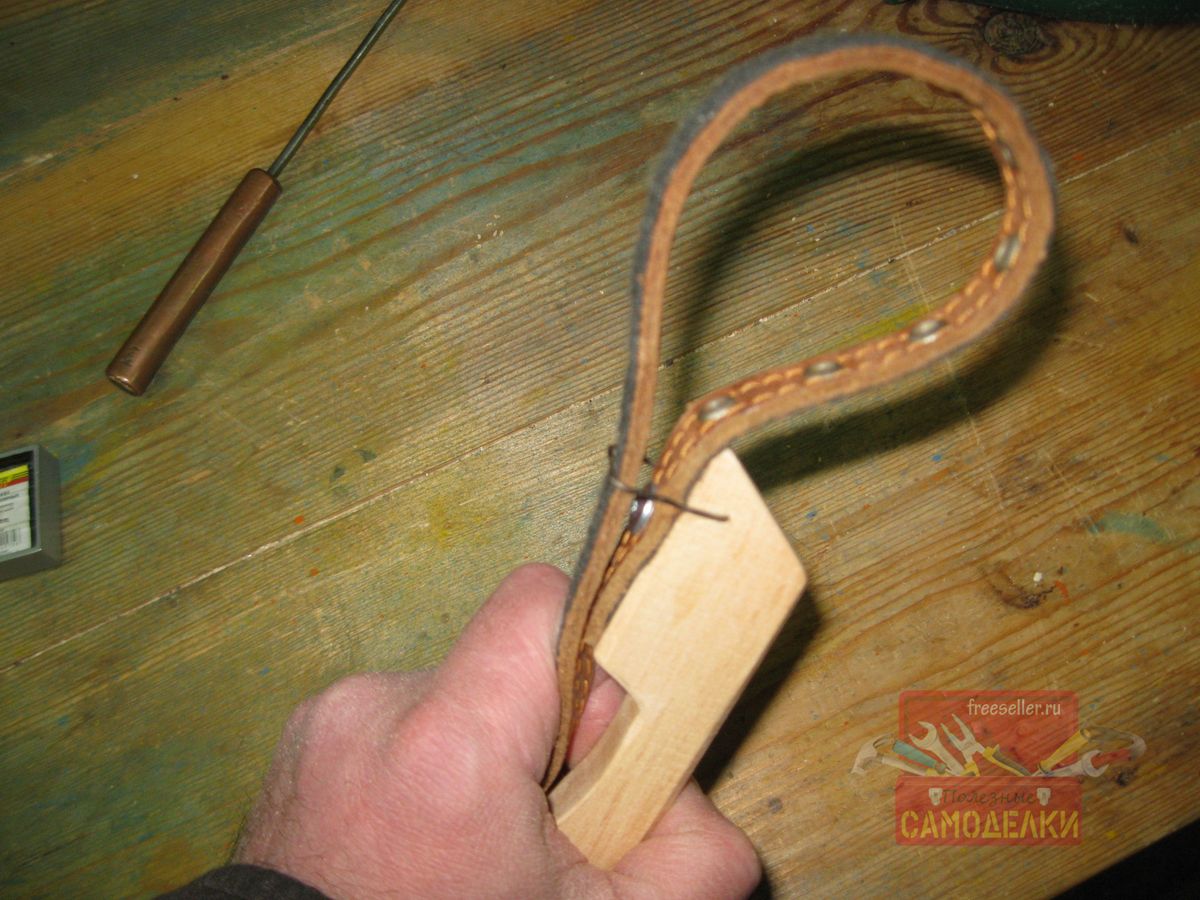

Из проволоки я сделал скобку, которую прикрепил, просто забив молотком ее кончики с двух сторон верхней части рукоятки.



Скобка, конечно, получилась хиловатая, но с другой стороны, на нее и не будет приходиться большая нагрузка.

И вот мое устройство готово!

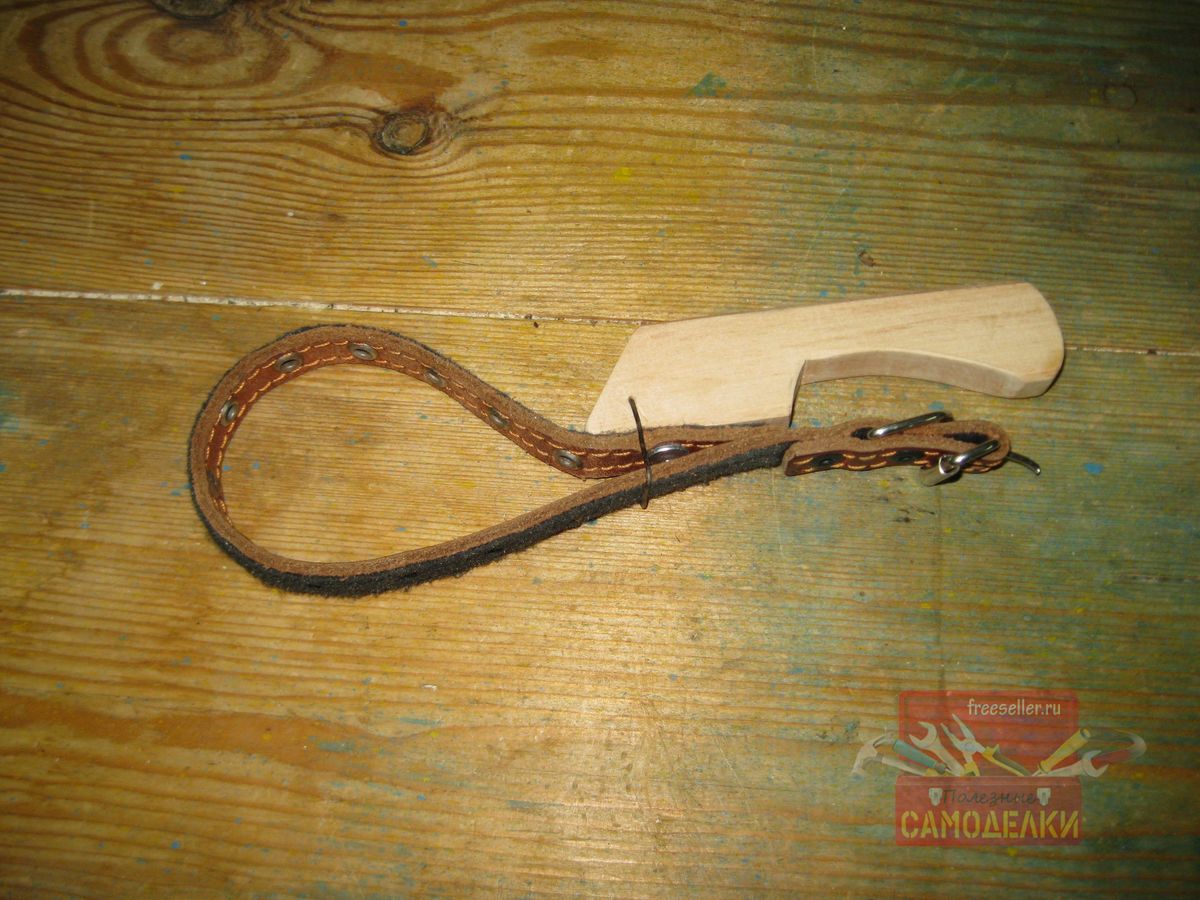

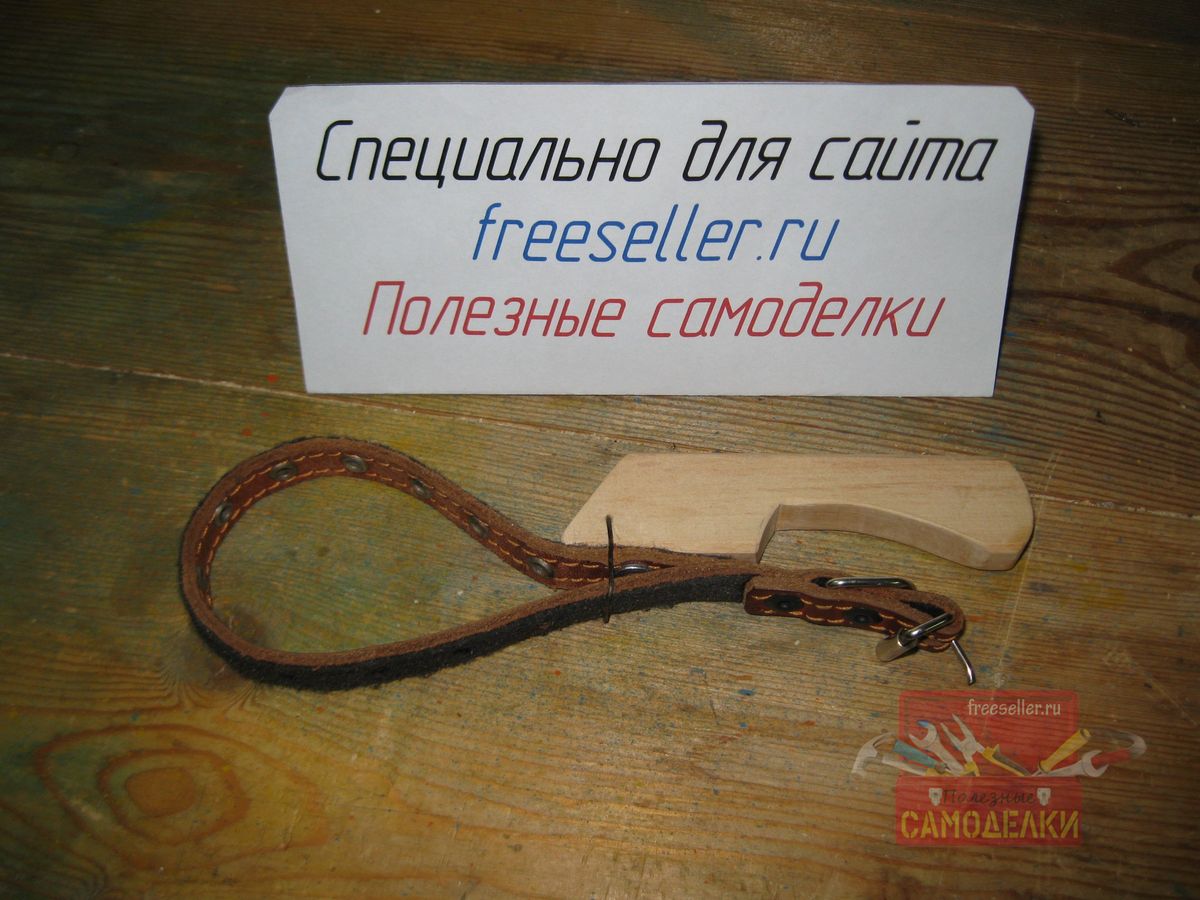

Фотографии готового устройства


Самодельное приспособление для открывания винтовых крышекСамодельное устройство для открывания винтовых крышек


Испытание устройства

Теперь настал черед, испытать устройство в деле.

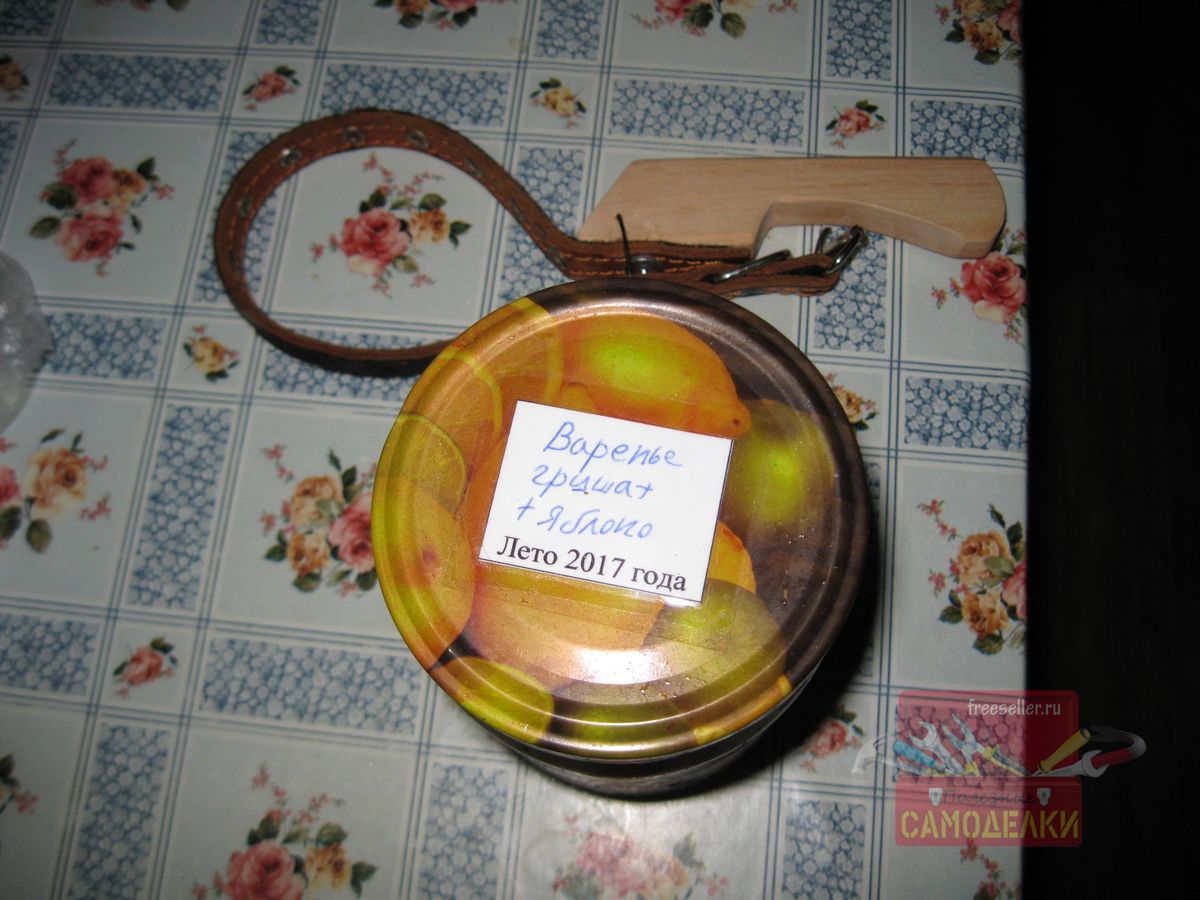

Сначала я попробовал открыть банку с крышкой небольшого диаметра.


Самодельная открывалка для винтовых крышек

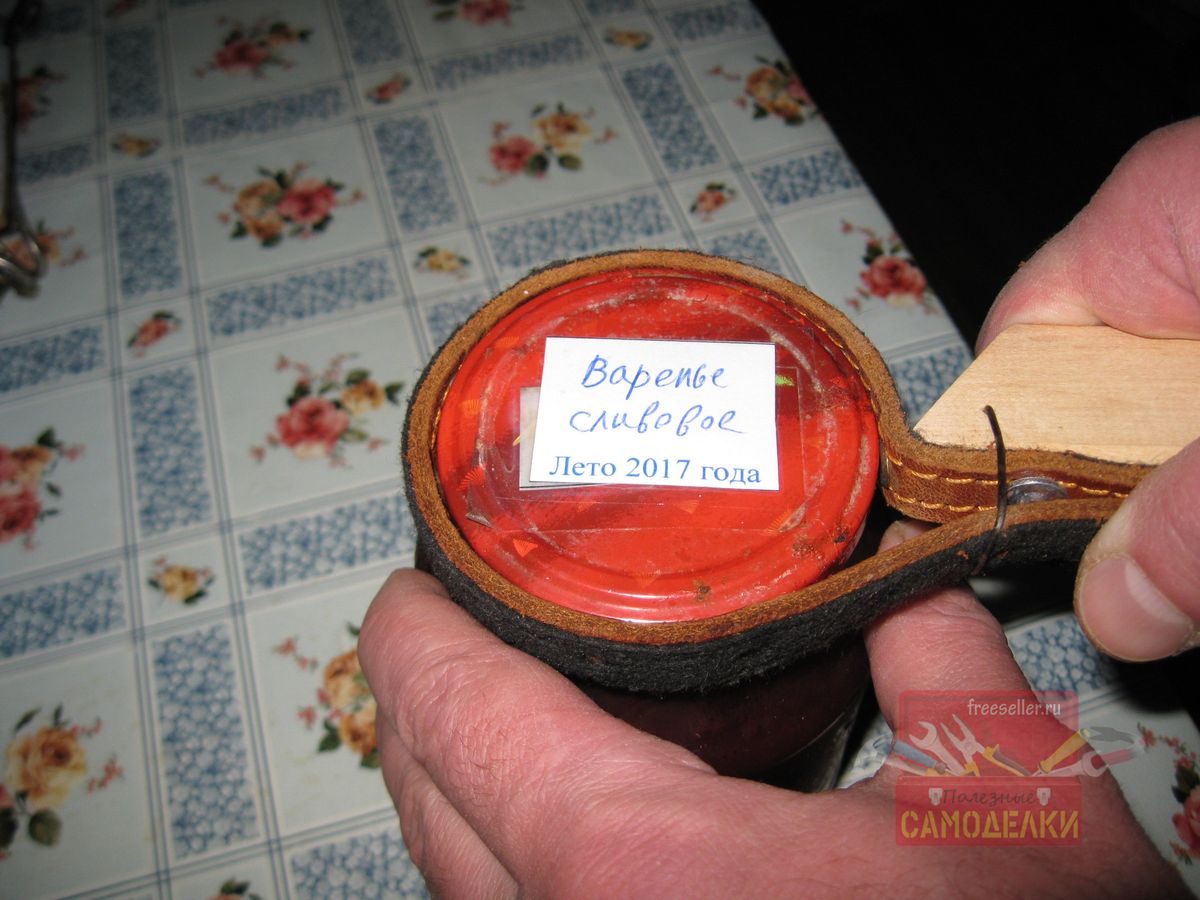

Для этого надел петлю на крышку.


Самодельная открывалка для винтовых крышек

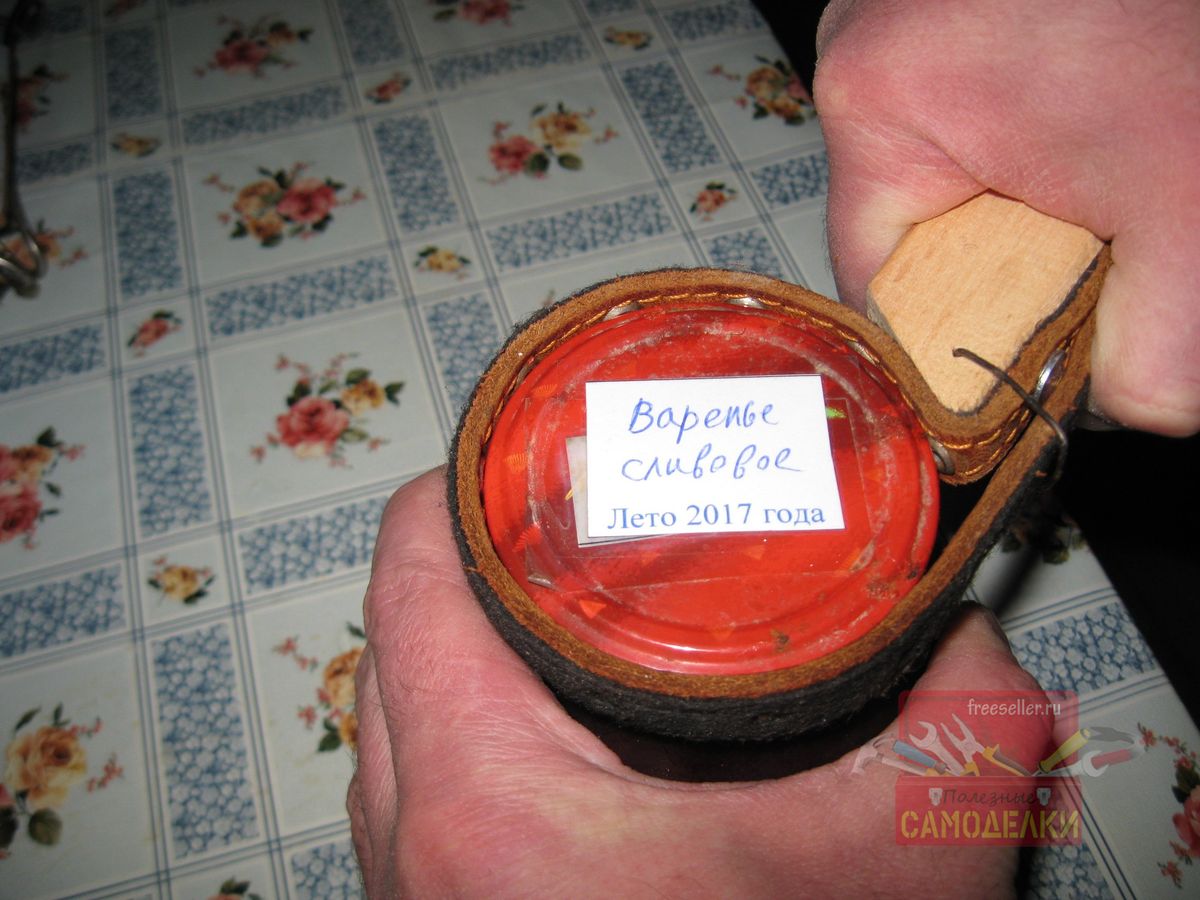

И затягивая петлю, потянул рукоятку в сторону так, чтобы косой срез сверху рукоятки, обкатывался по боковой поверхности крышки, одновременно прижимая свободный конец ошейника большим пальцем правой руки.


Открывание винтовых крышек самодельным приспособлением

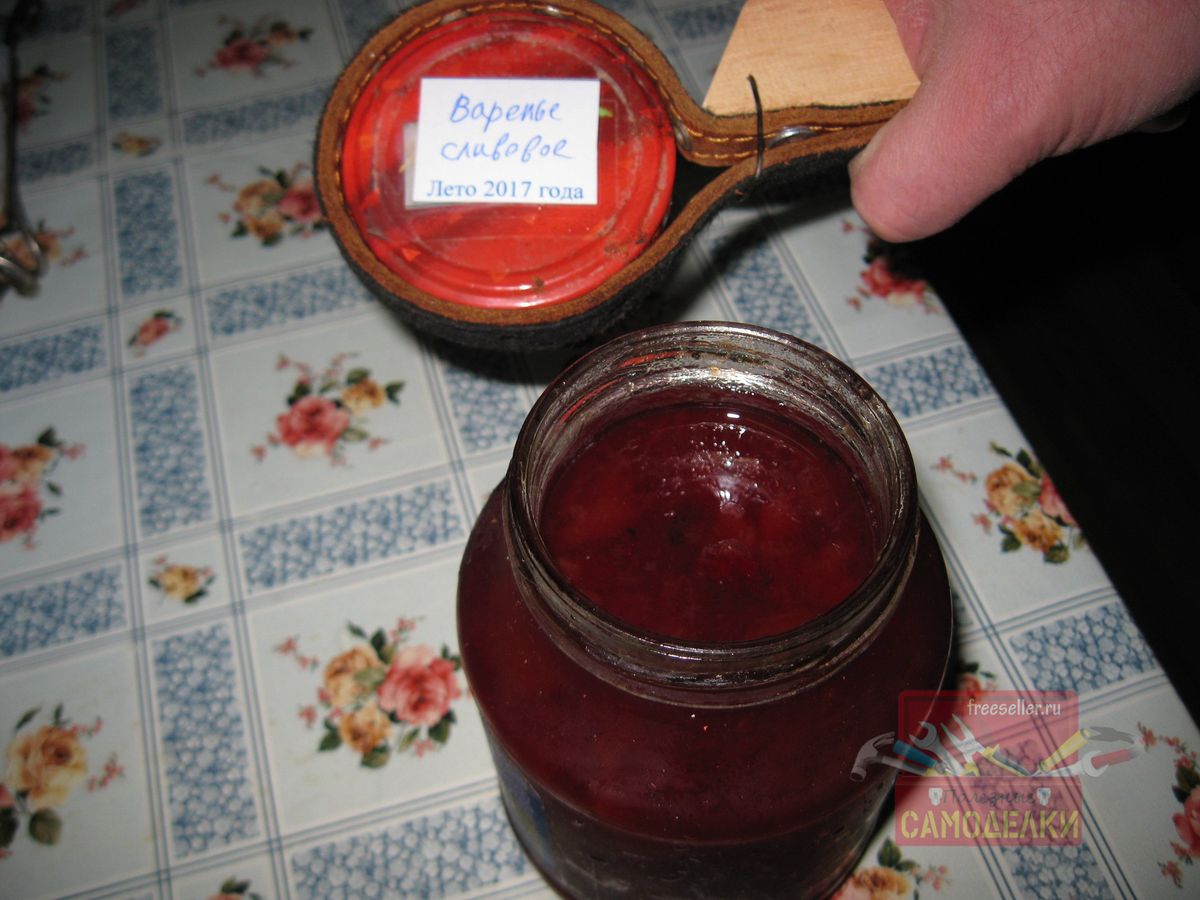

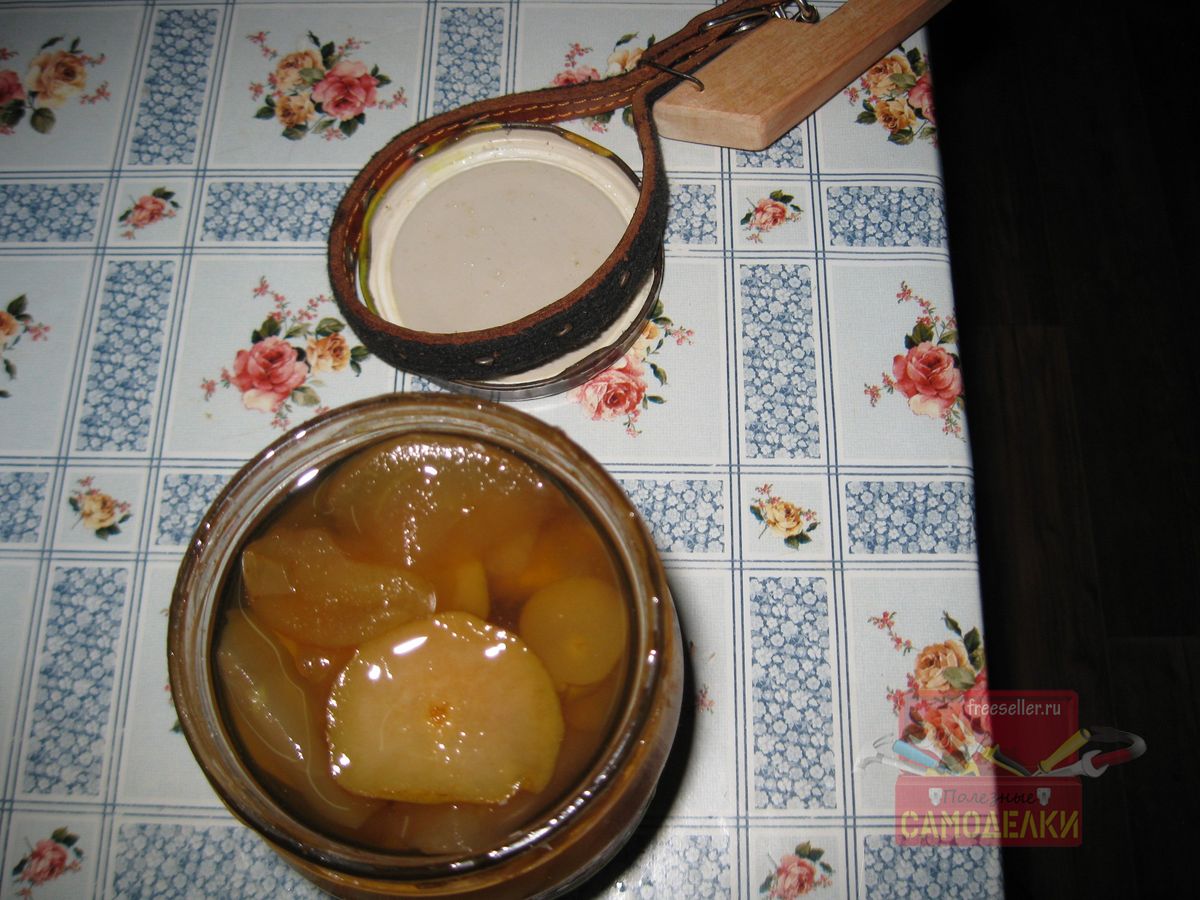

В результате, банка открылась без особых проблем.


Самоделки - открывалка для винтовых крышекСамоделки - открывалка для винтовых крышек

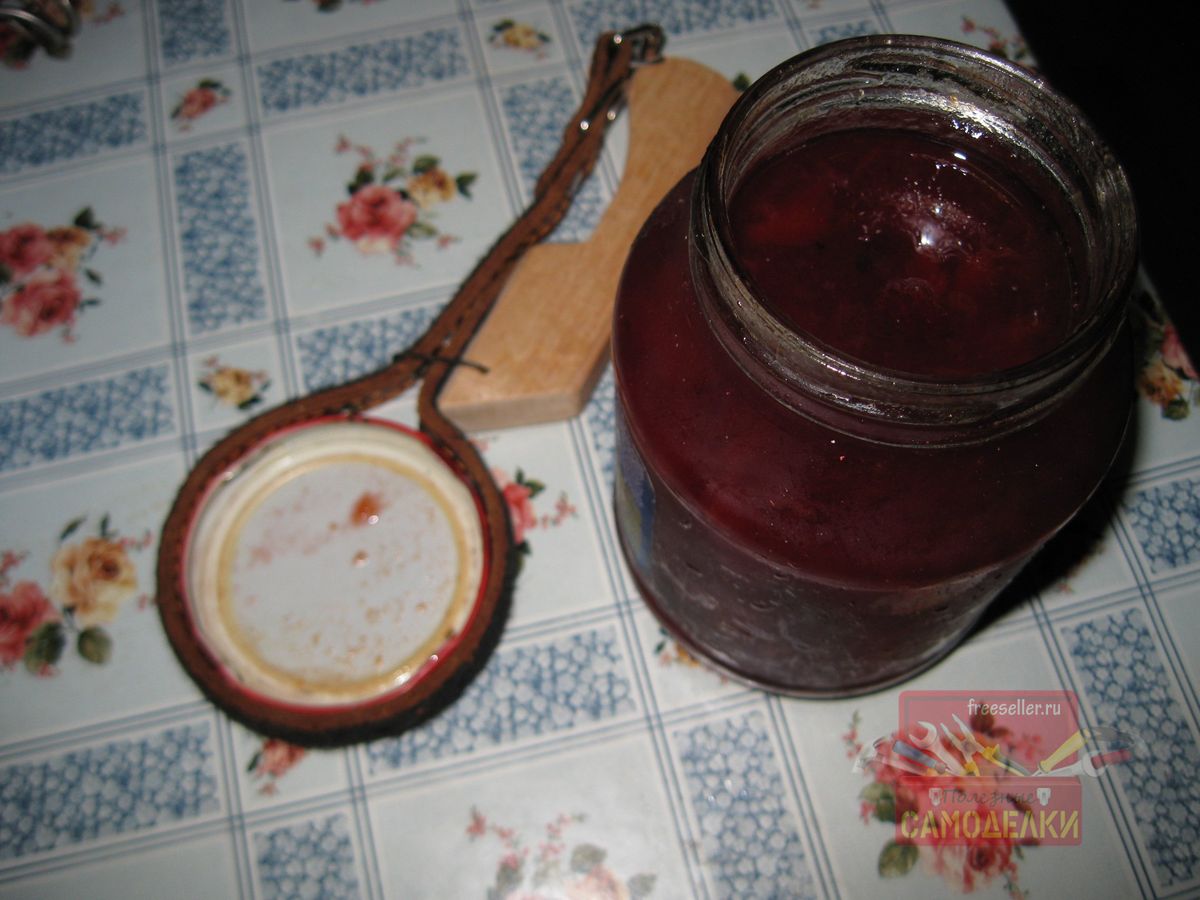

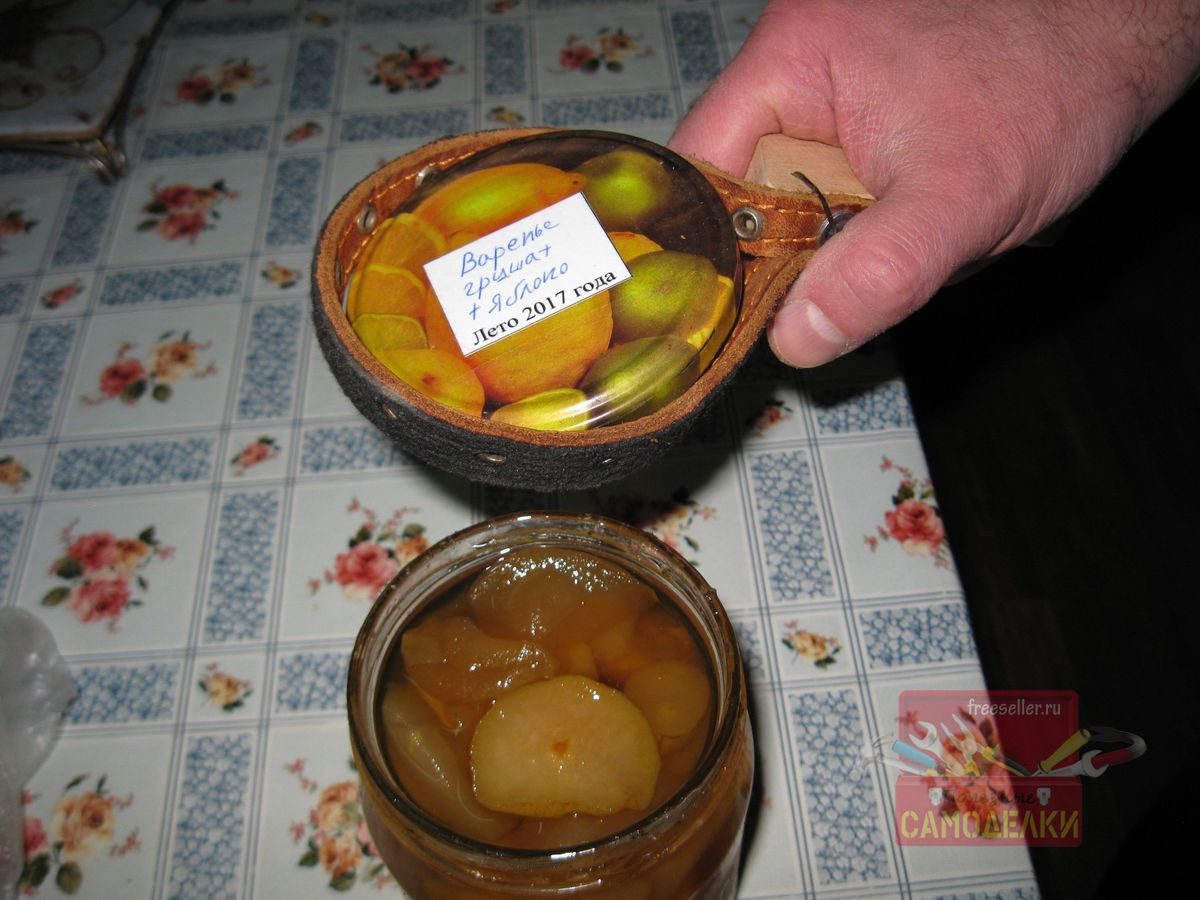

Затем таким же образом, я открыл и банку с крышкой побольше.


простая открывалка для винтовых крышек своими рукамипростая открывалка для винтовых крышек своими рукамипростая открывалка для винтовых крышек своими рукамипростая открывалка для винтовых крышек своими руками

В общем, по результатам испытаний можно констатировать, что подобное устройство является вполне работоспособным.


Однако при этом выявилось и несколько недостатков.

Во-первых, из-за того, что ремешок данного ошейника достаточно узкий, он иногда сползает вниз при установке петли на крышку.


Приспособление для открывания для винтовых крышек своими руками

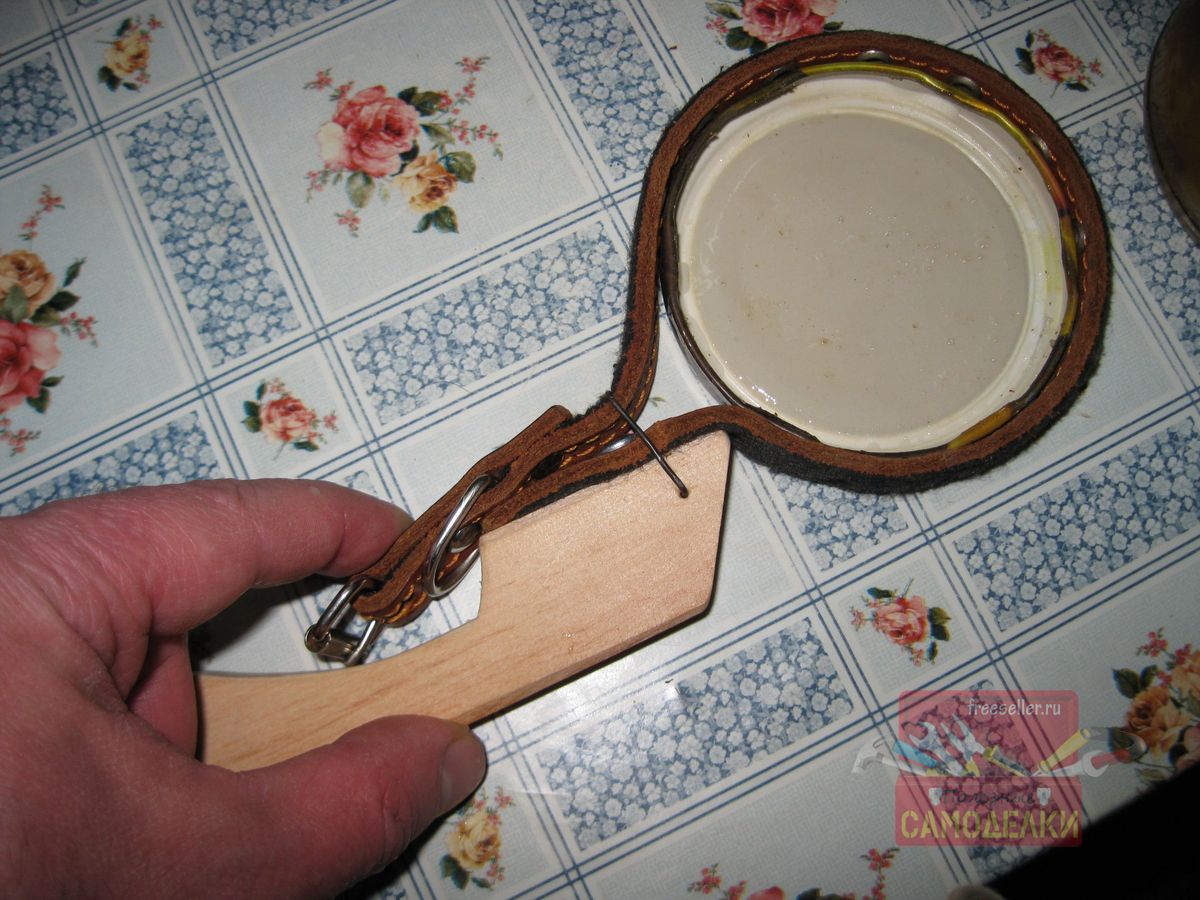

Во-вторых, поскольку ошейник небольшой и его ремешок довольно короткий, при открывании крышек большого диаметра, остается очень короткий свободный кончик ошейника так, что его неудобно удерживать прижатым в выемке рукоятки.


Приспособление для открывания для винтовых крышек своими руками

Разумеется, указанные недостатки легко исправить, если взять ремешок пошире и подлиннее. Можно, например, использовать в качестве такого ремешка отрезок поясного ремня или же ремешок от какой-нибудь сумки.


А вообще-то говоря, на мой взгляд, все-таки намного более удобный и простой способ открывания банок с винтовыми крышками, это простое поддевание крышки кончиком ножа (смотри мою статью «Как легко открыть банку с винтовой крышкой»).


При должной тренировке и аккуратности, при таком способе и крышка не повреждается, да и никаких дополнительных устройств не требуется.


Ну и на этом у меня все! Всем пока и простых, но удобных и полезных самоделок!
