Самоделки. Мини Снегоход из бензопилы

Делаем своими рукам и снегоход из старой бензопилы Дружба 4.

Идея изготовления снегохода



Снегоход из бензопилы своими руками Снегоход из бензопилы своими руками

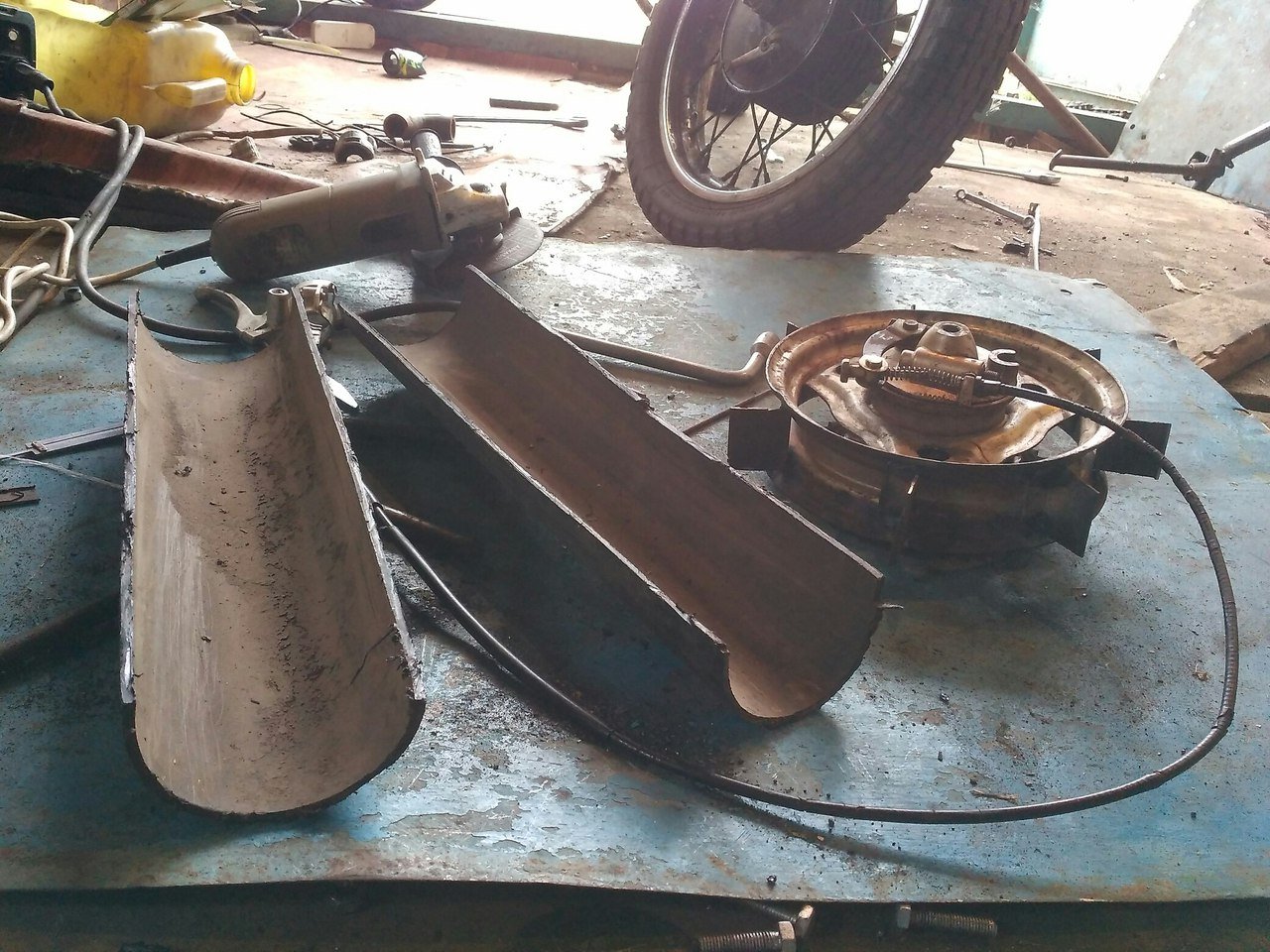

Вообще задумка пришла летом, сделать зимний транспорт для езды, изначально я хотел сделать снегоход с гусеницей, но понял что не вывезу по деньгам и по нужных инструментов в гараже, так что было принято решение сделать мини снегоход с задним колесом от скутера с наваренными уголками, начал строить 27 сентября 2017 года.



Конструкция снегохода



Передняя лыжа



Нашел обрезок старой пластиковой трубы и разрезал пополам нагревая горелкой выпрямил ее, после чего я взял 2 уголка сварил вместе, спереди наварил носик и выставил по середине трубы, после чего я притянул на саморезы.

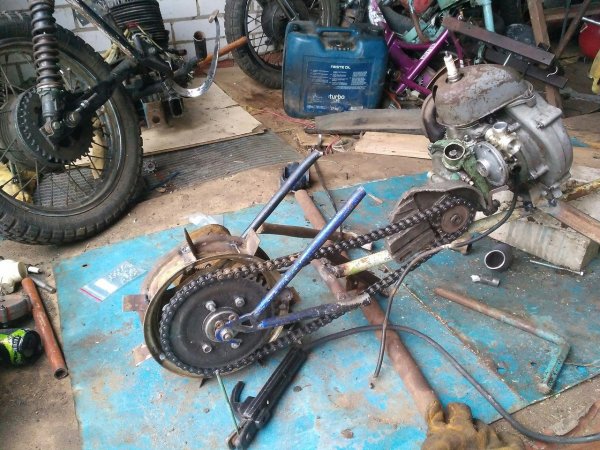

Передача на Колесо

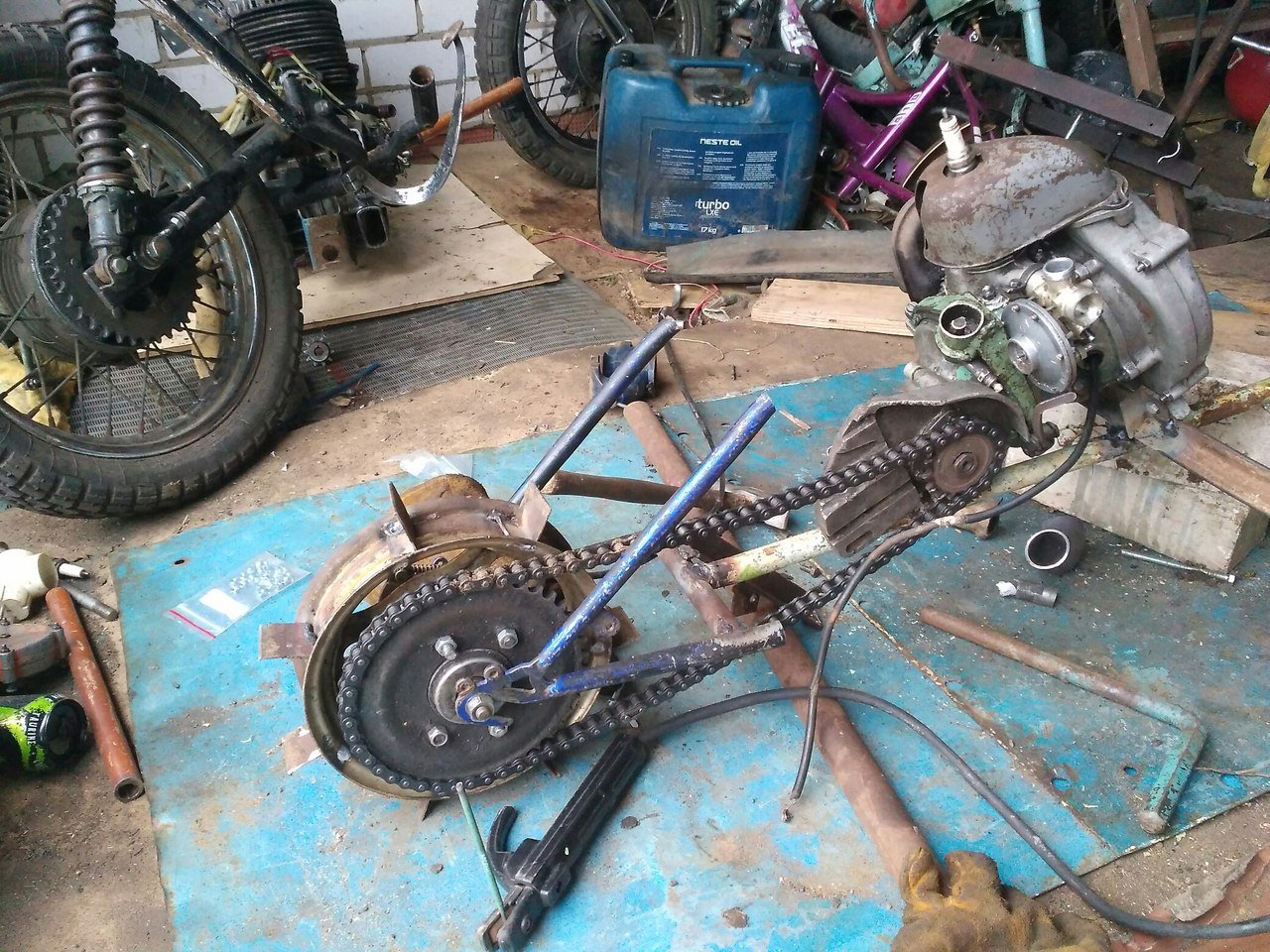

Я взял от скутера на 8 приварил туда звезды от мотоцикла Минск,  ведомую на 41 и ведущую на 15,

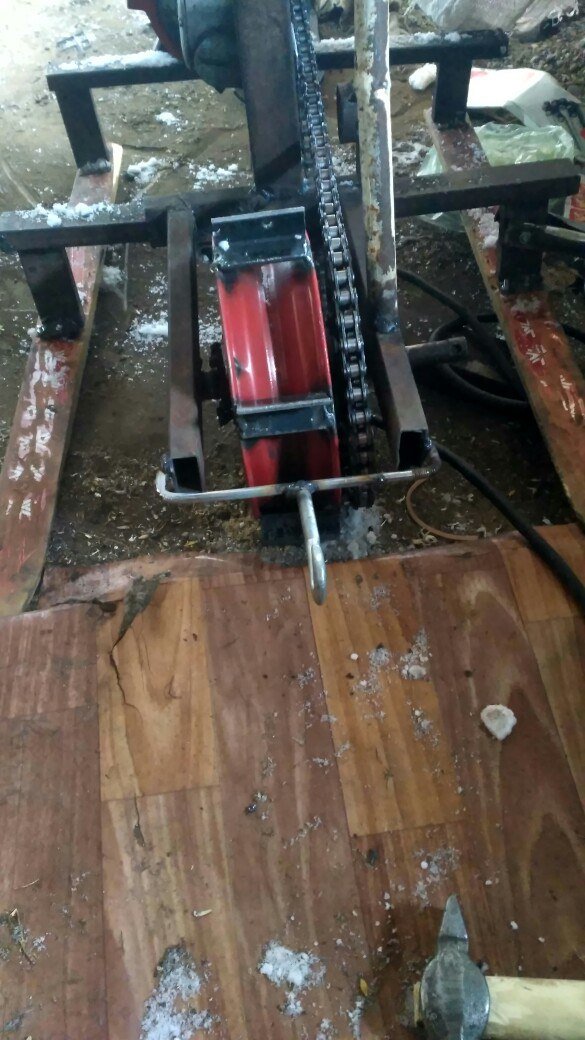

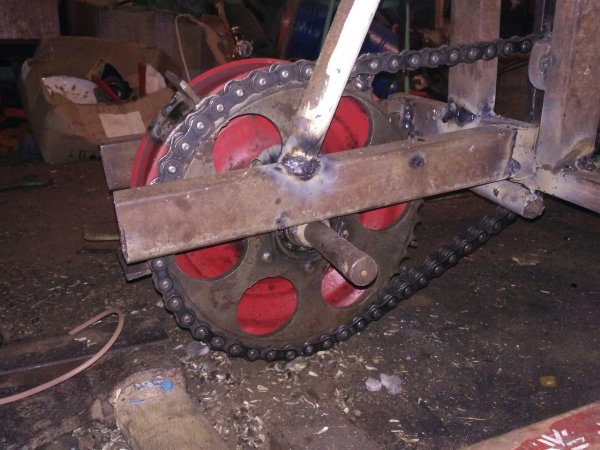

но после одного месяца постройки мне предложили продать, колесо со звездами, цепью и бензопилой, я решил продать так как лишние деньги не помешают в моей мастерской .В итоге я нашел колесо от садовой тележки, к нему я наварил уголки, после чего сделал промежуточный вал, но это получилась плохая задумка, так как не удавалась выставить цепь и цепь просто спадала, в итоге я убрал промежуточный вал и поставил звезды от Ижа, Ведущая-9, Ведомая-43 передаточное соотношение получилось 4.7, после испытаний показала, что этого передаточного числа  хватает, чтобы тянуть 3 людей.



Рама и навесное оборудование

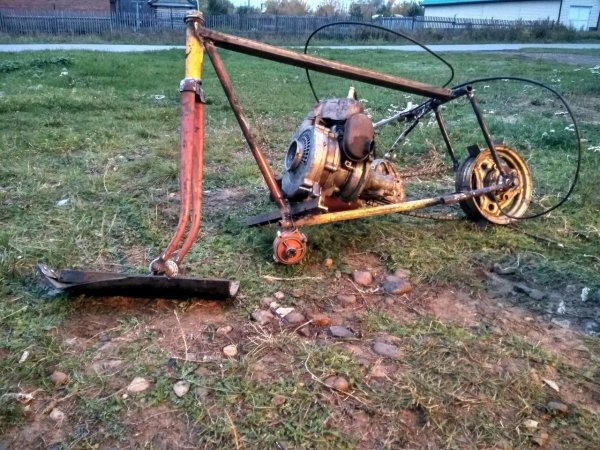

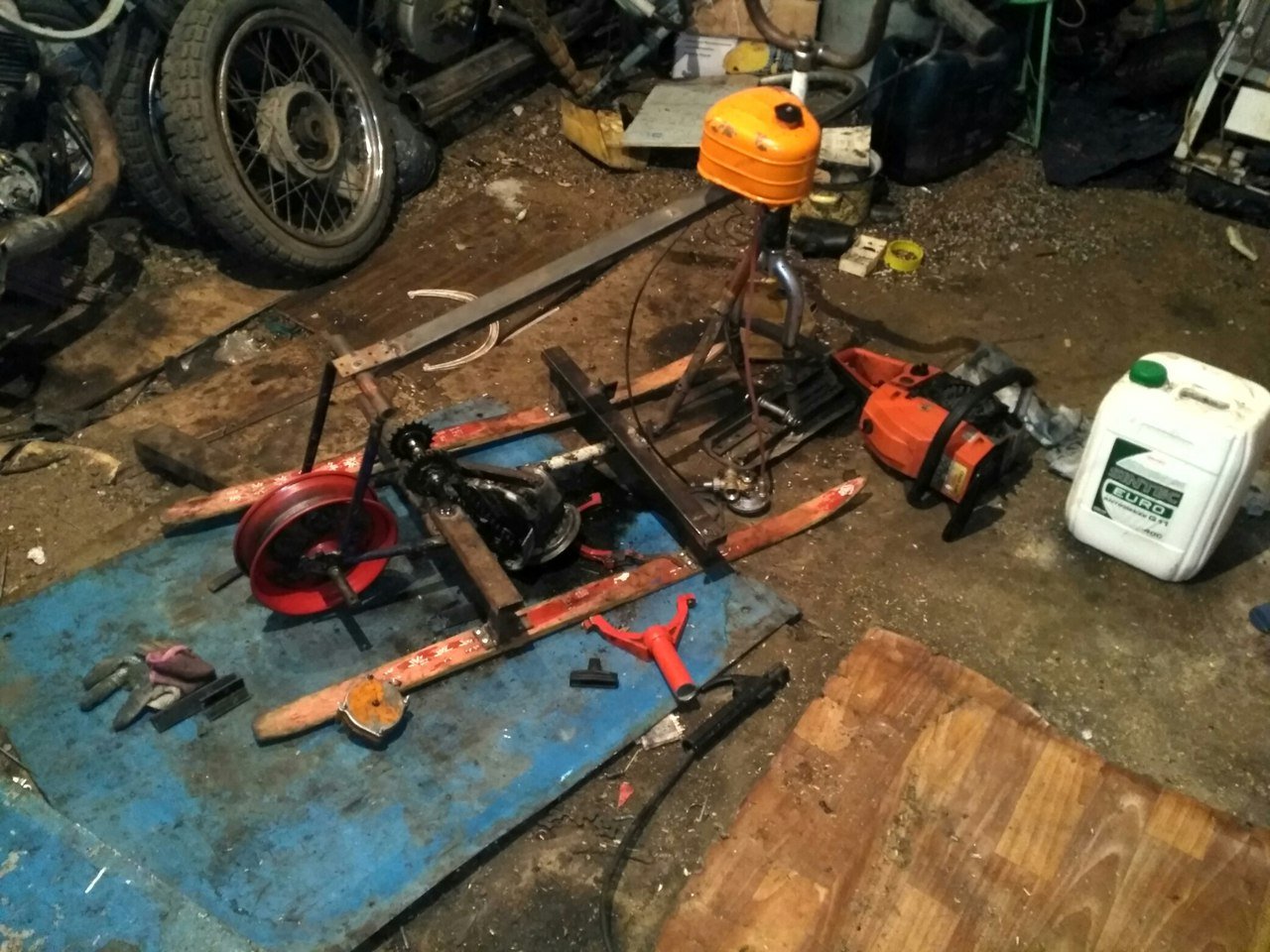

Раму я делал из того, что было в моем гараже, остатки профилей, труб различно диаметра, уголков.
На листке я набрасывал рисунки как должен выглядит мой мини снегоход, но без каких либо размеров, рама варилась на глаз, подгонялась уже в самом гараже, варил все сам, боковыми упорами стали старые детские лыжи, их подарил мне друг, так что мне не пришлось что-то придумывать и делал уже из готового, лыжи я закрепил при помощи саморезов но после испытаний лыжи вырвало и пришлось садить на м4 болты.

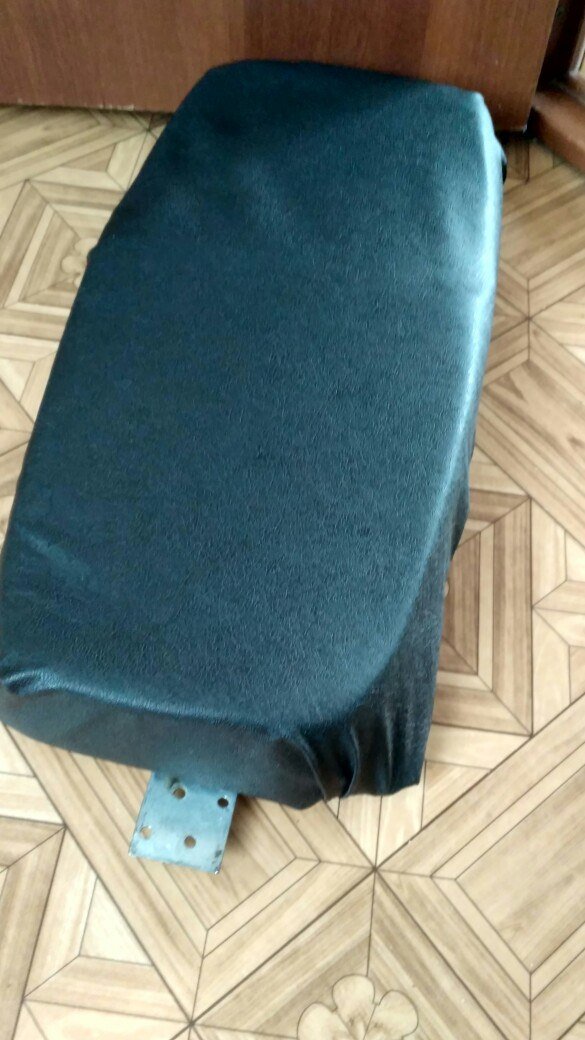

Сиденье было обшито тряпкой, но потом решил обшить дерматином.

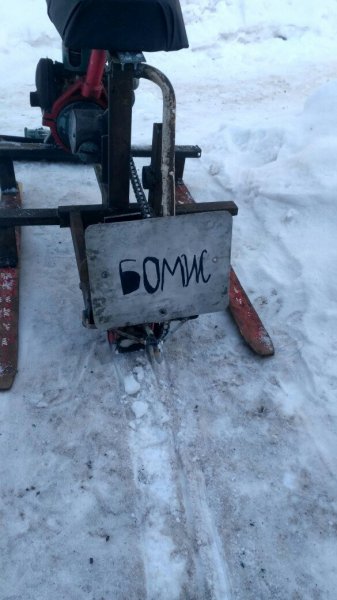

Ручка газа взята от мотоцикла иж планета 3, бак от бензопилы дружба 4, но после первого испытания я решил, что нужно приделать какой нить фаркоп для езды с друзьями на ледянках, но я понял, что друзей сзади кормить снегом не очень хорошо ведь на их месте иногда оказываюсь и я, прикрепил не большой щиток.



Проект и его будущее





На данное время проект дорабатывается, и активно используется мной по выходным для хорошего время провождения, данный снегоход едет тока по плотному снегу льду и рыхлому снегу.

Затраты на изготовление снегохода


  1. Колесо от тачки-200 руб.
  2. Звезды и цепь 400 руб.
  3. Дермантин 200 руб.
  4. Электроды Арсенал МР3-3мм 150 руб.
Итог: 950 руб.

За эту цену мы получаем полностью рабочий снегоход который ездит, это цена одного похода в магазин, думаю весьма не плохо.

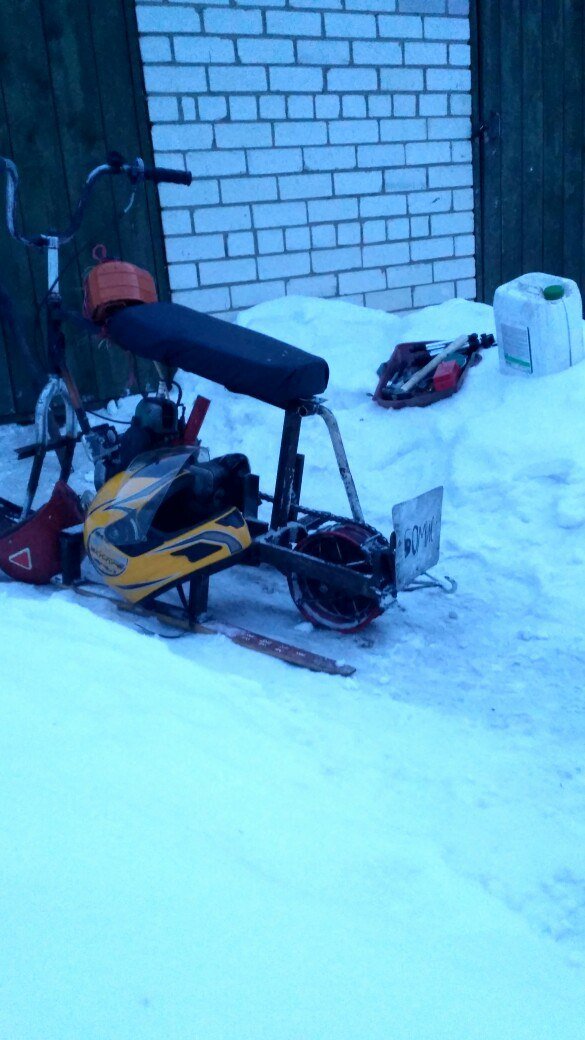

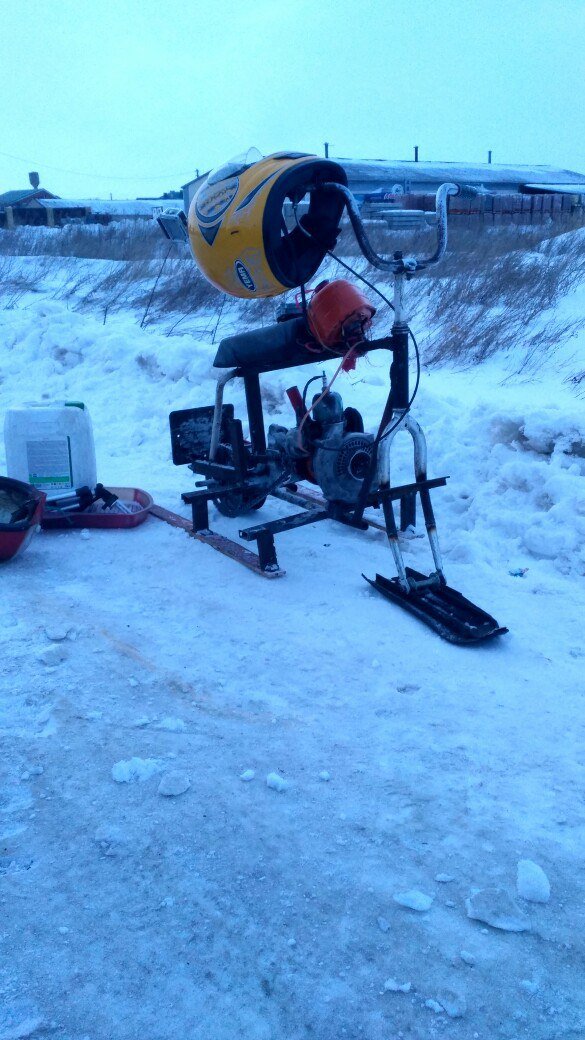

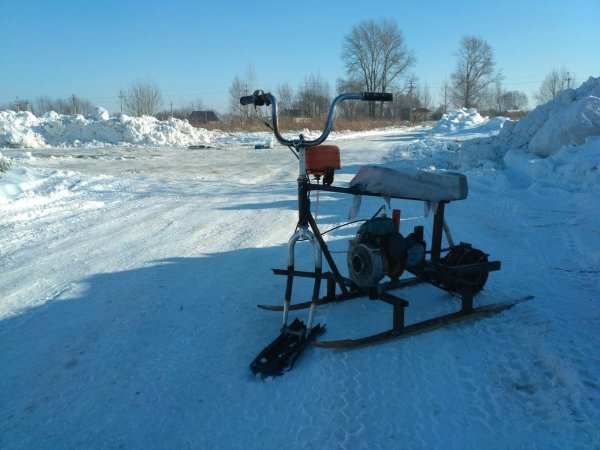

Фотографии готового снегохода



Самоделки. Снегоход из бензопилы
Самоделки. Снегоход из бензопилыСамоделки. Снегоход из бензопилыСамоделки. Снегоход из бензопилы

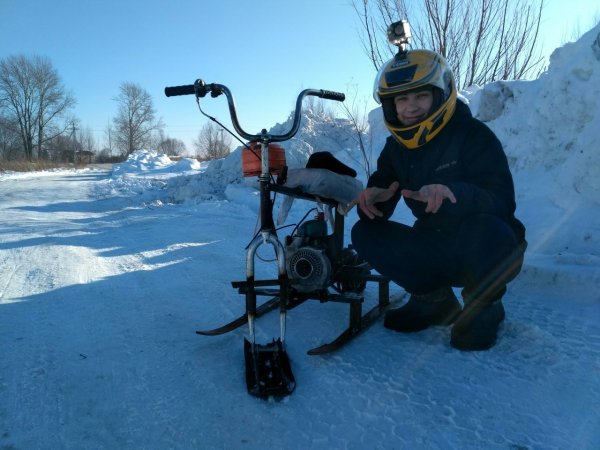

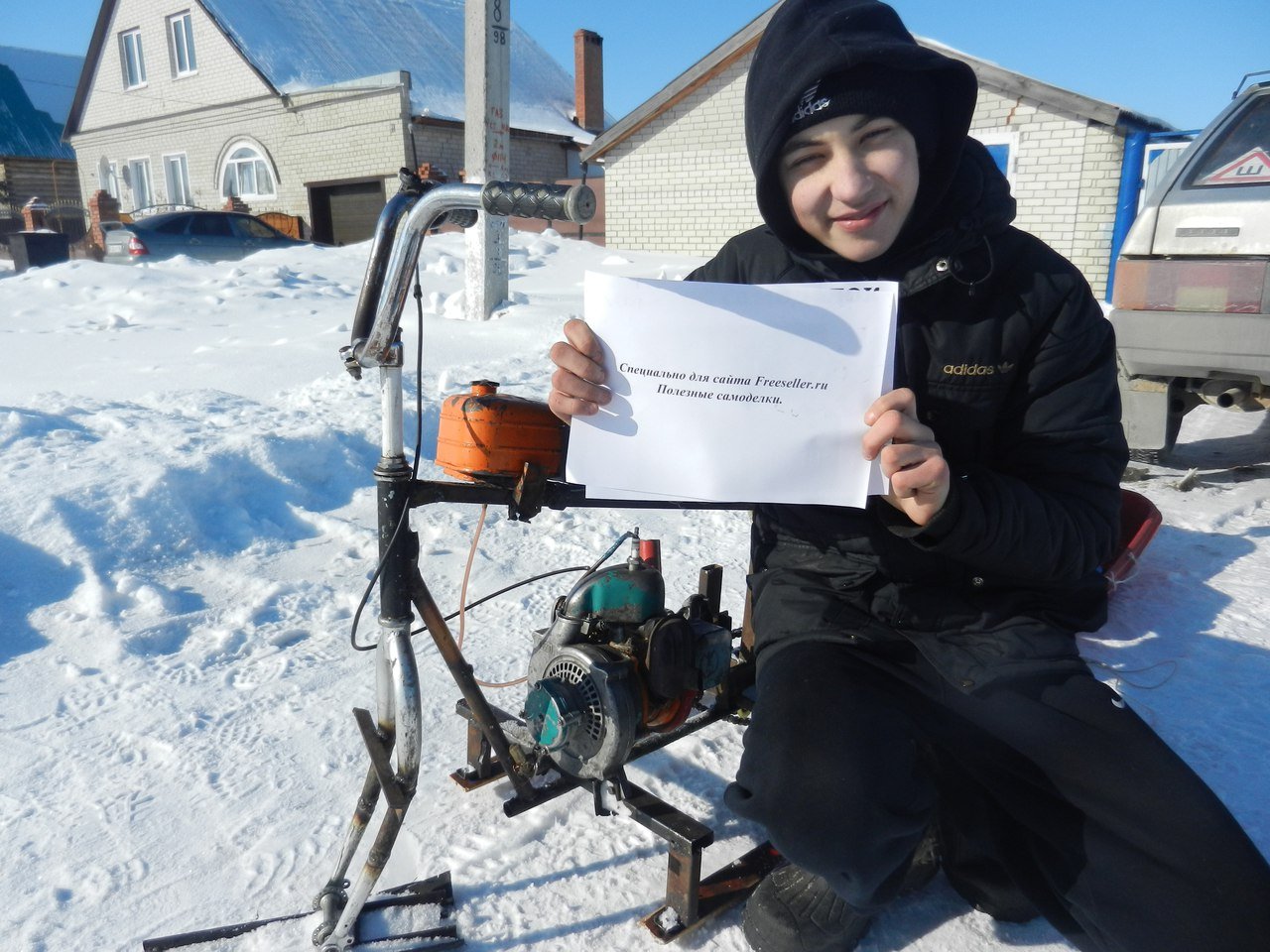

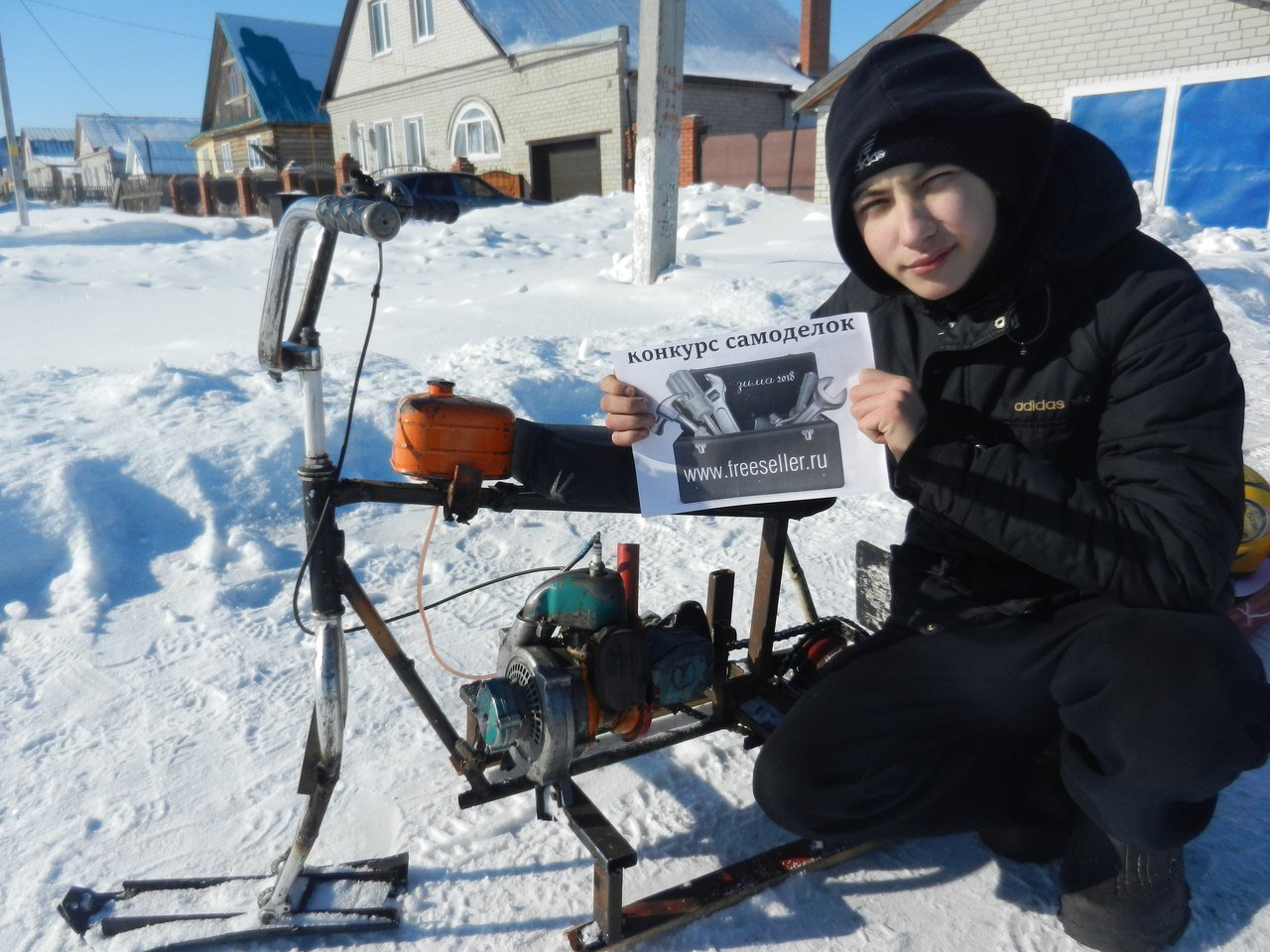

Фотографии для конкурса самоделок


Снегоход из бензопилы своими руками. Конкурс самоделокСнегоход из бензопилы своими руками. Конкурс самоделок

Видео по изготовлению снегохода



Так же есть видео на моем ютуб канале как я его создавал от А до Я.
