Паяльник для полипропиленовых труб из кипятильника

Самоделки. Паяльник для полипропиленовых труб из кипятильника

Самодельный паяльник для полипропиленовых труб из советского кипятильника.
Замечательный материал - полипропилен!
Из него я мастерю разные самоделки для себя и для знакомых.
Вот недавно попросили сделать небольшую самоделку, точнее стойку. Всего надо было спаять шесть фитингов и пару метров трубы.
Да вот беда: только отдал на время я свой паяльник знакомым, просить вернуть его так быстро не стал.

Самоделки. Паяльник для полипропиленовых труб из утюга.Самоделки. Паяльник для полипропиленовых труб из утюга.

Самоделки. Паяльник для полипропиленовых труб из утюга.Самоделки. Паяльник для полипропиленовых труб из утюга.

Начал думать, чем ещё можно спаять полипропилен. Знаю, что паяют газовой горелкой, но её у меня нет.

Материалы и инструменты


Зато есть старый "ведёрный " паяльник, который уже давно мне не надобен. Вот и решил мастерить из него.

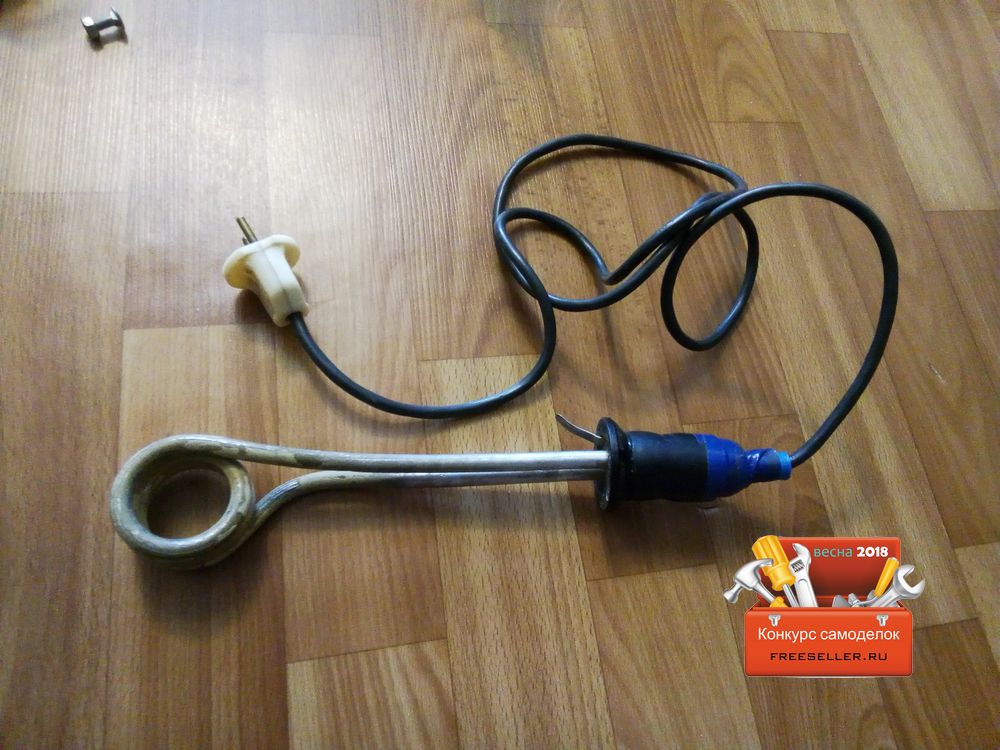

Старый советский кипятильник

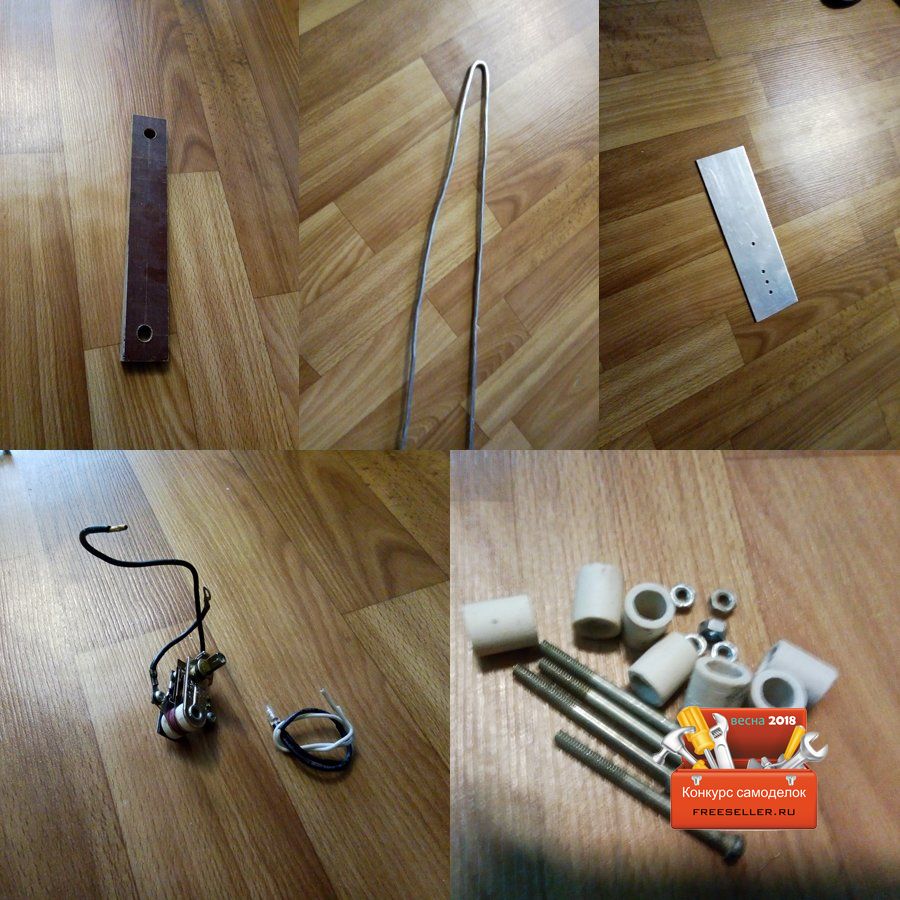

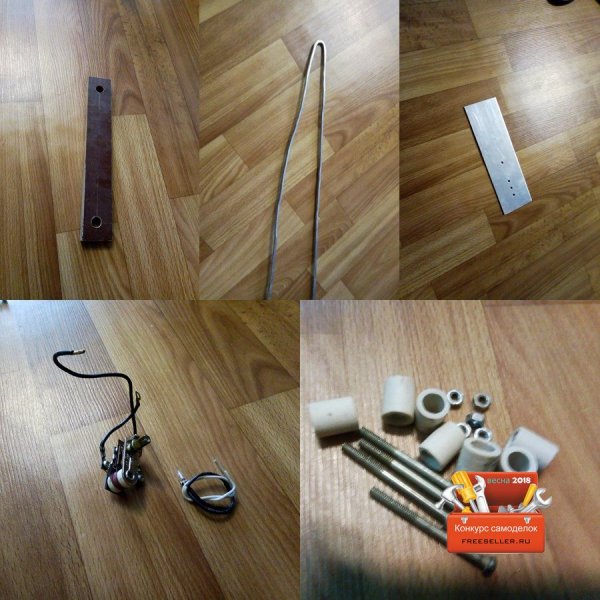

Мне потребовалось ещё немного деталей.


- провод и пластина из алюминия;

- лист текстолита;

- термостат и лампа индикации от утюга;

- керамические изоляторы;

- термопаста;

- термоскотч;

- насадка для сварки полипропиленовых труб (25мм);

- новая электровилка;

- разные болтики с гаечками.




Изготовление паяльника для полипропиленовых труб

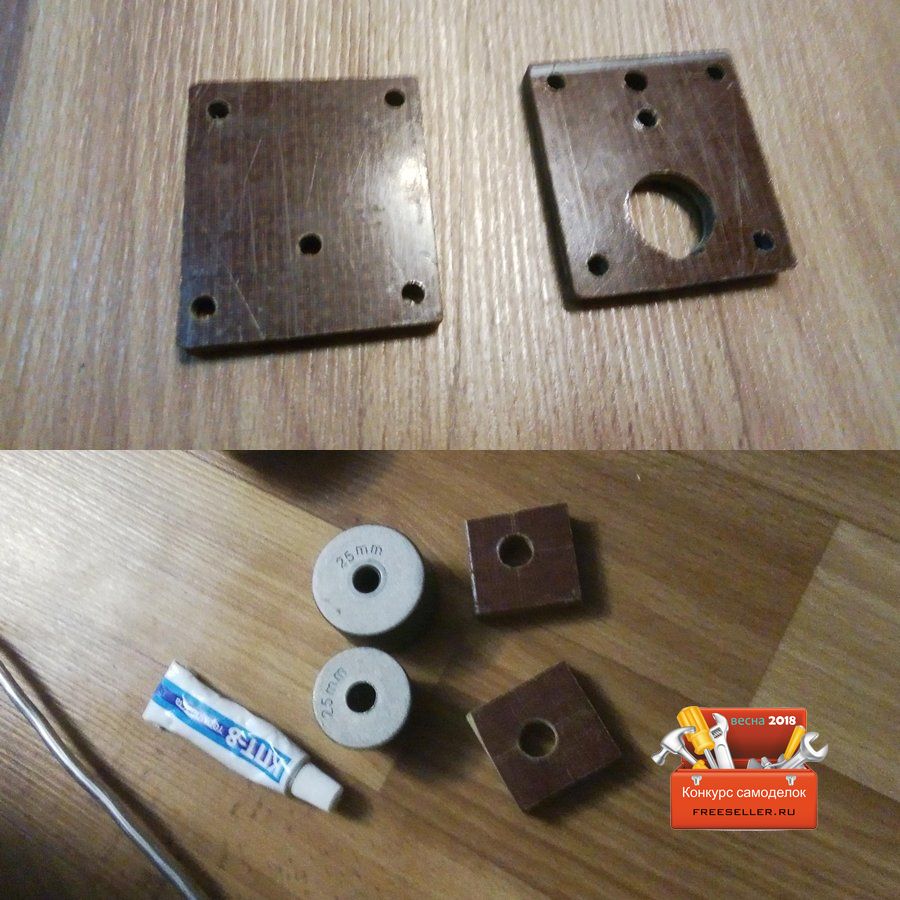

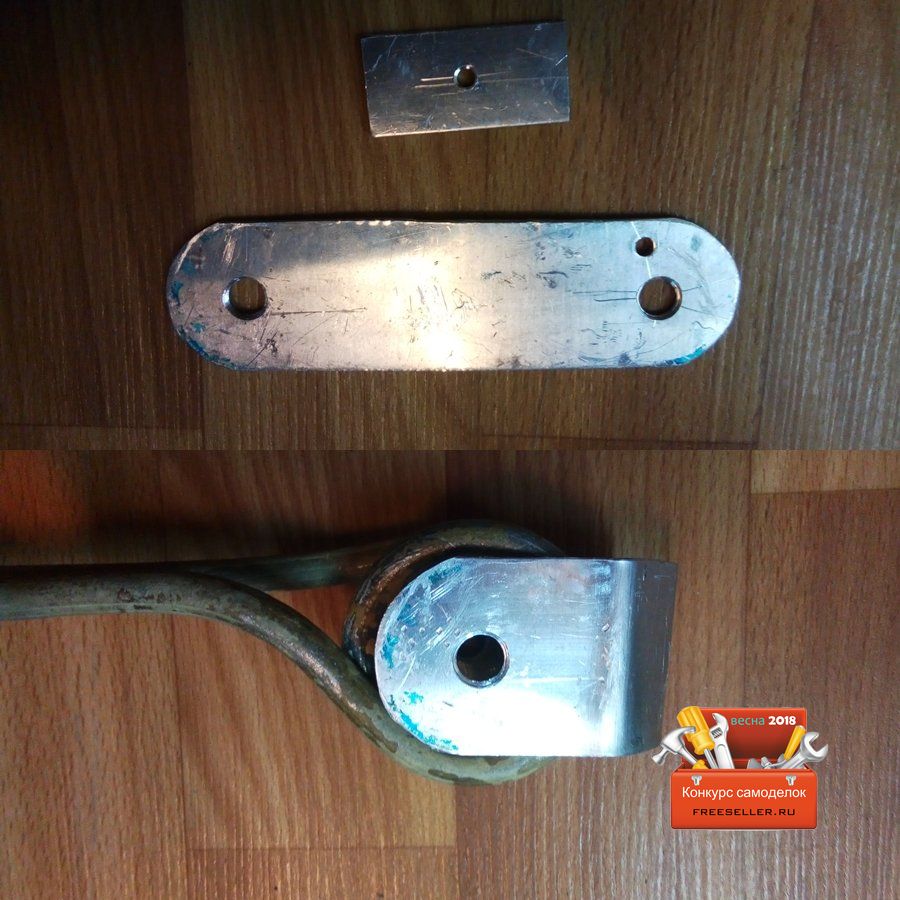

Из алюминиевой пластины были сделаны две заготовки: подложка под термостат и держатель для полипропиленовой насадки.


Изготовление паяльника для полипропиленовых труб из кипятильника


Из текстолита изготовлены ножки и части корпуса под термостат.


Изготовление паяльника для полипропиленовых труб из кипятильника

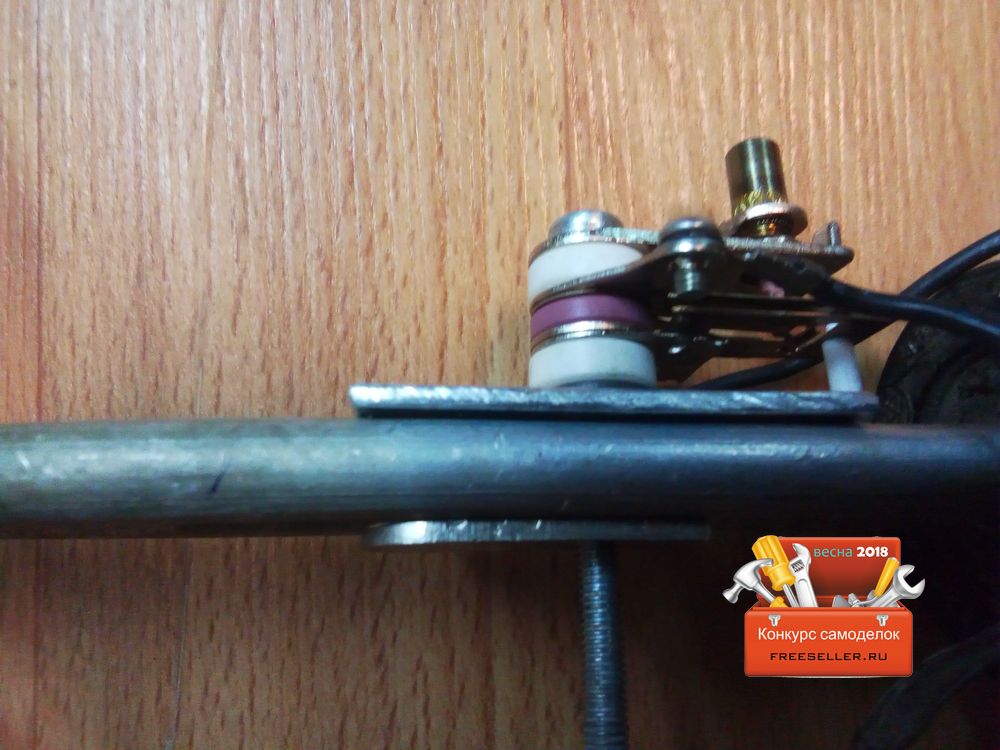

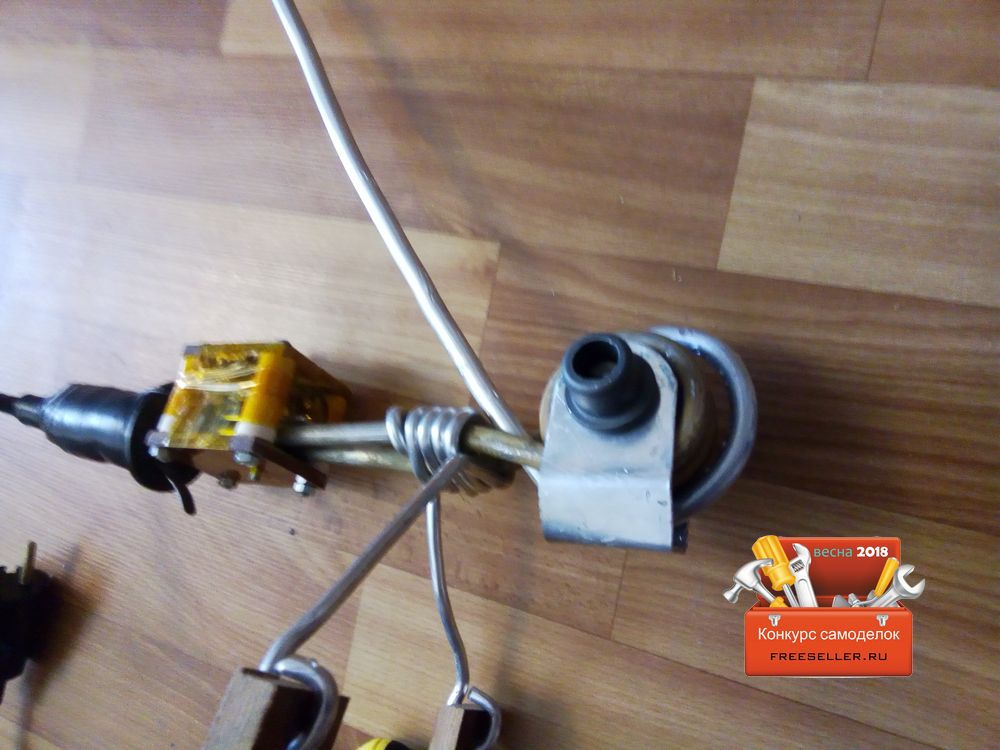

Далее я закрепил сам термостат возле ручки кипятильника.


Изготовление паяльника для полипропиленовых труб из кипятильника


К выводам термостата присоединил лампочку - индикатор. И соединил изоляторы с помощью термоскотча.


Изготовление паяльника для полипропиленовых труб из кипятильника

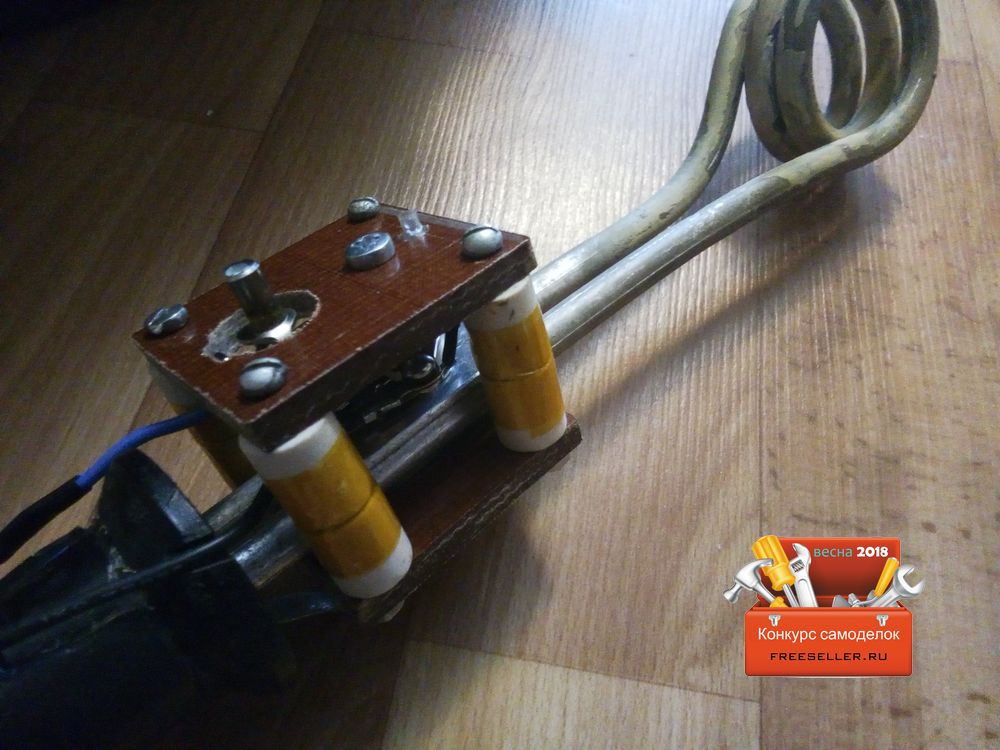

Соединил винтиками с гайками через изоляторы верх и низ корпуса. Нижняя часть корпуса не касается трубок кипятильника.


Изготовление паяльника для полипропиленовых труб из кипятильника

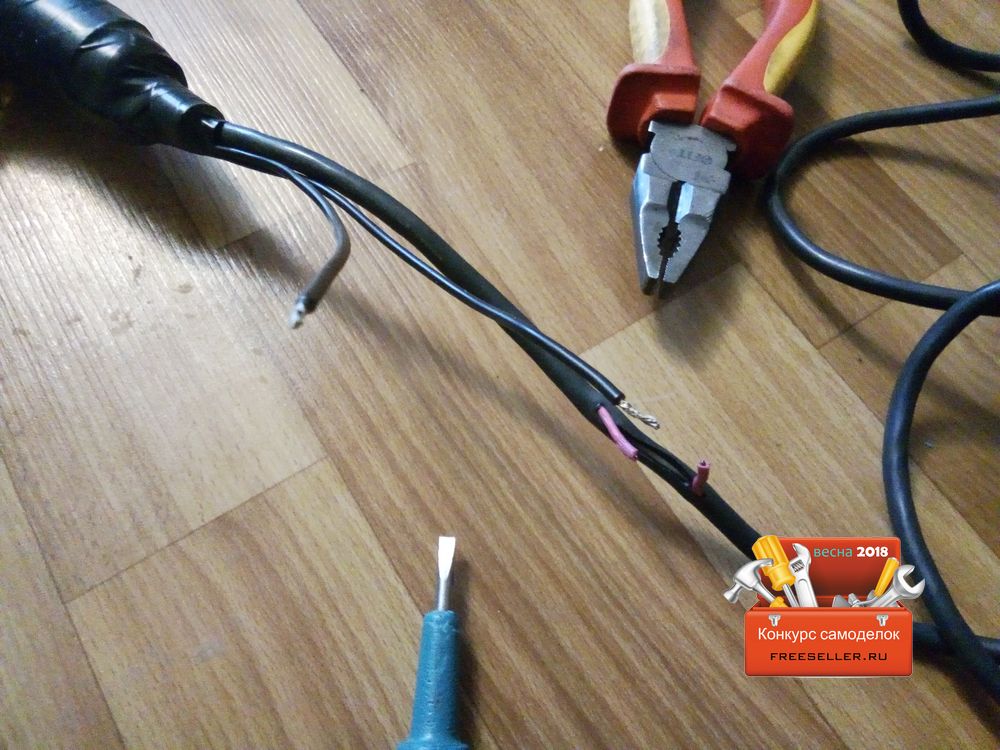

Для последовательного подключения термостата был сделан разрыв в питающем кабеле. Припаял и заизолировал изолентой провода вместе с ручкой кипятильника.


Изготовление паяльника для полипропиленовых труб из кипятильника


Сделал ножки из алюминия с изоляторами из пластин текстолита на конце.


Изготовление паяльника для полипропиленовых труб из кипятильника

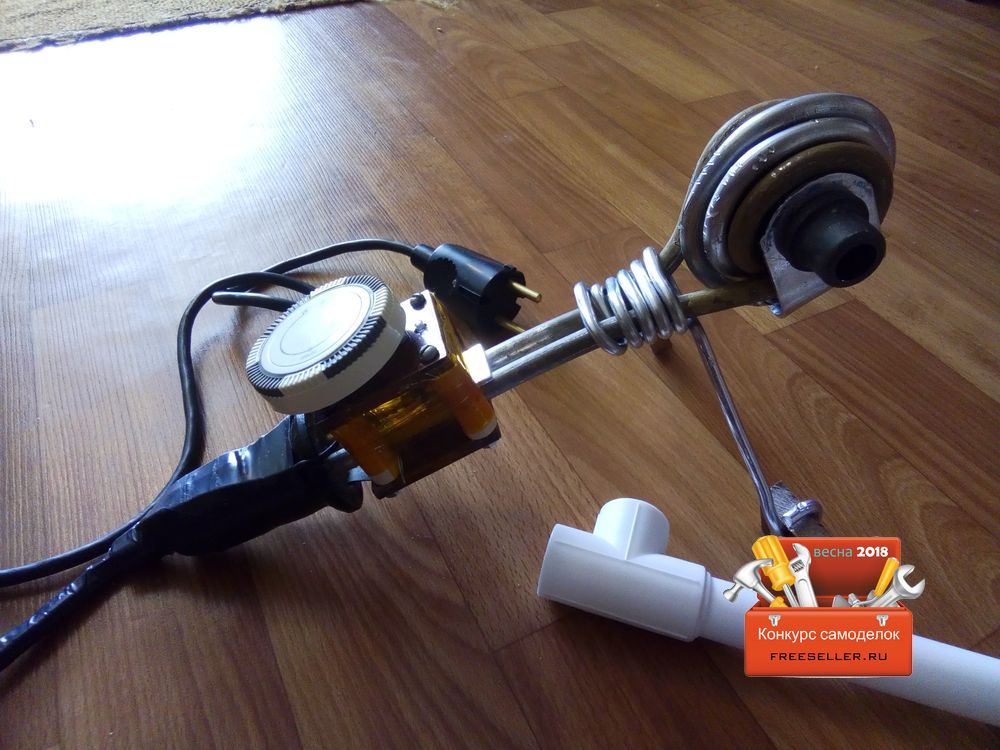

Насадка на 25 мм идеально подошла внутрь спирали кипятильника. Сверху насадки надета уже согнутая п-образно пластина из алюминия. Места соединения промазаны термопастой.


Изготовление паяльника для полипропиленовых труб из кипятильникаИзготовление паяльника для полипропиленовых труб из кипятильника

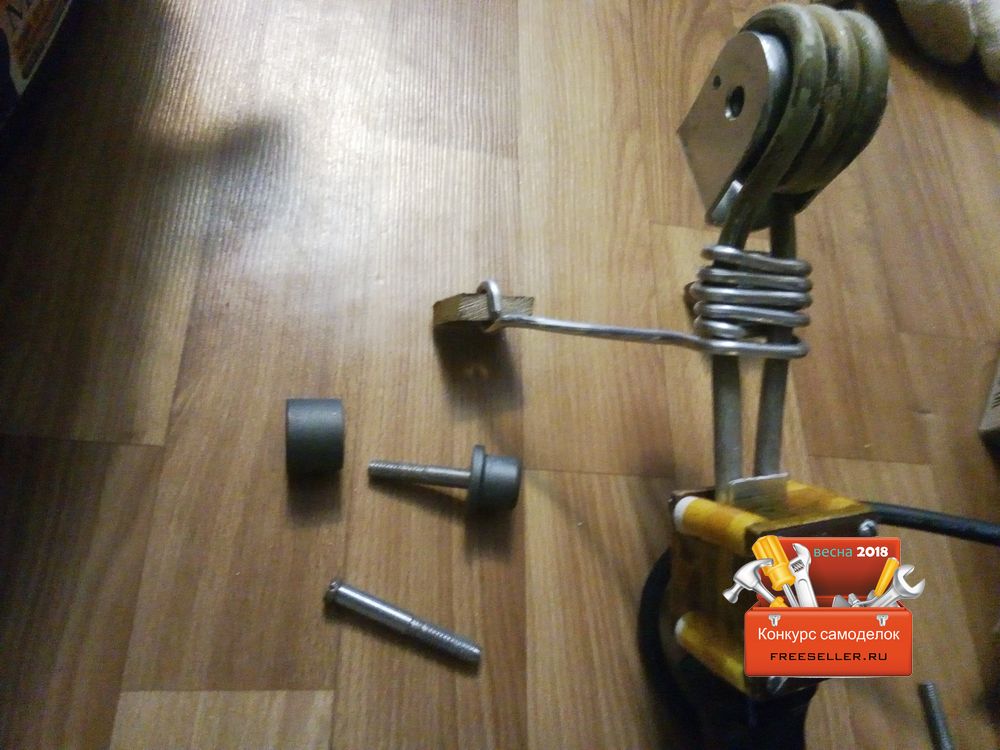

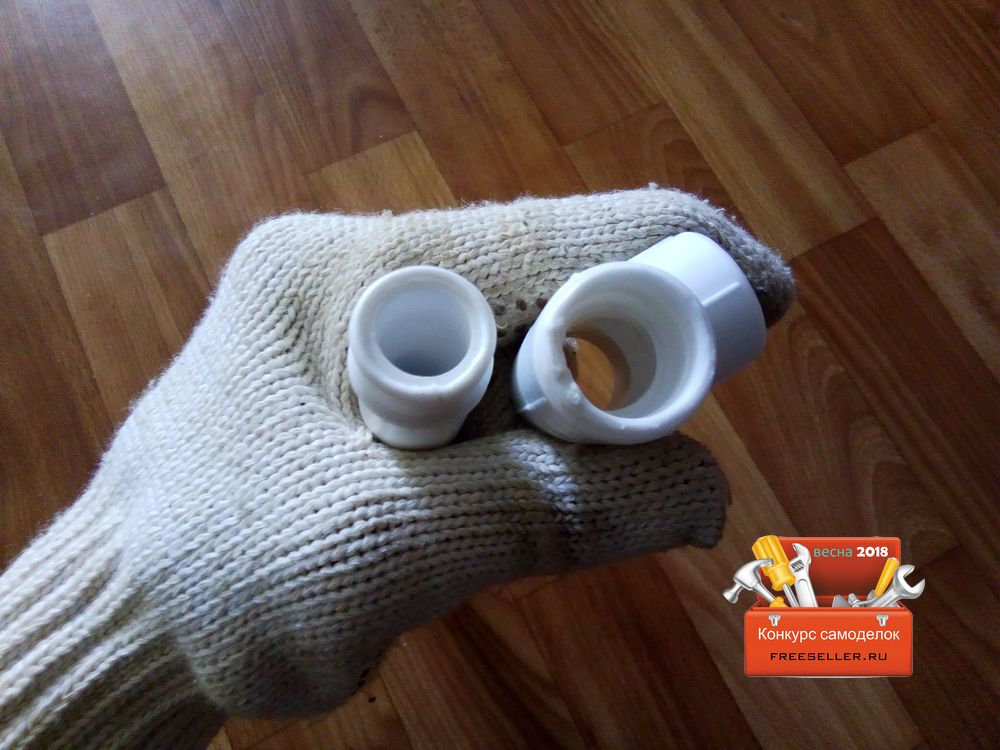

Для пайки мне требовалась насадка на 20 мм. Её я соединил самодельным винтом, сделанным из болта на 8 мм.


Самоделки. Паяльник для полипропиленовых труб из кипятильника

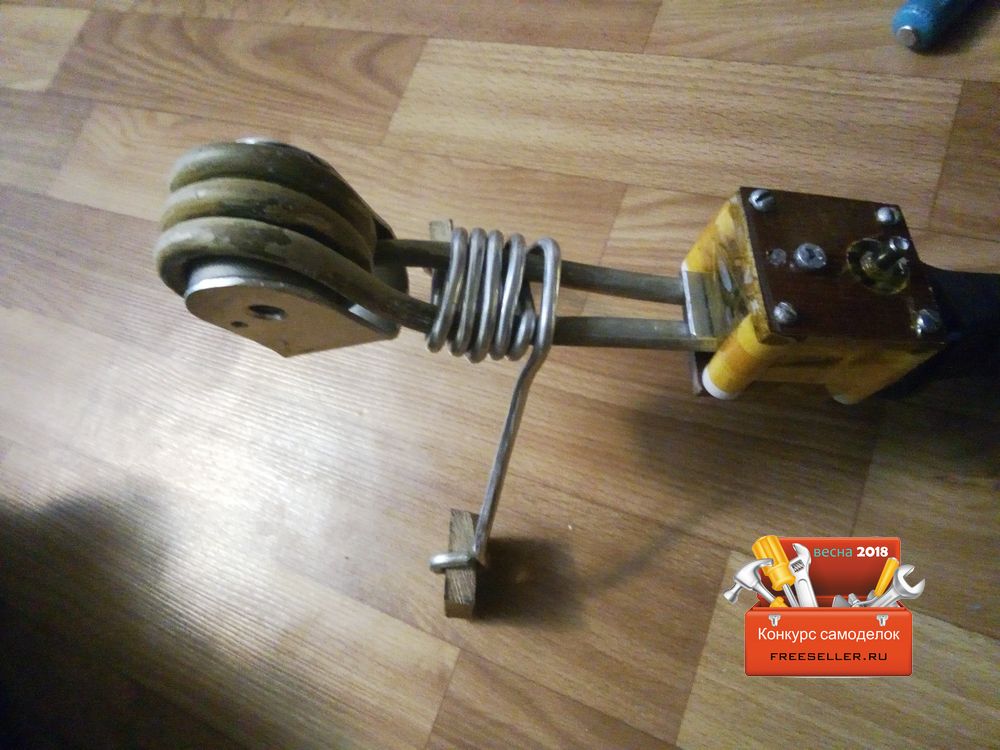

В качестве дополнительного радиатора сверху был намотан ещё ал. провод большего диаметра.


Самоделки. Паяльник для полипропиленовых труб из кипятильника

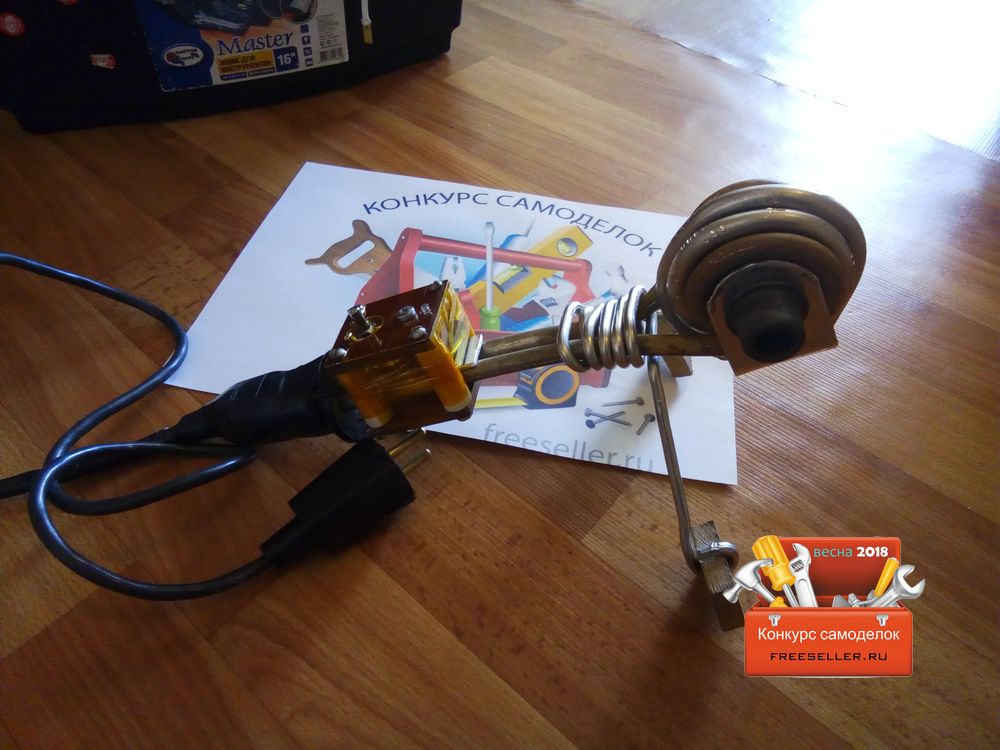

Испытания самодельного паяльника


Конкурс самоделок freeseller_ru. Паяльник для полипропиленовых труб из кипятильника


При первом испытании выявился один недочёт, не считая дыма и запаха от прогорания нового "прибора", - не совсем удобная работа индикатора. Лампочка горит, когда паяльник выключен, и не горит, когда он работает. Но это не страшно, а всего лишь дело привычки. Возможно, в дальнейшем модернизирую.


Самоделки. Паяльник для полипропиленовых труб из кипятильника

Пайка труб самодельным паяльником


Самоделки. Паяльник для полипропиленовых труб из кипятильника


Термостат был выставлен на минимум. Нагрев происходит быстро. Разницу в качестве пайки я не заметил, так как сама насадка осталась та же самая, изменился только нагревательный элемент.


Самоделки. Паяльник для полипропиленовых труб из кипятильника


Так мне удалось сделать пару-тройку сварочных соединений своим экспериментальным паяльником.


Самоделки. Паяльник для полипропиленовых труб из кипятильника

Всего 8 комментариев

Вам может понравтся

Всего 8 комментариев:

  1. Конструкция интересная и простая?
    вопрос к автору, до какой температуры греется кипятильник когда находится в воде? И может ли при использовании кипятильника в качестве паяльника перегореть спираль внутри?
    0
    1. Температуру кипятильника в воде я не мерил, но вода закипала. Сейчас он для воды не предназначен, но можно переделать всё обратно. Если не сработает термостат - сгорит! Сильно я его не нагружал - отключал после пайки каждой детали.
      0
  2. Мне кажется конструкция опасной, на главном фото насадка Dytron смотрю?
    0
    1. Это не Dytron. Простая насадка купил за 100 ре в строительном магазине. Чем конструкция опасна? Конечно это экспериментальная модель и будет модернизирована.
      0
  3. а температура нагрева какая?
    0
    1. Пирометра у меня нет и сказать какая температура не могу. Максимального разогрева не допускаю делаю одну пайку и отключаю. На отключённом можно успеть сделать ещё пару. Сейчас мастерю диммер под него.
      0
      1. Как и обещал сделал диммер для паяльника! wink педаль для эл. инструмента.https://www.freeseller.ru/6691-pedal-tipa-lyagushka-dlya-elektroinstrumenta-svo
        imi-rukami.html


        0
  4. коту делать нечего,он яйца лижет. Утюжек стоит 1200-1500 руб. Ты потратил время и еще кипятильник. Высчитай КПД своих действий.
